» » Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi

Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi

Дачник

7-05-2016, 15:43
Просмотров: 2246

Для отопления дома был выбран Твердо Топливный (ТТ) котел Dragon TA-15.
По расчету мощности его должно вполне хватить на отопление первого этажа и, при необходимости, и мансарды.

В качестве радиаторов отопления были выбраны радиаторы Kermi с нижним подводом - я как раз планировал подключать подведенные в нужные места трубы Rehau.
Разводка труб к радиаторам была выбрана коллекторная, поскольку отопление планировалось осуществлять незамерзайкой - чтобы не сливать систему каждый раз на зиму.
В данных радиаторах уже предустановлены краны Маевского для стравливания воздуха и можно использовать термоголовку.

Прежде чем покупать радиаторы надо было определиться с мощностью самого радиатора которая потребуется для отопления конкретного помещения.
В самом приблизительном исчислении можно ориентироваться на такое значение - 1кВт мощности радиатора на 10 кв. м. отапливаемой площади.
НО ЭТО ОЧЕНЬ ПРИБЛИЗИТЕЛЬНОЕ ЗНАЧЕНИЕ!!!

Учтите, что продавцы несколько лукавят продавая радиаторы.
КАК ПРАВИЛО мощность радиатора указывается максимальная, которая может быть получена при температуре теплоносителя в 95 градусов и температуре в помещении в 24 градуса тепла.
Такая температура теплоносителя убьет пластиковые трубы по которым теплоноситель будет подводиться к радиаторам.
Обычно температуру на прямой подаче ставят в диапазоне 65 - 80 градусов.

Таким образом мощность радиаторов необходимо пересчитывать с учетом той температуры теплоносителя которая будет использоваться вами, а также температуры в помещении.

Чем мне еще понравились радиаторы Kermi, так это тем, что производитель предоставляет полную информацию по самым разным режимам работы радиаторов в том или ином температурном режиме и предоставляет необходимые коэффициенты для расчета мощности и размера самого радиатора.

В моем случае у меня получилось 10 радиаторов на 8 линиях.
На двух линиях у меня по два небольших радиатора
- С/У и ванная
- Тамбур и прихожая

Большие радиаторы - по одному на линию.

В качестве больших радиаторов я остановился на модели FTV Profil-V THERM-X2 ТИП 22

В чем отличие типов радиаторов отопления Kermi?
Тип 10 - самый тонкий без "задней стенки"
Тип 11 - одинарный радиатор
Тип 22 - двойной радиатор - самый оптимальный вариант
Тип 33 - тройной радиатор - самый "толстый" из всех.
Высота радиаторов может быть выбрана из таких типоразмеров: 300, 400, 500, 600 и 900мм.
Длина радиаторов при этом может быть равна: от 400 до 3000мм.
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi


В небольшие помещения (туалет, прихожая) я выбрал радиаторы потоньше - тип 11.

Расчет мощности радиаторов я производил исходя таких данных:
- температура прямой подачи - 75гр.
- температура обратной подачи - 65 гр
- температура в помещении - 20гр
- для перерасчета на температуру в помещении в 24 гр надо мощность радиатора умножить на коэффициент 1,12 (по данным Kermi)

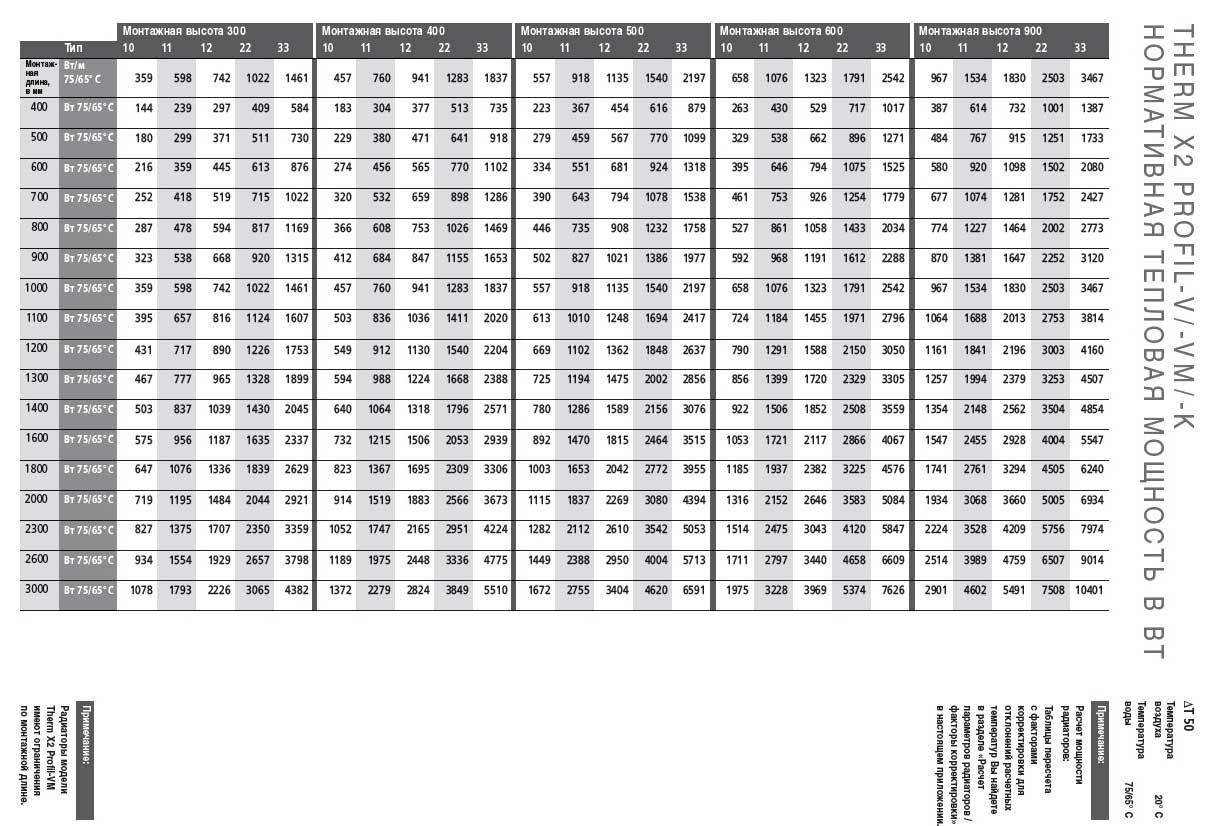

Вот таблица под данные параметры:
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi


Что дает нам эта таблица?
Зная какая мощность радиатора нам нужна мы может выбрать радиатор того или иного размера.
Например, для одной комнаты мне нужен радиатор мощностью 1400 вт.
Смотрим таблицу и выбираем ближайшее подходящее значение и смотрим какие размеры по высоте и длини, а также какой тип нам подходят...
Все очень просто!

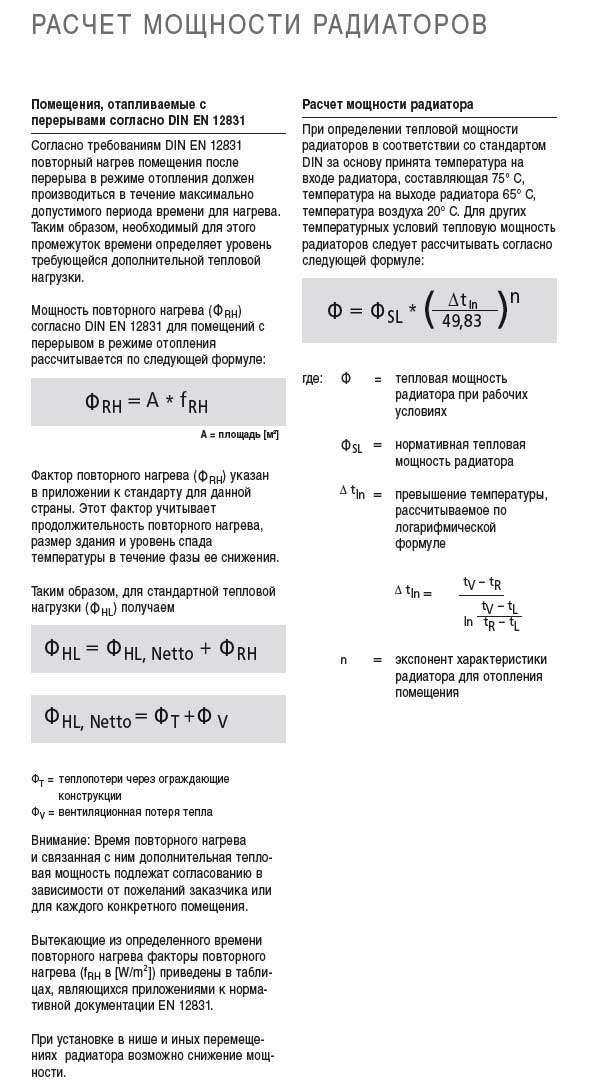

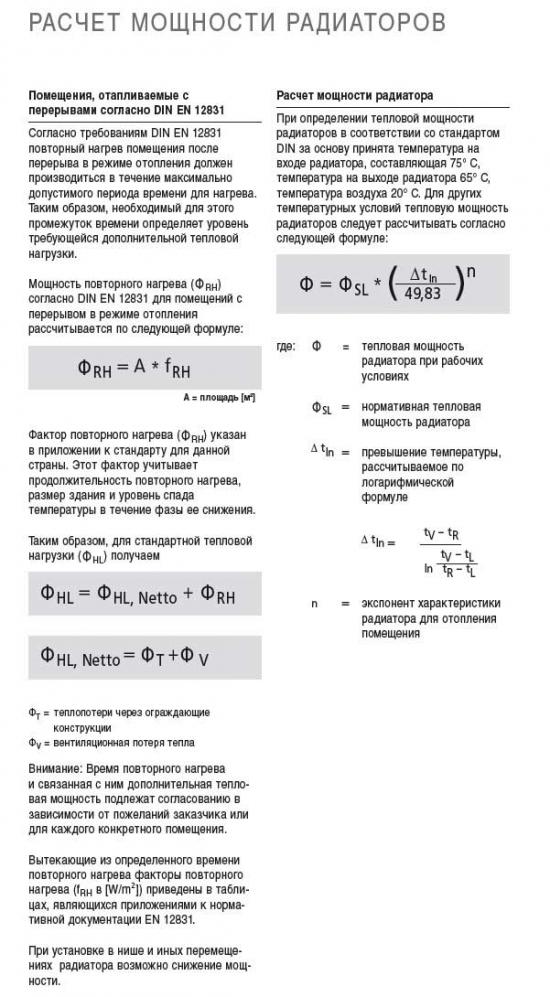

А вот и расчет мощности радиатора:
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi

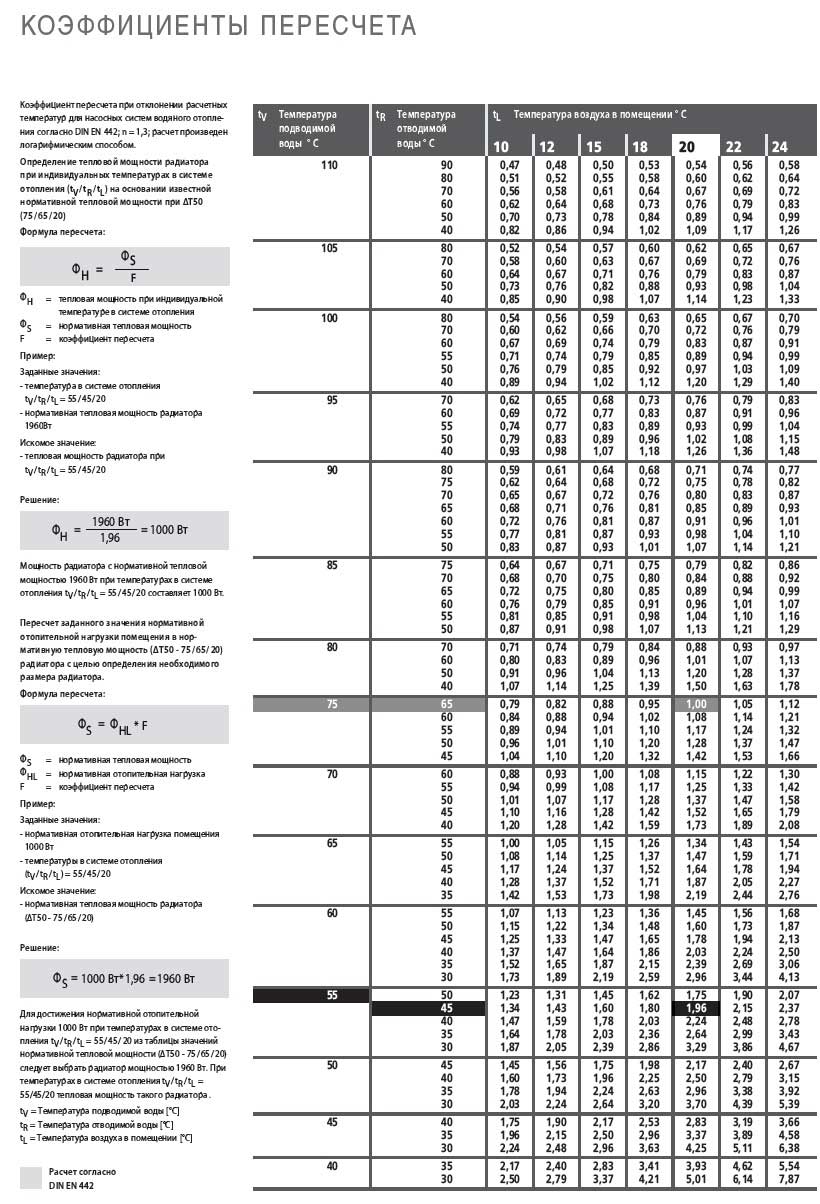

А это таблица для выбора коэффициента при пересчете мощности радиатора под конкретную температуру на прямой и обратной подаче, а также требуемая температура в помещении:
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi

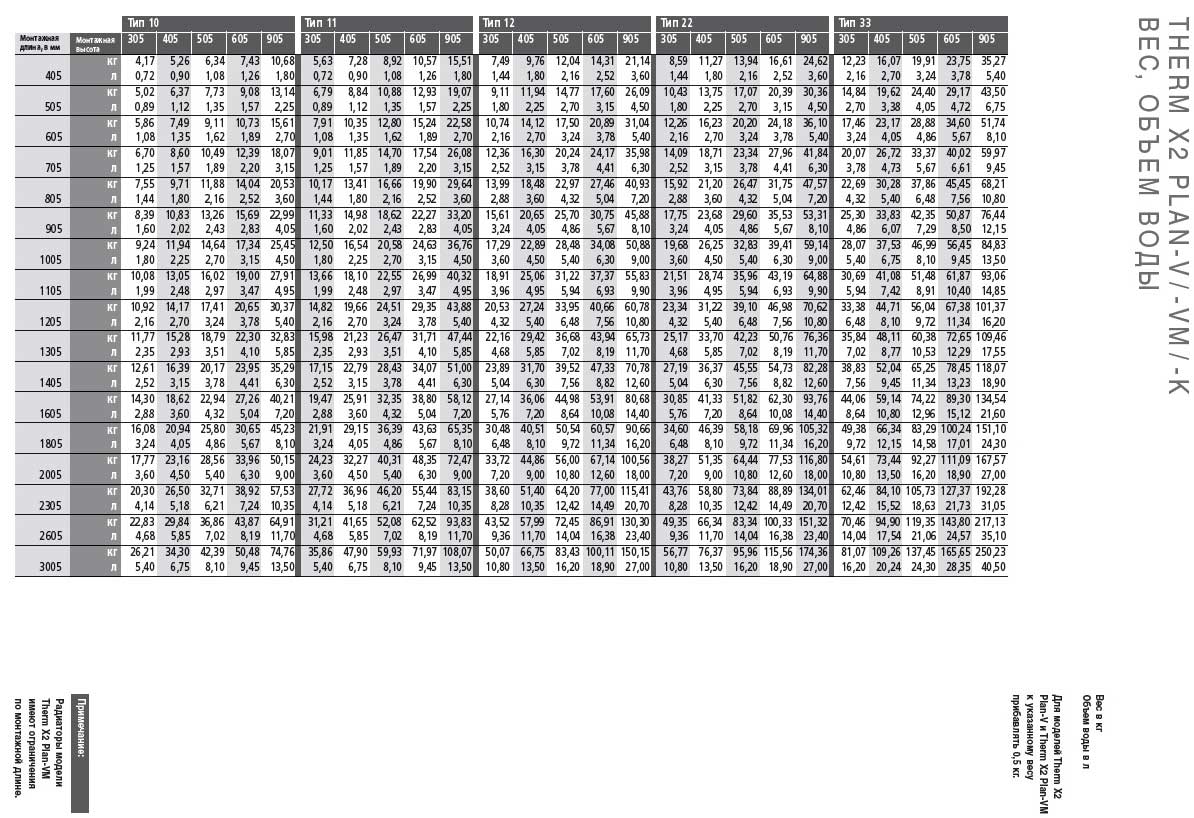

Также для Kermi имеется таблица по объему теплоносителя, который помещается в тот или иной радиатор - это важно знать для понимания того, какой нам нужен рабочий объем котла...
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi

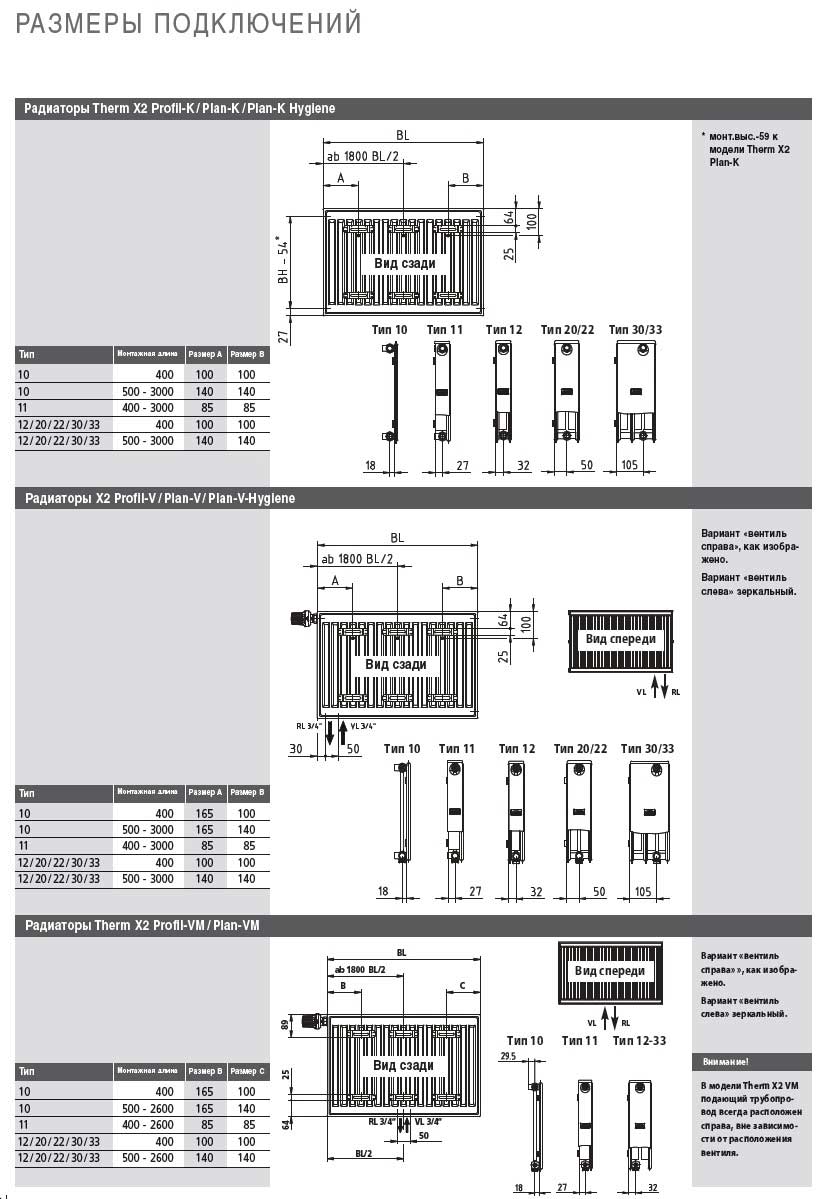

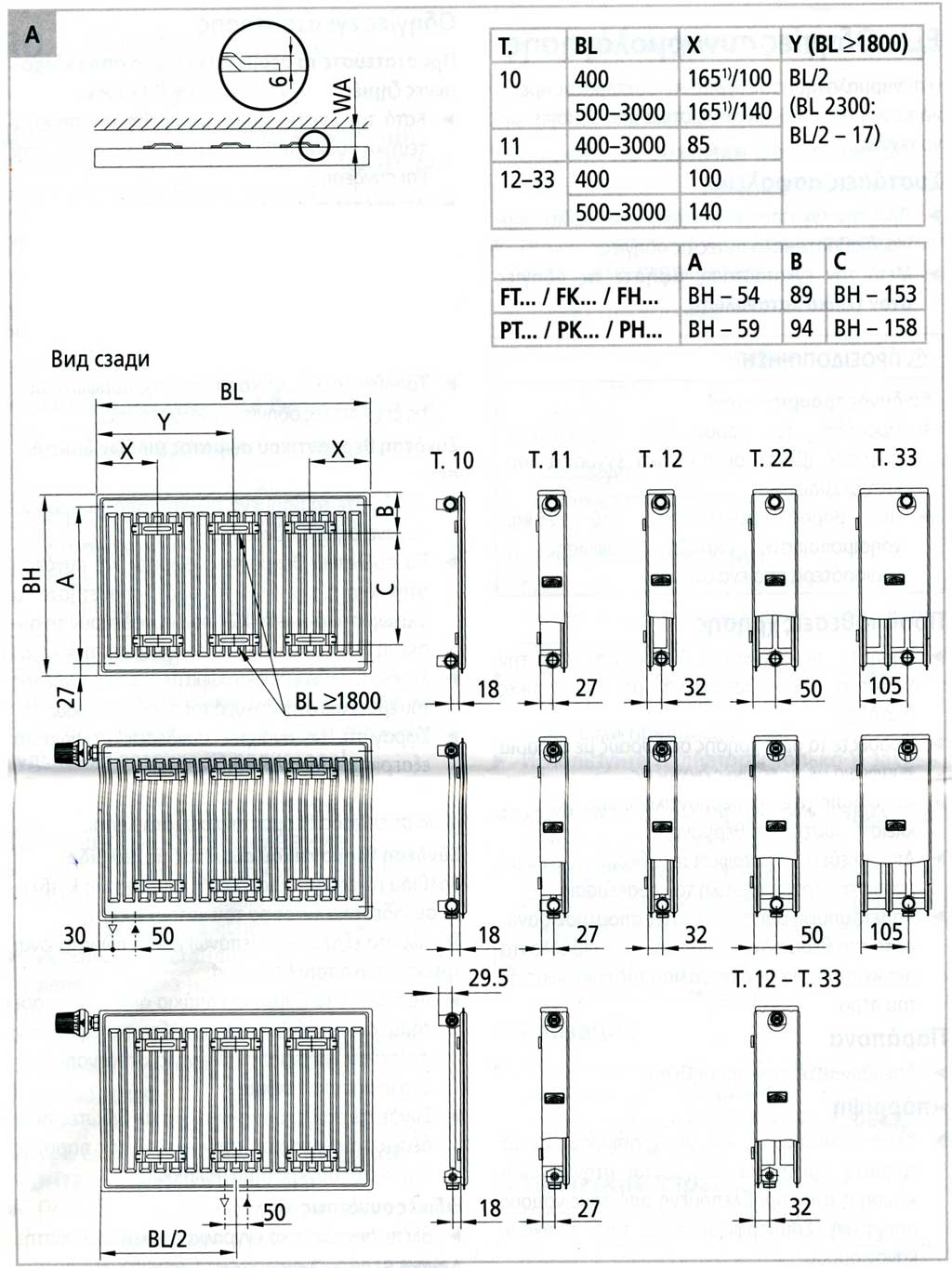

Размеры радиаторов Kermi:
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi


Радиаторы поставляются в комплекте с парой крепежных планок которые позволяют произвести крепление радиатора к стене отстоящего на 3см или на 5см на ваш выбор.

Одновременно с радиаторами были куплены:
- термоголовки

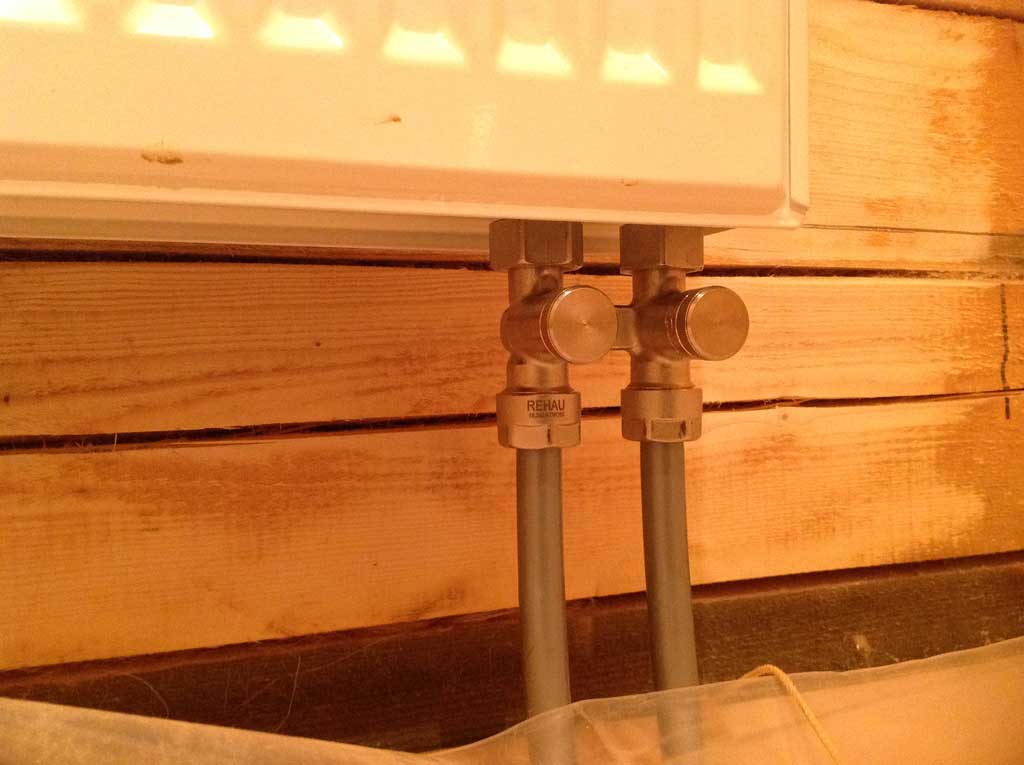

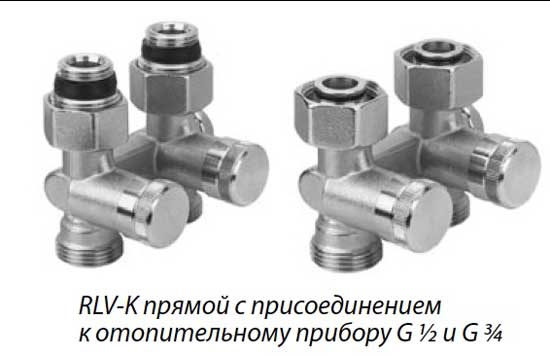

- клапана запорно-присоединительные RLV-K
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi

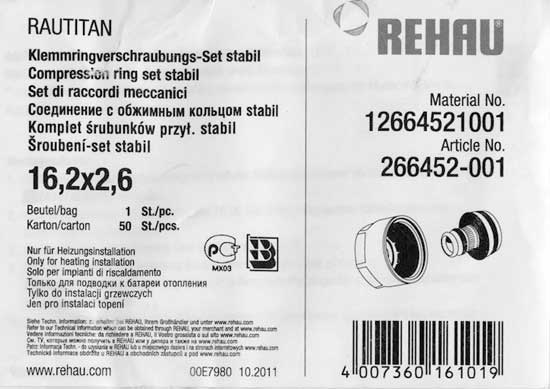

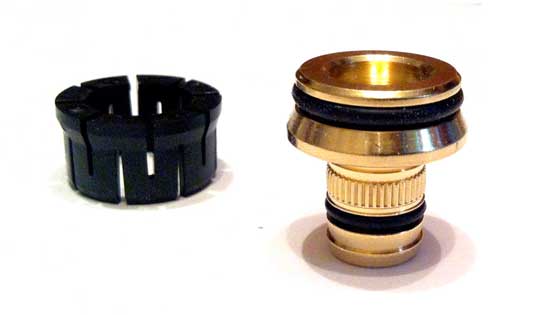

- фитинги рехау евроконус для быстросъемного подсоединения трубы рехау стабил к радиатору.
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi



Вот что у меня получилось в результате:

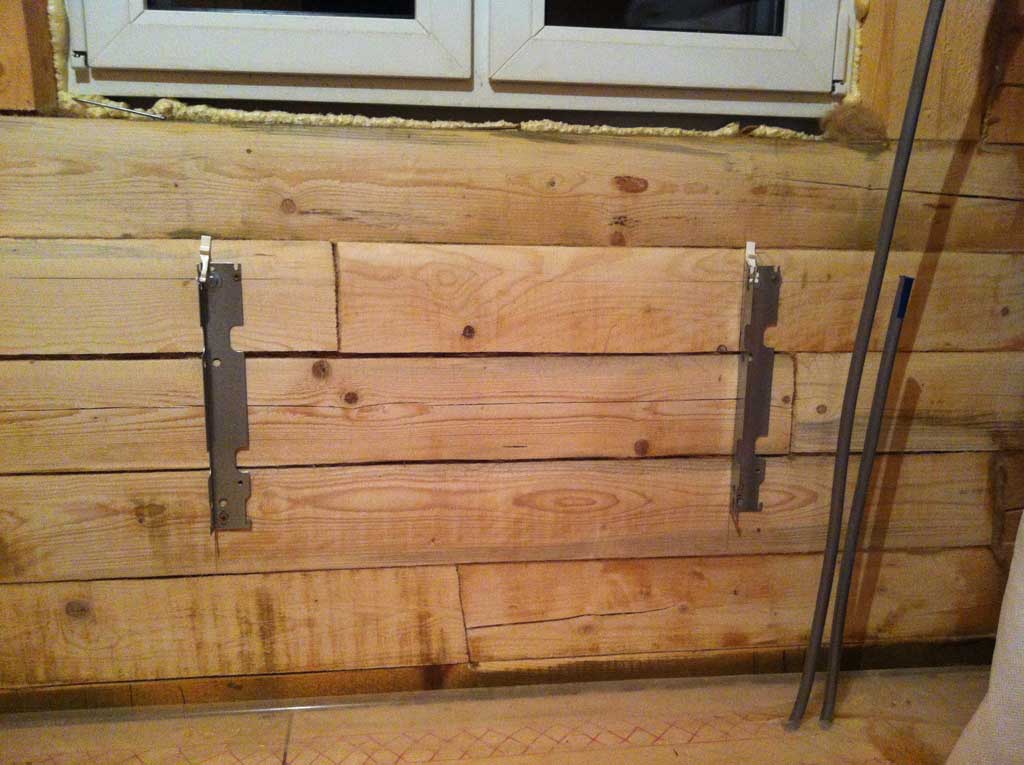

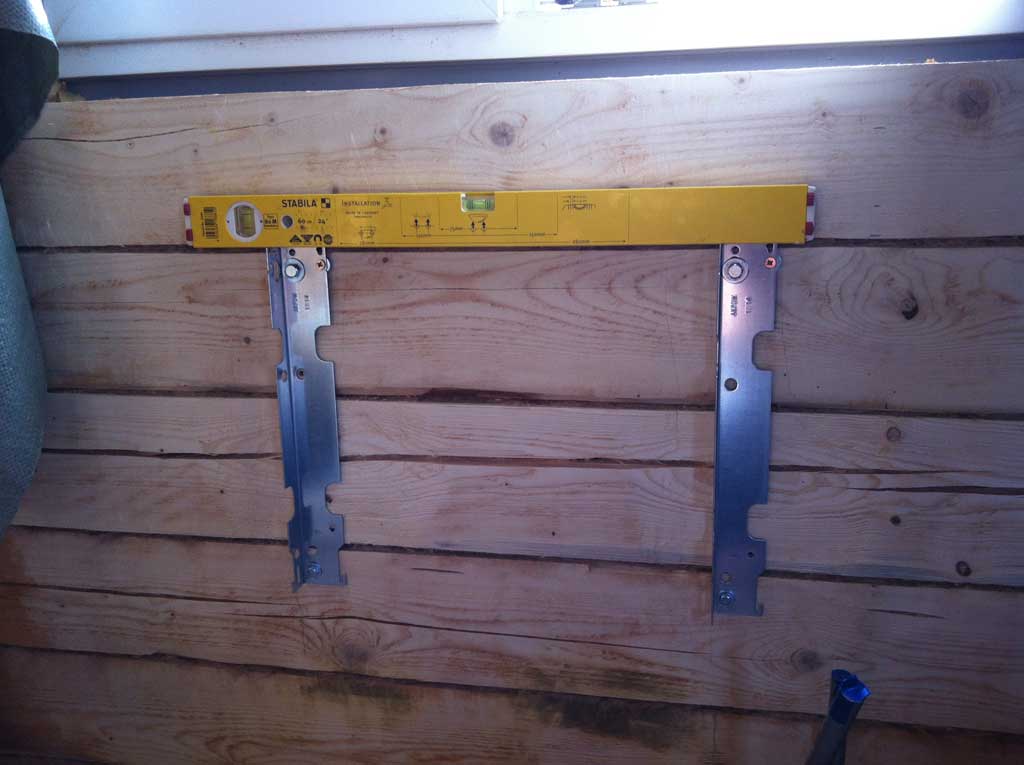

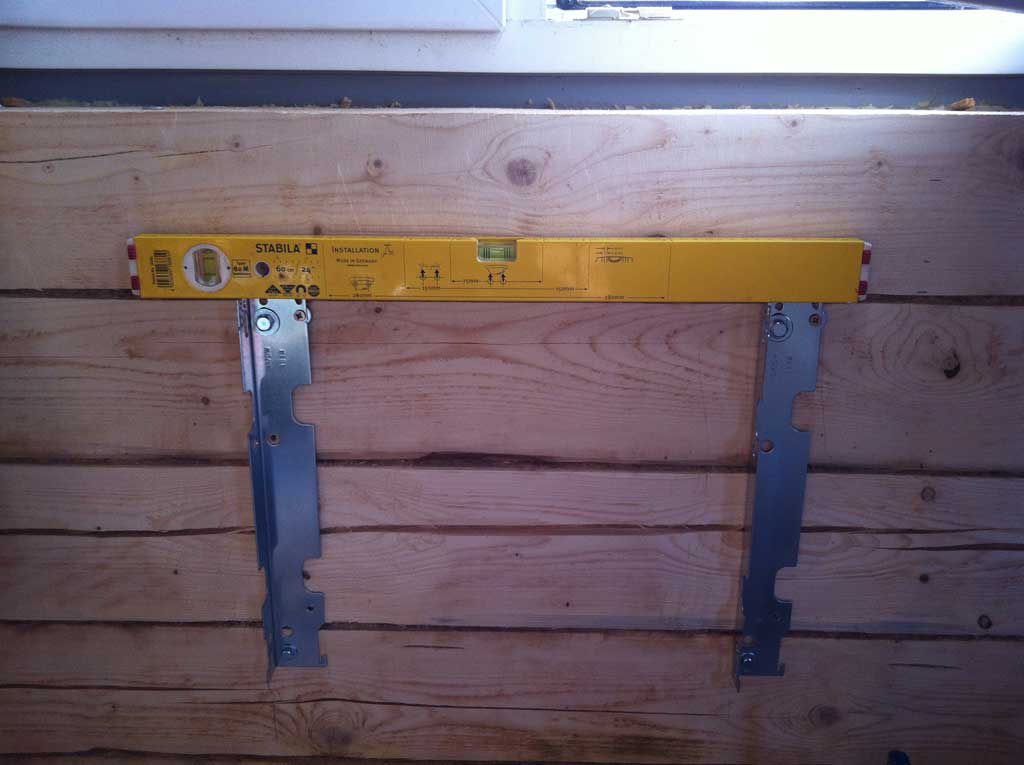

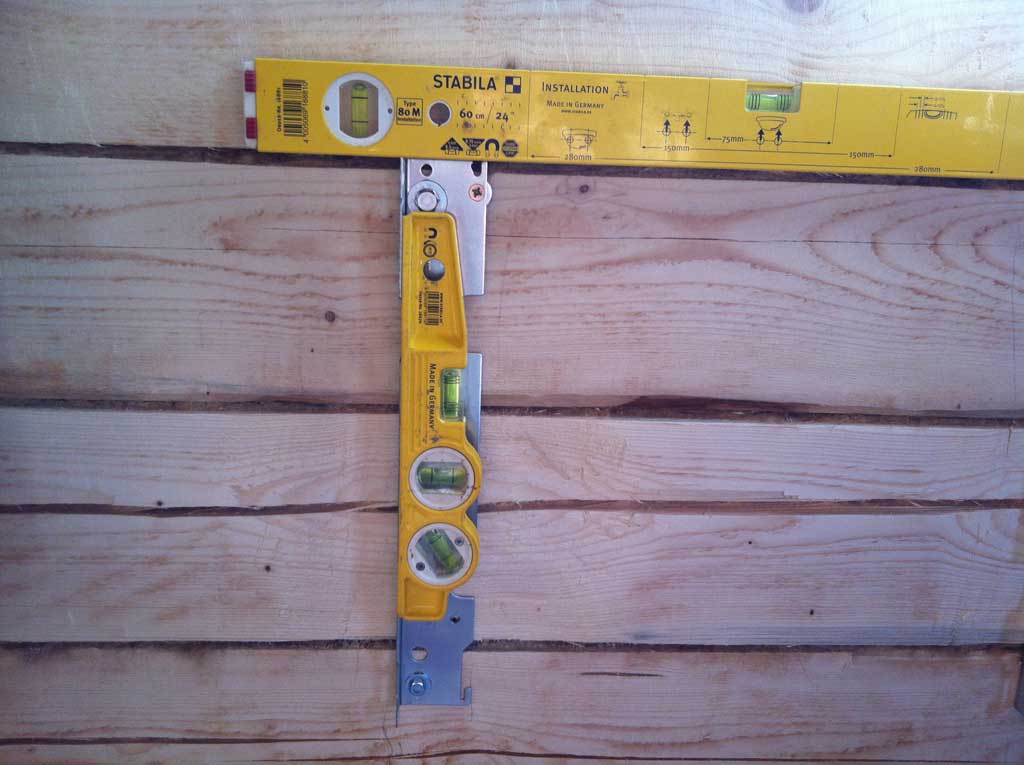

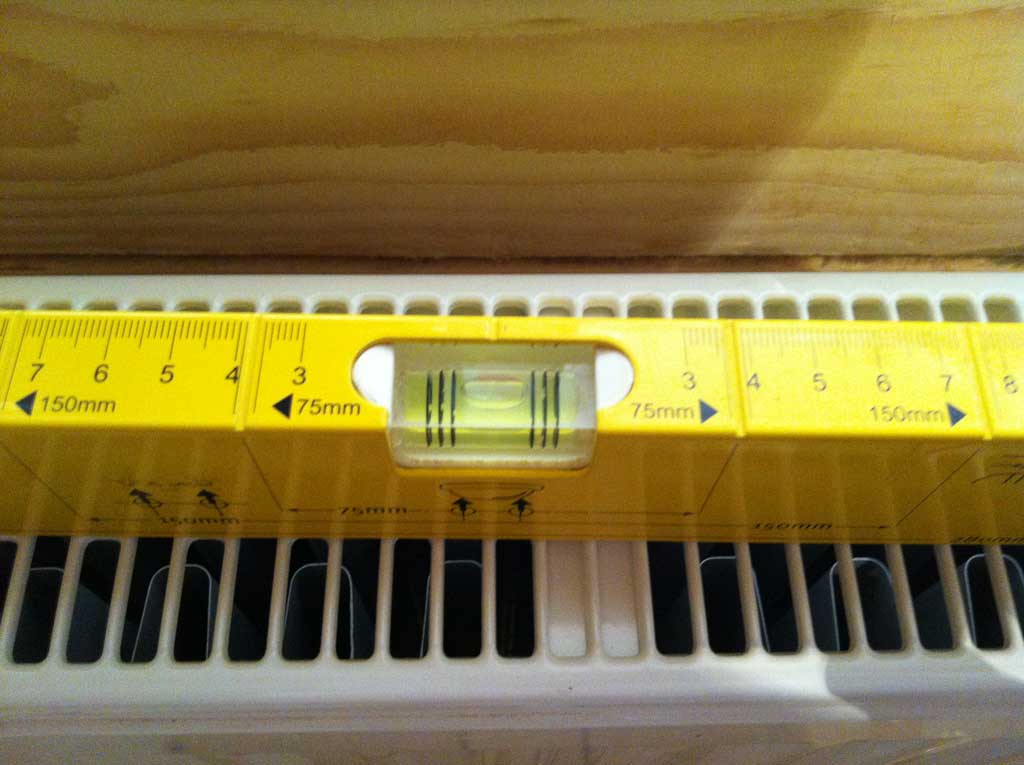

Выставляем крепежные планки по уровню:
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi

Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi
За радиаторами я отшлтифовал стены и проконопатил швы.

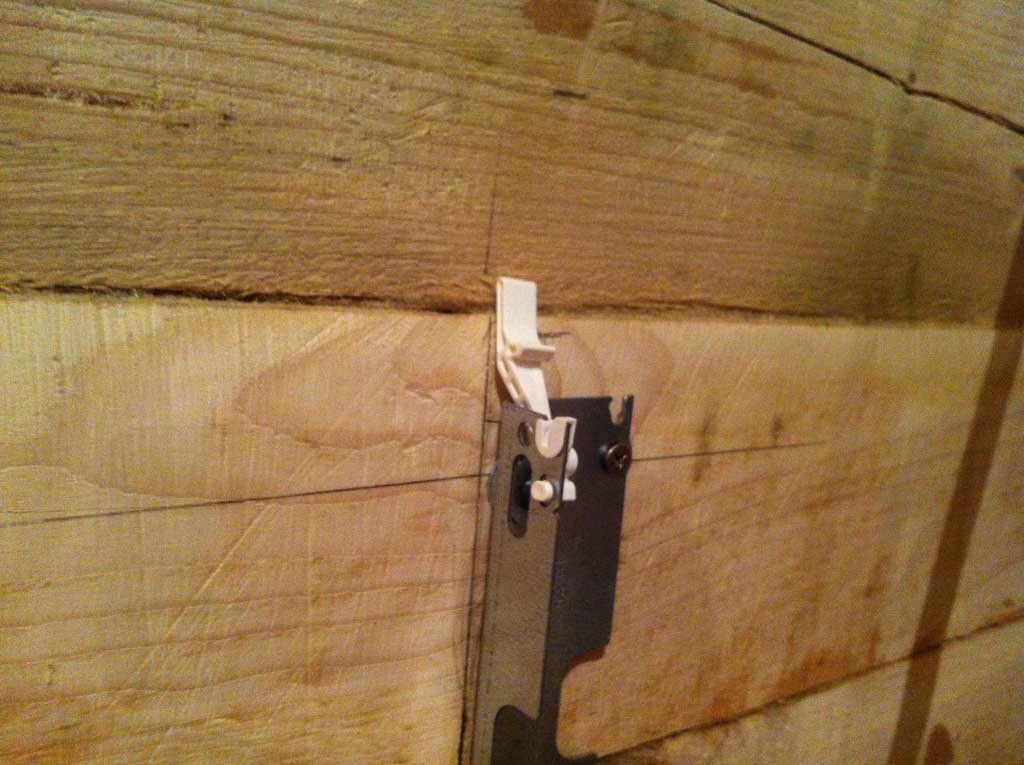

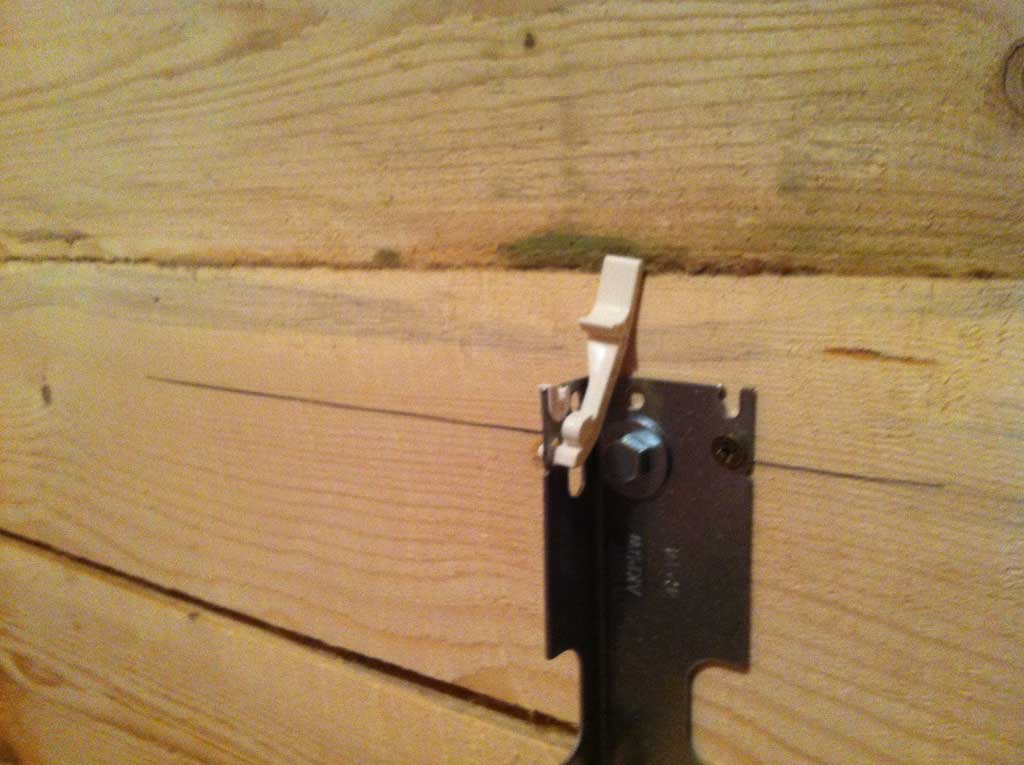

На крепежные планки устанавливаем противосъемные заглушки. Также они являются проставками от вибраций:
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi

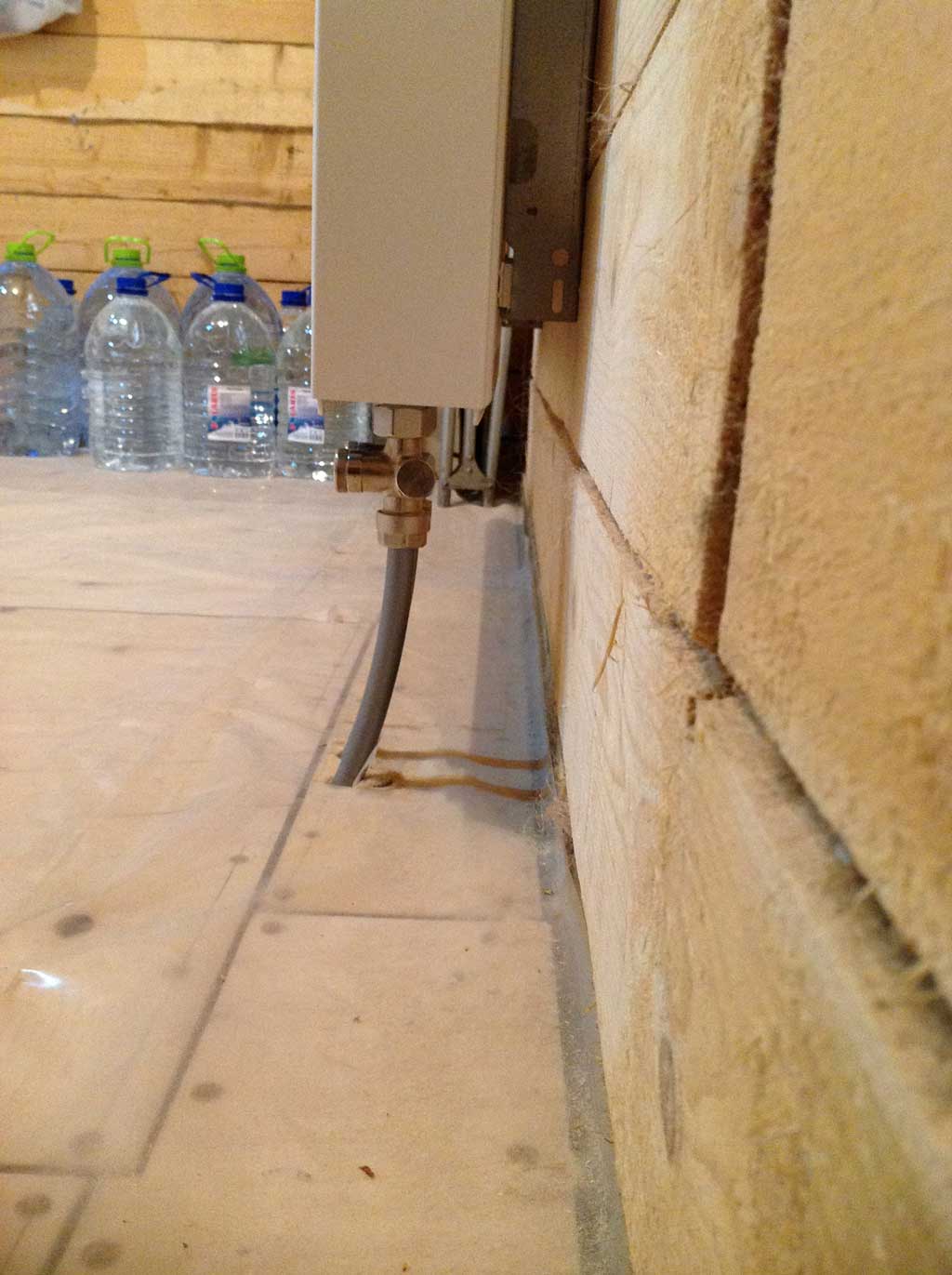

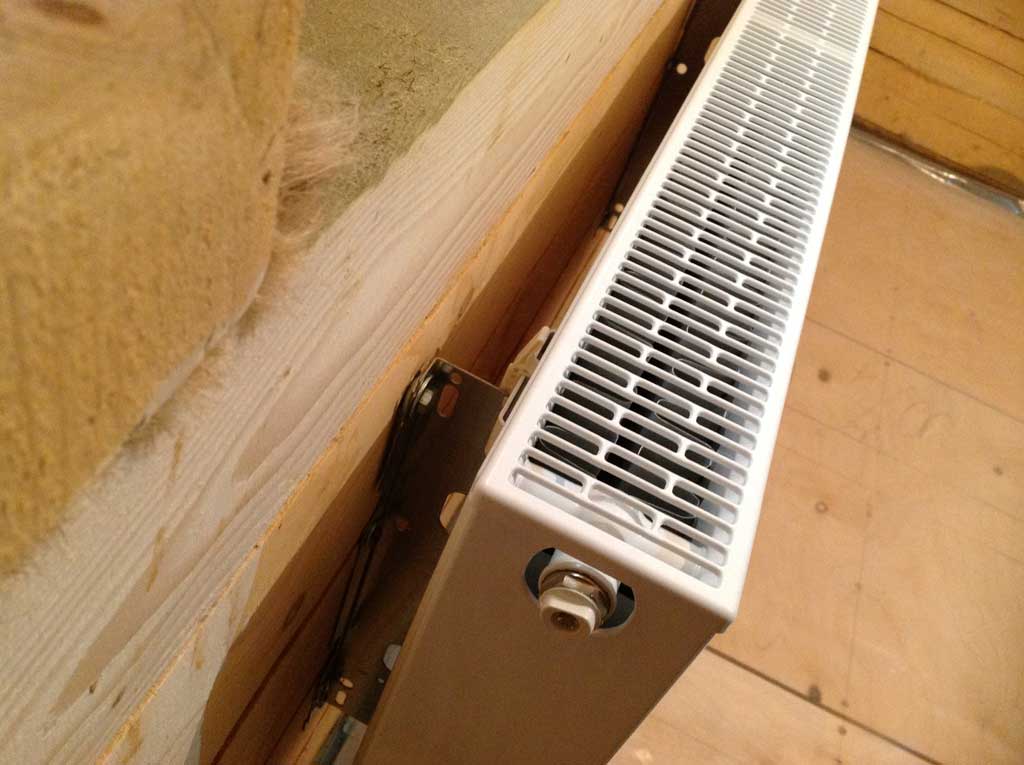

От стены я отступал 5 см. Планка позволяет выбрать или 5см или 3см.
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi

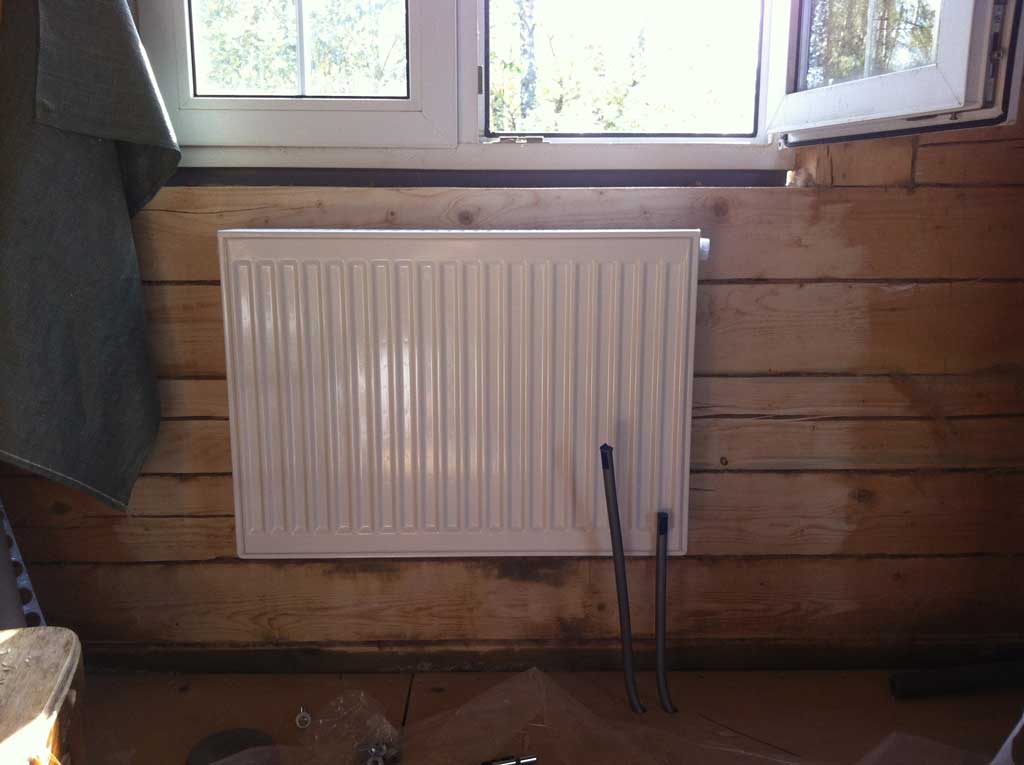

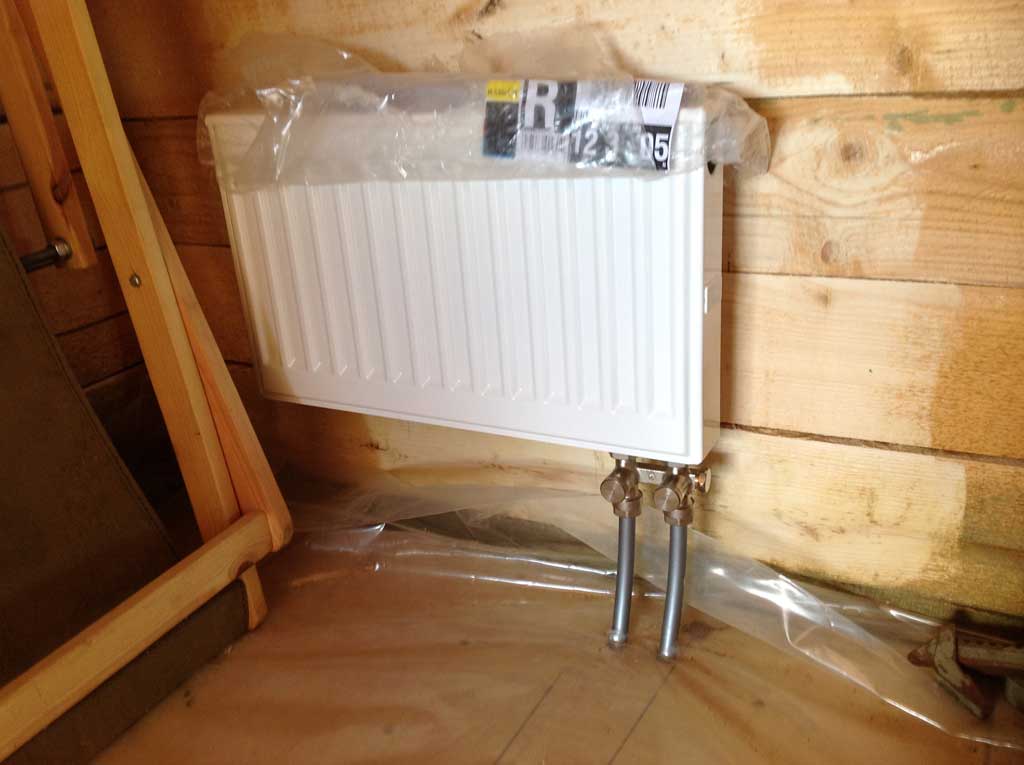

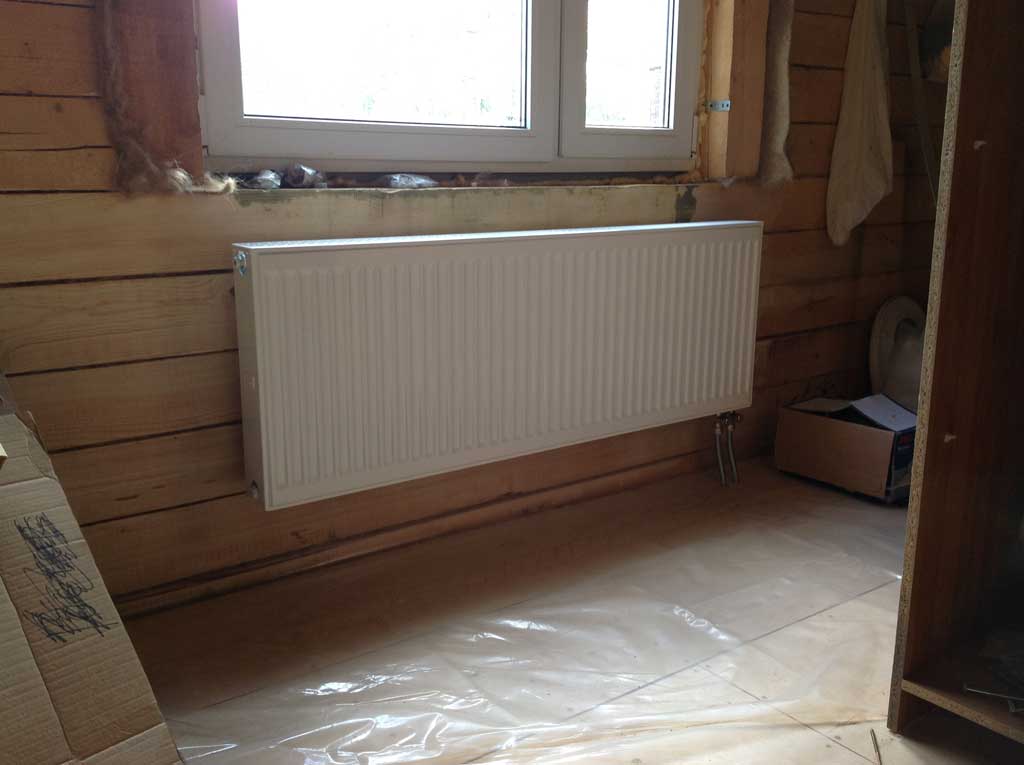

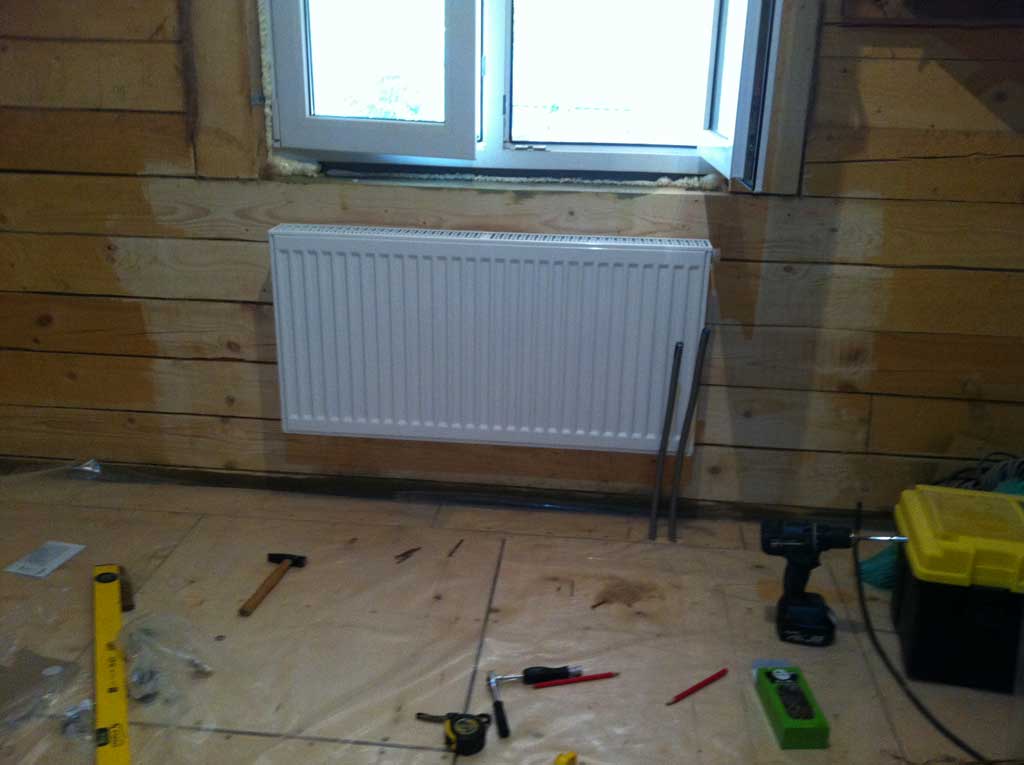

Несколько общих видов:
Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi

Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi

Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi

Строительство дачи в СНТ. Часть 21 - установка радиаторов отопления Kermi
