Ранее о закладных говорилось здесь:
- Крепление закладных труб на фундаменте дома
- Строительство дачи в СНТ. Часть 9 - закладные трубы для электрики

По моему изначальному плану дачного дома электрощит планировалось разместить в коридоре - практически в центре дома.

Соответственно все закладные ПНД трубы, которые были проведены по уровню земли внутри фундамента в разные стороны дома для последующего использования выводились все в одном месте там, где планировалось впоследствии установить электрощит.

Закладных получилось достаточно большое количество.
Зато впоследствии, если понадобится через несколько лет сделать какой нибудь вывод электро кабеля в нужное место, то проблем с этим не должно быть.

Забыл сказать, что также в каждое помещение был проложен отдельный желто-зеленый провод в 16 квадратов для организации ДСУП (дополнительная система уравнивания потенциалов).
По крайней мере его можно будет использовать в дальнейшем.
Эти провода заземления сведены в помещении топочной, куда в отдельный щиток будет подведено общее заземление.

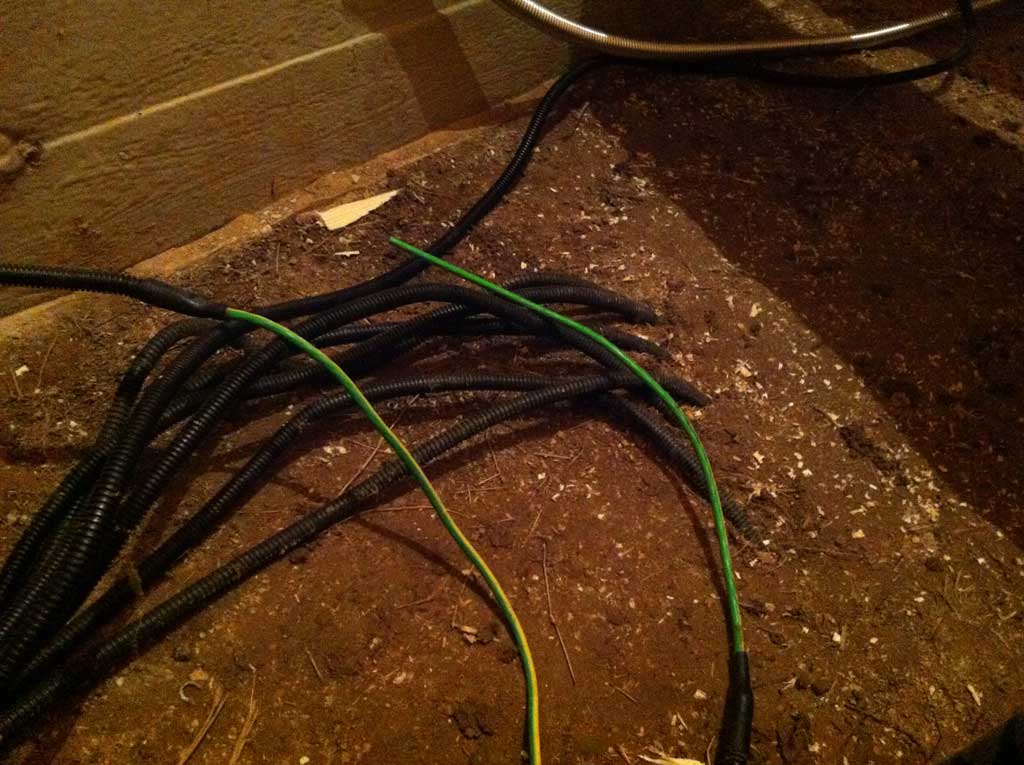

Провода для организации ДСУППровода для организации ДСУП

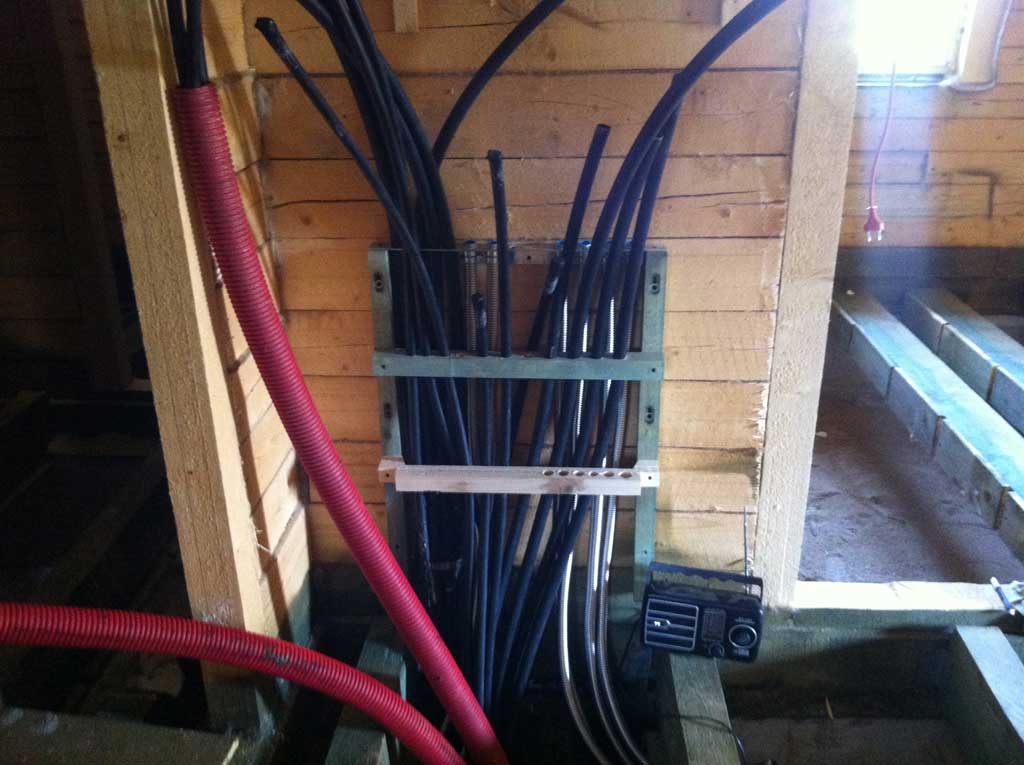

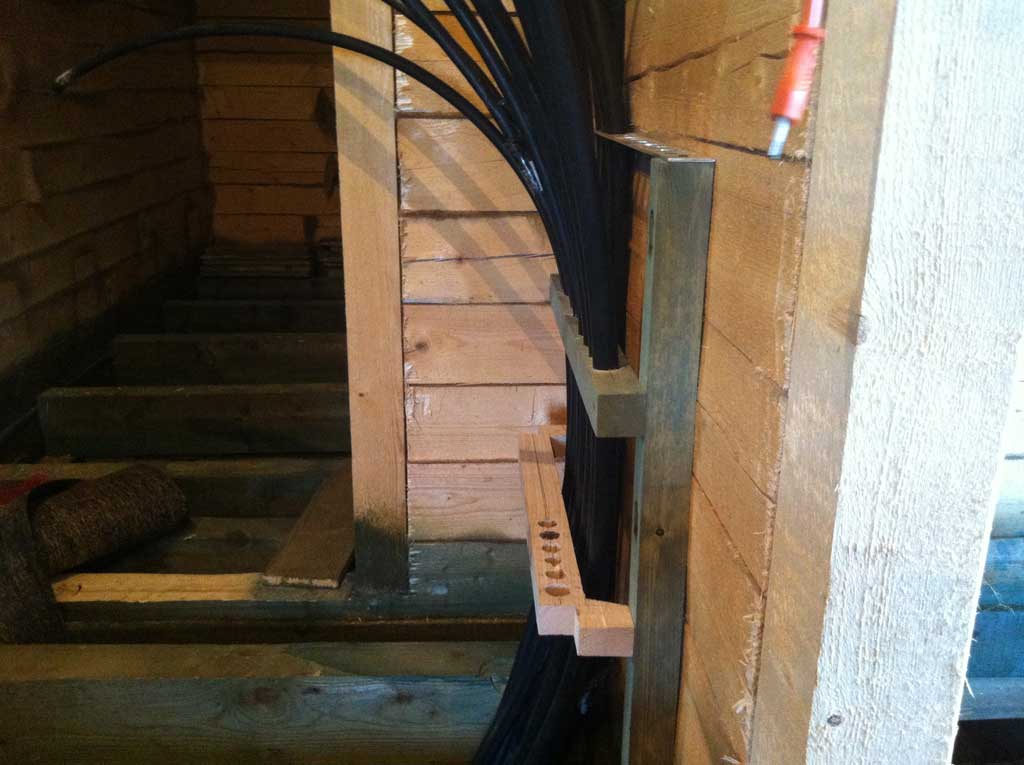

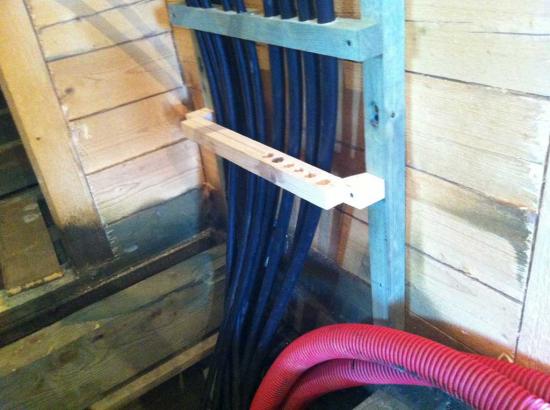

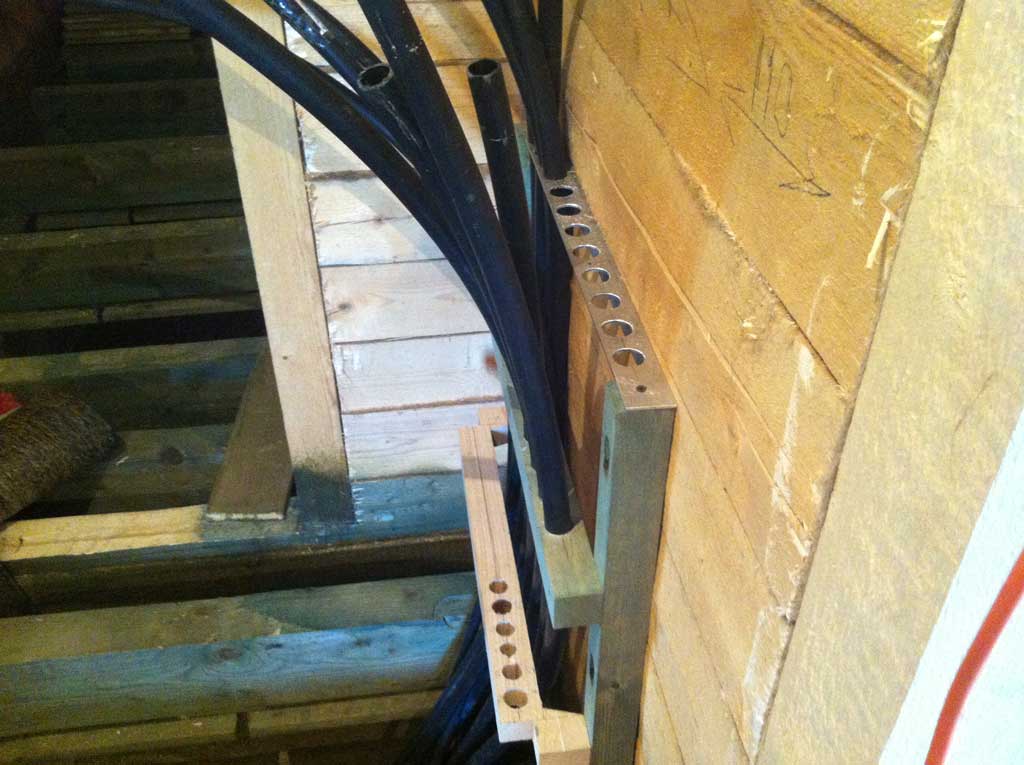

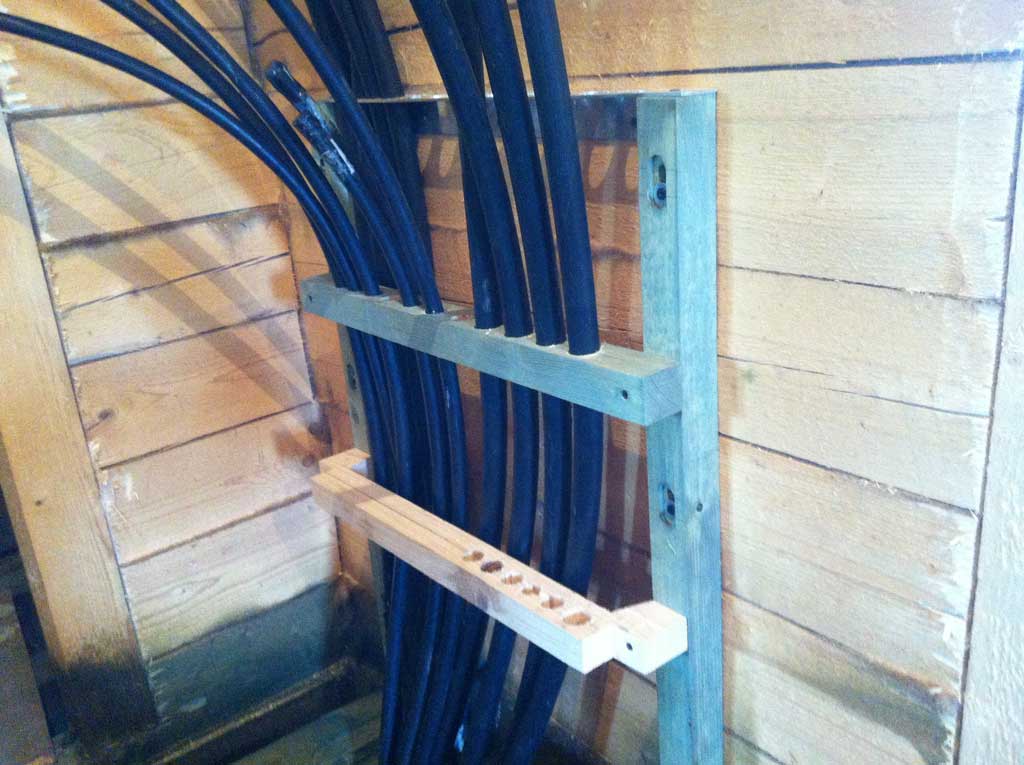

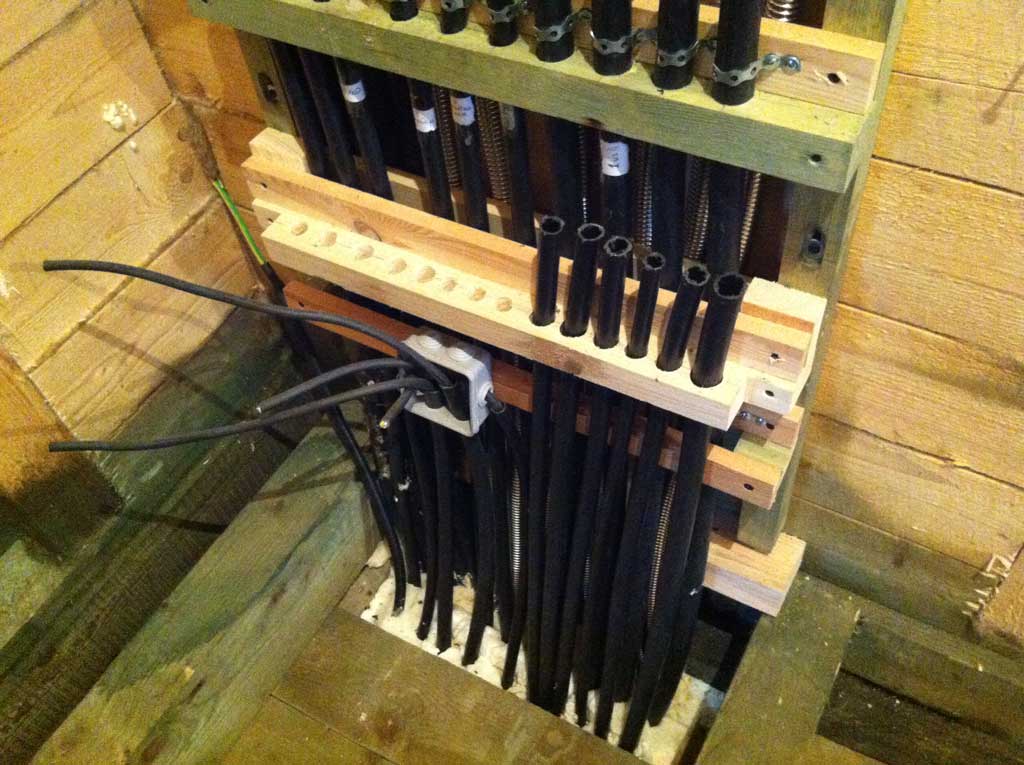

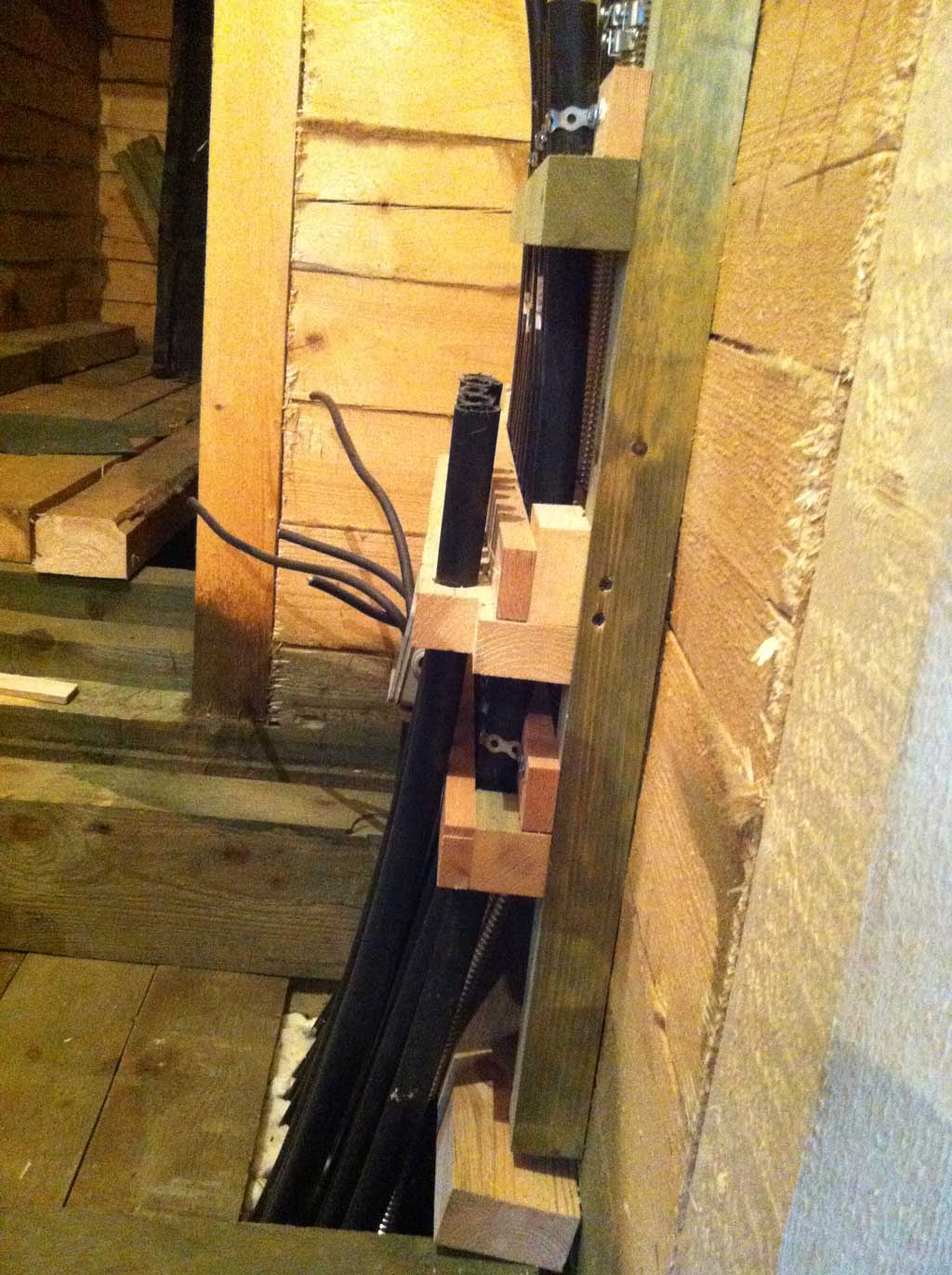

Для временной организации закладных труб в районе щитка я сделал трех уровневую "пирамиду" в которую и вывел все трубы предварительно подписав их.

В дальнейшем, при отделке, я планирую сделать подобную "пирамиду" из алюминиевых листов и уголков.

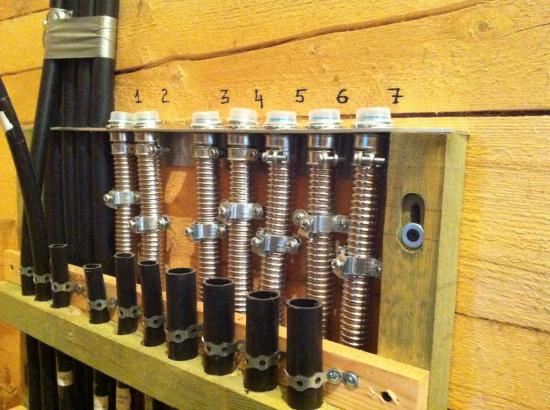

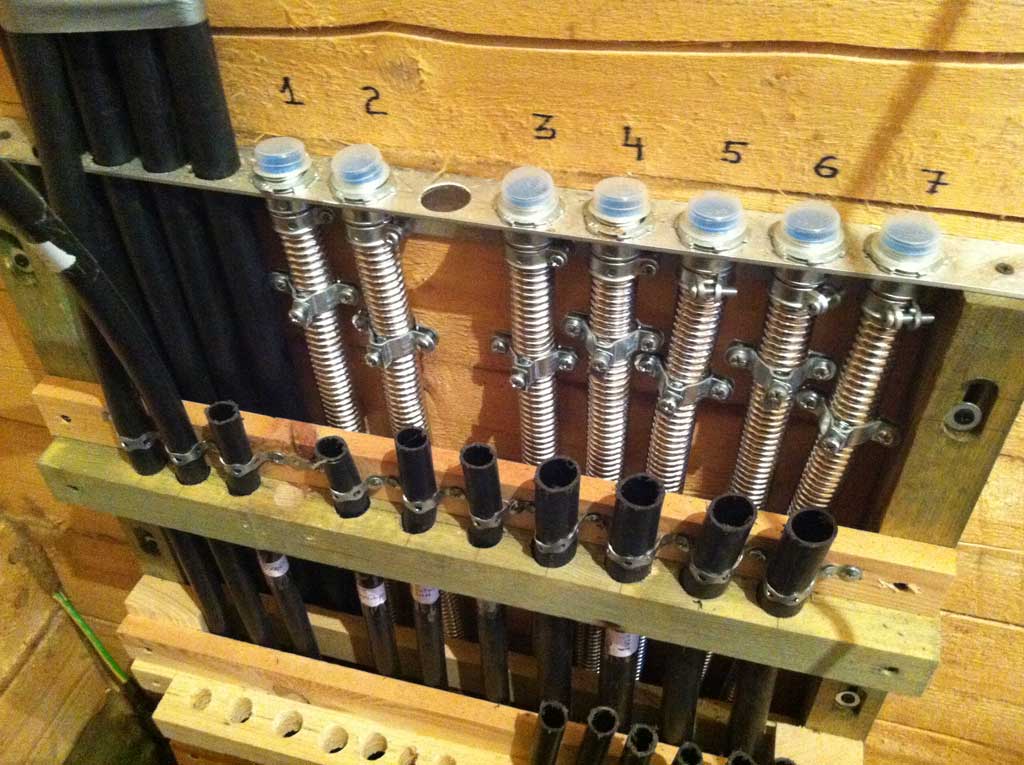

На фото видно, что на первом уровне через муфты закреплены металлические гофрированные стальные трубы по которым будет подводиться напряжение к розеткам в комнаты.

Кабель будет использоваться для этих целей ВВГнг-LS 3х2,5

Совсем в крайнем случае подвод к розеткам можно будет организовать и наружным способом.

Вывод закладных труб у электрощита

Вывод закладных труб у электрощита

Вывод закладных труб у электрощита

Вывод закладных труб у электрощита

Вывод закладных труб у электрощита

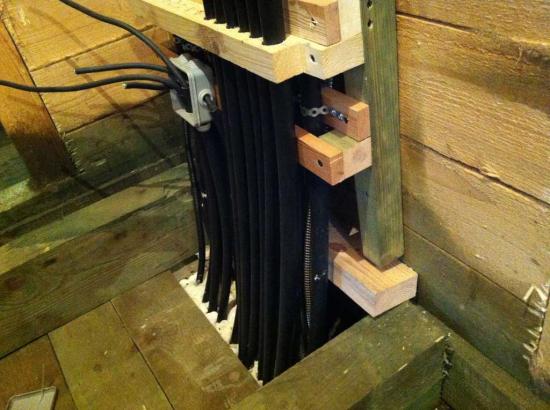

Здесь видны дополнительные хомуты на трубах для подключения заземляющих проводников
Вывод закладных труб у электрощита

Вывод закладных труб у электрощита

Вывод закладных труб у электрощита

Вывод закладных труб у электрощита

Вывод закладных труб у электрощита

Вывод закладных труб у электрощита
