Строительство дачи в СНТ. Часть 4 - Фундамент, схемы и закладные

Дачник

3-03-2015, 14:15
Просмотров: 1899

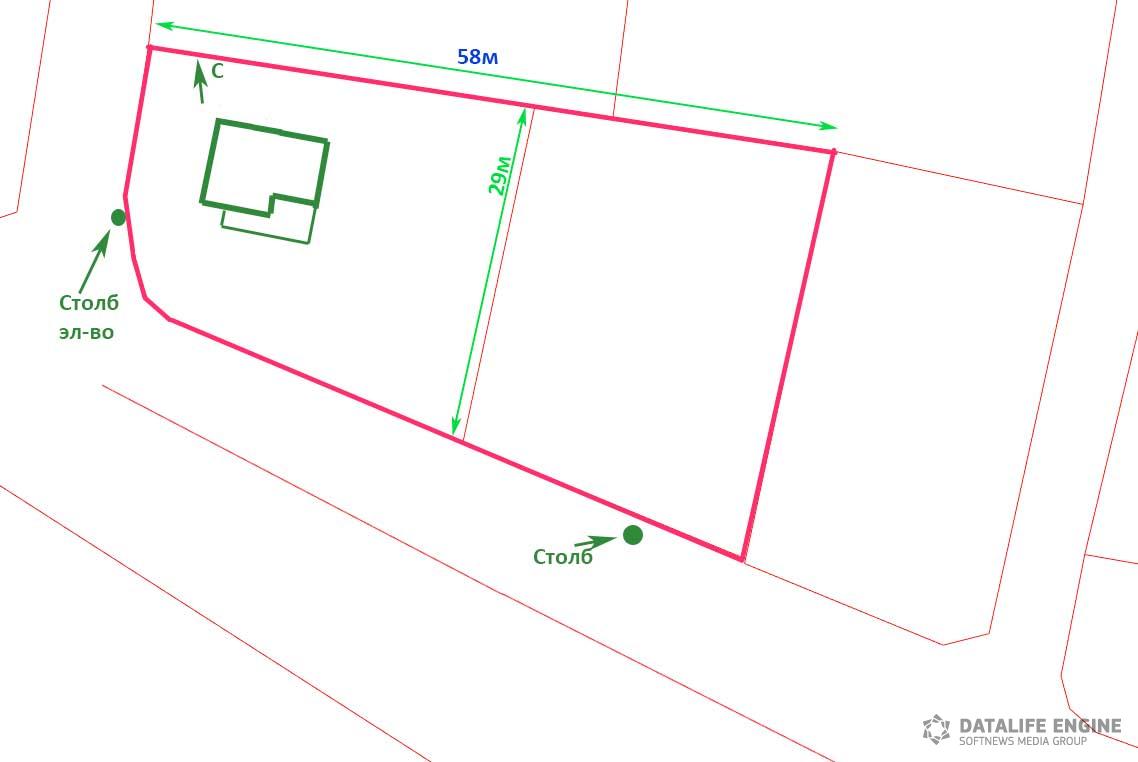

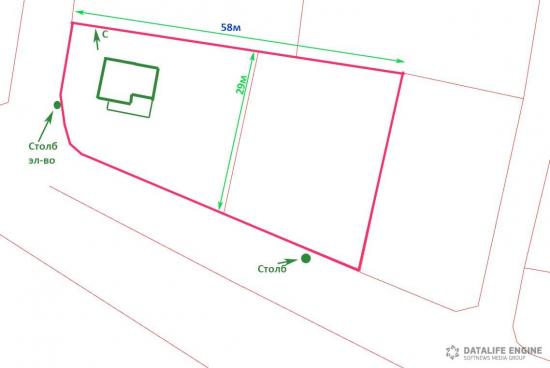

По расположению дома на участке мы постарались придерживаться принятых правил дабы в последствии не возникало конфликтов с соседями.
От забора соседей мы решили отступить на 5 метров и от дороги - где то на 7 метров для того, чтобы впоследствии расположить там септик.

На бумаге мы прикидывали расположение дома так и эдак - и смотрели как будут располагаться комнаты и вход в дом.

Строительство дачи в СНТ. Часть 4 - Фундамент, схемы и закладные


После рассмотрения некоторого количества планов мы и остановились на варианте, схема которого была представлена ранее.

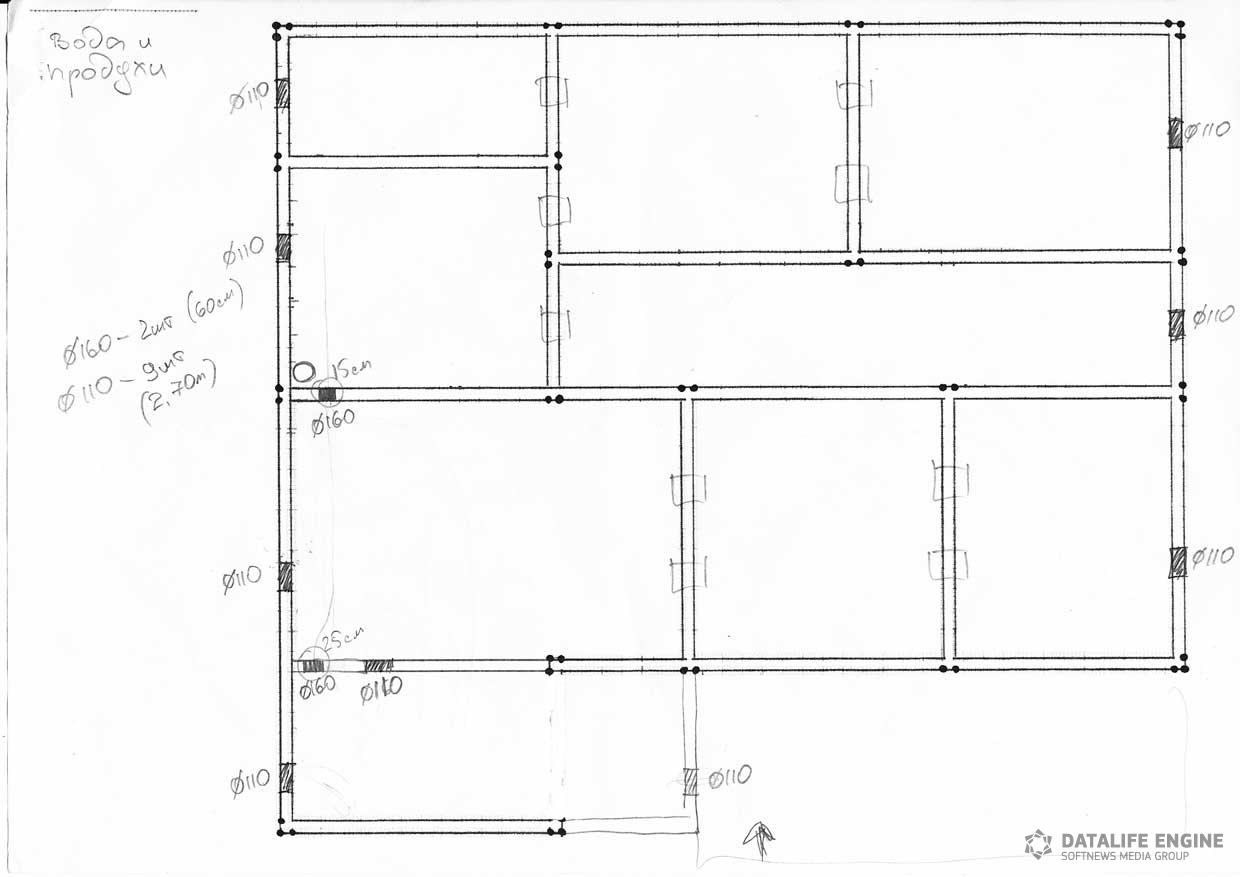

Также на бумаге я постарался предусмотреть расположение продухов для вентиляции подпола (многие часто забывают об этом), а также выходов для отвода серых и грязных вод.
Вместе с этим я хотел обеспечить достаточное количество закладных для протяжки электрики, чтобы потом не опутывать весь участок проводами по воздуху или кидая их прямо по земле, а проводя кабеля в нужном направлении прямо под землей.
Протяжку кабелей под землей я планировал произвести в технических трубах ПНД. Некоторые трубы ПНД я собрал в "пучок" и завел в одну большую двухстенную гофрированную трубу ПНД.
Наверное можно было этого и не делать.

В любом случае - дополнительная закладная лишней не будет - не зависимо от того - понадобится она в данный момент времени или нет.
Если, к примеру, лет через несколько приспичит бросить кабель на освещение участка или в беседку или еще куда - проблем с этим быть не должно.

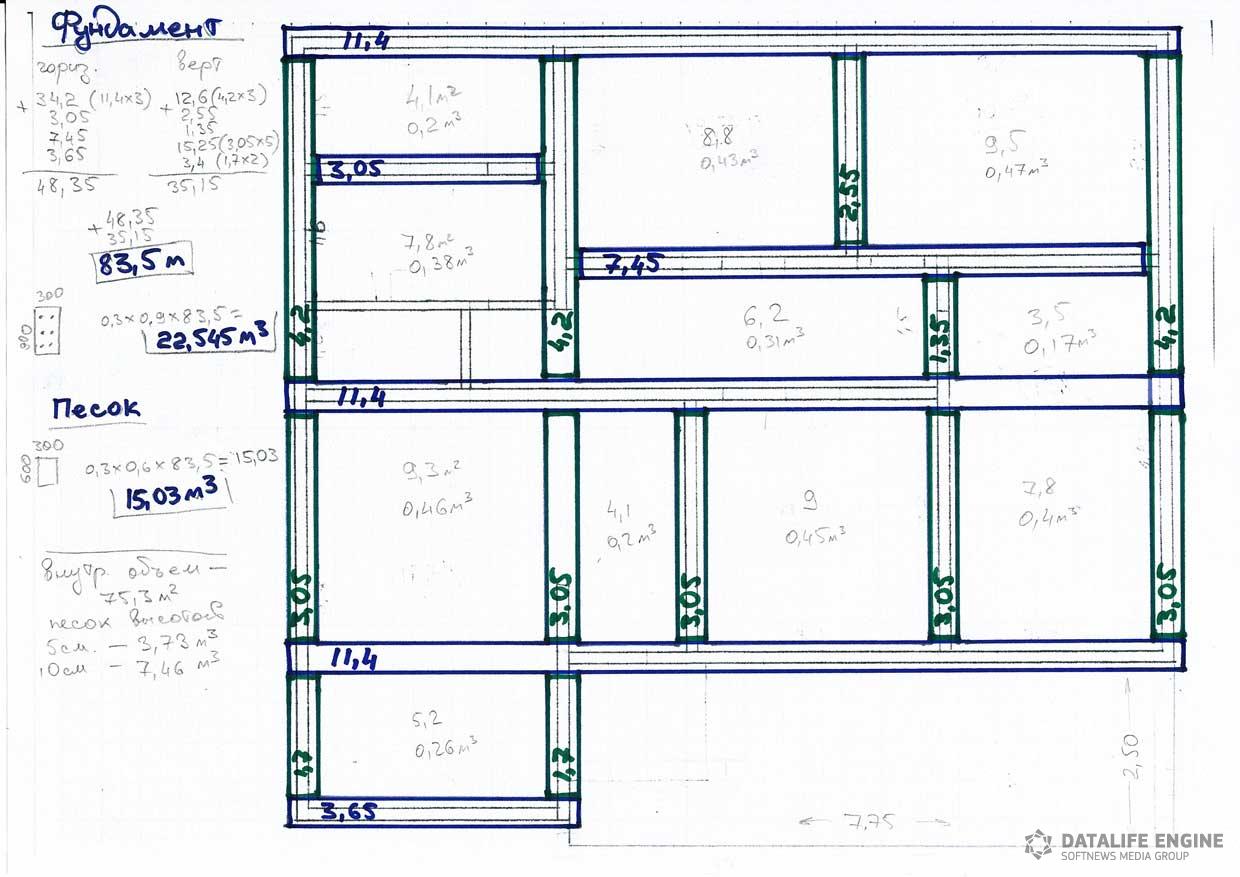

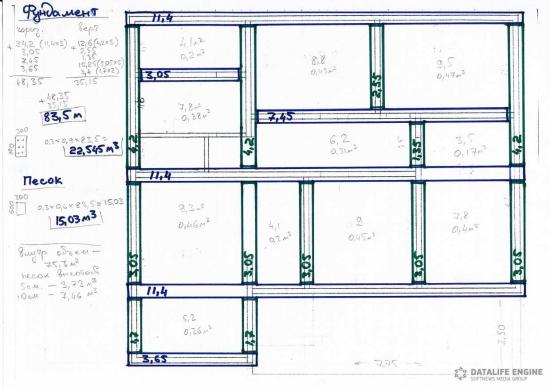

Так же на бумаге я пытался рассчитать необходимое количество материала на фундамент: сколько надо будет бетона, арматуры, сколько досок для обрешетки, песка и т.п.

В результате у меня появилось еще некоторое количество схем:

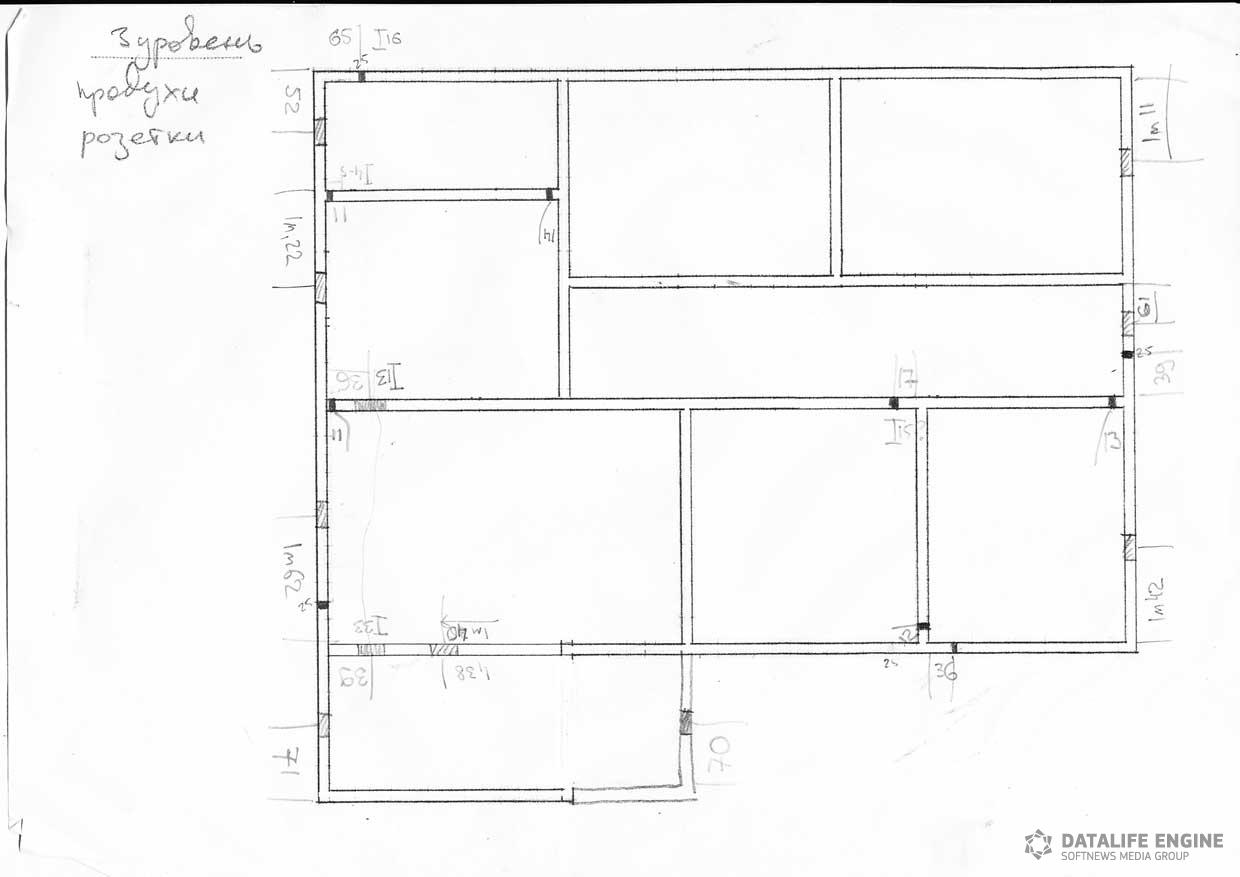

Это уровень для продухов в цоколе фундамента и несколько сквозных отверстий для установки внешних розеток.
Строительство дачи в СНТ. Часть 4 - Фундамент, схемы и закладные

Квадратиками на схеме показаны предполагаемые места установки столбиков вместо цельного фундамента.
Столбики будут установлены на низкой "ленте" фундамента залитой вровень с землей.
Строительство дачи в СНТ. Часть 4 - Фундамент, схемы и закладные

Строительство дачи в СНТ. Часть 4 - Фундамент, схемы и закладные

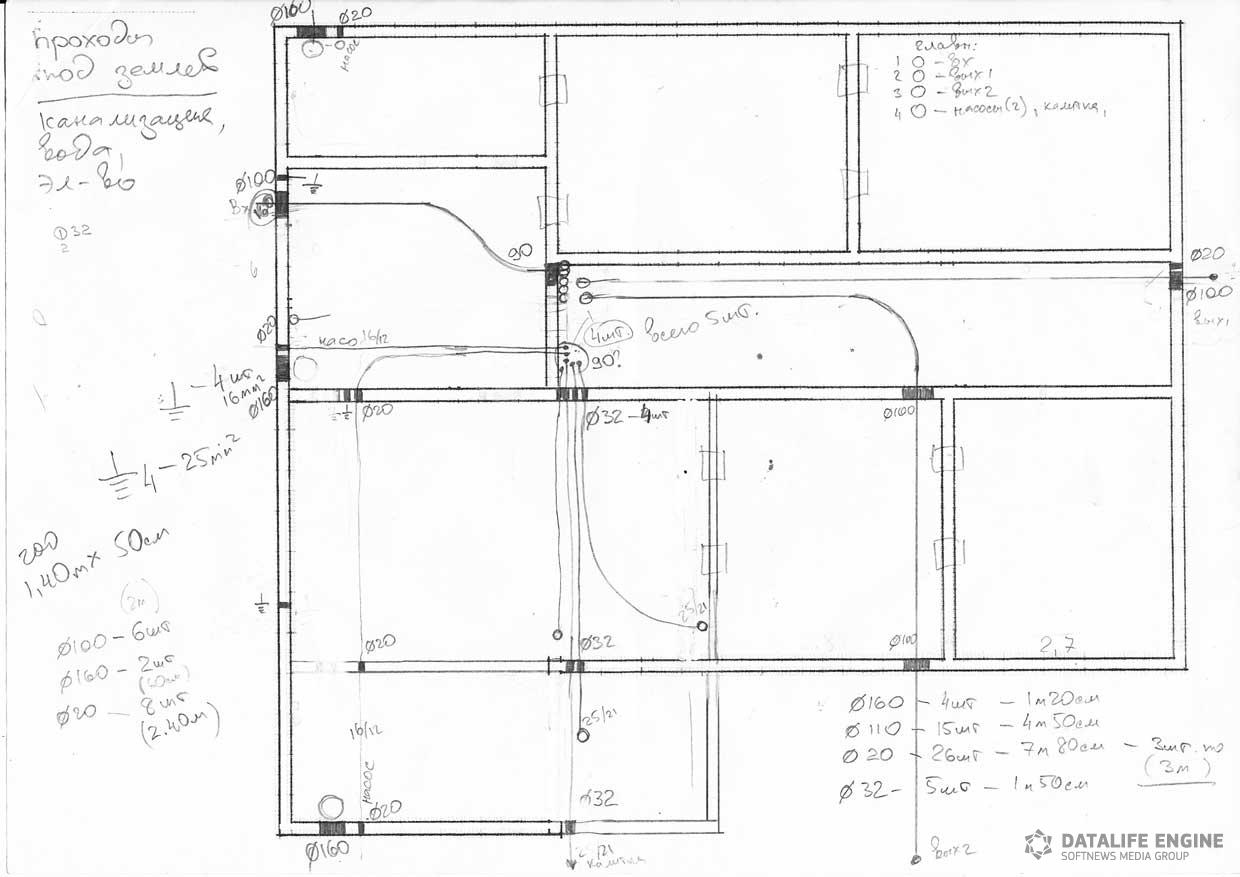

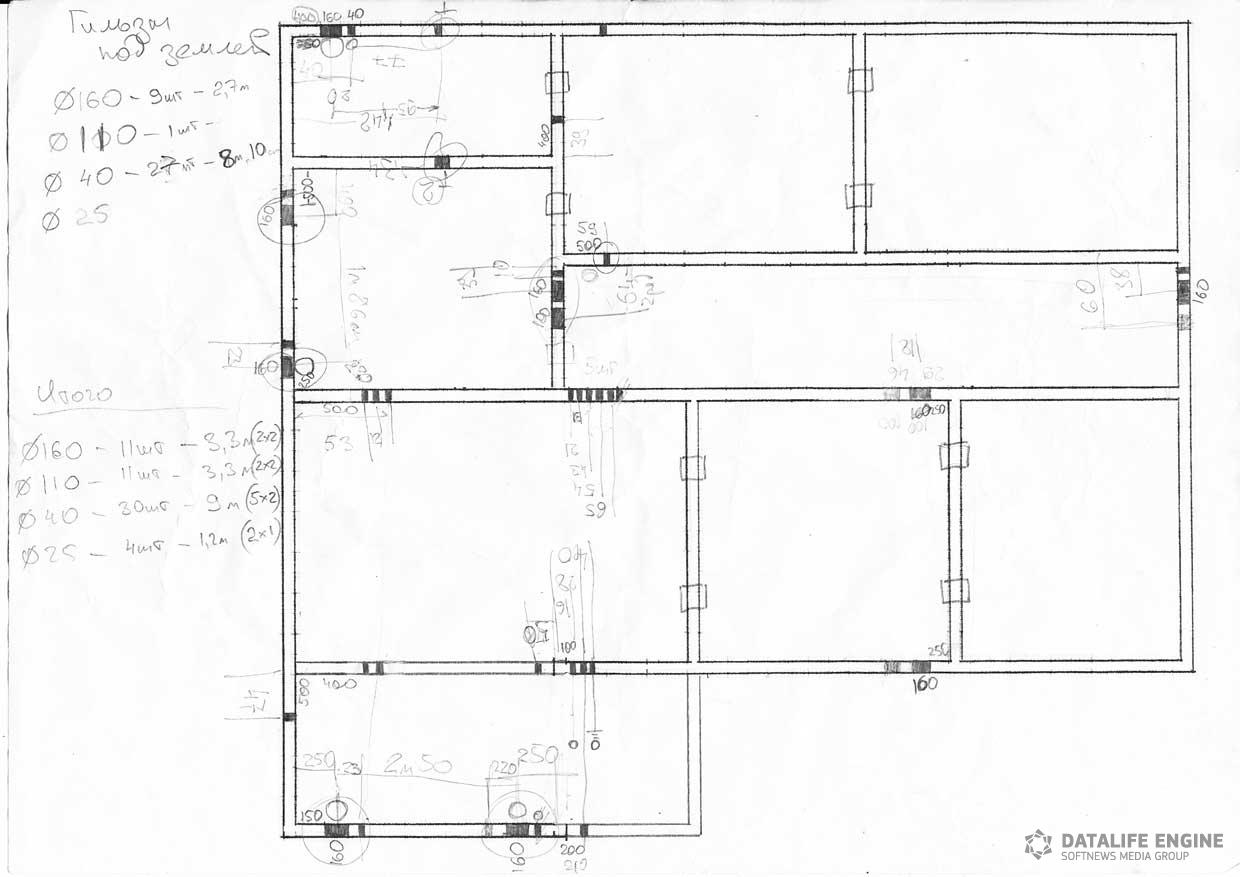

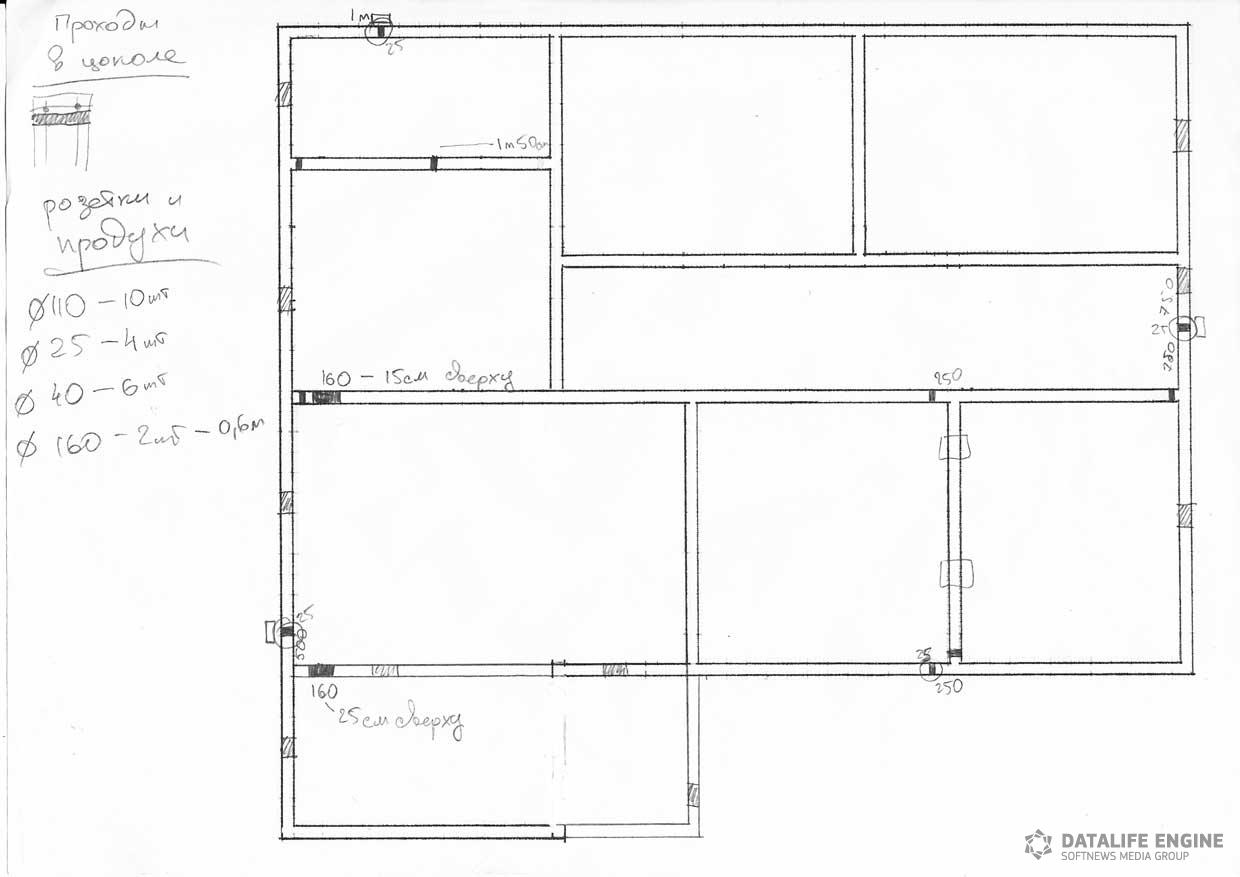

Это расположение проходов в цоколе фундамента в земле и как пойдут некоторые линии.
Где то на расстоянии 35 см от поверхности земли.
Строительство дачи в СНТ. Часть 4 - Фундамент, схемы и закладные

Также были предусмотрены и проходы для проведения медного провода 25 квадрата для заземления (при необходимости).
Общая шина заземления где будут сведены все заземляющие проводники будет располагаться в топочной за сан. узлом.
Строительство дачи в СНТ. Часть 4 - Фундамент, схемы и закладные


Это все предполагаемые проходы.
В процессе заливки фундамента некоторые параметры были изменены, но в целом общую картину можно себе представить.


Фундамент мы решили делать в две нитки по три ряда диаметром 12мм, а вертикальные стойки - из арматуры 10мм с шагом в 40 см.

Мною были куплены пластмассовые стульчики с площадками для установки и выдерживания необходимого расстояния от арматуры до края фундамента.

Строительство дачи в СНТ. Часть 4 - Фундамент, схемы и закладные
Строительство дачи в СНТ. Часть 4 - Фундамент, схемы и закладные

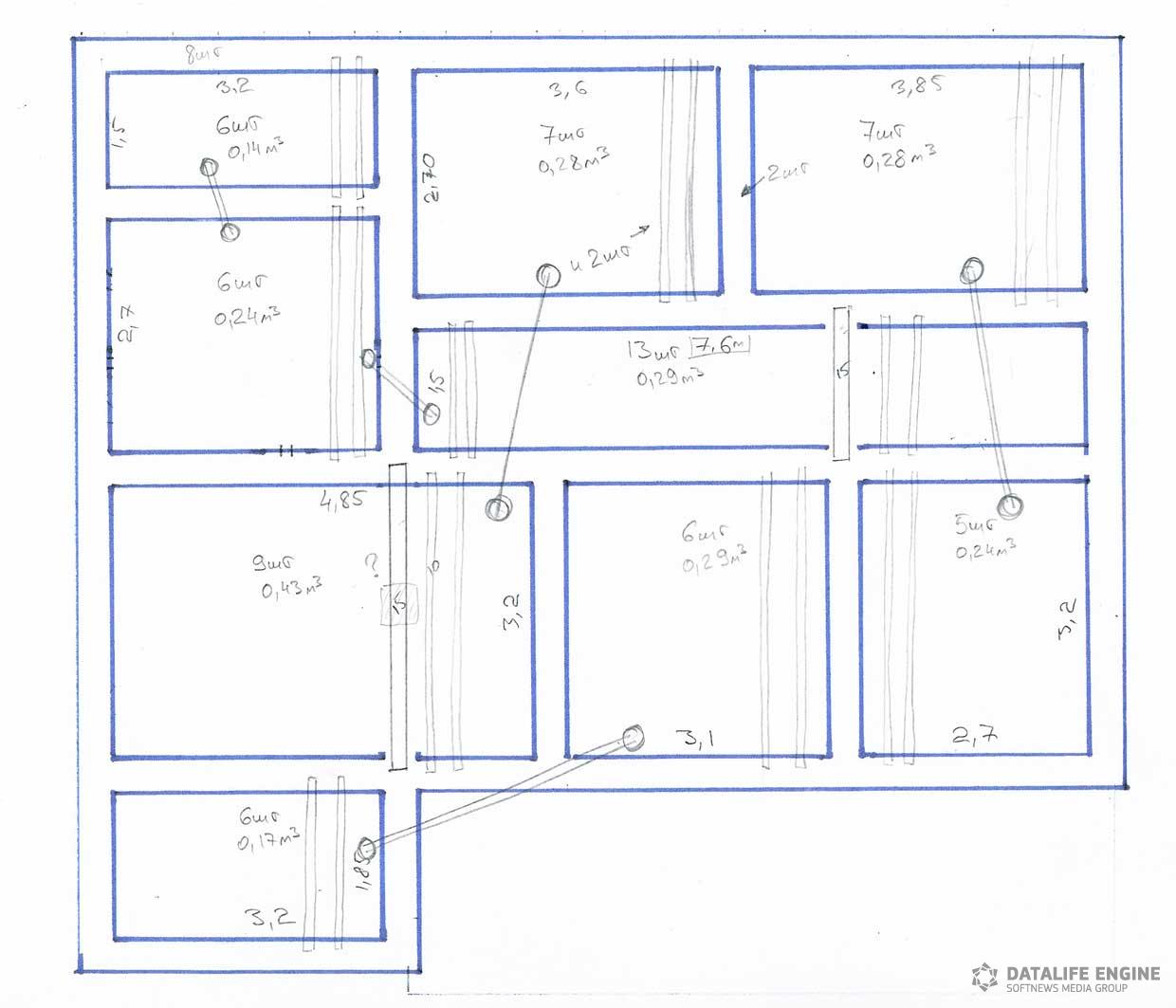

Также я пытался прикинуть сколько нужно будет материала для лаг пола.
Лаги мы решили делать из бруса 100х200мм.

Строительство дачи в СНТ. Часть 4 - Фундамент, схемы и закладные

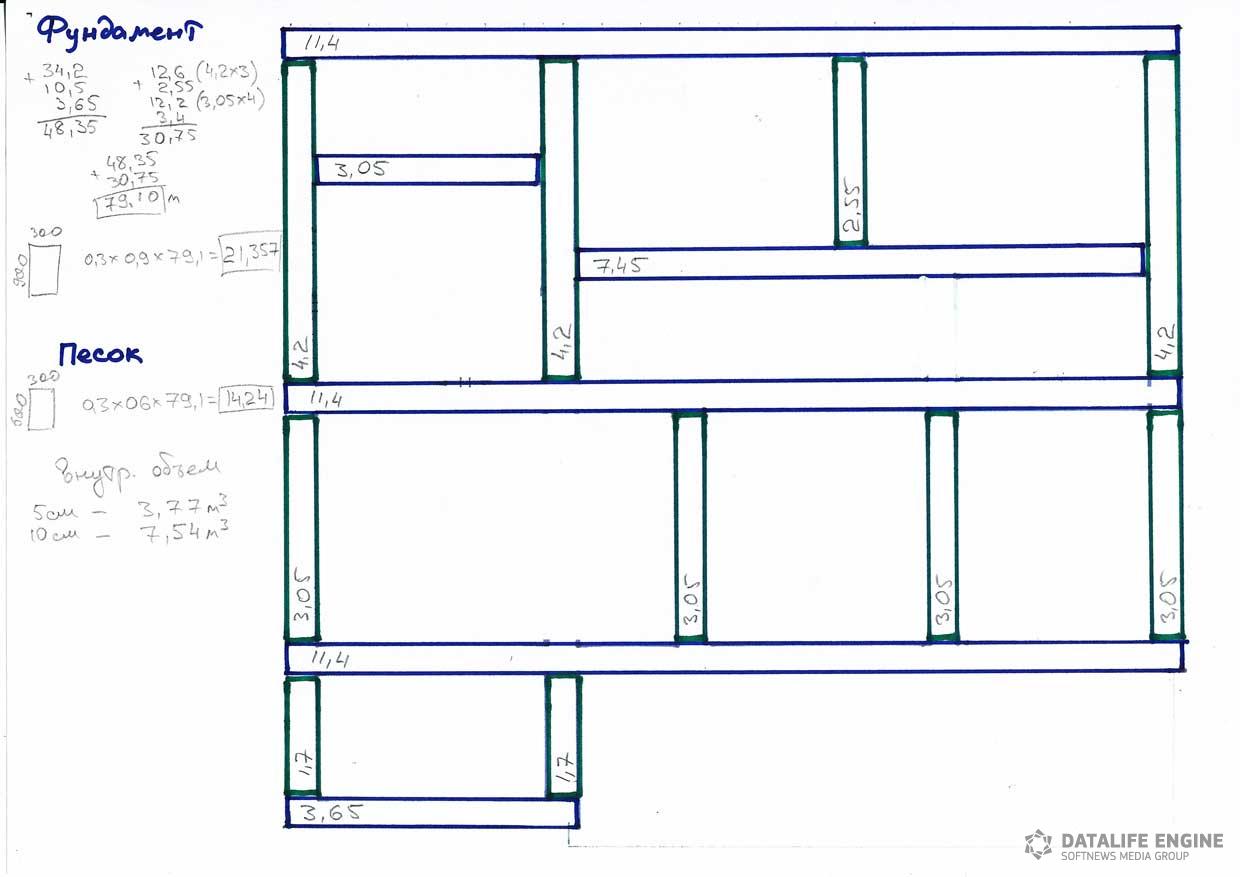

Нарисовав схему фундамента мы решили немного сэкономить и внутренние перегородки сделать не цельными из бетона, а на столбиках.

Должен сказать что расчеты оказались достаточно точными с учетом того, что имелся некоторый перепад уровня по вертикали из за неровности участка.
