Резвун-9 - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт

Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт

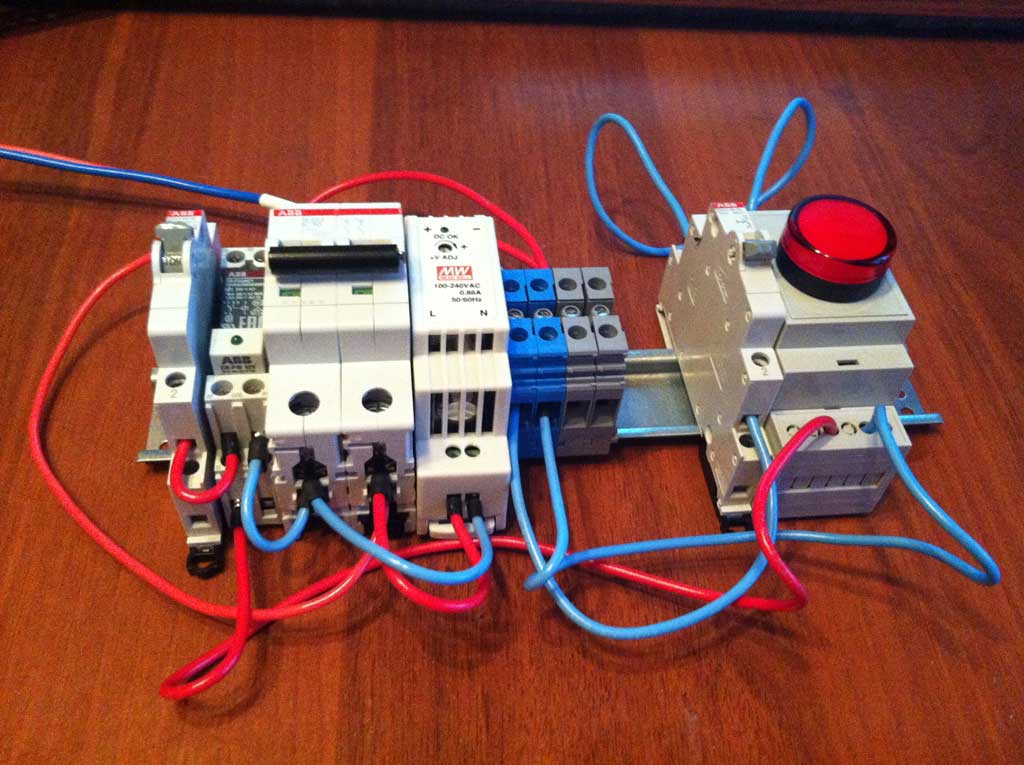

Для сигнализации о том, что пропало напряжение 220 вольт я буду использовать свето-звуковой сигнализатор Резвун-9 который мы уже рассматривали.
В данном конкретном случае я установил его на дин рейку.

Сама идея такова:
1
питаемые нагрузки разделены на 2 группы - отключаемые и не отключаемые

2
отключаемые нагрузки управляются помимо ручного способа еще и по контроль потребления тока. При его превышении они будут отключены контактором.
При этом часть нагрузки будет получать напряжение 220 вольт как обычно.
3
будет использоваться ИБП (источник бесперебойного питания) который будет подключаться к не отключаемым нагрузкам.

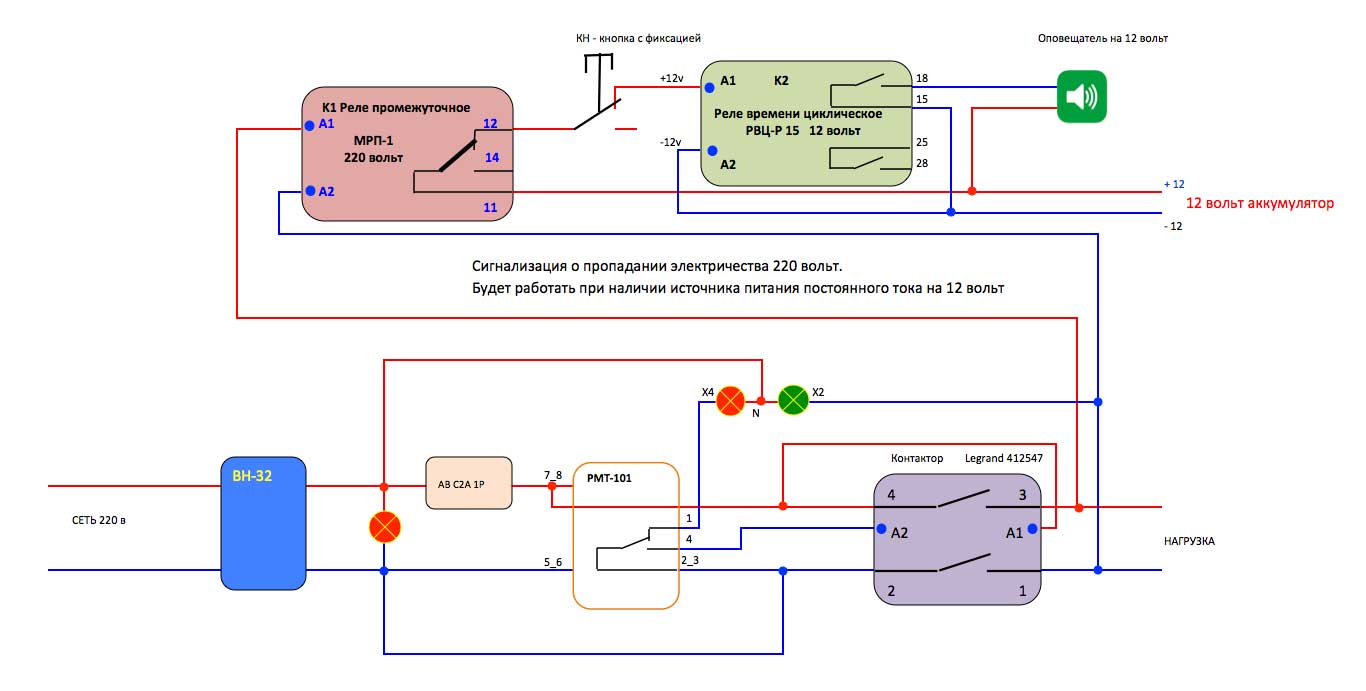

В случае когда напряжение пропадает после контактора (когда отключается основная нагрузка) или когда напряжение 220 вольт отключается для всех потребителей (в случае аварии на линии или в столбе на входе) будет срабатывать данный сигнализатор, который будет питаться от 12 вольт постоянного тока от аккумулятора ИБП
  • 0

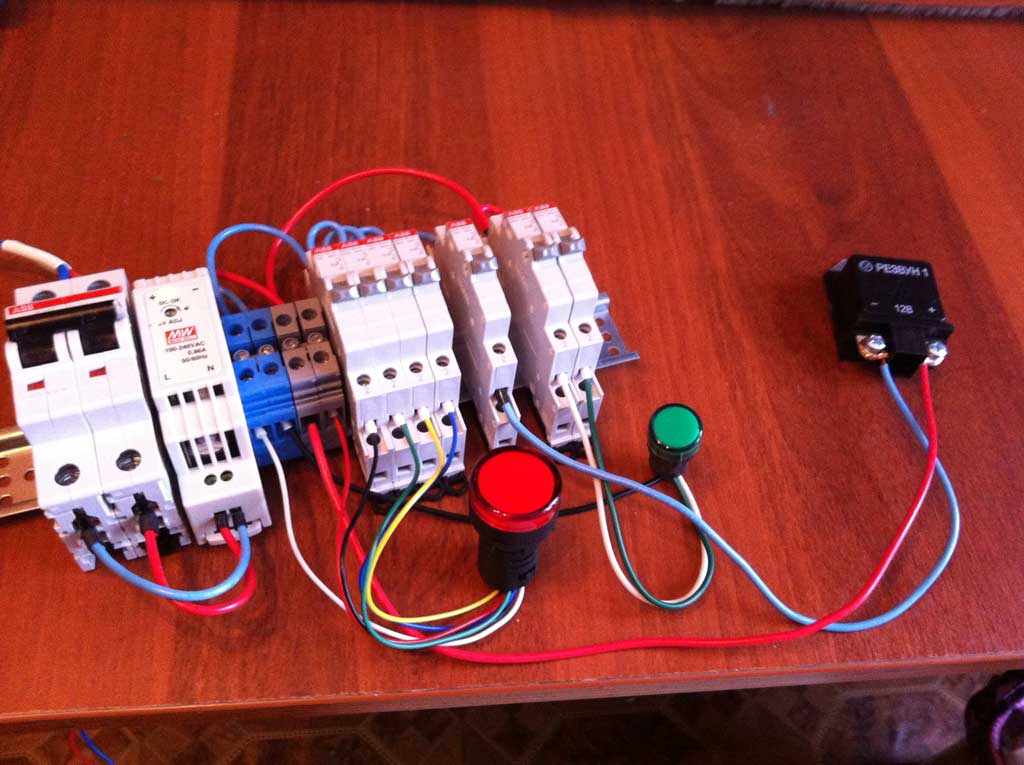

Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9

Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9
Недавно дополнительно к имеющемуся приобрел звуковой сигнализатор Резвун-9, который дает прерывистый звуковой сигнал (как у автомобилей некоторых при движении задним ходом), свето-звуковой сигнализатор Резвун-8 зеленого цвета и более "продвинутый" свето-звуковой сигнализатор Резвун-9.

Решил проверить их все вместе.
Быстренько набросал схему, собрал и протестировал.
Записал также видео на котором видно как работает каждый из сигнализаторов.
  • 0

Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения

Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения
Работу контактора от Легран, когда он отключал не приоритетную нагрузку при превышении потребления тока мы уже рассматривали.
Тогда по моей невнимательности мною был приобретен контактор Legrand 412527, который не имеет ручного управления состояния контактами.
Я поменял его на тот, что хотел приобрести с самого начала, а именно на контактор 63А 2НО Legrand 412547.
В отличие от предыдущего он имеет дополнительно ручное управление своим состоянием - при необходимости можно вручную замкнуть контакты.

В данной схеме я проверял следующее:
1
Срабатывание "группового" АВ после которого идет контактор и та нагрузка которую он питает.

2
Срабатывание реле максимального тока РМТ-101 при превышении потребляемого тока и отключение по этой причине контактора

3
Продолжение подачи напряжения на "основную" нагрузку при отключенном контакторе

4
Проверка сигнализации о том, что контактор отключился и/или напряжение 220 вольт пропало.

Фото и видео будут по мере написания статьи...
  • 0

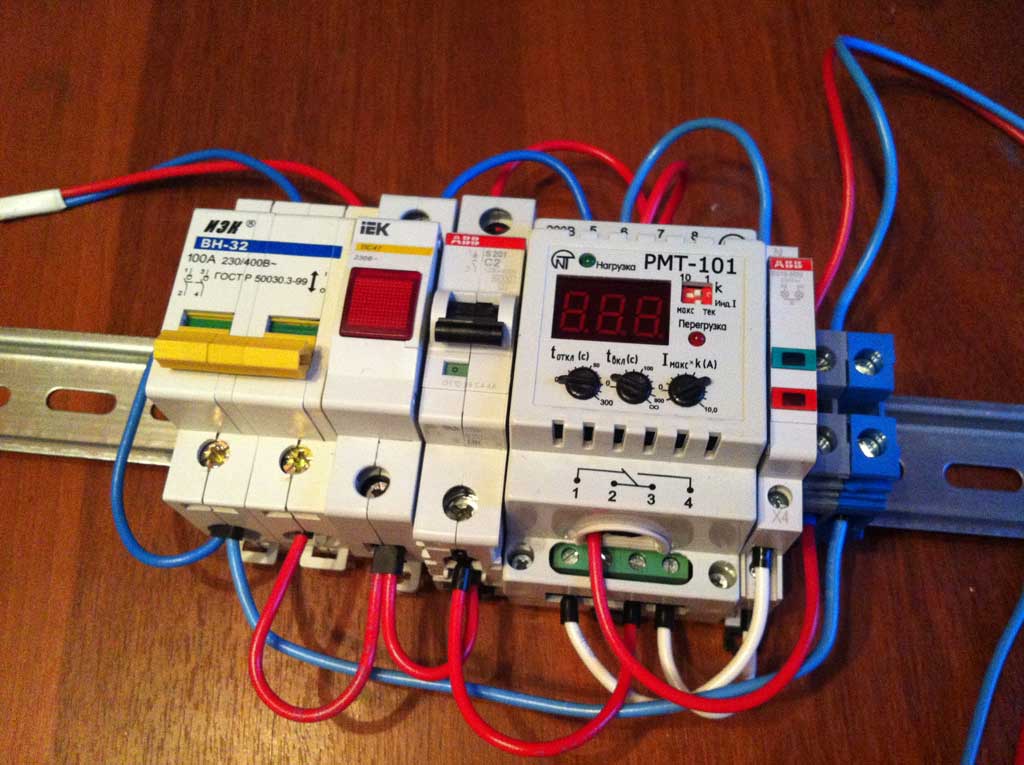

Проверка перегрузки по току при превышении потребляемого тока

Проверка перегрузки по току при превышении потребляемого тока
Проверяем срабатывание автоматического выключателя при перегрузке по току.
В качестве нагрузки выступал калорифер потребляя 6А, а в качестве АВ выступал выключатель от ABB на 2А.
Потребляемый ток замерялся реле РМТ-101

При включении калорифера на полную мощность автоматический выключатель на 2 ампера сработал секунд через 15.

Данную проверку я делал в качестве предварительной - для последующего тестирования отключения необязательной нагрузки через контактор и проверка сигнализатора предупреждающего о пропаже напряжения 220 вольт
  • 0

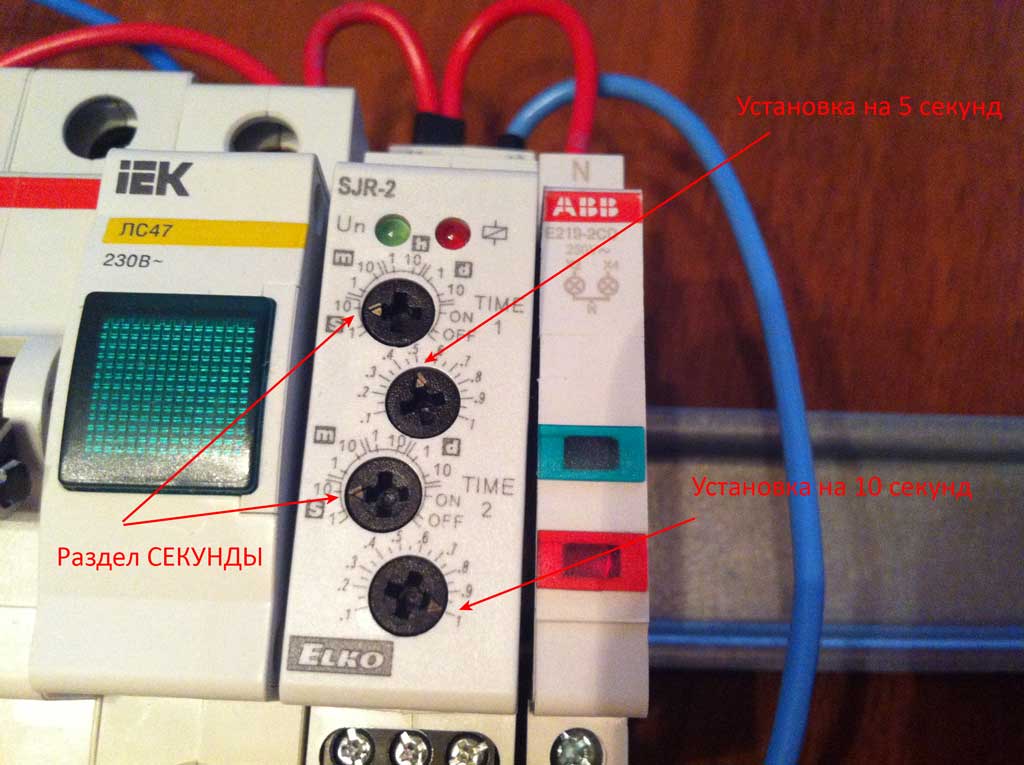

Реле времени SJR-2 на задержку включения для холодильника и морозильника

Реле времени SJR-2 на задержку включения для холодильника и морозильника
Современные и не очень холодильники очень не любят ситуации когда напряжение выключилось и сразу включилось...
Особенно они это не любят когда работает компрессор - они могут просто "приказать долго жить"...
Даже в паспорте указывается у холодильников, что после пропадания напряжение повторное включение желательно лишь через 5-10 минут - все зависит от модификации холодильника.

Для этого и используются реле времени с функцией задержки времени - когда подается напряжение, реле времени отсчитывает установленное время и только после этого включает нагрузку.

  • 80

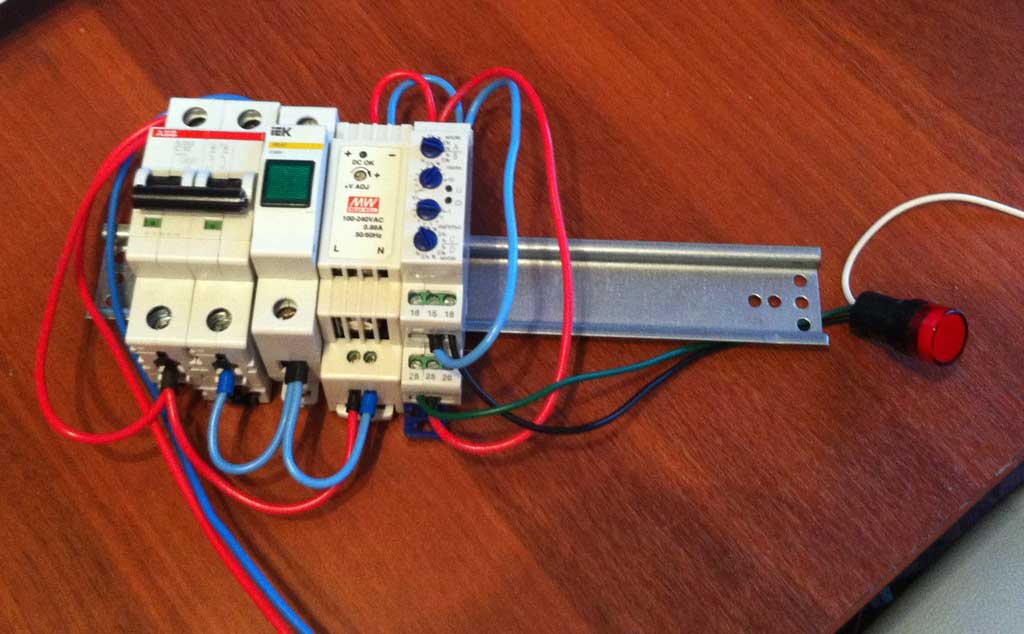

Проверка циклического реле времени РВЦ-Р-15

Проверка циклического реле времени РВЦ-Р-15
Цикличексое реле времени от Меандра РВЦ-Р-15 в исполнении 12 вольт с двумя переключающими группами контактов рассчинанных на 8А 220В.

Проверку осуществлял:
1.
со свето-звуковым ревуном "Резвун-8" на 12 вольт и

2.
со звонком от ИЕК на 220 вольт
  • 80
