Проверяем работу контактора Legrand 412527 на отключение части нагрузки

Дачник

15-01-2016, 22:22
Просмотров: 4167

Собирая щит для дачного дома я предположил, что возможна ситуация когда будет превышено потребление разрешенного количества выделенной мне мощности.
Например при похолодании кто то включит несколько калориферов и при этом кто нибудь еще включит какие нибудь мощные потребители: циркулярку, сварочный аппарат и т.п.
Ситуации могут быть разные, а результат один - при превышении потребляемой мощности вырубится все!

Чтобы это исключить я принял решение использовать в щите контактор от Legrand на 63А под артикулом - 412527
Он имеет 2 НО контакта (два нормально открытых контакта).
При подаче напряжения на катушку контактора эти контакты замыкаются и поданное на вход напряжение поступает на нагрузку.

Должен сказать, что на самом деле я ошибся при выборе контактора - надо было брать под артикулом - 412547 - такой контактор помимо всего прочего имеет возможность принудительного включение контактора...
Постараюсь поменять - не знаю получится это или нет.


Управляется этот контактор устройством РМТ-101 - реле максимального тока от Новатек.
Это реле занимает 3 модуля на дин рейке и может работать как в качестве амперметра - показывая текущее потребление тока, так и именно реле максимального тока - в этом случае данное устройство при превышении установленного заранее параметра отключает свои внутренние контакты.

По паспорту РМТ-101 может измерять и контролировать до 100А включительно.
А вот максимальный коммутируемый ток активной нагрузки своими контактами - 8А

Все бы ничего, но в наличии у него имеется всего лишь один переключающий контакт, а мне хотелось бы обрывать как фазу, так и ноль.
Для этого я и буду использовать контактор от Легран.

Хочу заметить, что многие специалисты в области электрики отмечают высокую надежность и компактность контактора Legrand 412527 на 63А с двумя нормально открытыми контактами - он занимает всего два модуля на дин рейке.
Контакторы других производителей - от ABB, Hager... занимают 3 модуля на дин рейке, что зачастую очень критично...

Для проверки контактора я собрал простенькую временную схему:
1 начальный рубильник с индикаторной лампой показывающей что мы подали напряжение на схему
2 далее реле РМТ-101 с выставленным нужным нам параметром потребляемого тока при котором надо отключать часть нагрузки
3 автомат на 1-2 ампера выступающий в качестве предохранителя для контактора или устройства для его принудительного отключения
4 собственно сам контактор Legrand 412527 и
5 сдвоенная индикаторная лампочка для наглядной индикации состояния питания:
- Нагрузки 1 - это не отключаемая нагрузка - в моем случае лампа накаливания
- Нагрузки 2 - это отключаемая нагрузка - в моем случае использовался калорифер.

Реле РМТ-101 можно настроить на два режима работы при отслеживании потребляемого тока - от 1 до 10 А и до 100А
Для этого имеется маленький ползунковый переключатель.

Для тестирования я использовал режим измерения тока до 10А и выставил порог срабатывания реле где то на 6А поскольку калорифер в максимальном своем режиме работы потребляет где то около 7А и мне требовалось гарантированное срабатывание реле при тестировании.

Далее в настройках реле можно указать период времени который предоставляется на восстановление режима потребления тока.
Другими словами это то время, которое реле ждет прежде чем включиться снова и если потребитель, который вызвал срабатывание реле отключился или автоматически или принудительно, то реле включится и снова подаст напряжение на НАГРУЗКУ 2.

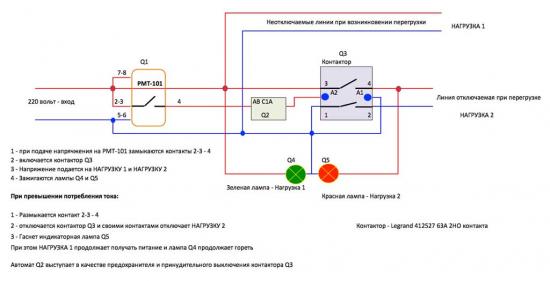

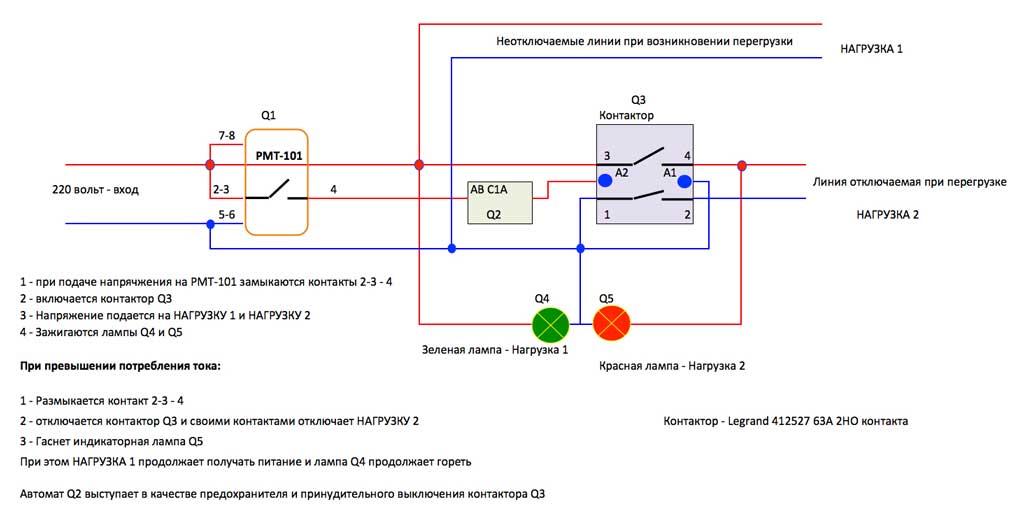

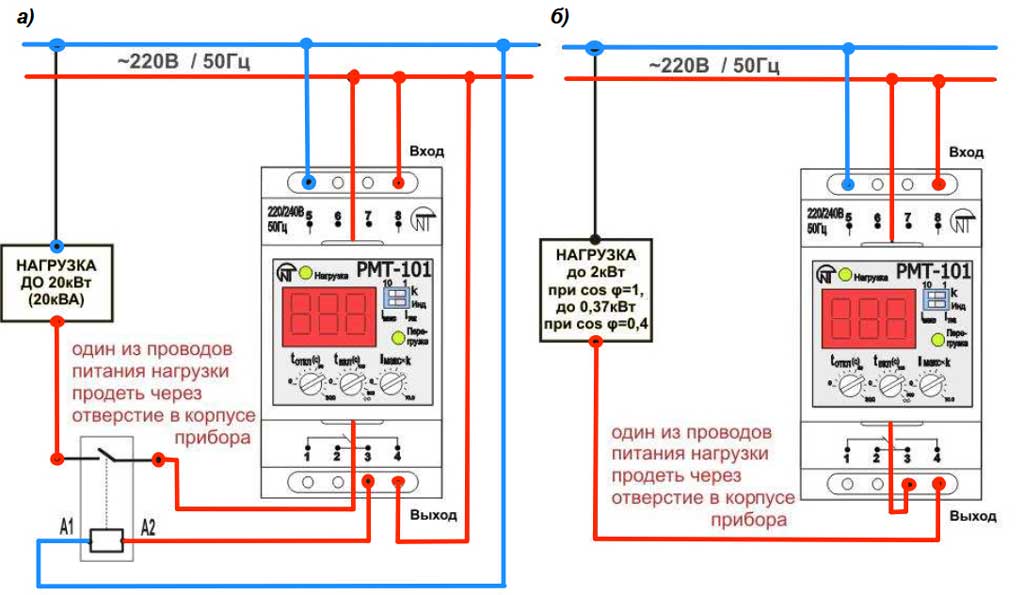

Ниже я прилагаю схему которую собрал для тестирования и монтажную схему реле РМТ-101 из паспорта:
Проверяем работу контактора Legrand 412527 на отключение части нагрузки
Проверяем работу контактора Legrand 412527 на отключение части нагрузки



Проверяем работу контактора Legrand 412527 на отключение части нагрузки
Проверяем работу контактора Legrand 412527 на отключение части нагрузки
Проверяем работу контактора Legrand 412527 на отключение части нагрузки

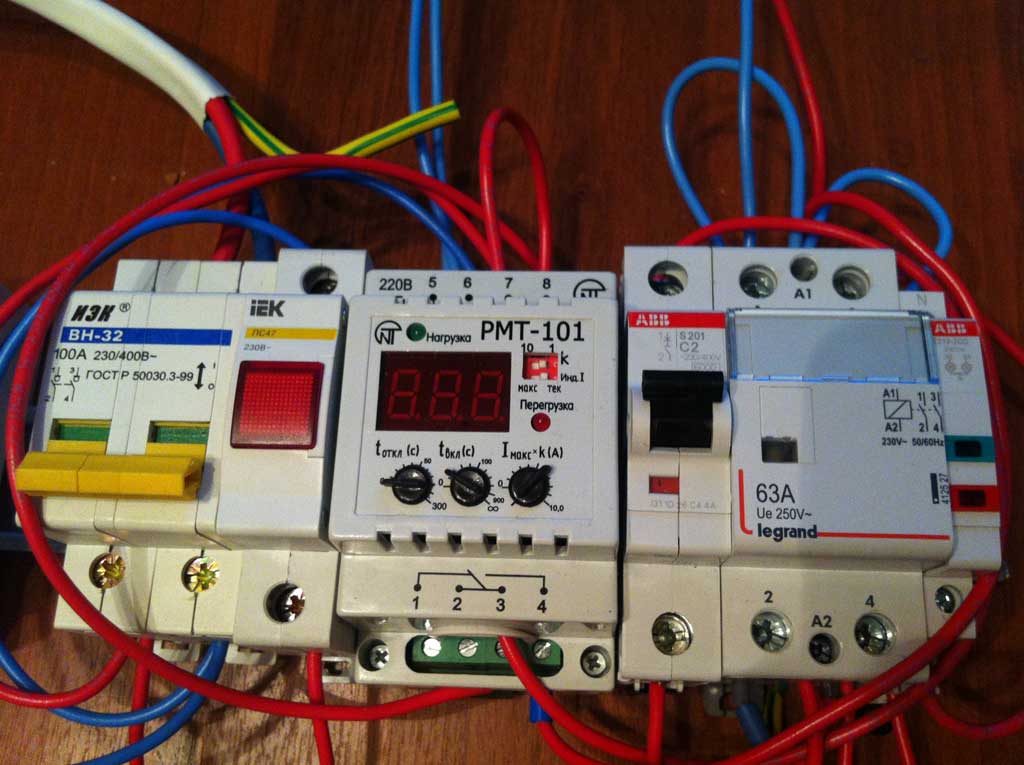

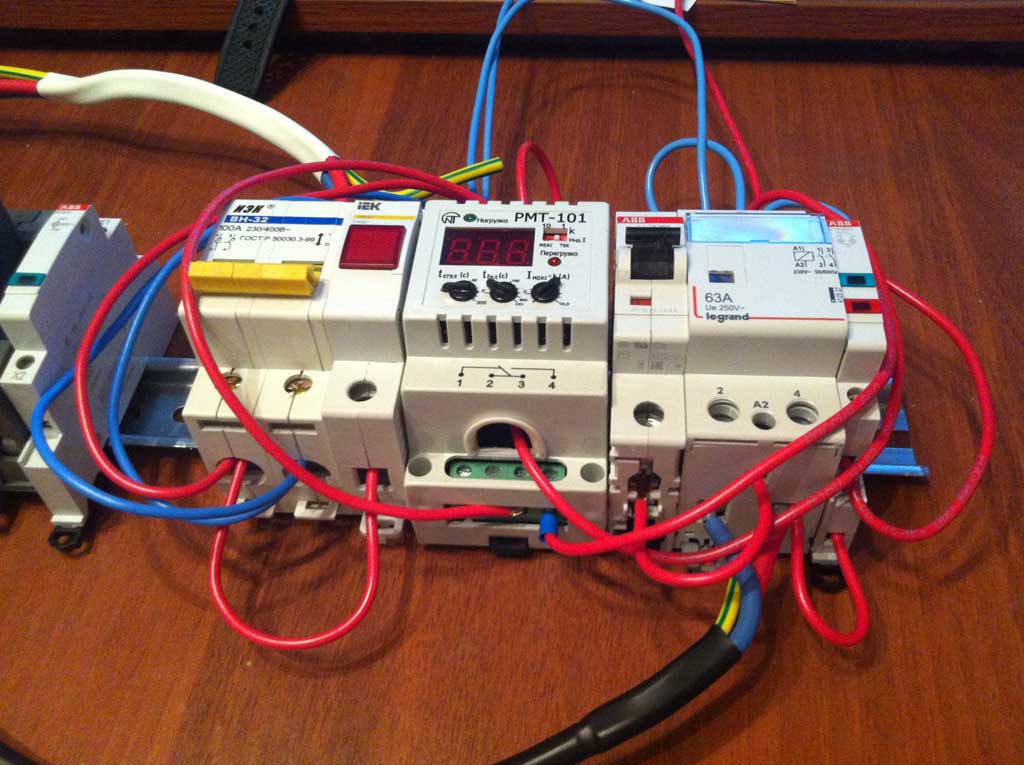

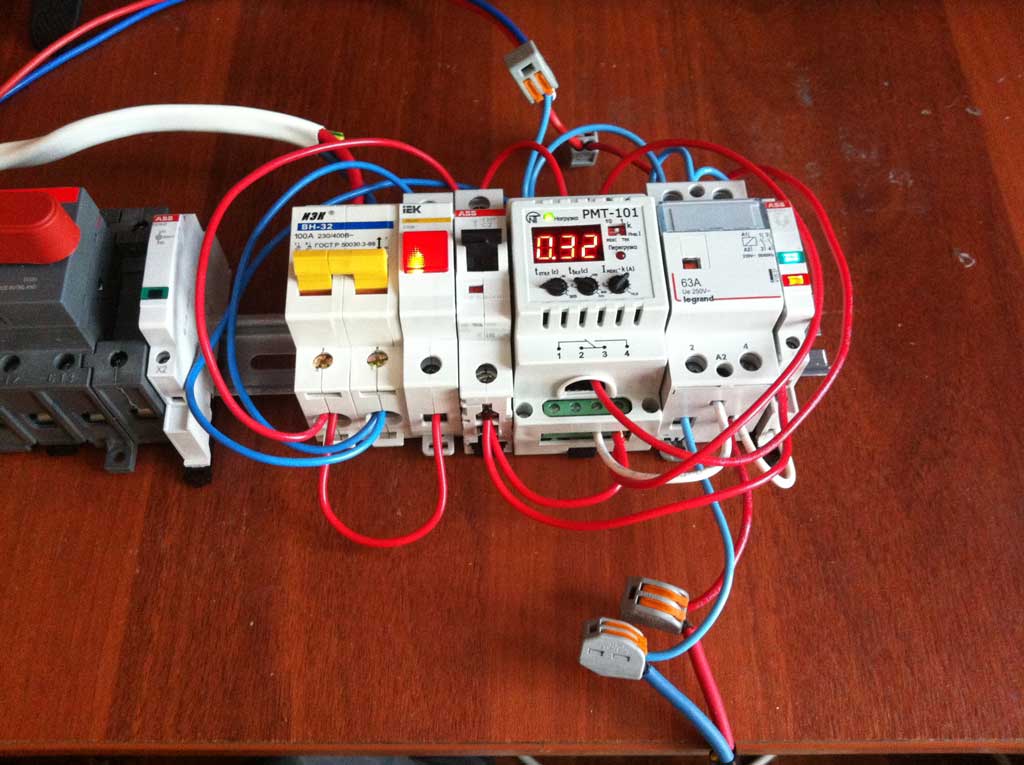

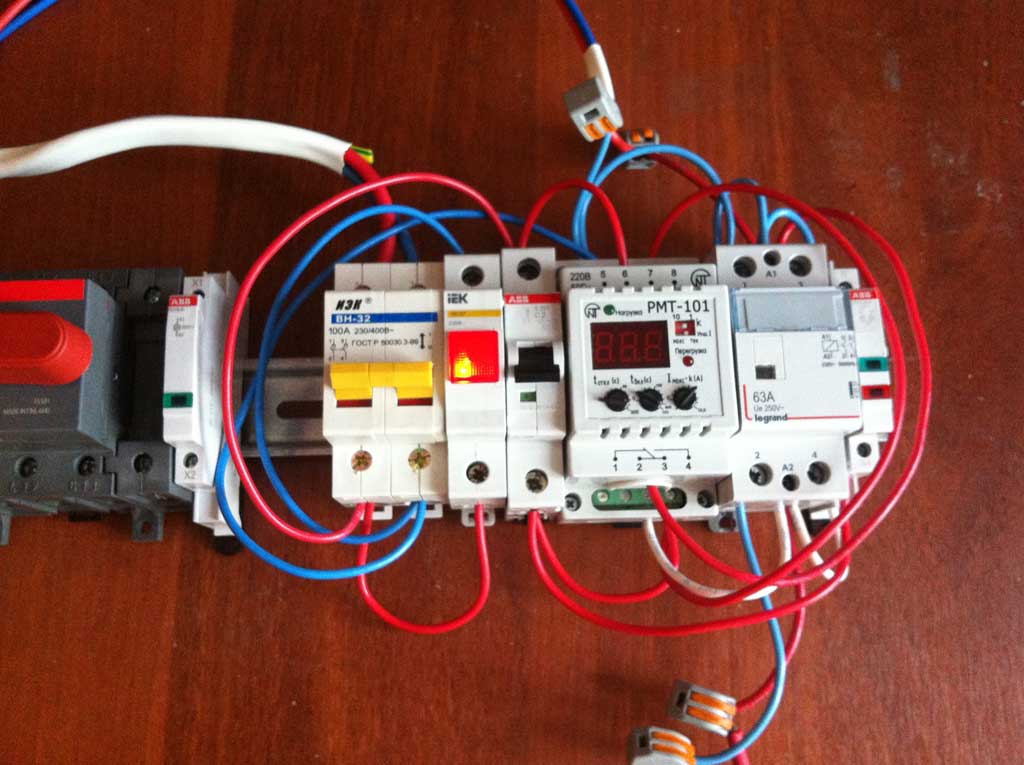

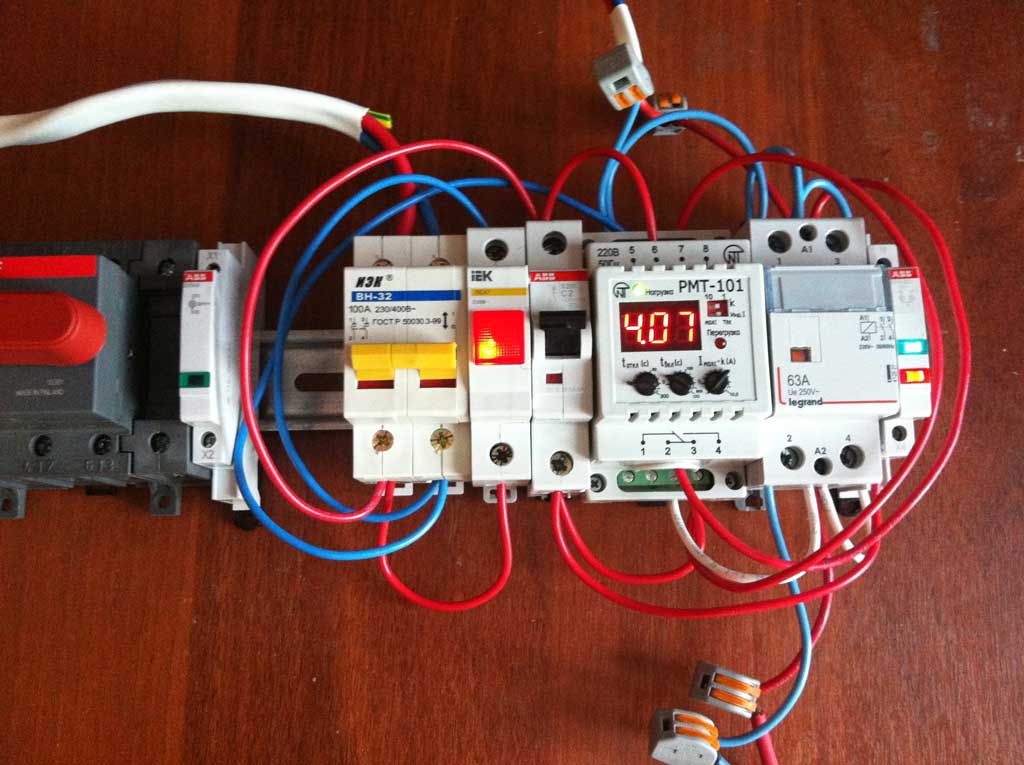

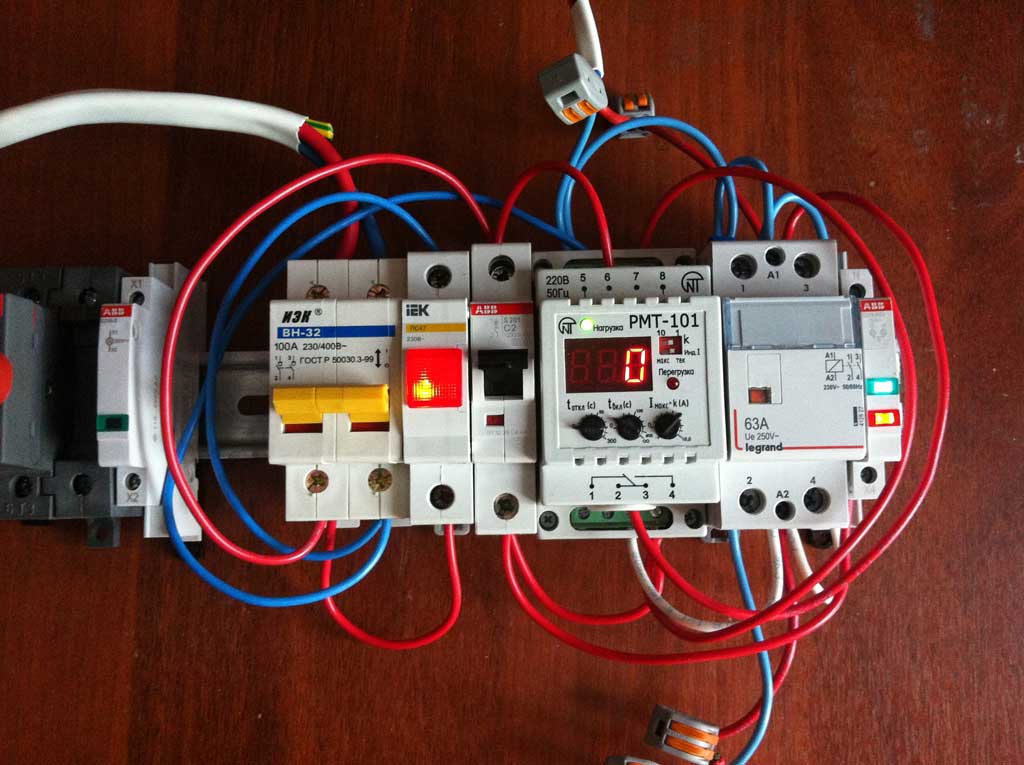

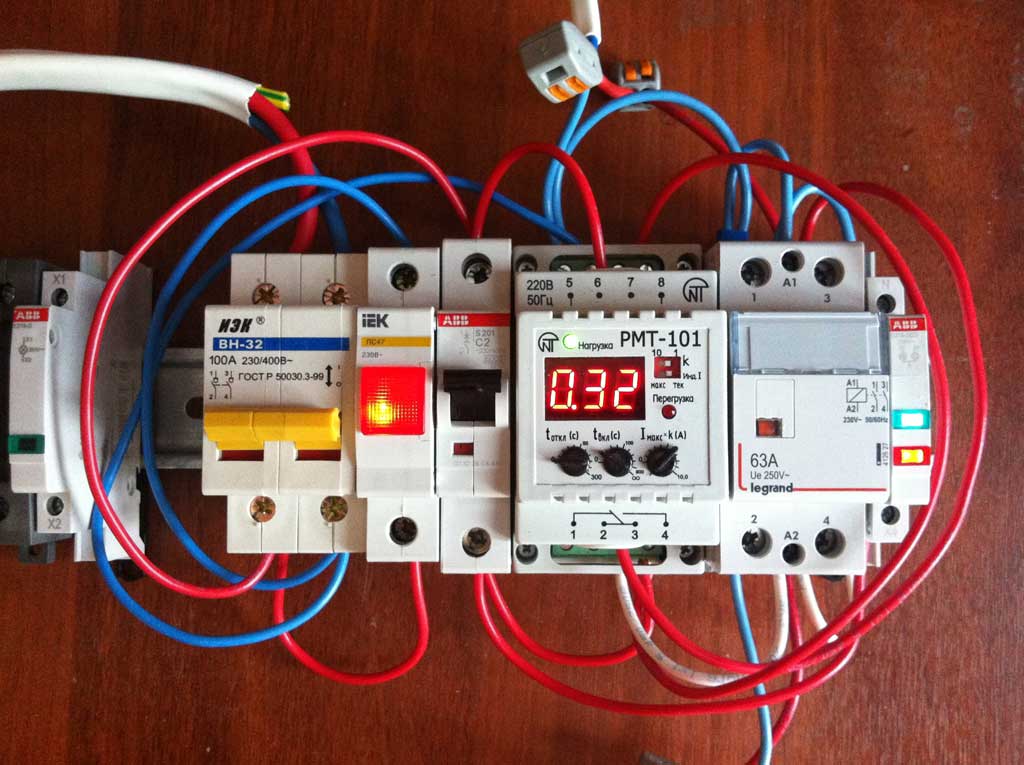

Схему собирал временную, так что не обессудьте.
Все соответствует выше приведенной электрической схеме. Чуть позже сделаю видео.

По логике работы все работает так, как и ожидалось:
- ток меряется у всех потребителей через проводник фазный, который пропущен через реле
- при превышении потребляемого тока отключается НАГРУЗКА 2 и об этом нам говорит индикаторная лампа.
- НАГРУЗКА 1 при этом продолжает работать о чем нам также говорит индикаторная лампа.

У себя в качестве НАГРУЗКИ 1 я использую циркуляционный насос котла, свет на кухне, работу холодильников, низковольтные потребители: домофон, охрана, ворота...
В качестве НАГРУЗКИ 2 использую свет и розетки в комнатах и гараж.

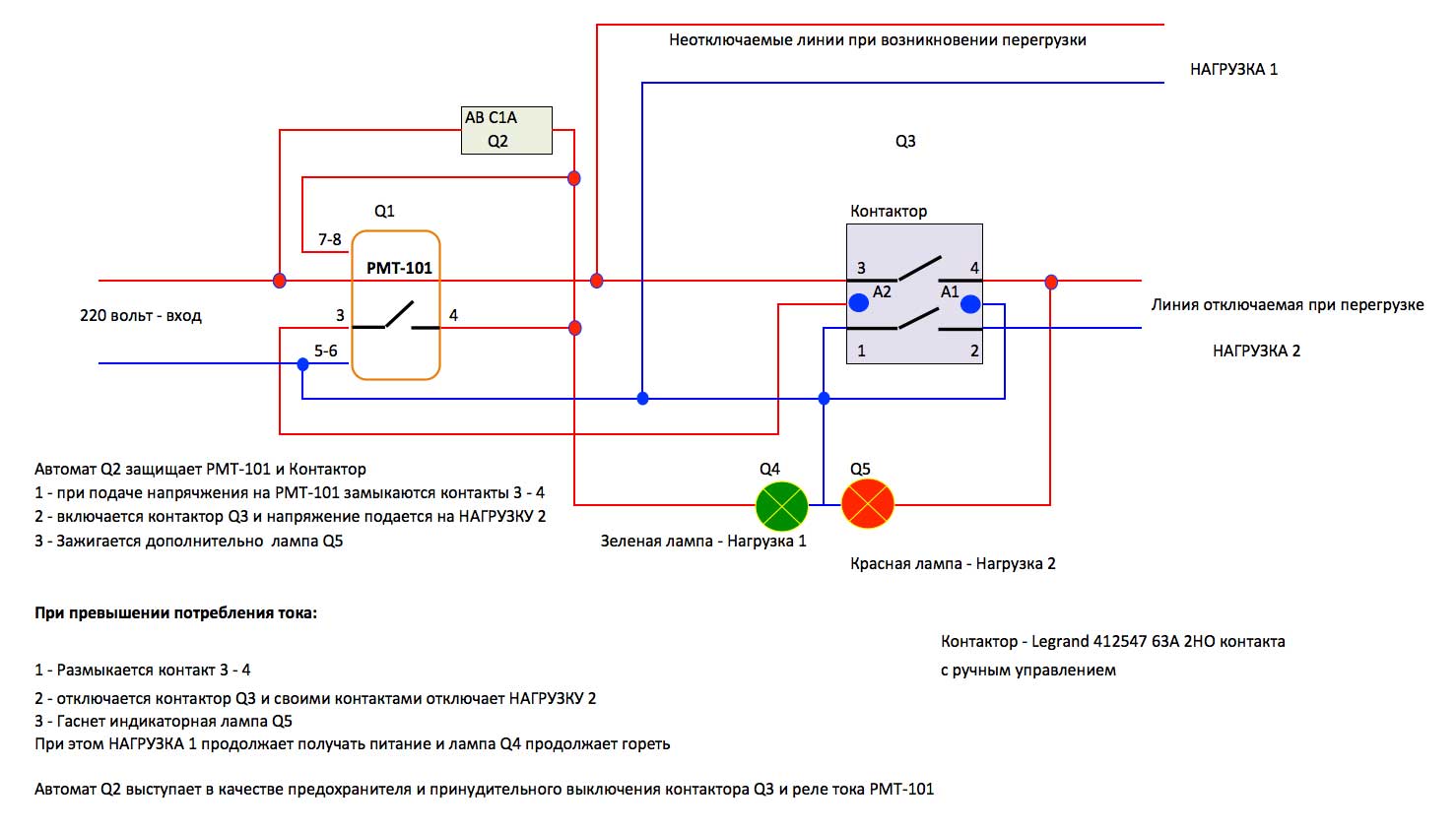

Изменил схему с тем, чтобы автомат защищал как контактор, так и реле нагрузки.
Получилось так:
Проверяем работу контактора Legrand 412527 на отключение части нагрузки


Если сработает автомат, то он отключит как реле тока, так и контактор.
Именно в этой ситуации было бы не плохо иметь контактор с возможностью ручного управления.
Напоминаю, что индикаторные лампочки здесь стоят только для индикации работы - при тестировании самой схемы...

Вот видео:


Дополнительные фото по схеме представленной на видео:

1
Вид сверху
Снизу через Ваго кабель идет на калорифер.
С верхних Ваго - питается наша не отключаемая лампа
На рубильник ИЕК соответственно приходит основное напряжение
Проверяем работу контактора Legrand 412527 на отключение части нагрузки

2

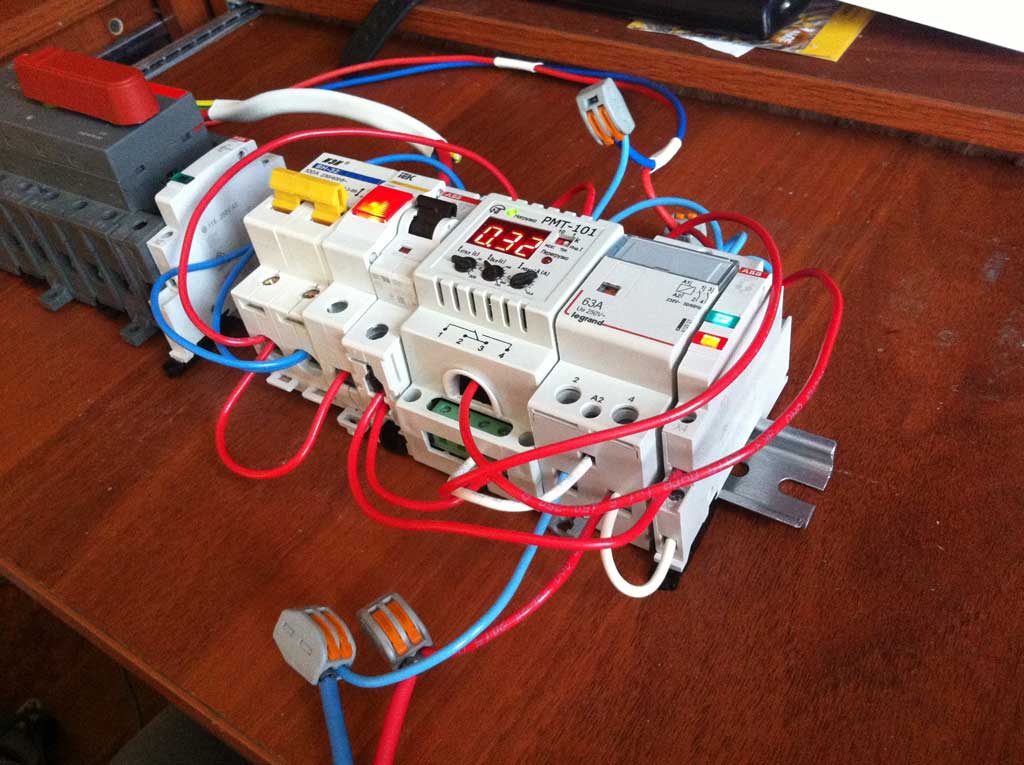

Вид сбоку
Рубильник вдали здесь не используется...
Проверяем работу контактора Legrand 412527 на отключение части нагрузки

3

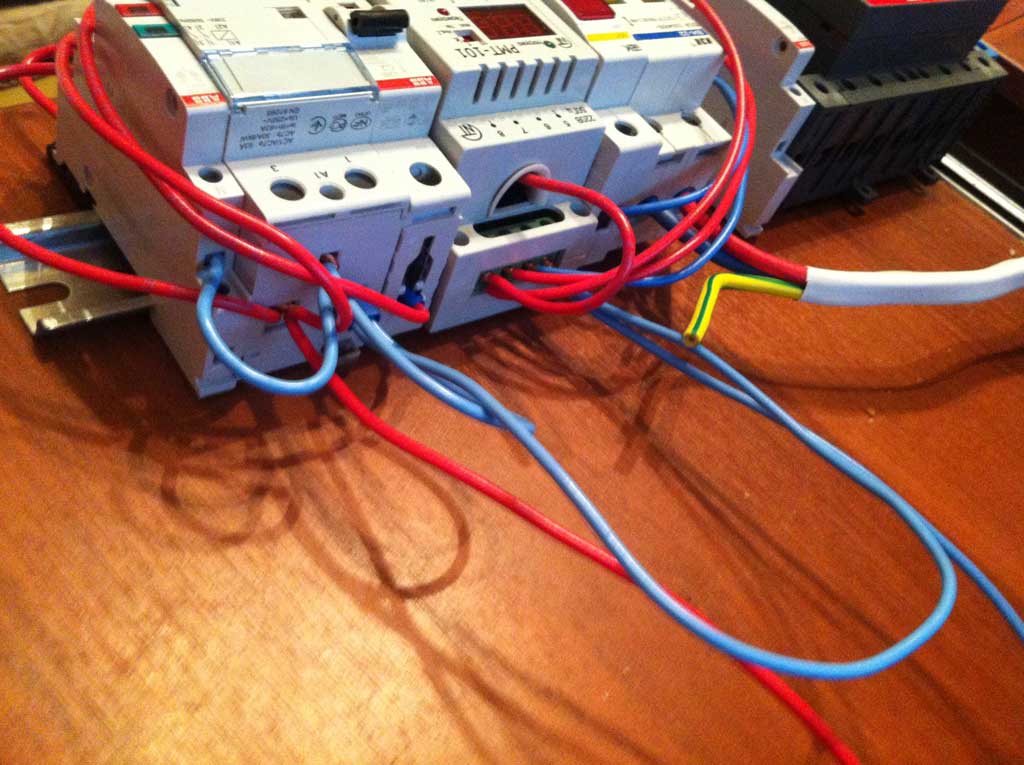

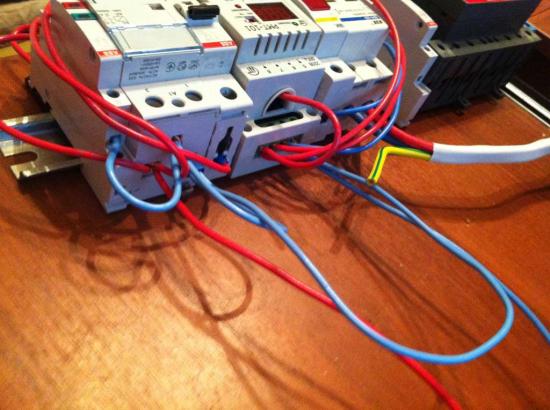

Вид с задней части схемы
Проверяем работу контактора Legrand 412527 на отключение части нагрузки

4
Подаем через рубильник напряжение питания.
Нагрузки никакой нету - потребление тока 0А
Зеленая лампочка и красная лампочка справа говорят о том, что напряжение на линии нагрузки подается.
Проверяем работу контактора Legrand 412527 на отключение части нагрузки

5

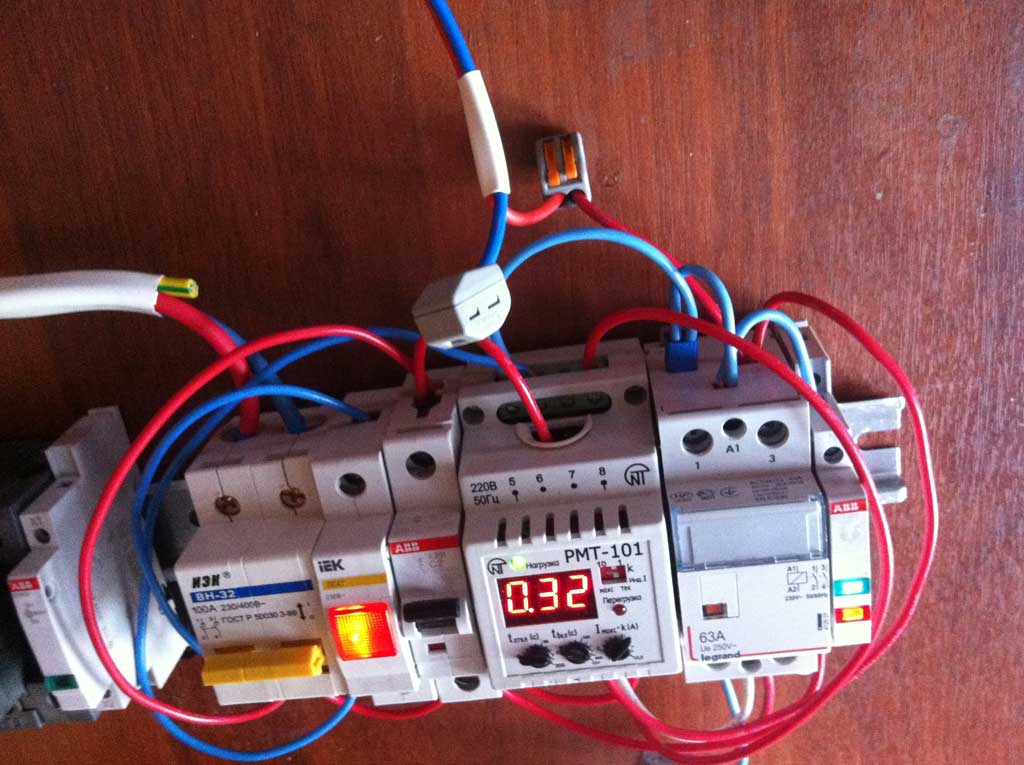

Включаем настольную лампу в качестве постоянной не отключаемой нагрузки - сразу видим потребляемый ток - 0,32А
Лампа у меня на 75 ватт...
Проверяем работу контактора Legrand 412527 на отключение части нагрузки

6

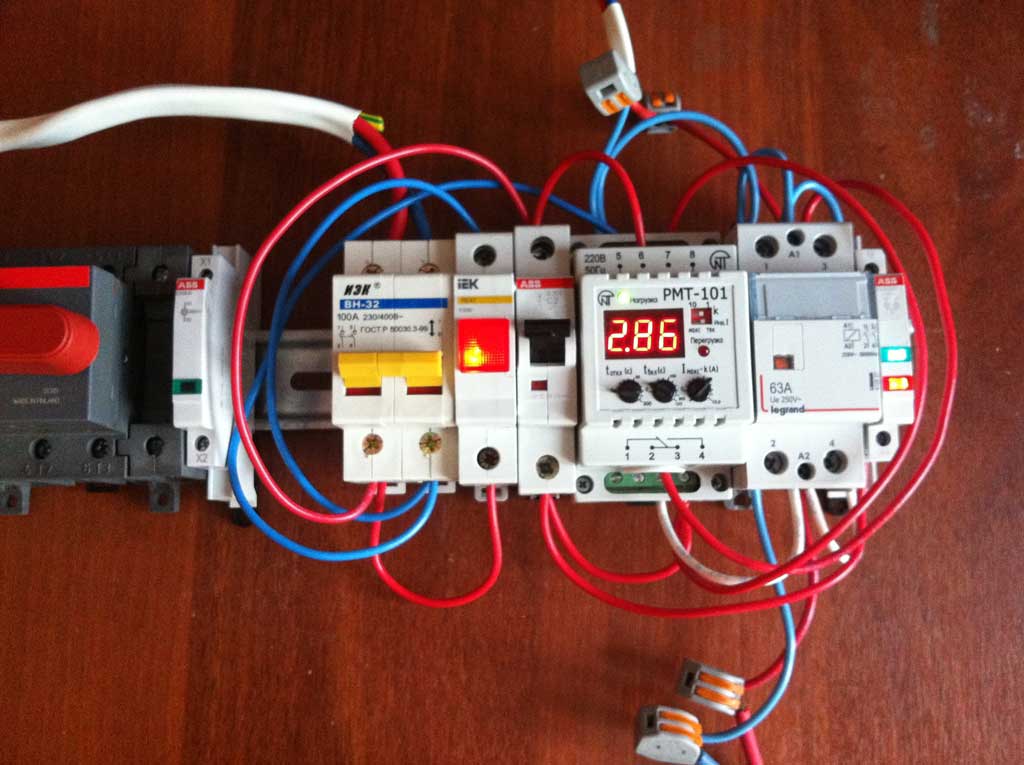

Дополнительно включаем первую секцию калорифера - видим увеличение потребления тока.
На реле я выставил порог срабатывания где то 6А
Проверяем работу контактора Legrand 412527 на отключение части нагрузки

7
Если отключив первую секцию калорифера и включить вторую секцию, то видим что потребление возрастает.
Соответственно обе секции потребляют чуть больше 6А и если их включить обе, то должно сработать реле тока
Проверяем работу контактора Legrand 412527 на отключение части нагрузки

8

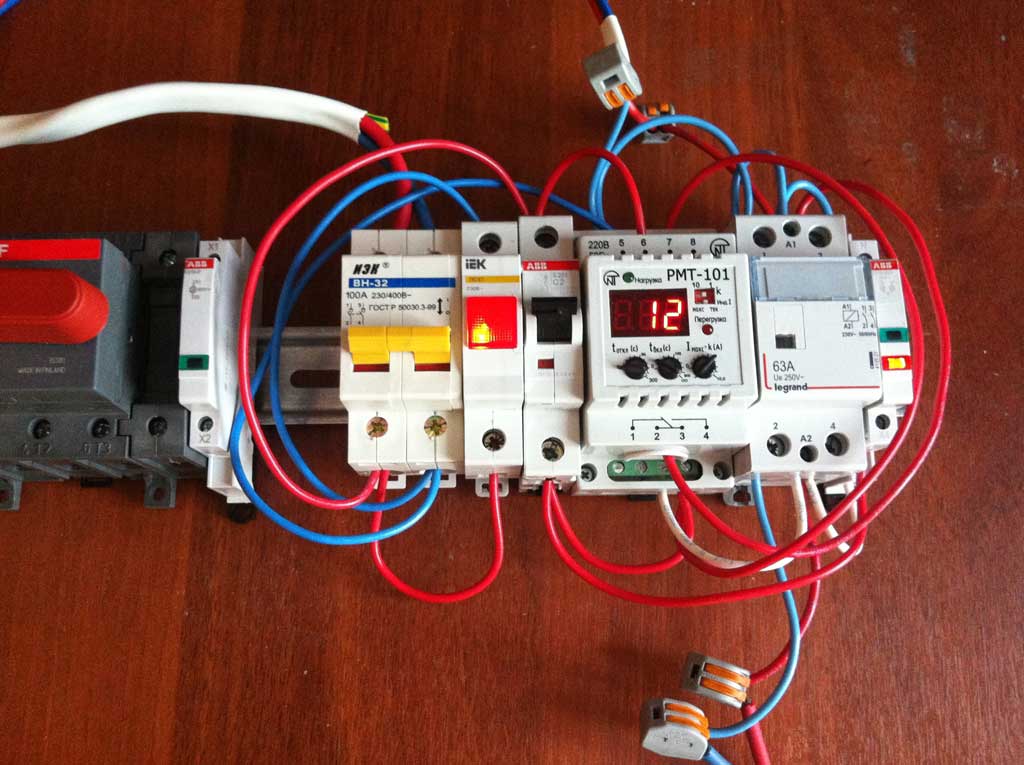

Включаем обе секции и реле РМТ-101 срабатывает отключая контактор.
Начинается обратный отсчет времени на реле (сейчас на фото показано что осталось 12 сек до повторного включения) после которого реле снова включится и если нагрузка будет уменьшена, то контактор снова будет подключен.
При этом видим, что индикаторная лампочка показывающая подачу напряжения на отключаемую часть погасла.
Лампа при этом продолжает светить как обычно.
Задержка по времени на включение регулируется средним потенциометром на реле тока. При поданном напряжении при вращении этой ручки можно увидеть выставляемое значение.

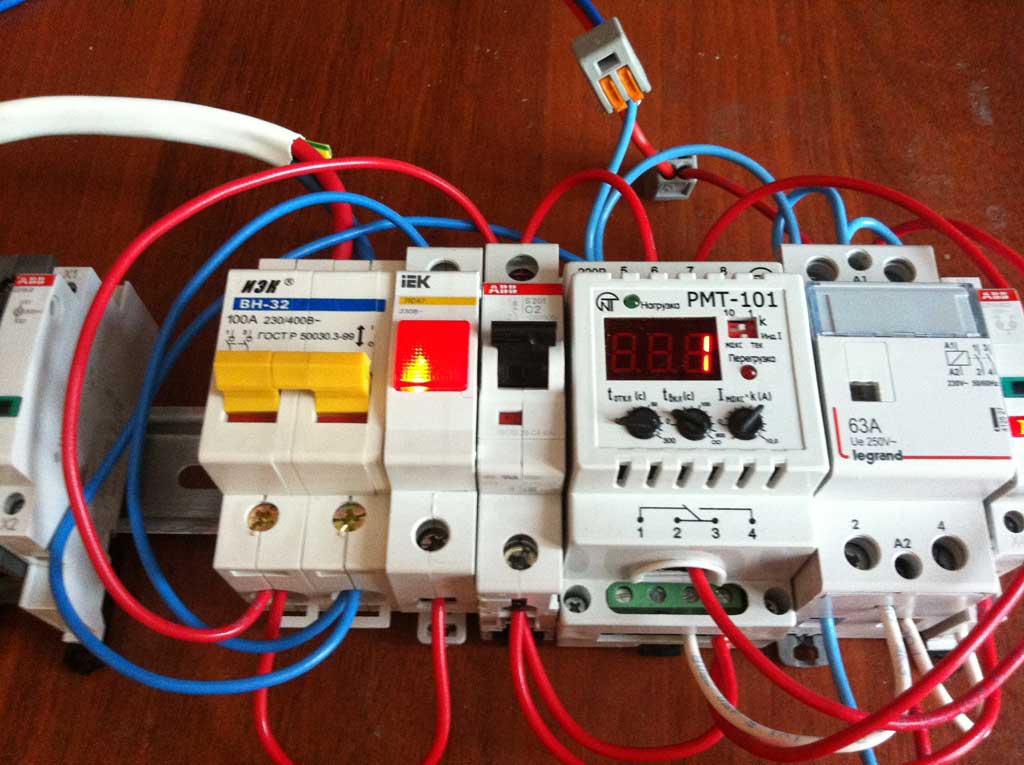

Проверяем работу контактора Legrand 412527 на отключение части нагрузки

9
Осталось 1сек до повторного включения контактора через реле тока.
Если нагрузка так же продолжает потреблять ток сверх установленного порога, то контактор не включится.
Это будет происходить до тех пор, пока не будет отключен какой либо прибор потребляющий слишком много...
Проверяем работу контактора Legrand 412527 на отключение части нагрузки

10
Если выключить автомат или он сработает, то контактор и реле тока будут отключены.
При этом нагрузка не отключаемая будет работать все равно.
лампочки конечно же не горят сейчас - по схеме такое подключение. Но я их в схему включал просто для наглядности...
Проверяем работу контактора Legrand 412527 на отключение части нагрузки


Можно сказать, что испытания прошли успешно!
