Выносной щиток с лампочками для циркуляционного насоса ТТ котла


Выносной щиток с лампочками для циркуляционного насоса ТТ котла
У меня на даче для отопления используется твердо топливный (ТТ) котел Dragon ТА 15 с коллекторной разводкой.
Соответственно для его функционирования необходим циркуляционный насос.

У меня используется циркуляционный насос Wilo Star RS 25-4 RG который стоит на подаче.
Для полноценной работы ТТ котла необходимо наличие напряжения на циркуляционном насосе, который "газгоняет" теплоноситель по системе.

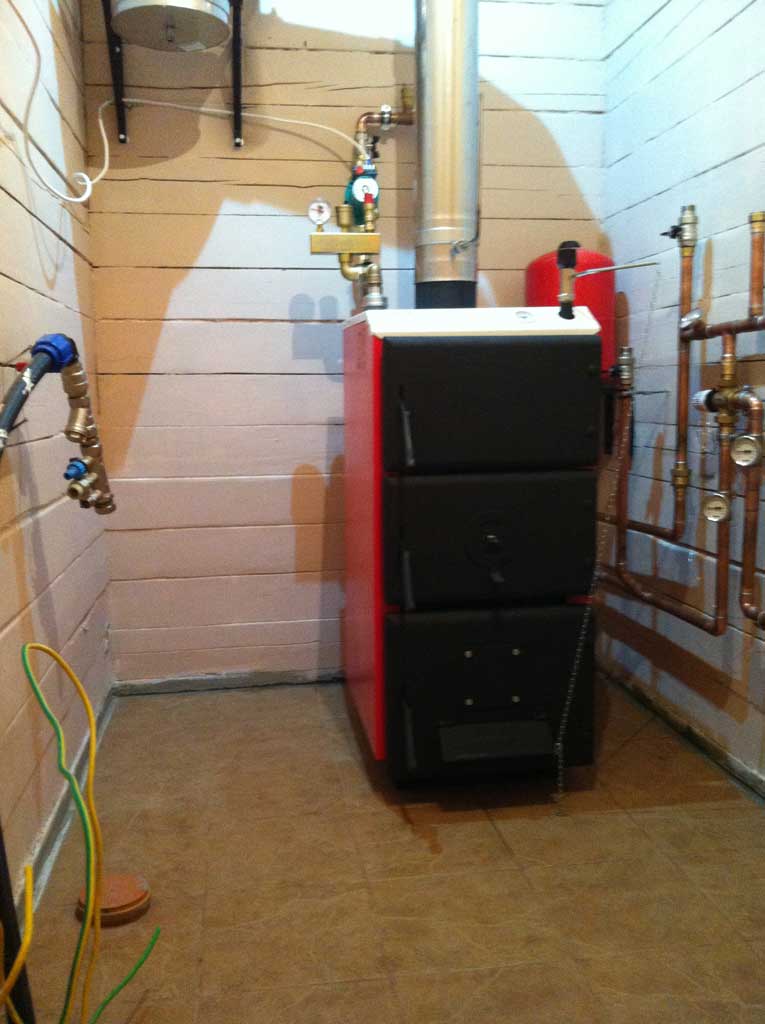

Мой котел Драгон ТА15 в топочной:
Выносной щиток с лампочками для циркуляционного насоса ТТ котла


Инструкция к циркуляционному насосу - Wilo_Star_RS_25_4_RG_4035758.pdf [199,63 Kb] (cкачиваний: 10)


Однако постоянно держать его включенным смысла нету.
Когда котел растапливается тогда и нужно включать насос.
У меня линия питания циркуляционного насоса идет от отдельного электрощита в топочной. Соответственно включение насоса производится автоматическим выключателем в щите, а не бытовой электровилкой.

Однако может случиться так, что человек просто забудет включить насос в сеть и это может привести к плачевным результатам.
Для этого я решил продублировать световую сигнализацию о подаче напряжения на циркуляционный насос.

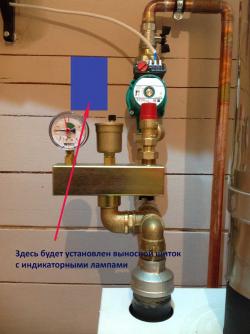

Стрелкой указано в каком месте будет установлен выносной щиток:
Выносной щиток с лампочками для циркуляционного насоса ТТ котла


Схема выносного щита достаточно проста:
- используются две индикаторные лампочки и... все!

Логика работы лампочек в щитке такова:
- Если напряжение на циркуляционный насос не подается, то в боксе светится красная лампочка, а
- Если напряжение в основном щите мы включили нашим выключателем, то в выносном щитке включается зеленая лампочка, а красная гаснет.

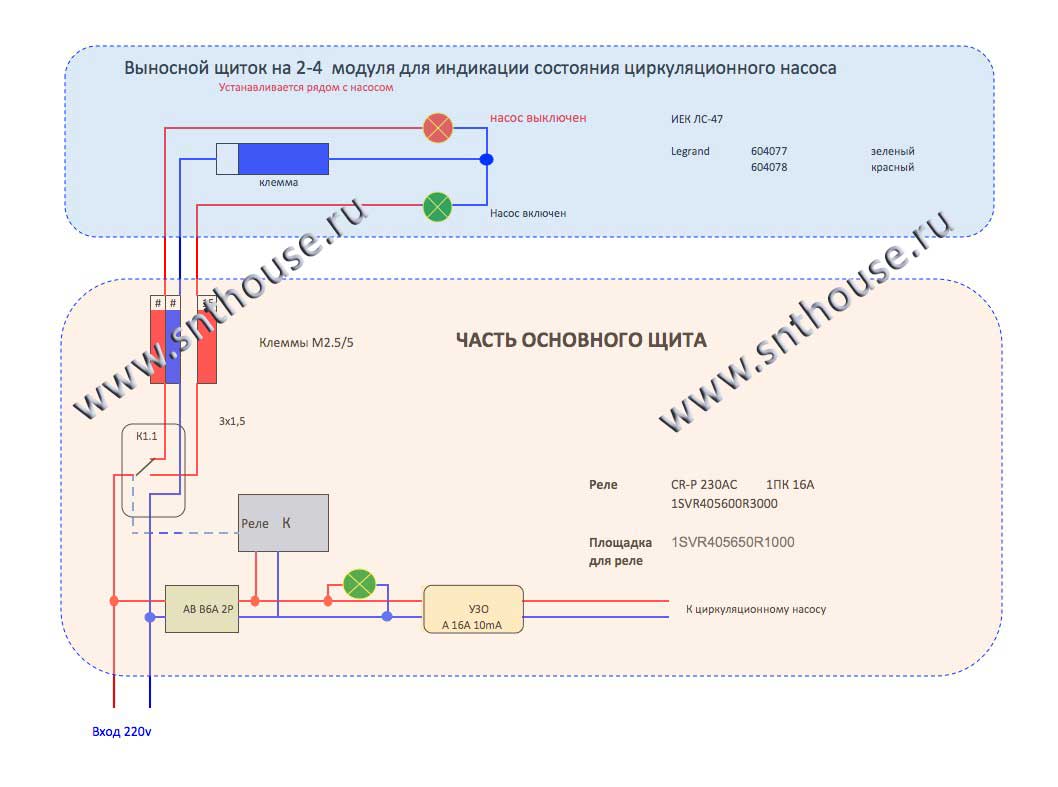

Вот сама схема:
Выносной щиток с лампочками для циркуляционного насоса ТТ котла


Используемые компоненты:
1
Щиток от ИЕК "КМПн 2/4 на 4 модуля накладной с прозрачной дверкой"
Артикул: MKP42-N-04-30-12
Обошелся всего в 87руб.

2
Пара лампочек индикаторных тоже от ИЕК - ЛС-47
красная - MLS10-230-K04 - 83 руб
зеленая - MLS10-230-K06 - 83 руб

3
Клеммник ABB М4/6 N на DIN-рейку 4мм.кв. синий
Купил за 43 руб.

4
Реле с одним переключающимся контактом от ABB
Реле ABB CR-P230AC1 230B AC 1ПК (16А)
1SVR405600R3000
Купил за 263 руб

5
Цоколь ABB CR-PSS (стандартный) для реле CR-P
Артикул: 1SVR405650R1000
Купил за 192 руб

Приобретал в магазине www.shop220.ru

По факту свечение лампочек от ИЕК мне не понравилось.
В результате заказал индикаторные лампочки от Legrand:
- красная - 604078 - 213 руб
- зеленая - 604077 - 222 руб

Они ярче светят...

Вот данные по компонентам реле:
Это площадка для реле CR-P; вид сверху:
Выносной щиток с лампочками для циркуляционного насоса ТТ котла

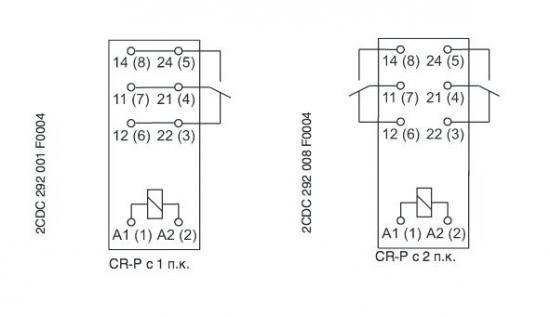

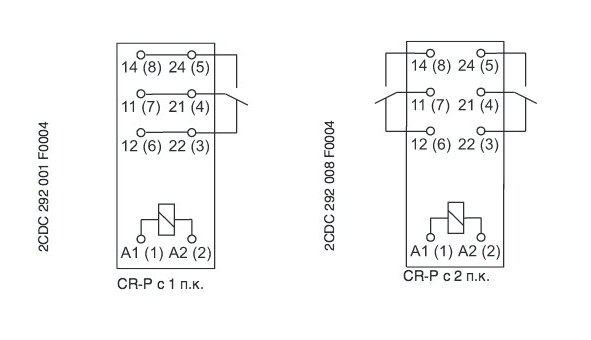

Это схема самого реле.
Дано два варианта: для одного переключающего контакта и для двух:
Выносной щиток с лампочками для циркуляционного насоса ТТ котла

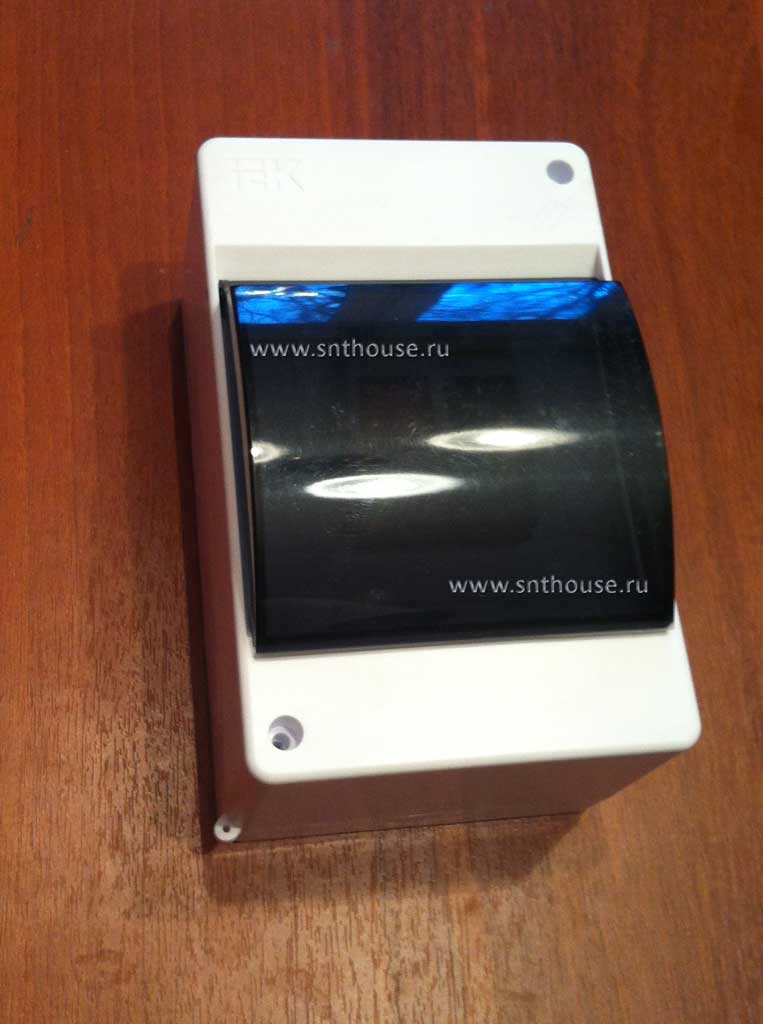

Вот щиток с закрытой и открытой крышкой:

Выносной щиток с лампочками для циркуляционного насоса ТТ котла Выносной щиток с лампочками для циркуляционного насоса ТТ котла

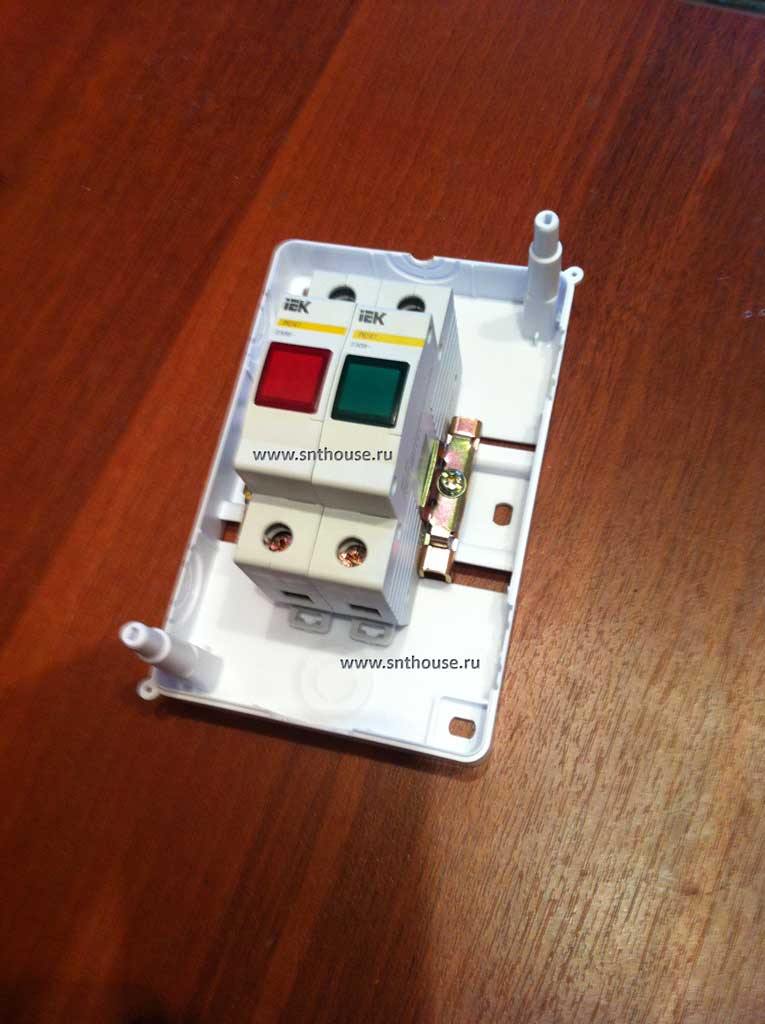

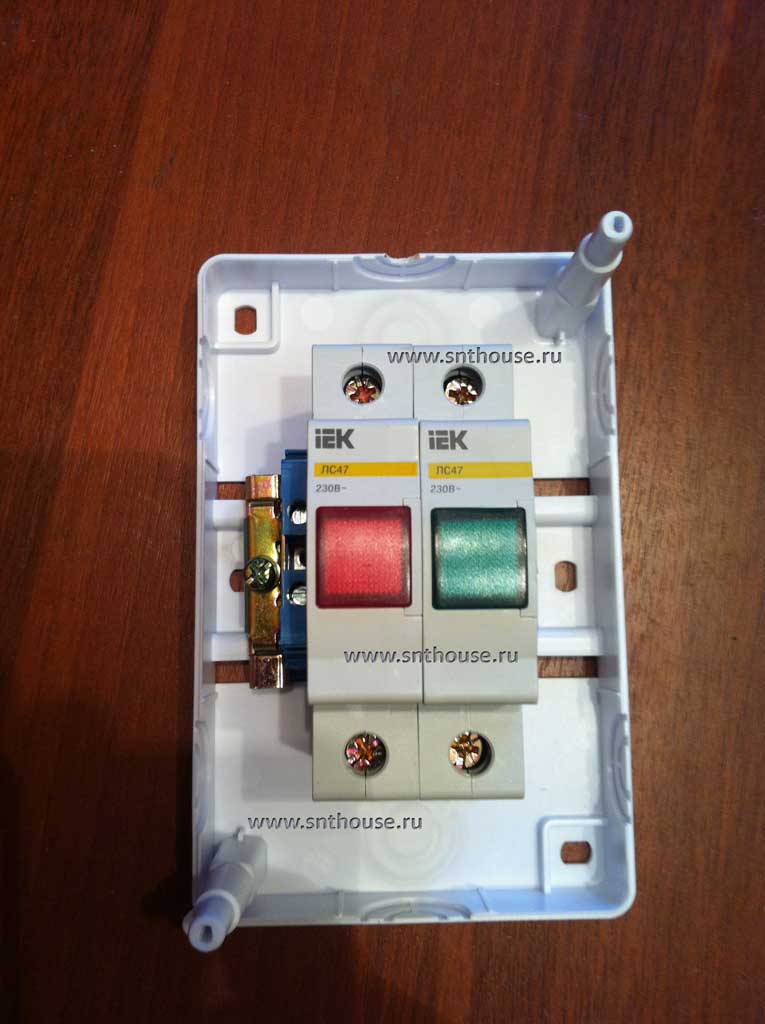

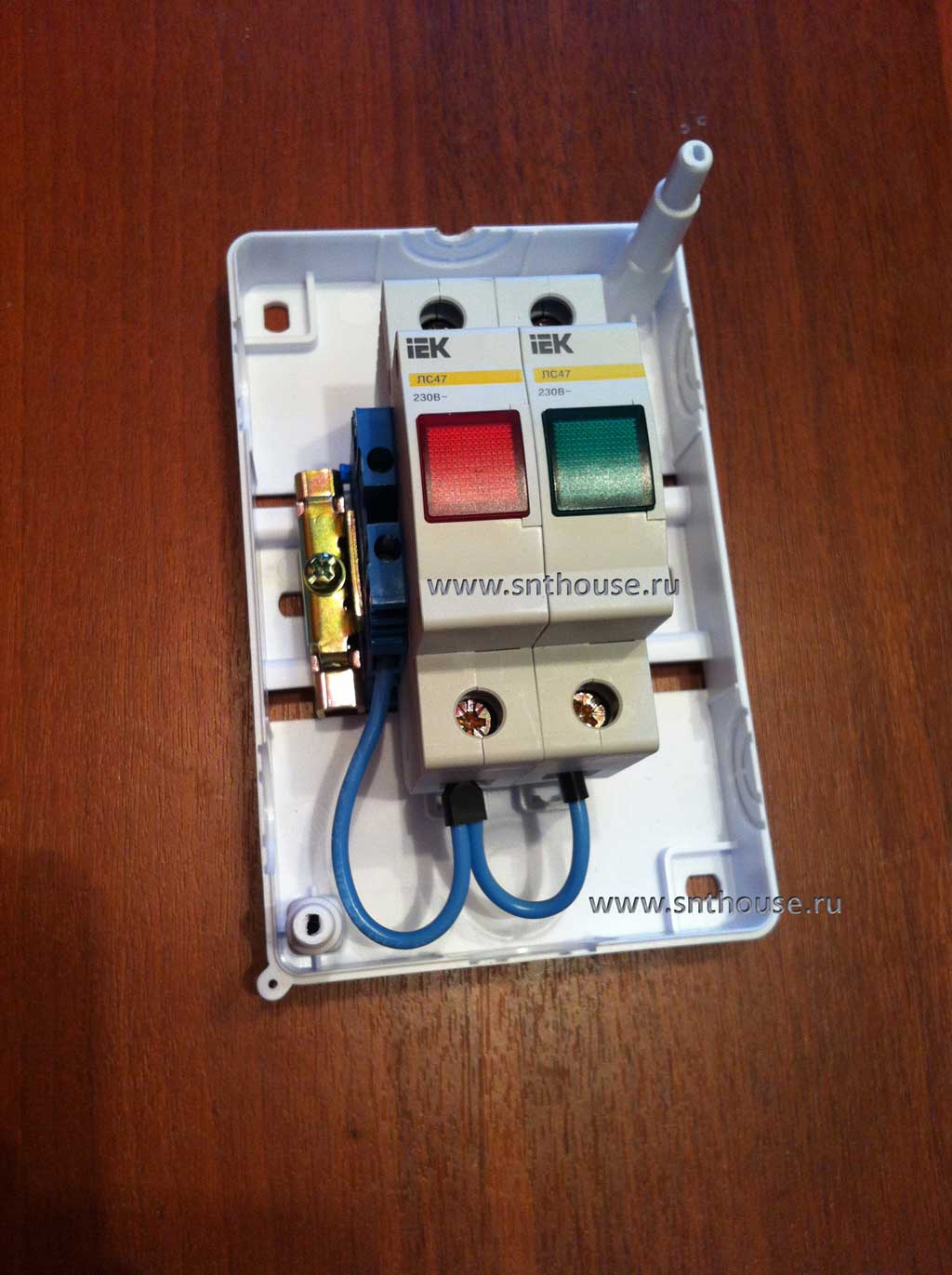

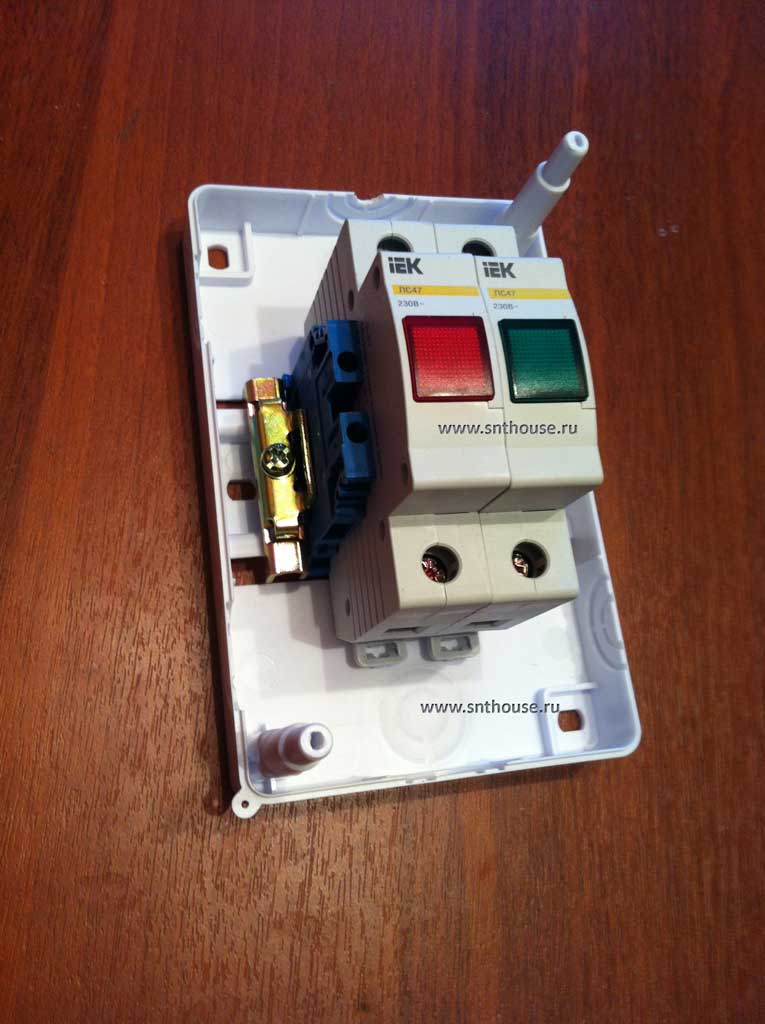

Устанавливаем в щиток пару лампочек, одну клемму и пару боковых ограничителей от ИЕК:

Выносной щиток с лампочками для циркуляционного насоса ТТ котла Выносной щиток с лампочками для циркуляционного насоса ТТ котла Выносной щиток с лампочками для циркуляционного насоса ТТ котла

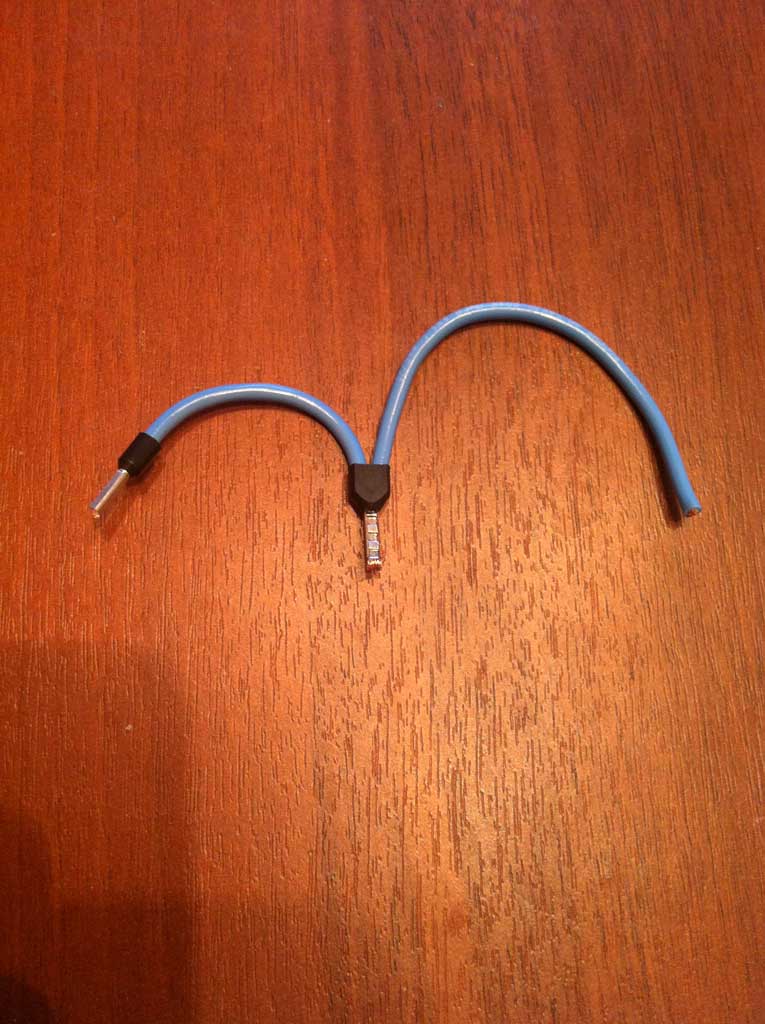

Для соединения я использовал пару отрезков ПуГВ на полтора квадрата которые обжал наконечниками:

Выносной щиток с лампочками для циркуляционного насоса ТТ котла Выносной щиток с лампочками для циркуляционного насоса ТТ котла

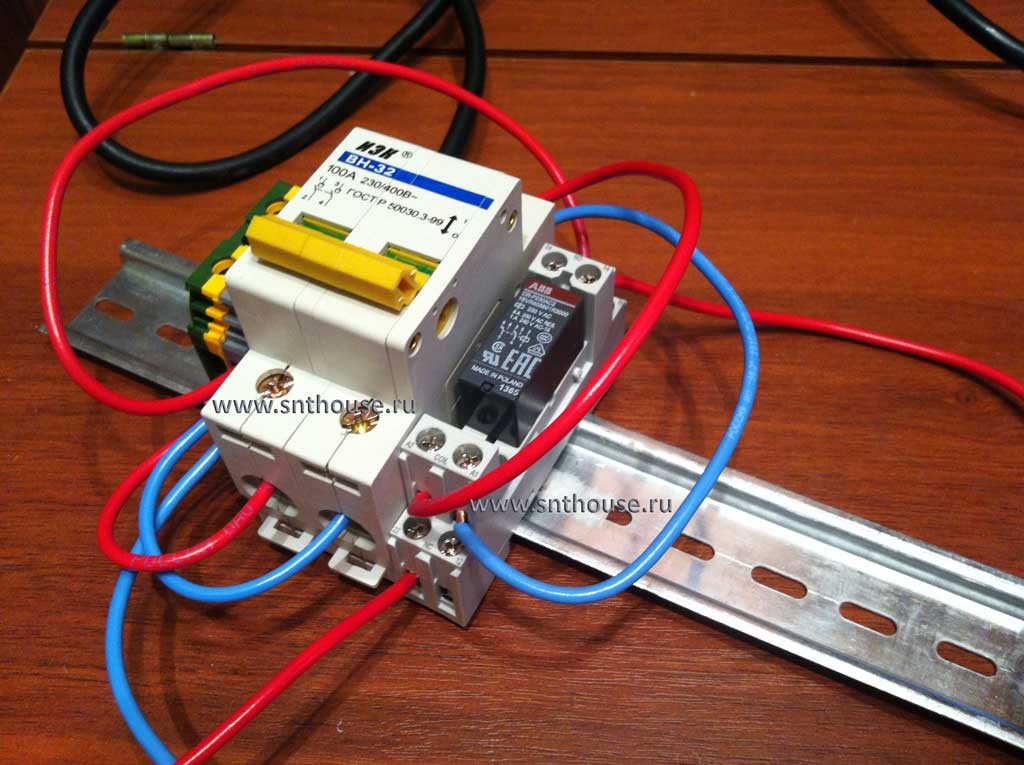

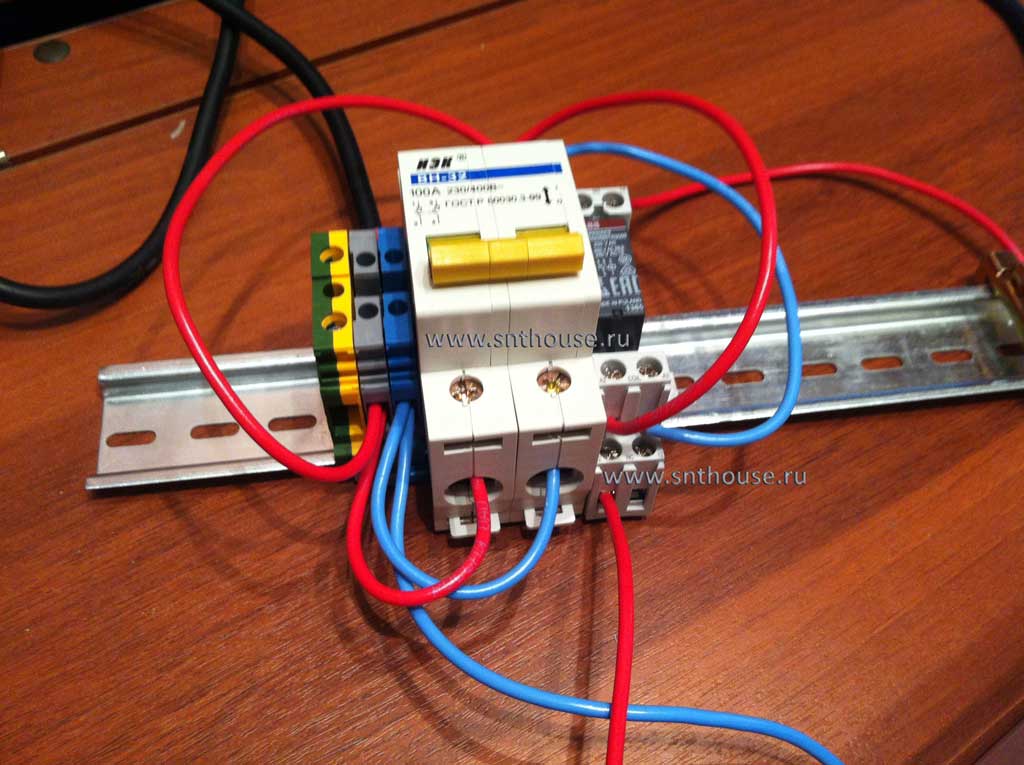

Временно подвел напряжение для проверки работоспособности схемы.
В качестве автоматического выключателя временно использовал обычный пакетный рубильник от ИЕК.

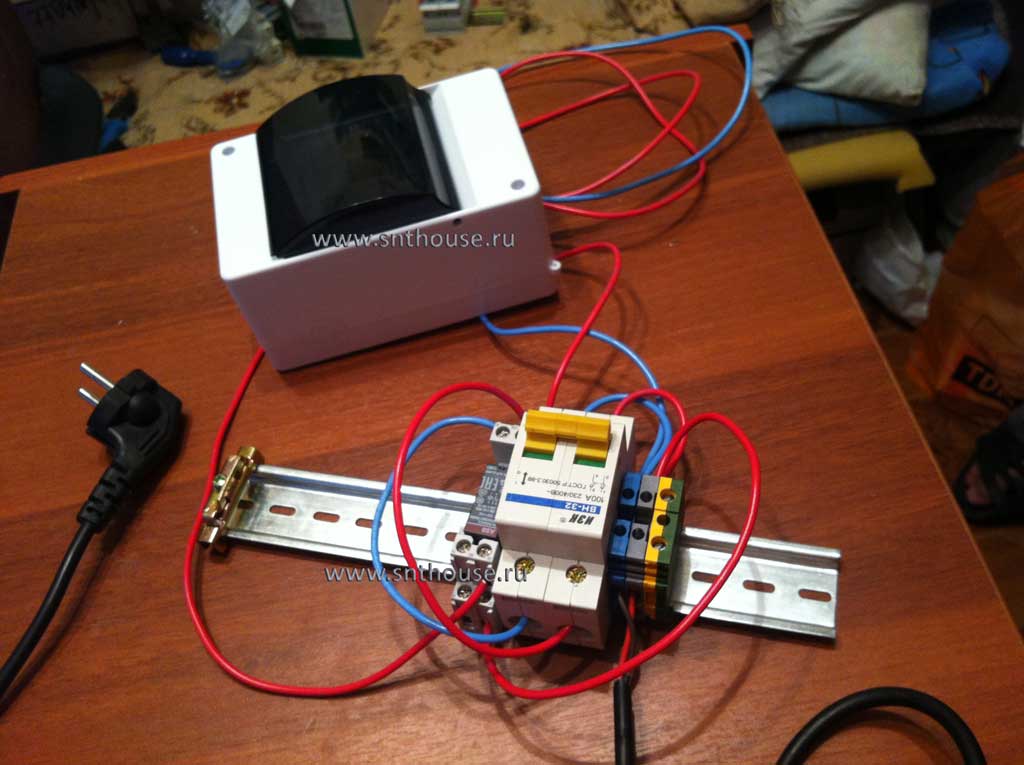

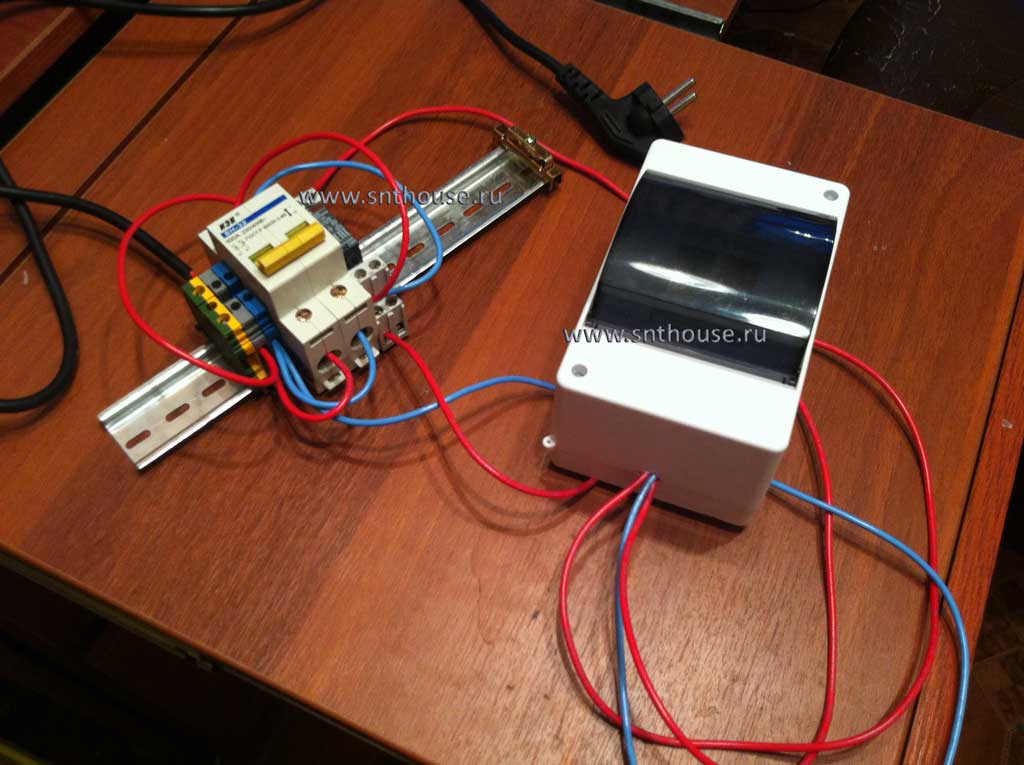

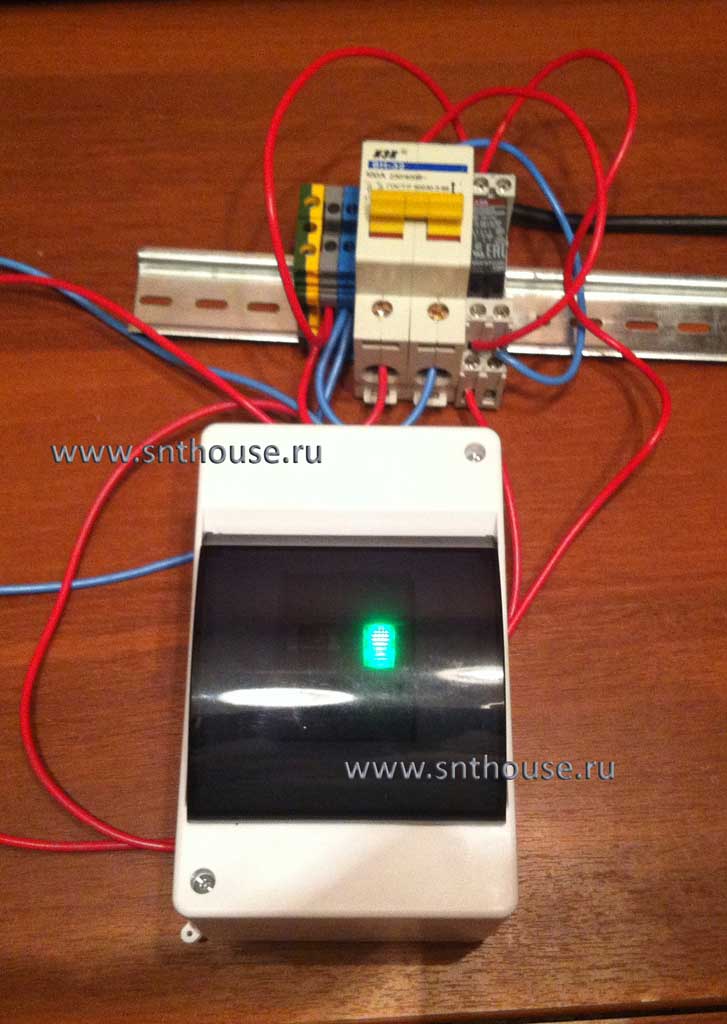

Собранная схема:

Выносной щиток с лампочками для циркуляционного насоса ТТ котла

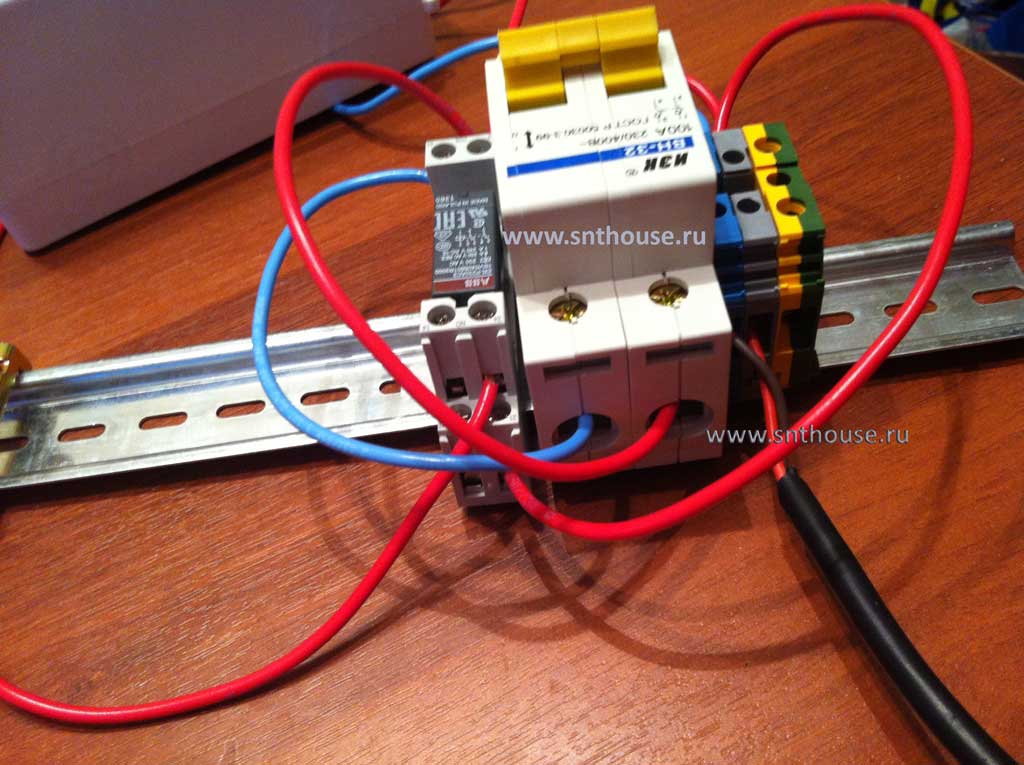

Внешний вид с разных сторон:
Выносной щиток с лампочками для циркуляционного насоса ТТ котла Выносной щиток с лампочками для циркуляционного насоса ТТ котла

Выносной щиток с лампочками для циркуляционного насоса ТТ котла Выносной щиток с лампочками для циркуляционного насоса ТТ котла

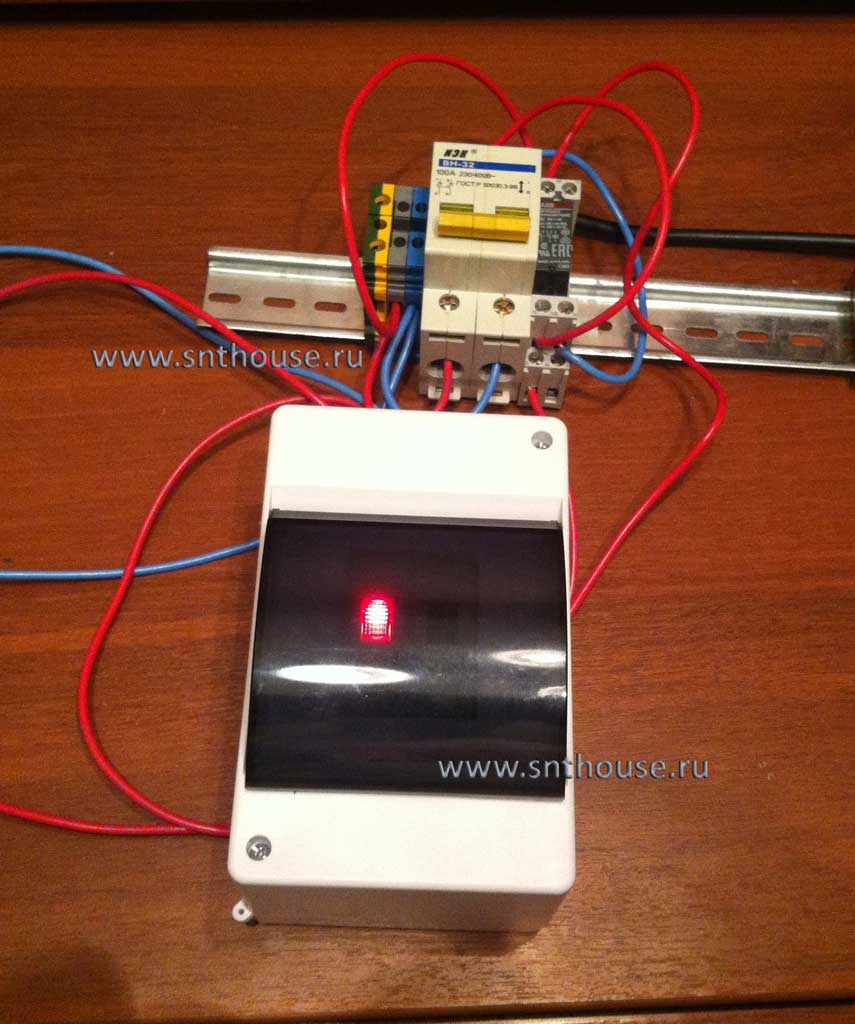

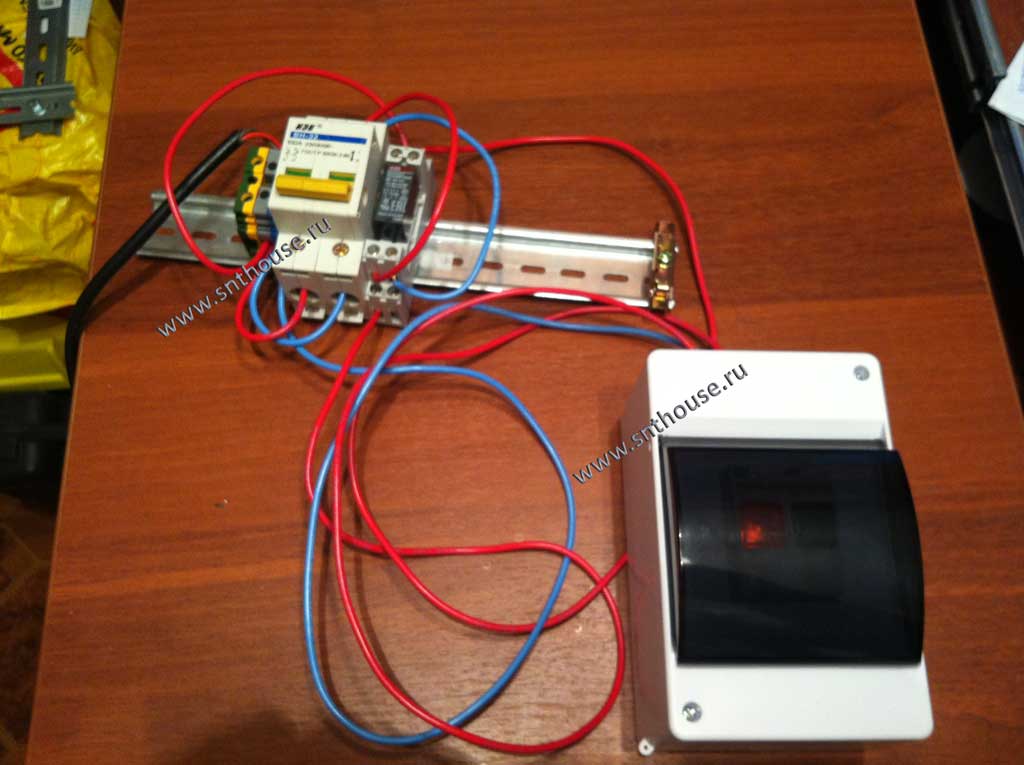

Как горит лампа от ИЕК красная
Выносной щиток с лампочками для циркуляционного насоса ТТ котла

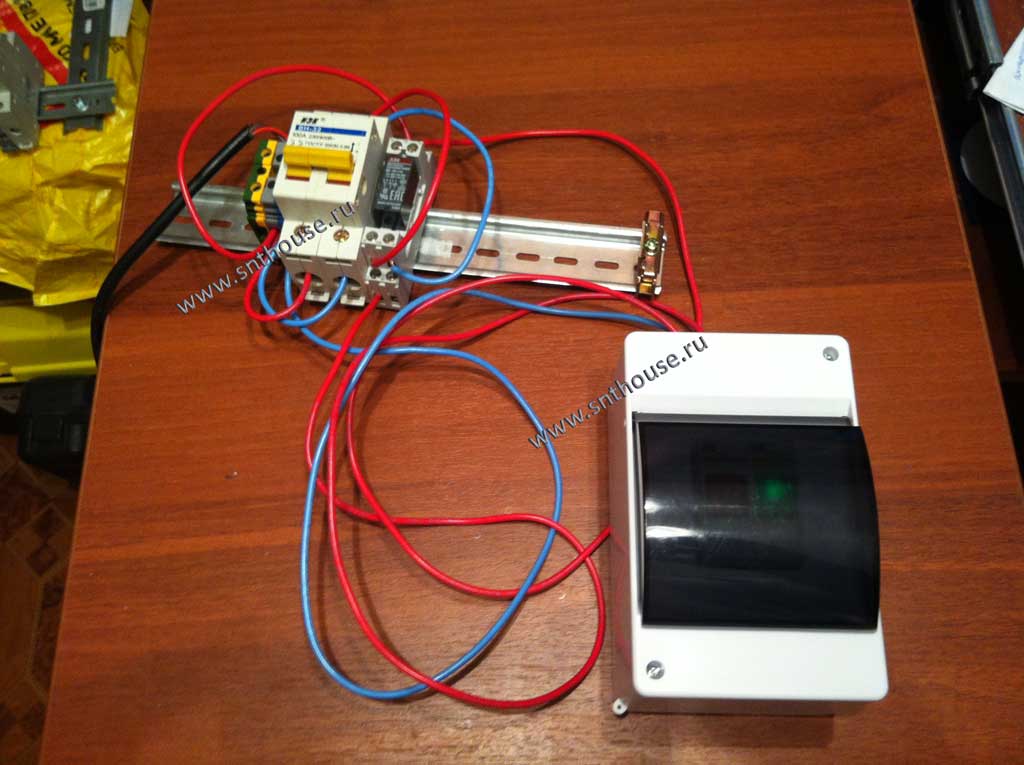

Как горит лампа от ИЕК зеленая
Выносной щиток с лампочками для циркуляционного насоса ТТ котла


Когда поменяю на лампы от леграна - сделаю сравнительные фото.
И выложу видео...

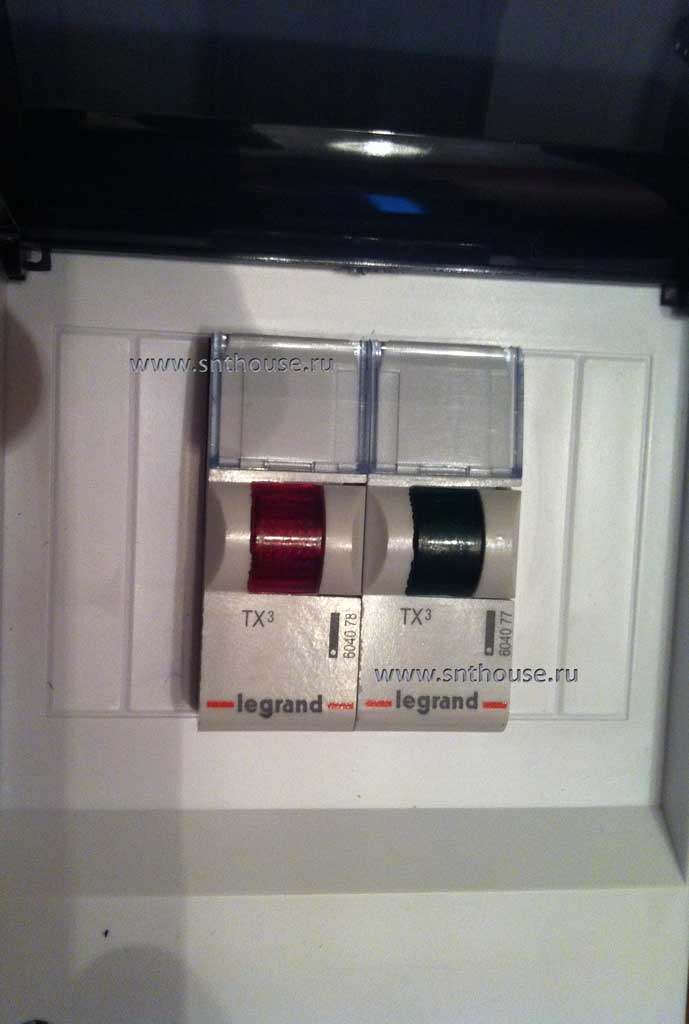

Итак фото с лампами от Легран.

Как я и предполагал с этими лампами все выглядит намного лучше - лампы светятся сильнее и под темным матовым пластиком щитка их свечение видно достаточно сильно.
Это позволит пожилым людям отчетливо видеть состояние циркуляционного насоса издали.

Вот фотки:
Выносной щиток с лампочками для циркуляционного насоса ТТ котла Выносной щиток с лампочками для циркуляционного насоса ТТ котла Выносной щиток с лампочками для циркуляционного насоса ТТ котла

Это видео с установленными лампочками от Леграна


Это видео с установленными лампочками от ИЕК



Имея несколько пар лампочек разных производителей я сделал сравнительный тест их свечения.

Кстати данное промежуточное реле я также использовал в сигнализаторе пропажи напряжения 220 вольт.
