Общие вопросы по электрофикации дачного дома

Дачник

5-03-2015, 11:15
Просмотров: 1613

В процессе строительства дома наступает момент, когда становишься перед выбором электрофикации дома.
Здесь очень много нюансов которые необходимо учитывать:
- состояние магистральной линии дачного участка по которой подводится напряжение к домам.
- какими проводами ведется линия на столбах: оголенными или изолированными
- какая система заземления будет использоваться - ТТ или TN-C-S
- будет использоваться трехфазное питание, или однофазное.
- планируется проводить напряжение в дом по воздуху или под землей.

Ответив на эти вопросы вы облегчите жизнь себе, или тому человеку, который будет собирать вам электрощит для дачного дома.

Также необходимо выяснить у местного электрика или председателя садового товарищества:
- какая мощность вам выделена и можно ли ее увеличить,
- можно ли изменить что-либо в щите учета на столбе (как правило не разрешают проводить с ним какие либо манипуляции)
От того, что и как расположено в этом щите зависит выбор системы заземления, поскольку для перехода на более защищенную систему TN-C-S необходимо вмешательство в данный щит.

Если вы не знаете какая мощность вам выделена, вы можете приблизительно рассчитать ее самостоятельно.
Для этого надо открыть щит на столбе и посмотреть на номинал выключателя, который там находится.

Из школьного курса физики мы знаем как это сделать:
Мощность (P) = сила (А) тока х напряжение (U)
P = I x U


Если в щите установлен выключатель на:
- 16А, то выделенная вам мощность равна:
P = 16 x 200
P = 3,5 кВт

- 25А, то выделенная вам мощность равна:
P = 25 x 200
P = 5,5 кВт

- 32А, то выделенная вам мощность равна:
P = 32 x 200
P = 7 кВт

- 40А, то выделенная вам мощность равна:
P = 40 x 200
P = 8,8 кВт

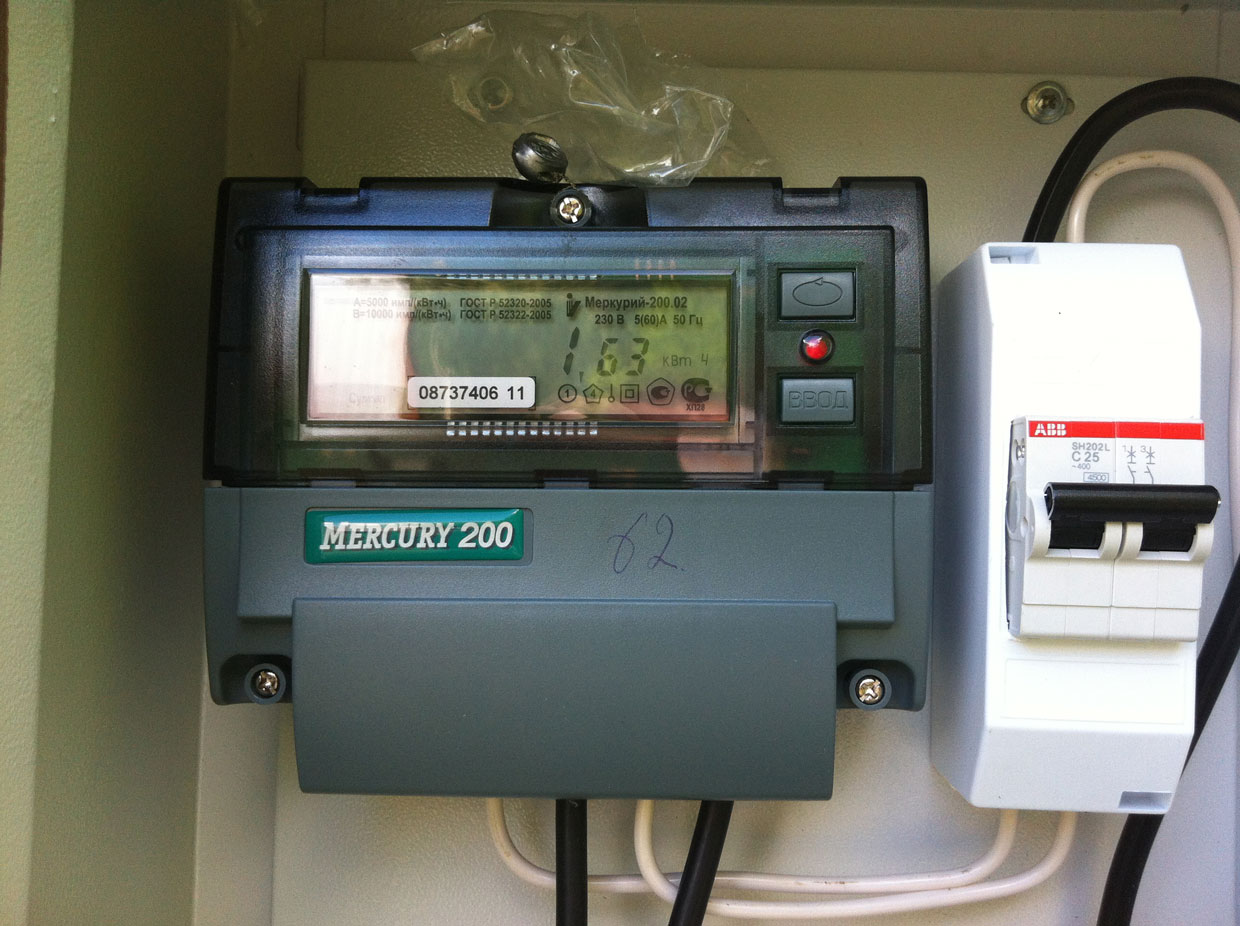

Вот пример щита на столбе:
Общие вопросы по электрофикации дачного дома


На рисунке видно, что выключатель стоит двухполюсный от ABB - SH202L номиналом 25A с характеристикой С.
Это говорит о том, что ввод в дом однофазный - 220В и выделенная мощность равна 5,5кВт.


Если в щите стоят трехполюсные выключатели, то это говорит о том, что в дом вводится трехфазное напряжение - 380В и с каждой из трех фаз берется 220В

Учтите, что если вам говорят, что вам выделена мощность 5кВт при трехфазной проводке, это не означает, что с каждой фазы вы можете взять эти 5кВт.
Наоборот, с каждой фазы в этом случае вы можете брать только 5/3 = 1,6кВт


Подробные нюансы по системам заземления, обустройства заземления, разводке по дому, по электро щитам и т.п. вы можете поискать на профильных форумах.
