Иногда бывает необходимо измерить потребляемую мощность бытовыми электроприборами.

Для этого можно воспользоваться или специальной розеткой в которой есть индикатор показывающий мощность или же воспользоваться так называемыми токовыми клещами.

Токовые клещи помимо измерения потребляемого тока могут работать в качестве мильтиметра, прозвонки и т.п.
Все зависит от "навороченности" токовых клещей.

Токовые клещи представляют собой измерительный прибор с индикатором и раздвигающимся "кольцом" которым обхватывается нужный провод при измерениях.

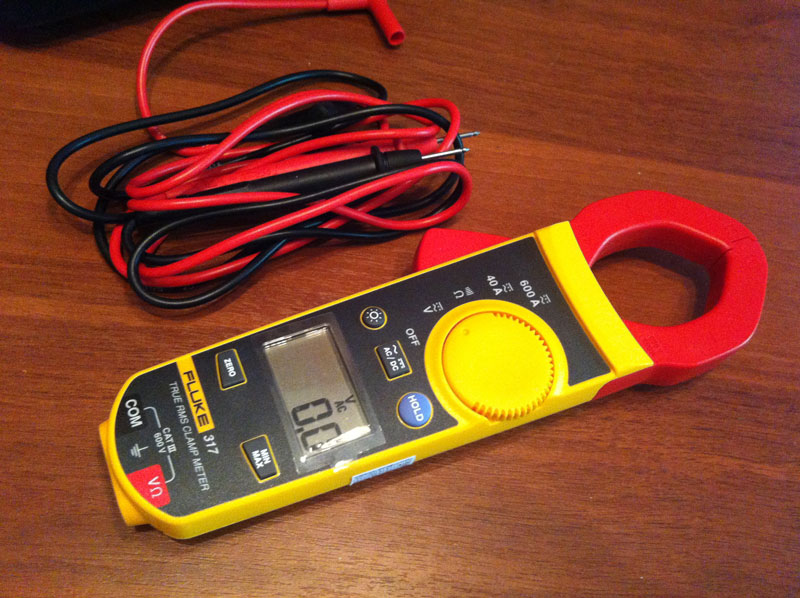

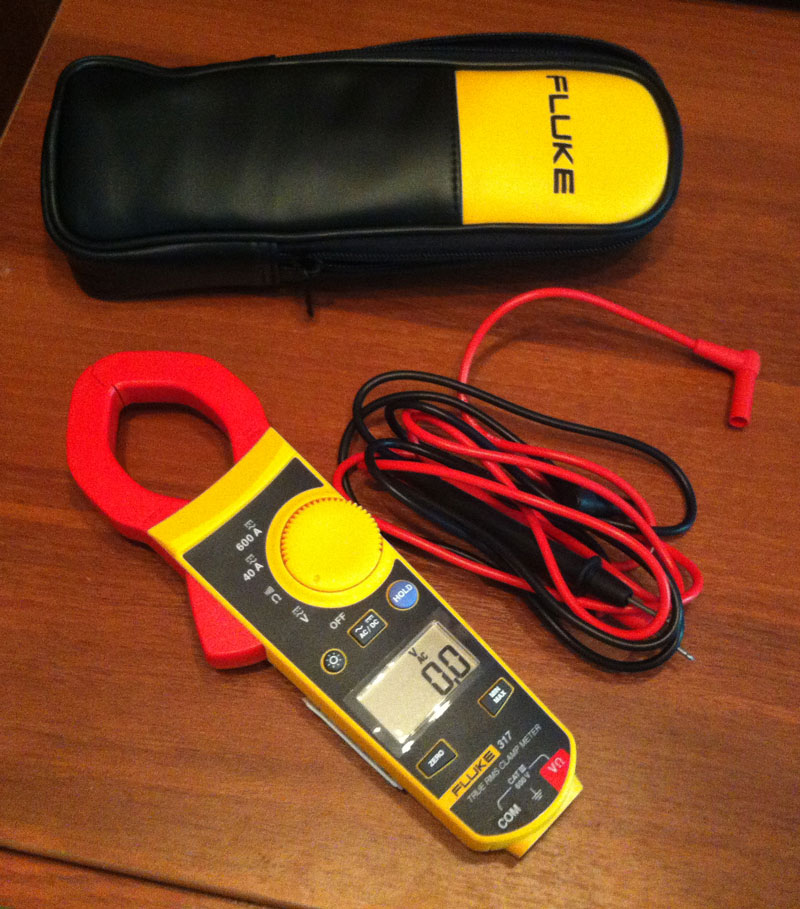

Токовые клещи:
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами



При использовании токовых клещей надо помнить о том, что измерение производится только с одним проводом кабеля которым данный прибор подключен к сети.

Если измерение производить обхватив весь кабель - то будет отображаться разность токов.


Для более удобного использования токовых клещей лучше всего сделать некий переходник, представляющий из себя простейший удлинитель с вилкой и розеткой по обоим сторонам провода. По середине этого провода надо снять изоляцию чтобы освободить находящиеся внутри провода три проводника.

Это простая конструкция для проверки позволяет подключить нагрузку к сити и выполнить необходимые замеры на любом нужном нам проводе.

Провод можно использовать любой гибкий сечением 2,5 квадрата. Например тот же ПВС.

Этот вариант очень простой и сам провод-переходник занимает не много места, однако проводники остаются без основной изоляции и возможно их повреждение.

Другой способ - сделать такое же устройство из провода только защитить проводники гладкой ПВХ трубой диаметром 16мм.

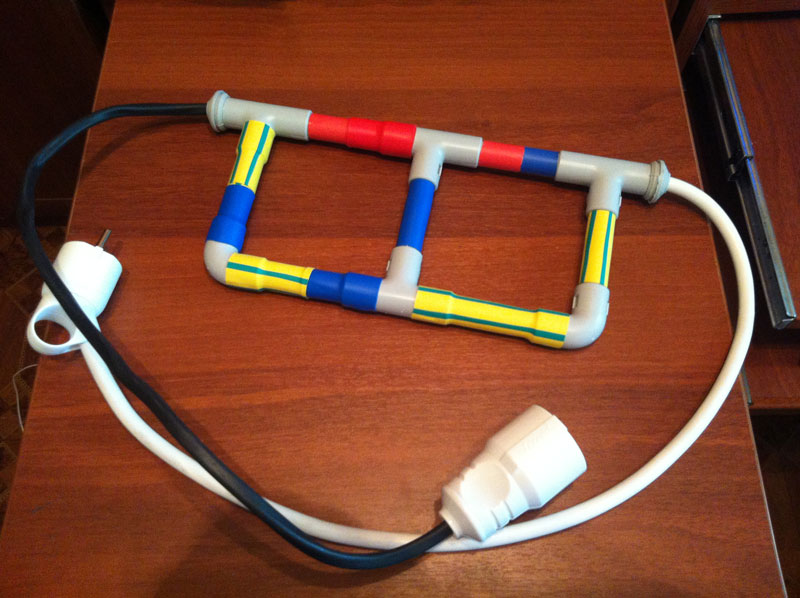

Готовый переходник в сборе:
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами


Это более трудоемкий процесс и в готовом виде устройство занимает больше места. Однако решать вам.
Ниже вы можете посмотреть на процедуру изготовления такого устройства...

Что нам понадобится:
- Провод ПВС сечением 2,5 мм или три проводника ПВ3 трех цветов: желто-зеленый, синий и красный.
Длинна - на ваше усмотрение. Можно взять около 2м.
- гладкая ПВХ труба диаметром 16мм
- изолента трех цветов: желто-зеленая, синяя и красная
Вместо изоленты можно использовать термоусадочную трубку соответствующих цветов
- термоусадочная трубка диаметром 8-9мм усаживаемая до 2-3мм (или изолента)
- технический фен
- сальник для провода (диаметром 16мм) - 2шт
- Т-образные отводы - 4 шт
- Г-образные отводы - 2 шт
- супер клей для фиксации
- розетка
- вилка

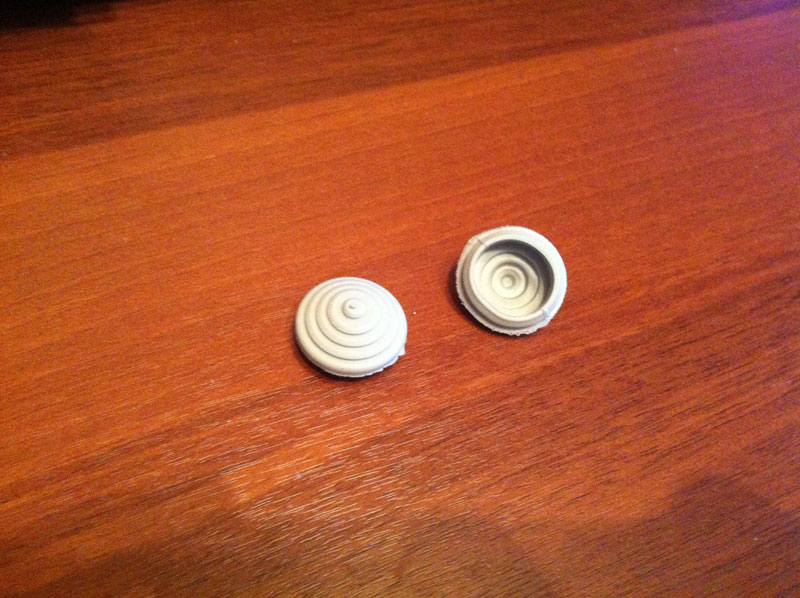

Сальники:
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами

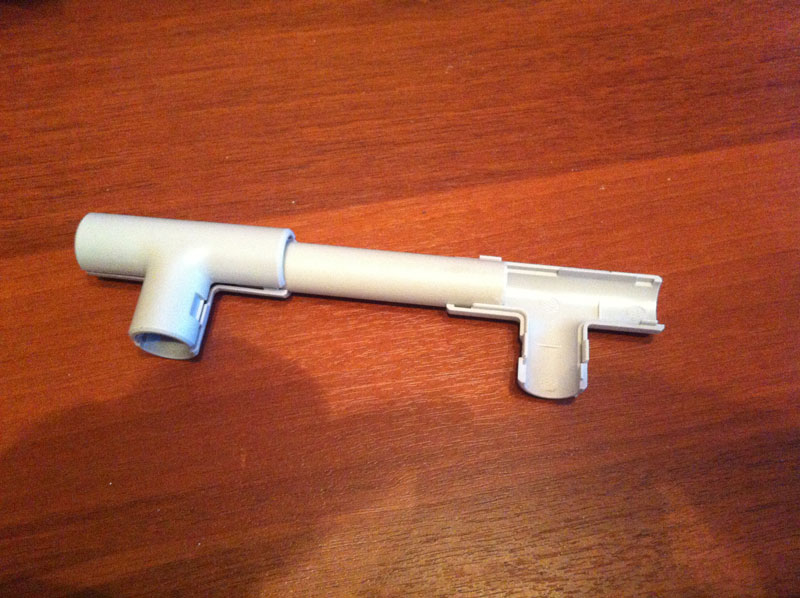

Трубки в предварительном сборе
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами

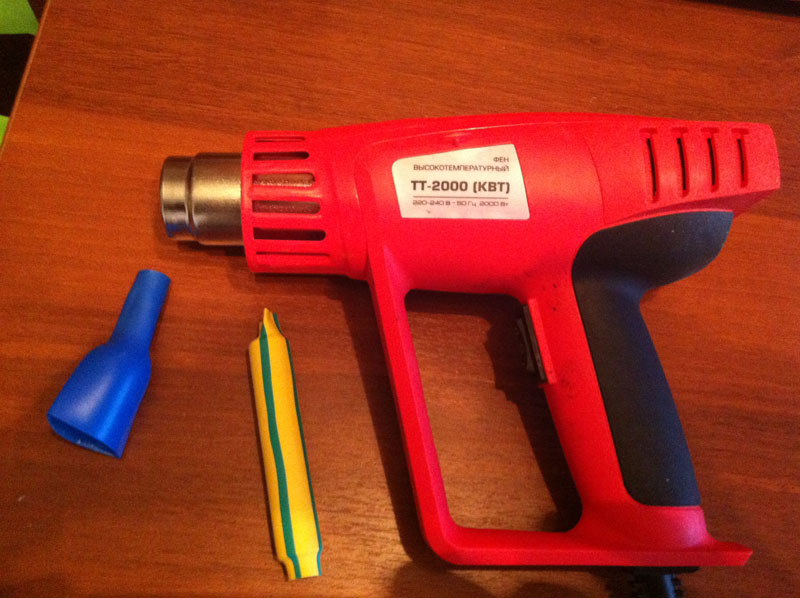

Технический фен
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами

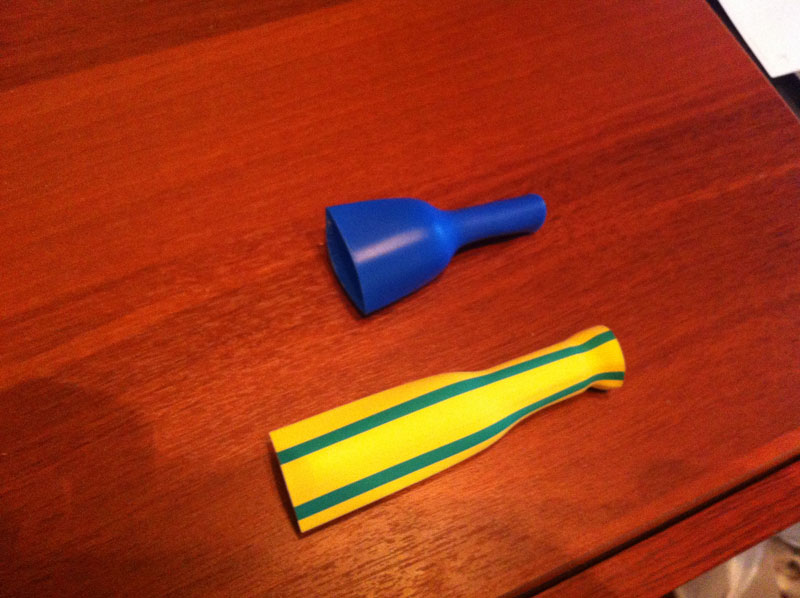

Термотрубки
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами

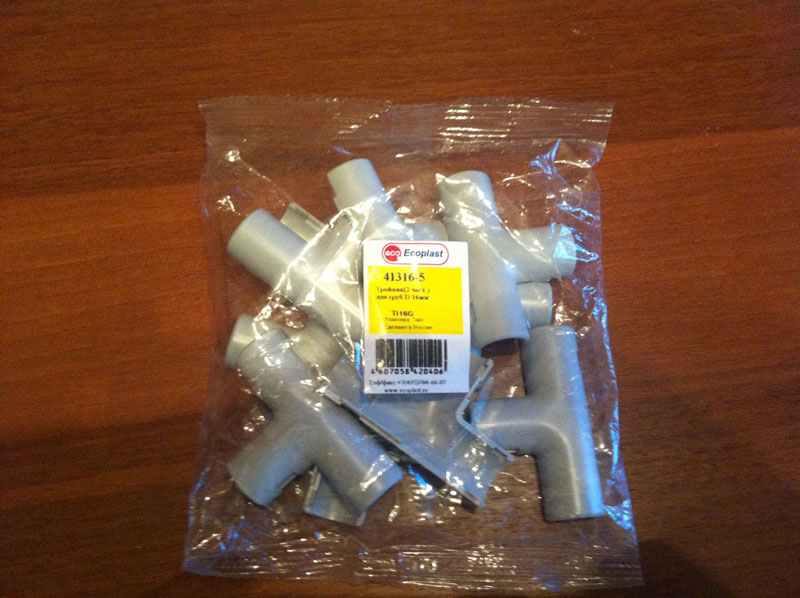

Т-образные отводы
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами

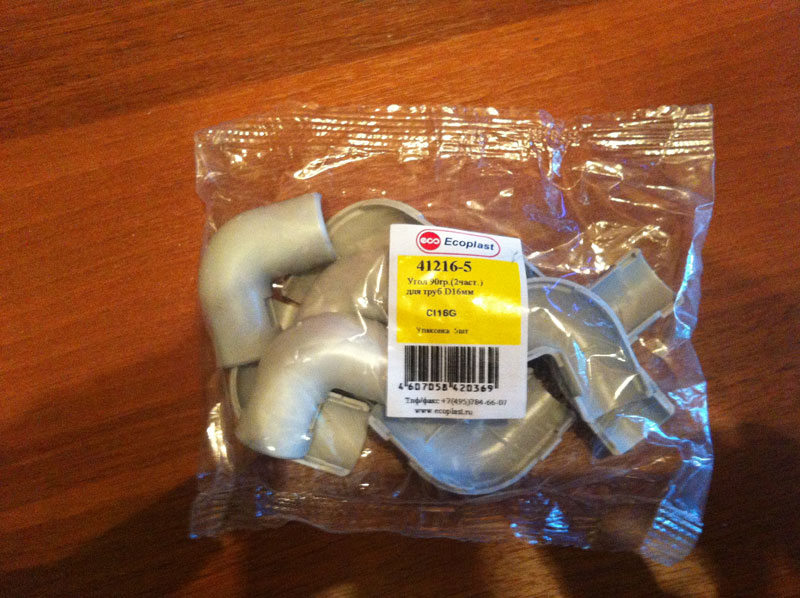

Г-образные отводы
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами

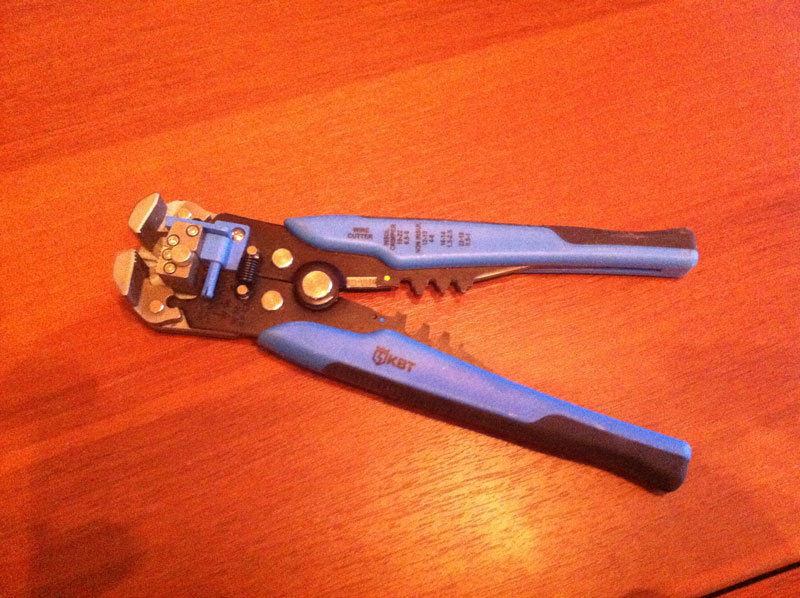

Для снятия изоляции используется WS-4a
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами

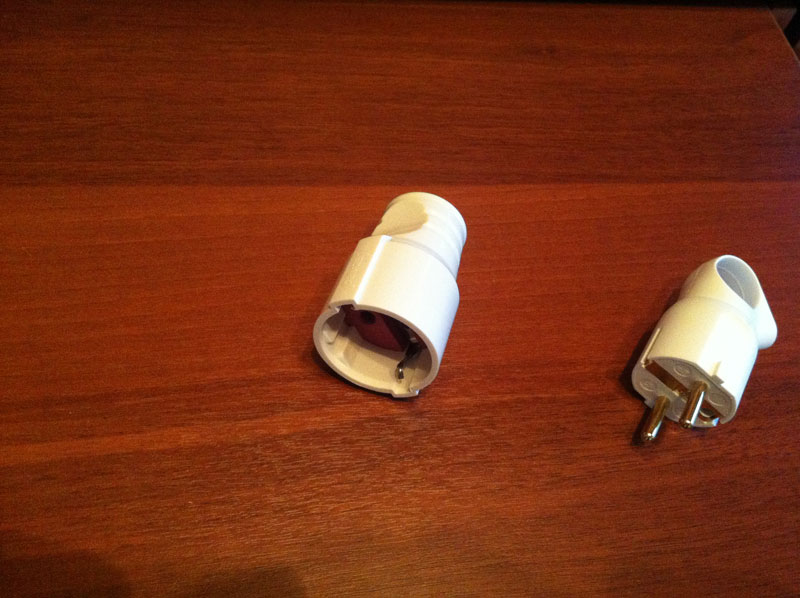

Розетка и вилка для провода
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами




1

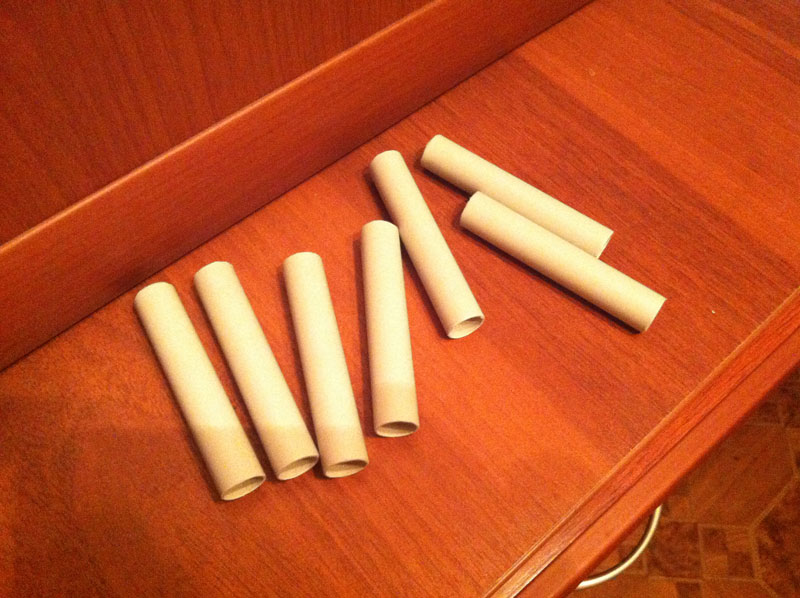

Отрезаем от ПВХ трубы 7 трубочек длинной 6-8 см.
Снимаем фаски как внутри, так и снаружи трубок чтобы не повредитиь проводники провода.

Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами




2

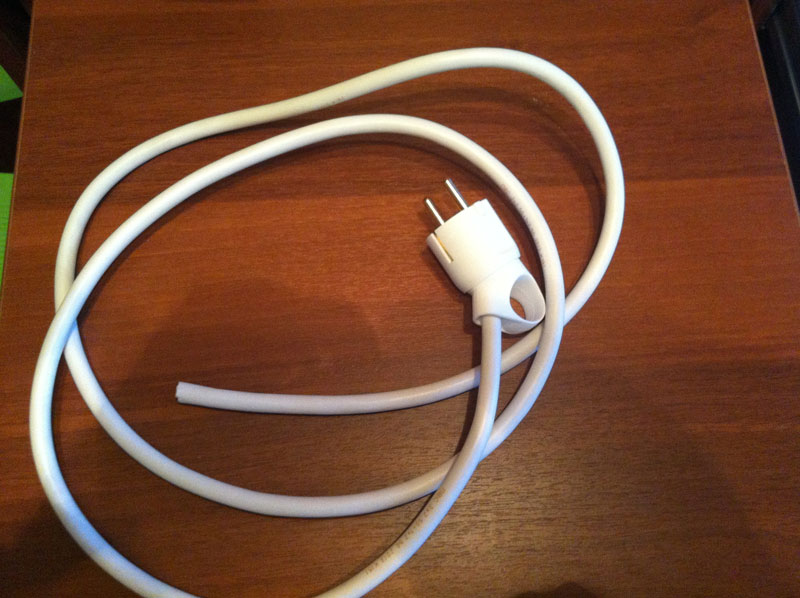

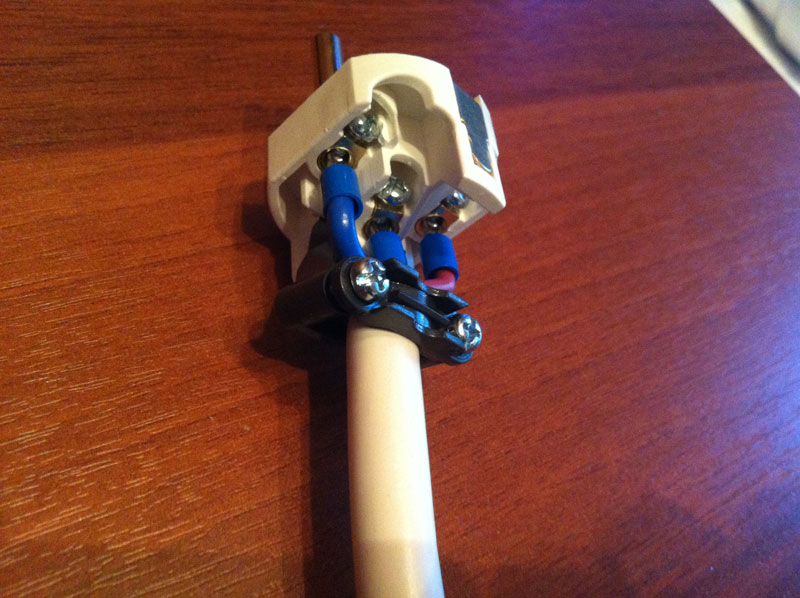

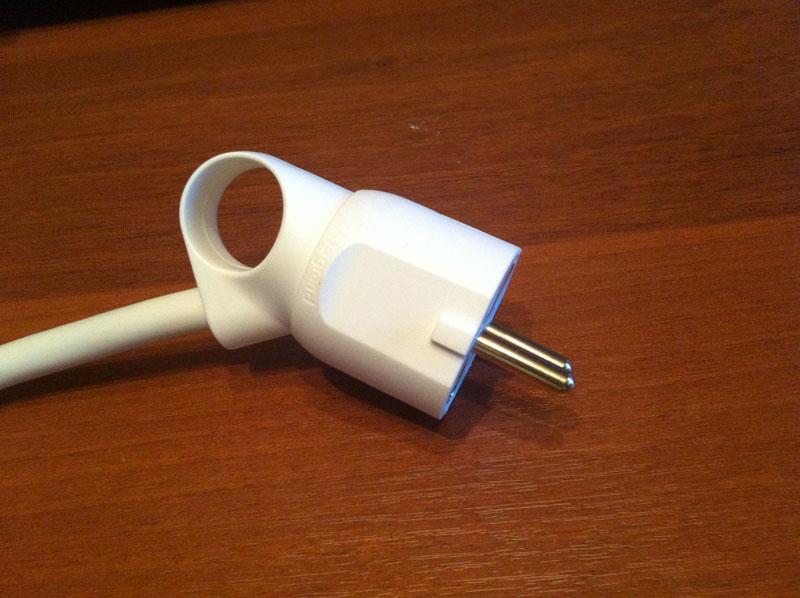

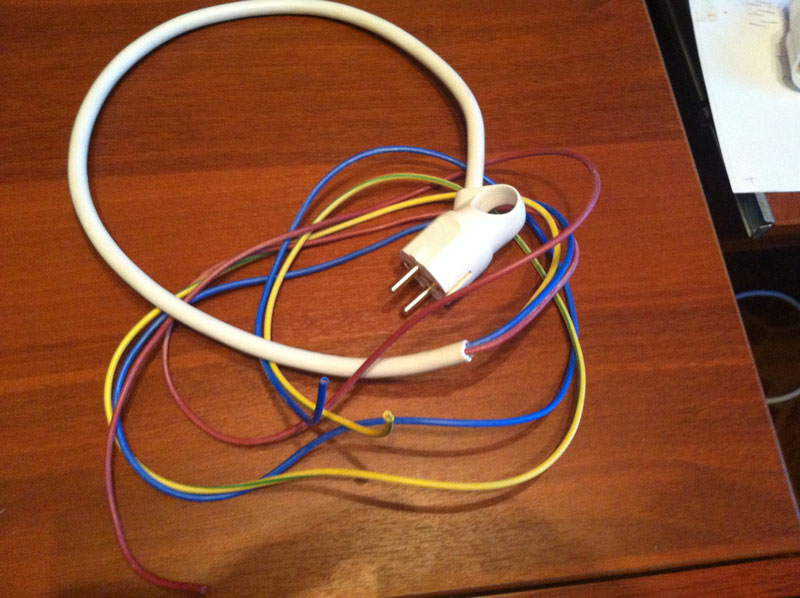

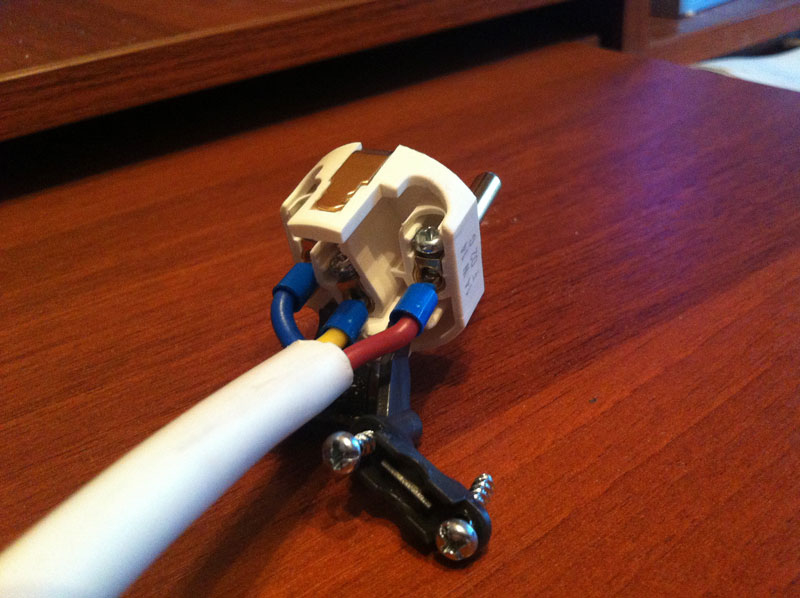

На одном конце провода ПВС монтируем вилку

Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами Токовые клещи для самостоятельное измерения потребляемой мощности электроприборамиТоковые клещи для самостоятельное измерения потребляемой мощности электроприборами


3
С провода ПВС (если вы его использовали) снимаем изоляцию приблизительно до середины

Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами



4

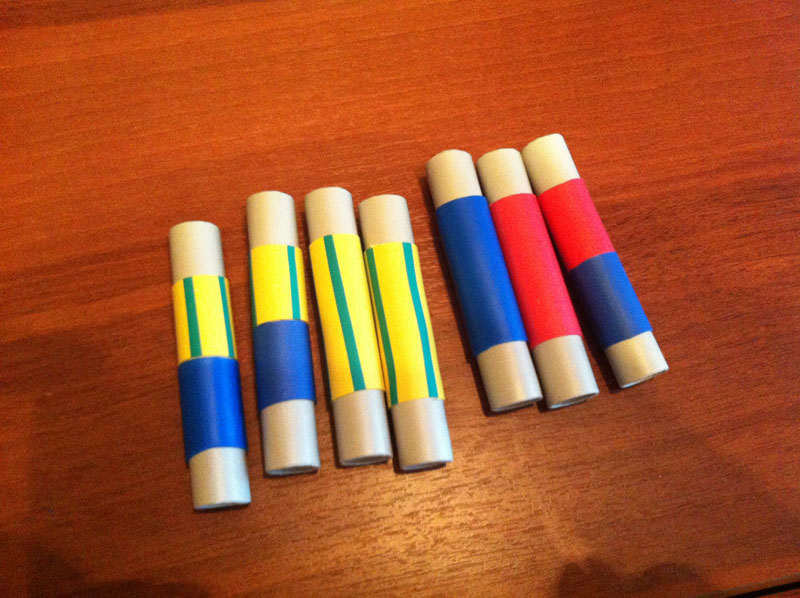

На трубочках делаем цветовые маркеры термоусадочными трубками для визуализации - где проходят какие провода.
Для этих целей можно использовать изоленту соответствующих цветов.

Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами



5

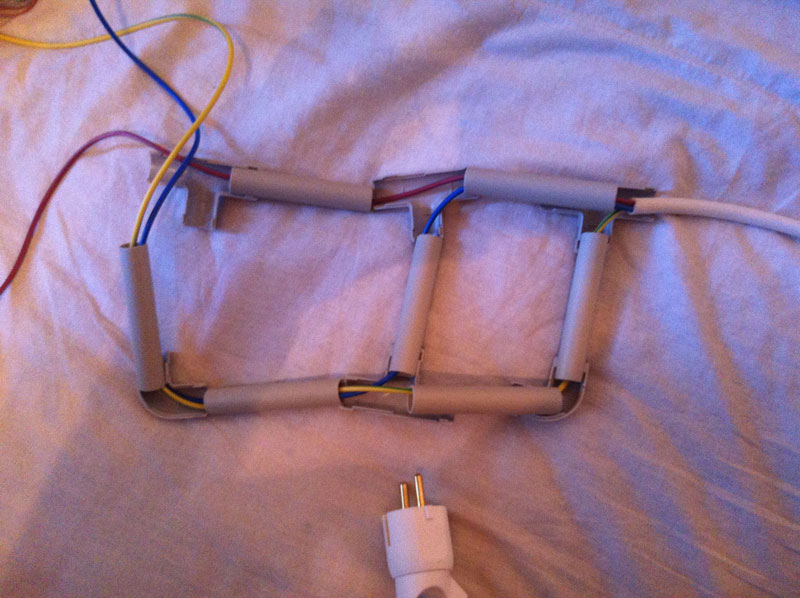

Проложив провода по трубочкам так, как показано на рисунке закрепляем их Т-образными и Г-образными отводами.

Распределение проводов по своим направлениям:
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами



6
Для надежности конструкции клипсы отводов и места соединения проклеиваем супер клеем.

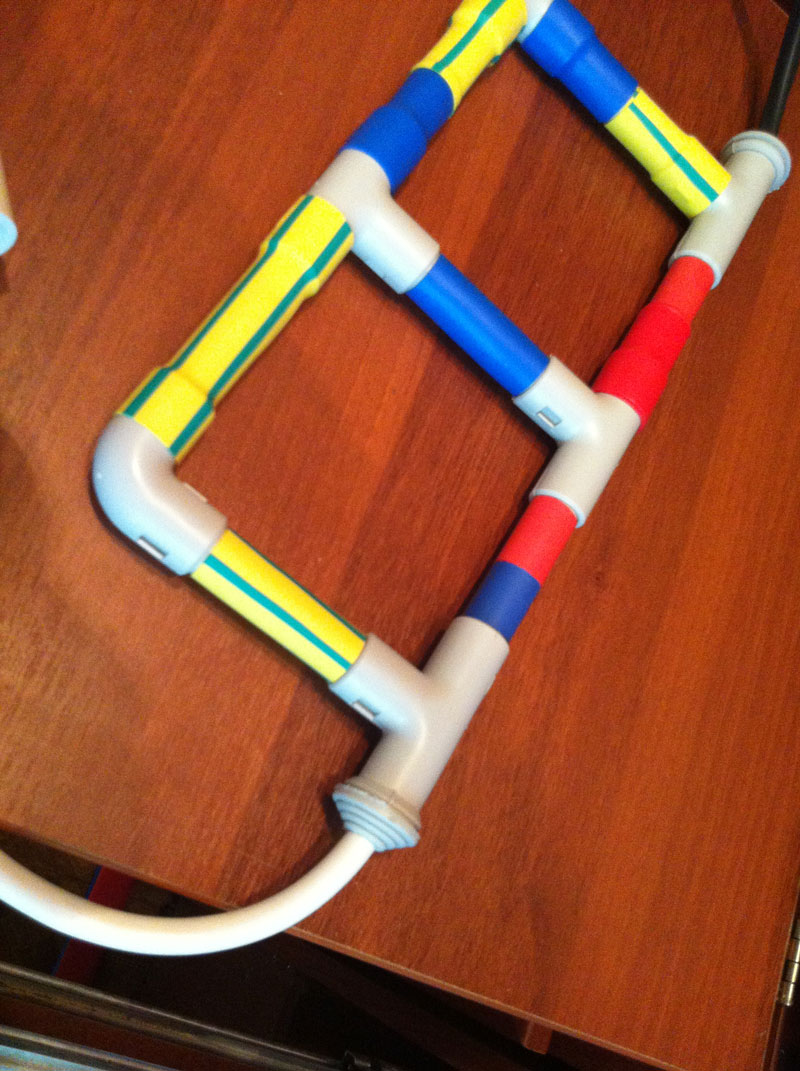

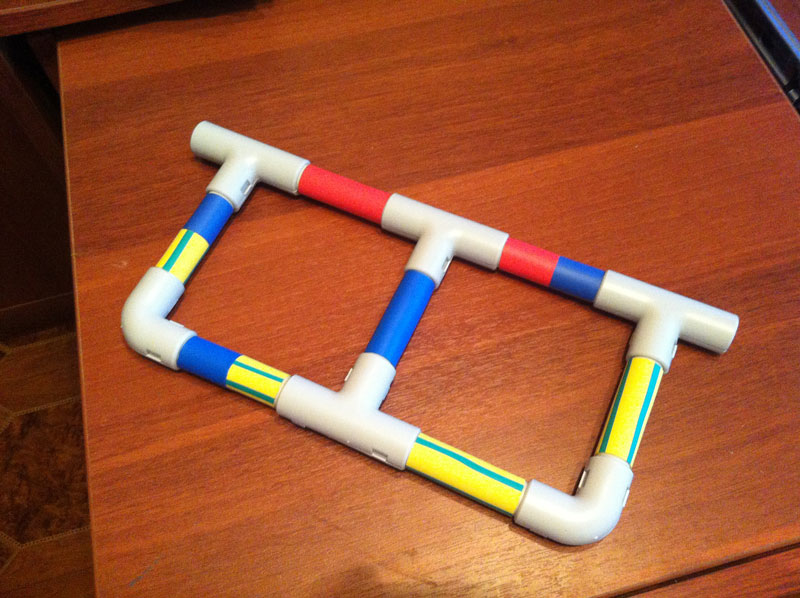

В конце получится так:
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами


7

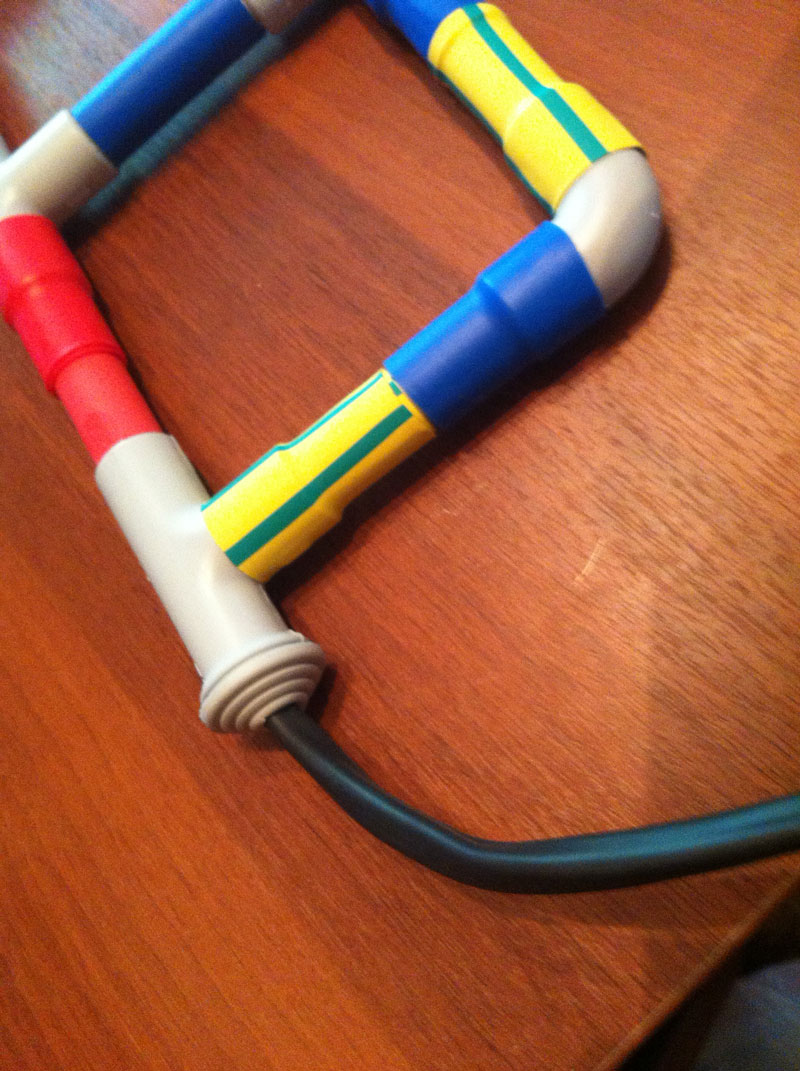

перед сборкой проверьте наличие на проводах сальников которые закрывают провод во входной и выходной трубках.

Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами



8
Термоусадкой закрываем выходящие три провода которые остались после снятия изоляции с провода ПВС.
Вместо термоусадки можно воспользоваться обычной изолентой.

Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами



9
На конце получившегося провода монтируем розетку.

На получившейся жесткой конструкции теперь мы видим цветовую схему расположения проводов и можем померить ток в нужной нам комбинации.
При этом все провода имеют механическую защиту.

Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами




Вы можете сами решить какой из вариантов вам больше нравится.

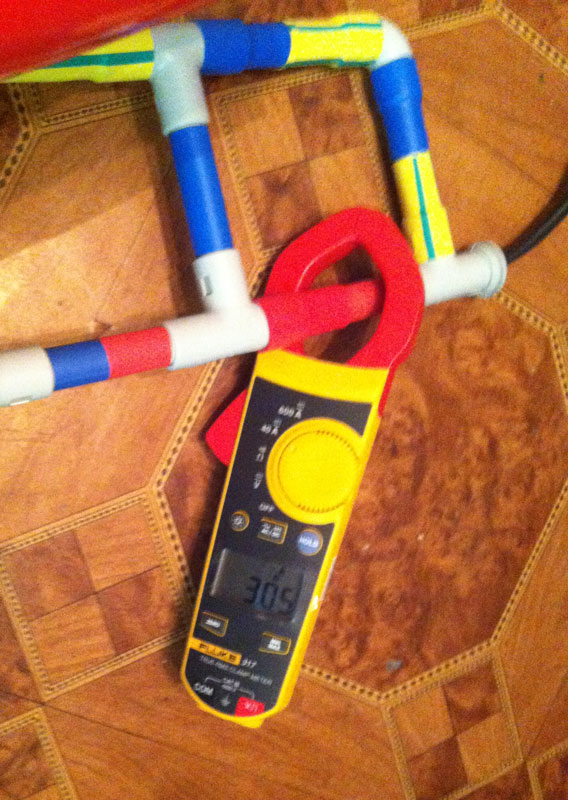

Ниже на картинке видно потребление тока технического фена КВТ в первом и втором режиме работы.


Потребление на первом режиме фена - 3,05А
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами

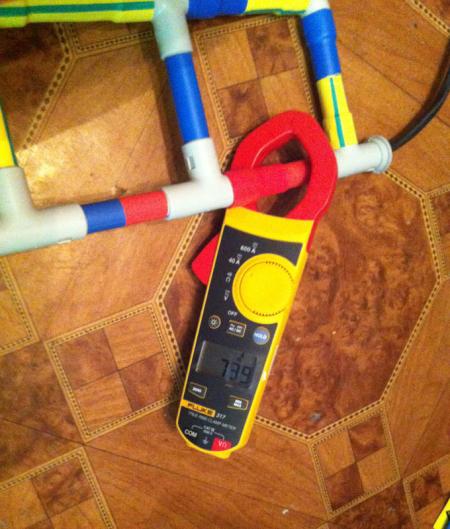

Потребление на втором режиме фена - 7,39А
Токовые клещи для самостоятельное измерения потребляемой мощности электроприборами


Измерение можно делать как по фазному (красному), так и по нулевому (синему) проводам.

Соответственно померив ток мы умножаем его на напряжение (220в) и получаем искомую мощность потребления в данный конкретный момент времени.

Что касается самих токовых клещей - то их стоимость начинается где то от 800 руб. и выше.
Однако вы еще получаете и мультиметр в придачу и прозвонку целостности цепи...
