Строительство дачи в СНТ. Часть 9 - закладные трубы для электрики

Дачник

3-03-2015, 15:05
Просмотров: 2269

Пока строители делали первый венец дома и внутри можно было более менее перемещаться свободно, я проводил закладные ПНД трубы для будущей электропроводки.

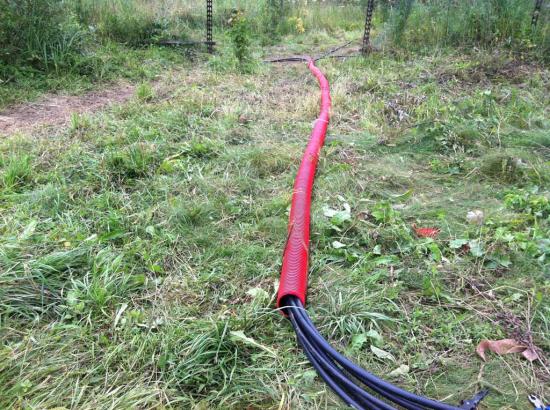

Для основного ввода в дом была подготовлена двойная гофрированная ПНД труба в которую было заведено несколько технических гладких ПНД труб.
В каждую из этих труб при необходимости можно будет ввести свой кабель.

Строительство дачи в СНТ. Часть 9 - закладные трубы для электрики


В других случаях, например для подвода кабеля к насосам серых вод или к калитке... использовались обычные ПНД трубы без дополнительной гофрированной трубы.
Эти трубы были пропучены через заготовленные ранее в цоколе фундамента проходы и временно закопаны в земле.
Места нахождения данных труб были помечены на плане для более легкого их поиска в дальнейшем.

Строительство дачи в СНТ. Часть 9 - закладные трубы для электрики

Строительство дачи в СНТ. Часть 9 - закладные трубы для электрики

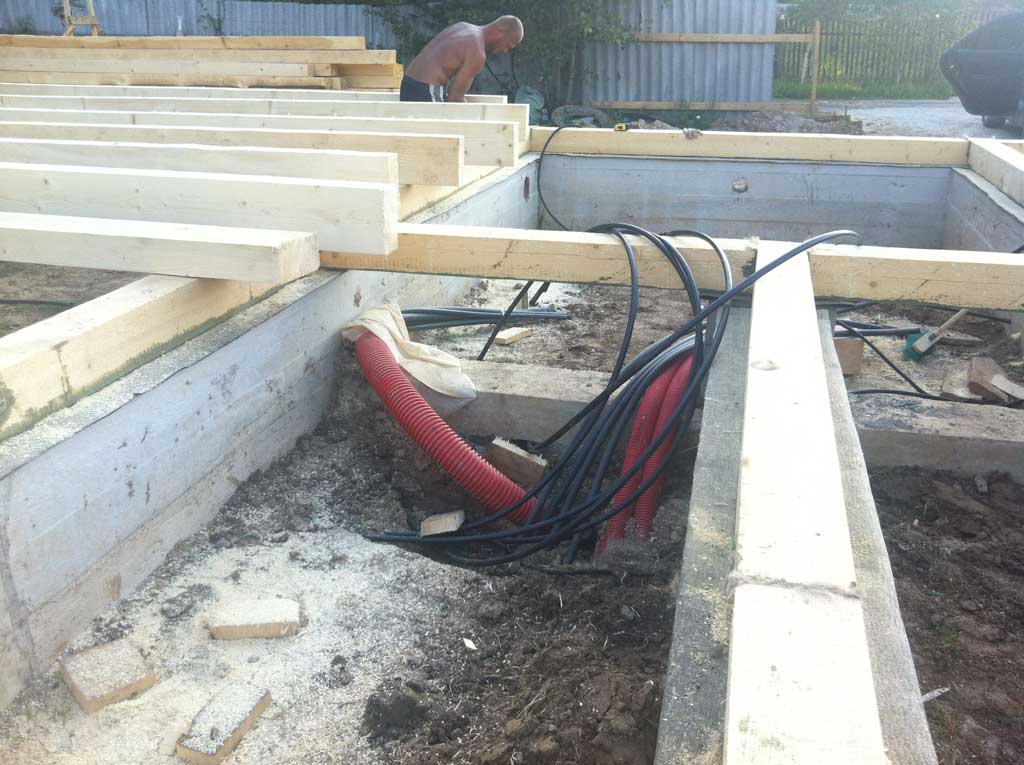

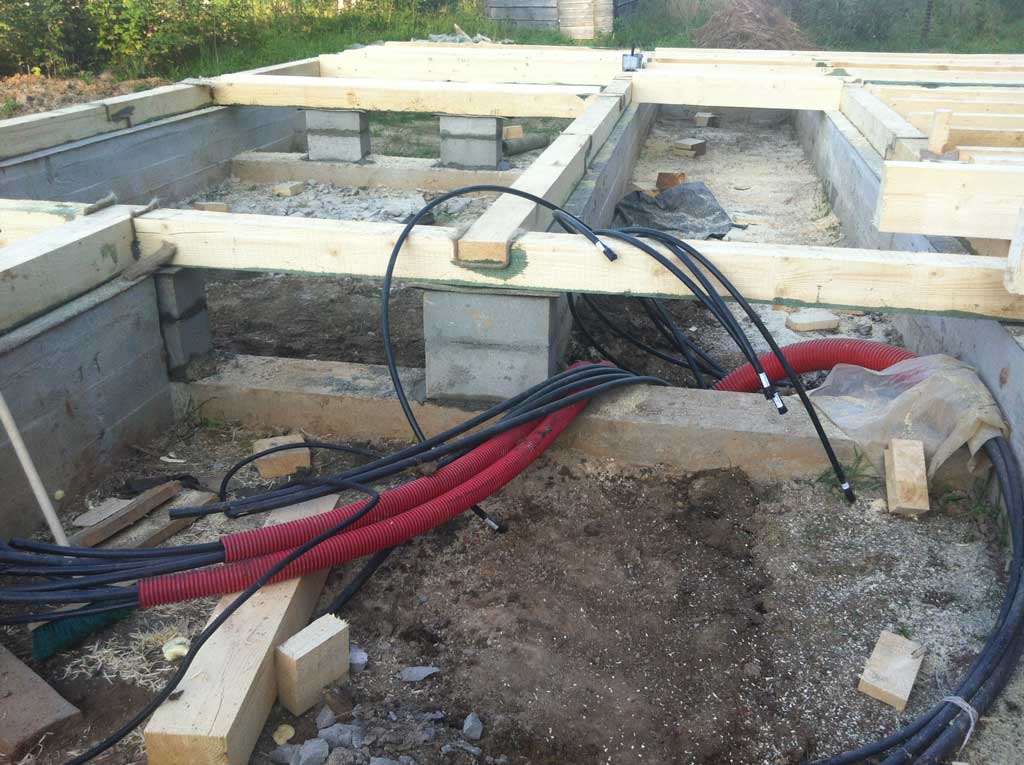

В результате прокладки таких закладных труб в месте установки электрощита появился достаточно внушительный "осьминог".
Я постарался предусмотреть но нескольку закладных для кабелей чтобы в случае необходимости можно было безболезненно использовать любой из свободных проходов.

Все закладные трубы закопаны от фундамента дома на расстоянии около полутора метров с тем, чтобы не мешать впоследствии работам по обустройству отмостки вокруг дома.

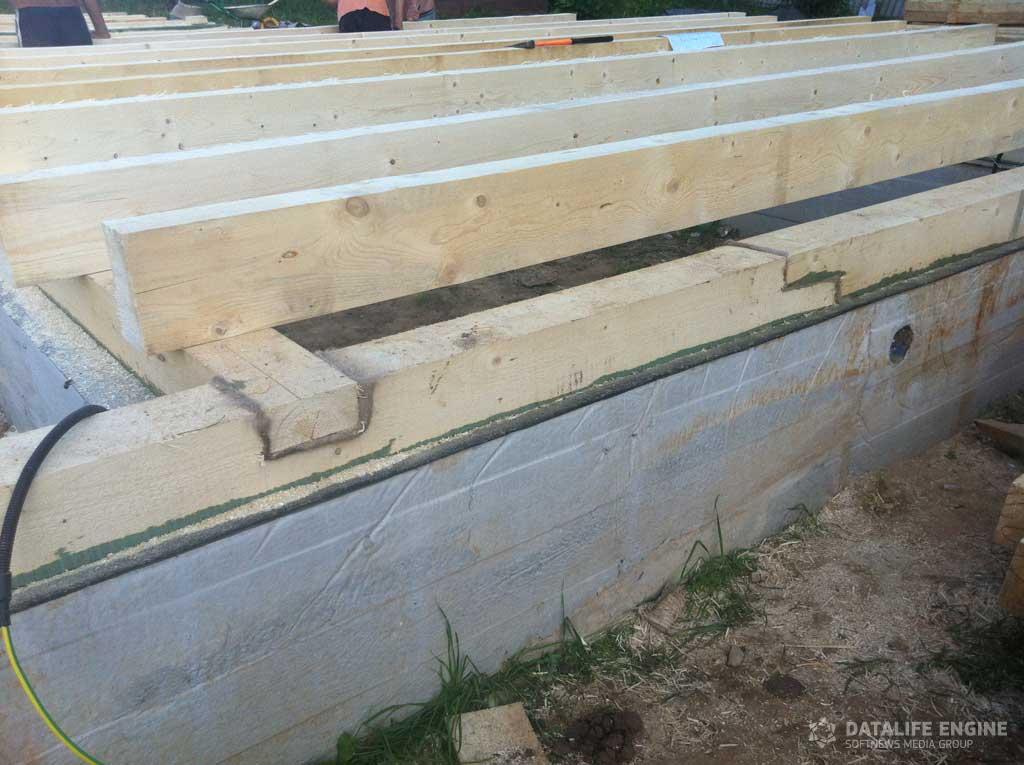

Также от каждой комнаты где может возникнуть такая необходимость был проложен желто-зеленый проводник ПВ3 в 16 квадратов. В случае если понадобится делать систему уравнивания потенциалов.
Все эти провода были заведены в черную гофрированную трубу, концы запаяны термоусадкой и выведены в районе топочной где планируется установить ящик с медными шинами.

Один из таких проводов можно заметить на этом фото:
Строительство дачи в СНТ. Часть 9 - закладные трубы для электрики
