Подключение двух клавишного выключателя света с розеткой

Дачник

14-03-2015, 11:17
Просмотров: 4737

Странно, но для многих людей подключение розетки или выключателя кажется достаточно сложным делом.
Более того, многие просто боятся связываться с какими-либо работами касающимися электричества.
В этом есть свой резон: если вы боитесь/опасаетесь подобных работ, то лучшим выходом будет вызов электрика, который выполнит для вас необходимые работы.
Это будет стоить конечно же некоторого количества денежных знаков, которые придется передать вызванному вами специалисту.

Вам повезет, если этот человек сделает все на совесть и так, как надо, и вы не получите очередную халтуру... что бывает очень и очень часто.

Вдвойне обидно когда заплатив свои кровные деньги вы получаете такую же халтуру, которую могли сделать самостоятельно и совершенно за бесплатно...

Итак ниже я предлагаю вам ознакомиться с пошаговыми действиями по подключению двух клавишного выключателя света совмещенного с розеткой для маломощных потребителей.

необходимость в таком блоке появилась у меня в процессе строительства дачного дома в СНТ для удобства проведения работ.

Сразу говорю: это "времянка" которая впоследствии будет заменена на стационарную установку выключателя света, по этому провода в данном случае использовались типа ПВС 3х1,5 (что крайне НЕ РЕКОМЕНДУЕТСЯ для стационарной проводки!)

Провод такого сечения (три проводника каждый из которых имеет сечение полтора квадрата) можно использовать ТОЛЬКО для света!
Однако у нас (в нарушение всех норм и правил) из такого провода (и это в лучшем случае!) изготовляют удлинители...
Я видел даже удлинители метров по 50 изготовленных из провода сечением 0,75 квадрата!

Вы должны знать, что для силовых цепей (в данном случае для нагрузок подключаемых к нашим бытовым розеткам) должен использоваться КАБЕЛЬ сечением не менее 2,5 квадрата.

Для удлинителей допустимо использование многожильного гибкого провода данного сечения, но не менее! Иначе провод может оплавиться от больших токов мощных потребителей и может произойти возгорание.

Это вы должны знать чтобы не наделать опасных ошибок при самостоятельной работе связанной с электрикой или если вы будете наблюдать/принимать работу вызванного вами электрика.


Итак, в моем случае использование мощных электро потребителей не предвидится (будет использоваться как запасная на всякий случай) и по этому я использовал двух клавишный выключатель совмещенный с розеткой.
Эта линия защищена у меня автоматом на 10А.

Выключатель куплен в магазине Леруа.

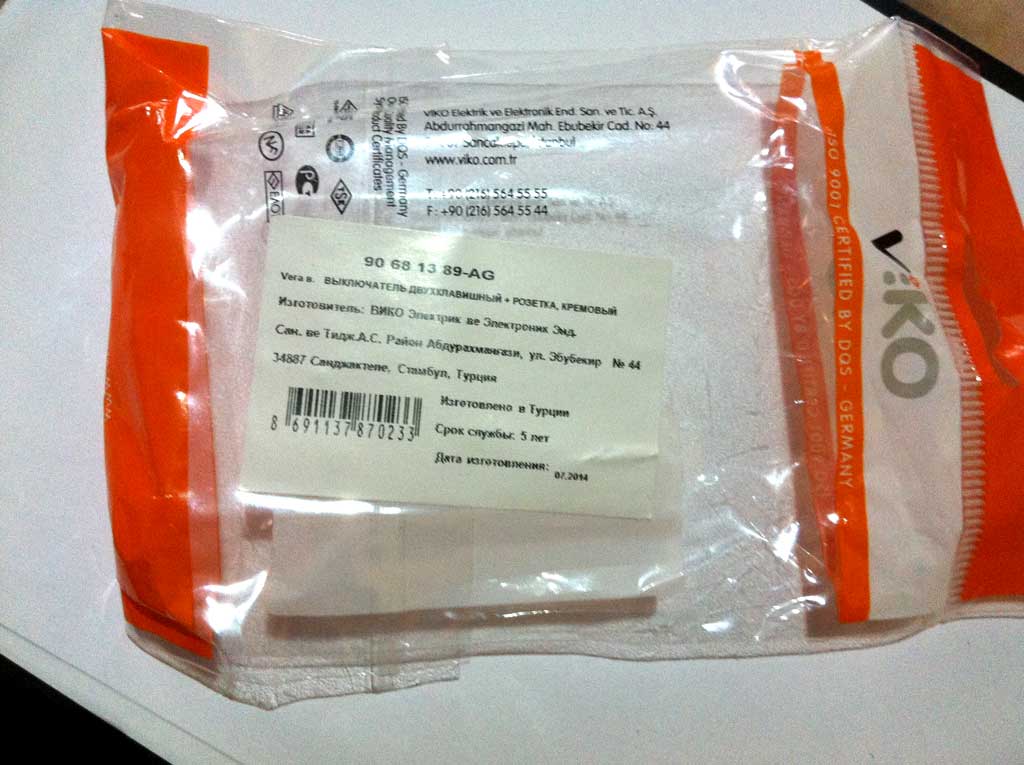

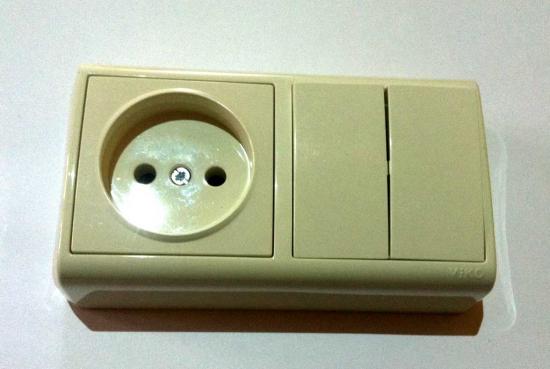

Мне приглянулся турецкий выключатель VIKO кремового цвета:
Подключение двух клавишного выключателя света с розеткой


Подключение двух клавишного выключателя света с розеткой


Что мне понравилось, так это то, что в данном выключателе изначально предусмотрено по два посадочных места под каждый винт крепления.
То есть можно не скручивать два провода вместе, а использовать нужное посадочное место под каждый провод.

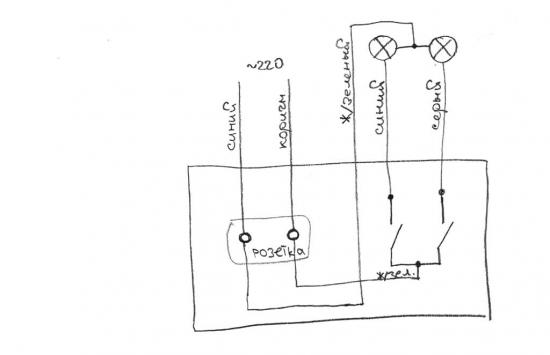

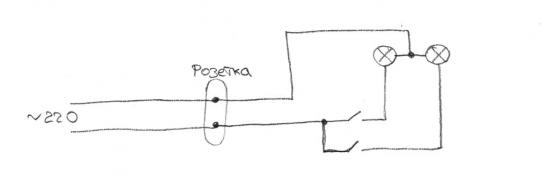

Вот схема, по которой будет производиться подключение данного выключателя:
Подключение двух клавишного выключателя света с розеткой

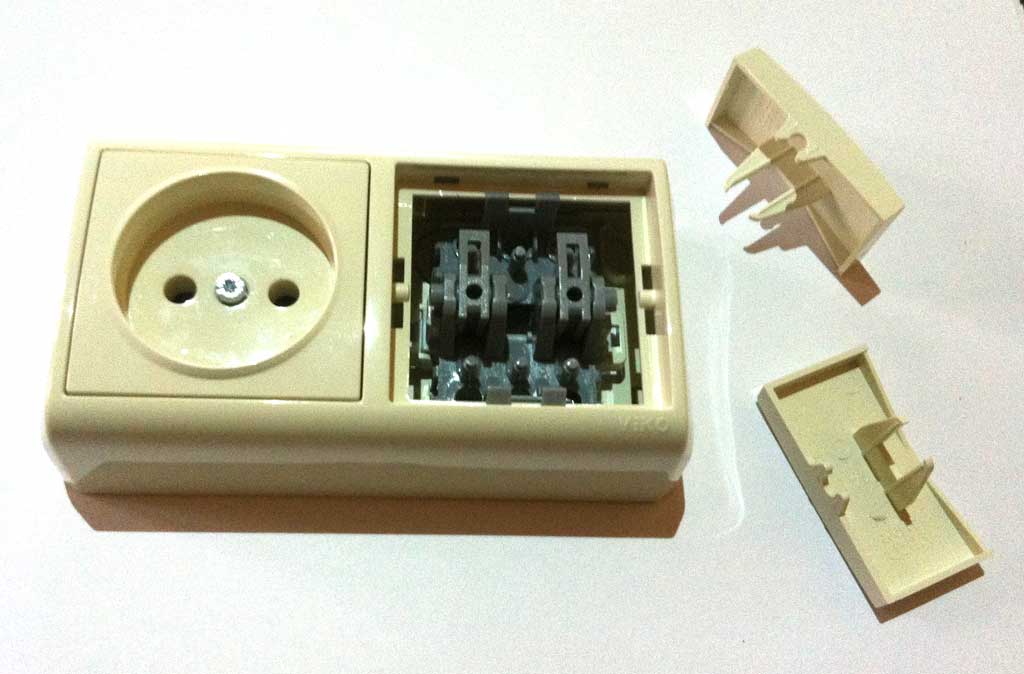

Аккуратно подцепив клавиши выключателя снимаем их из посадочных мест:
Подключение двух клавишного выключателя света с розеткой

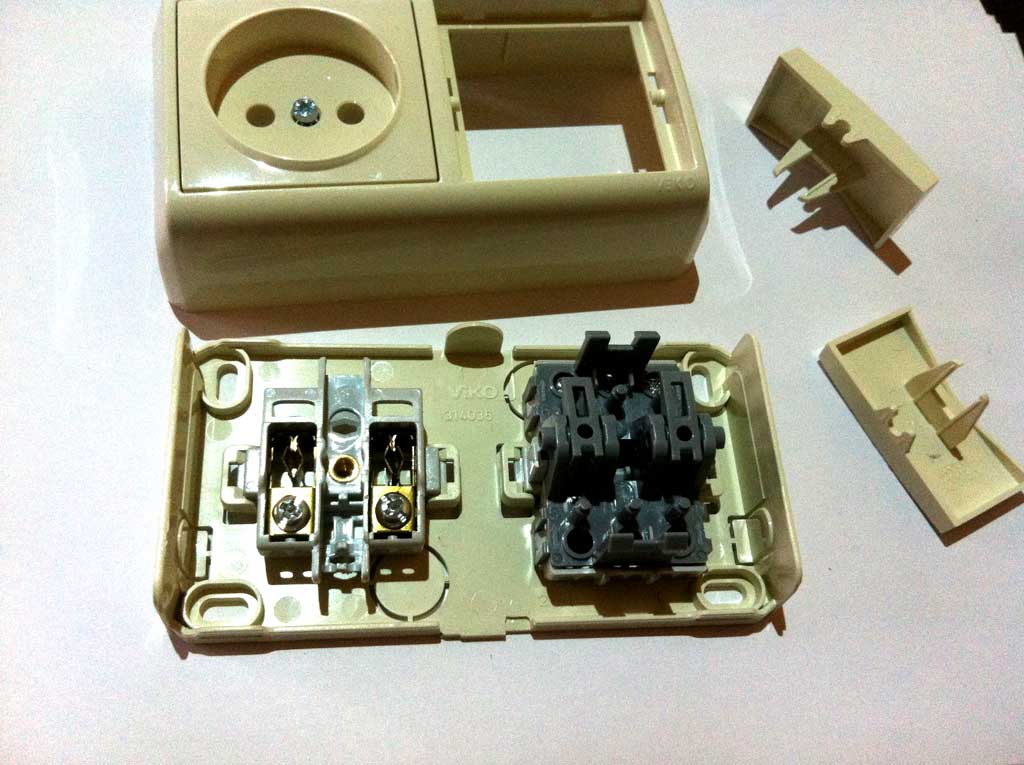

Откручиваем винт из секции розетки и снимаем верхнюю крышку блока выключателя:
Подключение двух клавишного выключателя света с розеткой

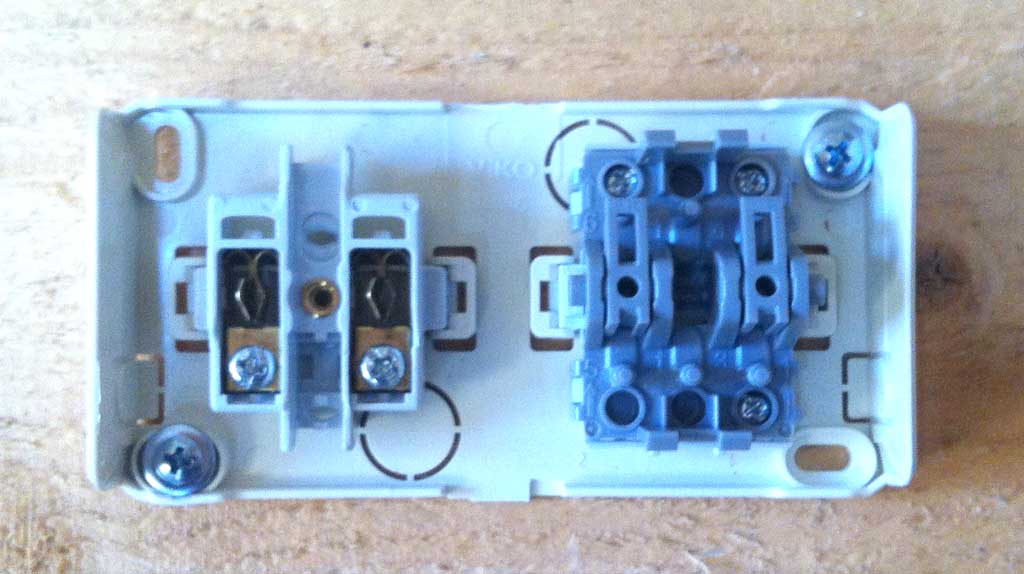

Далее я прикрутил основу блока к стене дома, где данный выключатель будет находиться:
Подключение двух клавишного выключателя света с розеткой


Далее, по схеме представленной выше, производится фиксация зачищенных проводов в соответствующих креплениях.
В данном выключателе используются плоские площадки-зажимы прижимающие провод посредством затягивания винта.
Это позволяет закреплять достаточно крепко многожильный провод.

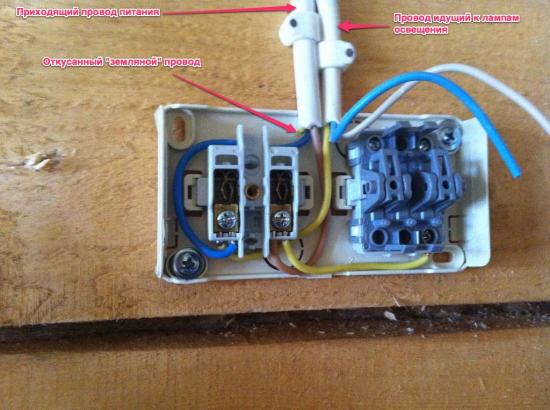

Здесь на фото указаны подводящий провод с напряжением 220 вольт (все работы должны выполняться при обесточенном подводе!!!) и отходящий провод к лампам накаливания.
Подключение двух клавишного выключателя света с розеткой

Поскольку в использованной розетке не используется третий заземленный проводник, то в подводящем проводе он был откушен кусачками.

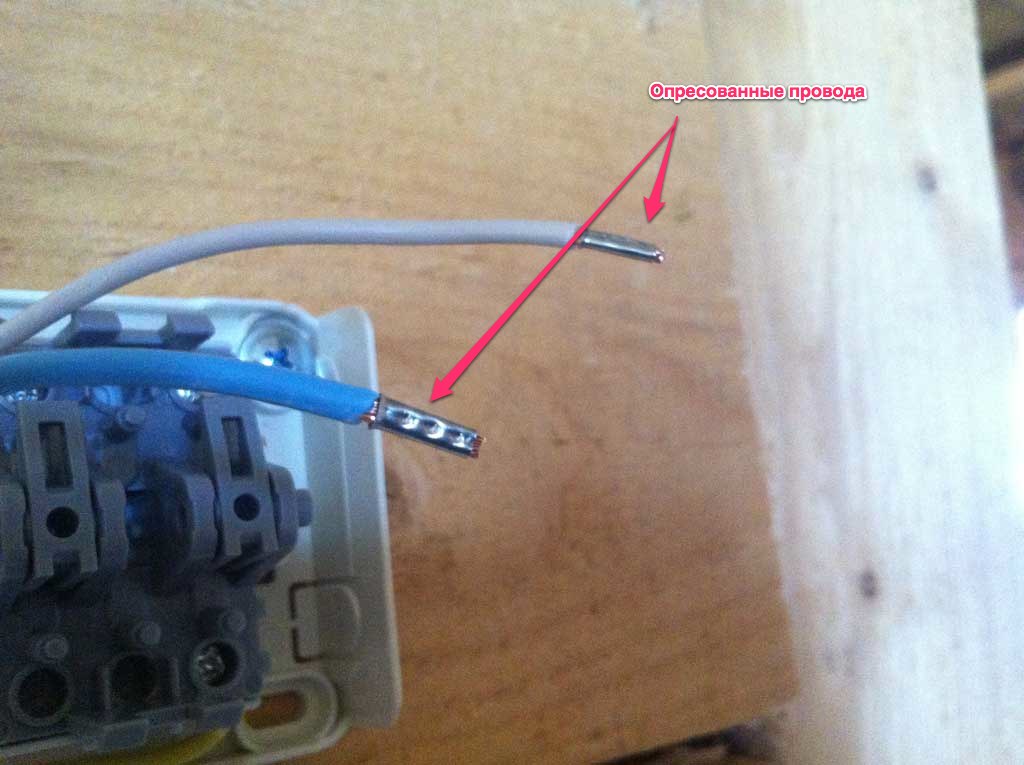

На фотографии ниже показаны опрессованные кончики проводов.
Я это делал для лучшего контакта в клеммах блока выключателя.
Подключение двух клавишного выключателя света с розеткой

В принципе это желательно.
Если в использованных вами выключателях применяются плоские зажимы для проводов, то многожильные провода будут зажаты в них достаточно плотно.

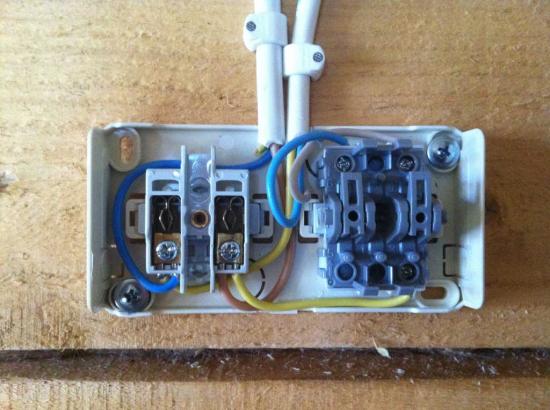

Вот что получилось после подключения всех проводников:
Подключение двух клавишного выключателя света с розеткой


Для лучшего понимания можно посмотреть на данную блок-схему с указанием цвета проводников:
Подключение двух клавишного выключателя света с розеткой

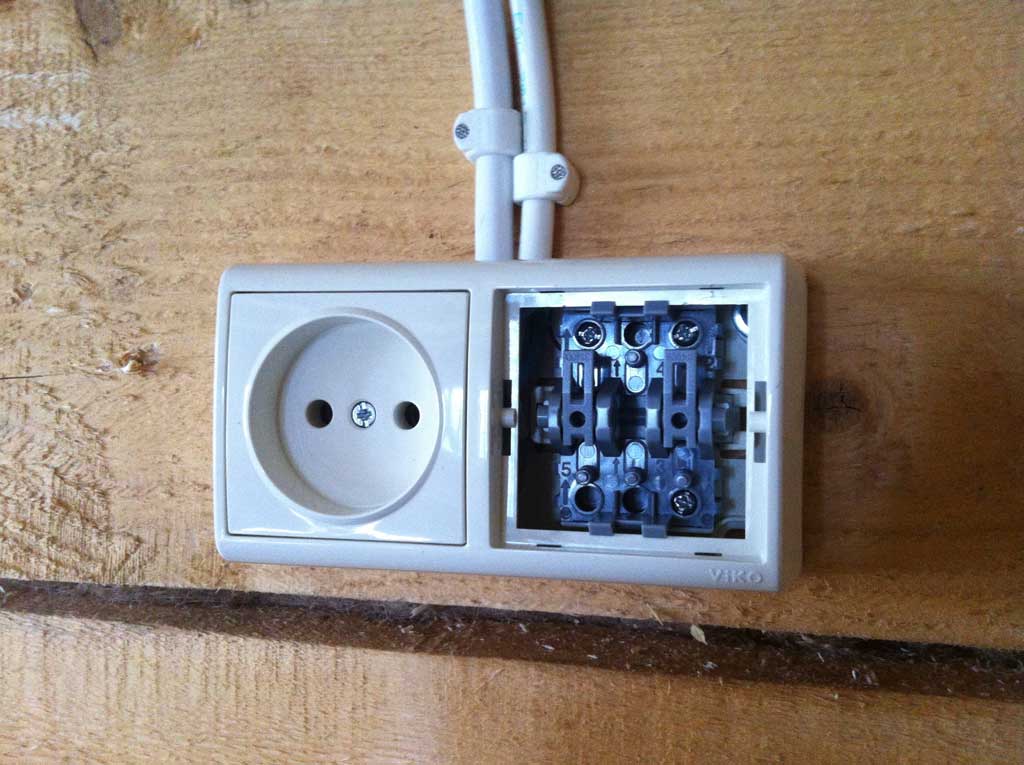

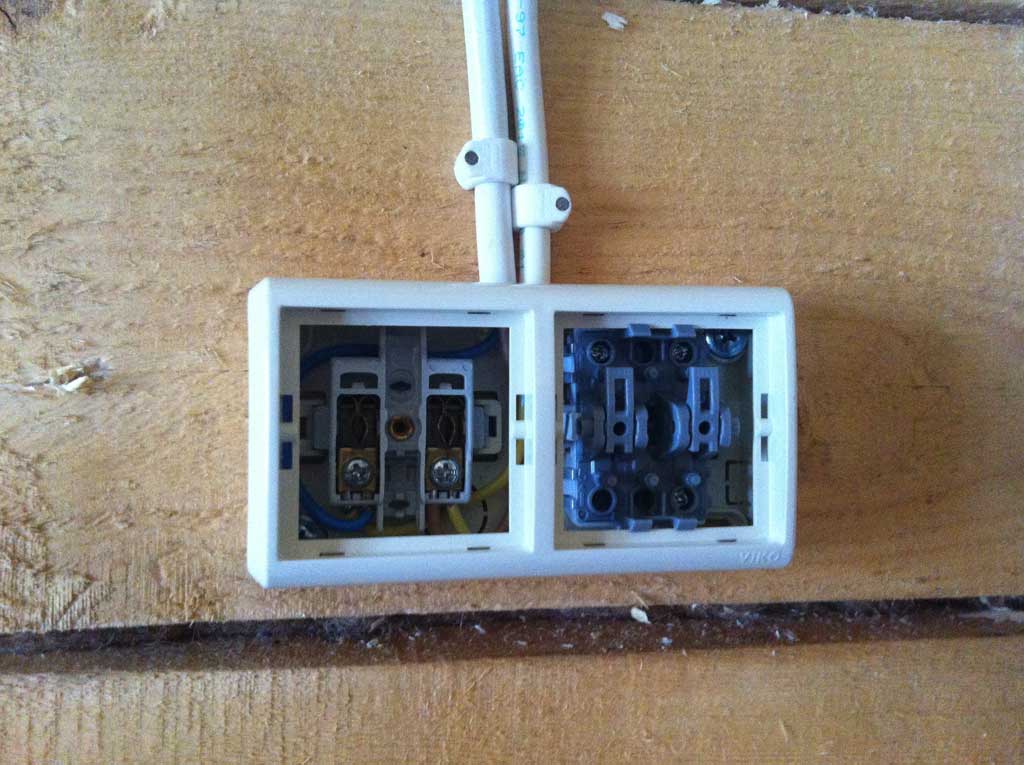

Далее одеваем общую рамку блока выключателя в которой предварительно по имеющимся направляющим выламываем перегородку для свободного прохождения проводов:
Подключение двух клавишного выключателя света с розеткой


Прикручиваем площадку для розетки:
Подключение двух клавишного выключателя света с розеткой


И защелкиваем клавиши выключателя:
Подключение двух клавишного выключателя света с розеткой

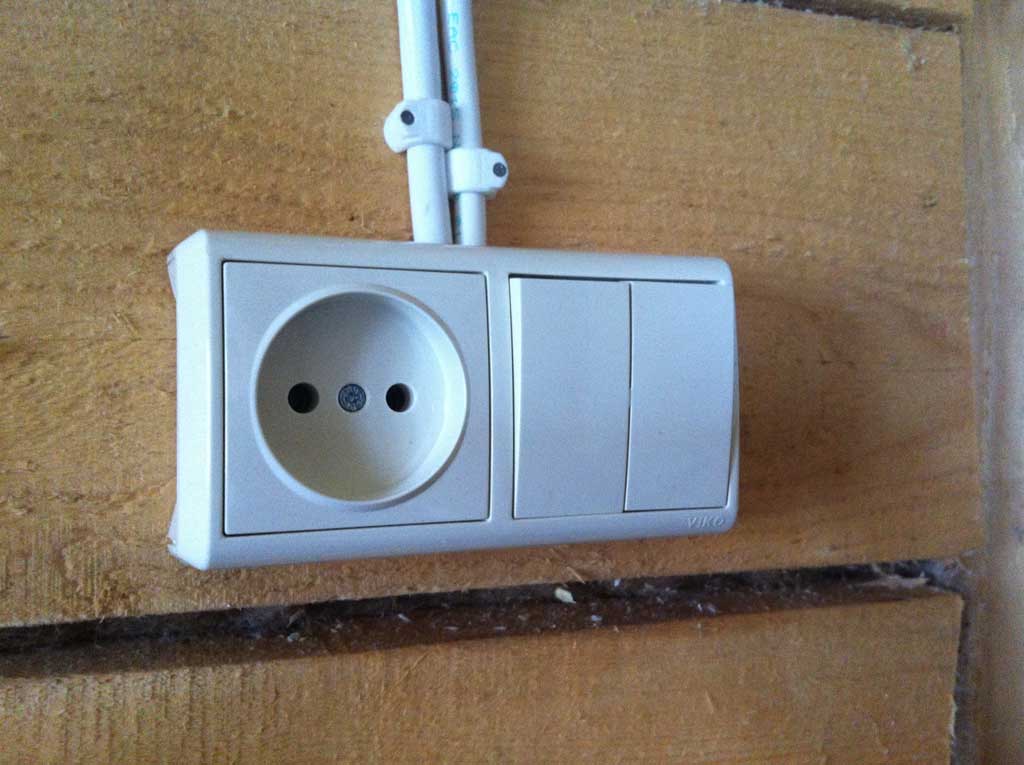

Вот и все!
Наш выключатель готов!
