Временный электрощит в дачном доме

Дачник

14-03-2015, 12:15
Просмотров: 3665

Для полноценной работы в строящемся доме необходимо наличие электроэнергии.

Либо для этих целей используется бензогенератор, либо используется подключение к высоковольтной линии проведенной в вашем СНТ.

В моем случае разводка по СНТ была произведена и к моей бытовке местным электриком был подведен провод СИП, который через сжимы был заведен в бытовку.

Уже от бытовки силовым кабелем был подключен возведенный дом.

А вот уже в самом доме для выполнения работ и подключения света в комнатах был собран временный электрощит, который впоследствии переедет на мансардный этаж.

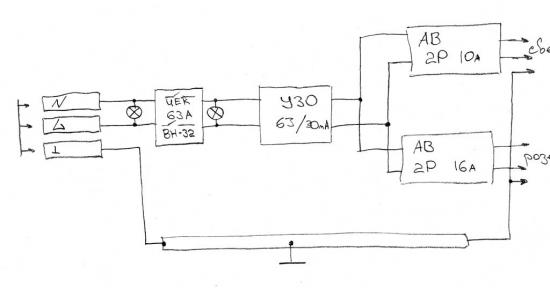

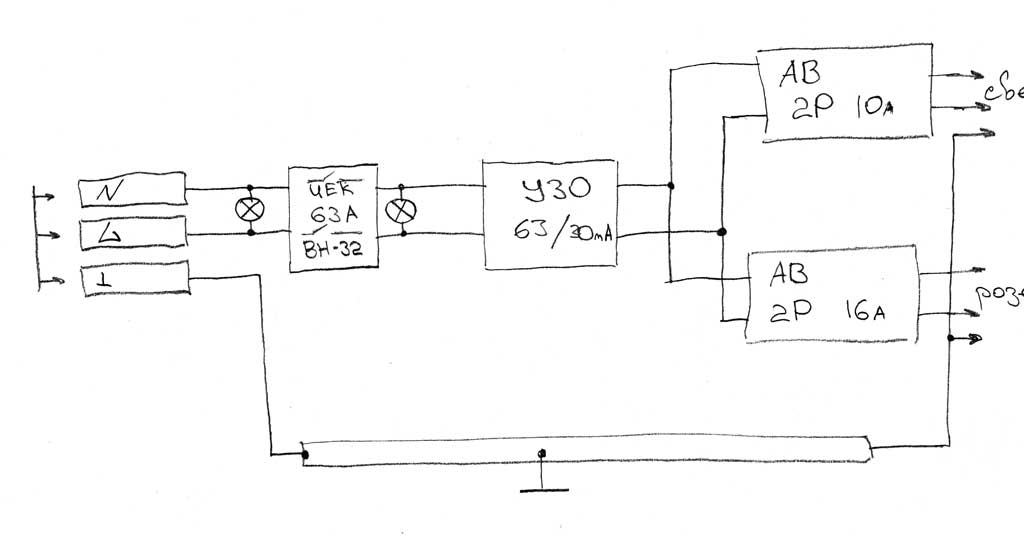

Щит собирался по данной схеме:
Временный электрощит в дачном доме


Что мы имеем:
1 - на входе подключена желтая лампочка, которая сигнализирует нам о том, что в дом электричество поступает.
2 - на входе стоит ИЕКовский рубильник ВН-32 63А, которым отключаем всю нагрузку. Как ни странно, но данный рубильник от ИЕК один из лучших в плане цена/качество. Собран он на совесть и совершенно правильно, что не скажешь о других устройствах от данной фирмы.
В качестве рубильника можно использовать такие же рубильники на 100А. Лично у меня был на 63А - чего вполне достаточно.
3 - После рубильника у меня стоит еще одна лампочка (зеленая) - которая сигнализирует о том, что мы подали питание на потребители внутри дома.
4 - после вводного рубильника используется групповое УЗО от фирмы Легран (Legrand) 63A/30mA для защиты человека от поражения током.
5 - после группового УЗО мы видим две линии: одна идет на свет, другая на розетки.
В качестве АВ (автоматических выключателей) также используются Легран. Я взял двухполюсные выключатели, которые в случае срабатывания отключают как фазный, так и нулевой проводники.
Для защиты групы розеток ипользуется автомат на 16А (не больше!!! Никаких 25А "для надежности"!!!) с характиристикой "С". Хотелось бы на даче использовать автоматы с характеристикой "В", но на момент покупки таких не оказалось.
Для основного щита впоследствии будут куплены автоматы с характеристикой "В".
"С" все таки больше в квартирах используются...
Для защиты группы света используется автомат на 10А тоже с характеристикой "С" и по тем же причинам - на момент продажи не было автоматов с характеристикой "В".
На свет можно поставить автомат и на 6А если не используются мощные осветительные приборы.

В качестве щитка был куплен не дорогой щиток для настенного монтажа на 12 посадочных мест от фирмы ТЕКФОР, который оказался на таким уж и плохим.
Заплатил я за него что-то в районе 600 руб. (начало марта 2015г)

Для подключения вводного кабеля в щитке были приобретены клеммы под сечение 10 квадратов.
В принципе можно обойтись и без них, но я посчитал, что так будет удобнее впоследствии.

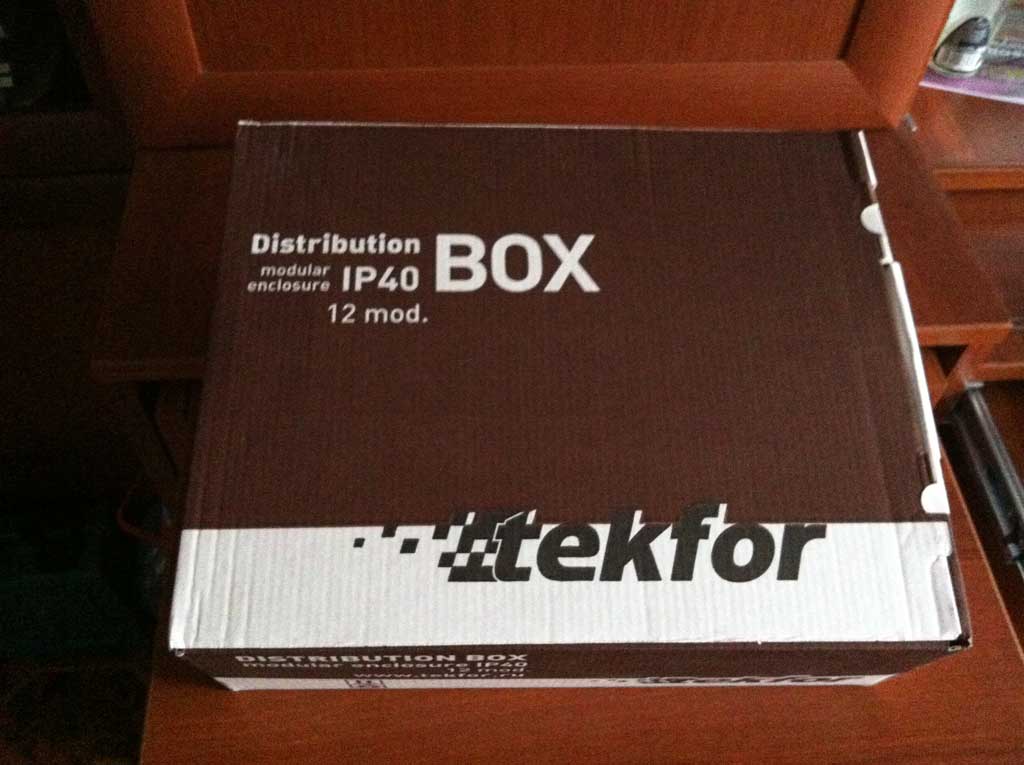

Ниже прилагаю фотографии купленного щитка и его внутренностей:

Временный электрощит в дачном доме

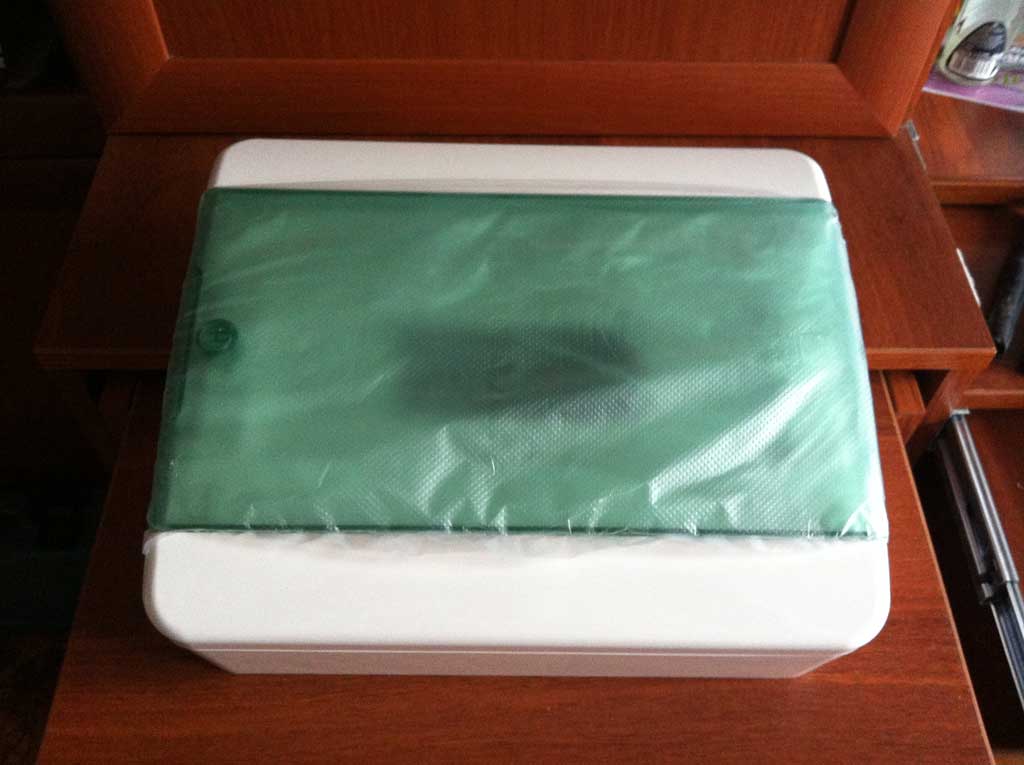

Прозрачная крышка закрыта защитной пленкой:
Временный электрощит в дачном доме

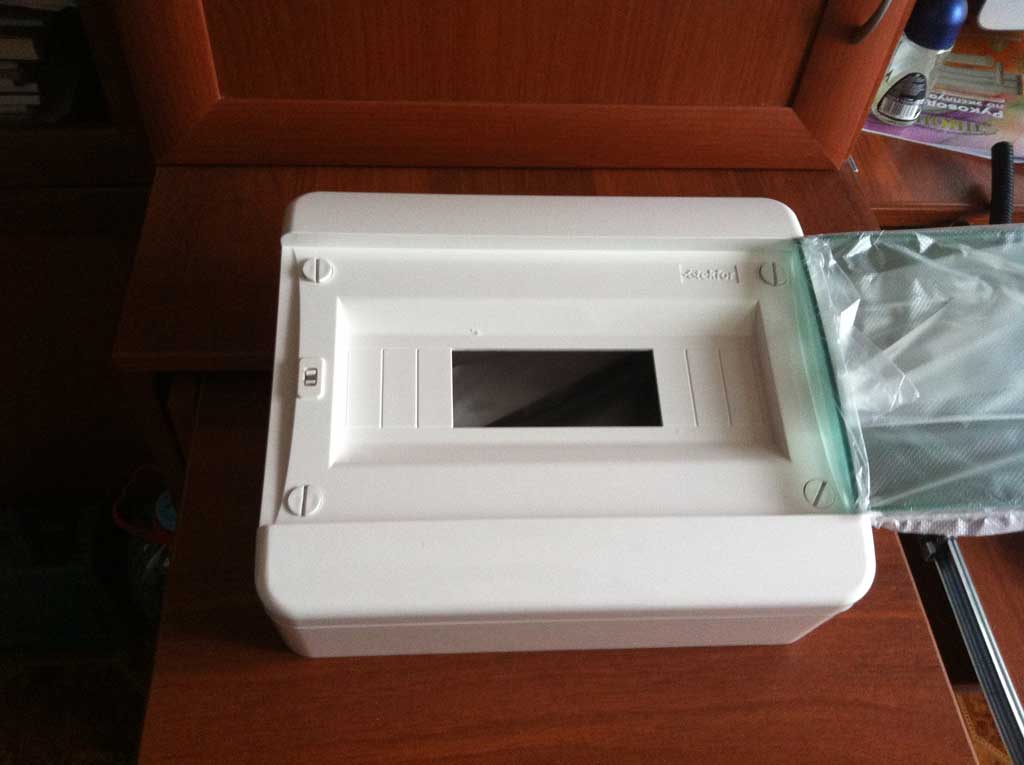

По центру имеется открытое пространство на 6 модулей.
Заглушек в комплекте нету.
Временный электрощит в дачном доме

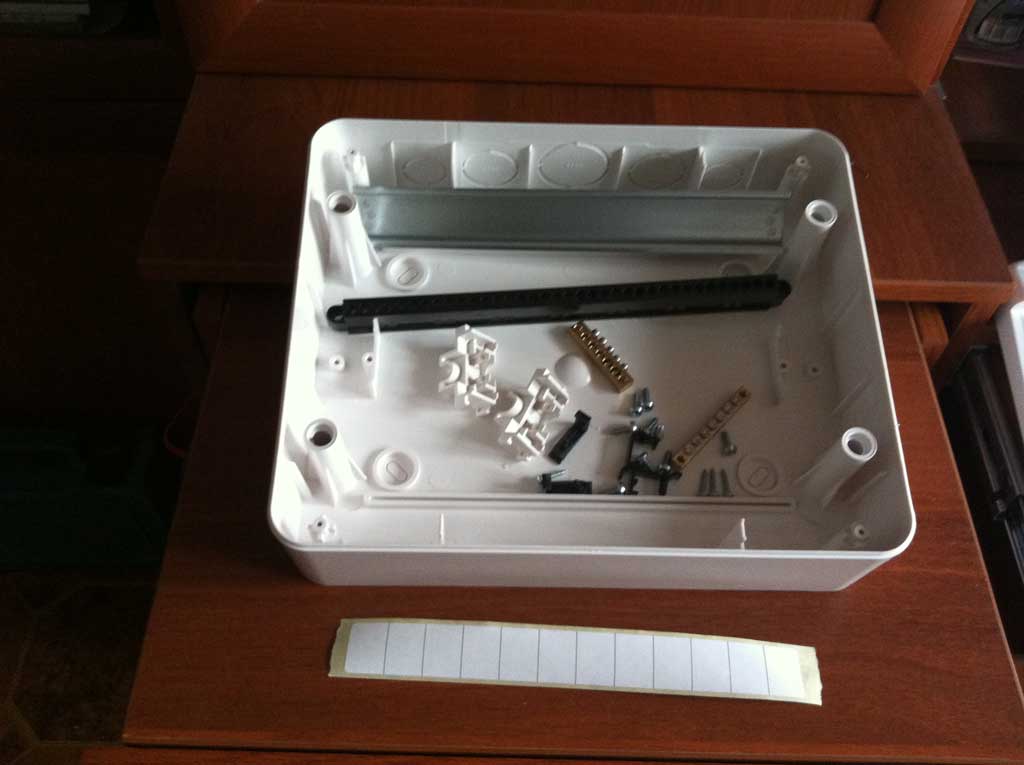

В комплекте:
- шурупы
- две нулевые шинки
- защитная планка для шинок и пластмассовые крепления для их фиксации

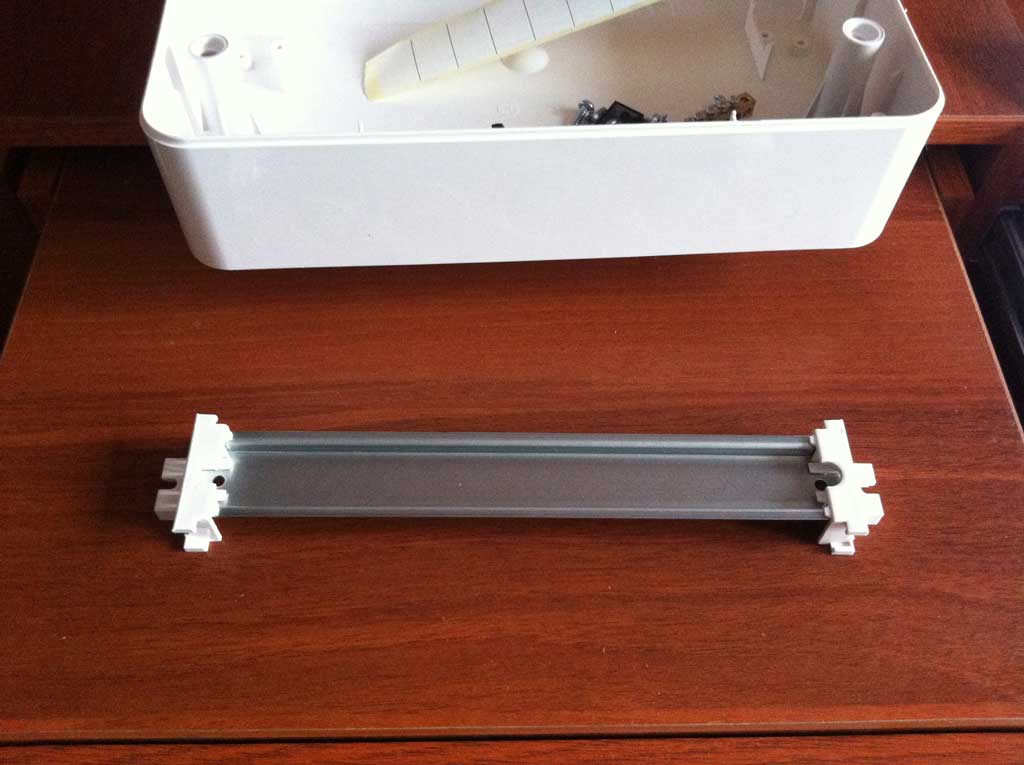

- панелька для установки модулей (DIN-рейка) и торцевые заглушки к ним
Временный электрощит в дачном доме

Шинки можно крепить как в верхней части щитка, так и в нижней.
Также (по схеме) дверцу щитка можно перевесить на другую сторону.

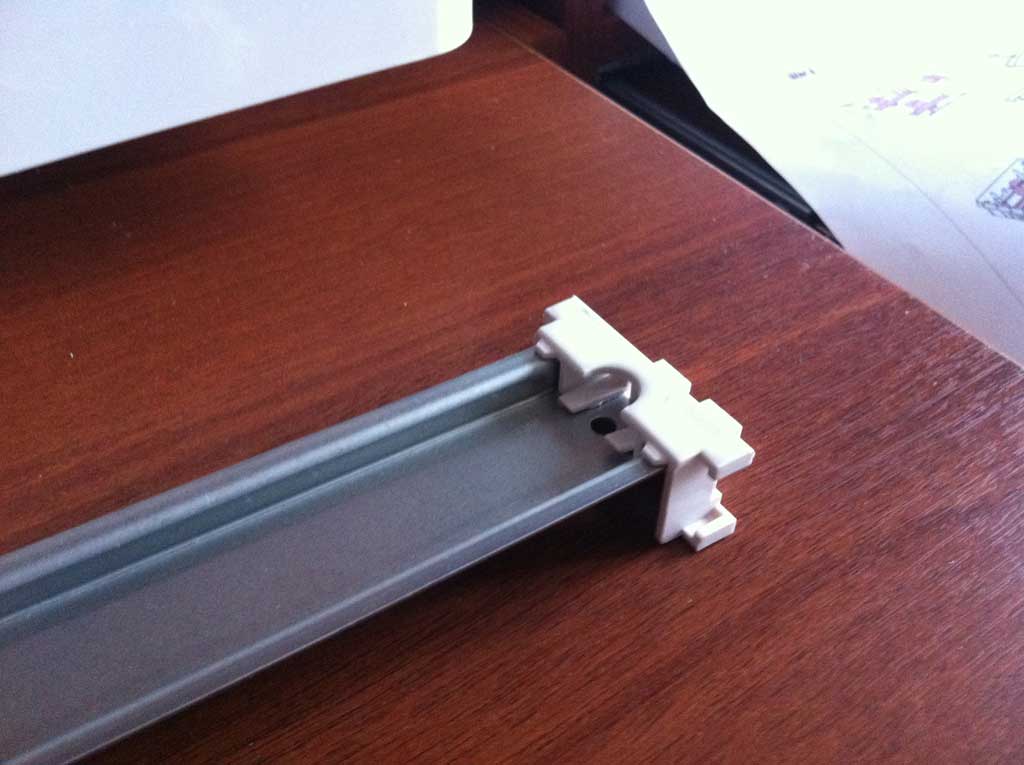

Это торцевые заглушки
Временный электрощит в дачном доме

Временный электрощит в дачном доме

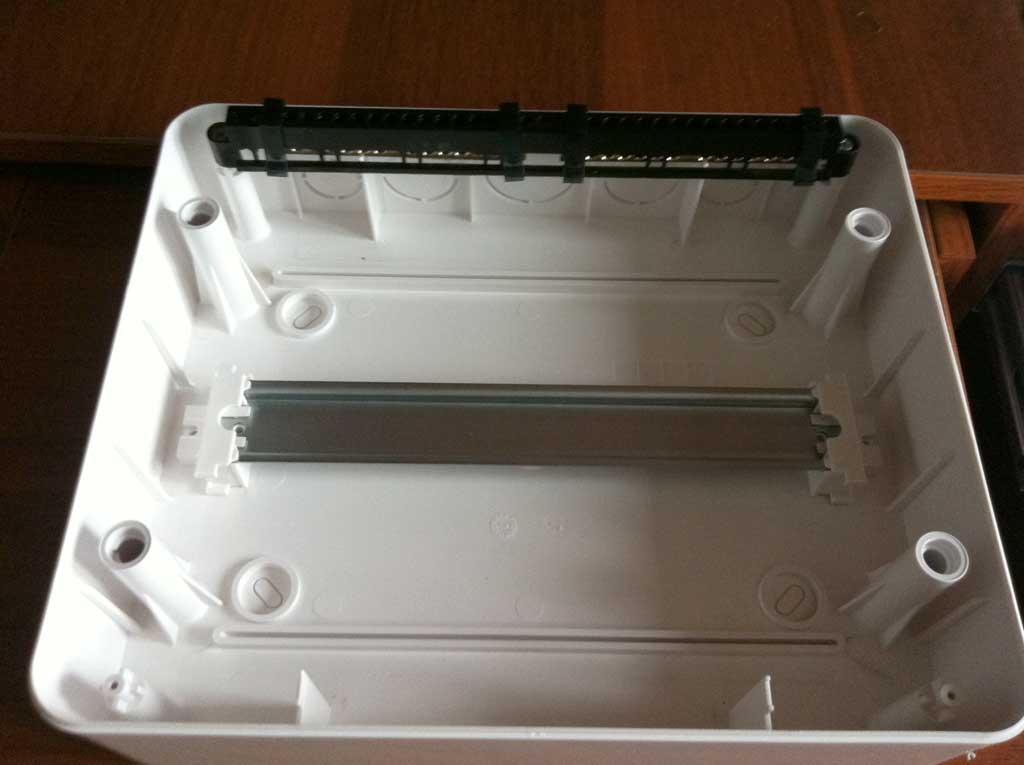

Как это выглядит внутри щитка:
Временный электрощит в дачном доме

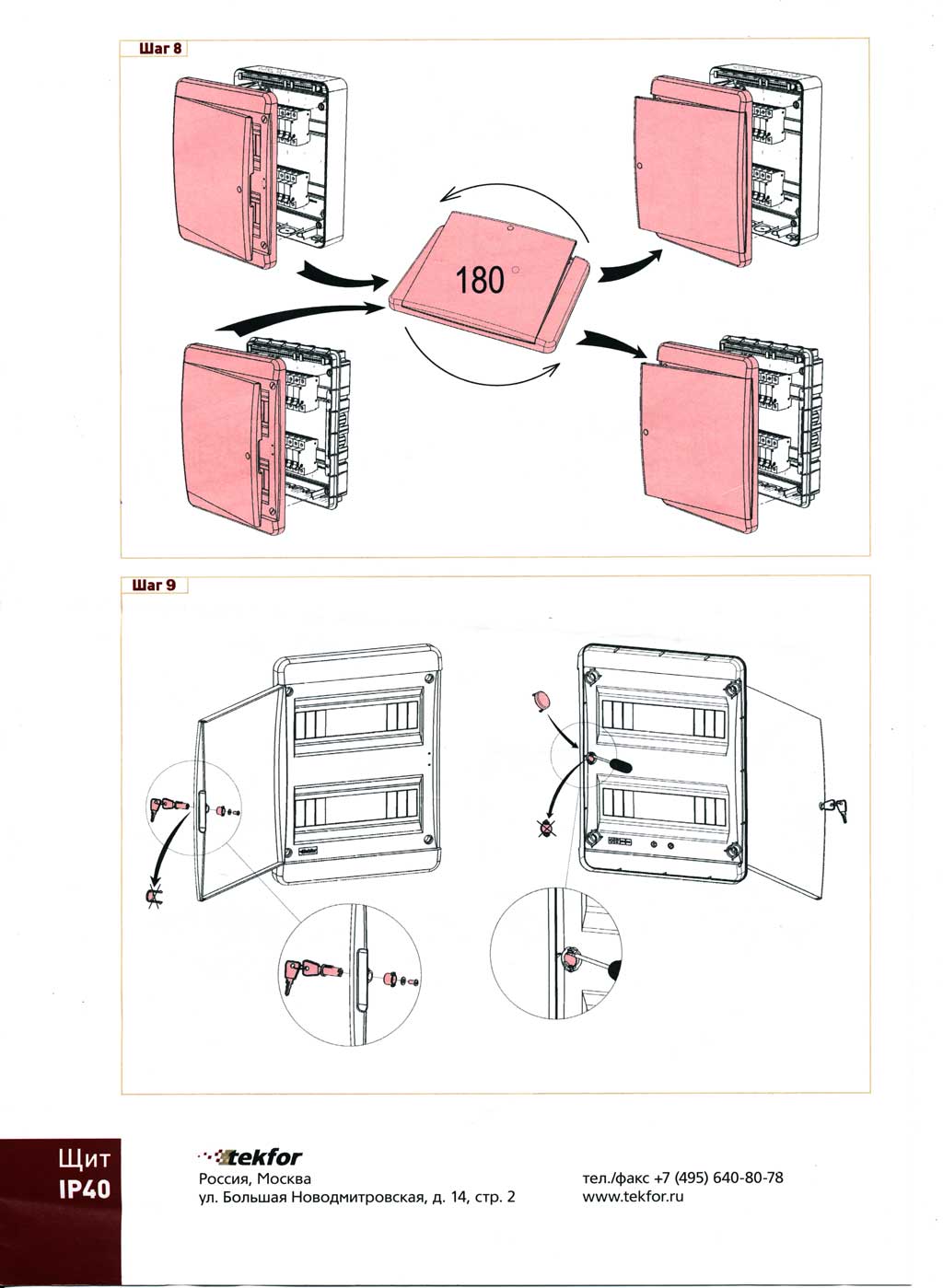

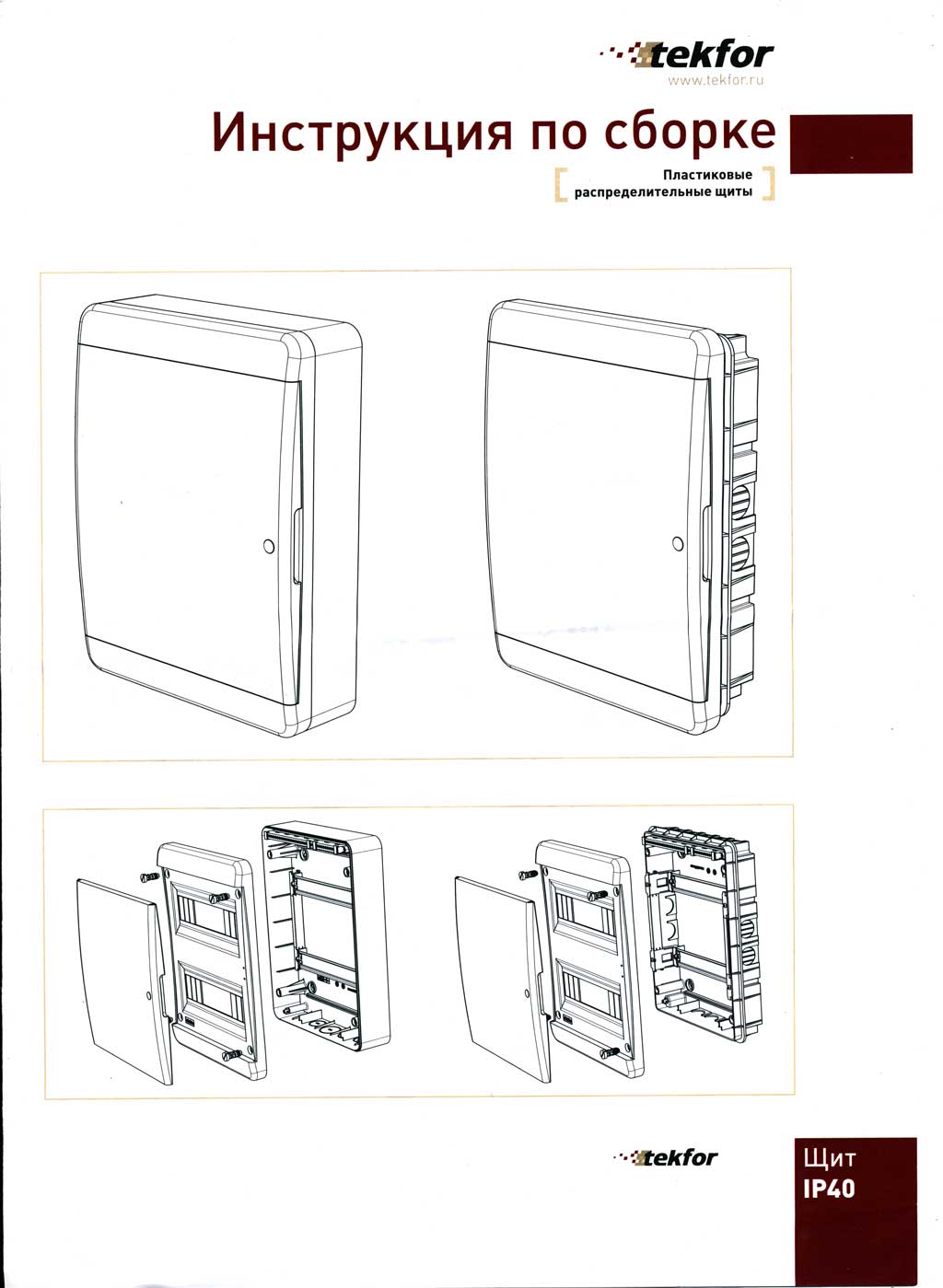

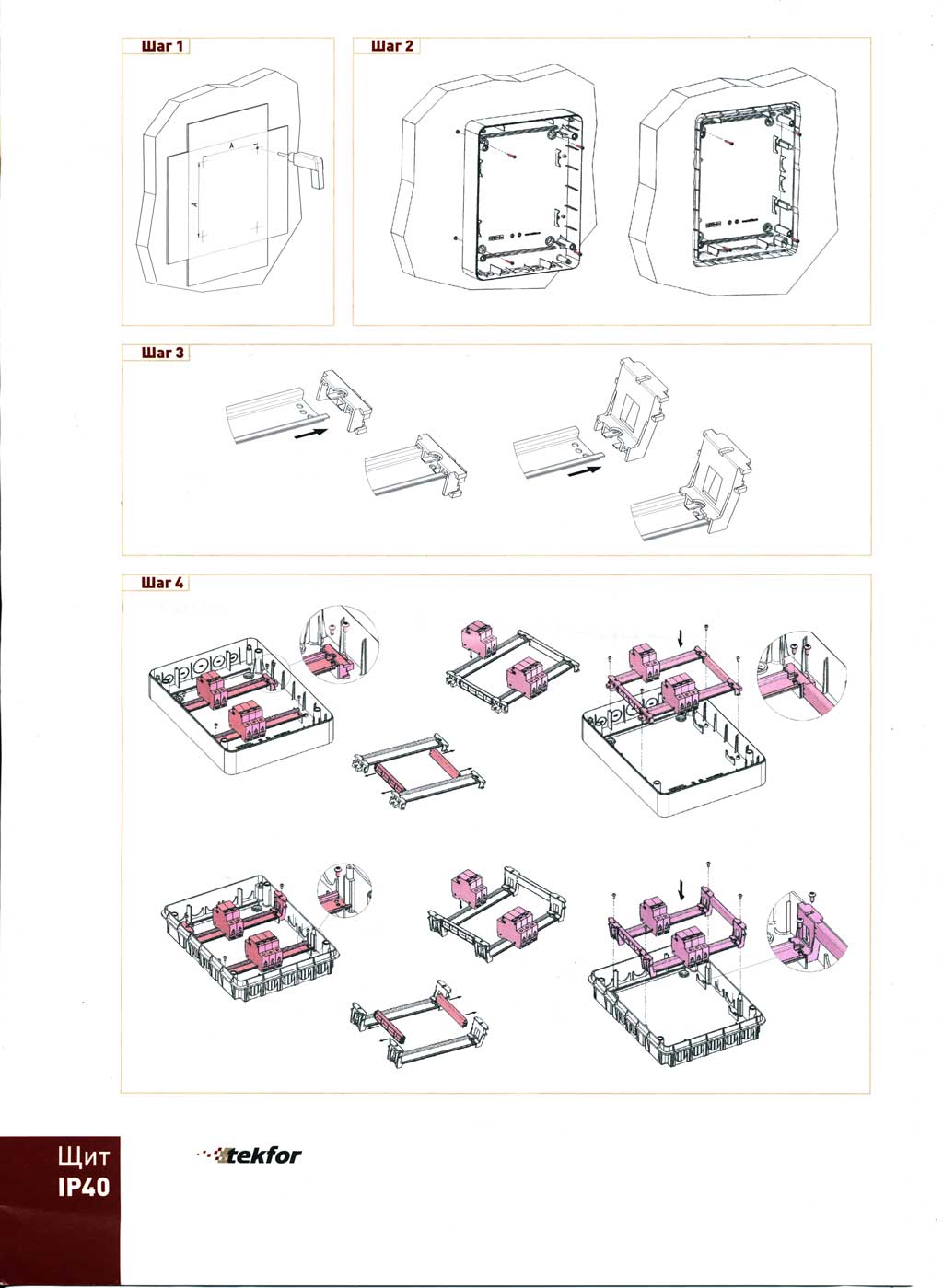

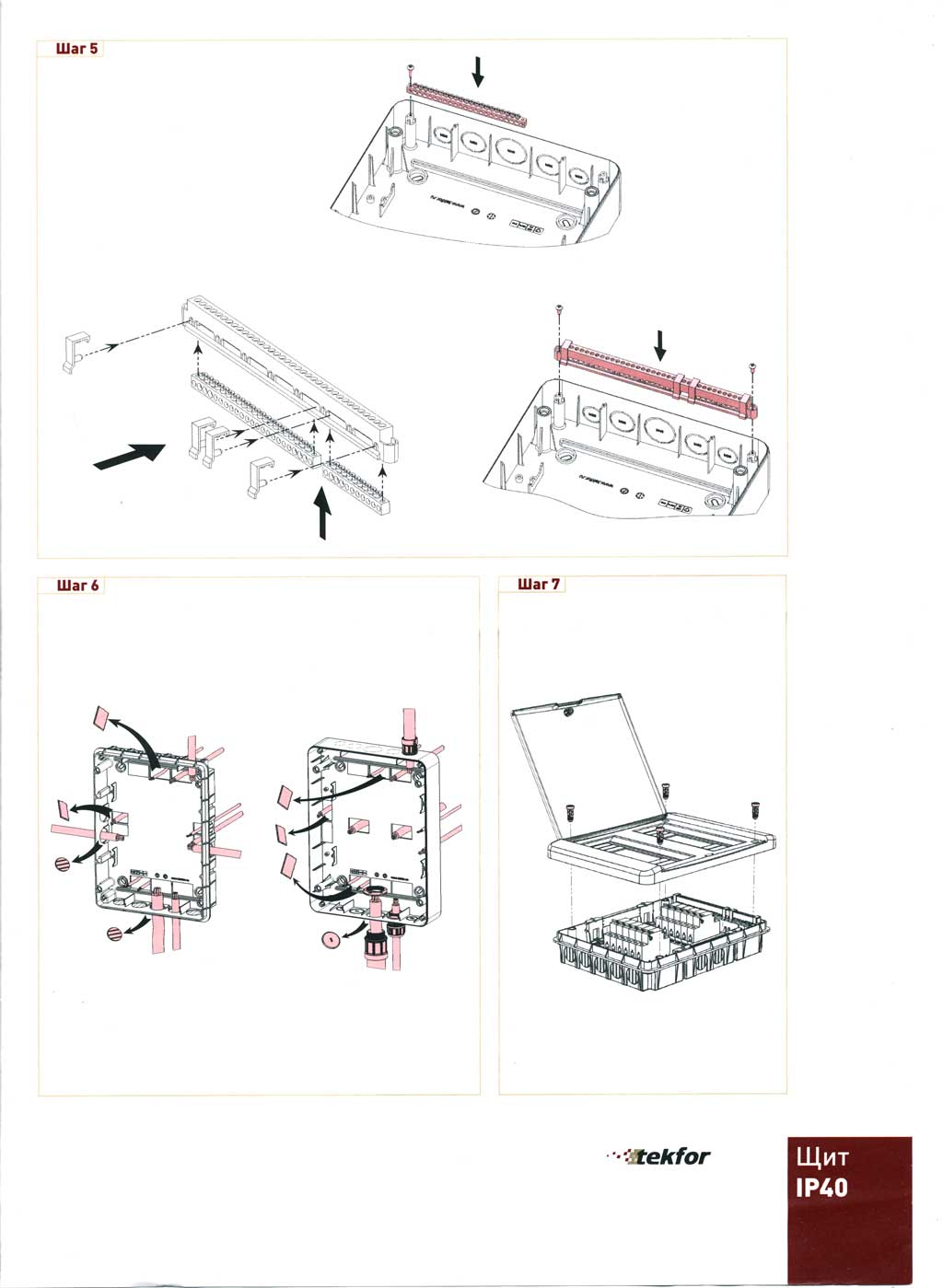

Вот официальная схема сборки данного щитка:
Временный электрощит в дачном доме
Временный электрощит в дачном доме
Временный электрощит в дачном доме
Временный электрощит в дачном доме

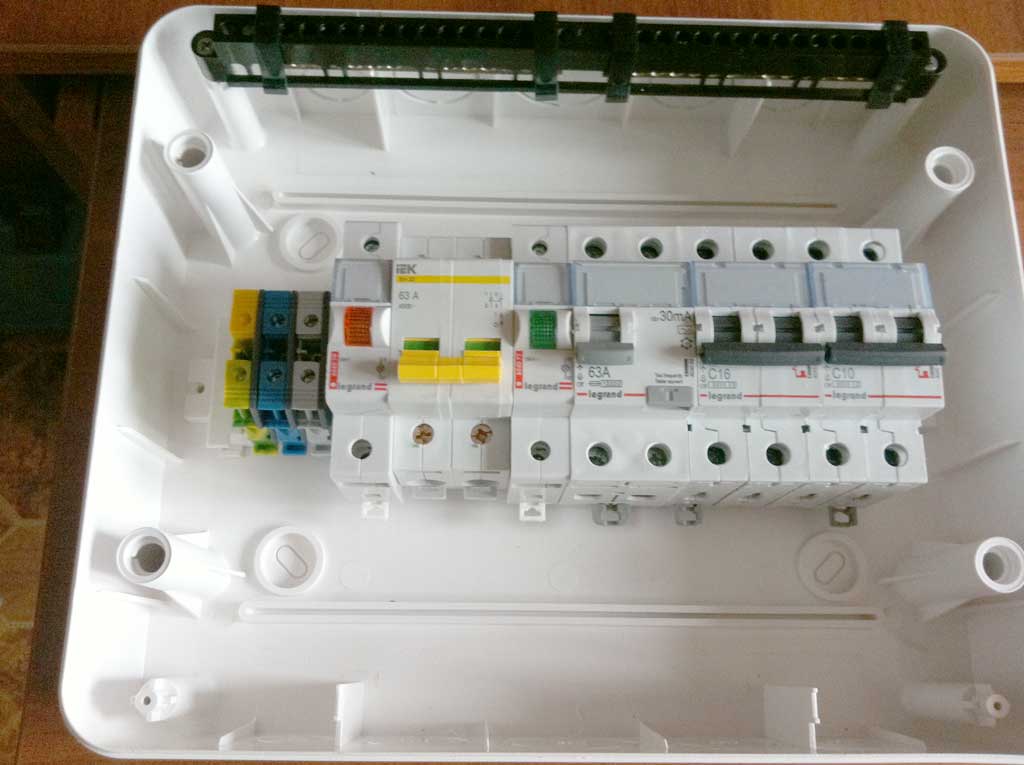

Предварительная примерка.

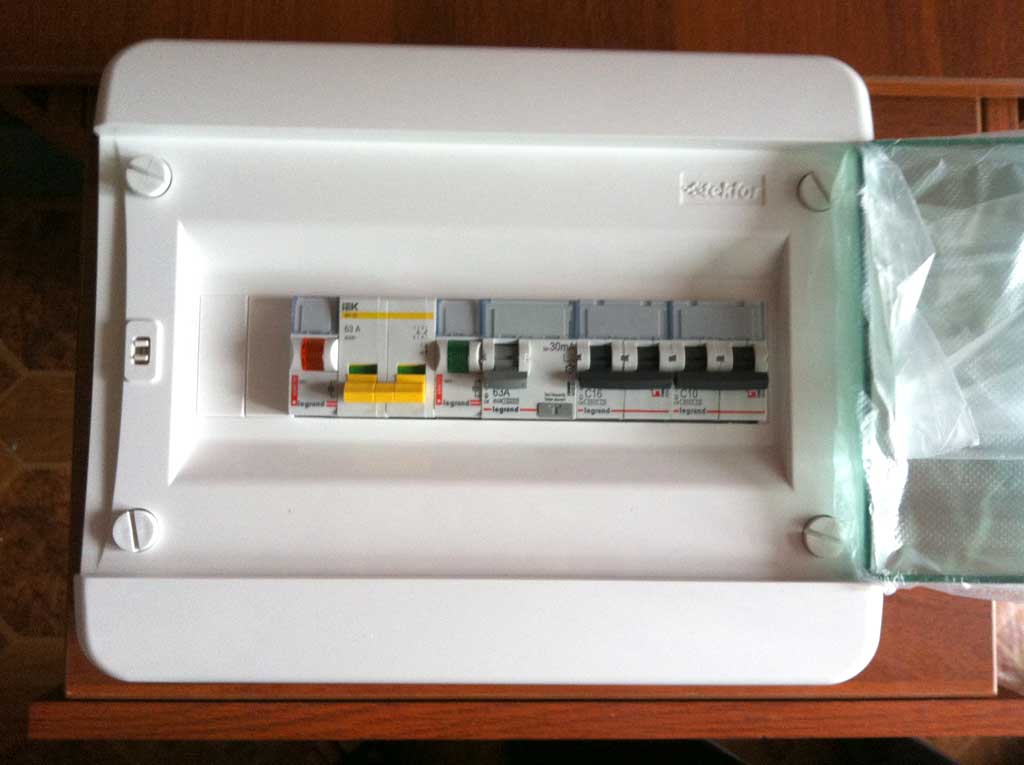

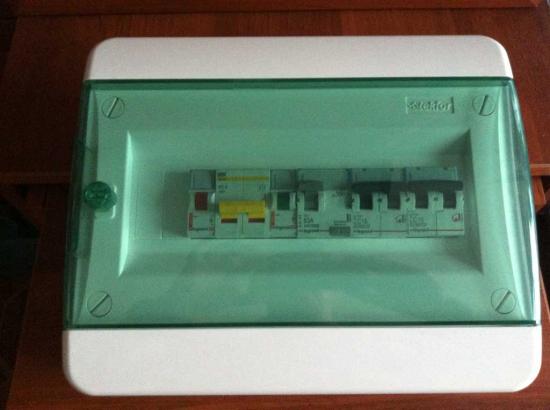

Вот так будет все выглядеть щиток:
Временный электрощит в дачном доме


С закрытой верхней крышкой:
Временный электрощит в дачном доме

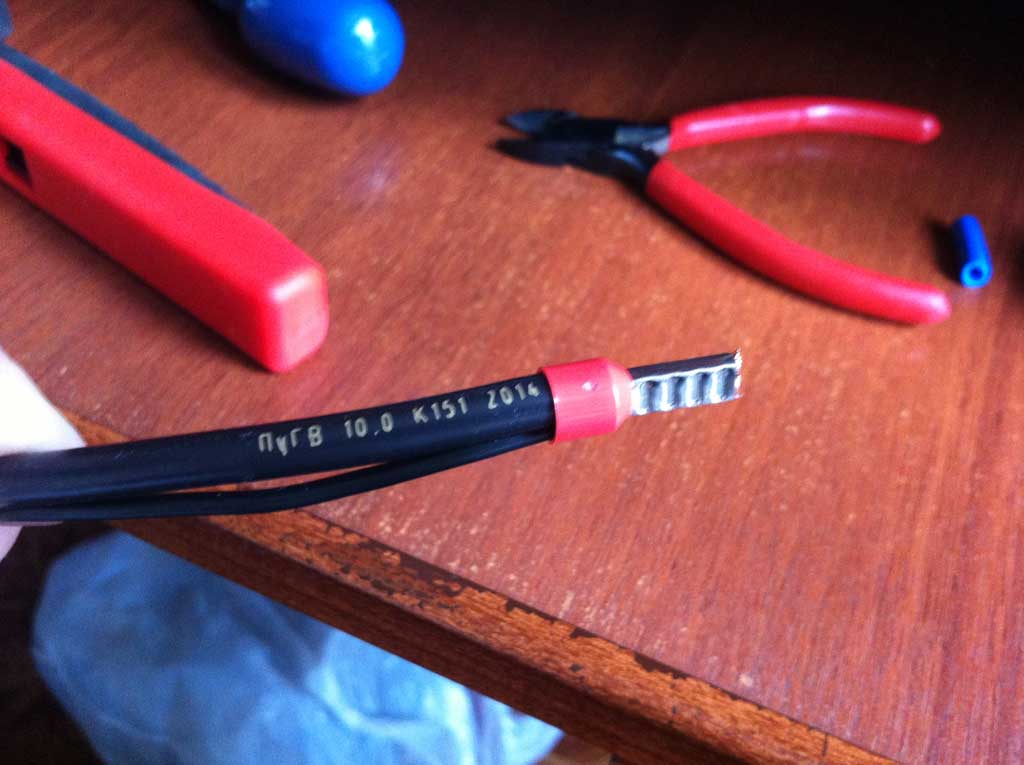

Для разводки я применял гибкие опрессованные провода ПуГВ 10 квадратов, а для подключения лампочек - такой же провод, только на 1,5 квадрата.
Временный электрощит в дачном доме

Для всех фазных линий я использовал провода черного цвета, а для нулевых - синего.
Так впоследствии будет все понятно, если через много лет придется лезть в щиток.
Он конечно не такой большой - но тем не менее. Лучше все делать правильно с самого начала.

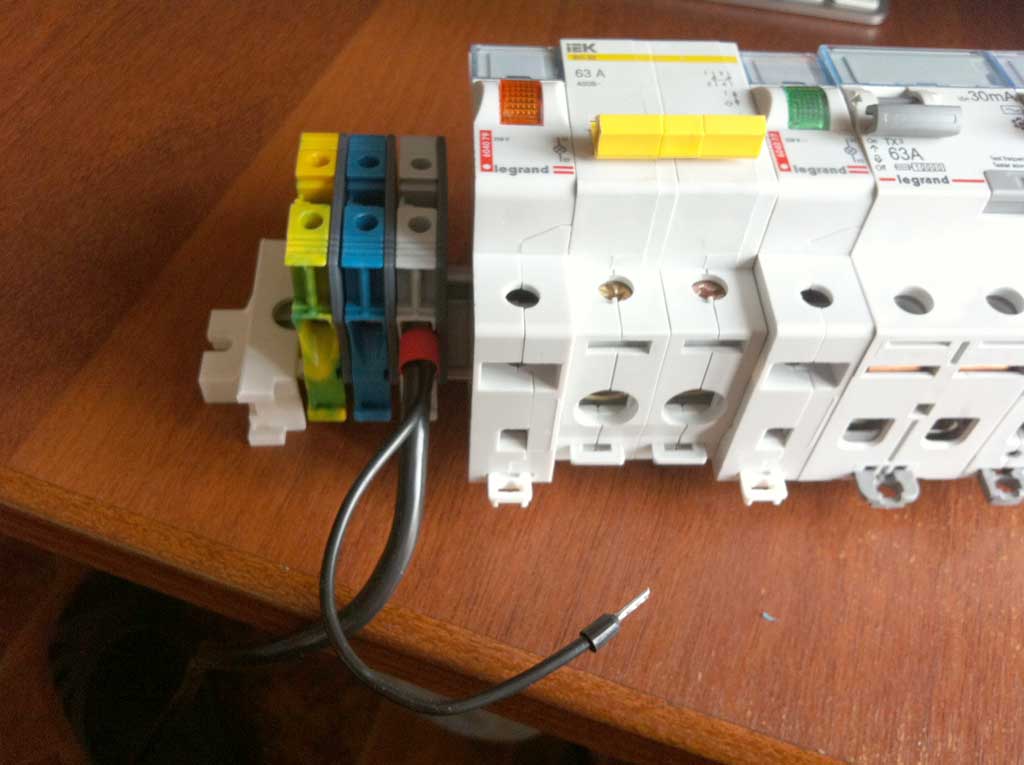

Провода для лампочек были опрессованы в одном наконечнике - они вполне нормально туда помещаются.
Временный электрощит в дачном доме

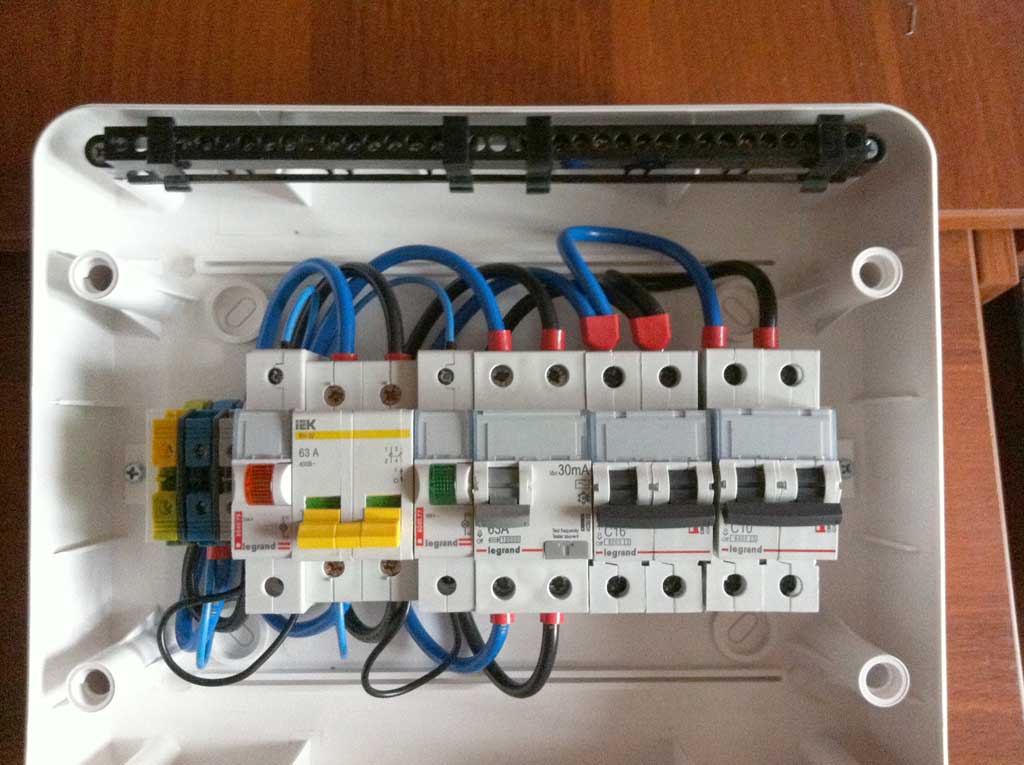

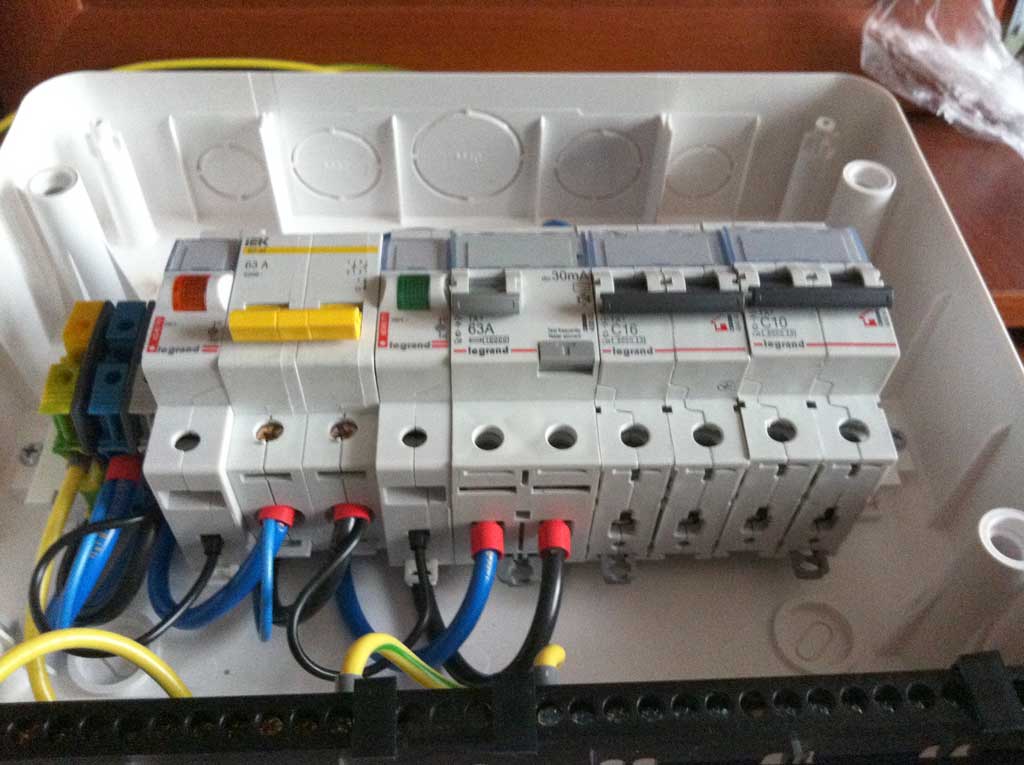

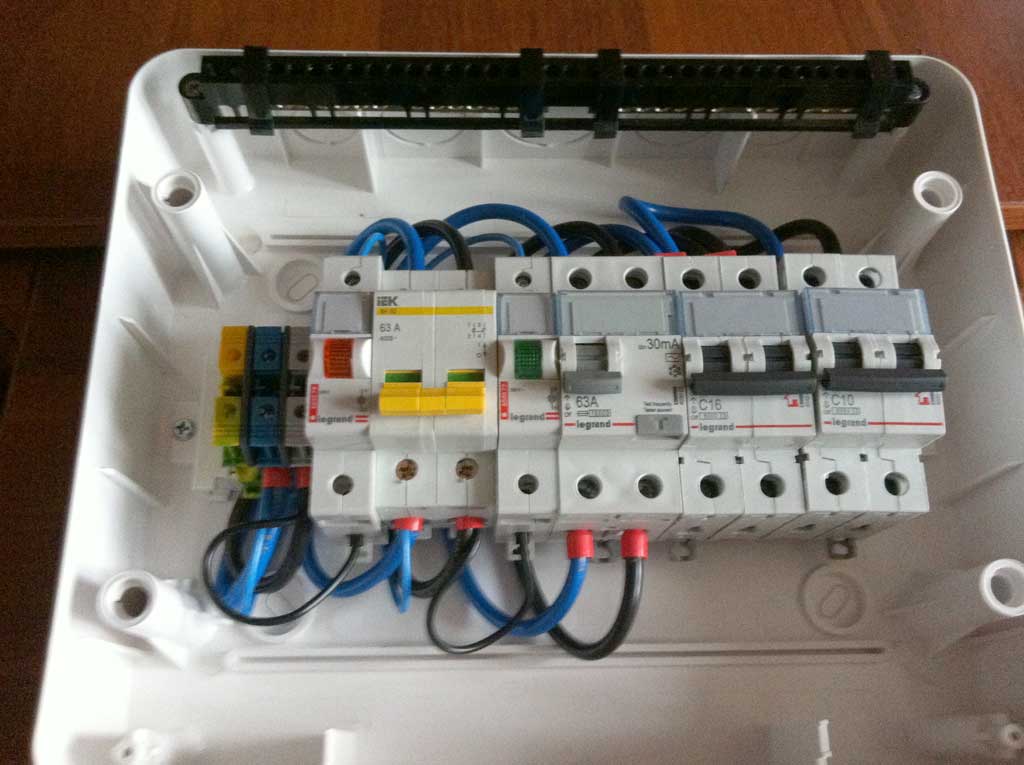

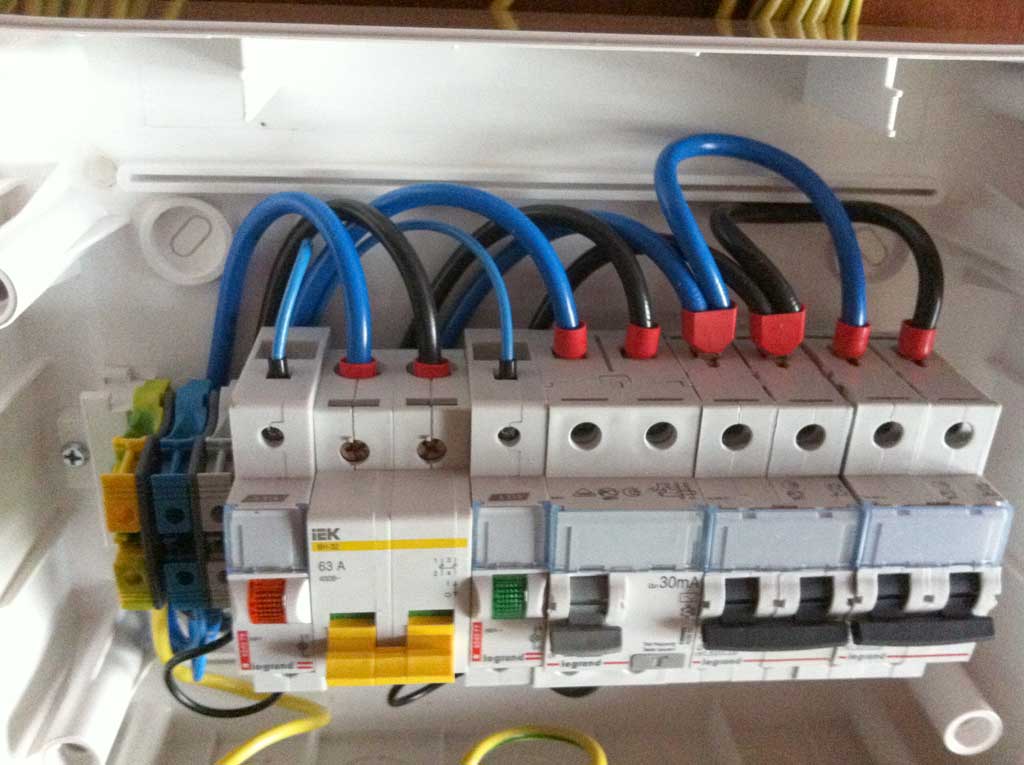

Вот фотографии смонтированных модулей:

Временный электрощит в дачном доме

Временный электрощит в дачном доме

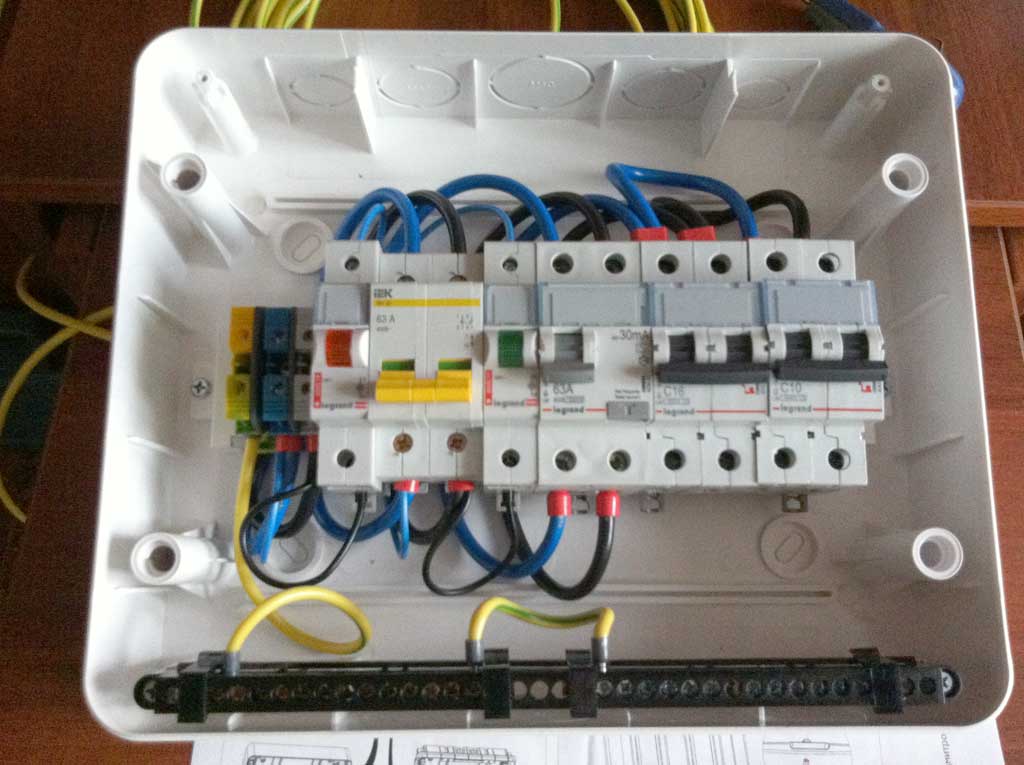

"Земля" была подключена к шинке, которую я разместил в нижней части щитка.
Временный электрощит в дачном доме

Временный электрощит в дачном доме

Временный электрощит в дачном доме

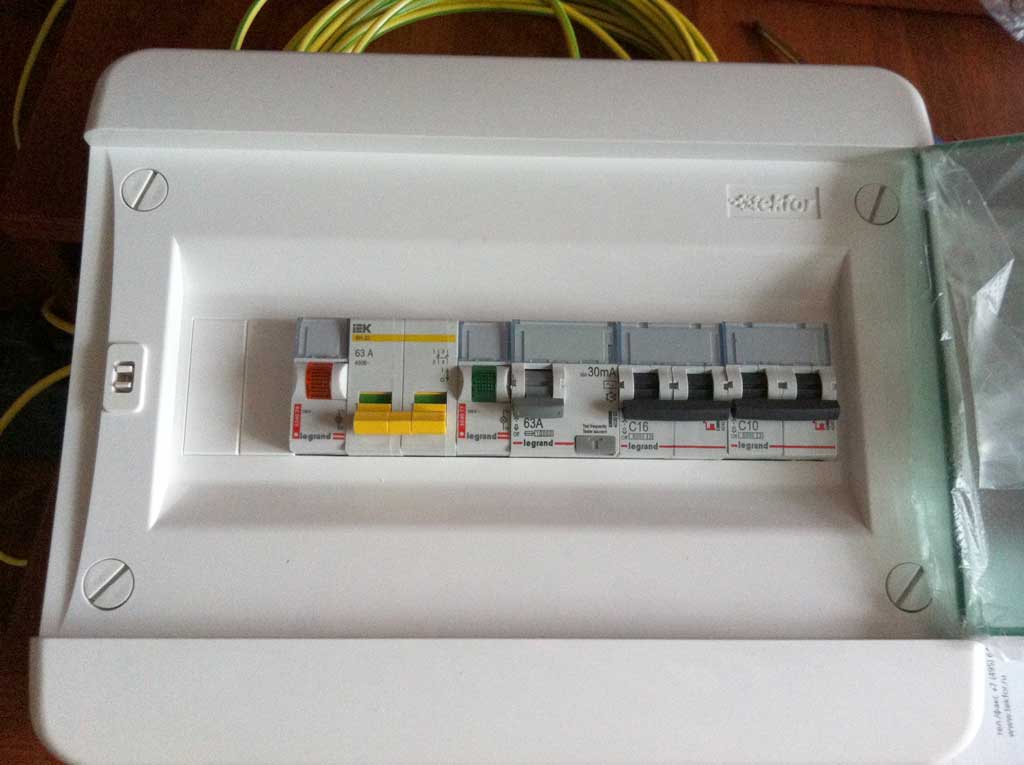

Вот щиток и готов!
Осталось только закрепить верхнюю панель - и все!

Временный электрощит в дачном доме

Временный электрощит в дачном доме


Для фиксации верхней панели используются крупные винты - что достаточно удобно.

Пластмассовые заглушки на лицевой части щитка пришлось немного подрезать по месту острым ножом. Так я избежал необходимости использования боковых фиксаторов модулей на DIN-рейке.

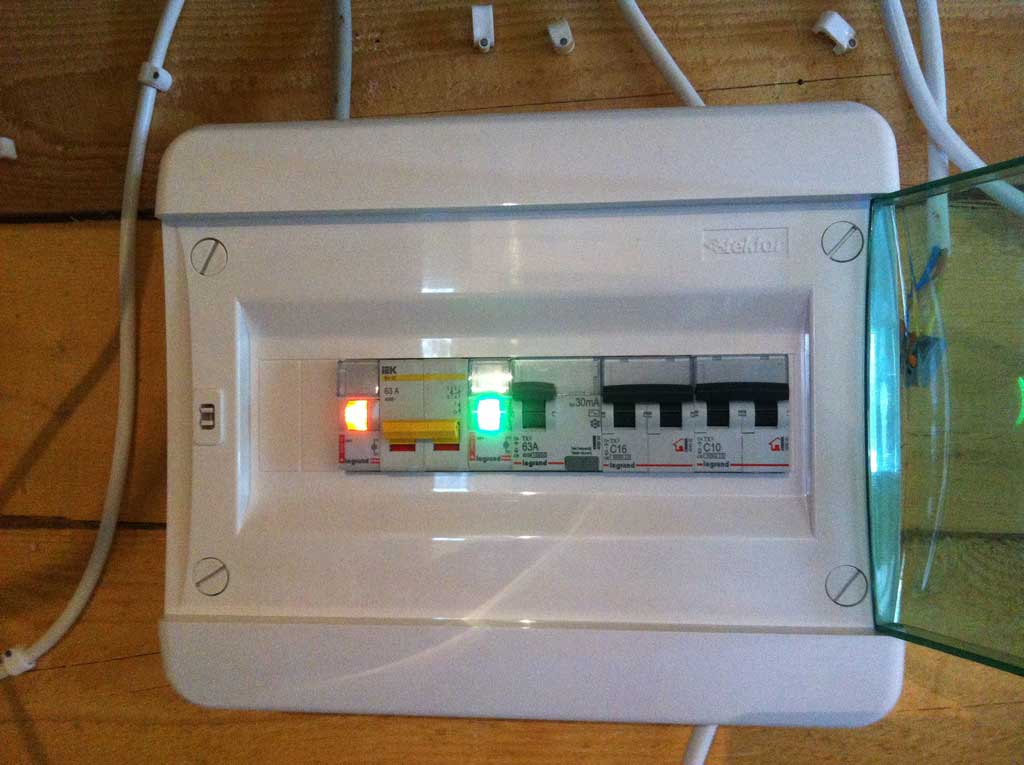

Вот так выглядит подключенный щит:
Временный электрощит в дачном доме
