Перед началом строительства дома, необходимо произвести некоторые геодезические работы, которые можно выполнить без помощи специалиста по геодезии.

Разбивка дома на местности
Для начала необходимо перенести начерченный план будущего дома на земельный участок и закрепить его контуры колышками. В случае если у вас на руках имеется заключение архитектора, то расположение дома на участке отражено в его заключении.

Для выполнения разбивки дома на местности необходимо иметь 12 металлических прутков диаметром от 8 до 20 мм, длиной 0,5 м.
Для этих целей хорошо подходят куски арматуры.
Эти прутья выполняют роль колышков для закрепления углов будущего дома на дачном участке.

Деревянные колышки для этих целей лучше не использовать, так как они имеют большую толщину.
Со временем забывается, по какой из граней такого колышка вы делали разбивку, и может произойти существенная ошибка в несколько сантиметров, которая обязательно скажется при дальнейшем строительстве.

Для разбивки дома на местности вам понадобятся следующие инструменты:

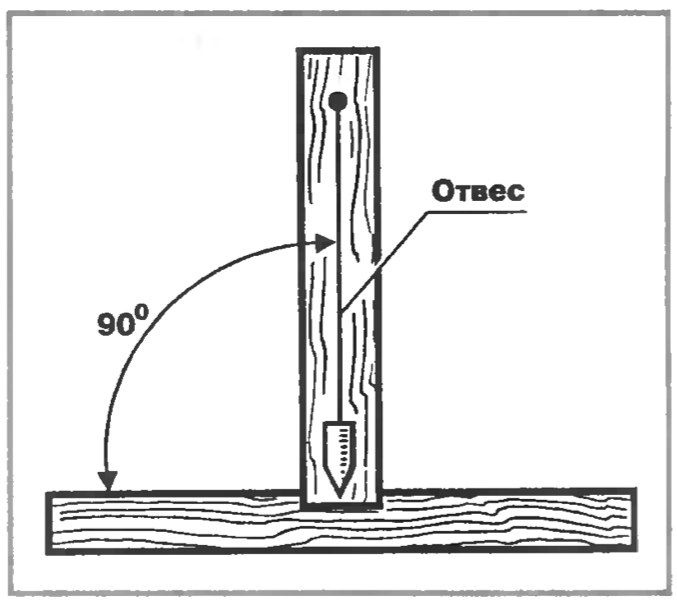

- ватерпас (уровень) - приспособление для проверки горизонтальности поверхности. Его можно изготовить самому или же использовать промышленные образцы - водяной уровень, лазерный уровень...
- толстый шпагат длиной 50 м (чем толще, тем лучше),

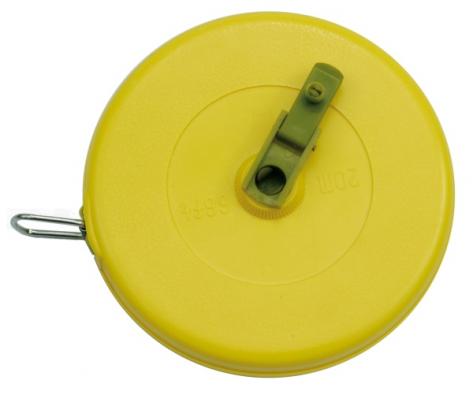

- рулетка длиной 20 м,

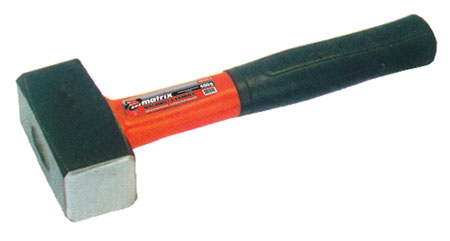

- тяжелый молоток или маленькая кувалда


Разбивка плана дома на местности Разбивка плана дома на местности Разбивка плана дома на местности Разбивка плана дома на местности



Разбивку дома на местности обычно делают вдвоем или втроем.
Посмотрите как это делается на примере стандартного дома с размерами стен 6x8 м.
Возведение дома ведется, отмеряя необходимые расстояния от осе указанные в вашем проекте.

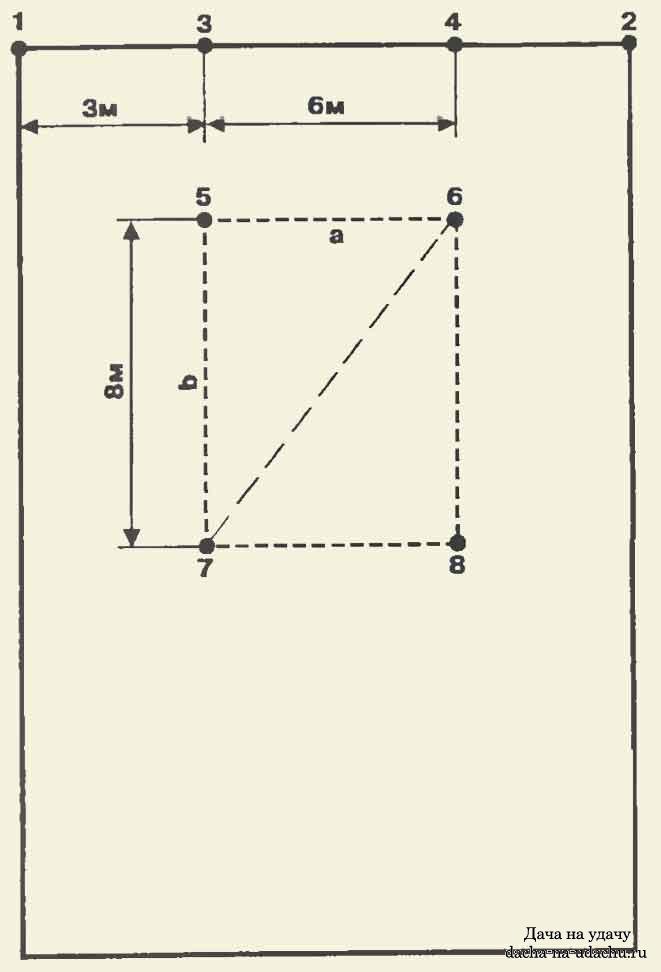

Если ваш участок не имеет границ, нам необходимо визуализировать площадь участка. Для этого по границе участка забиваем колышки 1 и 2 и натягиваем шпагат.
Если на участке уже установлено ограждение в виде какого-либо забора, то колышки 1-2 располагаются по линии забора.

Далее отмеряем от точки 1 необходимое расстояние, на которое вы должны сместить дом от боковой границы участка (в нашем случае это расстояние равно 3 м) и в этом месте забиваем колышек номер 3.
От колышка З при помощи длинной рулетки отмеряем расстояние, равное ширине дома ( в нашем случае - 6 м), и в этом месте забиваем колышек номер 4.
Далее от колышков З и 4 поочередно отмеряем расстояние, на которое дом смещается в глубину участка (в нашем случае это 5 м), и получаем колышки 5 и 6.

Разбивка плана дома на местности



Желательно чтобы линии 3—5 и 4—6 были перпендикулярны линии 1—2.
По большому счету эта перпендикулярность не имеет принципиального значения, особенно если граница участка является неровной.

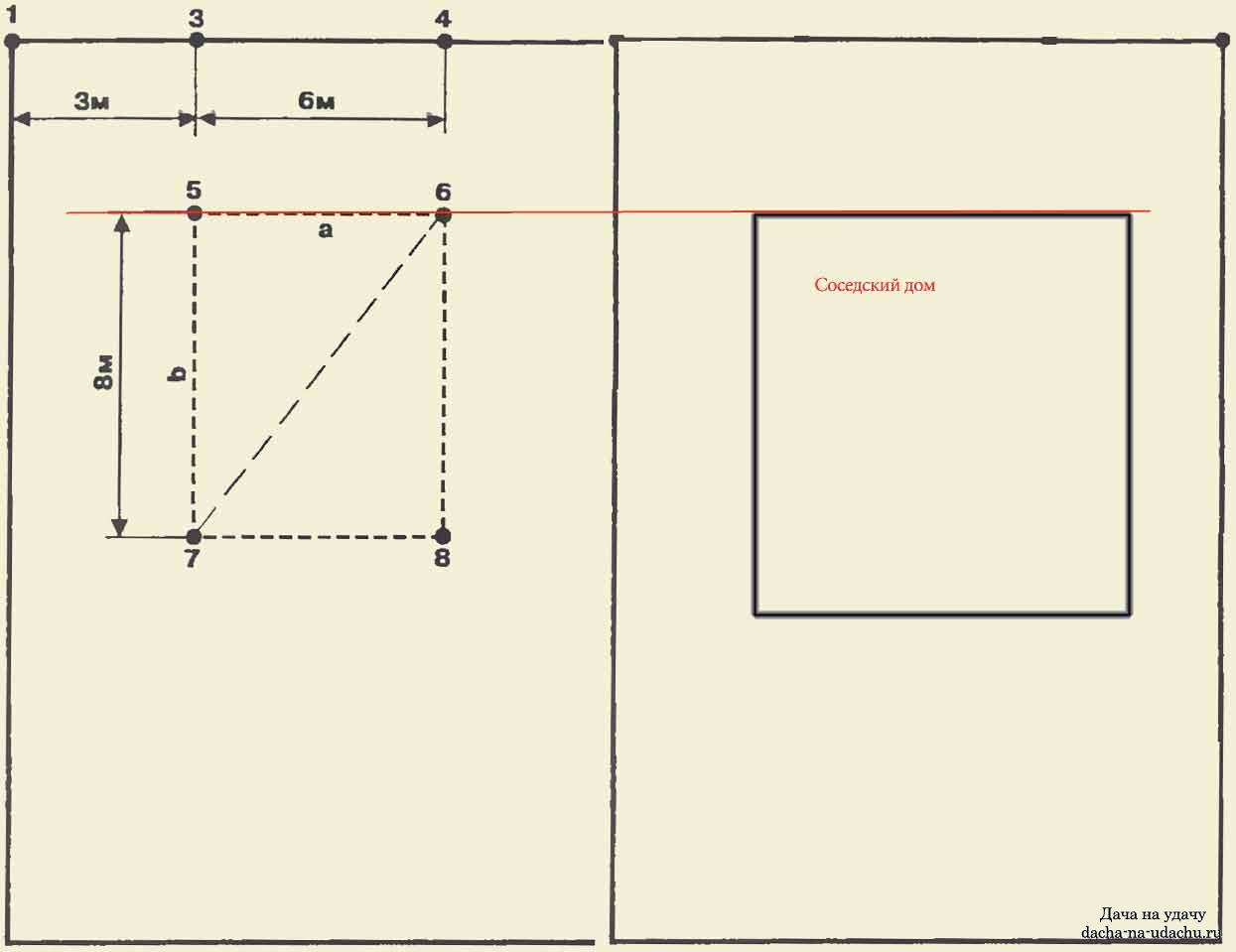

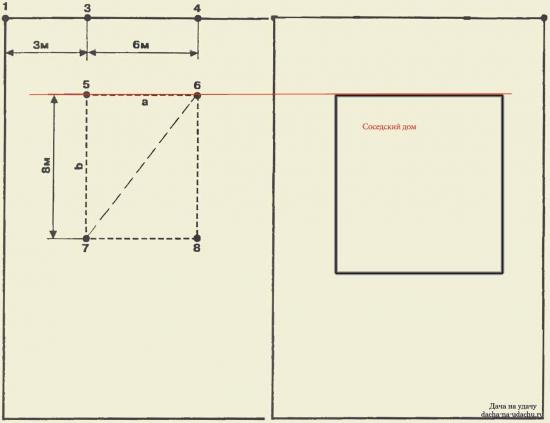

Если ваши соседи по дачному участку уже построились и вы хотите поставить свой дом по одной линии с ними, то линию 5—6 выносят так: ваш помощник заходит за угол соседского дома и смотрит вдоль его стены, а вы забиваете колышки.
При этом ваш помощник корректирует линию, по которой эти колышки забиваются.
Это можно осуществить только с разрешения ваших соседей (чтобы они пустили вас на свой участок) и отсутствия сплошного забора между вами.

Разбивка плана дома на местности



Проверьте расстояние между колышками 5 и 6 - оно должно быть равно точно 6 м.
От точности данных размеров будут зависеть углы вашего дома, так что ошибаться нельзя.

Далее необходимо отложить расстояние равное длине дома - 8 метров.
Для этого от колышка 5 отмеряем длинной рулеткой расстояние равное 8-ми метрам.
Колышек номер 5 должен точно находиться на линии 3-7.
Колышек 7 вбивается в землю не очень сильно - для последующей корректировки.

После этого необходимо померить расстояние гипотенузы образованного таким образом треугольника. Колышки номер 5, 6 и 7 являются вершинами треугольника.

Теперь нам необходимо найти гипотенузу этого треугольника образованную колышками 6-7.
Гипотенуза находится по формуле:
Разбивка плана дома на местности

Это теорема Пифагора.
Разбивка плана дома на местности




А теперь промеряйте диагональ 6—7. Она должна быть равна согласно формуле теоремы Пифагора, в нашем случае - 10 м.
Разбивка плана дома на местности


Для своих расчетов вы можете воспользоваться:
- онлайн калькулятором теоремы Пифагора, который поможет вам с большой точностью вычислить гипотенузу треугольника по введенным размерам сторон вашего дома.
- онлайн калькулятором для расчета квадратного корня и возведения в степень.
- программой для Apple iPad Triangle Solve позволяющей произвести необходимые вычисления прямо на месте строительства.

Длину своей диагонали посчитайте заранее, с точностью до 0,5 см.
Если длина диагонали не совпала с расчетной, переместите колышек 7 таким образом, чтобы оба расстояния 5—7 и 6—7 совпали с расчетными.

Те же самые шаги необходимо выполнить и с колышком 8.
Когда выставите колышек 8, необходимо удостовериться что расстояние между колышками 6—8 соответствует расчетному - 6 метров.
Это означает, что у вашего дома будут прямые углы.

В заключение произведите окончательные замеры еще раз:
Диагонали 5—8 и 6—7 должны быть равны между собой и, в нашем случае, соответствовать 10-ти метрам.
Ошибка не должна превышать 0,5 см.
Если это не так, повторите разбивку дома на местности.

После данной процедуры колышки 1, 2, 3 и 4 уже не нужны и их можно вынуть.

Следующим шагом является выноска - для разметки будущего фундамента
