Выноска и обноска

Дачник

3-03-2015, 13:07
Просмотров: 2155

После разбивки дома на местности необходимо сделать выноску.

Производим следующие действия:

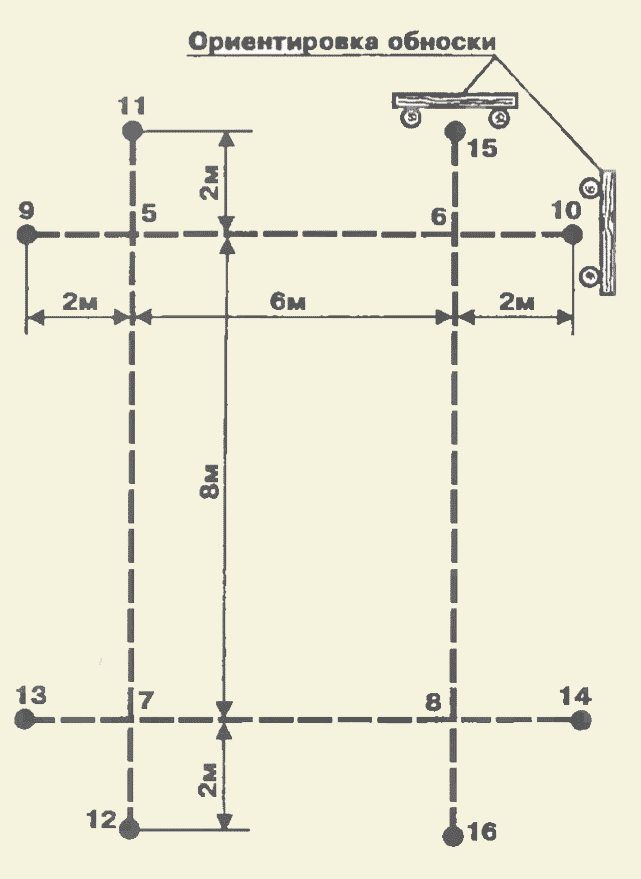

- натянем шпагат по линии 5—6, но на 2 м длиннее в обе стороны, и забиваем колышки 9 и 10 таким образом, чтобы над землей оставалось не более 10 см.
- те же шаги повторяем с другими сторонами разбивки дома и устанавливаем колышки 11-12, 13-14, 15-16.

Выноска и обноска


После всех манипуляций на участке будет установлено 12 колышков.

При последующих земляных работах колышки 5, 6, 7, 8 можно вынуть, а колышки 11, 12, 13, 14, 15, 16 должны остаться, чтобы между ними можно было натянуть впоследствии шпагат. Точки пересечения шпагата будут указывать на углы стен дома.

Это наиболее простой способ выноски.
Помните, что выноску необходимо начинать от той границы земельного участка, параллельно которой вы хотите построить дом. Необходимо производить разбивку очень внимательно, поскольку от этого зависит прямоугольность вашего дома.

Далее над выноской необходимо сделать обноску.

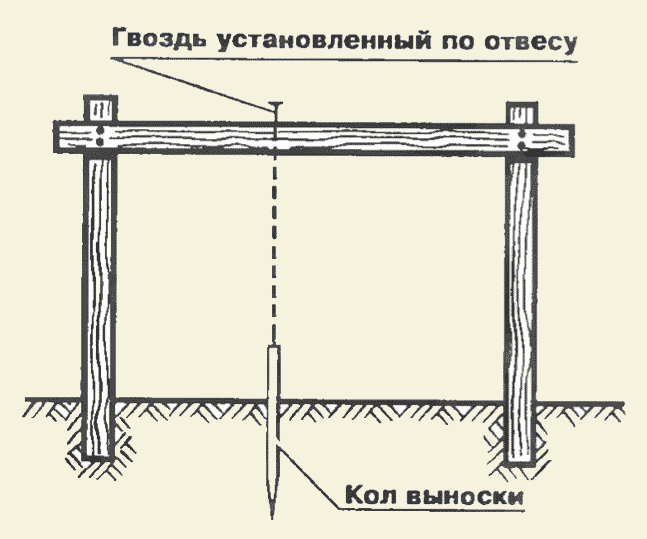

Обноску выполняют на двух столбах, вкопанных или вбитых по обе стороны кола выноски. К столбикам прибивают доску, в которую вбивают гвоздь строго над колышком выноски. Этого добиваются с помощью отвеса:

Выноска и обноска


Расстояние между столбиками и их высота значения не имеют.
Главное условие, чтобы гвоздь находился строго над колышком выноски.
Для чего делается обноска?

Колышки выноски забиты глубоко и в траве их не видно, а выше их забивать нельзя — выдернут.

Обноска в этом случае показывает местонахождение колышка. По гвоздям обноски, при необходимости, также можно натянуть шпагат. Его пересечение опять таки даст нам прямые углы здания, но уже намного выше.
Таким образом обноска и выноски дублируют друг друга.

Следующим этапом геодезической разбивки является вынос на местности и закрепление отметки 0.000.
Отметкой 0.000 называется отметка пола первого этажа здания.

От этой точки высчитаются все остальные высотные отметки:

- со знаком «+» выше верха пола первого этажа,
- со знаком «—» ниже пола.

Все отметки в строительстве даются в метрах.
Этот этап разбивки исполняется геодезистами и если вы не пользуетесь их услугами, то данный этап работ вам выполнять не нужно.
Для себя необходимо лишь определиться, на какой высоте вы будете делать пол первого этажа.
К примеру вам кажется или по тем или иным причинам вы хотите, чтобы дом был приподнят на 70 см. относительно уровня земли - эту цифру и необходимо запомнить.

На этом этапе работу по разбивке можно закончить.
