Резвун-9 - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт

Дачник

29-01-2016, 17:23
Просмотров: 2588

Для сигнализации о том, что пропало напряжение 220 вольт я буду использовать свето-звуковой сигнализатор Резвун-9 который мы уже рассматривали.
В данном конкретном случае я установил его на дин рейку.

Сама идея такова:
1
питаемые нагрузки разделены на 2 группы - отключаемые и не отключаемые

2
отключаемые нагрузки управляются помимо ручного способа еще и по контроль потребления тока. При его превышении они будут отключены контактором.
При этом часть нагрузки будет получать напряжение 220 вольт как обычно.
3
будет использоваться ИБП (источник бесперебойного питания) который будет подключаться к не отключаемым нагрузкам.
В случае когда напряжение пропадает после контактора (когда отключается основная нагрузка) или когда напряжение 220 вольт отключается для всех потребителей (в случае аварии на линии или в столбе на входе) будет срабатывать данный сигнализатор, который будет питаться от 12 вольт постоянного тока от аккумулятора ИБП.

В магазине Чип и Дип я приобрел корпус модульного устройства D2MG размером в 2 модуля за 190 рублей.
В Меандре его можно приобрести за 130 рублей - "Корпус 082"
На 12vi.ru приобрел Резвун-9 за 322 рубля
Цены на конец января 2016 года

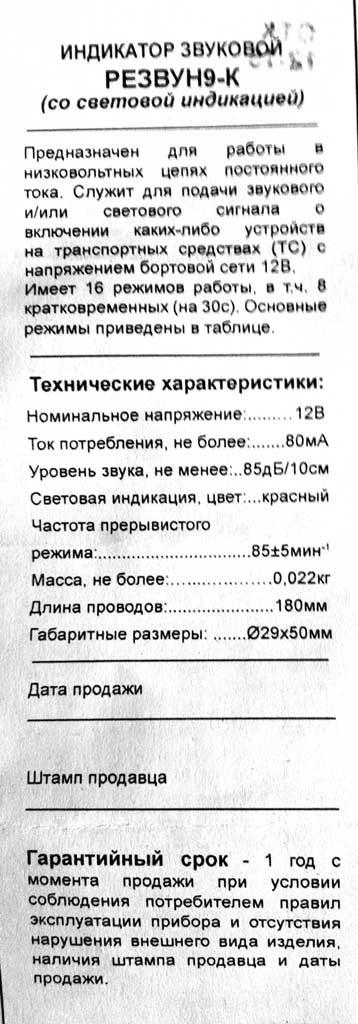

Основное отличие свето-звукового сигнализатора Резвун-9 в том, что он имеет несколько проводов управления которые позволяют получить те или иные комбинации работы сигнализатора.
Питается сигнализатор от постоянного напряжения 12 вольт.

Я выбрал для себя такой режим работы:
Если пропадает напряжение 220 вольт и включается сигнализатор, то он начитает подавать:
1
прерывистые звуковые сигнали длительное время и при этом также
2
подает прерывистые световые сигналы

Резвун-9 имеет несколько проводов
- черный (-12 вольт)
- красный (+12 вольт)
- белый (если его подключить к -12 вольт, то любой режим работы будет ограничен 30 секундами)
- зеленый
- желтый
- синий

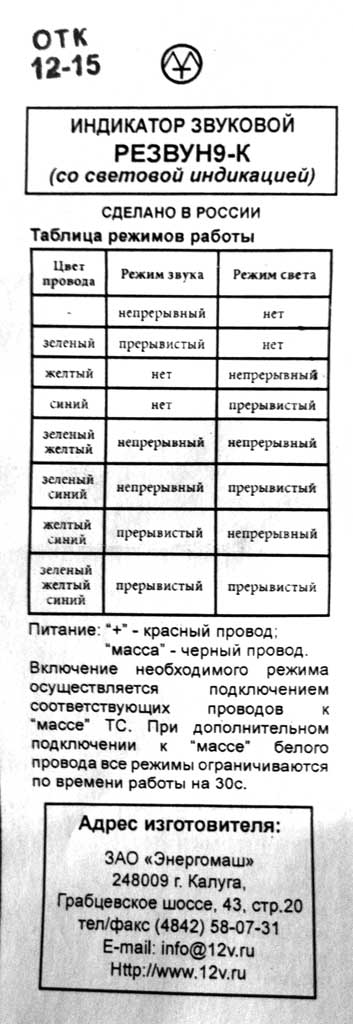

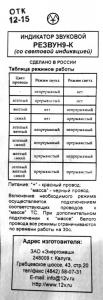

В зависимости от того или иного подключения этих проводов достигается разный режим работы сигнализатора:
Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт



Для того чтобы реализовать 1-й пункт: прерывистые звуковые сигнали длительное время необходимо на красный провод подать +12 вольт, а -12 вольт подключить к черному, зеленому, желтому и синему проводам.
Белый провод не используем.

Для реализации 2-го пункта: прерывистые световые сигналы необходимо на красный провод подать +12 вольт, а -12 вольт подключить только к черному и синему проводам.

Для реализации такой схемы работы я использовал простую кнопку с фиксацией от ABB E211-16-10 (2CCA703000R0001) с одним нормально открытым контактом. Кнопка занимает 0,5 модуля на дин рейке.

В целом сигнализатор занимает на дин рейке 2,5 модуля.
Сам сигнализатор и кнопку можно вынести в любое место...

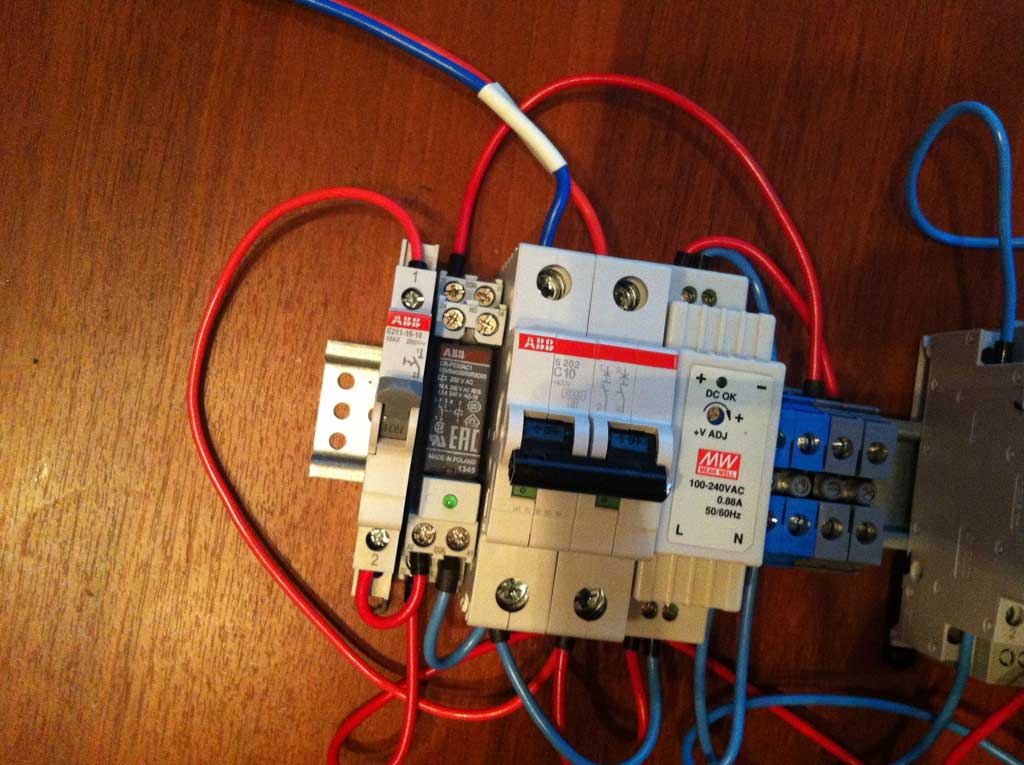

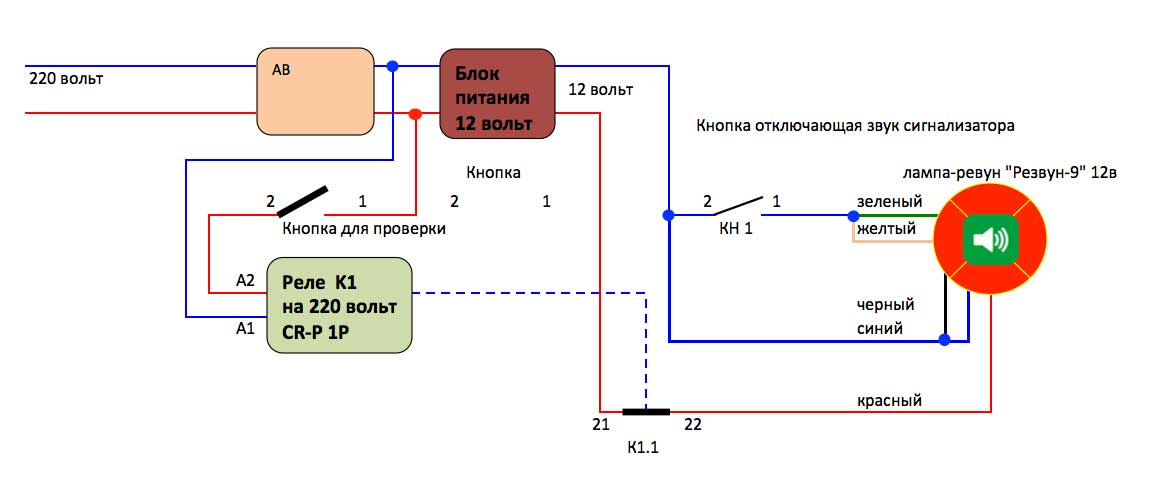

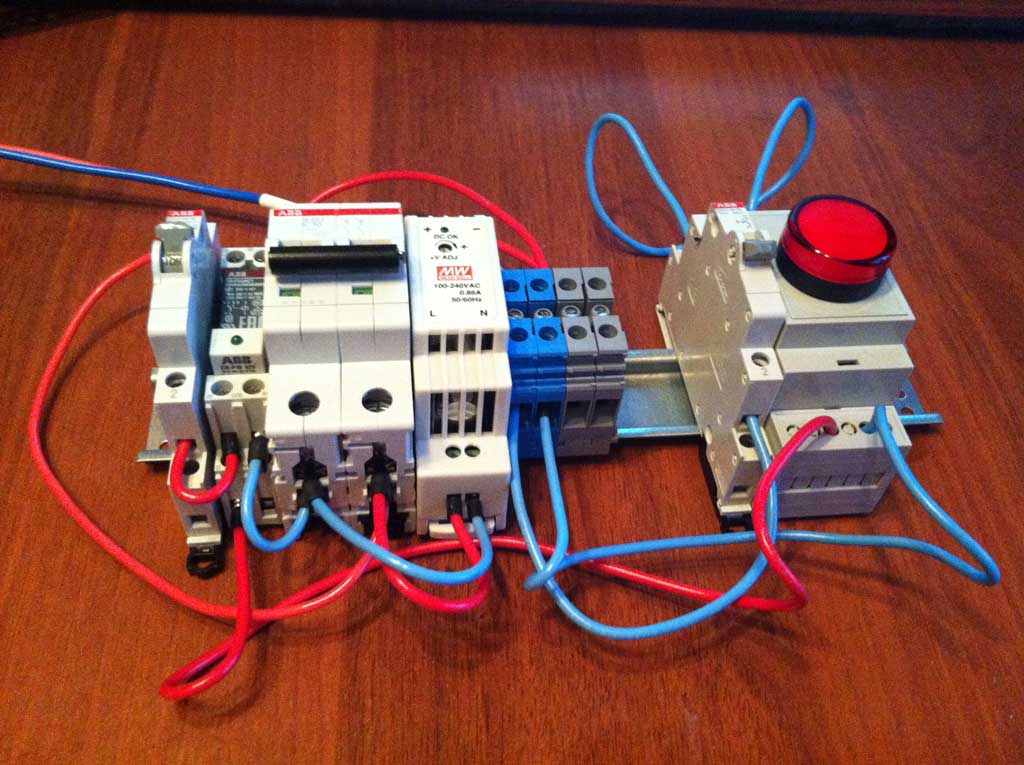

Вот схема по которой я проводил тестирование:
Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт


Установка свето-звукового сигнализатора Резвун-9 в модуль на дин рейку
Резвун-9 имеет посадочный размер - 22мм в диаметре.
В верхней крышке боксика я сделал отверстие ступенчатым сверлом.
Сам Резвун-9 встал туда очень хорошо.

Коммутацию проводов для получения нужной мне комбинации работы сигнализатора я изначально при проверке делал на клеммах ВАГО 222, а окончательную сборку сделал на клеммах ВАГО 2273 - они занимают меньше места.
В принципе можно было оставить и Ваго 222 - они вполне нормально помещаются в боксик.
Всего использовал три Ваго 2273:
- 1-й для увеличения длины красного провода
- 2-й для соединения синего и черного проводов и вывода из боксика одного синего провода в 1,5 квадрата и
- 3-й использовал для соединения желтого и зеленого проводов и вывода еще одного синего провода в полтора квадрата.

Для вывода трех проводов из боксика я просто удалил заглушки. Можно отдельно купить клеммы с винтовыми зажимами для подключения проводов, но я не стал этого делать.

Провода идущие от Резвун-9 я опрессовал НШВИ 0,5 и так завел в Ваго 2273, провод выходящий из боксика (два синих и один красный) я опрессовал НШВ 1,5 - по другому они в ВАГО 2273 не войдут - только если использовать рычажковые ВАГО 222.

Белый провод не трогал.

Получилось все достаточно симпотично.

Контроль наличия сети у меня будет осуществлять промежуточное реле на 220 вольт от ABB - CR-P230AC1 с одним переключающим контактом.
Его работу я рассматривал здесь - http://www.snthouse.ru/44-schitok-dlya-tt-kotla.html
Его каталожный номер - 1SVR405600R3000
Купил за 263 руб в VDL в январе 2016 года

К нему необходим цоколь - CR-PSS - 1SVR405650R1000
Купил за 192 руб там же.

Можно дополнительно купить:
- Фиксатор реле в цоколе - ABB CR-PH для реле CR-P - 1SVR405659R0000 - стоит где то 15 рублей.
Данный фиксатор также позволяет быстро вынуть реле из цоколя при необходимости.
- Светодиод в цоколь - CR-P/M22 - 1SVR405651R0000 - показывает состояние реле - подано на него питание или нет.
Стоит где то 80 рублей.

Ну и несколько фото как обычно:

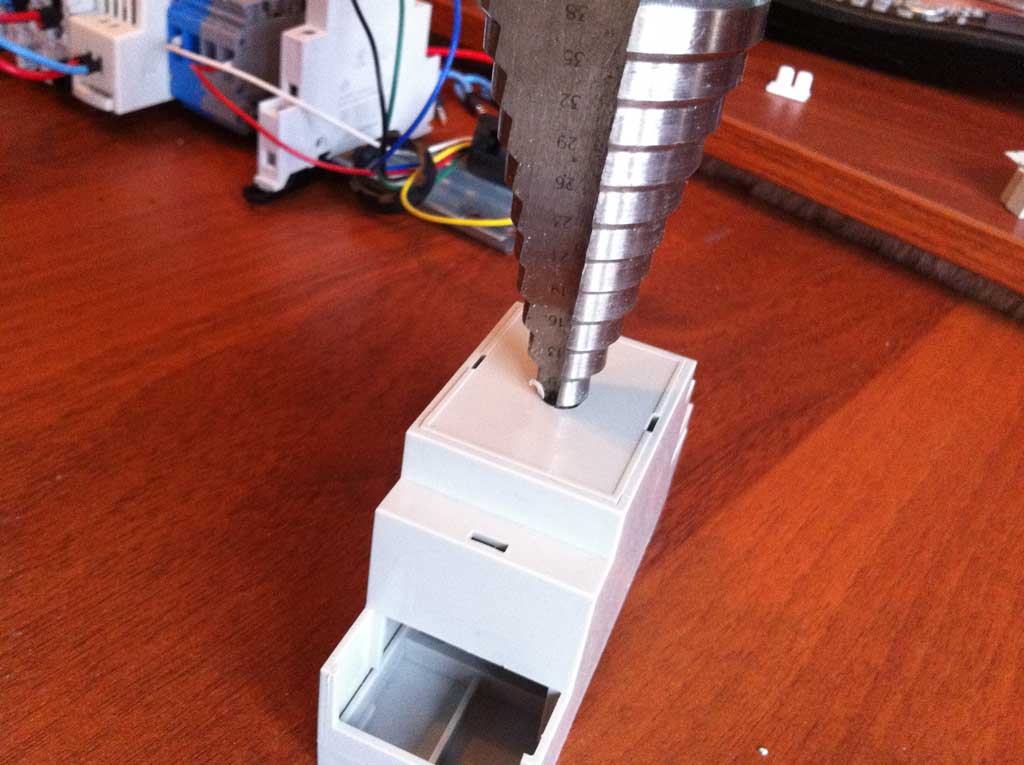

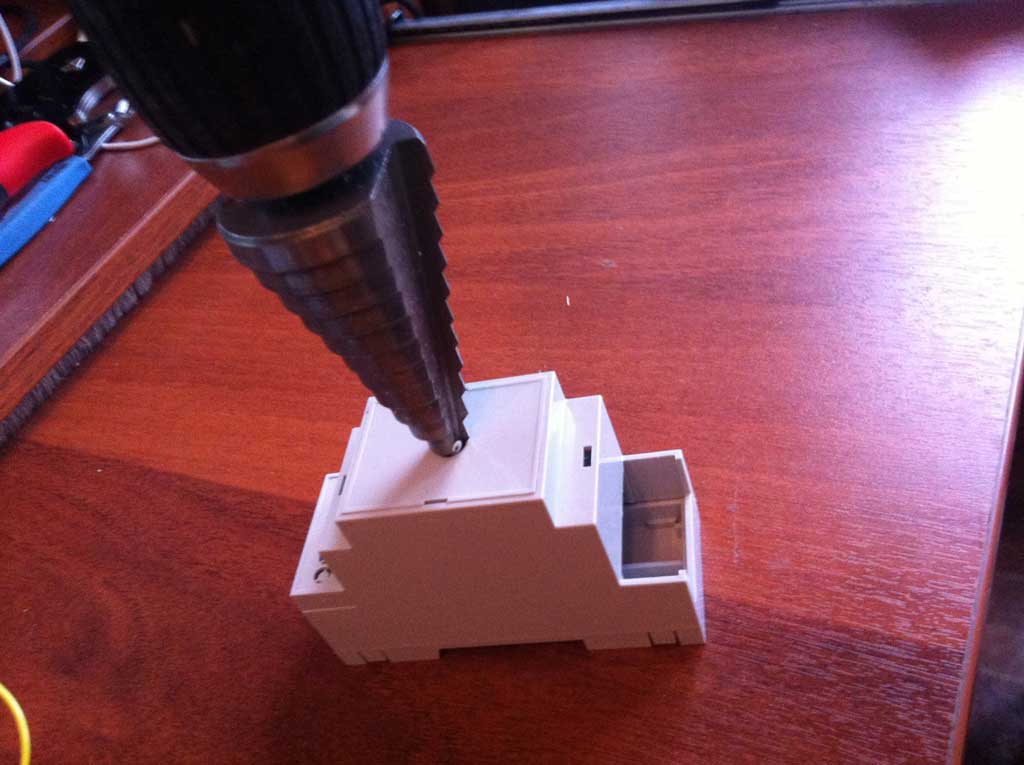

Сверлим отверстие 22 мм ступенчатым сверлом:
Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт

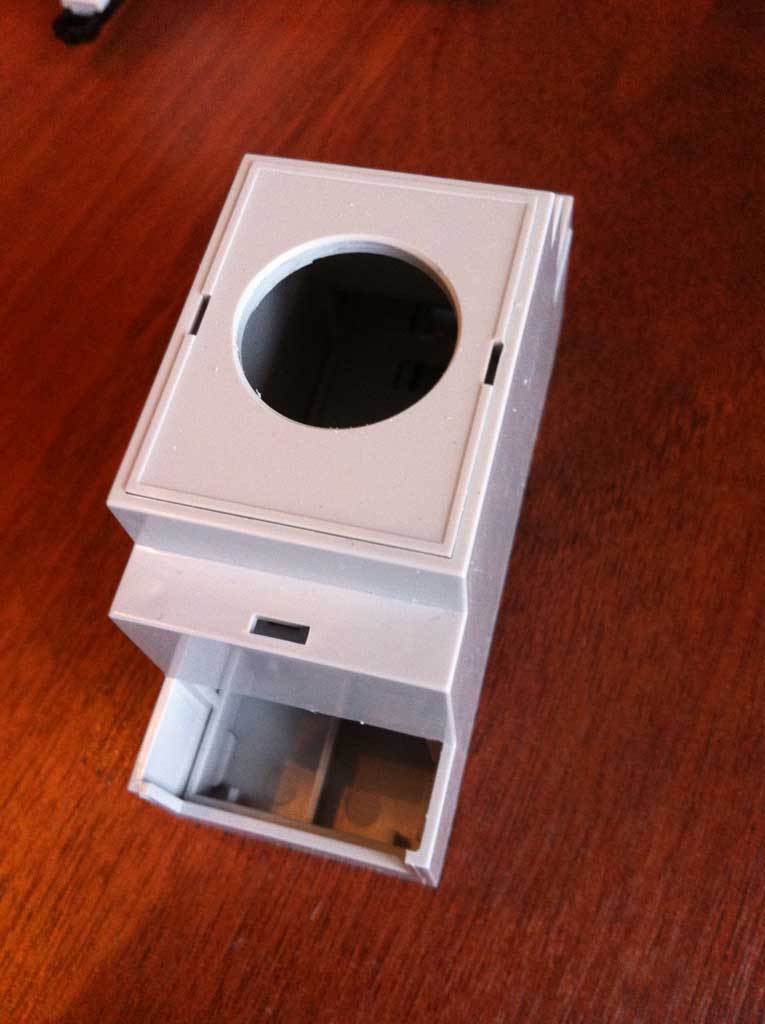

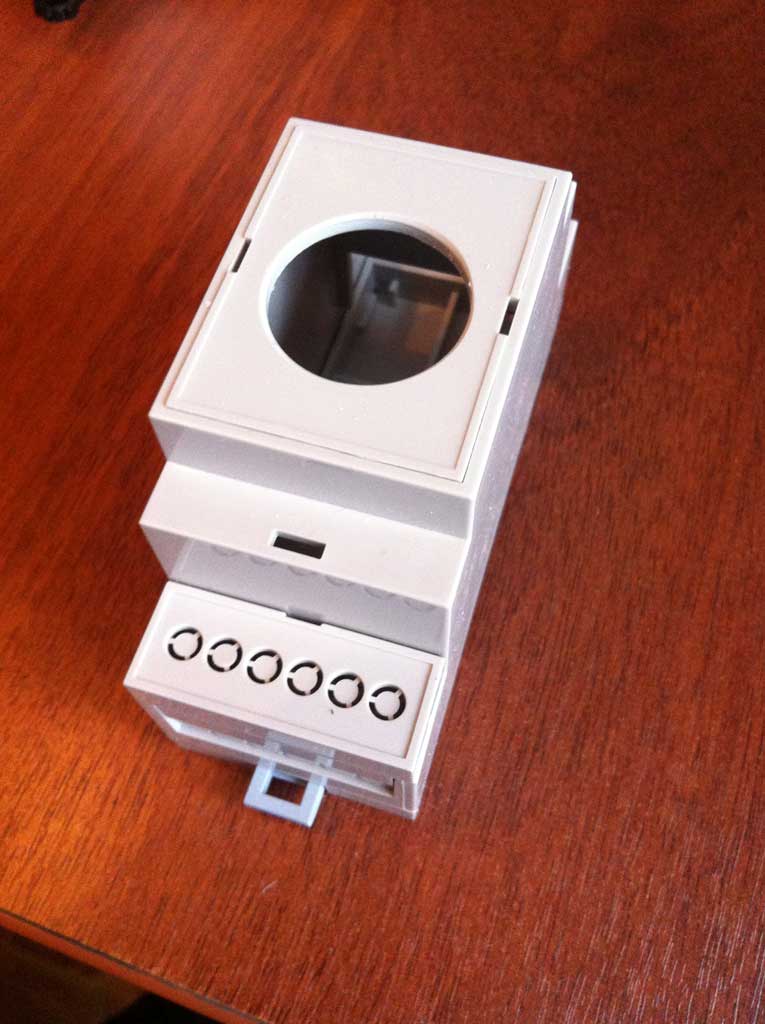

Результат:
Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт

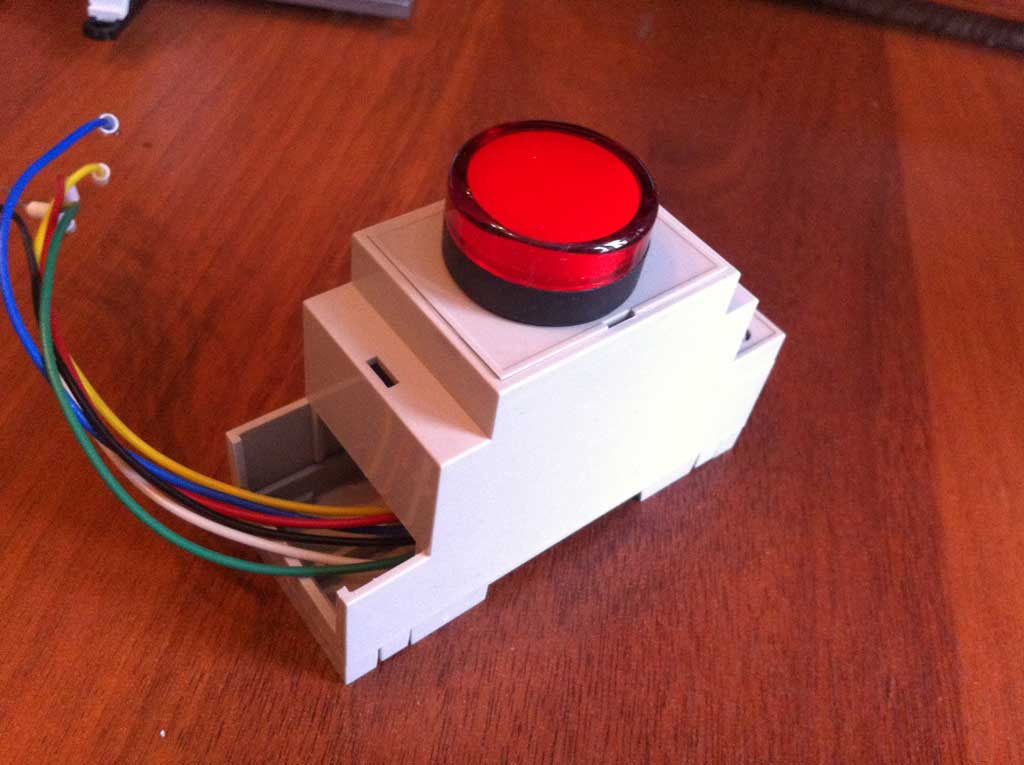

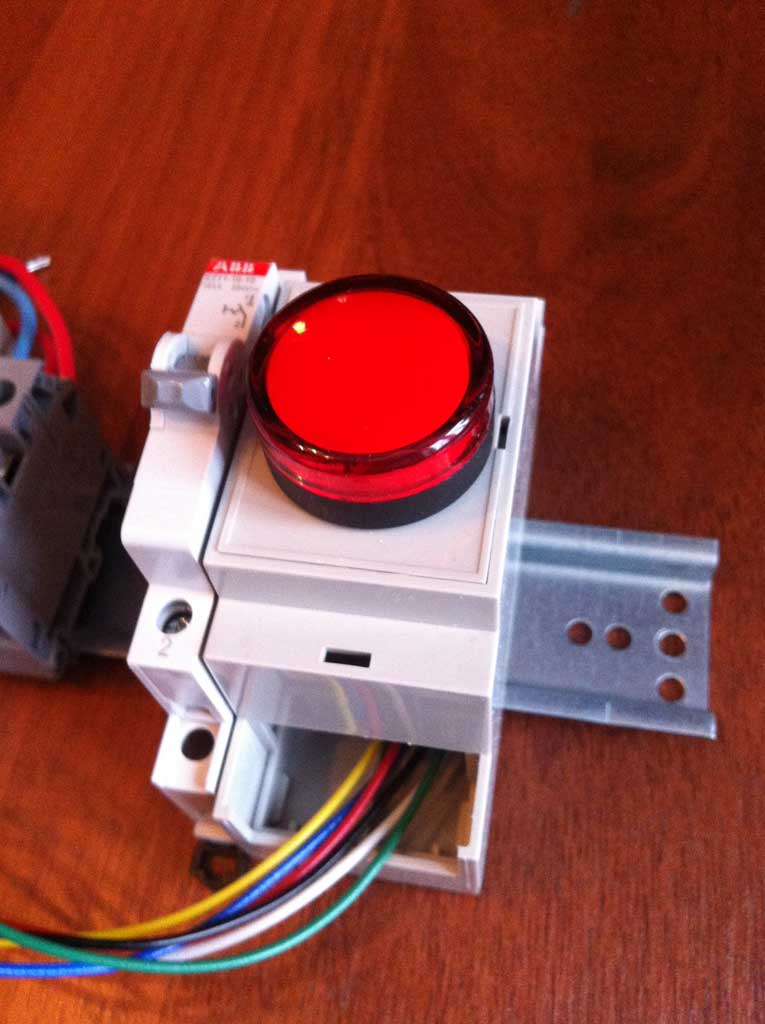

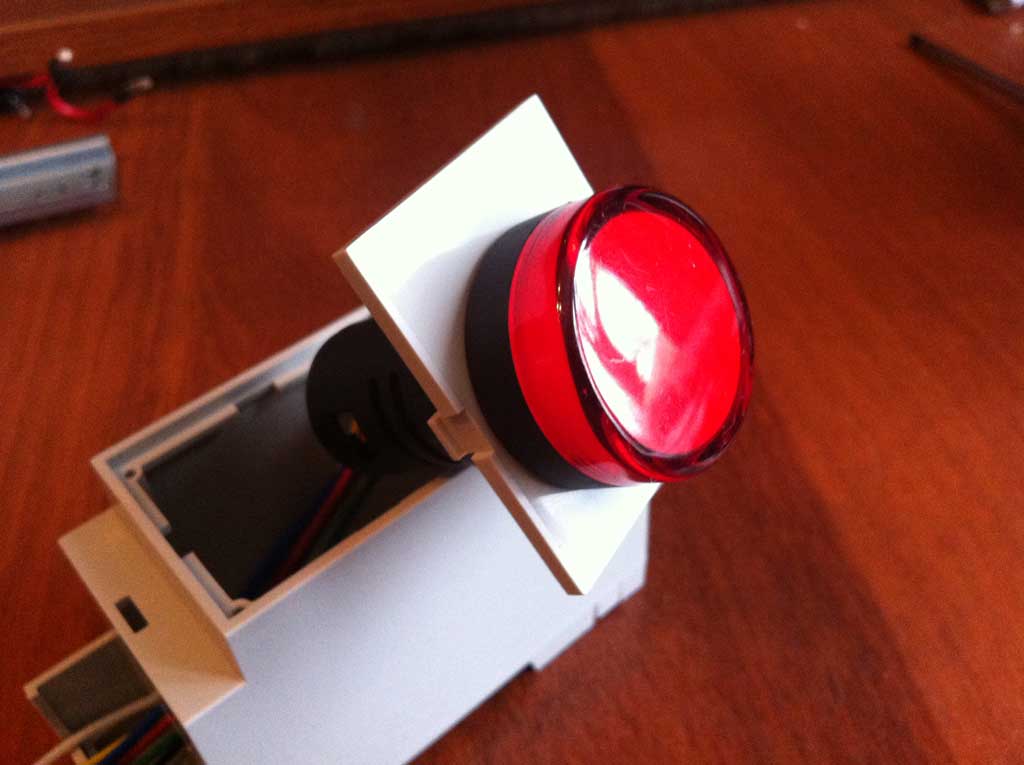

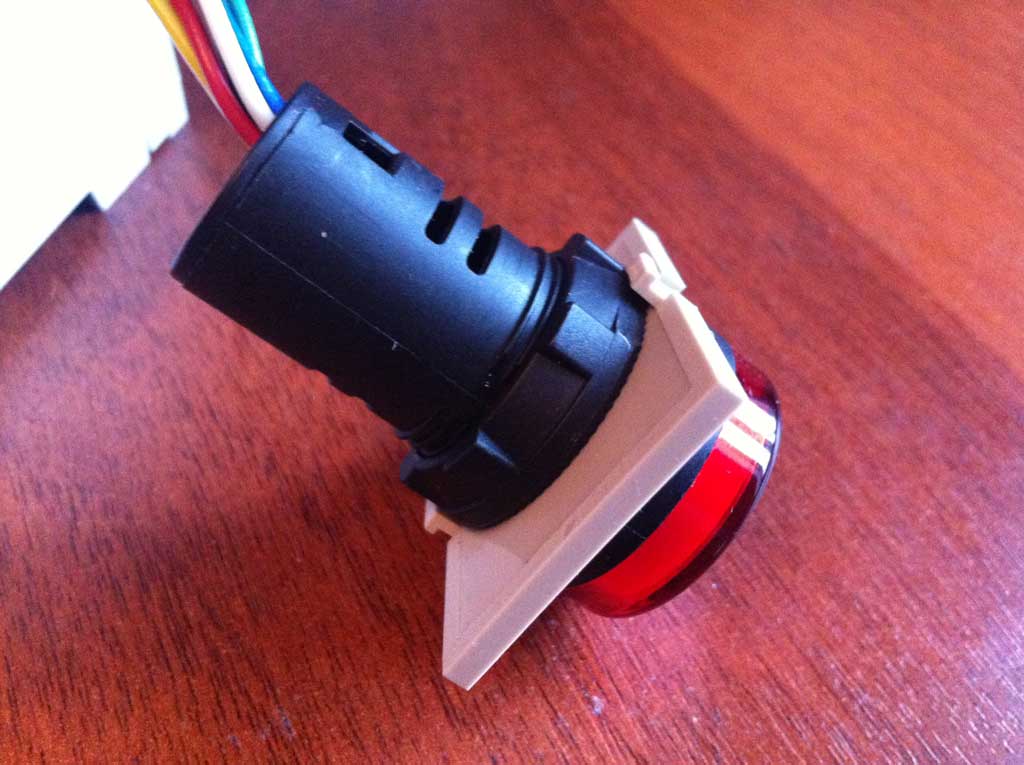

Устанавливаем Резвун-9 в крышку модуля
Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт

Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт

Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт

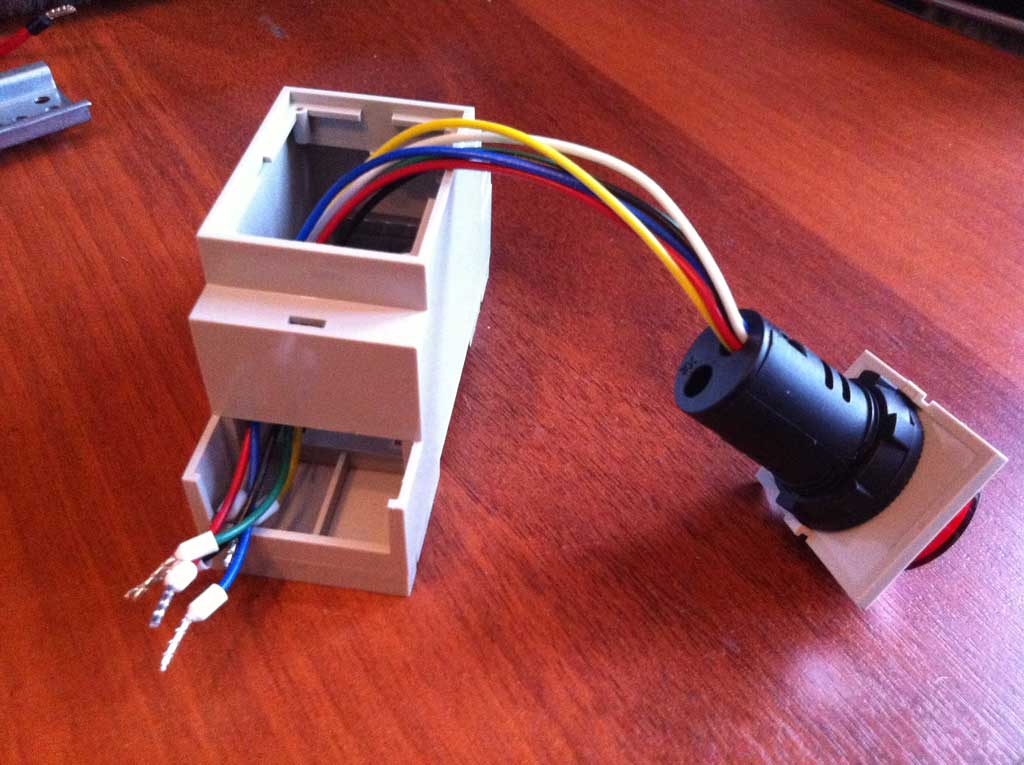

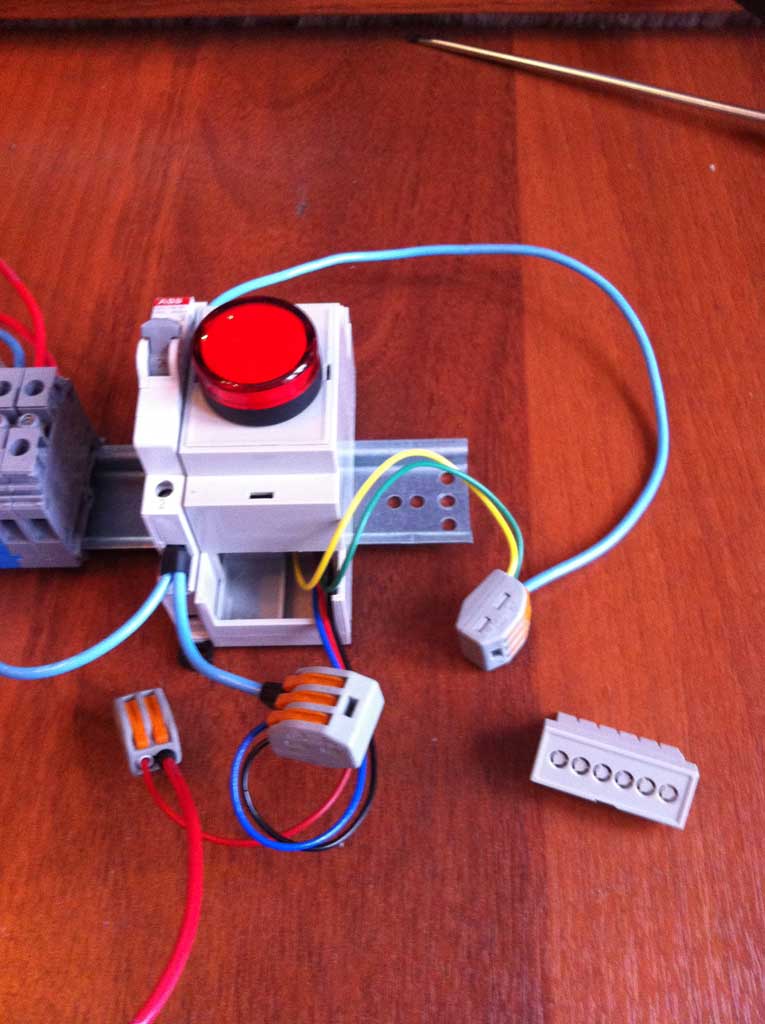

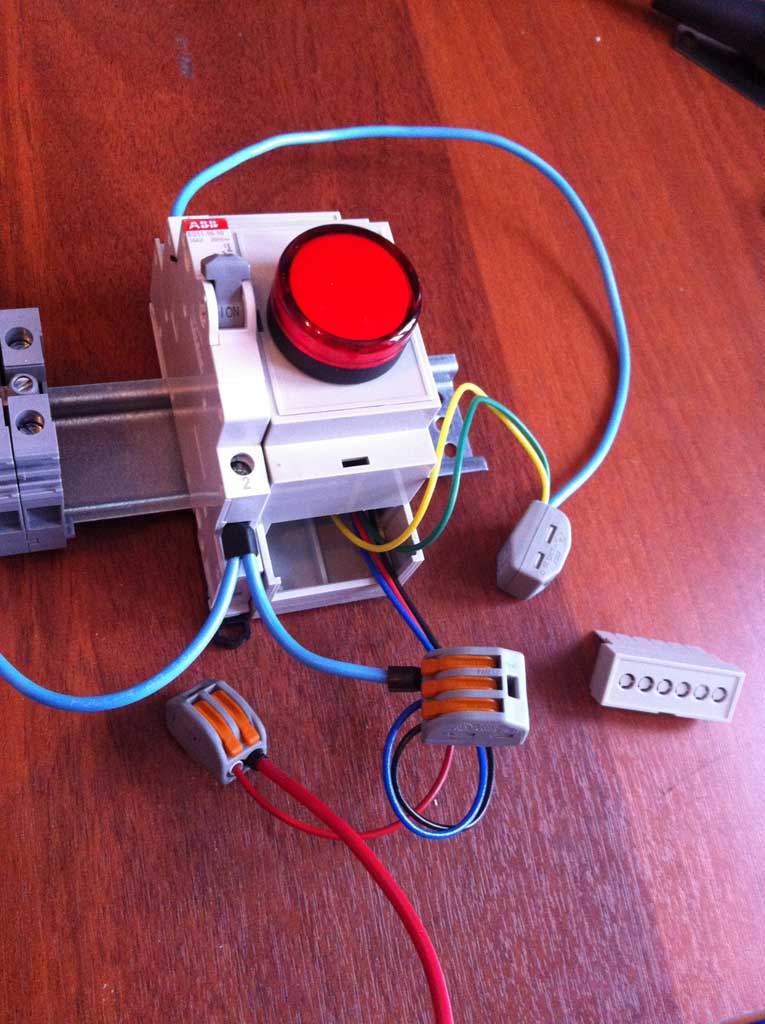

Коммутация проводов сигнализатора на Ваго 222 для проверки
Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт

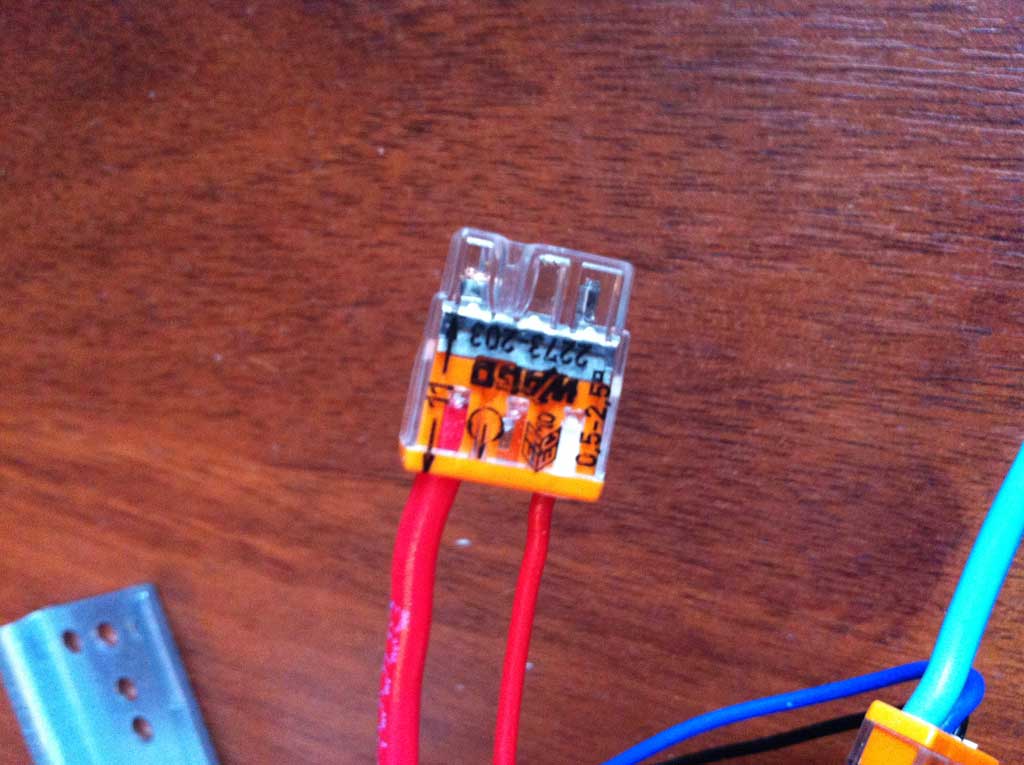

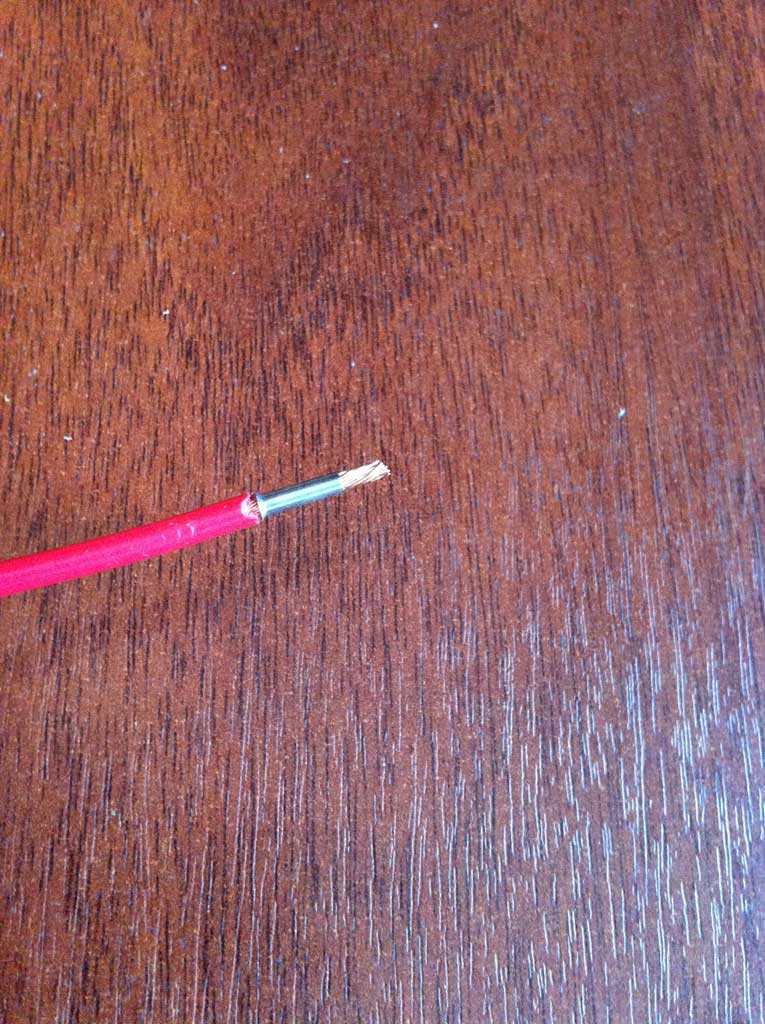

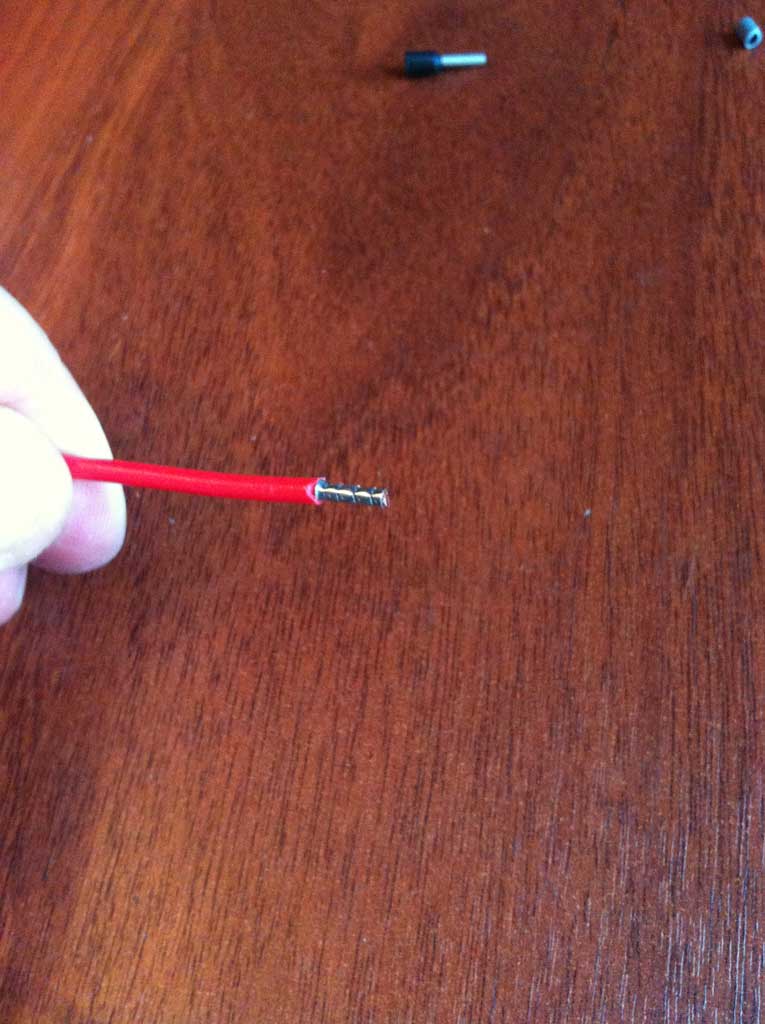

Прессуем НШВ для вставки провода в Ваго 2273
Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт

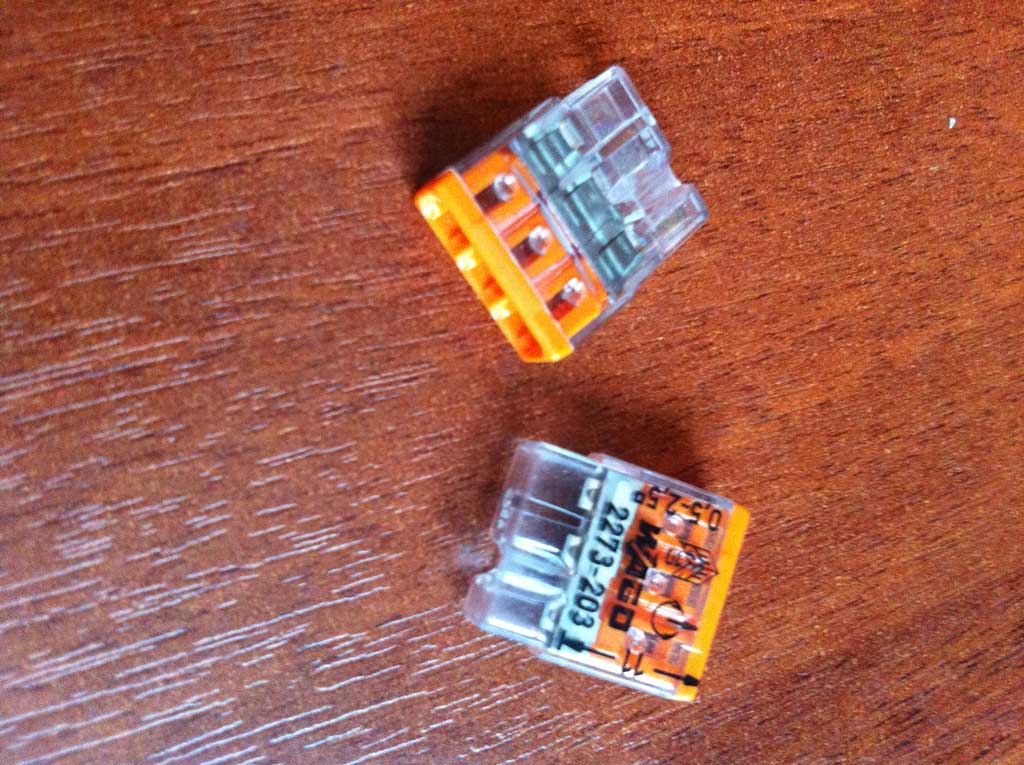

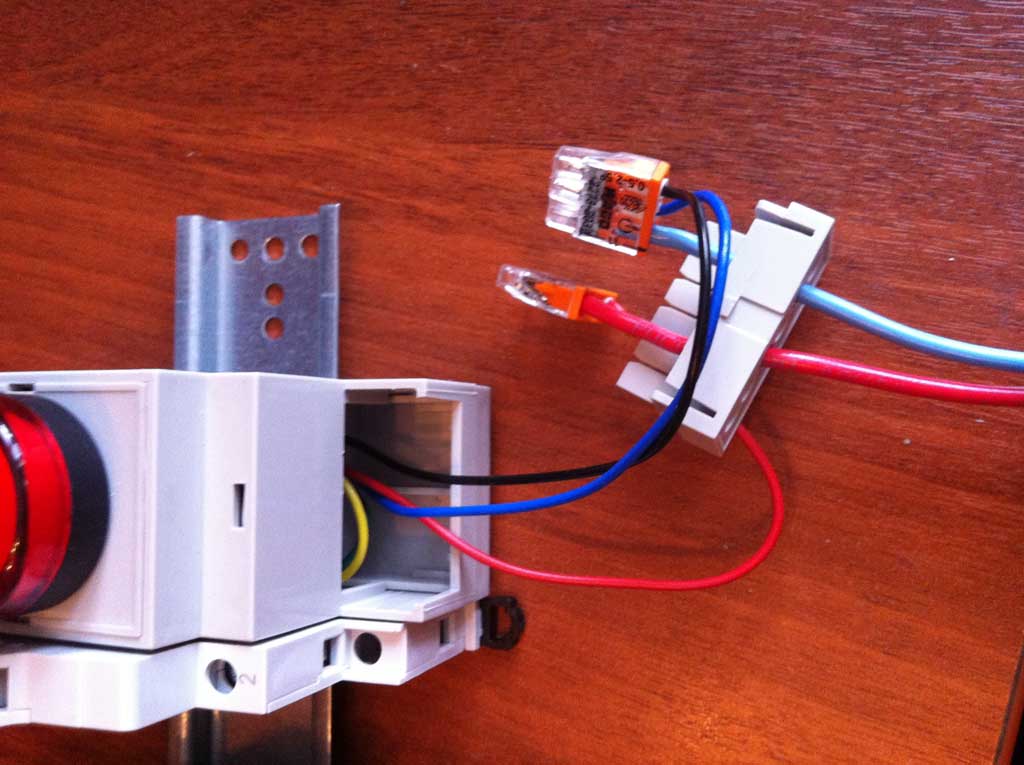

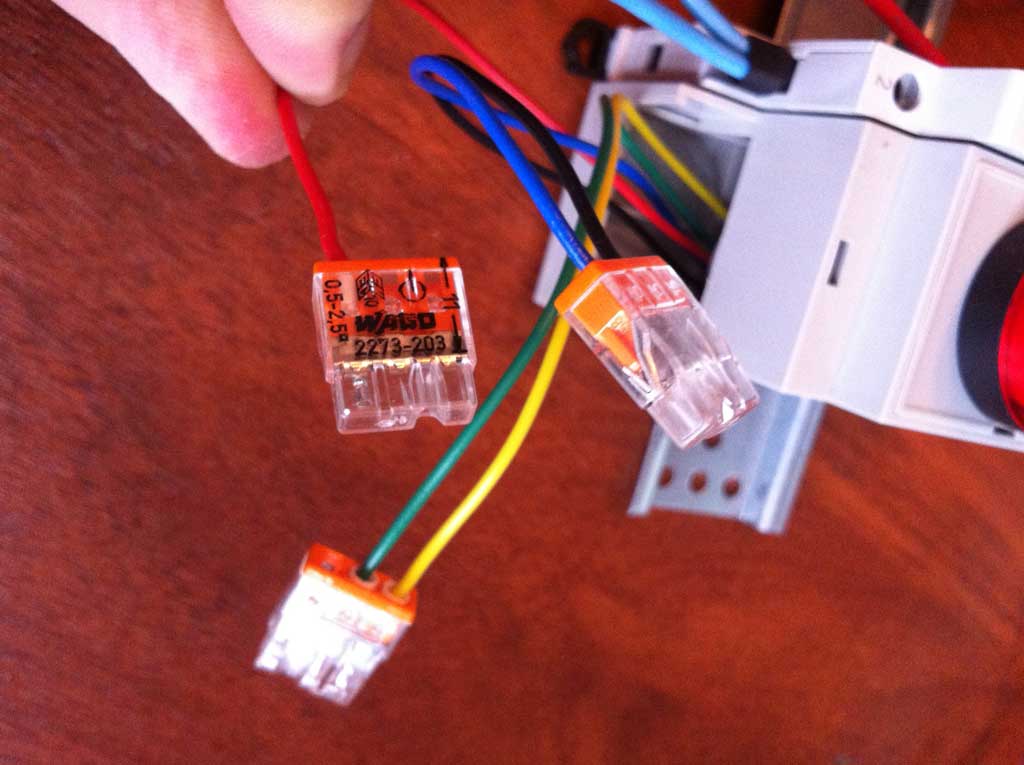

А вот и сами Ваго 2273
Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт

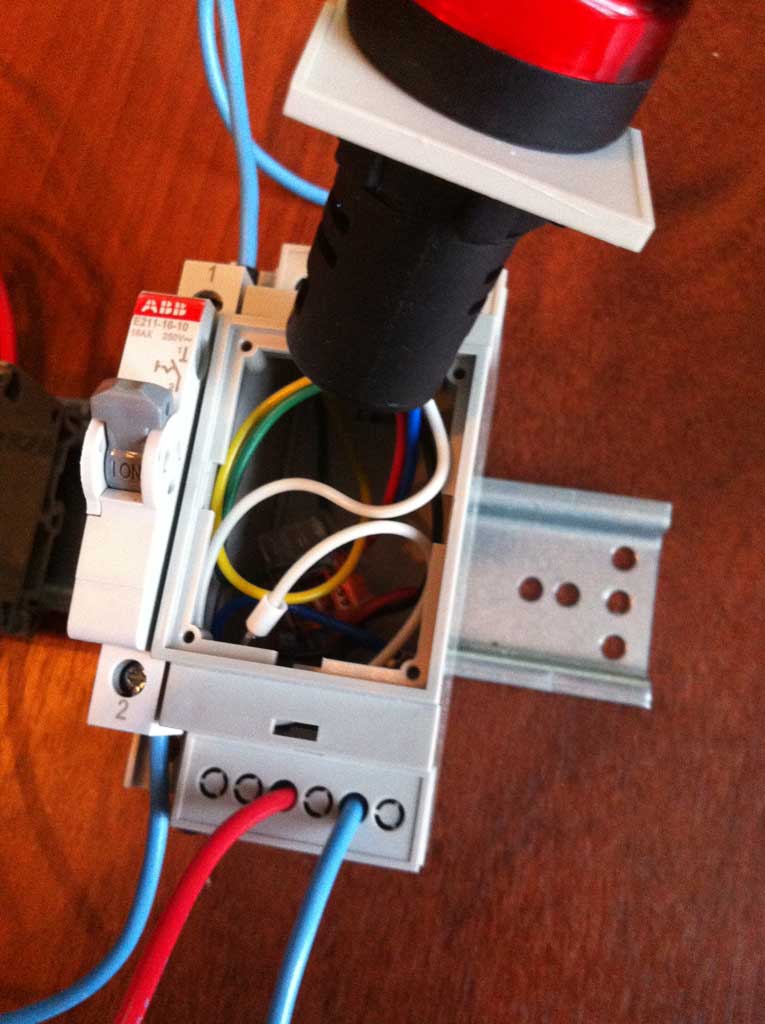

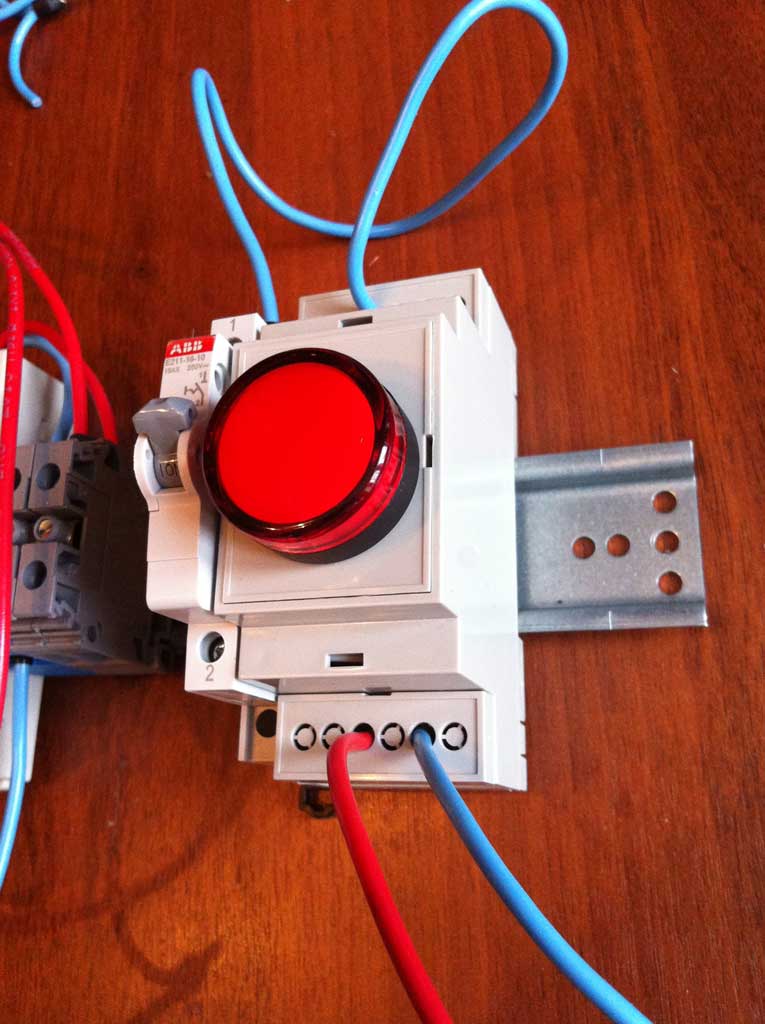

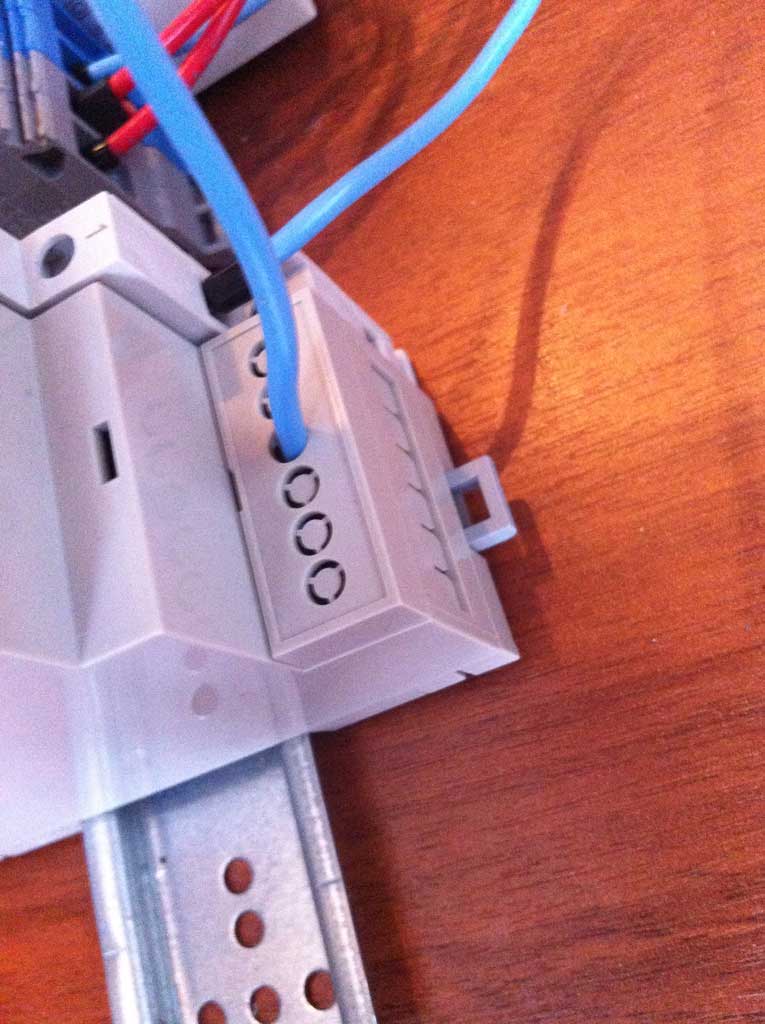

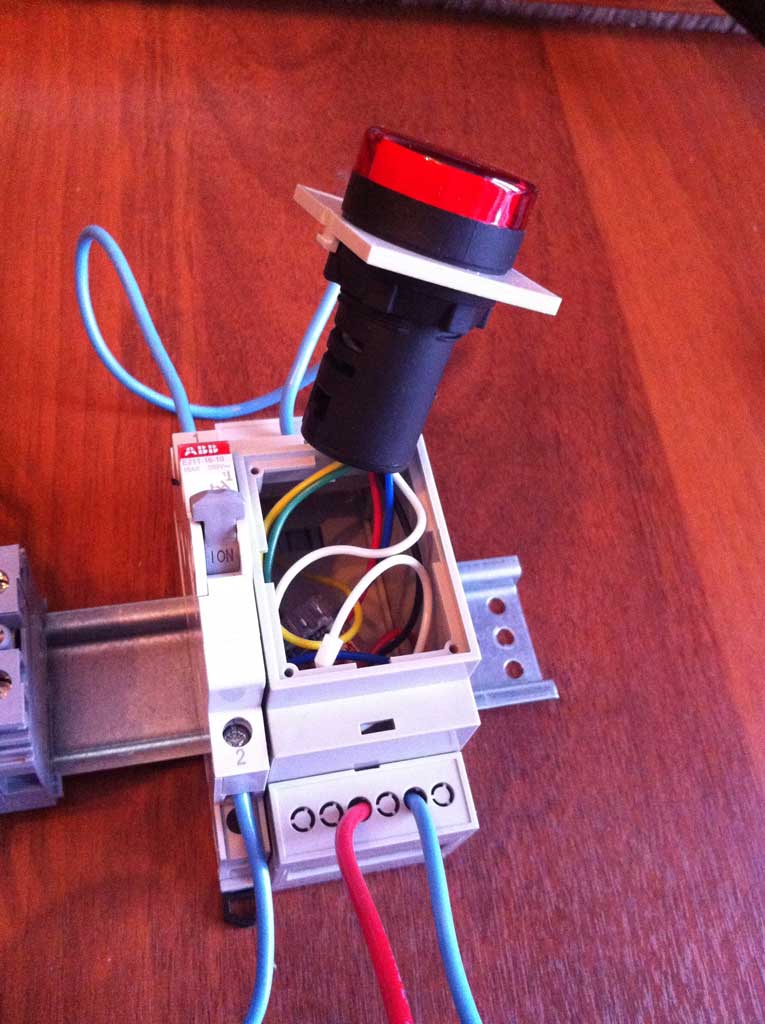

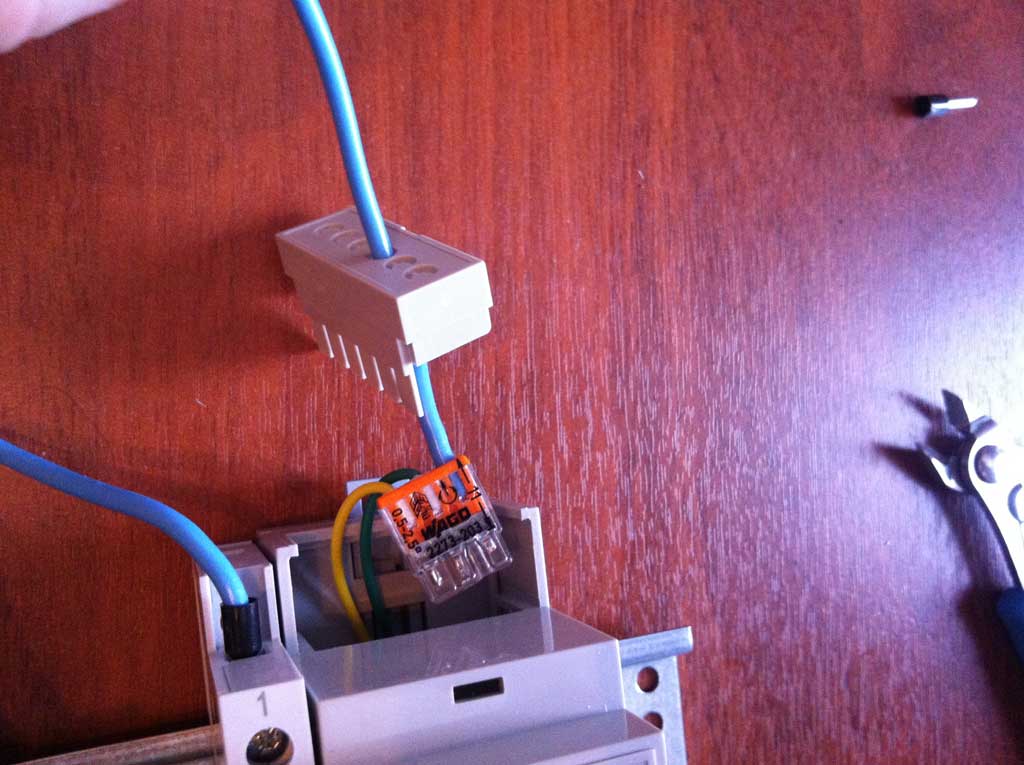

Выводим провода из боксика
Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт

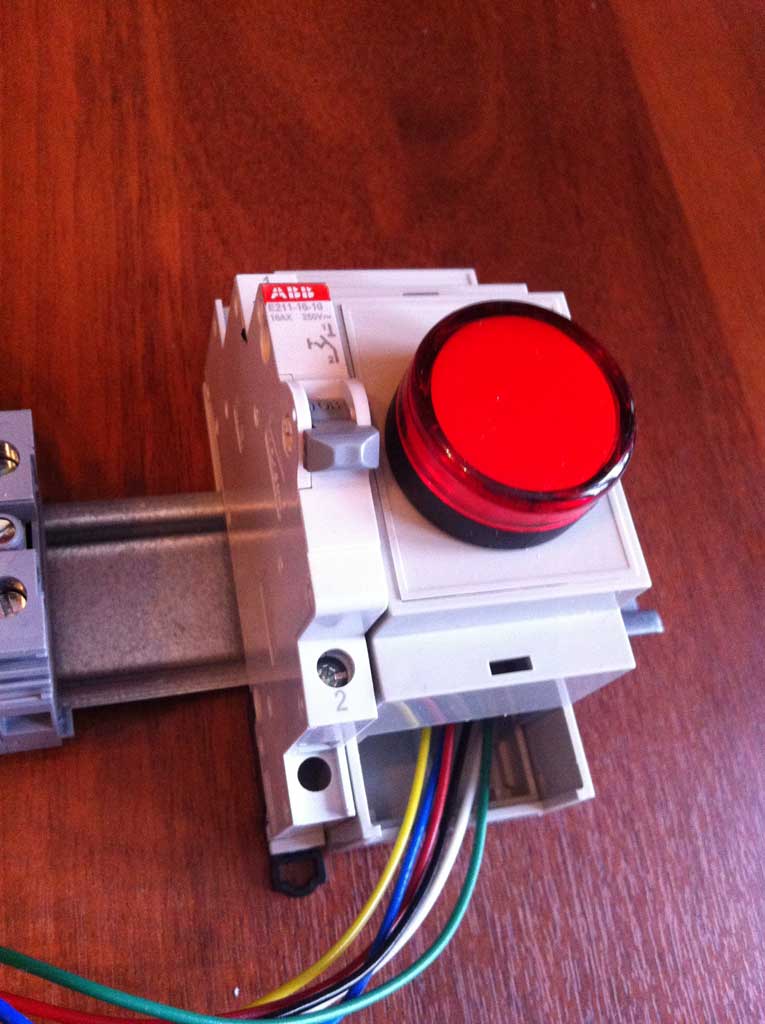

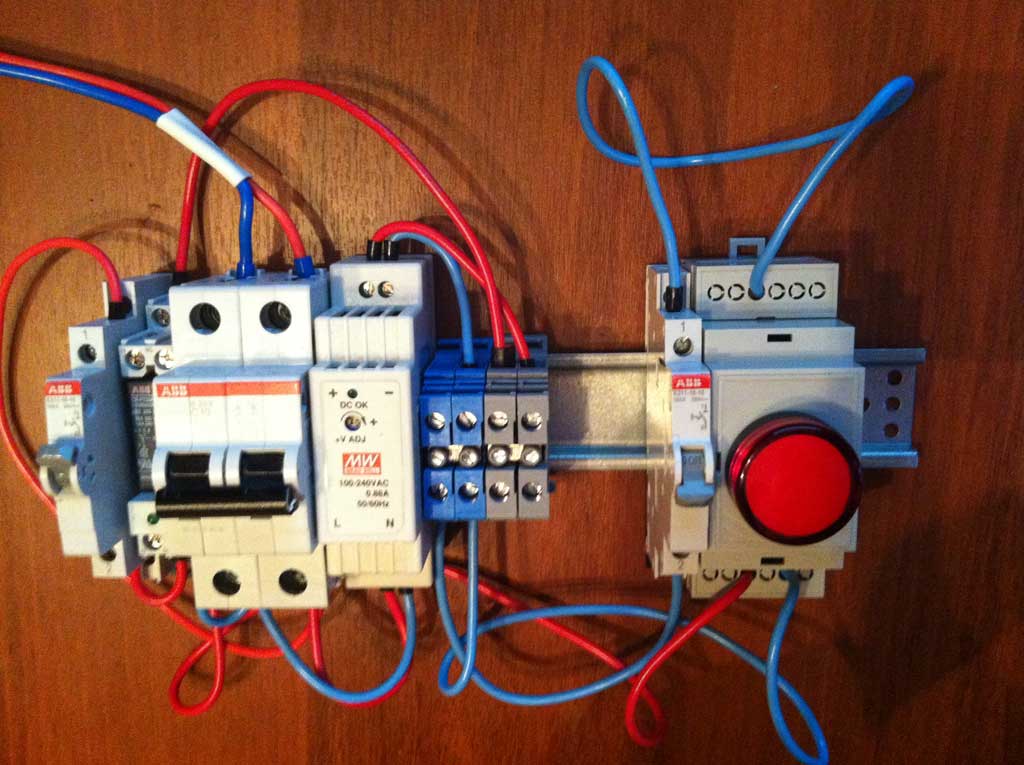

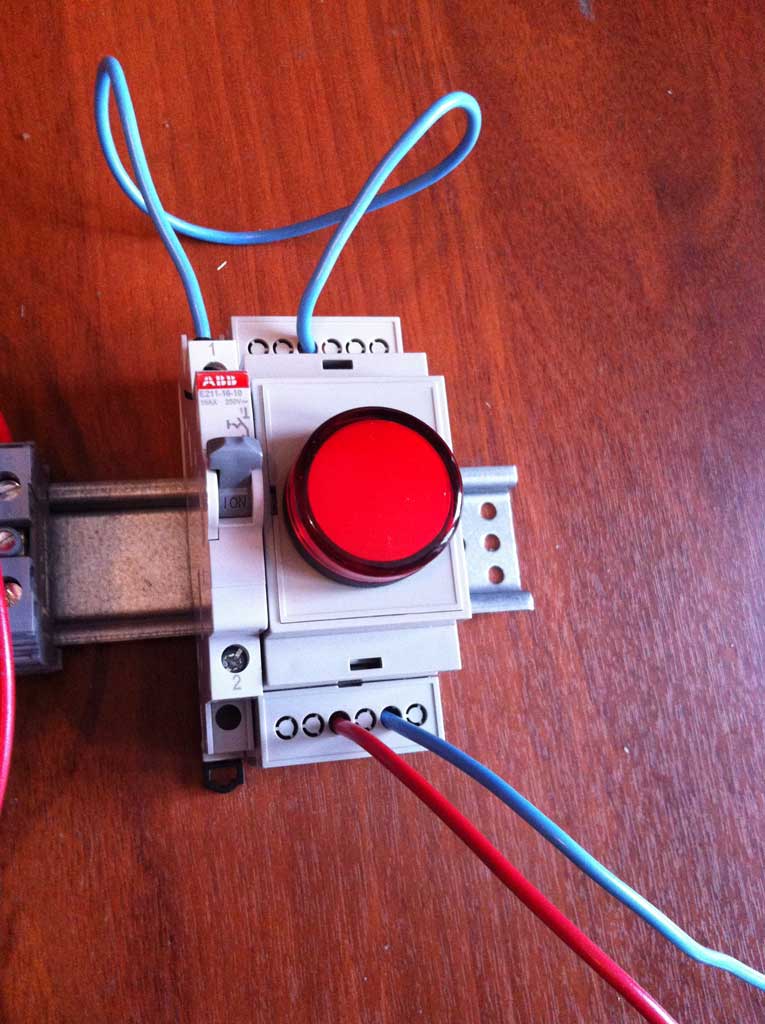

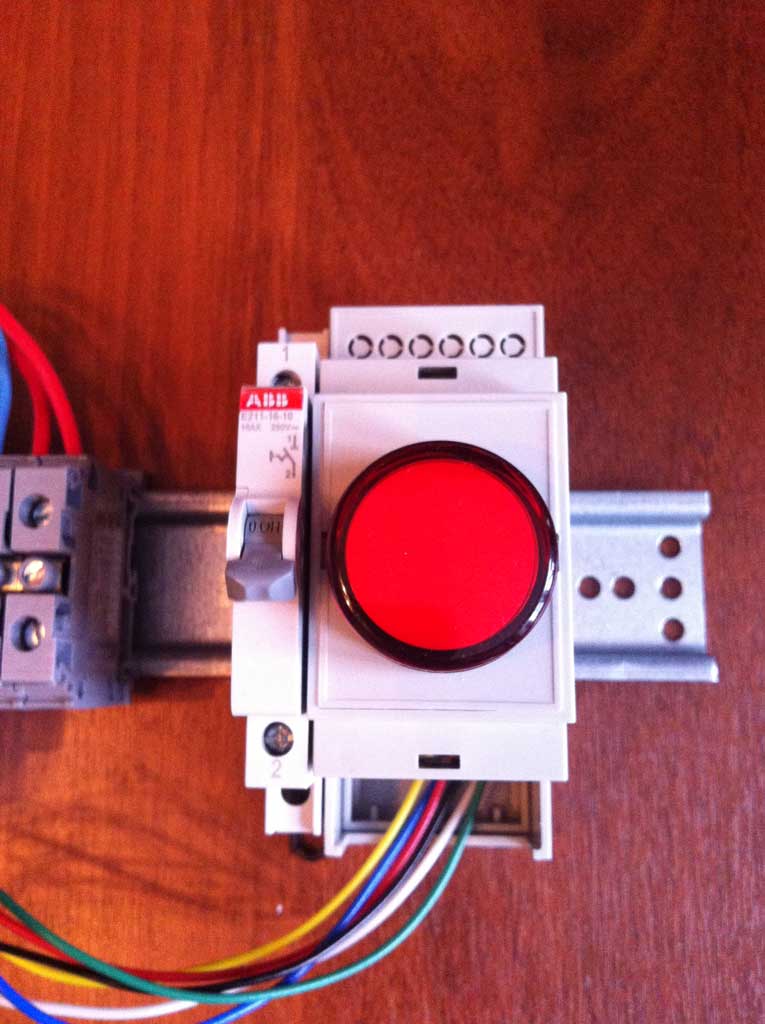

Общий вид:
Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт Резвун-9  - установка на дин рейку и проверка работы в качестве сигнализатора пропажи напряжения 220 вольт


Вот видео работы сигнализатора:
