Проверка циклического реле времени РВЦ-Р-15

Дачник

21-01-2016, 17:19
Просмотров: 10078

Цикличексое реле времени от Меандра РВЦ-Р-15 в исполнении 12 вольт с двумя переключающими группами контактов рассчинанных на 8А 220В.

Проверку осуществлял:
1.
со свето-звуковым ревуном "Резвун-8" на 12 вольт и

2.
со звонком от ИЕК на 220 вольт


Для разного рода сигнализации о каком либо событии можно применить разные варианты.
Однако если просто использовать обычный звонок - на дин рейку или просто на стену, то можно столкнуться с тем, что при длительной сигнализации о возникшем событии постоянно работающий звонок может привести к перегреву или замыканию, что не есть хорошо.
Конечно можно поискать звонок работающий кратковременно - не более 10-15 минут после чего он перестает звонить даже при условии того, что питающее напряжение на него подается.

Такая ситуация может возникнуть в случае когда дома отсутствует кто-либо, кто мог бы вручную отключить постоянно работающий звонок.

Как вариант надо использовать либо звонок с кратковременной возможностью работы или же делать циклическую работу, чтобы звонок имел время "передышки" - чтобы он не звонил постоянно.

Вот такую схему работы я и протестировал на базе реле времени от Меандра - РВЦ-Р-15 в варианте 12 вольтового питания.
Помимо этого варианта у них имеется вариант и на 220 вольт - все зависит от того, что вы хотите реализовать.

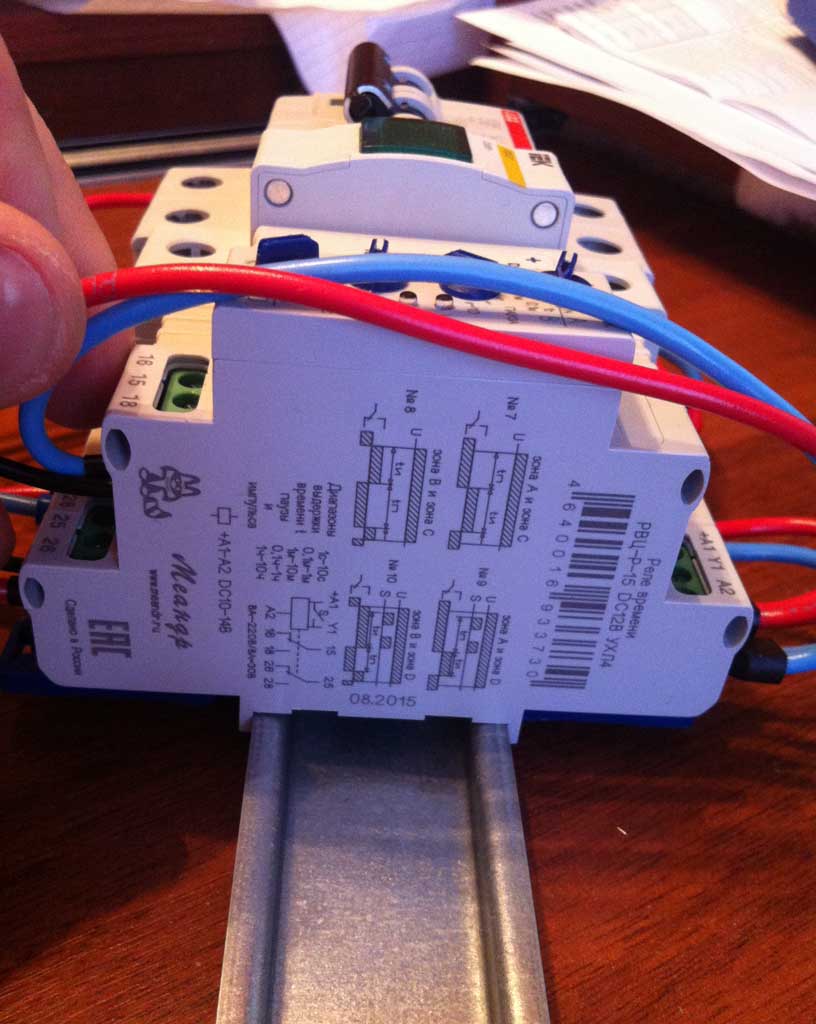

Схемы вариантов работы и схема контактов реле нанесена на боковую часть самого реле:
Проверка циклического реле времени РВЦ-Р-15

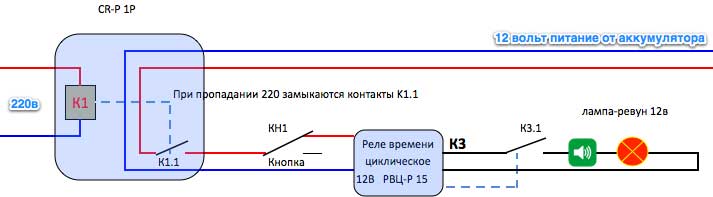

Изначально я планировал на данном реле времени реализовать схему сигнализации о пропадании напряжения питания сети имея ИБП - источник бесперебойного питания на 12 вольт.

Идея схемы такова:
1
Используем обычное промежуточное реле на 220 вольт, которое при подаче напряжения размыкает свои контакты.

2
Через эти размыкающие контакты провести к нешему реле времени питание 12 вольт от аккумулятора ИБП

3
При пропадании 220В реле возвращается в исходное состояние и замыкает свои контакты через которые напряжение 12 вольт будет подаваться на наше циклическое реле времени которое и будет управлять оконечным сигнализатором.
Я для этих целей использовал "Резвун-8" который соединяет в себе звуковой сигнализатор и лампочку индикации.
Резвун-8 имеет три провода:
черный - подается "-"
ПЛЮС подается ИЛИ на зеленый провод ИЛИ на белый в зависимости от того, что мы хоти получить:
зеленый - подается "+" - в этом случае идет и звук и свет
белый - подается "+" - в этом случае получаем только световую индикацию

Проверка циклического реле времени РВЦ-Р-15

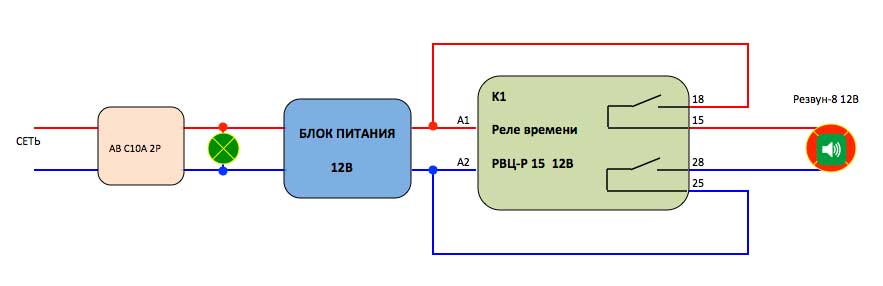

ПЕРВАЯ СХЕМА ПРОВЕРКИ

Проверка циклического реле времени РВЦ-Р-15

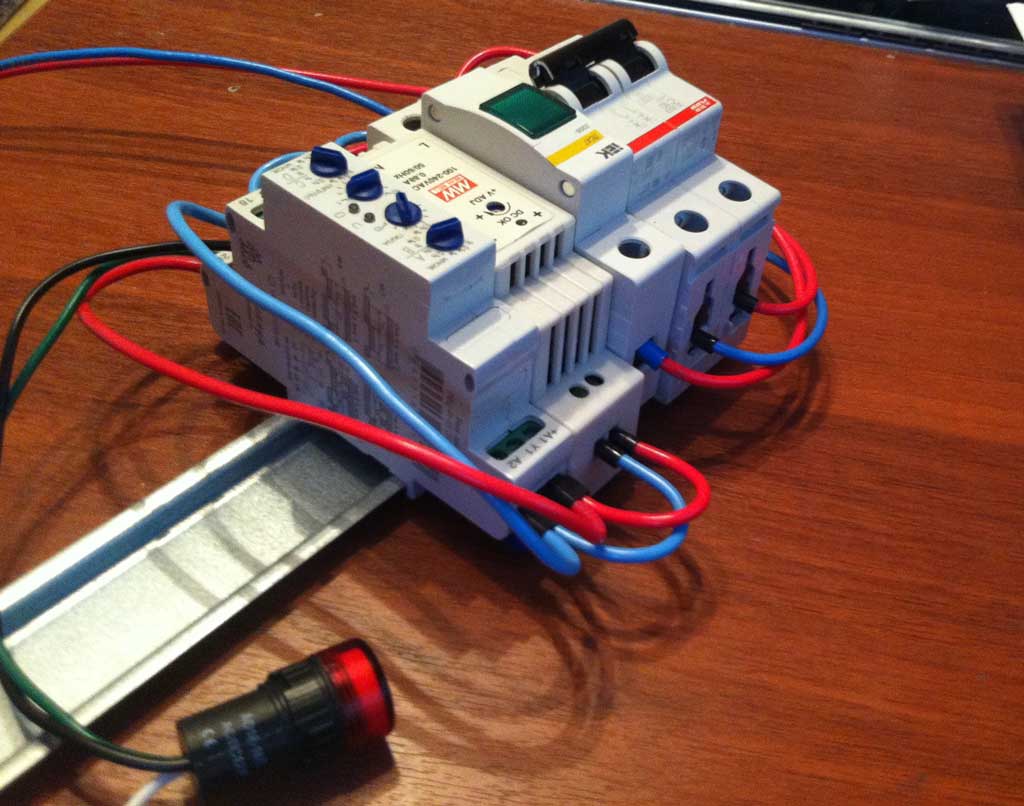

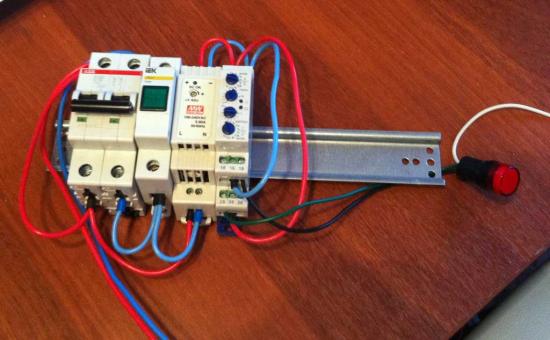

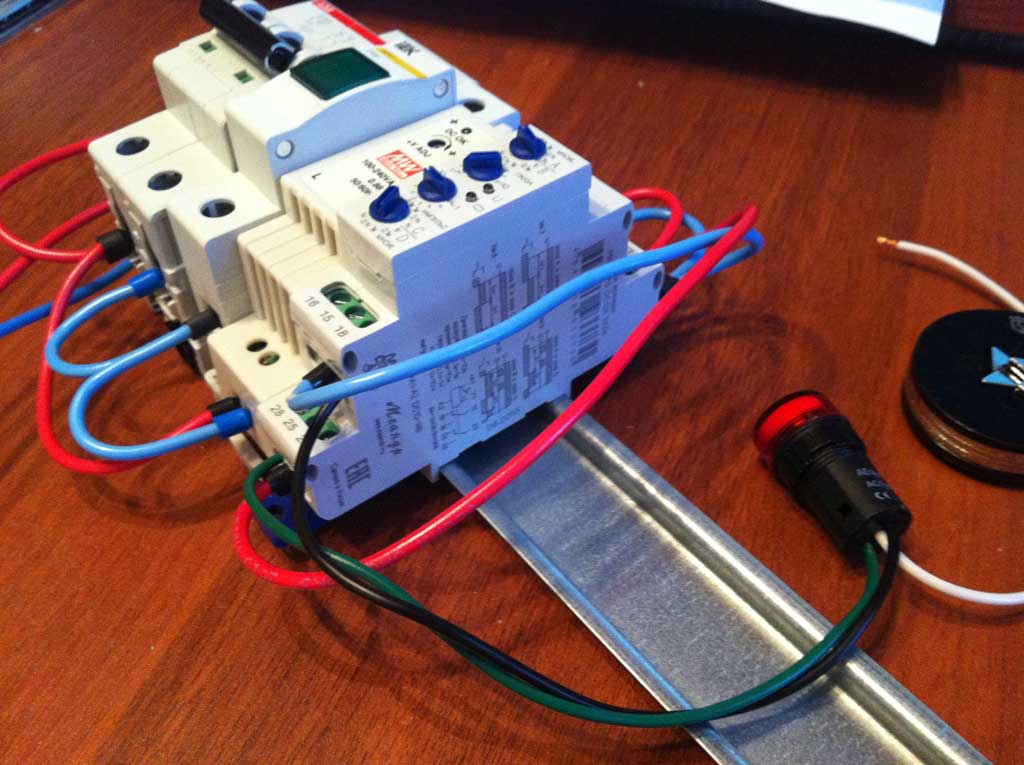

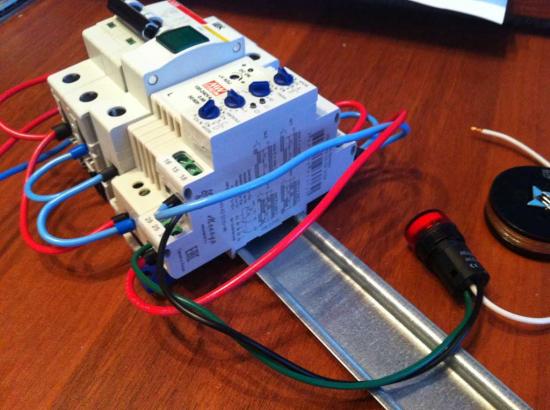

В первой схеме проверки циклического реле времени РВЦ-Р-15 в качестве оконечного оповещателя я использовал "Резвун-8"
Резвун-8 представляет собой лампочку в которой встроен звуковой оповещатель.
Покупал здесь - http://www.12vi.ru/769/917/6540.html за 200 руб

Проверка циклического реле времени РВЦ-Р-15

Проверка циклического реле времени РВЦ-Р-15

Проверка циклического реле времени РВЦ-Р-15


Вот видео:



ВТОРАЯ СХЕМА ПРОВЕРКИ

Проверка циклического реле времени РВЦ-Р-15

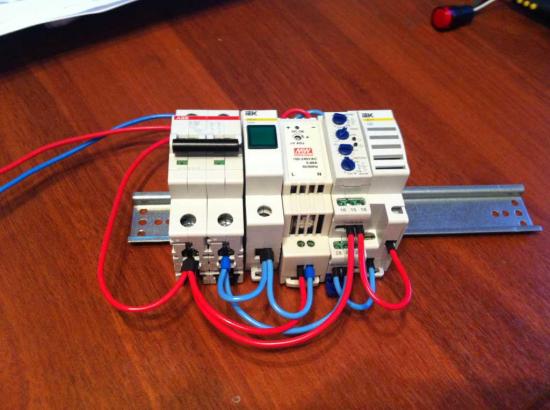

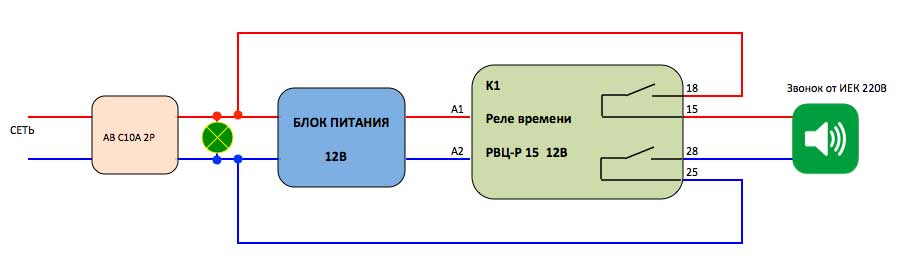

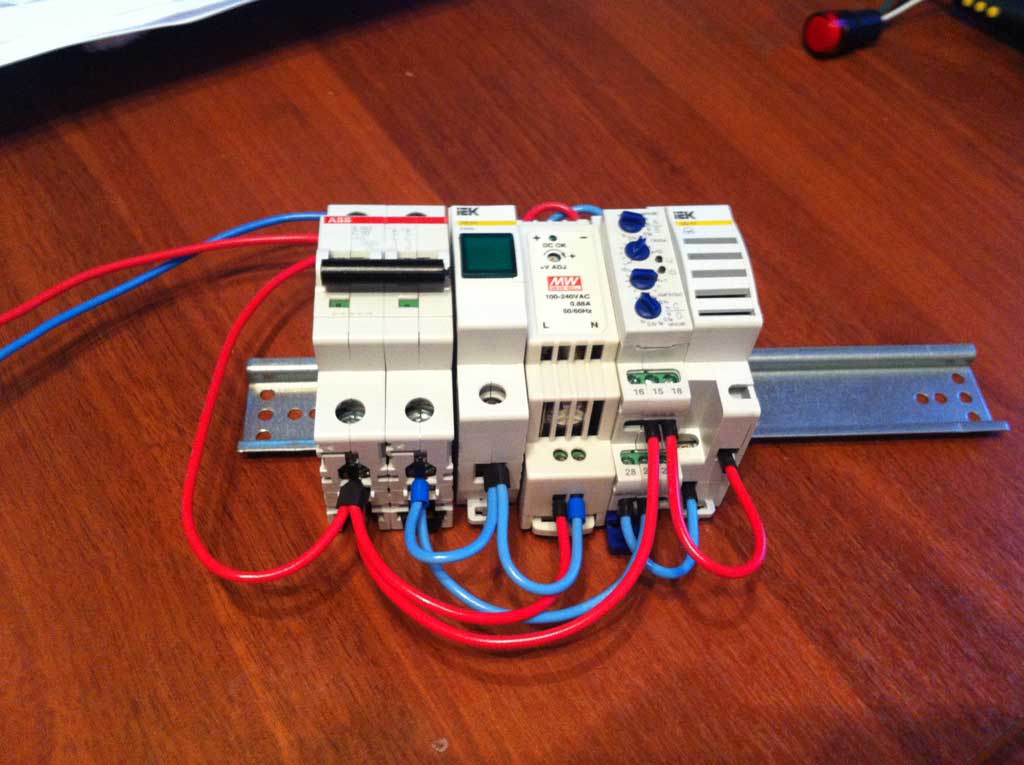

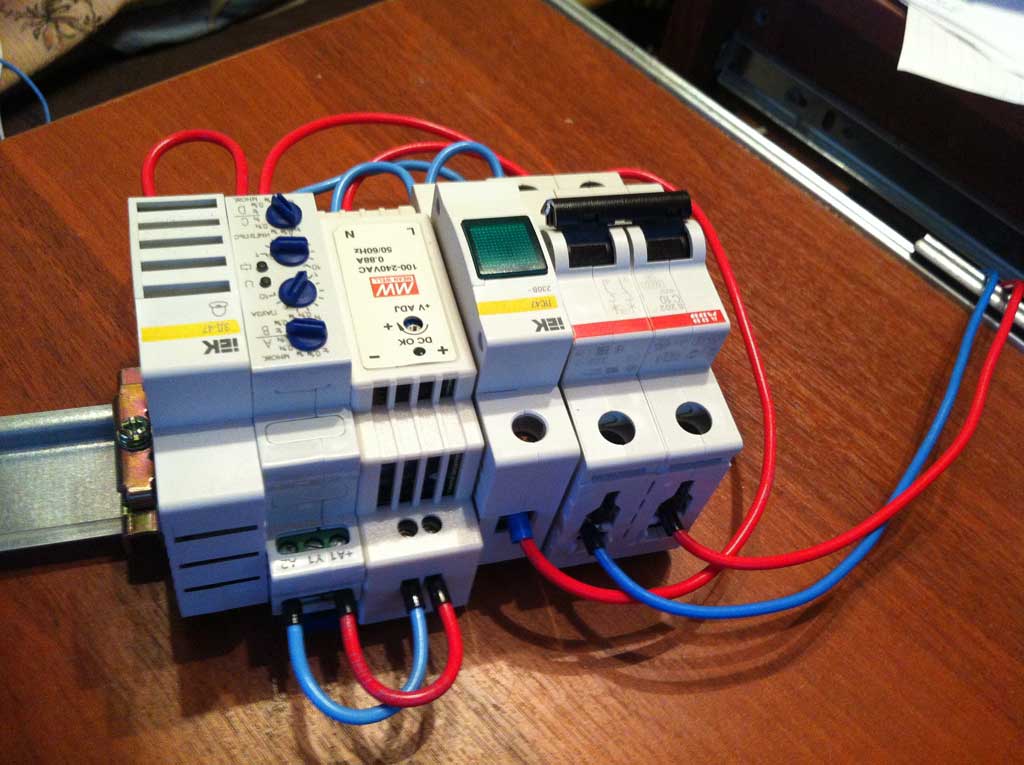

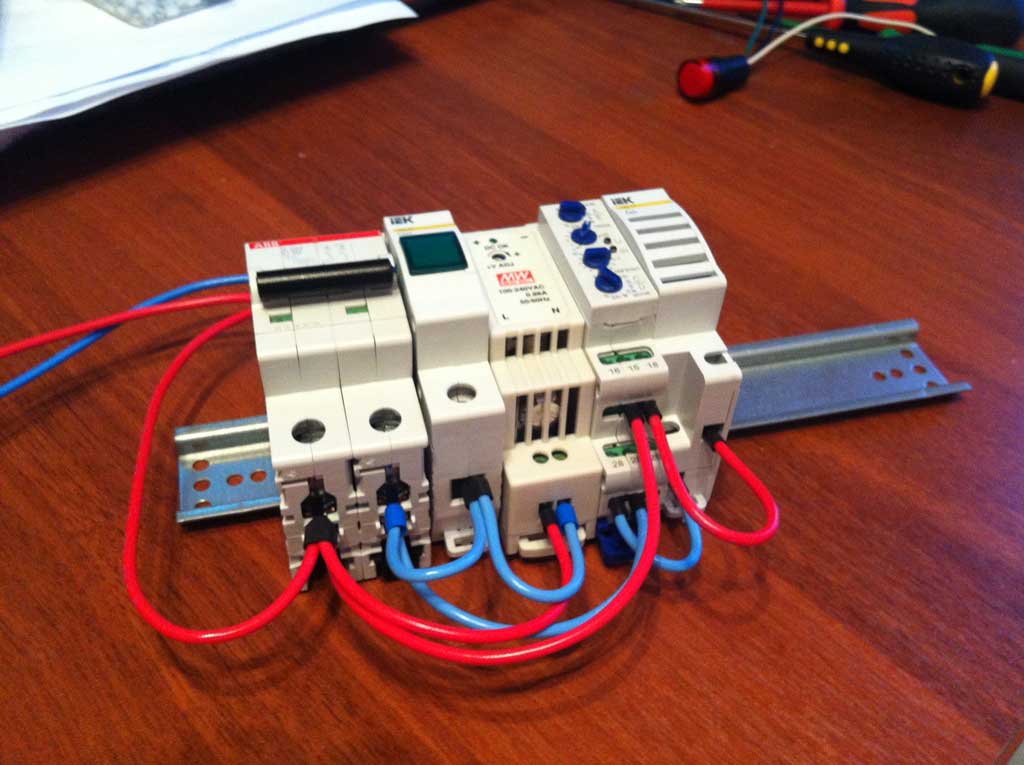

Во второй схеме я в качестве оконечного оповещателя использовал звонок на дин рейку на 220 вольт от ИЕК

В данном случае мы добиваемся циклической работы звонка...

Проверка циклического реле времени РВЦ-Р-15

Проверка циклического реле времени РВЦ-Р-15

Проверка циклического реле времени РВЦ-Р-15


Вот видео проверки:


Здесь можно посмотреть проверку сигнализаторов Резвун-1, Резвун-8 и Резвун-9
