Современные и не очень холодильники очень не любят ситуации когда напряжение выключилось и сразу включилось...
Особенно они это не любят когда работает компрессор - они могут просто "приказать долго жить"...
Даже в паспорте указывается у холодильников, что после пропадания напряжение повторное включение желательно лишь через 5-10 минут - все зависит от модификации холодильника.

Для этого и используются реле времени с функцией задержки времени - когда подается напряжение, реле времени отсчитывает установленное время и только после этого включает нагрузку.

Есть разного рода реле с подобной функцией и разных производителей.
Фирма ELKO считается достаточно надежной фирмой в этом отношении...

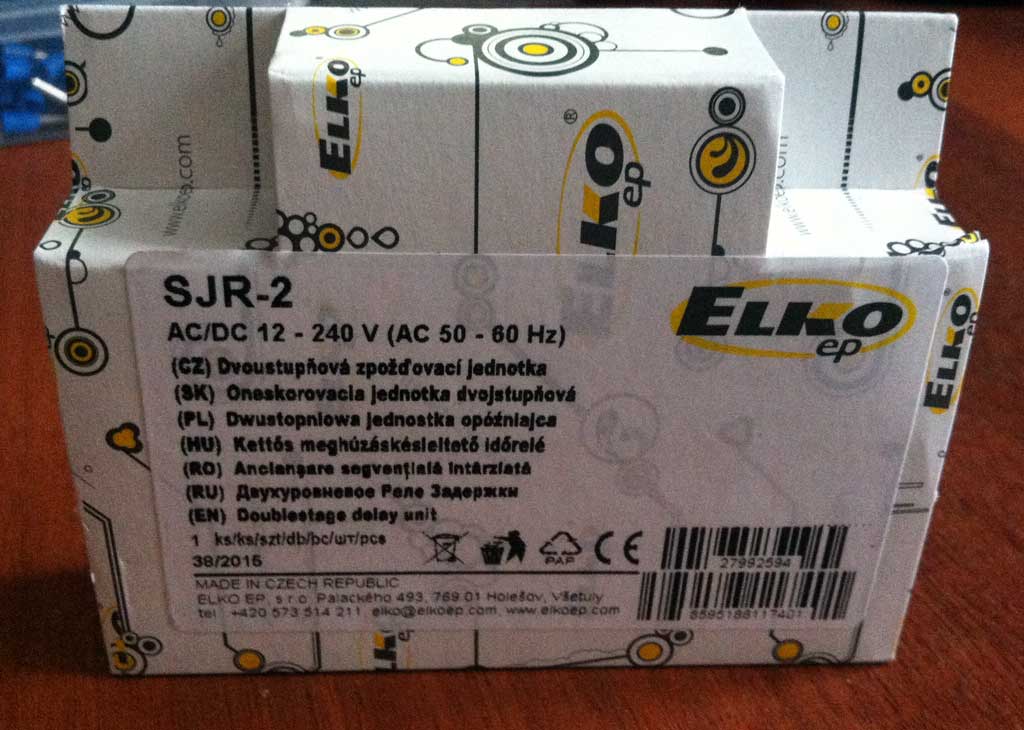

Я для дачного электрощита приобрел двойное рере времени с задержкой включения - модель SJR-2 UNI которое имеет в корпусе размером один дин модуль два независимых реле с одной переключающей группой контактом для каждого реле и имеющих возможность коммутировать нагрузку в 16А что вполне достаточно для включения холодильника/морозильника...
Причем данное реле имеет защиту от перегрузок и посторонних импульсов в подключенной сети.

Та модель, которую я приобрел - UNI - позволяет включать реле не только в цепь питания переменного тока 220 вольт, но и в цепь постоянного тока 12 - 240 вольт...

Реле времени SJR-2 на задержку включения для холодильника и морозильника Реле времени SJR-2 на задержку включения для холодильника и морозильника
Реле времени SJR-2 на задержку включения для холодильника и морозильника Реле времени SJR-2 на задержку включения для холодильника и морозильника Реле времени SJR-2 на задержку включения для холодильника и морозильника

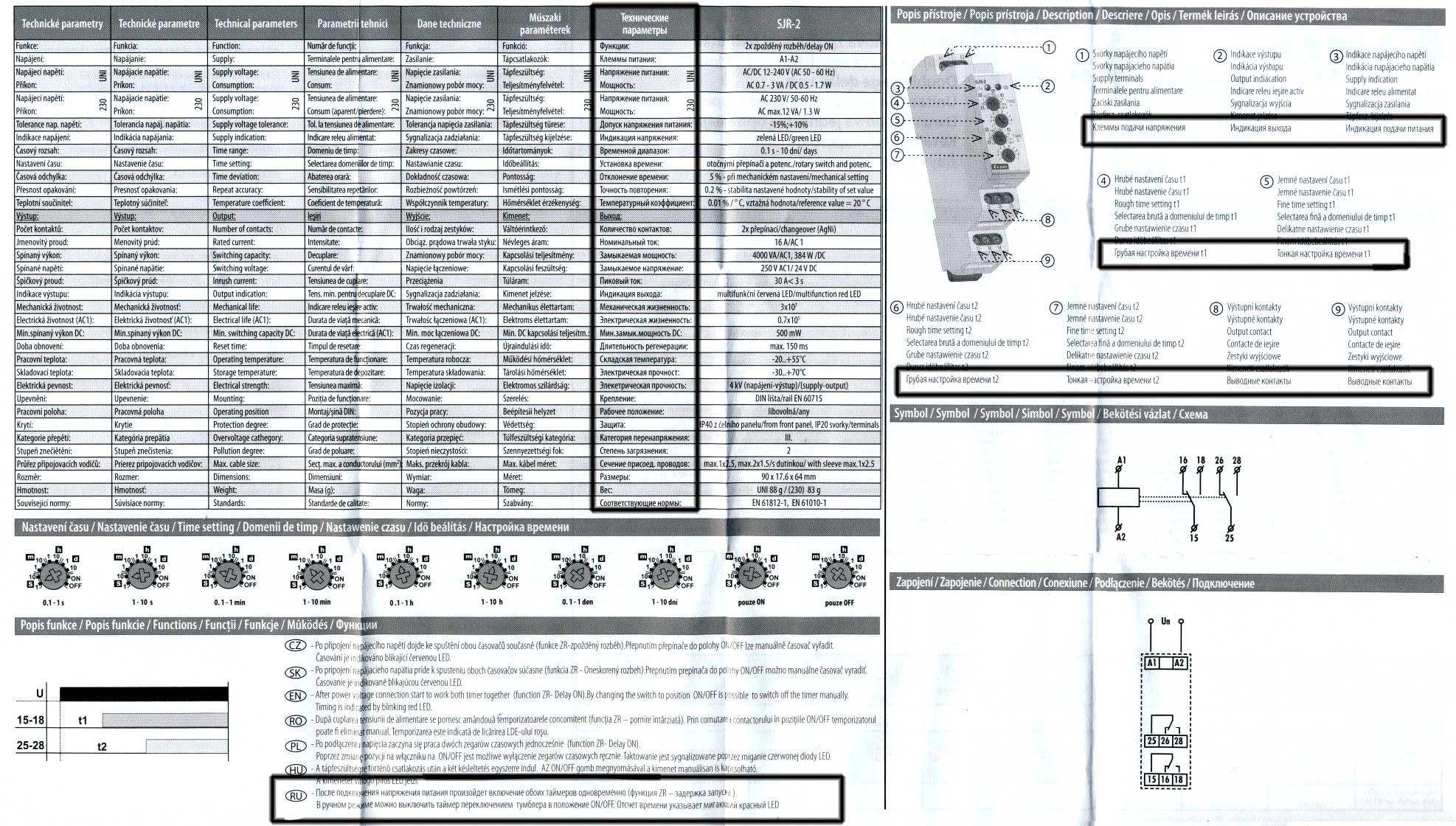

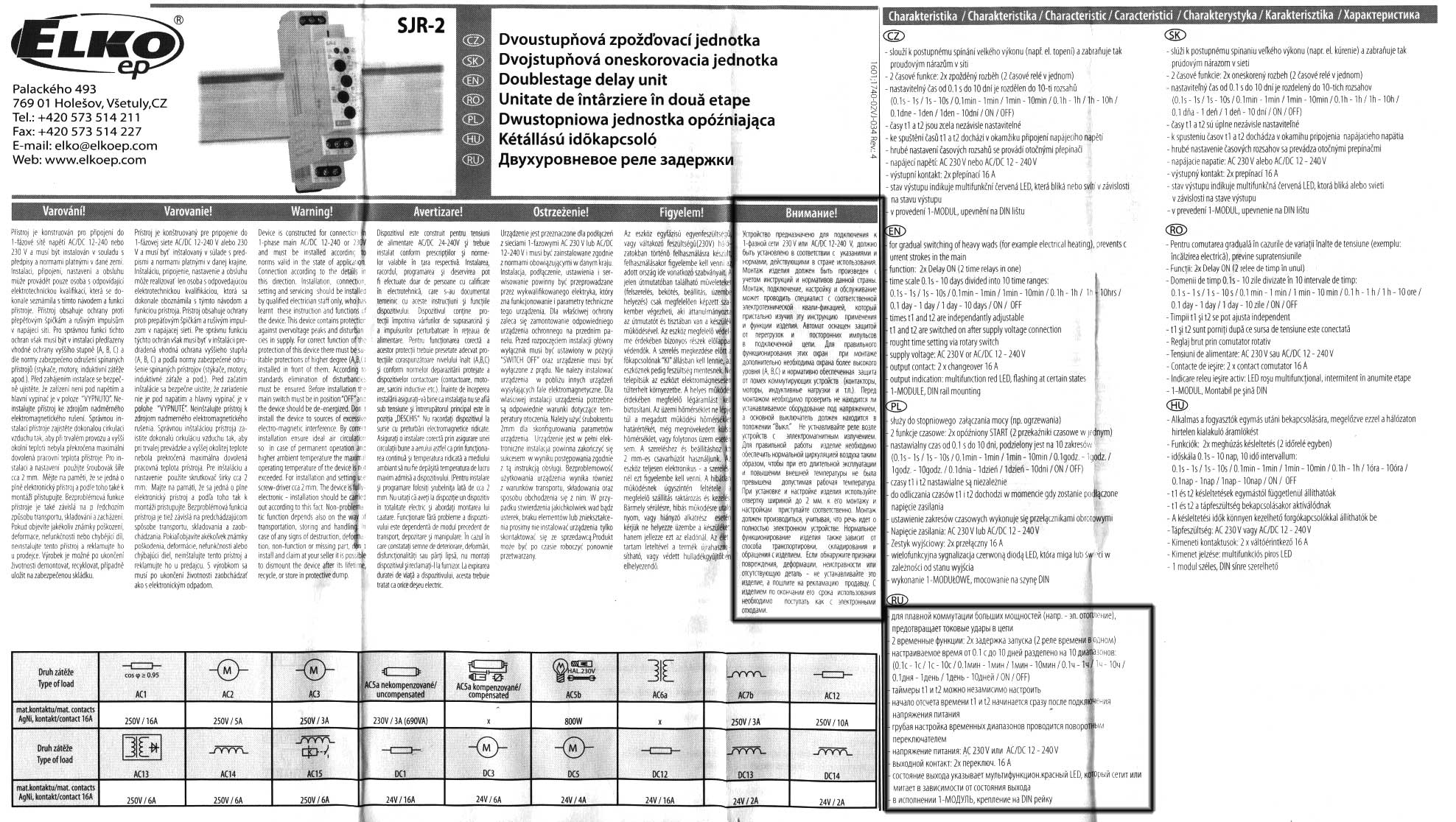

руководство по реле
Реле времени SJR-2 на задержку включения для холодильника и морозильника Реле времени SJR-2 на задержку включения для холодильника и морозильника

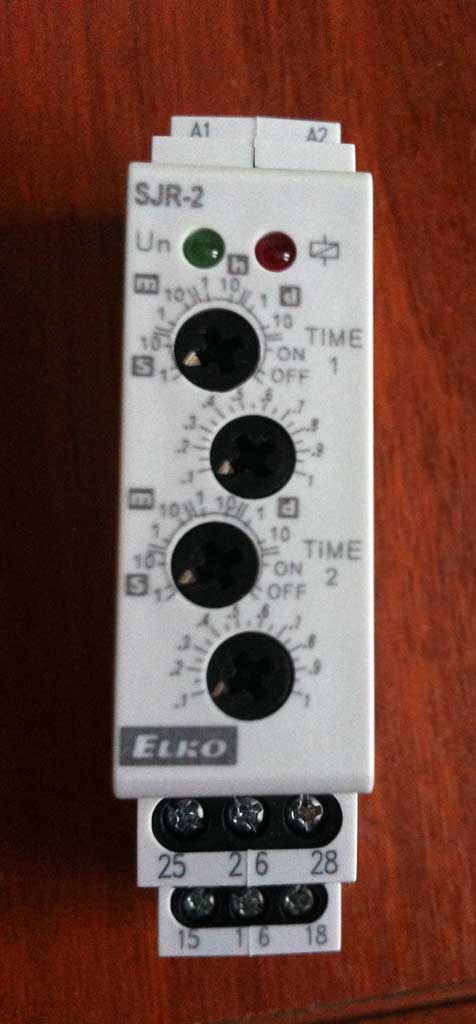

Реле имеет два светодиода:
- зеленый - сигнализирует о поданном напряжении питания и
- красный - мигает при отсчитывании времени до включения нагрузки и горит постоянно когда нагрузка включилась.

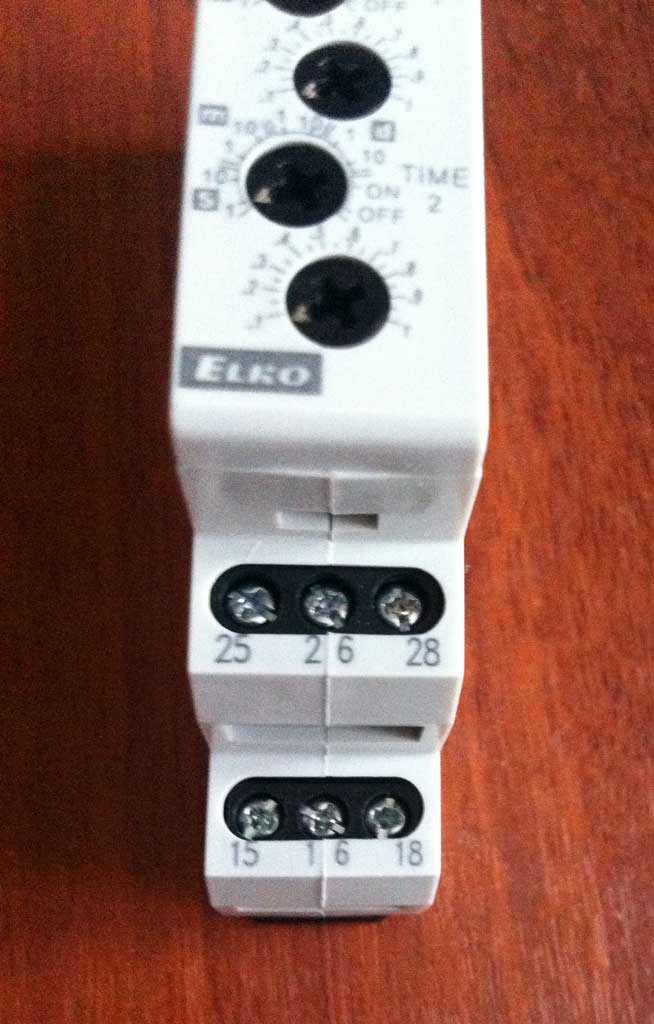

Реле имеет два независимых исполняющих реле времени. Каждое имеет регулировку на грубую установку выдержки - от 0,1 сек до 10 дней и точную установку времени.

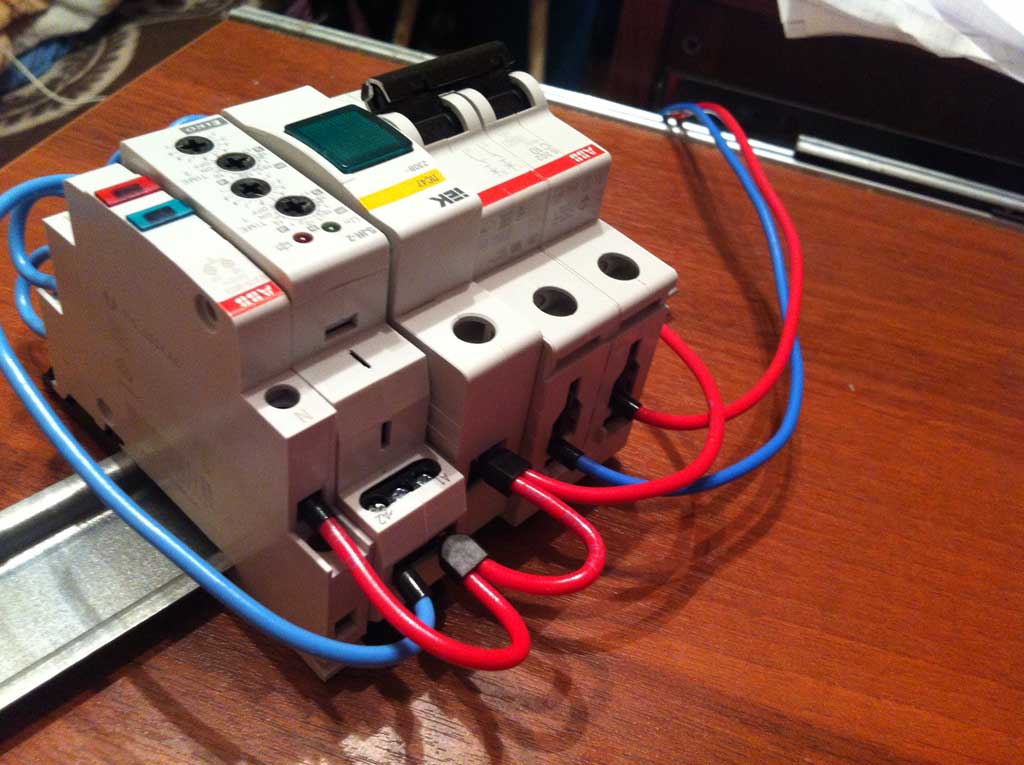

Для проверки работы я просто в качестве нагрузки использовал двойную лампочку от ABB - E219-2CD
Одну лампочку подключил к одному реле, а вторую - к другому.

На одном реле времени установил задержку где то 5 секунд, а для второго - секунд 10.

Реле времени SJR-2 на задержку включения для холодильника и морозильника


При подаче питания начинает мигать красный светодиод отсчитывая установленный период времени, после чего включается первая лампочка.
Когда одна лампочка включилась, красный светодиод продолжает мигать далее до момента срабатывания второго реле.

При этом зеленый светодиод светится постоянно сигнализируя о поданном на реле времени напряжения.

Также для каждого реле имеется функция постоянно включенного реле - ON и постоянно выключенного реле - OFF.
На видео можно посмотреть работу этих функций.



В целом реле мне понравилось.
Покупал его в "Умной электронике" за 2,705 рублей (январь 2016 года) самовывозом...

Несколько фото:

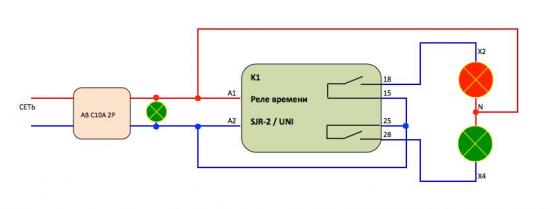

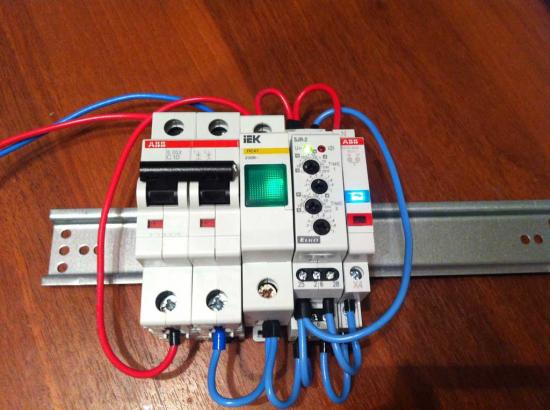

Общая схема:
Реле времени SJR-2 на задержку включения для холодильника и морозильника

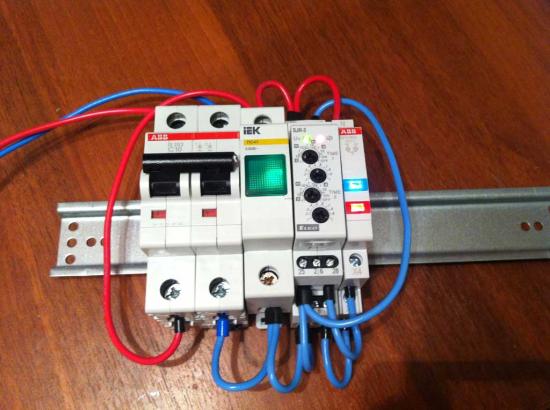

Одно реле сработало - горит зеленая лампочка
Реле времени SJR-2 на задержку включения для холодильника и морозильника

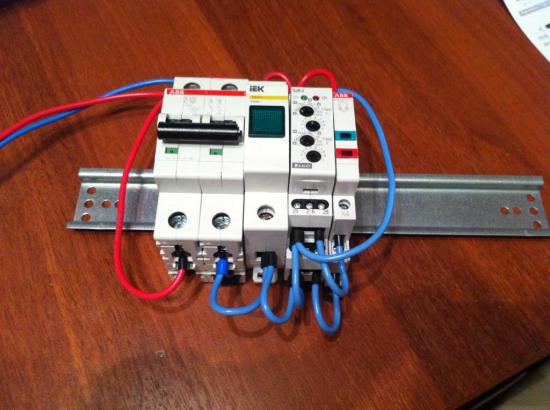

Сработало второе реле - загорелась вторая лампочка
Реле времени SJR-2 на задержку включения для холодильника и морозильника

Схема подключения - вид спереди
Реле времени SJR-2 на задержку включения для холодильника и морозильника

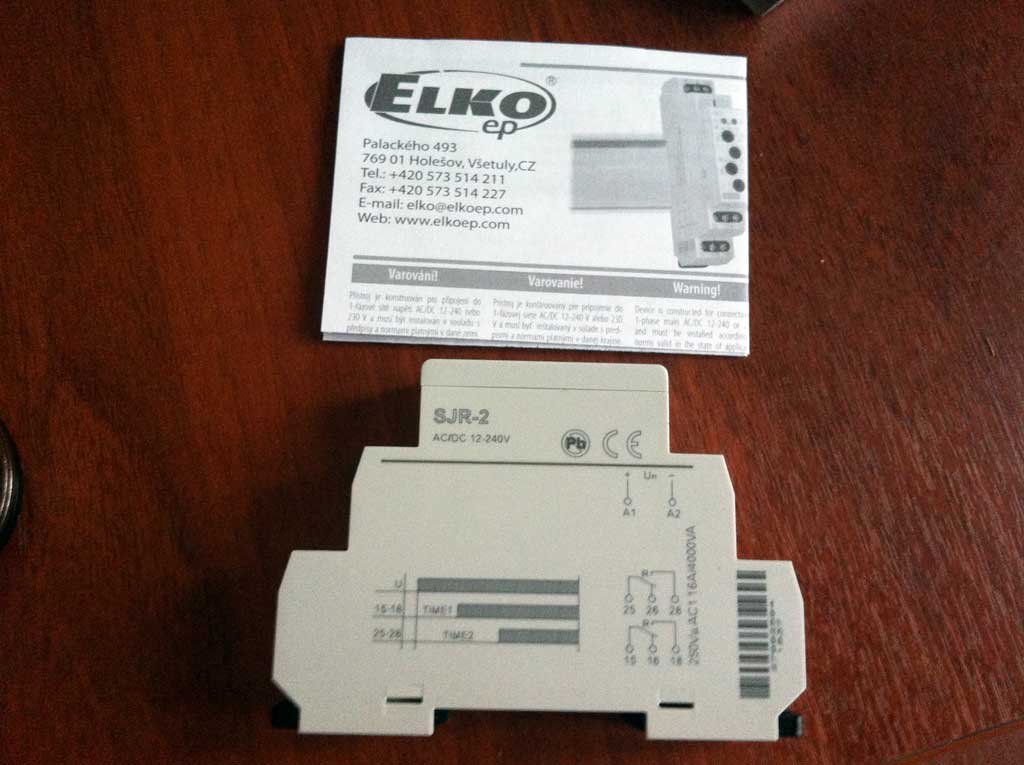

Схема подключения - вид сзади
Реле времени SJR-2 на задержку включения для холодильника и морозильника
