Проверка перегрузки по току при превышении потребляемого тока

Дачник

22-01-2016, 19:06
Просмотров: 1570

Проверяем срабатывание автоматического выключателя при перегрузке по току.
В качестве нагрузки выступал калорифер потребляя 6А, а в качестве АВ выступал выключатель от ABB на 2А.
Потребляемый ток замерялся реле РМТ-101

При включении калорифера на полную мощность автоматический выключатель на 2 ампера сработал секунд через 15.

Данную проверку я делал в качестве предварительной - для последующего тестирования отключения необязательной нагрузки через контактор и проверка сигнализатора предупреждающего о пропаже напряжения 220 вольт

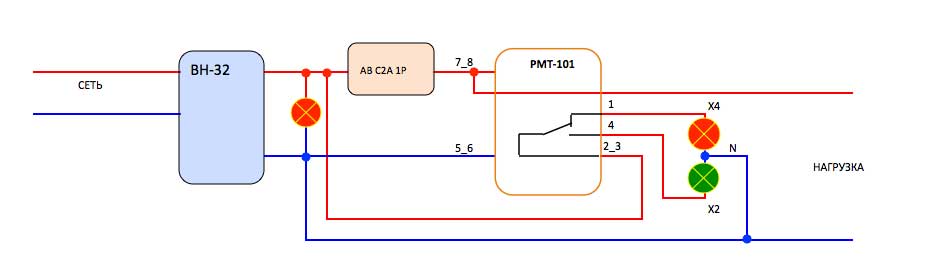

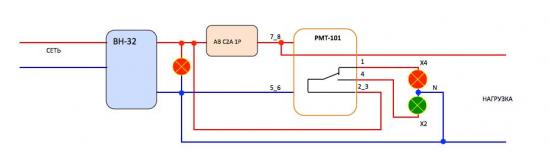

Вот схема:
Проверка перегрузки по току при превышении потребляемого тока


Лампочка по входу от ИЕК сигнализирует о наличии входного напряжения.
Однополюсный автомат на 2А (что было из маломощного под рукой) тестировался в качестве группового автомата после которого питается нагрузка.

Реле максимального тока РМТ-101 сигнализирует нам о потребляемом токе и переключает своими контактами сигнальные лампы которые говорят нам о текущем состоянии схемы:
При нормальной работе замыкаются контакты 3-4 у РМТ-101 и загорается зеленая лампа.
При срабатывании АВ 2А питание реле тока прекращается и контакты 3-4 размыкаются, а контакты 1-3 замыкаются и включается красная лампа.

Эта схема самая простая и просто дает нам возможность посмотреть как оно все работает.

При включении нагрузки в качестве которой выступил калорифер при максимальном потреблении тока в 6А (в среднем) автомат на 2А срабатывает где то в течении 15 секунд и отключается.

На основе этой схемы я в дальнейшем проверю работу отключения не основной нагрузки при помощи контактора и схему сигнализирующую о том, что напряжение питания пропало.

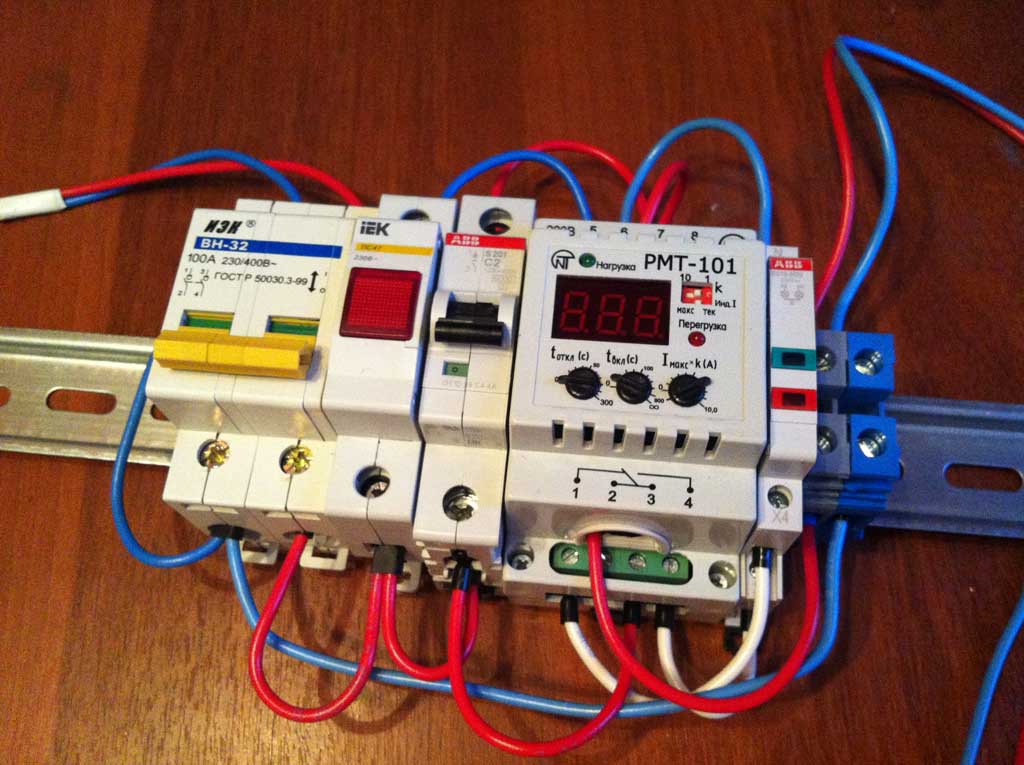

Проверка перегрузки по току при превышении потребляемого тока

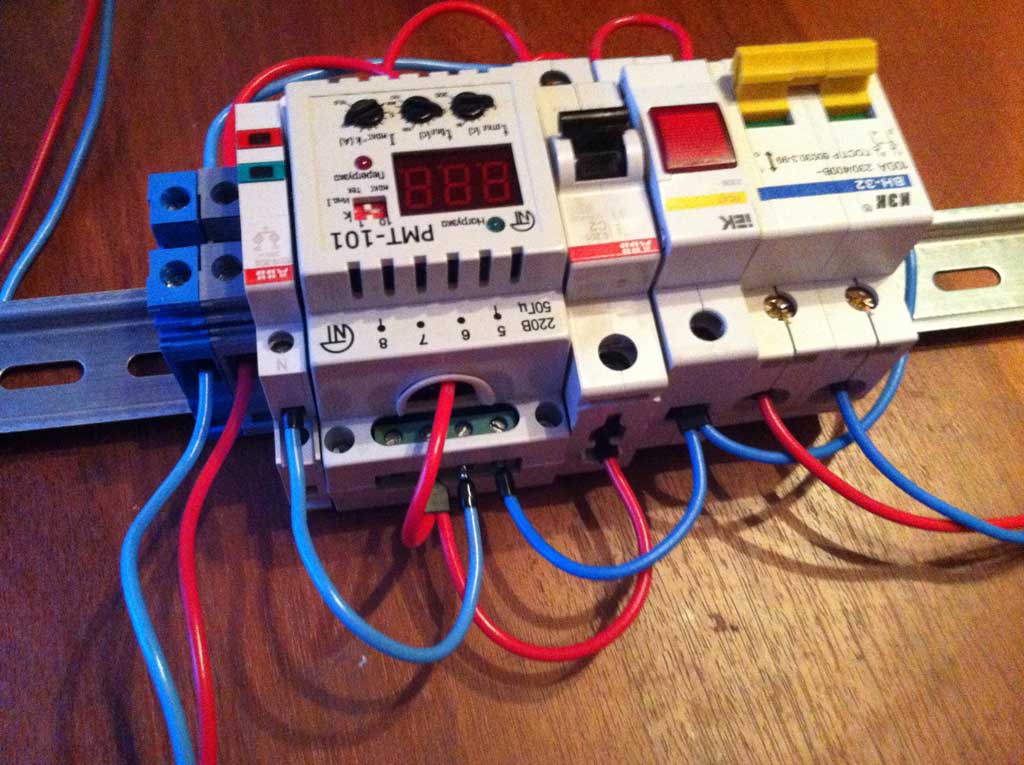

Проверка перегрузки по току при превышении потребляемого тока

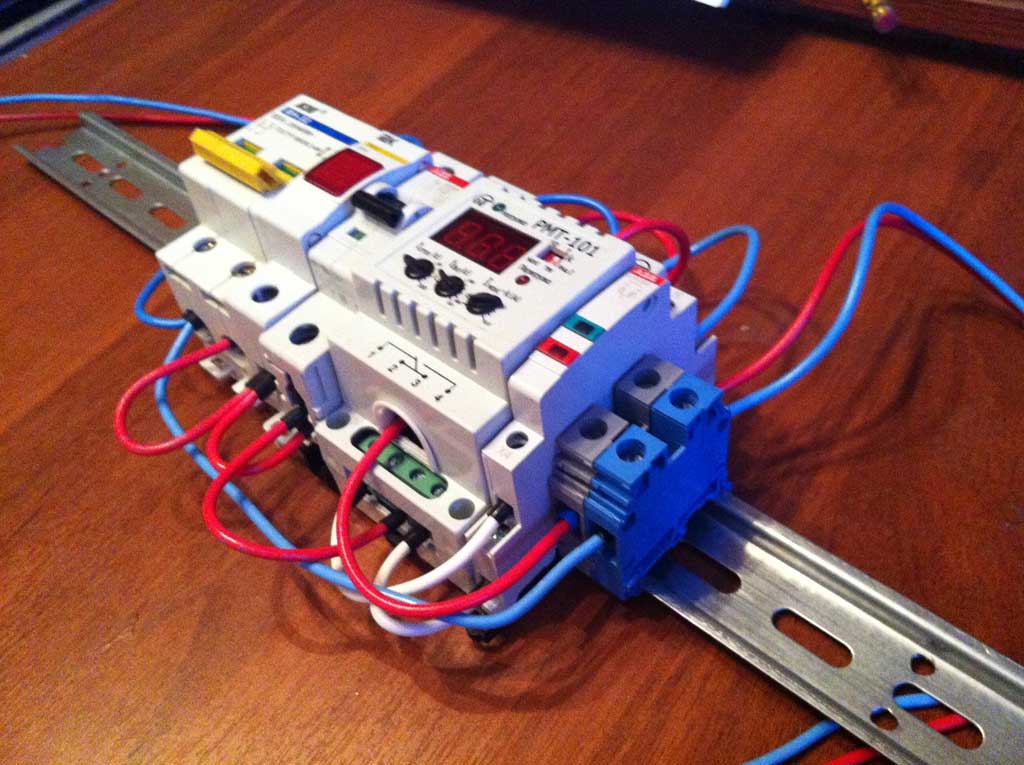

Проверка перегрузки по току при превышении потребляемого тока


Вот видео:
