Работу контактора от Легран, когда он отключал не приоритетную нагрузку при превышении потребления тока мы уже рассматривали.
Тогда по моей невнимательности мною был приобретен контактор Legrand 412527, который не имеет ручного управления состояния контактами.
Я поменял его на тот, что хотел приобрести с самого начала, а именно на контактор 63А 2НО Legrand 412547.
В отличие от предыдущего он имеет дополнительно ручное управление своим состоянием - при необходимости можно вручную замкнуть контакты.

В данной схеме я проверял следующее:
1
Срабатывание "группового" АВ после которого идет контактор и та нагрузка которую он питает.

2
Срабатывание реле максимального тока РМТ-101 при превышении потребляемого тока и отключение по этой причине контактора

3
Продолжение подачи напряжения на "основную" нагрузку при отключенном контакторе

4
Проверка сигнализации о том, что контактор отключился и/или напряжение 220 вольт пропало.

Продолжим схему проверки срабатывания автомата при перегрузке которую мы рассматривали ранее

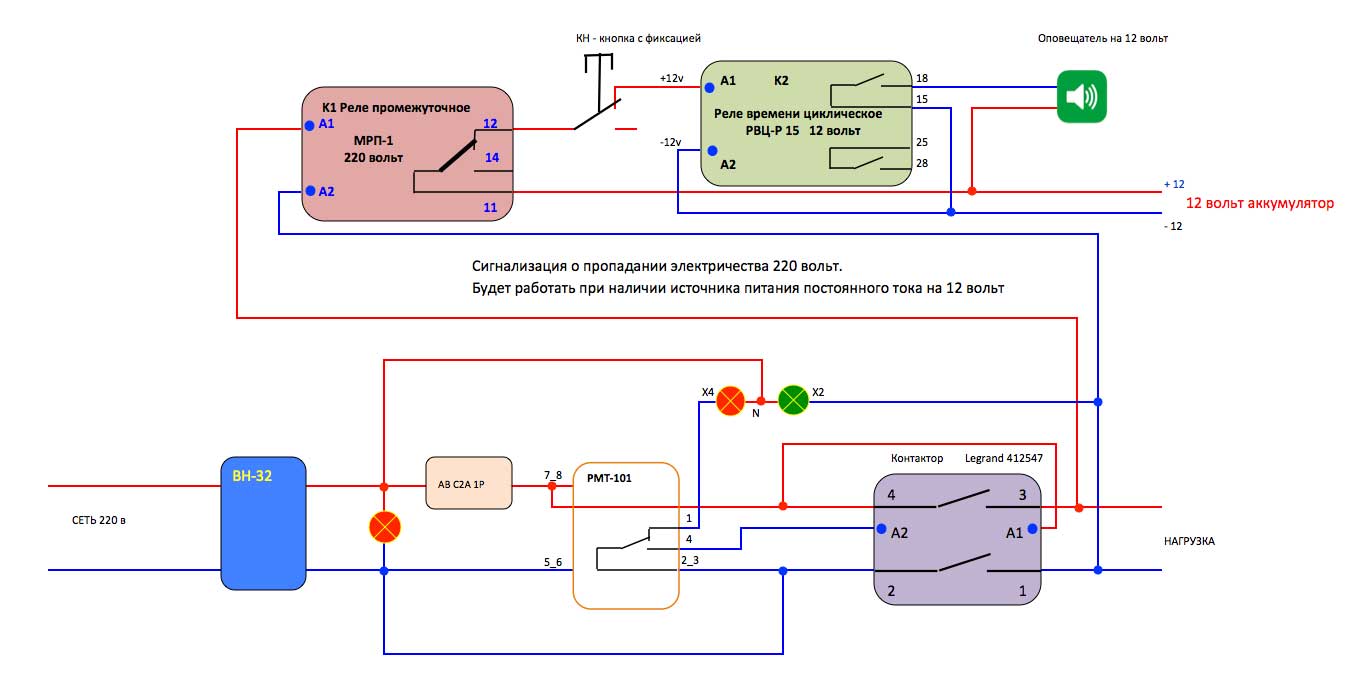

Схему я смонтировал такую:
Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения


1
После вводного рубильника стоит лампочка которая сигнализирует нам о том, что напряжение постоянно подается на ту нагрузку, которая не должна отключаться при срабатывании контактора.

2
Автомат на 2А выступает в роли "группового" автомата, после которого распределяется нагрузка по потребителям. Я использовал то, что было под рукой из маломощного.
По предыдущей проверке калорифером мы знаем, что данный автомат при потреблении калорифером 6А срабатывает где то в течении 15 секунд.

3
Далее используя реле максимального тока РМТ-101 мерим потребляемый нагрузкой ток. Для теста я использовал переключающие контакты реле тока для дополнительной коммутации сигнальных ламп в роли которых выступает сдвоенная лампочка от ABB E219-2CD:
- красная лампочка будет включаться при не работающем реле тока и она (как и лампочка от ИЕК на воде) говорит о том, что напряжение подается на основную - не отключаемую - нагрузку.
Зеленая лампочка включается уже после контактора и сигнализирует о поступлении напряжения питания на нагрузку, которая управляется контактором.

4
Сам контактор Legrand 412547 управляется переключающимися контактами реле максимального тока РМТ-101.
Контактор отключает нагрузку в случае:
- срабатывания реле по току и в случае
- срабатывания автоматического выключателя по перегрузке

5

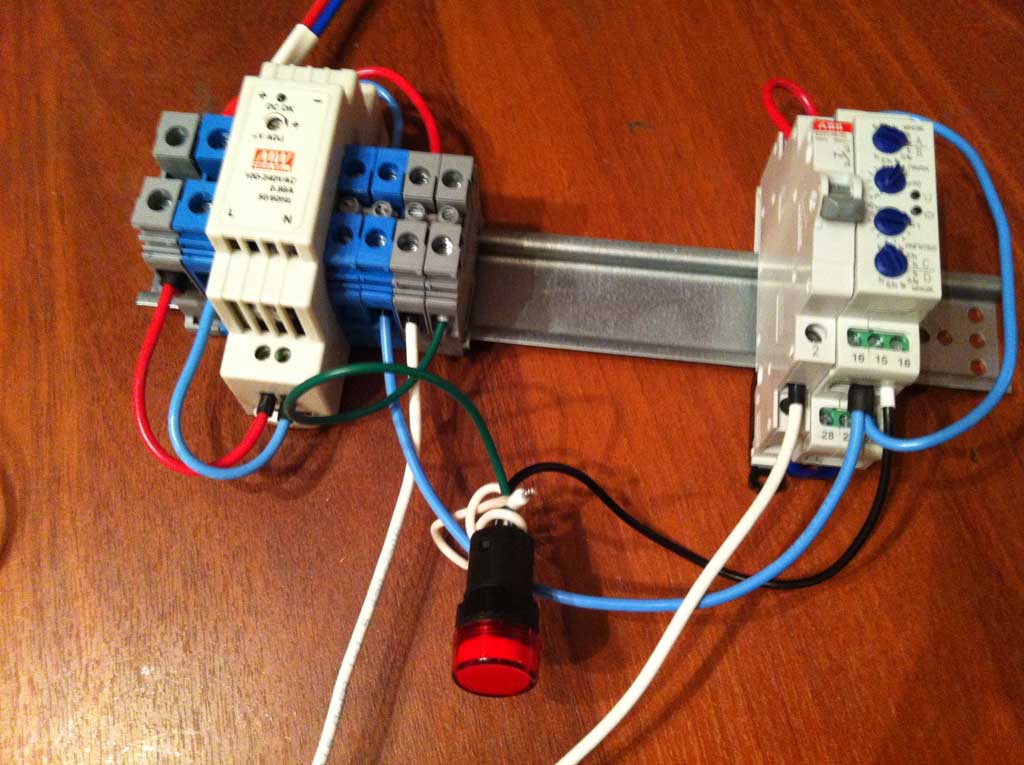

Для сигнализации о том, что пропало напряжение я использовал свето-звуковой сигнализатор Резвун-8.
Его мы также рассматривали при проверке циклического реле времени РВЦ-Р-15
Данный сигнализатор работает от 12 вольт, как и упомянутое выше циклическое реле времени РВЦ-Р-15.
Их я планирую использовать при совместной работе ИБП - источника бесперебойного питания.

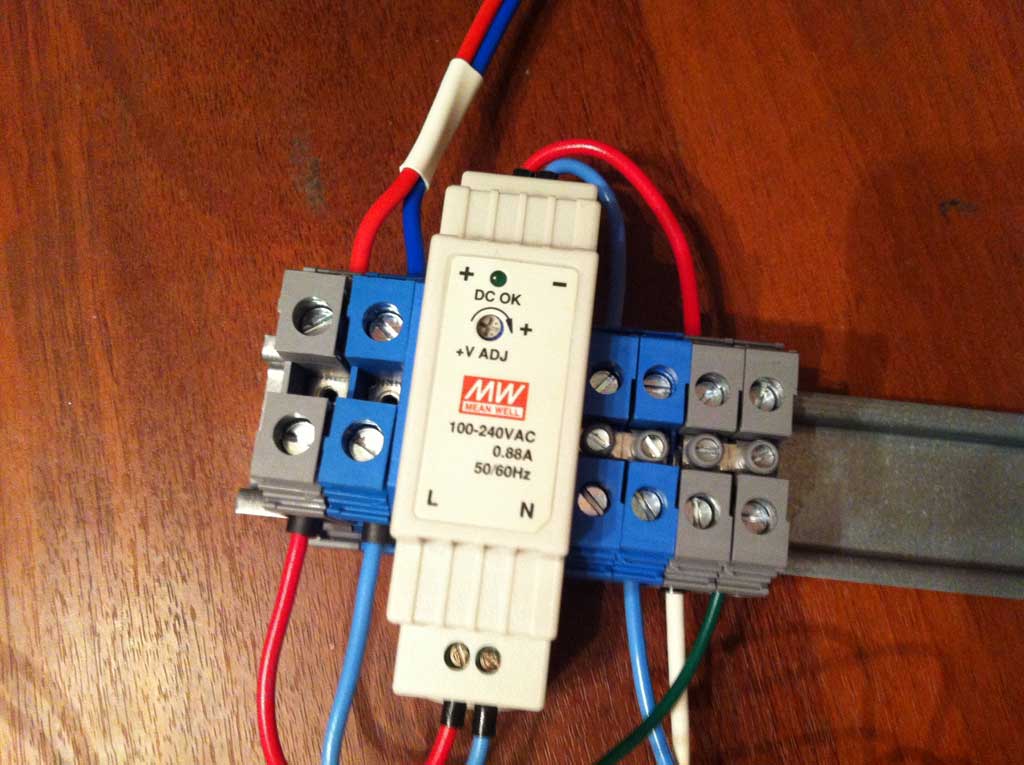

Поскольку под рукой у меня аккумулятора на 12 вольт не оказалось, то я запитывал эту часть схемы через блок питания MeanWell на 12 вольт.

6
Управление сигнализатора о пропаже напряжения 220 вольт осуществляется любым маломощным реле на 220 вольт.
Я использовал промежуточное реле от Меандра МРП-1 с одним переключающим контактом.

При пропаже питания реле возвращается в свое исходное состояние и замкнутыми контактами 11 - 12 подает постоянное напряжение 12 вольт на циклическое реле времени РВЦ-Р-15.
Питание подается через кнопку с фиксацией.

7
Кнопка с фиксацией КН предназначена для ручного отключения свето-звуковой сигнализации... при необходимости...

8
При поступлении напряжения питания на циклическое реле времени К2 оно начинает работать периодически включая и выключая сигнализатор Резвукн-8

Если работу сирены не выключать вручную используя переключатель КН, то его работа прекратится автоматически при восстановлении напряжения питания 220 вольт.

------------------------------

В целом схема рабочая.
Сам сигнализатор при необходимости можно использовать там где это требуется.
Можно также вместо него использовать звонок от ИЕК или подобный на 220 вольт использовать подобное циклическое реле времени только на 220 вольт.

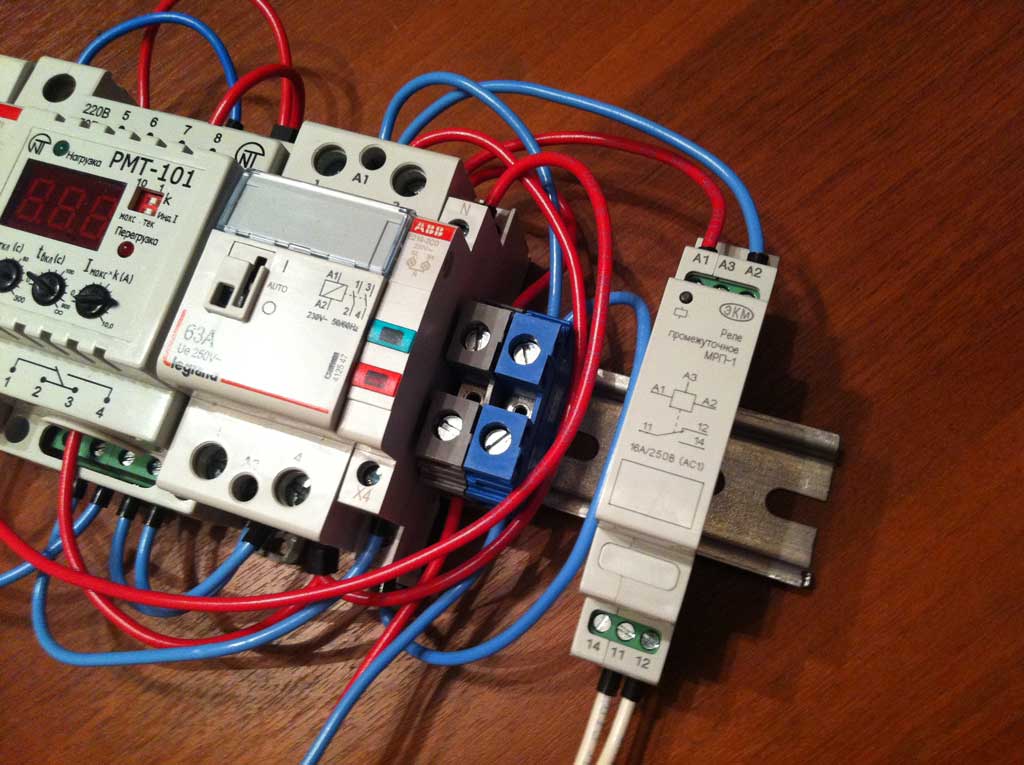

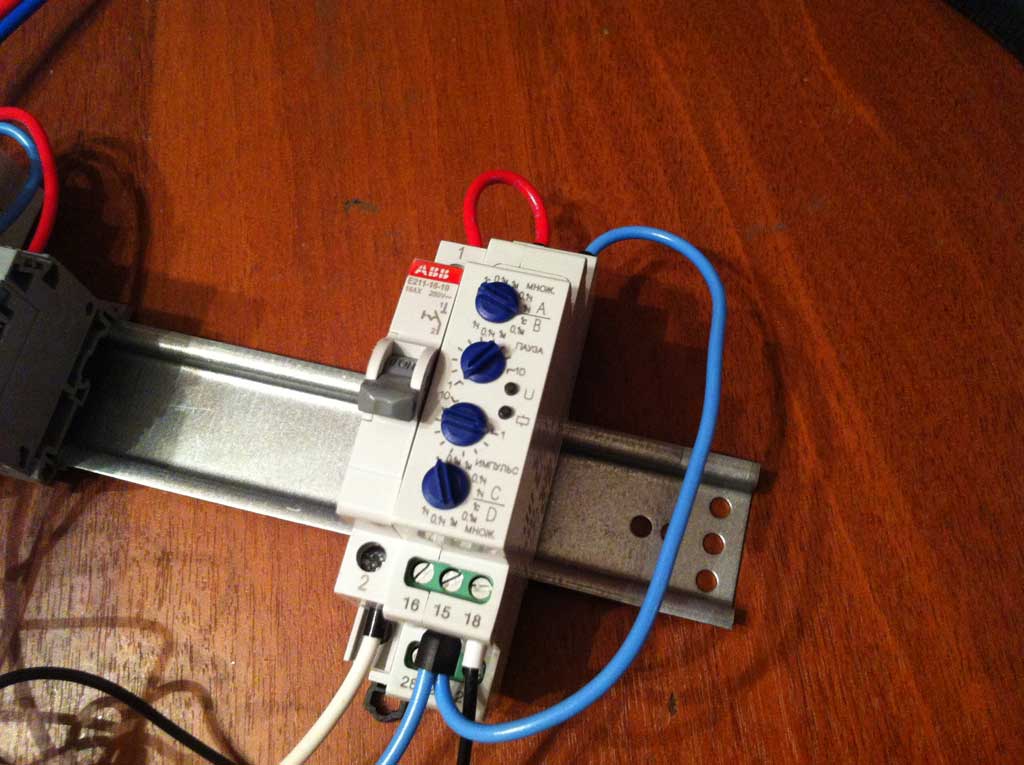

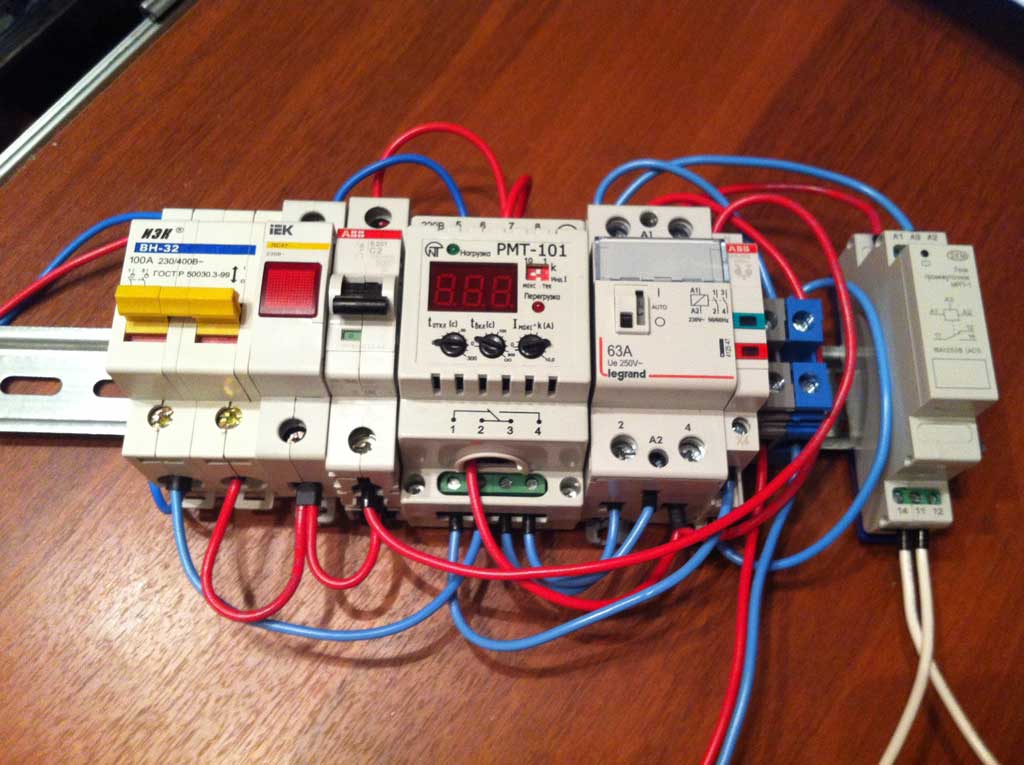

Фото

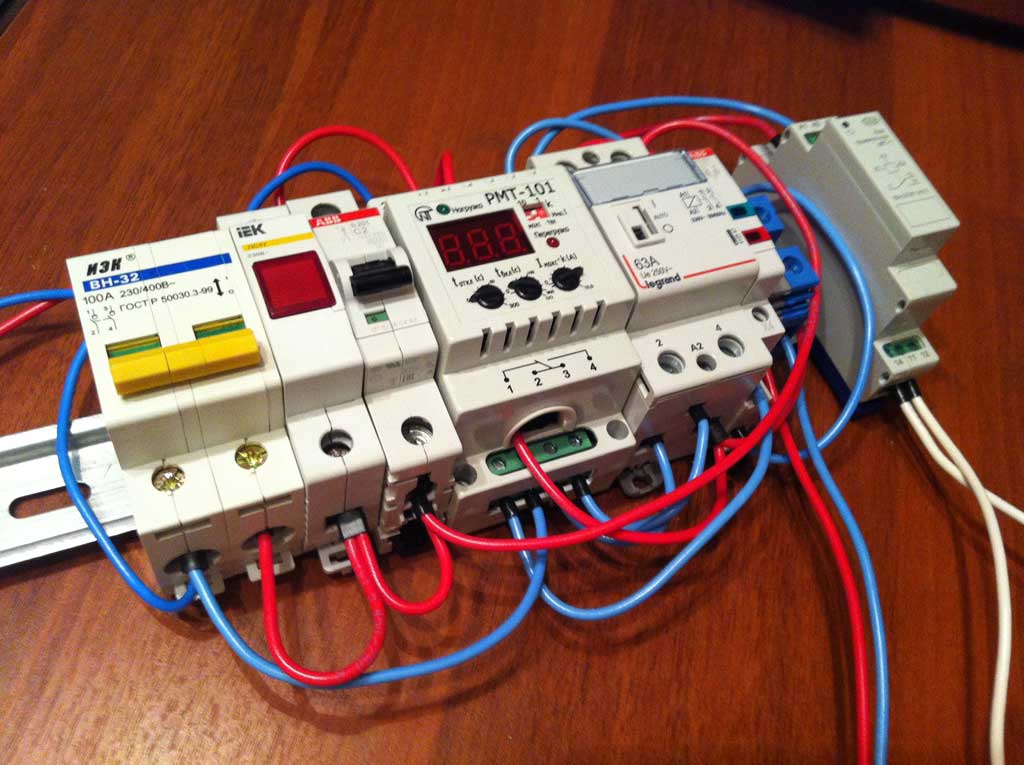

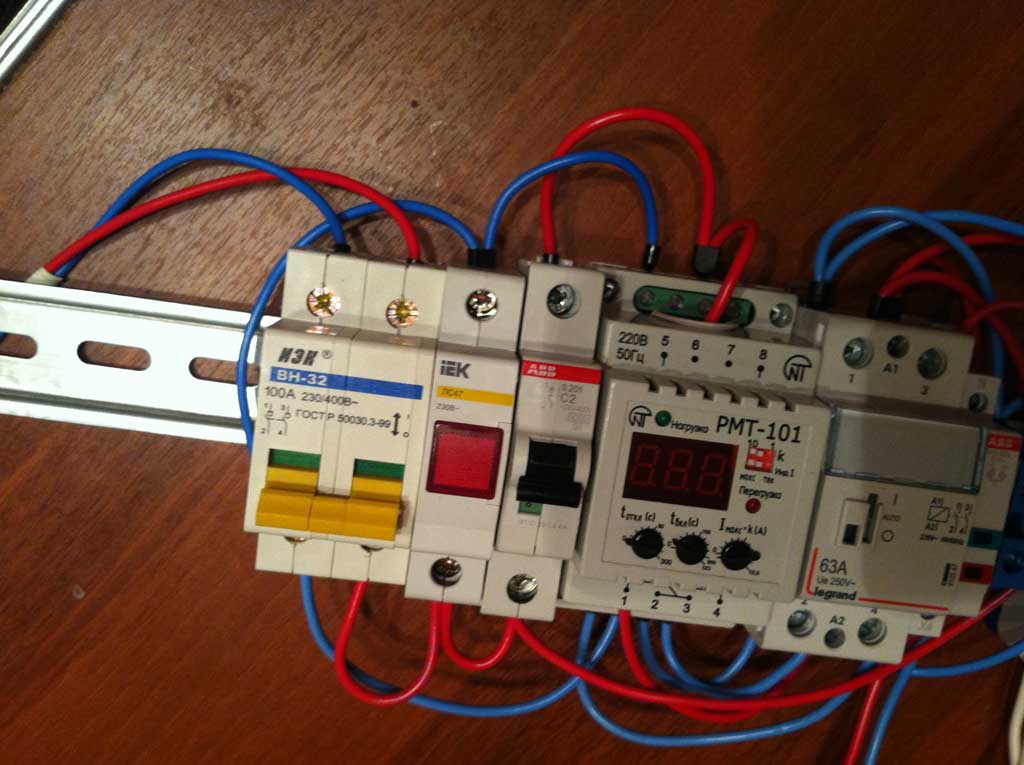

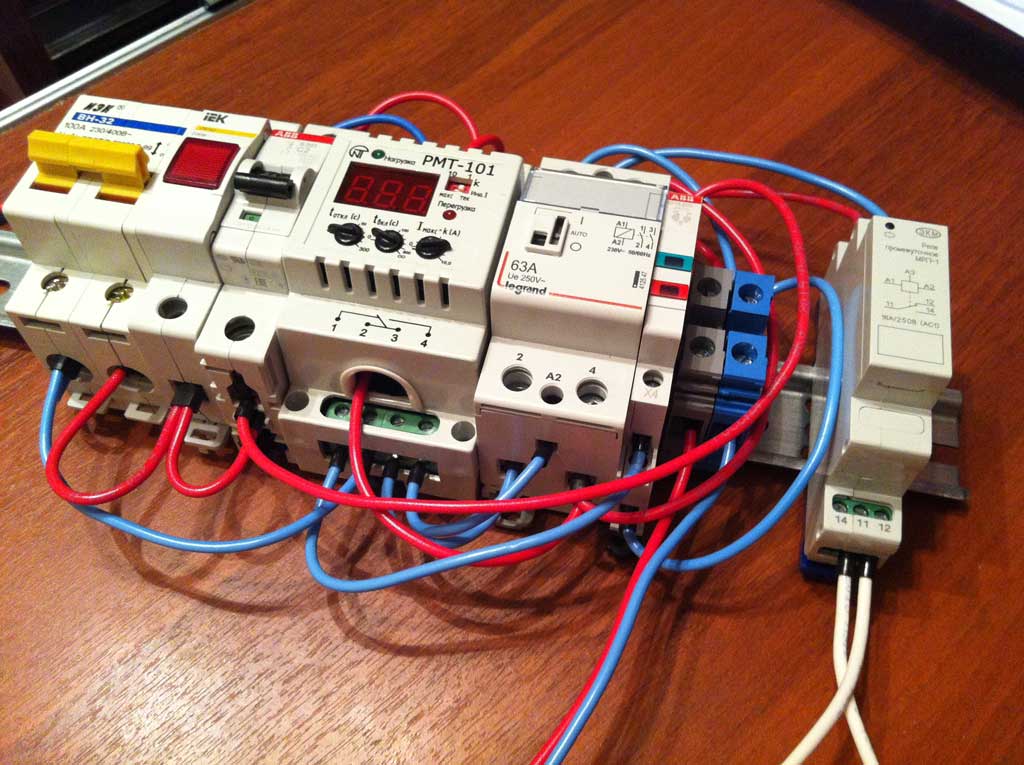

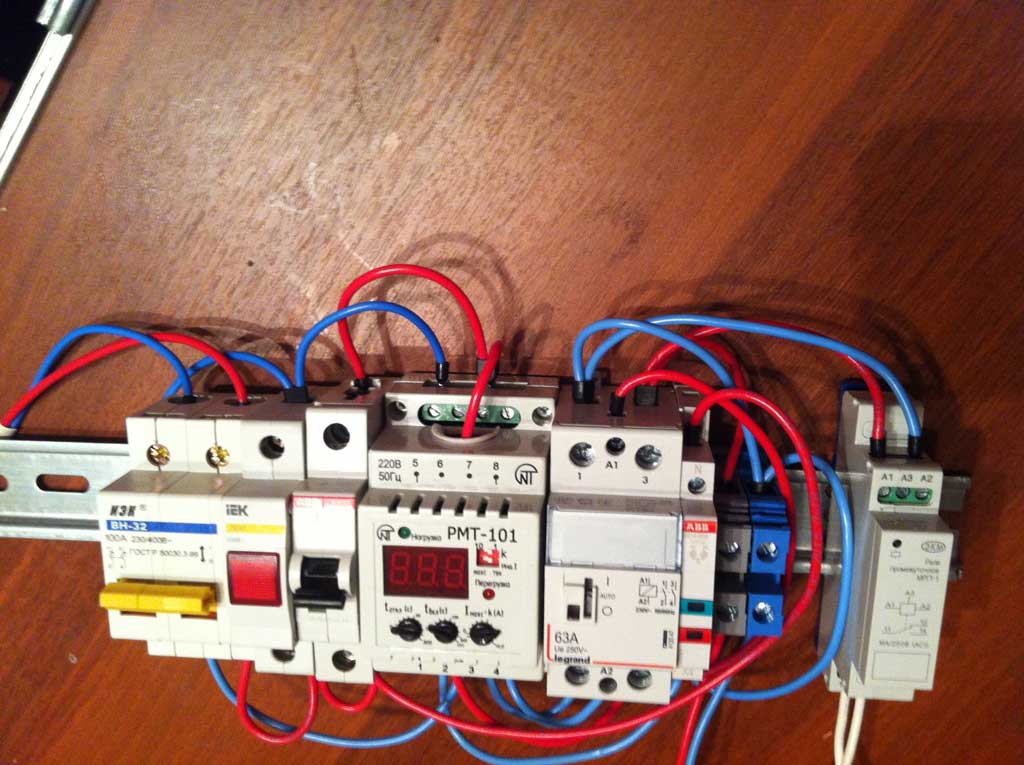

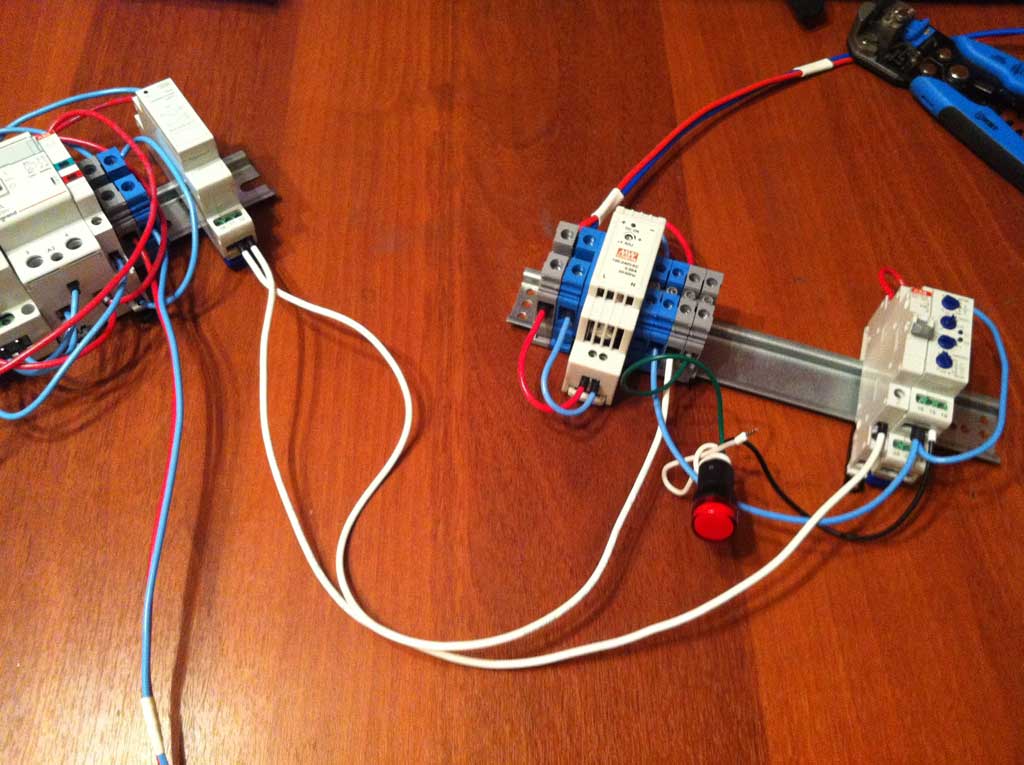

Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения

Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения

Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения

Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения

Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения

Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения

Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения

Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения

Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения

Проверка перегрузки по току, контактор Легран 412547 и сигнализатор об отключении напряжения
:



Видео проверки:


Здесь можно посмотреть проверку сигнализаторов Резвун-1, Резвун-8 и Резвун-9
