Данный щит стал моим первым большим щитом собранным на дачу.
Можно сказать что он являлся некоторой тренировкой перед тем, как собирать основной щит в дом.

Этот щит будет находиться в топочной. Ввод в него пойдет с основного щита кабелем ВВГнг-ls 3x6 в котором уже будет находиться защита линии.
Что хотелось получить по функционалу от щита:
- возможность ручного переключения сети и ИБП/генератора. Изначально не хотел связываться с автоматическим переключением, хотя это намного удобнее с точки зрения конечного пользователя.
- при переключении на второй источник нагрузки запитываются не все, а только необходимые.
- на линии питания водонагревателя должно стоять реле времени, чтобы можно было удобно варьировать время работы бойлера.
- предусмотреть выносную индикацию подачи напряжения на циркуляционный насос ТТ котла.

Долго выбирал какой щит использовать.
Рассматривал разные варианты, но изначально для себя решил уже использовать щит от ABB Mistral65 и при рассмотрении других вариантов искал любы причины в его пользу :)
Что поделать - такова человеческая натура...

Этот выбор был сделан задолго до сегодняшнего написания этой статьи...

Кстати на хорошо известном сайте www.cs-cs.net есть очень классная статья посвященная сборке щита на базе Mistral65 - целый мастер класс который был для меня как основное руководство по сборке щитов.
Там же можно найти кучу полезной информации - очень рекомендую!

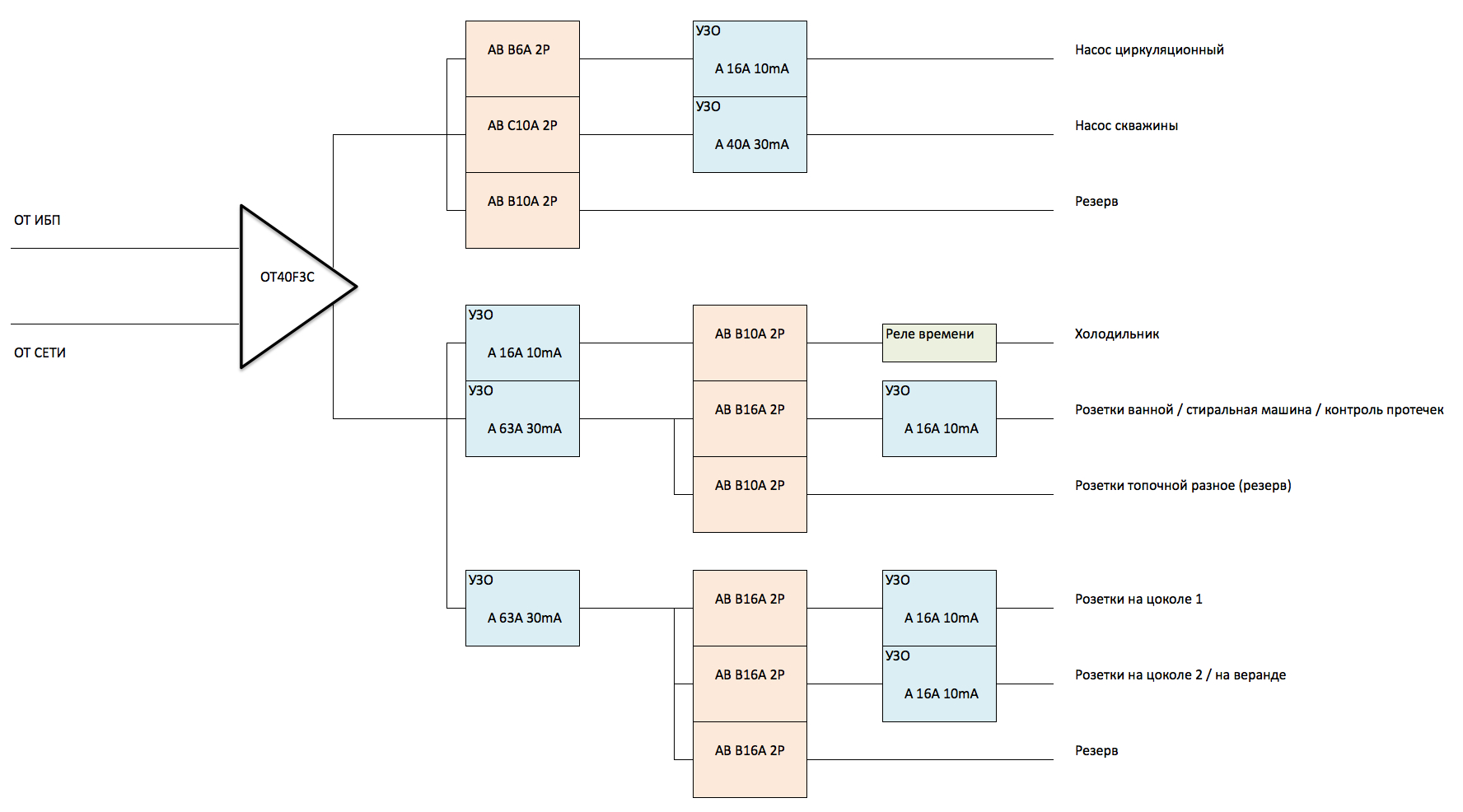

Блок схема щита:
Электрощит в топочную на базе Mistral65 на 48 модулей

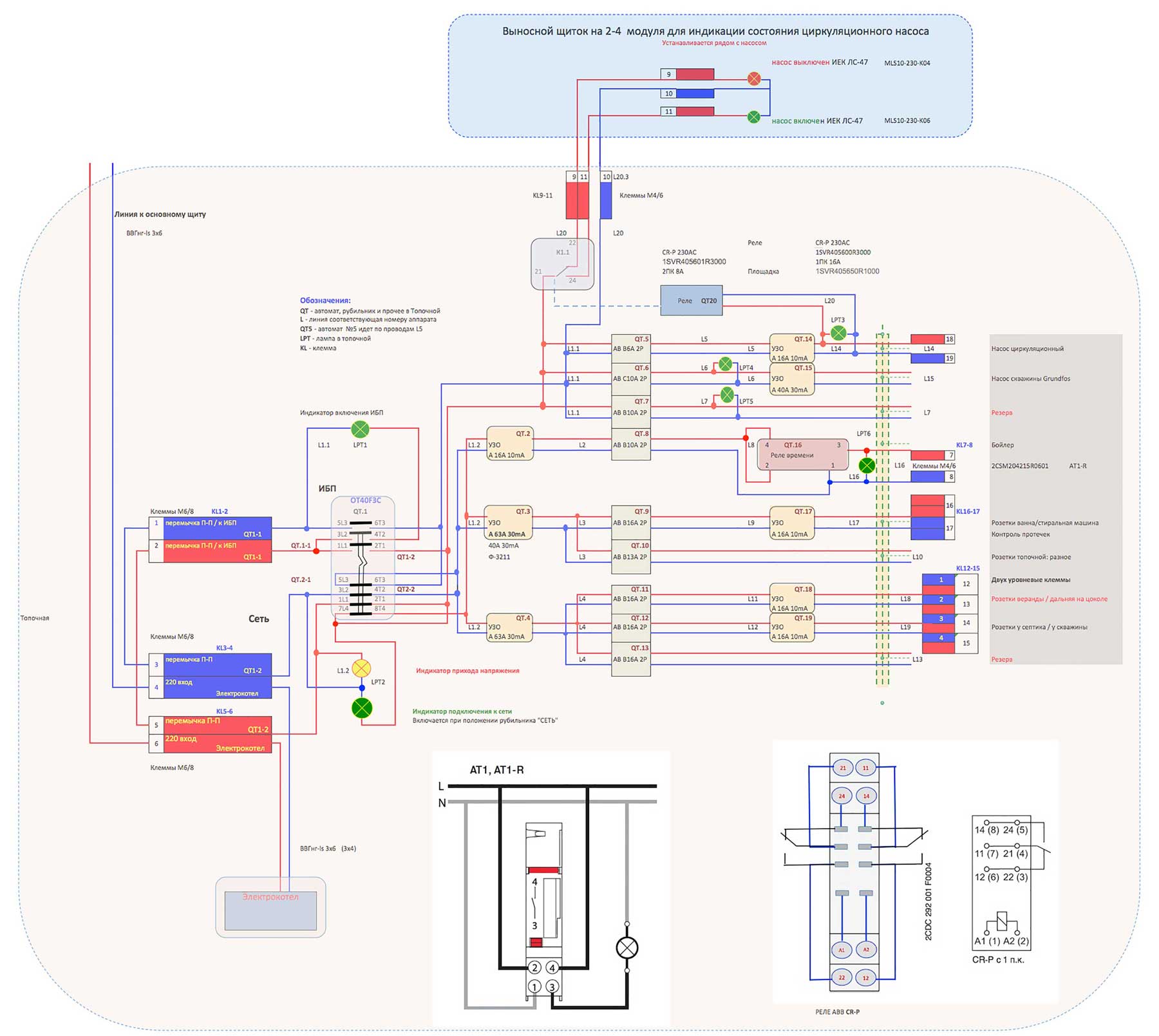

Электросхема щита:
Электрощит в топочную на базе Mistral65 на 48 модулей


Что здесь есть:
- вход по схеме от ИБП и от СЕТИ соединен перемычкой, что позволяет временно запитывать весь щит от сети.
- при необходимости перемычку можно снять и подать на данный вход питание от ИБП

У меня необходимость в подаче резервного питания на потребители в топочной присутствует на данный момент только в отношении циркуляционного насоса для ТТ котла.

Хотя в плане реализации еще есть вопросы...

В таком варианте питания в положении рубильника СЕТЬ питаются все потребители.
В случае переключения рубильника в положение ИБП питаются только потребители насосов (циркуляционный и насос скважины и автомат резерва).
Там же запитывается дополнительный выносной щиток с парой лампочек от Легран для дистанционного визуального контроля подачи напряжения на циркуляционный насос.
Этот щиток будет установлен непосредственно у самого насоса и позволит сразу увидеть - подается напруга на насос или нет.
Коммутация лампочек на релюшке сделана.

Выход питания на электрокотел - резервный. На тот случай когда я такой котел поставлю (есть такое в планах)

По лампочкам у рубильника:
Желтая показывает просто наличие напряжение на входе.
При переключении рубильника в то или иное положение загорается соответствующая дополнительная лампа.

По другим лампам думаю тоже все понятно - показывают включение нагрузки которая критична для питания от ИБП.

По номиналам на схеме.
Не все номиналы удалось приобрести. Как то автомат на 13А оказался редкостью или стоил не кошерно и был заменен на 16А.

Реле времени будет использоваться для включения бойлера в нужное мне время.

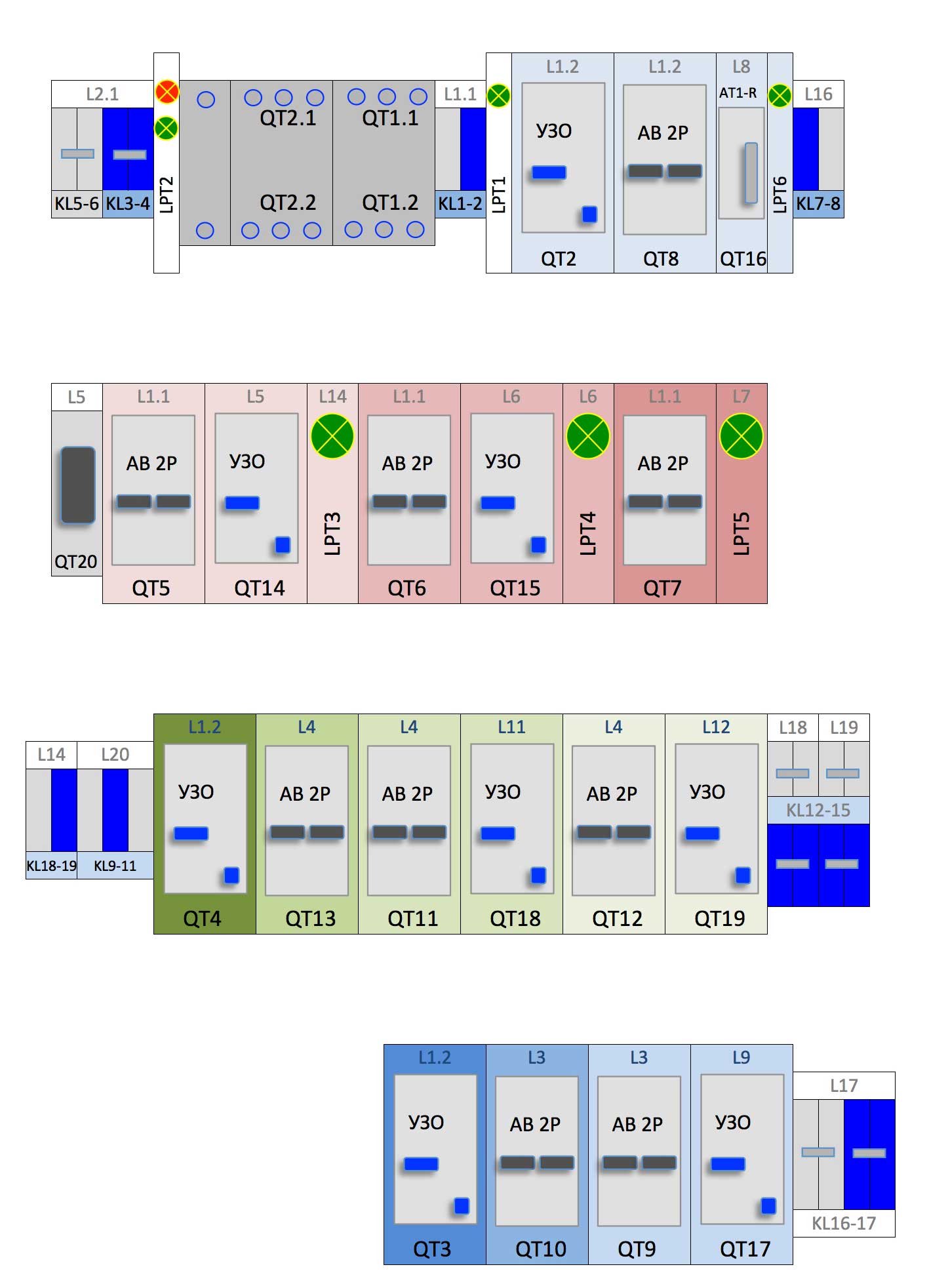

Расположение модулей в щите
Электрощит в топочную на базе Mistral65 на 48 модулей


По выносному щитку с индикацией подачи напряжения на циркуляционный насос я уже писал ранее.
Кто хочет - может посмотреть.

По работе реле времени для бойлера тоже писал ранее - вот здесь.

Документацию по щиту Mistral65 можно скачать здесь - Mistral_IP65.pdf [6,66 Mb] (cкачиваний: 5)

Сам щиток я заказывал в sin-el.ru на Соколе.
Там же заказывал маркировку для кабелей и модулей Графопласт от фирмы DKC

У CS есть по этому поводу хорошая статья - ГрафоПласт от DKC - рекомендую к ознакомлению!
Единственное что плохо, это то, что планки с маркировкой нельзя купить поштучно - только 5 планок.

Если вы занимаетесь сборкой щита только для себя, то это может показаться довольно расточительно.

Сам я являюсь приверженцем ABB в силу того, что очень многие люди, кто связан со сборкой электрощитов отмечают чрезвычайную простоту и удобство работы с ними, а также высокую надежность самих модулей, что немаловажно!

Цена вот только не кошерная...

Однако если сравнивать общую стоимость щита собранного на базе других производителей, то разница оказывается не такой уж и большой.

В любом случае модули от Хагер, Легран или УЗО от Астро-УЗО нечем не хуже по качеству.

Кстати УЗО я брал именно от Астро-УЗО которые имея более чувствительную характеристику "А" по цене намного дешевле от того же ABB.

Астро-УЗО я брал непосредственно у производителя - www.uzo.ru
Автоматы ABB брал в том же sin-el.ru на Соколе и в www.shop220.ru

Также могу порекомендовать магазин Аркит - www.arkit.ru

У них цены достаточно приемлемые - не в пример хорошо известному Электромонтажу - www.electro-mpo.ru куда стоит идти лишь в крайнем случае, когда надо приобрести что-то очень срочно... поскольку цены там тоже не кошерные...

Кстати у CS также есть шикарная статья про УЗО - www.cs-cs.net/uzo-view

Да, индикаторы, то бишь лампочки на дин рейку, я использовал как на 0,5 модуля от ABB, которые святят достаточно ярко, так и от ИЕК - которые мне не очень понравились кроме цены, а также от Леграна - они вполне хороши... светят ярко.
Лампочки я сравнивал по свечению здесь... и как говорил в той статье мне не довелось испробовать светодиодные лампочки от ИЕК - вроде они и стоят дешевле чем от Легран и светят приемлемо.

Итак продолжим...
Модульные все модульные устройства были приобретены.

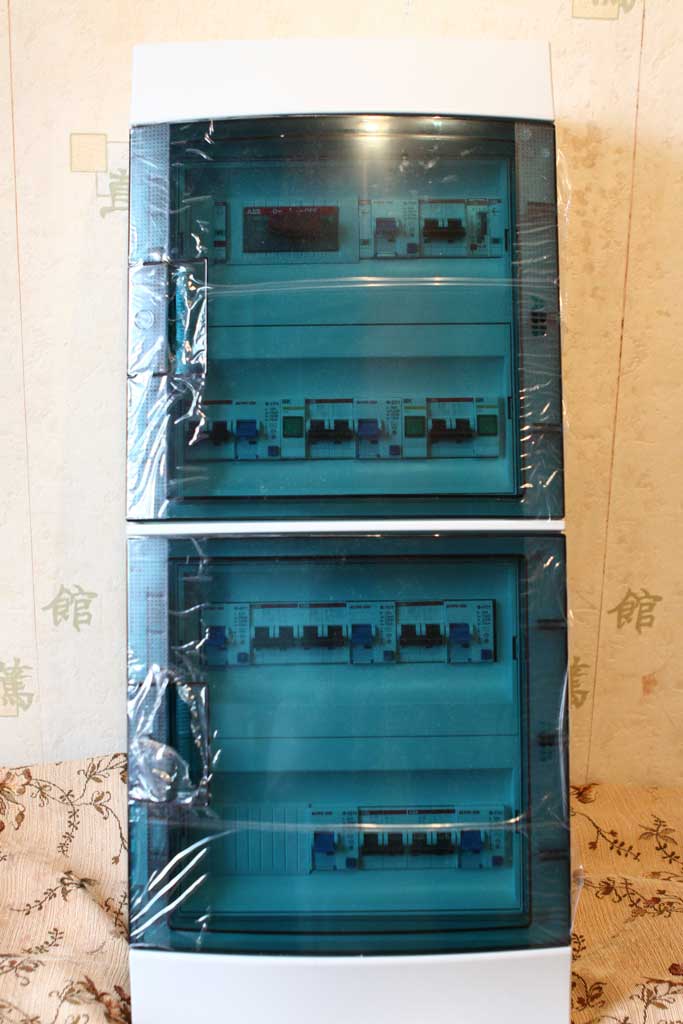

Вот сам электрощит Mistral65 на 48 модулей: 4х12
К нему прилагалась монтажная инструкция - Montazhnaya-instruktsiya_Mistral-65.pdf [3,3 Mb] (cкачиваний: 12)

Все модульные устройства я промаркировал:
QT - модульное устройство в Топочной
LPT - лампа в Топочной
Каждый модуль маркировался двумя маркерами - с одной стороны (если смотреть сверху, то с нижней части модуля) маркировался сам модуль - QT..., а сдругой стороны маркировка начиналась с буквы "L" - и цифра стоящая после нее указывала к какому модулю идет провод.

Например QT11 - L4 - мы видим сразу, что провод от автомата QT11 идет к модулю QT4 - об этом говорит маркер - L4


Разводку входной группы делал кабелем 10-й, остальную разводку - 6-й
Несколько кабелей пробовал дополнительно одеть в термоизоляцию - наверное сделаю так для основного щита.
Кабель очень странный... вроде покупаешь проверенных производителей - Кольчугино - берешь 10-ку, а на нее спокойно надевается НШВИ 6,0 - и как это понимать?

Из читерства:
1

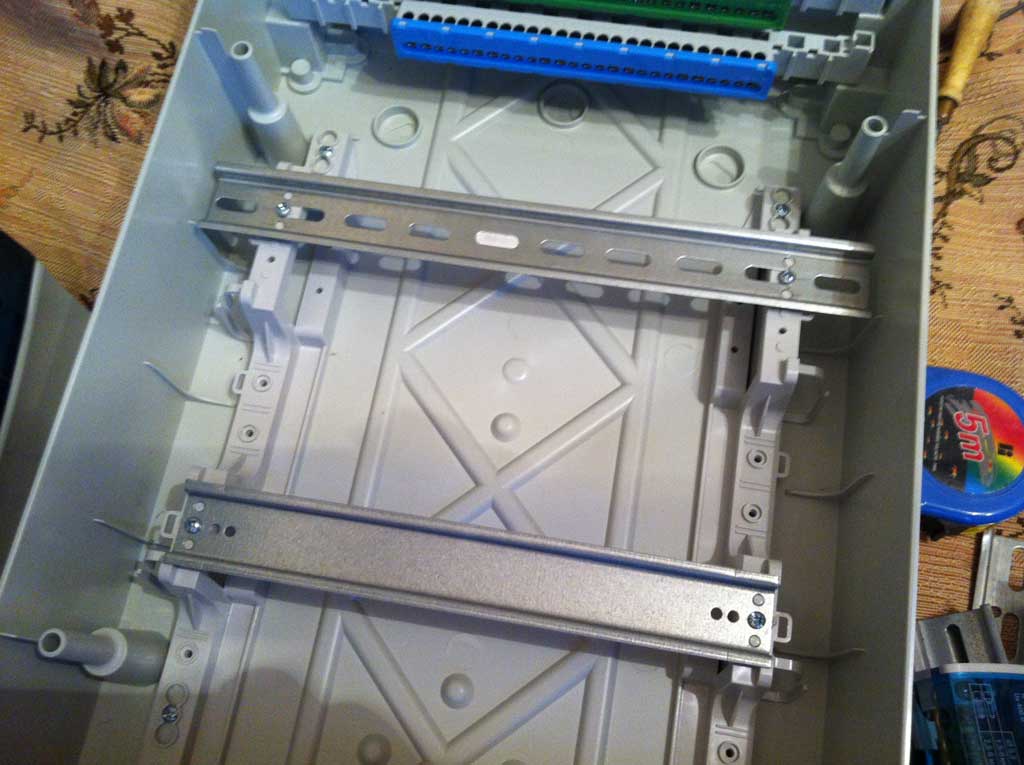

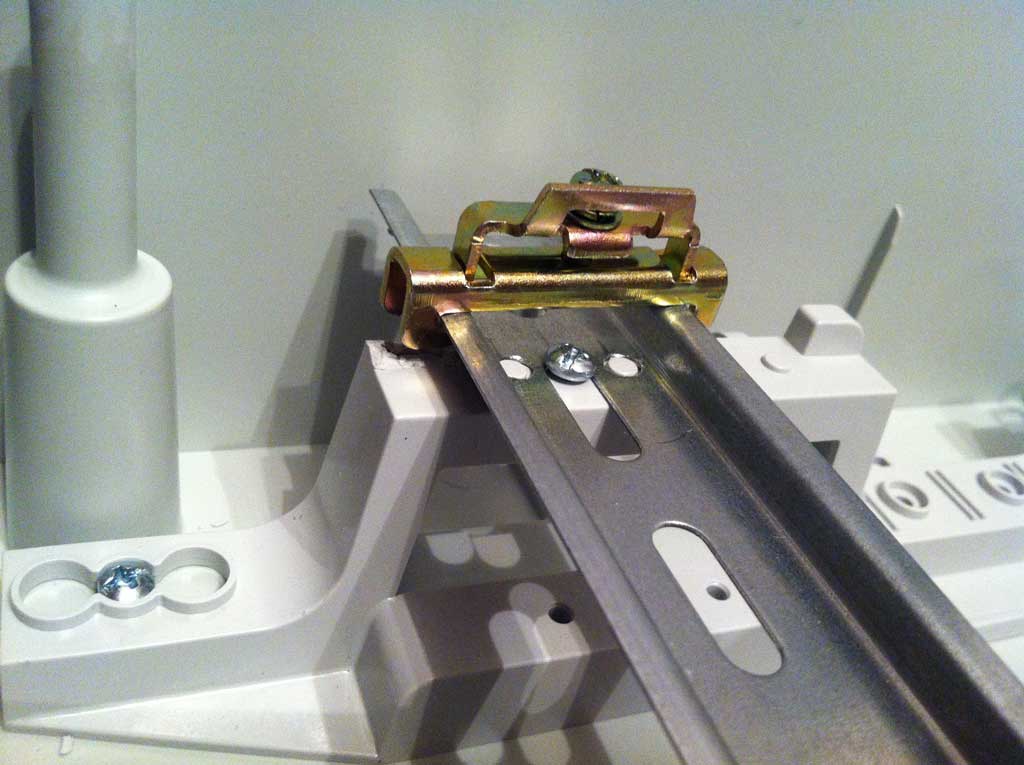

Все дин рейки в щите Mistral65 я поменял на более длинные - на дополнительных местах я как раз разместил клеммы и релюшки.

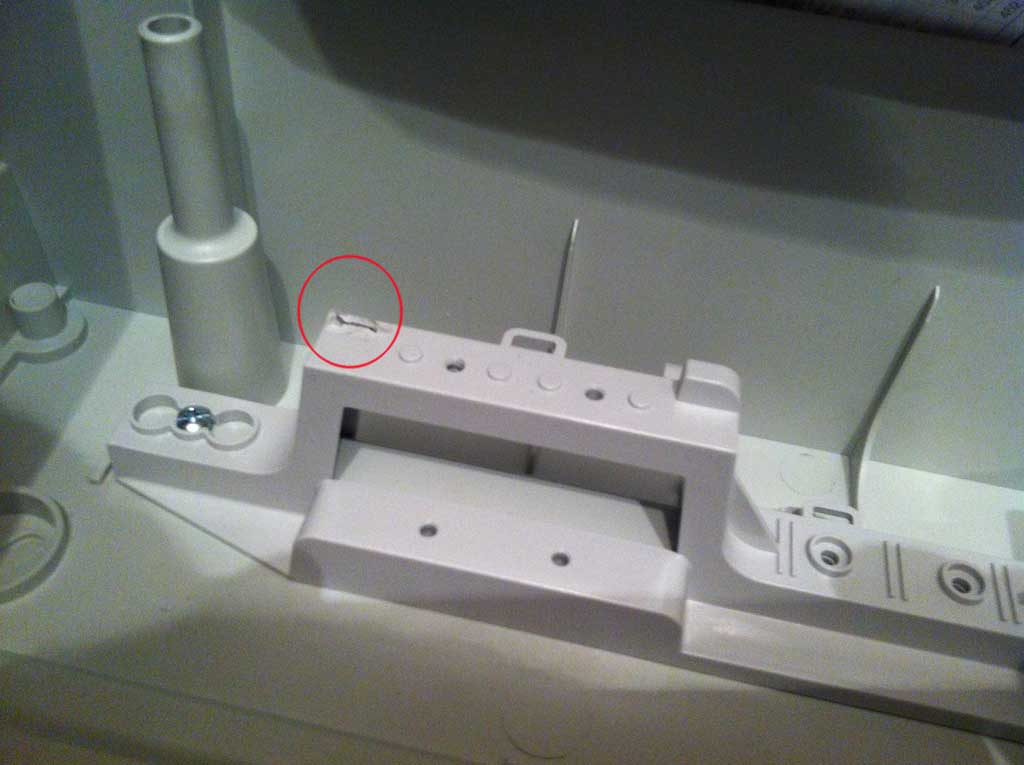

При этом я удалил пластиковые выступы в местах прикручивания дин реек.
В новых дин рейках я просверлил посадочные отверстия - так что сели они на раму достаточно плотно.

Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей


2

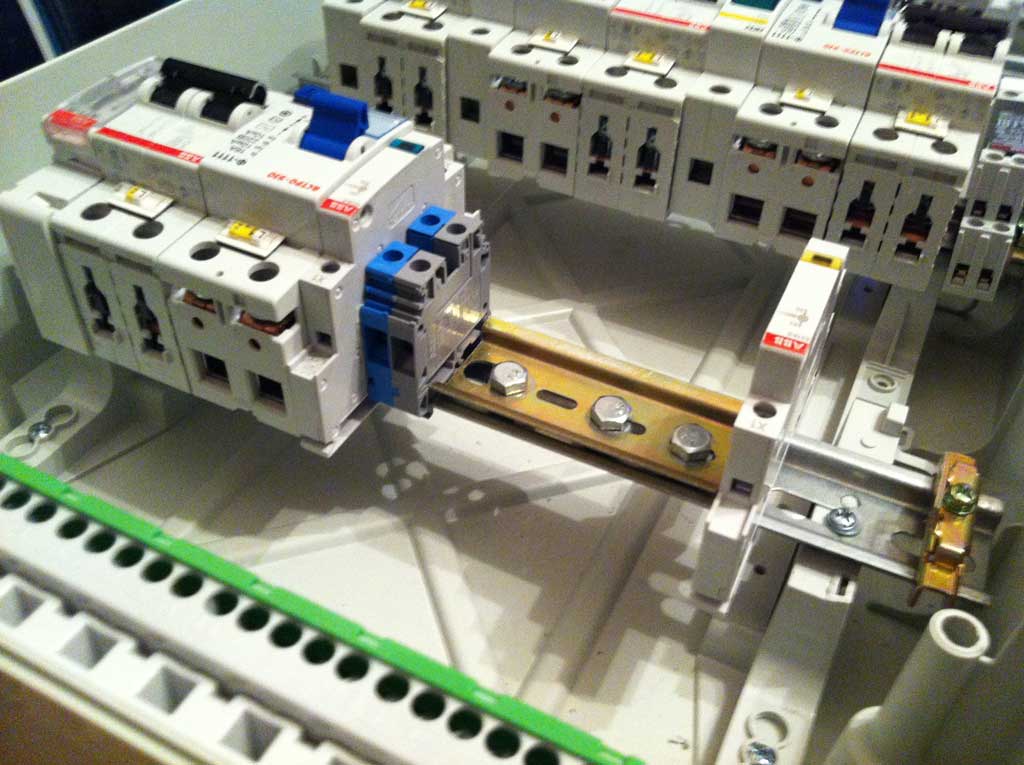

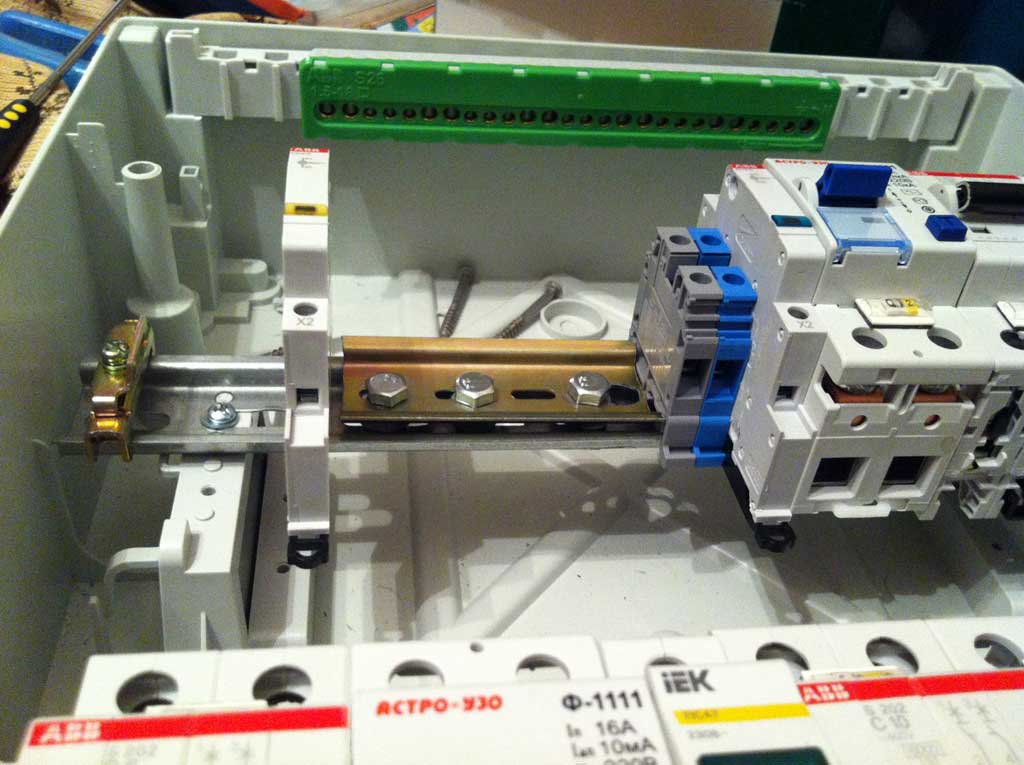

Под реверсивный рубильник OT40F пришлось поставить небольшой кусок дин рейки и прикрутить его к основной проложив между ниби толстые гайки - таким образом удалось вывести рубильник в один ряд с другими модульными устройствами.

Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей


3

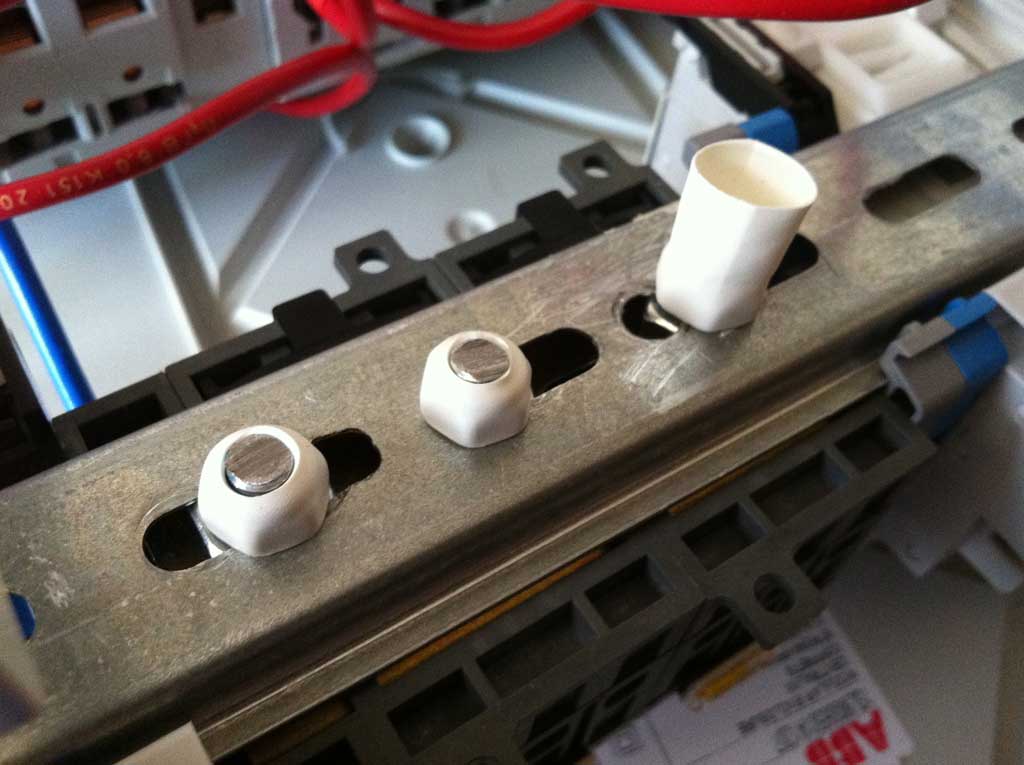

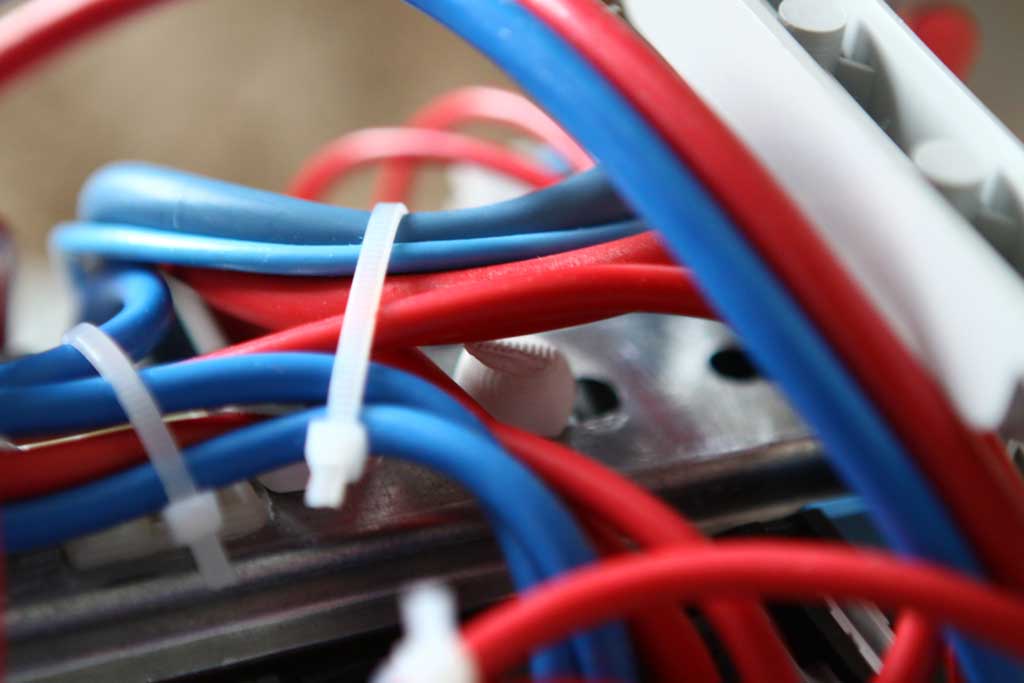

Гайки которыми крепилась эта дин рейка под рубильник были заизолированы термоусадкой два раза - на всякий случай

Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей


Некоторые соединения делал на клеммах:

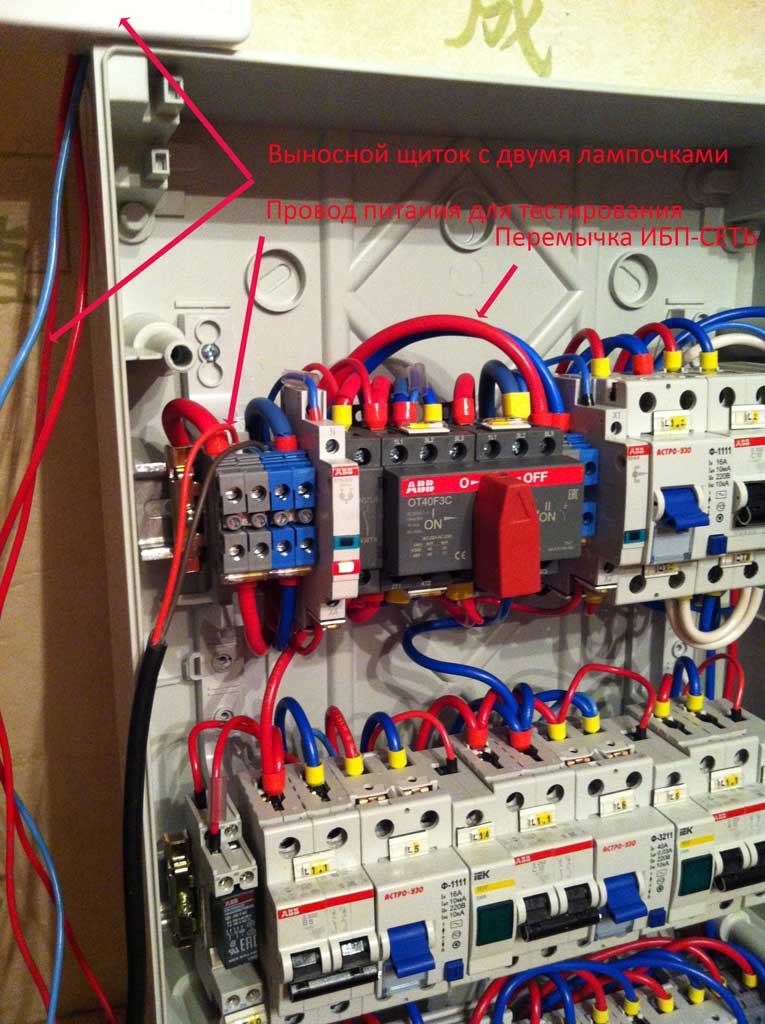

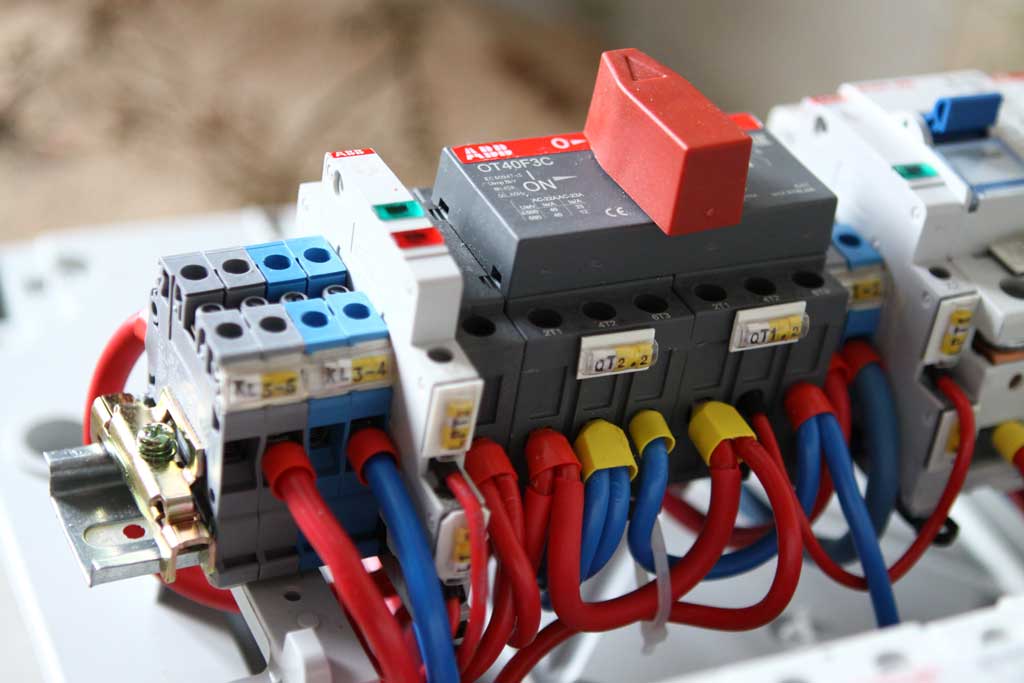

Входная группа:
Электрощит в топочную на базе Mistral65 на 48 модулей

Клеммы использовал такие:
M10/10
- серые - 1SNA115120R1700
- синие - 1SNA125120R1100

M6/8
- серые - 1SNA115118R1100
- синие - 1SNA125118R1300

M4/6
- серые - 1SNA115116R0700
- синие - 1SNA125116R0100

Первая цифра - под какой кабель используется, а вторая цифра - ширина клеммы в мм.

В смете, которую я ранее публиковал, представлены цены и артикулы для поиска в магазинах - вот ссылка на статью.

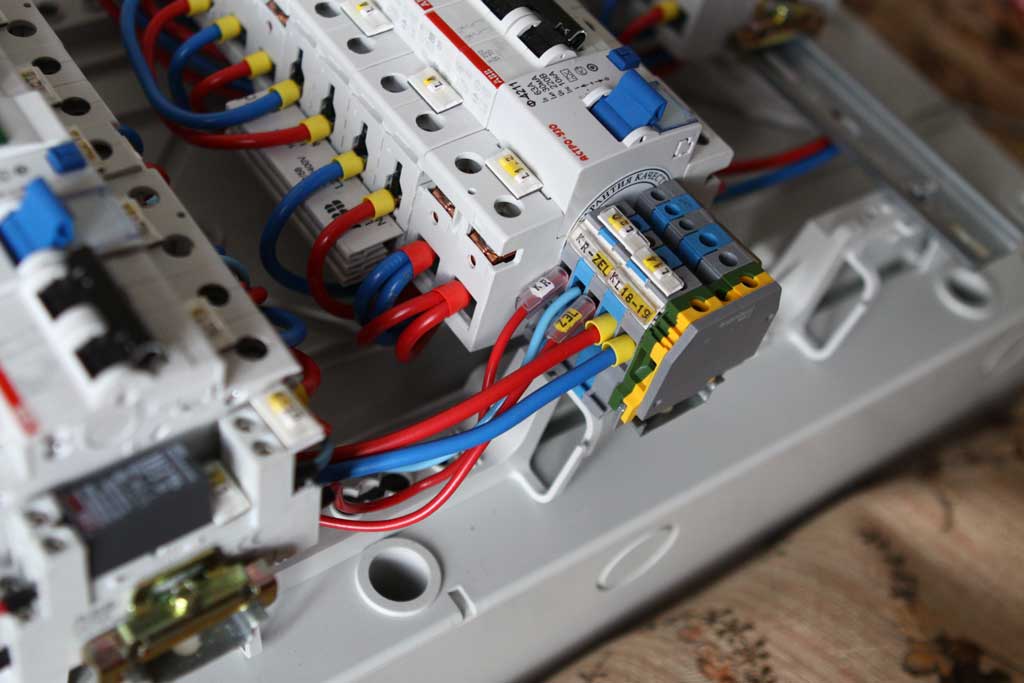

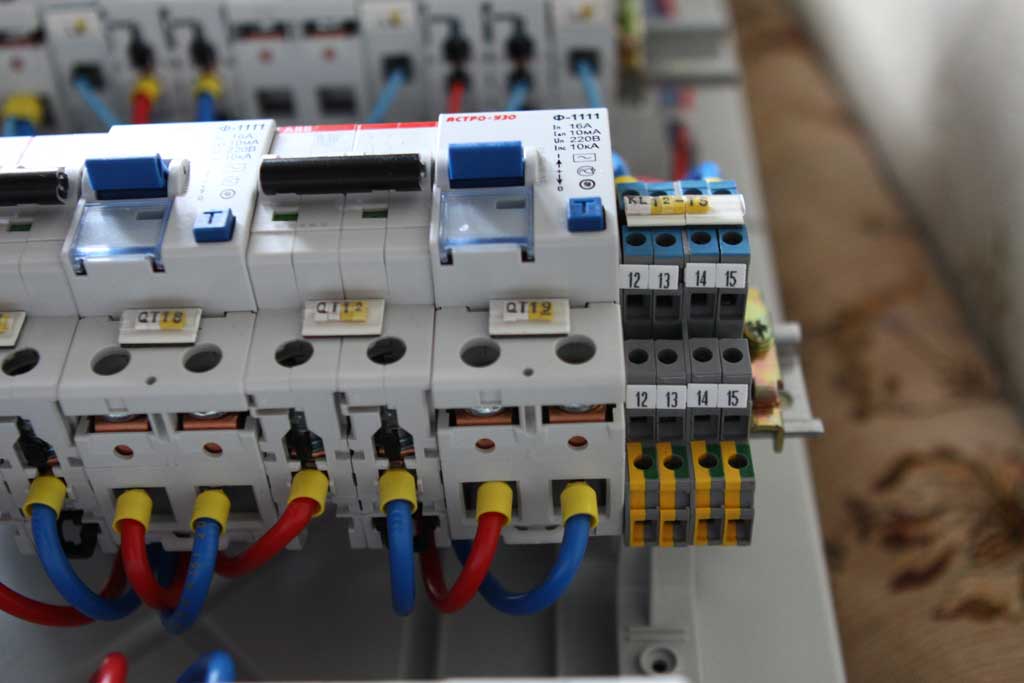

Подключение линий для вывода розеток на цоколе дома сделал на двухуровневых клеммах:
Артикул - 1SNA110440R0700
Электрощит в топочную на базе Mistral65 на 48 модулей


По краям на дин рейках использовал рекомендуемые фиксаторы от ИЕК - YXD10

Несколько фото по монтажу щита:

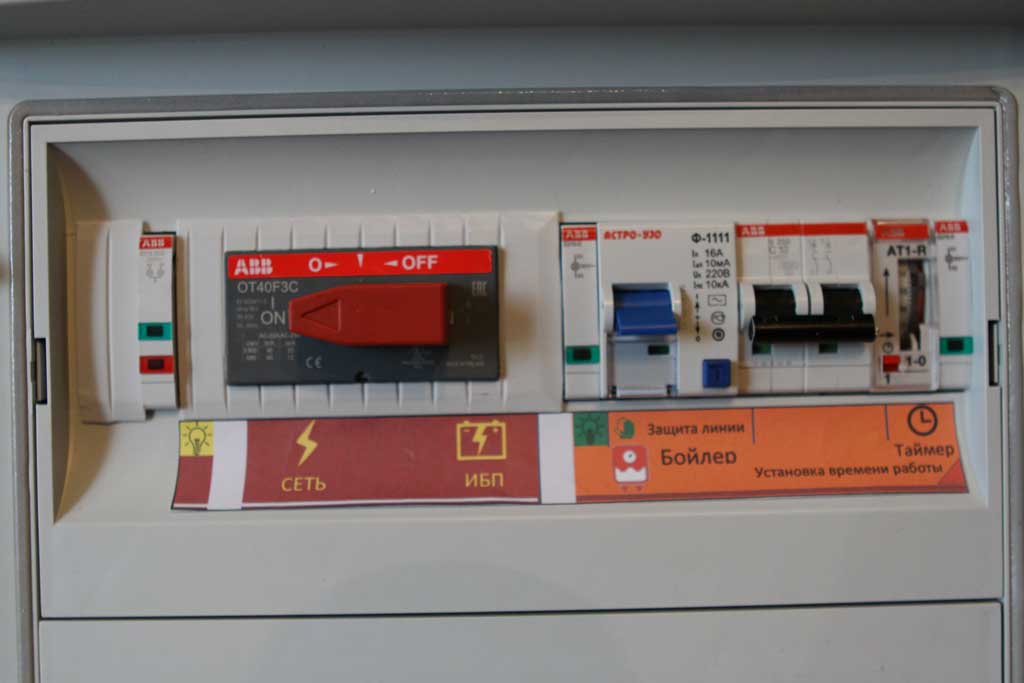

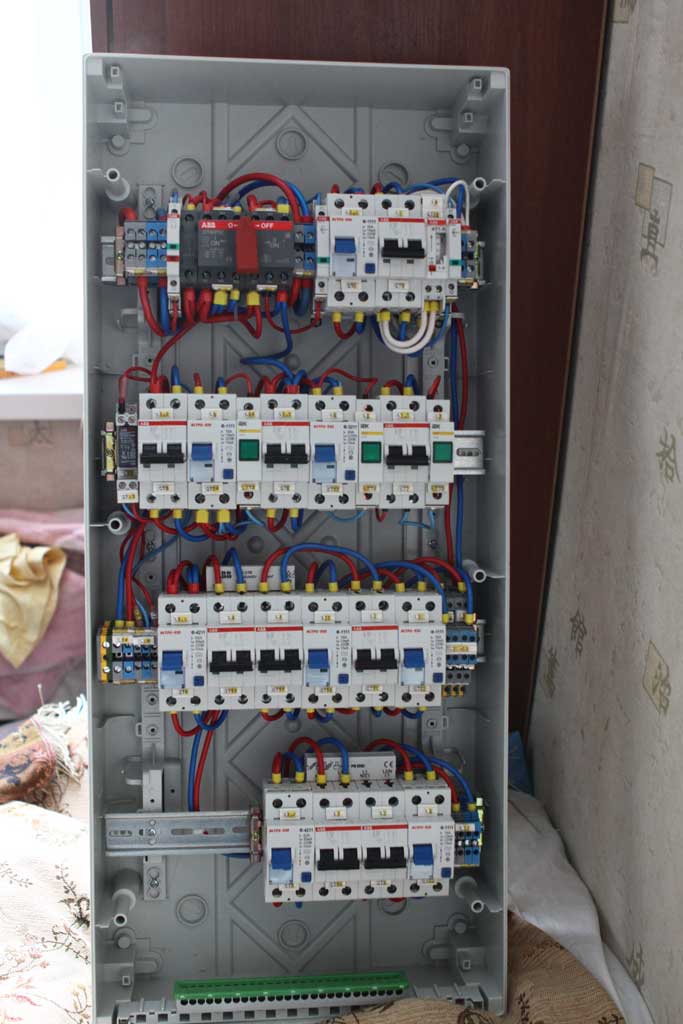

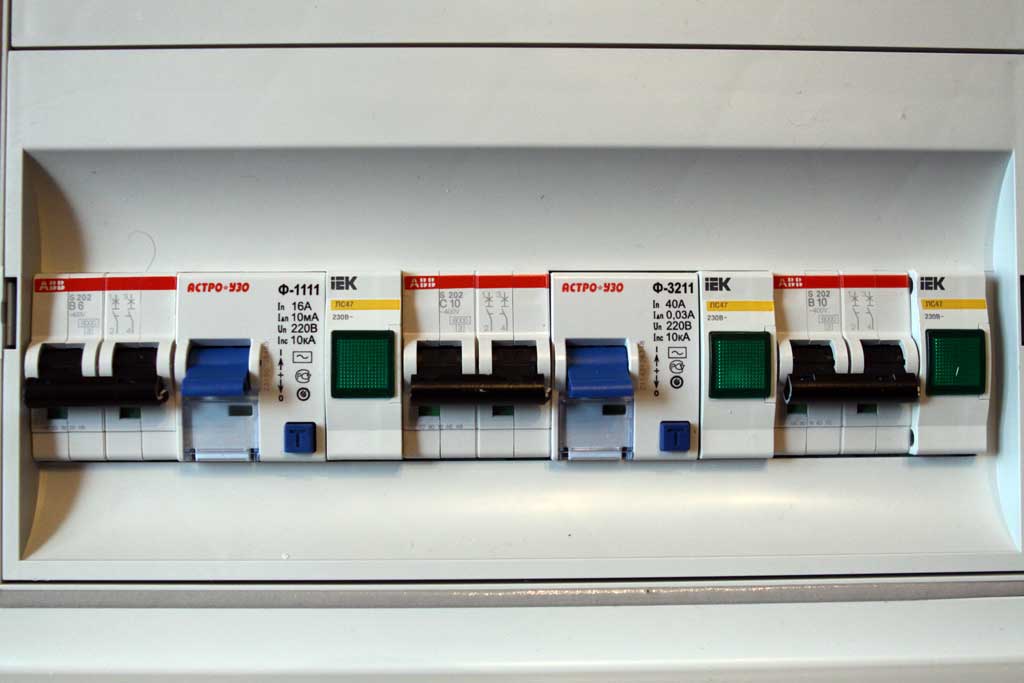

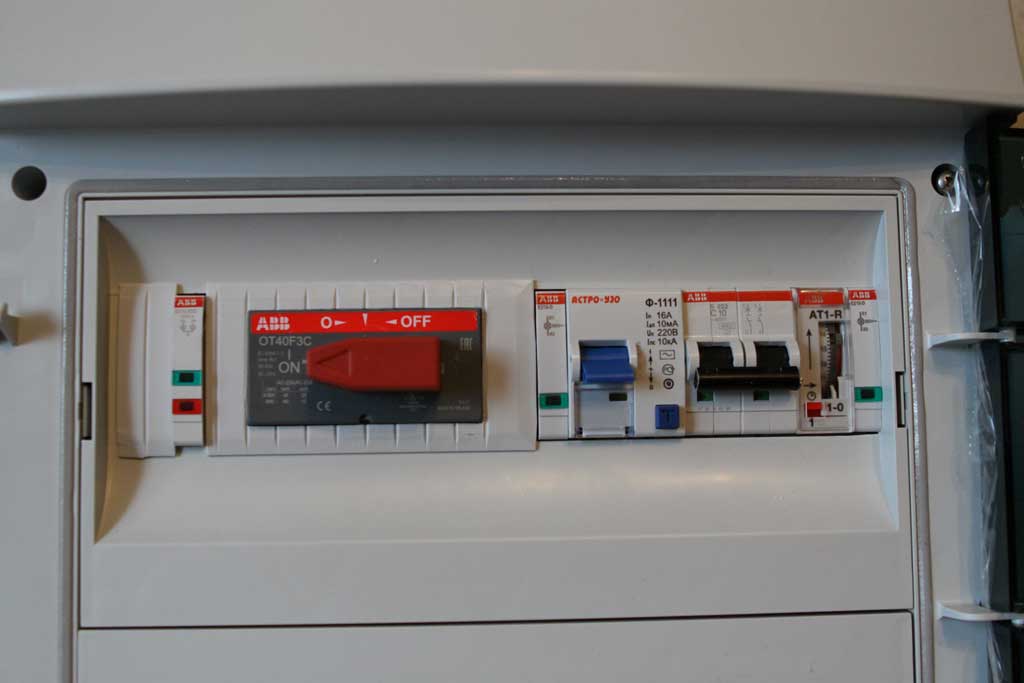

Вид спереди
Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей


Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей


Приблизительно как будут выглядеть наклейки - это тестовый вариант - не окончательный.
Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей


Монтаж по дин рейкам:

Первая дин рейка:
Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей

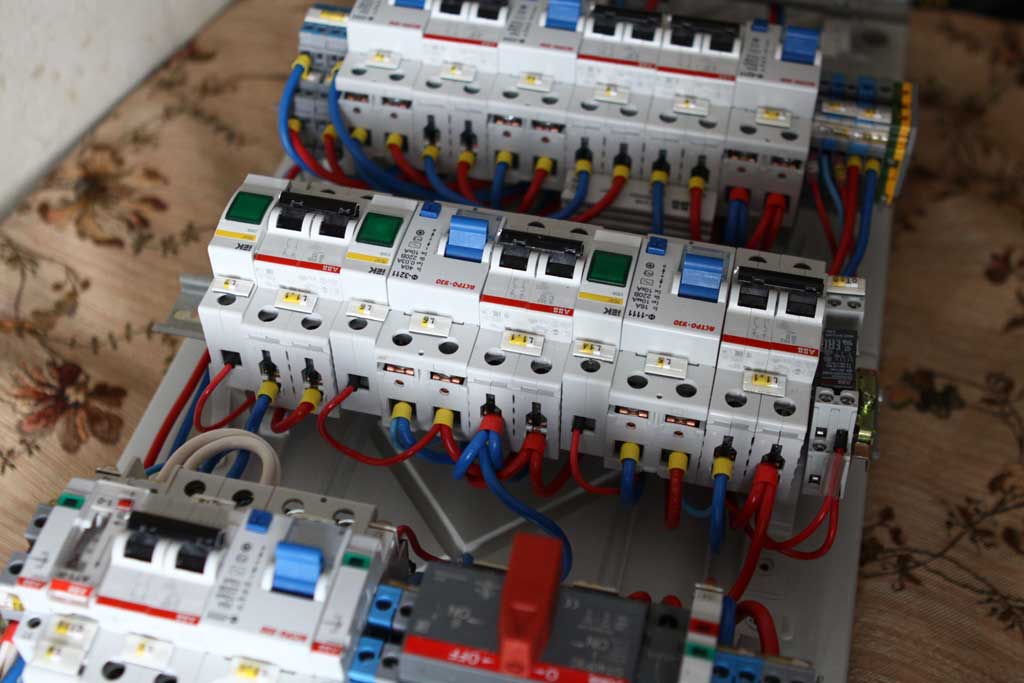

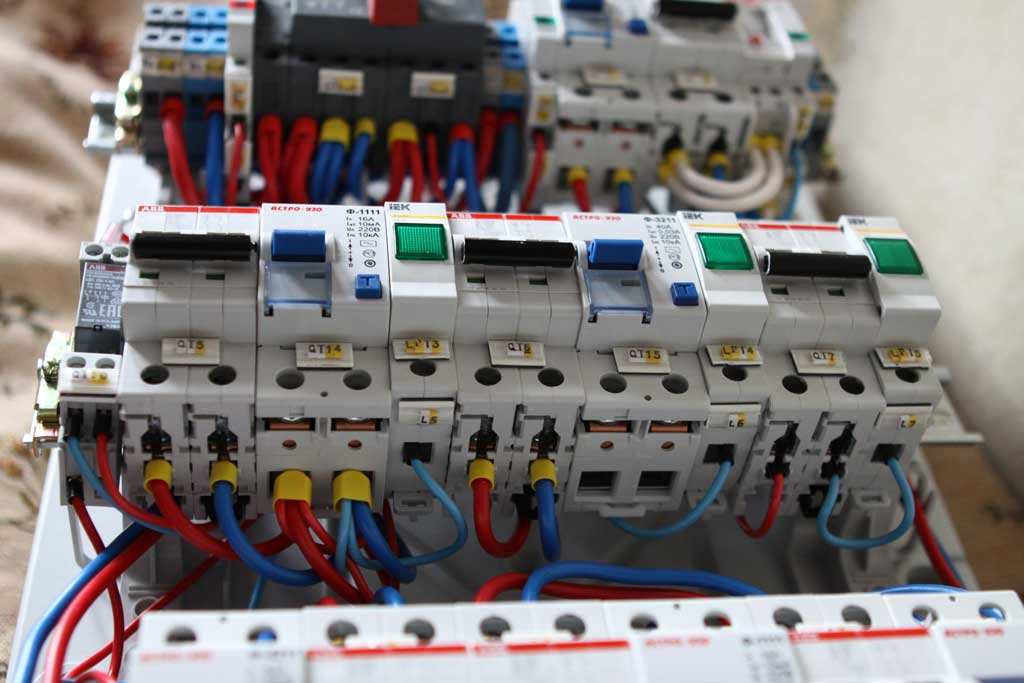

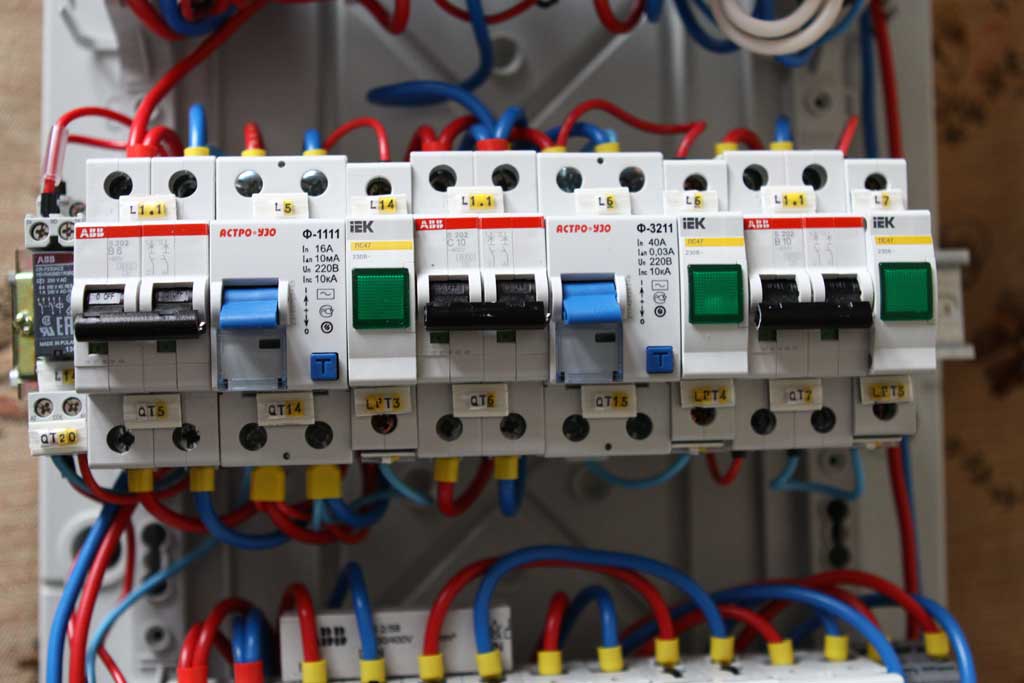

Вторая дин рейка:
Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей

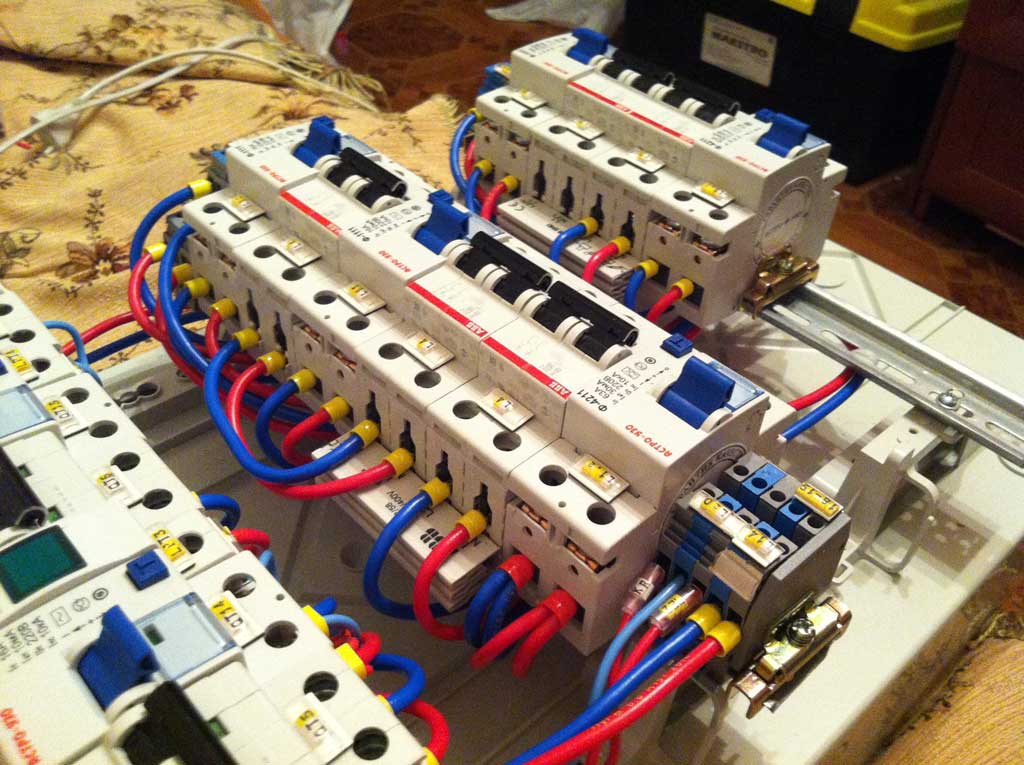

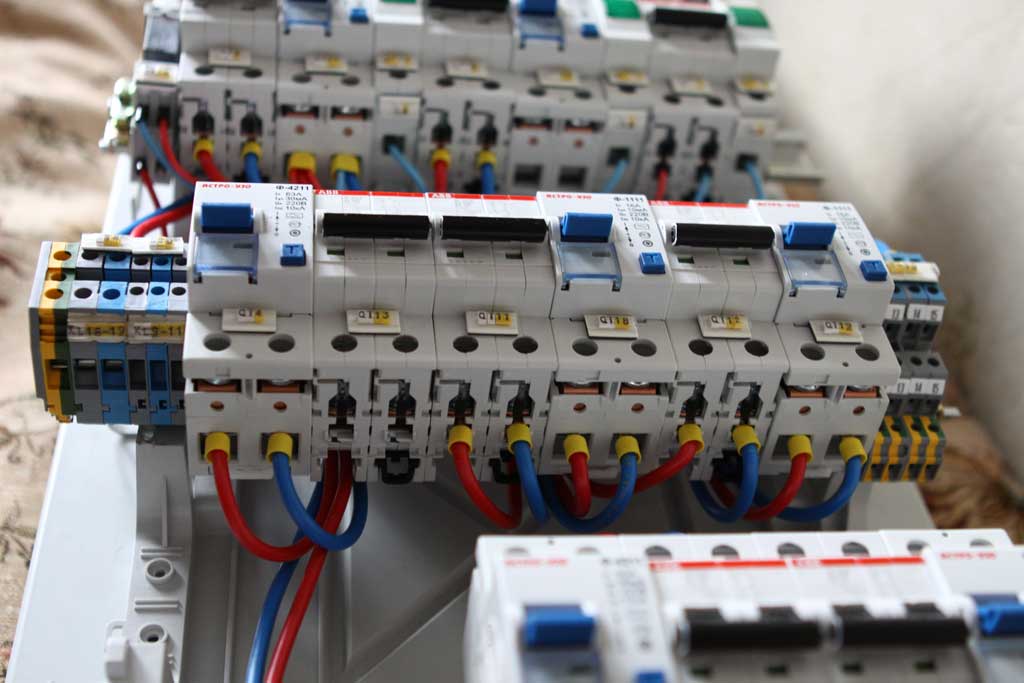

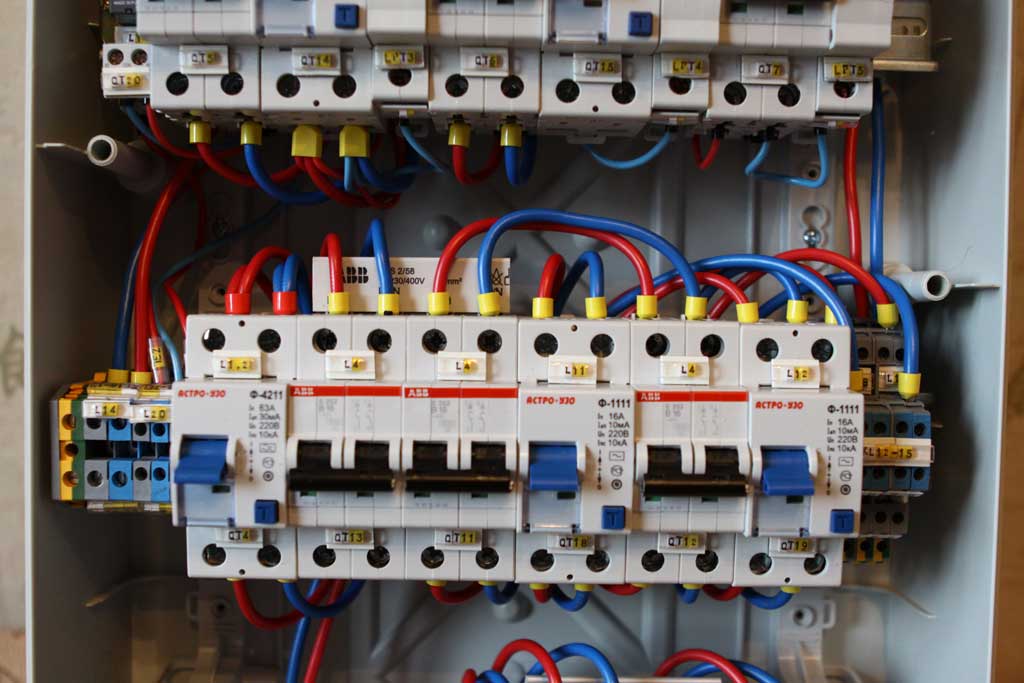

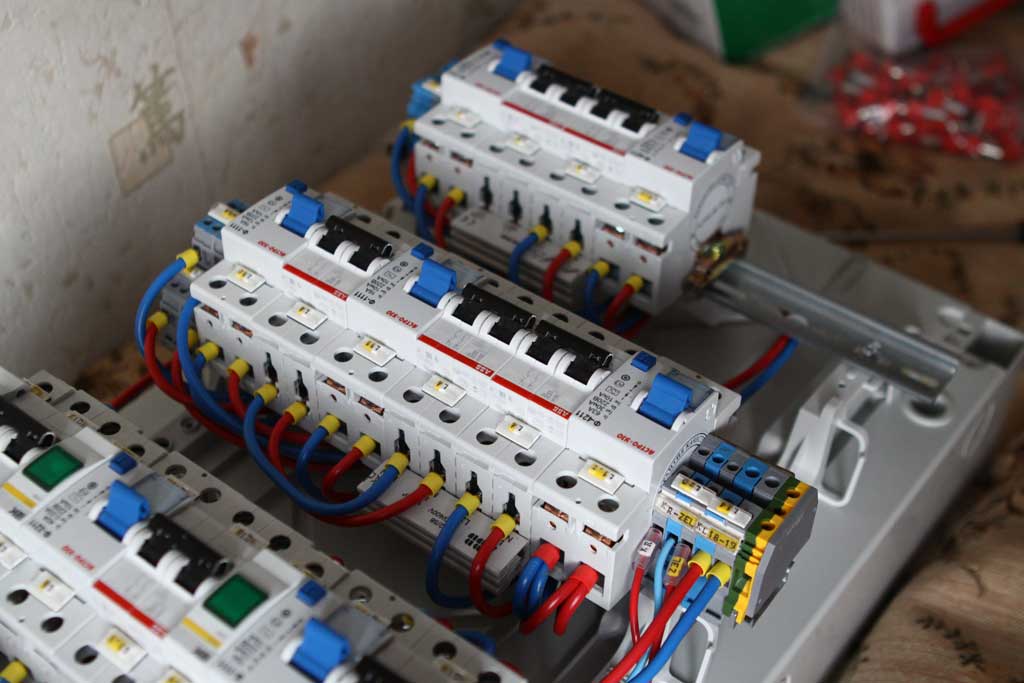

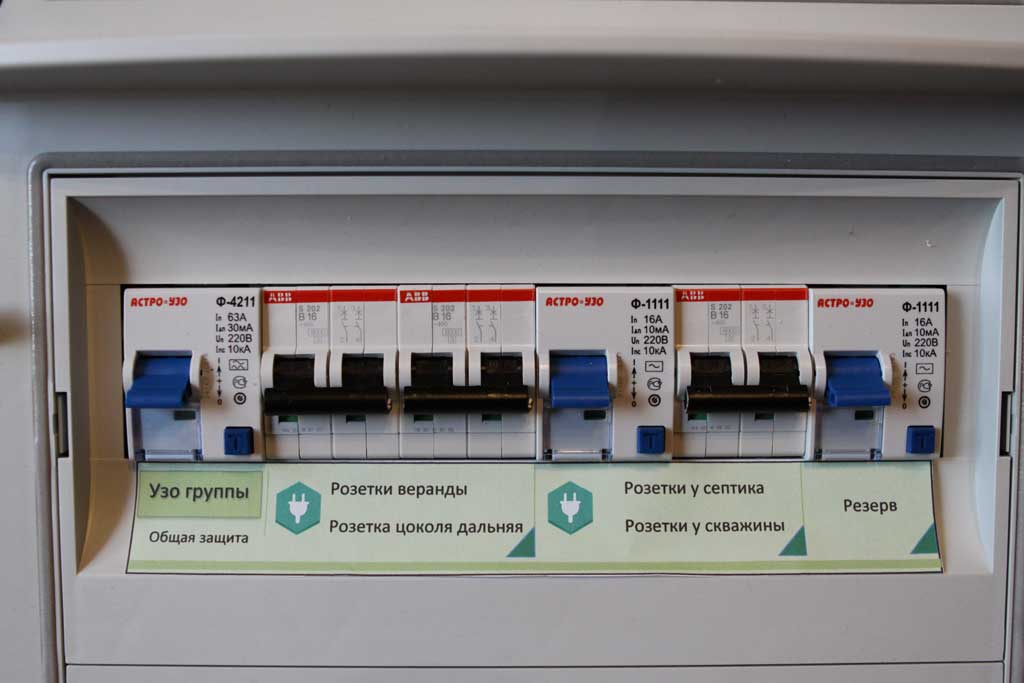

Третья линия:
Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей

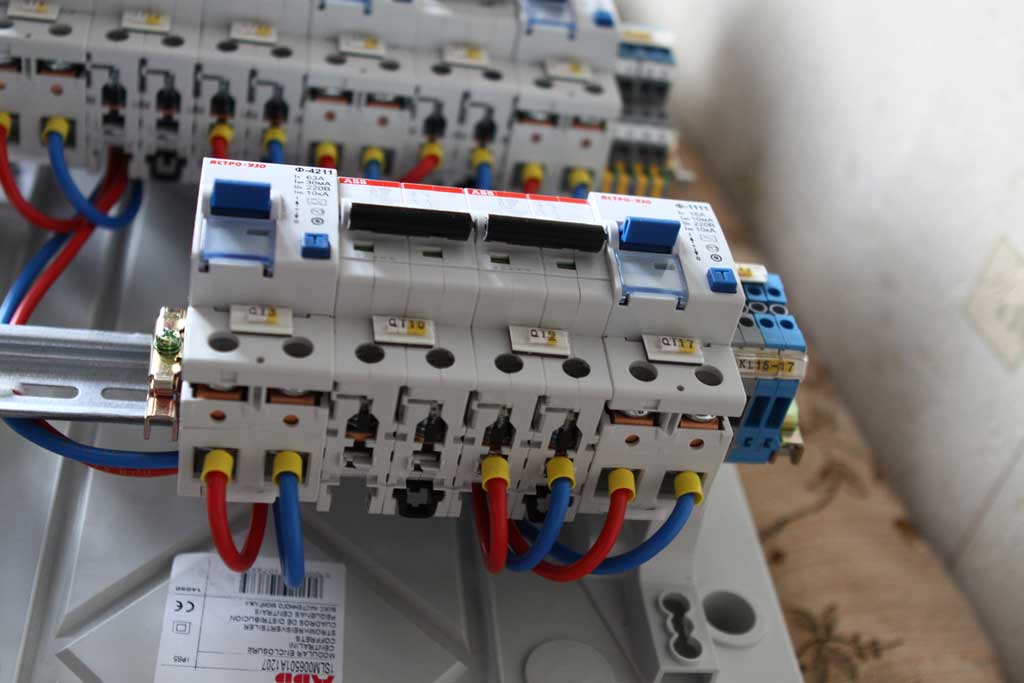

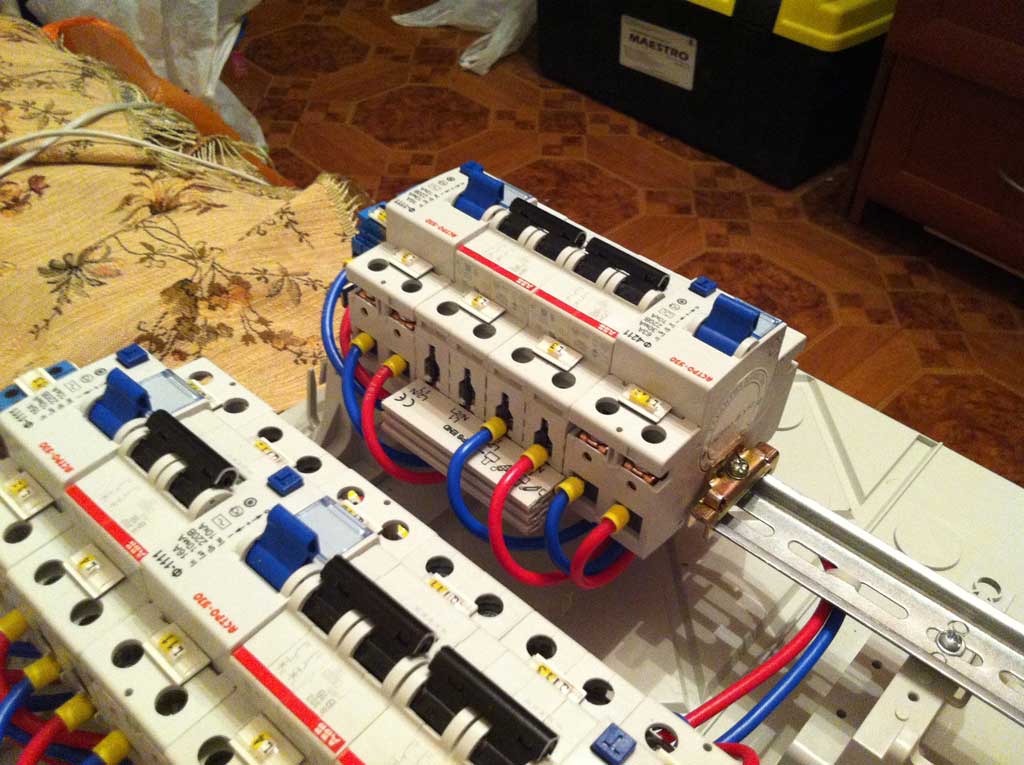

Четвертая линия:
Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей

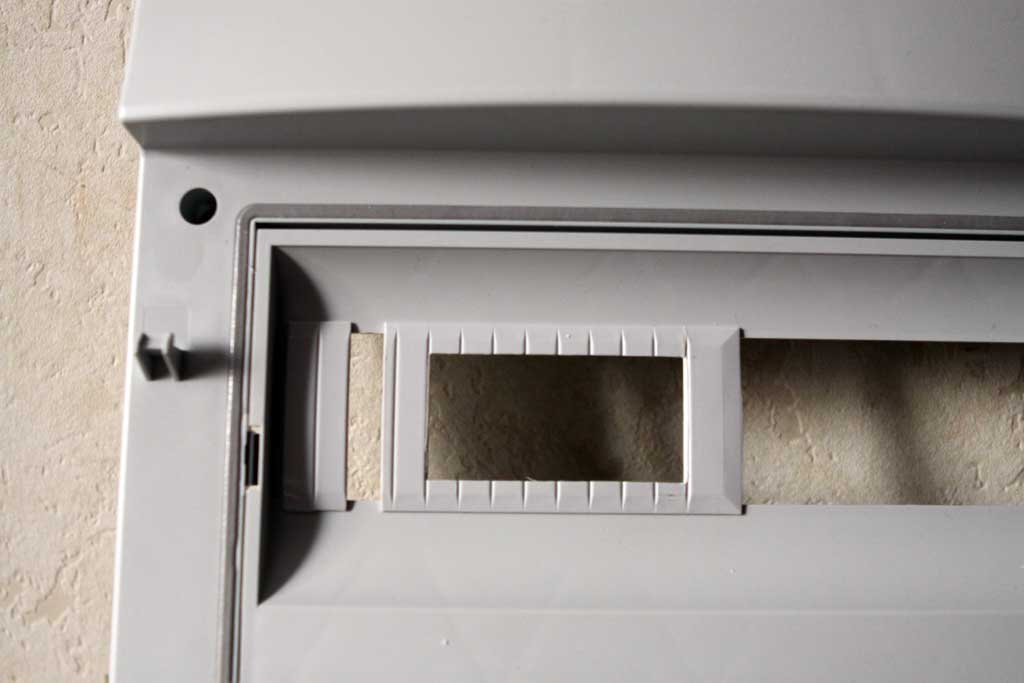

Это те же линии под пластронами но без подписей:

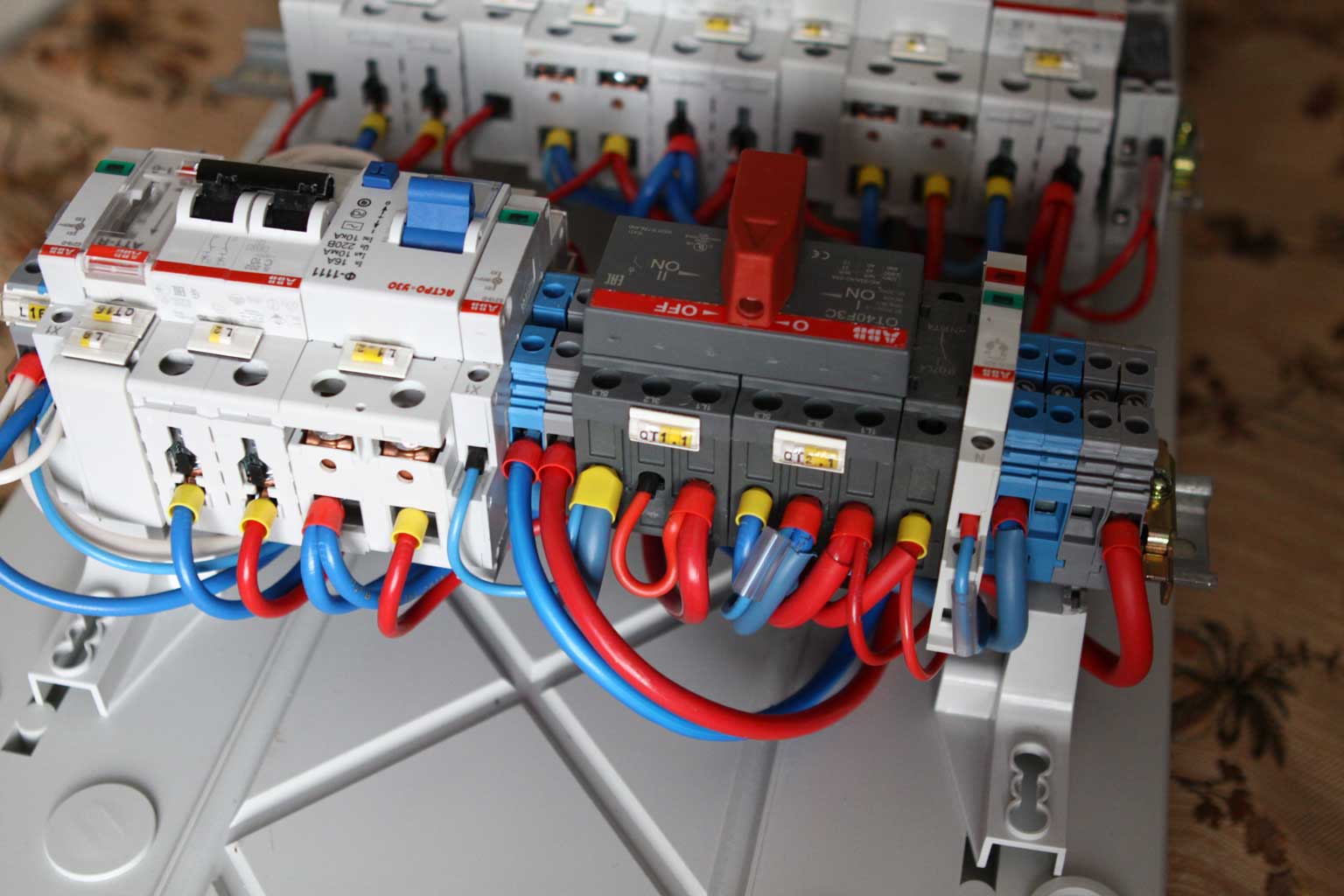

1 линия
Электрощит в топочную на базе Mistral65 на 48 модулей

2 линия
Электрощит в топочную на базе Mistral65 на 48 модулей

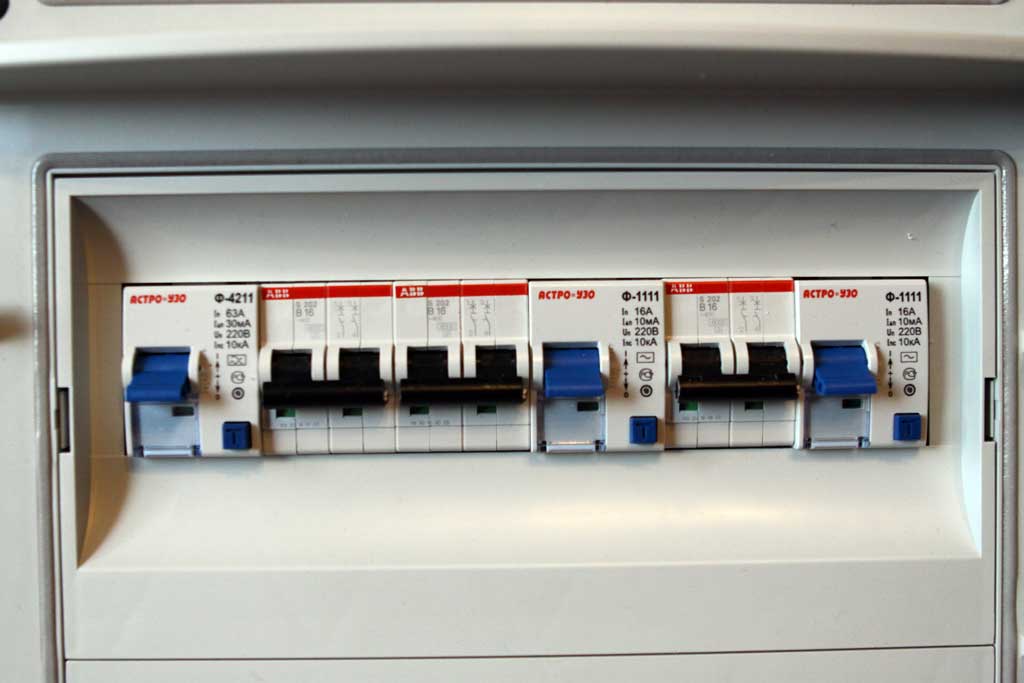

3 линия
Электрощит в топочную на базе Mistral65 на 48 модулей

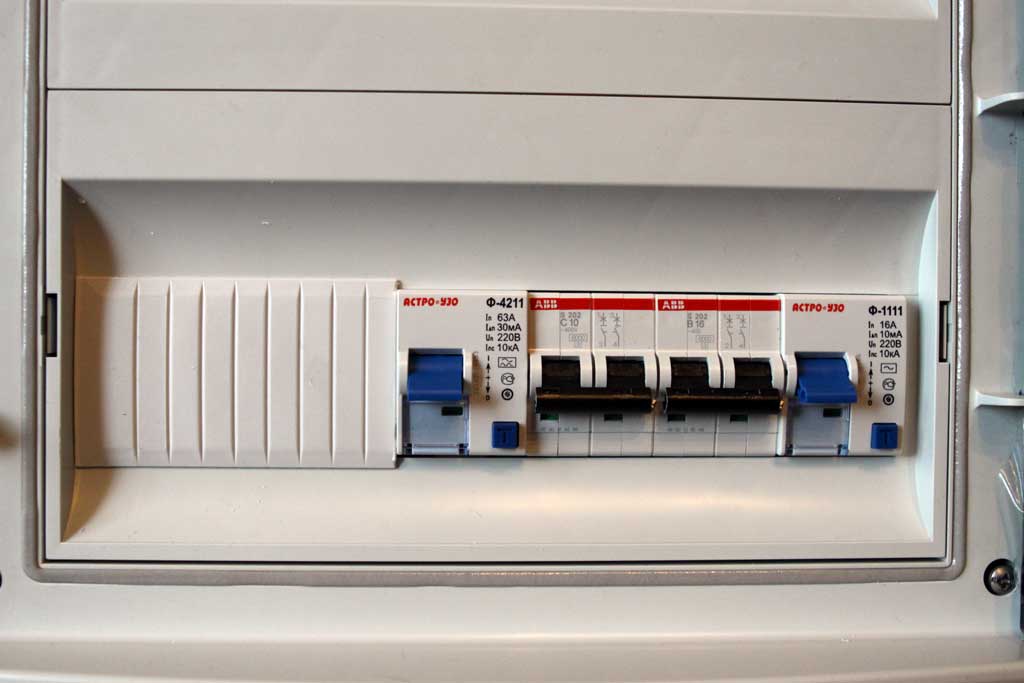

4 линия
Электрощит в топочную на базе Mistral65 на 48 модулей

Электрощит в топочную на базе Mistral65 на 48 модулей

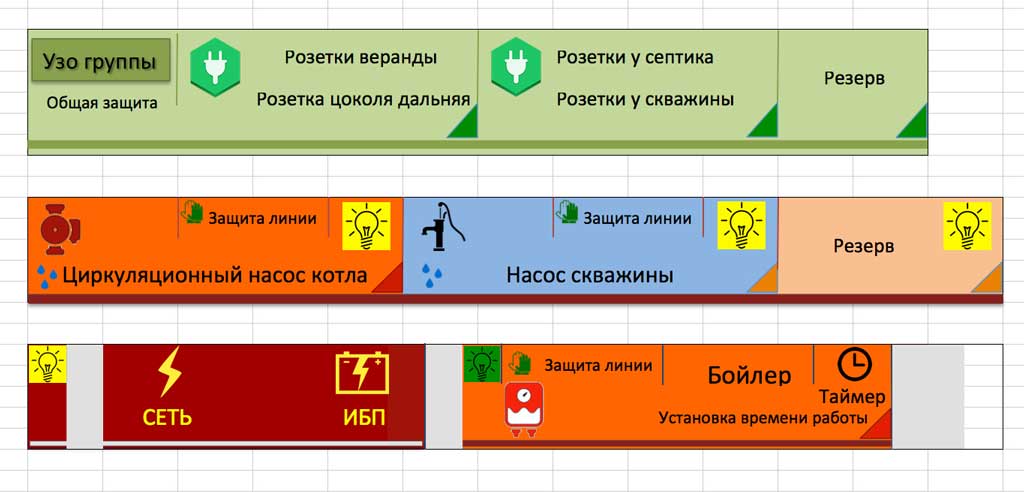

Этикетки делал в экселе
Электрощит в топочную на базе Mistral65 на 48 модулей
Можно скачать здесь - etiketki-dlya-elektroschita.zip [90,25 Kb] (cкачиваний: 41)
или здесь - https://yadi.sk/d/zVKjl0_TqX6rh


Идем далее...

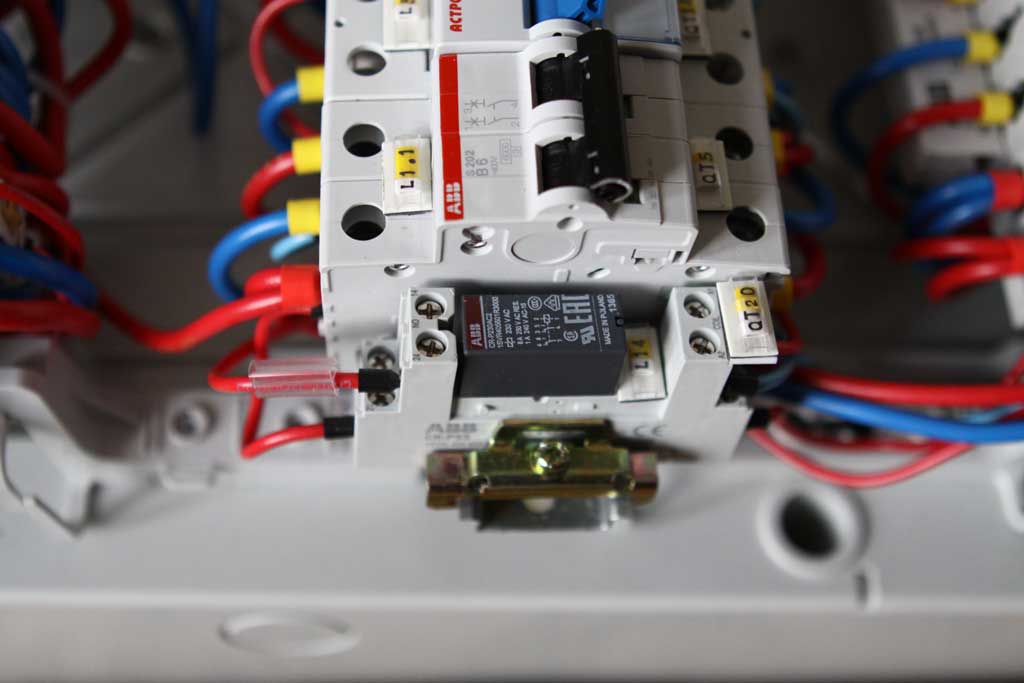

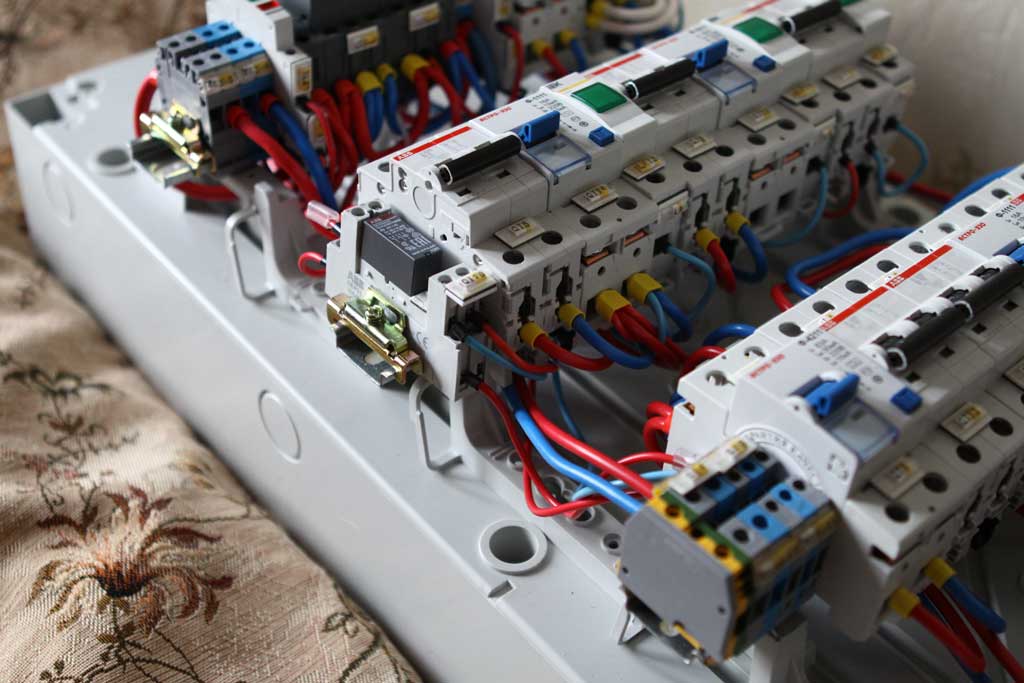

Релюшка для переключения ламп индикаторных для выносного щита:

Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей

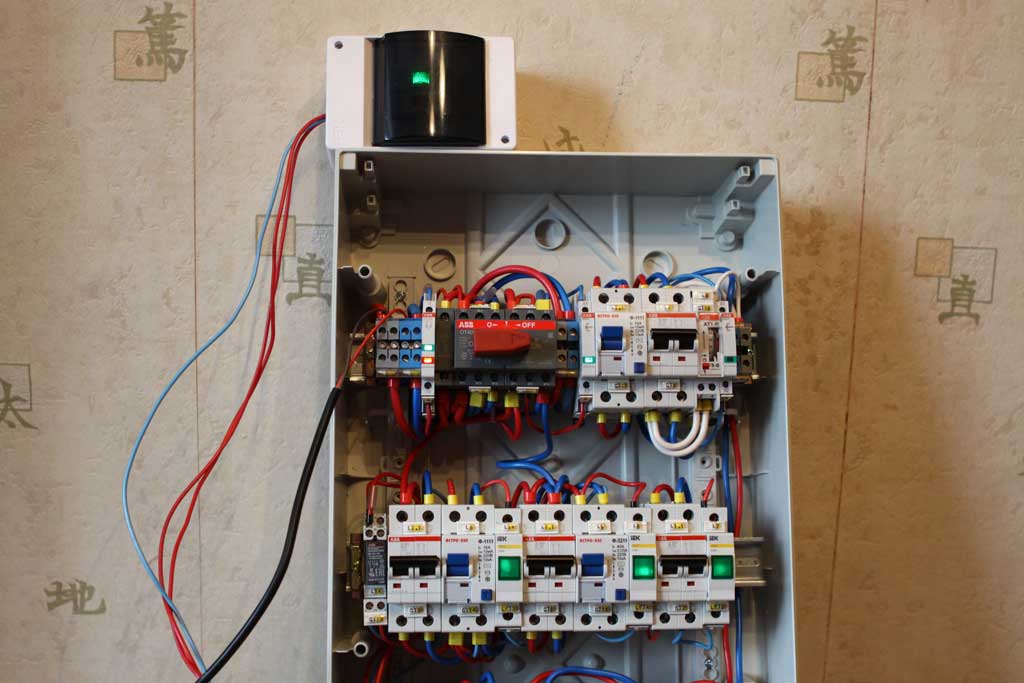

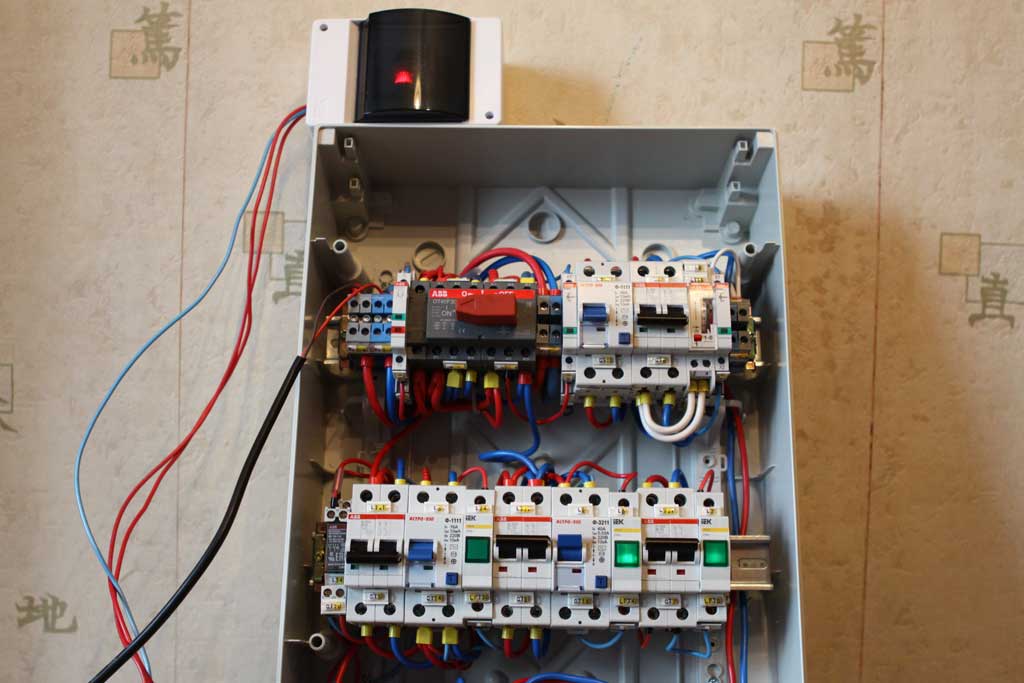

Это проверка выносного щита на работоспособность:
Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей


Лампочки на фото уже стоят от Легран.
Ранее я рассматривал свечение лампочек разных производителей...

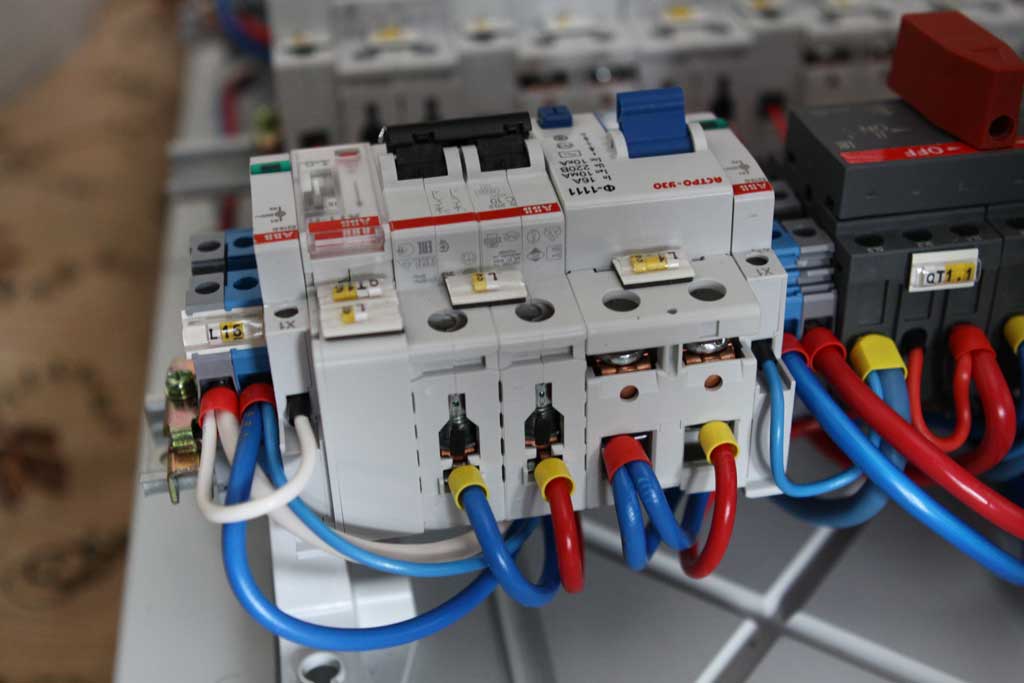

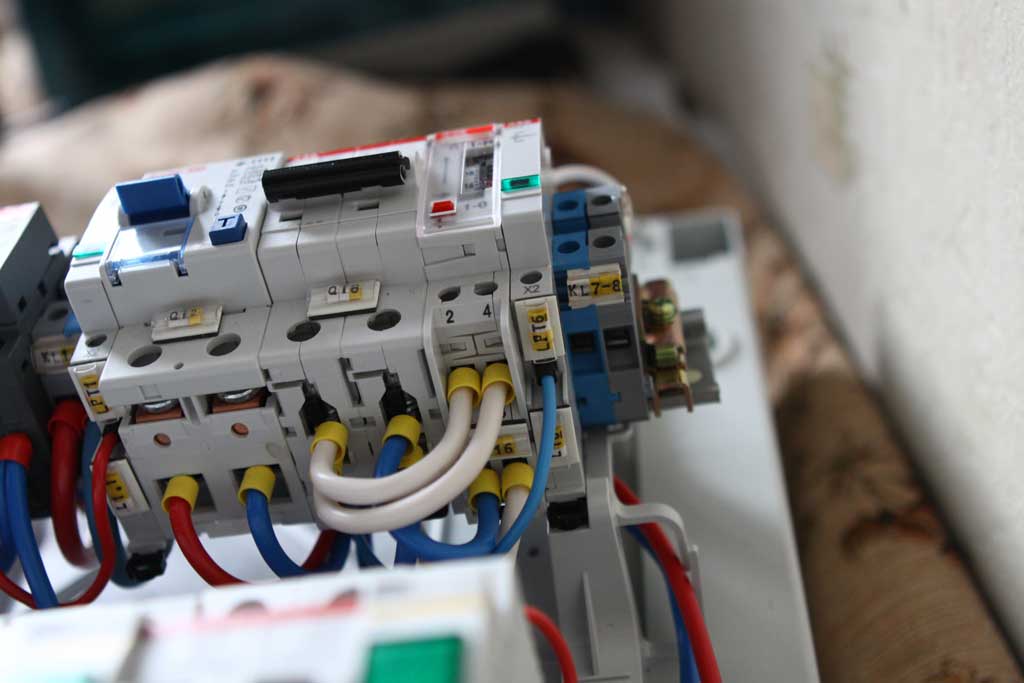

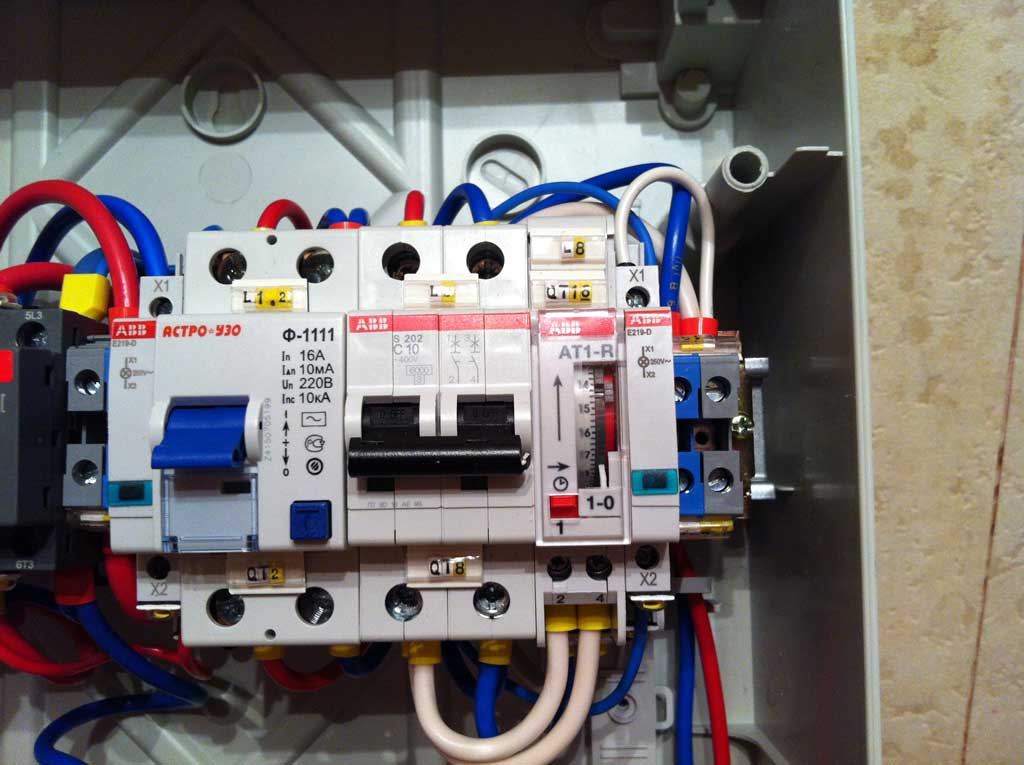

Группа на накопительный водонагреватель.
Эта группа работает с реле времени от ABB AT1-К - электромеханическое реле с батарейкой для автономной работы на 200 часов.
Ранее я тестировал работу этого реле в этой статье.

Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей Электрощит в топочную на базе Mistral65 на 48 модулей

Лампочка индикаторная показывает нам, что реле работает.
Клеммы справа от лампочки для подключения линии на бойлер.

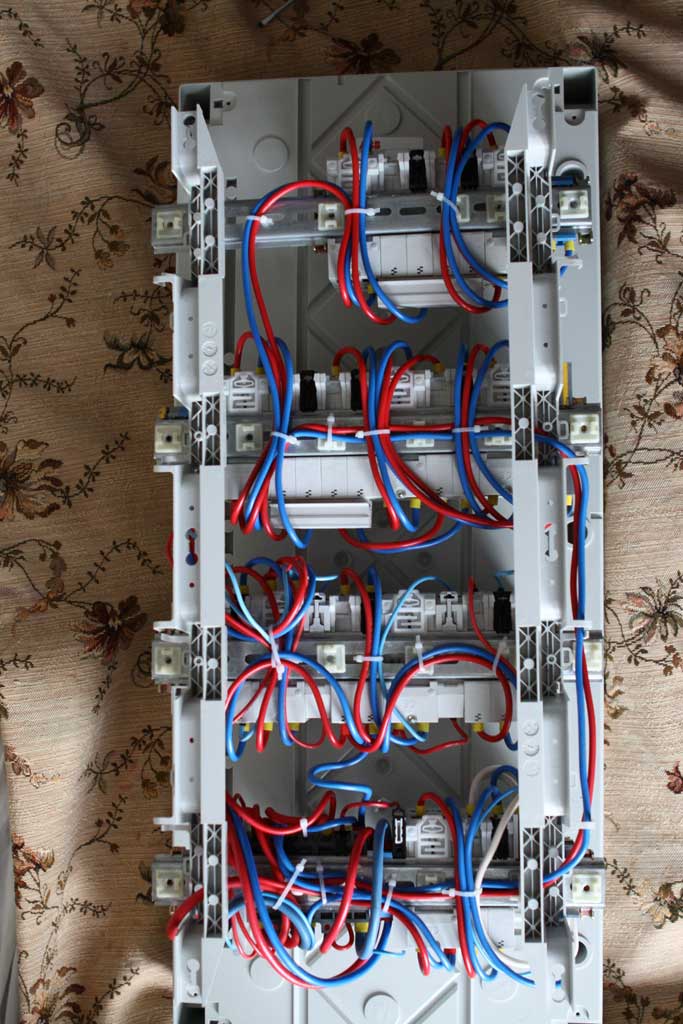

Вид с обратной стороны щита
Электрощит в топочную на базе Mistral65 на 48 модулей
