Защита кабеля и других коммуникаций в земле

Дачник

15-03-2015, 10:20
Просмотров: 1796

При строительстве дома очень часто мы сталкиваемся с необходимостью прокладки разного рода коммуникаций в земле.

Для чего это нужно?

Пожалуй этот вопрос не нужно и задавать... если через несколько лет вы, или кто то из домашних решит что то посадить/покапать на участке и лопатой перерубит проходящий в земле кабель, то радости в этом будет мало...

По этой причине все проходящие в земле коммуникации желательно защитить от таких ситуаций в будущем.

Что касается электрокабеля, то по правилам его надо закапывать на глубине не менее 70 см от поверхности земли.
Желательно укладывать его на песочную подушку (как снизу, так и поверх кабеля) в виде "змейки" чтобы исключить сильное натяжение которое может возникнуть от подвижек грунта.

Это относится только к тем кабелям, которые разрешено прокладывать непосредственно в земле. Как правило это касается разного рода бронированных кабелей.

Однако если использовать "обычные" кабели, то их можно прокладывать обеспечив механическую защиту.
В этом качестве очень хорошо выступают технические ПНД трубы.
Такие трубы лучше брать диаметров побольше нежели сам кабель - тогда с протяжкой самого кабеля (или с его заменой при необходимости) проблем не возникнет.

Лично я использую (стараюсь по крайней мере) именно этот вариант.

Итак... выкопав траншею (многие ленятся копать глубокую траншею... будет очень хорошо, если она будет иметь глубину хотя бы 50см) и отсыпав песок на ее дно утрамбовываем его и поверх прокладываем кабель.
Засыпаем сверху песком толщиной 5-10см и тоже слегка утрамбовываем - только не спец техникой или ручной трамбовкой!!! Так можно повредить кабель!
Просто немного надо "притоптать" песок ногами.

После этого надо поверх проложить или:
- сигнальную ленту, или
- кирпичи (красные), или
- куски шифера, или
- что либо другое...

После чего окончательно закапываем траншею вынутым грунтом с небольшой горкой.

Впоследствии, если возникнет необходимость копки, вы всегда смодете вспомнить о том, что у вас проложен кабель как только вы наткнетесь на сигнальную ленту или другое препятствие.

Однако здесь есть некоторые минусы:
- сигнальную ленту можно пробить лопатой вместе с кабелем лещащим под ней.
- кирпичи и шифер в земле со временем разрушаются, что тоже может привести к пробитию их лопатой.

Озаботившись этим вопросом я решил найти аналог для защиты кабелей и других коммуникаций.
Такой аналог я нашел в виде "плиты для закрытия кабеля ПЗК"

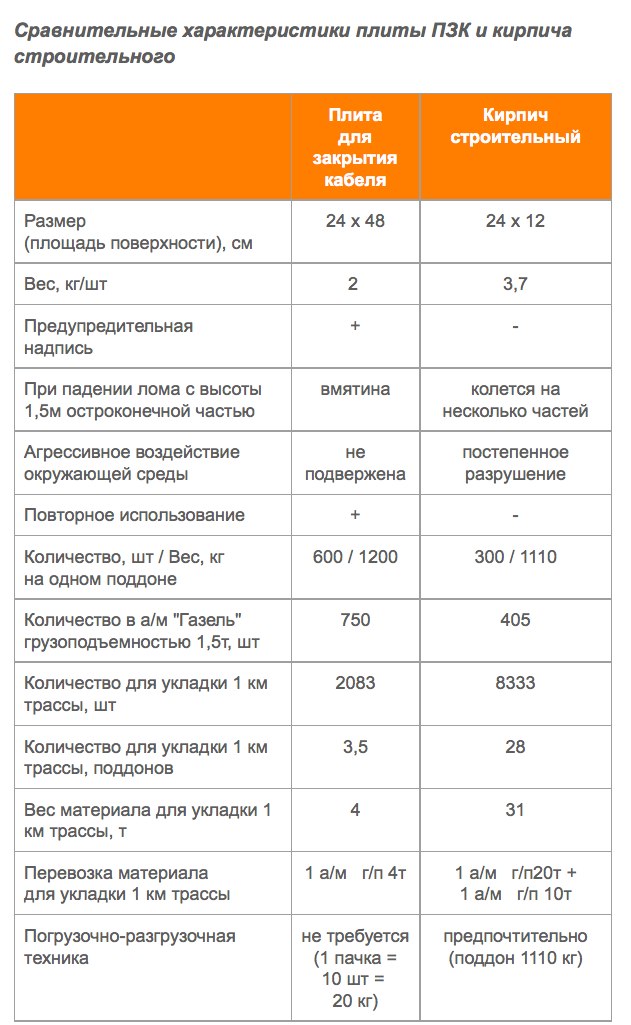

Защита кабеля и других коммуникаций в земле

Такая плита:
- не гниет в земле
- не пробивается ломом
- не пробивается лопатой при копке

- имеет размеры:
- 480х240мм и толщиной 16мм
- 480х360мм
- 480х480мм

Я использовал первый вариант.

Минусы конечно же тоже есть - это необходимость трат на ее покупку.

Лично я решил приобрести такие плитки - если уж делать, то делать на совесть и на долго...

Такими плитами я закрывал у себя не только прокладку кабелей, но и коммуникации (вывод труб канализации и слива серых вод) поскольку их выход проходит у меня достаточно близко к поверхности земли.

Ниже можно посмотреть на некоторые фотографии применения этих плит.

Что касается возможности их покупки в Москве:
Мне пришлось их поискать - поскольку найти их в Москве не так то просто...

Вот в Белоруссии их найти легче.
Причем там еще есть какие то гибкие толстые ленты которые имеют схожие параметры и просто "раскатываются" в траншее.
В Москве таких я не нашел чтобы испробовать.


Если кому интересно, то вот контакты где я их брал в 2013г:
Сайт по продаже плитки для защиты кабеля
Я брал по ценам:
50 руб 1 шт - 500 руб пачка
15 упаковок - 7500руб

Конечно же и цены и сам сайт могли уже измениться...

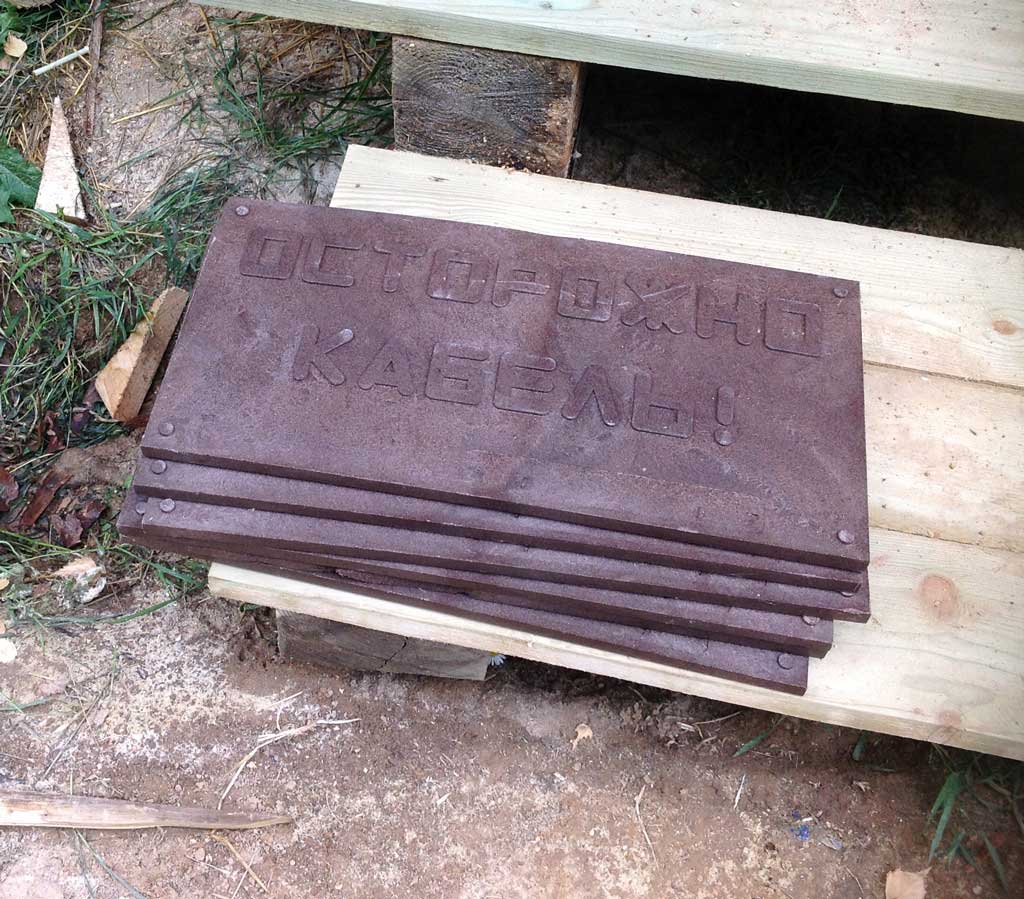

Защита кабеля и других коммуникаций в земле


Вот мое использованиt данных плит при строительстве дачи:

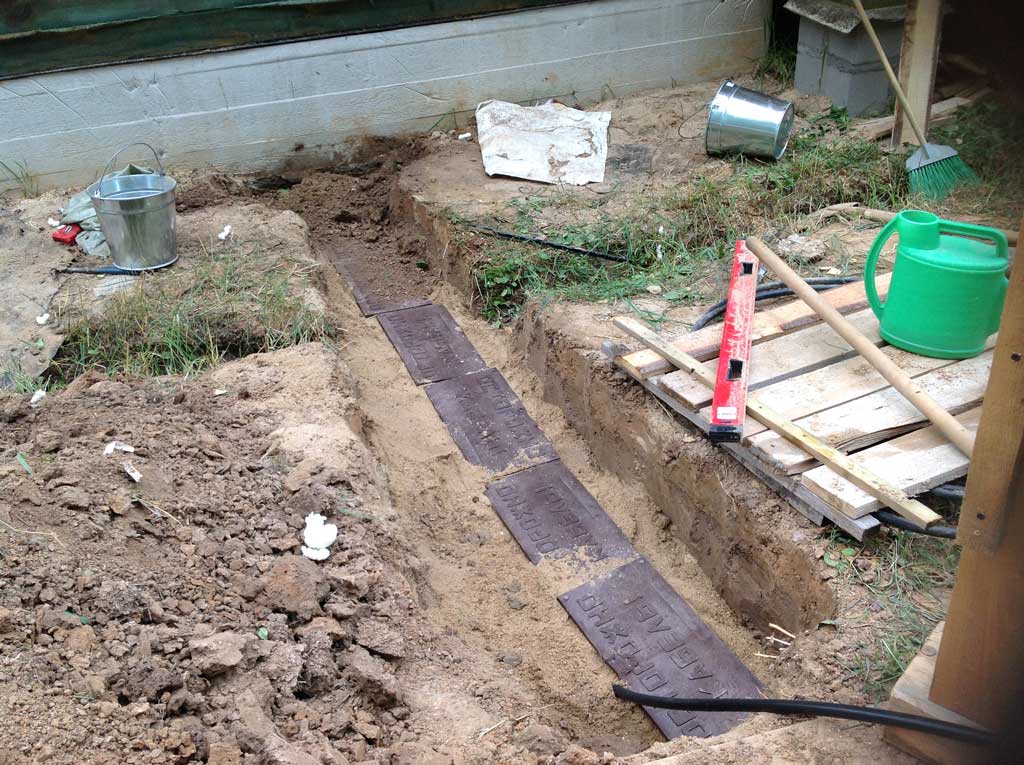

Защита кабеля и других коммуникаций в земле

Здесь видна закладная ПНД труба для последующей закладки в нее электро кабеля.
Поскольку выход из мелко заглубленного фундамента у меня всего где то 35см от поверхности земли, то я защитил кабель такими плитами.
