Для дачного электрощита в топочную я выбрал щит на базе Mistral65 на 48 модулей 4х12 от фирмы ABB.
Щит пластиковый, разделен визуально на две зоны двумя полупрозрачными дверцами темно зеленого цвета.
Расстояние между дин рейками можно менять и использовать 125мм или 150мм.
Расстояние в 150мм конечно же удобнее.

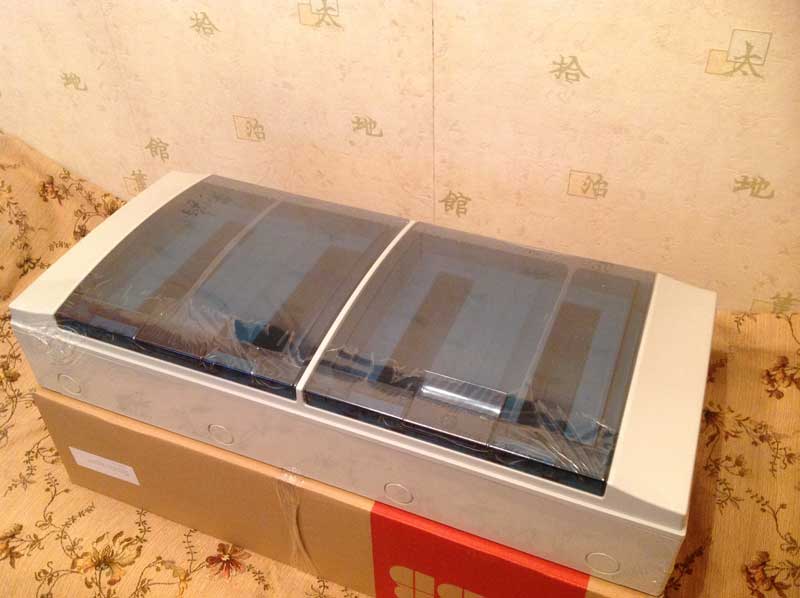

Щит упакован в картонную коробку достаточно плотно без каких либо проставок, так что при открывании надо быть достаточно аккуратным, чтобы ненароком не порезать лицевую сторону щита.

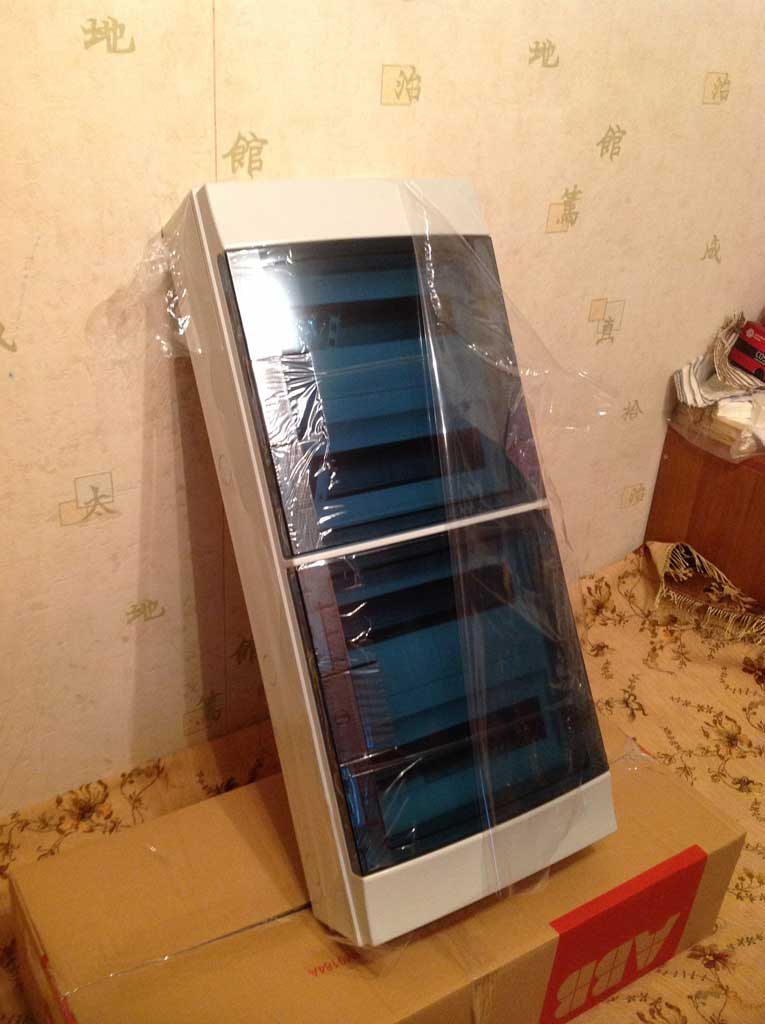

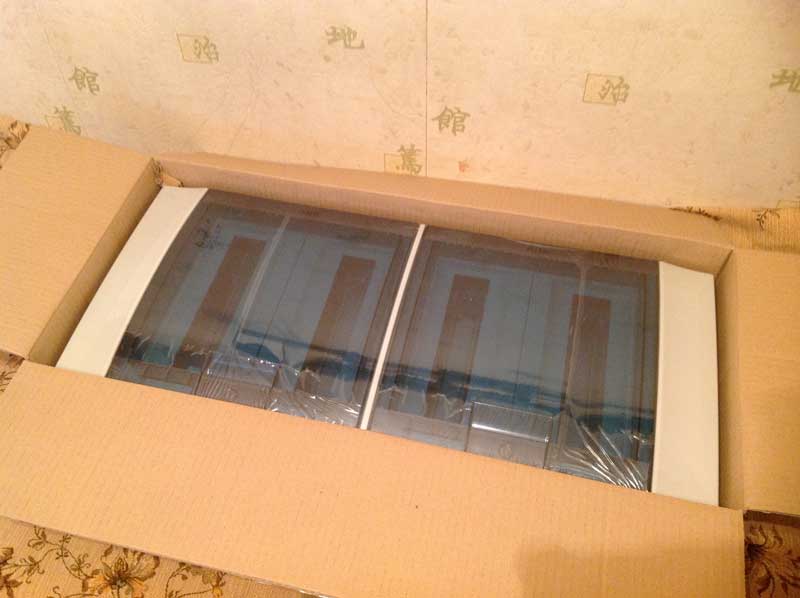

Сам щит упакован в прозрачную пленку - сначала весь щит и отдельно каждая из дверц.

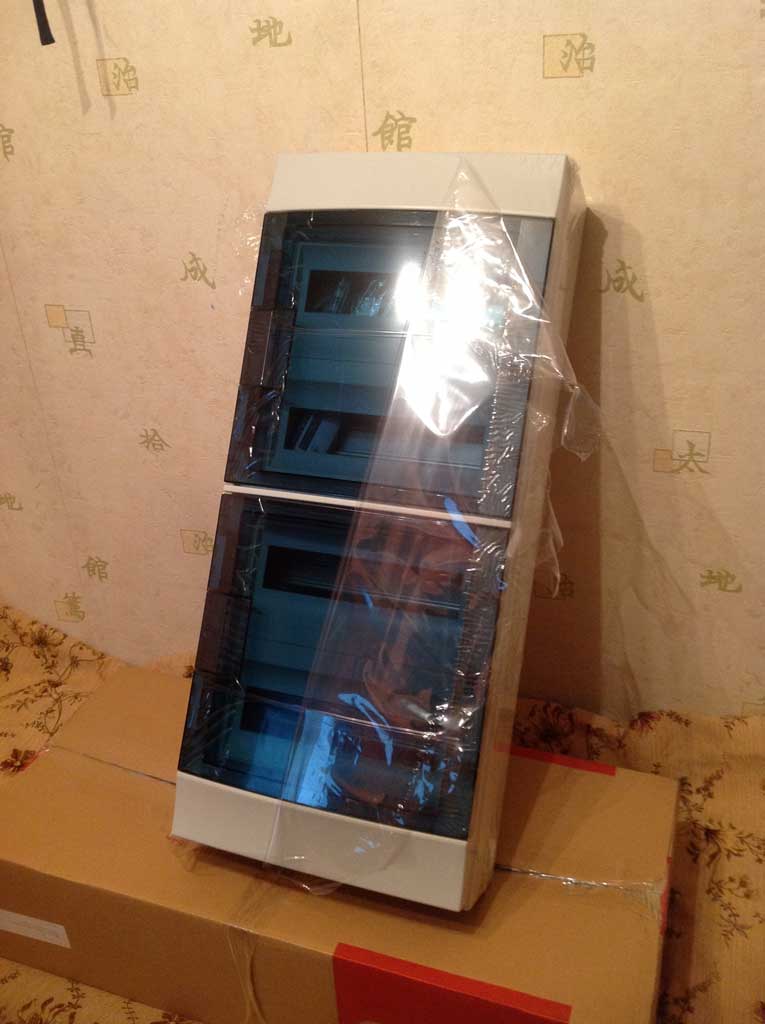

Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей

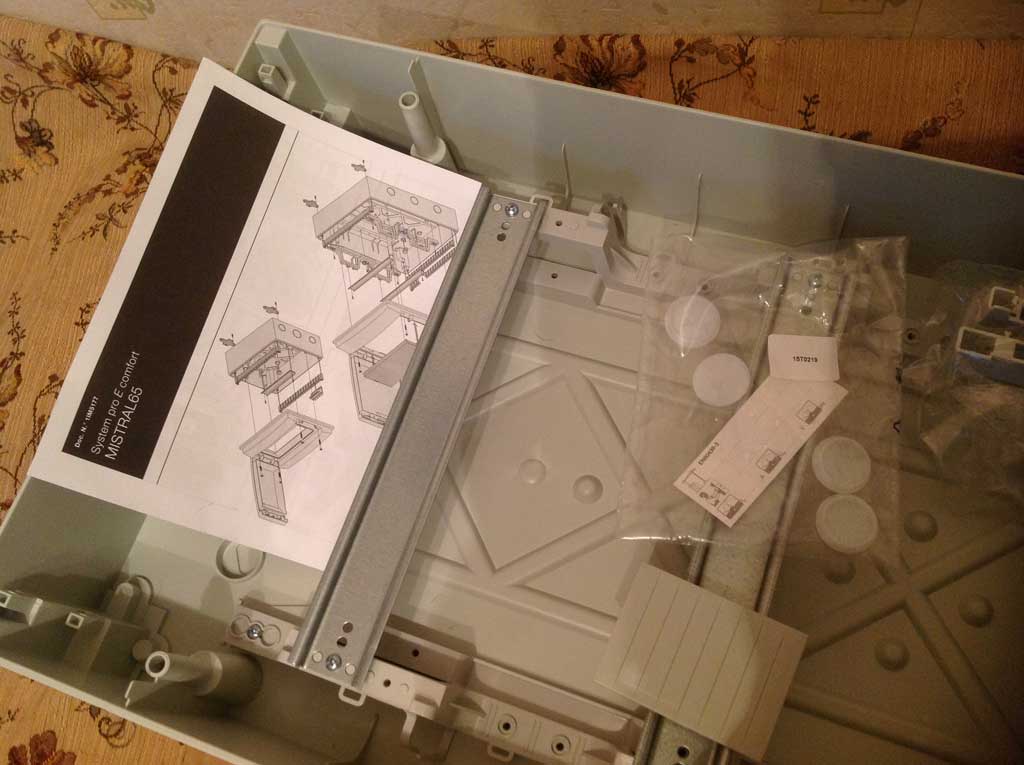

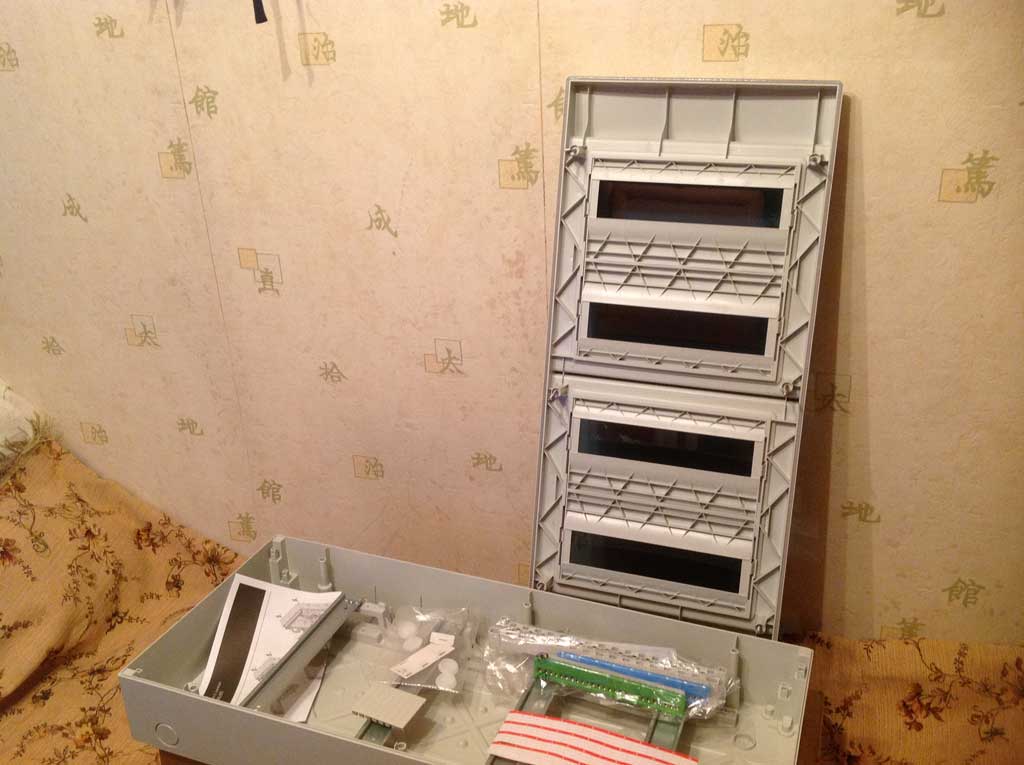

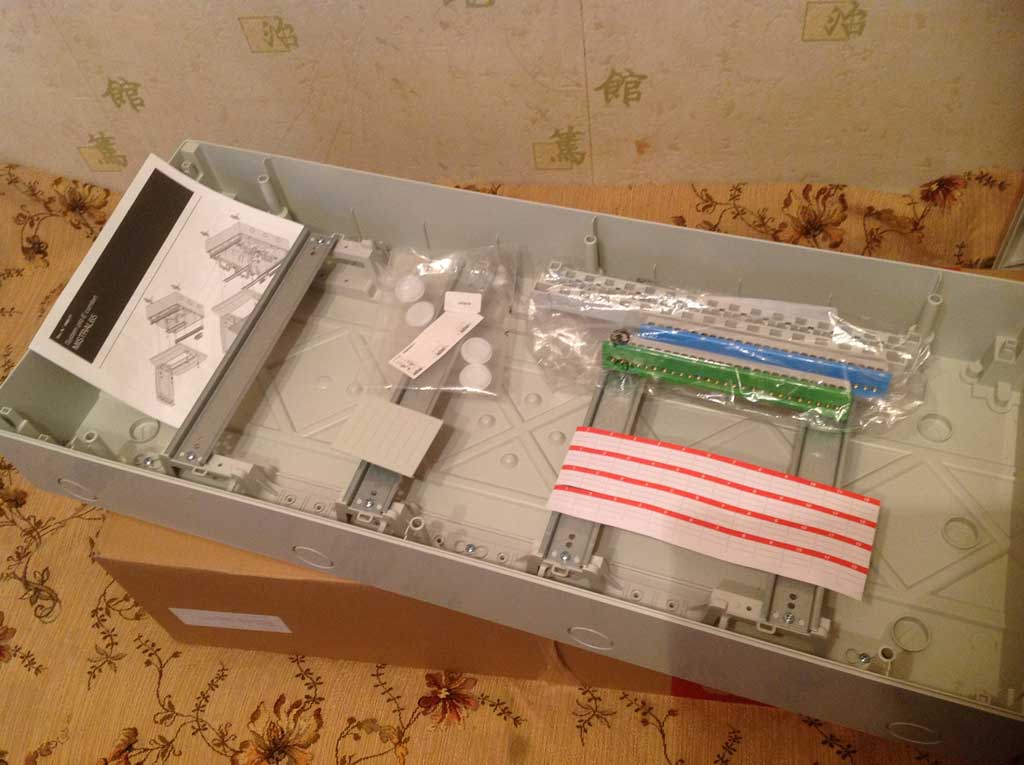

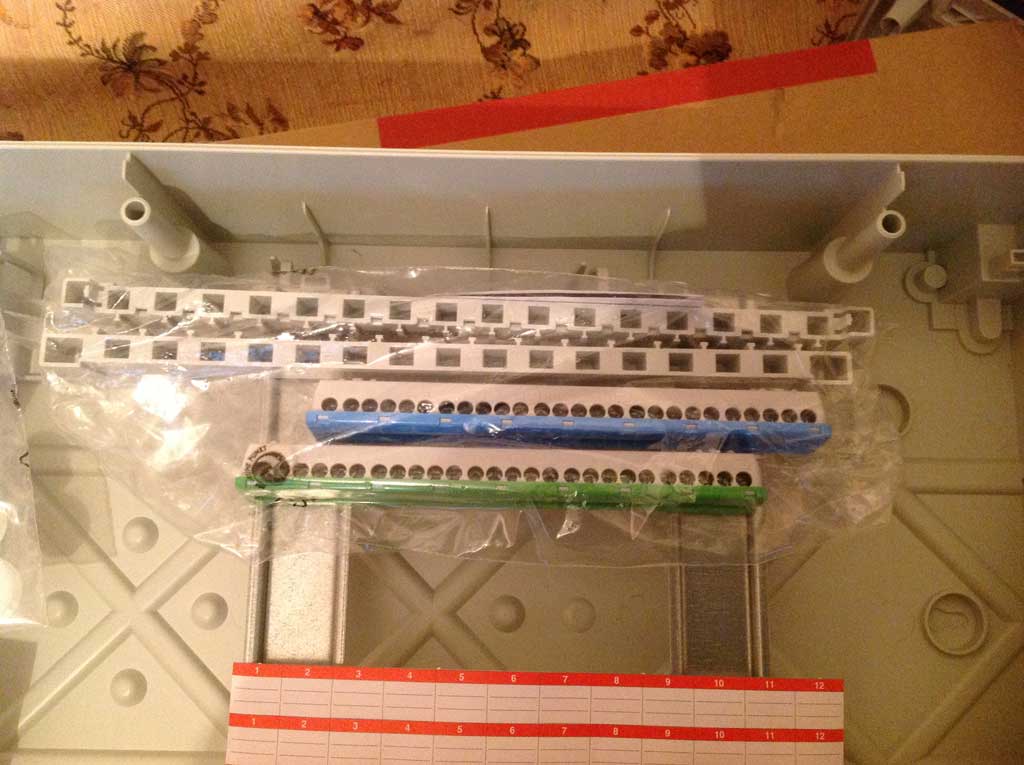

В щите присутствует инструкция по сборке, заглушки для крепежных отверстий шинки (если вы заказывали их в комплектации), наклейки, маленькие заглушки для отверстий в пластроне на 4 модуля.
Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей
Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей

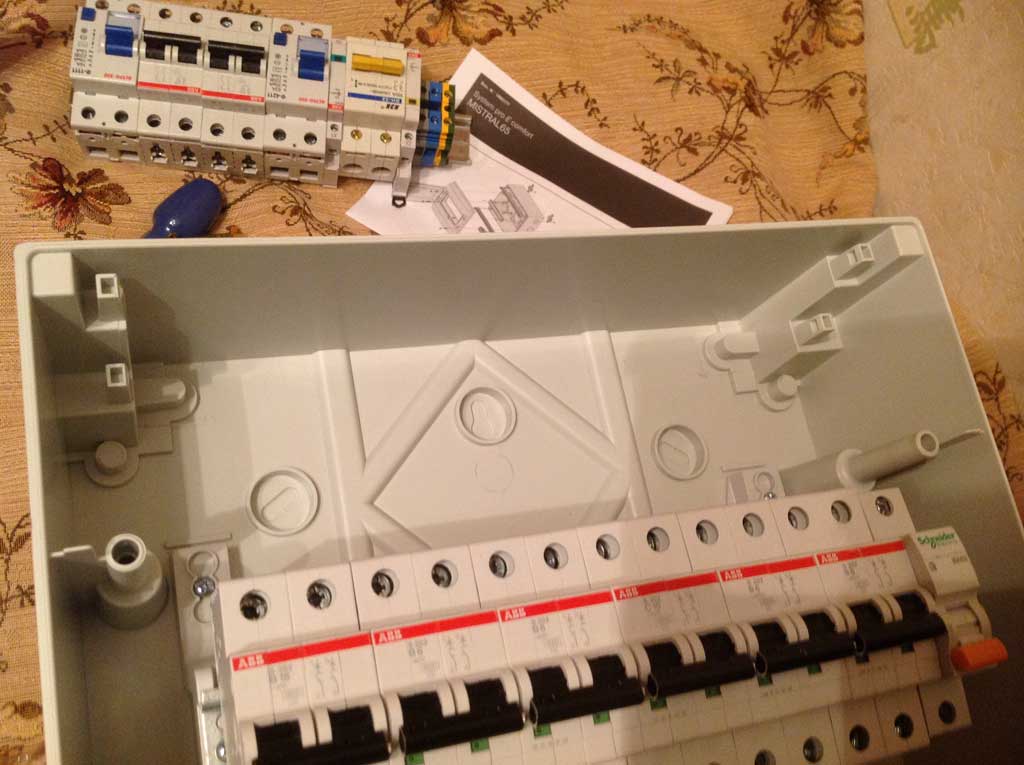

Внутри щита достаточно много места для укладки проводов как по бокам так и под дин рейками.
Дин рейки можно опустить ближе ко дну щита - это позволяет при необходимости использовать глубокие модульные устройства.
Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей


Дин рейки крепятся к пластмассовой раме которую можно полностью вынуть из щита.

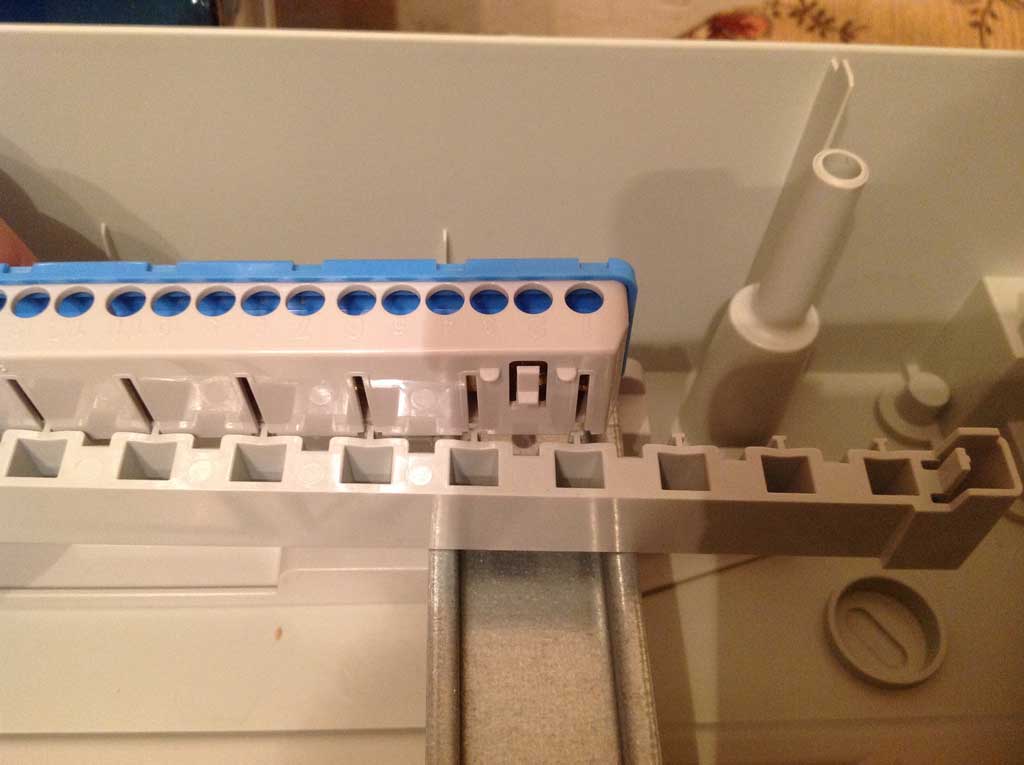

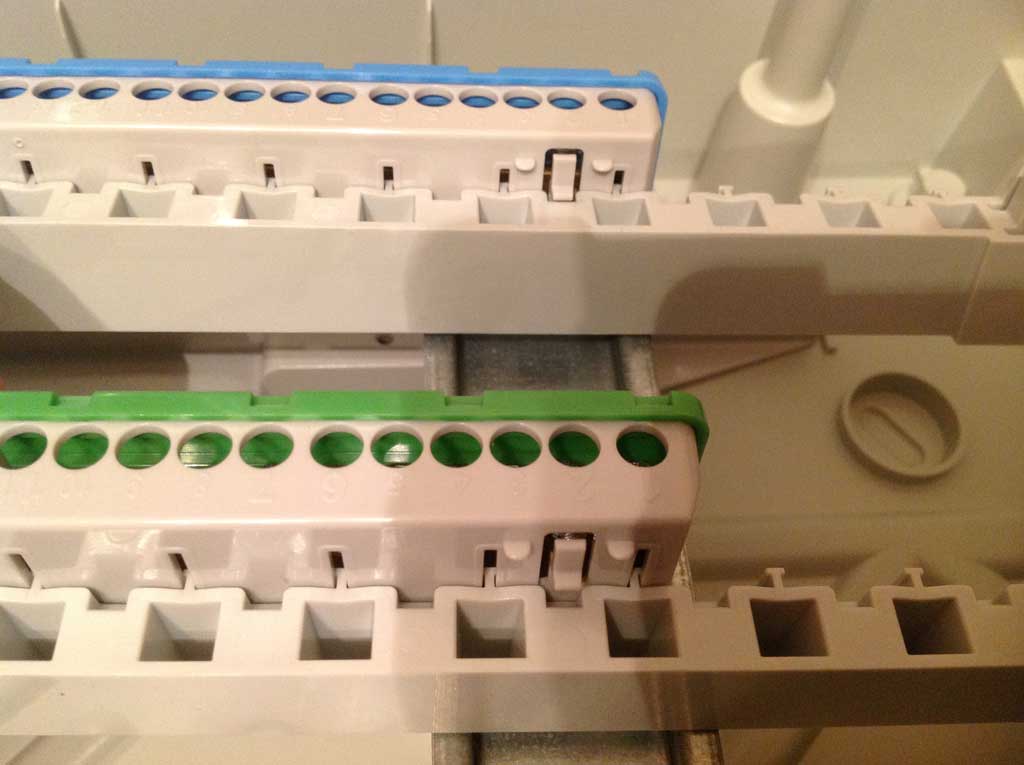

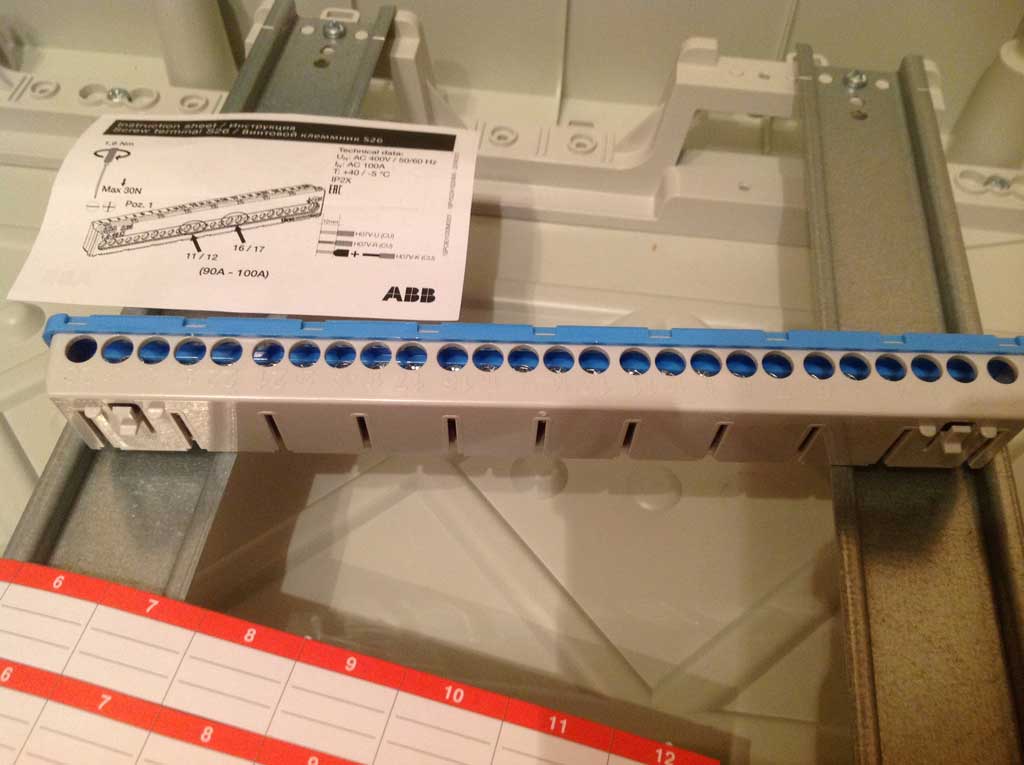

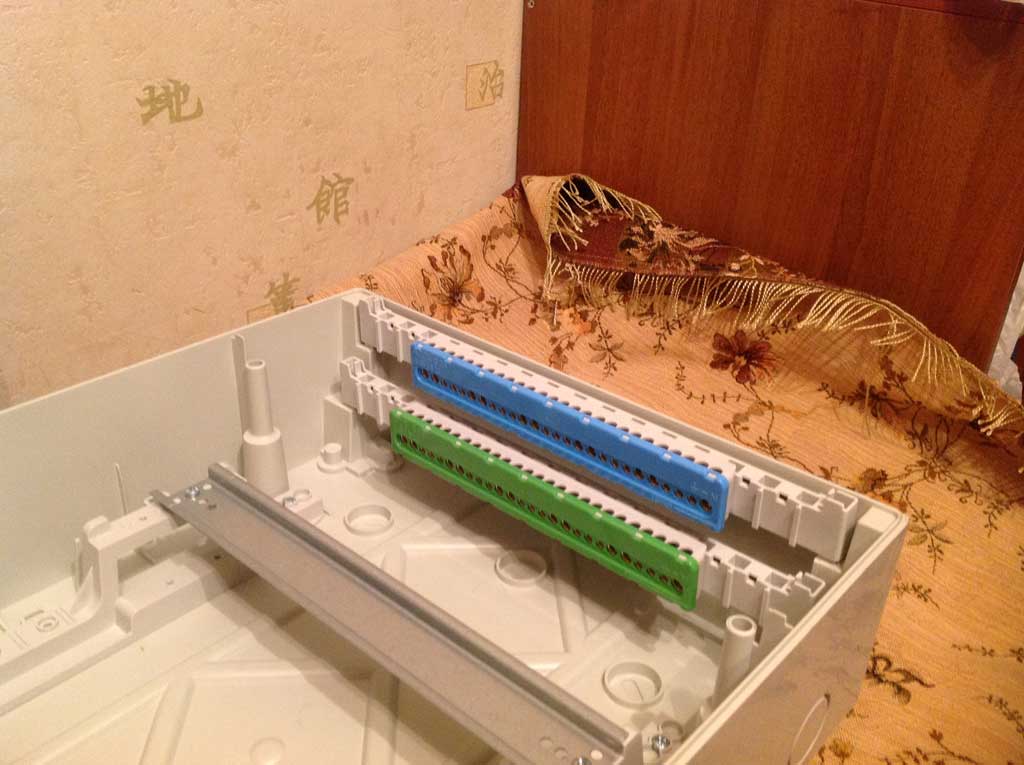

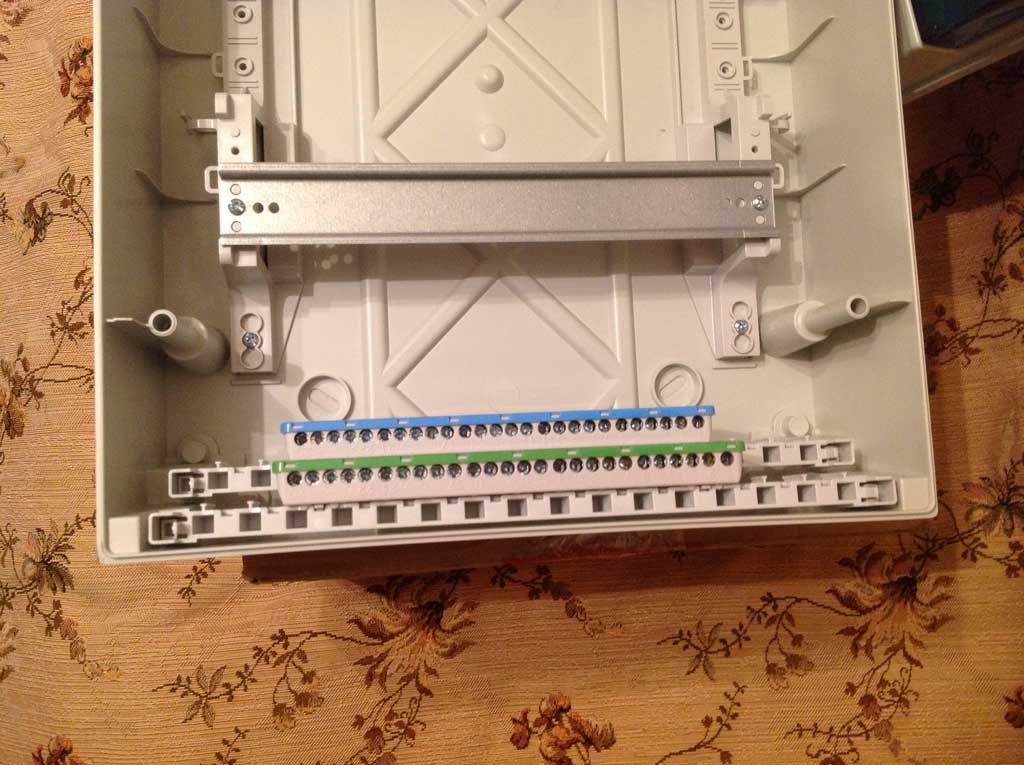

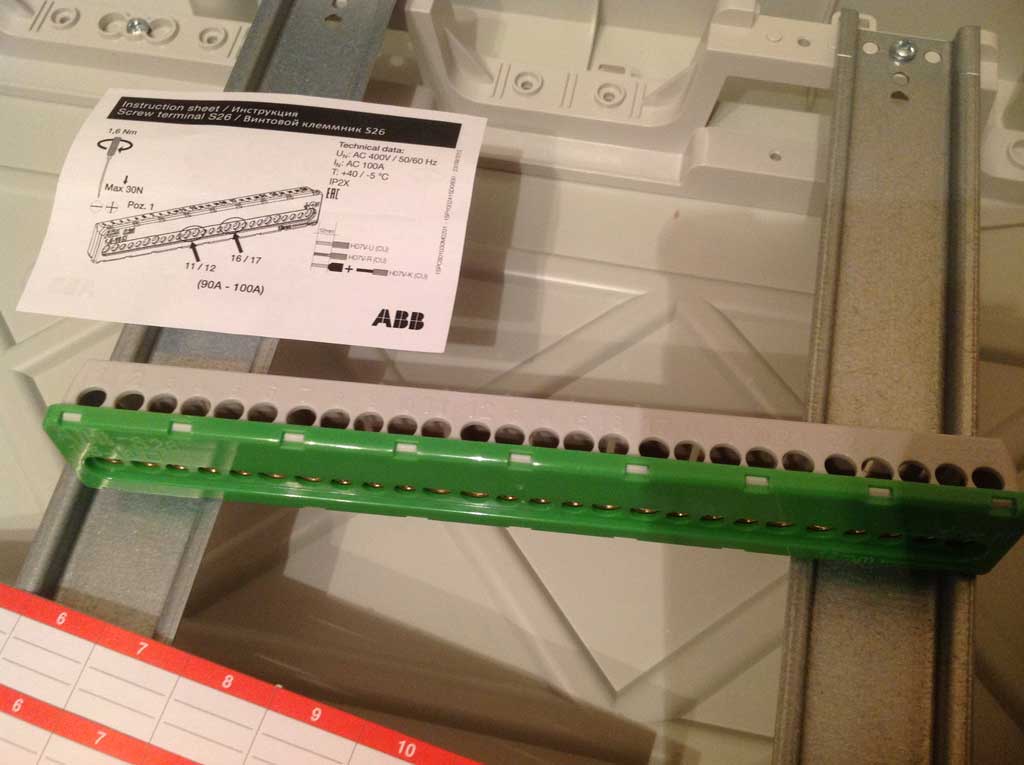

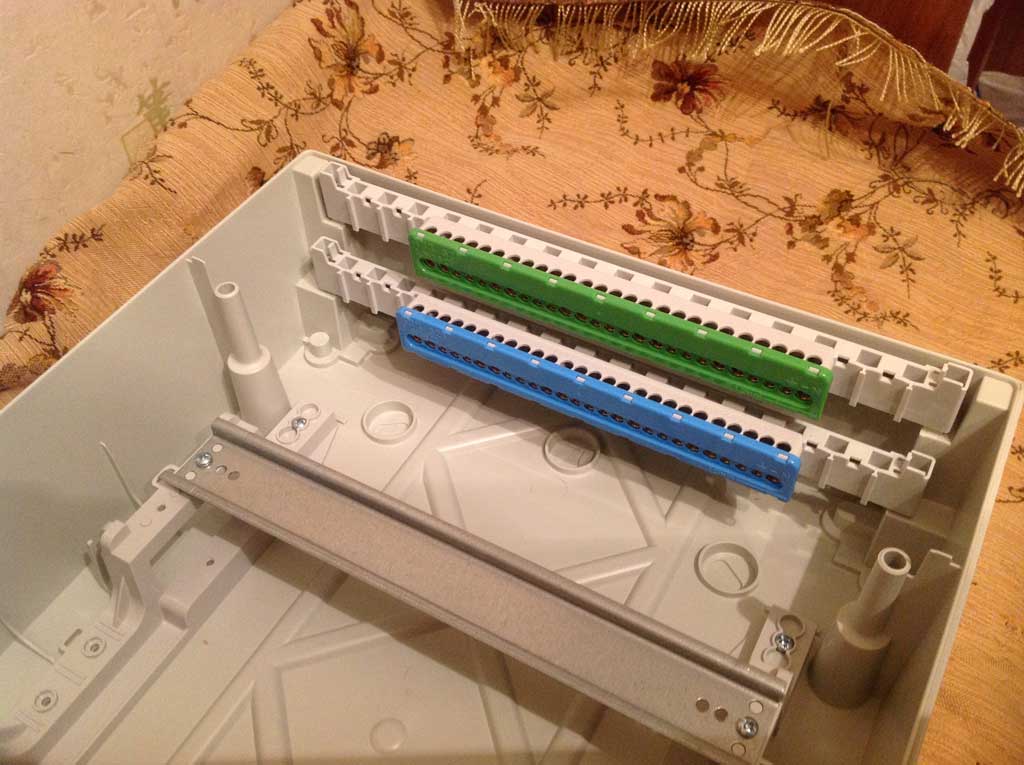

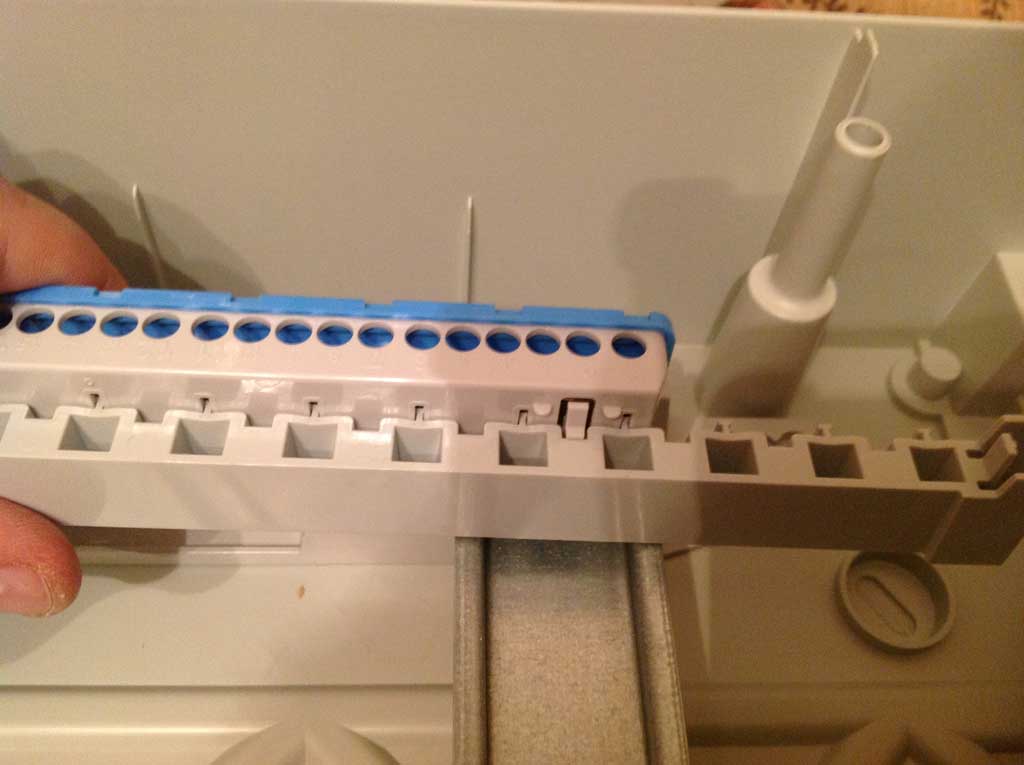

Сверху и снизу щита имеются посадочные места для установки держателей клемм - это позволяет удобно организовать ввод кабелей как сверху так и снизу.
Краткий обзор электрощита Mistral65 на 48 модулей

Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей

Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей

Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей

Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей

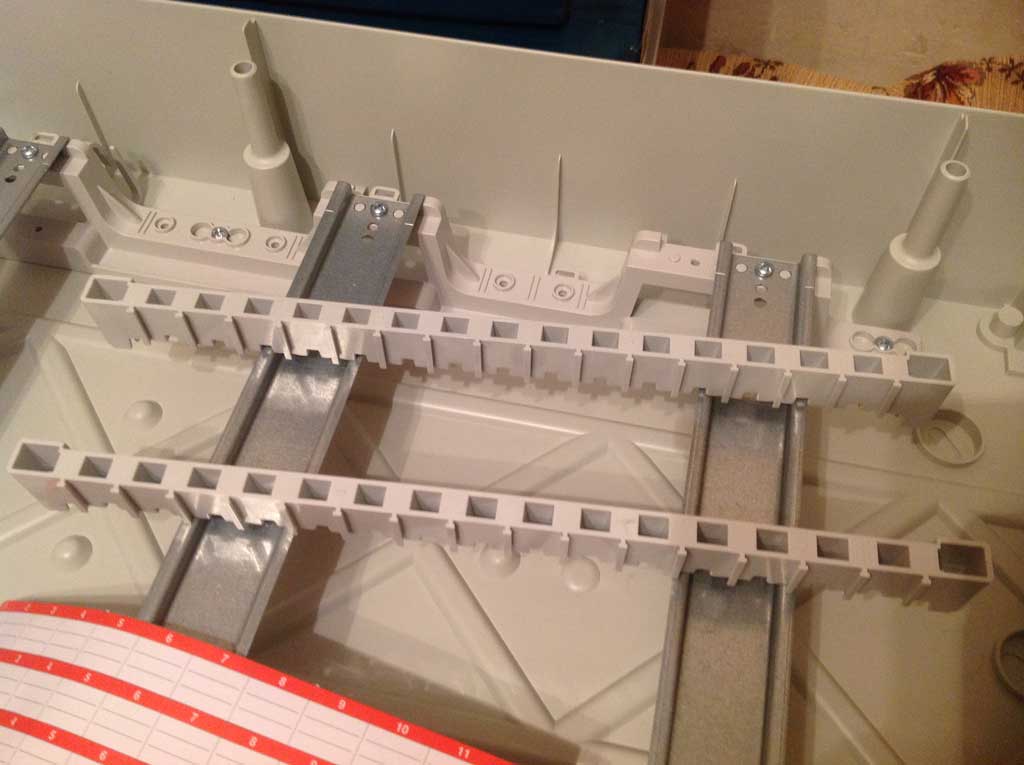

Дин рейки крепятся помимо винтов еще и парой технологических отверстий (по краям дин рейки) которые надеваются на соответствующие выступы - это придает им дополнительную жесткость.

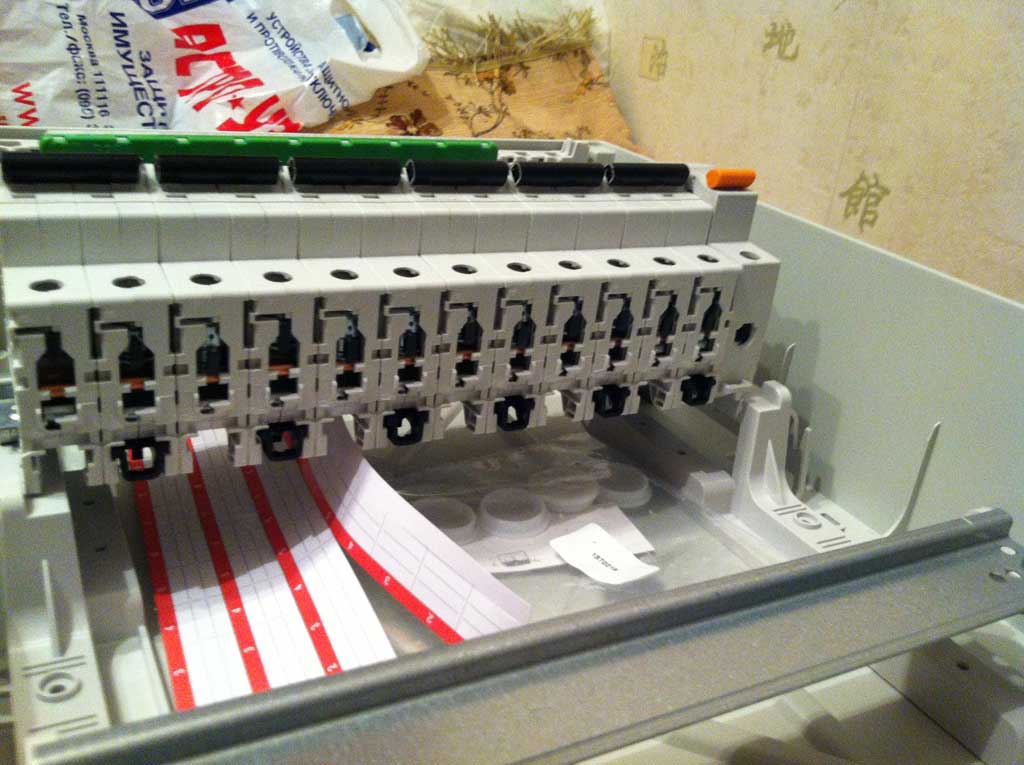

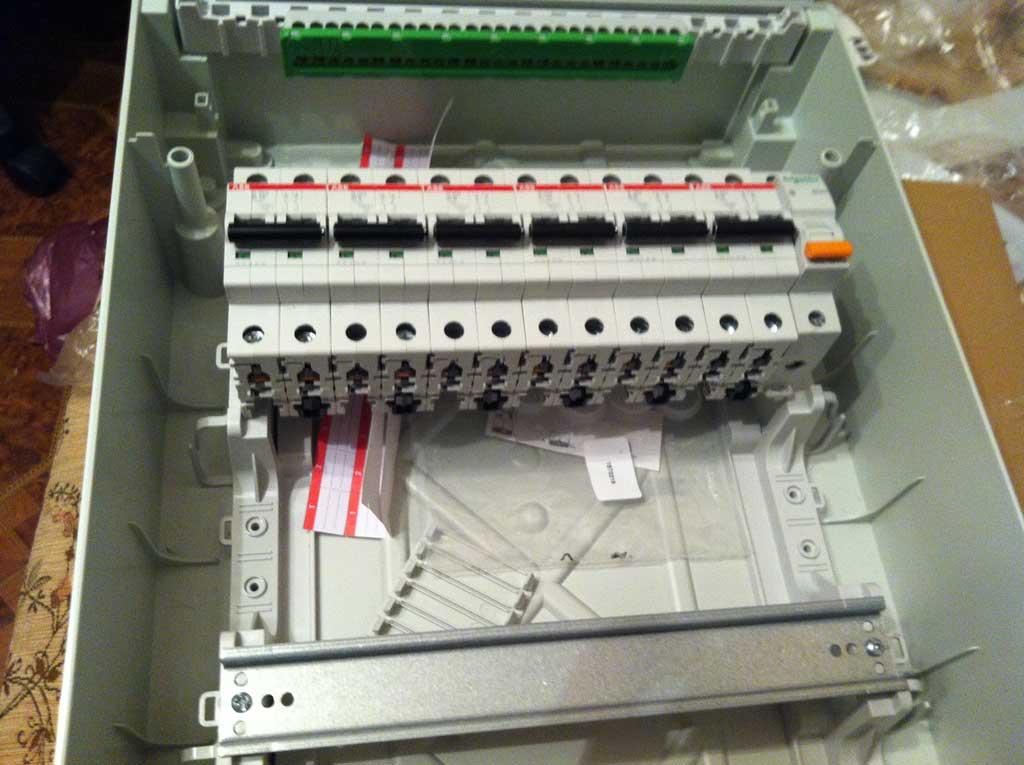

В один ряд на дин рейку можно установить не 12, а 13 модулей - т.е. 12+1.
Для этого по краям пластрона надо срезать часть заглушки по 0,5 модуля с каждой стороны.

Это достаточно приятное дополнение.
В этой серии щитов от ABB такая возможность есть во всех щитах начиная с 12-ти модульного щита и выше.
А вот маленькие щитки на 4 и 8 модулей такой возможности не имеют.

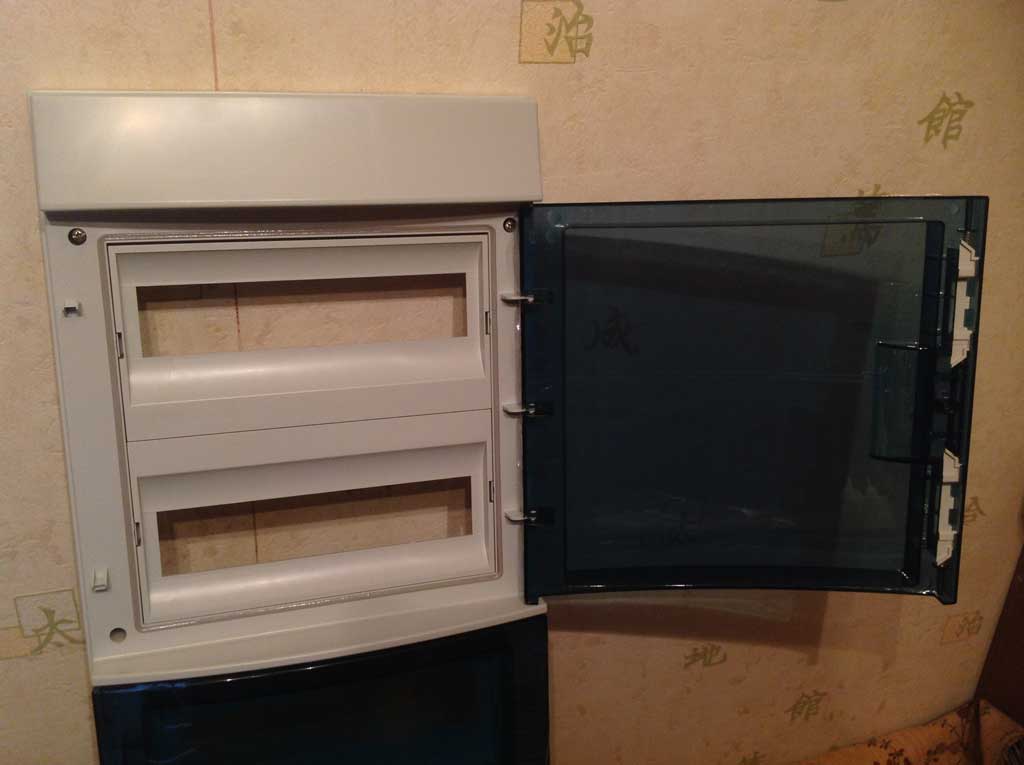

С лицевой стороны можно снять пластроны при необходимости.
Вокруг пластронов присутствует силиконовая прокладка которая позволяет очень плотно прикрывать дрери при закрывании обеспечивая IP65.
Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей

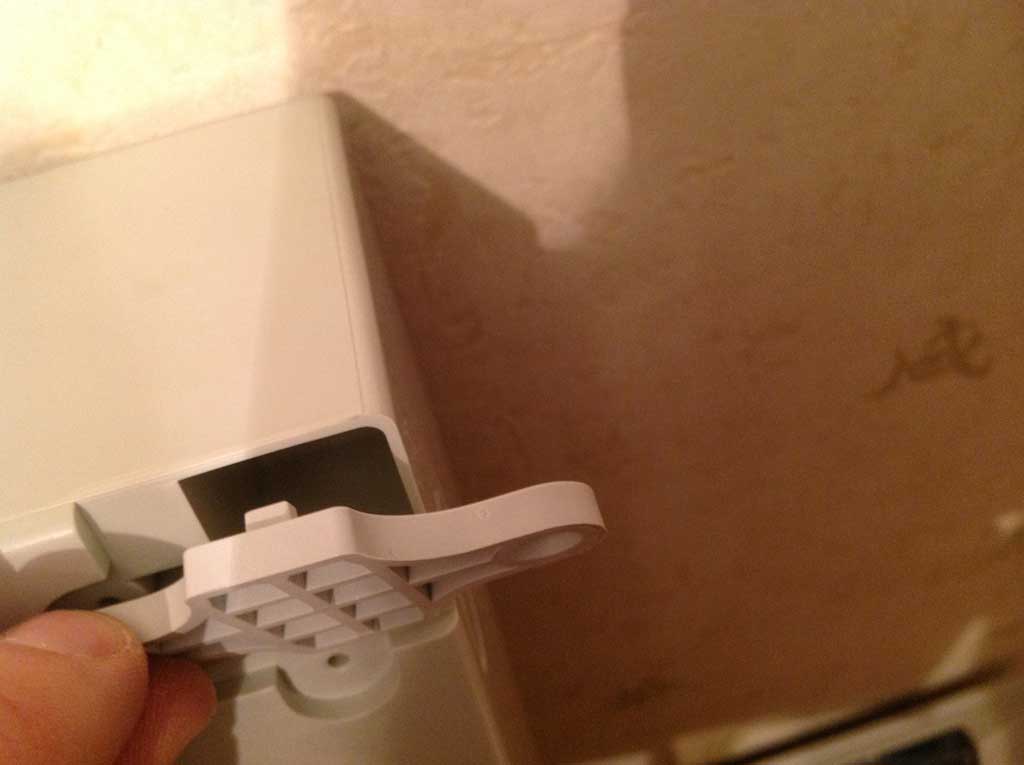

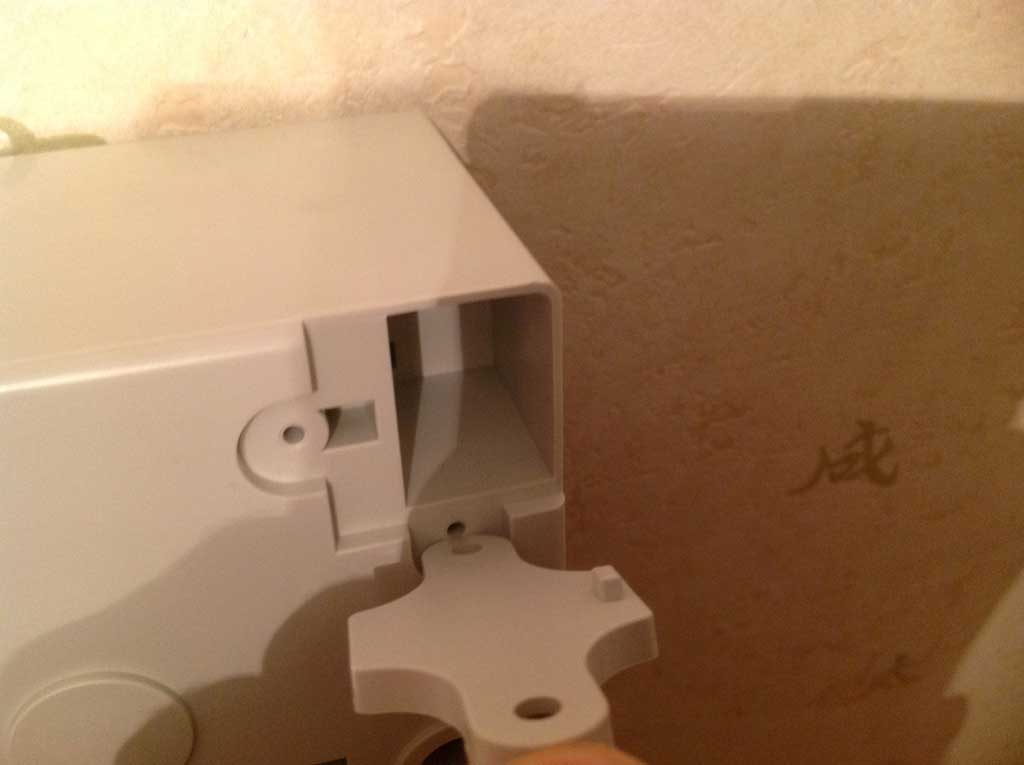

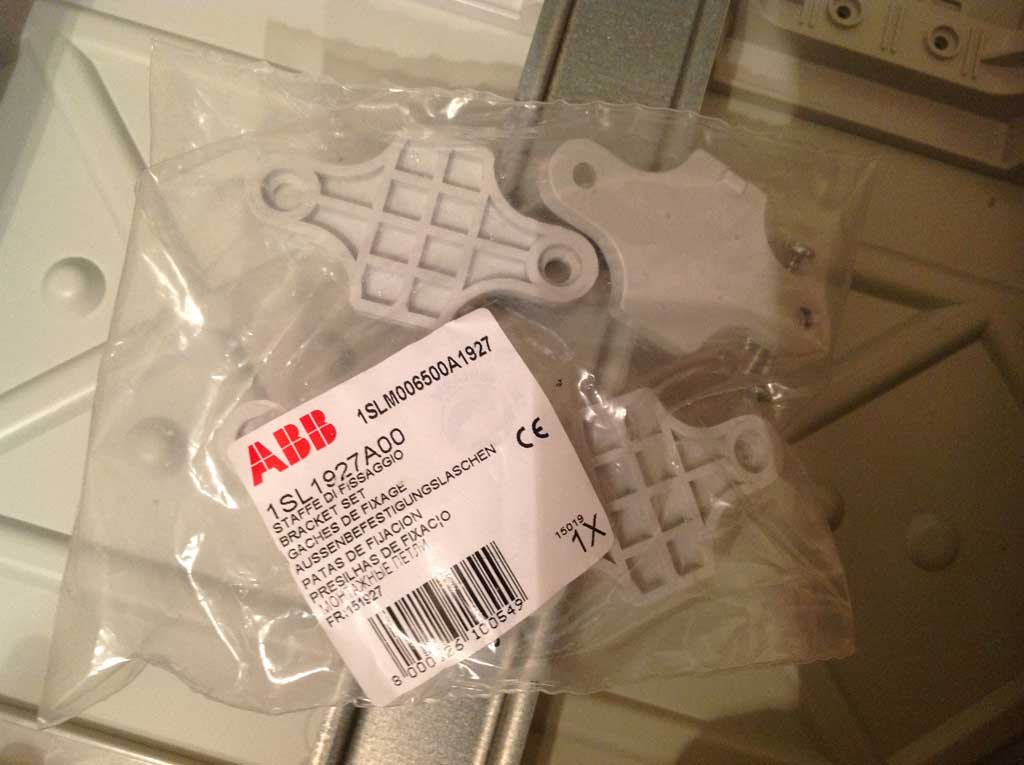

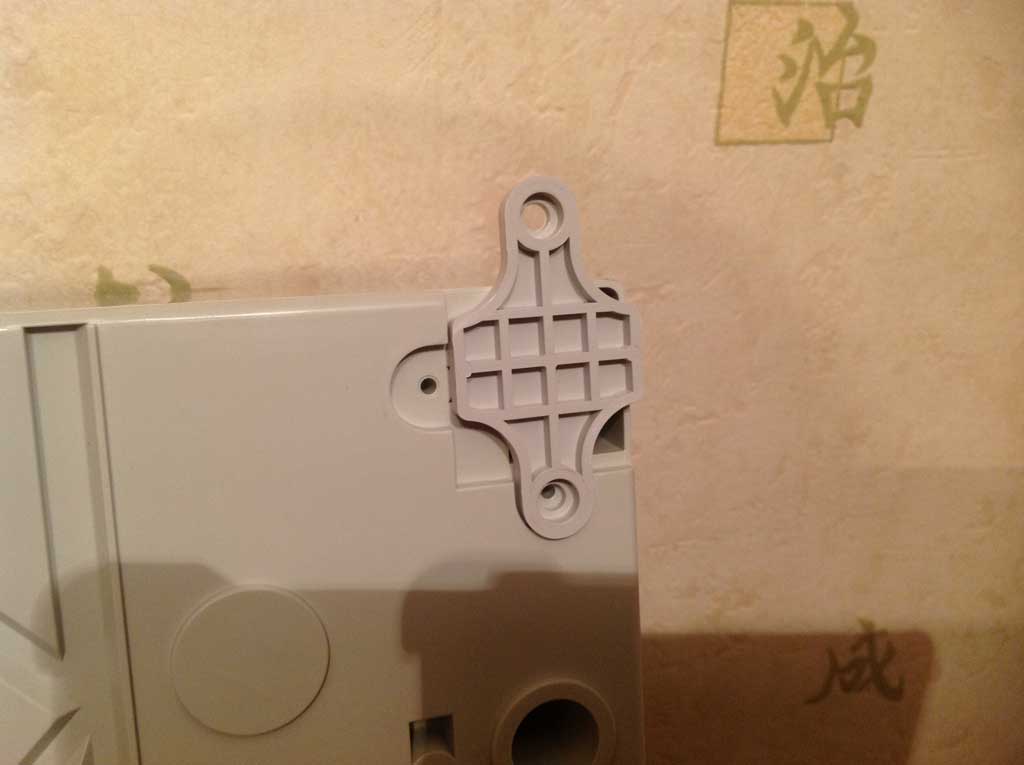

Для крепления шкафа имеются специальные "ушки" или же можно прикрепить щит непосредственно через дно - там есть специальная разметка для этого. После эти отверстия можно закрыть прилагаемыми пробками-заглушками.

Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей
Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей

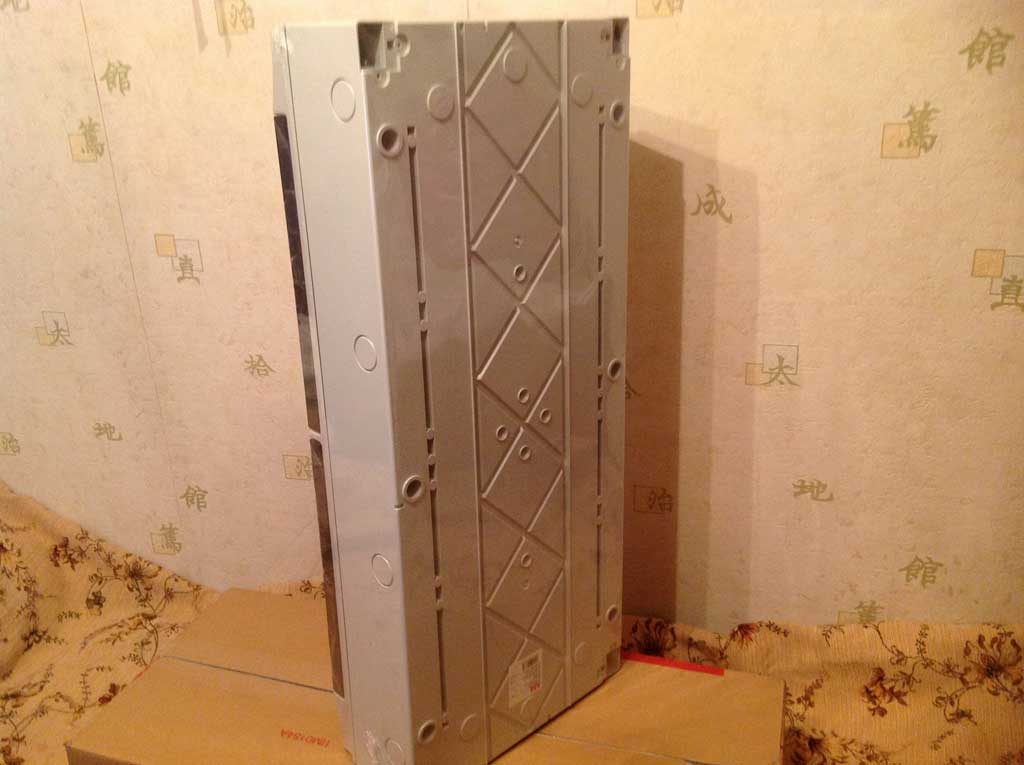

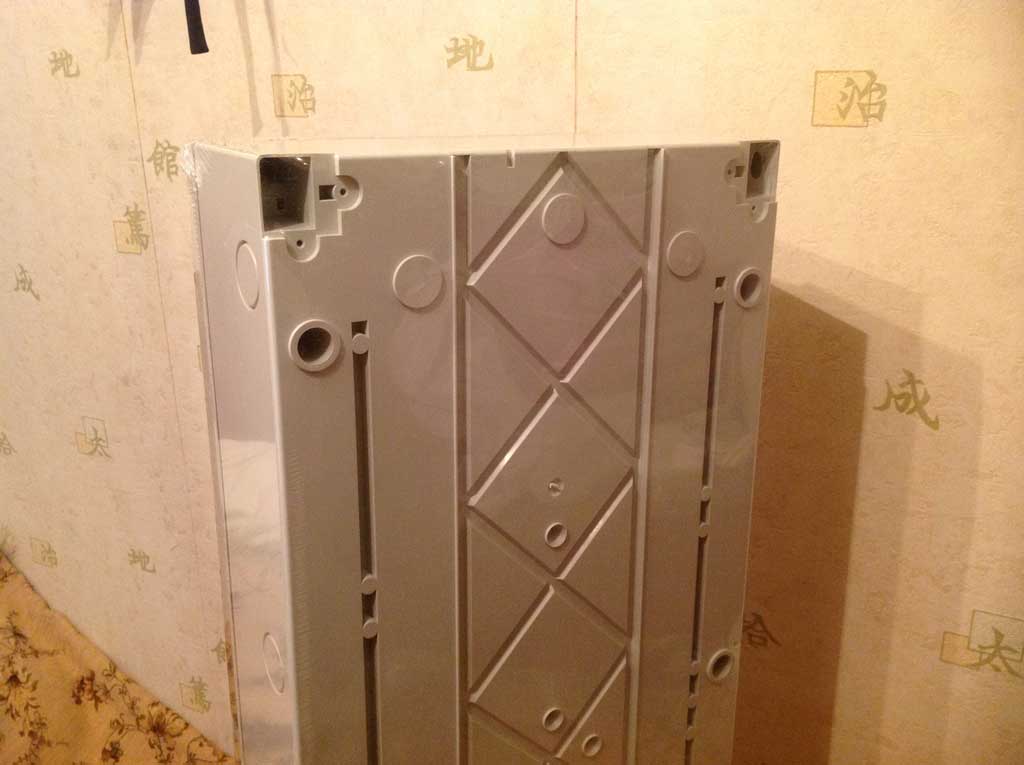

Вид со стороны дна щита:
Краткий обзор электрощита Mistral65 на 48 модулей
Краткий обзор электрощита Mistral65 на 48 модулей

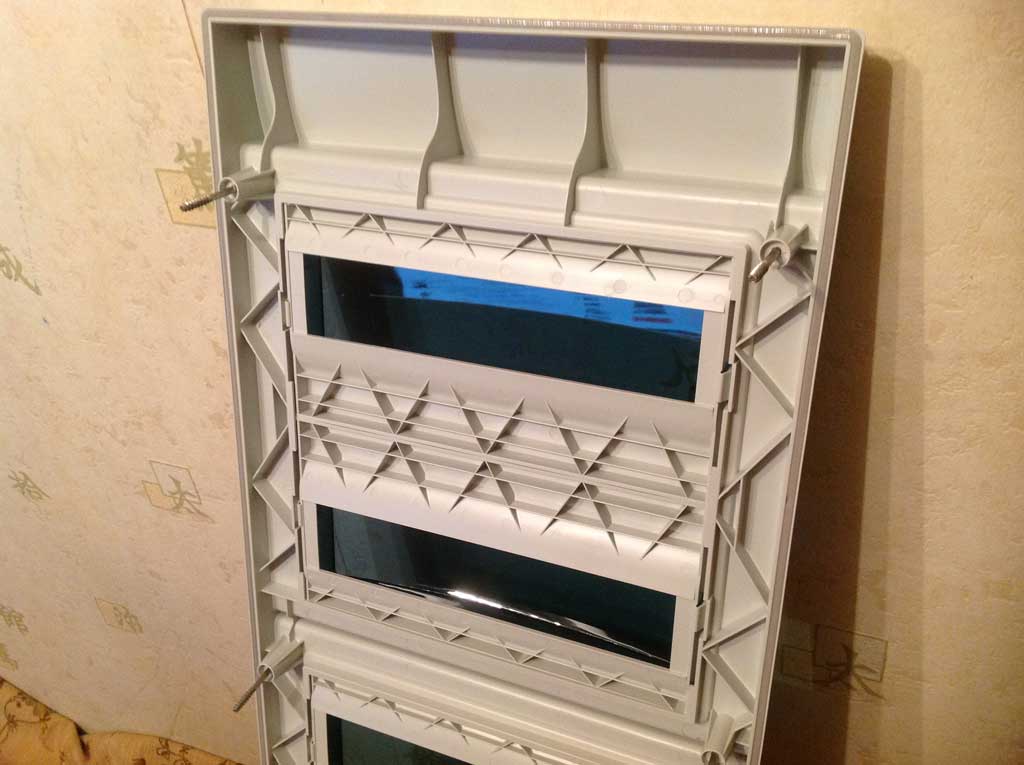

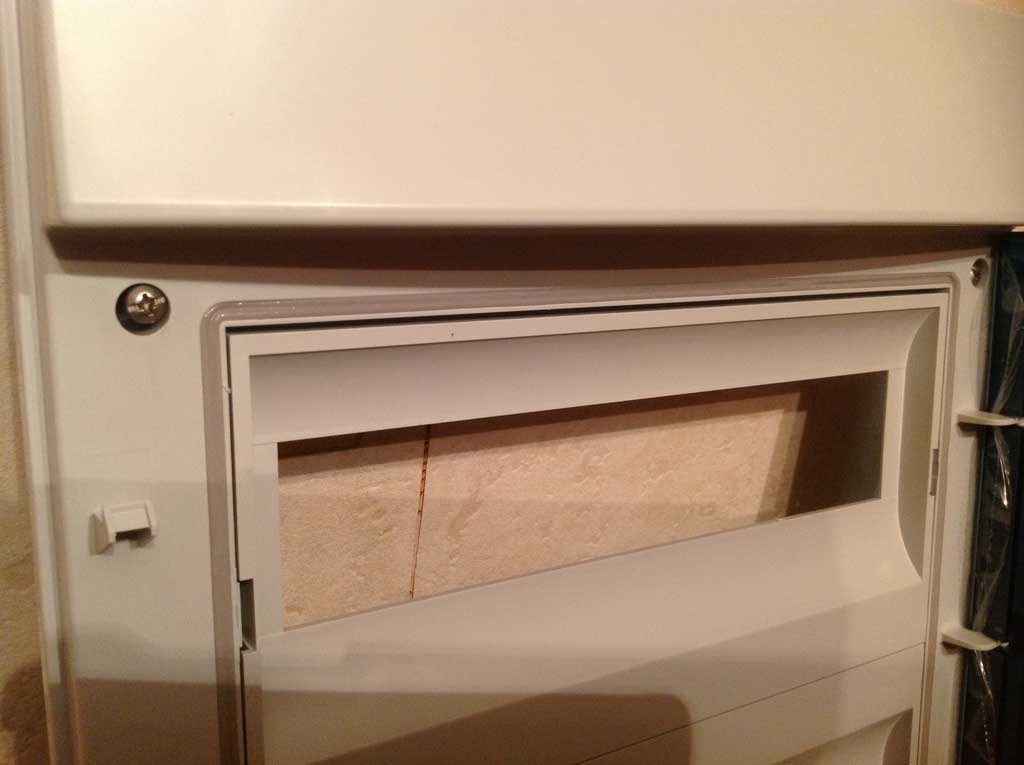

Передняя панель и дверца:
Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей Краткий обзор электрощита Mistral65 на 48 модулей


Прилагаемая к щиту инструкция - mistral-instrukciya.pdf.zip [300,33 Kb] (cкачиваний: 37)
