Подключение УЗМ-51, а также РН-111М в качестве вольтметра и РМТ-101 в качества амперметра
Для дачи я предварительно закладывал возможность использования альтернативного источника питания - или генератора или Источника Бесперебойного Питания (ИБП)
В электро щите я изначально планировал использовать следующие модульные устройства:
УЗМ-51М от Меандра - для контроля входящего напряжения... чтобы вовремя произошло отключение сети: как от слишком низкого, так и от слишком высокого.
На декабрь 2015г стоимость в исполнении УХЛ4 (от -20 до +55 градусов) составляет 2.200 руб
В исполнении УХЛ2 (от -40 до +55 градусов) составляет 2.420 руб
Занимает 2 модуля на дин рейке
От "Новатека" будут использоваться:
Однофазное реле напряжения РН-111М для работы в качестве вольтметра.
Занимает 2 модуля на дин рейке
Реле максимального тока РМТ-101 для работы в качестве амперметра.
Занимает 3 модуля на дин рейке.
Я изначально отказался от автоматического переключения источников питания при пропадании основного ввода.
Решил остановиться на ручном переключении при помощи реверсивного рубильника от ABB OT63F3C
Занимает 7 модуля на дин рейке.
Я не планировал использовать РМТ-101 и РН-111М совместно с контакторами для того чтобы разнести потребляемую нагрузку при повышении потребления максимального тока или при изменении входного напряжения.
По этому схем подключения данных устройств в этих режимах работы я рассматривать не буду.
Ниже будут варианты только при использовании их в качестве амперметра и вольтметра.
Инструкция УЗМ-51М в pdf -
Инструкция РМТ-101 в pdf -
Инструкция РН-111М в pdf -

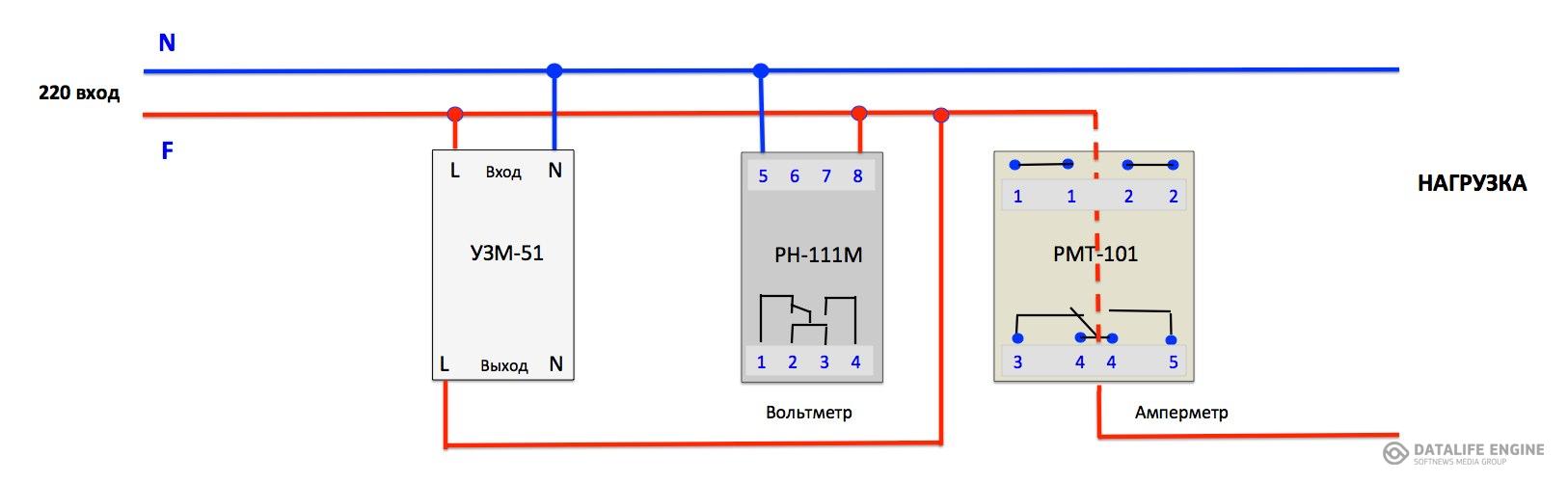

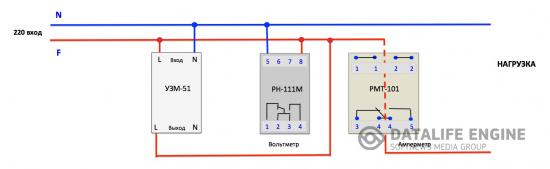

Вот схема соединения УЗМ-51М, РМТ-101 и РН-111М
Для защиты РМТ-101 и РН-111М в цепи их питания можно использовать предохранители.
Например на 1-2А.
Для этого можно использовать или однополюсный автомат на соответствующий номинал или обычный плавкий предохранитель.
Например от ABB с индикаторной лампой сигнализирующей о перегорании предохранителя.
Каталожный номер такого предохранителя - M4/8.SFL

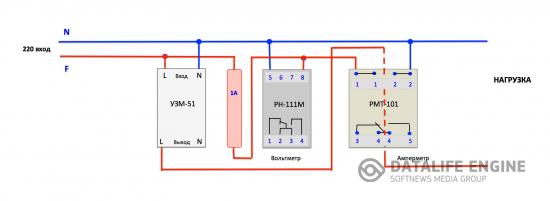

Вариант с использованием одного предохранителя:

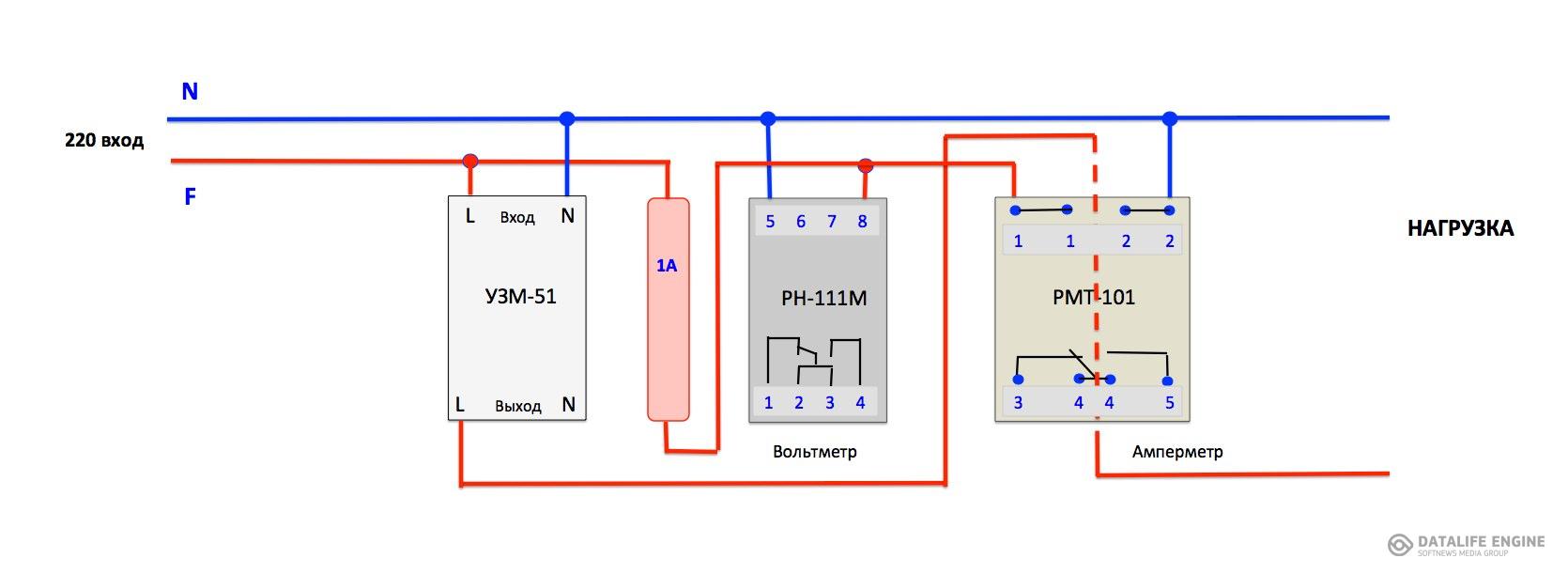

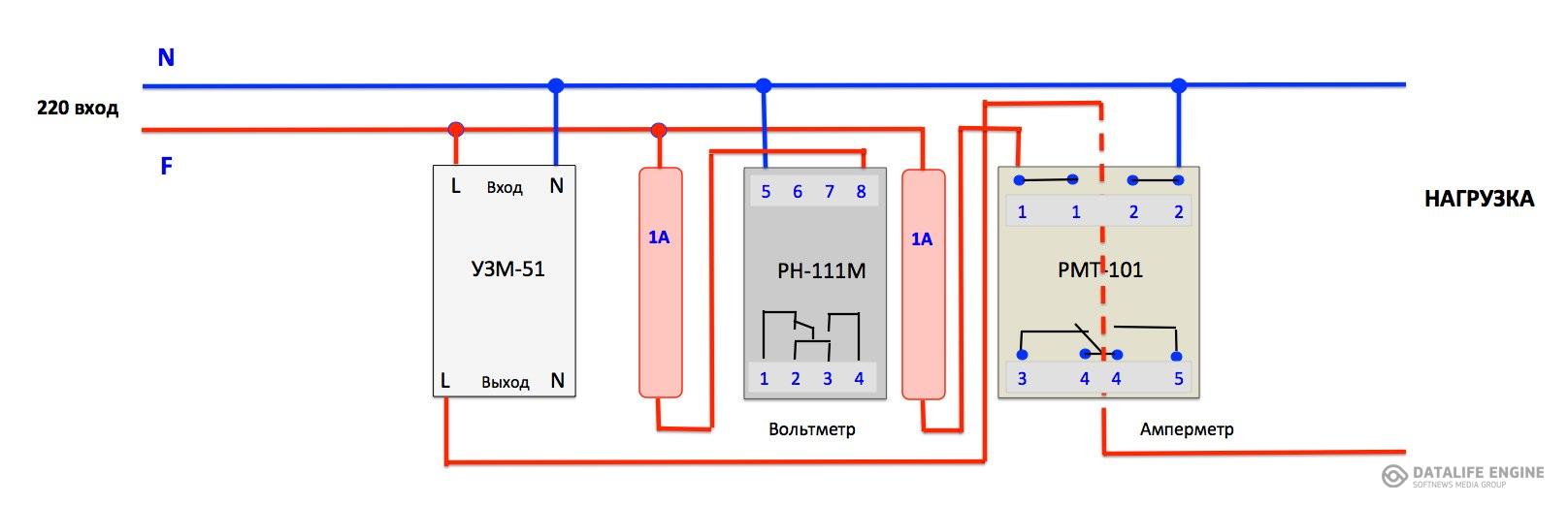

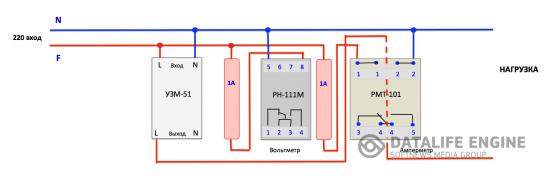

Вариант с использованием двух предохранителей:
Идем далее...
При использовании в качестве альтернативного источника питания генератора замечено, что УЗМ-51 стоящий после него работает не совсем корректно.
Чтобы подобного у меня не случалось было решено переместить его непосредственно ближе к основному вводу.

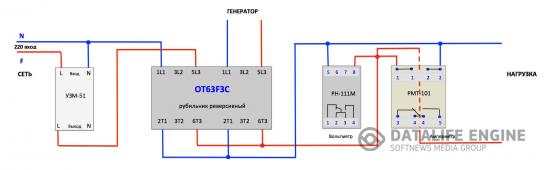

Соответственно схема с реверсивным рубильником OT63F3C будет следующей (без предохранителей пока):
Можно проверить в работе...

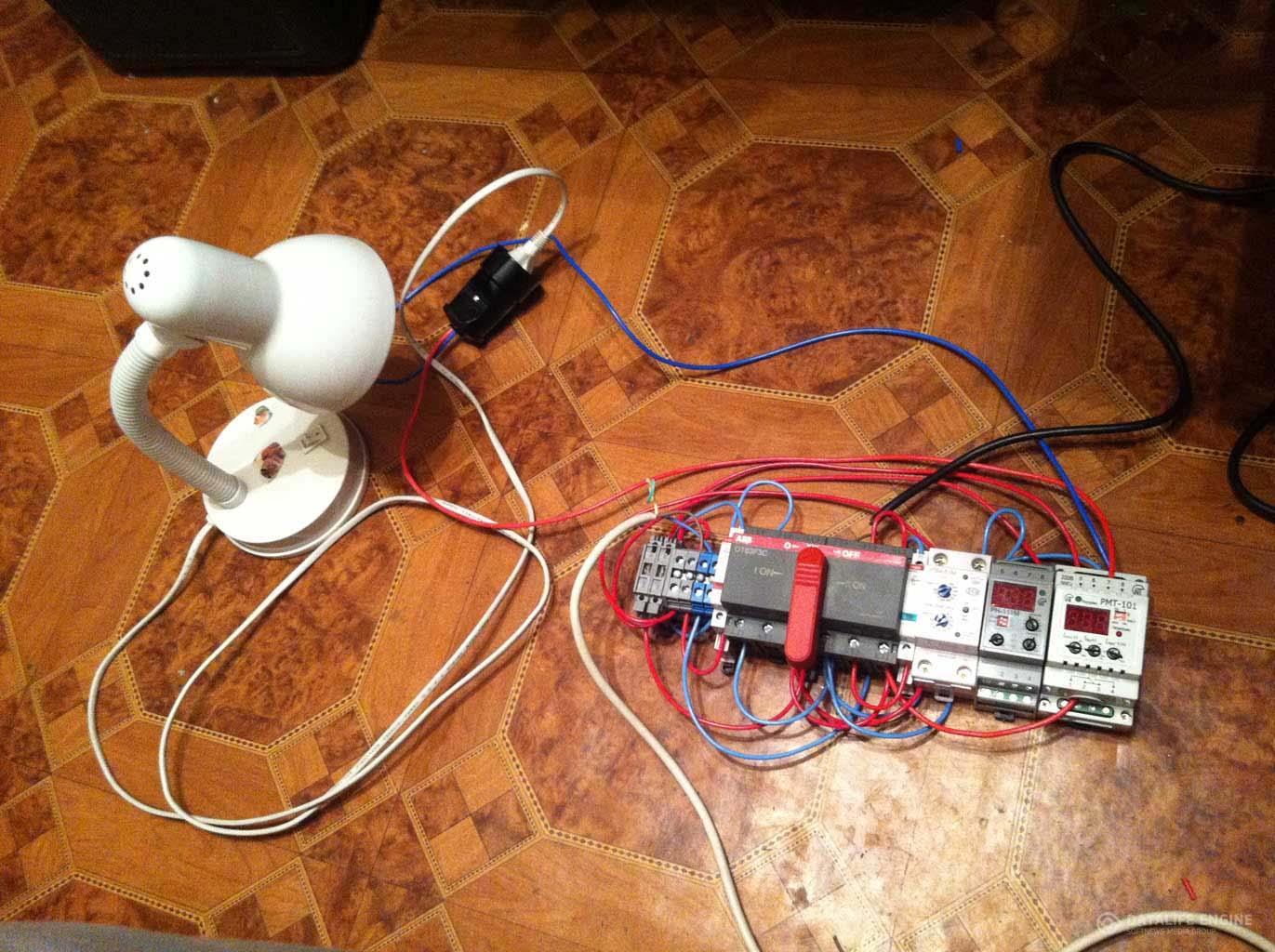

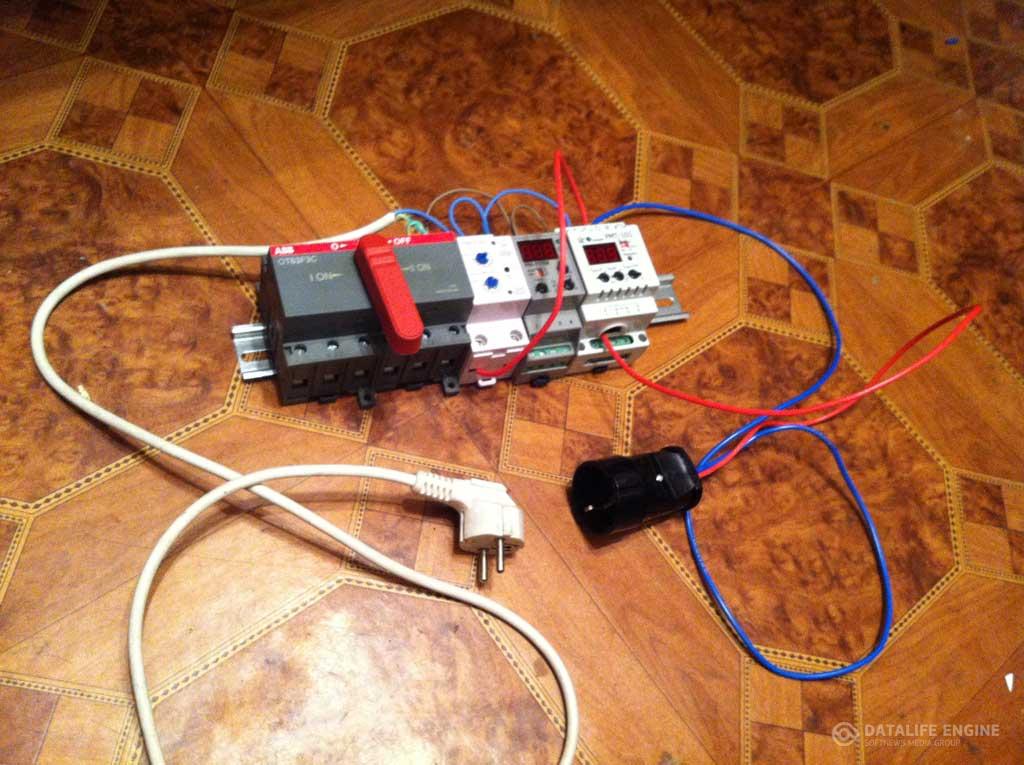

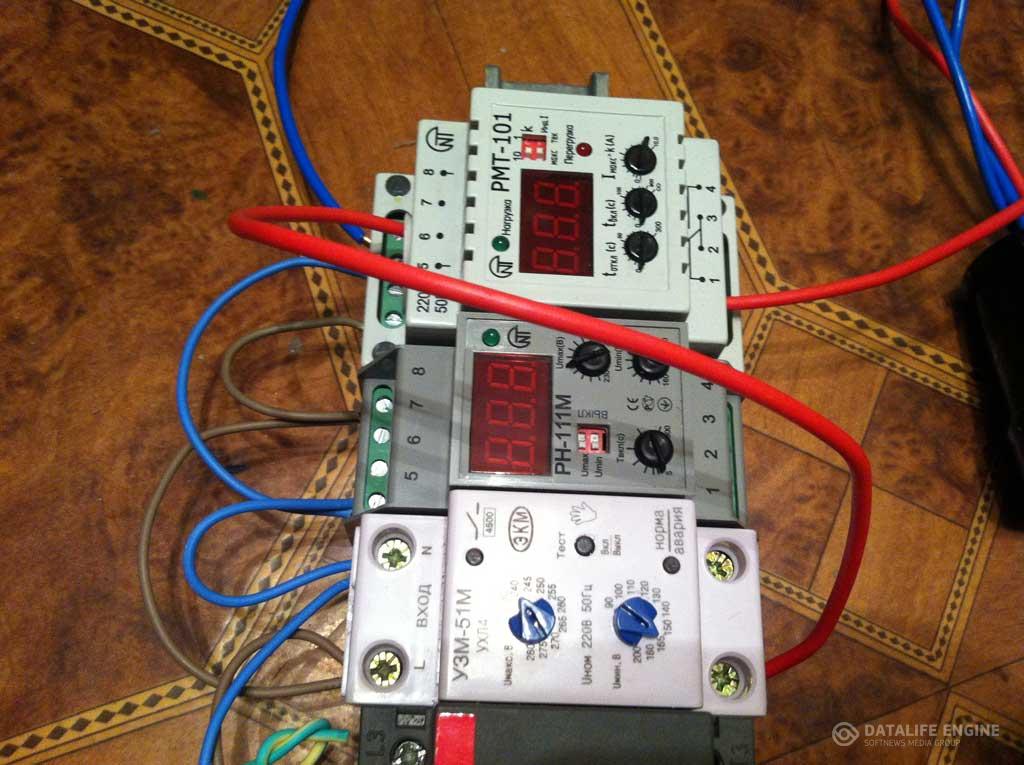

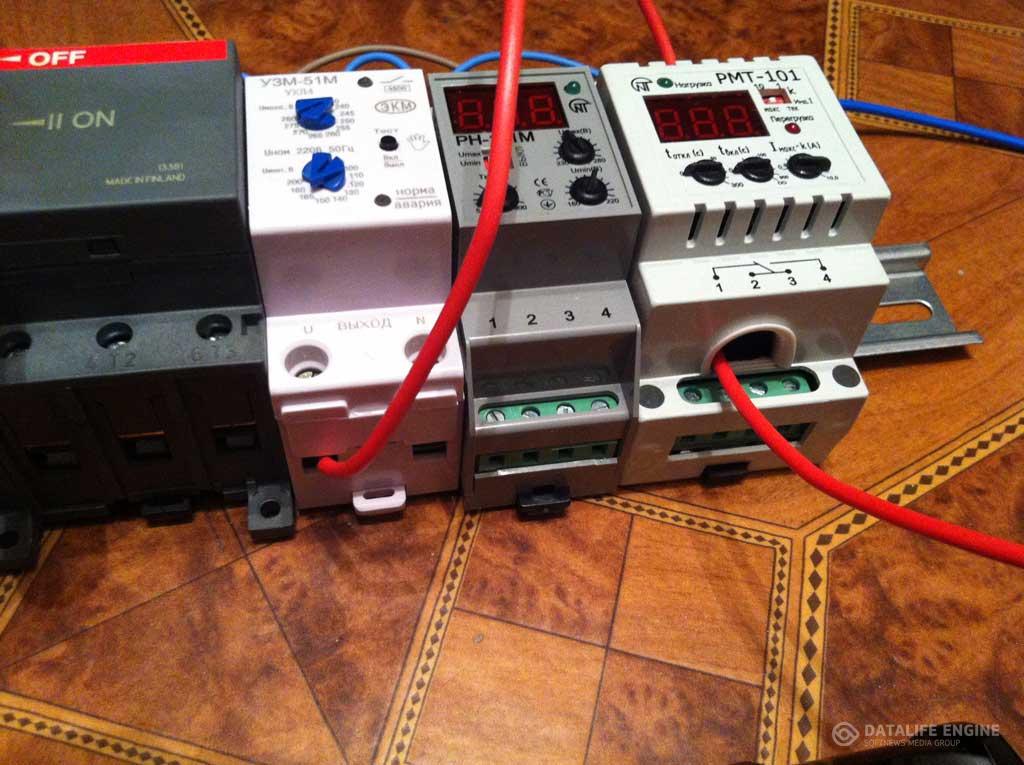

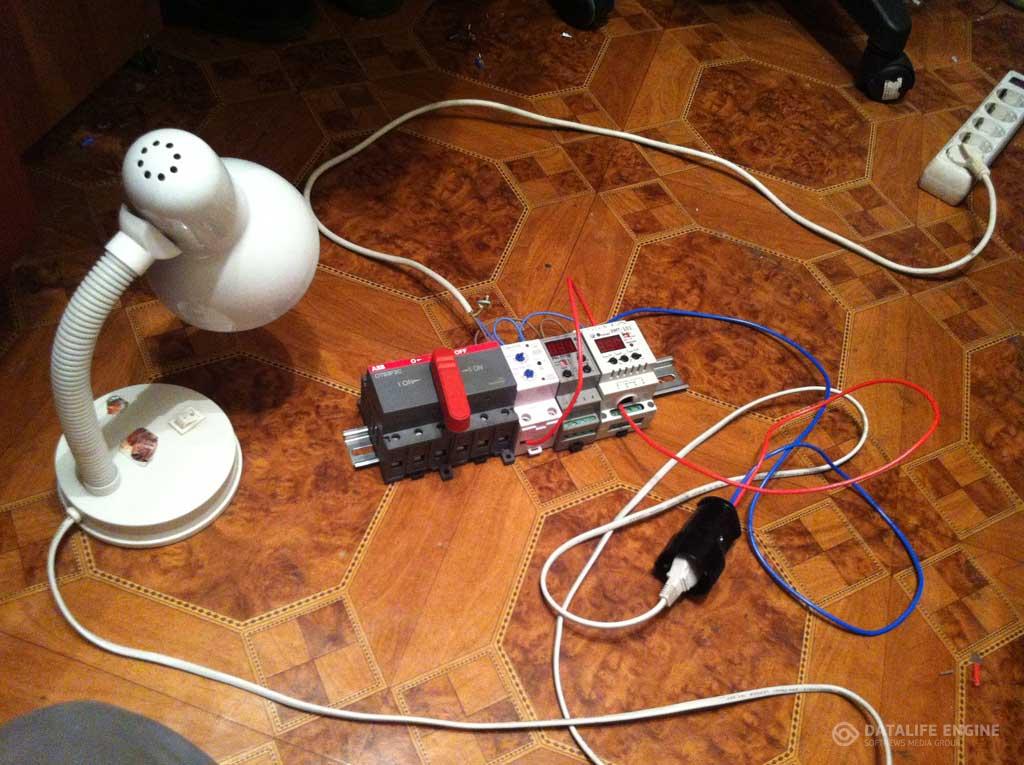

Собираем временную сборочку.
Для этого я не использовал наконечники для опрессовки кабеля.
Рубильник я просто поставил на дин рейку не подключив.

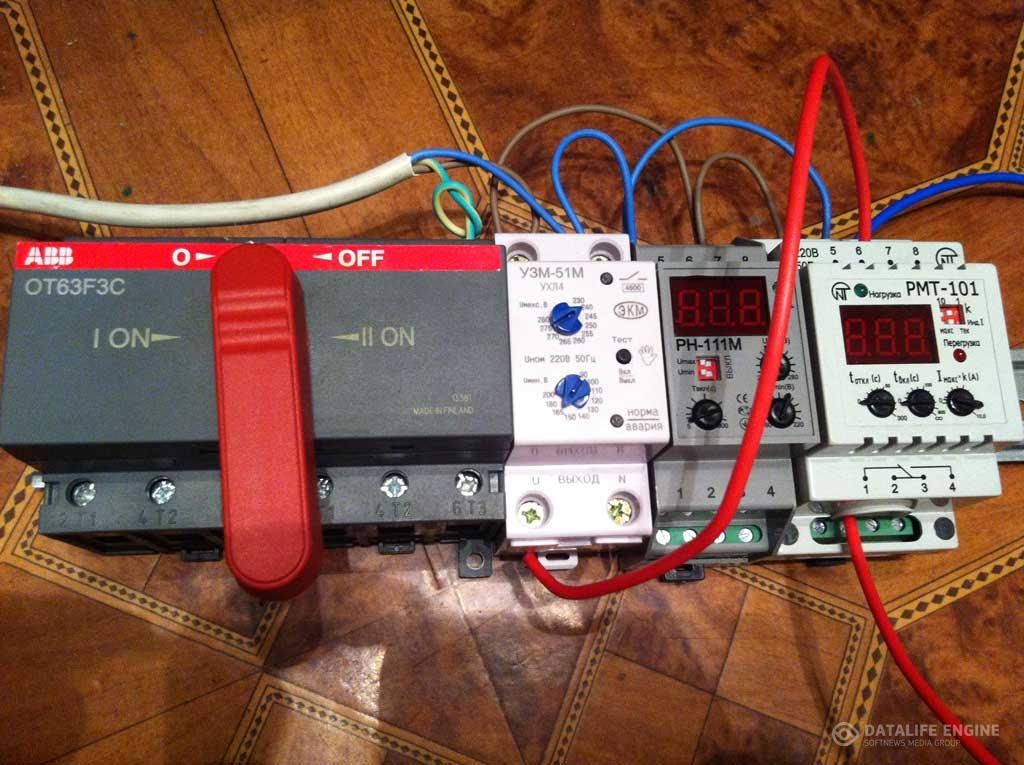

Лампа пока не подключена...

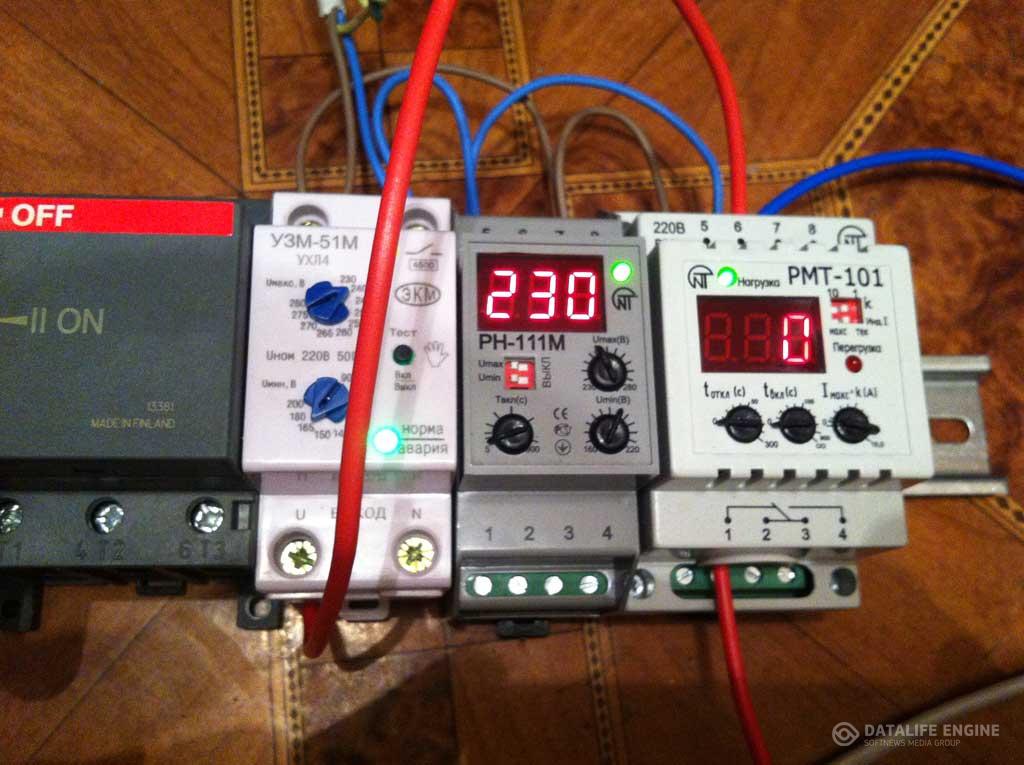

...По этому на индикаторах видно только напряжение в сети и нулевое значение на амперметре.

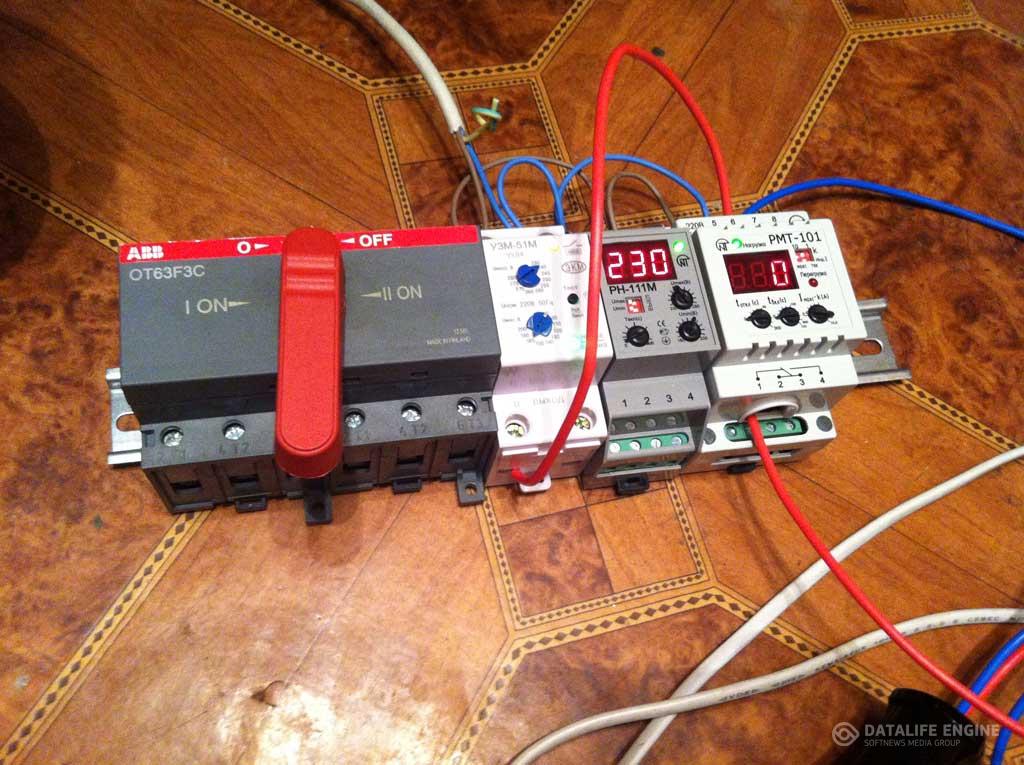

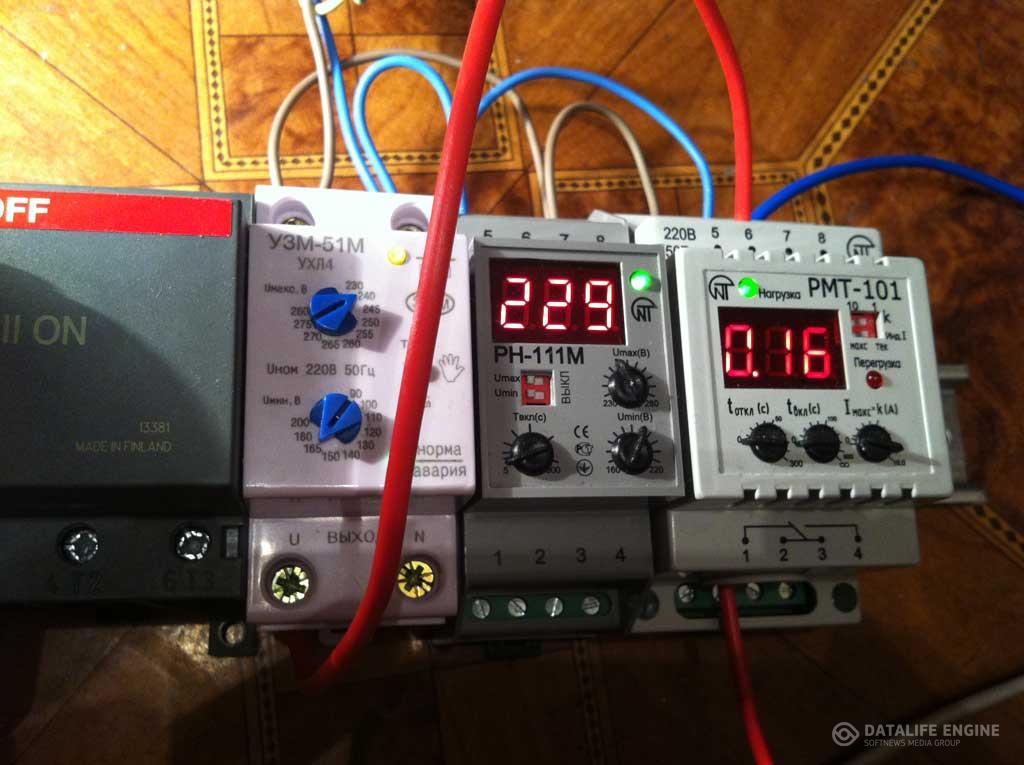

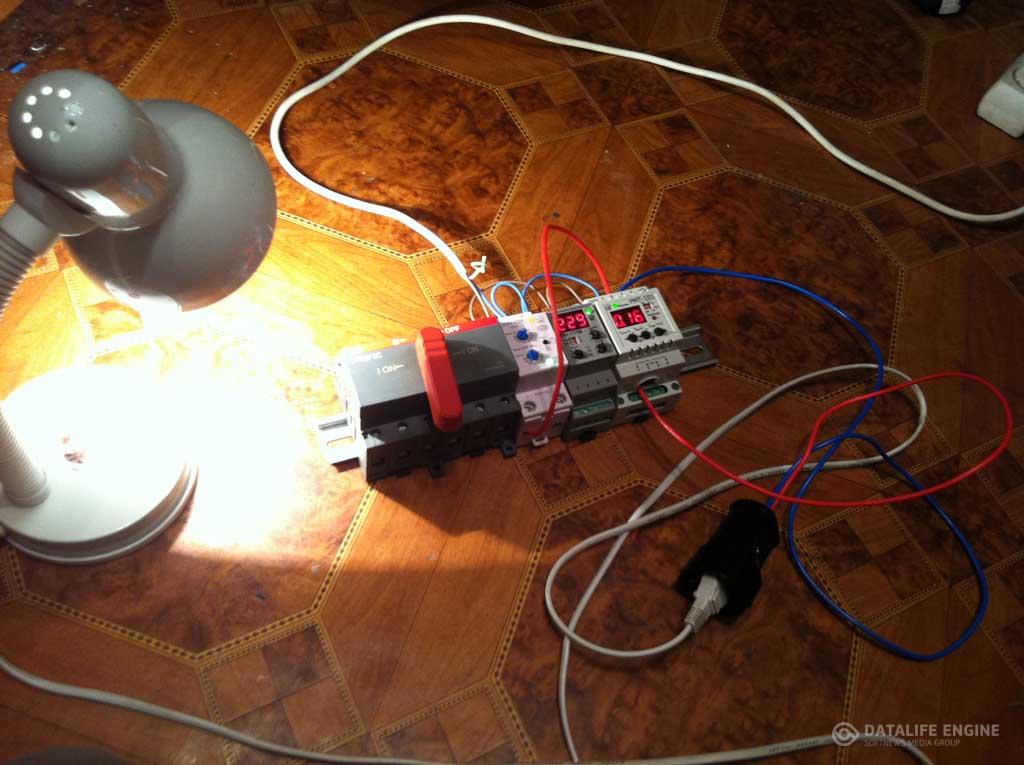

Как только включаем лампу - и сразу видим сколько она потребляет:
Возвращаемся к теме о том, что УЗМ-51 лучше всего ставить на линии питания, но не генератора.
В данном случае у нас вольтметр и амперметр оказываются за рубильником.
Вроде все нормально и это будет работать как надо за исключением одного НО:
- Мы не сможем посмотреть при каком входном напряжении произошло срабатывание нашего УЗМ-51.
По этой причине я поставлю РН-111М перед УЗМ-51.

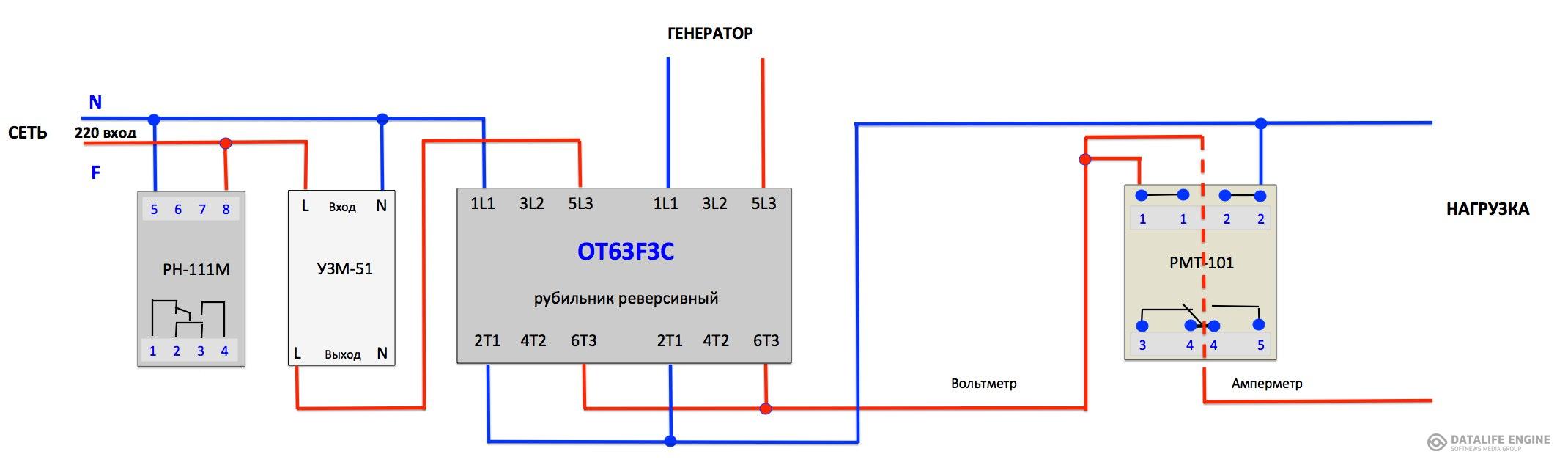

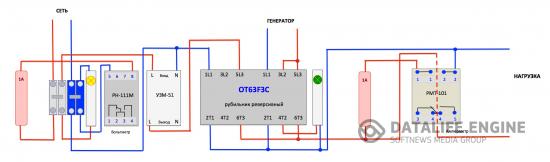

В этом случае наша схема будет такой:
Идем далее...
Лично мне интересно знать - приходит ли напряжение от столба в дом и работает ли генератор/ИБП при подключении нагрузки ко второму источнику.
Для этих целей я на входе ставлю лампочку и такую же ставлю после рубильника, которая будет загораться в том случае, когда питание от генератора/ИБП подано и рубильник включен на них.
Лампочки можно использовать дорогие но тонкие (на 0.5 модуля) от ABB:
- E219-C 2CCA703401R0001 красная лампа
- E219-D 2CCA703402R0001 зеленая лампа
- E219-E 2CCA703403R0001 желтая лампа
Или дешевые одномодульные от ИЕК:
- ЛС-47 (красная) MLS10-230-K04
- ЛС-47 (желтая) MLS10-230-K05
- ЛС-47 (зеленая) MLS10-230-K06

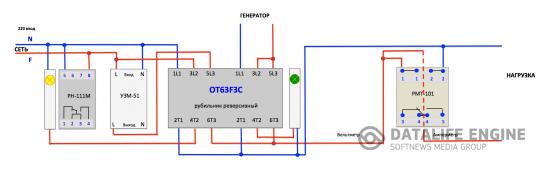

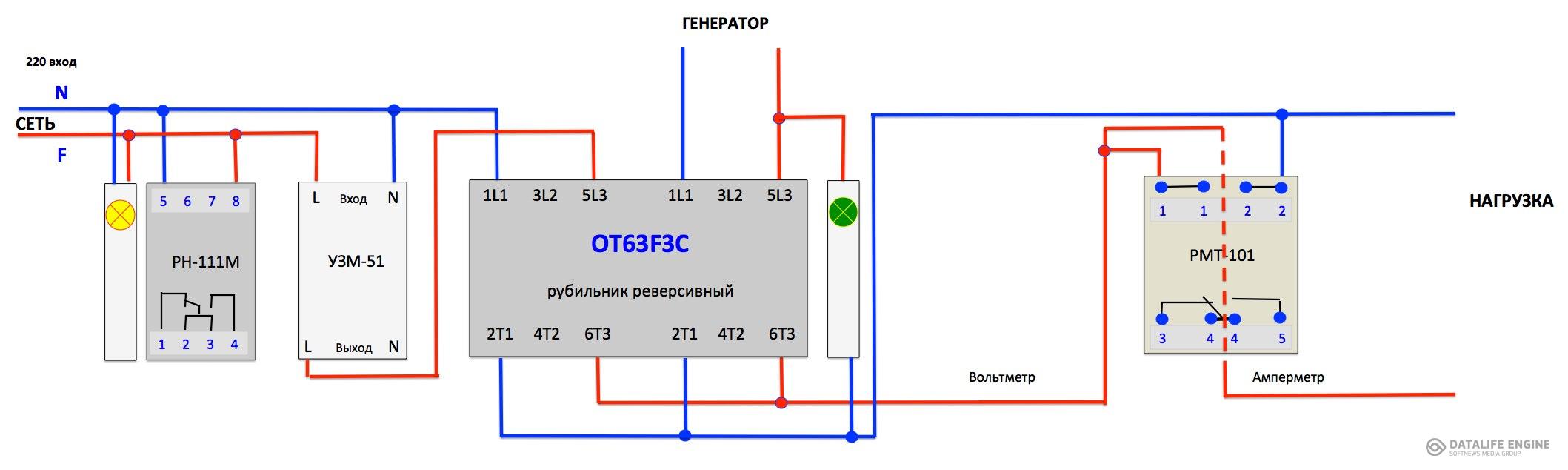

Вот схема:
Все хорошо, но здесь при наличии питания от генератора зеленая лампочка будет светиться всегда, а хотелось бы чтобы она включалась только тогда, когда рубильник будет повернут на второй источник.

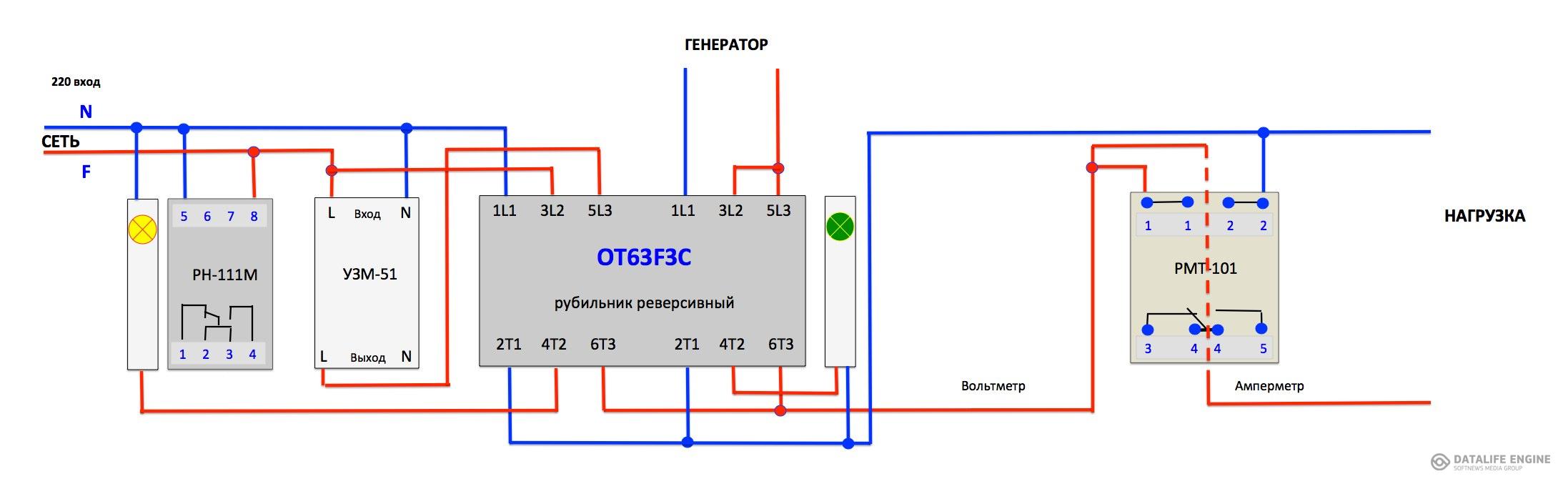

Для этого используем такую схему:
В этом случае как желтая, так и зеленая лампы будут включаться только после того как мы повернем рубильник в ту или иную сторону.
Для этого мы использовали средний свободный контакт у рубильника.
Но лично мне больше нравится вариант когда желтая лампочка светится всегда не зависимо от того в какую сторону рубильник включен - это как дополнительный сигнализатор того, что напряжение от столба подается.

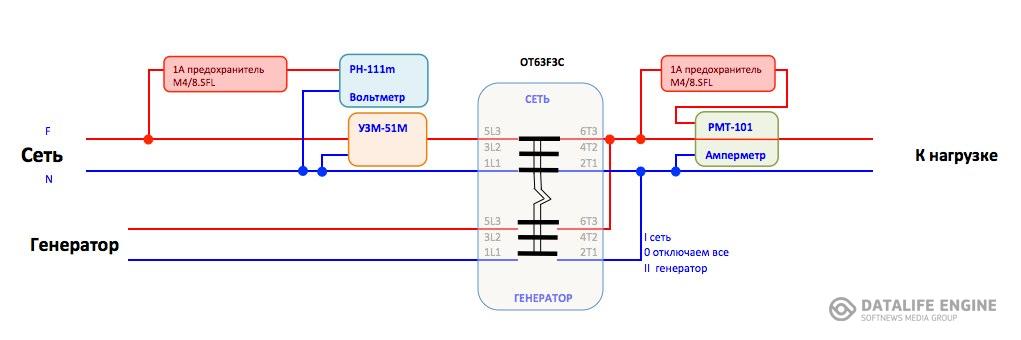

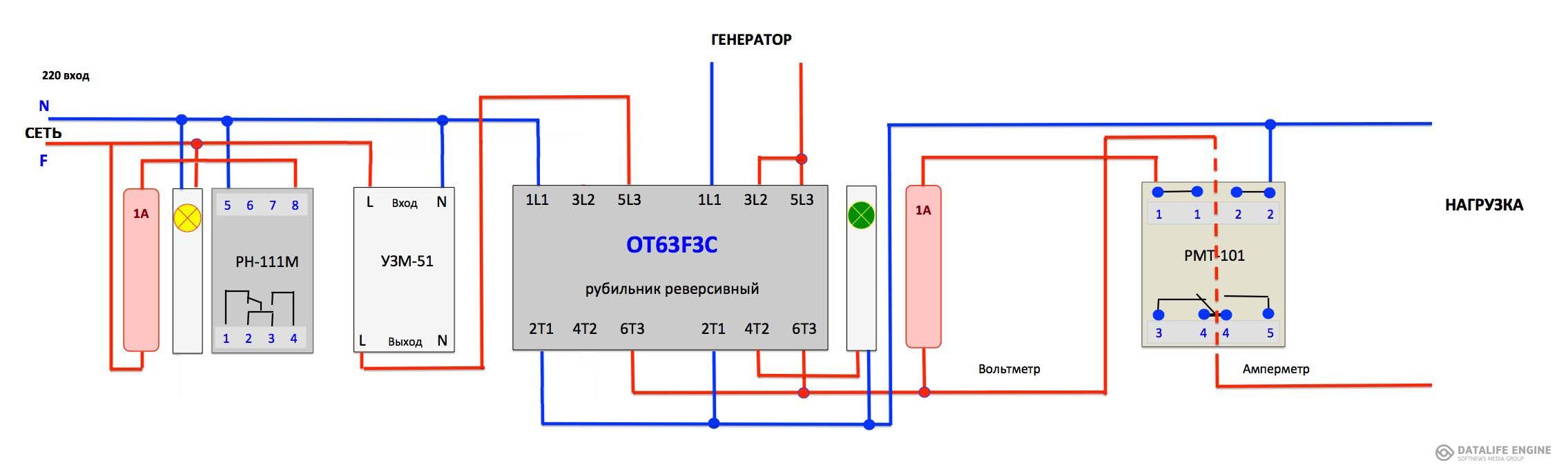

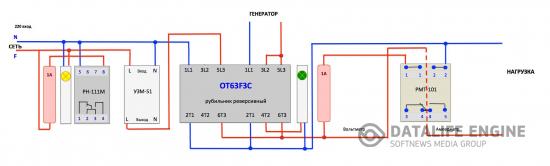

Вот схема с предохранителями:
Вот эта схема с дополнительно расположенными клеммами на входе для подключения входных кабелей и разводки:
В качестве входных клемм я буду использовать клеммы на 10кв.мм от ABB.
Вообще можно использовать клеммы следующих видов (с каталожным номером):
На 16мм.кв
M16/12N серая 1SNA105129R2300 (1SNA115129R1400)
M16/12N синяя 1SNA125129R1600 (1SNA125129R1600)
М16/12 жел/зел 1SNA165453R2300 (1SNA165130R2300)
На 10мм.кв
M10/10 серая 1SNA115120R1700
M10/10N синяя 1SNA125120R1100
M10/10P жел/зел 1SNA165115R1000
На 6мм.кв
M6/8 серая 1SNA115118R1100
M6/8N синяя 1SNA125118R1300
M6/8N жел/зел 1SNA165114R1700
На 4мм.кв
M4/6 серая 1SNA115116R0700
M4/6N синяя 1SNA125116R0100
M4/6P желто-зеленая 1SNA165113R1600
На 2,5мм.кв
MА2,5/5 серая 1SNA115486R0300
MА2,5/5 синяя 1SNA125486R0500
MА2,5/5 желто-зеленая 1SNA165488R2700
Для них (при необходимости) есть перемычки, которыми можно соединять клеммы между собой для увеличения посадочных мест для крепления кабеля.
Для примера дам несколько позиций:
ABB BJM62/2 Перемычка винтовая в сборе на 2 полюса для клемм D4/6 1SNA173217R2600
ABB BJM62/3 Перемычка винтовая в сборе на 3 полюса для клемм D4/6 1SNA173218R0700
ABB BJM62/4 Перемычка винтовая в сборе на 4 полюса для клемм D4/6 1SNA173219R0000
ABB BJM62/5 Перемычка винтовая в сборе на 5 полюсов для клемм D4/6 1SNA173221R2200
ABB BJM62/10 Перемычка винтовая в сборе на 10 полюсов для клемм D4/6 1SNA173226R2700

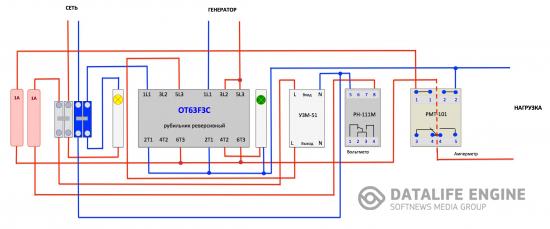

Итак с использованием клемм схема у меня получается такой:

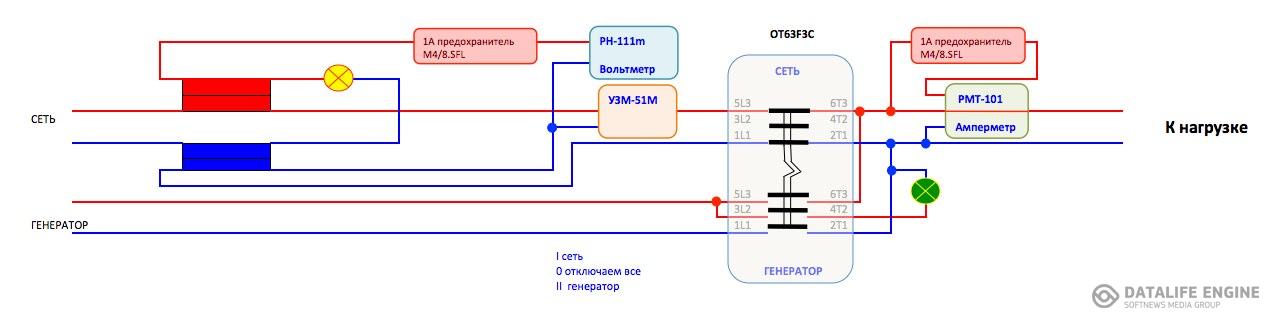

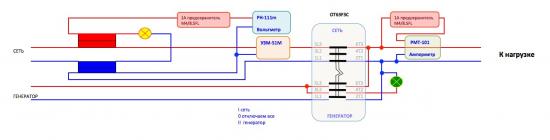

А учитывая, что все блоки будут стоять после рубильника, то линии соединения всех модулей будут такими:

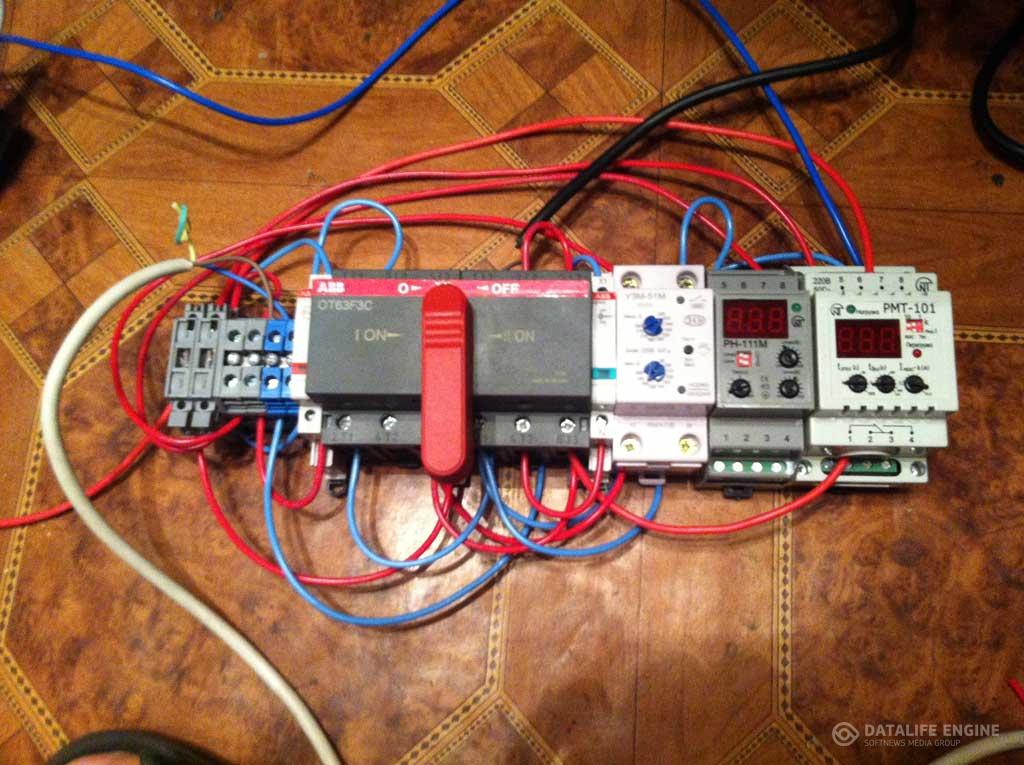

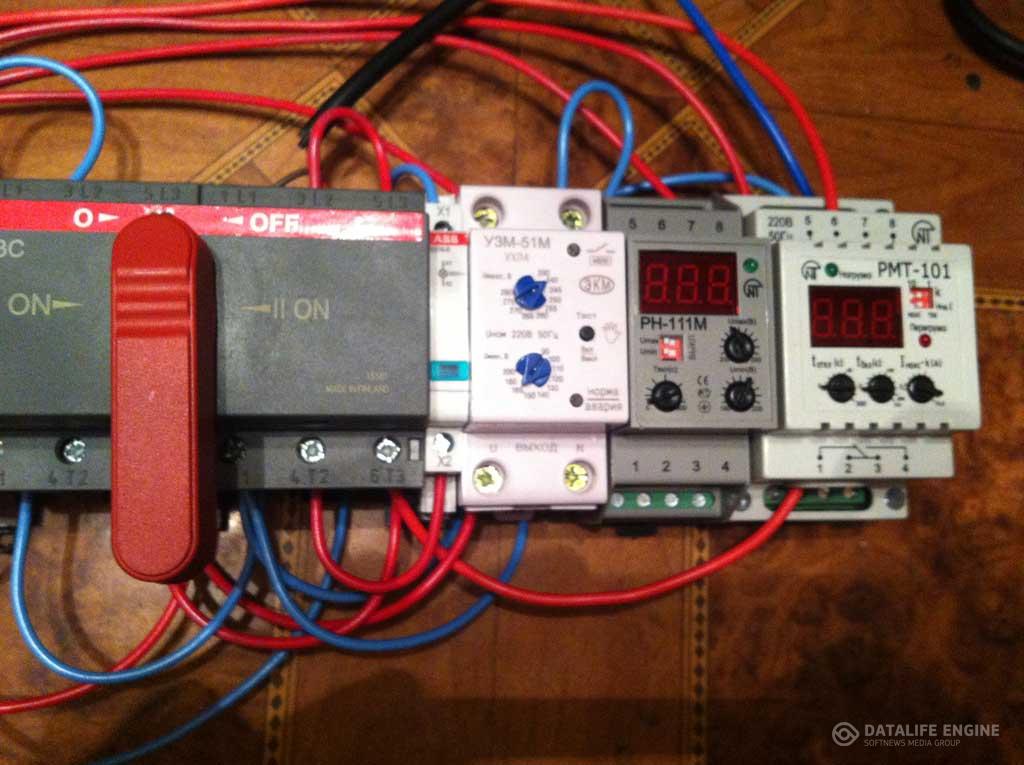

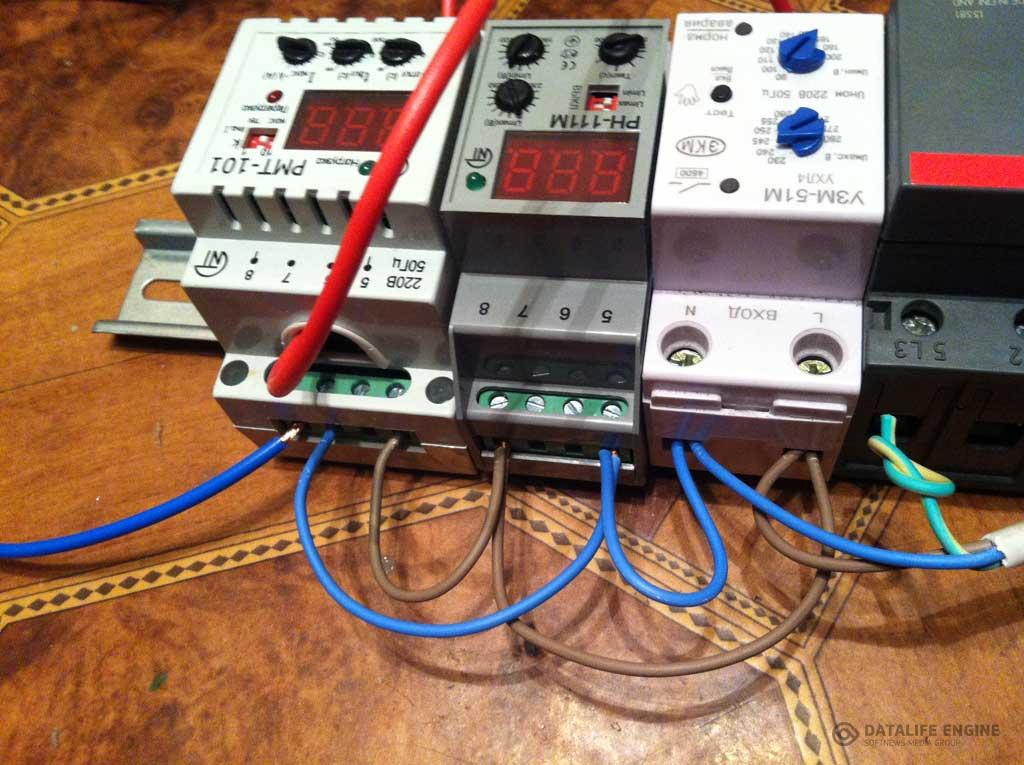

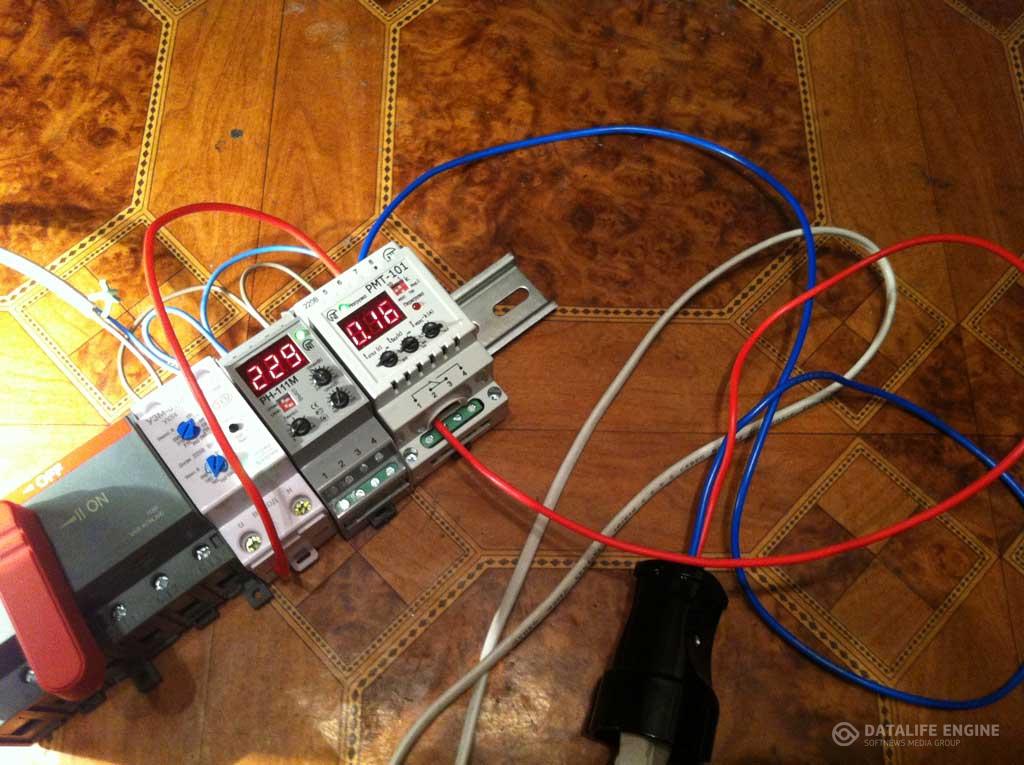

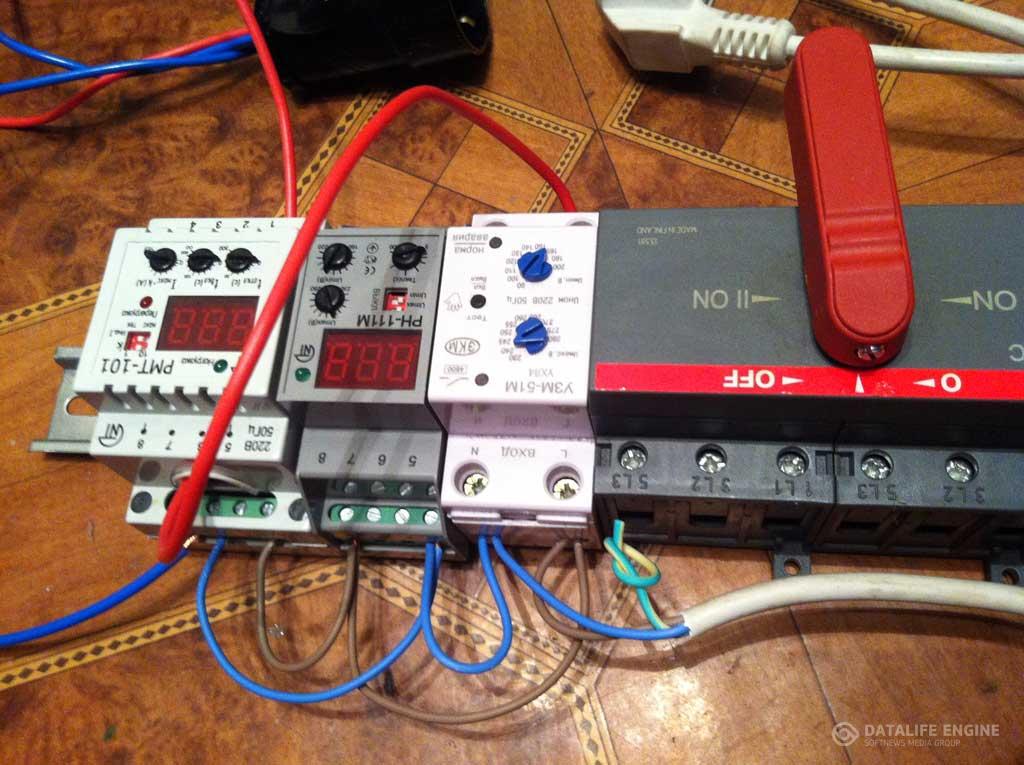

Ниже можно посмотреть как это выглядит на живом ТЕСТОВОМ сборе.

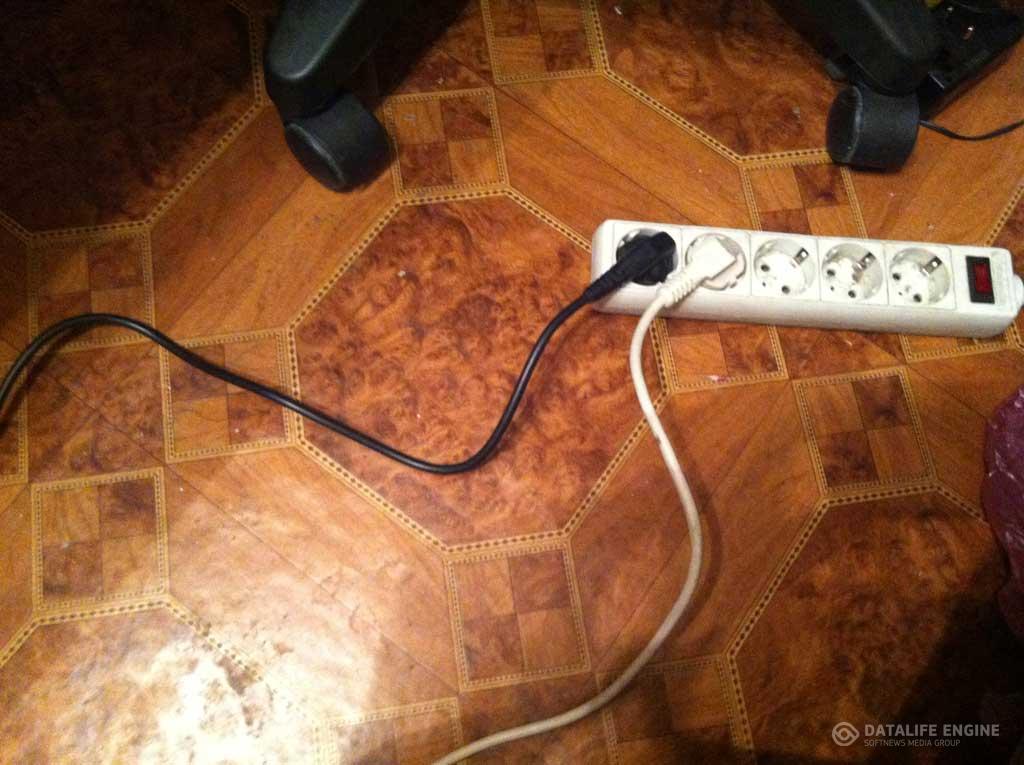

В качестве двух источников входного напряжения я использовал одну сеть.
Для этого я просто сделал две вилки с проводом который подключил в соответствующие контакты.

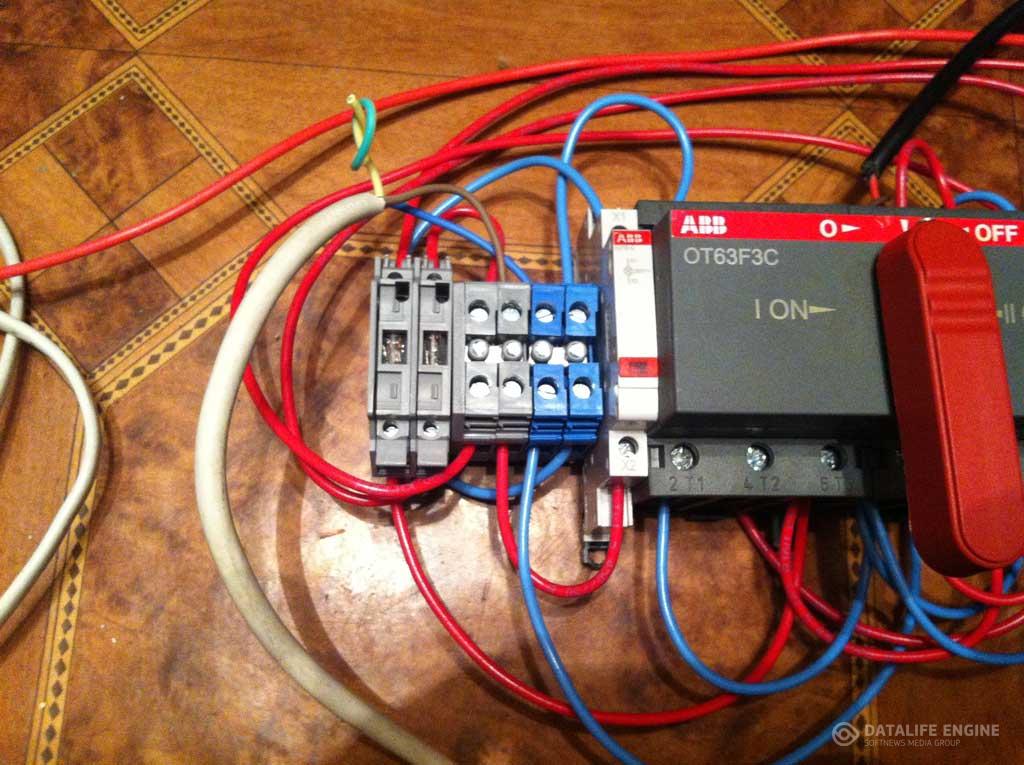

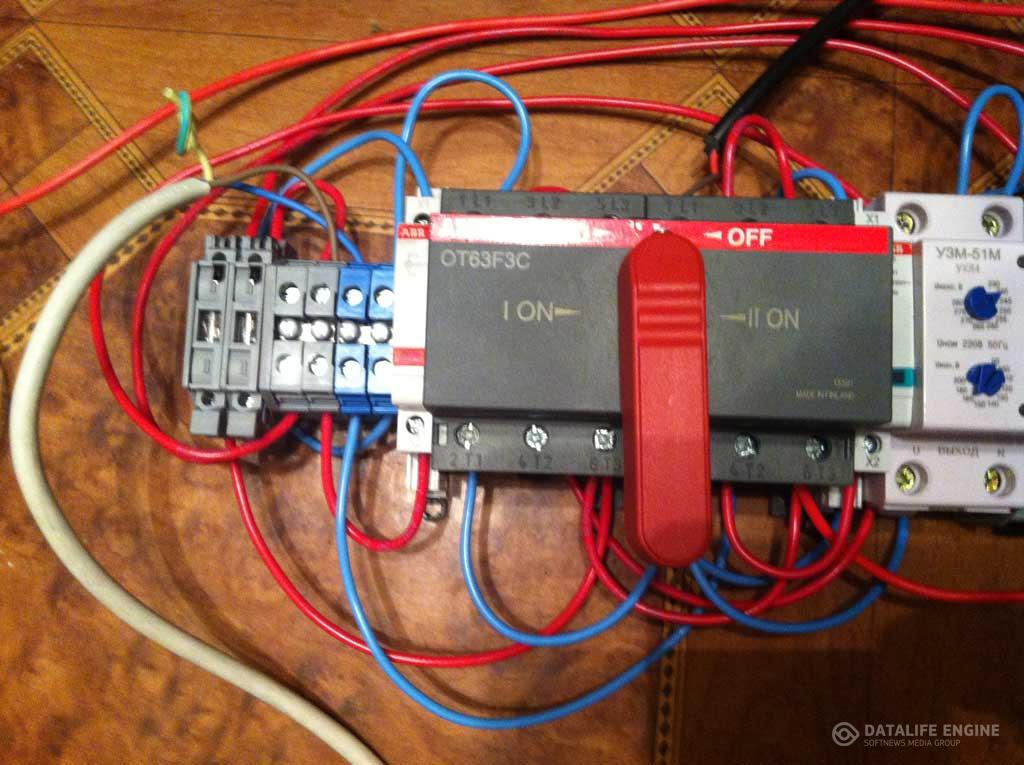

Слева стоит пара предохранителей, за ними два сдвоенных клеммных блока.
