Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9

Дачник

28-01-2016, 13:15
Просмотров: 3081

Недавно дополнительно к имеющемуся приобрел звуковой сигнализатор Резвун-9, который дает прерывистый звуковой сигнал (как у автомобилей некоторых при движении задним ходом), свето-звуковой сигнализатор Резвун-8 зеленого цвета и более "продвинутый" свето-звуковой сигнализатор Резвун-9.

Решил проверить их все вместе.
Быстренько набросал схему, собрал и протестировал.
Записал также видео на котором видно как работает каждый из сигнализаторов.

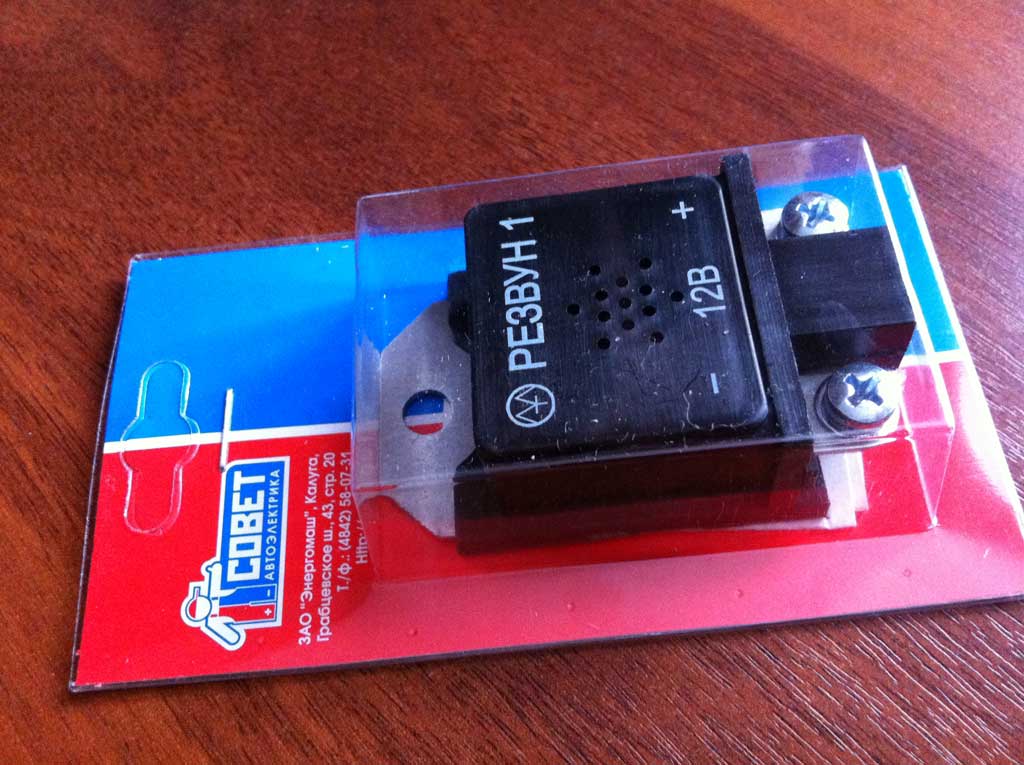

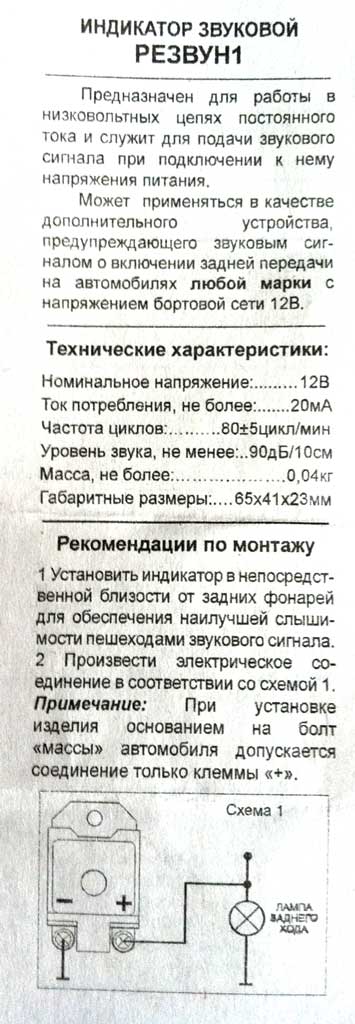

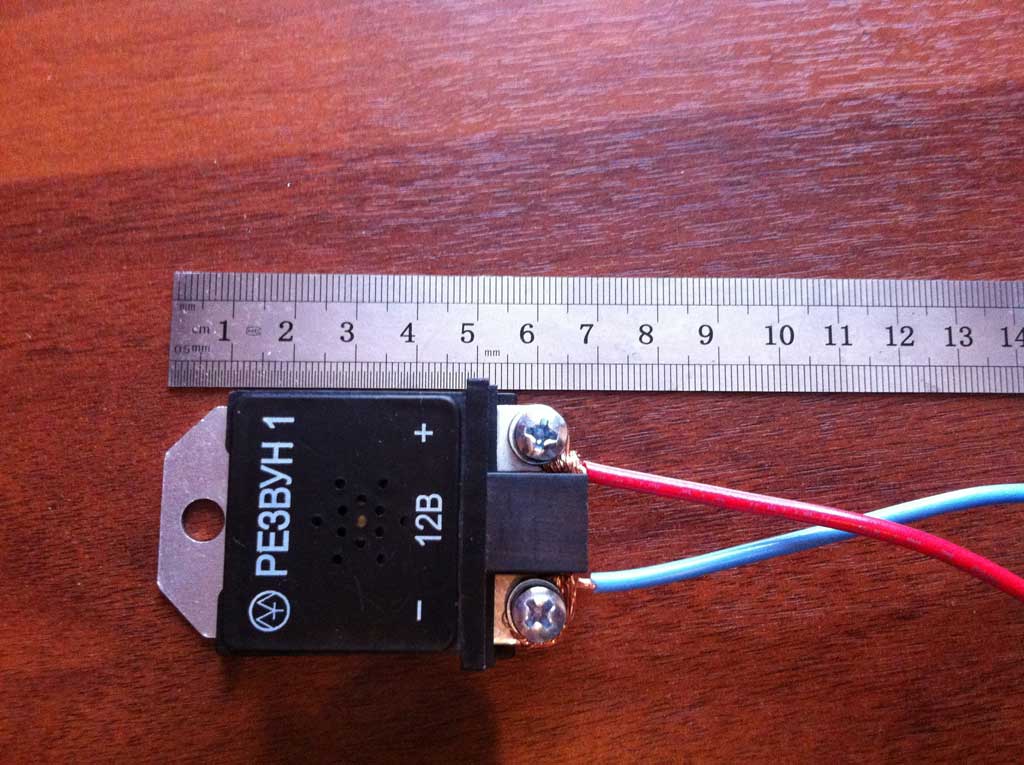

Резвун-1
Дает прерывистый сигнал, питается от постоянного напряжения 12 вольт.
Размеры: 65х41х23 мм
Питающие провода крепятся через винтовые зажимы.

Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9 Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9 Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9

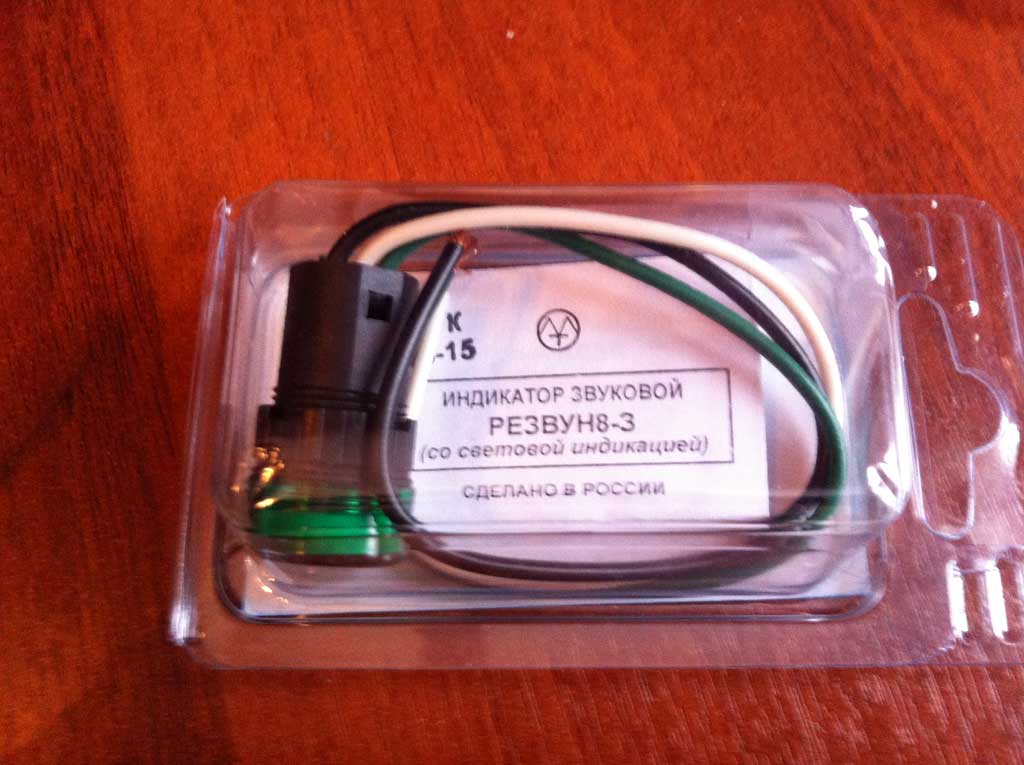

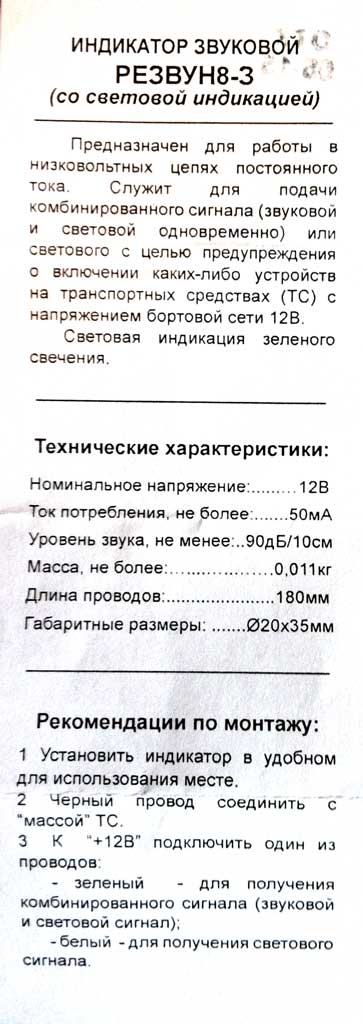

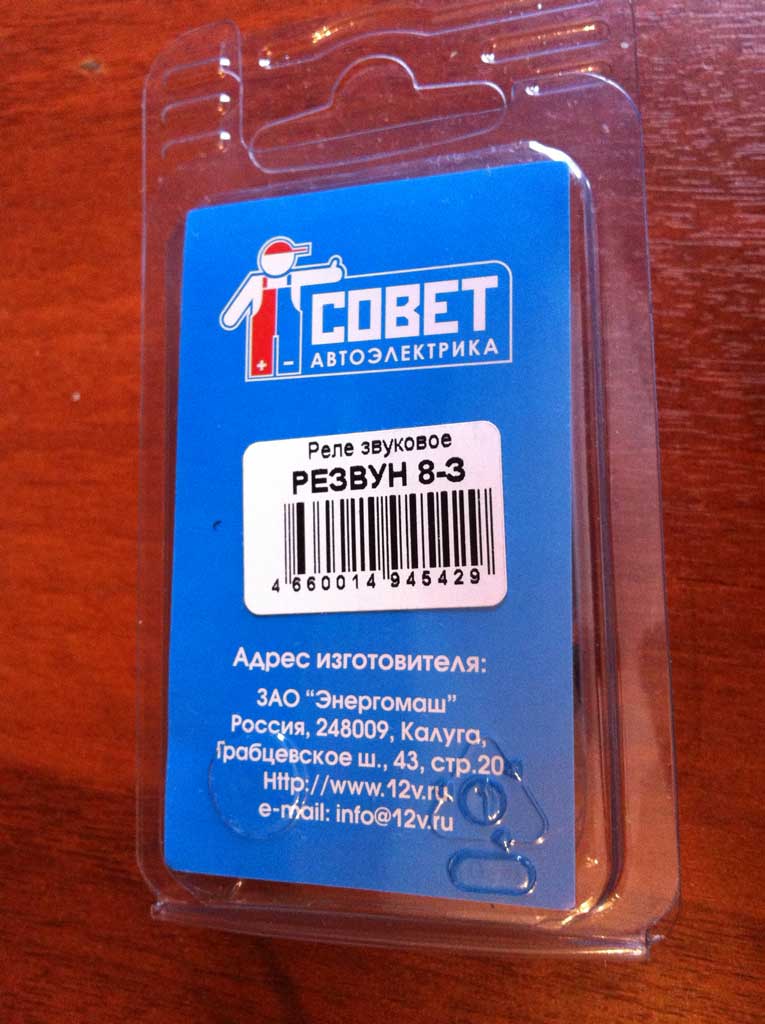

Резвун-8 З
Свето-звуковой сигнализатор.
Питается от постоянного напряжения 12 вольт.
Диаметр 20мм
Длина - 25мм

Минус 12 вольт подается на ЧЕРНЫЙ провод.
Плюс 12 вольт подается на БЕЛЫЙ провод - при этом сигнализатор работает только в режиме постоянного свечения. Звук при этом не подается.
ИЛИ
Плюс 12 вольт подается на ЗЕЛЕНЫЙ провод - в этом случае сигнализатор работает в режиме постоянной подачи звука и света.

Учтите, что +12 вольт подается ИЛИ на зеленый провод ИЛИ на белый провод.

Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9 Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9 Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9


Ранее мы уже рассматривали работу данного сигнализатора с циклическим реле времени - "Проверка циклического реле времени РВЦ-Р-15"

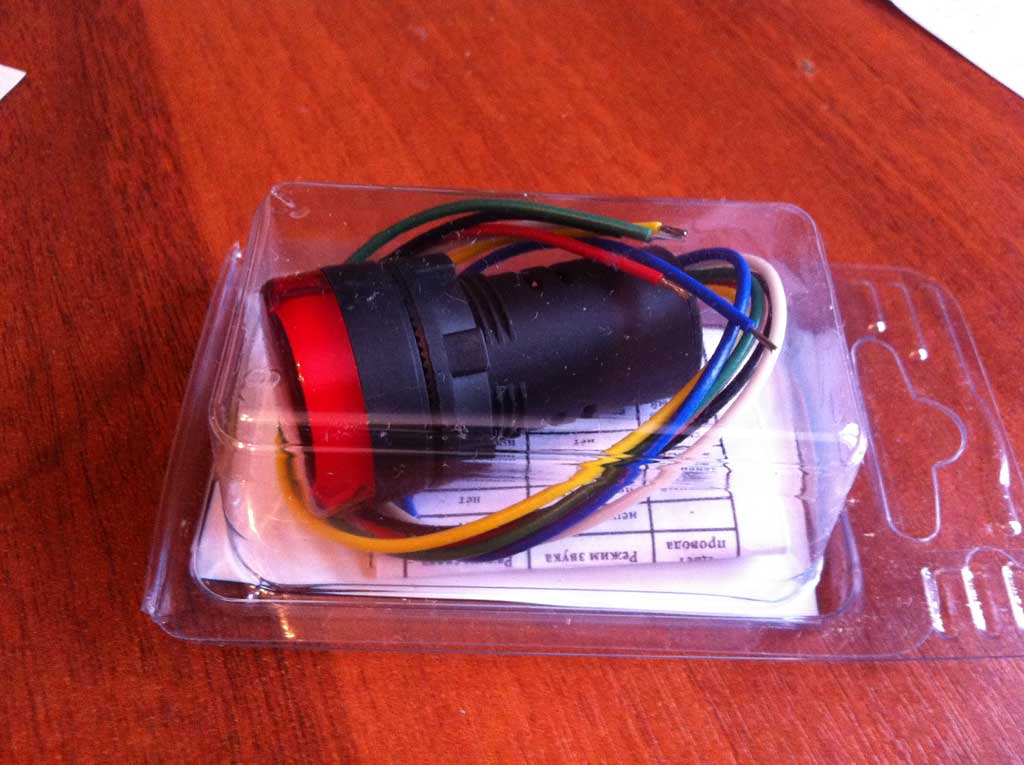

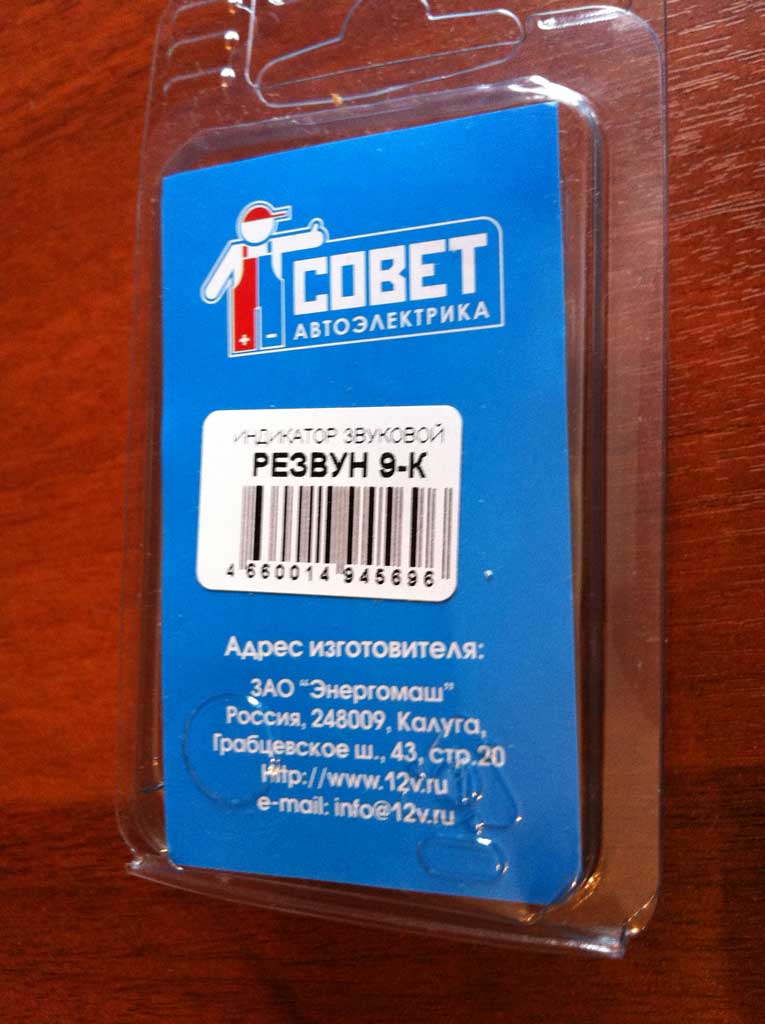

Резвун-9 К
Подобно предыдущему является свето-звуковым сигнализатором но с более расширенным функционалом.
Также имеет большие габаритные размеры:
Диаметр - 29 мм
Длина - 50 мм

Данный сигнализатор может работать:
- в длительном режиме - для этого белый провод не нужно использовать
- в кратковременном режиме ограниченном всеменем работы в 30 секунд - для этого надо белый провод подключить к "-12 вольт".

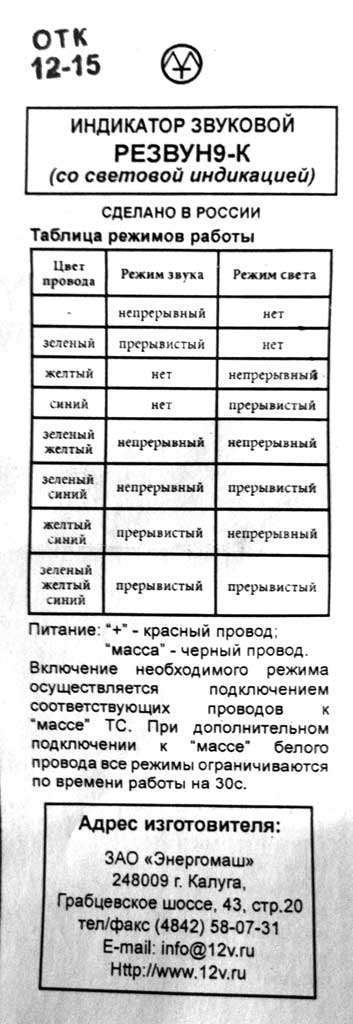

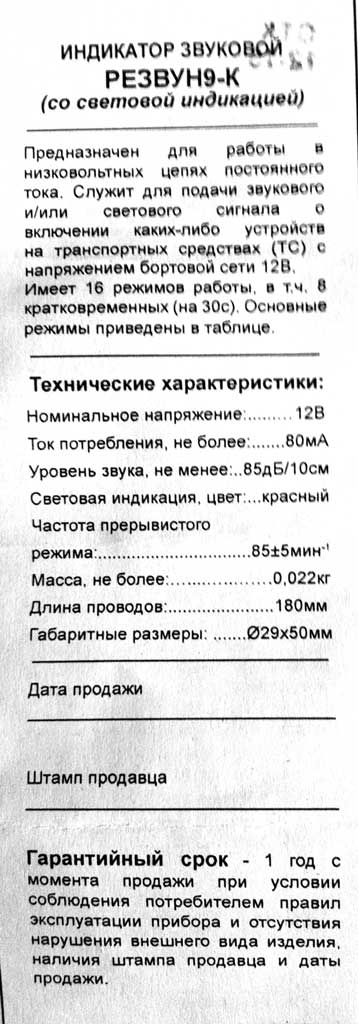

Варианты работы сигнализатора можно посмотреть в таблице приведенной на скриншоте, а также на видео.

Основной режим работы сигнализатора - непрерывных звуковой сигнал, что достигается подключением красного провода к +12 вольт и черного провода к -12 вольт.
Дополнительные режимы подключаются присоединением дополнительных проводов - желтого, зеленого и синего в той или иной последовательности к МИНУСУ.

Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9 Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9 Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9 Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9



По проверке все очень просто: подаем соответствующее питание на нужный нам провод сигнализатора.

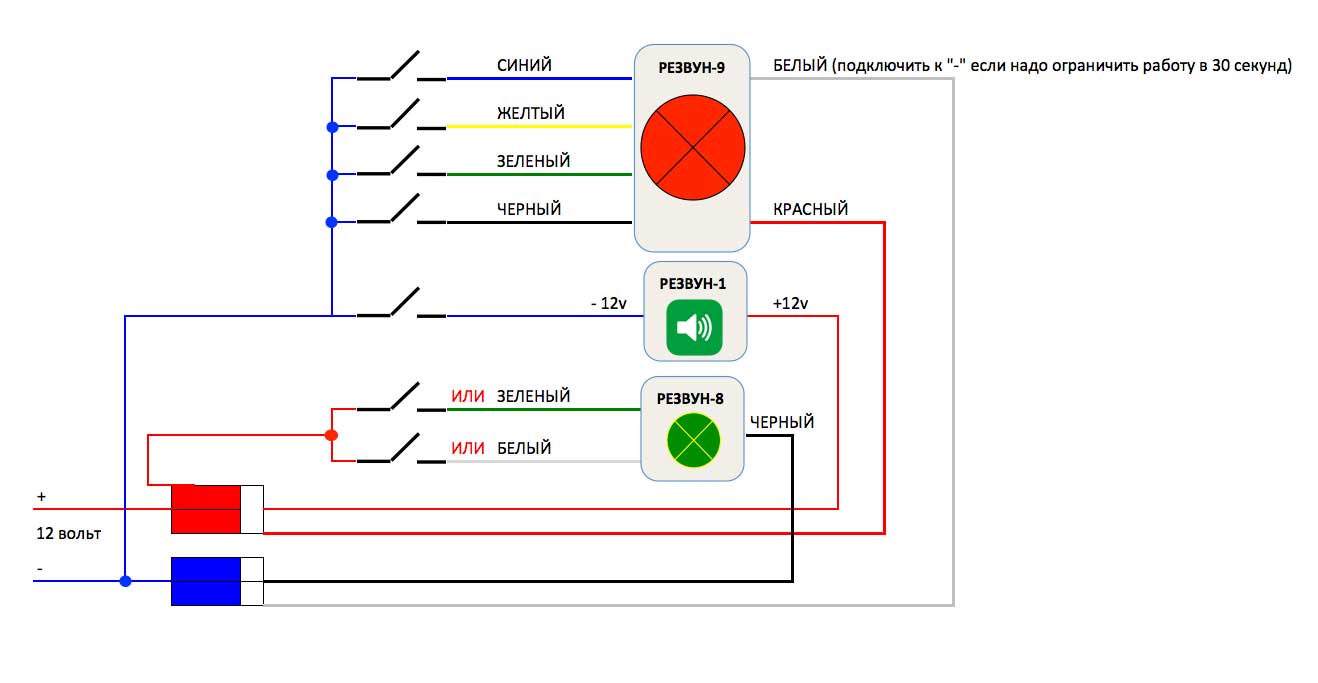

Я собрал для тестирования такую схему:

Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9

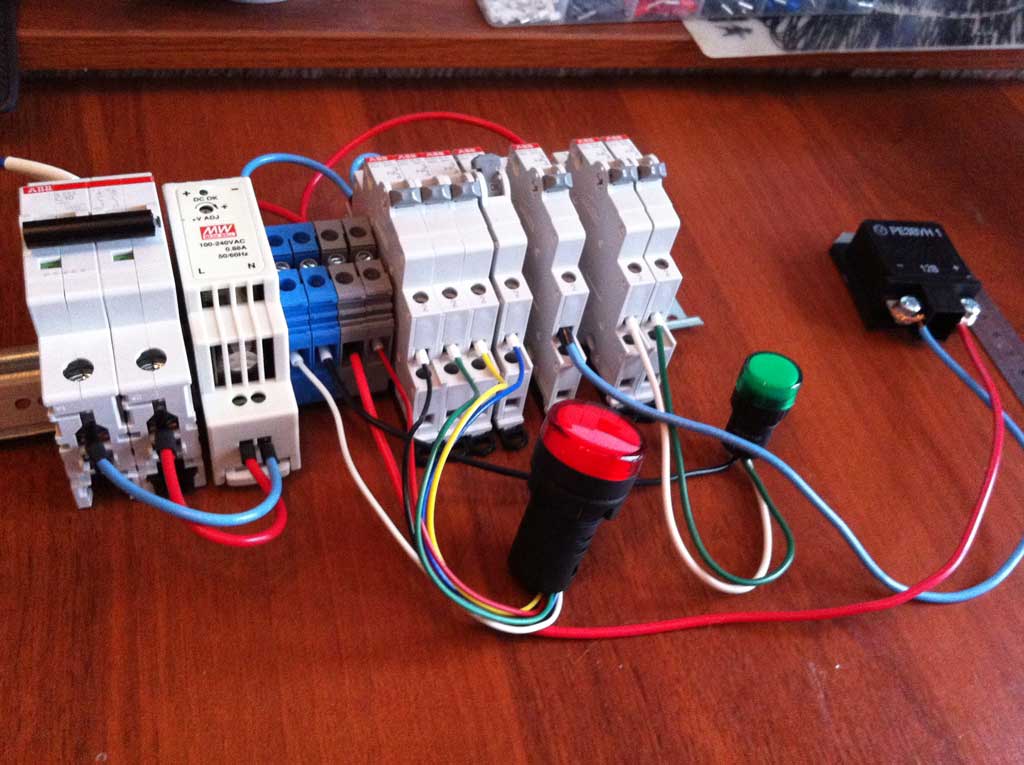

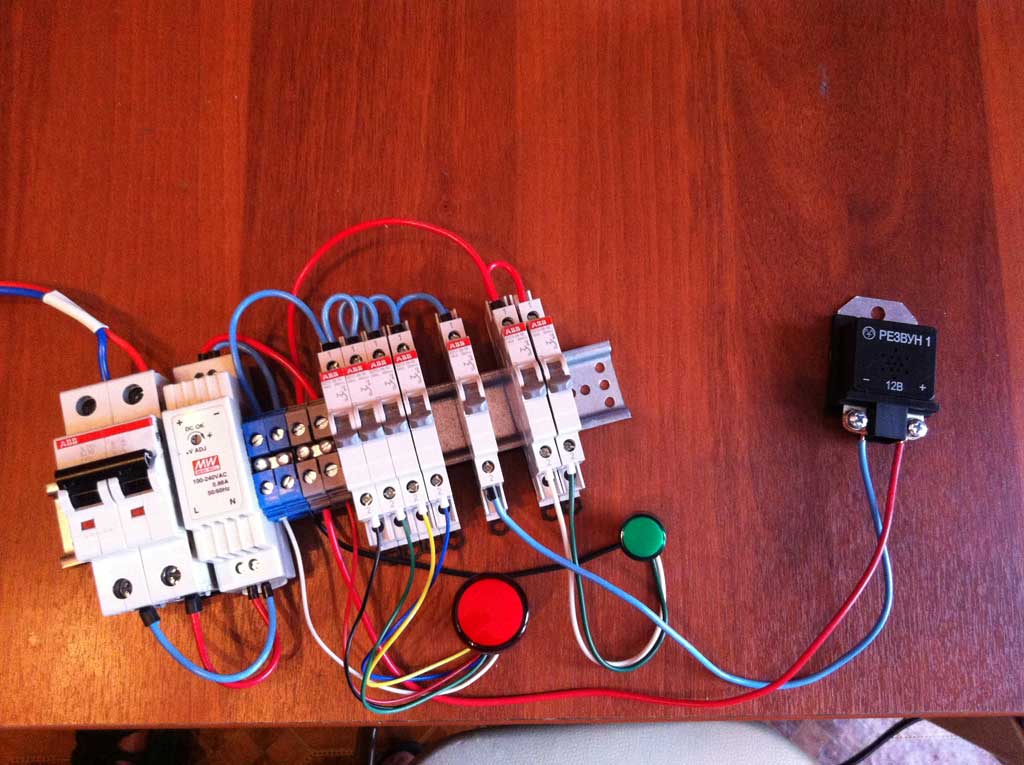

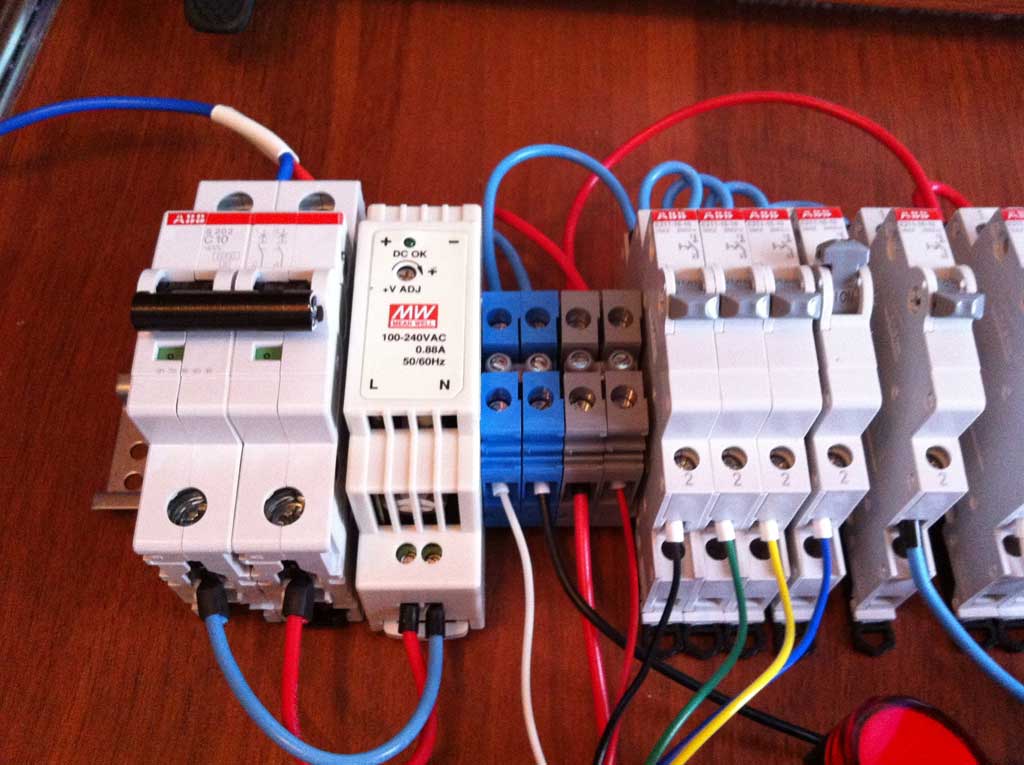

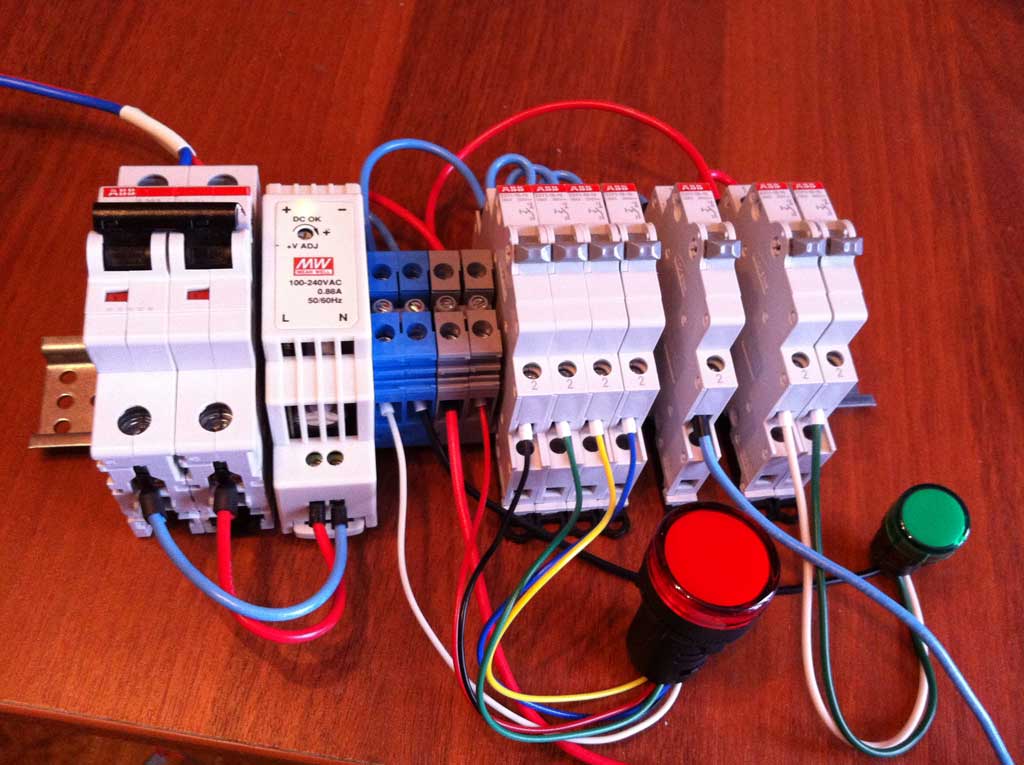

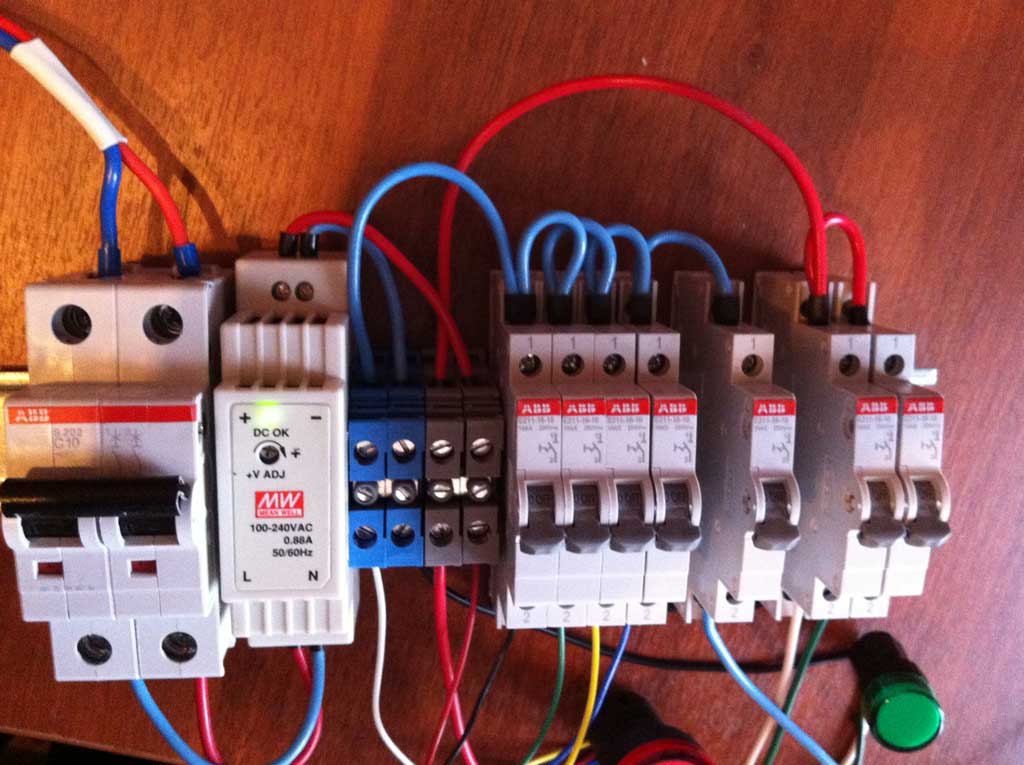

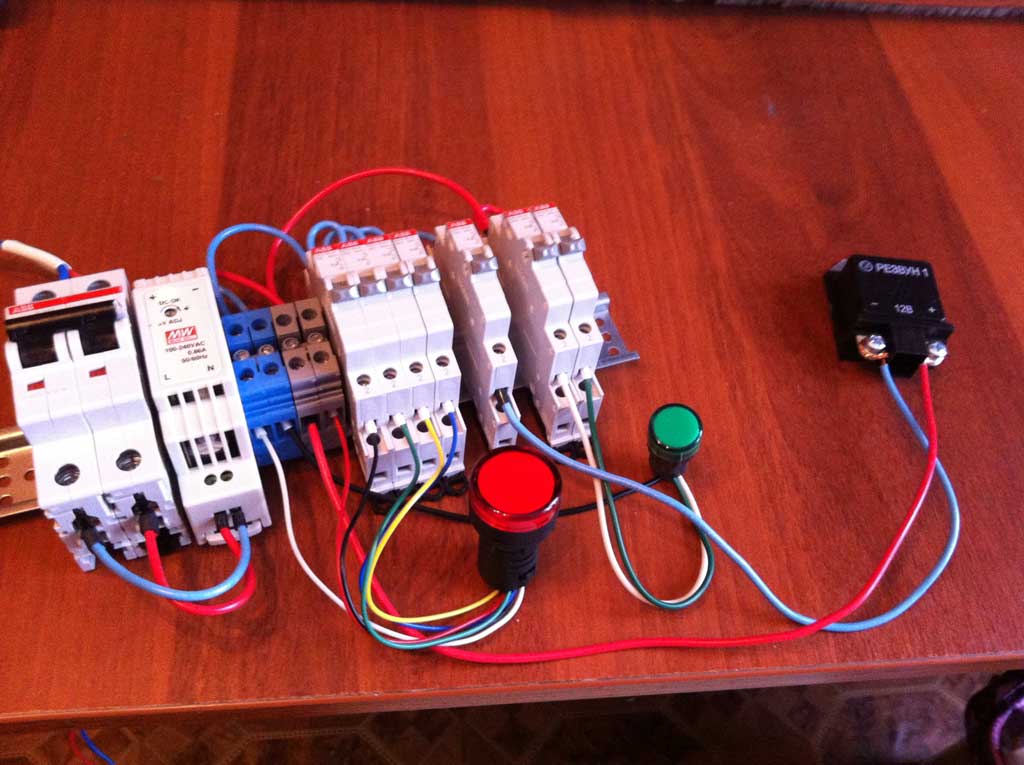

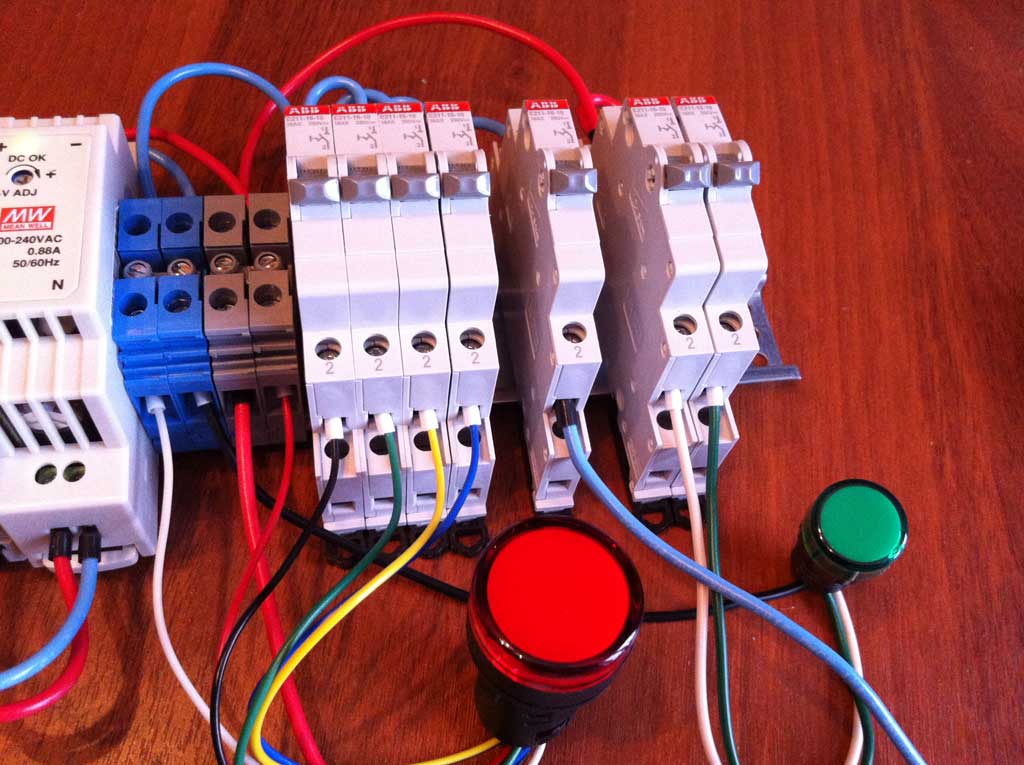

Фото по данной схеме представлены ниже:

Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9 Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9 Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9 Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9

Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9 Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9 Проверка сигнализаторов Резвун-1, Резвун-8 и Резвун-9


По ценам (конец января 2016г.):
Резвун 1 - 283 руб
Резвун 8 - 216 руб
Резвун 9 - 322 руб

Покупал с оплатой наложенным платежом здесь - http://www.12vi.ru/
Транспортные расходы по Москве составили 230 руб. (из Калуги до Москвы). Эта сумма может меняться в большую или меньшую сторону в зависимости от веса посылки...

Видео по работе сигнализаторов:
