» » Крепление закладных труб на фундаменте дома

Крепление закладных труб на фундаменте дома

Дачник

15-03-2015, 12:30
Просмотров: 2499

Ранее я уже говорил о том, как я организовал закладные для будущей прокладки электрики.

Для этих целей я использовал:
- технические ПНД трубы разного диаметра: 16мм, 20мм и 25 мм для вывода из дома в разные направления.
- гофрированную отожженную стальную трубу диаметром 20мм для подвода силового кабеля от электро щита в помещения дома для розеток

Поскольку в разные стороны дома на улицу выходят несколько ПНД труб, то для будущей прокладки кабеля можно будет использовать наиболее подходящий диаметр закладной трубы.

Внутри дома по большей части эти закладные трубы проложены в земле, они закрыты вспененным утеплителем толщиной 9мм и закрыты мелко ячеистой стальной сеткой с размером ячейки 6х6мм.
Это на всякий случай от всяких грызунов...

Крепление закладных труб на фундаменте дома

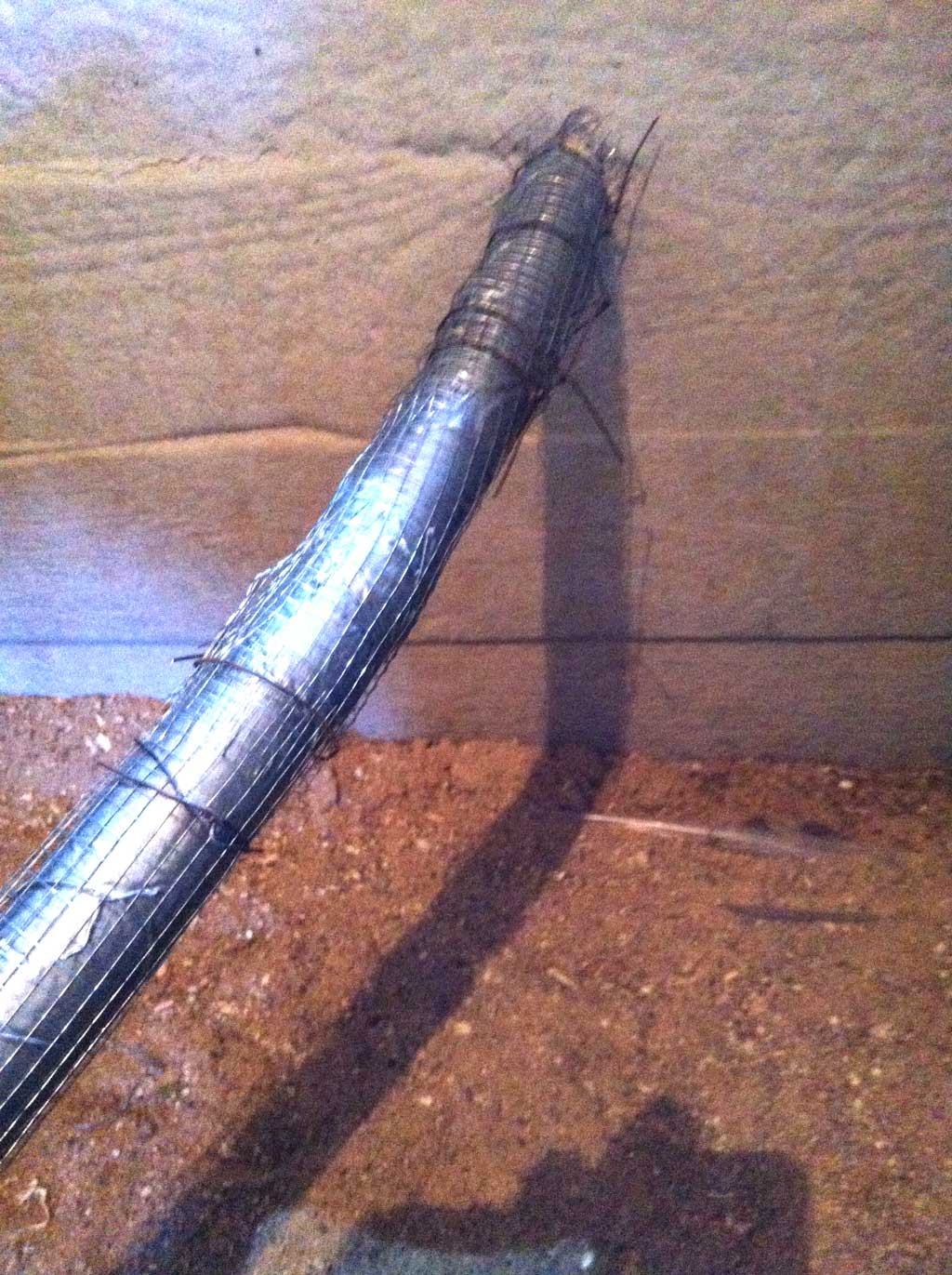

Стальная труба просто закрыта вспененным утеплителем и обмотана серым армированным скотчем.
Проходы в фундаменте внутри дома в местах прохода трут запенены.

По плану у меня предусмотрено 4 вывода электрики на фундамент дома:
- на три стороны дома для установки уличных розеток и
- на веранде.

Соответственно закладные трубы надо как то было зафиксировать на самом фундаменте, чтобы при протяжке кабеля закладные трубы были зафиксированы жестко.

Что было сделано:
- в Электромонтаже были куплены
- муфты для металлорукава (Т1172 Муфта РКнХ-15 вводная для металлорукава 15мм наружная резьба) для фиксации ПНД трубы 16мм
- муфты для металлорукава (Т1173 Муфта РКнХ-20 вводная для металлорукава 20мм наружная резьба) для крепления стальной гофрированной трубы
- была куплена перфорированная пластина, в которой были расширены отверстия для крепления данных муфт.
- в фундаменте дома в нужных местах напротив проходов под кабель были просверлены отверстия под дюбели для крепления этих пластин.

Данная муфта очень хорошо подошла для гофрированной стальной трубы - посадка оказалась очень прочной.
А вот для ПНД трубы пришлось использовать дополнительную обмотку серым армированным скотчем, чтобы крепление к муфте получилось крепким.

на фото это видно:

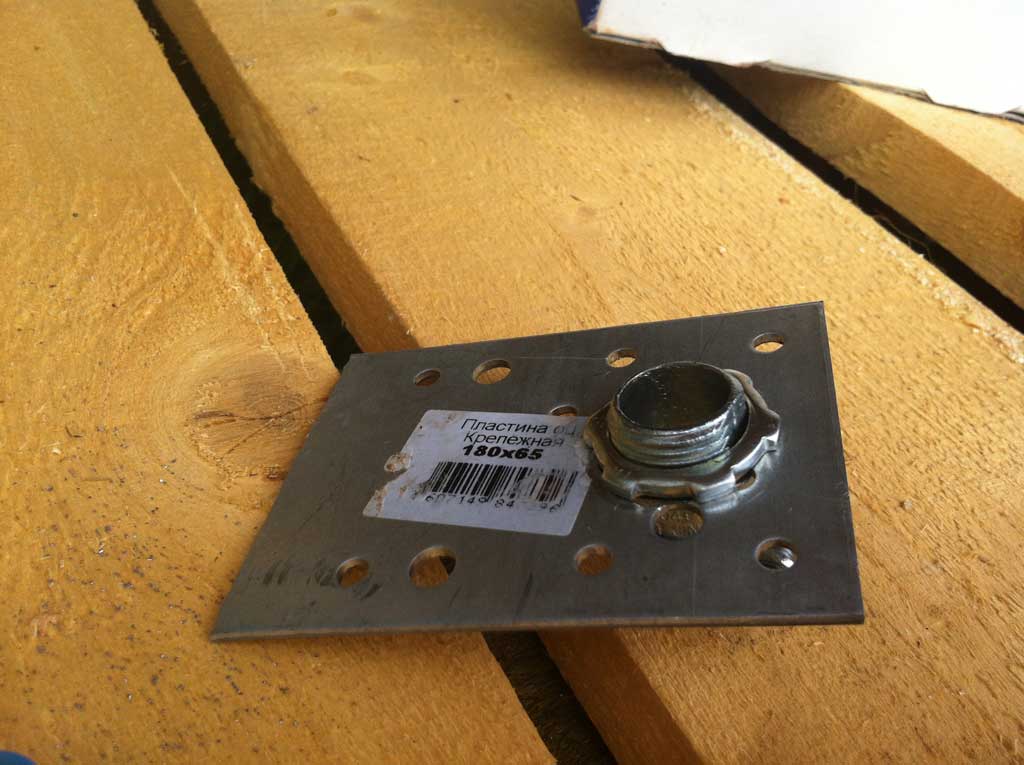

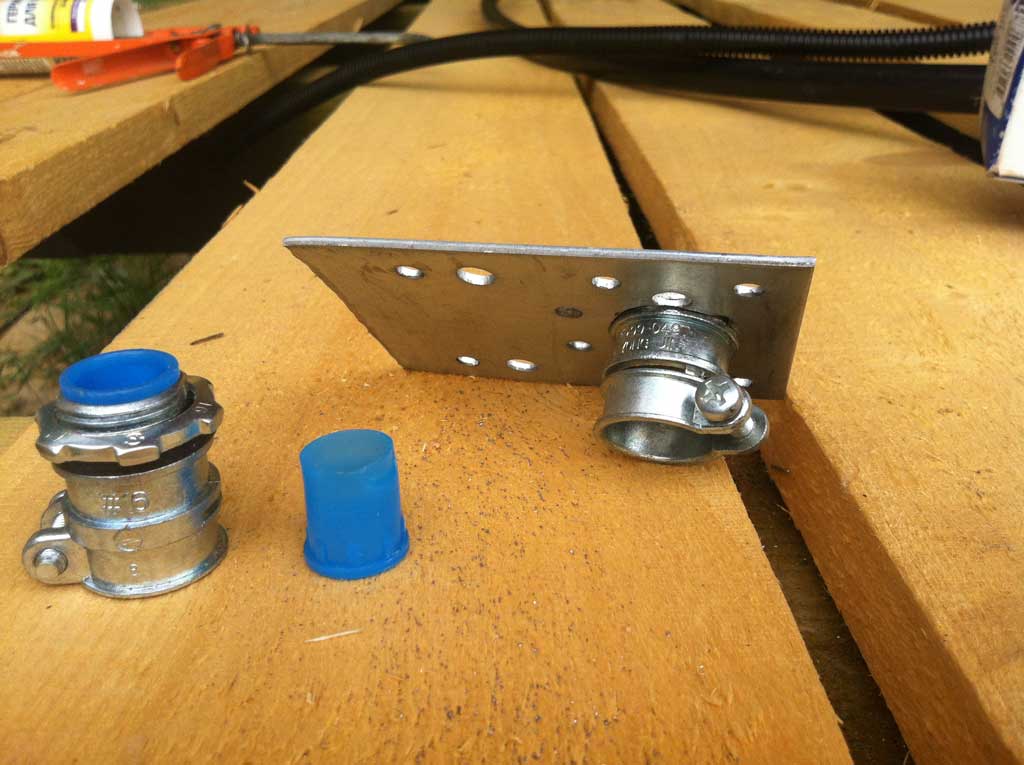

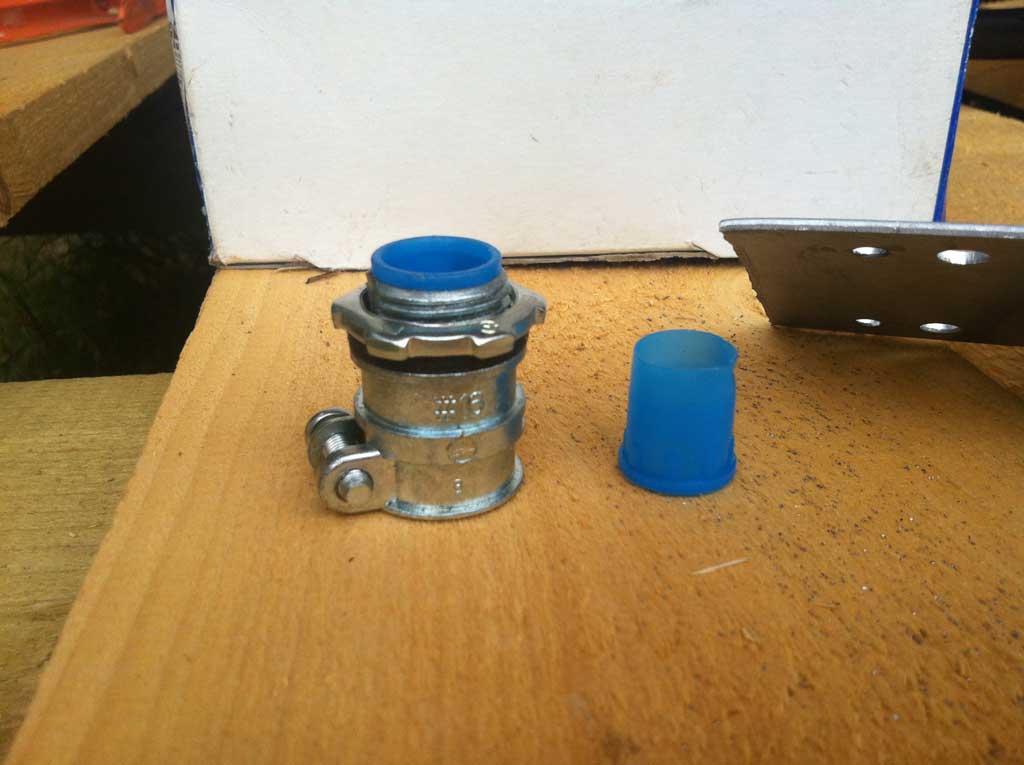

Это муфта для металлорукава и пластиковая вставка от нее
Крепление закладных труб на фундаменте дома

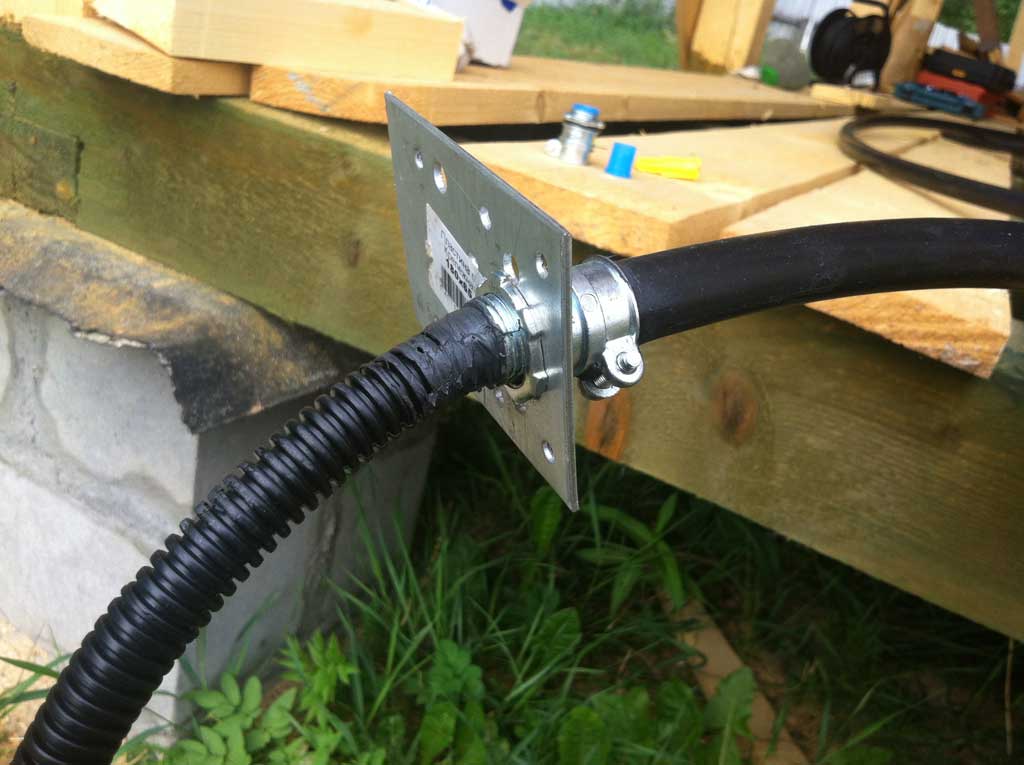

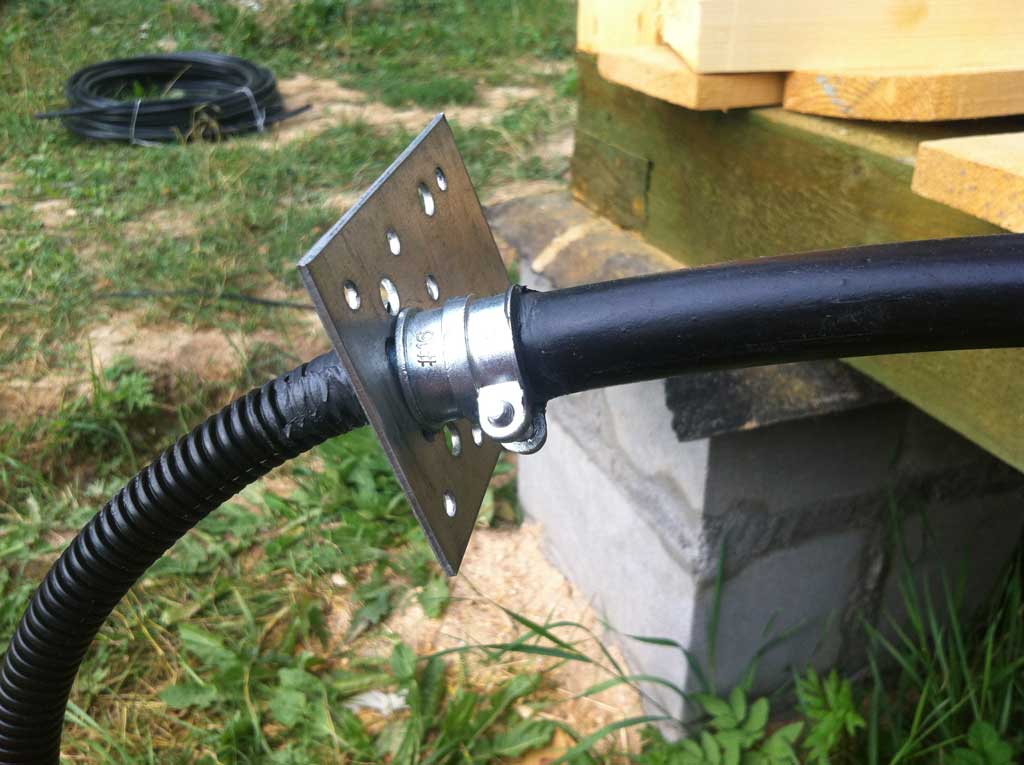

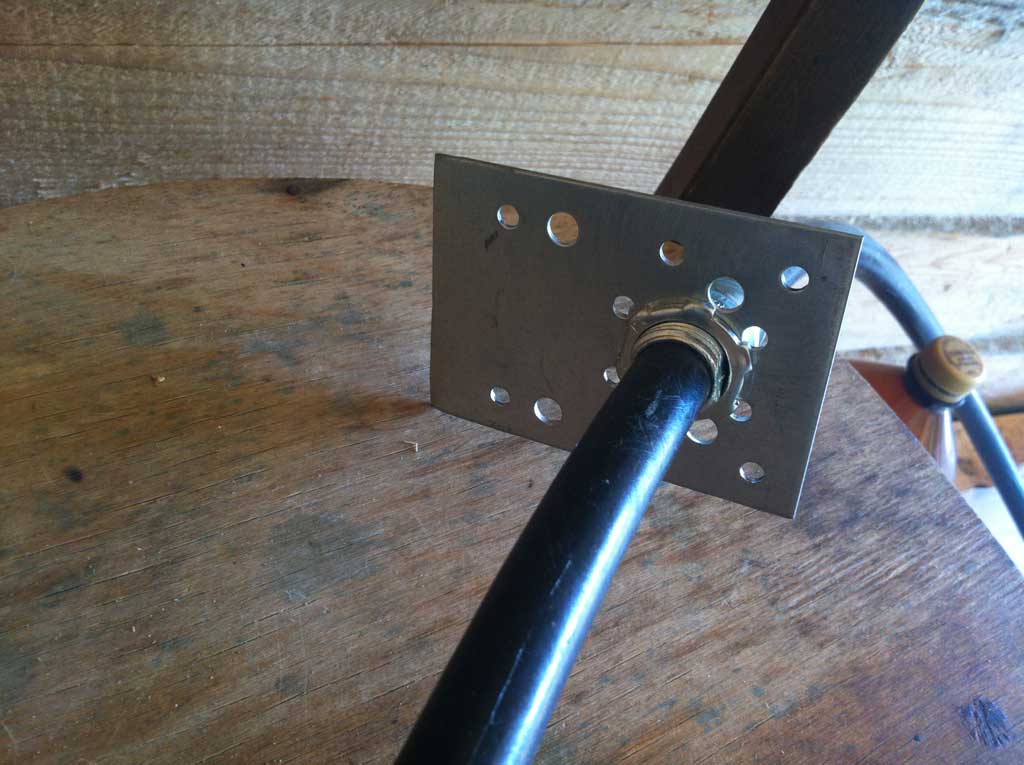

Прикрепленная муфта к пластине
Крепление закладных труб на фундаменте дома

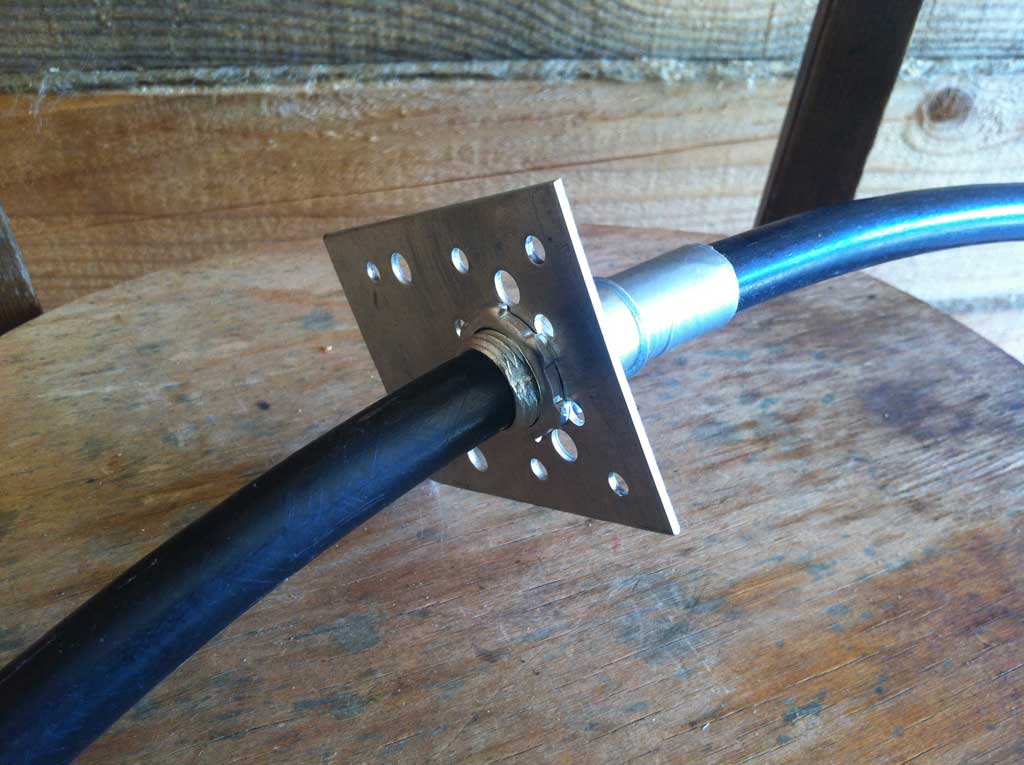

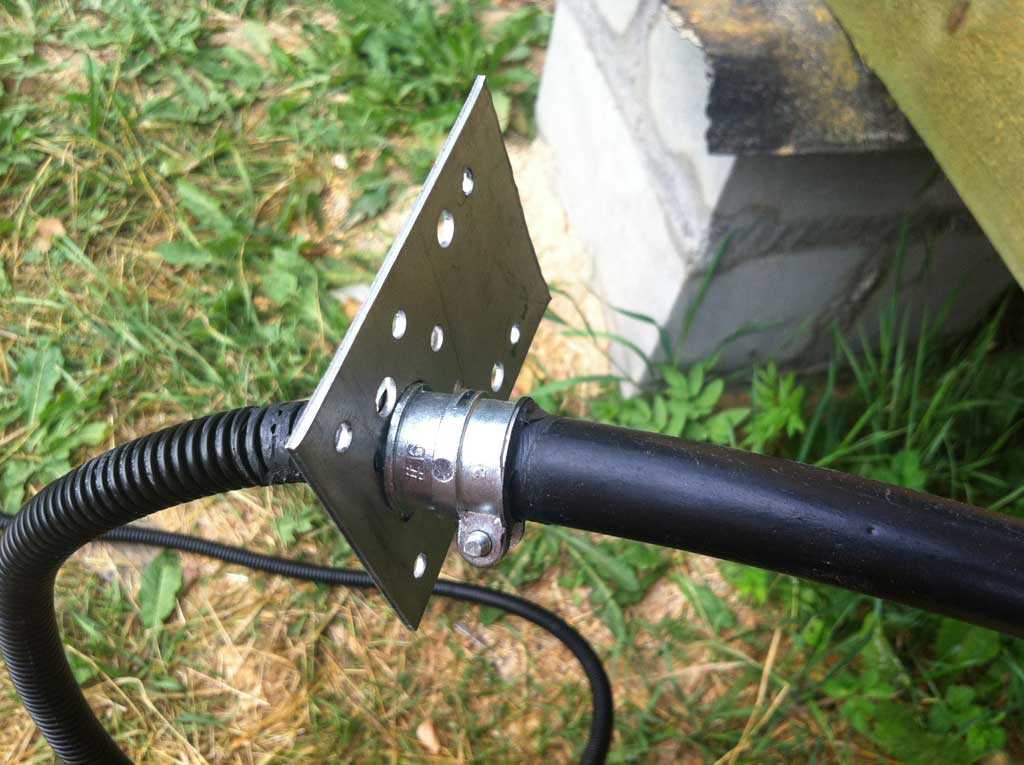

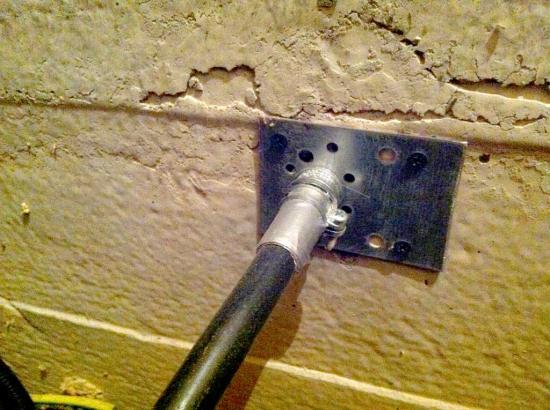

Вид с обратной стороны
Крепление закладных труб на фундаменте дома

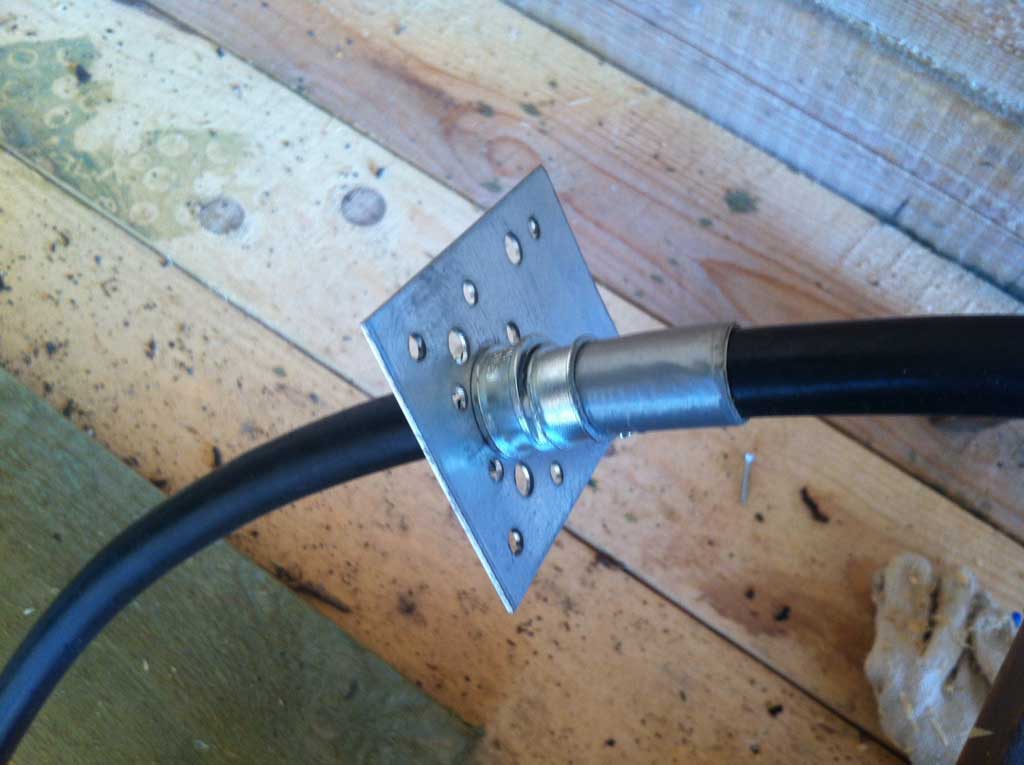

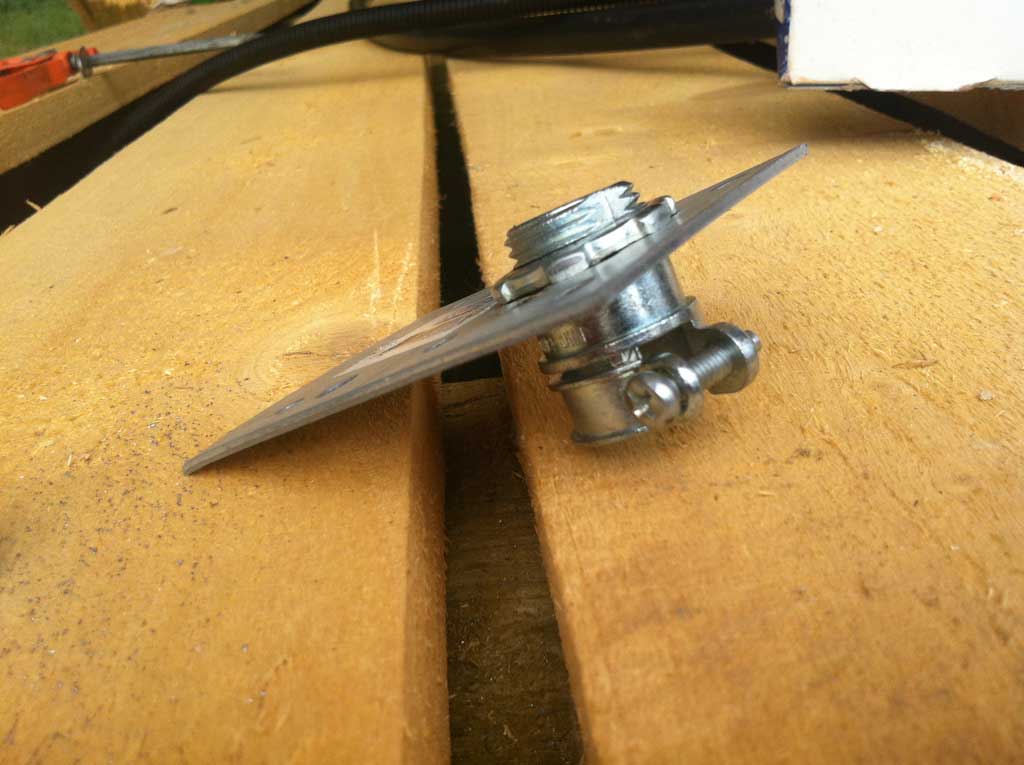

Вид сбоку
Крепление закладных труб на фундаменте дома

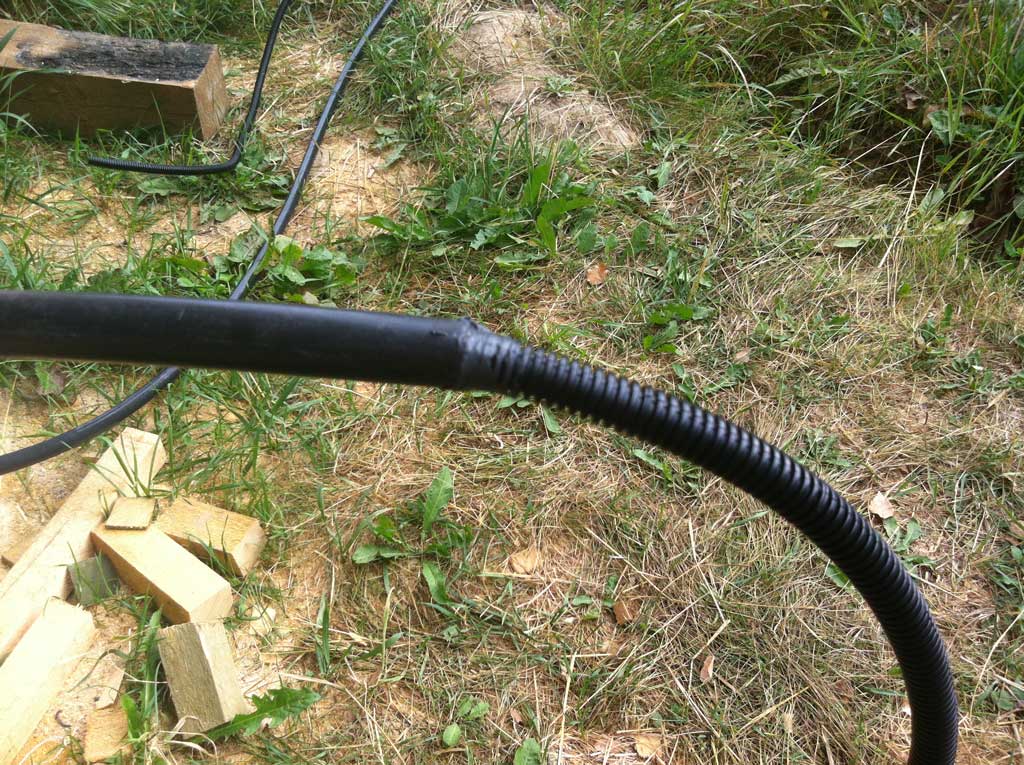

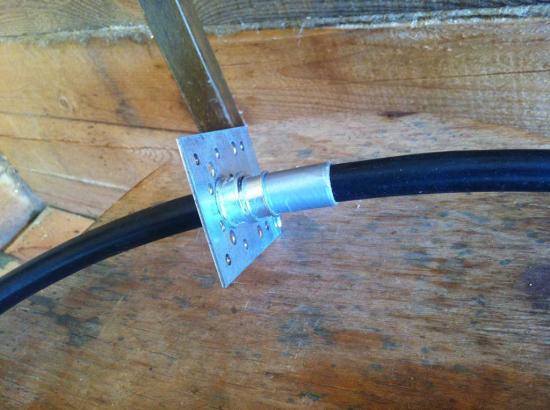

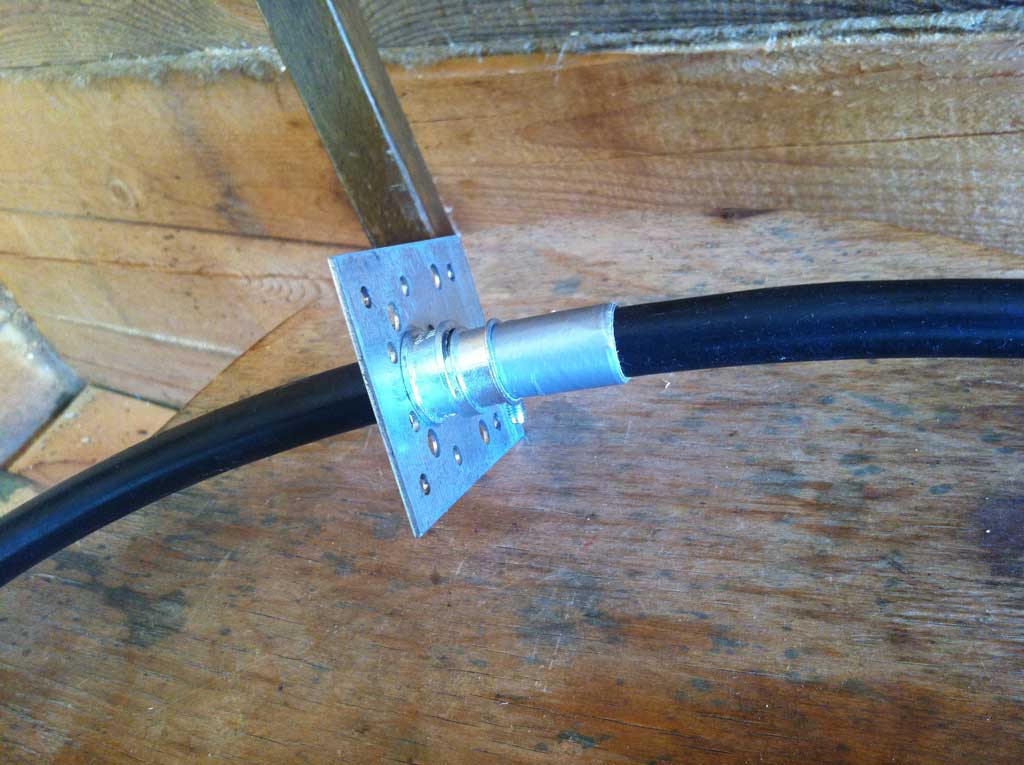

Гофра одетая на кабель ВВГнг-LS и заведенная в гладкую ПНД трубу
Крепление закладных труб на фундаменте дома

Крепление закладных труб на фундаменте дома

Крепление закладных труб на фундаменте дома

Крепление закладных труб на фундаменте дома

Крепление закладных труб на фундаменте дома

Крепление закладных труб на фундаменте дома

Крепление закладных труб на фундаменте дома

Крепление закладных труб на фундаменте дома

Крепление пластины к фундаменту
Крепление закладных труб на фундаменте дома
