Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления


Разводка труб отопления от твердотопливного котла Dragon-TA15 было решено проводить трубами из сшитого полиэтилена Rehau stabil 16 от коллектора.
Соответственно система отопления получалась принудительная и использую незамерзайку - чтобы не приходилось каждый раз сливать/заливать воду.

Это позволило сделать разводку труб единым куском без каких либо соединений - от коллектора до непосредственно подсоединения к радиатору.

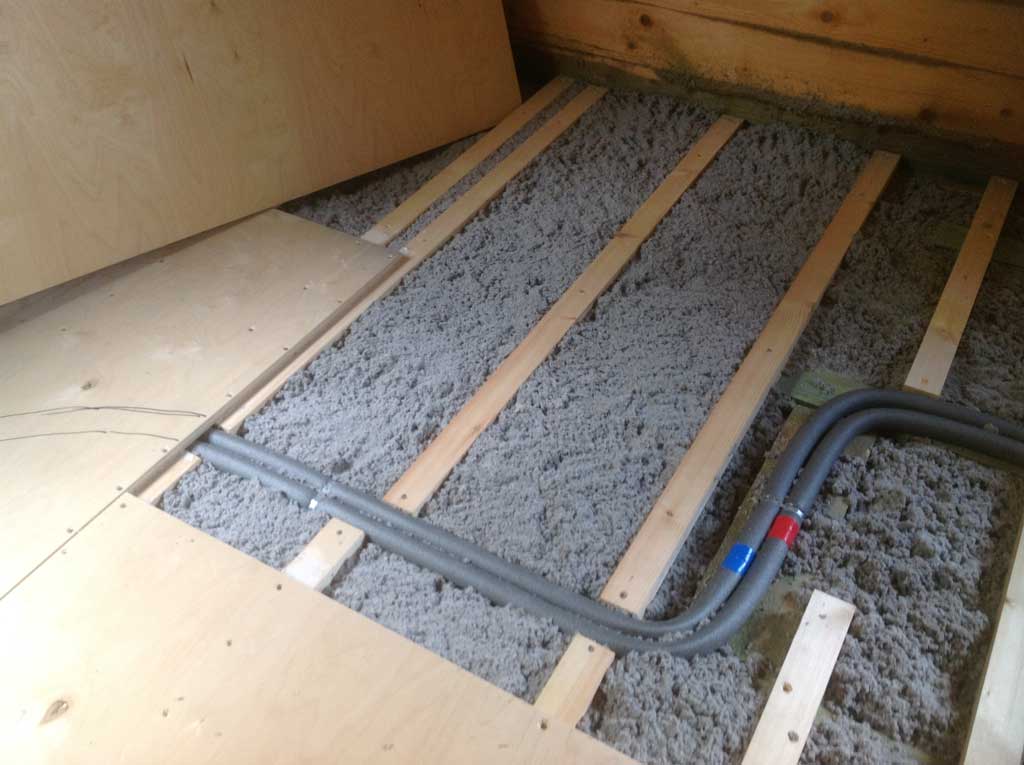

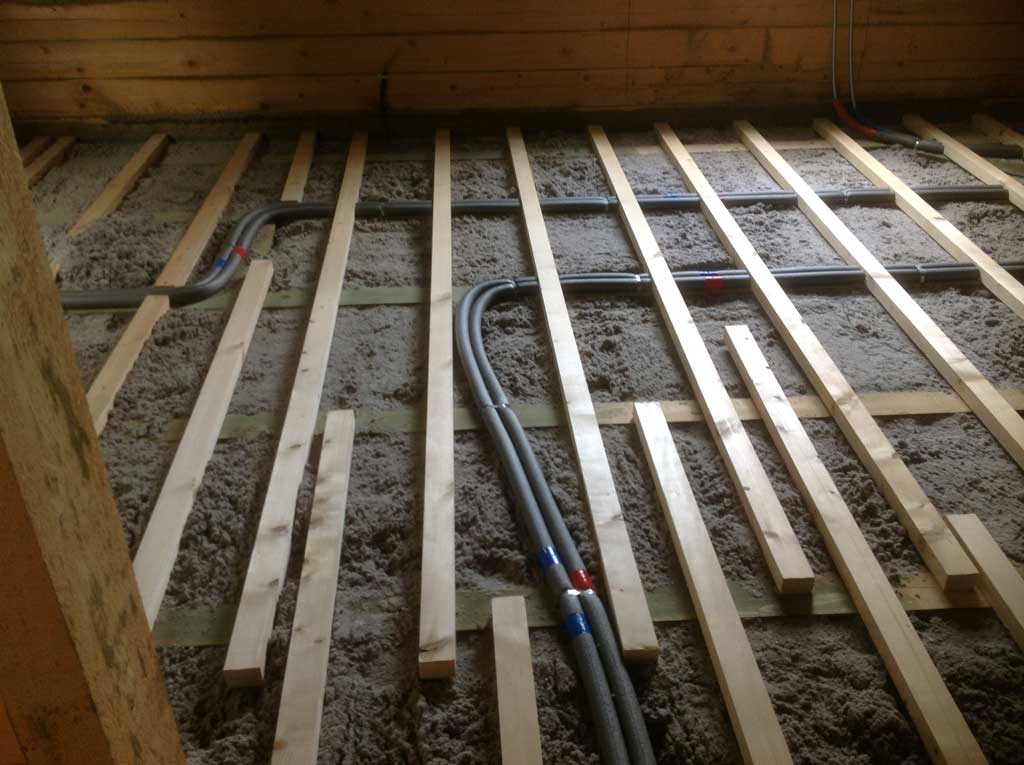

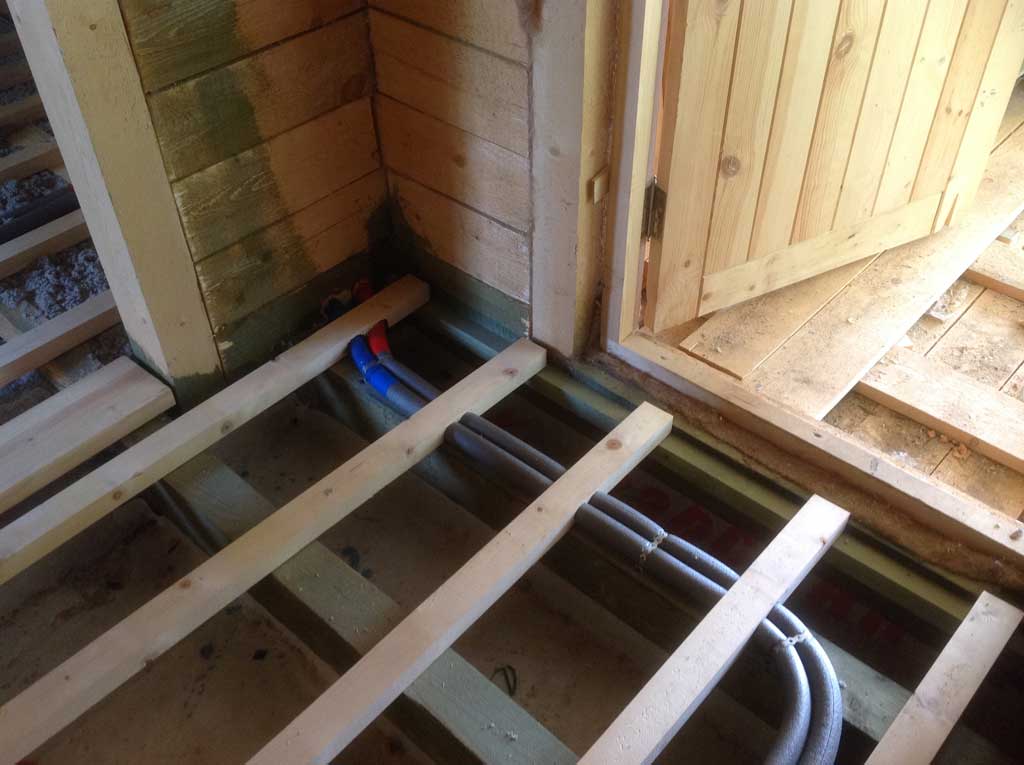

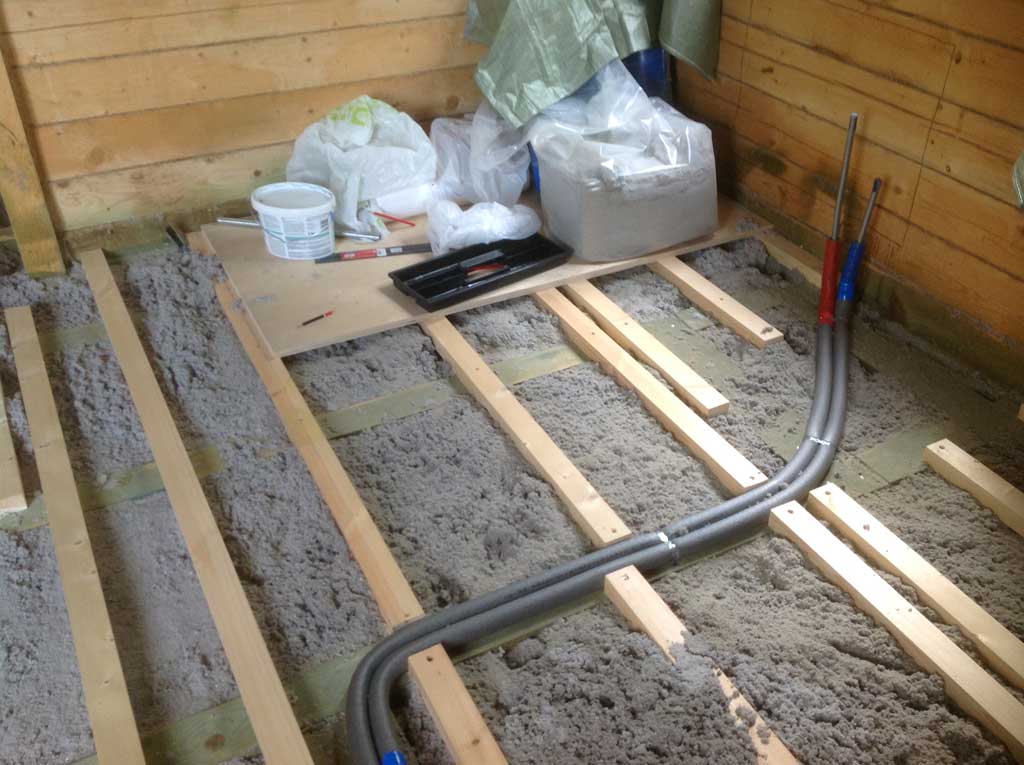

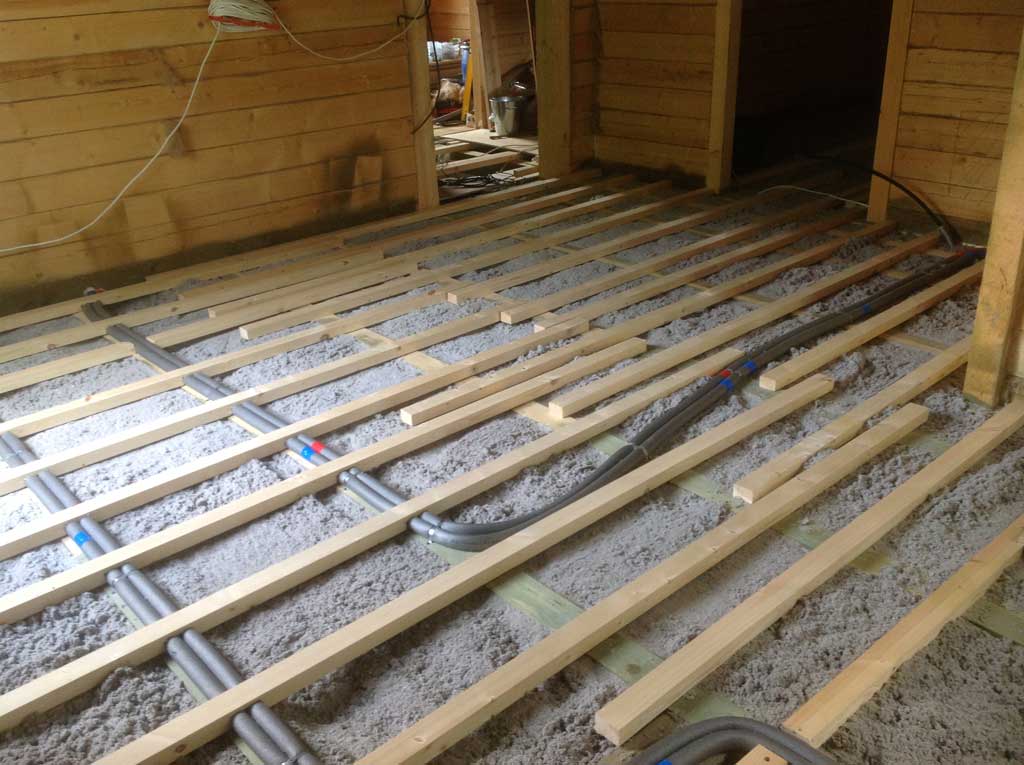

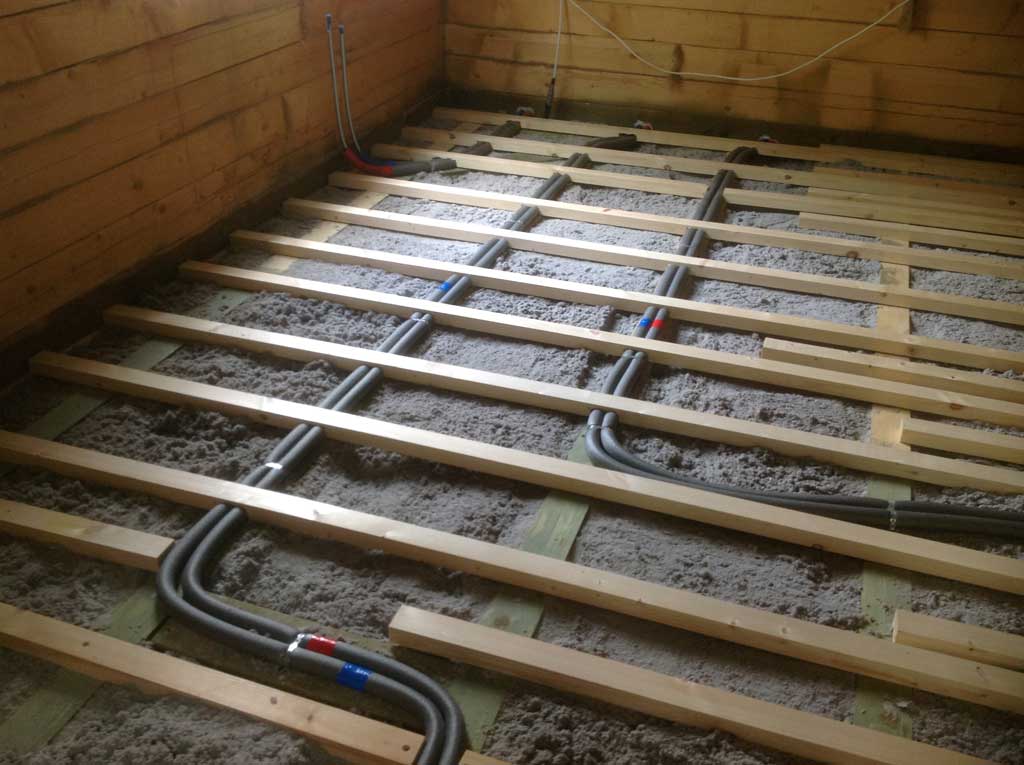

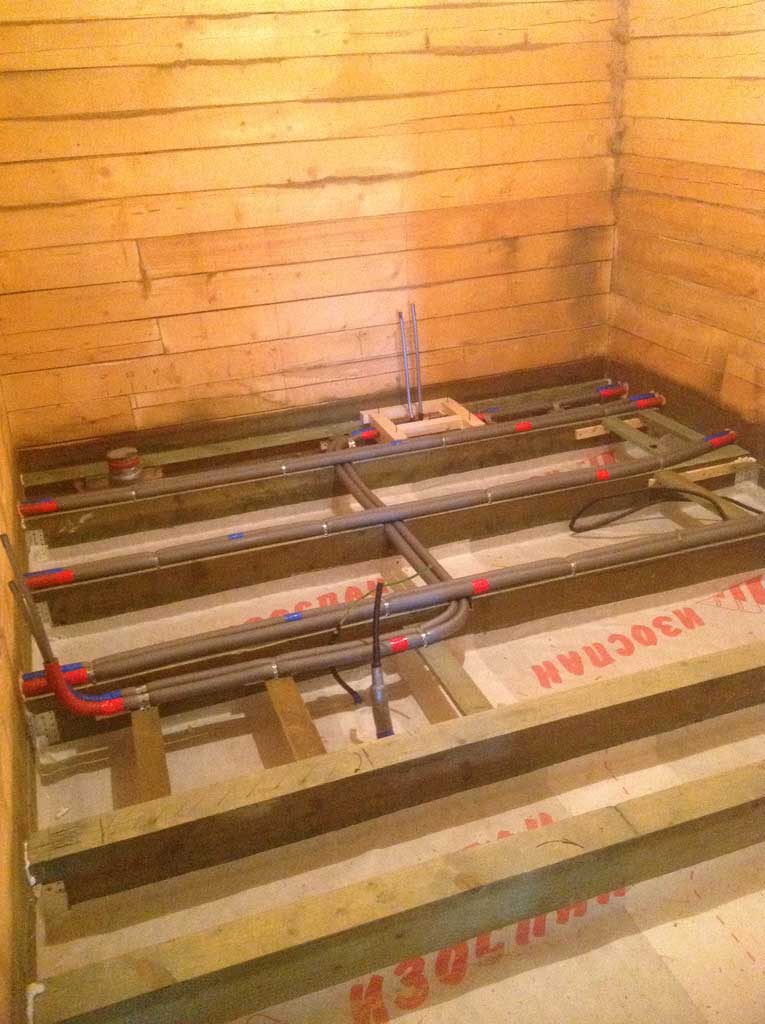

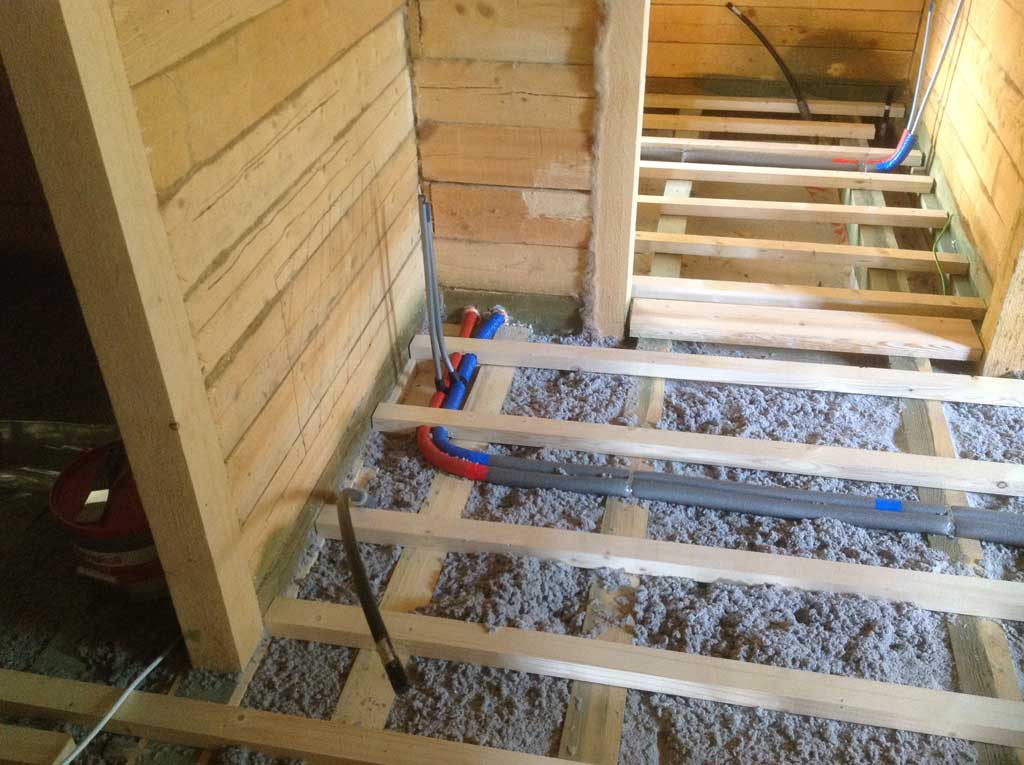

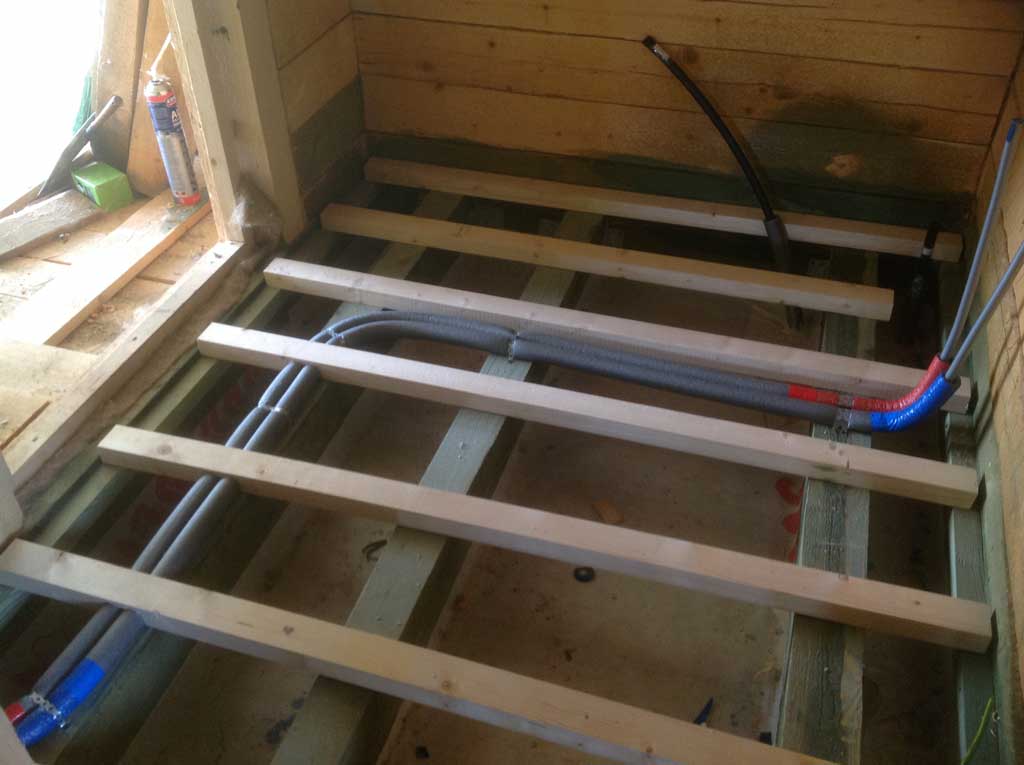

Соответственно трубы решено было прокладывать прямо по лагам пола, а чтобы впоследствии не было бы проблем с монтированием полов, то трубы прокладывались по лагам между проложенных строганных брусков 40х60.

Таким образом трубы рехау стабил в утеплителе вполне нормально помещались по высоте в 40мм и фанера 20-ка чернового пола легко ложилась бы потом на эти бруски никоем образом не воздействуя на трубы отопления.

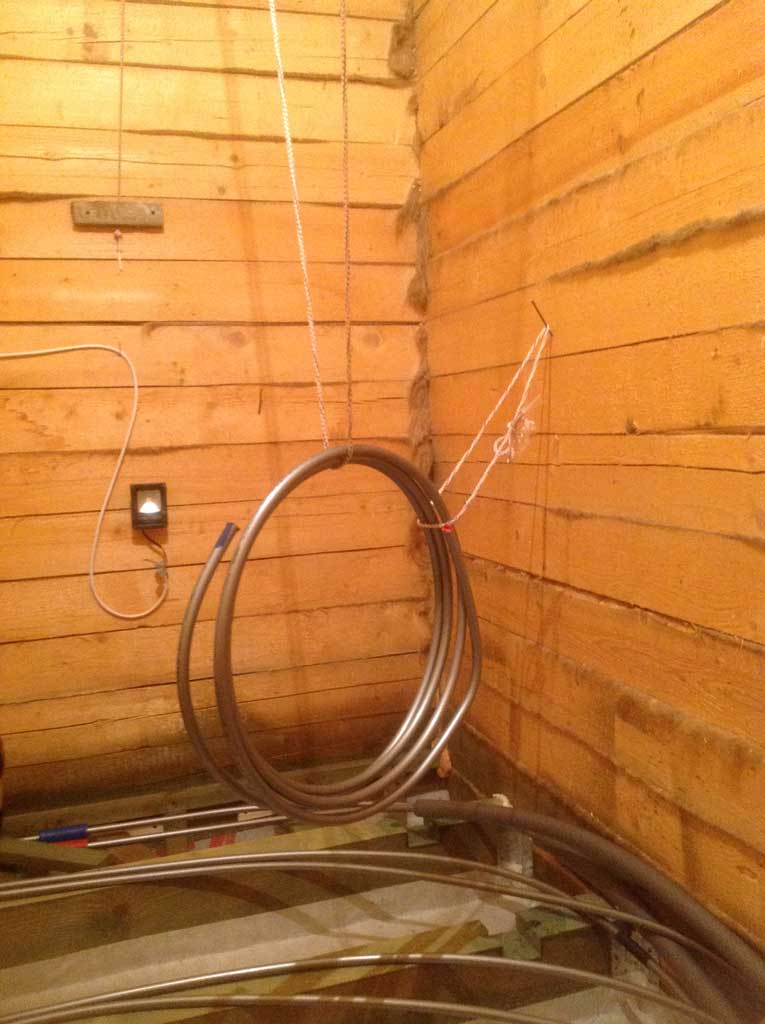

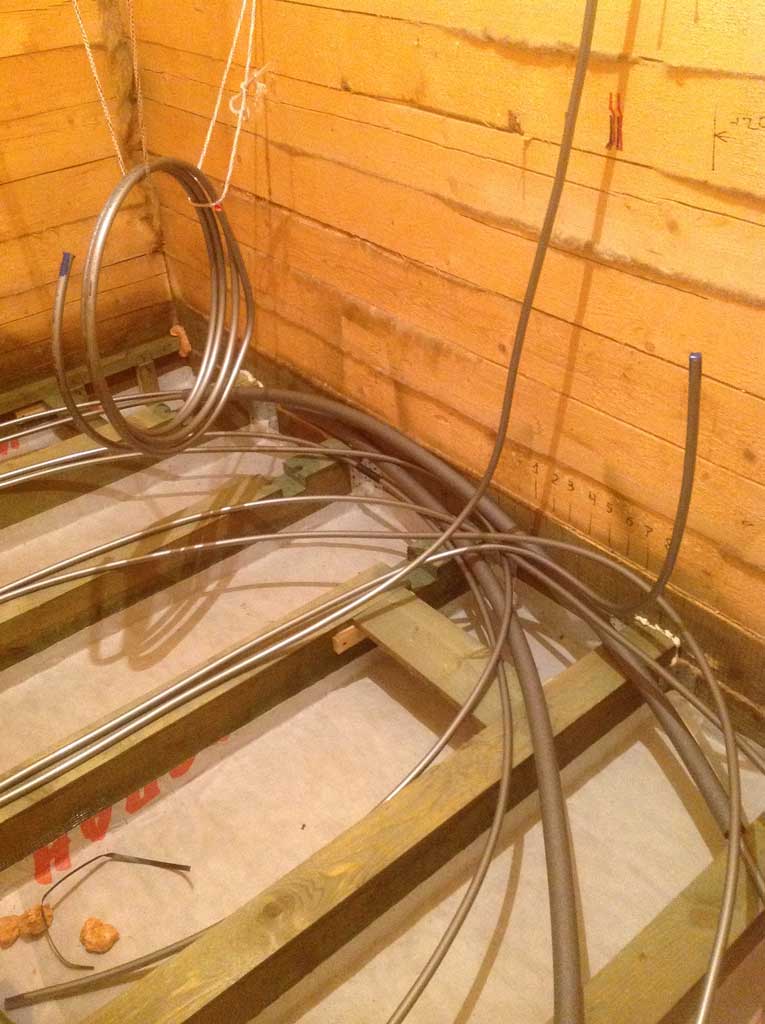

Труба rehau stabil была куплена в мотке 100м и поскольку у меня не было устройства для разматывания трубы, а работал я без помощника, то я подвесил этот моток трубы в топочной на веревки и разматывал этот моток по мере необходимости.

Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления

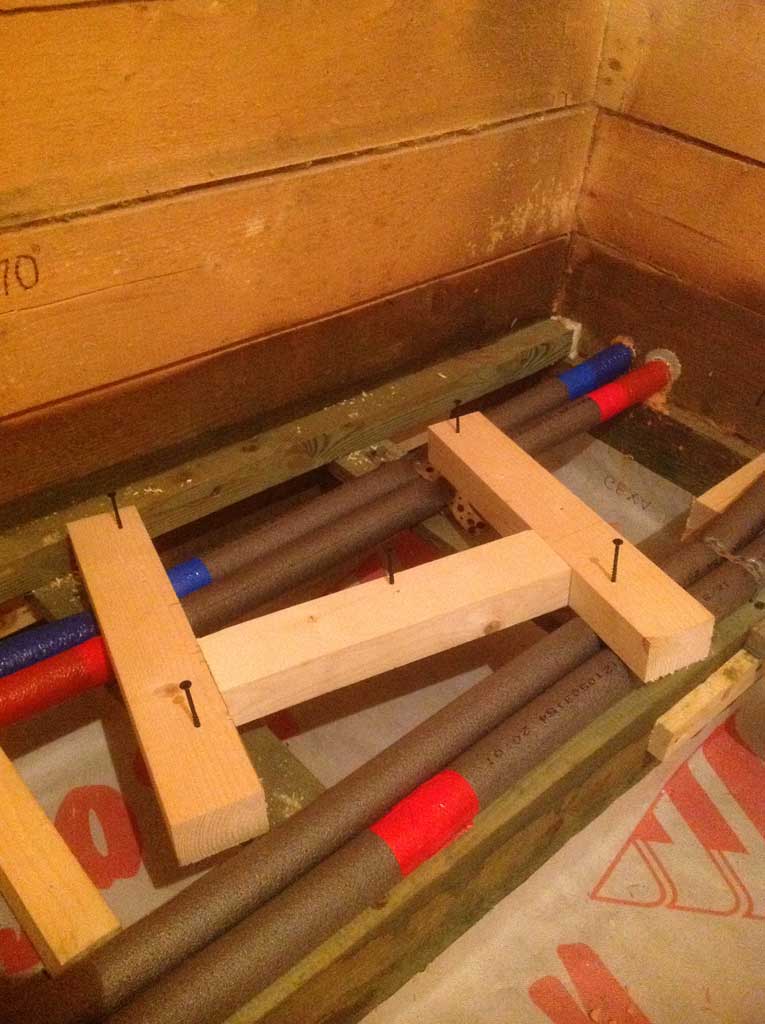

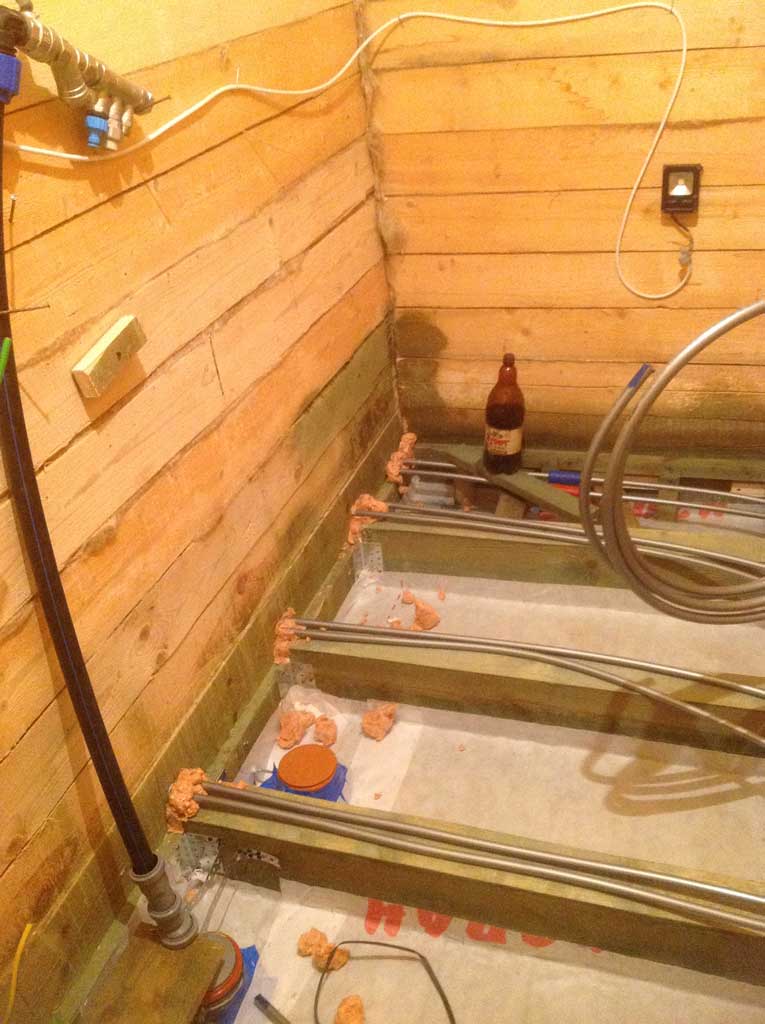

В местах проходов трубы через стены я делал закладные напиленные болгаркой из металлической трубы.

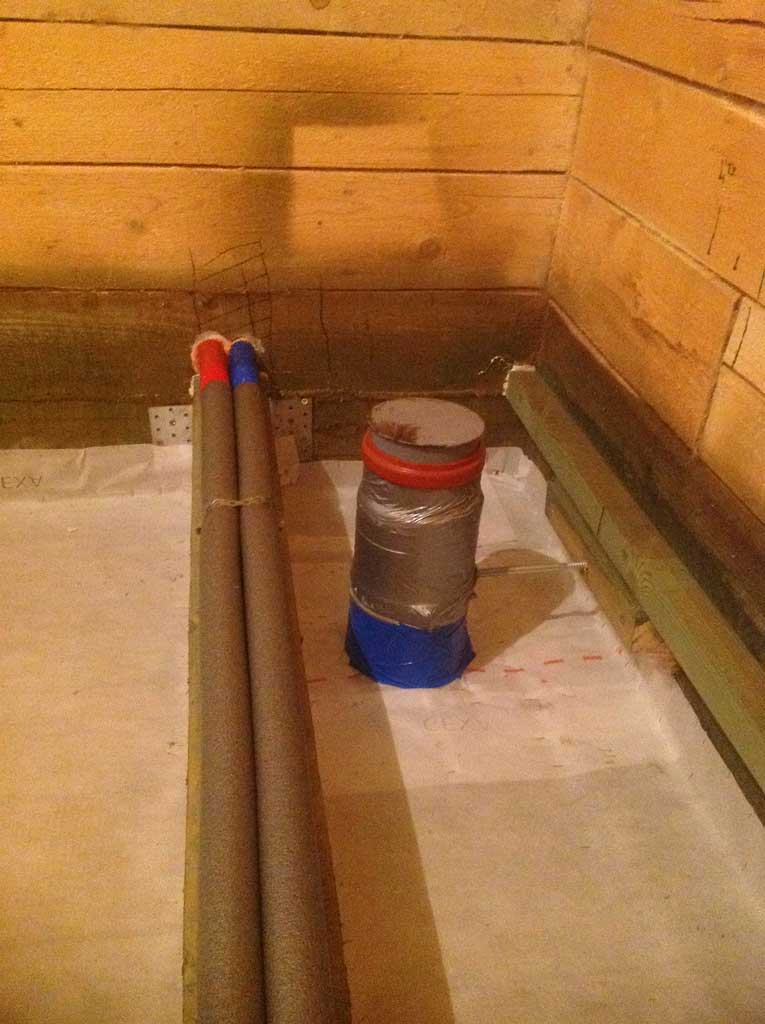

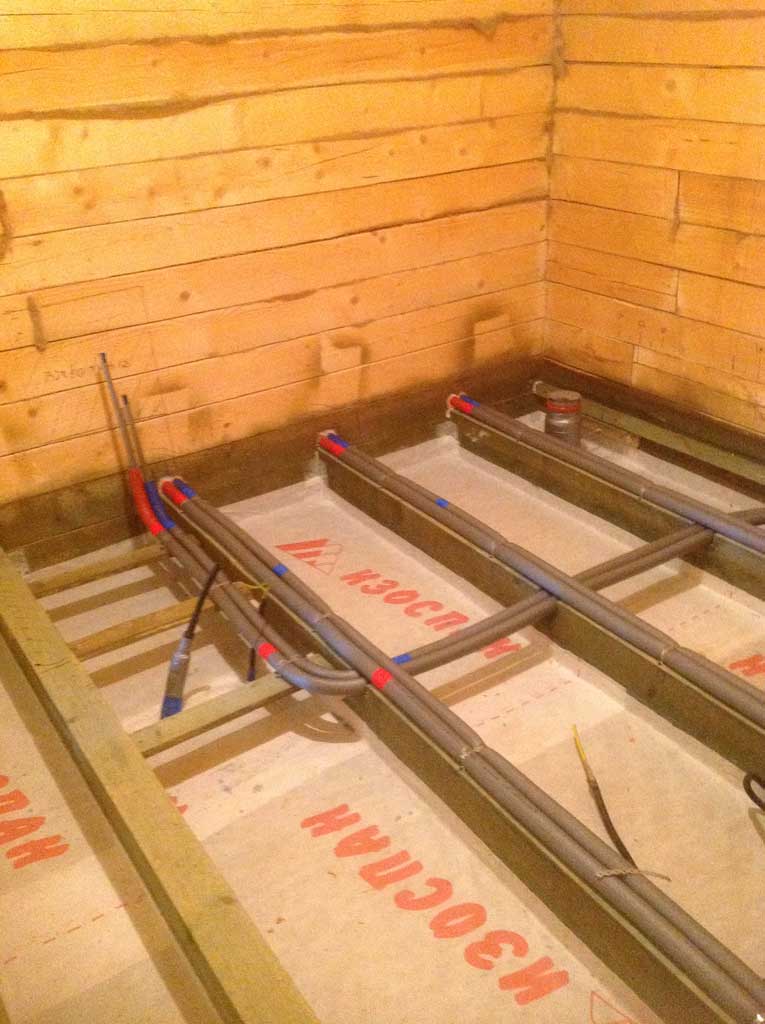

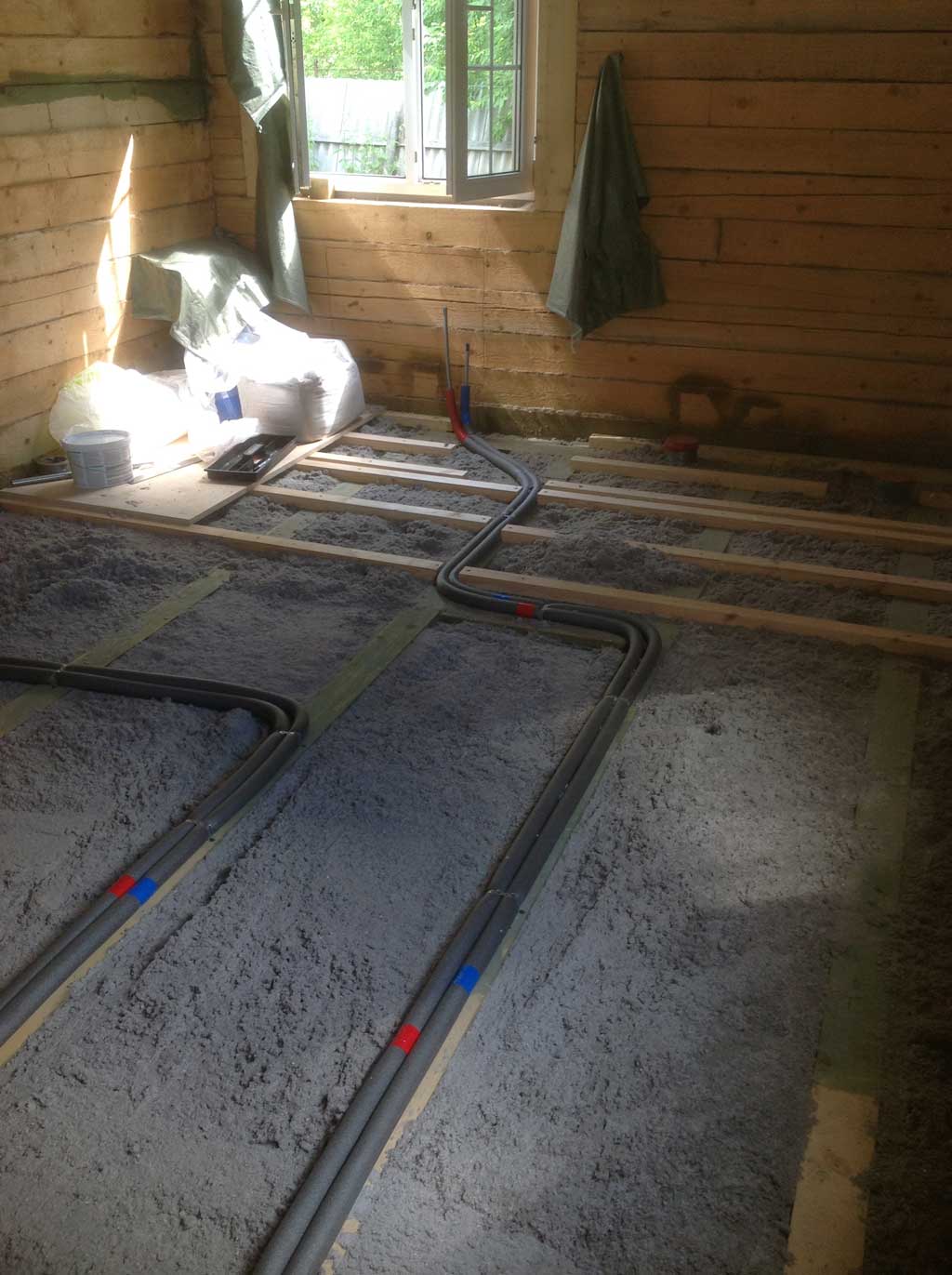

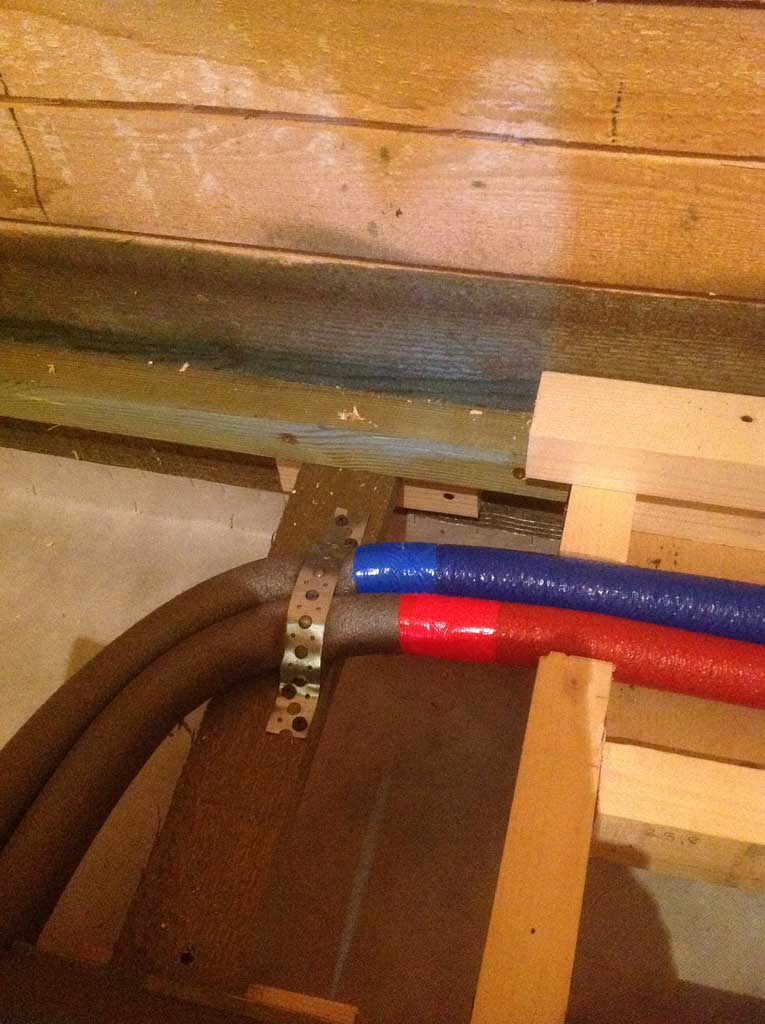

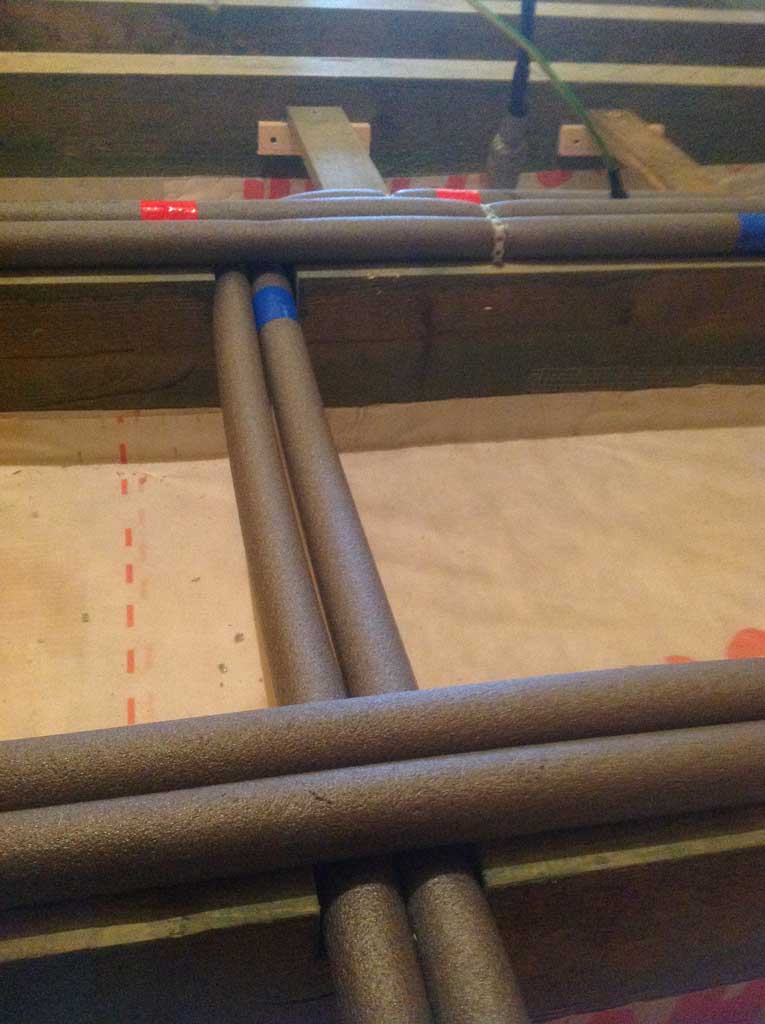

Потом проходы запенивались высокотемпературной пеной. Места стыков термоизоляции заклеивались термо скотчем соответствующего цветы:
- красным - на линии прямой подачи и
- синим - на линии обратной подачи.

Все линии документировались на бумаге. Также дополнительно я зарисовывал линии прохода труб отопления на бумаге и записывал на этих планих расстояния от разных точек - чтобы впоследствии, при необходимости, можно было бы точно найти конкретный участок трубы.

К лагам проложенные трубы крепились перфорированной металлической лентой.

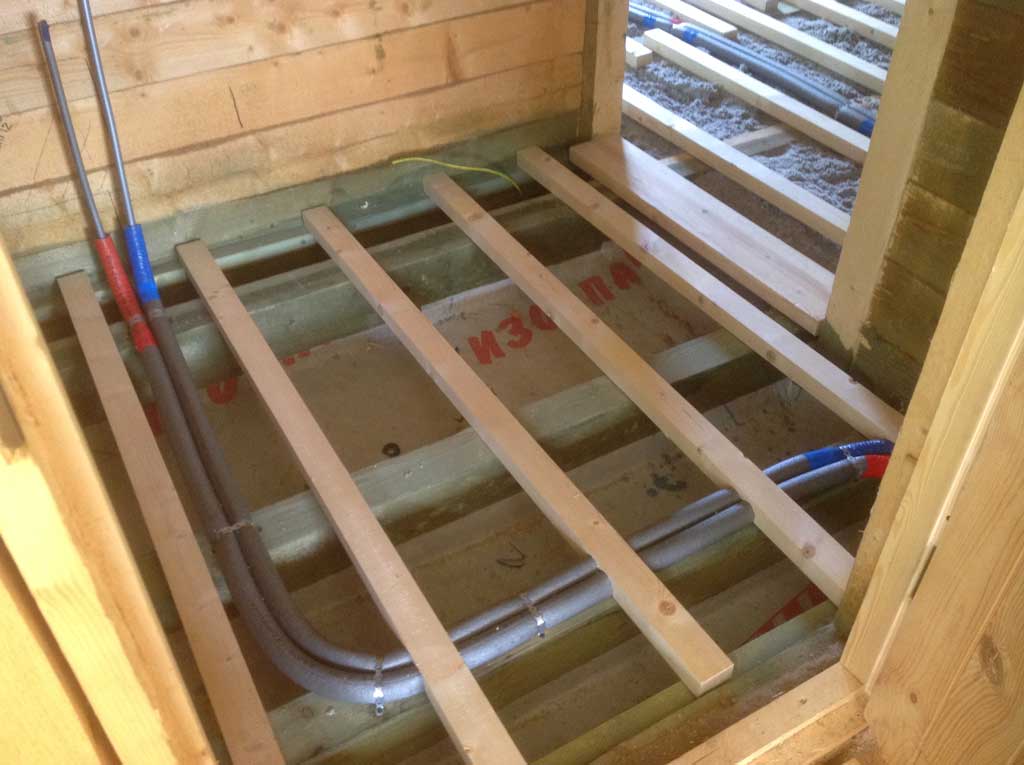

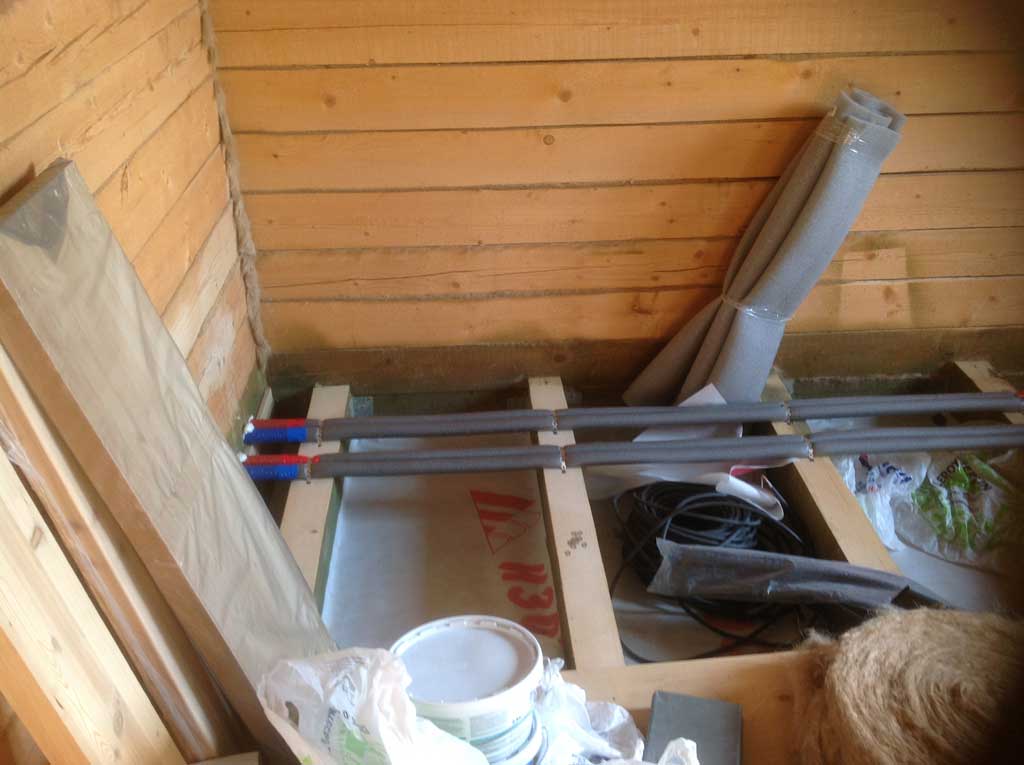

Выводы под радиаторы делал с небольшим запасом в местах, где эти радиаторы планировалось установить.
Поводка к радиаторам была выбрана нижняя.

На каждой линии отопления от коллектора находится по одному "большому" радиатору. Однако есть две линии на которых находится по два "маленьких" радиатора, это:
- ванная и туалет и
- тамбур при входе и прихожая

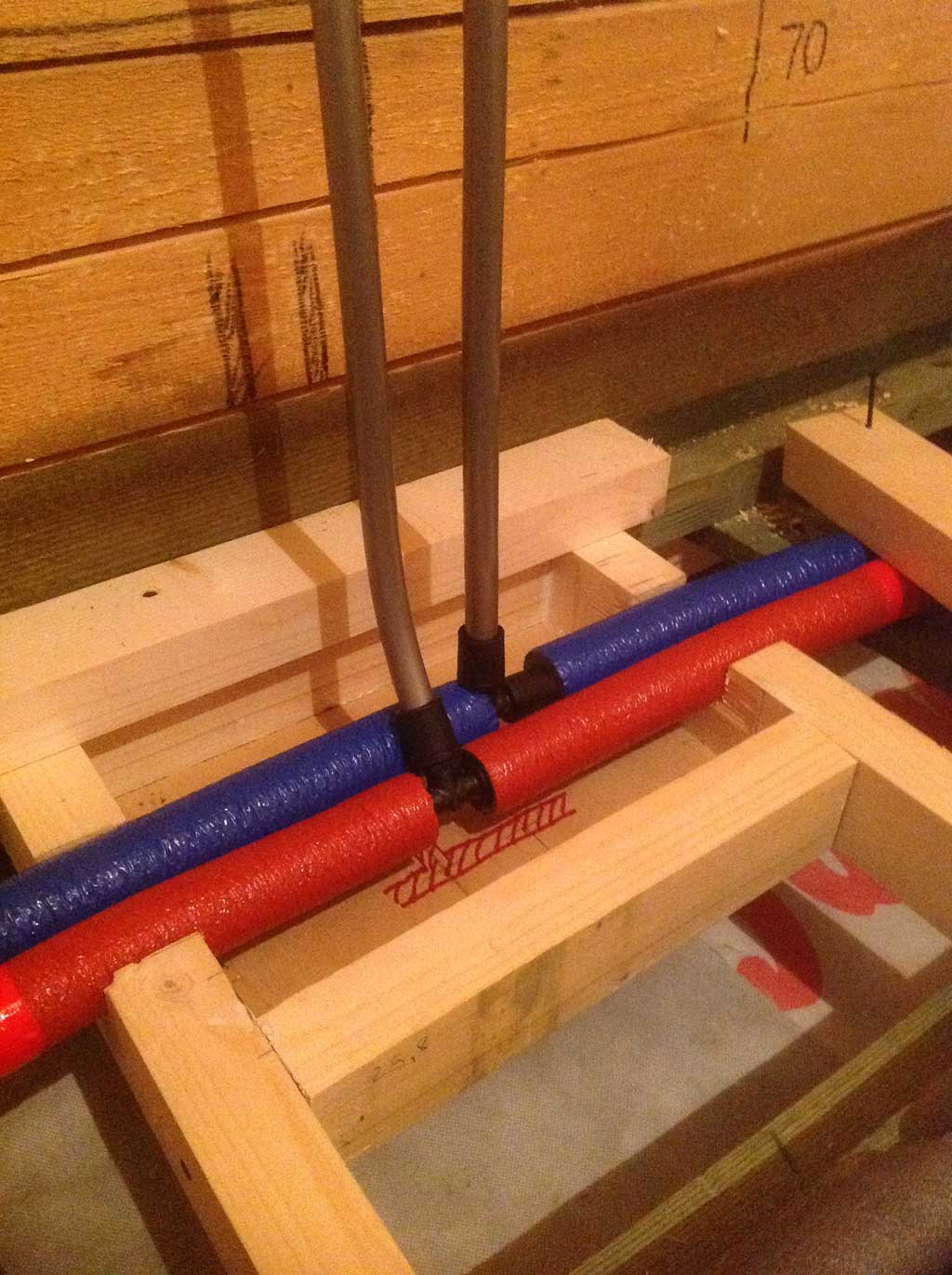

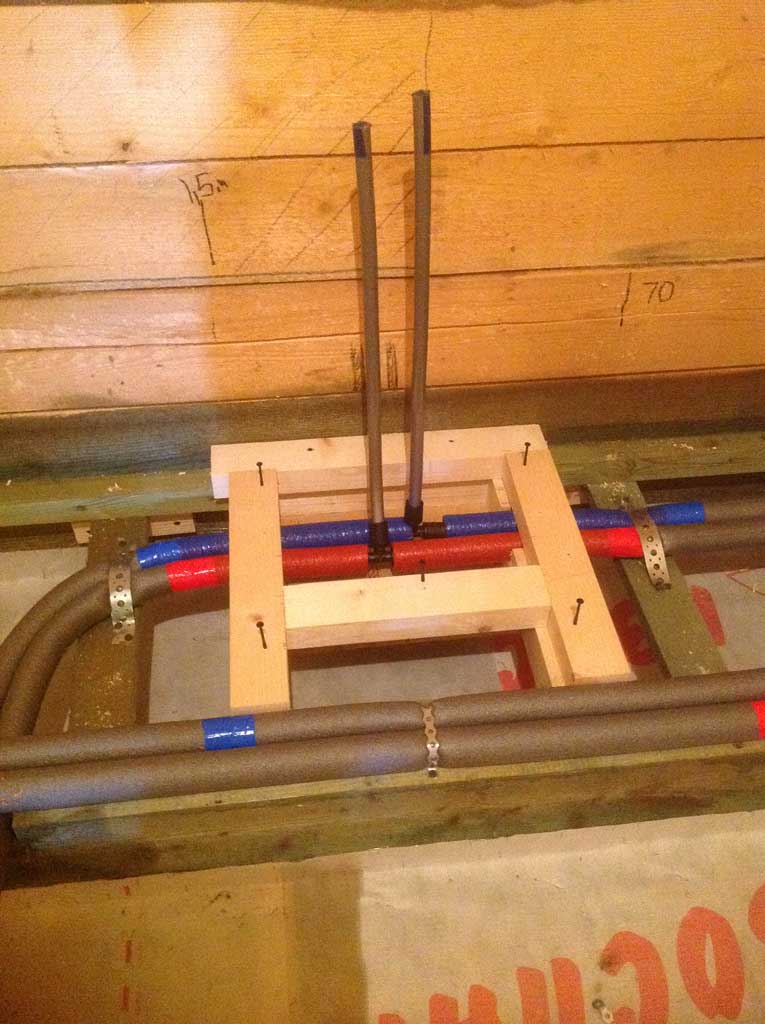

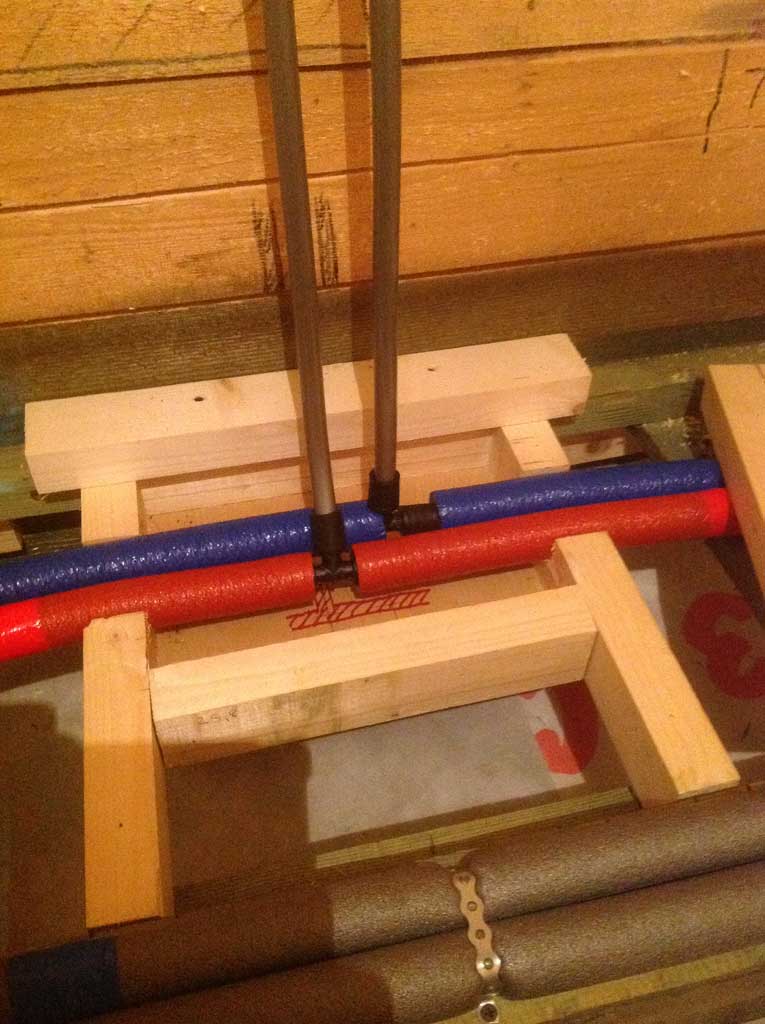

Соответственно на этих линиях пришлось делать отводящие соединения с помощью инструмента запрессовочного от Rautitan. В этих местах я сделал смотровые лючки.


Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления

Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления

Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления

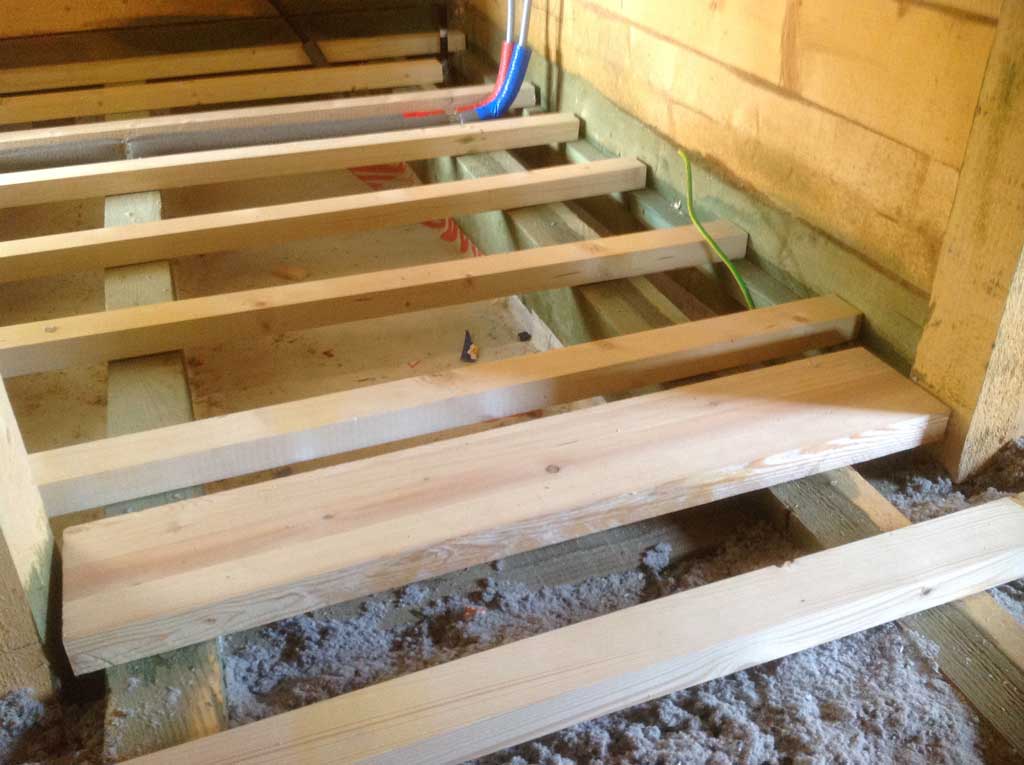

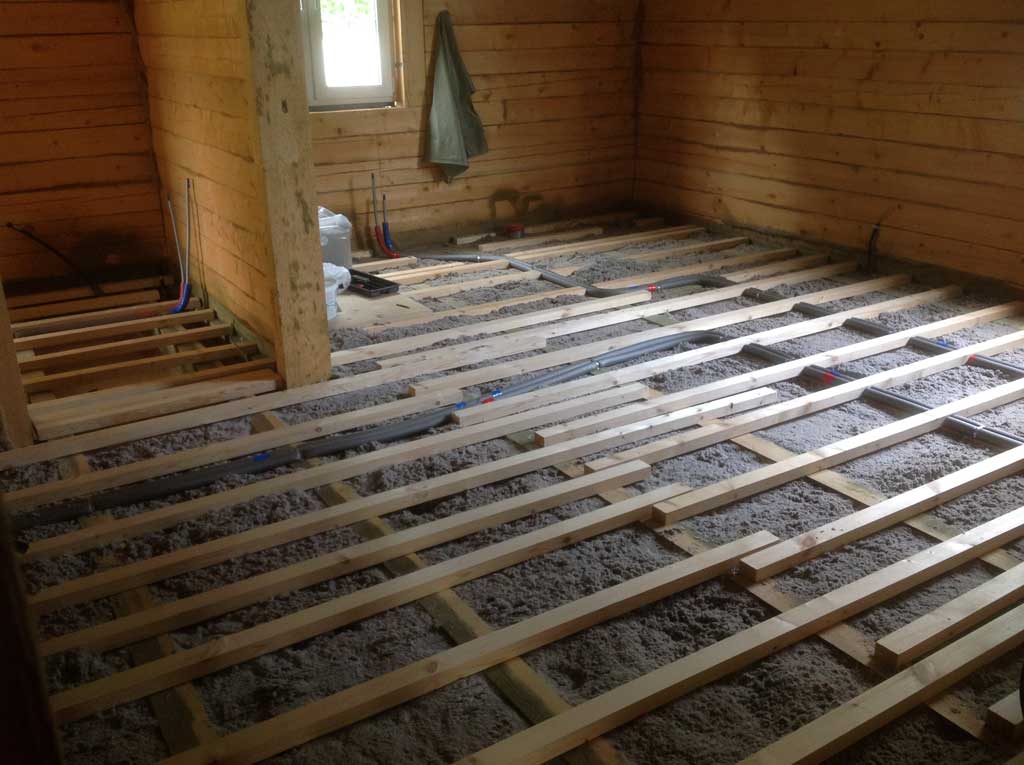

На кухне поперечные бруски были проложены поперек лаг довольно часто, можно было и пореже, но так пол будет крепче.
Предварительно все бруски промазывались влаго- и морозостойким клеем по дереву в точках соприкосновения с лагами и прикручивались желтыми саморезами длинной 100-130мм

Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления

Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления

Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления

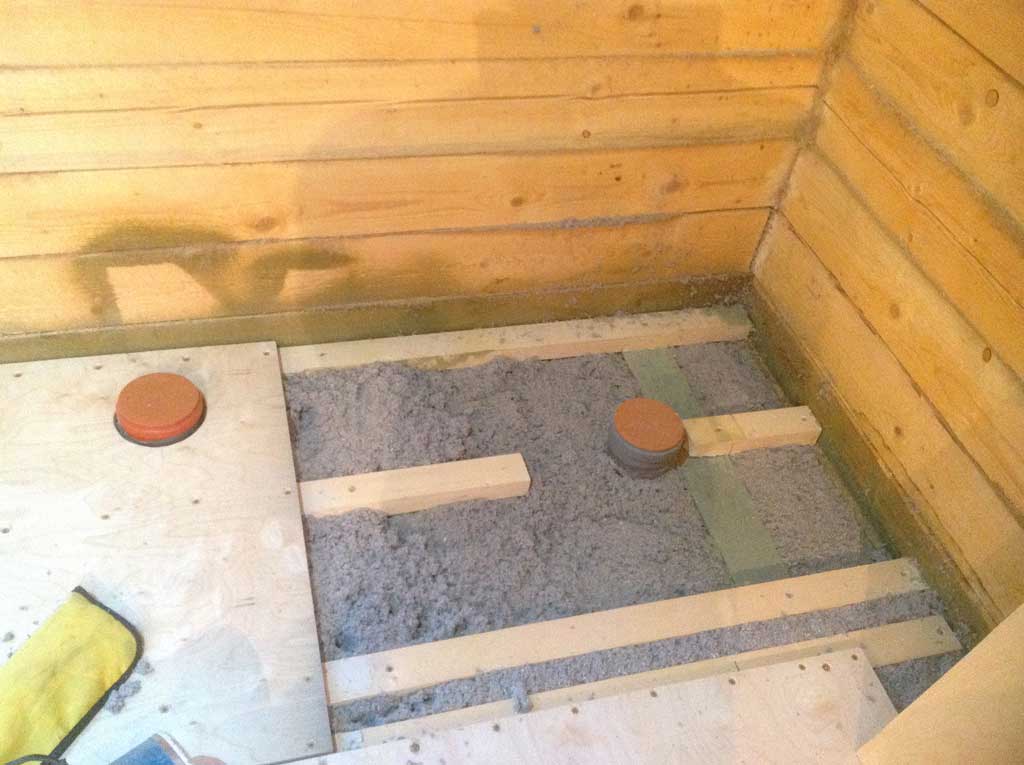

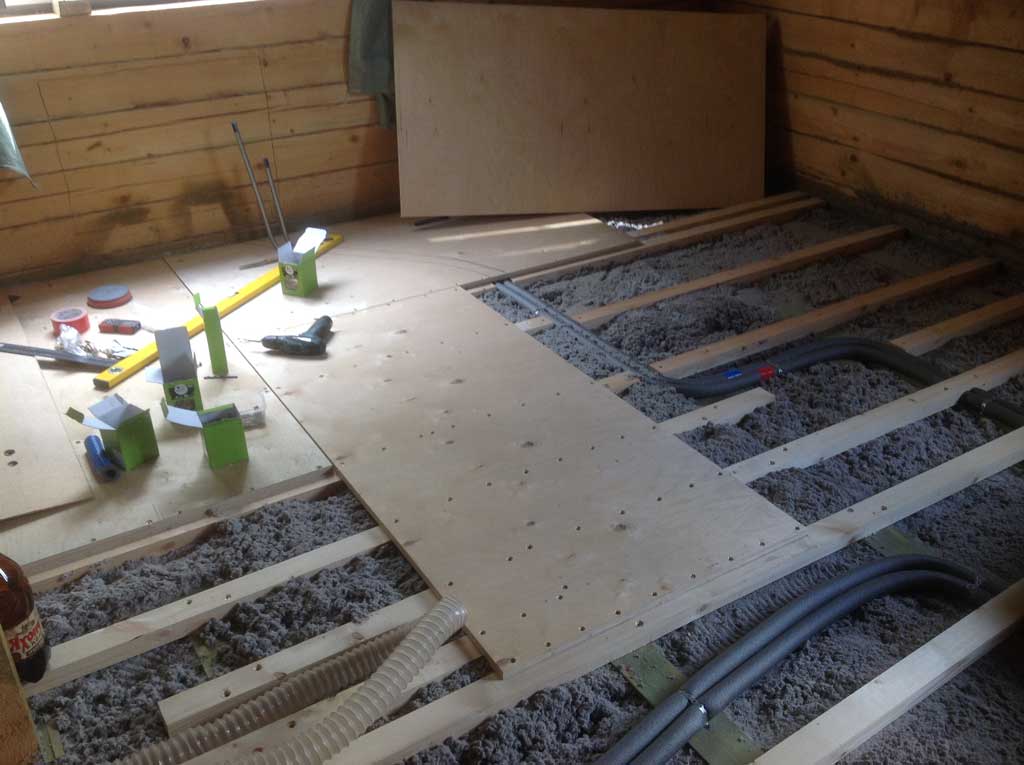

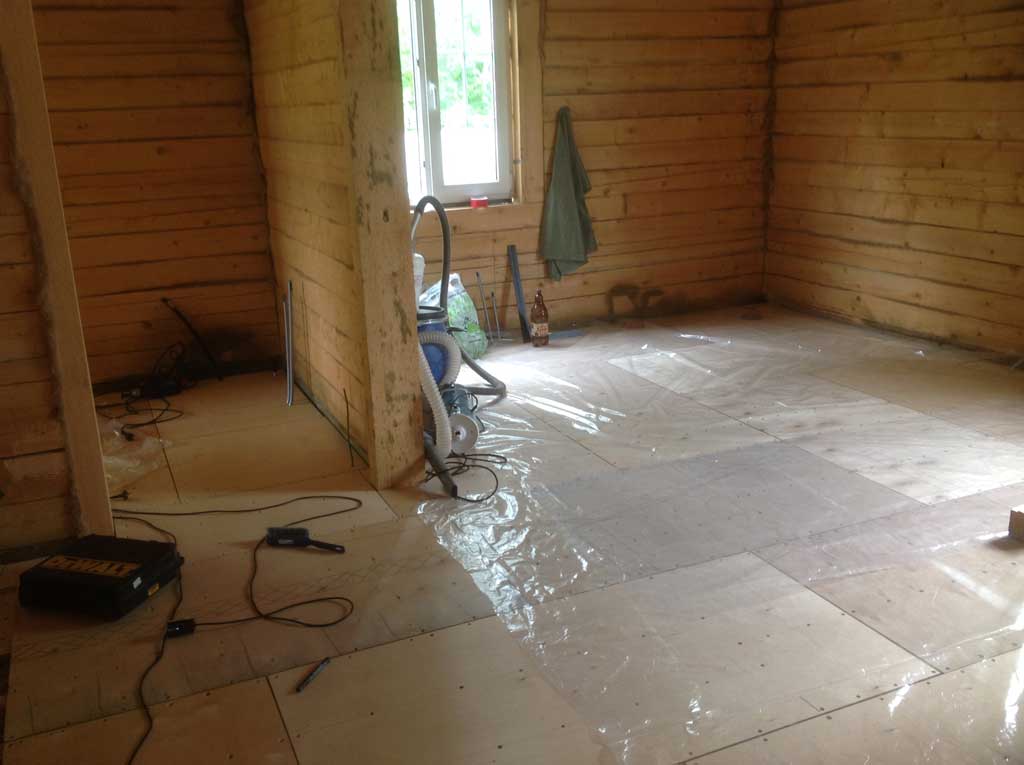

Фанера 20-ка резалась в основном на две части - пополам или на 4 части - для того, чтобы можно было нормально организовать перекрестие листов фанеры - чтобы 4 куска фанеры не встречались в одном углу.

Сначала бруски промазывались клеем в местах, где будет уложен конкретный кусок фанеры, затем я насверливал и зенковкой отверстия и потоми прикручивал фанерный лист к брускам.
Использовал желтые шурупы длинно 50-60мм.

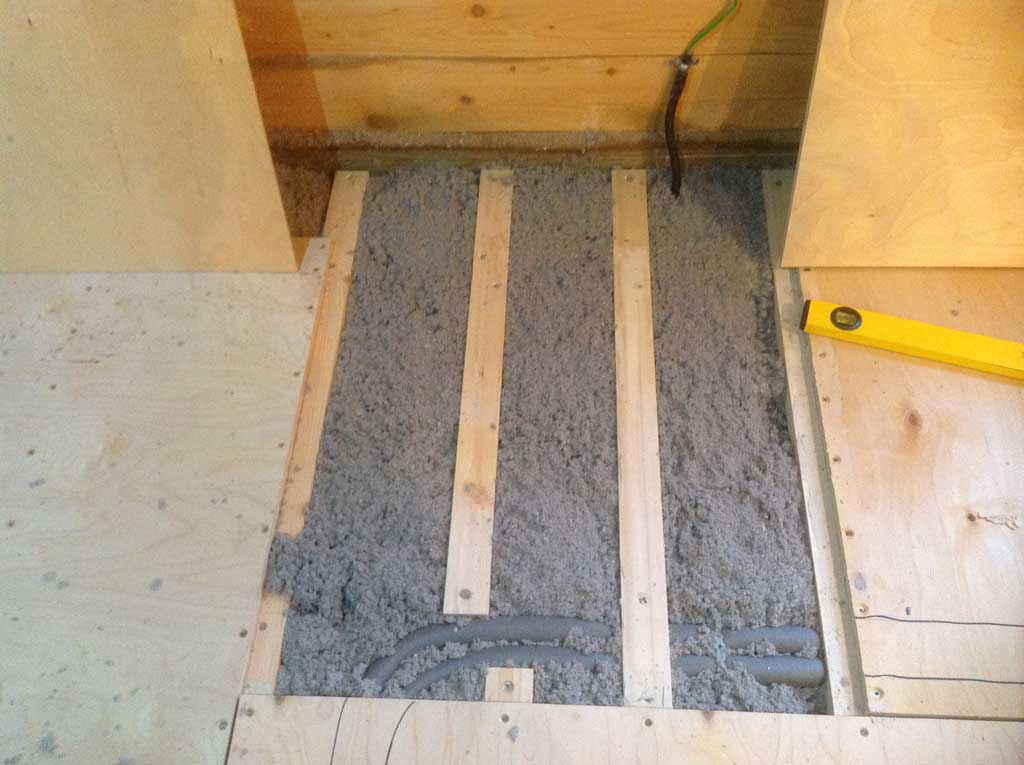

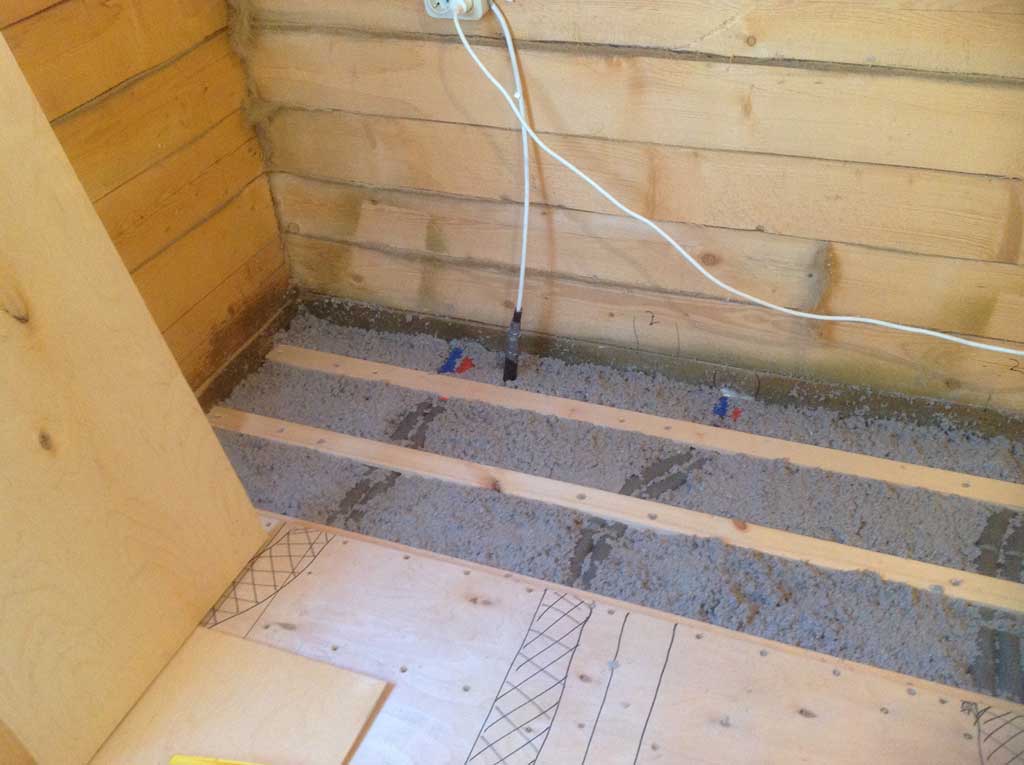

Там где проходили трубы отопления сразу же рисовал маркером линию трубы.
Между листами фанеры выдерживал зазор небольшой - 3-6мм

Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления

Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления

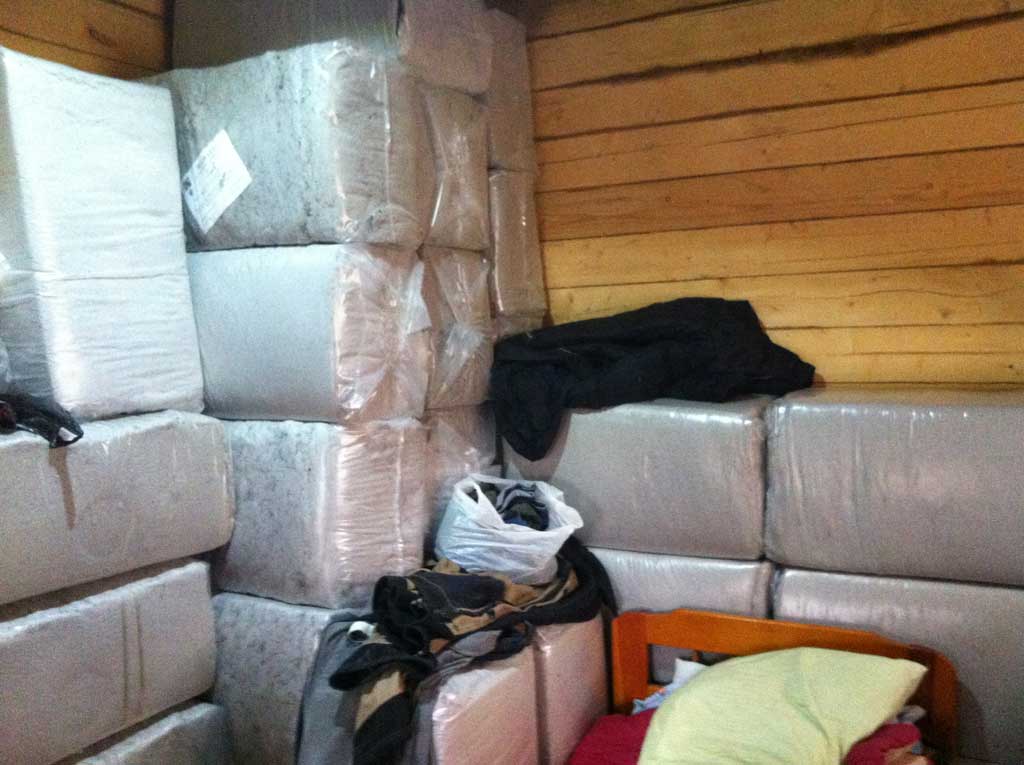

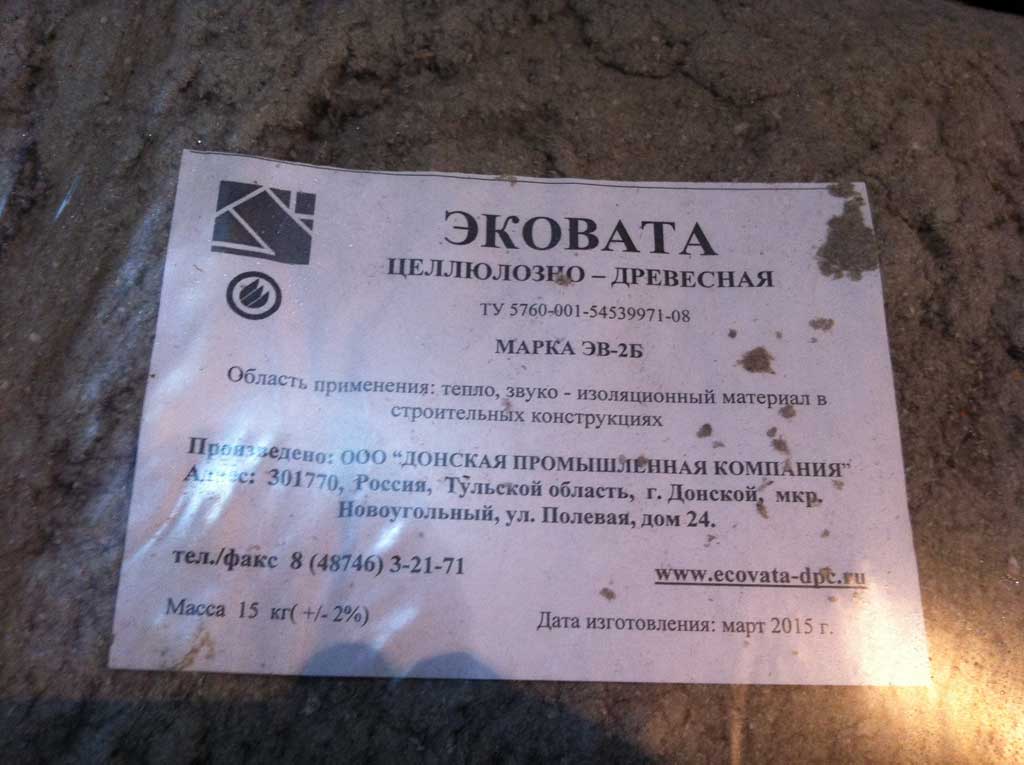

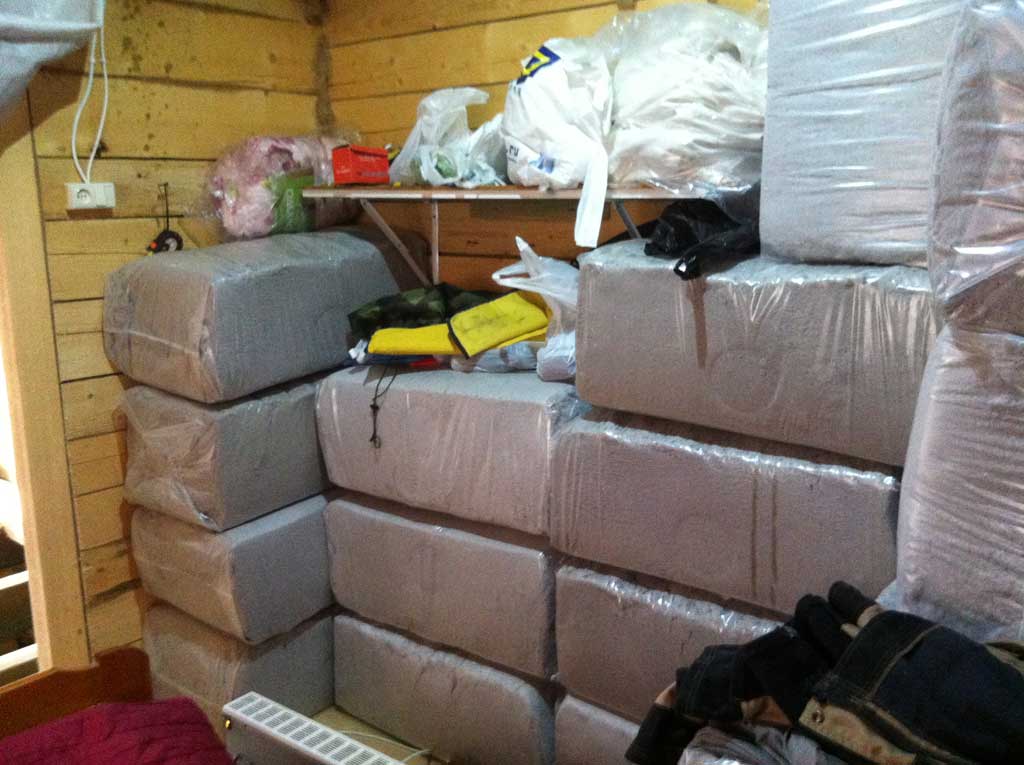

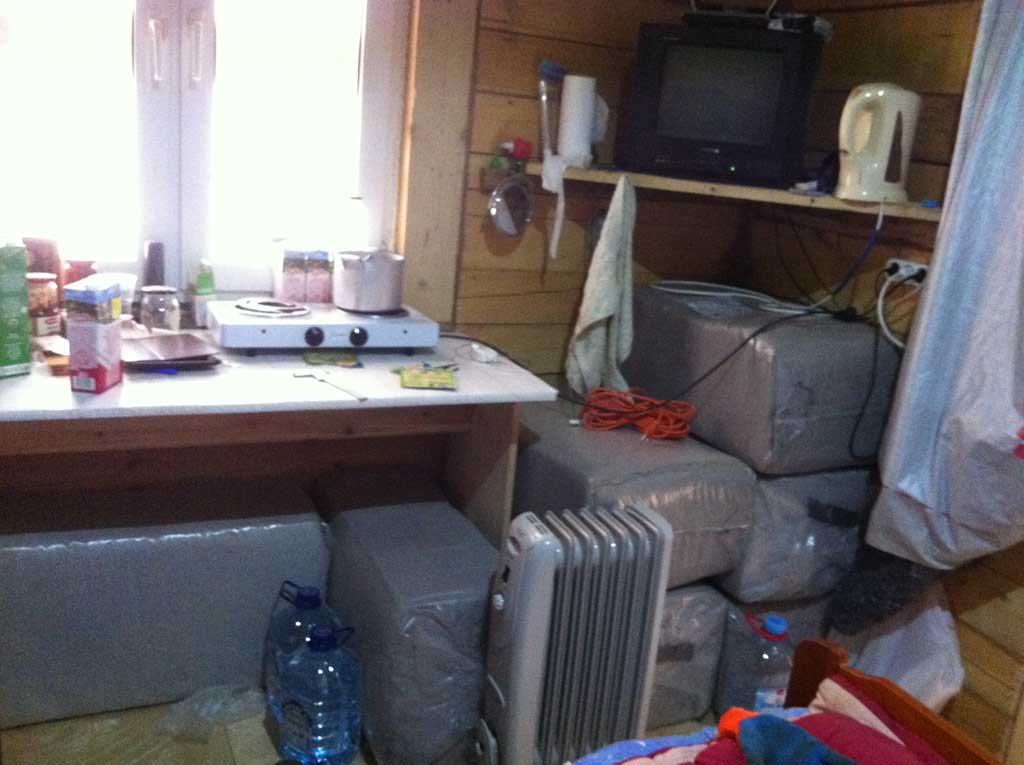

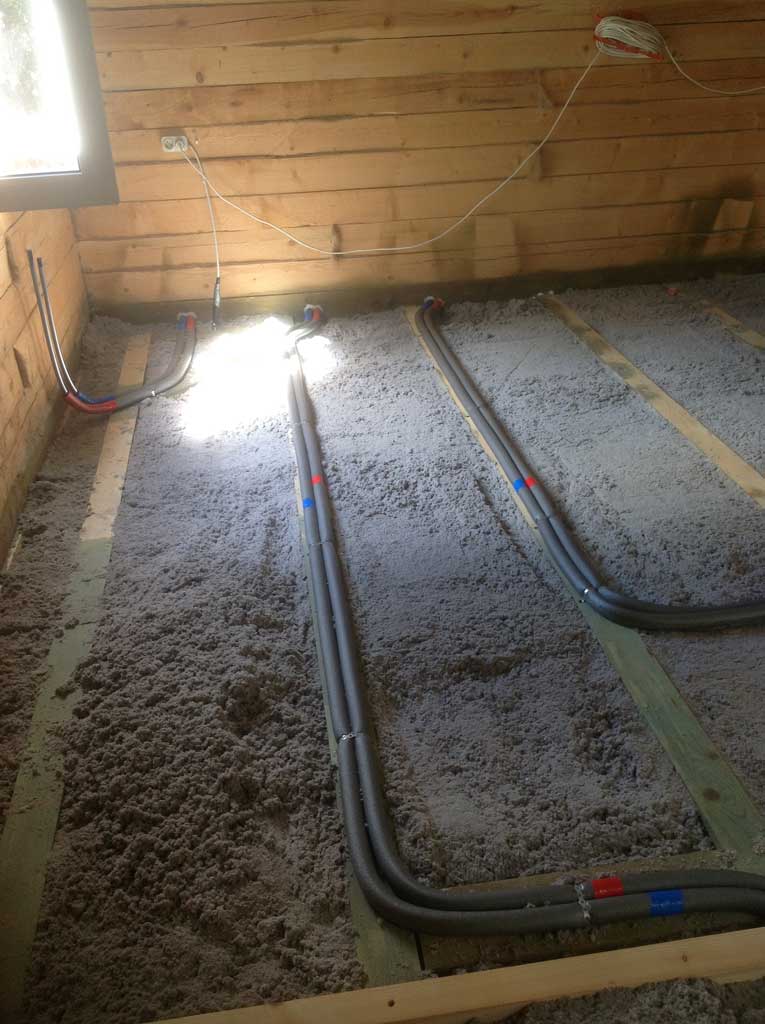

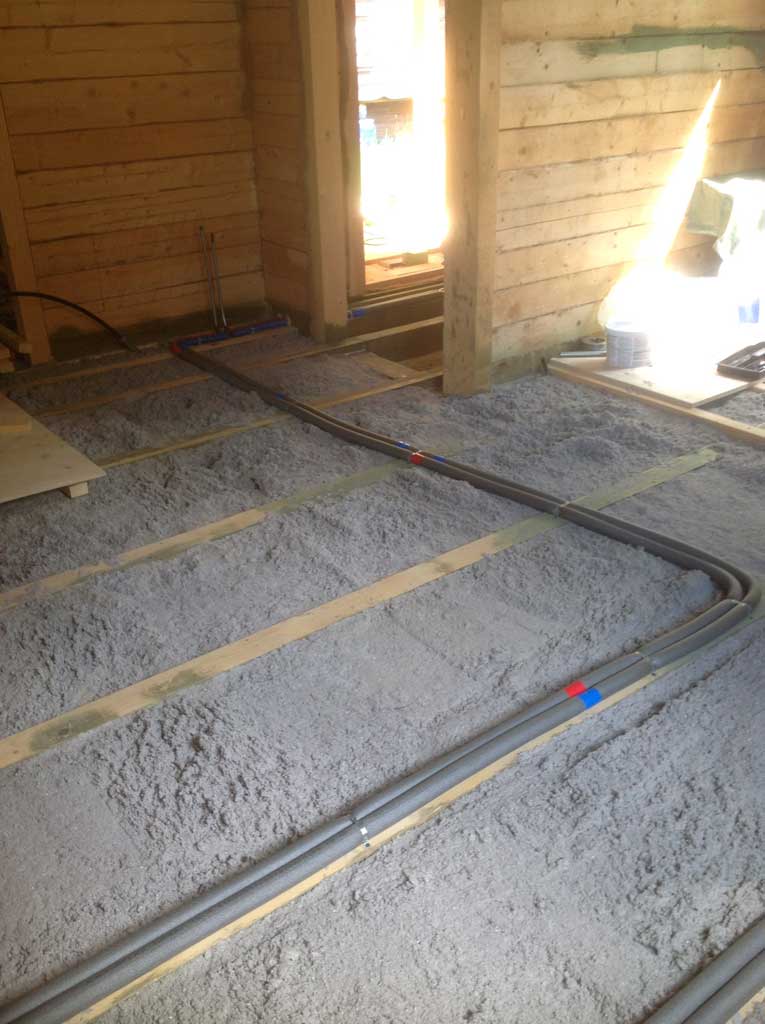

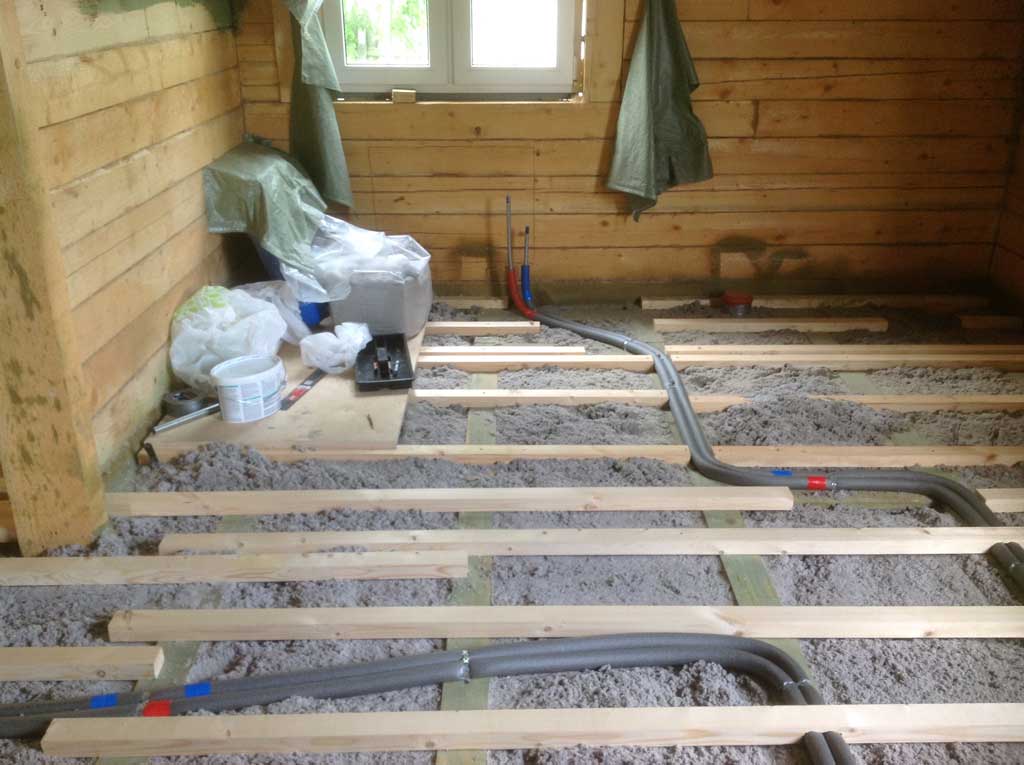

Эковата была закуплена без учета дополнительных брусков. Впоследствии я закупал эковату еще - как для пола, так и для утепления потолка.
Изначально вату привезли сразу в количестве 70 штук - с доставкой обошлось в 33.000 руб (цена на начало 2015г).
Когда я впоследствии закупал еще (привозил на дачу в седане по 6-7 упаковок) то не считал сколько было куплено всего.

Я на этой вате чуть ли не спал :)
Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления


Дополнительные фото:
Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления

Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления Строительство дачи в СНТ. Часть 19 - утепление пола эковатой и разводка труб отопления
