Санузел и ванная будут раздельными. Для этого необходимо сделать между ними каркасную перегородку, поскольку изначально выделенное помещение под туалет и ванную было общим.
На туалет было выделено место шириной 95см.

В ванной комнате я думал использовать душевой поддон, но супруга настояла на установке небольшой ванне - длиной 120см - для мытья ребенка.
Не знаю как получится...

Каркасную перегородку между ванной комнатой и туалетом я сделал из бруса 50х50. предварительно промазал его Неомидом 430.
Сделал поперечные перегородки под установку Кнауф листов - влагостойких ГКЛ 1500х600.
Однако впоследствии, когда перегородка уже была сделана, супруга решила не ставить ГКЛ, а сделать стены из имитации бруса.

Вот что значит заниматься "переделками" по ходу строительства"
Плохо если нет изначально намеченного и утвержденного всеми плана работ...


В каркасной перегородке были дополнительно установлены закладные для последующего навешивания зеркала.

Пол в туалете и ванной комнате

Пол в туалете и ванной комнате был обработан следующим образом:

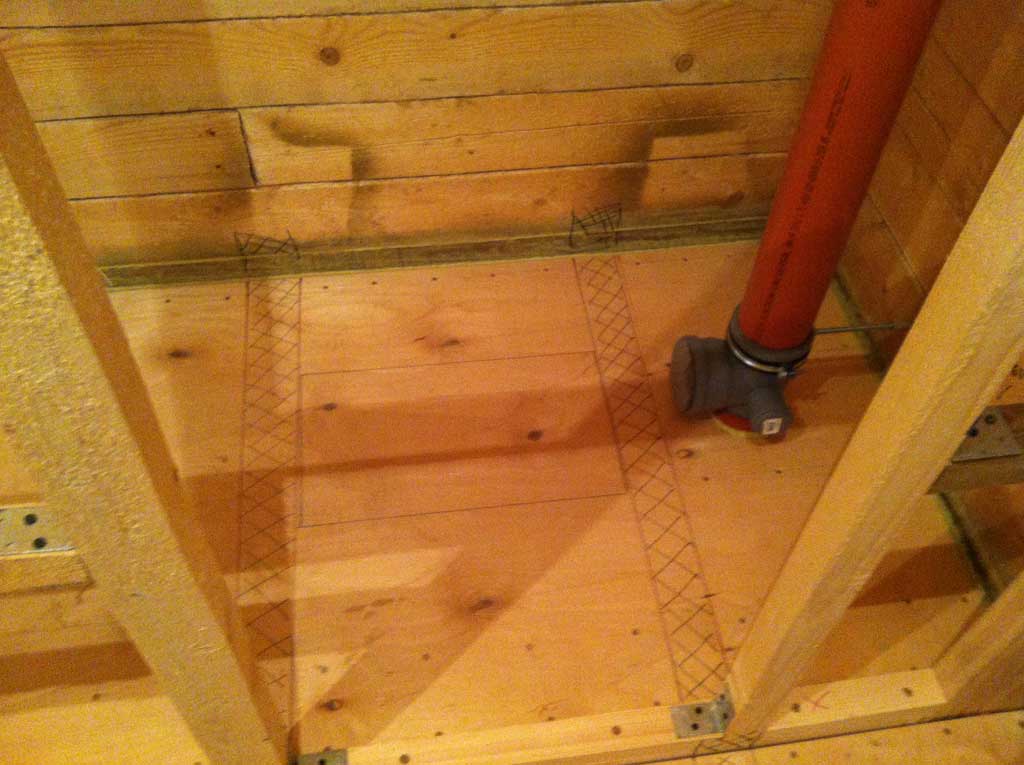

- швы между фанерными листами были заделаны герметиком по дереву.
Сначала по краям швов я крепил малярный скотч, затем металлическим шпателем наносил герметик. После этого удалял скотч - в результате все получалось достаточно аккуратно.
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

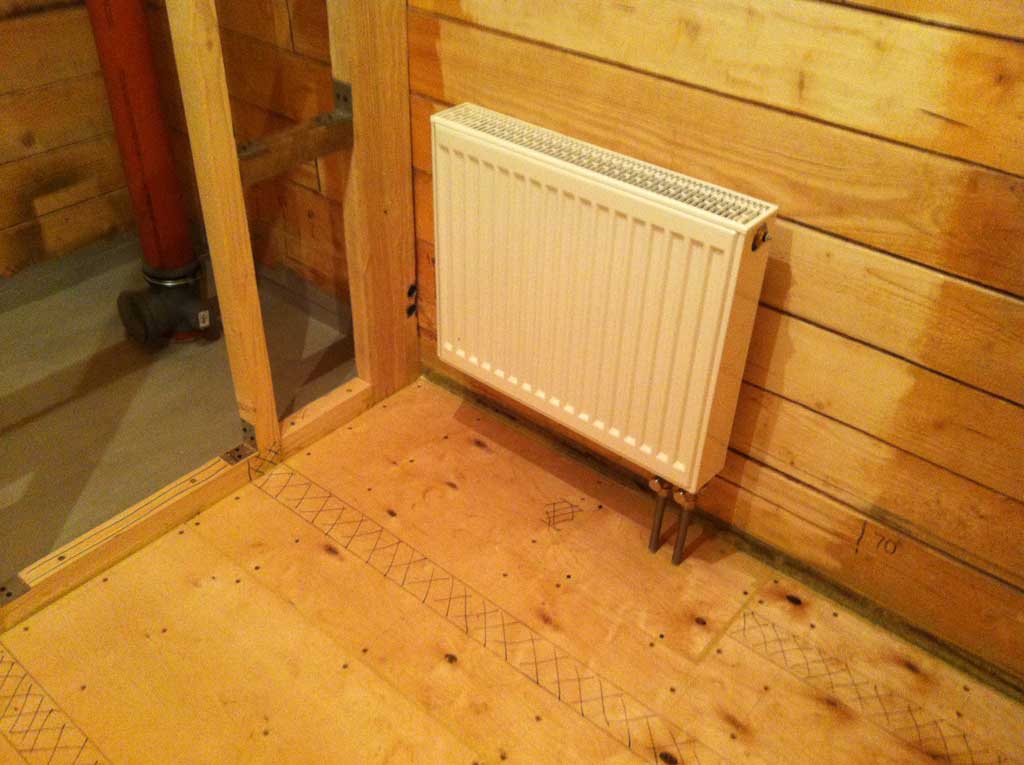

На фото видны заделанные швы. Также по фанере видны нарисованные линии проложенных труб чтобы при креплении фанеры к брускам не пришурупить и эти трубы.

Используемые материалы:
Грунтовка по фанере - морозостойкий Ceresit CT17
Гидроизоляция - эластичный Ceresit CL 51
Гидроизоляция - КНАУФ-Флэхендихт
Керамогранитная плитка на пол в туалет
Лента для гидроизоляции стыков - КНАУФ-Флэхендихтбанд лента гидроизоляцонная

Для шумоизоляции в каркасную перегородку будет установлен утеплитель 5см толщиной Rockwool Акустик Баттс.
C обеих сторон каркасной перегородки будет установлена пароизоляция Изоспан В.

За унитазом, в месте входа канализационной трубы я решил сделать перегородку и продолжить выходную трубу в виде фанового стояка.
Его можно будет вывести на кровлю для обустройство вентиляции и, при необходимости, на мансарде можно будет установить еще один унитаз.
Эту трубу я и решил отгородить коробом.
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.


Короб был изготовлен из досок и брусков. Впоследствии я сделаю там несколько полочек и навешу двери.

Перегородка между туалетом и ванной комнатой в верхних точках крепилась через скользящие уголки.

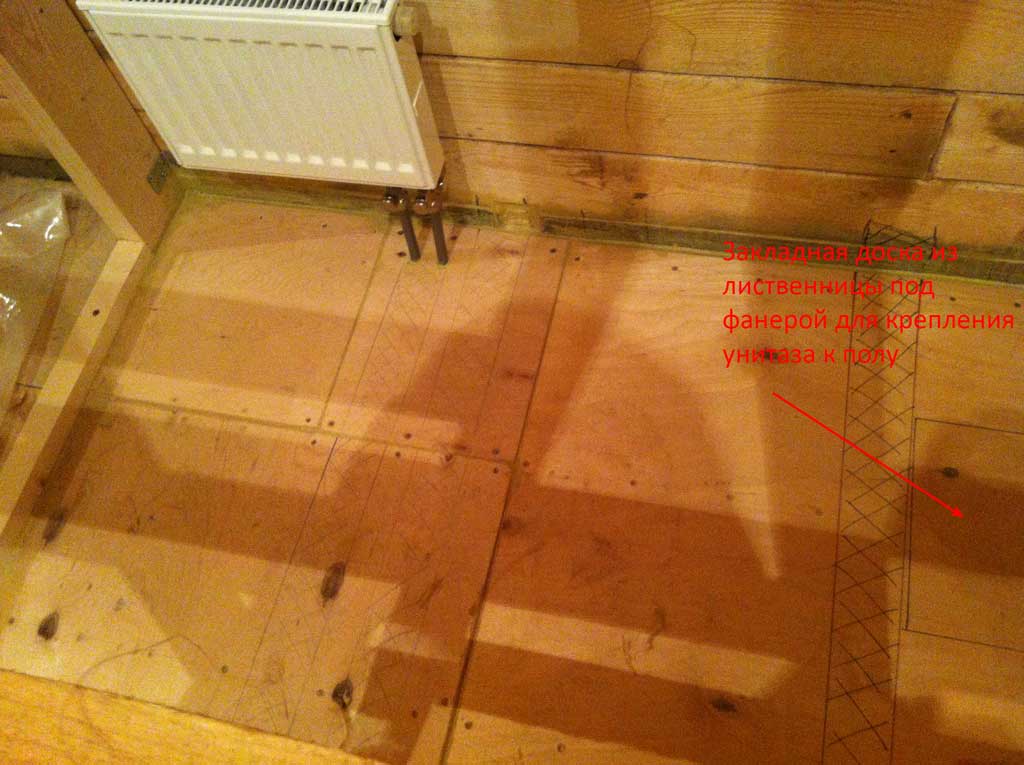

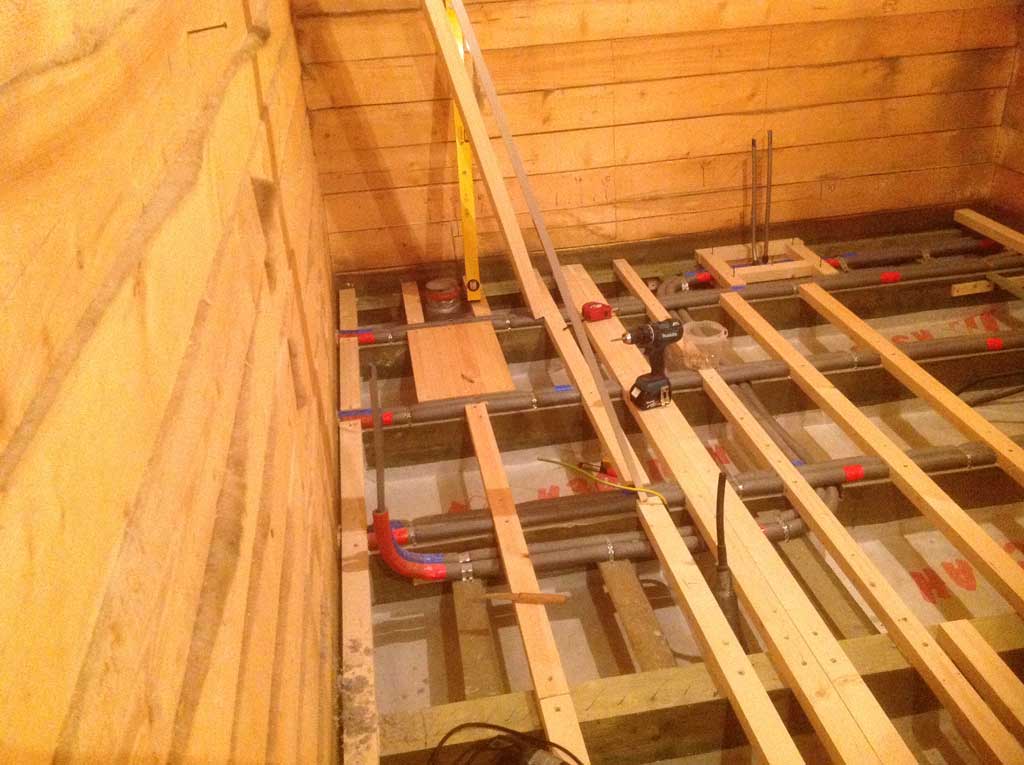

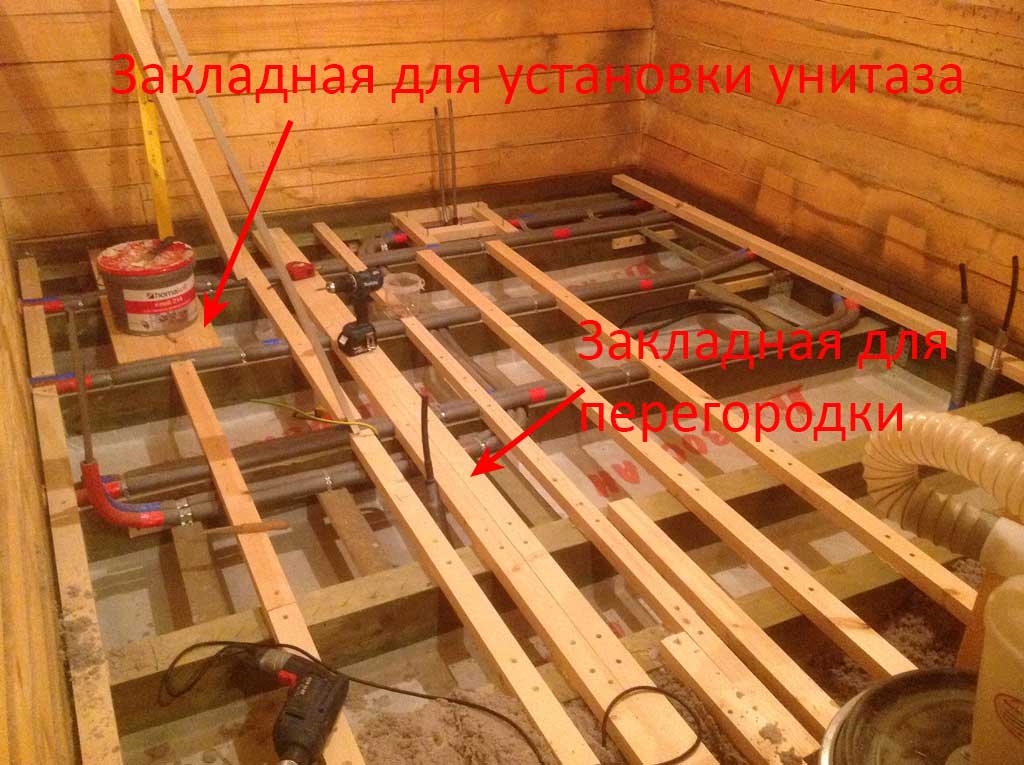

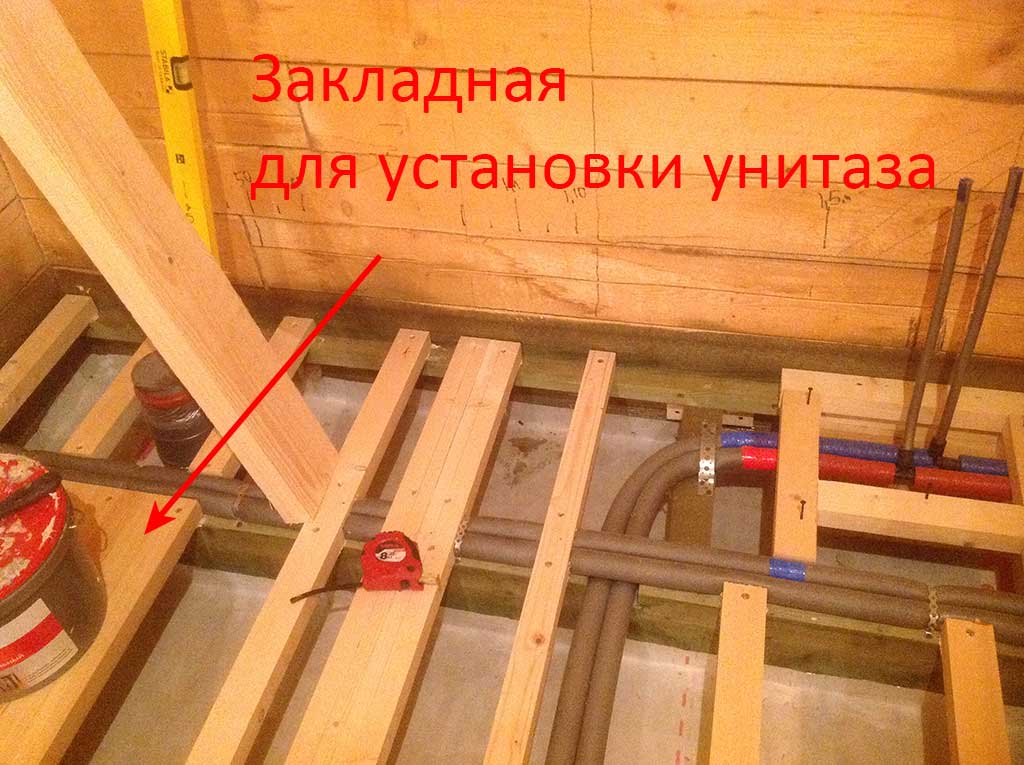

В месте будущего крепления унитаза к полу изначально на лаги пола была установлена широкая доска из лиственницы толщиной 40мм. В качестве такой доски я использовал ступень для лестницы.
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.


Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.


Унитаз был куплен с прямым выпуском. Думаю что надо было покупать с косым выпуском - было бы удобнее производить стыковку унитаза с трубой канализации.

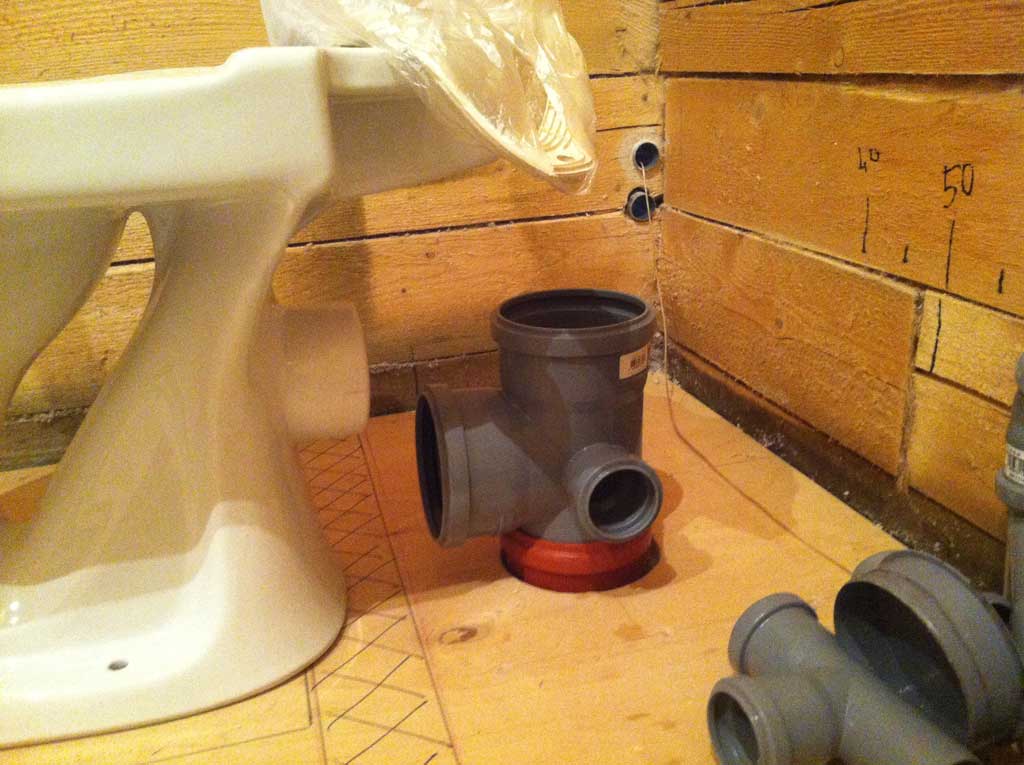

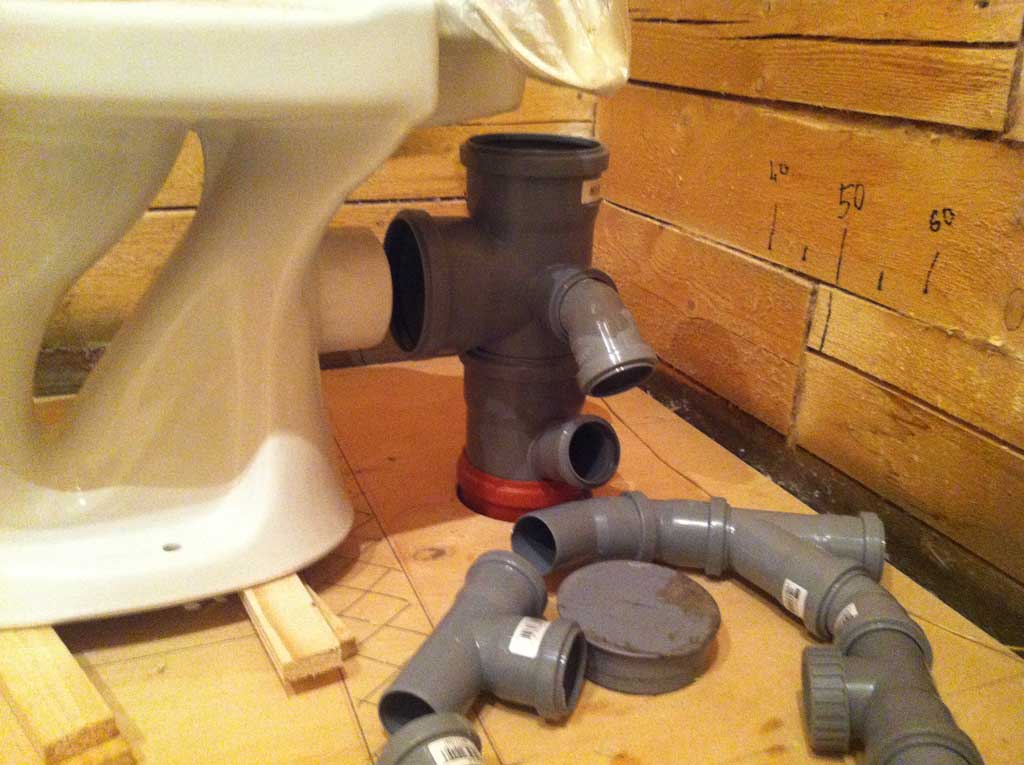

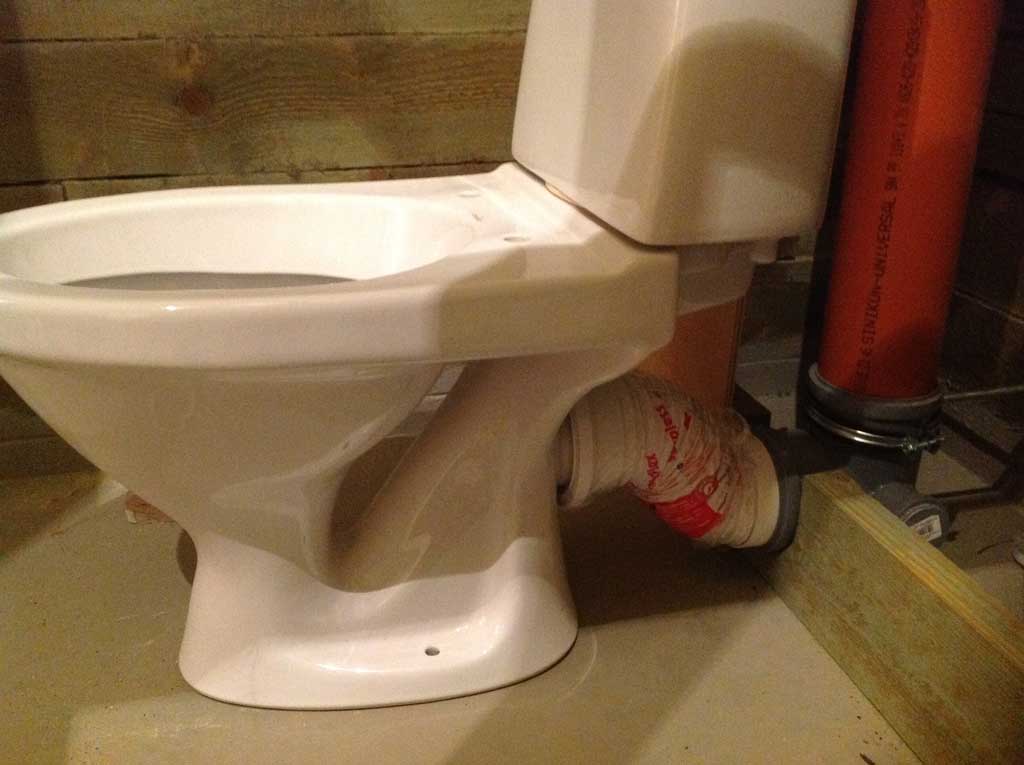

Примеривался как будет осуществляться присоединение.
Рассматривал пару вариантов:
- прямая стыковка и
- под углом через гофру.

Надо было учесть еще и то, что к данной трубе надо будет подводить слив от ванны, и пары раковин.
Обратите внимание, что унитаз стоит точно над тем местом, где установлена закладная доска для его крепления.
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

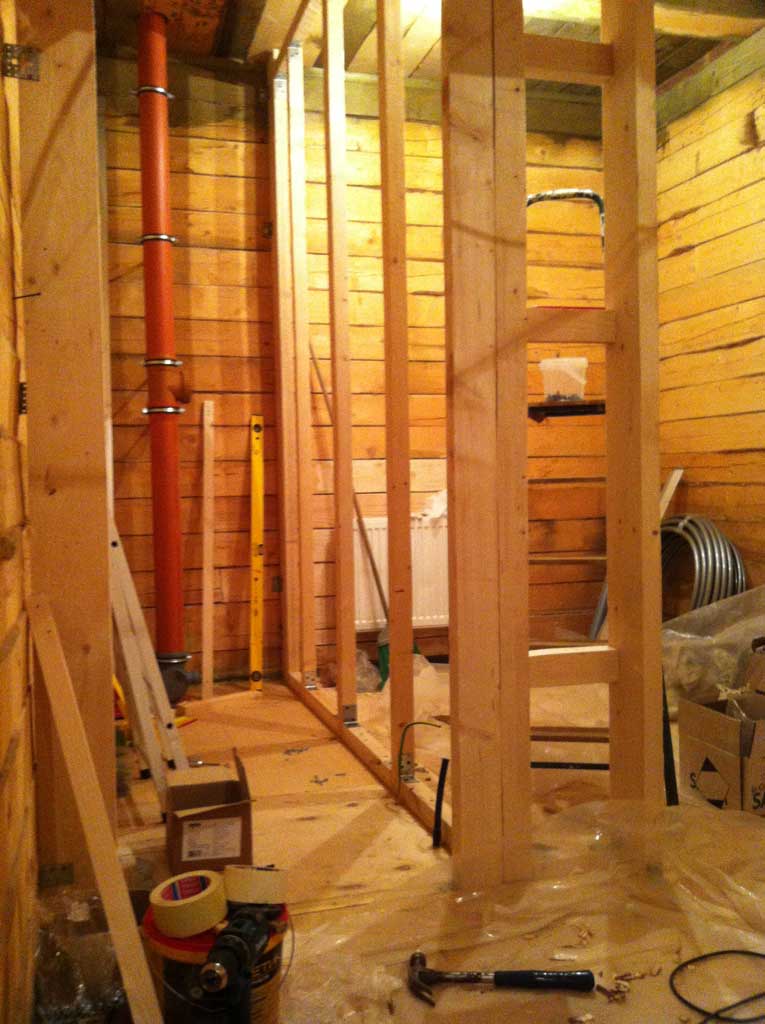

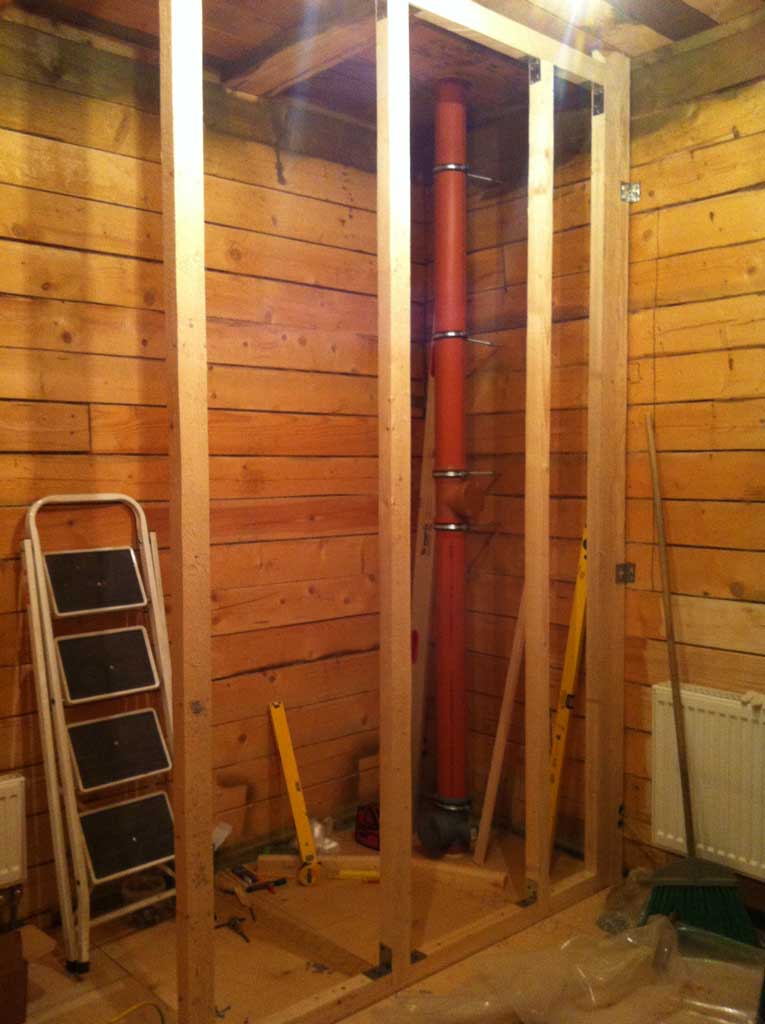

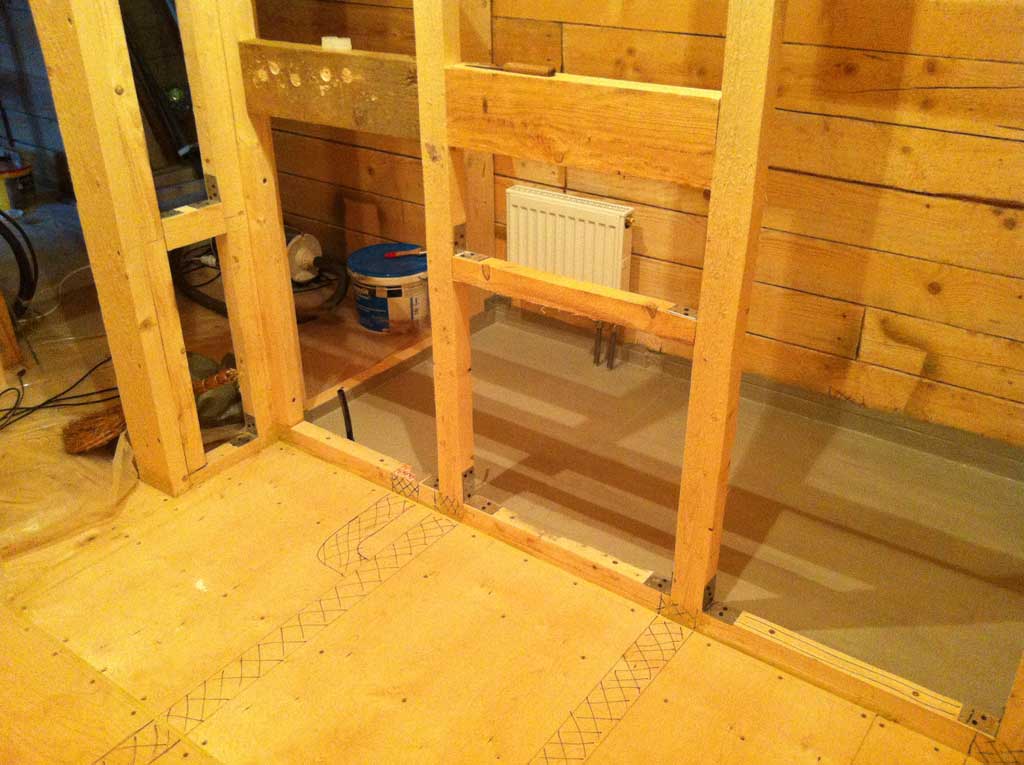

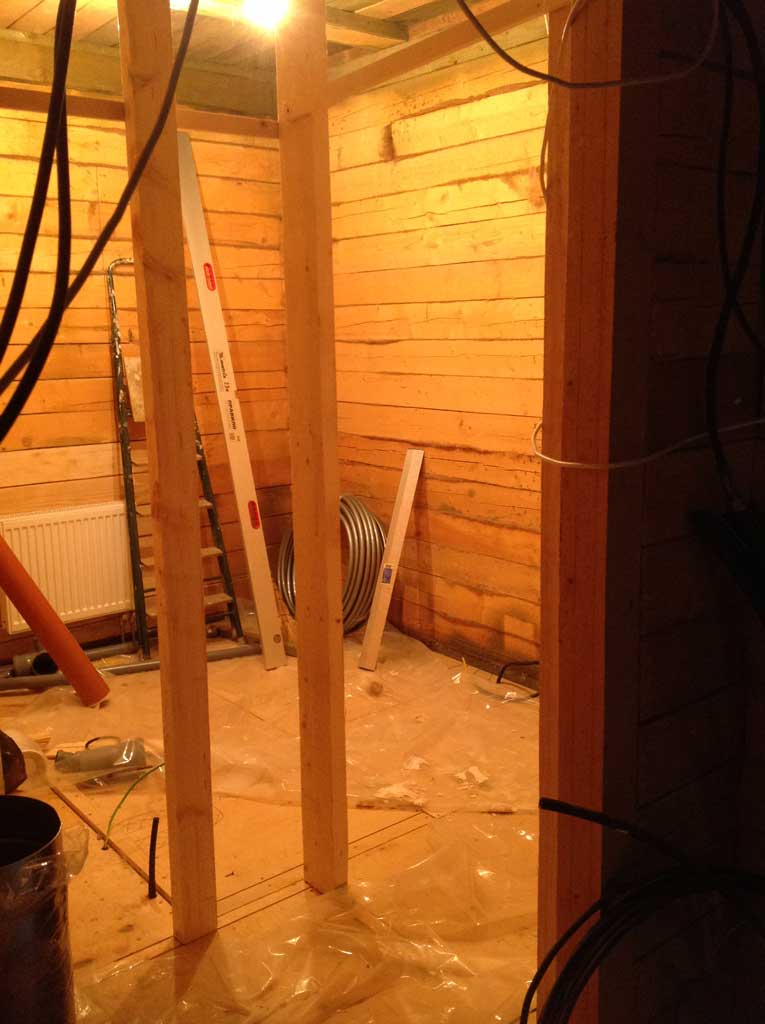

Установил вертикальные стойки.

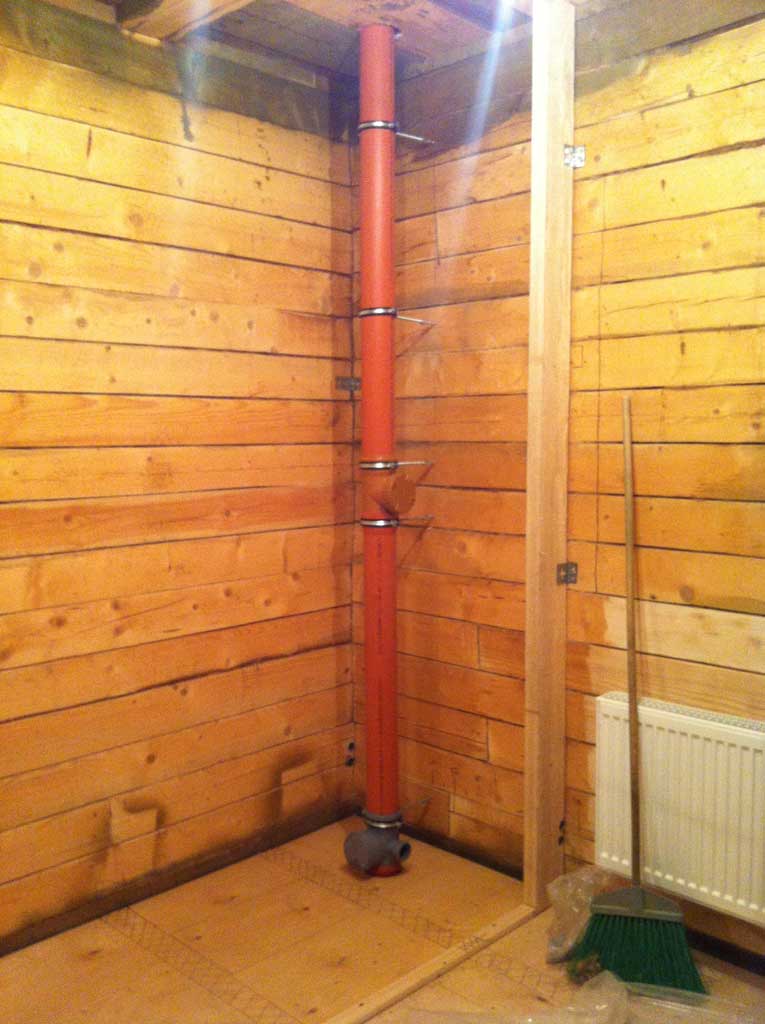

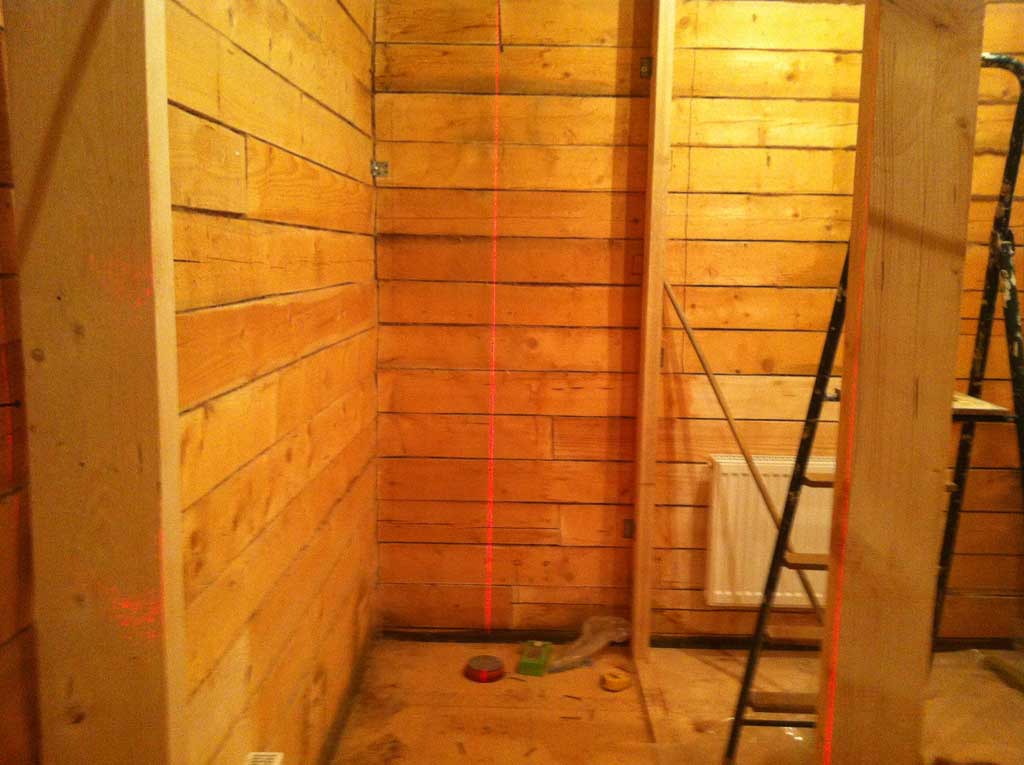

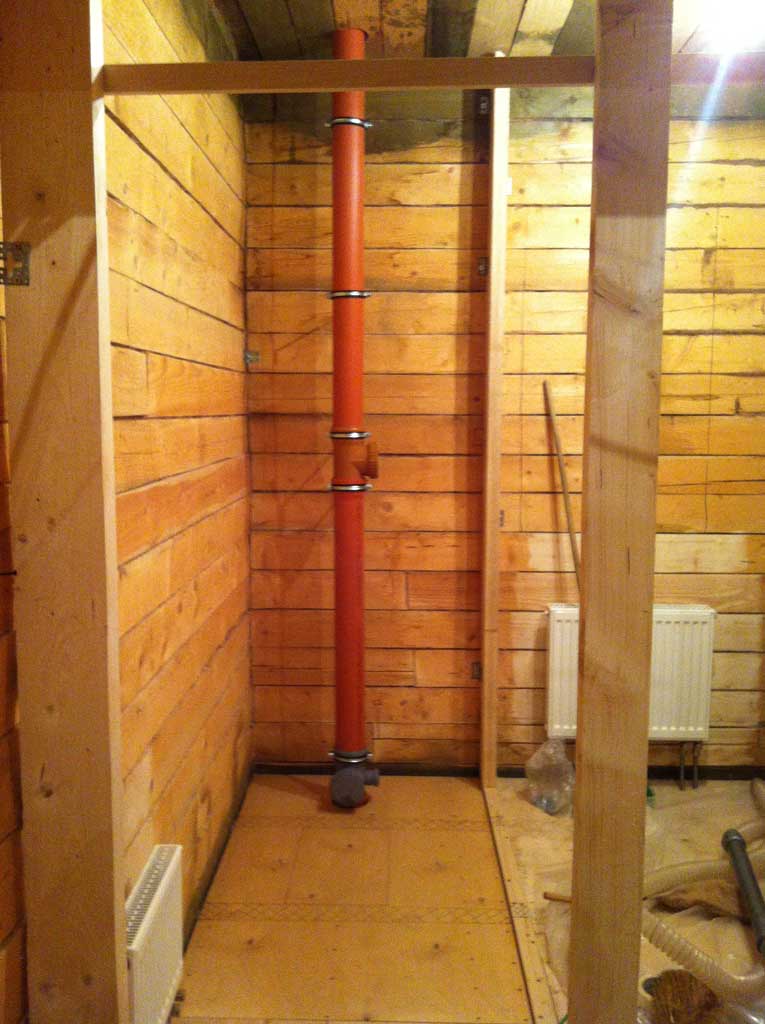

По лазерному построителю плоскостей установил вертикально фановую трубу и закрепил ее хомутами.

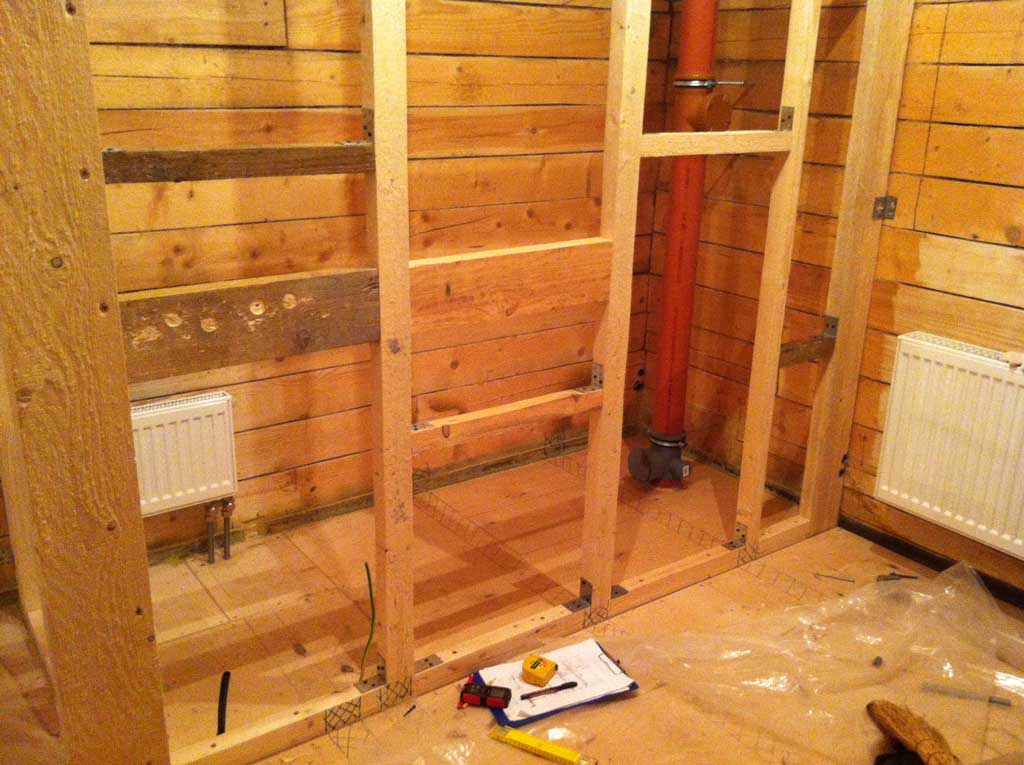

Сделал поперечное крепление вертикальных стоек. Крепление производил металлическими уголками.

Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

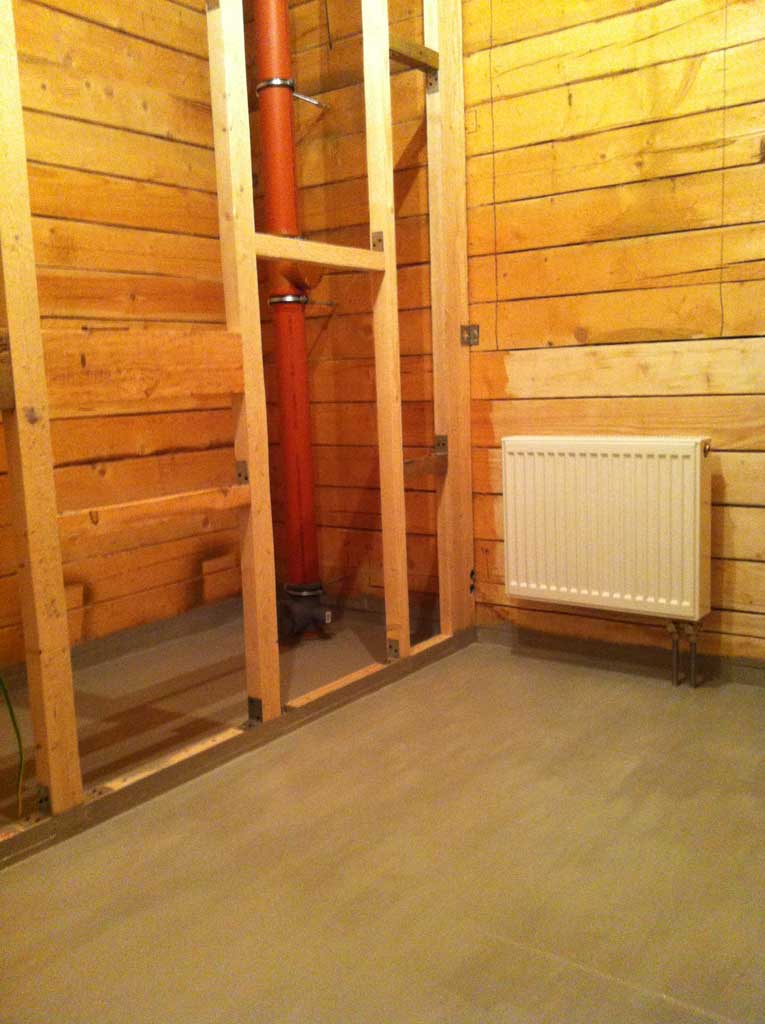

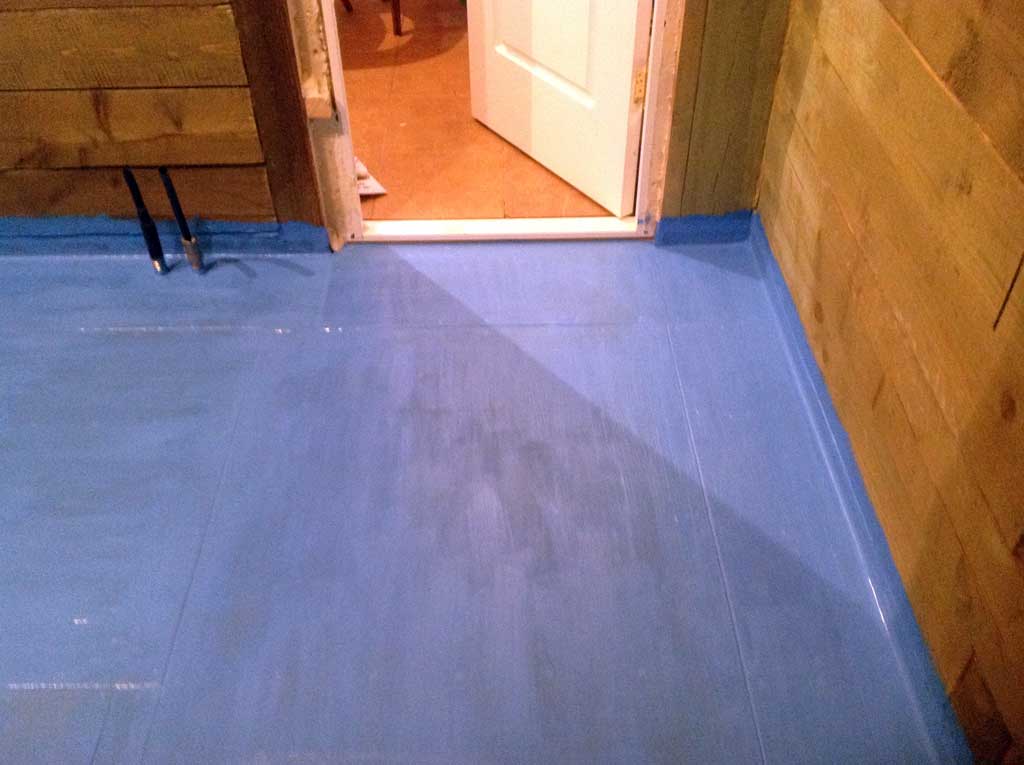

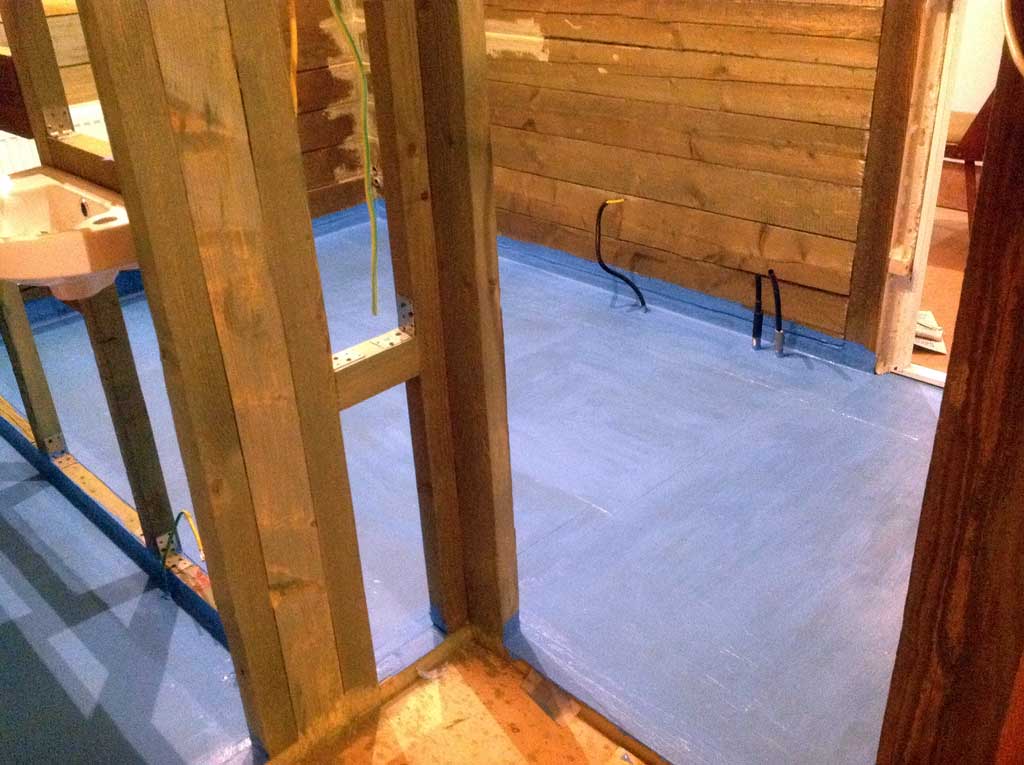

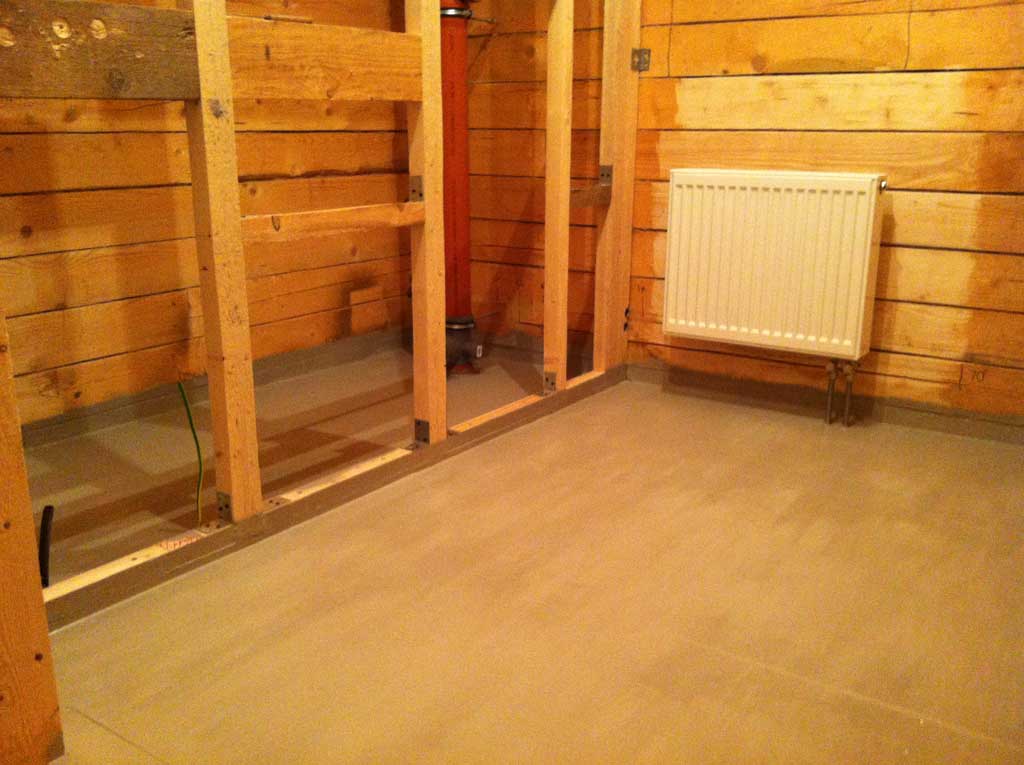

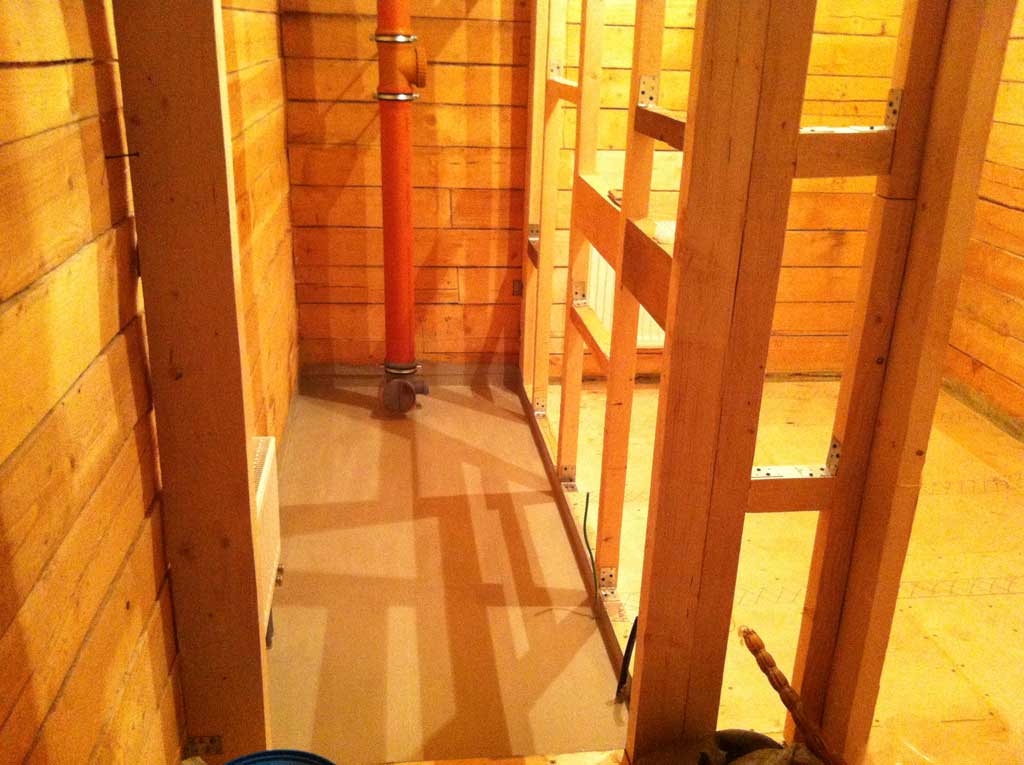

Далее покрыл пол гидроизоляцией Ceresit в три слоя - как в помещении туалета, так и в помещении ванной комнаты.
Для туалета и ванной комнаты при входе сделал порожки в районе дверного проема.
Гидроизоляция серого цвета, достаточно густая. Наносил ее большой широкой кистью. Каждый последующий слой наносился после просыхания предыдущего и под углом в 90 градусов по отношению к предыдущему слою.

Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

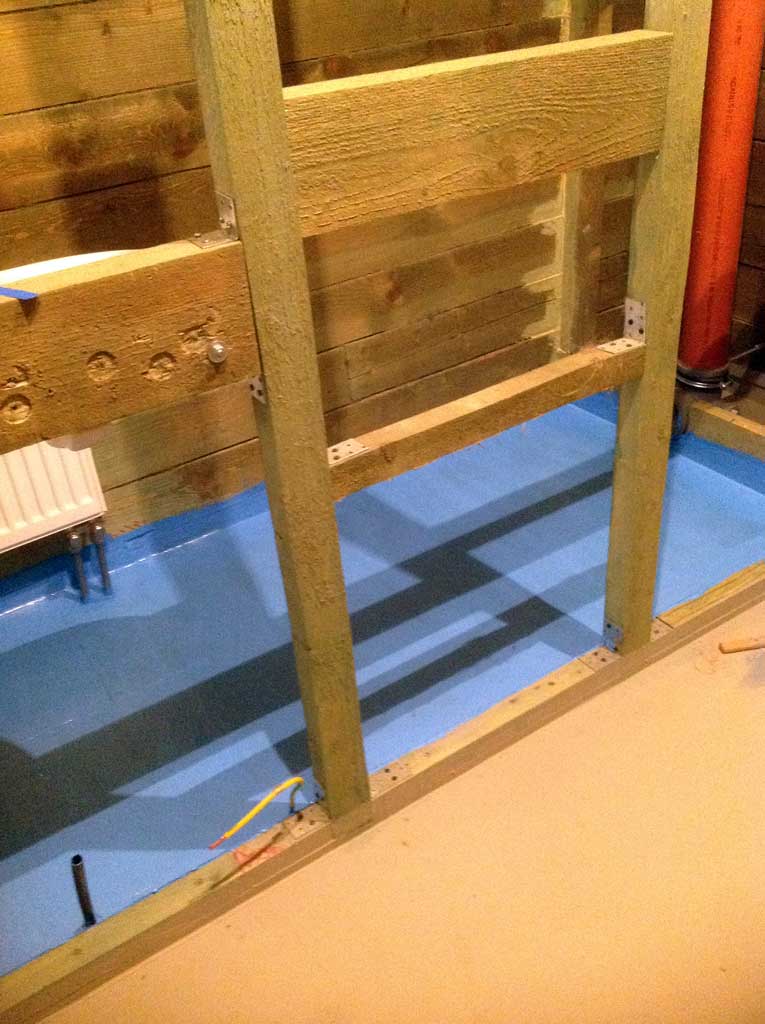

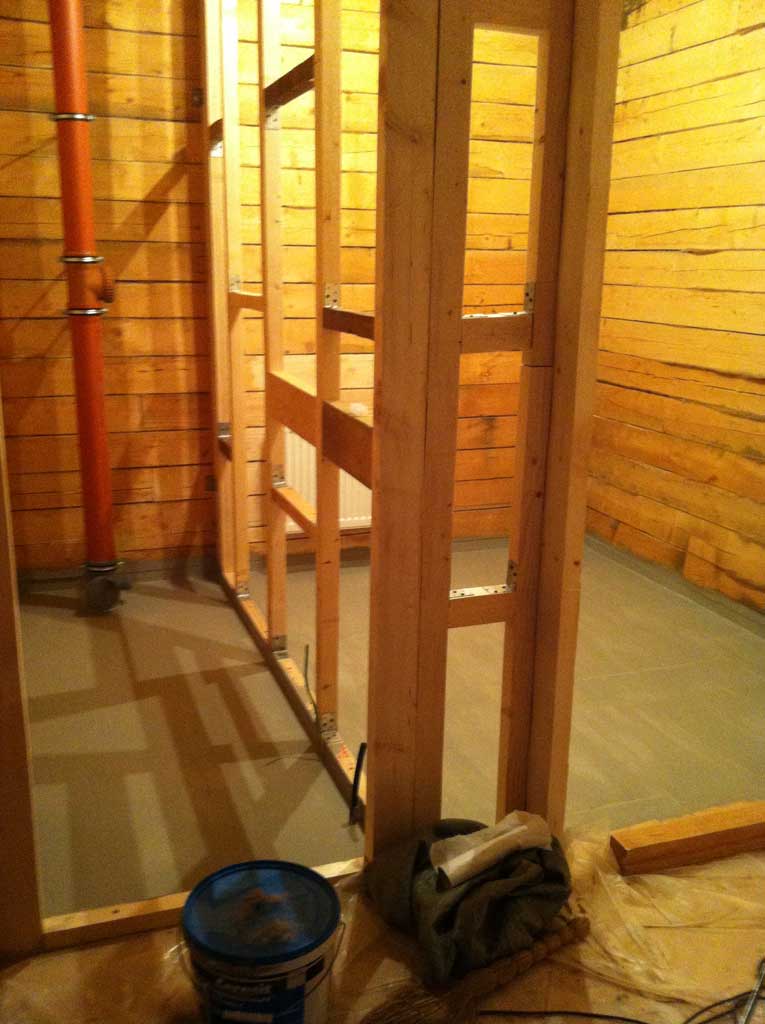

После того, как гидроизоляция высохла, сделал каркас который будет впоследствии закрывать фановую трубу.
Покрыл Неомидом 430 сделанную перегородку.

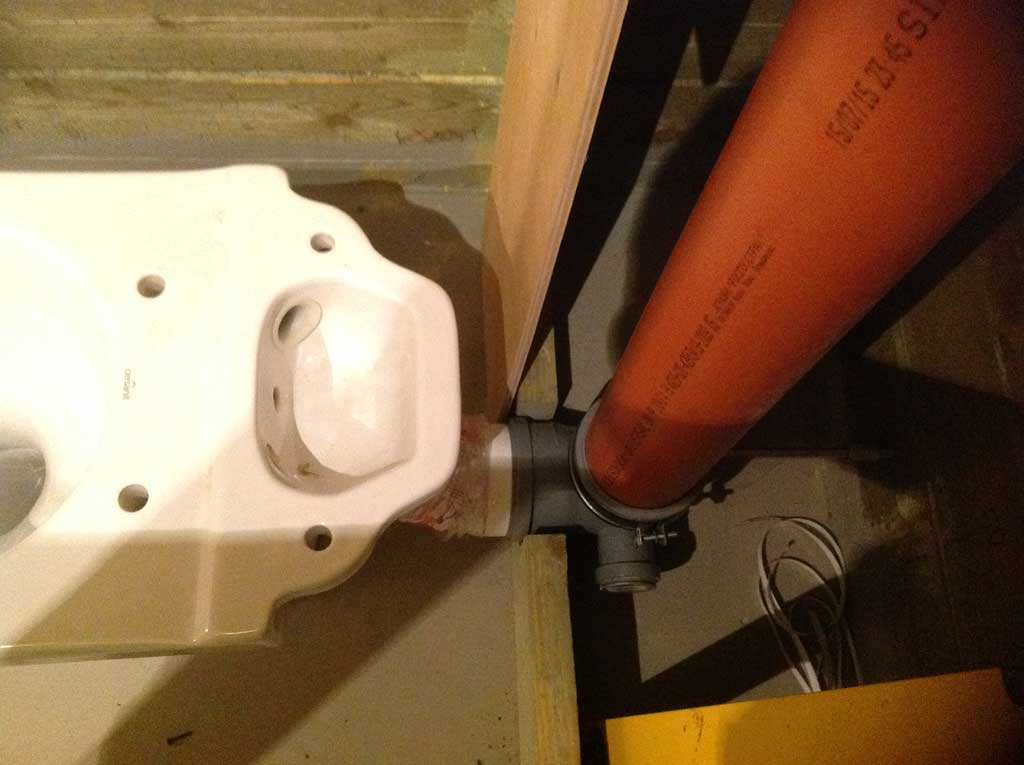

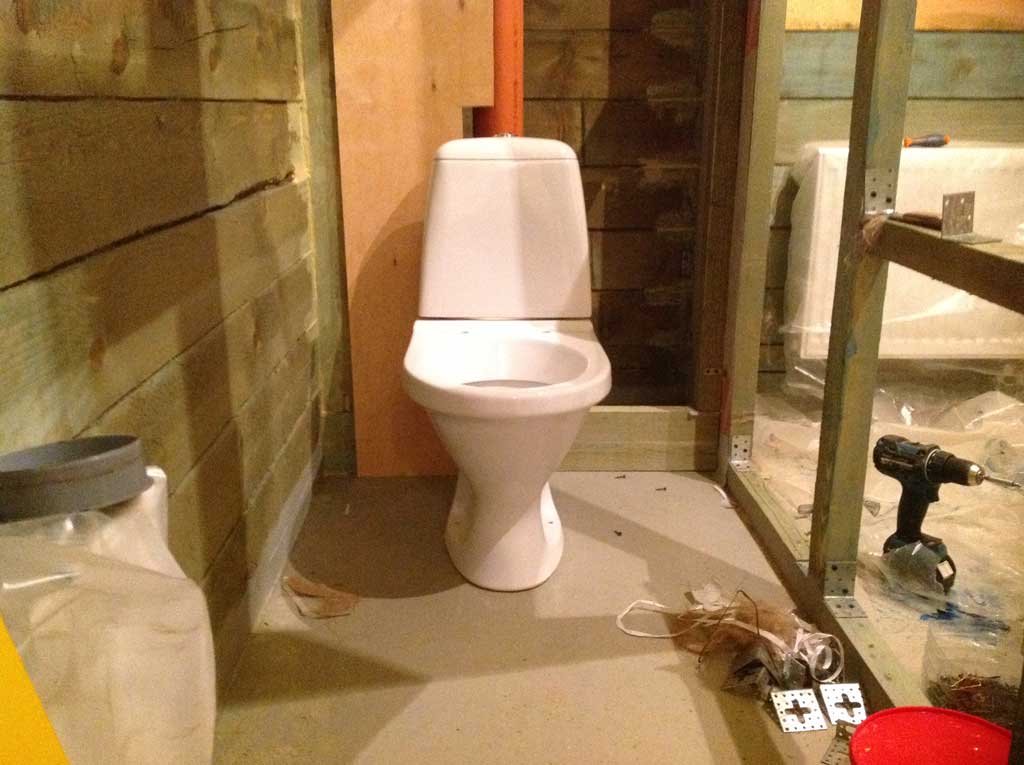

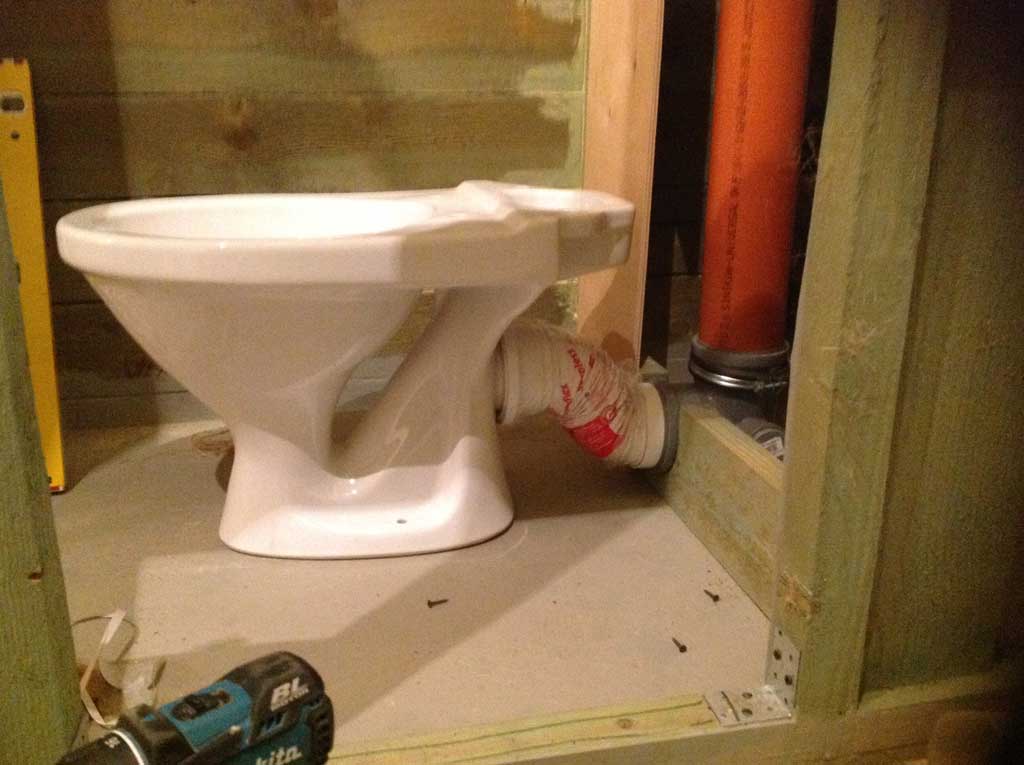

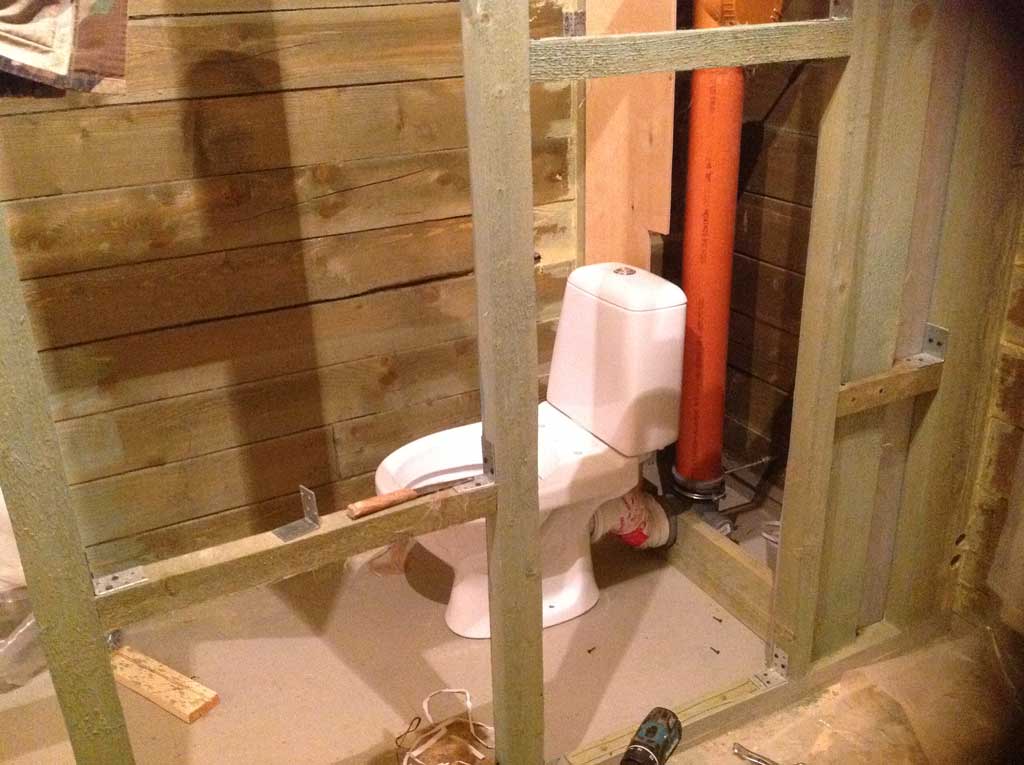

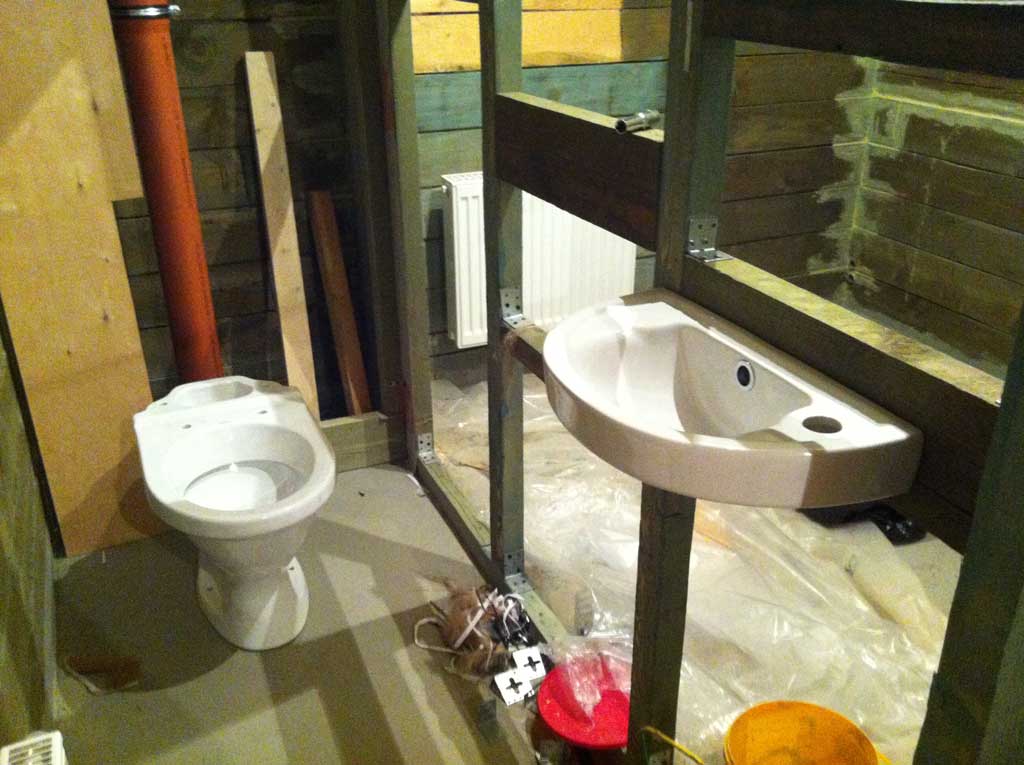

Унитаз будет установлен приблизительно так:
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

Вместо гофры будет установлена гладкая фановая труба с углом 45 градусов.

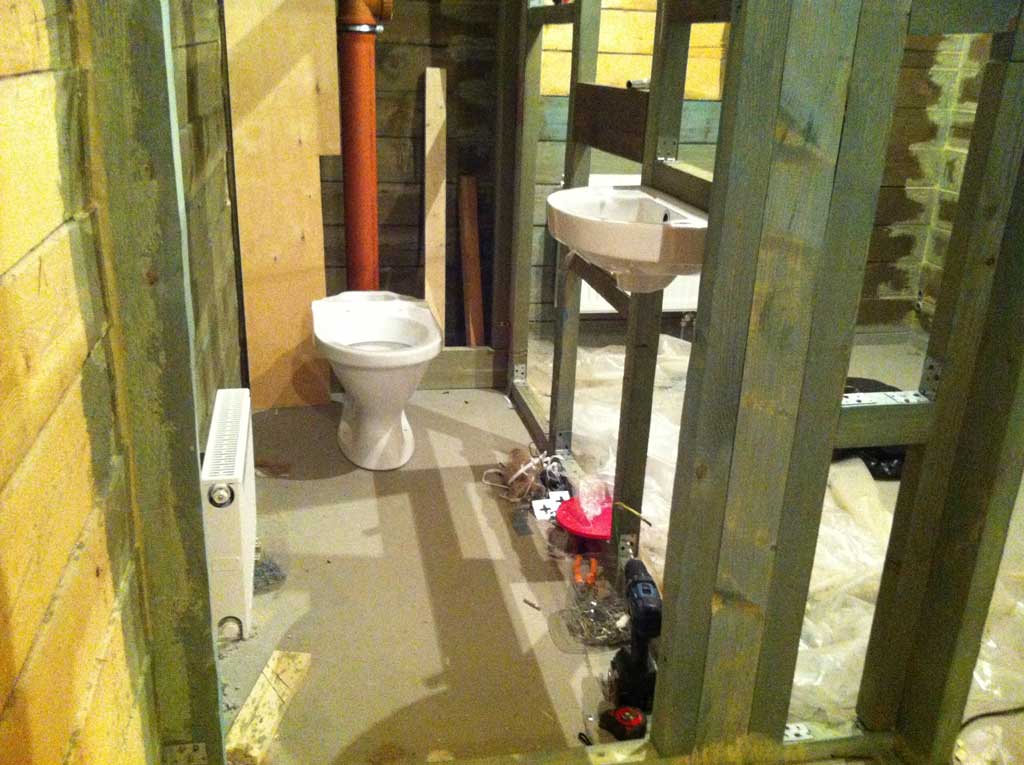

Прикрепил маленькую раковину чтобы посмотреть как оно будет выглядеть в туалете.
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.


Ширина туалета в "грязных размерах от стены до стены получилась 90см х 1м87см.

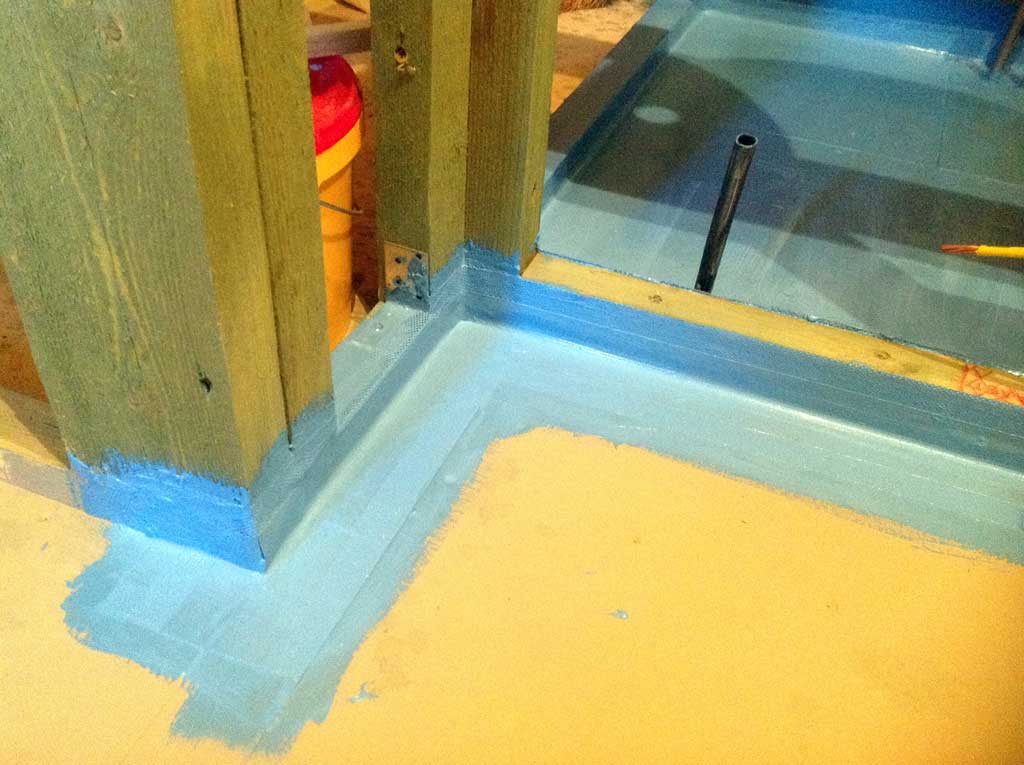

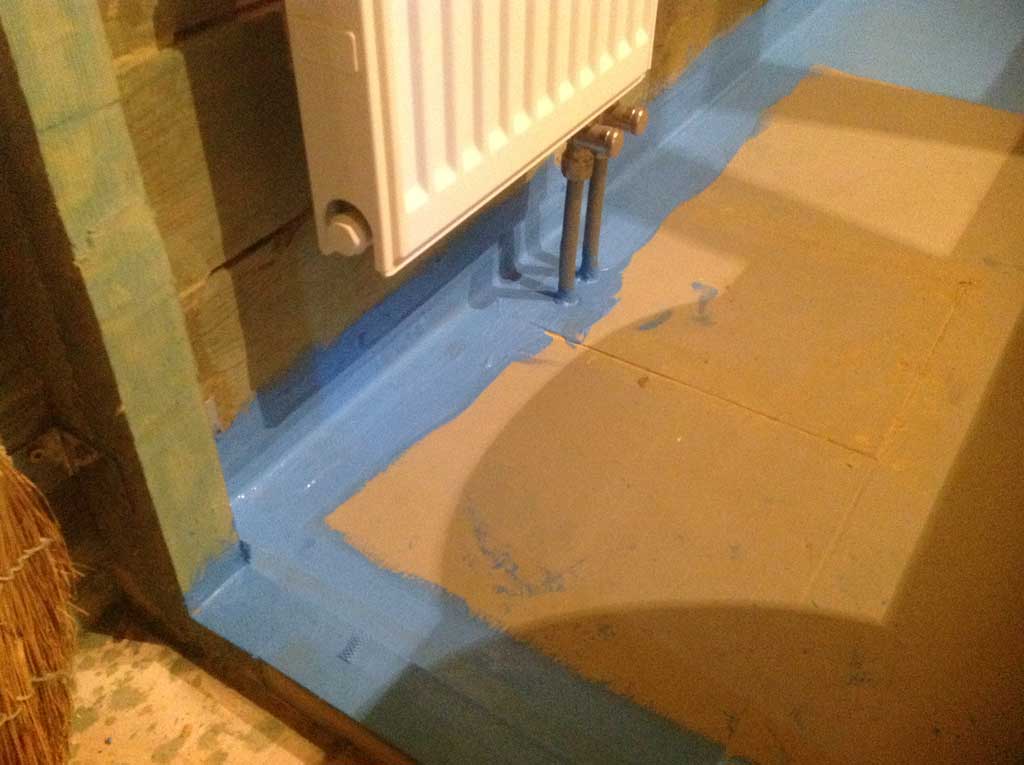

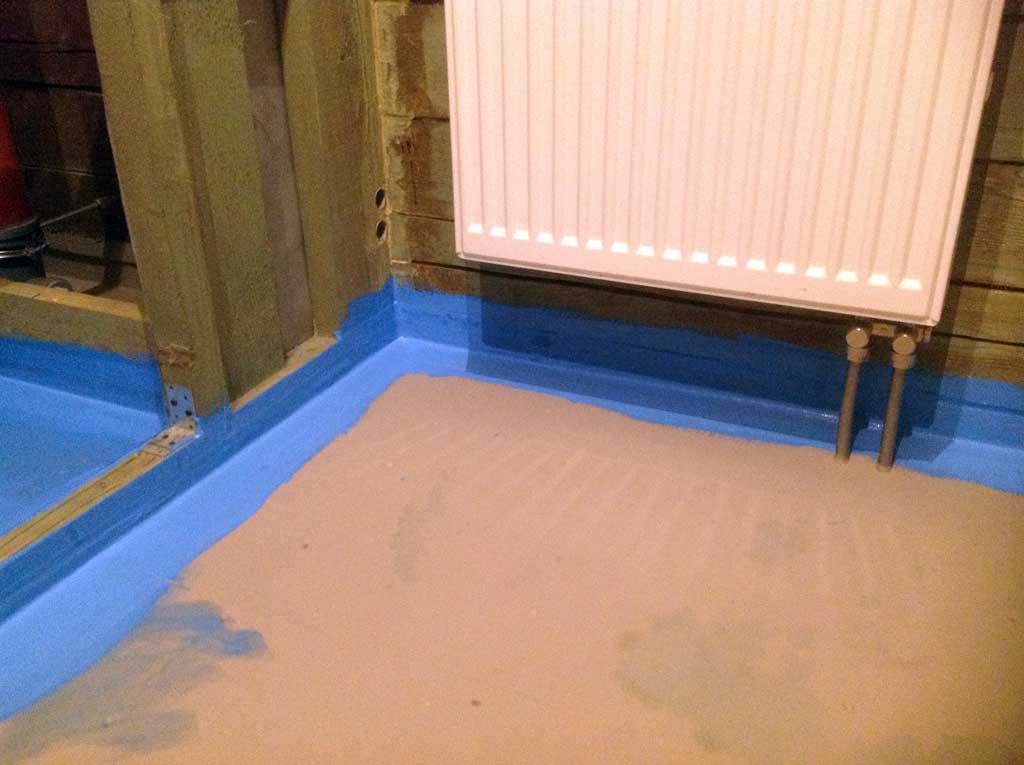

Затем по краям помещений я нанес гидроизоляцию Кнауф и проложил стыки прорезиненной лентой от Кнауф прижимая ее в свеженанесенную гидроизоляцию.
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

После первого слоя предыдущий слой гидроизоляции еще кое где "просвечивался". После второго и тем более третьего слоя - покрытие получилось достаточно монолитное.
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

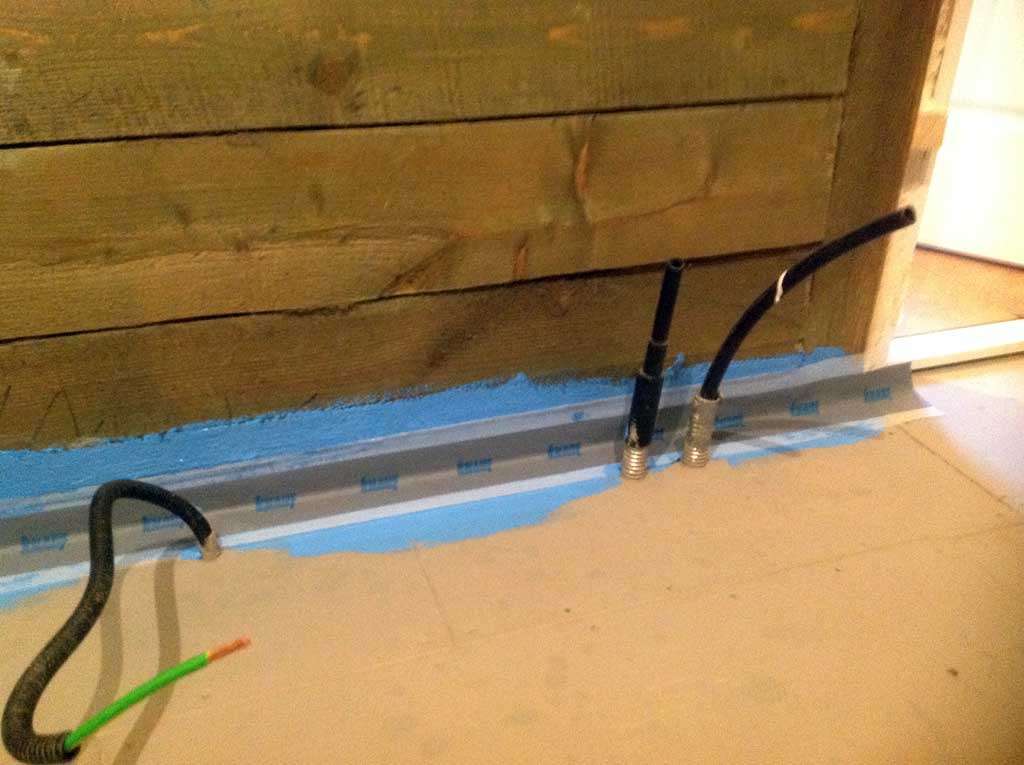

Все стыки прокладывались прорезиненной лентой
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

Углы дополнительно "армировались" отрезанными кусочками этой же ленты.
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

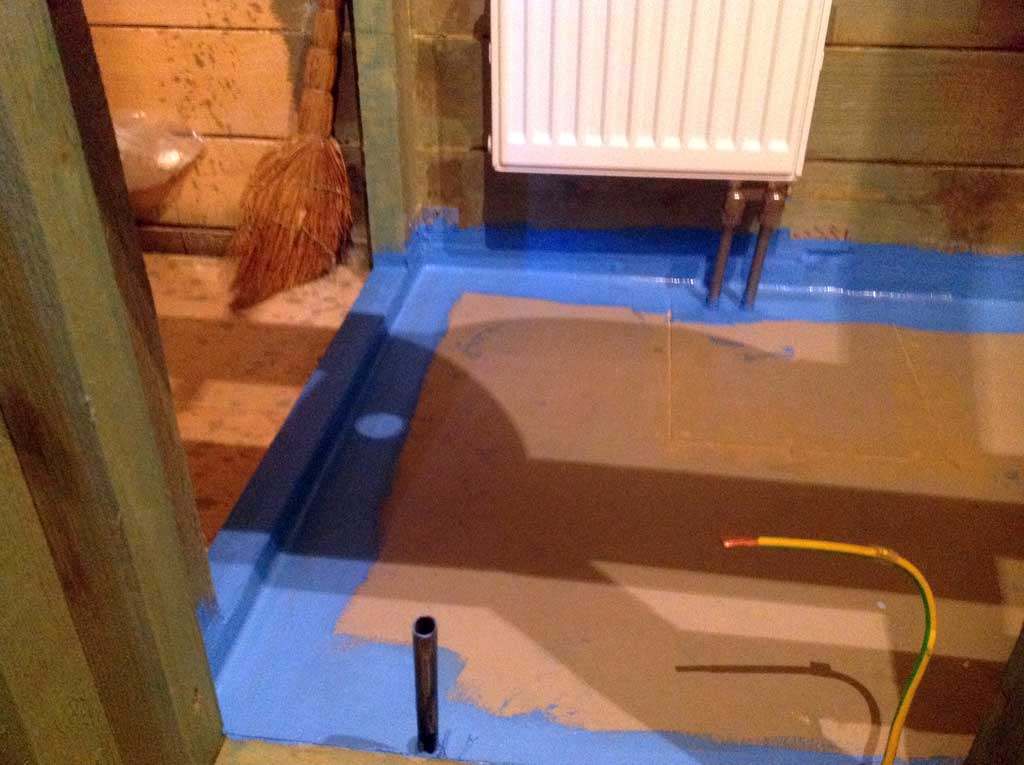

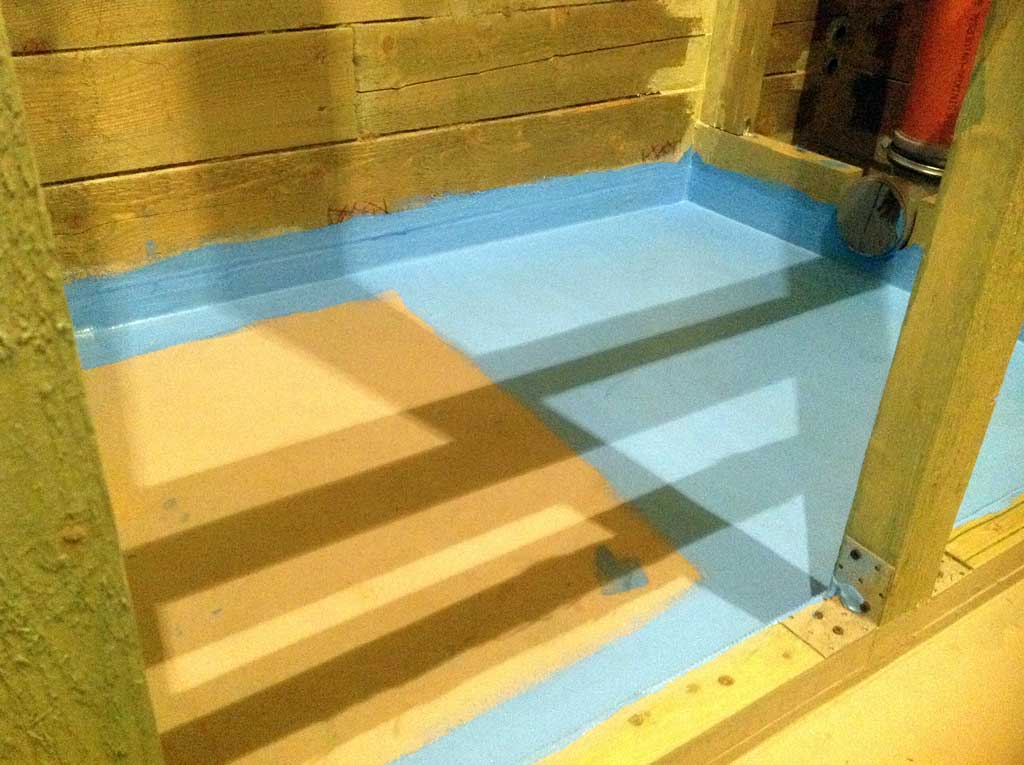

После первого слоя нанесения гидроизоляции Кнауф:
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.

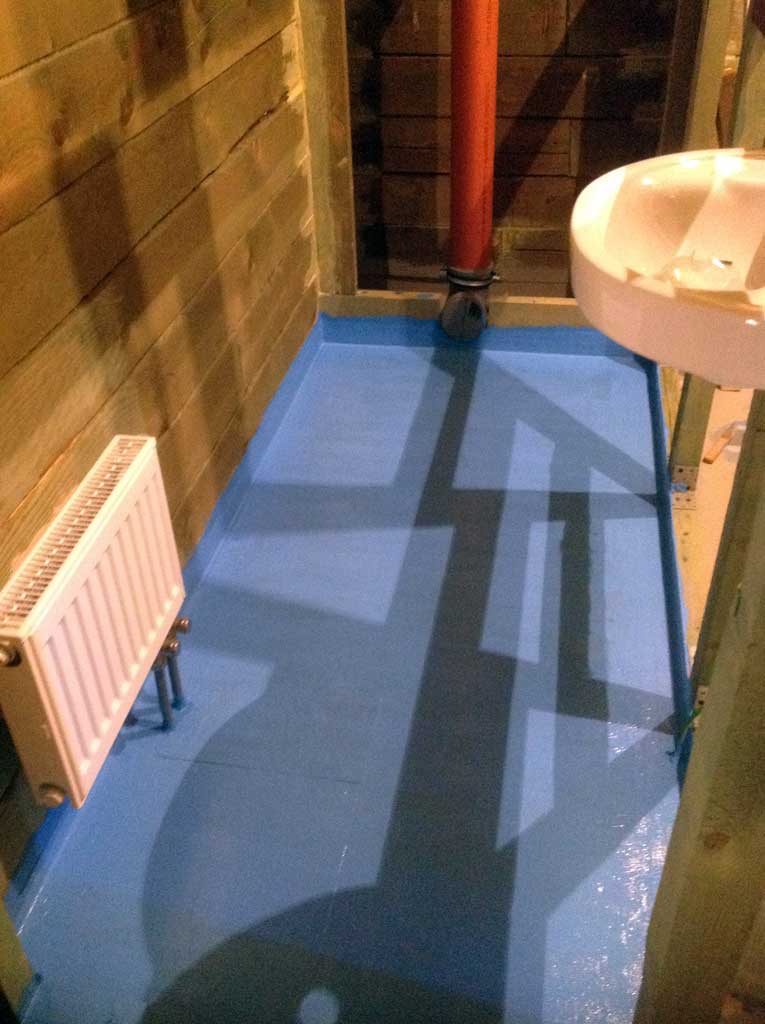

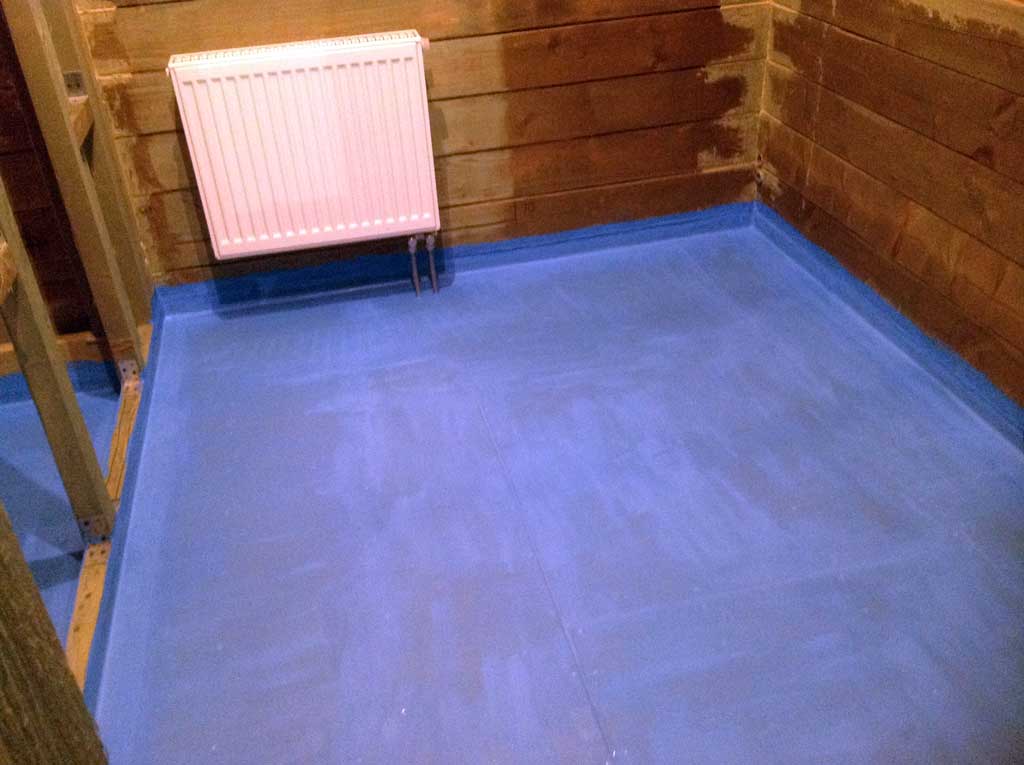

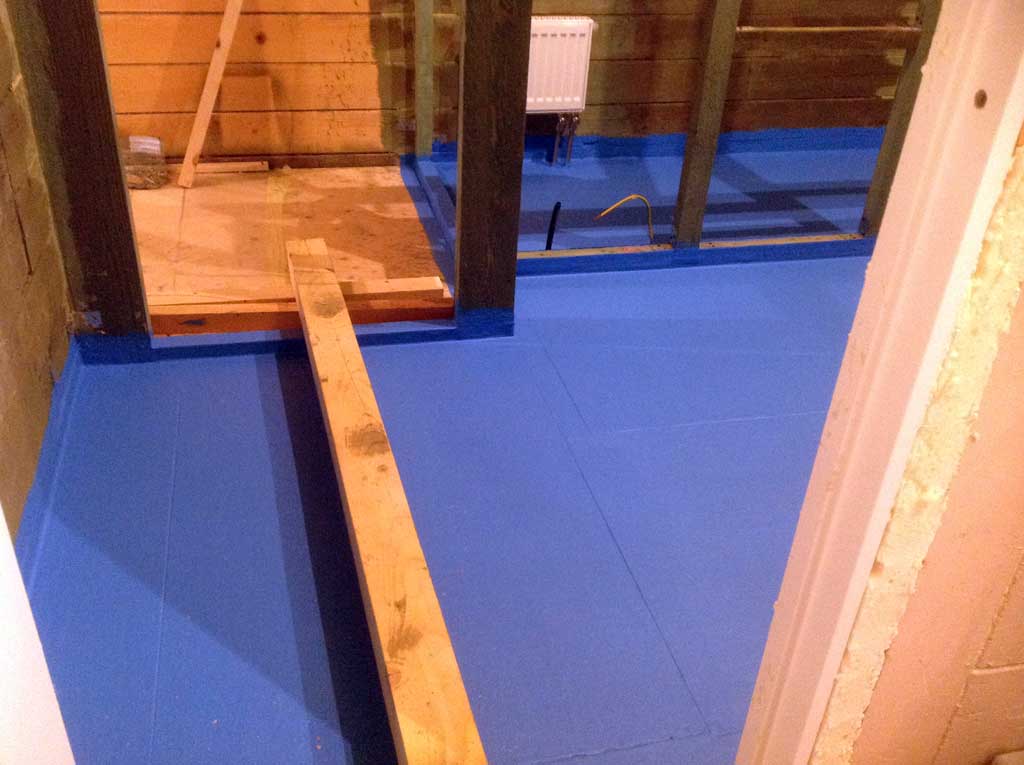

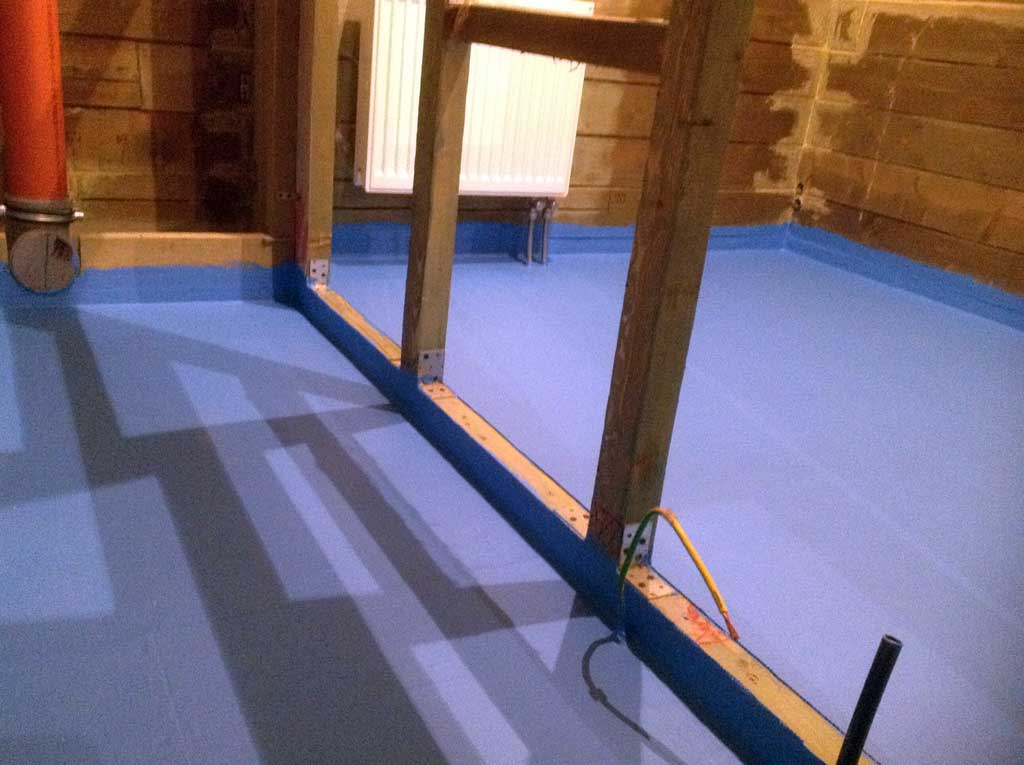

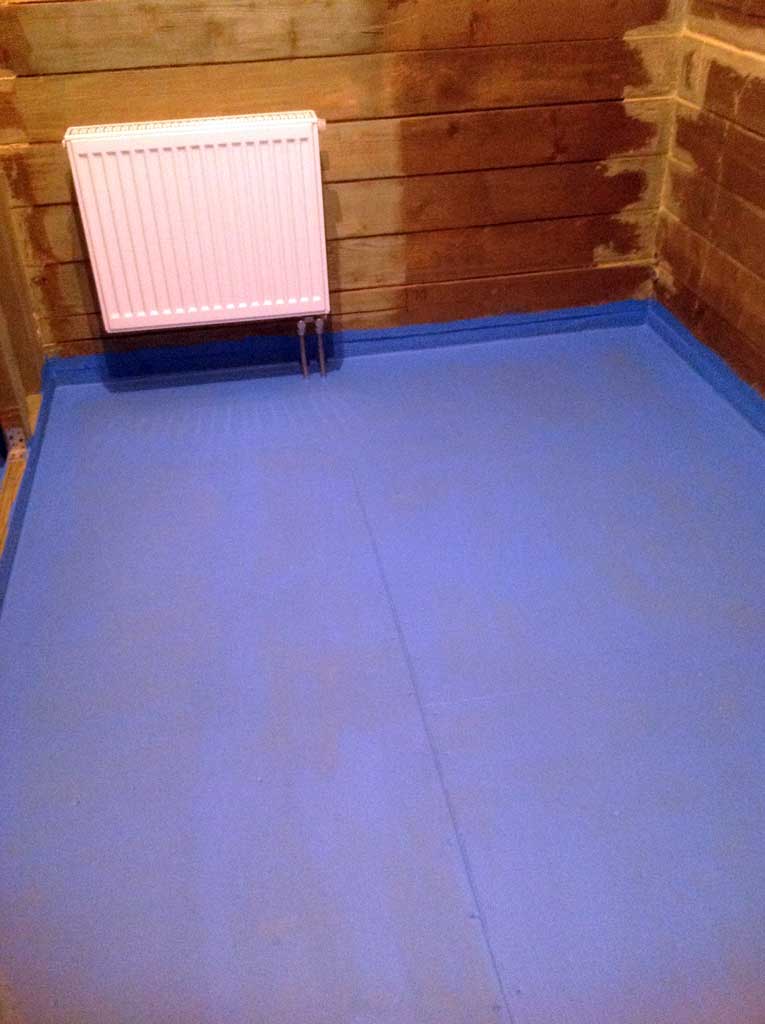

Общий вид помещений после третьего слоя гидроизоляции Кнауф:
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.


Впоследствии в помещении туалета будет уложена керамогранитная плитка.

По такому принципу была уложена плитка в топочной - она прекрасно перезимовала эту зиму (2015-2016гг) в неотапливаемом доме - никаких проблем замечено не было.

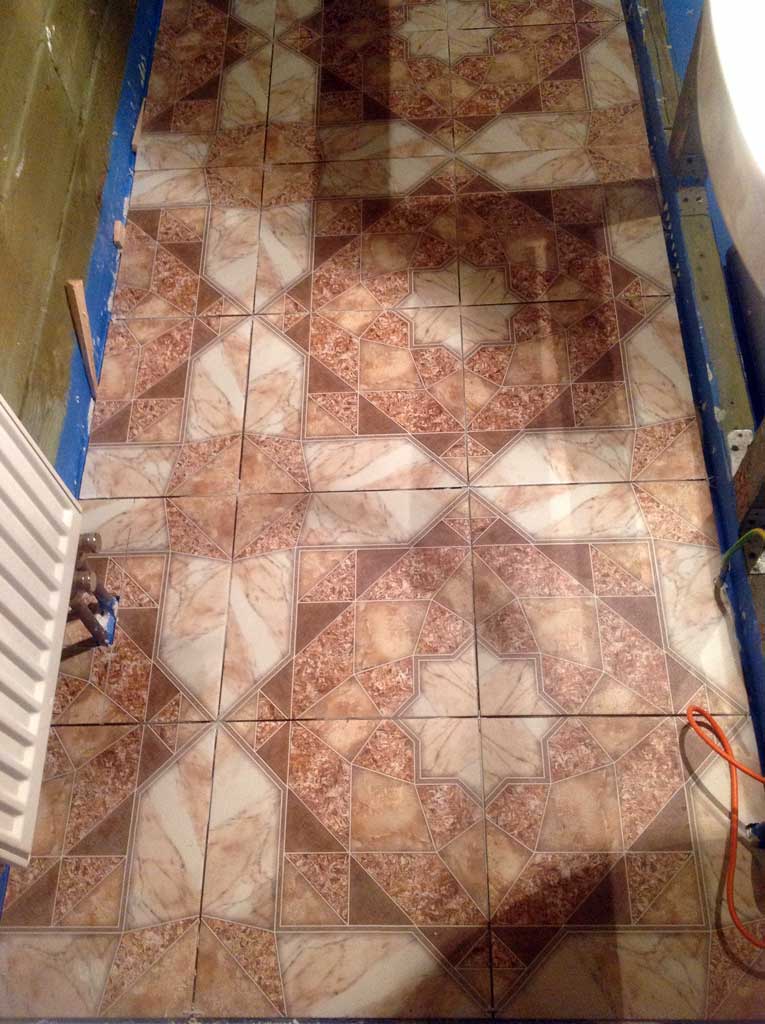

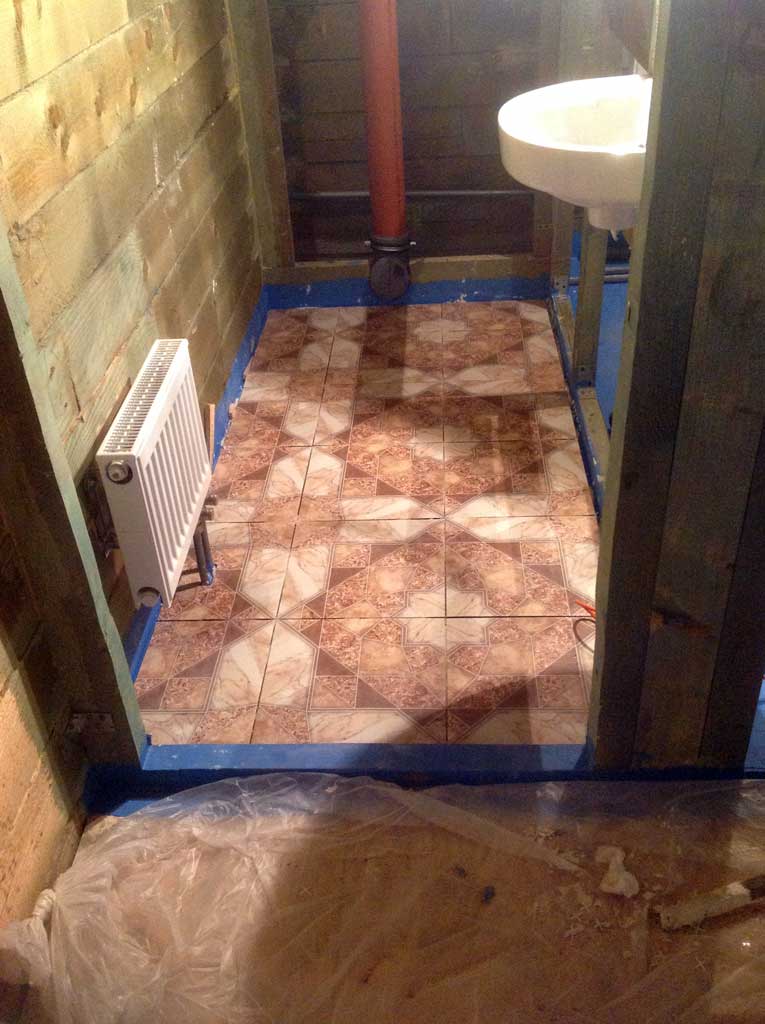

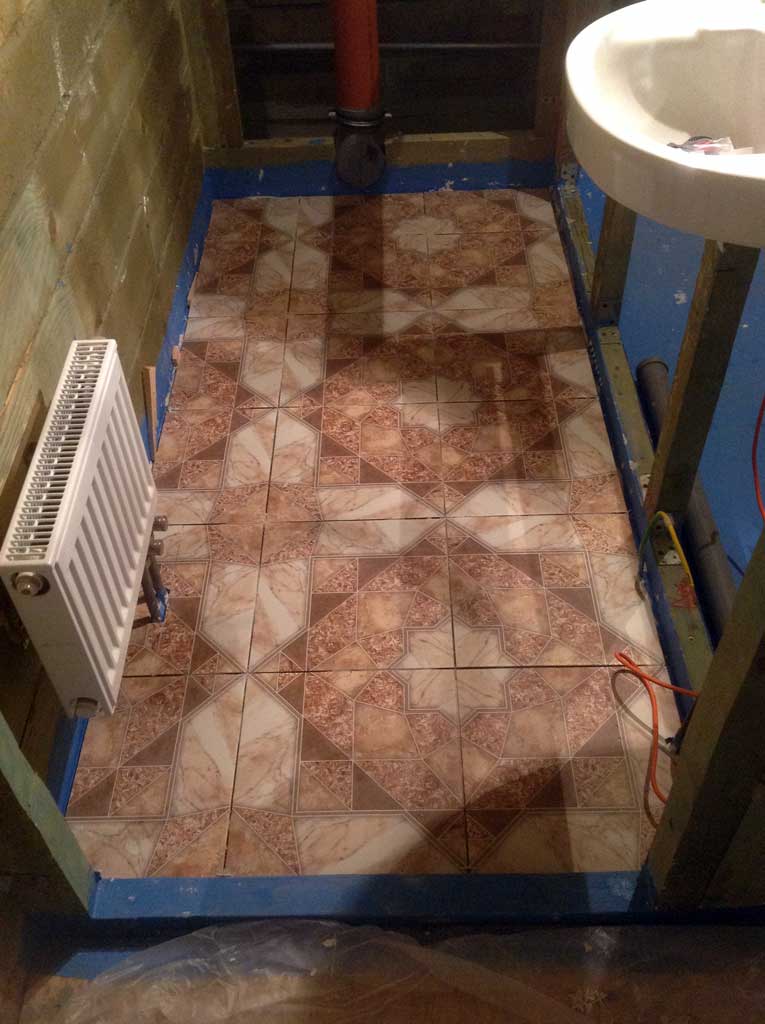

Вот результат получившегося пола в туалете:
Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку. Строительство дачи в СНТ. Часть 22 - С/У и ванная комната - подготовка перегородки и пола под отделку.


Впоследствии швы будут затерты.
