Чертежи компьютерного стола-секретера. 7 - Левая тумбочка

ЛЕВАЯ ТУМБОЧКА




Левая тумбочка... является выкатной - она устанавливается на ролики.
Имеет размеры:
ШхВхГ - 450х800х515









Сама тумбочка вкатывается в П-образную арку которая имеет глубину 685мм.
В глубине имеются полочки 170мм глубиной.
На них расположены мелочи, не требующие частого использования - старые диски и кассеты.

Справа, слева и сверху от тумбочки имеется небольшое пространство для удобства "задвигания/выдвигания" тумбочки из своего "домика".

Первоначально, как и в моем первом подобном столе, планировалось сверху тумбочки использовать простой выдвижной столик, а принтер/сканер планировалось спрятать в верхний ящик тумбочки.
На некоторых чертежах стола это будет видно.

Предыдущий вариант исполнения верхнего столика


Однако впоследствии я сие переделал.

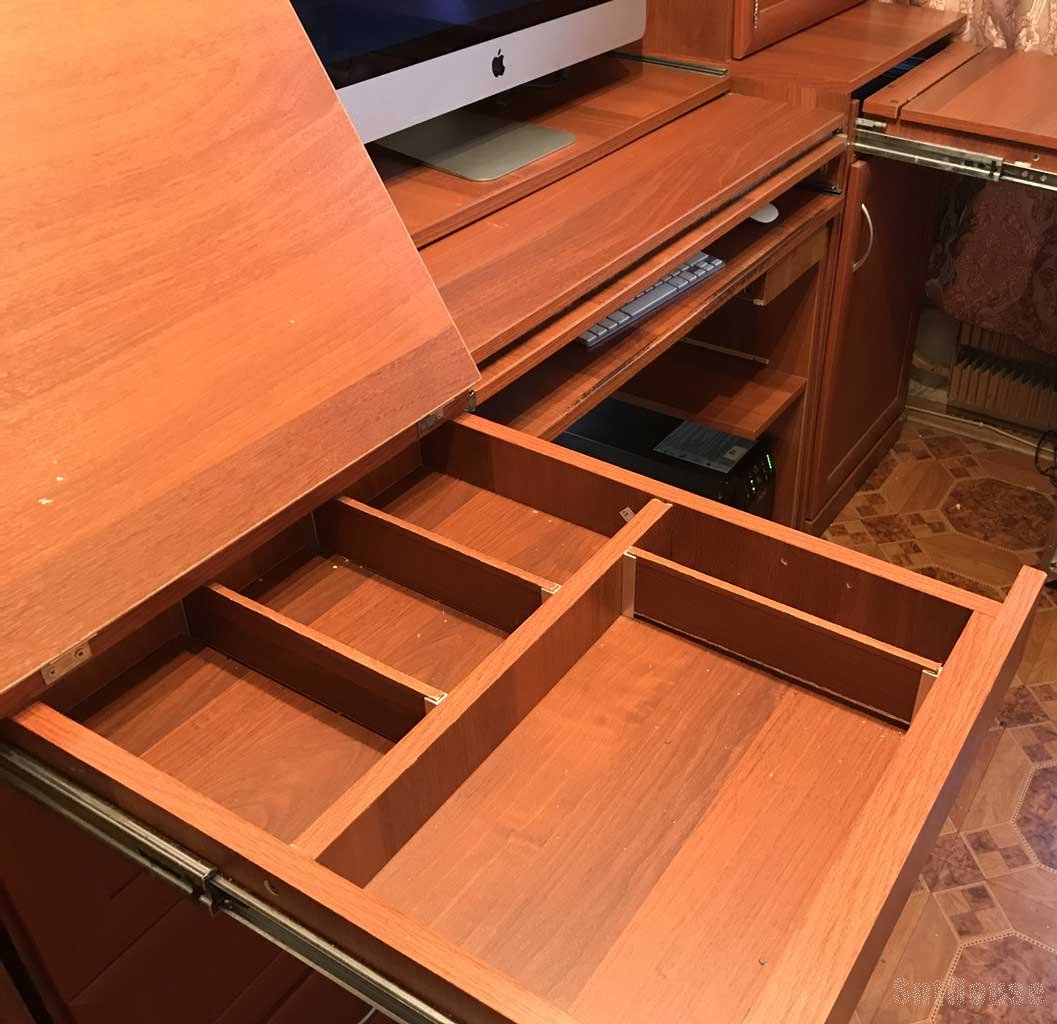

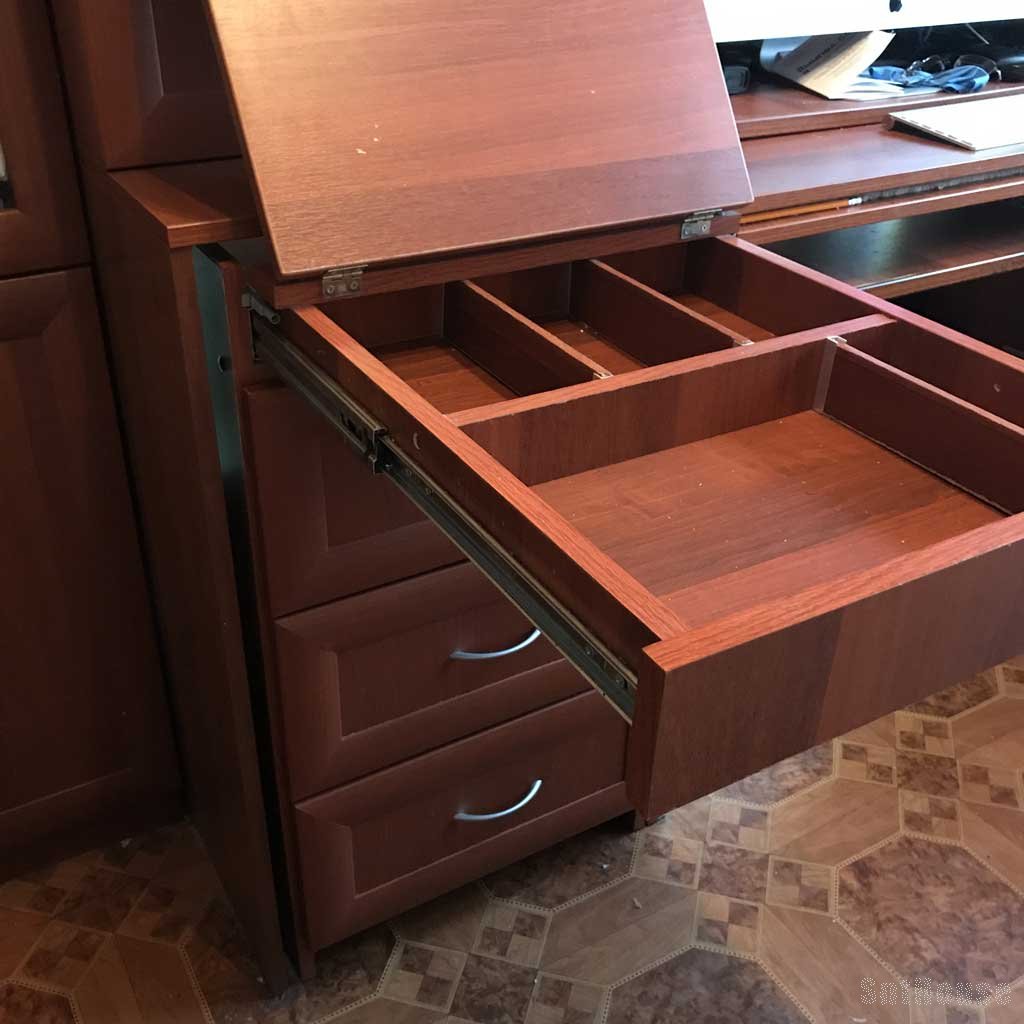

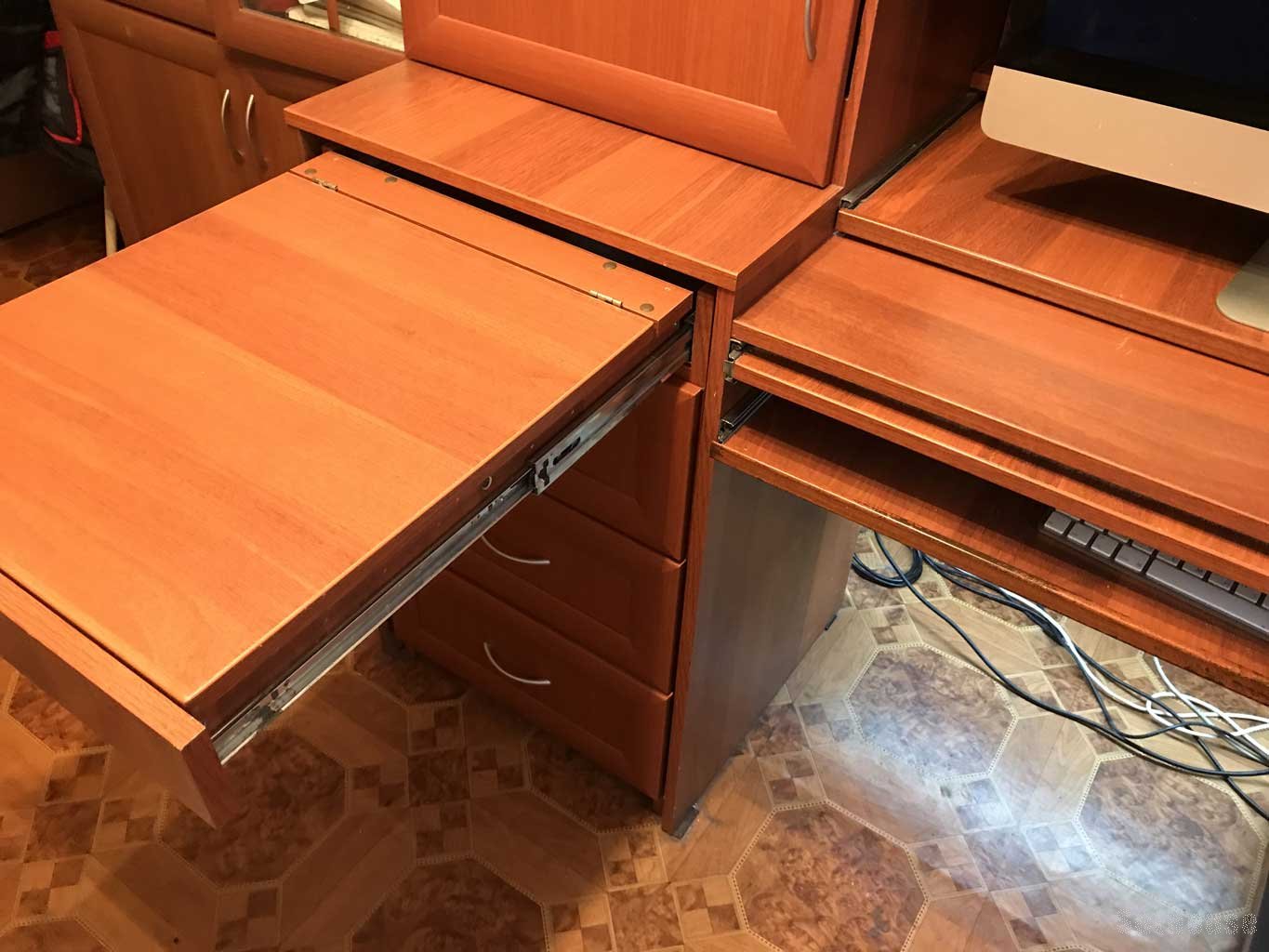

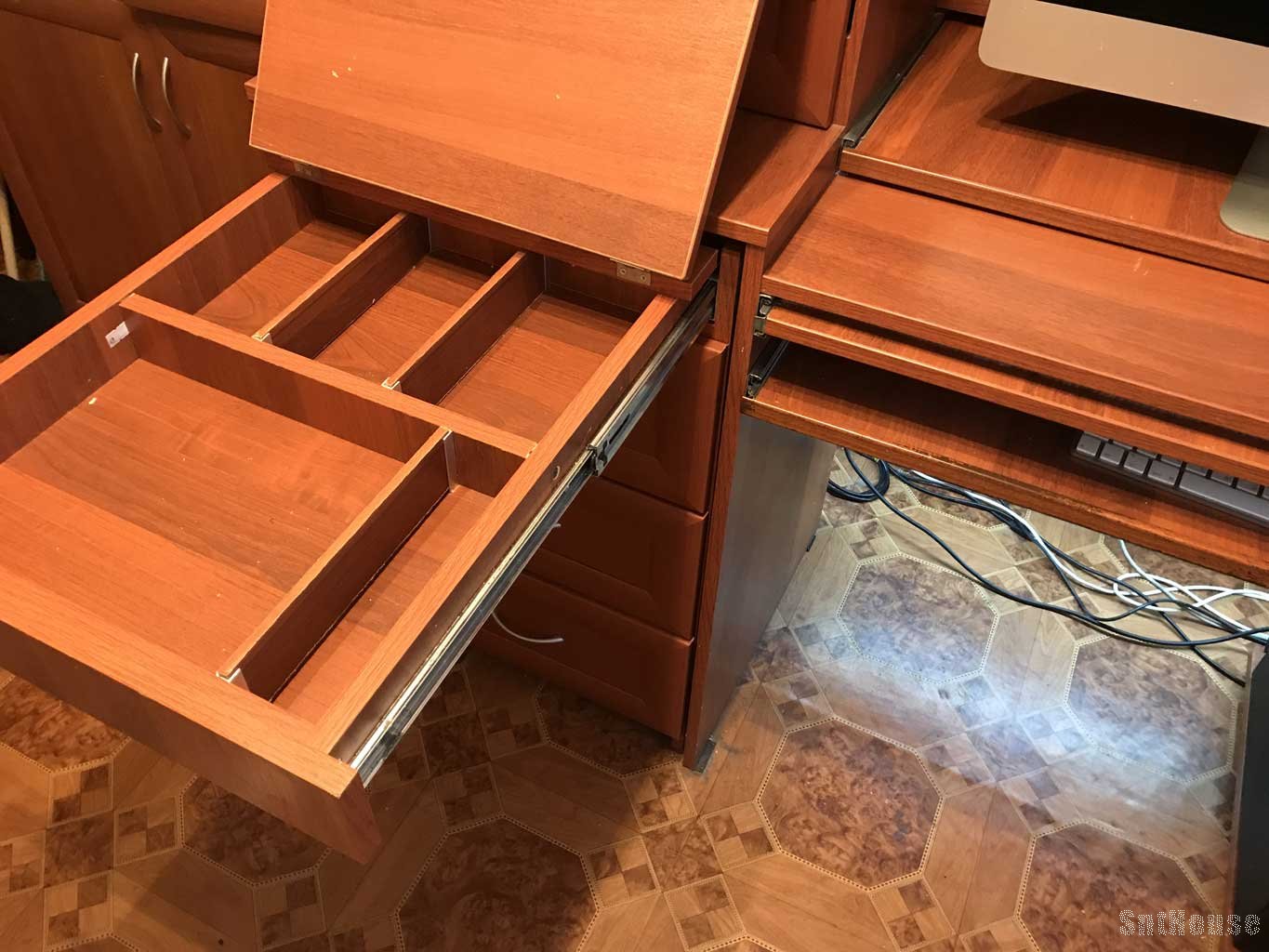

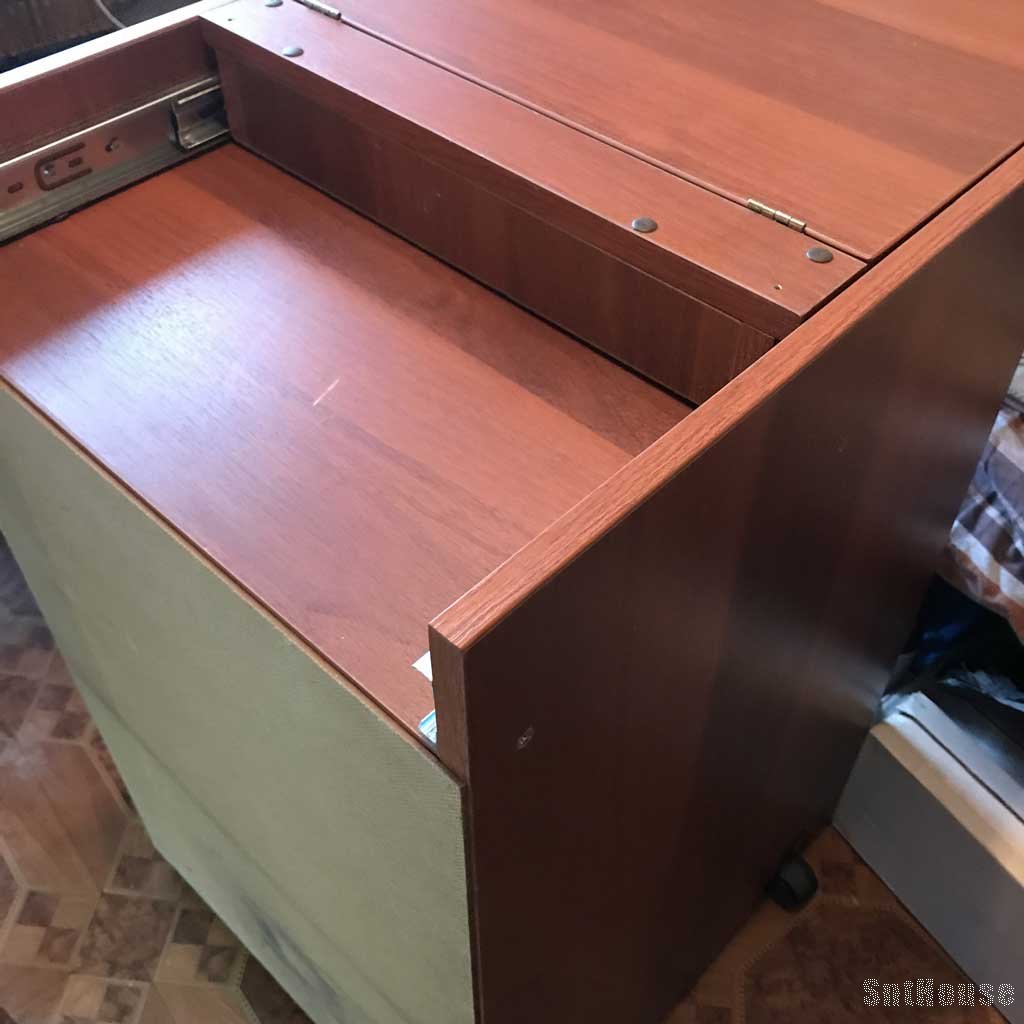

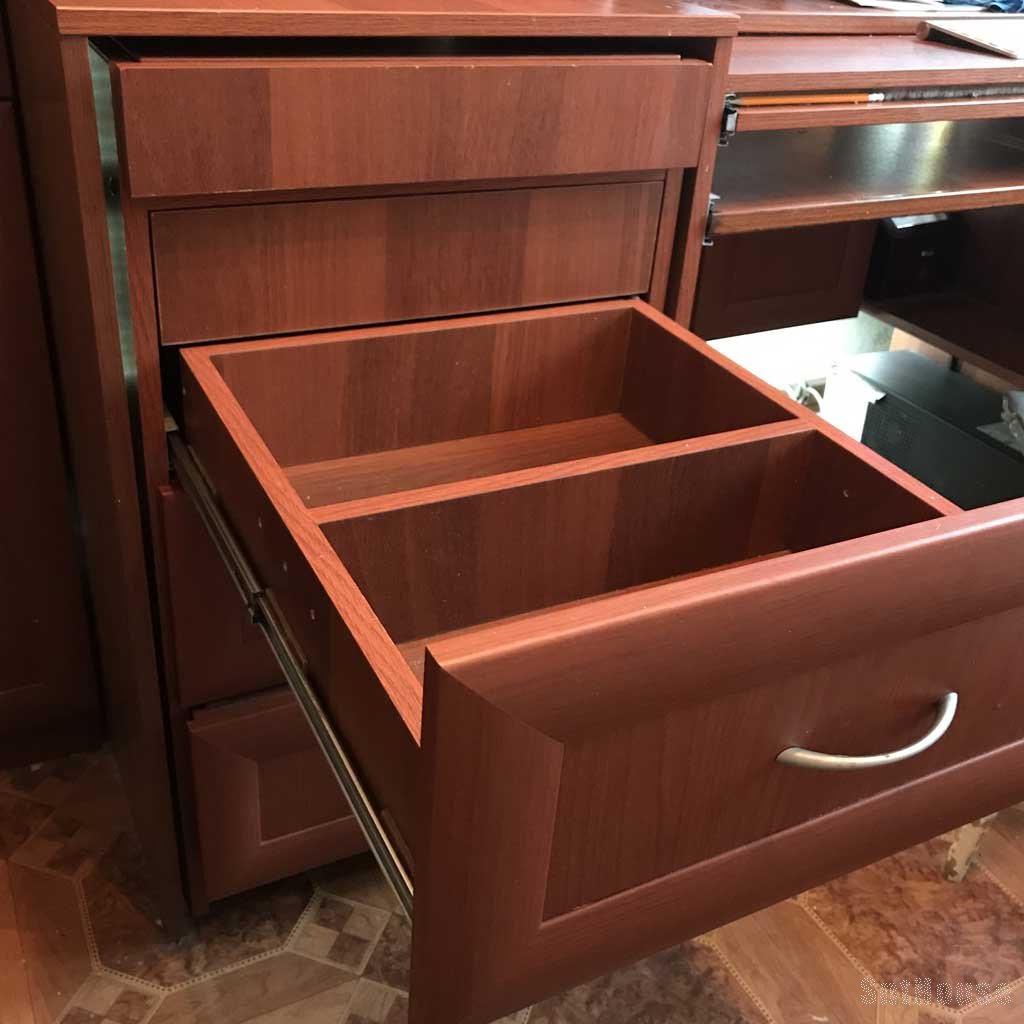

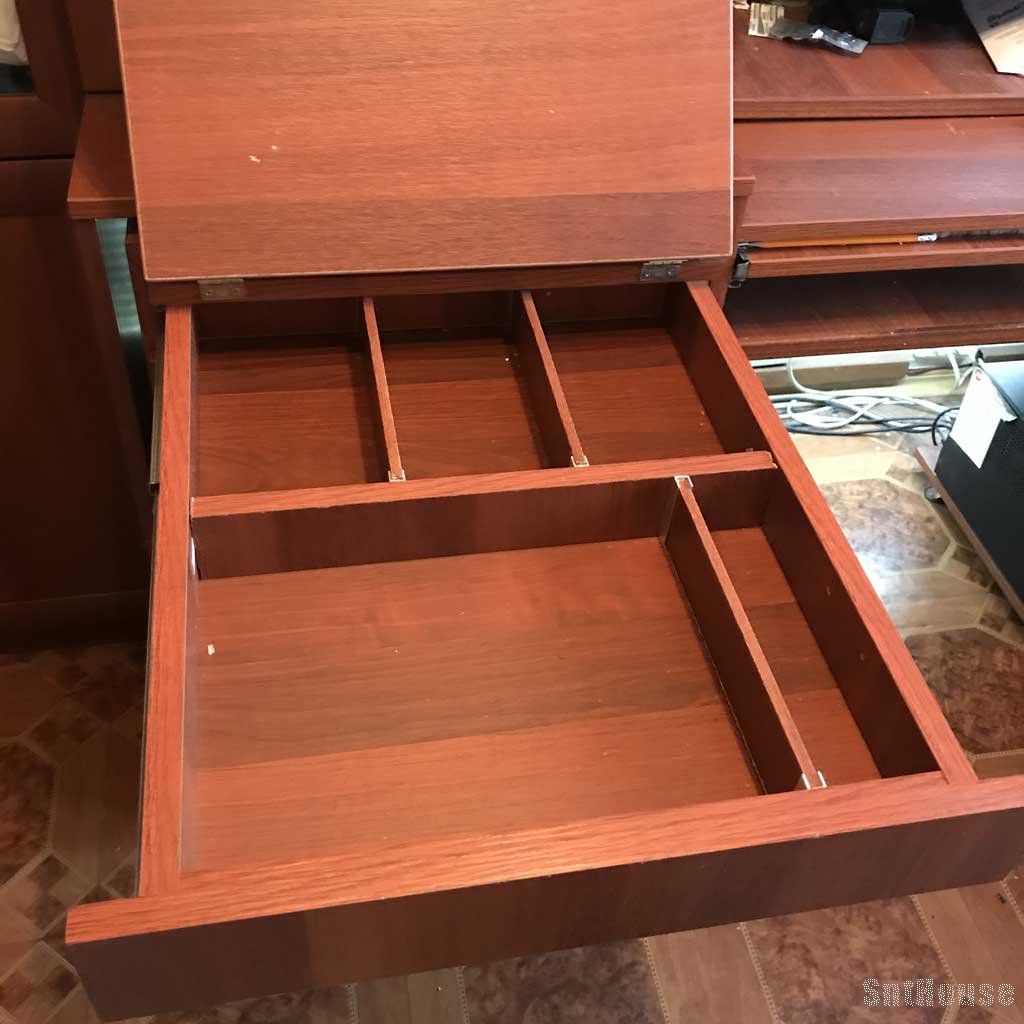

Теперь верхний выдвижной столик совмещен с ящиком с несколькими отделениями для разных мелочей.
В качестве фасада он имеет обычную полосу ДСП с тонкой торцевой кромкой 0,4 мм толщиной.
Откидывающаяся крышка этого столика имеет толстую ПВХ кромку 2 мм толщиной.
Крепится крышка на двух небольших мебельных петлях.

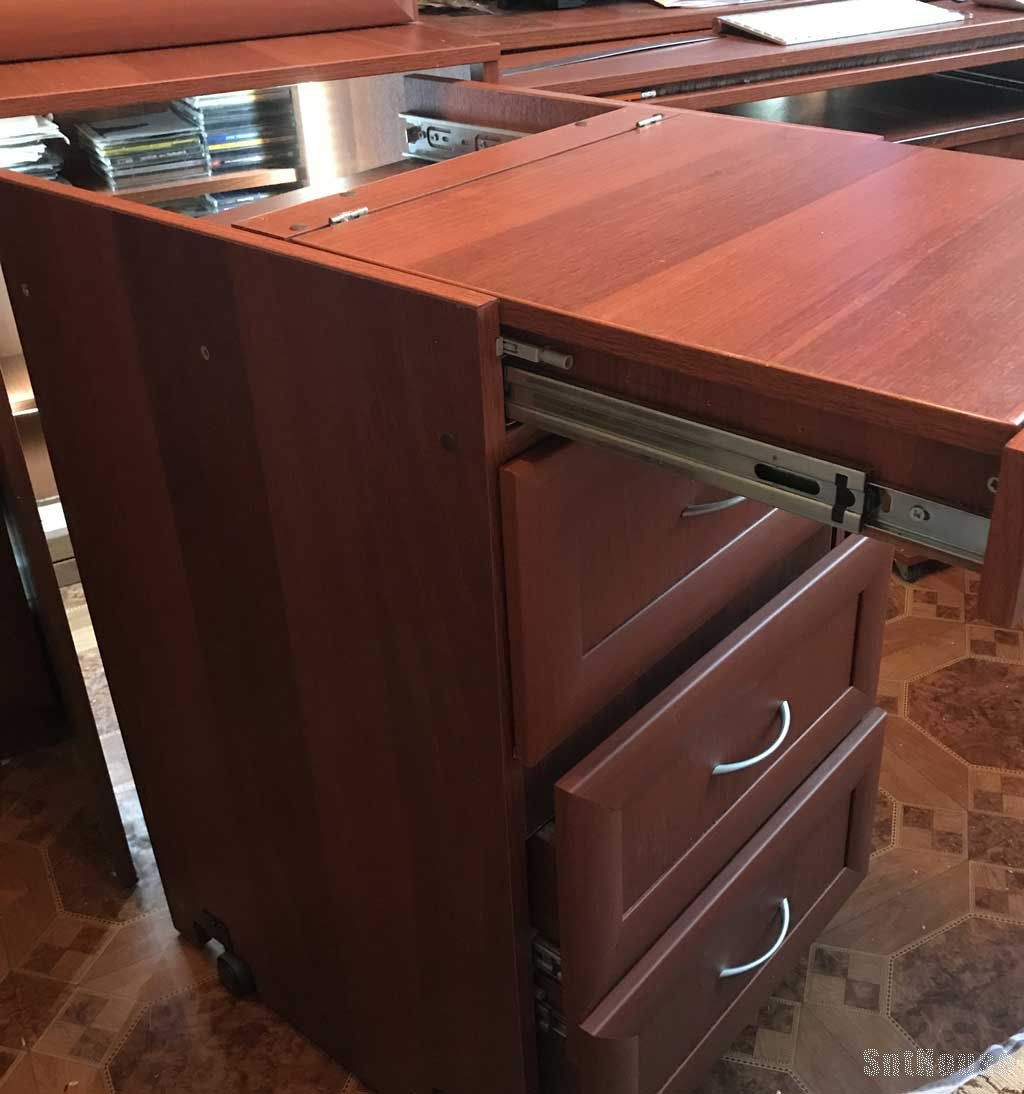

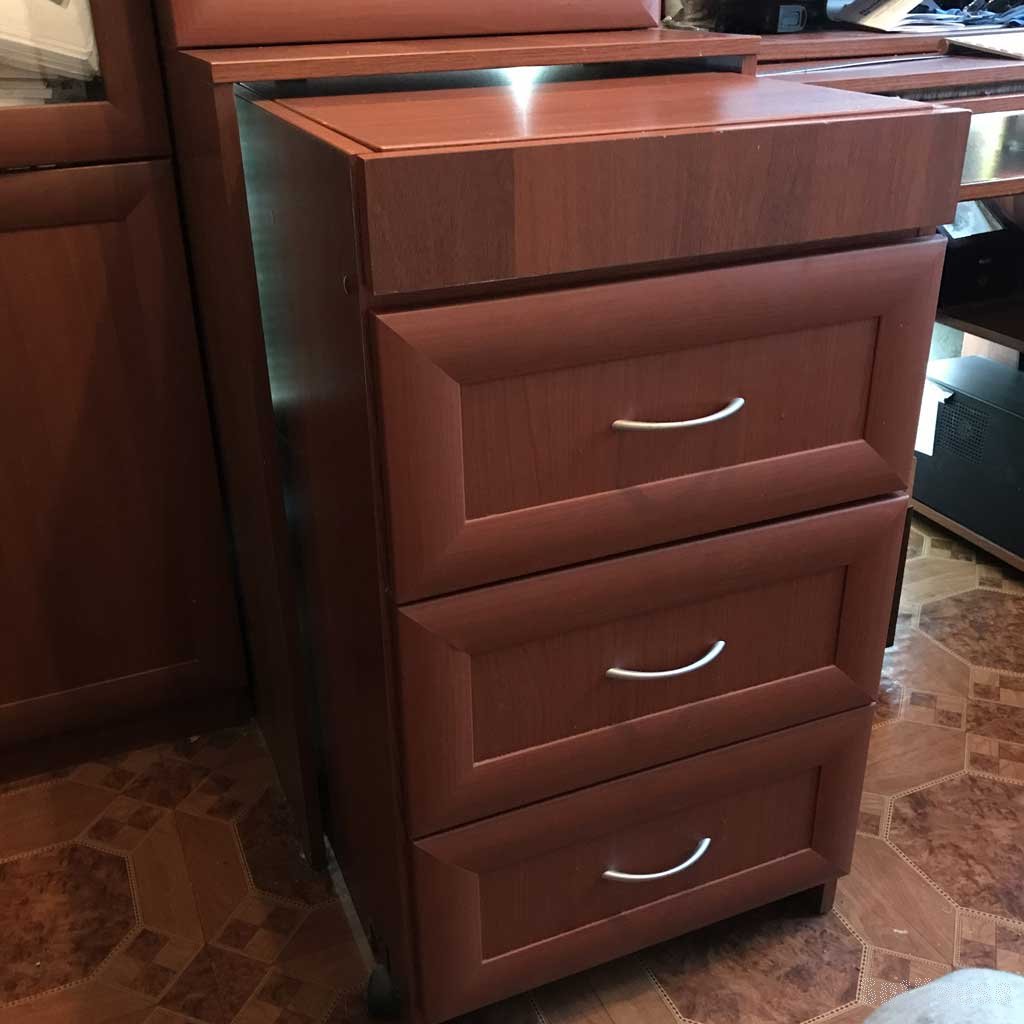

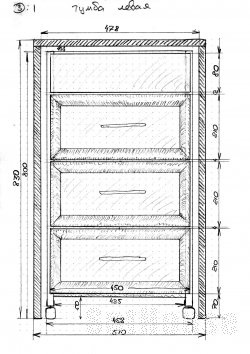

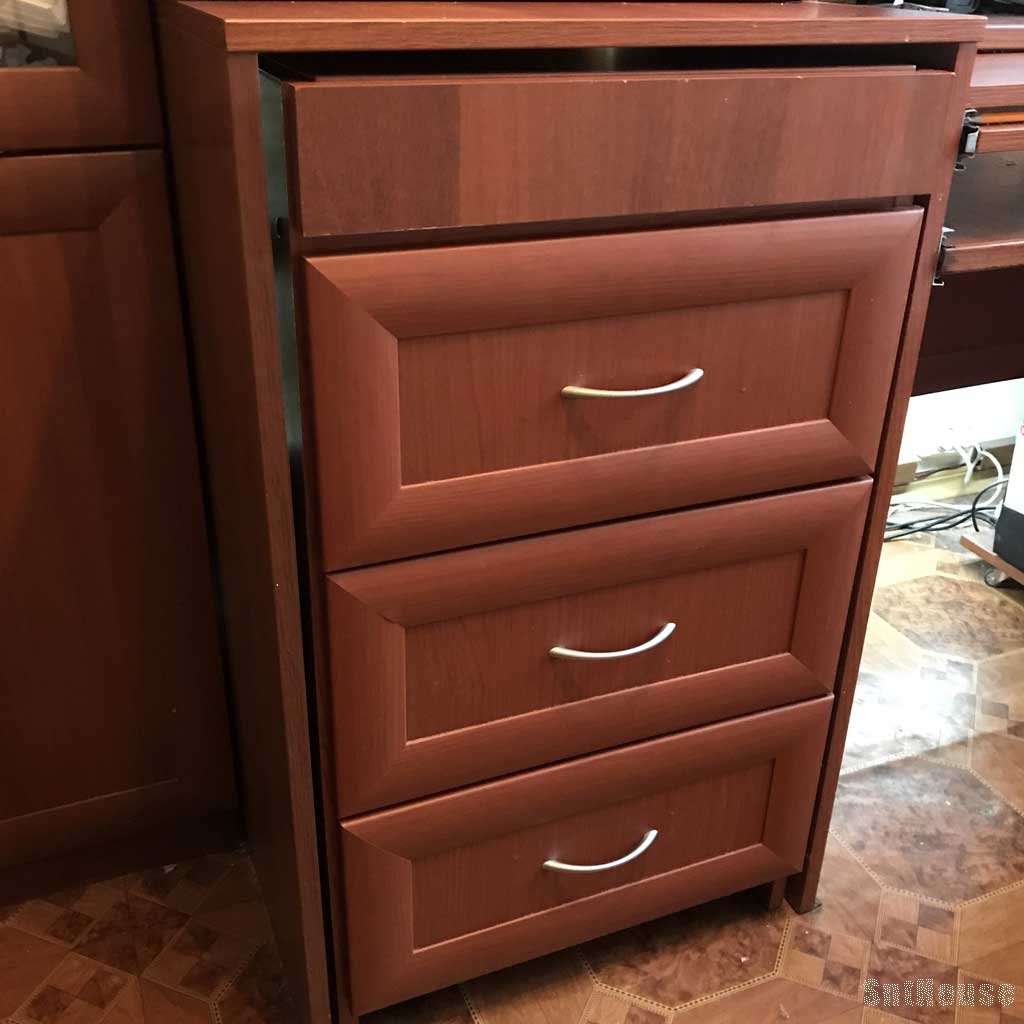

В данной тумбочке используется три фасада размером 210 х 450 мм

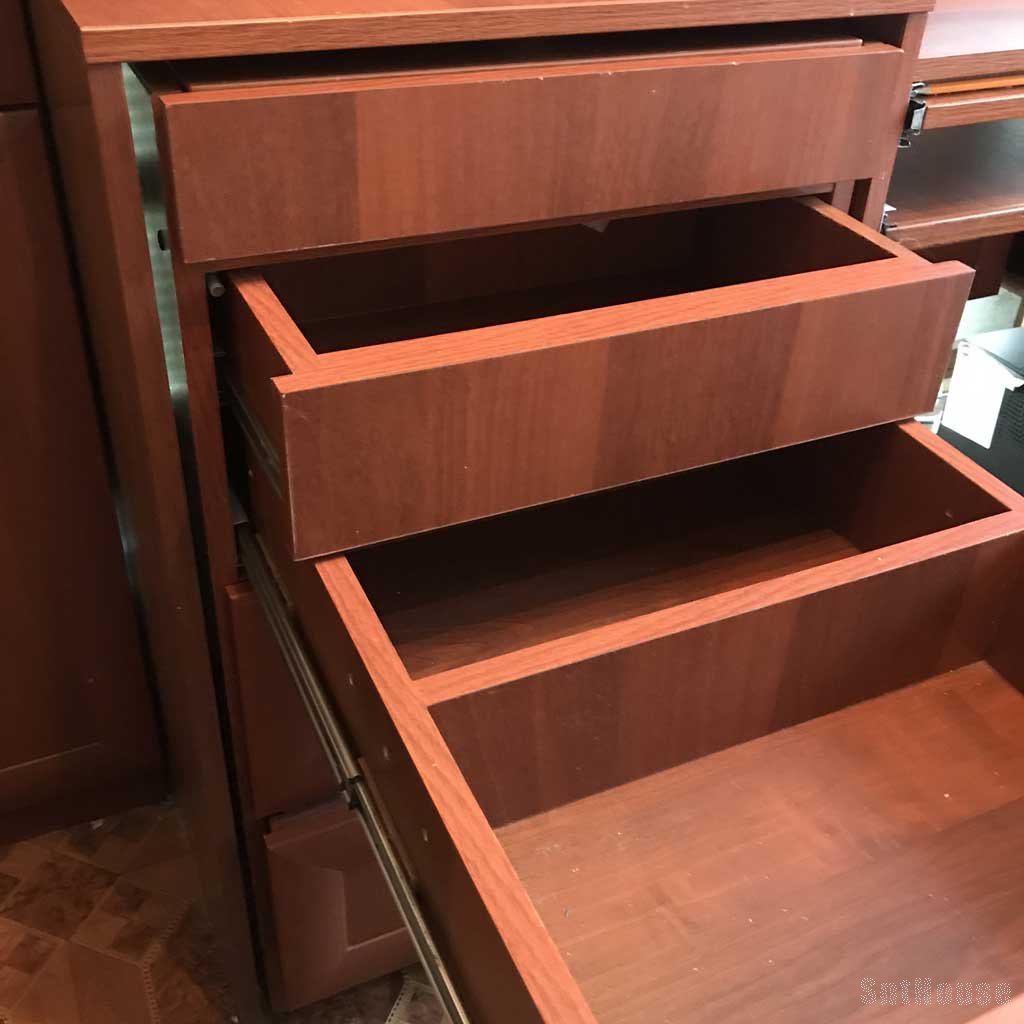

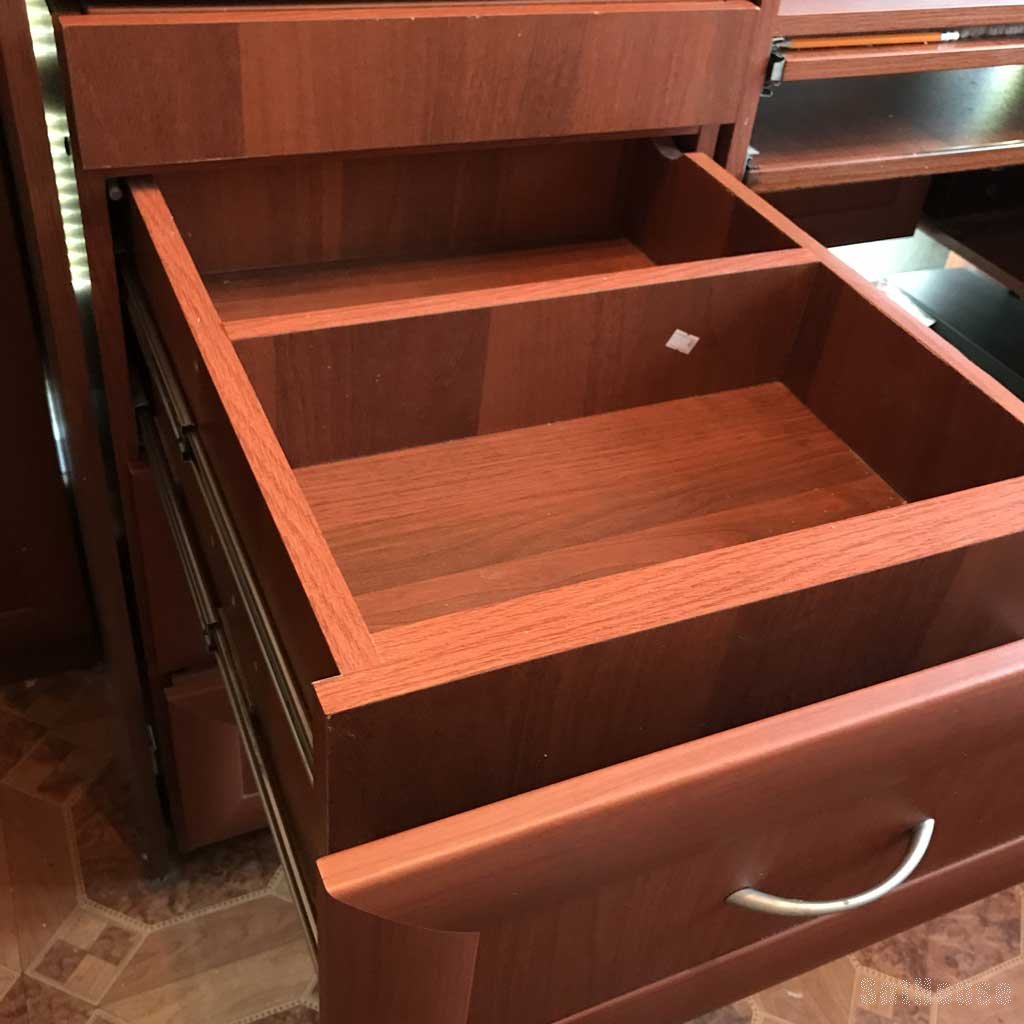

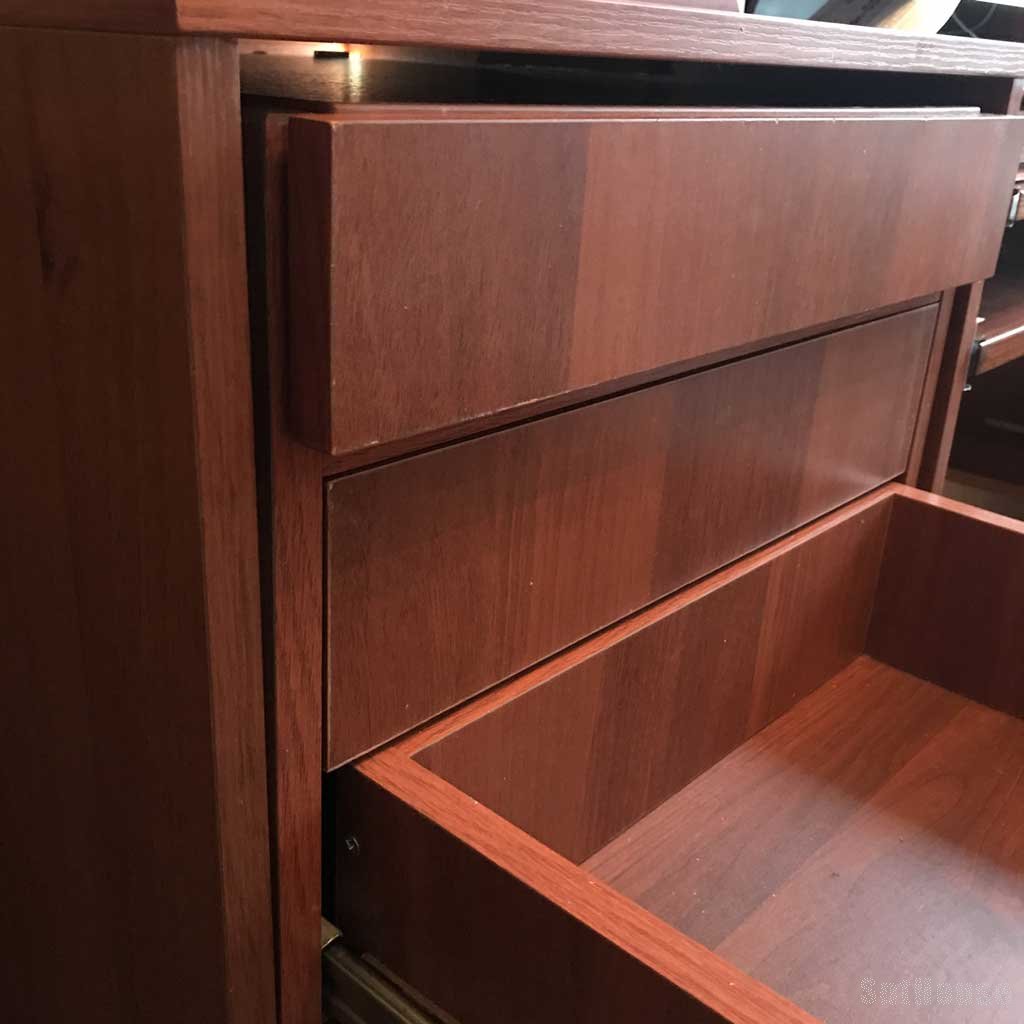

Внутри каждого из выдвижных ящиков, к которым прикреплены фасады, имеется еще по одному "скрытому" ящику, фасады которых закреплены заподлицо с основным каркасом тумбочки.

Внешние ящики (с фасадами) открываются ручками прикрепленными к самим фасадам.

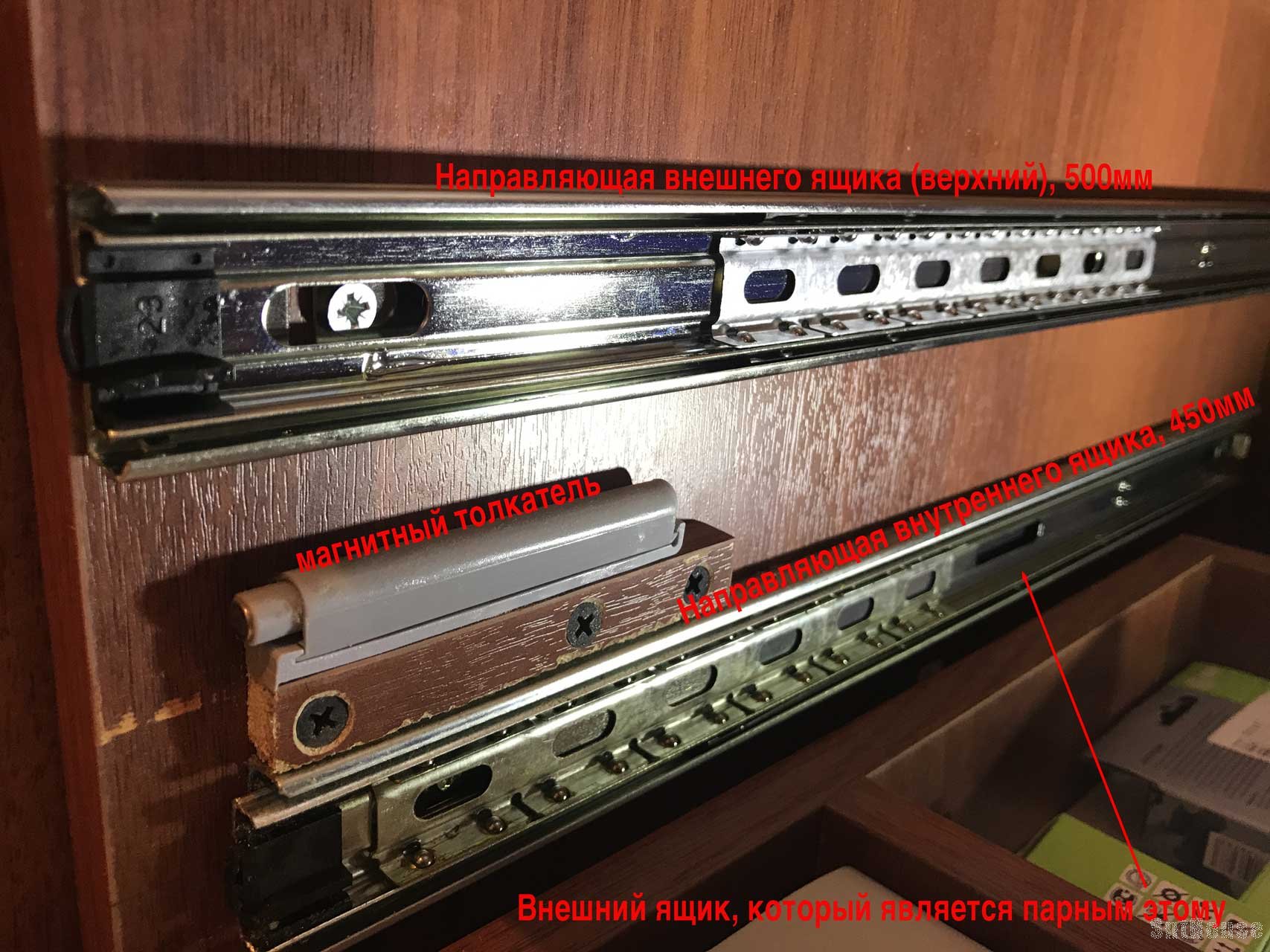

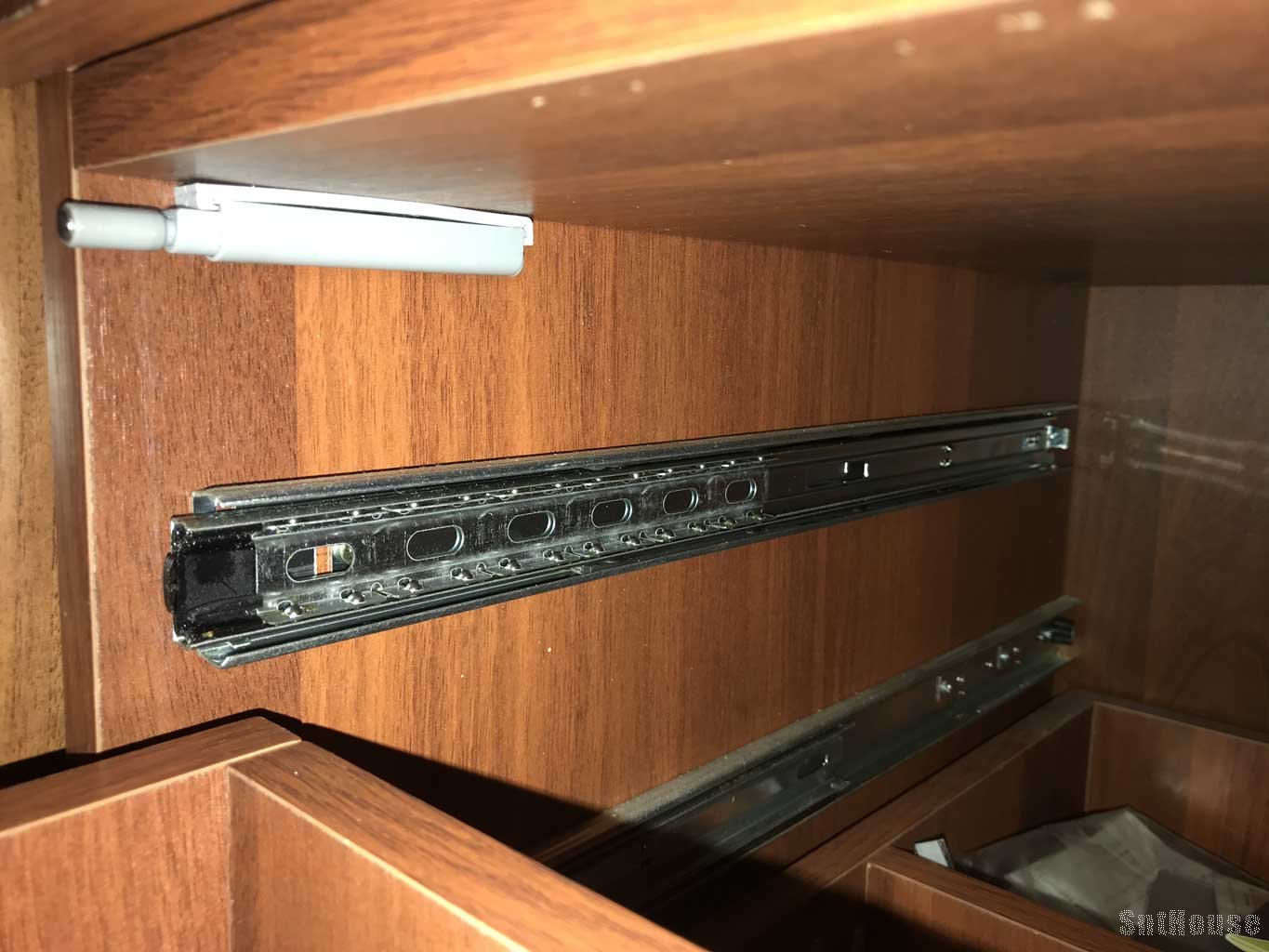

К внутренней поверхности тумбочки они крепятся на шариковых направляющих 500 мм длиной (35 х 12,5 мм).

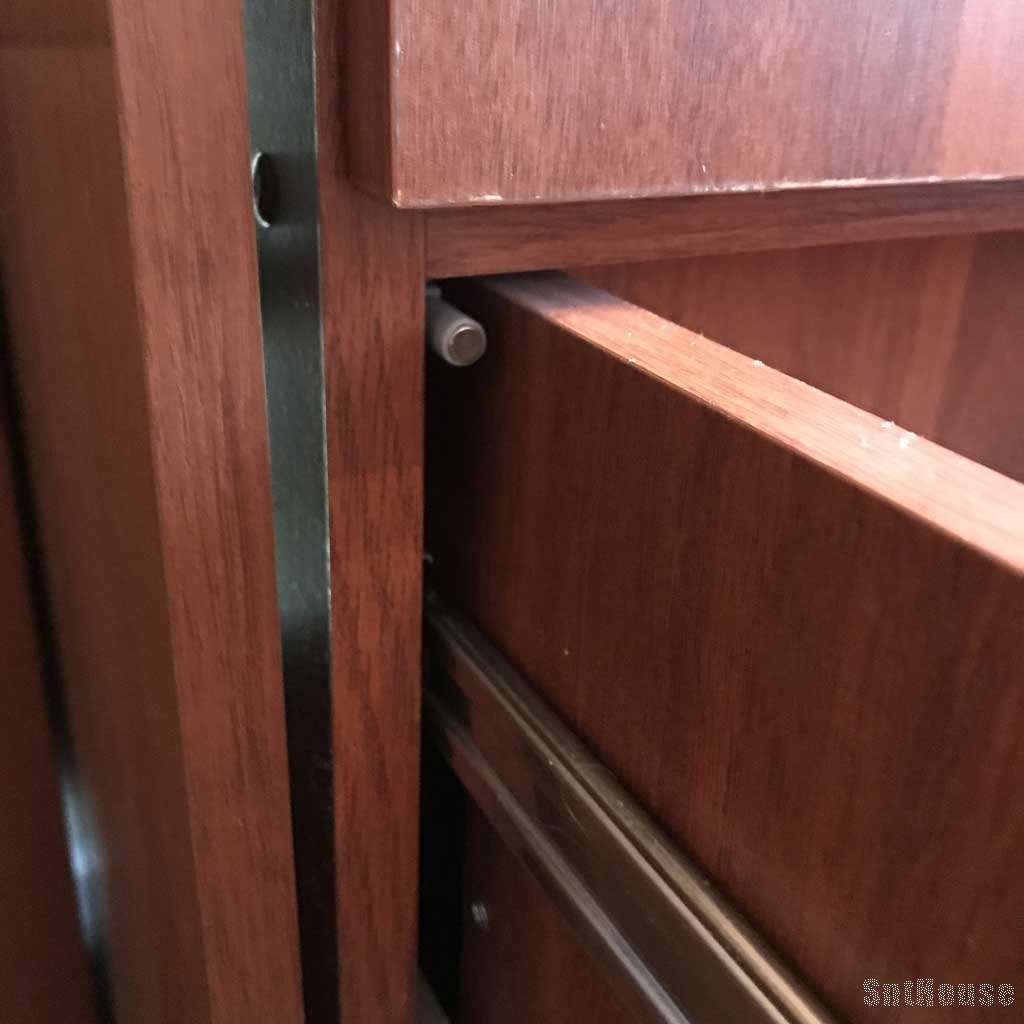

Внутренние ящики открываются нажимным способом при помощи магнитного толкателя.
Они также крепятся на шариковые направляющие только 450 мм длинной.

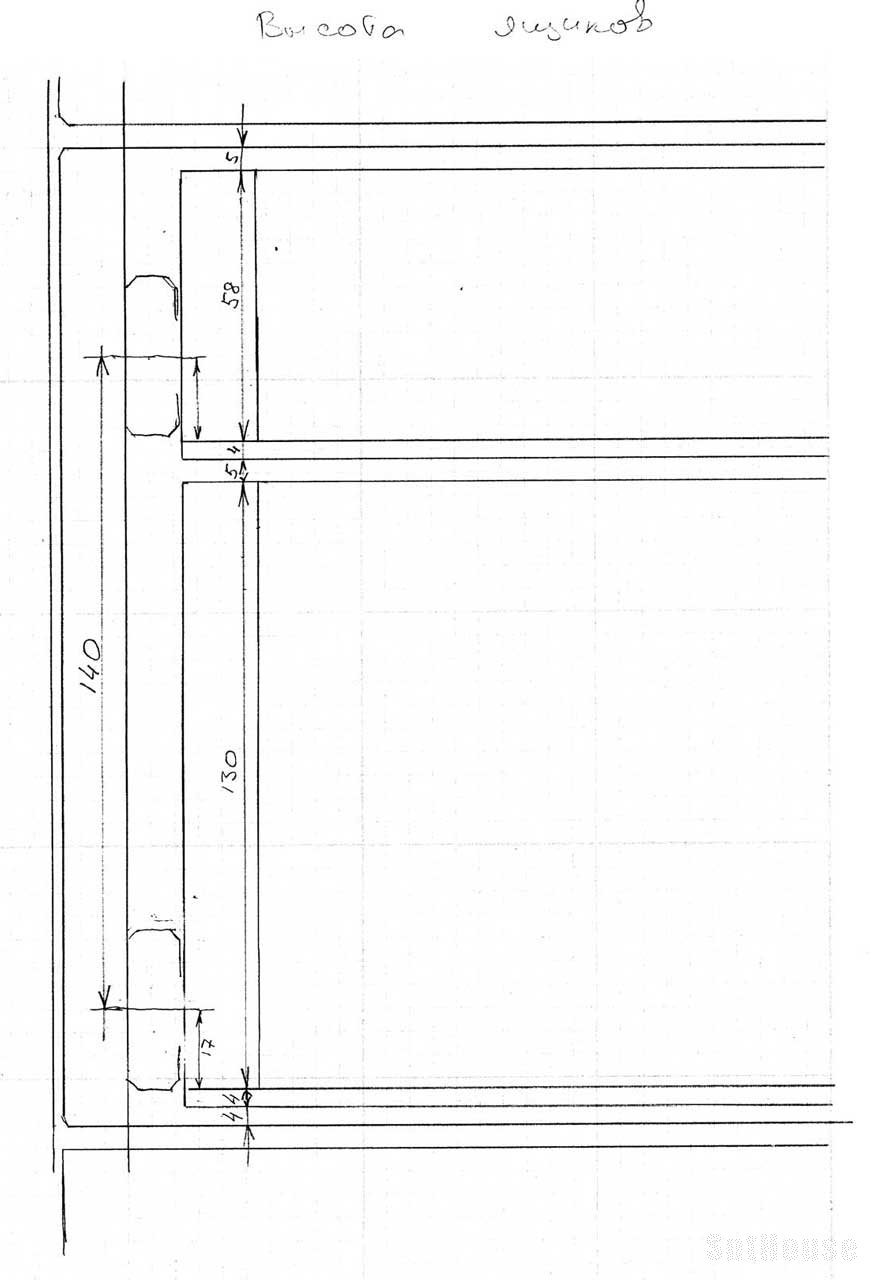

Размеры пар выдвижных ящиков в левой тумбочке ПО ВЫСОТЕ
Верхний ящик:
- внутренний - 90мм
- внешний (с фасадом) - 100мм

Средний ящик:
- внутренний - 70мм
- внешний (с фасадом) - 124мм

Нижний ящик:
- внутренний - 50мм
- внешний (с фасадом) - 140мм

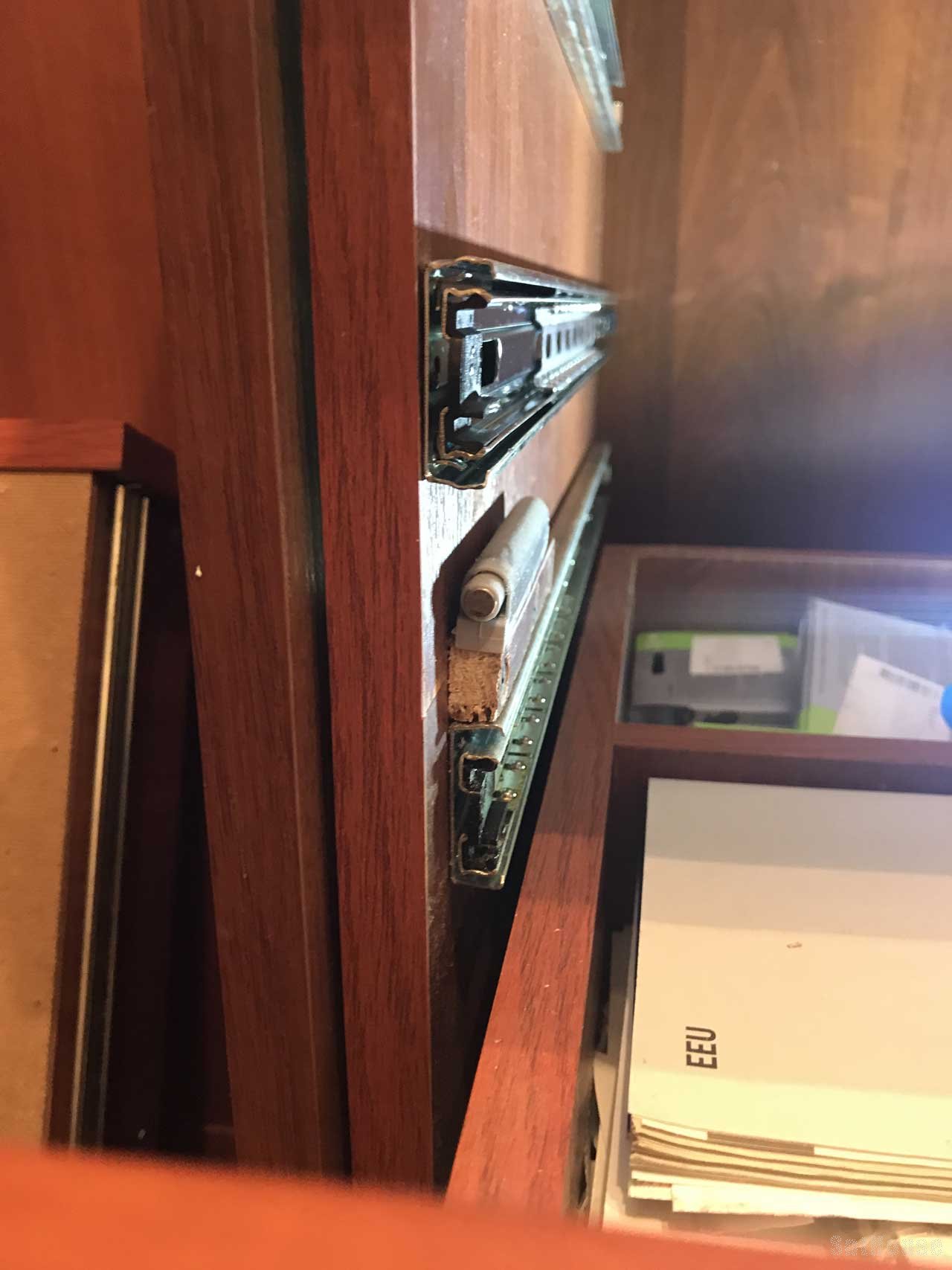

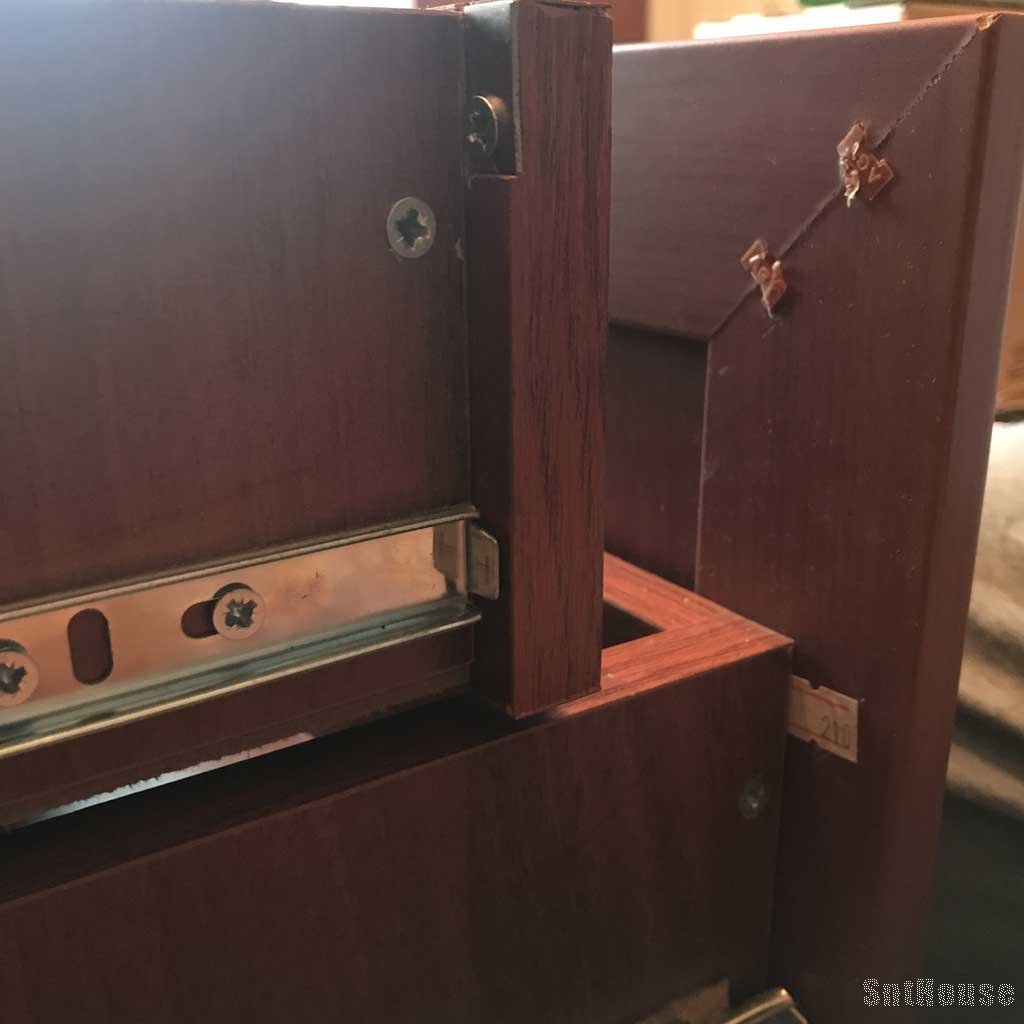

Крепление шариковой направляющей для внутреннего ящика 450мм утоплено вглубь тумбочки на 20мм.
Шариковая направляющая для внешнего ящика 500мм установлена заподлицо с краем тумбочки.

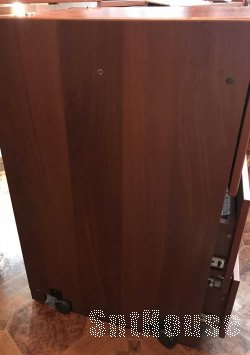

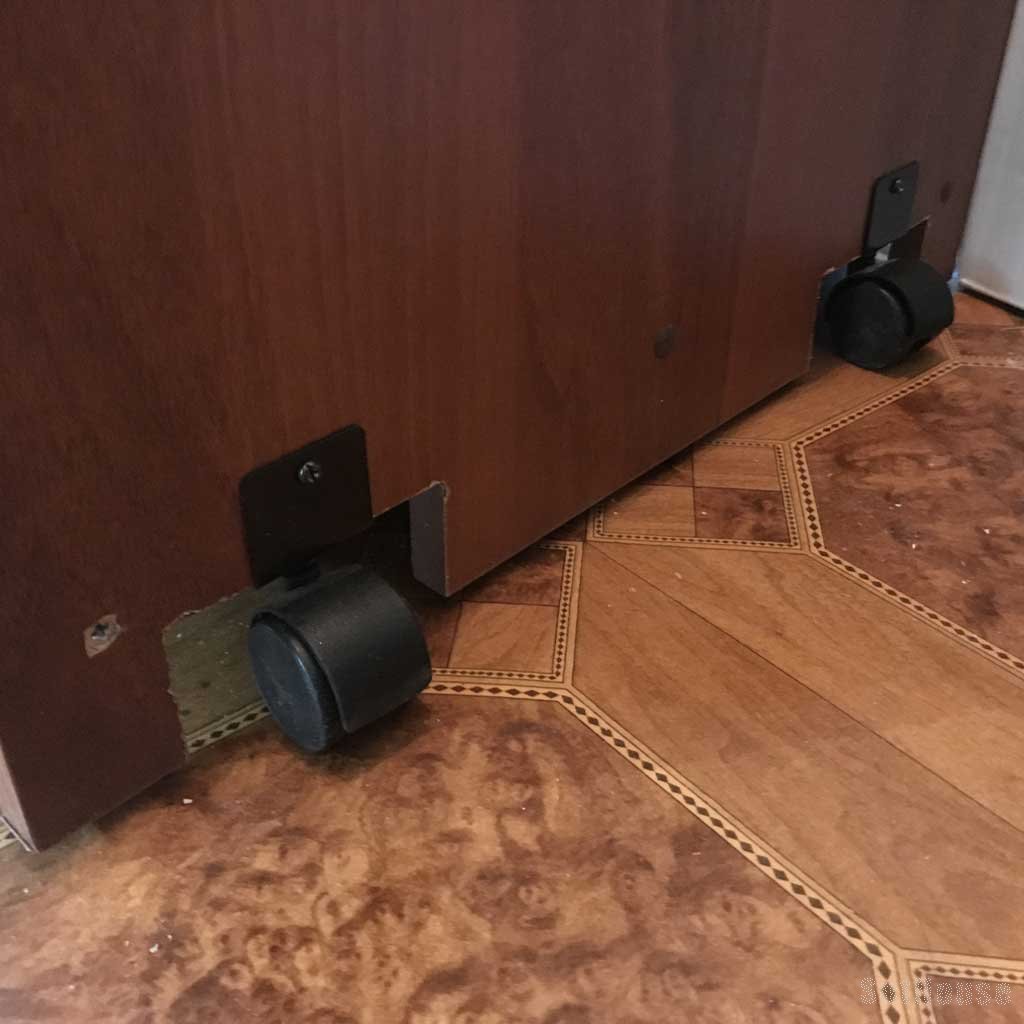

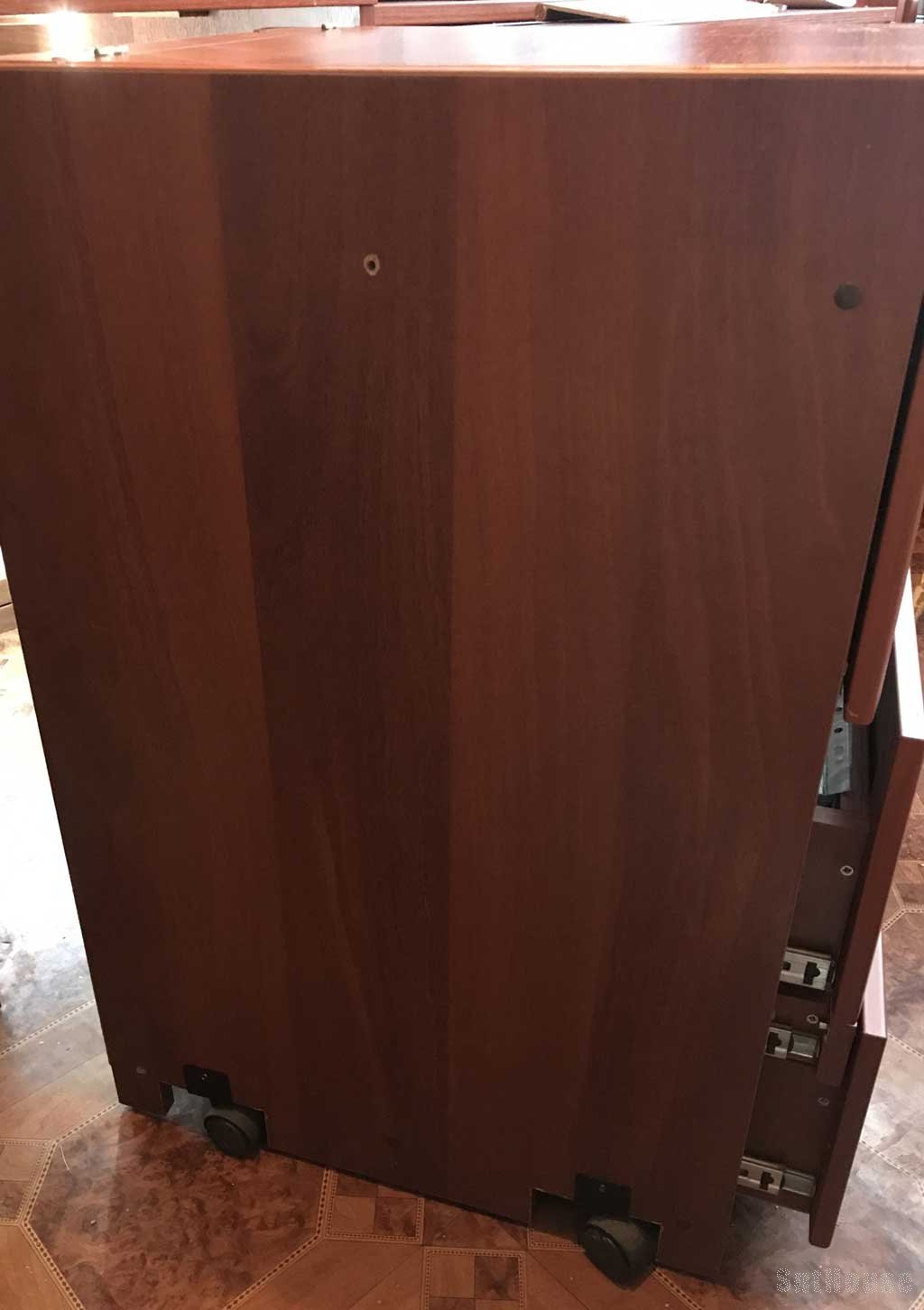

Мебельные колесики ставил уже по месту.
Выбирал такие, которые своими креплениями "надеваются" на край листа ДСП. Посадочные места под них выпиливал уже по месту.

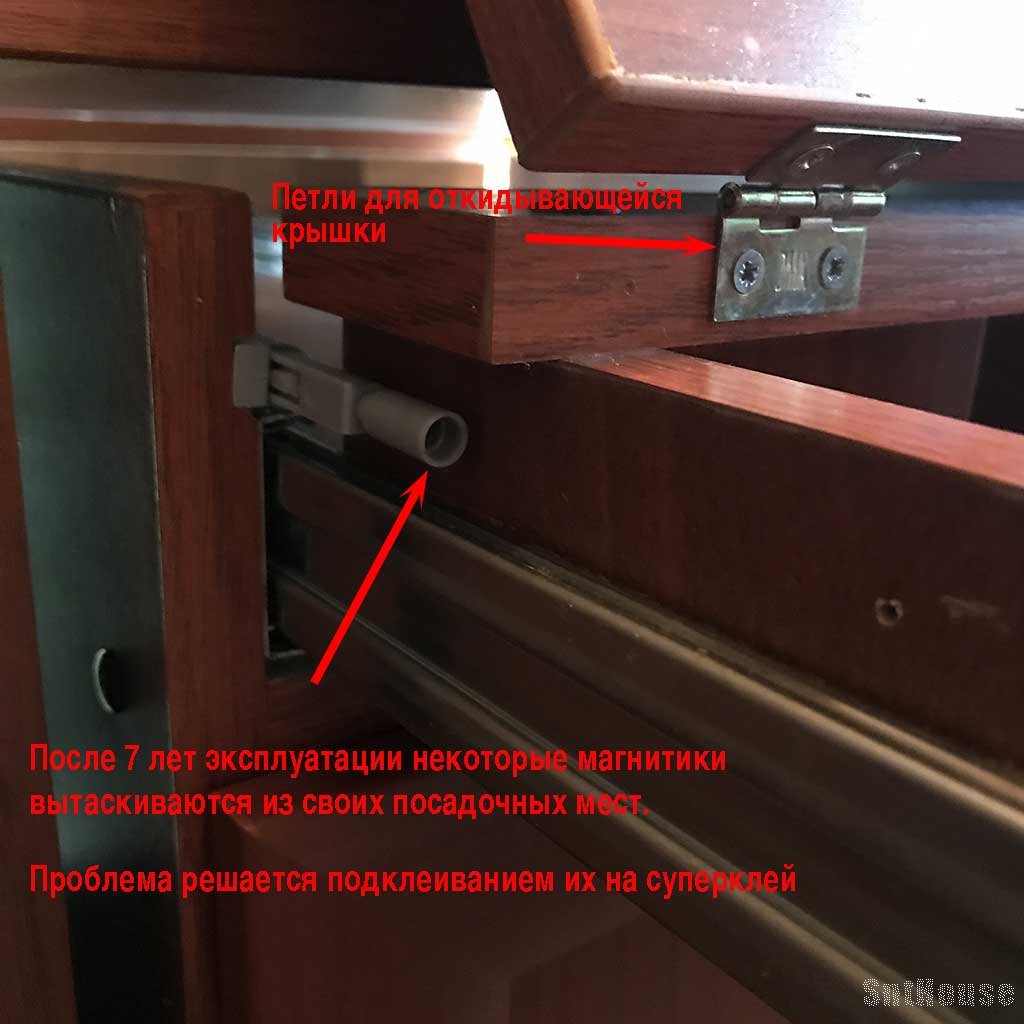

Через девять лет эксплуатации некоторые магнитики из своих посадочных мест в магнитных толкателях разбалтываются и начинают выпадать.
Лечится это приклеиванием их обратно на суперклей.




Под самом нижнем ящиком "под дном" тумбочки прикрутил кусок алюминиевого уголка который играет роль своеобразной ручкой для выдвигания тумбочки наружу.

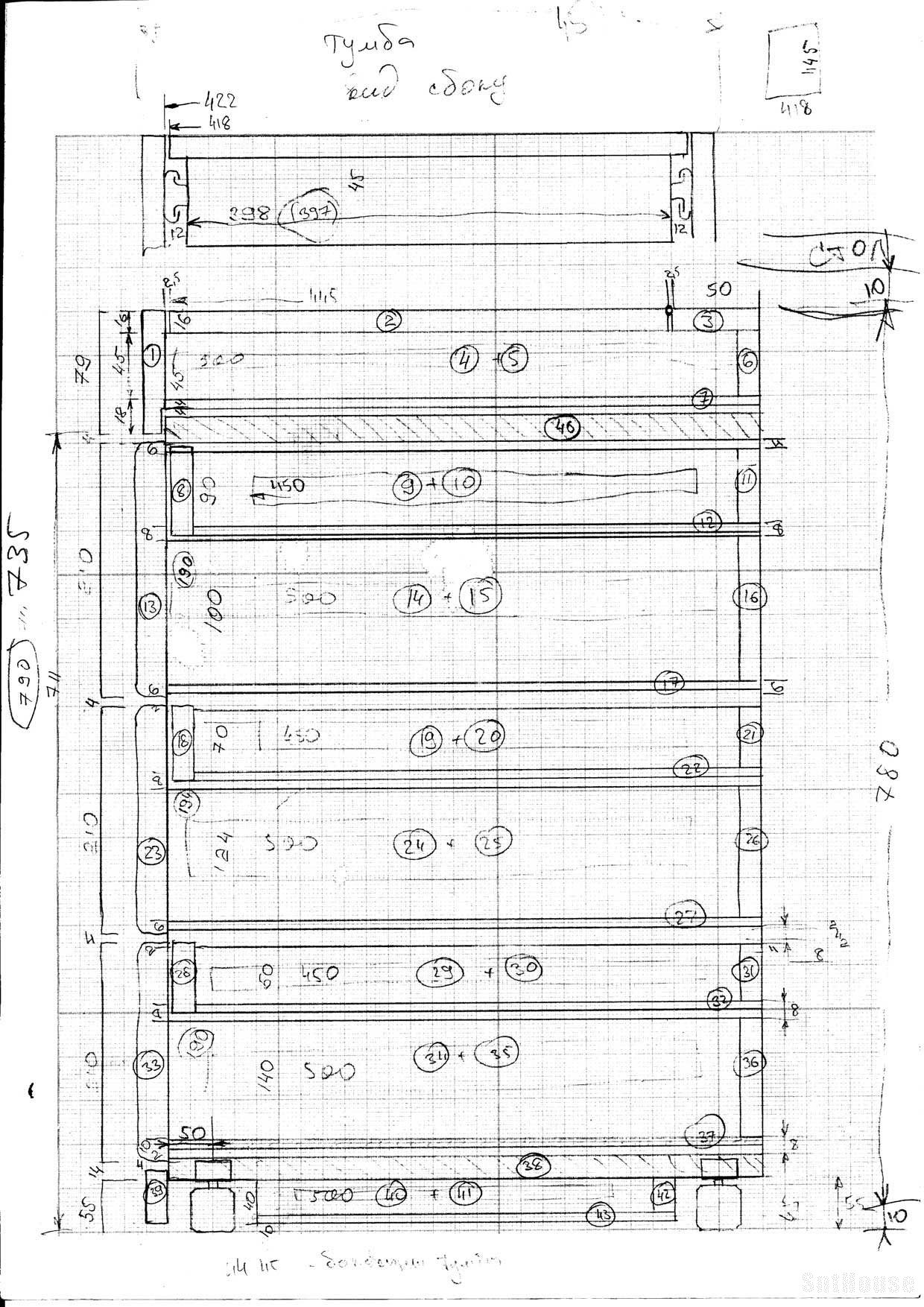

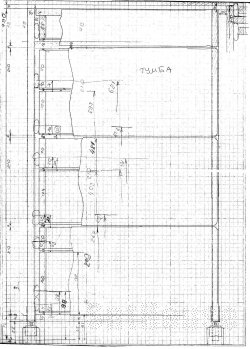

ЯЩИКИ И ФАСАДЫ

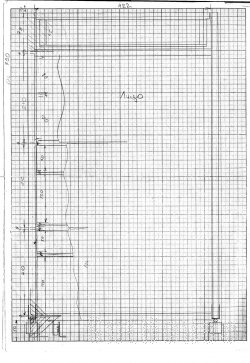

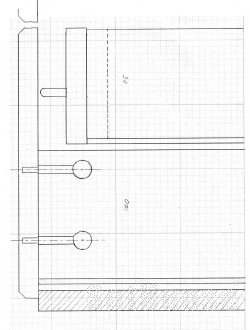

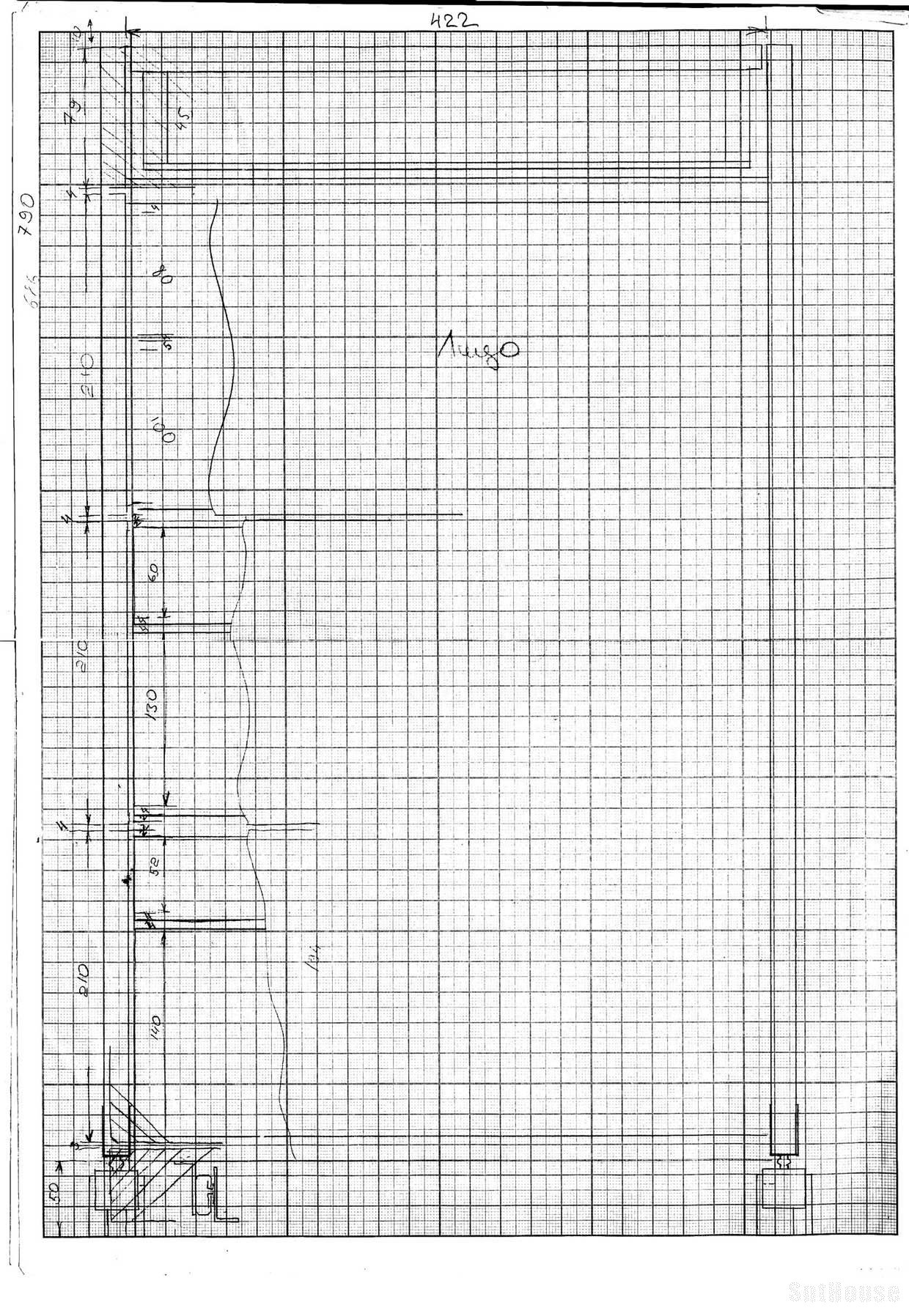

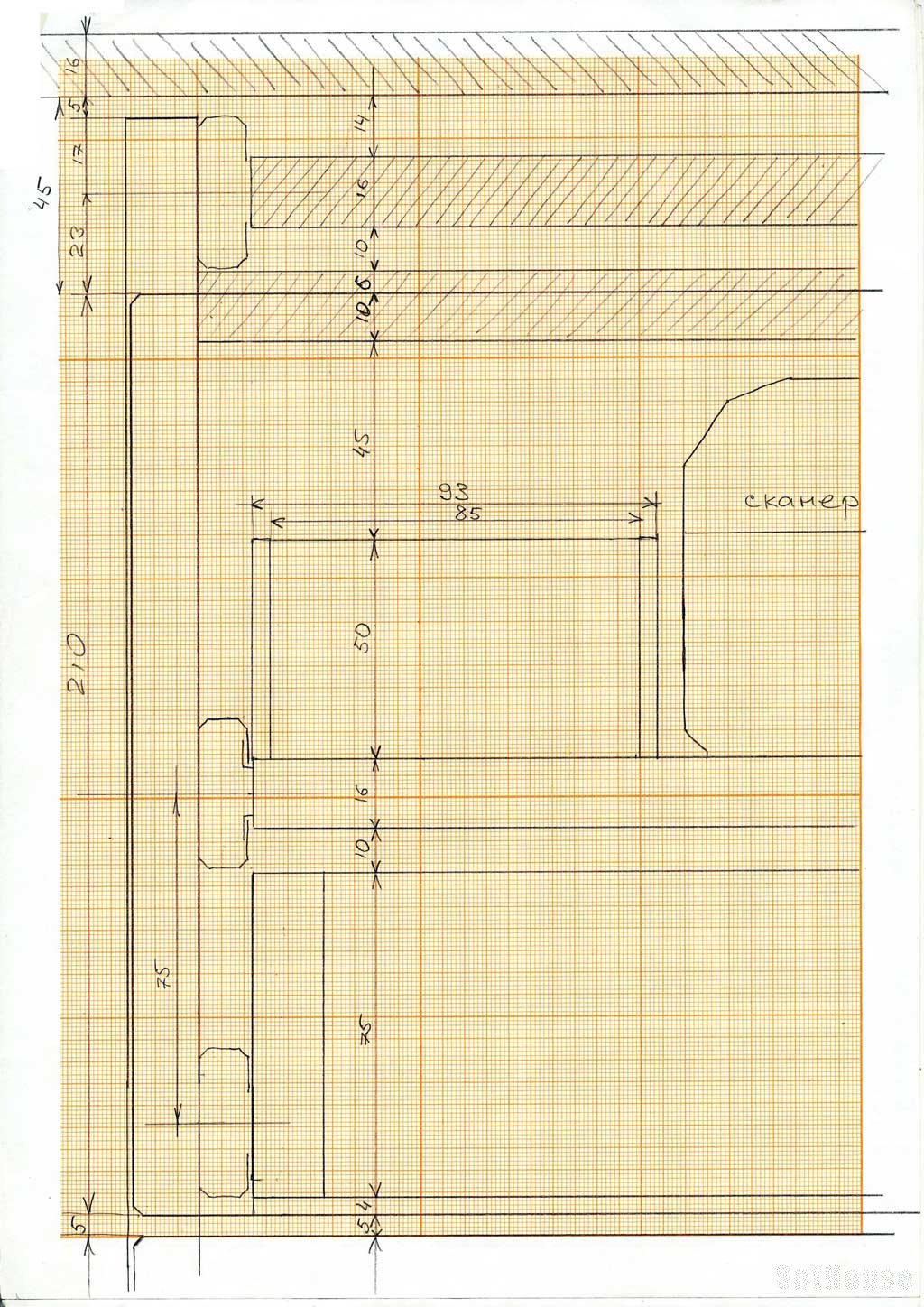

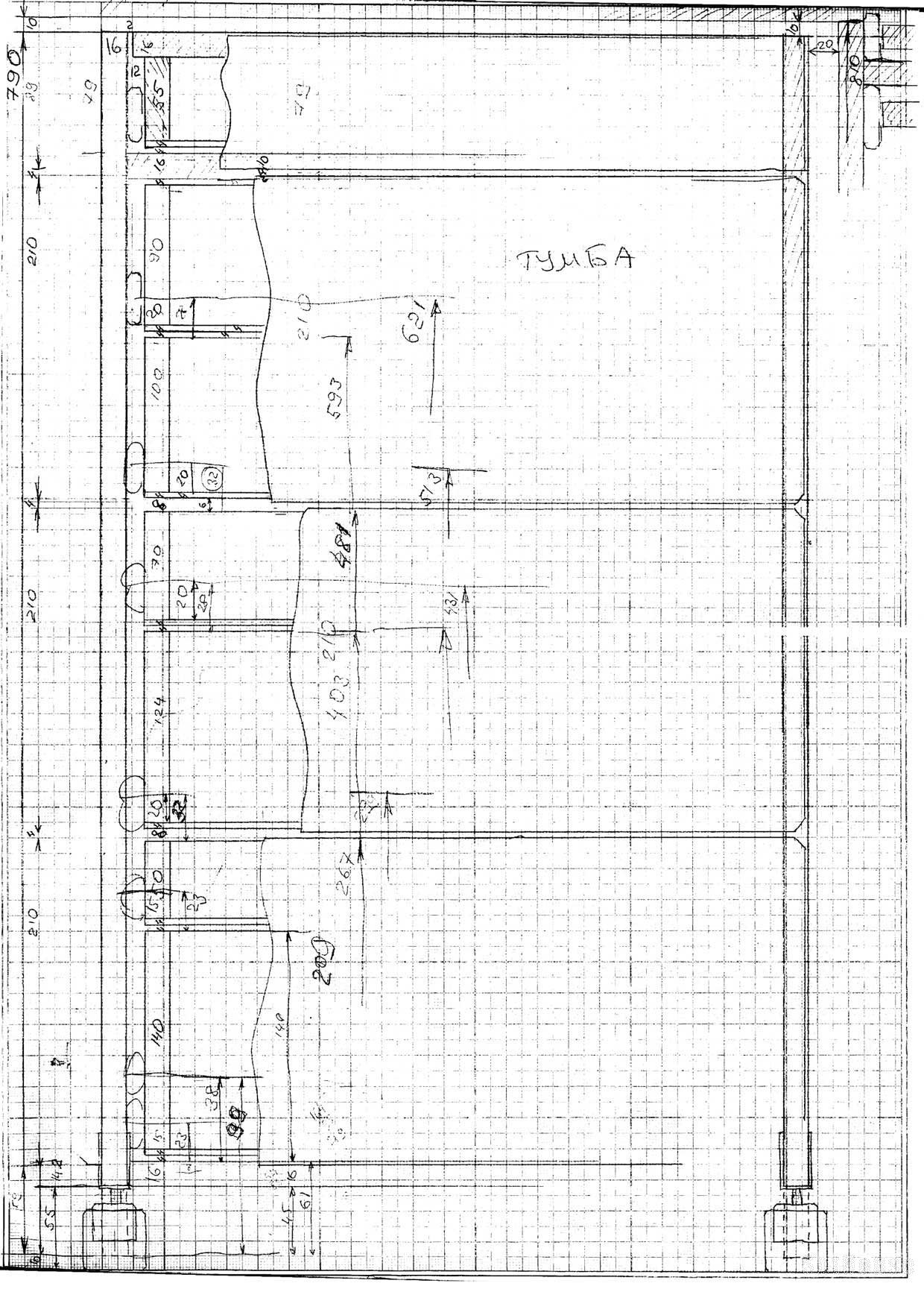

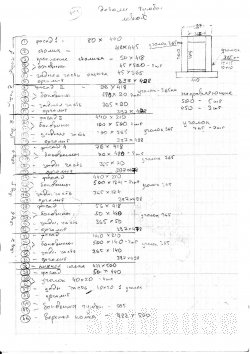

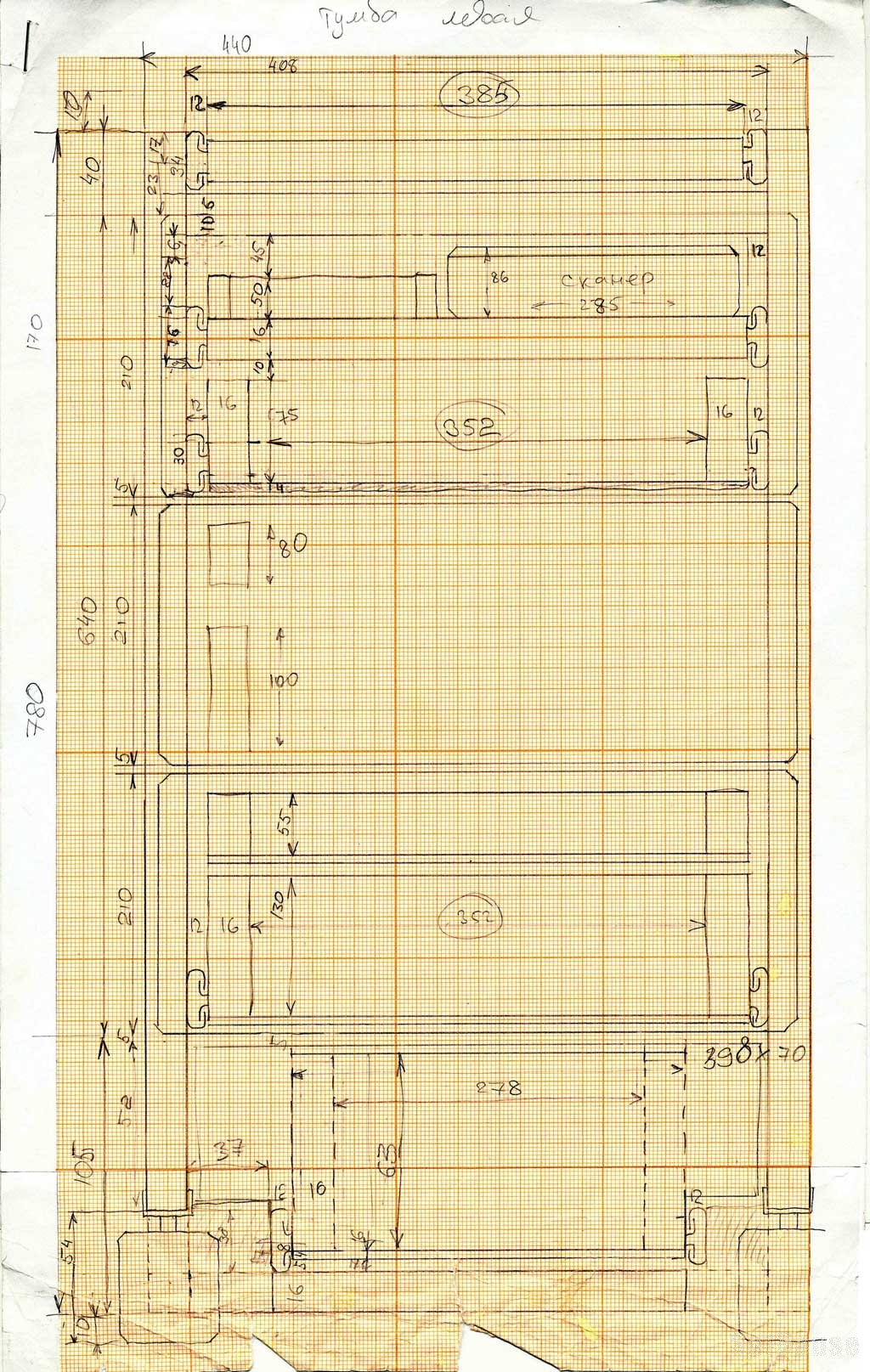

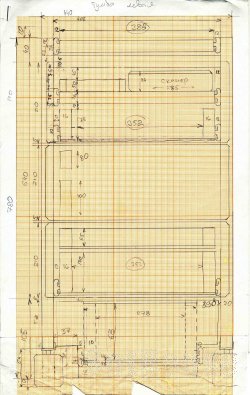

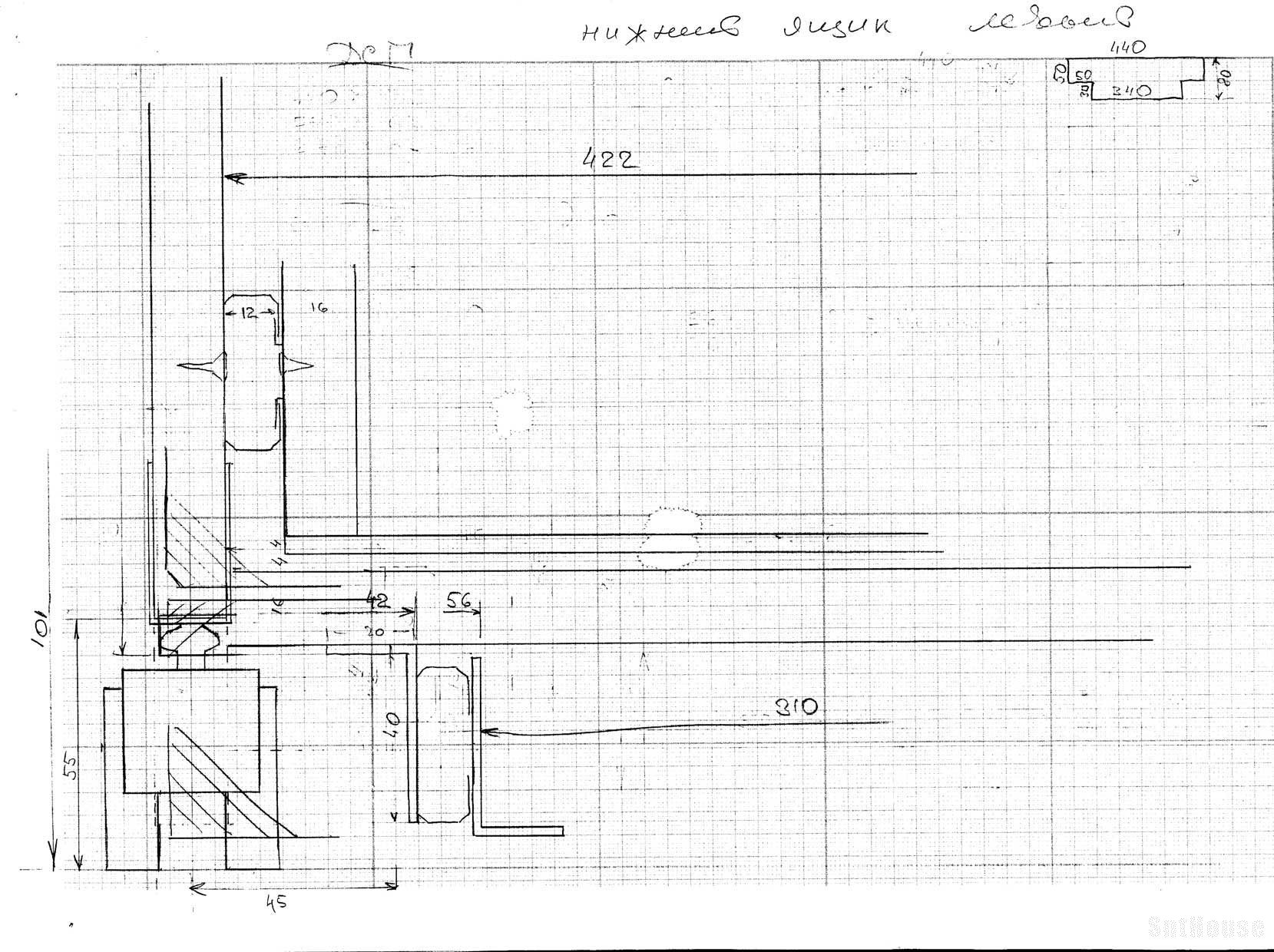

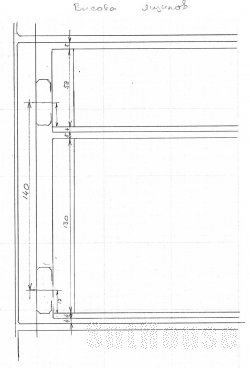

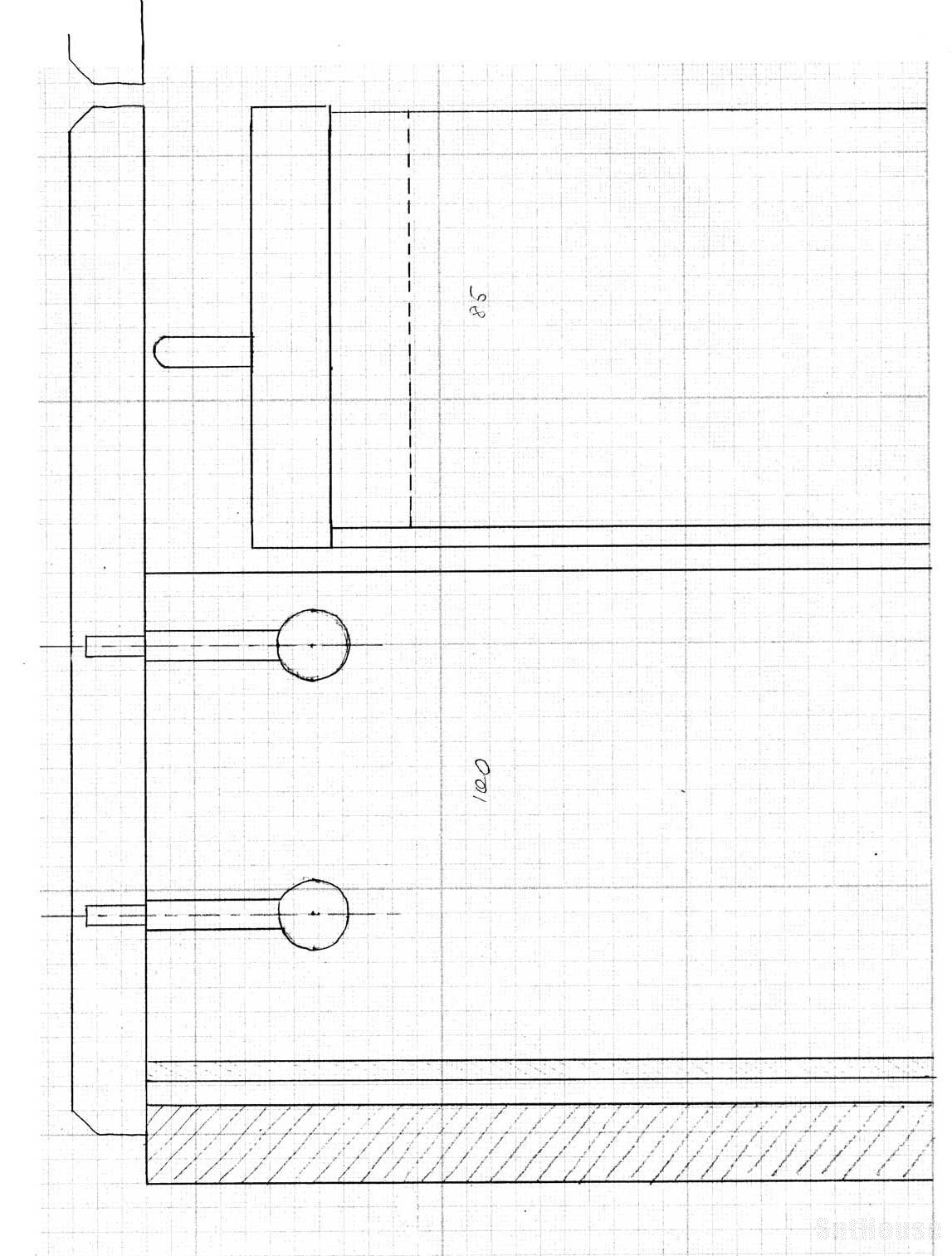

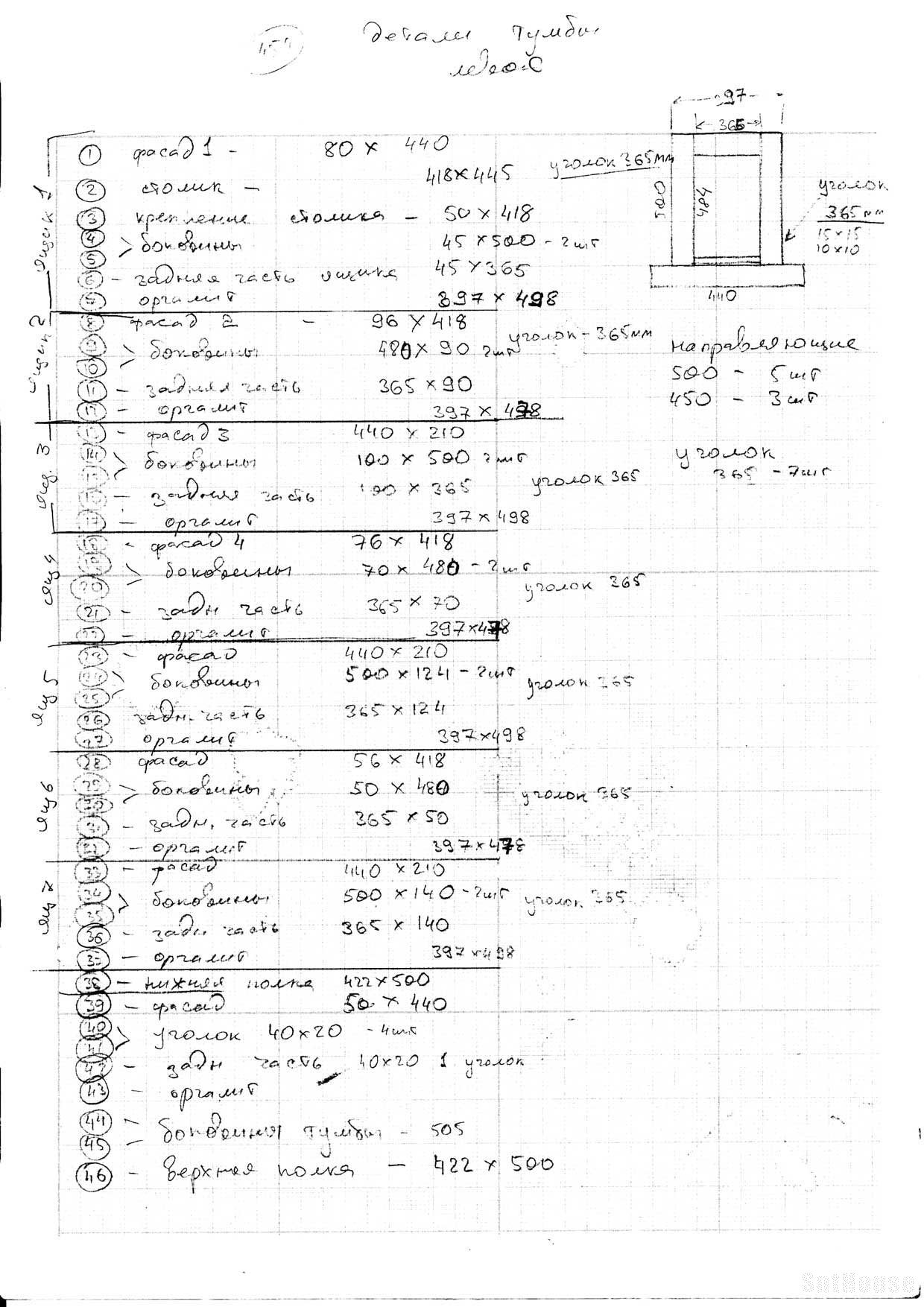

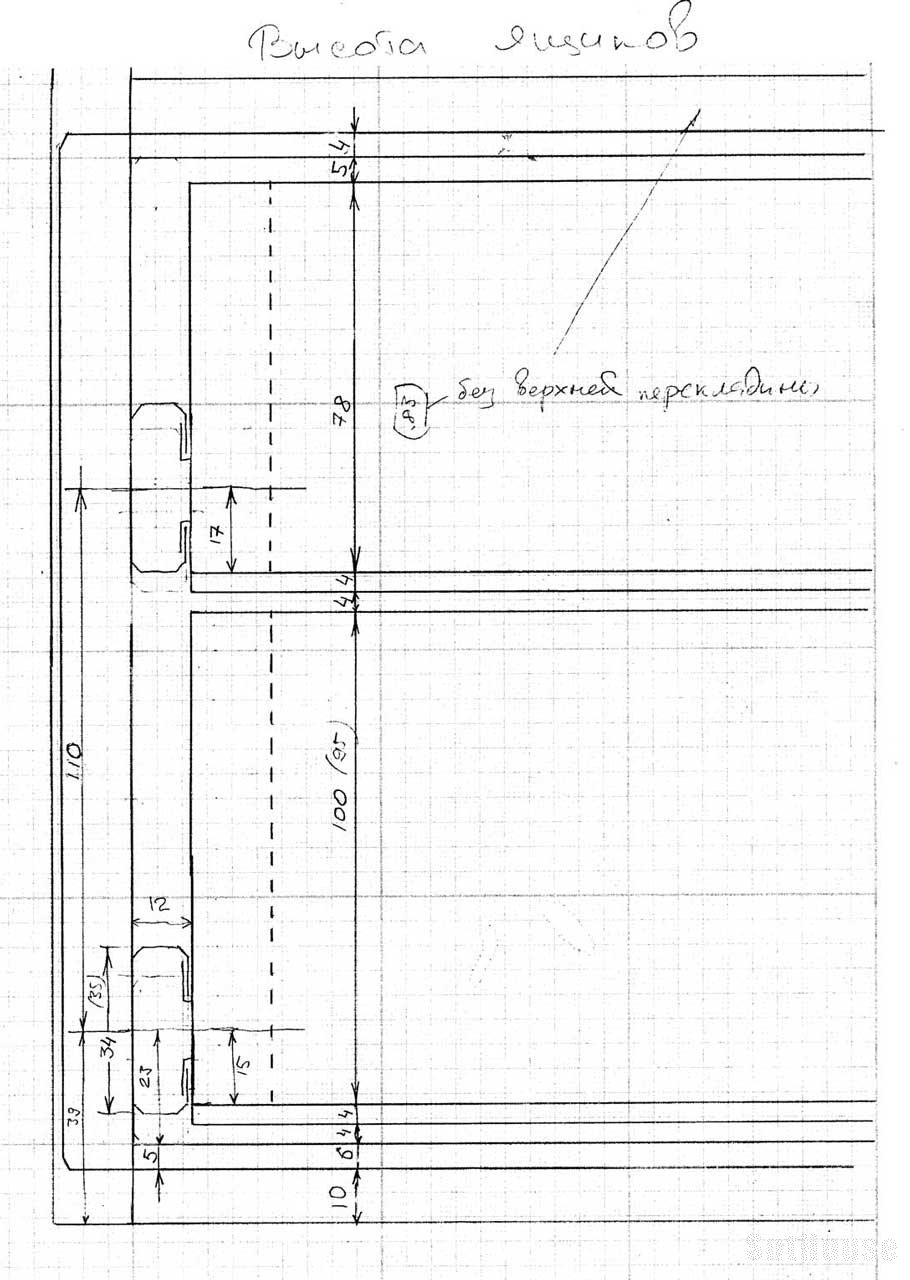

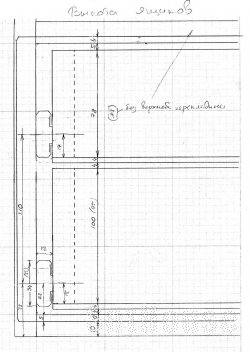

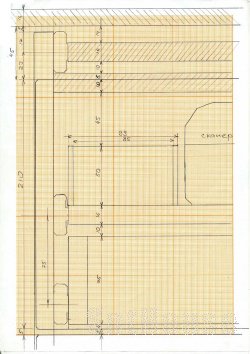

Несколько чертежей по выдвижным ящикам.
В среднем при фасаде высотой в 210мм общая высота нижнего внешнего и верхнего внутреннего ящиков дает в среднем 190мм.

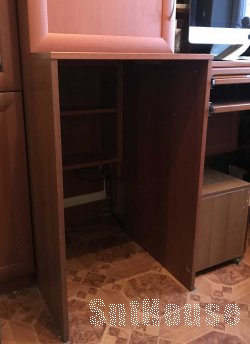

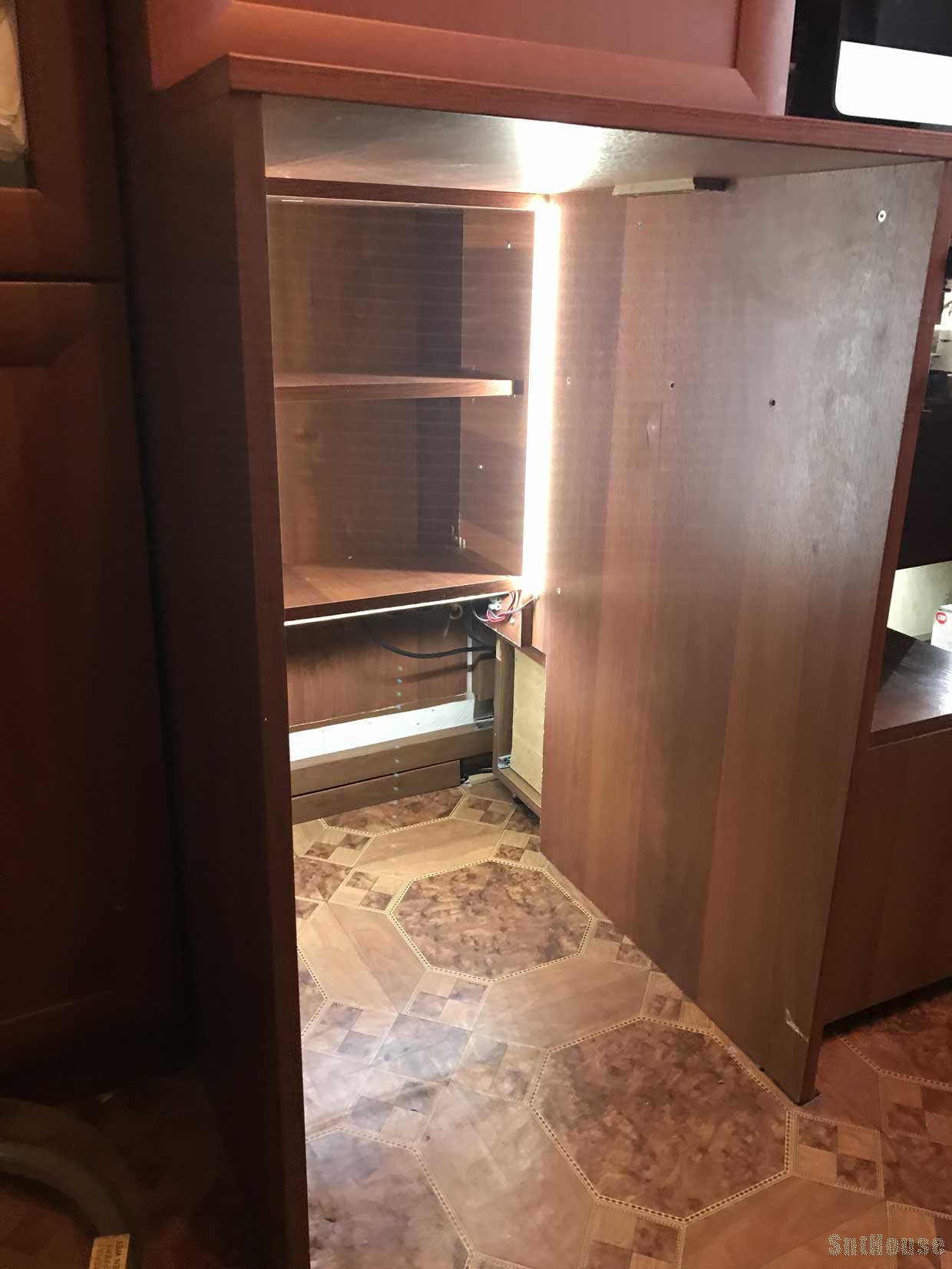

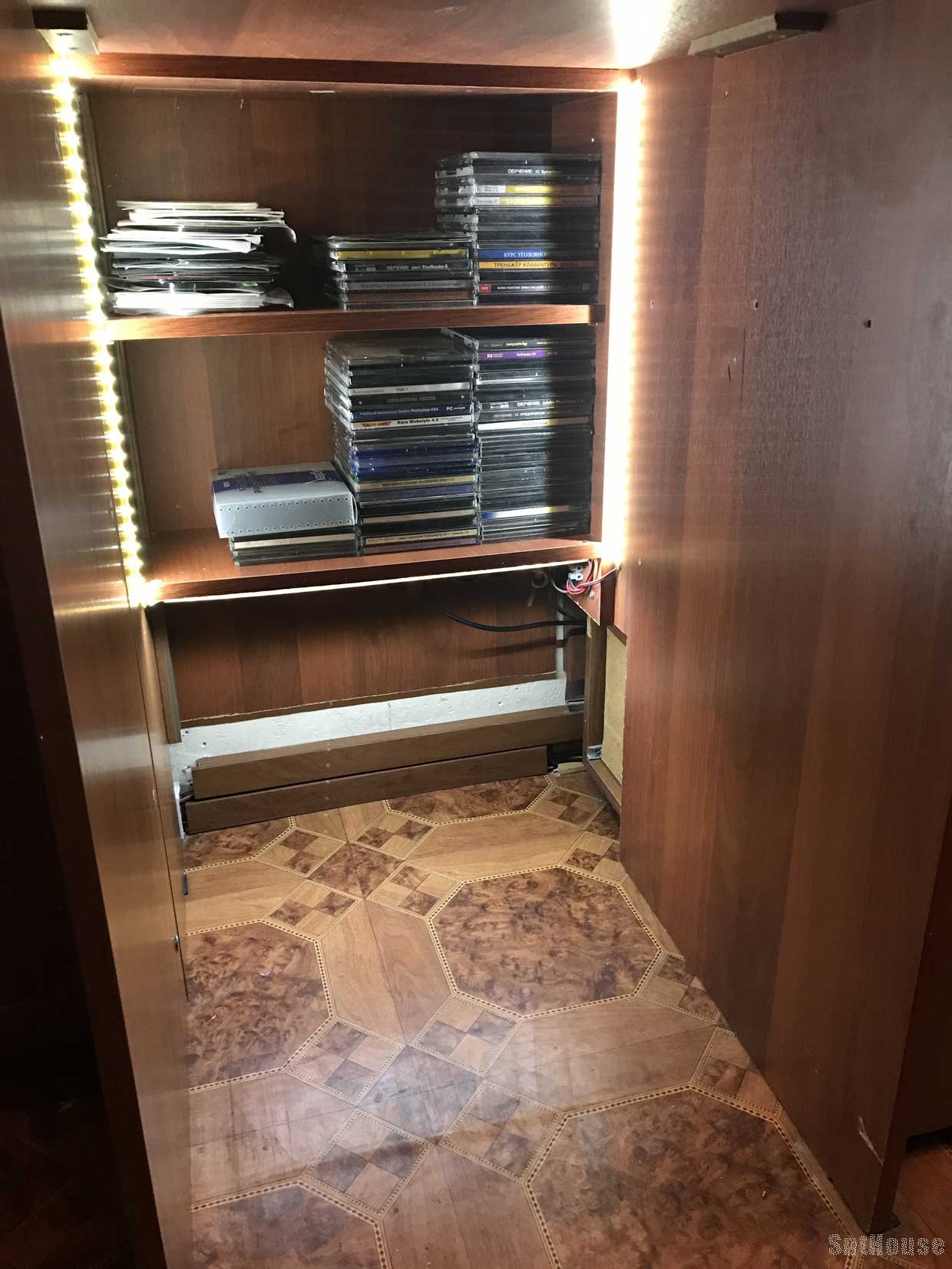

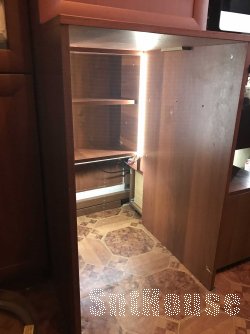

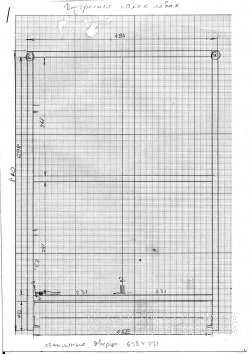

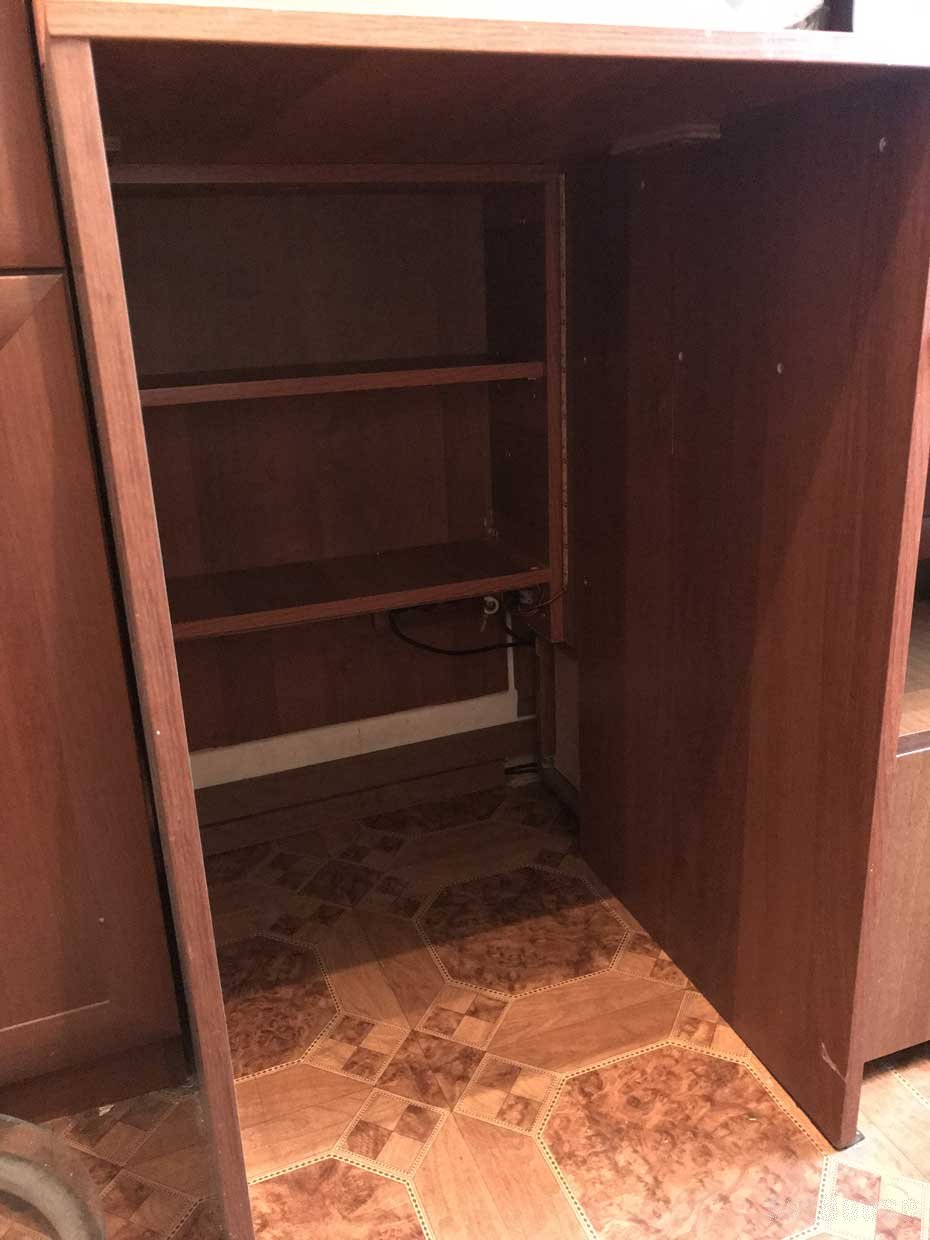

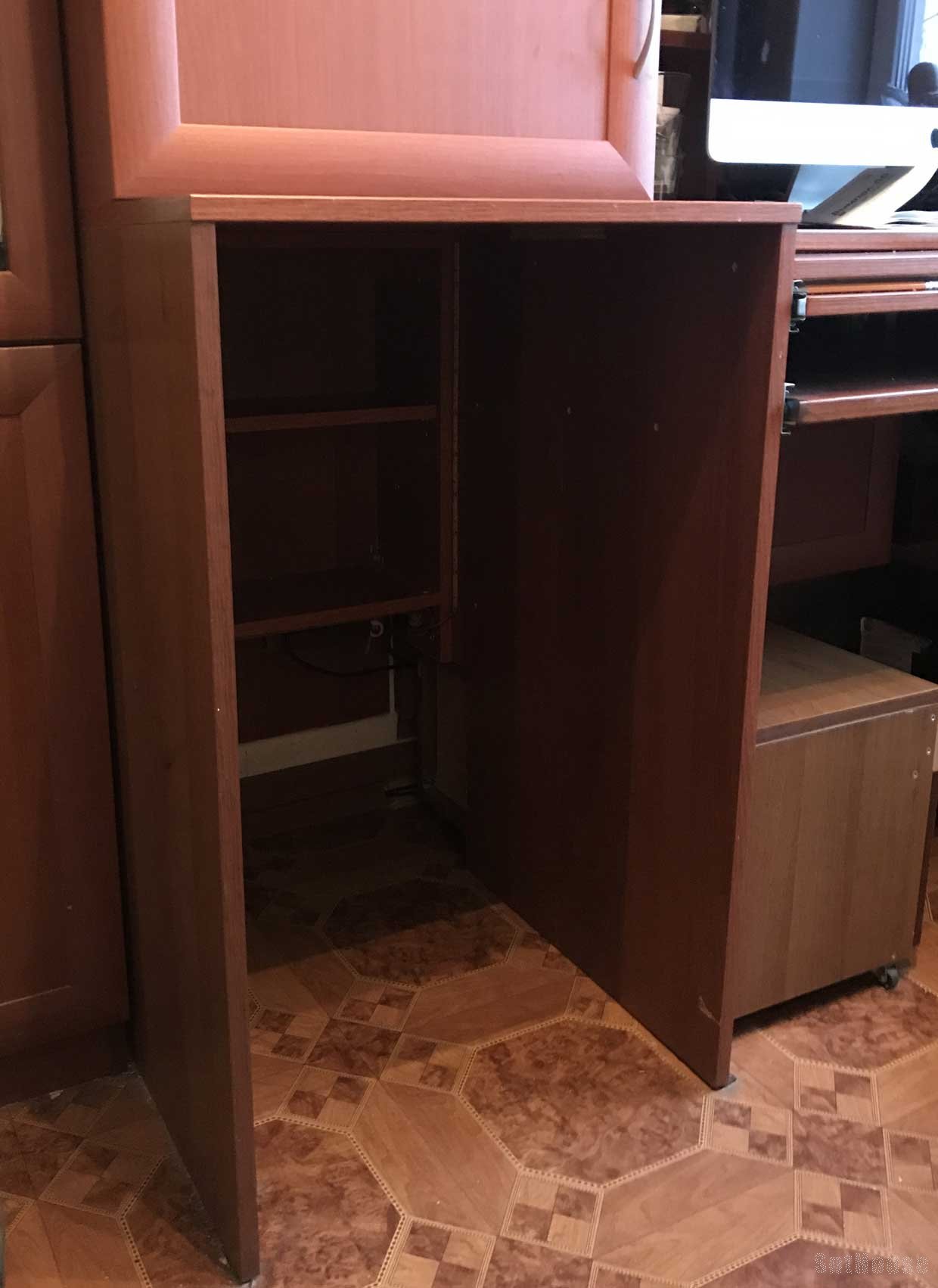

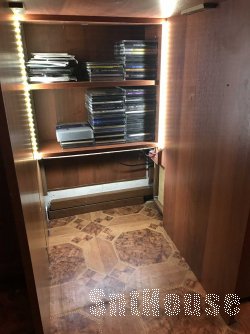

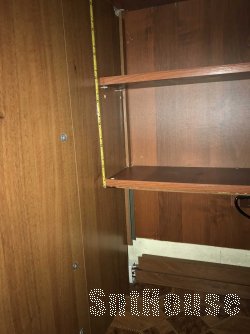

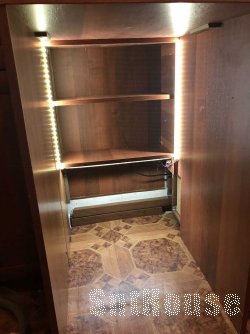

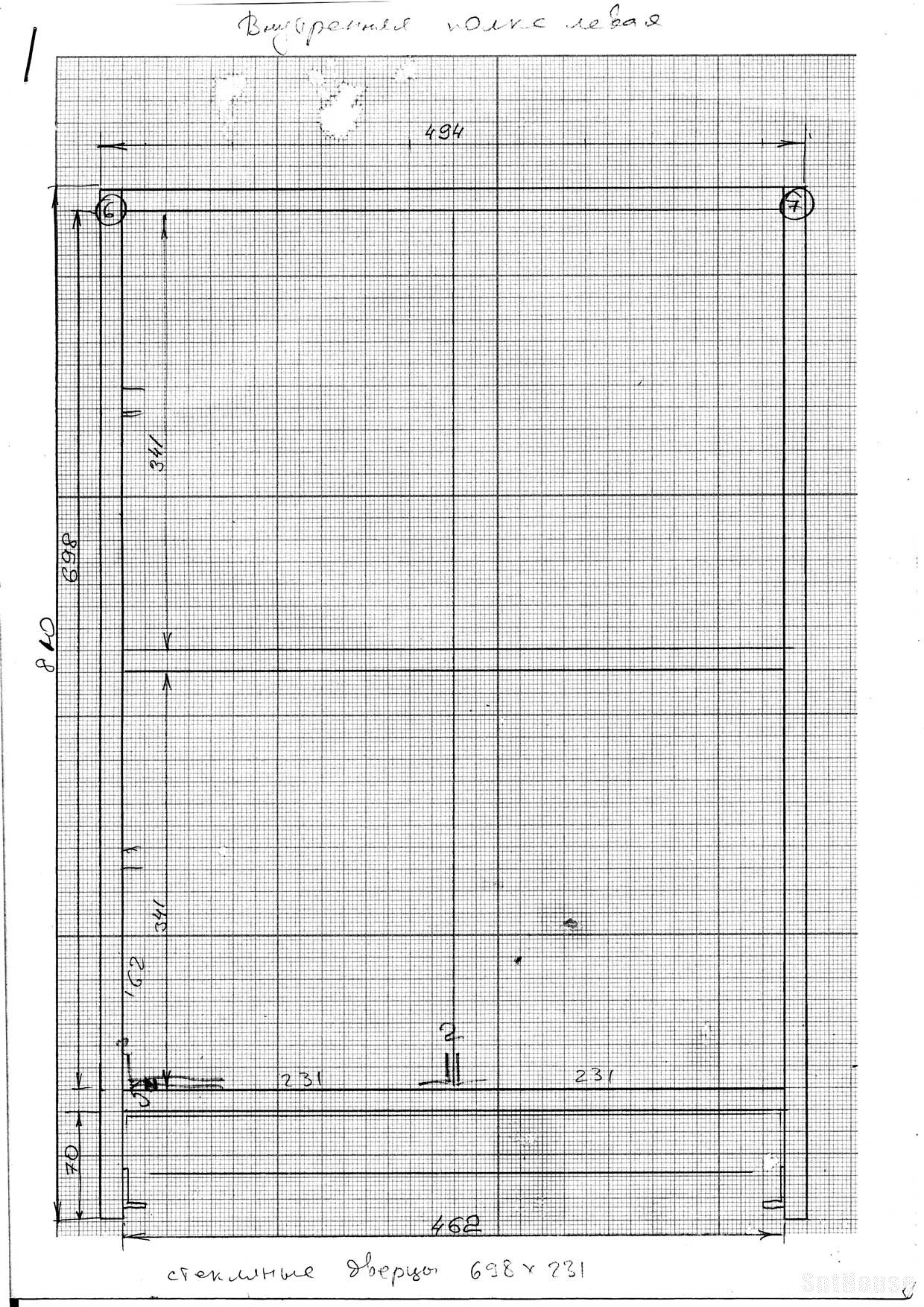

ВНУТРЕННЯЯ ПОЛОЧКА ЗА ЛЕВОЙ ТУМБОЧКОЙ

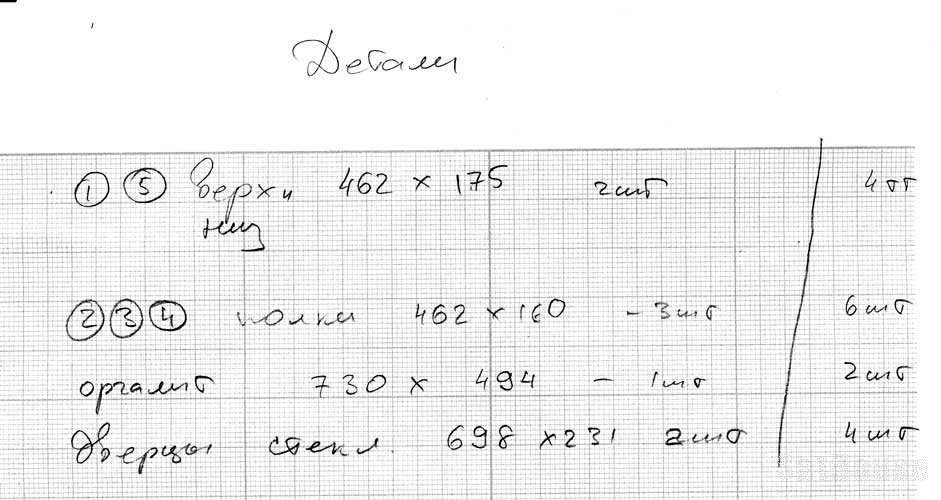

Внутренняя полочка для мелочей изначально планировалась с открывающимися стеклянными дверцами. До дверец руки так и не дошли - оставил как есть.

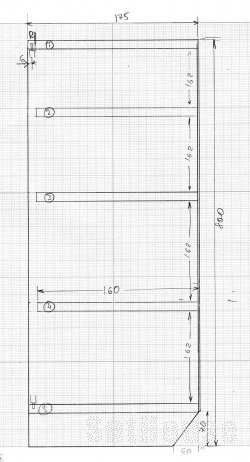

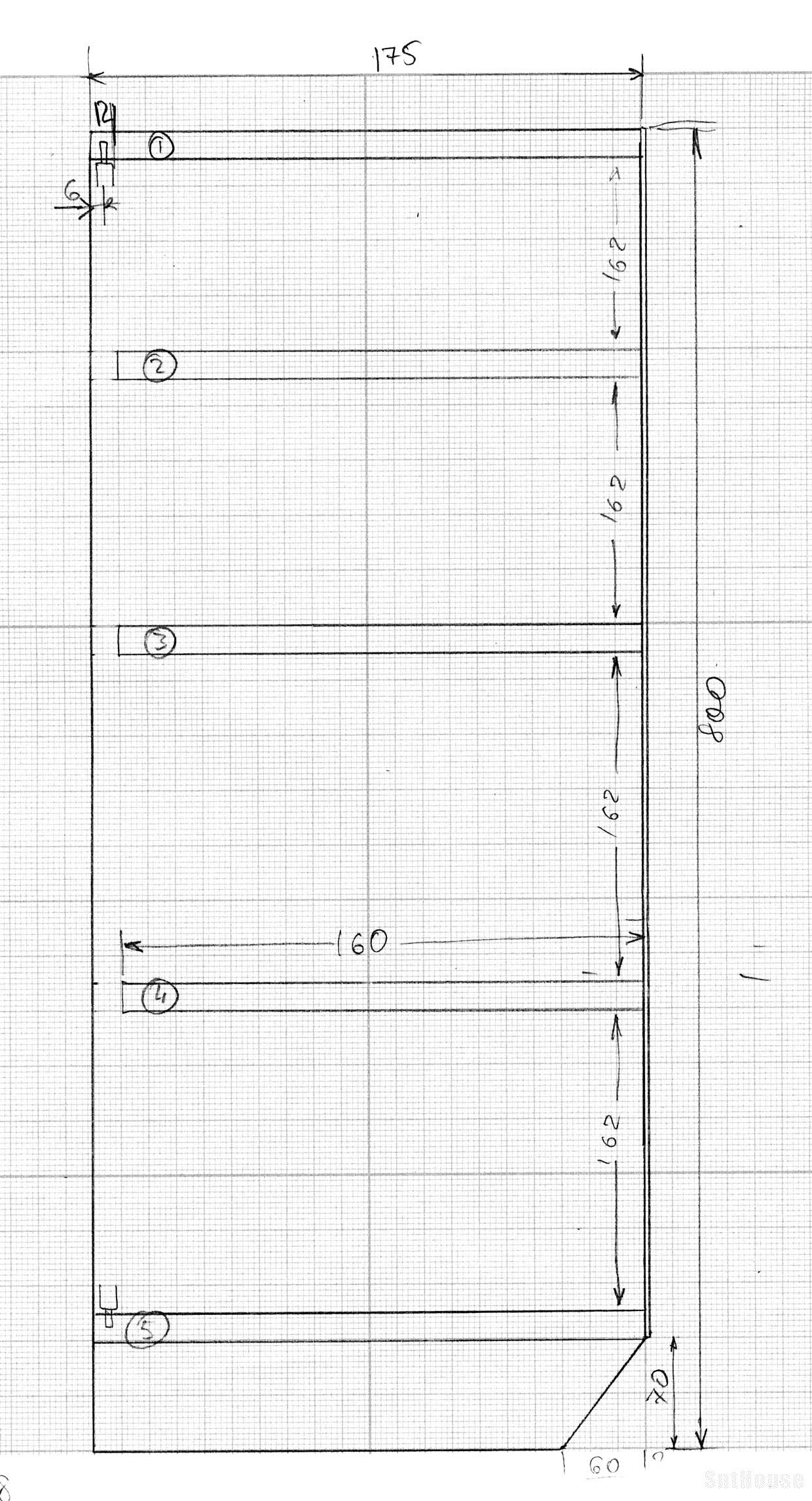

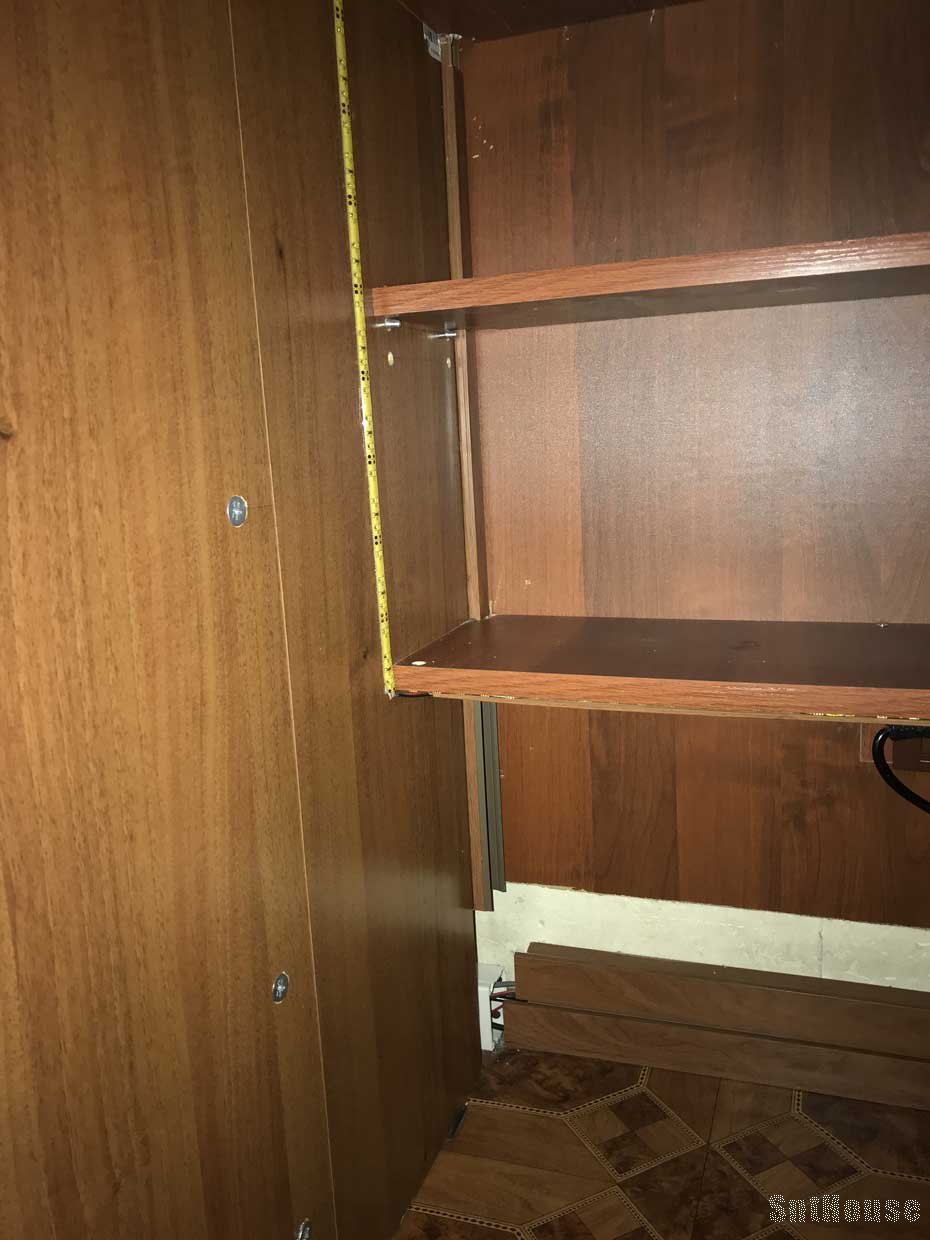

Глубина полочек - 170мм.
Делал уже по месту.

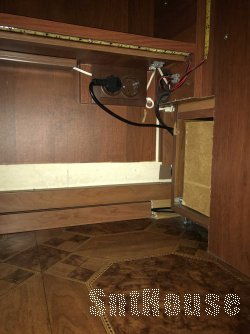

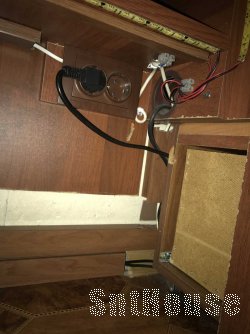

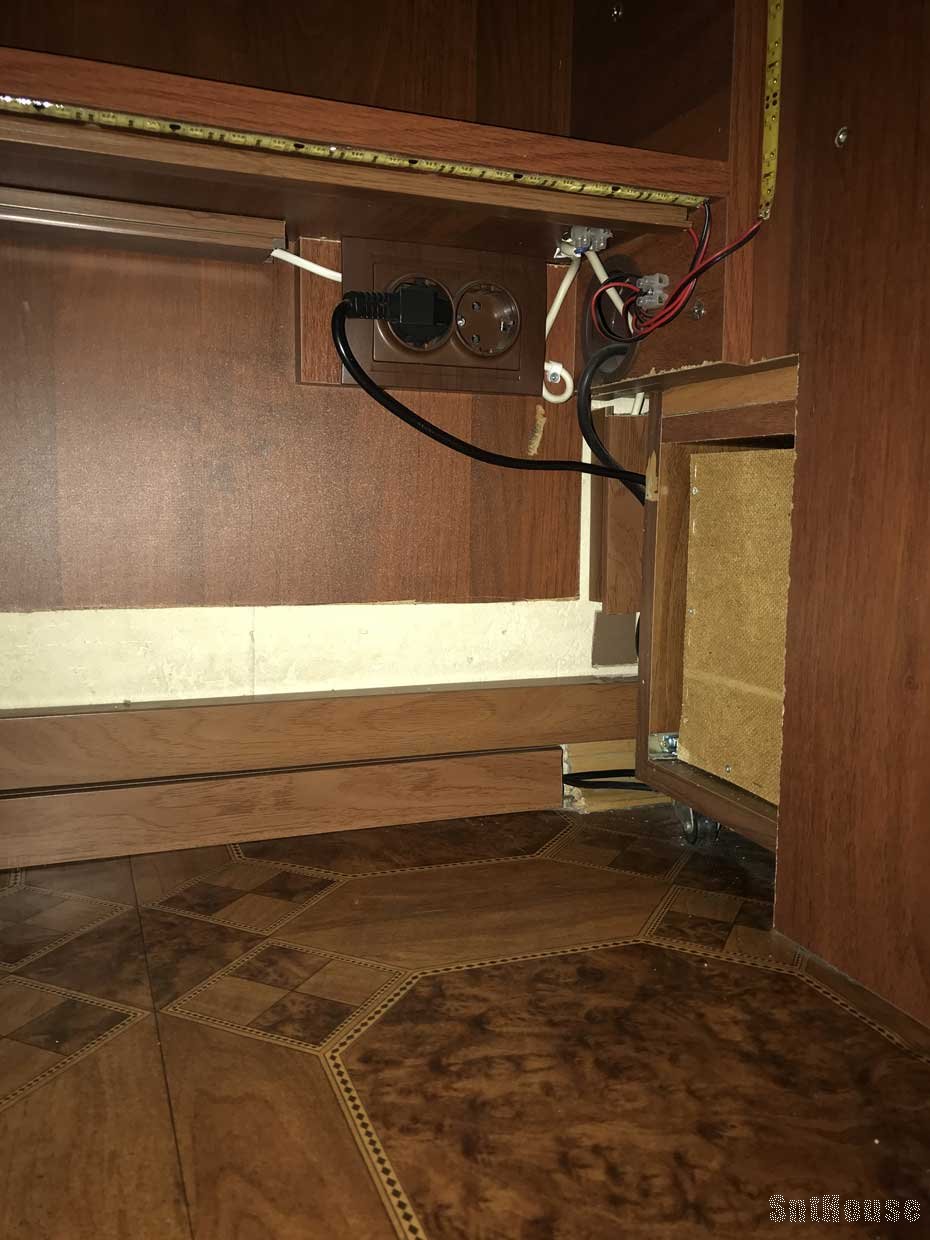

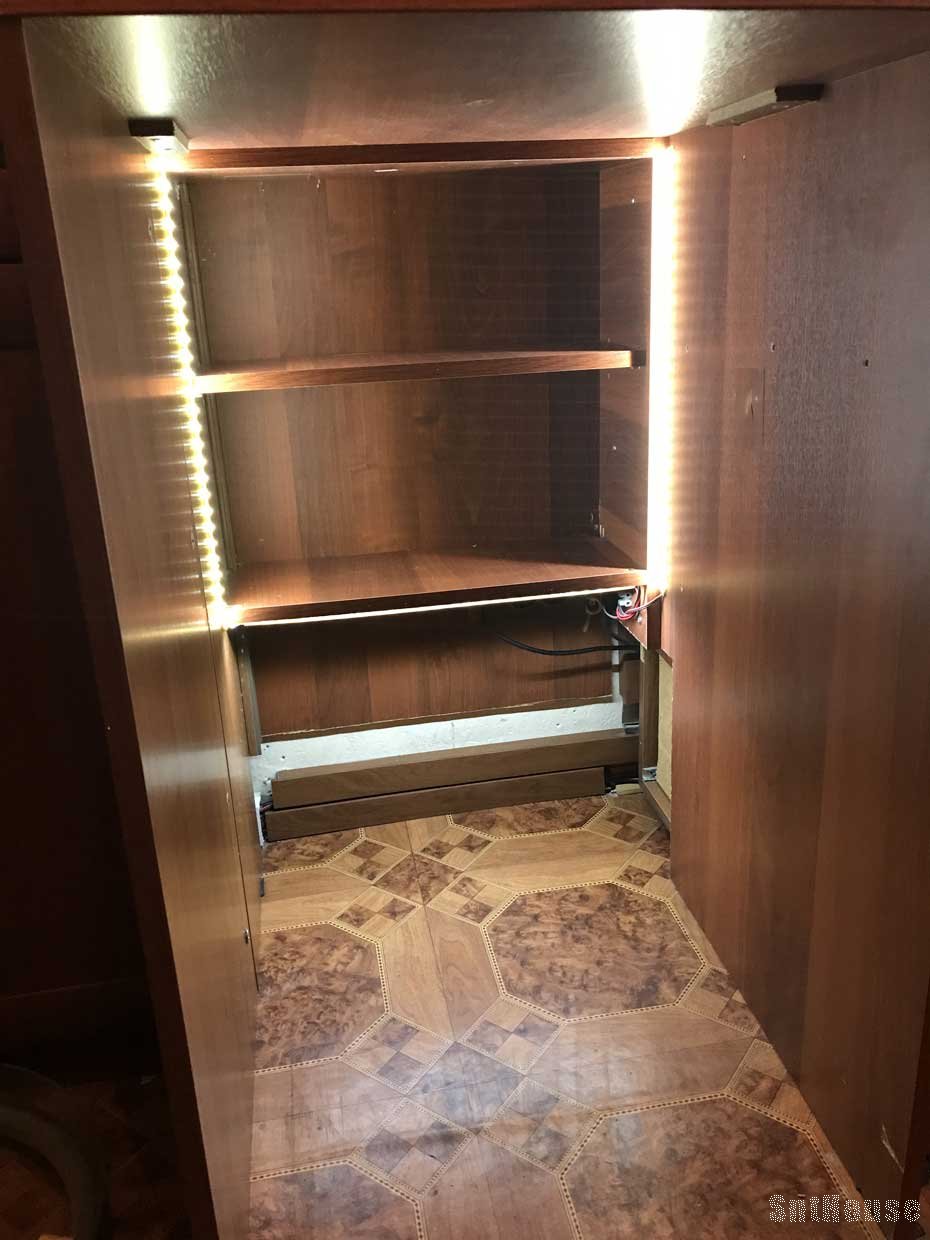

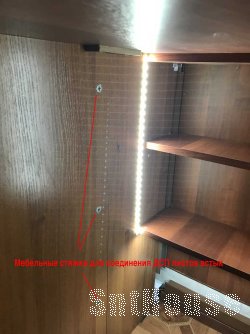

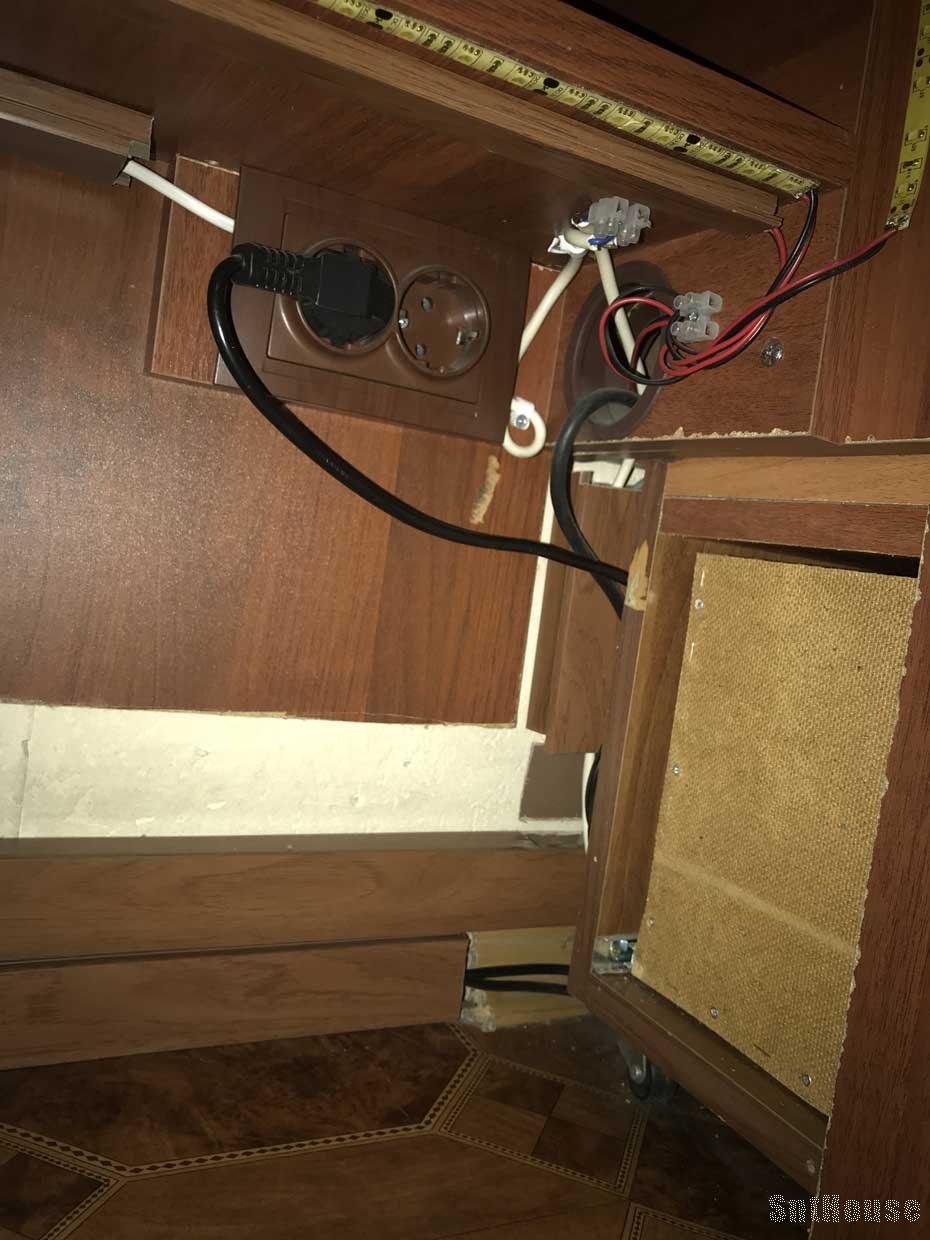

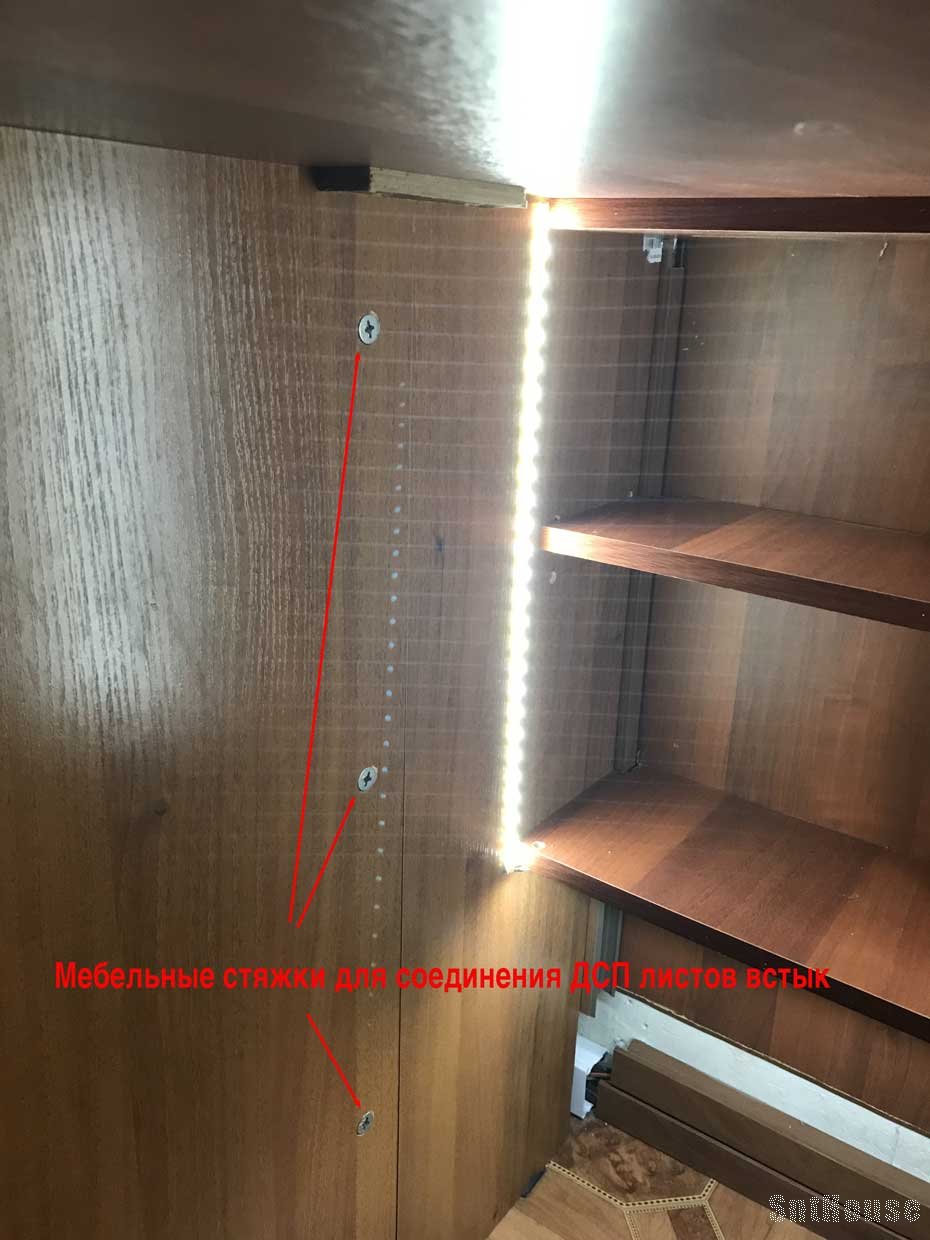

Вокруг полочки провел светодиодное освещение 12в. Управление им осуществляется кнопкой под правую руку, которая расположена между выдвижными столиками.
Сам блок питания установлен за правой тумбочкой под аналогичными полками как здесь.
