Самодельная катушка для садового шланга из профиля Кнауф

Дачник

24-10-2017, 21:29
Просмотров: 1041

Надоело вручную сматывать садовые шланги на даче...
Один шланг - метров 40-45. Основной поливочный 3/4.
Другой - метров 15 с насосом для откачивания колодца.

Каждый раз ворочать шланги туда-сюда уже не в радость.

Готовая катушка для таких целей стоит в зависимости от бренда и качества от 1.500 руб. Можно и дешевле найти - я встречал и за 860 руб, но качество отвратное.

Из материалов решил использовать направляющие Кнауф - благо их у меня осталось несколько штук - потолочные направляющие 28х27 и стоечные 60х27.

У меня оказалось пара кусков направляющих 28х27 длиной 154см. Их я решил использовать как "обод" колеса катушки".

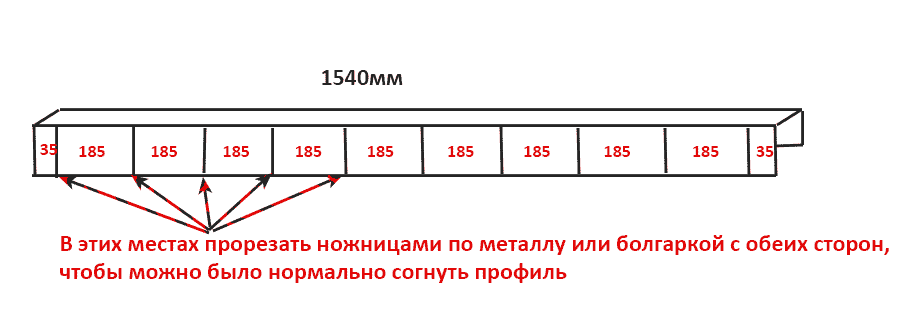

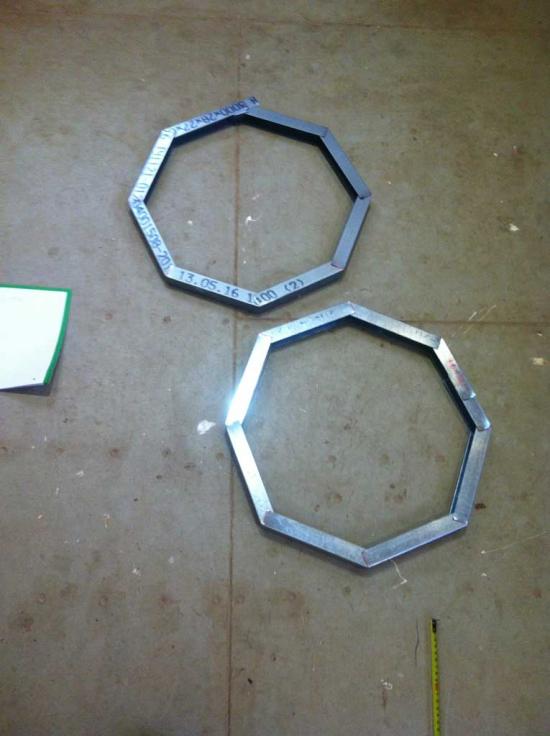

Решил с каждой из сторон отставить по 2-3см для перехлеста и фиксации. Оставшееся расстояние поделин на равные 8 отрезков чтобы сделать восьмиугольник. С кругом решил не заморачиваться.

Самодельная катушка для садового шланга из профиля Кнауф

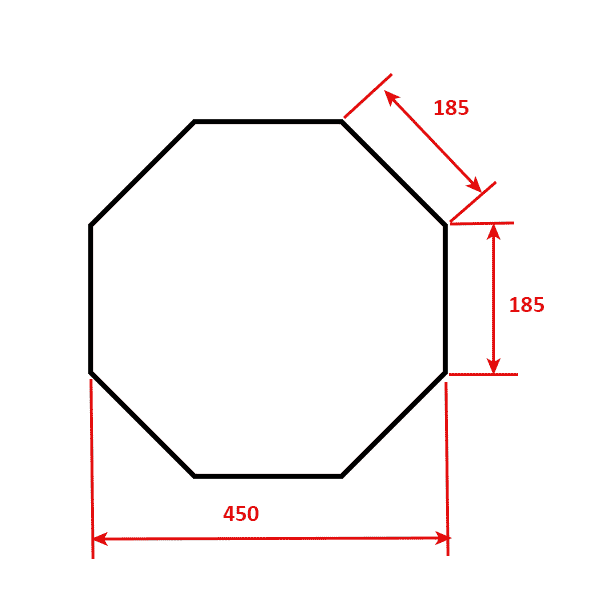

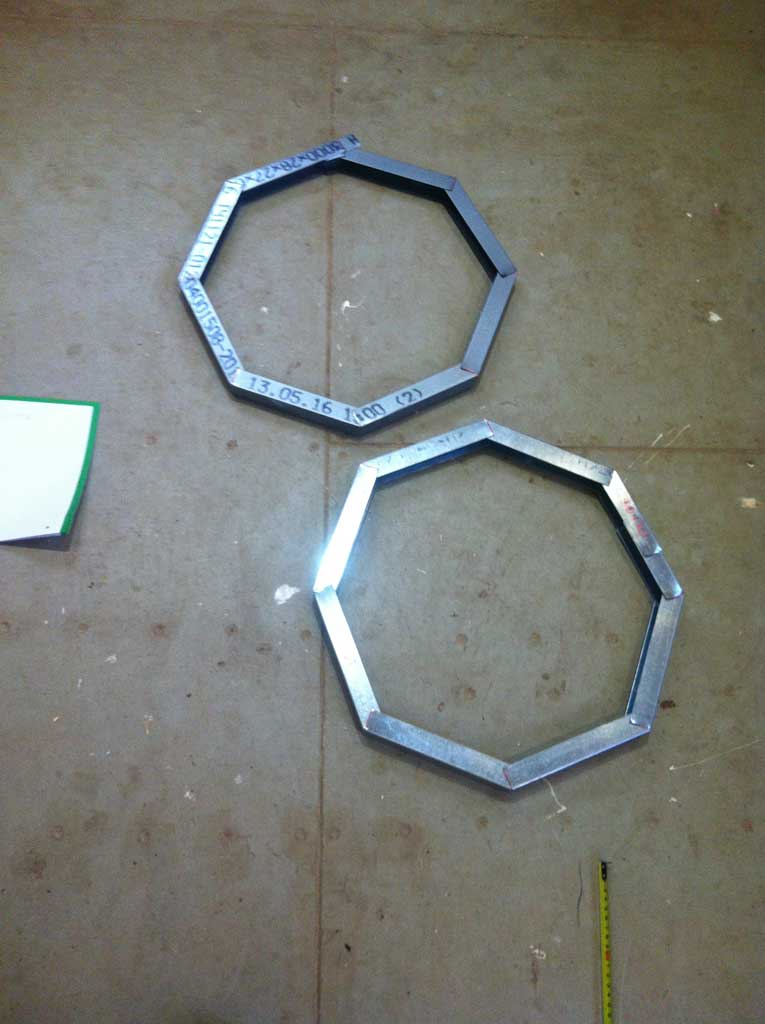

В результате сторона восьмиугольника у меня получилась равной 185мм и для перехлеста осталось по 35мм.
В таком варианте "диаметр" катушки будет равет 440-450мм.

Самодельная катушка для садового шланга из профиля Кнауф

Самодельная катушка для садового шланга из профиля Кнауф

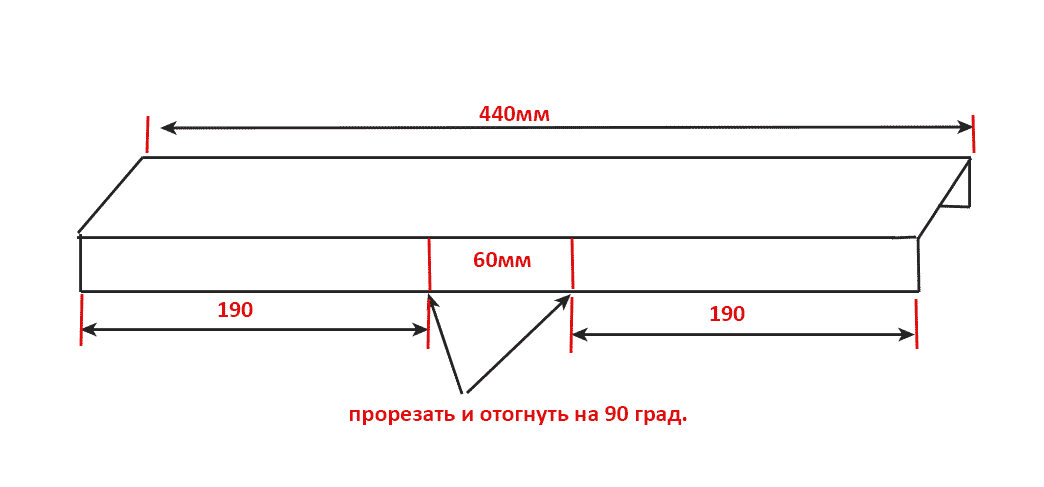

Из стоечного профиля под получившийся восьмиугольник я отрезал пару поперечин.

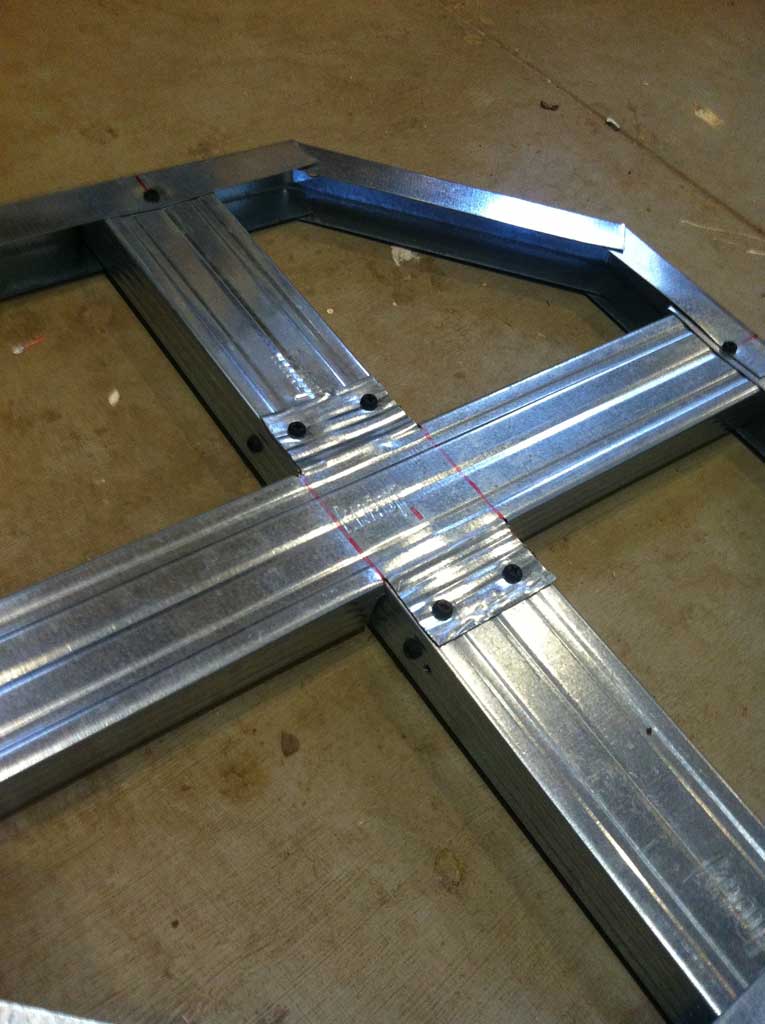

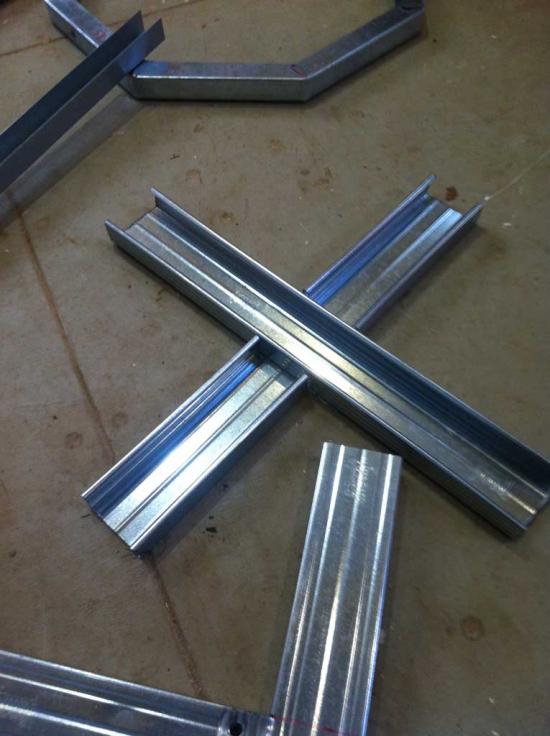

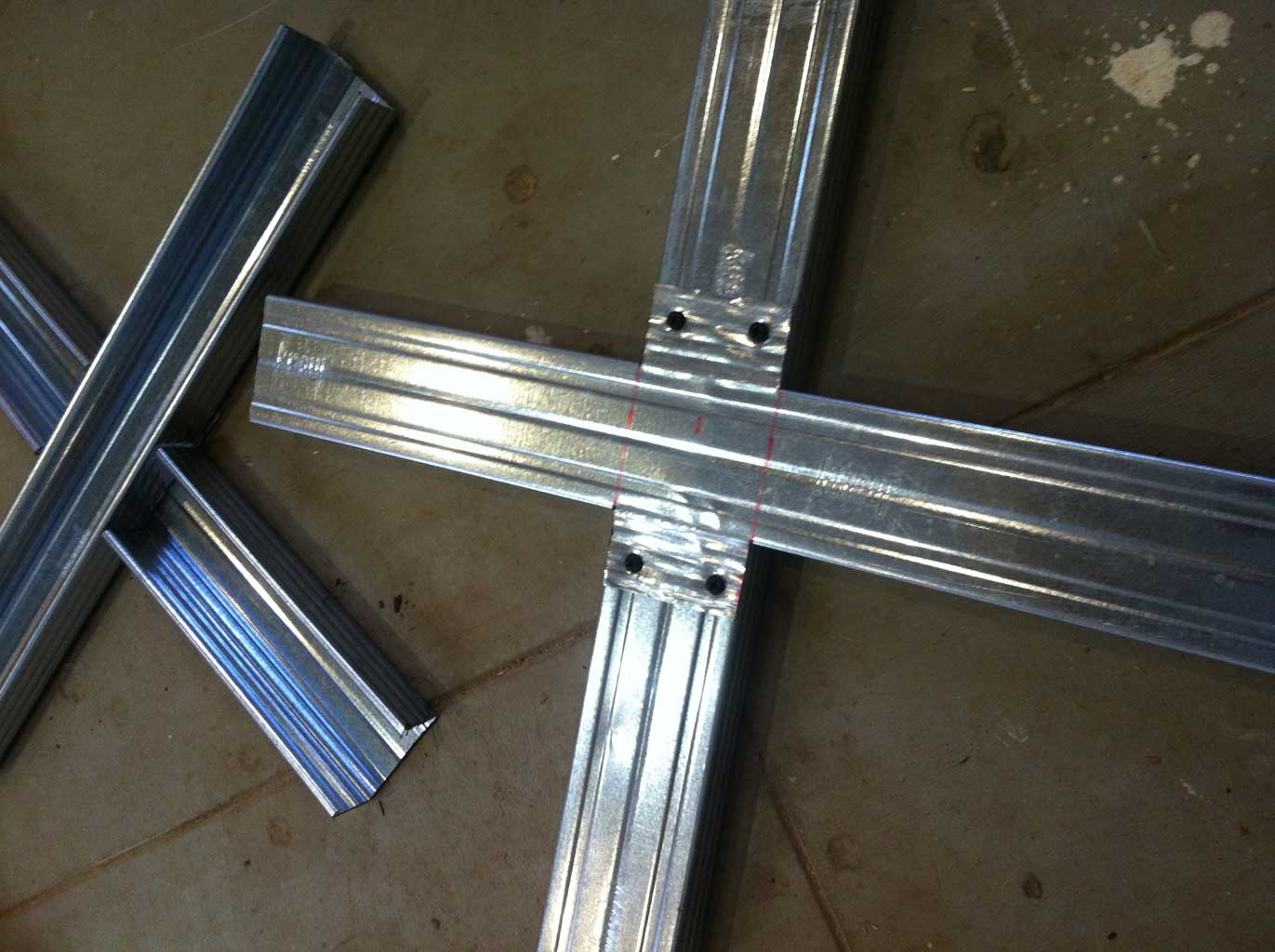

В одной из них вырезал паз шириной 60мм, отогнул "уши" в сторону и сделал крестовину.
Самодельная катушка для садового шланга из профиля Кнауф


Крепление делал на острые-шурупы "клопы" 9мм длиной.

Самодельная катушка для садового шланга из профиля Кнауф
Самодельная катушка для садового шланга из профиля Кнауф
Самодельная катушка для садового шланга из профиля Кнауф

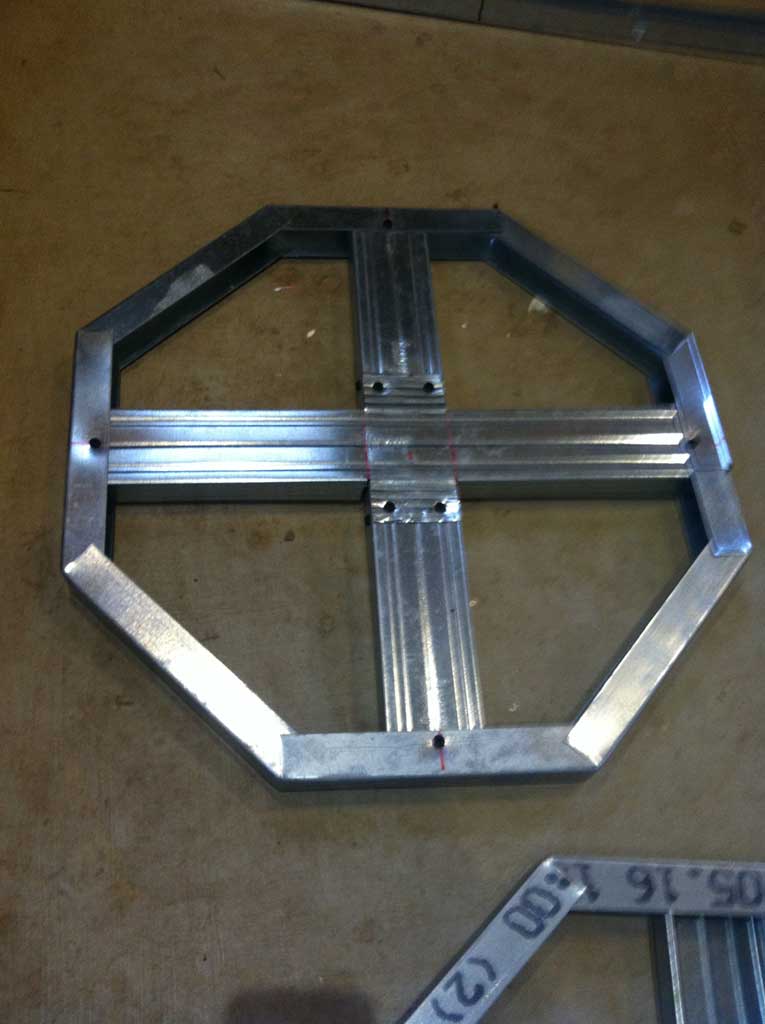

Затем на эти крестовины надел "обод" из профиля 28х27 и закрепил теми же шурупами.
В местах сгиба пересечения профиля сделал дополнительные крепления просекателем... так, на всякий случай...

Самодельная катушка для садового шланга из профиля Кнауф
Самодельная катушка для садового шланга из профиля Кнауф
Самодельная катушка для садового шланга из профиля Кнауф

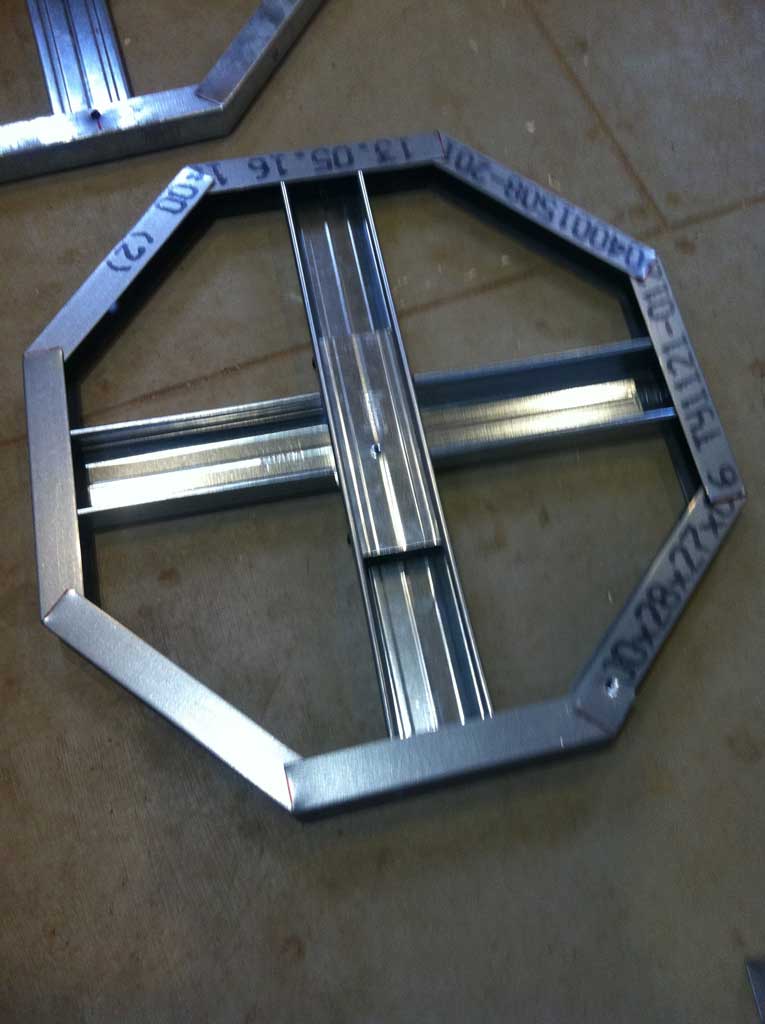

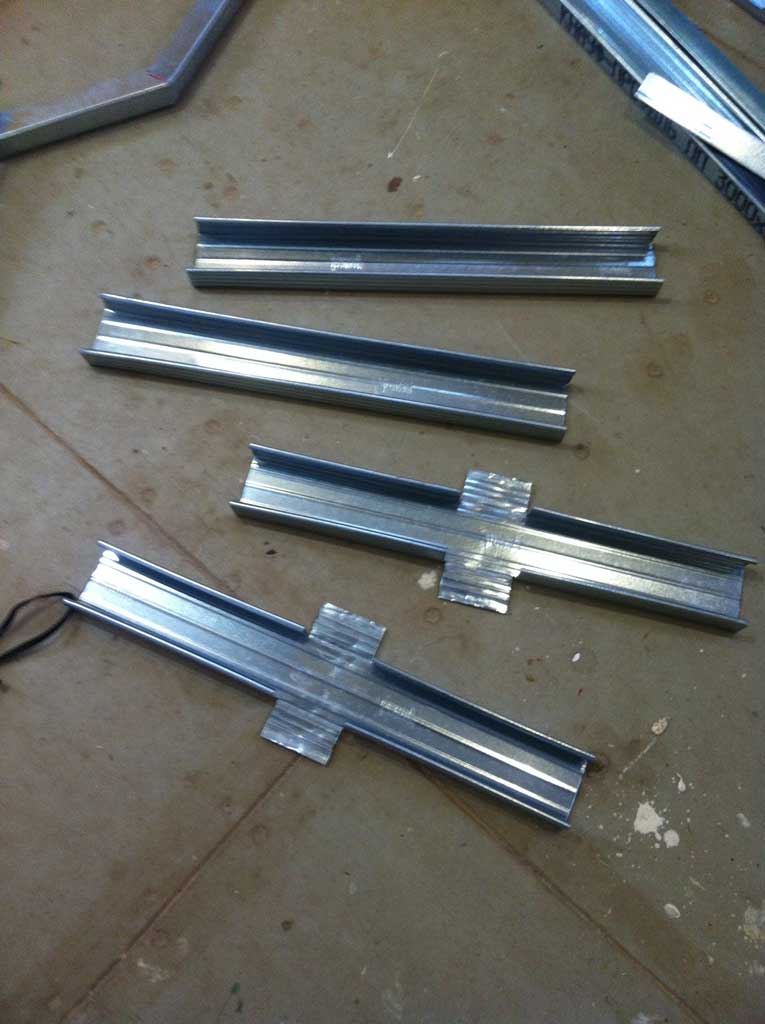

С обратной стороны крестовины сделал вставку по центру из кусков того же профиля. только немного бортик срезал, чтобы профиль "въехал" внутрь профиля и закрепил эти вставки по бокам теми же шурупами "клопами".
На фото выше это можно увидеть.

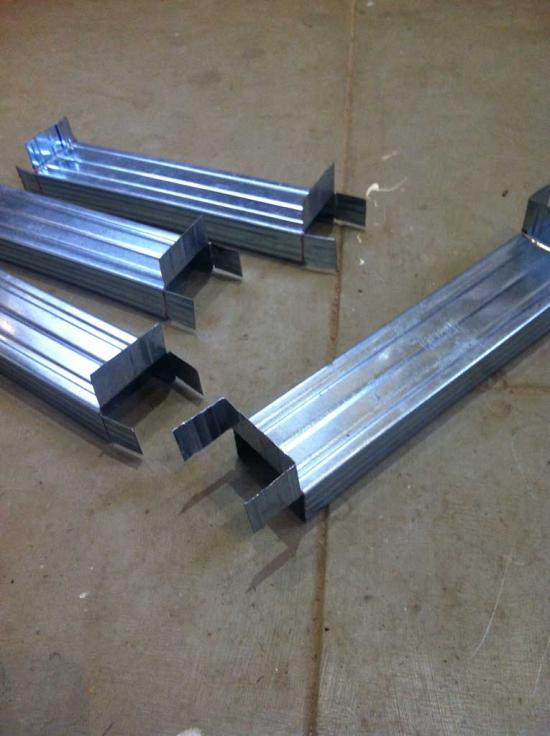

Четыре перекладины для соединения получившихся "штурвалов" сделал из того же стоечного профиля Кнауф.

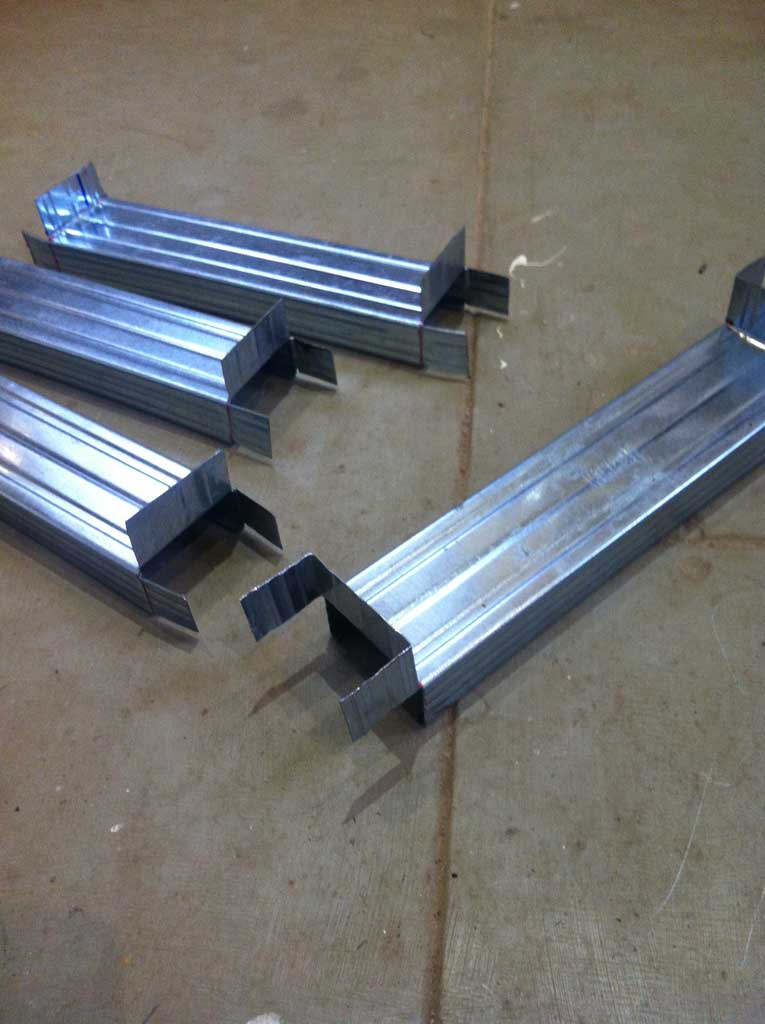

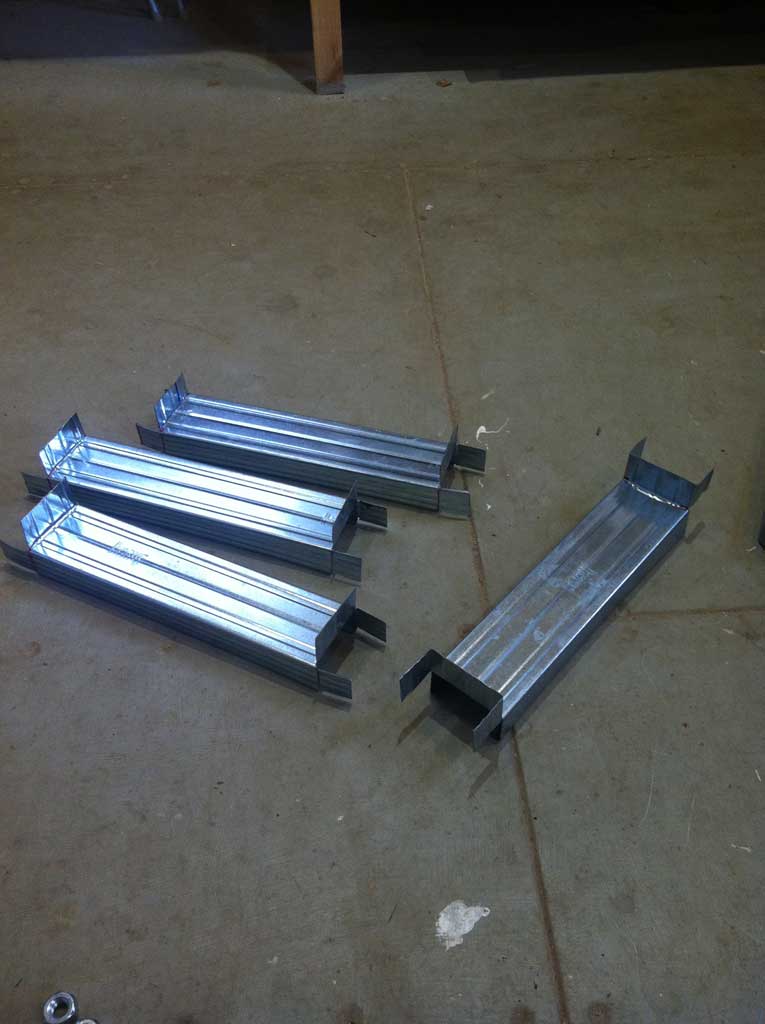

Использовал куски длиной 320мм. С каждой стороны сделал надрезы по 25мм после чего отогнул края в которые потом вкручивал шурупы "клопы".
Все мешающие загнутые кромки стоечного профиля отгибал, выравнивал молотком. При необходимости подрезал ножницами по металлу.

Отгибать пробовал двумя вариантами - на фото видно. По большому счету как делать - без разницы. ИМХО

Самодельная катушка для садового шланга из профиля Кнауф
Самодельная катушка для садового шланга из профиля Кнауф


В центре "колеса" сделал отметки центра и просверлил насквозь отверстия диаметром 10мм.

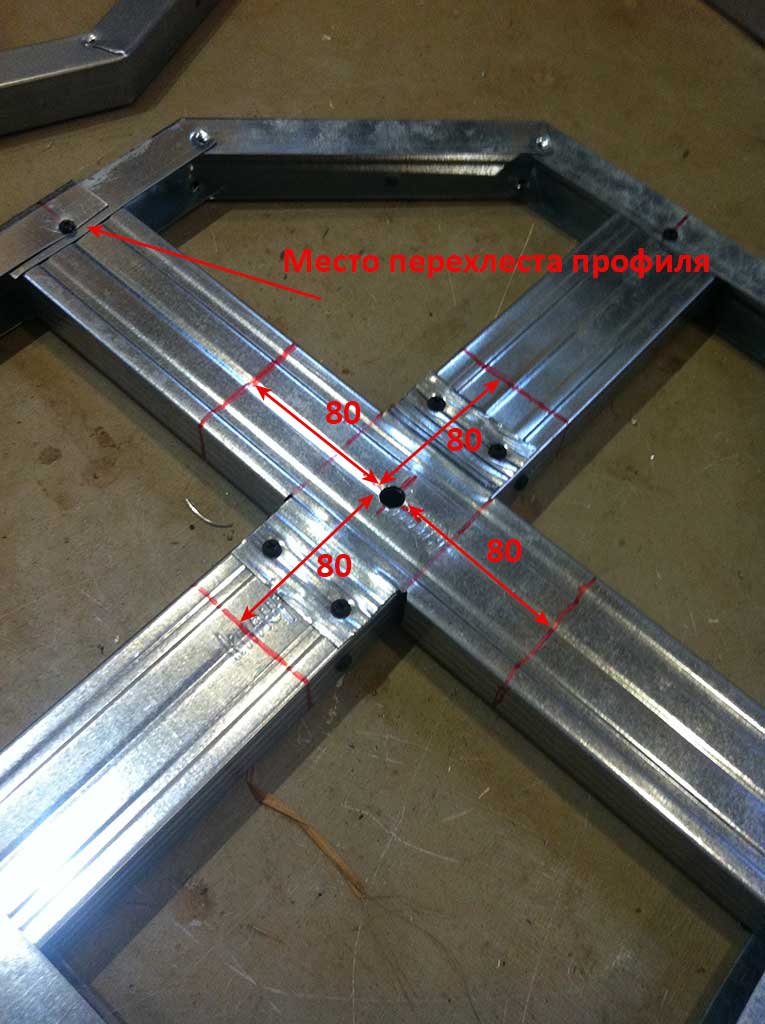

Также разметил будущую центральную часть. Выбрал расстояние равное 160мм.
Самодельная катушка для садового шланга из профиля Кнауф

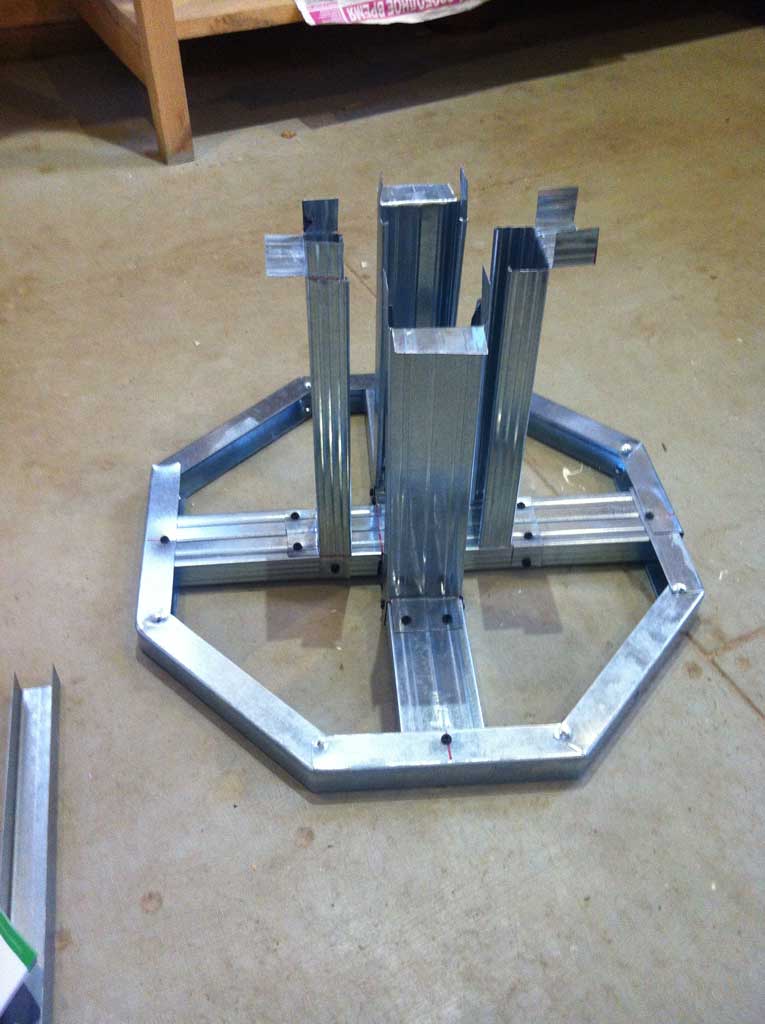

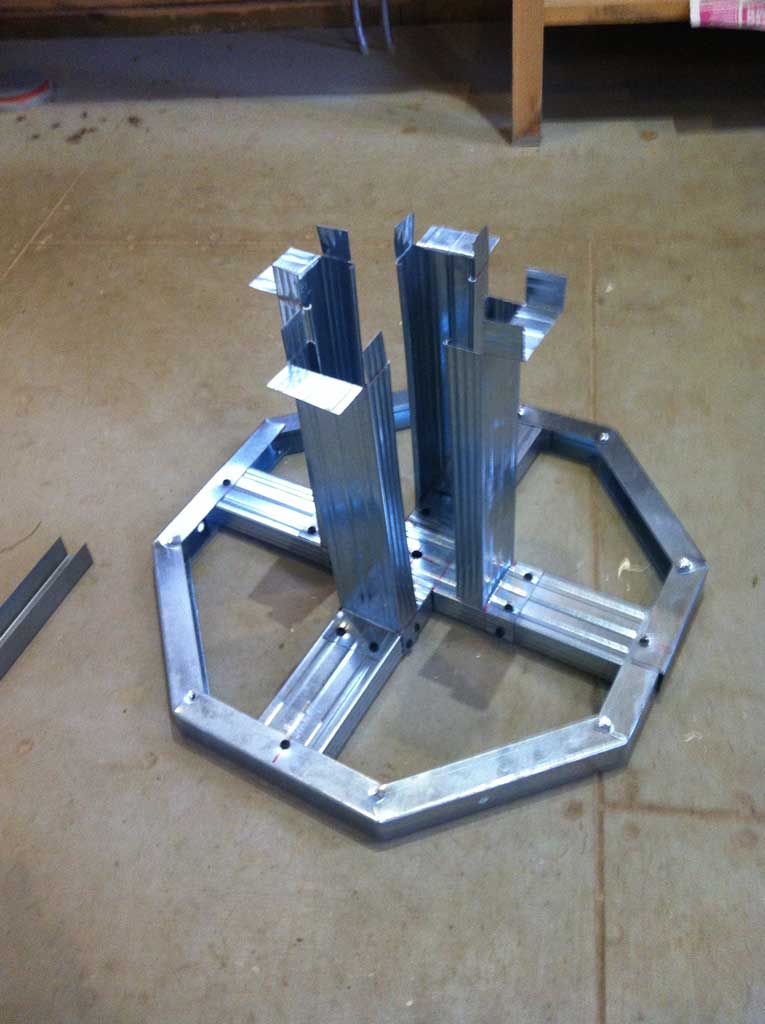

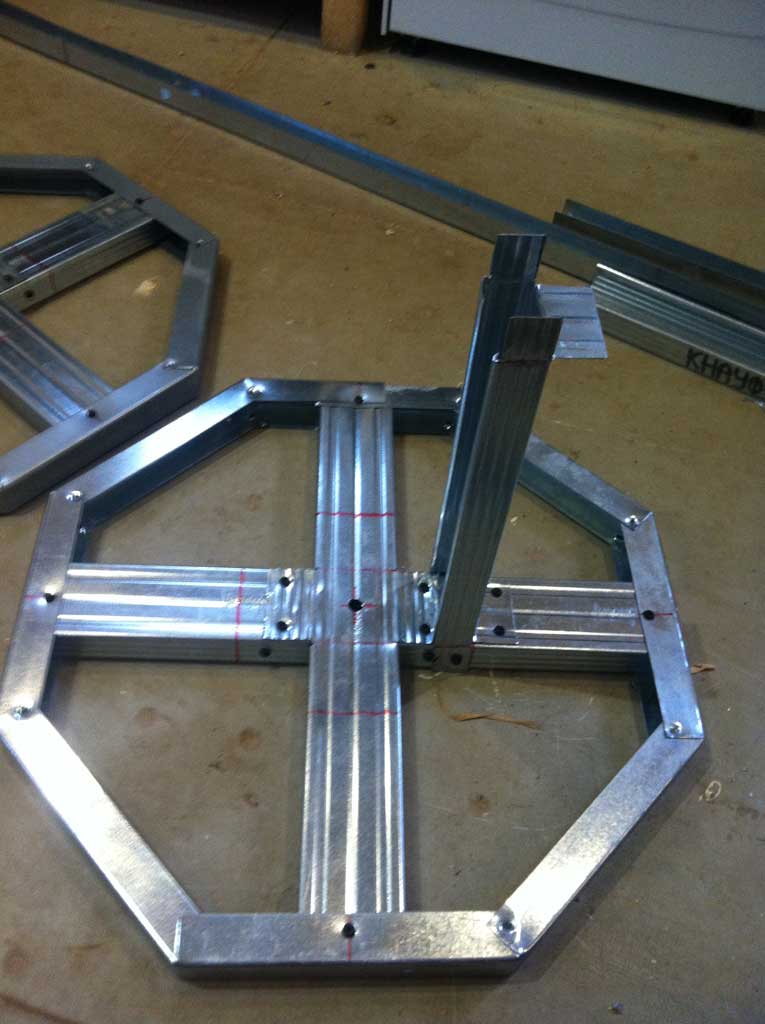

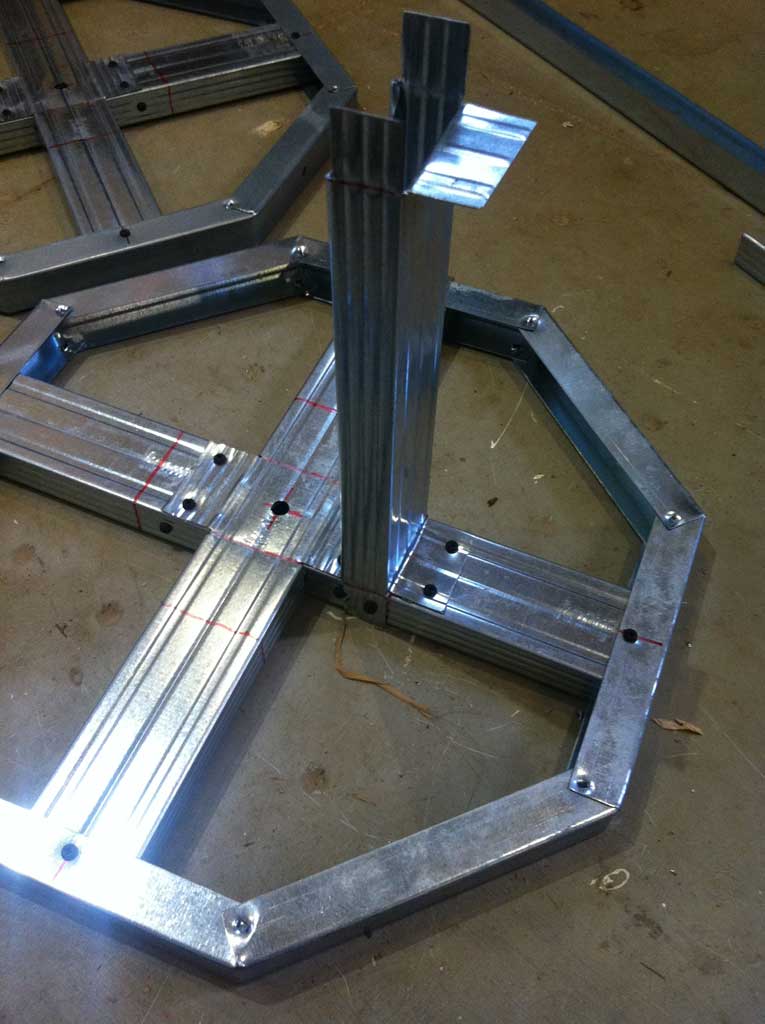

Далее все получившиеся перекладины прикрепил по посадочным местам.

Самодельная катушка для садового шланга из профиля Кнауф
Самодельная катушка для садового шланга из профиля Кнауф
Самодельная катушка для садового шланга из профиля Кнауф
Самодельная катушка для садового шланга из профиля Кнауф

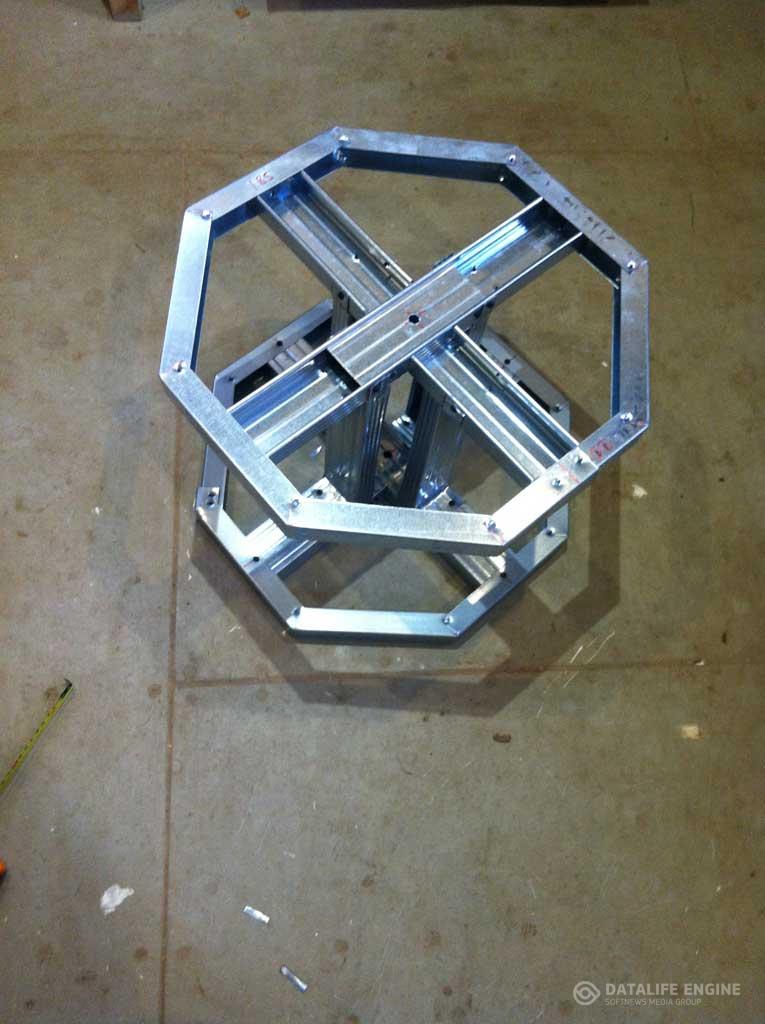

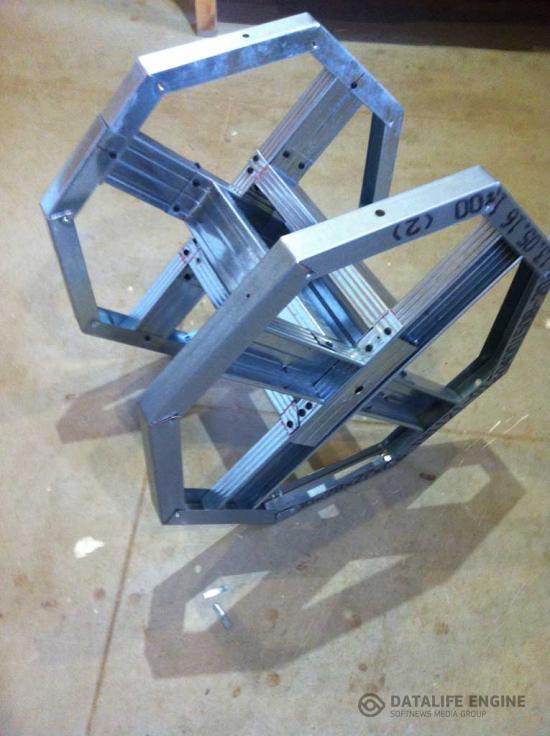

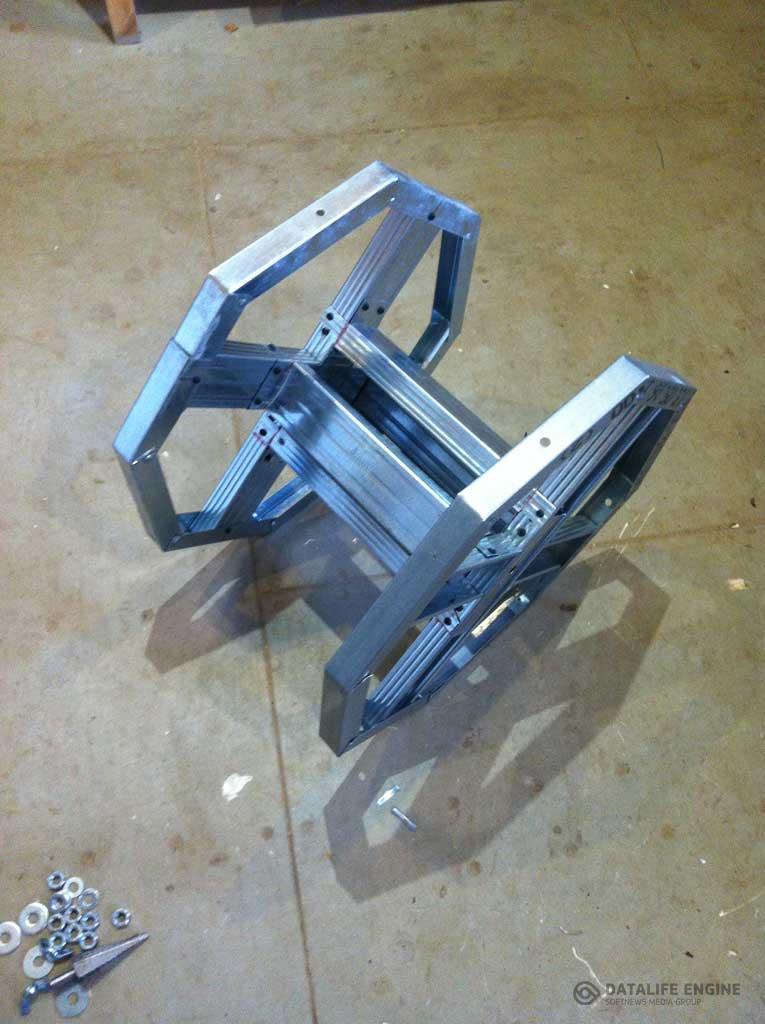

После чего зафиксировал второе "колесо".

Самодельная катушка для садового шланга из профиля Кнауф
Самодельная катушка для садового шланга из профиля Кнауф
Самодельная катушка для садового шланга из профиля Кнауф


В одном углу профиля 28х27 просверлил небольшое отверстие для вращения оного на подставке в будущем. На пробном испытании вращал катушку короткой отверткой...

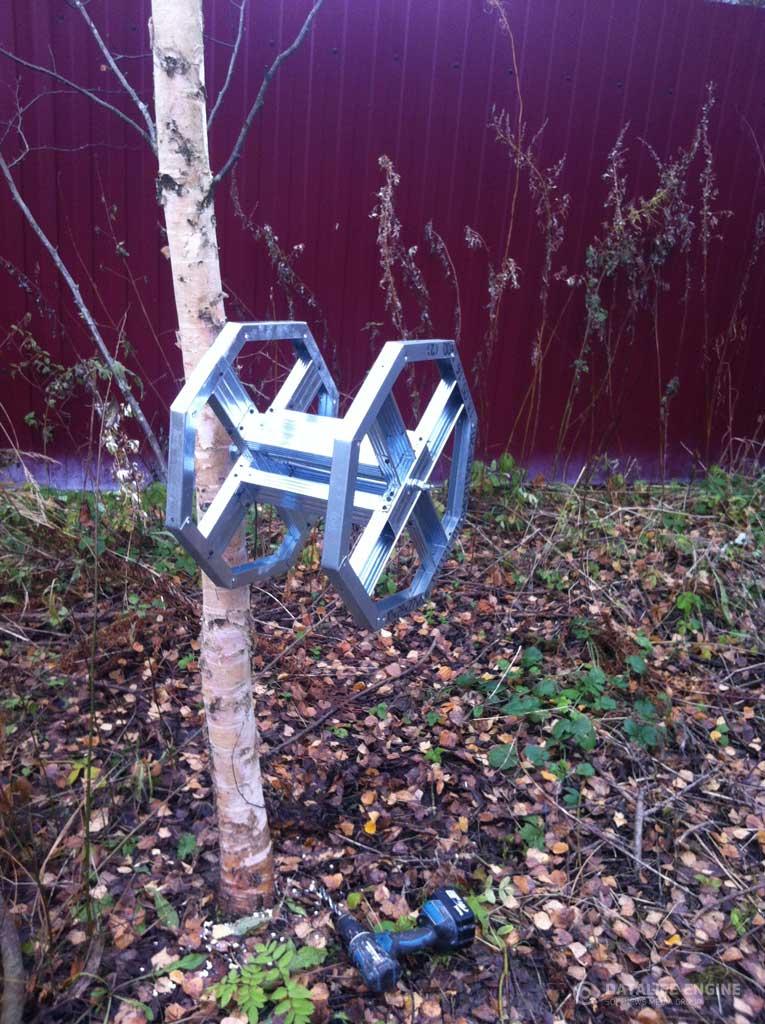

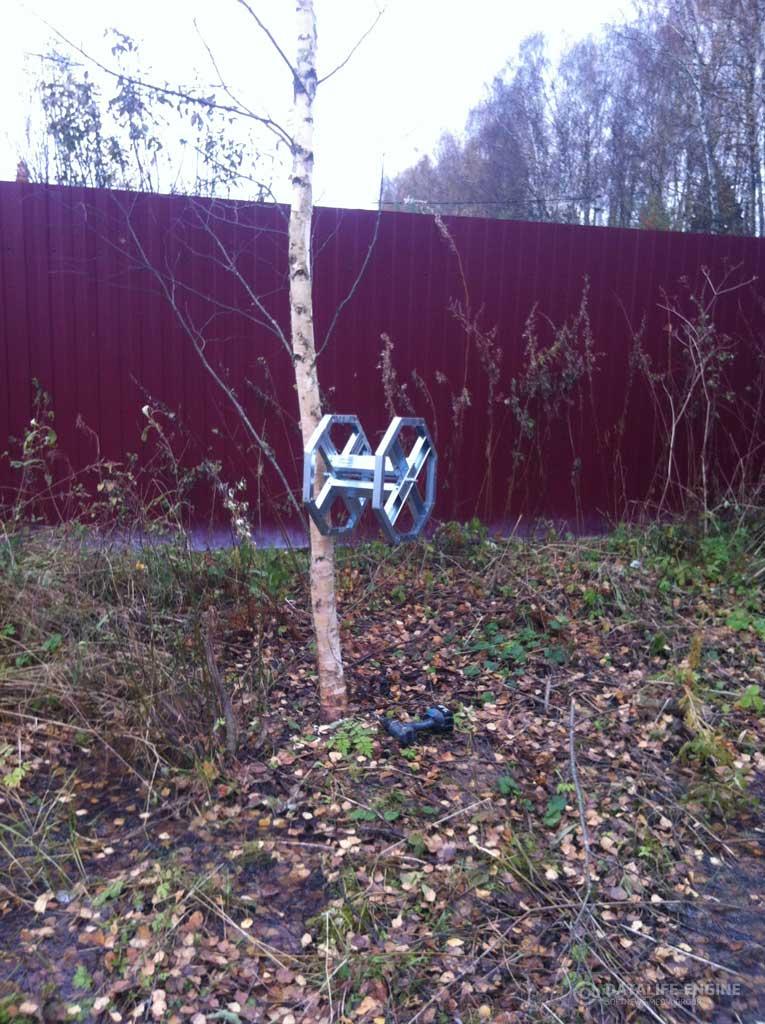

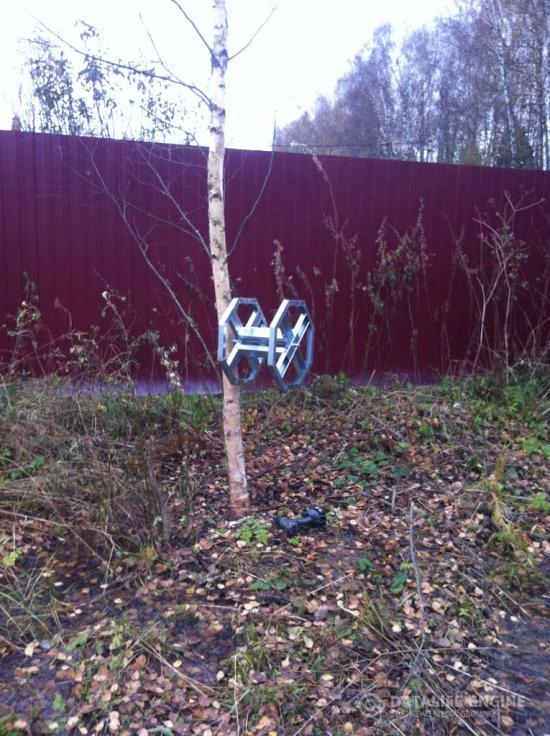

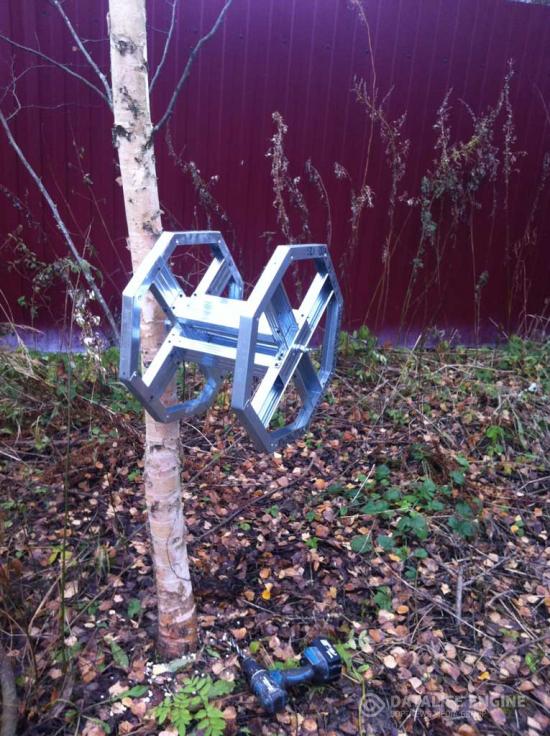

Для тестирования катушки просверлил в березе отверстие чуть больше 10мм и туда прикрутил шпильку 10мм. На нее посадил катушку.
Березу потом буду срубать.

Самодельная катушка для садового шланга из профиля Кнауф
Самодельная катушка для садового шланга из профиля Кнауф


Катушка получилась достаточно жесткой и не тяжелой. Пожалуй из фанеры получилась бы тяжелее.

На катушку наматывал садовый шланг 3/4 длиной чуть больше 40 метров. Поскольку немного опаздал с погодой и не успел снять шланг ранее, то вода в нем подмерзла и пришлось наматывать шланг с водой. Это сказалось на легкости вращения катушки.
Вращать пришлось руками. Шпилька прогнулась немного.

При снятии катушки со шпильки края профиля цеплялись за резбу катушки.
Потом надо будет или внутрь брусок прикрутить или трубу использую - посмотрю потом.

В целом результатом доволен. Осталось сделать нормальную подставку и еще пару катушек поменьше - благо профиля еще есть.

Ниже можно глянуть пару роликов.
