В продолжении истории по исправлению косяков от фирмы "Время года" которая делала мне установку калитки и забора

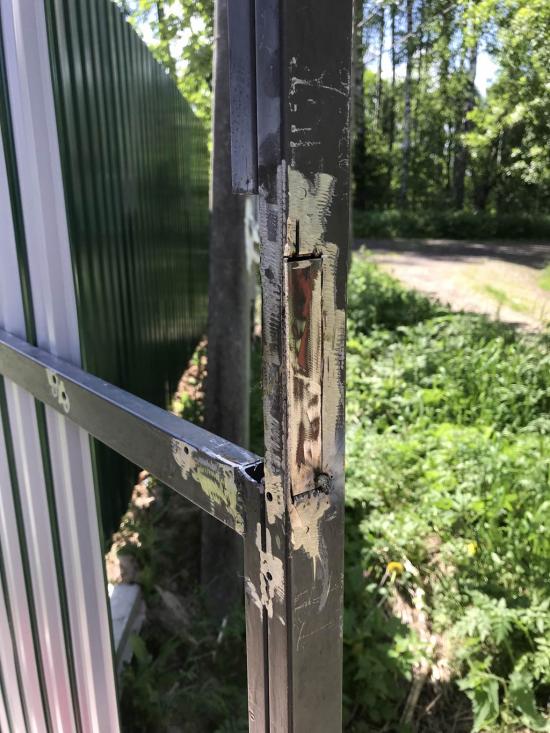

Установленный замок я демонтировал, а столб, изуродованный кривыми разрезами под ригели этого замка, я "подправил" заварив эти ужасные отверстия...

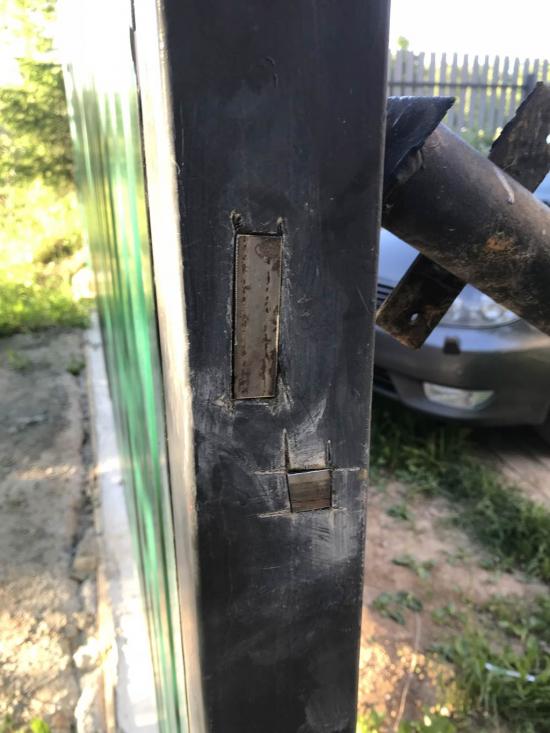

следы от старого замка
Новый замок на калитку
Новый замок на калитку

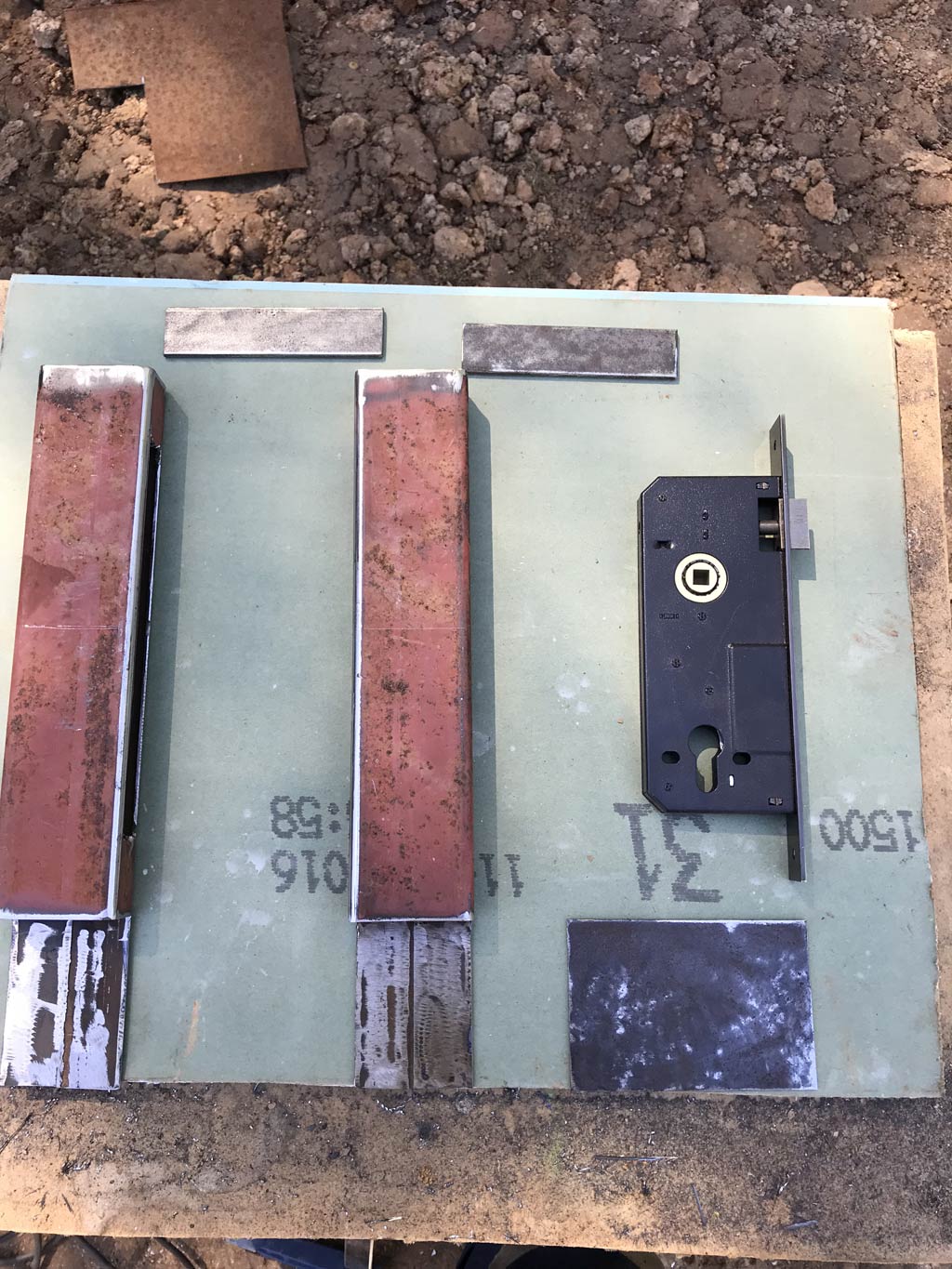

Купил новый замок.

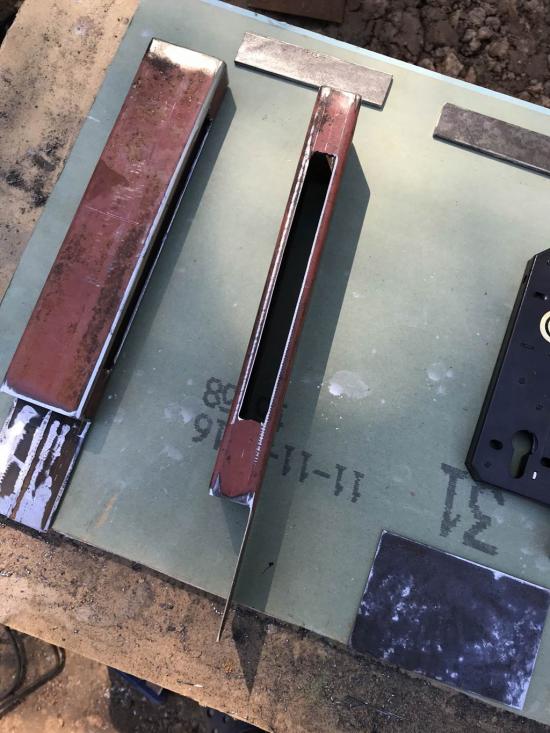

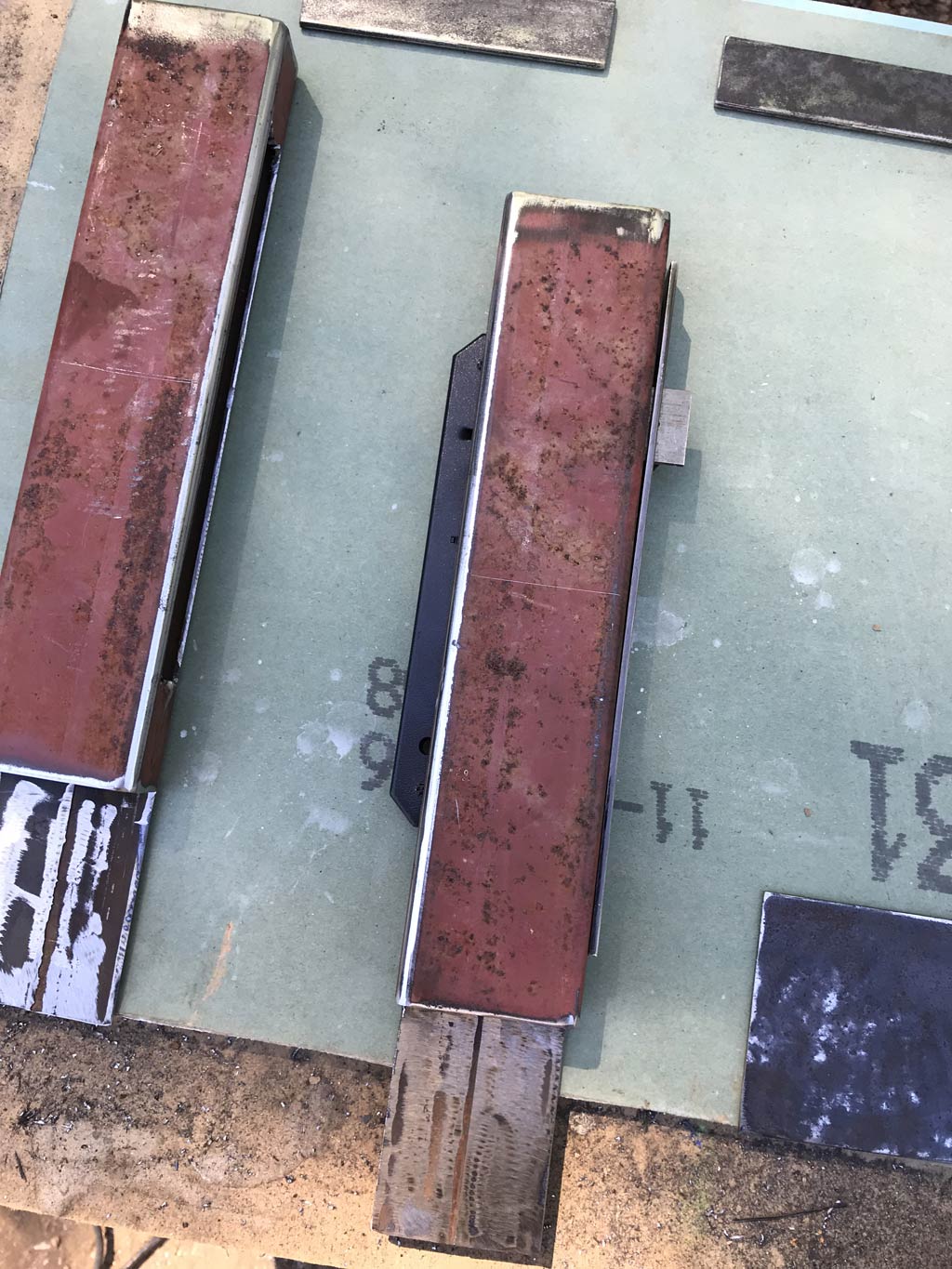

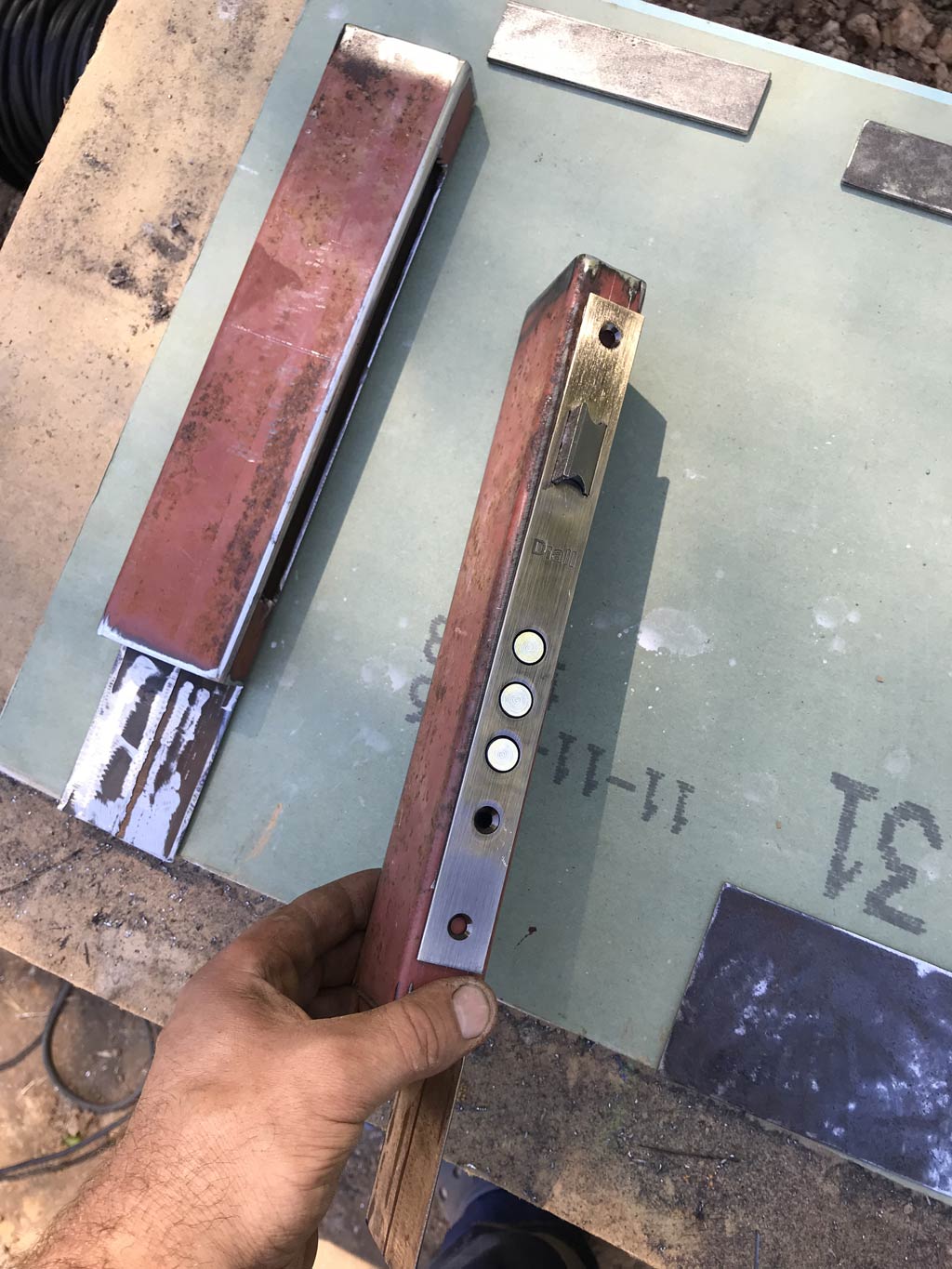

Для него решил сделать коробку из пары отрезков профильной трубы 60х30х2мм.

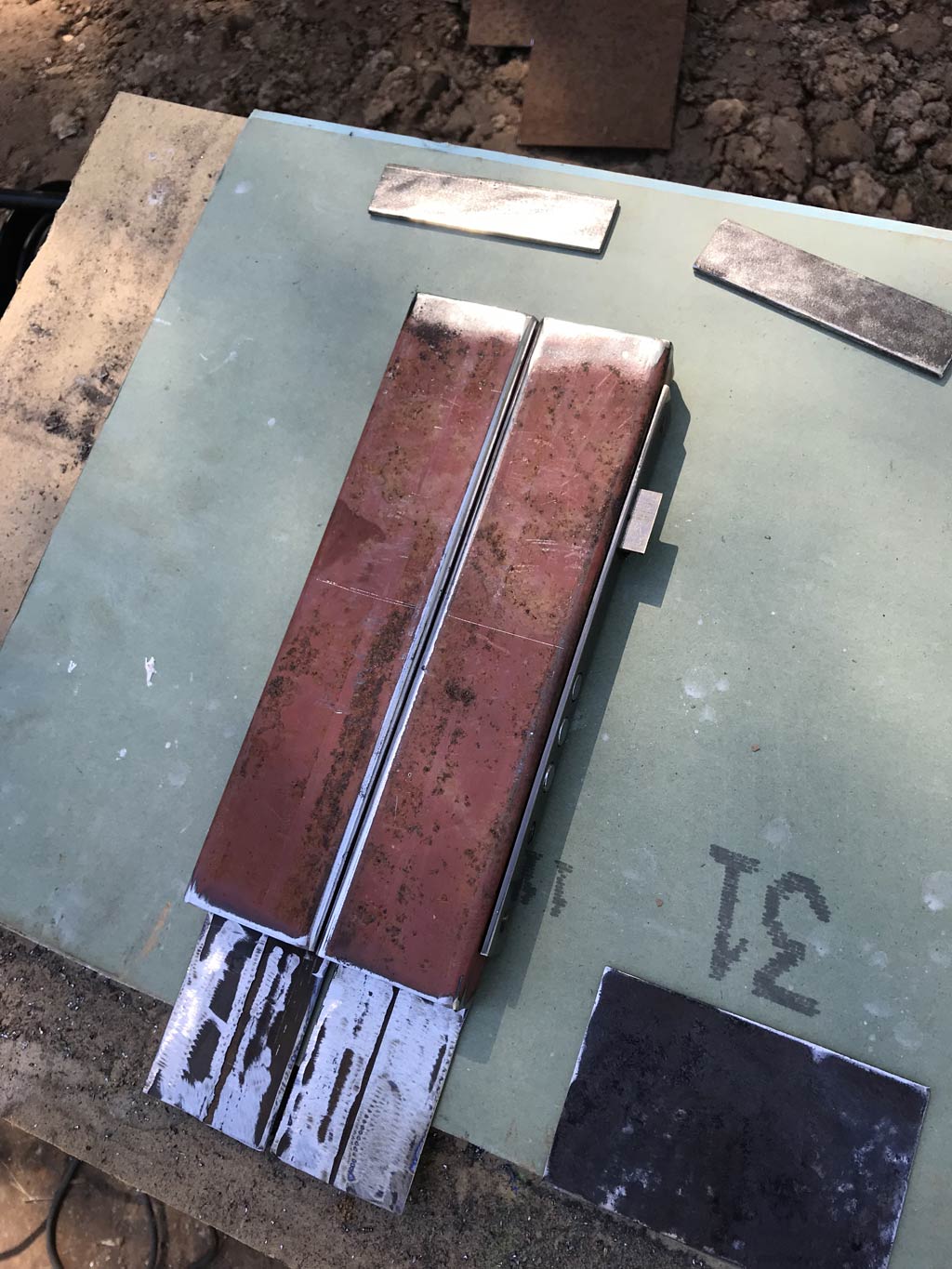

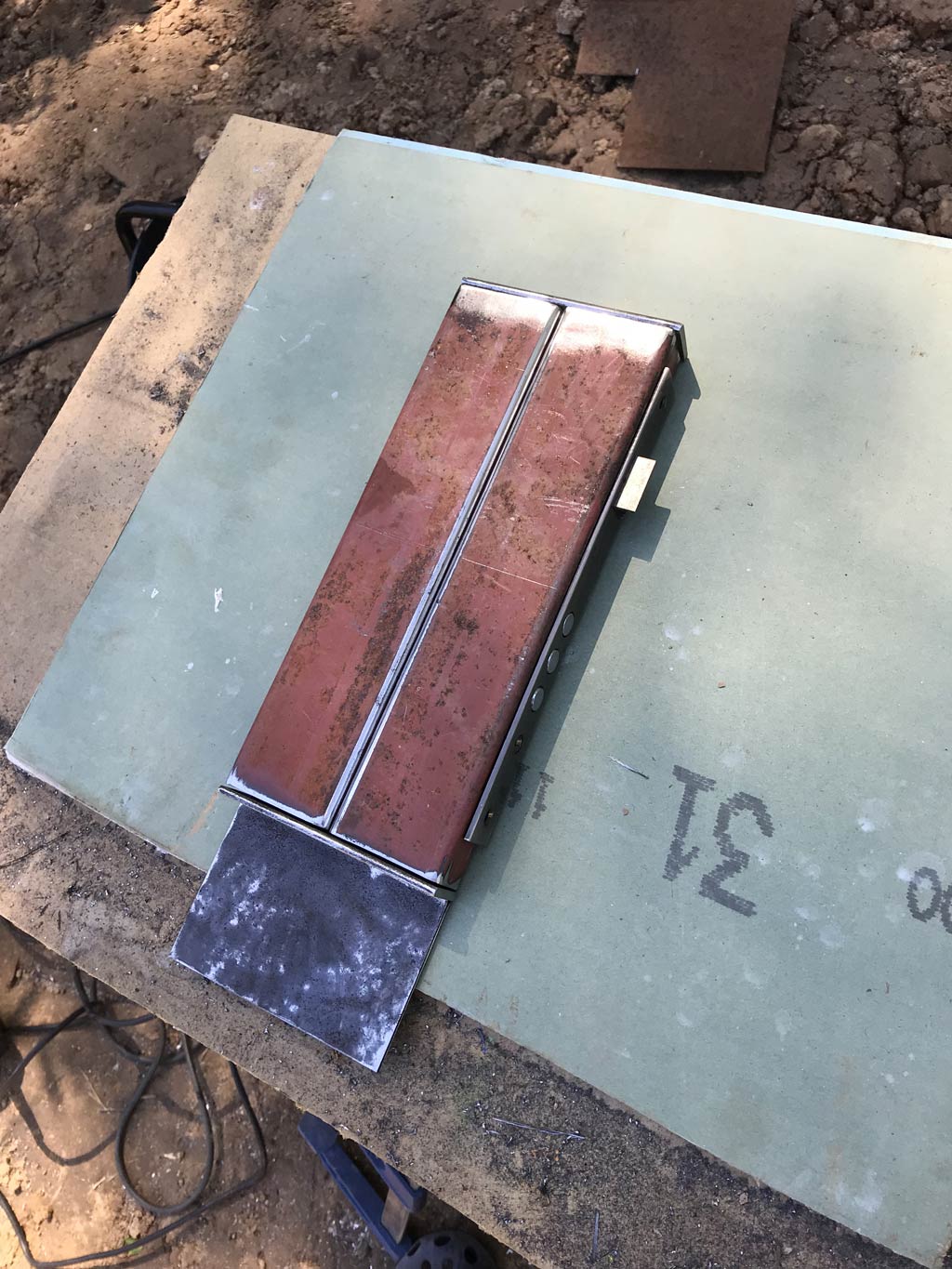

В боковинах профильной трубы сделал пропилы чтобы замок нормально устанавливался и заварил торцы сверху и снизу, а также две половины профильной трубы по центру между собой.
Получилась единая коробка в которую просто так вода уже не попадет.

Новый замок на калитку
Новый замок на калитку
Новый замок на калитку
Новый замок на калитку
Новый замок на калитку
Новый замок на калитку


При сварке коробку у меня немного повело и ее пришлось чуть править. Но вроде получилось нормально - замок встает нормально и при необходимости его можно будет поменять на другой - место позволяет.

Просверлил посадочные места под личинку замка и крепление ручек.
Также внизу коробки для замка предусмотрел площадку для крепления задвижки которую усилил дополнительной площадкой..

По краям коробки замка приварил пару отрезков трубы 20х20 для того чтобы можно было присверлить дополнительно декоративный штакетник.

Подготовил пластину 2,5мм для установки с внешней стороны калитки.
К этой пластине приварил пару уголков так, чтобы они как бы обхватывали плотненько каркасную профильную трубу калитки.

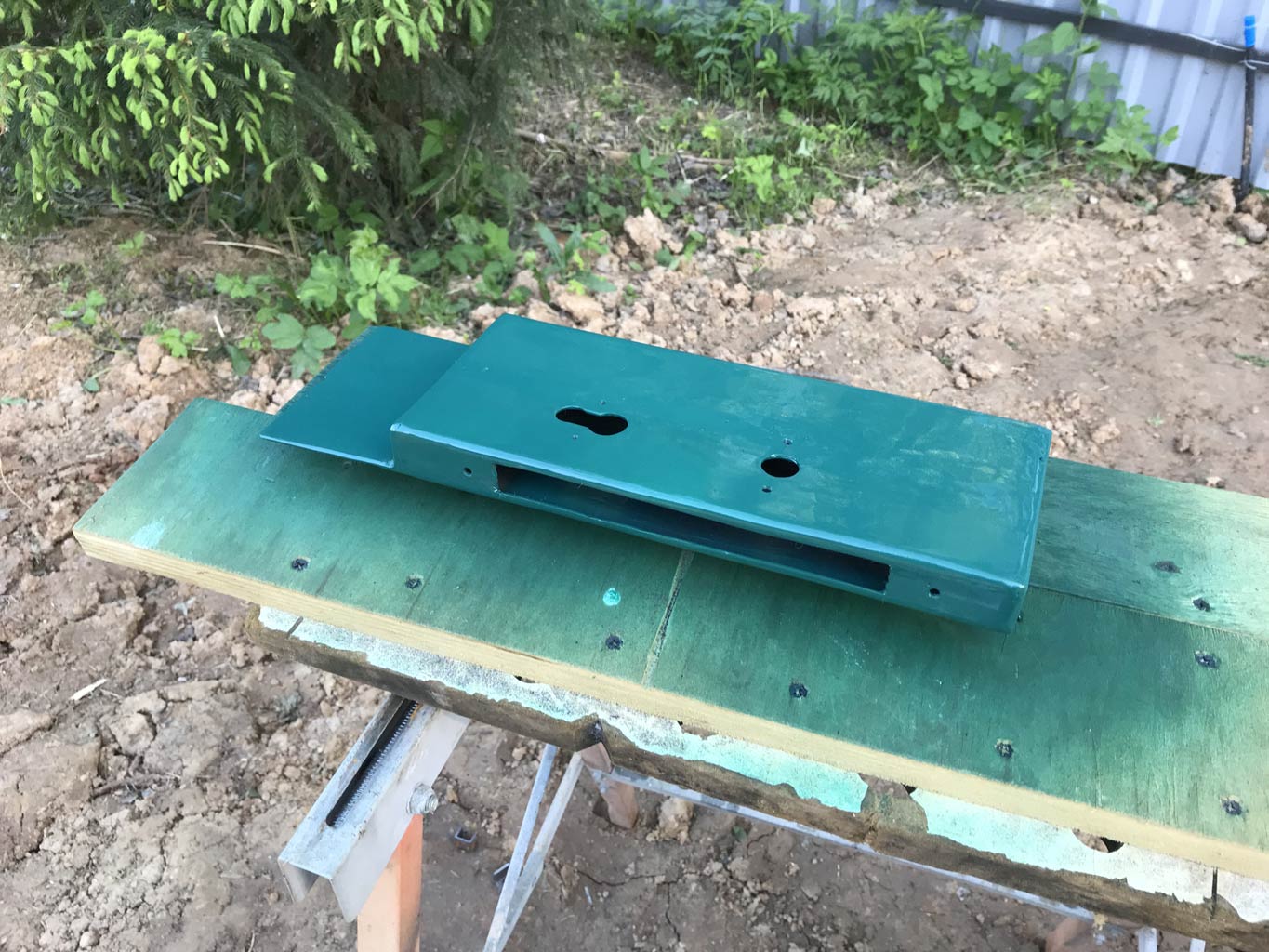

Прогрунтовал и покрасил коробку для замка.

Новый замок на калитку

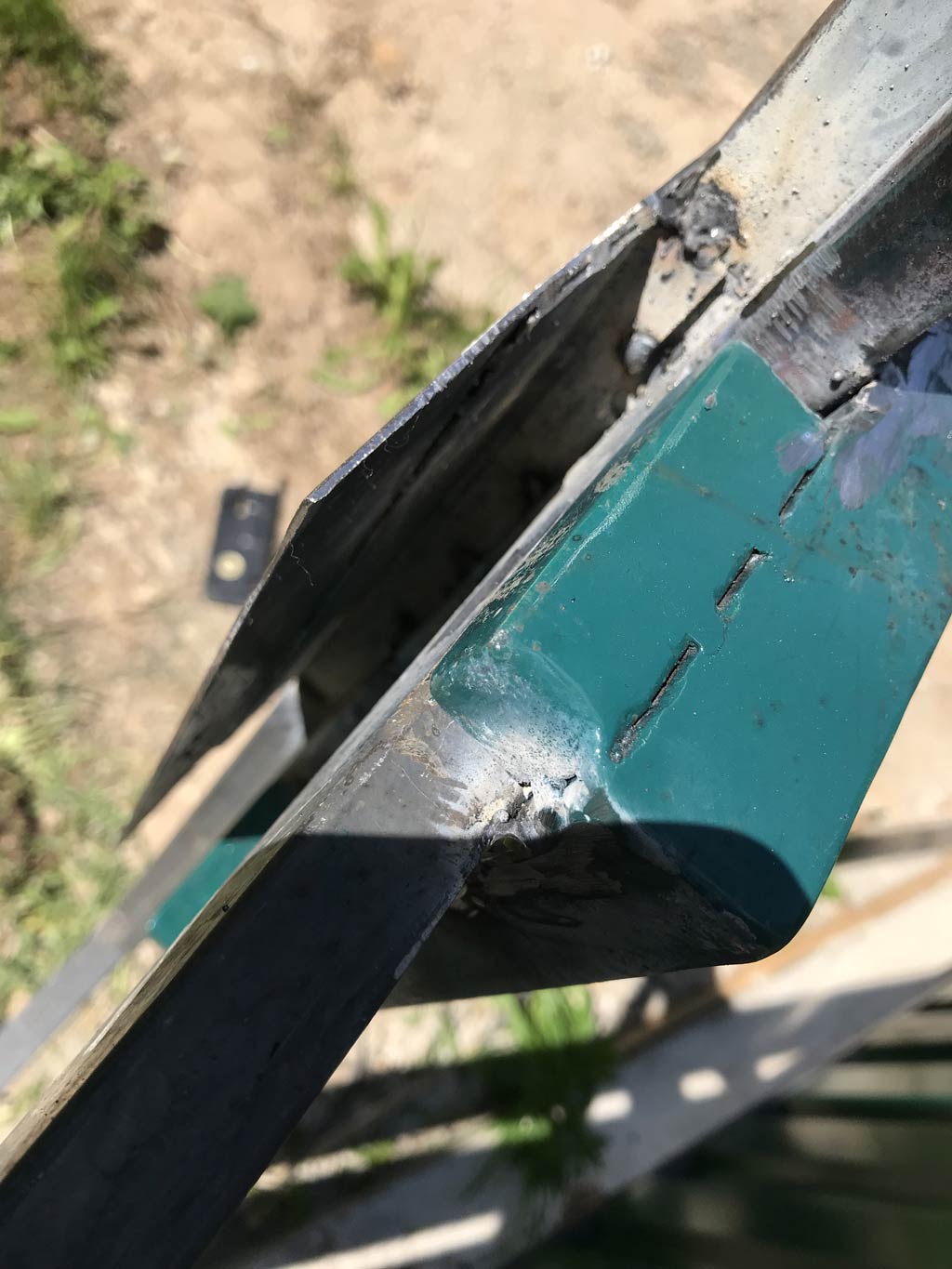

На калитке заварил все порезанные установщиками фирмы места в профильных трубах.

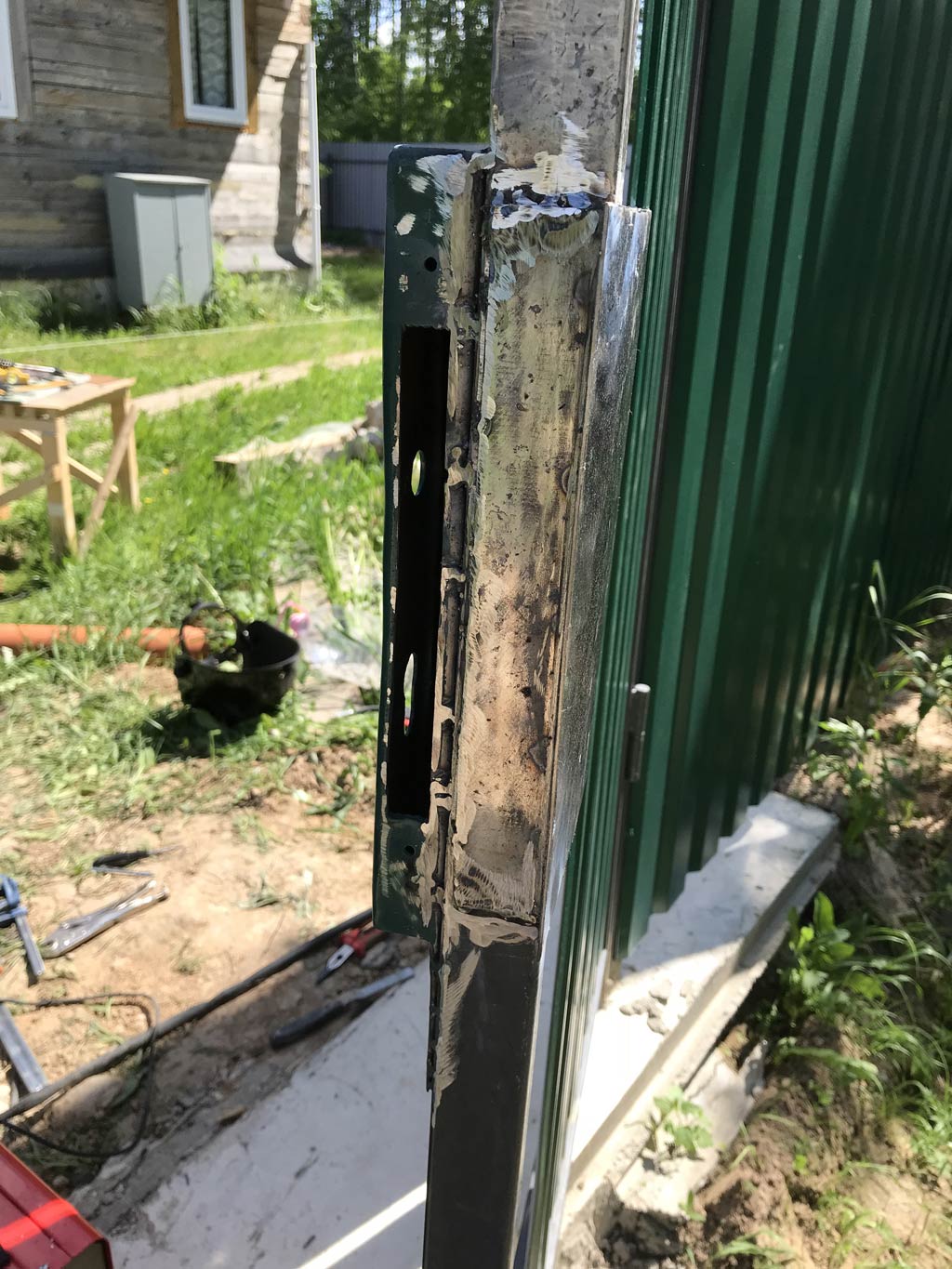

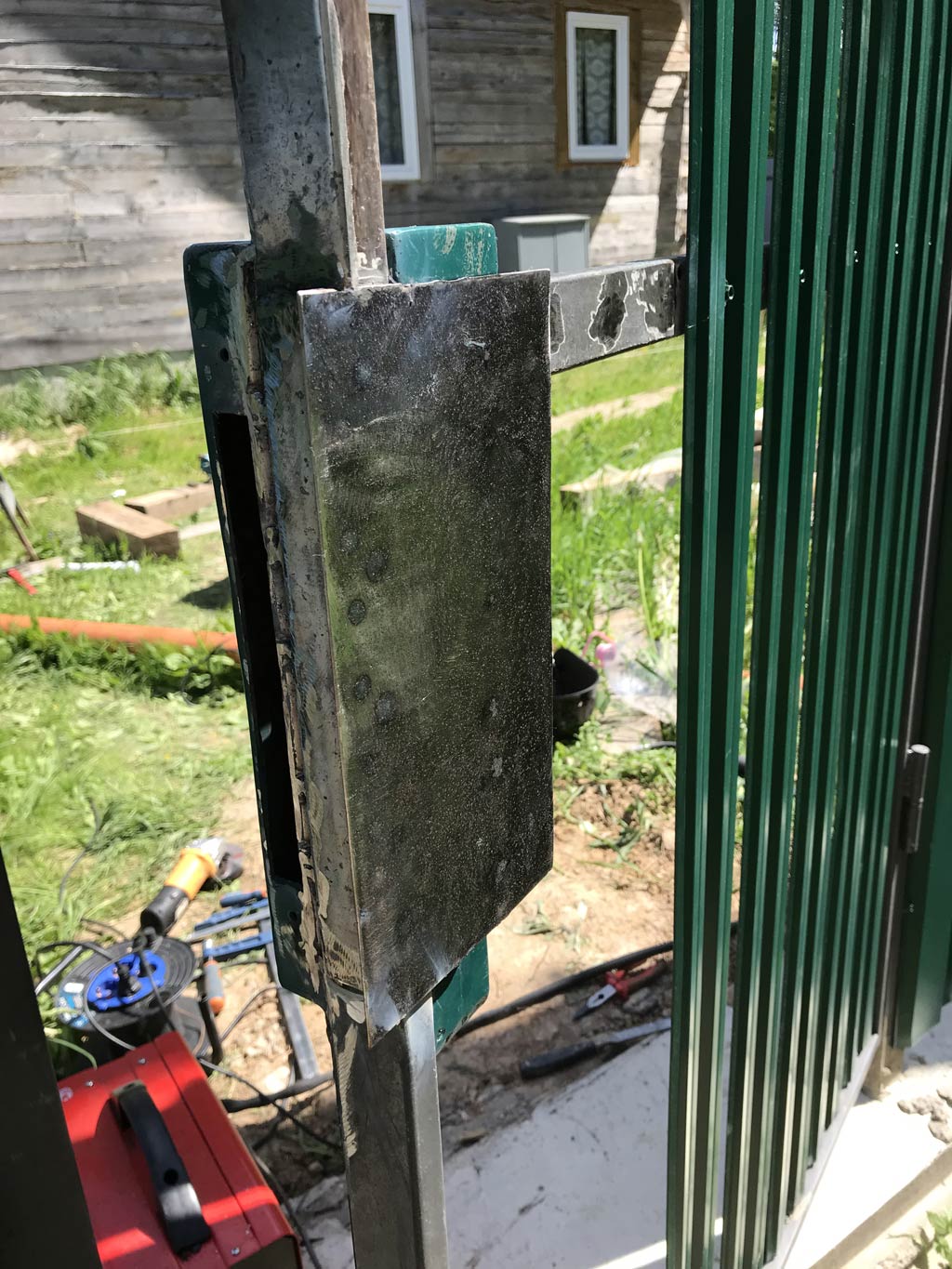

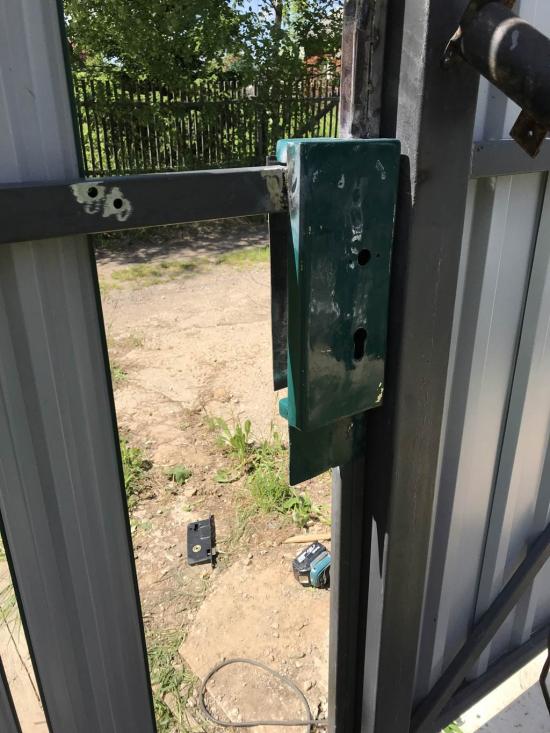

По месту примерил места крепления коробки с замком и прихватками установил на месте.

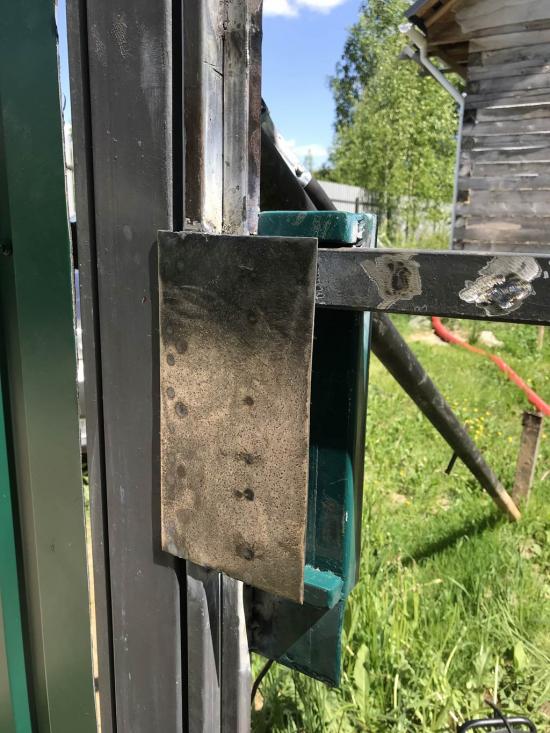

С обратной стороны поставил пластину и все это приварил к каркасу калитки. Зачистил места сварки и покрасил еще раз.

Новый замок на калитку
Новый замок на калитку
Новый замок на калитку
Новый замок на калитку
Новый замок на калитку


Сделал сквозные отверстия под личинку и ручку.

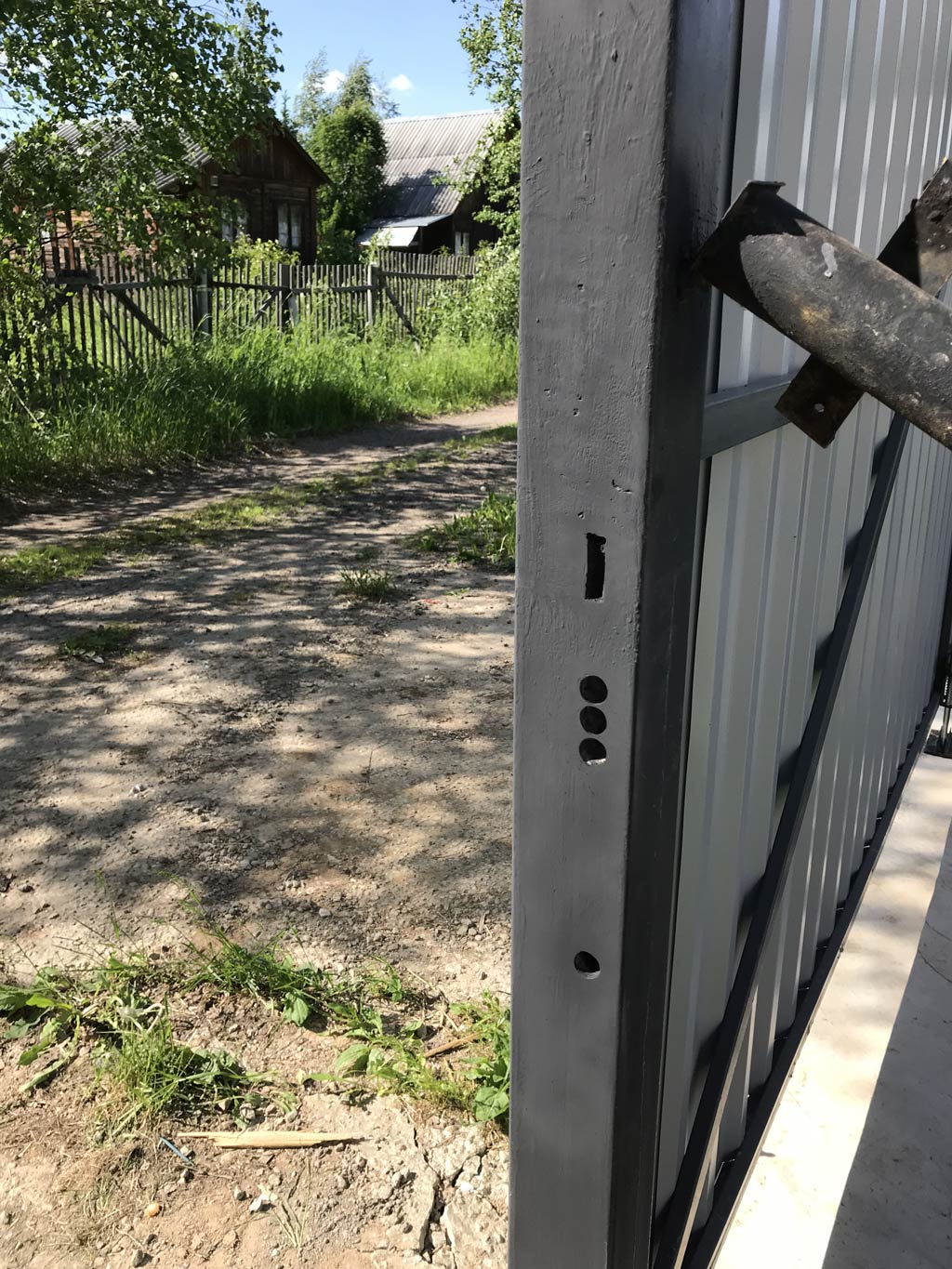

Обмазав защелку и ригели зубной пастой наметил ответные посадочные места на столбе и сделал в нем новые отверстия.

Новый замок на калитку

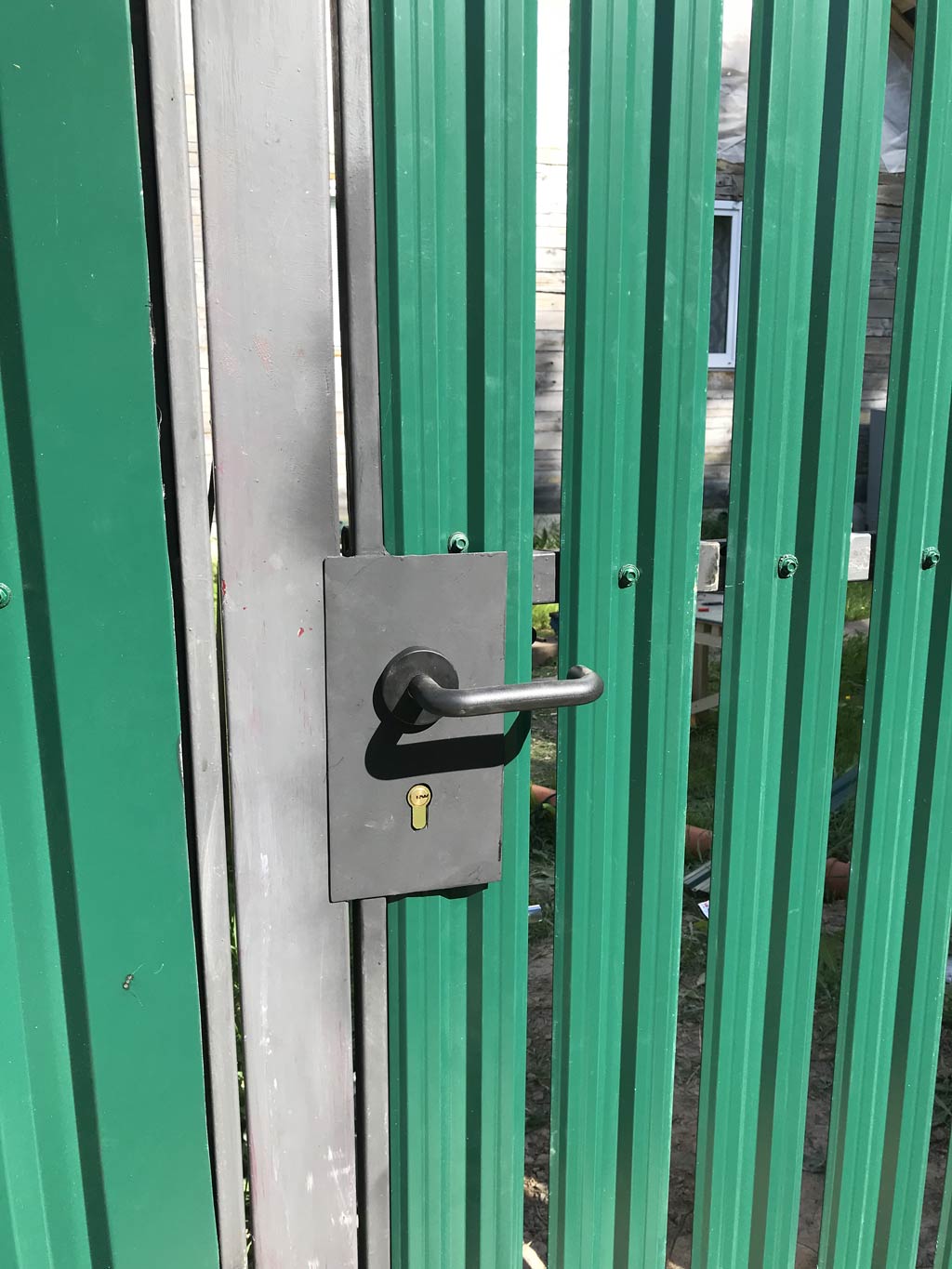

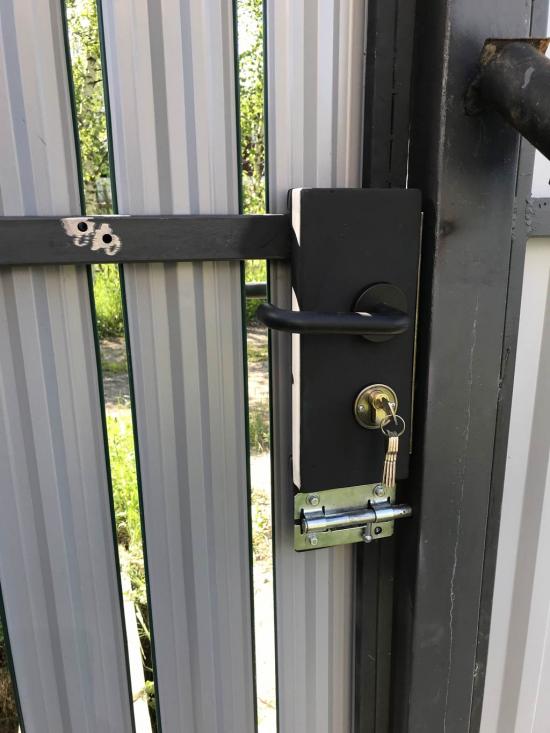

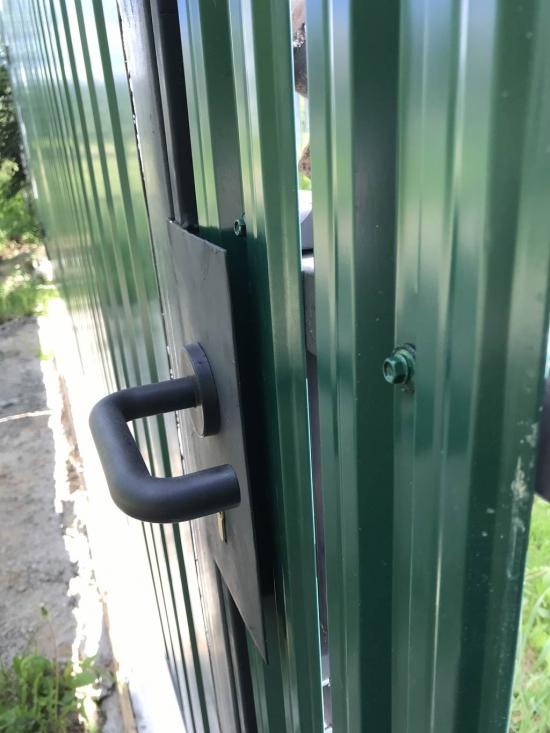

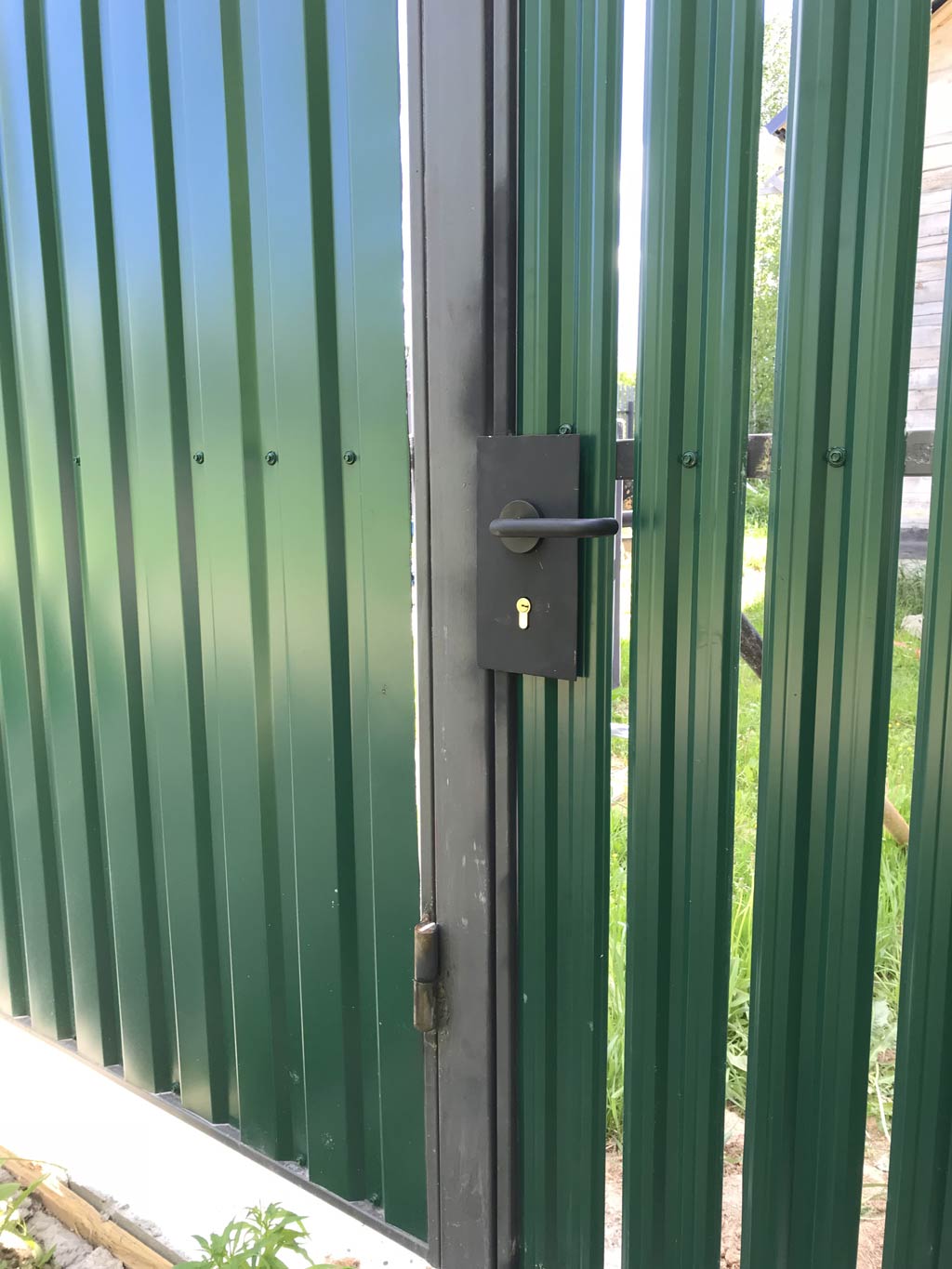

В целом результат понравился - все работает нормально.
