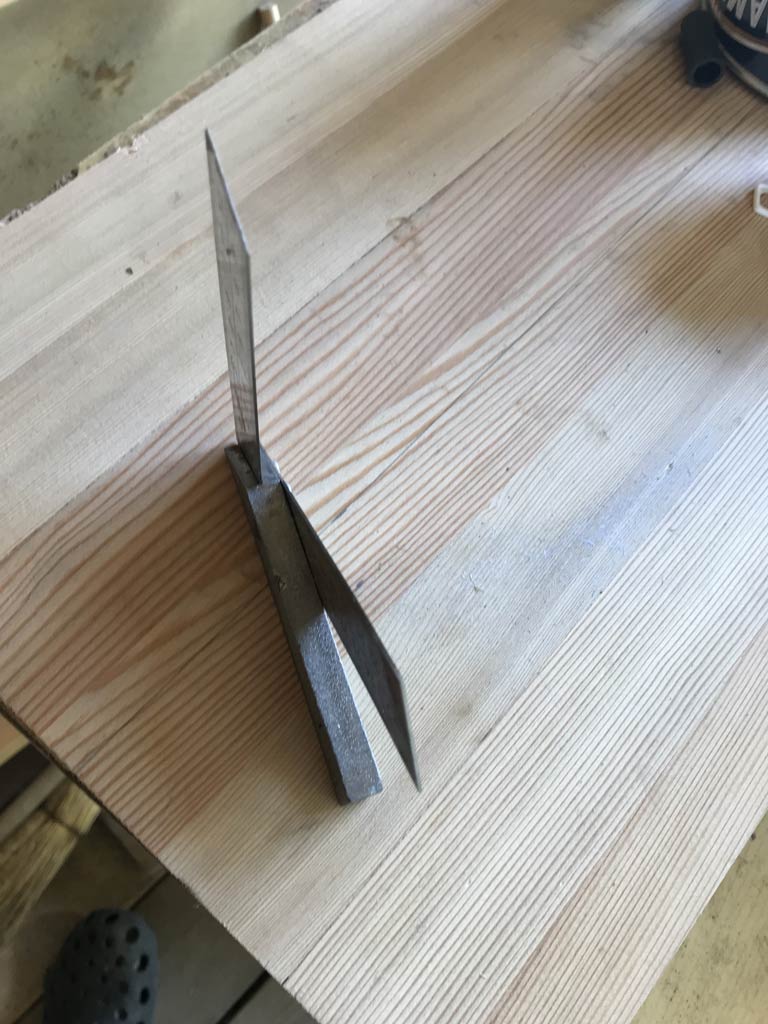

При разборе старого инструмент наткнулся на несколько угольников.
Некоторые врали - угол 90 градусов показывали на дальних отметках с погрешностью.

Решил переделать их в приспособу для разметки центров круглых поверхностей.

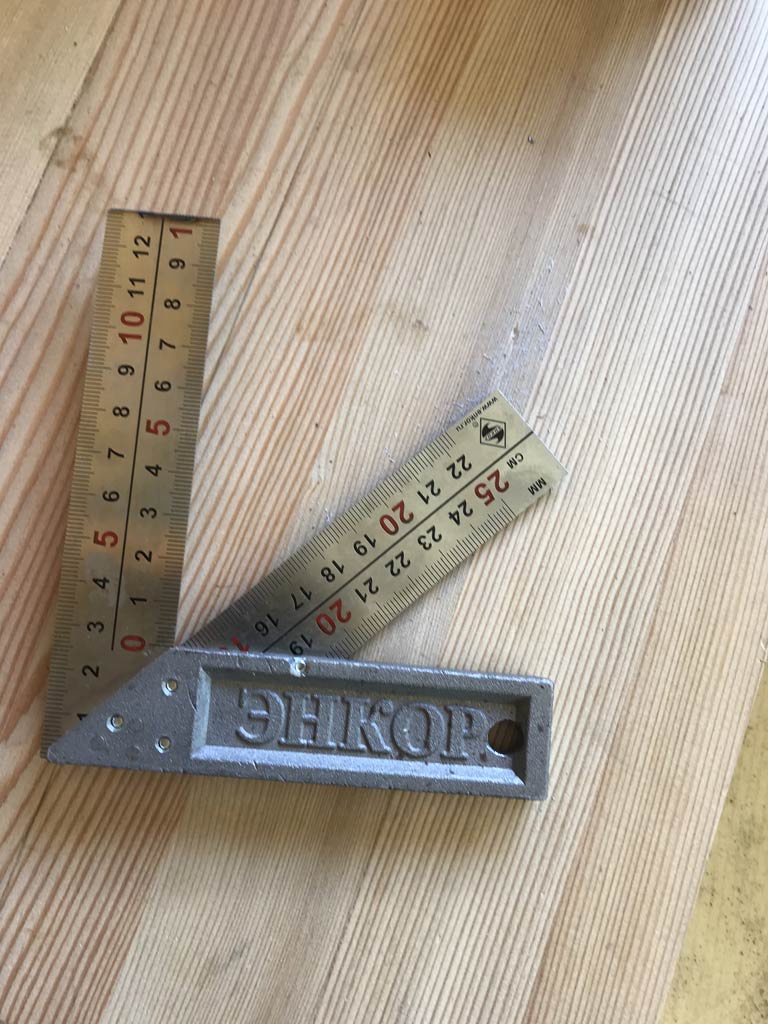

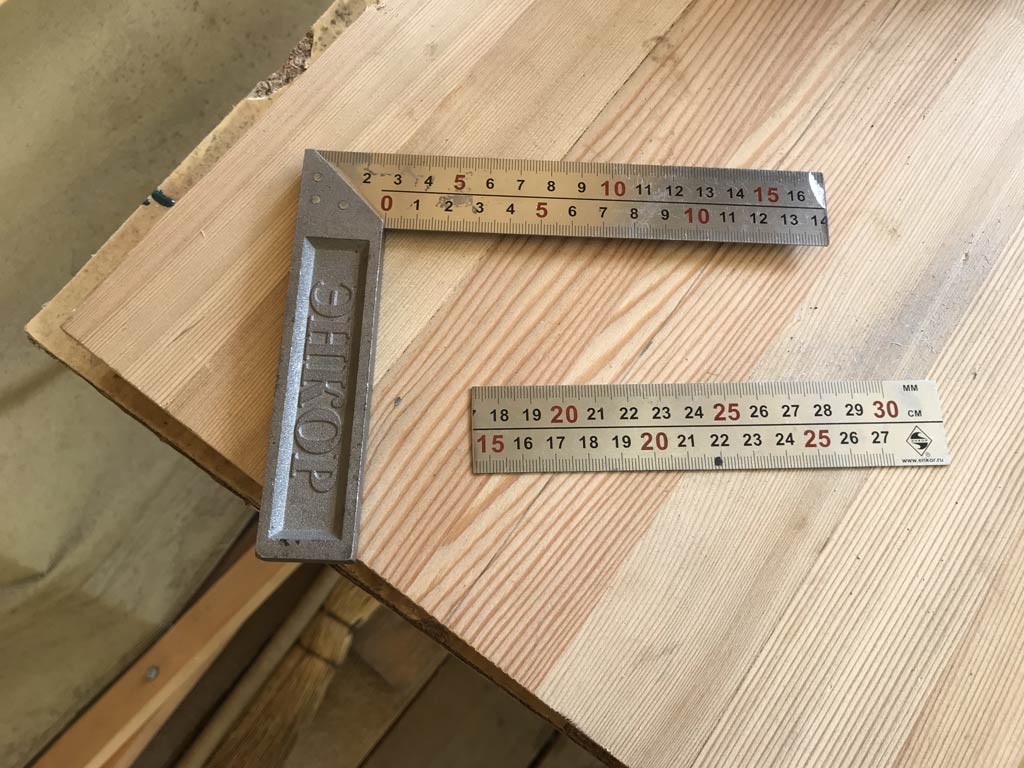

Для этих целей взял угольник от фирмы "Энкор" - у него имеется плоская площадка для того, чтобы можно было прикрутить к ней дополнительную линейку.

От угольника отрезал половину.

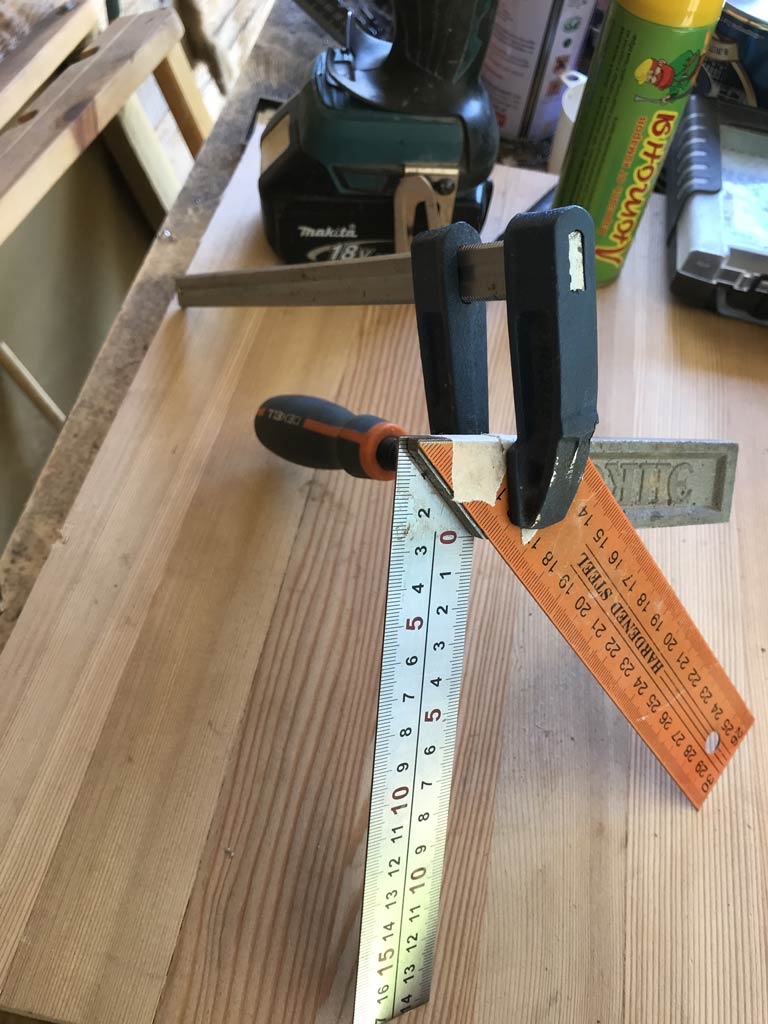

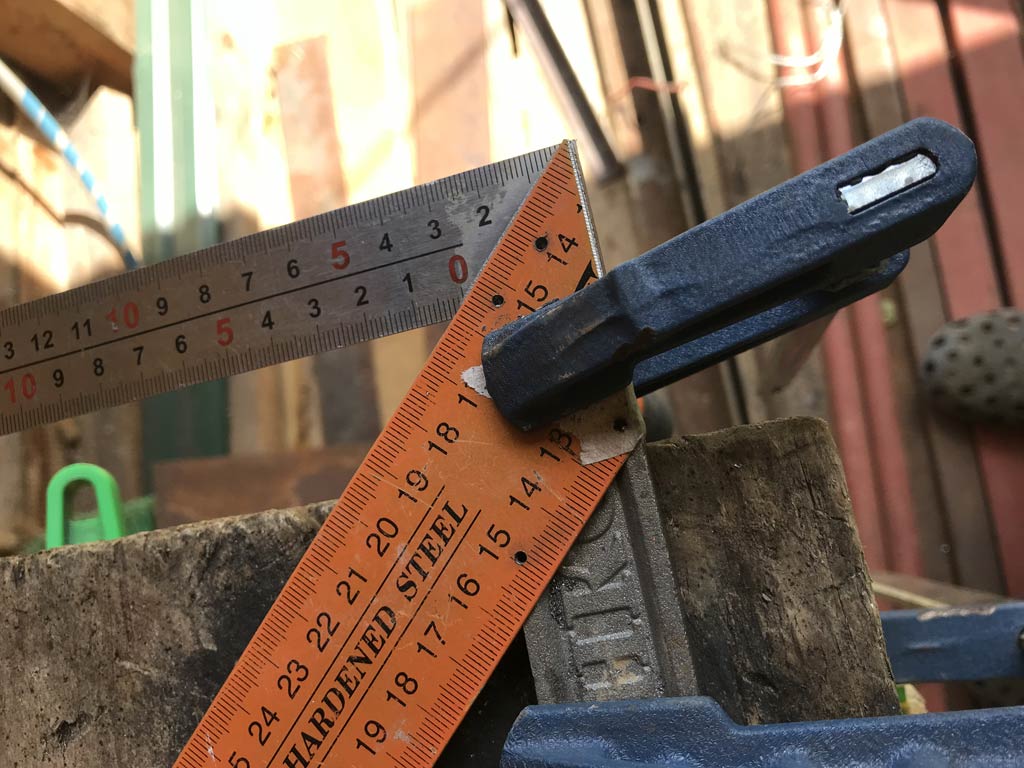

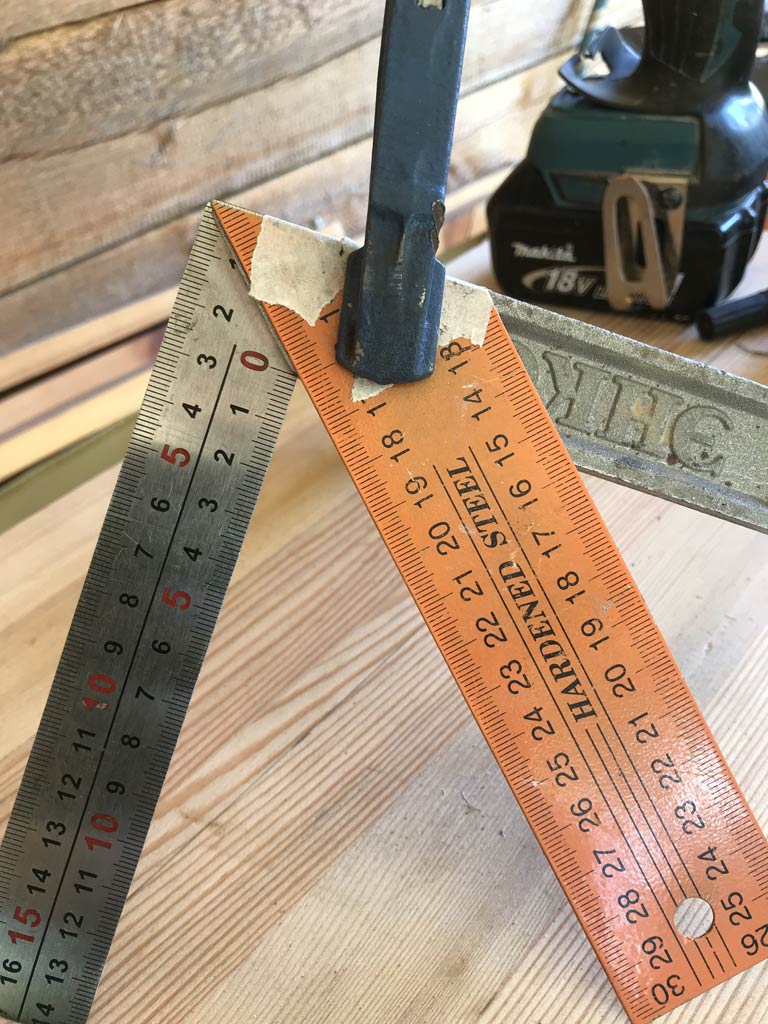

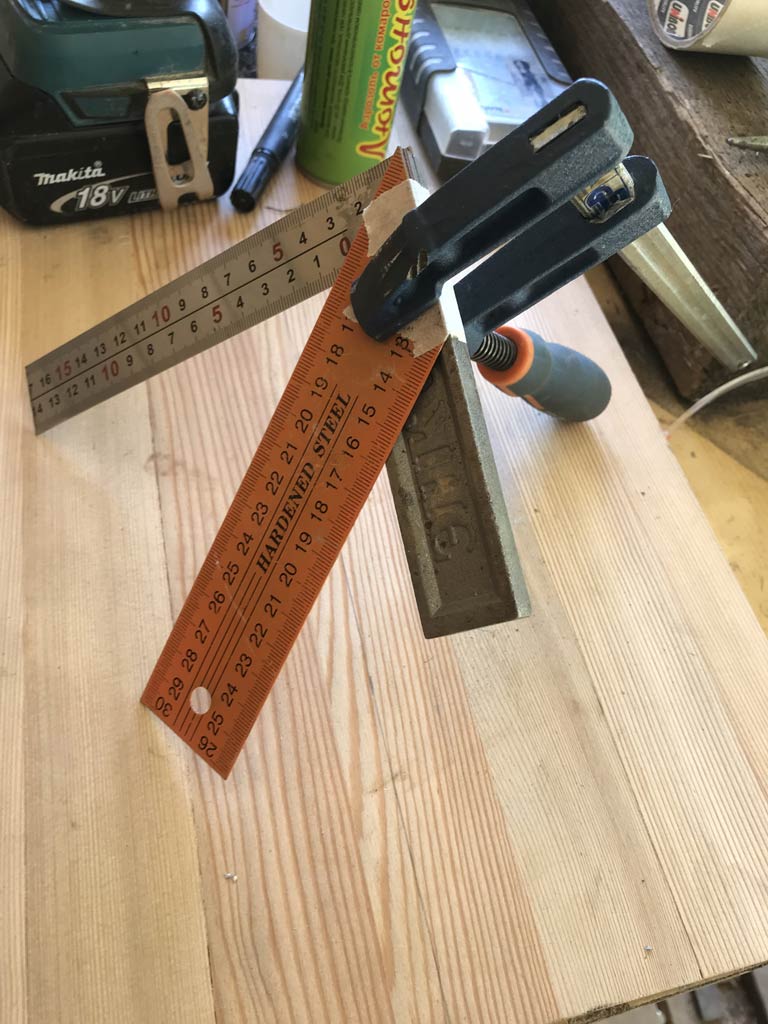

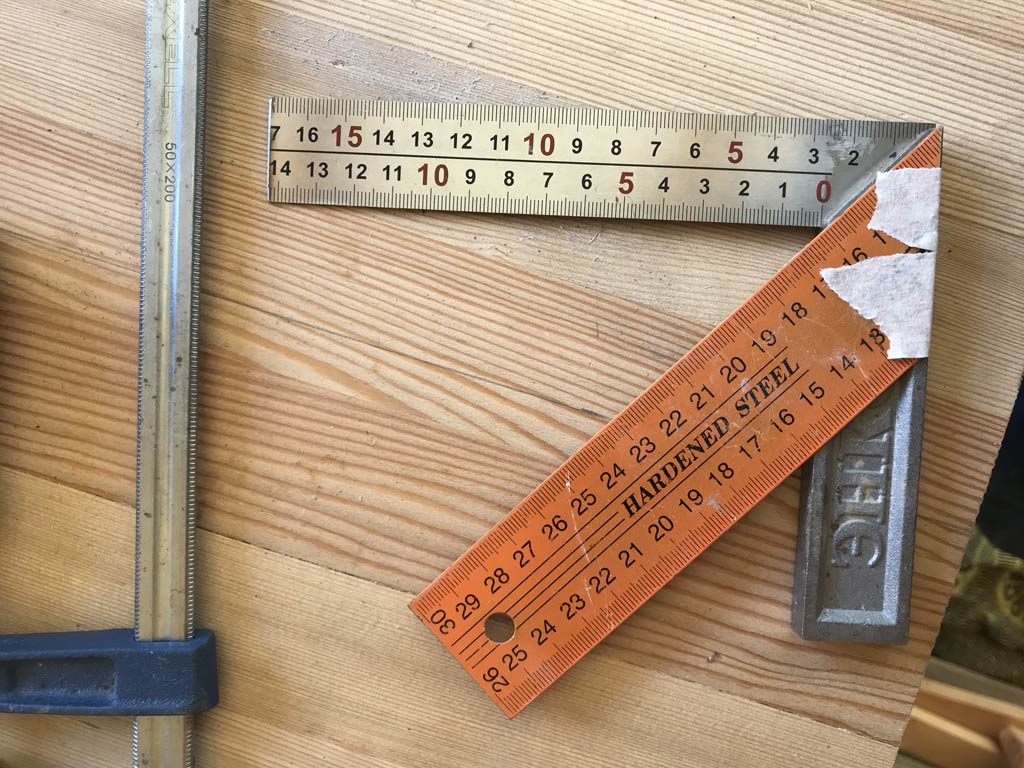

С помощью малярного скотча прикрепил от НОЛЯ угольника. По имеющемуся точному угольнику в 45 градусов отмерил эту линейку и жестко прикрепил струбциной.

Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей

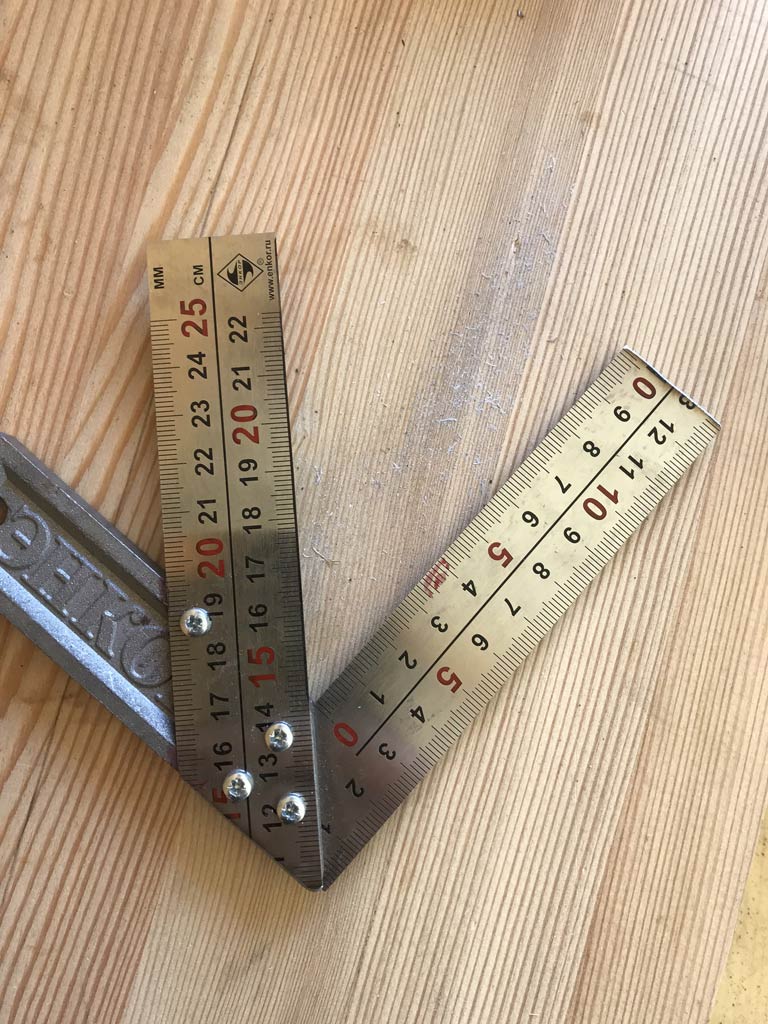

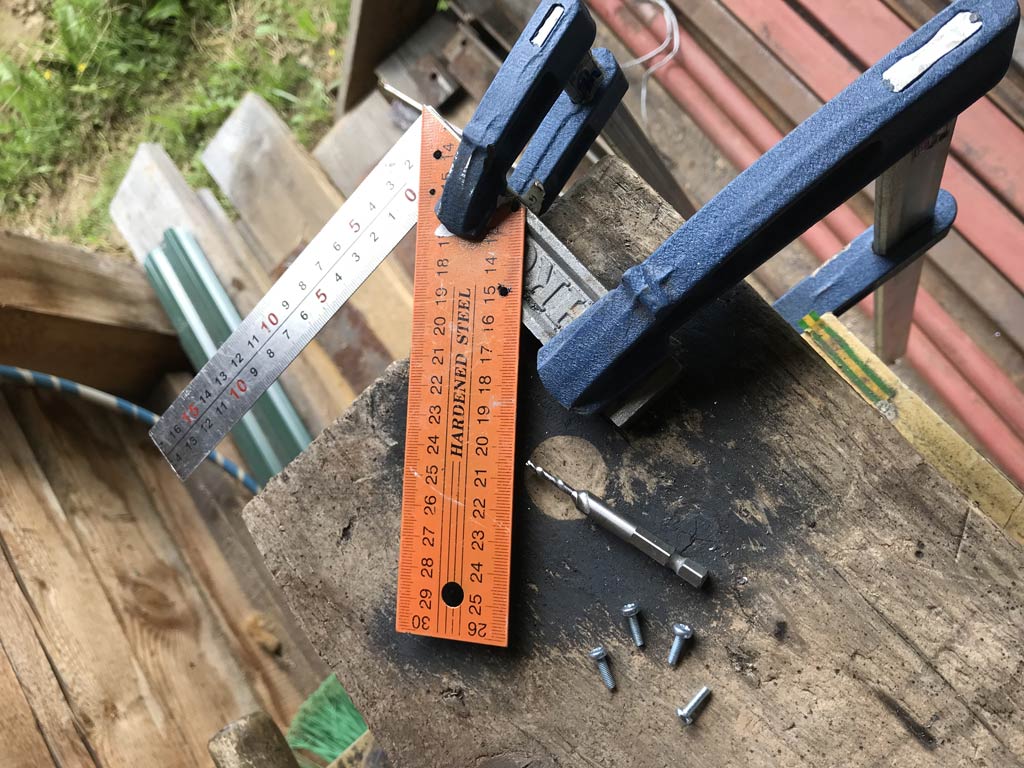

После этого сделал несколько отверстий насквозь - сперва сверлом 2мм, затем верхнюю линейку просверлил сверлом 3мм и уже затем нарезал резьбу в теле угольника универсальным сверлом-метчиком с резьбой М3.

Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей

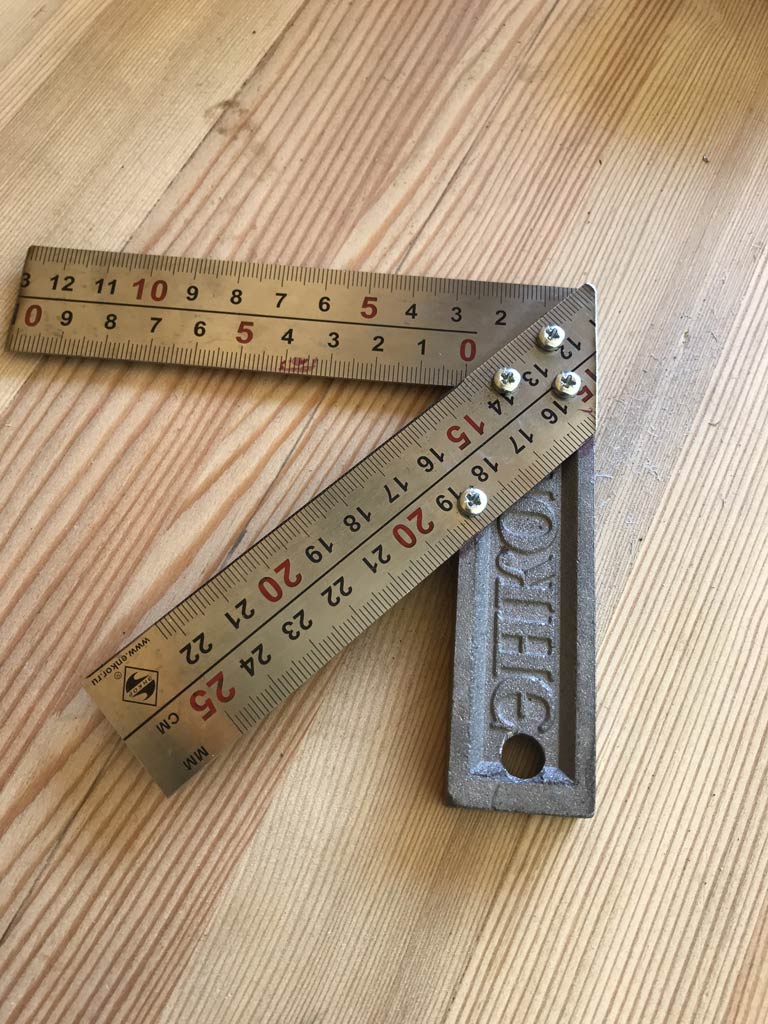

Потом прикрутил винтиками.

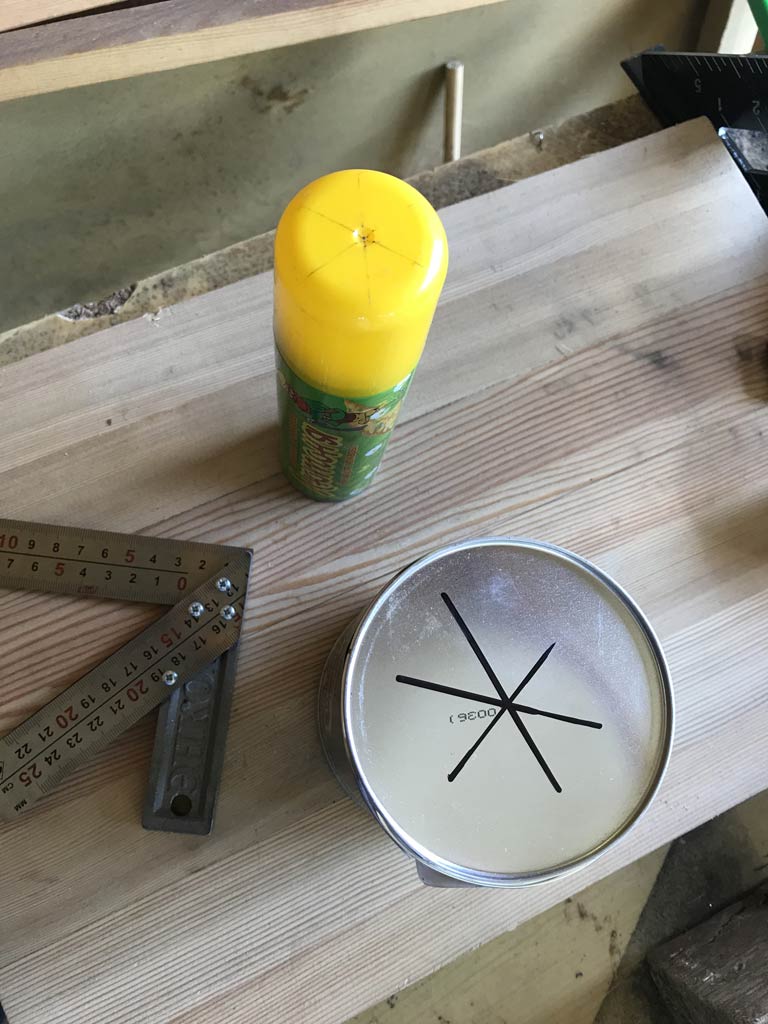

В результате тестирования центр на круглых поверхностях находит точно.

Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей

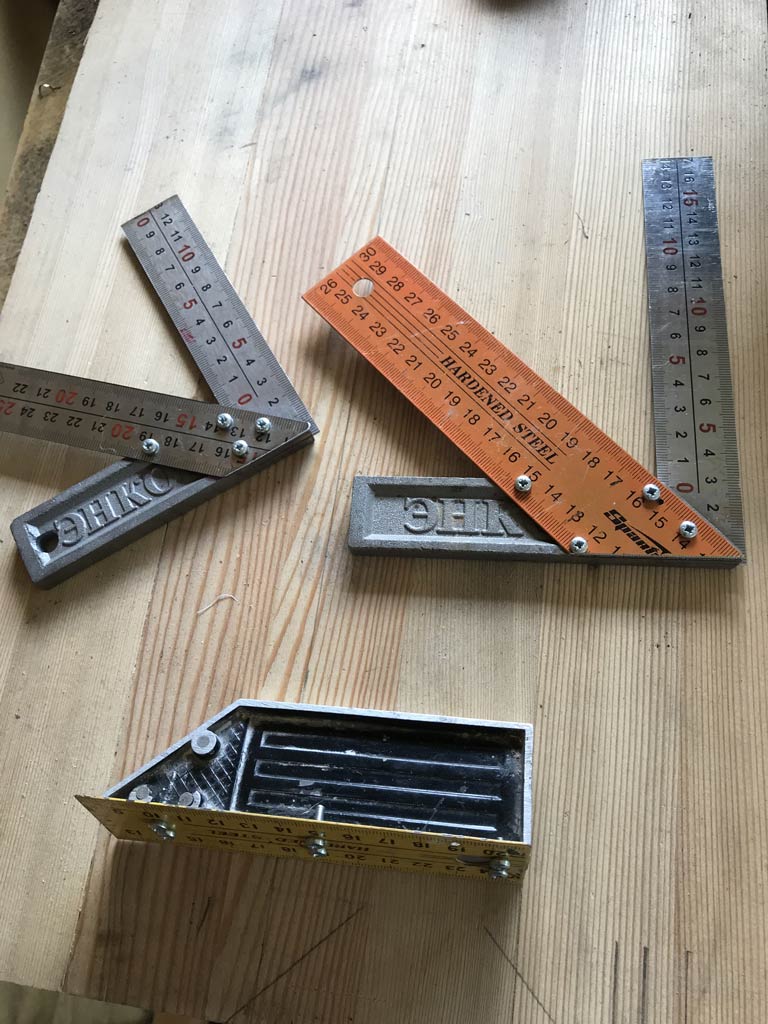

Сделал пару таких приспособ (одна на даче будет, другая в гараже)...

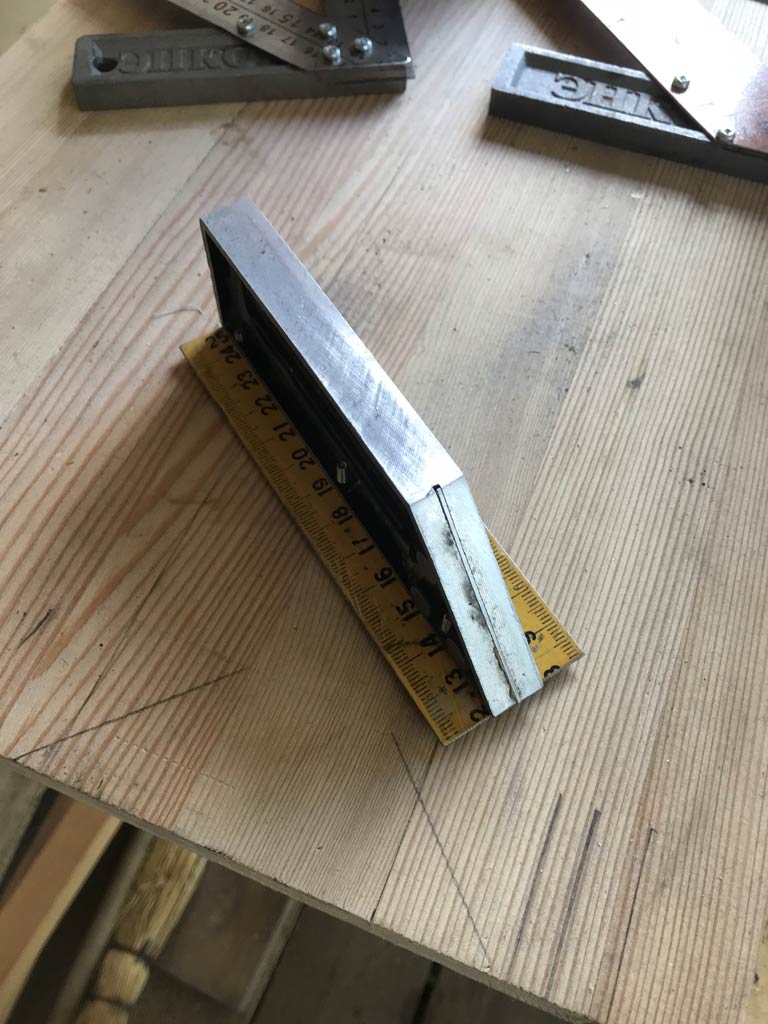

Подобную сделал на сварке - ей можно и профильные трубы размечать.

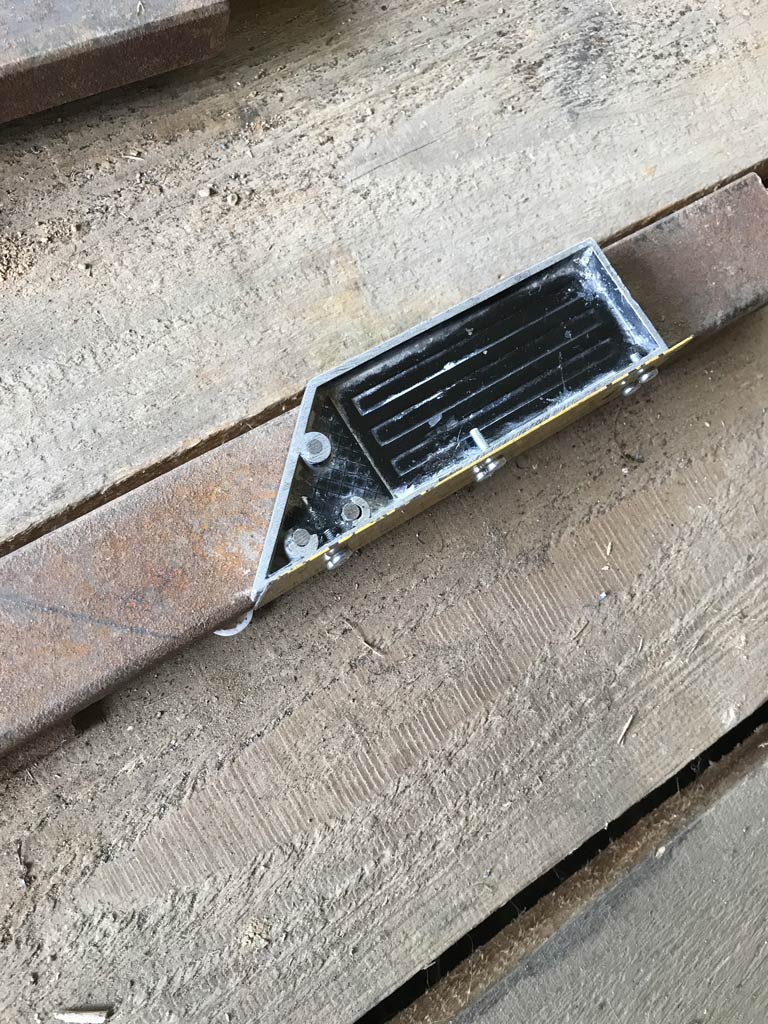

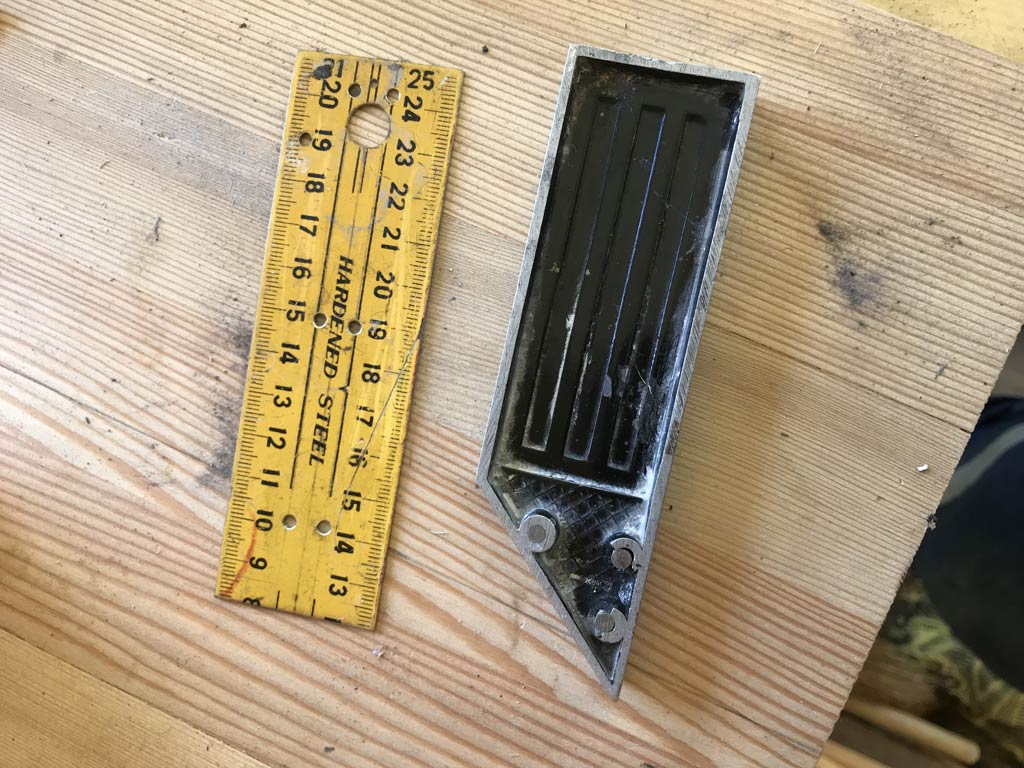

Из еще одного угольника взял только основную подошву.

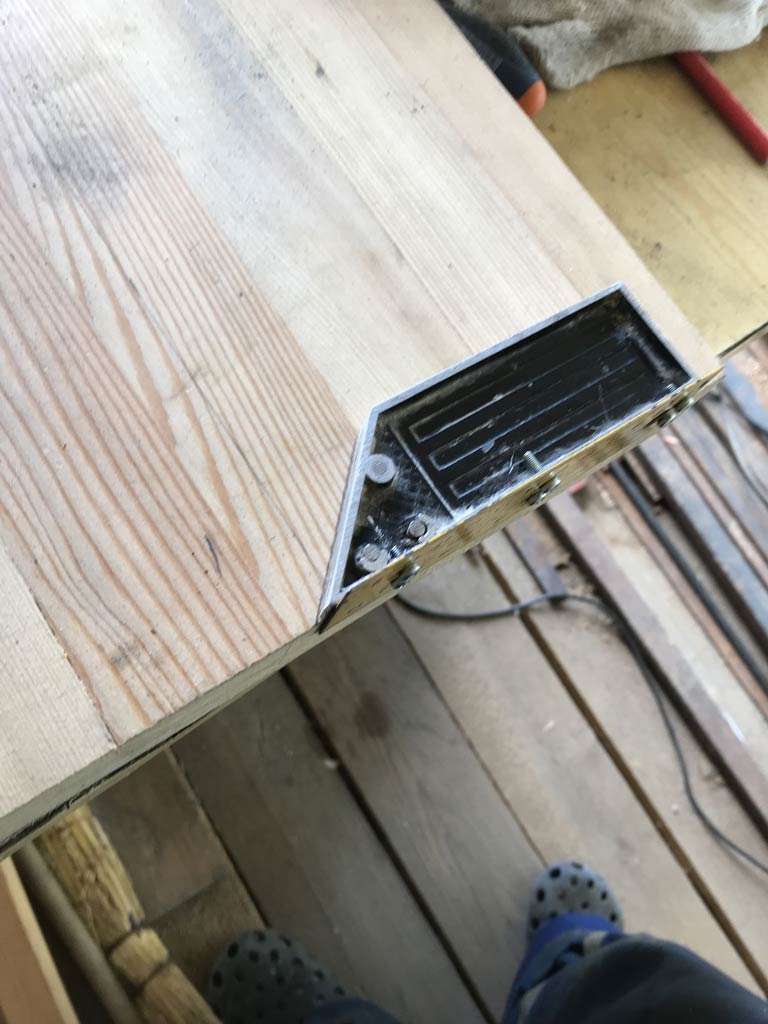

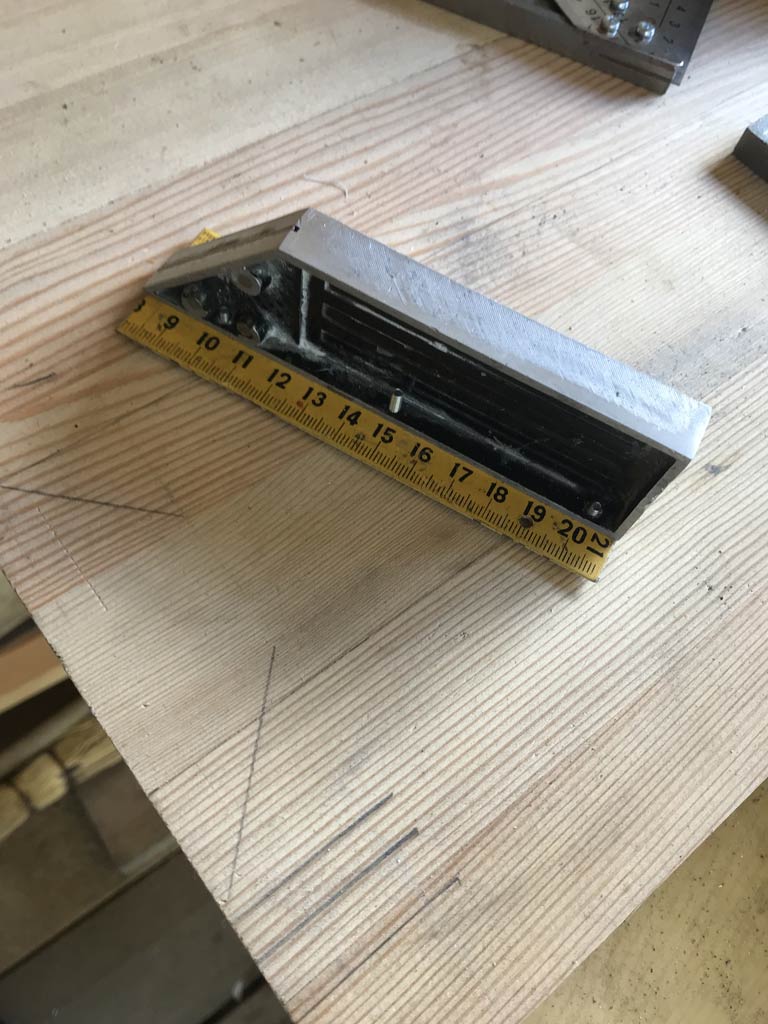

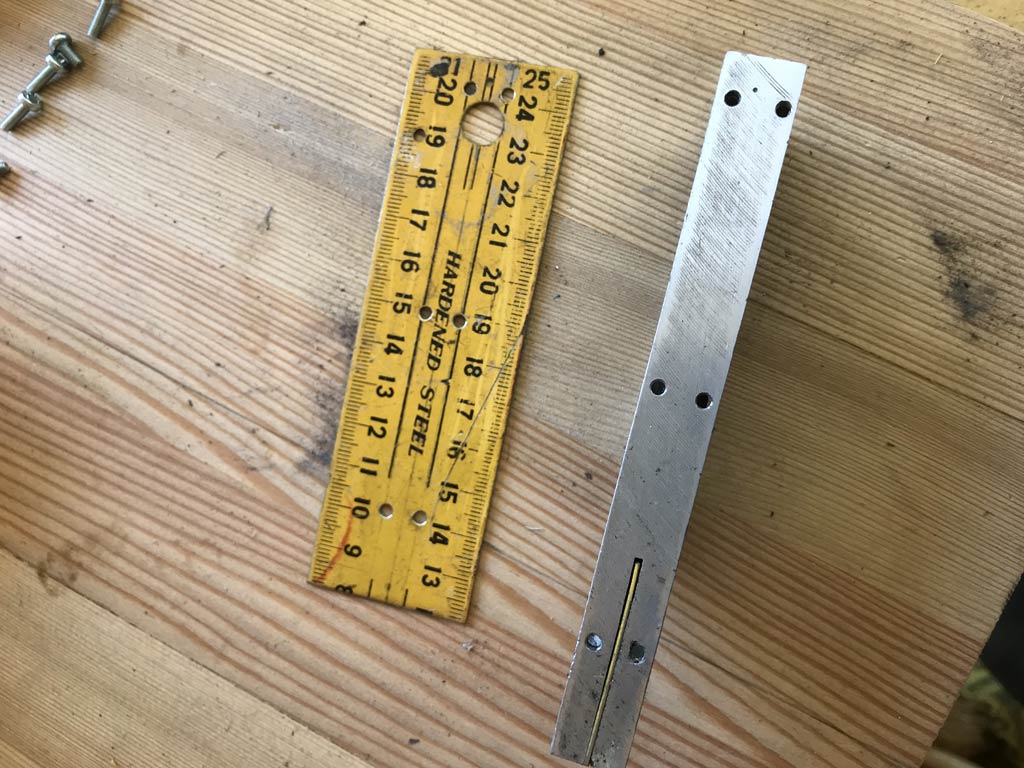

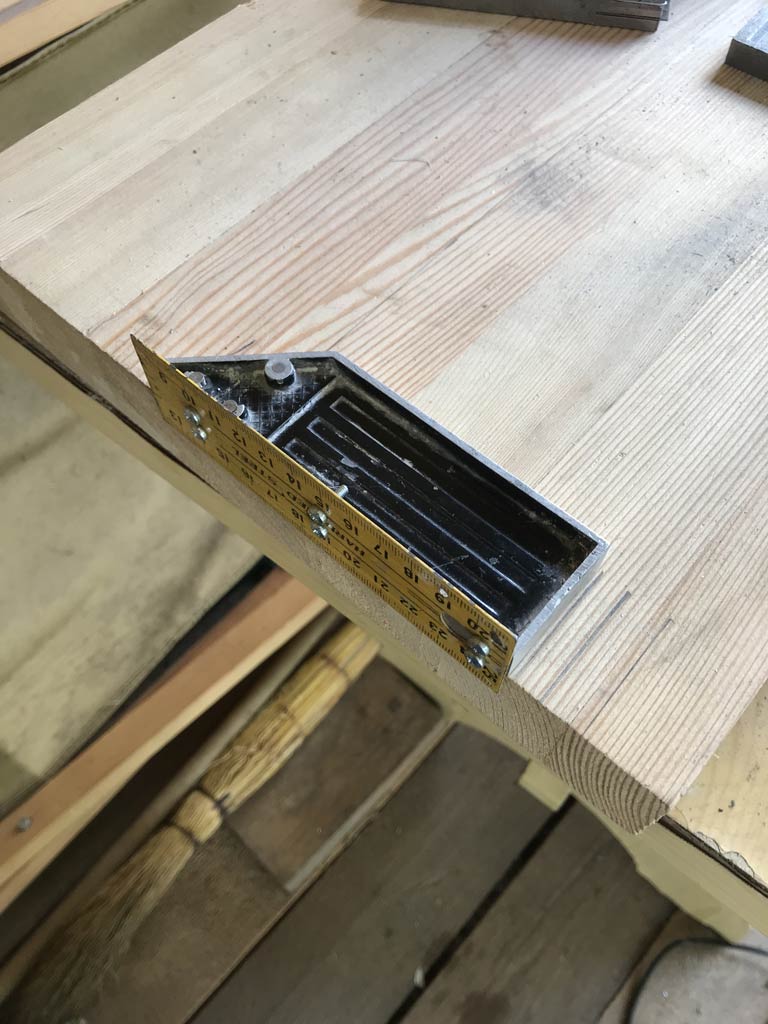

Линейку отрезал полностью и к площадке прикрутил небольшую "площадку" чтобы можно было приложить к торцу детали и отмерить углы в 90 или 45 градусов.

Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей

Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей
Угольник для отметки центра круглых поверхностей
