Пришло время для переделки вводного щита на столбе.
Для вех членов СНТ выделена мощность 4кВт. Не знаю с чем связано такое ограничение - вроде как повсеместно всем выделяют уже без проблем по 10-15кВт.
Как бы то ни было - сети у нас практически новые, проведены СИПом.

Я договорился об увеличении мощности в два раза. В результате по договору с Энергосбытом будет фигурировать ввод на одну фазу 8кВт.
Ввод в дом будет проложен кабелем ВВГнг 3х16 в технической ПНД трубе.
Заземление по системе TN-C-S.

Переделку вводного шкафа самостоятельно мне запретили мотивируя это тем, что щит не примут и эту переделку должен осуществлять электрик...

Для щита было приобретено:
- вводной автомат на 40А от легран
- селективное УЗО на 300мА от АВВ
- автомат на дом на 40А от АВВ
- автомат на 25А от АВВ для дополнительного щита на участке (для сварки и т.п.)
- распределительный блок РБП-95 для организации разветвления PEN
- клемма М10/10 для вывода провода заземления для кабеля, который будет впоследствии подключаться к автомату на 25А
- монтаж проводился проводом ПВ3 10 квадратов в двойной изоляции.

Счетчик остался прежний - Меркурий 200.02

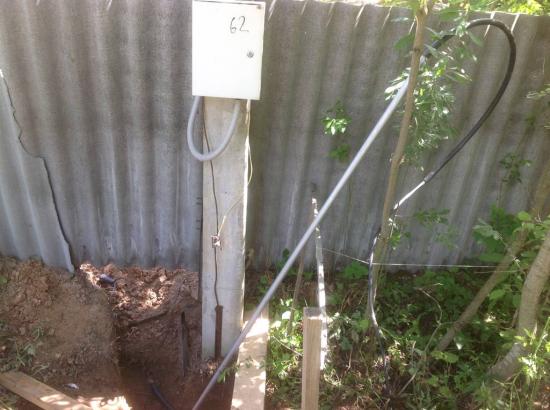

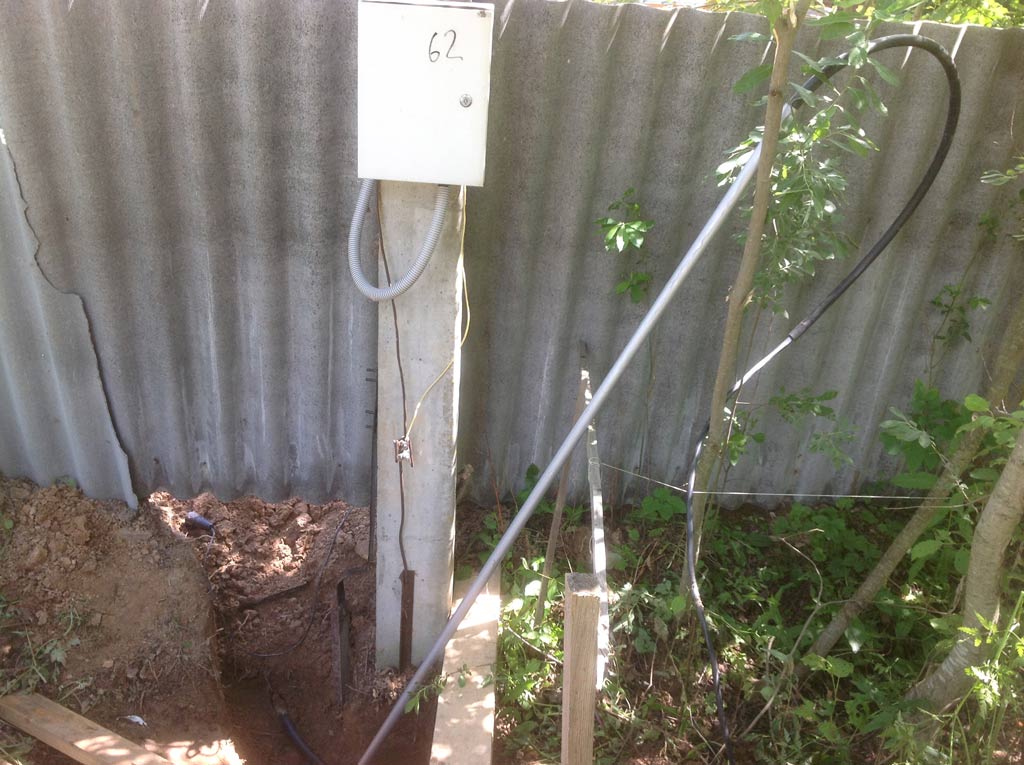

Кабель для подключения на столбе был проложен заранее и ждал своего часа.

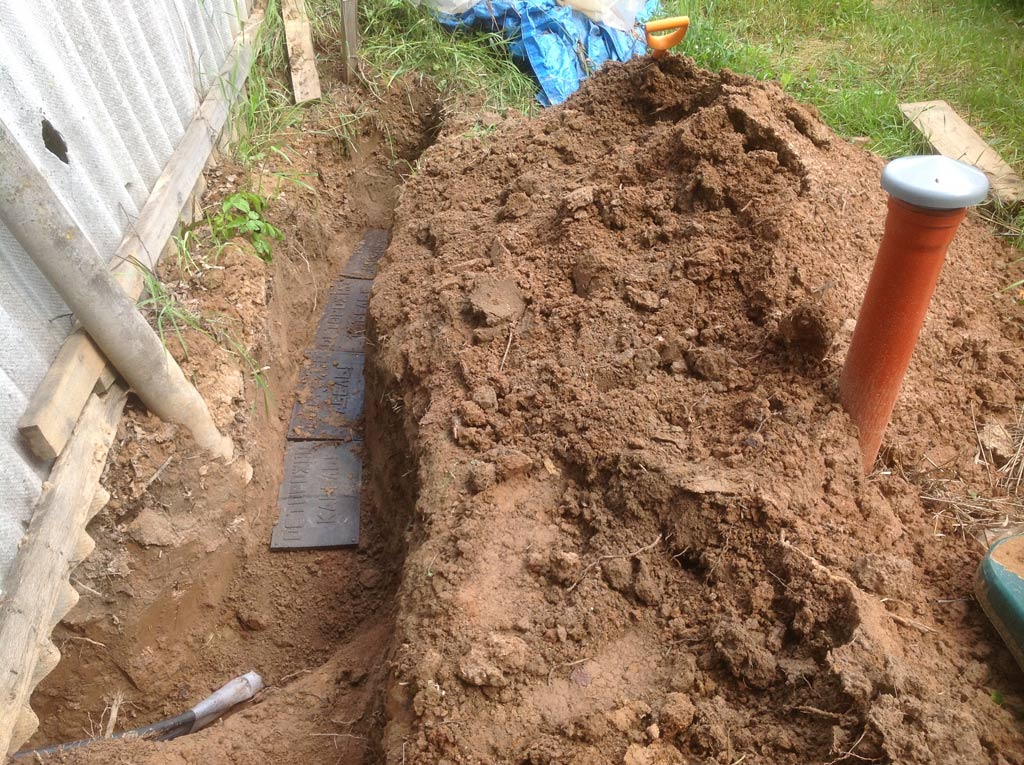

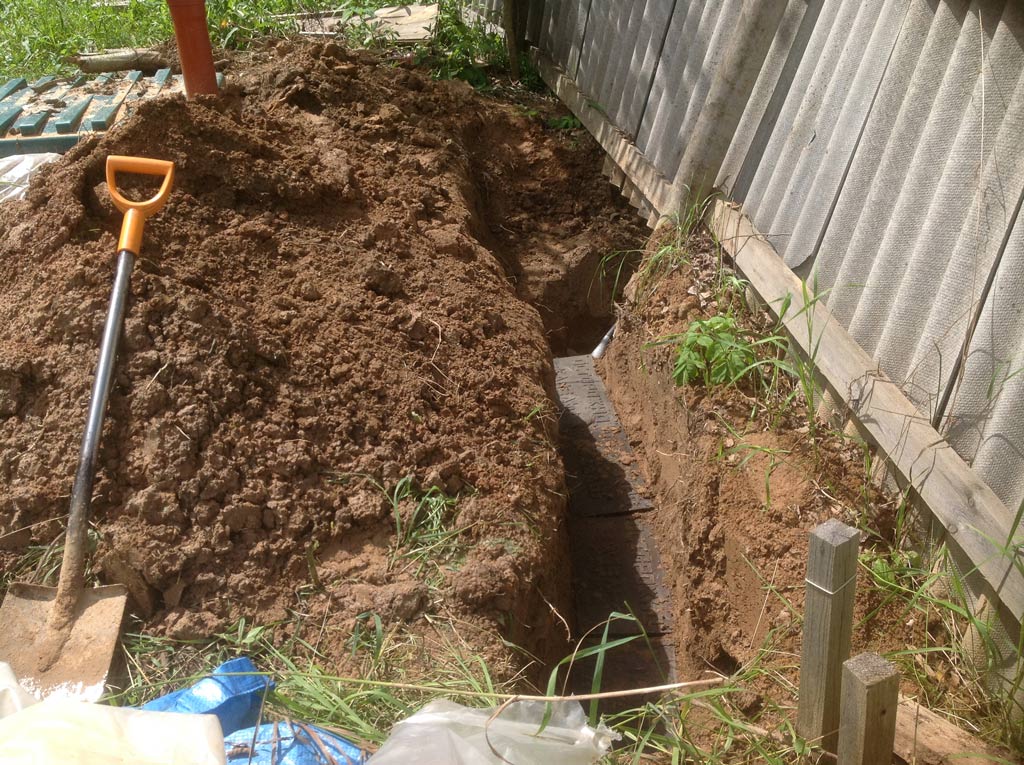

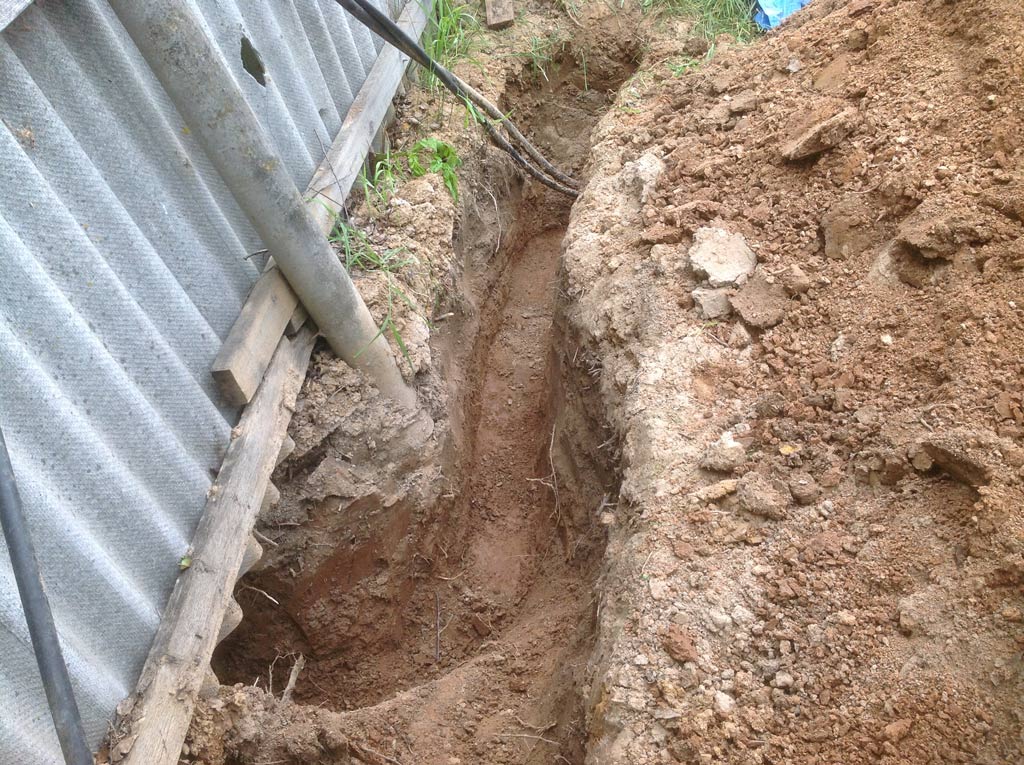

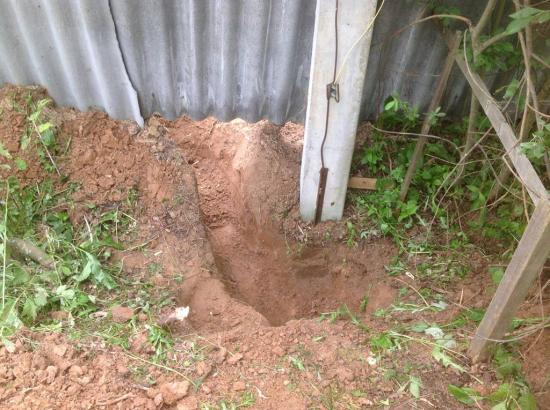

К столбу была подкопана траншея в которую и был уложен кабель. Сверху для защиты я уложил специальные плиты чтобы в будущем не пробить его ломом или лопатой.
Об этих плитах я рассказывал здесь.


Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

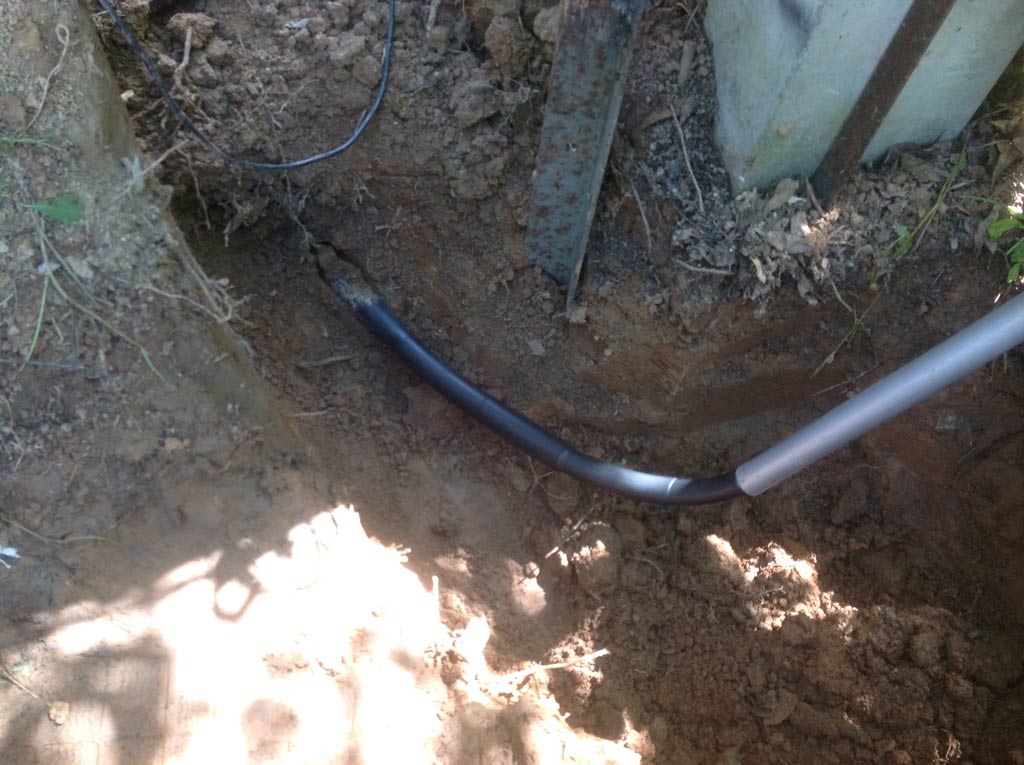

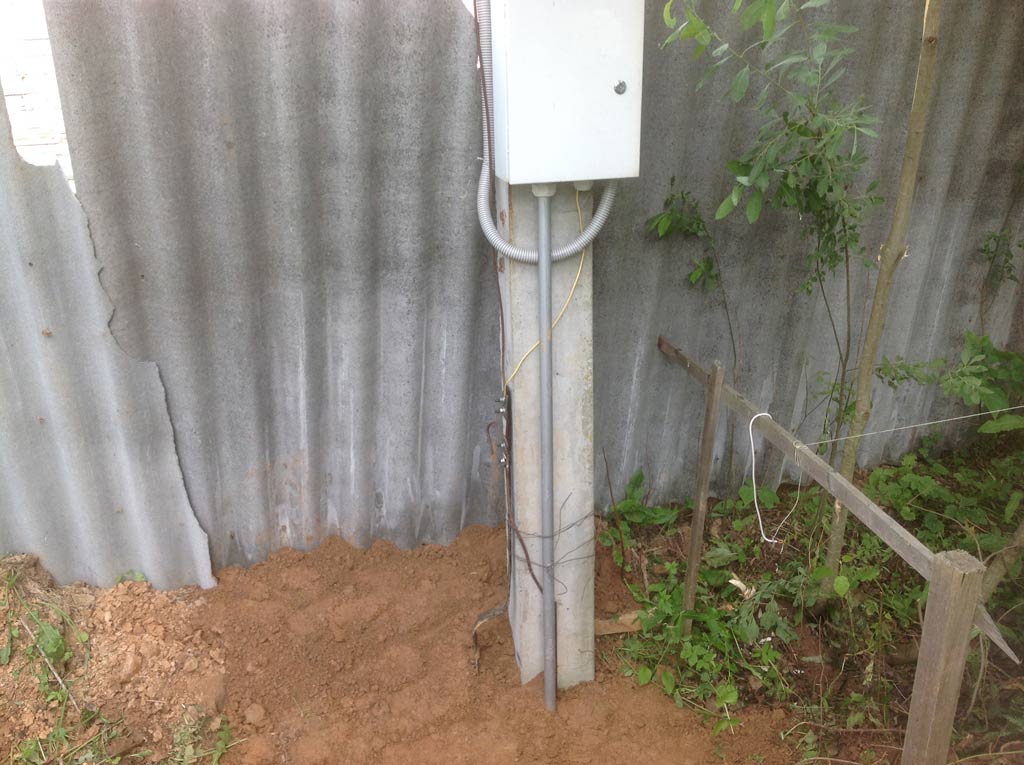

На ПНД трубу я надел металлическую трубу, которую предварительно покрасил серым цветом.


Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе


В металлическом щите с помощью "сверчка" (приспособления для резки металла с помощью дрели) расширил отверстия для сальников.
С помощью ступенчатого сверла было сделано дополнительное отверстие для ввода кабеля СИП. Под него сальник не ставили - щит настолько не герметичен, что смысла особого в нем нет. Отверстие и гофру обработали чтобы кабель не был поврежден краями.

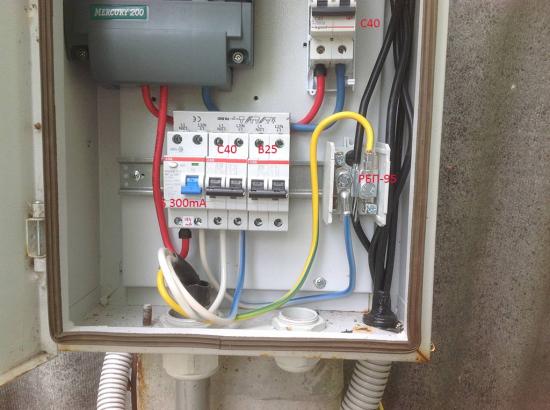

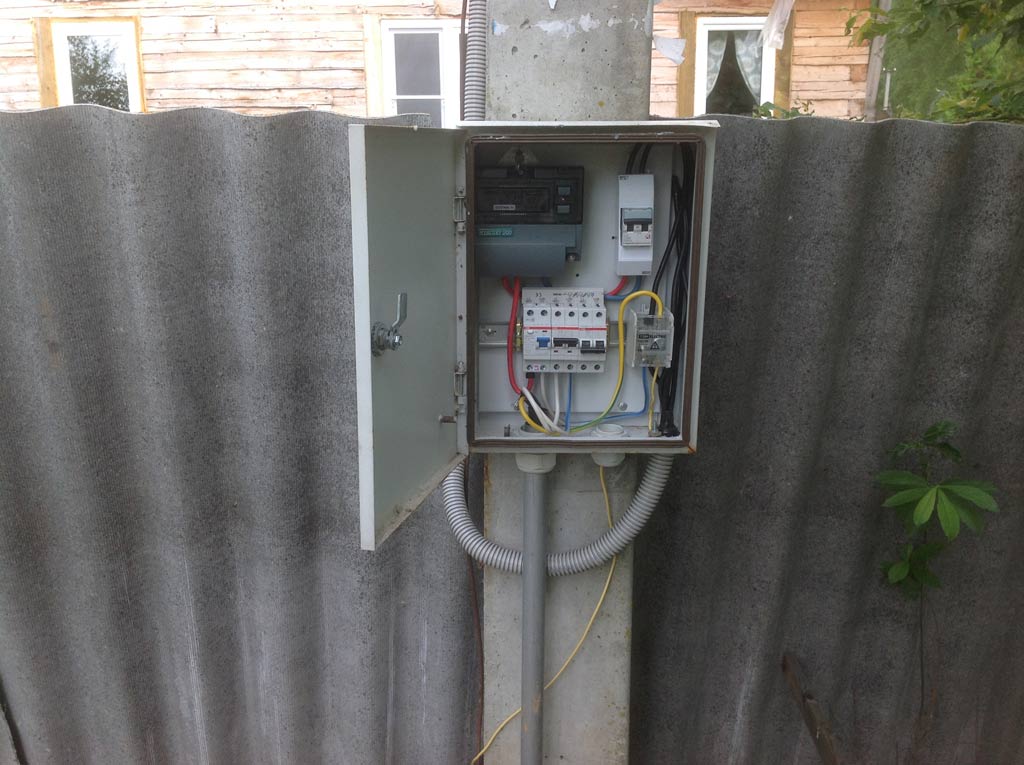

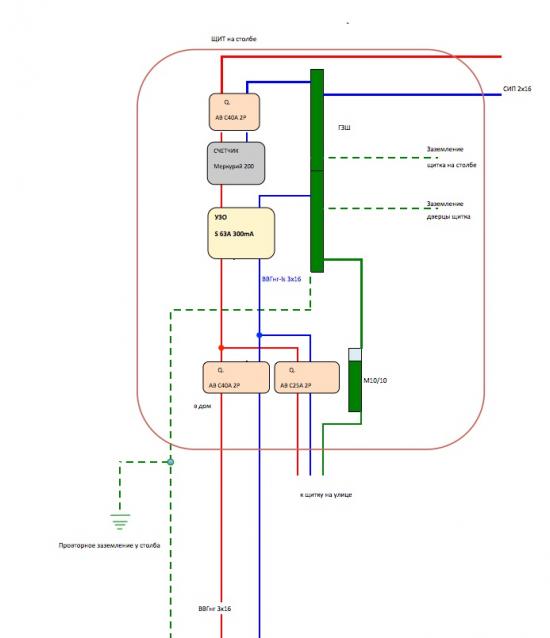

Схема щита на столбе получилась такой:
Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе


Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

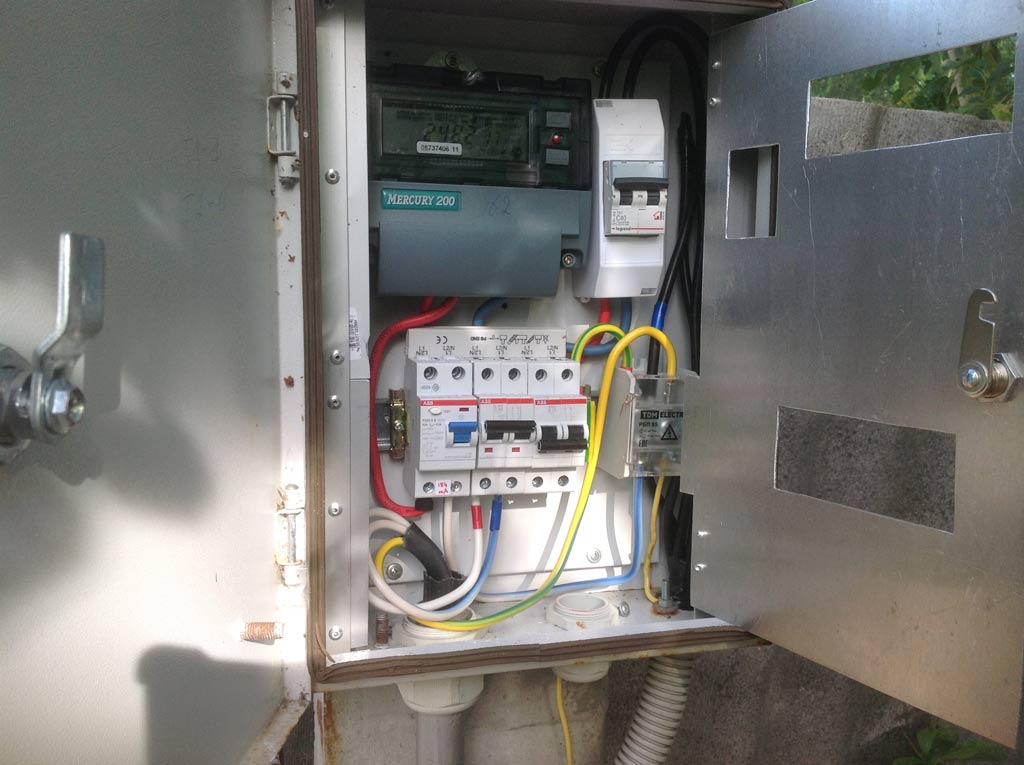

Поскольку три модуля использовались от АВВ, то для их соединения я взял обычную шину. Это позволило сделать монтаж компактным и не надо было возиться с кабелем для их соединения.
Единственное, что при использовании шины ввод кабеля в УЗО пришлось делать снизу, а не сверху. Но это не критично - можно делать и так.

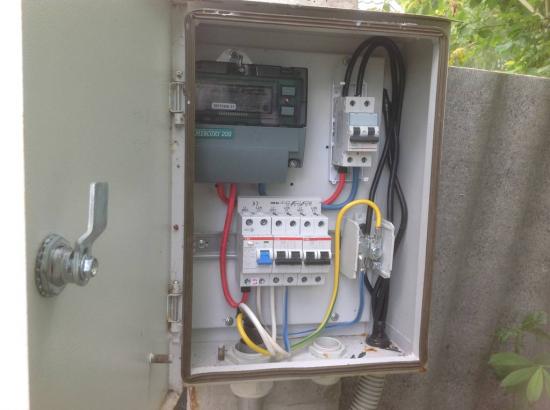

Блок РБП-95 использовался для того, чтобы не рвать кабель PEN, а просто пропустить его насквозь срезав изоляцию.
Подключение земли делалось обжатым проводником провода ПВ3 16 квадратов.
Обжимали ручным гидравлическим прессом от КВТ ПГР-70.
Крепили болтами М8 прямо на распределительный блок РБП-95 - на фото видно крепление.

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе


Поскольку щит использовался старый - тот что уже был ранее на столбе, то для внутреннего успокоения и от "пионеров" было решено сделать внутреннюю открывающуюся/закрывающуюся дверцу из дюрали.

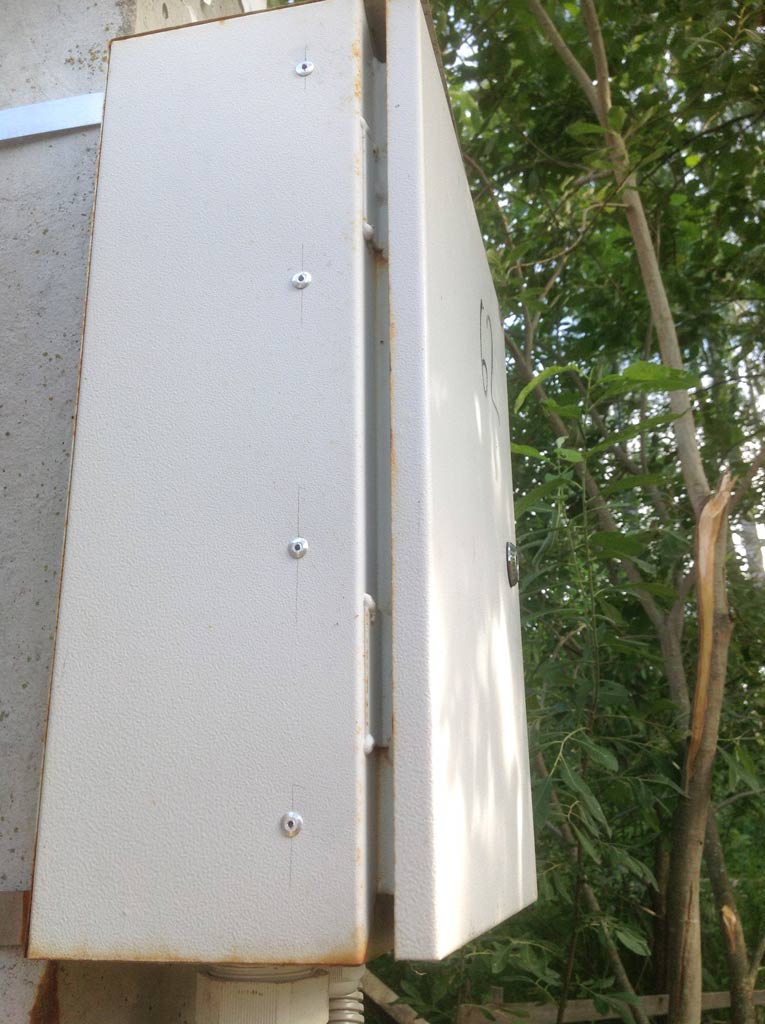

Обрезок дюраллюминия у меня был, как и уголки, которые я с помощью заклепок прикрепил к внутренним боковым поверхностям шкафа отступив от края 2,5см.

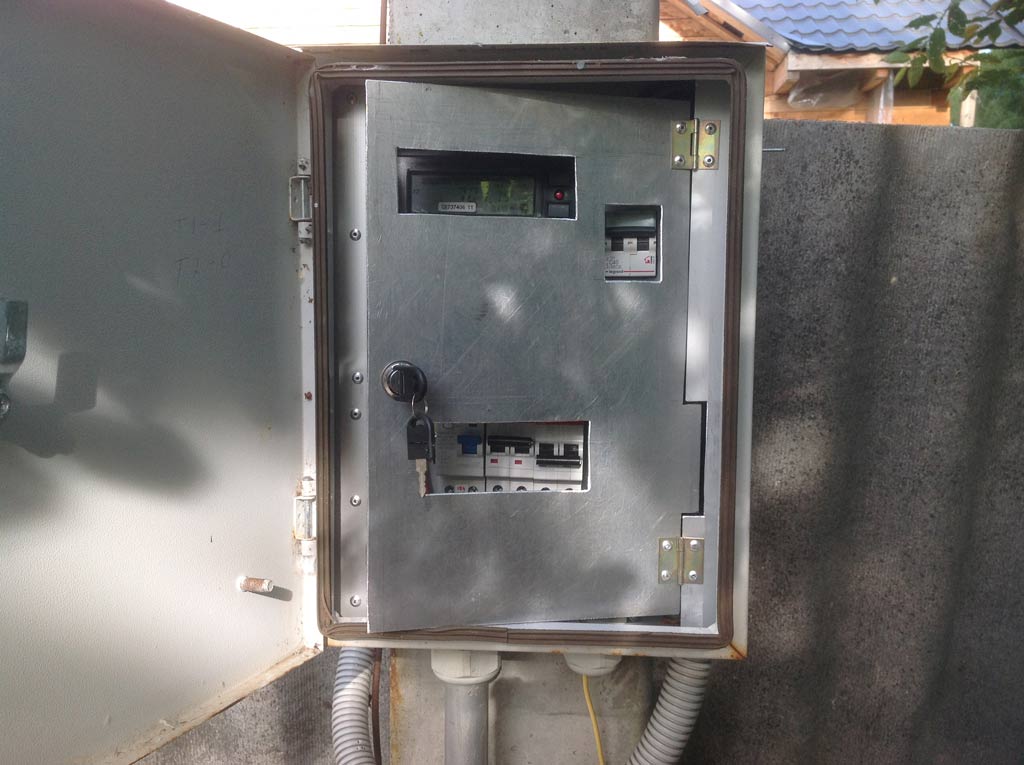

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе


Получилось что дверца находится чуть НАД автоматами, но это не препятствует их управлению.
Так получилось от того, что вводной кабель 3х16 настолько "дубовый", что дополнительно прижать его чтобы можно было опустить самодельную дверцу-пластрон ближе к автоматом не получилось.

Ну да не страшно...

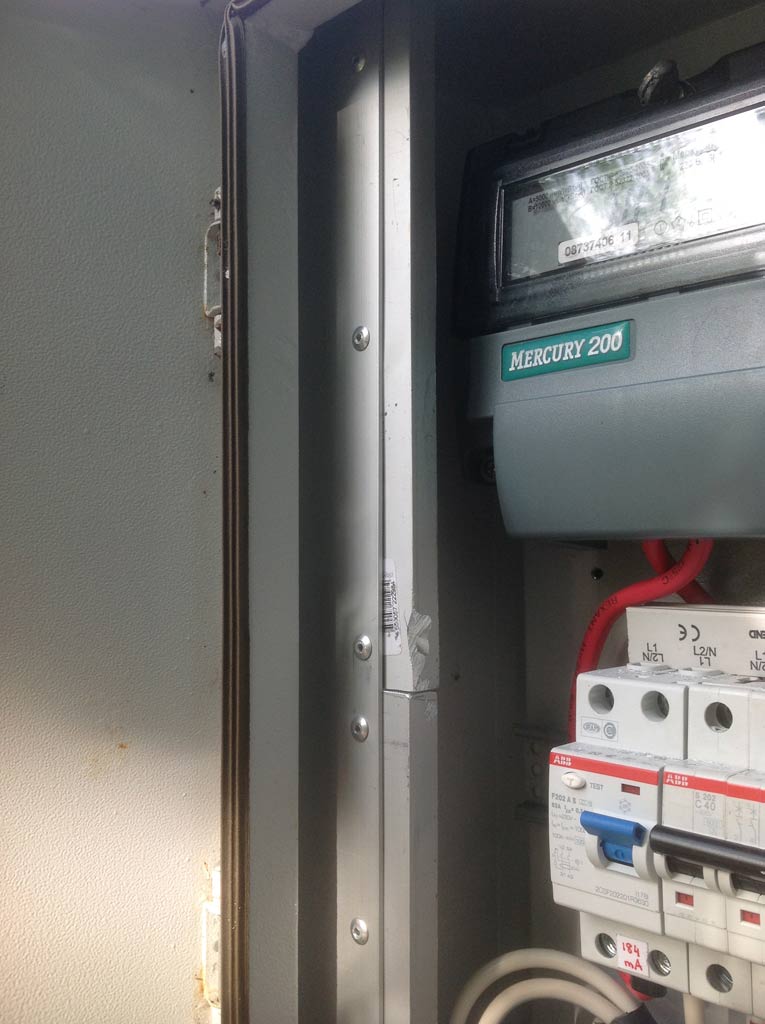

Приклепанные уголки размером 20х40мм.
С левой стороны на уголок я перед его установкой в шкаф приклепал еще один уголок - чуть поменьше размером для того, чтобы нормально закрывался замок - чтобы язычок от замка плотненько подходил.

Вот на фото как раз видно как прикреплен второй уголок.
Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе


С правой стороны к уголку приклепал пару петель и к ним уже прикрепил дюралевую дверцу-пластрон:
Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

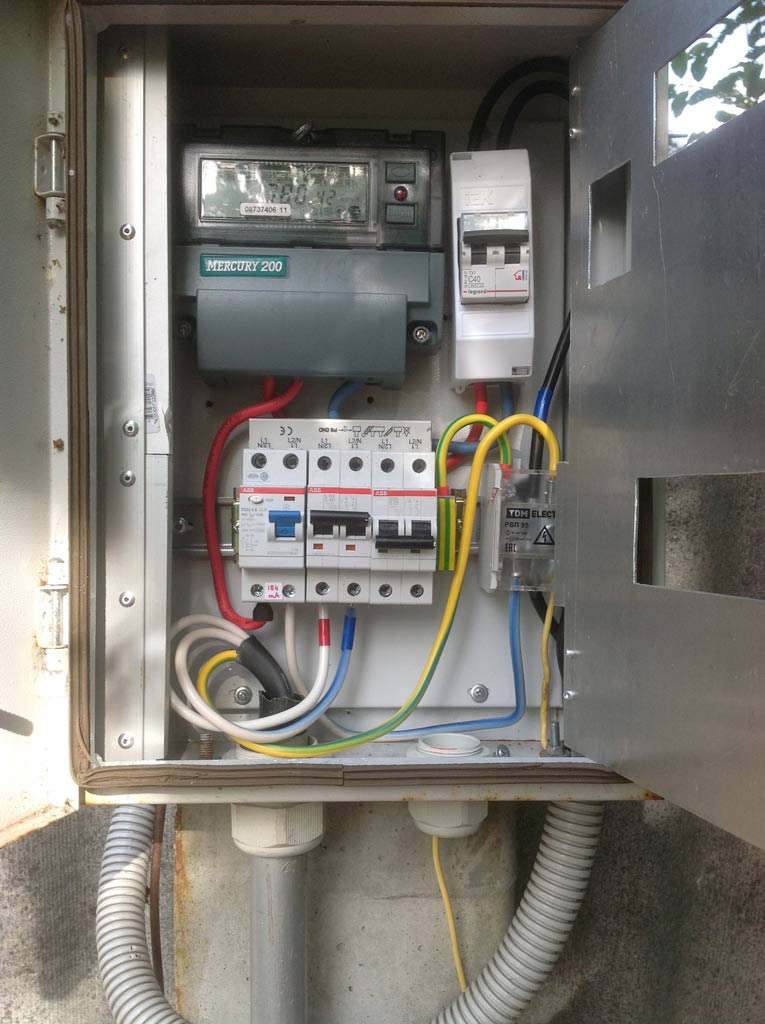

Перед установкой уголков сдвинул счетчик вправо - поближе к вводному автомату, чтобы уголок слева не перекрывал дисплей счетчика.
Из блока РБП-95 вывел провод 10 квадратов на клемму М10/10 для подключения земли кабеля, который будет подключаться к автомату В25А.

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

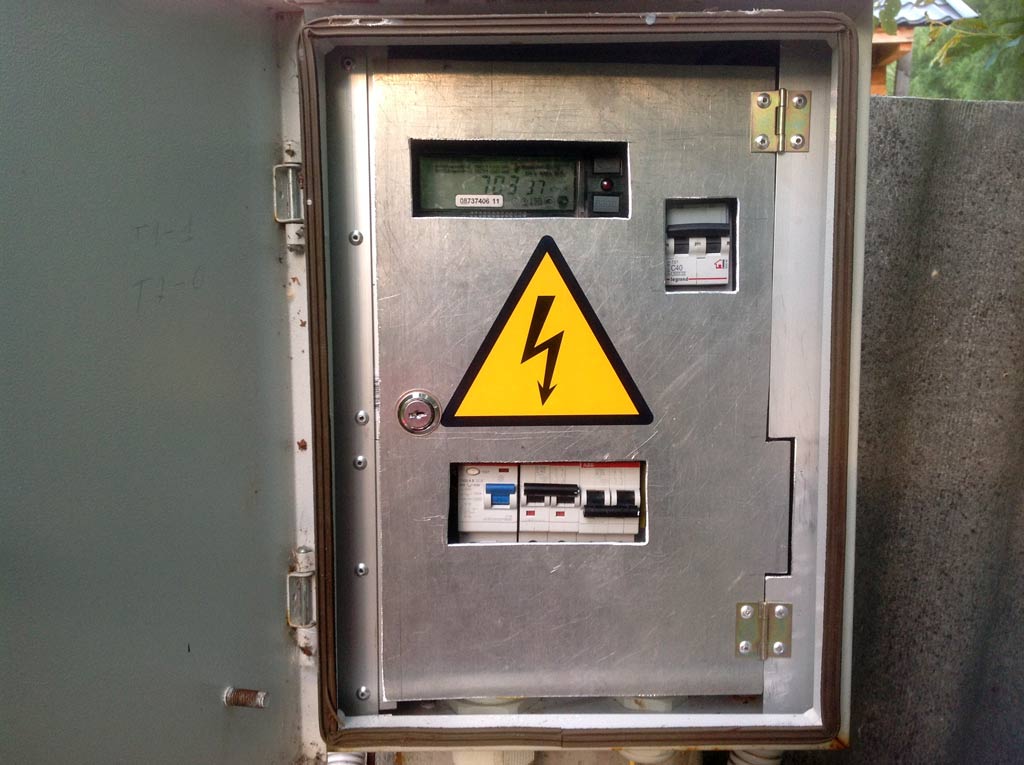

В завершение приклеил наклейку:
Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

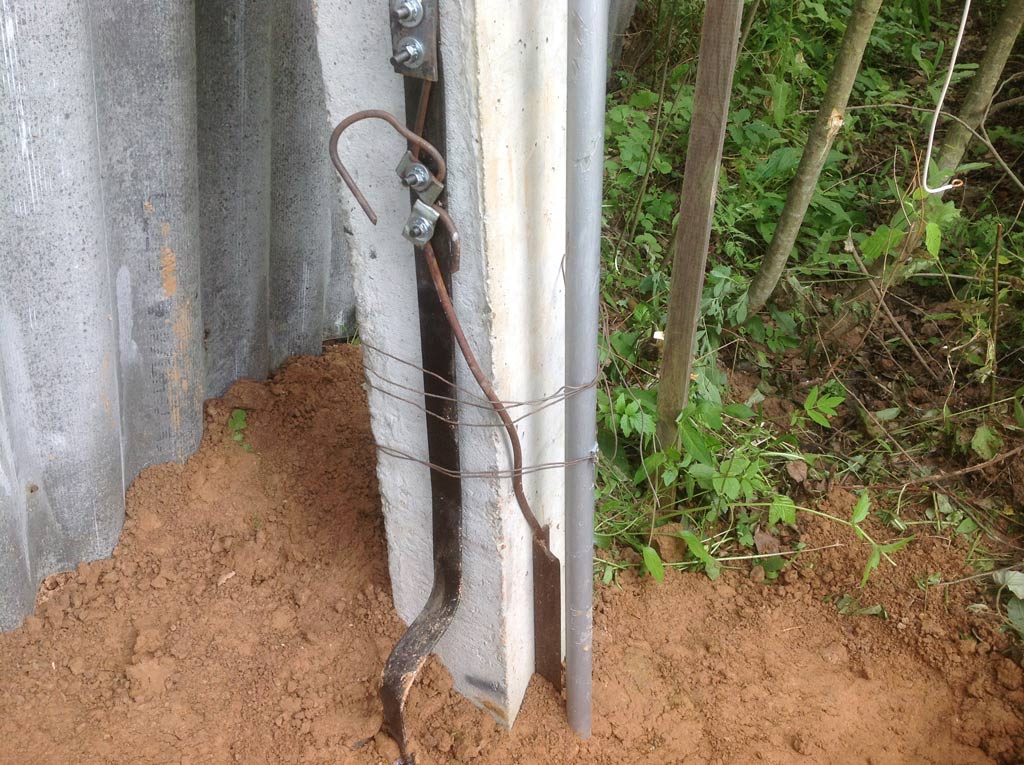

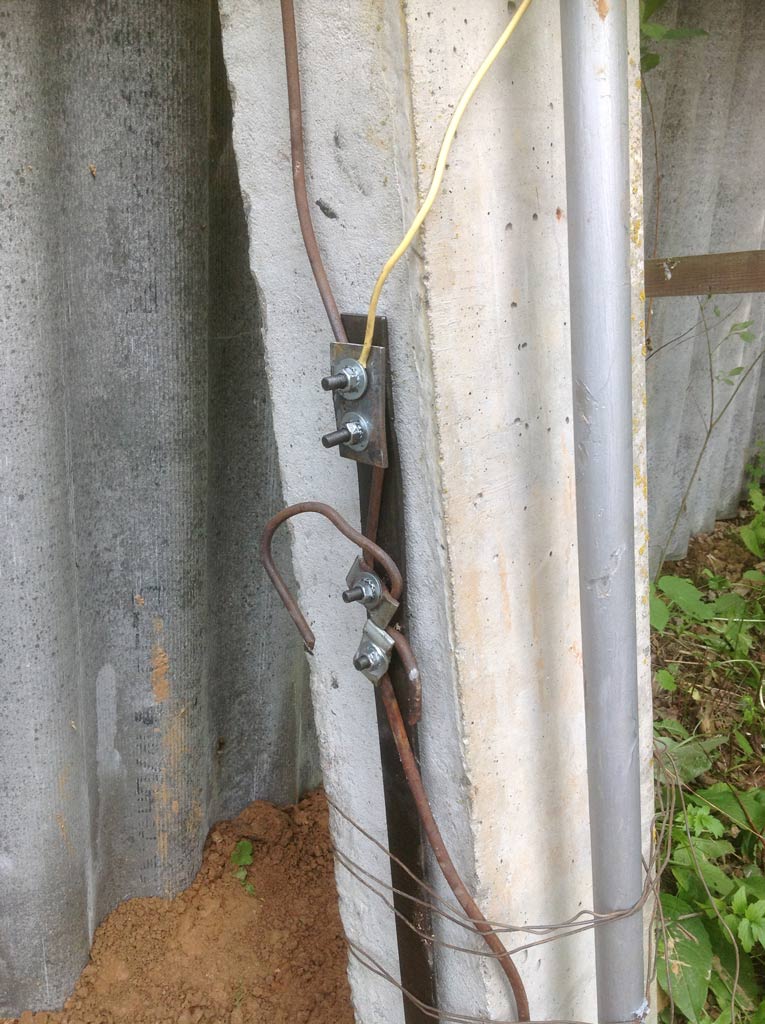

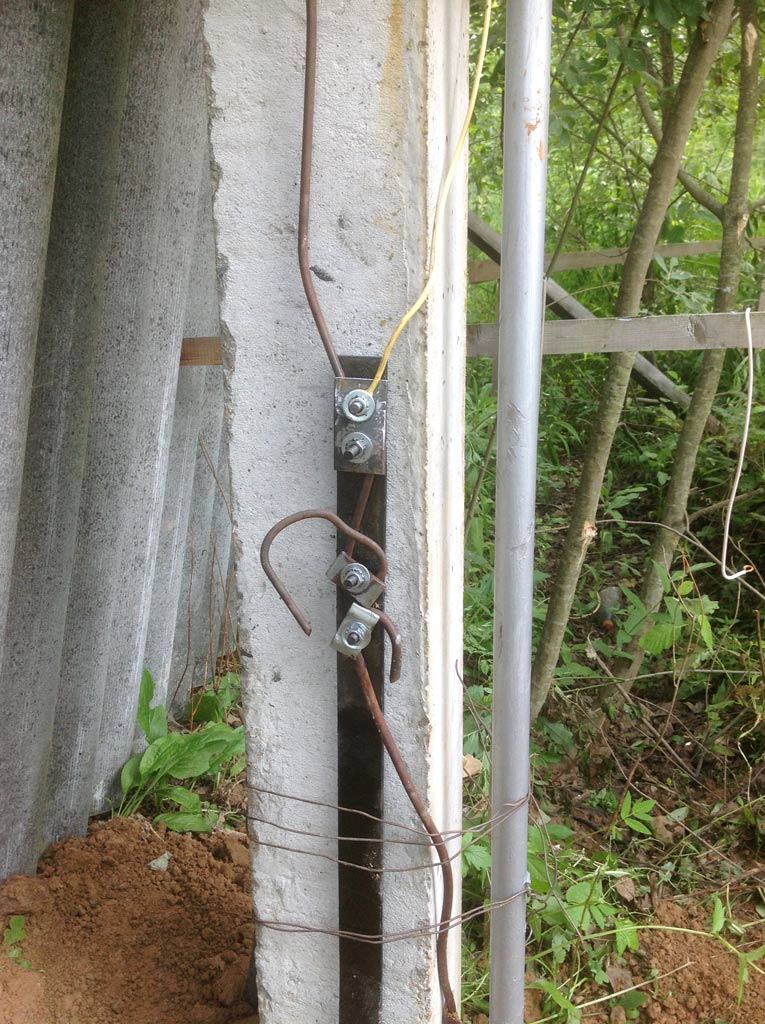

Для повторного заземления вбил рядом со столбом уголок 63х63 на 2м и соединил его с имеющимся. История умалчивает о том на какую глубину забит старый уголок.
Соответственно крепления были перенесены на новый уголок.
Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе


Осталось сделать более менее нормальное крепление трубы к столбу и провести заземление дверцы щитка.

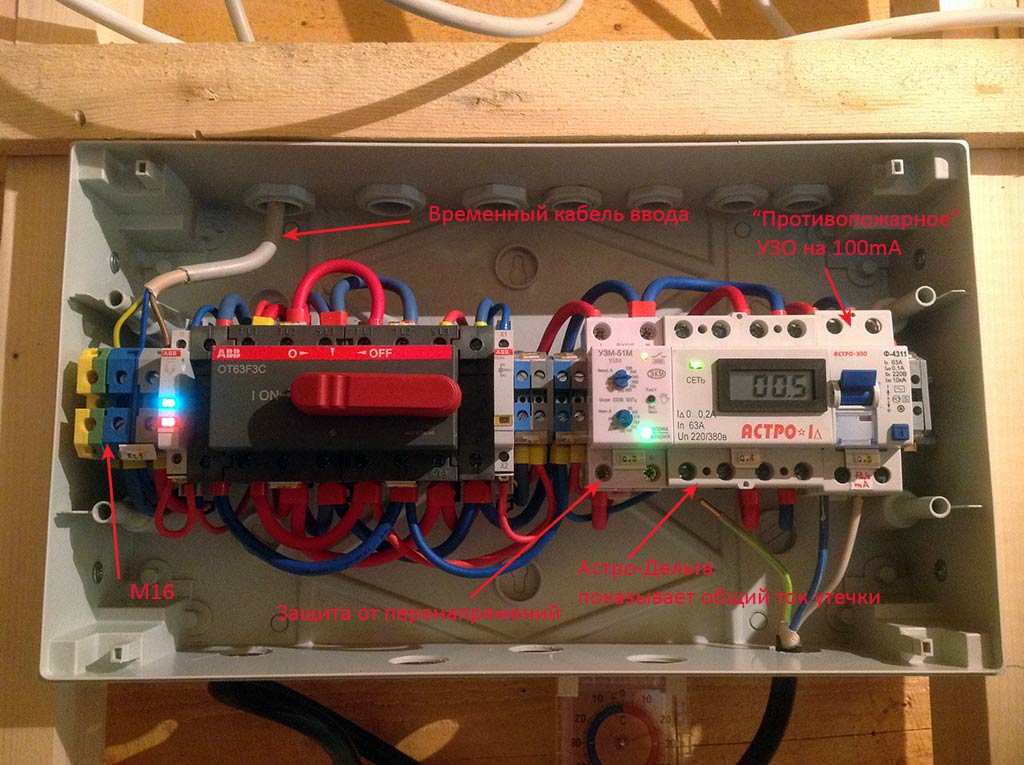

В дом кабель будет приходить в данный распределительный щиток:
Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

И уже после него будет располагаться основной щит.

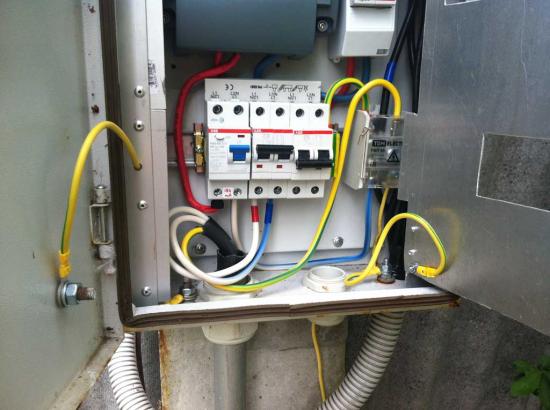

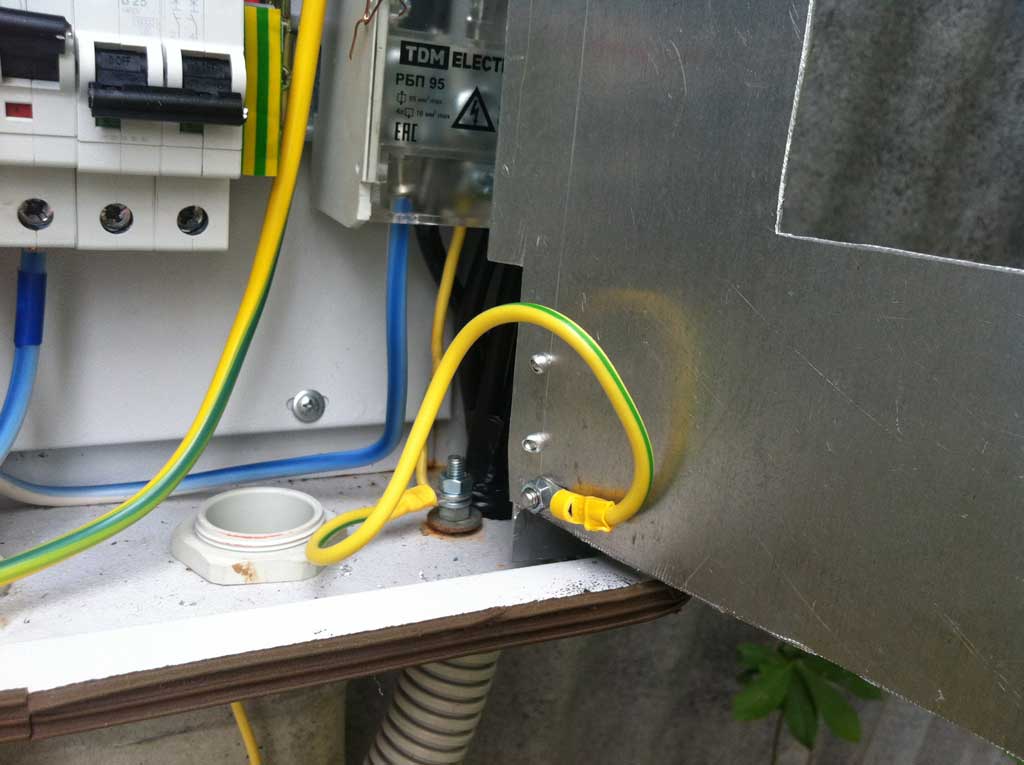

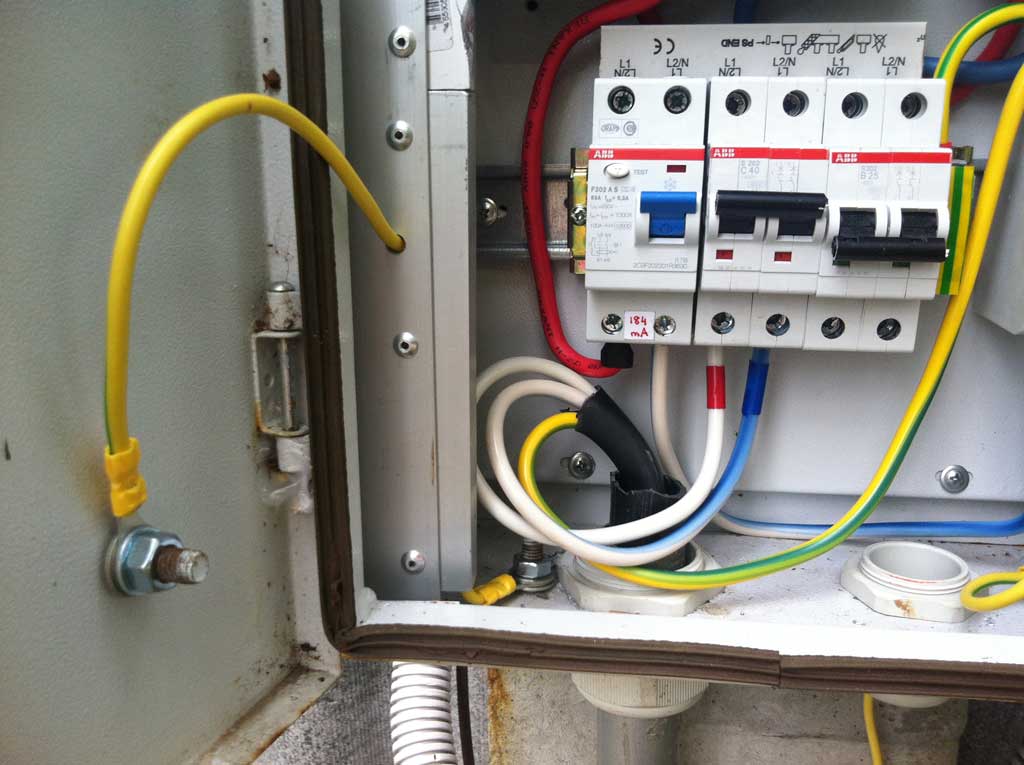

Впоследствии было сделано дополнительное заземление дверц шкафа - как основной, так и дополнительной.

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе

Строительство дачи в СНТ. Часть 33 - Вводной щит на столбе
