Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Дачник

24-06-2016, 18:12
Просмотров: 5120

Ранее я уже описывал процесс замены жиклеров в газовой плите "Дарина" для того, чтобы плиту можно было использовать на балонном газу.

В качестве источника газа будут выступать два газовых баллона по 27 литров каждый - это то, что на данный момент имеется в наличии.
Пустой баллон вести 15-16 кг. Заправленный - около 35 кг.

Баллоны было решено установить на улице прямо напротив предполагаемого места установки плиты на кухне. Ящик для баллонов с газом был выбран для размещения двух больших баллонов - так будет удобнее - и места больше свободного и, при желании, впоследствии можно будет использовать именно большие баллоны с газом.

Должен сказать, что ящик меня разочаровал - был он куплен за 3.000 рублей (цены июня 2016 года).
На сайте он назывался - "Шкаф для двух 50 л газовых баллонов СП уличный".
Размеры - 1100x800x400 мм (ВxШxГ) из нержавеющей стали 1,0 мм

Привлекло то, что он имеет козырек для отсечения дождя.
Продавался ящик для баллонов с газом в разобранном виде в упакованной картонной коробке.

В том же магазине были дополнительно заказаны:

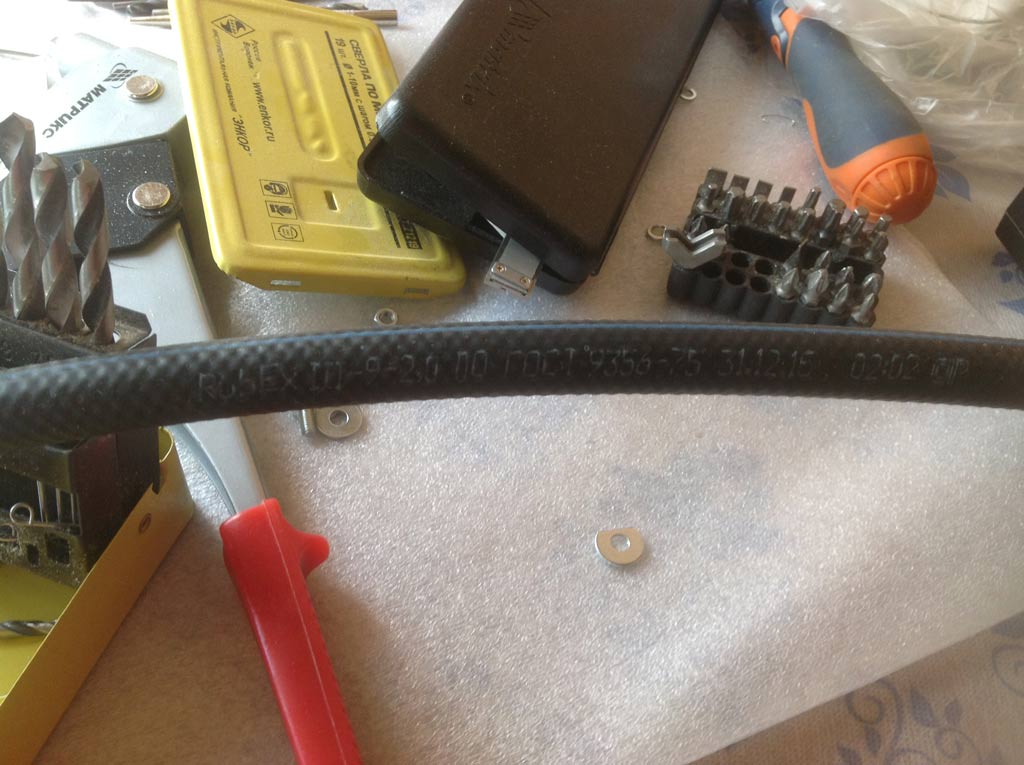

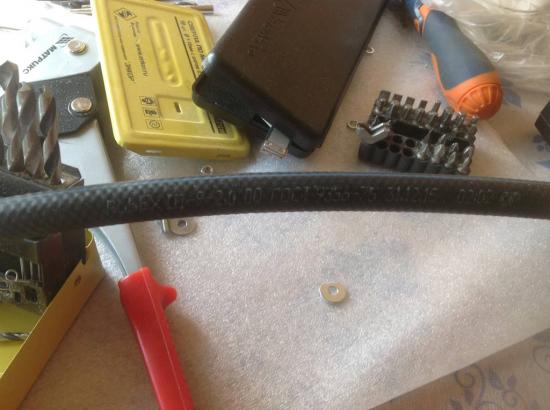

- газовый резиновый шланг 4м (240 руб) - ГОСТ 9356-75 III категории
- газовый редуктор - РДСГ 1 (250 руб)
- хомуты - 12-20мм (по 30 руб за штуку)
- переходники с резьбы 1/2 на штуцер 9мм
- паронитовые прокладки на 1/2
шланг для газа -  ГОСТ 9356-75 III категориишланг для газа - ГОСТ 9356-75 III категории



Когда я начал собирать шкаф для балонного газа мне очень не понравиласть толщина материала - на ощупь как жесть.

Также в качестве крепежа для сборки этого чуда были положены короткие сантиметровые винты с плоской шляпкой и резьбой 5мм и простые гайки к нему.
При этом не было никаких шайб... я уж не говорю о стопорных - граверных шайбах.


Первым делом я заменил винты с плоской шайбой на имеющиеся у меня в наличии болтики под ключ, а в качестве гаек применил самоконтрящиеся гайки. Ну и конечно же использовал шайбы как под головку болтов, так и со стороны гаек.

Еще что не понравилось:
Двери этого щита для газовых баллонов навешиваются по бокам также на болтики 5мм - никаких петель нет и в помине.
Двери можно навешивать как угодно: на любую из сторон - для этого сделаны соответствующие отверстия в дверцах.

Щит собрал с помощью большого металлического угольника чтобы соблюсти угол в 90 градусов.
Дно у ящика цельное, а на стенках боковых, на дверцах и над дверцами имеются вентиляционные отверстия.

После сборки вся конструкция показалась мне достаточно хлипкой. Его предназначение - только спасать баллоны с газом от детских шаловливых ручек и непогоды.

Более того - хлипкость конструкции обеспокоила меня в плане того, что дно этого щита для газовых баллонов выдержит эти самые баллоны, да еще на 27-ми литровые, а пару больших.

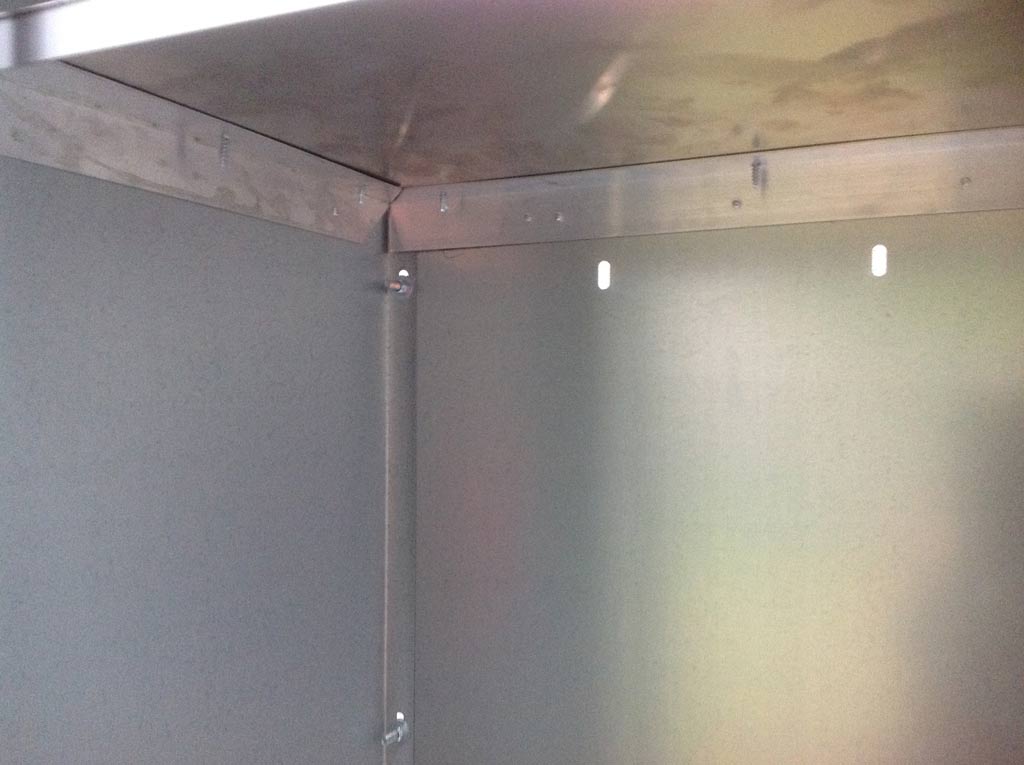

Для начала я в верхней части ящика поставил дополнительную полочку из куска дюралюминия в 1,5мм толщиной который я прикрутил к задней стенке щита и по бокам на алюминиевые уголки, которые были к этим самым боковым поверхностям закреплены вытяжными заклепками 4х8мм.
По переднему краю получившейся полочки я тоже пустил маленький алюминиевый уголок - для придания конструкции большей жесткости.
Получилось достаточно хорошо.


Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

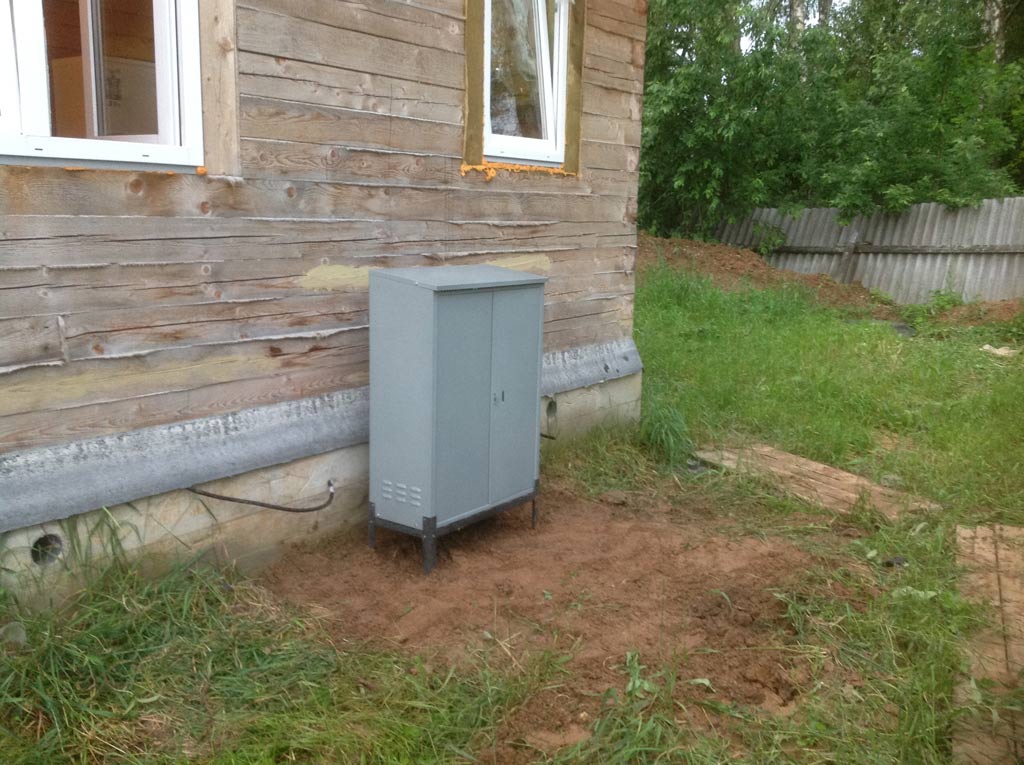

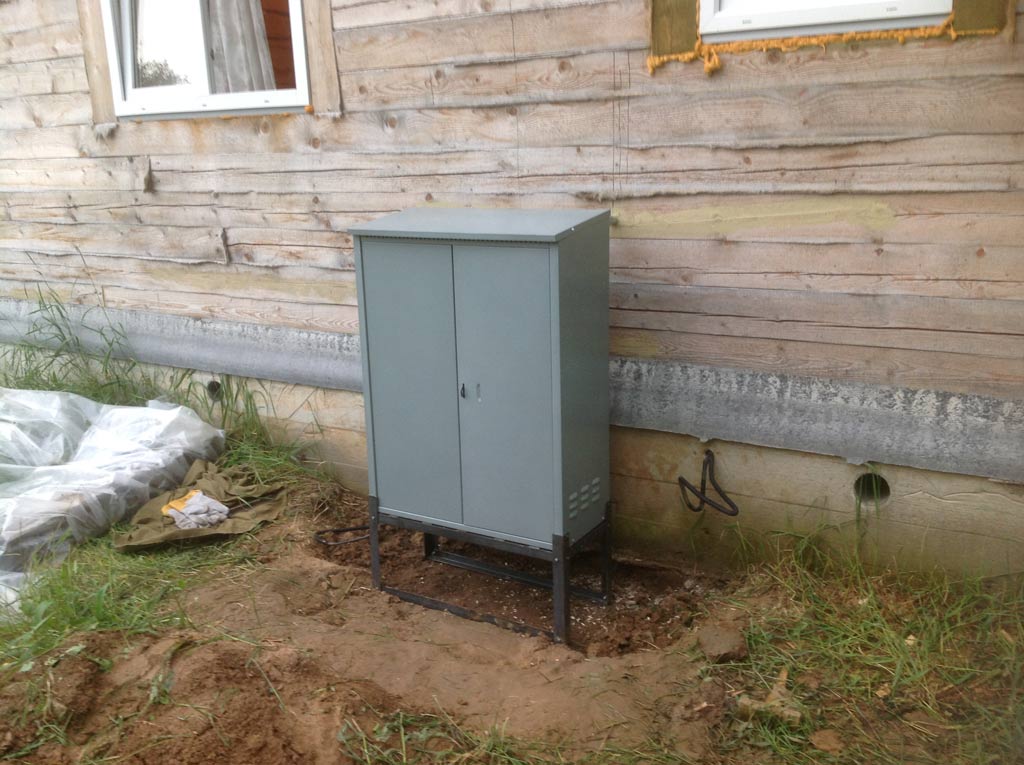

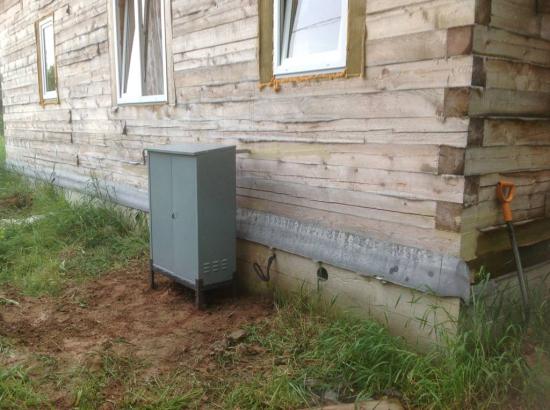

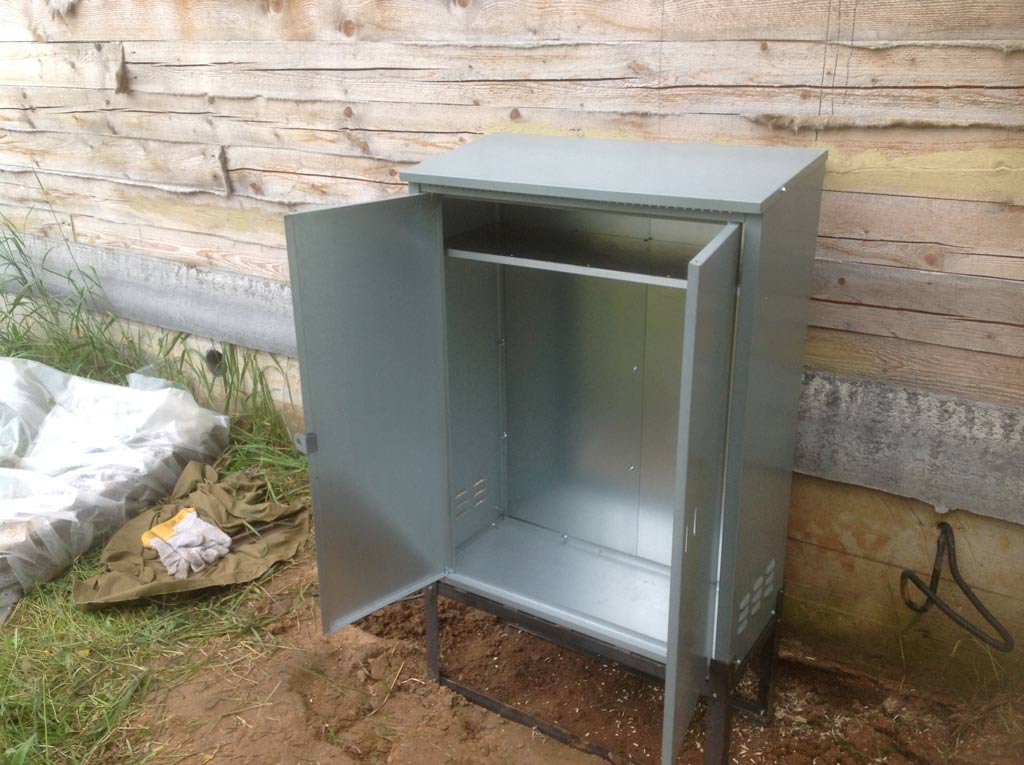

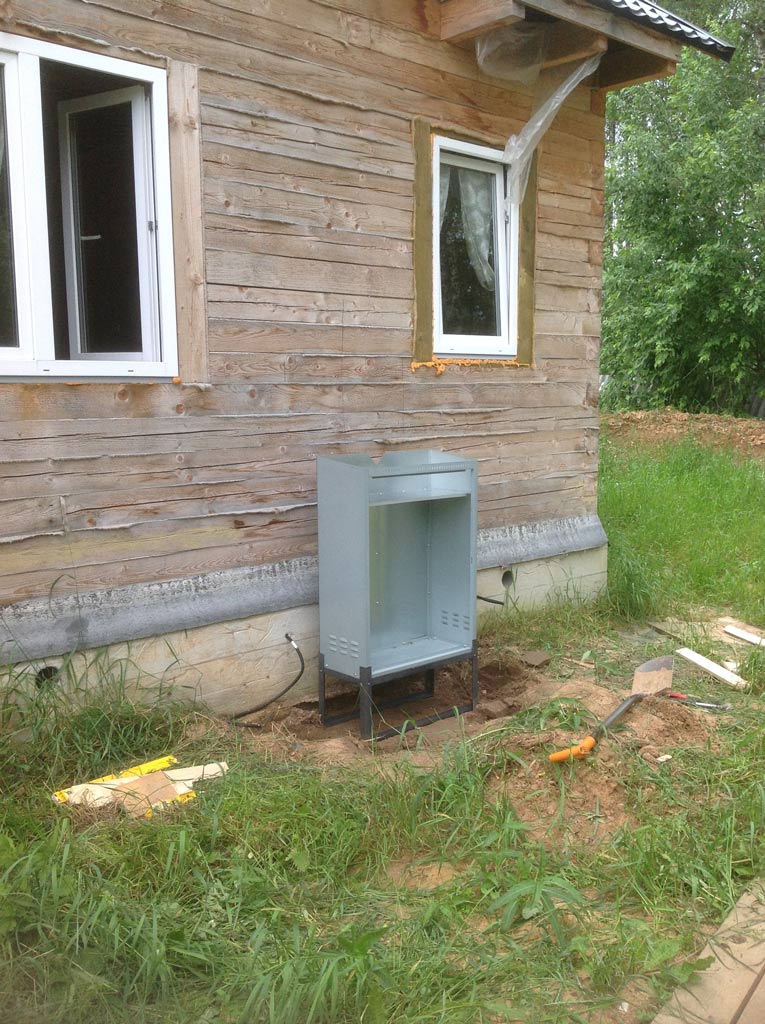

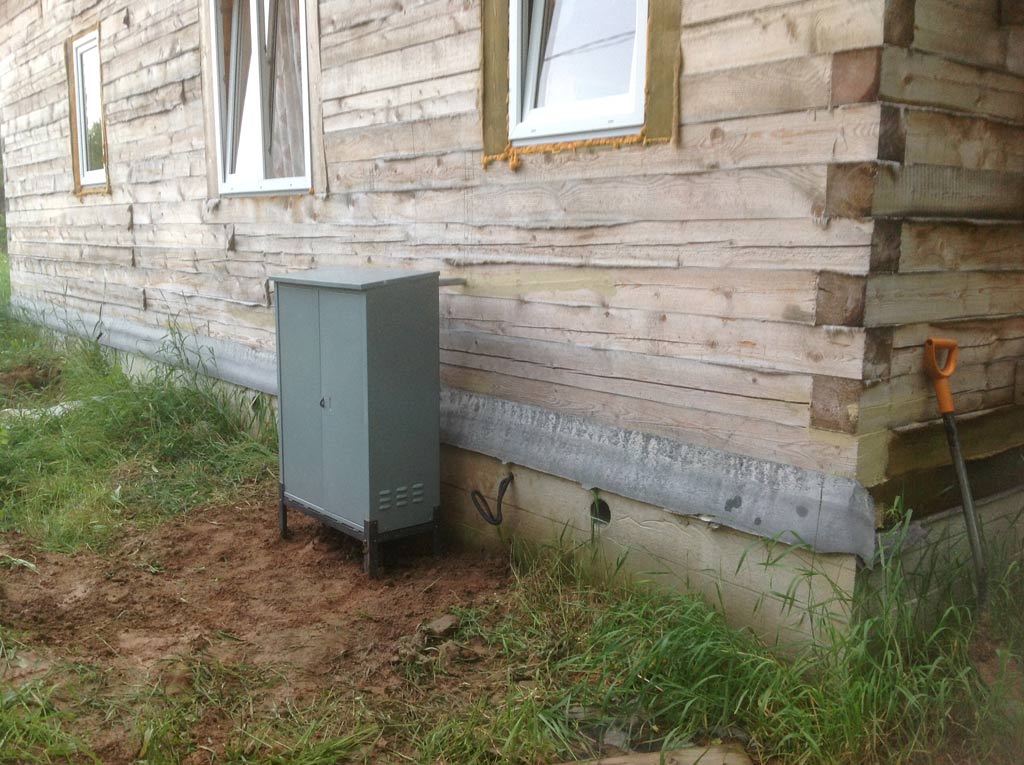

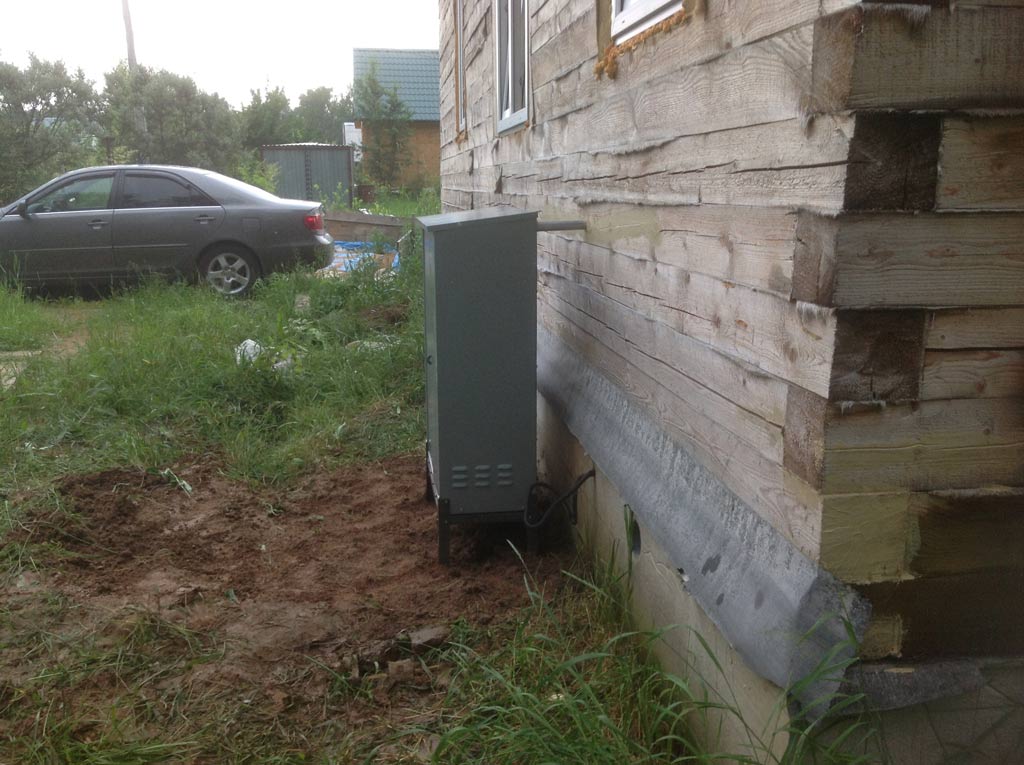

Можно было бы приступать к установке газового шкафа на улице. Но поскольку отмостки вокруг дома у меня еще нету, а временно ставить на землю такой ящик мне не очень хотелось я решил сделать под него более капитальное основание.

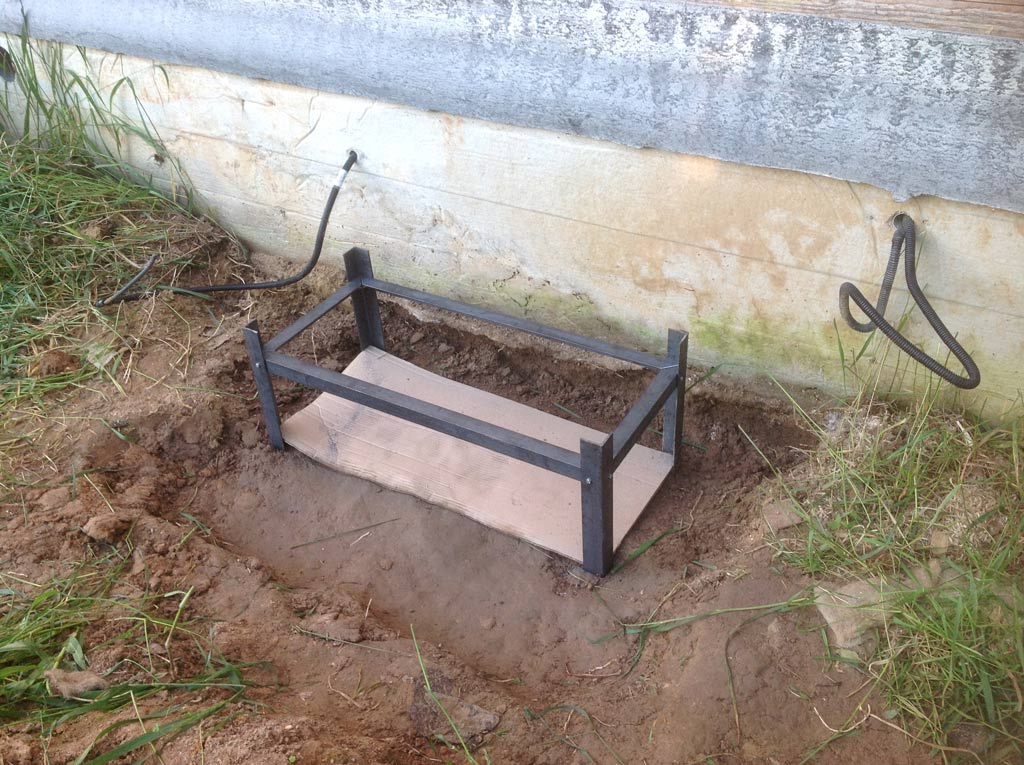

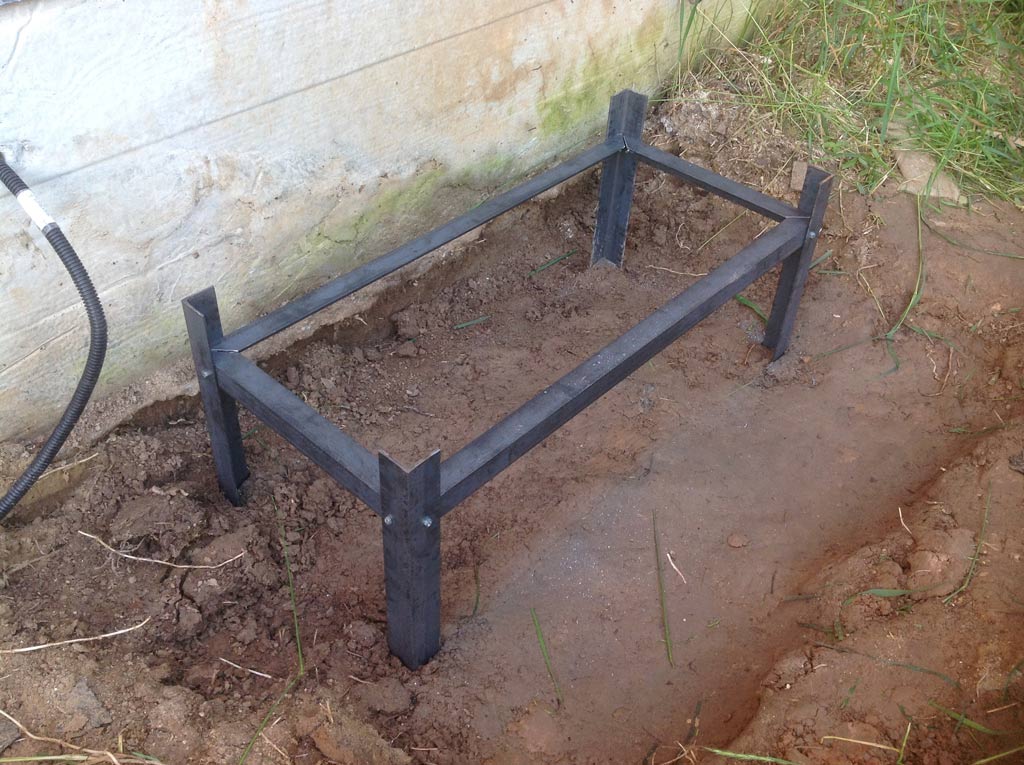

В землю были вбиты металлические уголки 40х40 мм с таким расчетом, чтобы внутрь них спокойно бы вошел мой металлический ящик.
Уголок 6м был куплен на рынке и разрезан там по 3 метра - так и отвез его на седане на дачу - внутри салона авто от лобового окна до багажника с разложенными задними сиденьями как раз чуть более 3-х метров.

Уголки были распилены по 1,5 метра и заострены.
В землю (суглинок) эти штыри забивались с помощью ранее изготовленной "приблуды" для забивания уголков перфоратором - об этом я уже писал ранее.

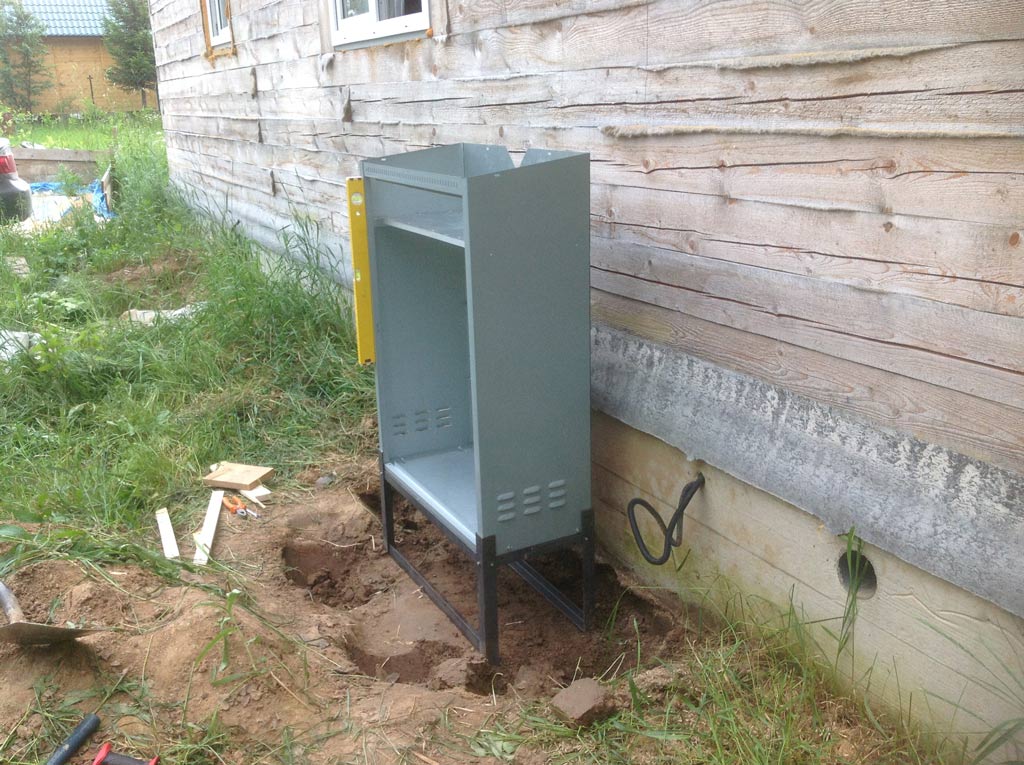

Уголки забивались с таким расчетом, чтобы ящик с газовыми баллонами отстоял от цоколя дома где то на 15 см, чтобы после отделки это расстояние было чуть поменьше.

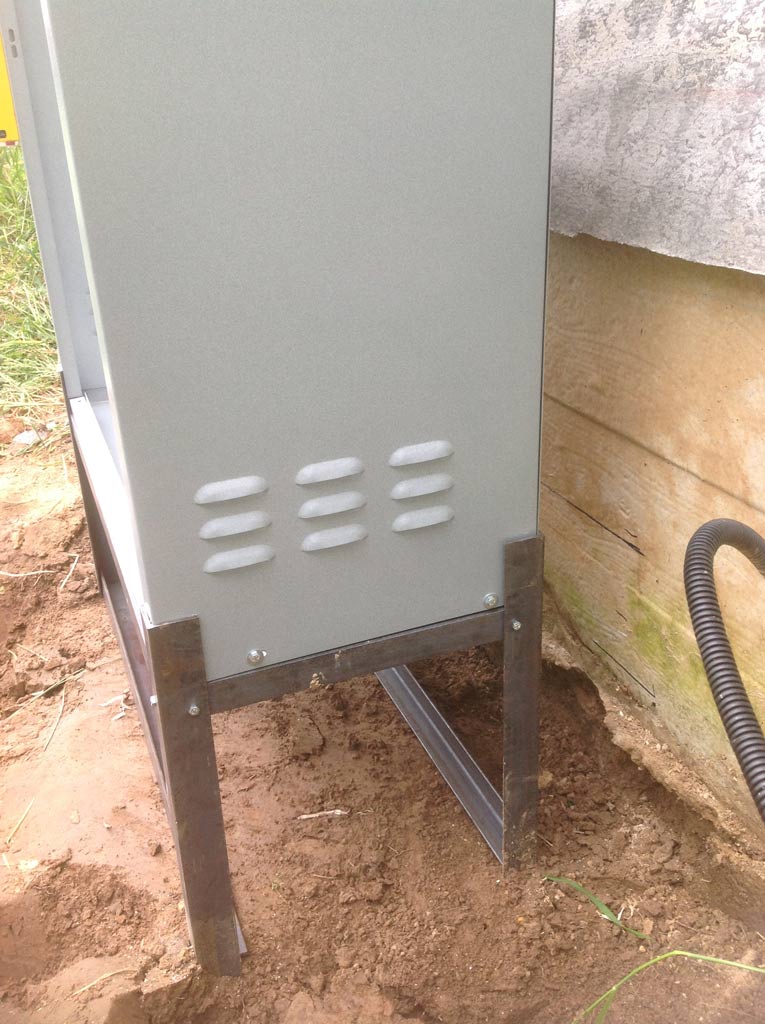

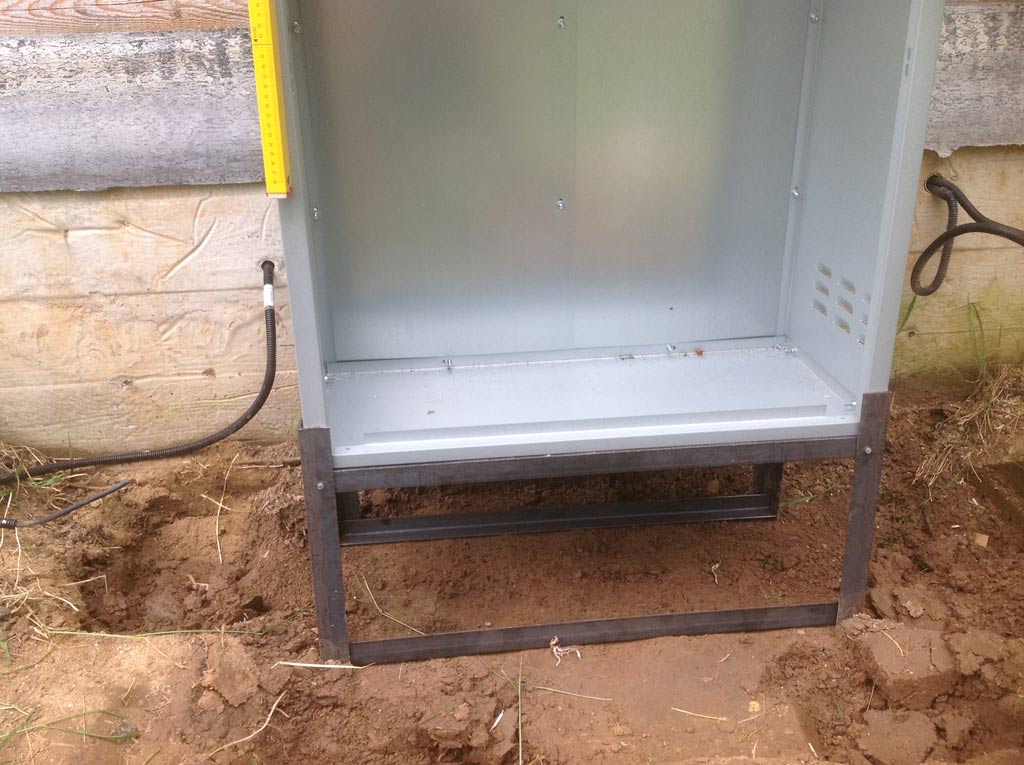

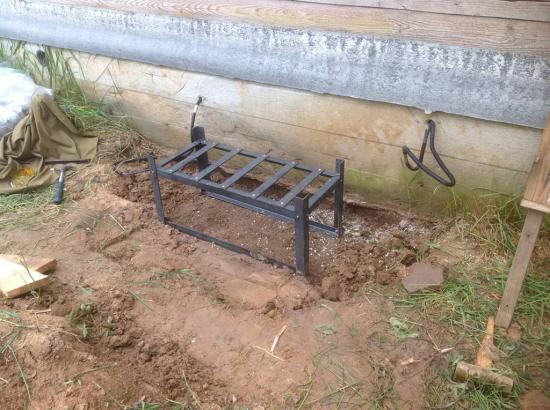

В землю уголки забивались на глубину где то 1м30см. Над землей уголок будет выступать на уровне 15см - чтобы можно было сделать потом подставку забетонированную, далее по периметру этих забитых уголков я прикрутил отрезки уголка 30х30мм и на них уже прикрутил несколько полос 4х40мм для того, чтобы усилить дно собранного ящика.

Получилось достаточно жестко.
Сварки под рукой не было, по этому все крепления сделал на болтиках 5мм.
Конструкция получилась съемной - можно будет разобрать при необходимости.

Дополнительно было сделано:

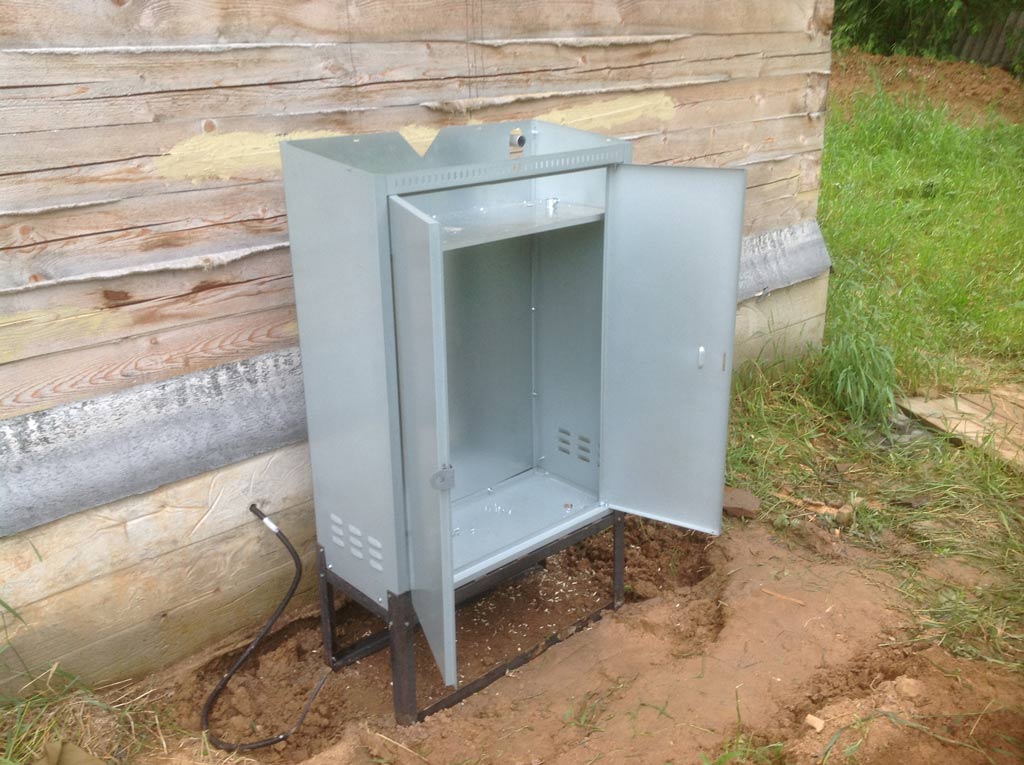

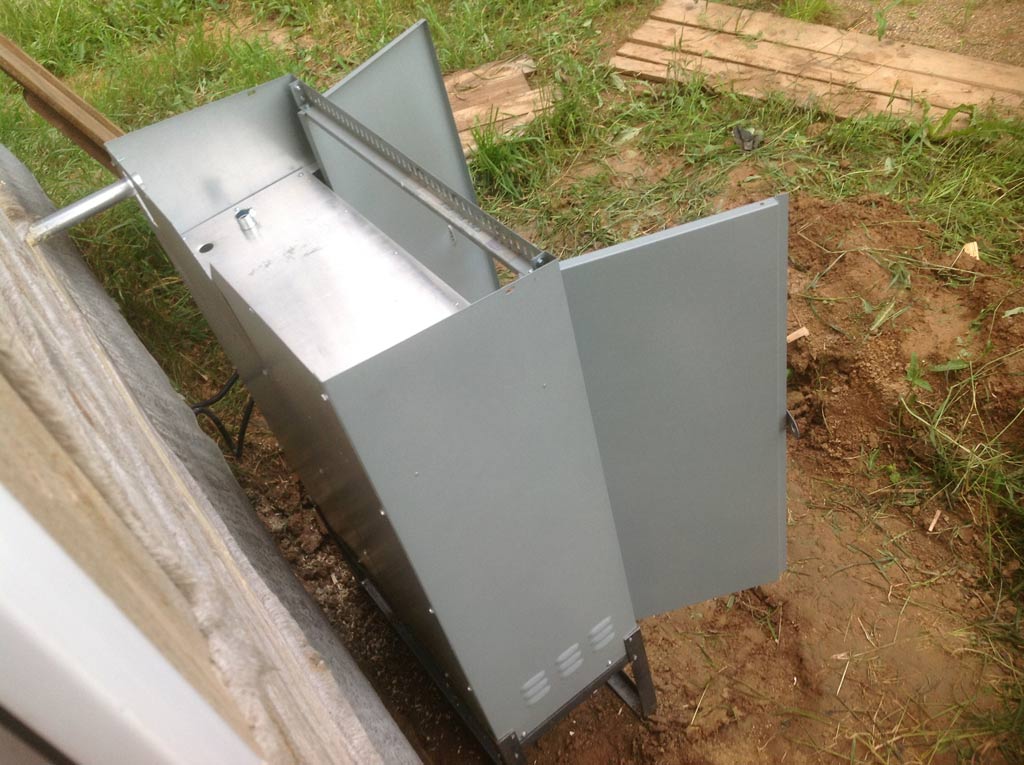

- в выступающих уголках просверлил сквозные отверстия вместе со шкафом 5мм и закрепил ящик к самим уголкам.

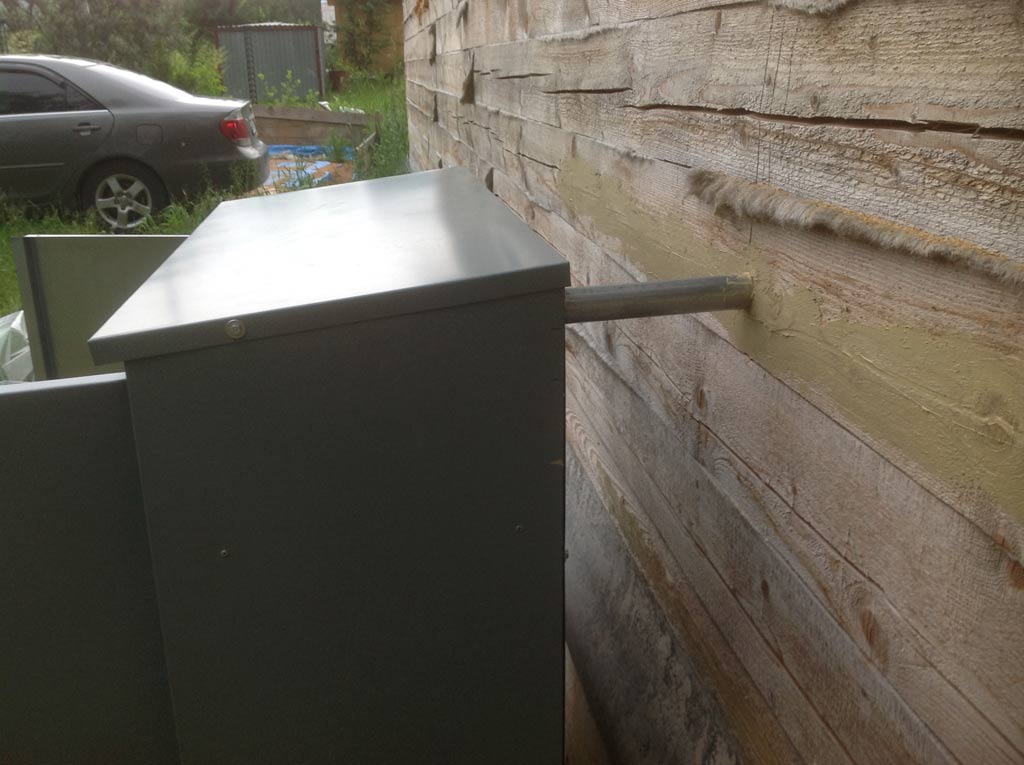

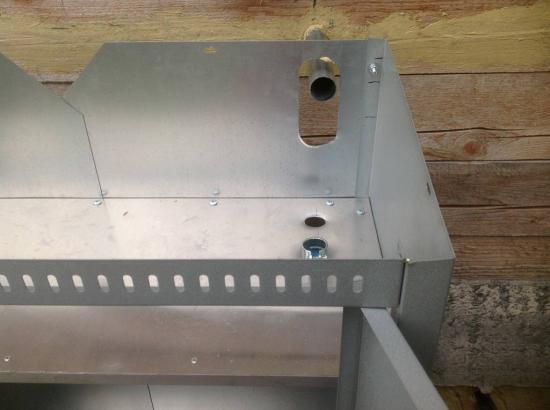

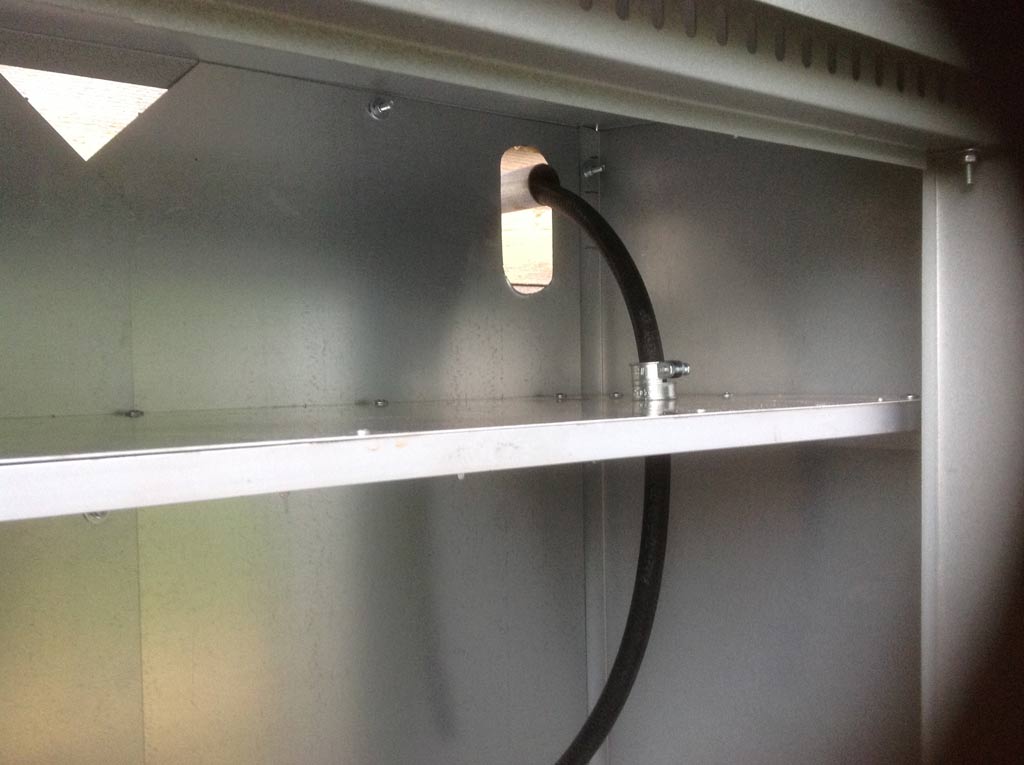

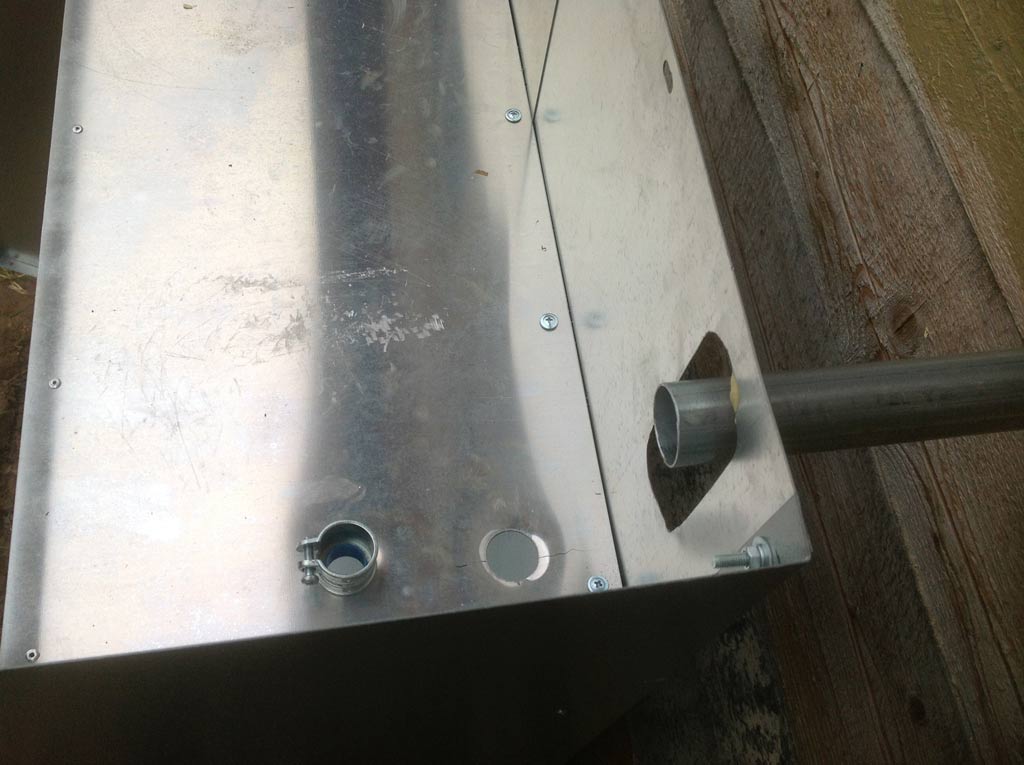

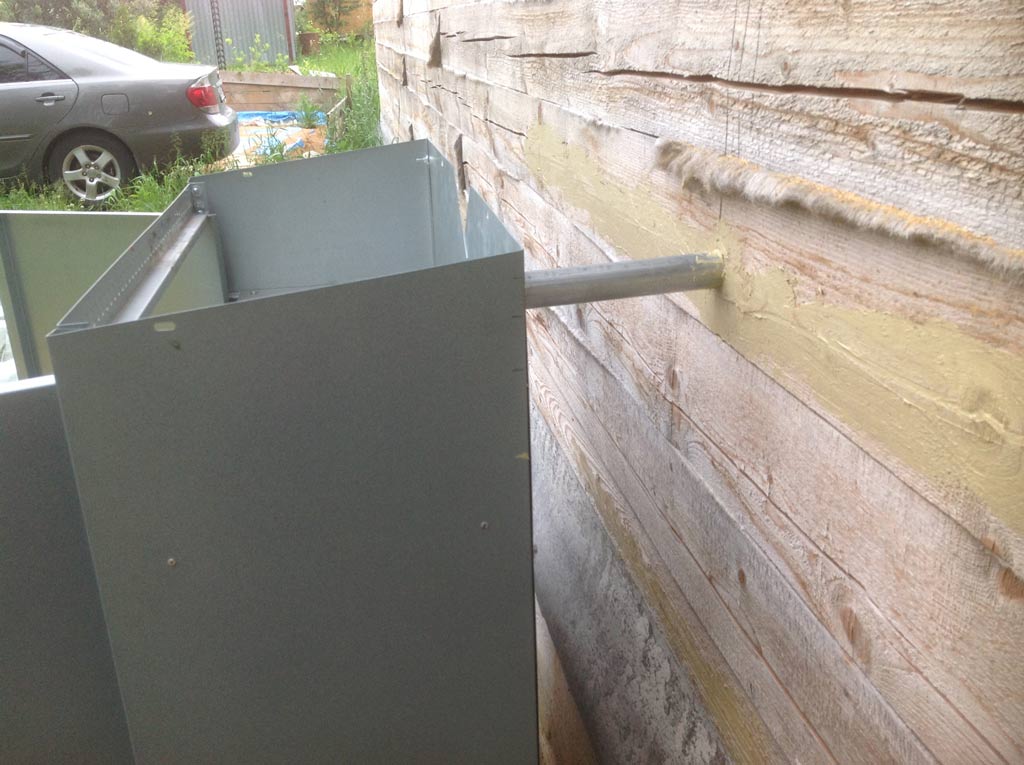

- в задней стенке ящика выпилил вертикальное отверстие с запасом для ввода трубы из шкафа непосредственно в дом, чтобы возможные подвижки грунта не гнули ввод газа в дом.

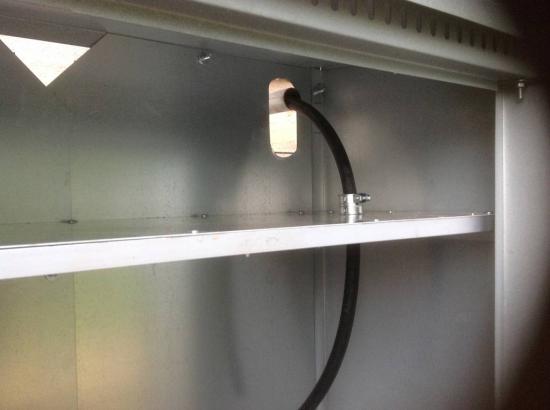

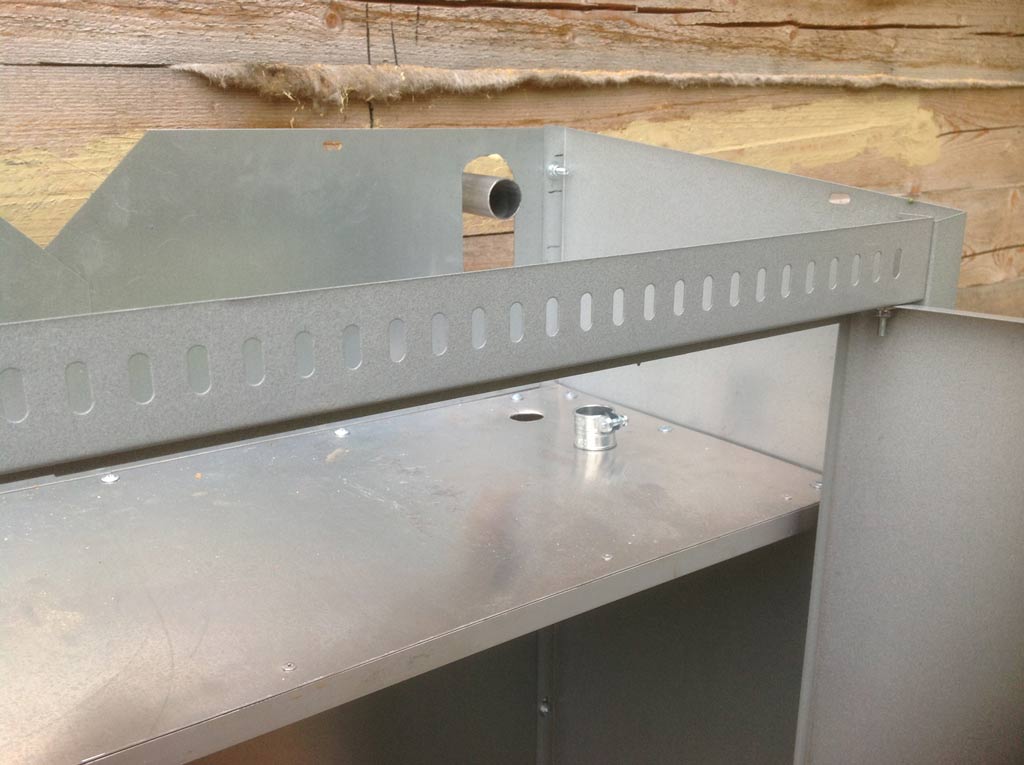

- в полочке которую дополнительно сделал в ящике также просверлил отверстие чтобы шланг газовый легко проходил до баллонов.

Ввод газового шланга делал сбоку ящика, а не по центру.

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице

Строительство дачи в СНТ. Часть 30 - Установка газового шкафа на два больших баллона на улице



О вводе газа из ящика с баллонами в дом будет написано далее.
