Замена жиклеров для балонного газа на плите Дарина

Дачник

17-06-2016, 16:48
Просмотров: 13910

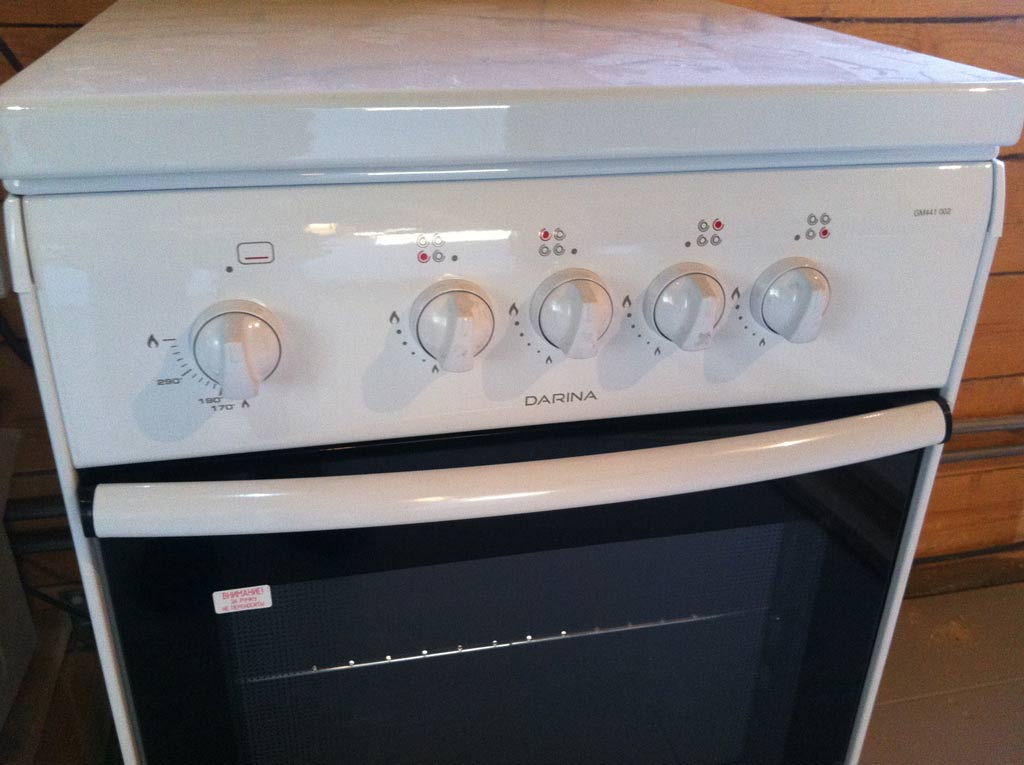

Для дачи купили четырех комфорочную плиту "Дарина" 1А GM 441 002W
На июнь 2016 стоила нам она 9.500 руб с доставкой.

Размеры плиты: 50 х 51 х 85

Для того, чтобы плита нормально работала на балонном газе необходимо в плите поменять имеющиеся сопла - жиклеры на другие, предназначенные для работы именно на балонном газу.

Эти жиклеры можно приобрести сразу набором в магазине или, в моем случае, данные жиклеры уже имелись в комплектации плиты.
Что самое интересное, как сказали продавцы, данные жиклеры не всегда поставляются с плитой...

Плиту мы выбрали самую простую - без электроподжига: "Дарина" 1А GM 441 002W

Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина


Руководство пользователя на газовую плиту Дарина - Rukovodstvo-po-ekspluatacii-DARINA-GM441.pdf [2,39 Mb] (cкачиваний: 122)

Последовательность шагов для замены жиклеров - сопел для работы плиты "Дарина" от балонного газа.

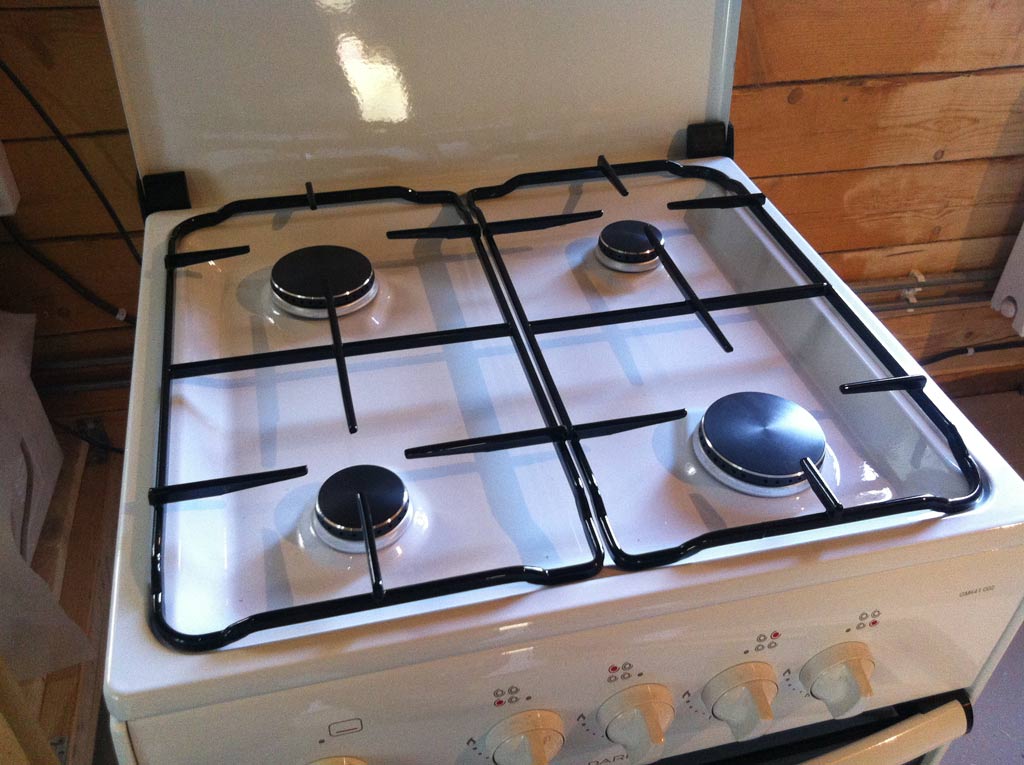

Открываем верхнюю крышку и снимаем две решетки и горелки:
Замена жиклеров для балонного газа на плите Дарина

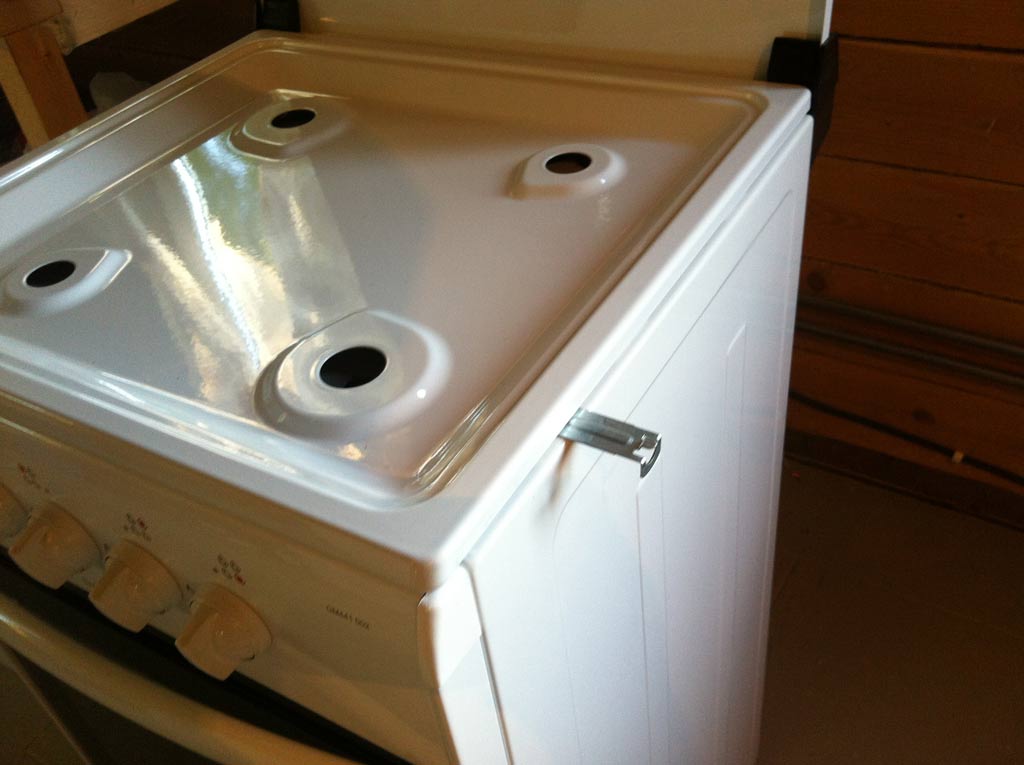

Теперь надо снять стол плиты.

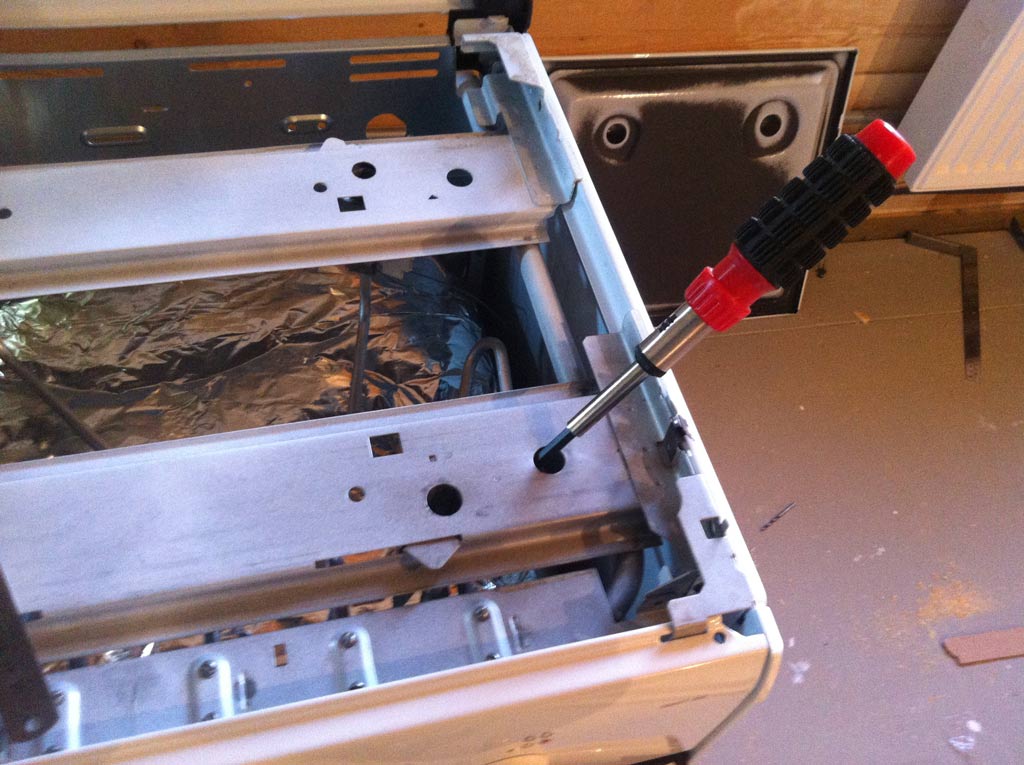

Для этого используем входящие в комплект поставки "упоры" или же можно использовать обычную шлицевую отвертку которой нажимается плоская полоска-пружина которая удерживает стол плиты с правой и с левой сторон.

Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина


Вставляем упоры по обе стороны стола плиты и слегка нажимаем по направлению "вглубь" плиты.
Защелки освобождаются и стол плиты Дарина можно легко снять. При установке стола плиты надо также сперва нажать на зажим отверткой или упором и защелкнуть стол на прежнее место.

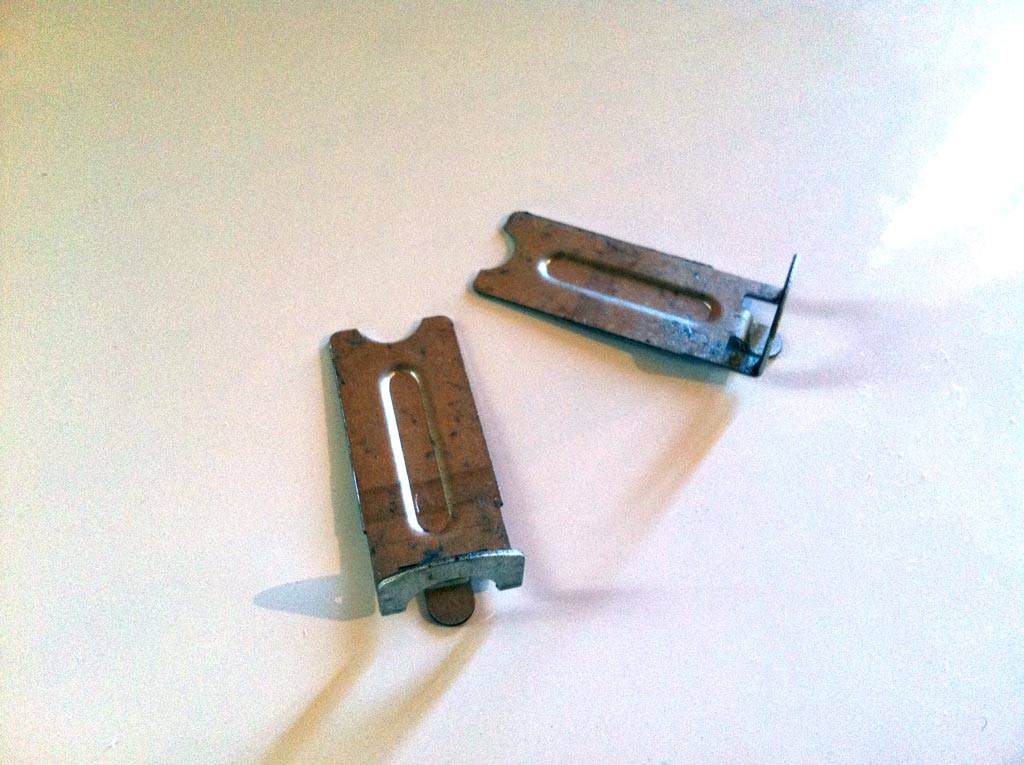

Упоры из поставки плиты Дарина
Замена жиклеров для балонного газа на плите Дарина

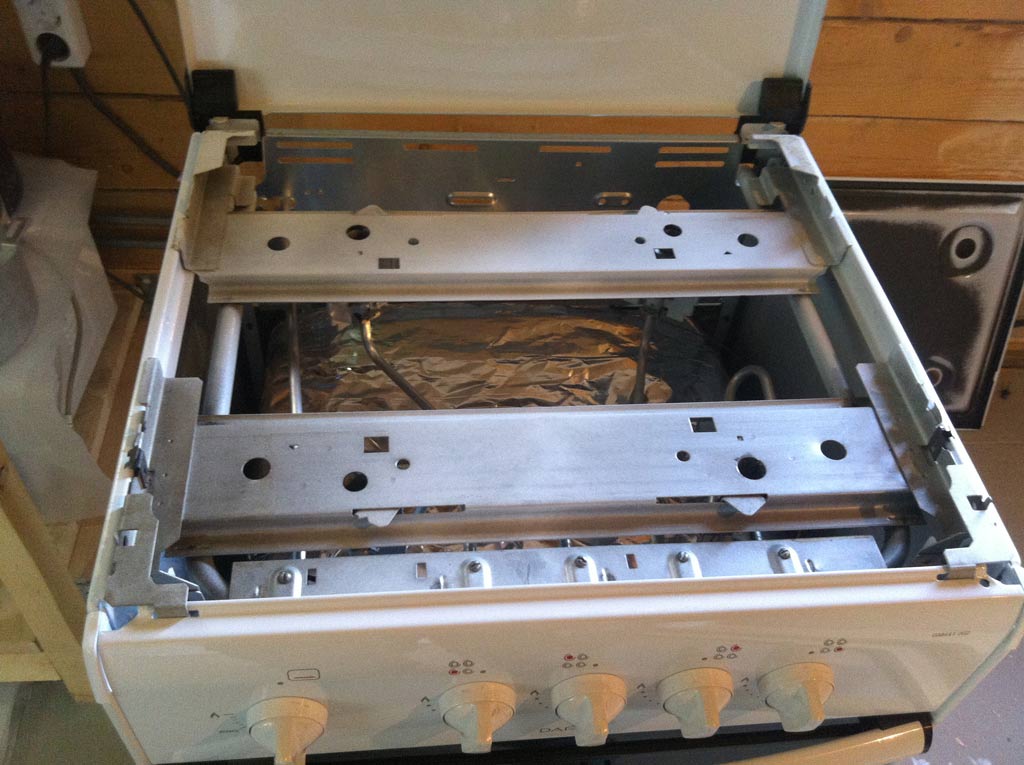

После снятия стола плиты нам открывается внутренняя разводка по которой мы легко находим нужное нам расположение жиклеров.

Плита Дарина имеет:

- две стандартные конфорки: передняя левая и задняя-правая имеющие жиклеры (сопла) под номером 113 и
- две конфорки повышенной мощности: задняя-левая и передняя-правая имеющие жиклеры под номером 101

Согласно таблице из руководства пользователя для перевода плиты Дарина на работу от балонного газа необходимо:

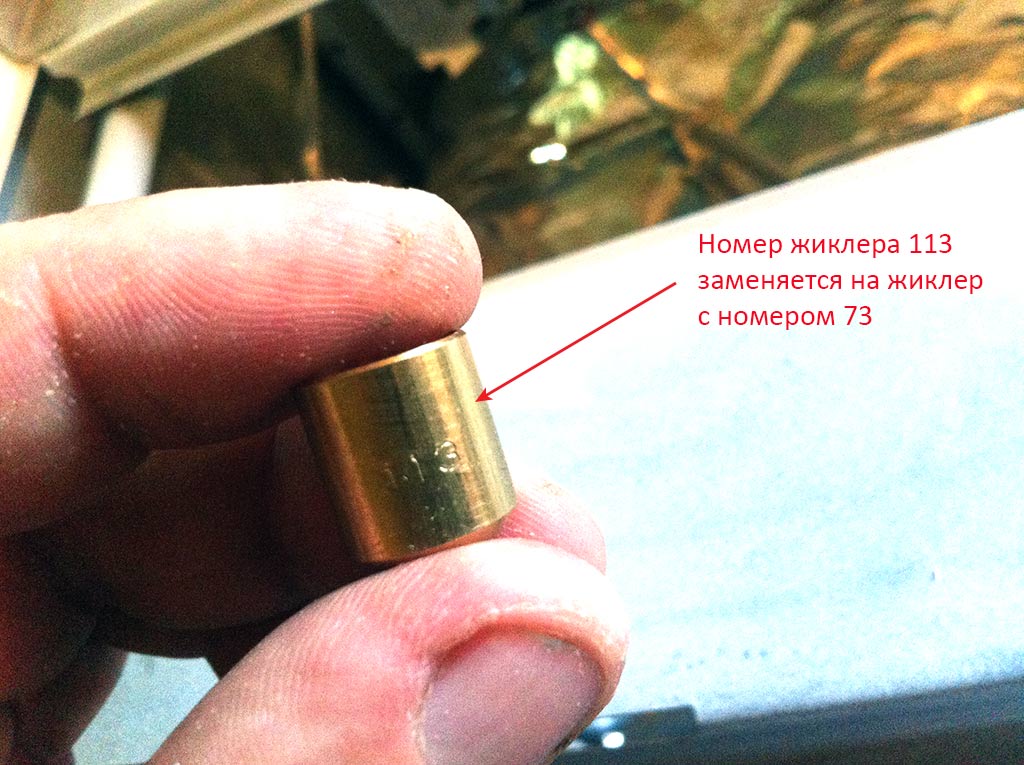

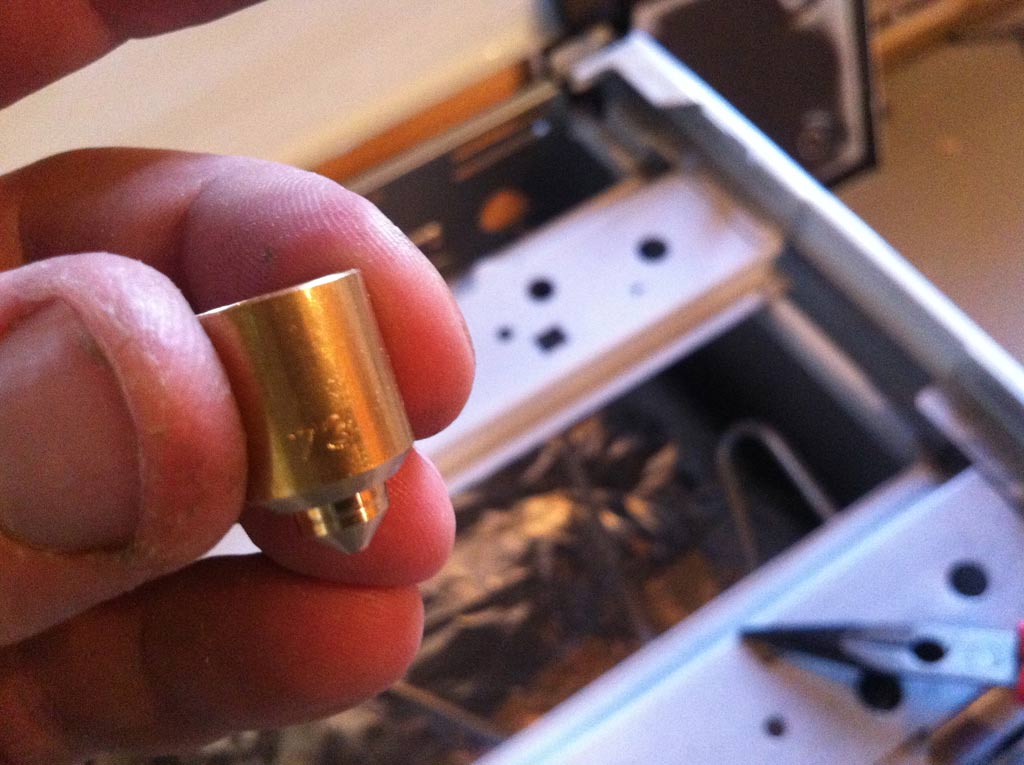

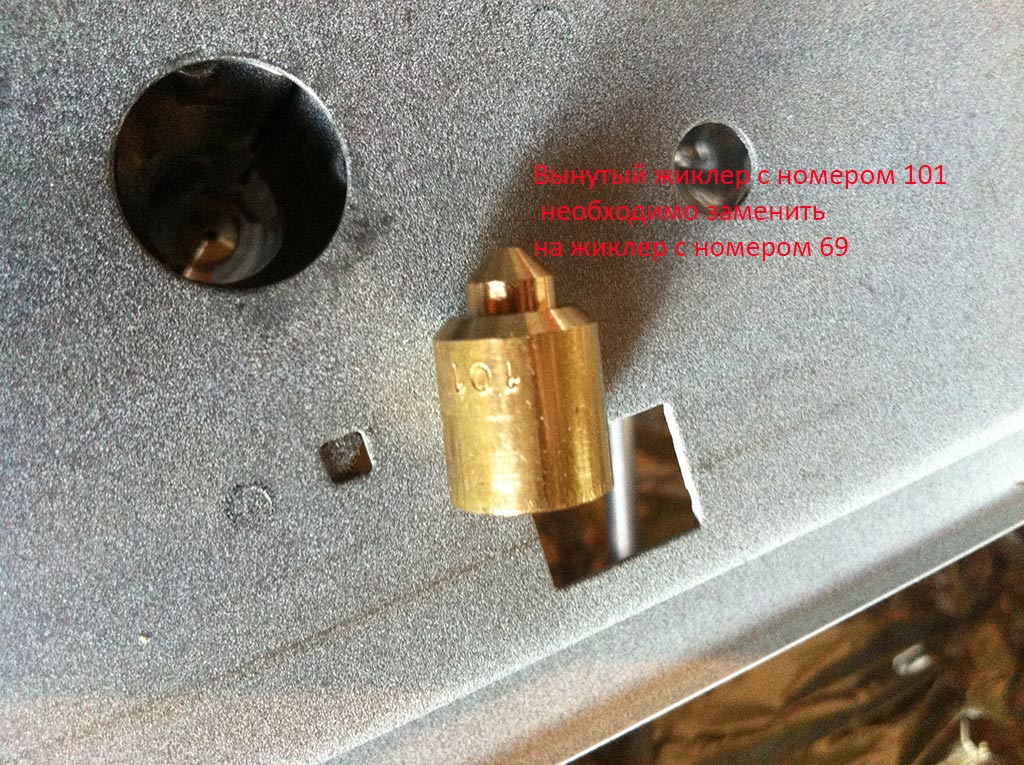

- жиклеры с номером 113 заменить на жиклеры с номером 73 и

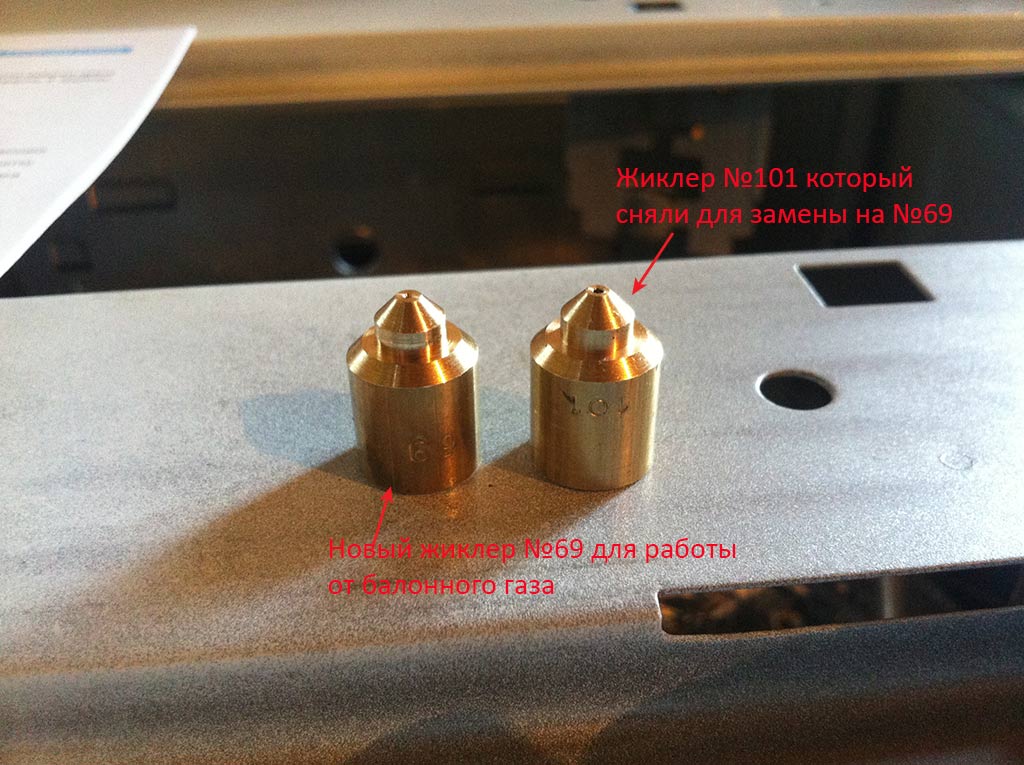

- жиклеры с номером 101 зам енить на жиклеры с номером 69
Замена жиклеров для балонного газа на плите Дарина


Данные жиклеры имеются в стандартной комплектации плиты Дарина. Также там имеются винты для точной регулировки горения которые (винт малого пламени - ВМП), по хорошему, тоже необходимо заменить на соответствующие.
Эти винты подстраиваются так, чтобы при минимально возможном пламени указанном на рукоятке плиты пламя не гасло. Как правило такой проблемы при переводе плиты на балонный газ не должно возникать.

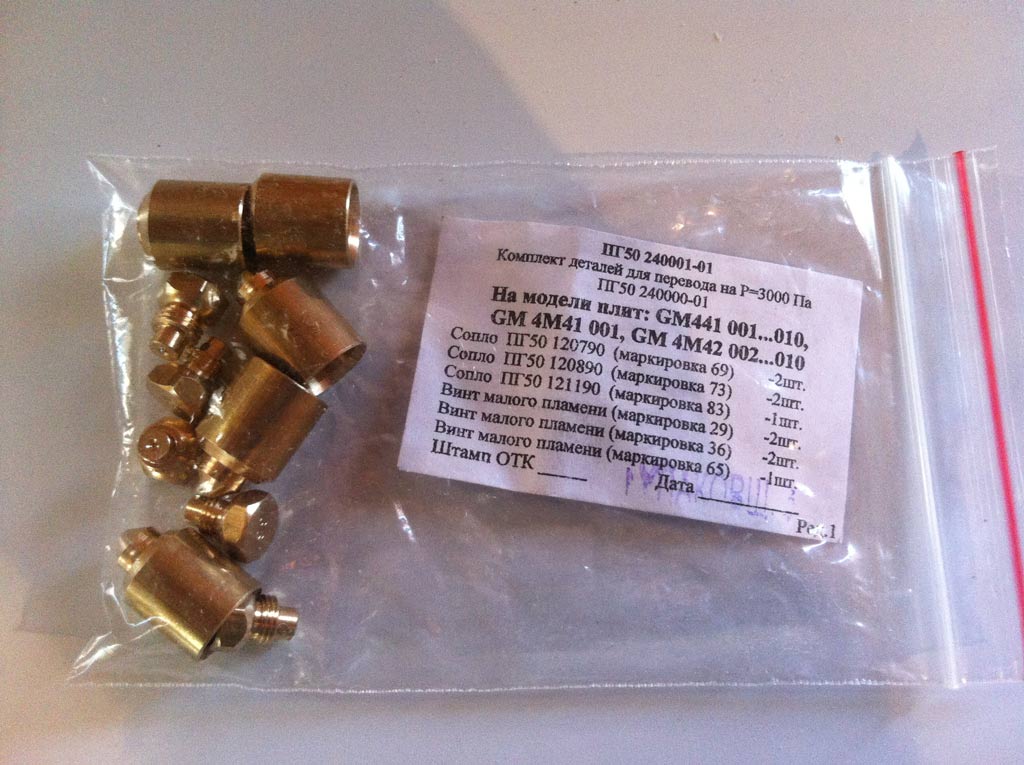

Стандартный комплект жиклеров:
Замена жиклеров для балонного газа на плите Дарина

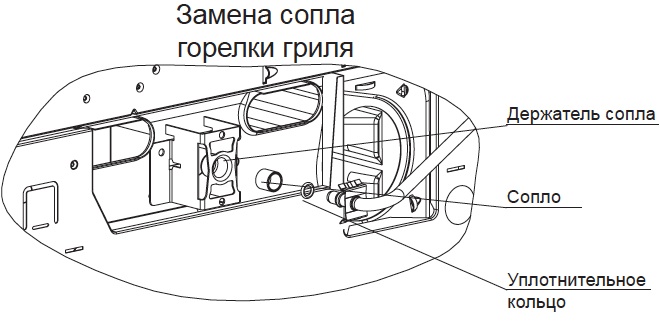

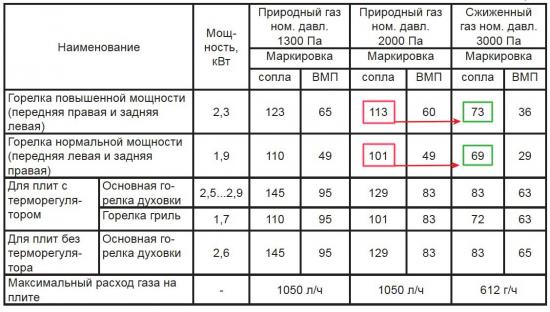

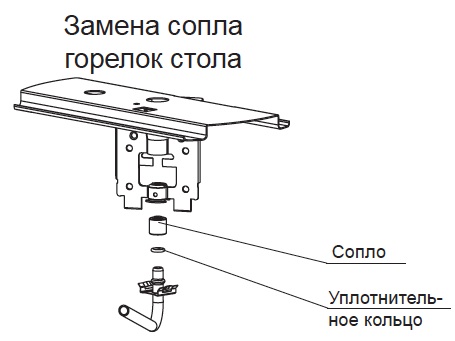

Схема замены жиклеров из руководства пользователя:
Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина

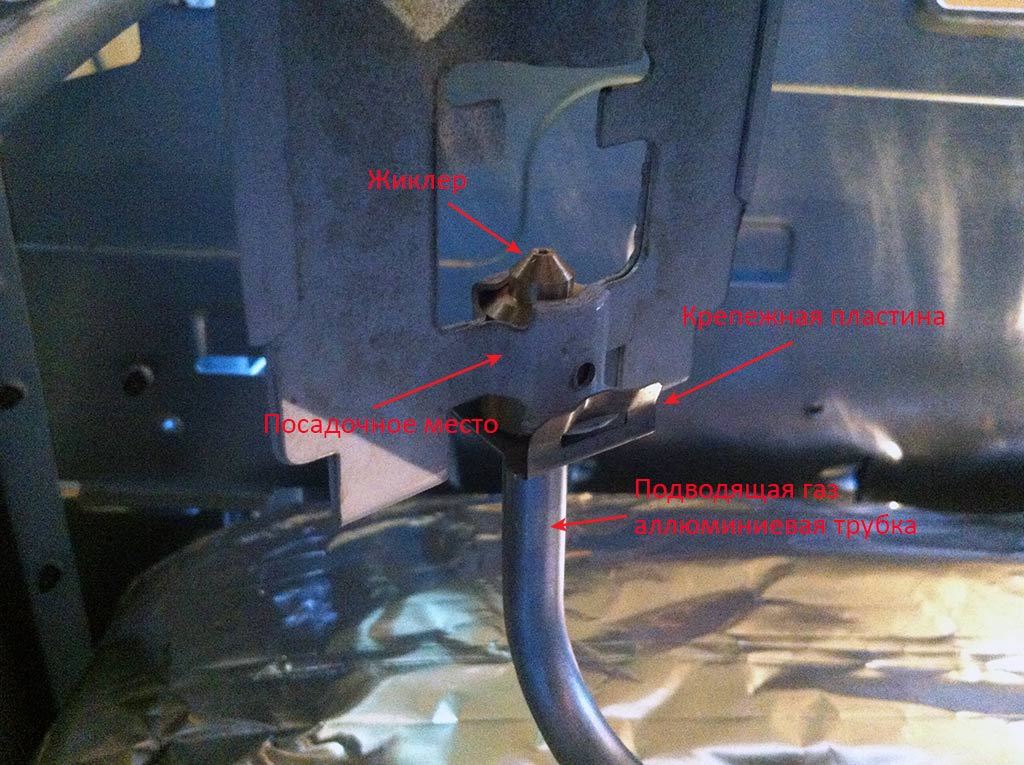

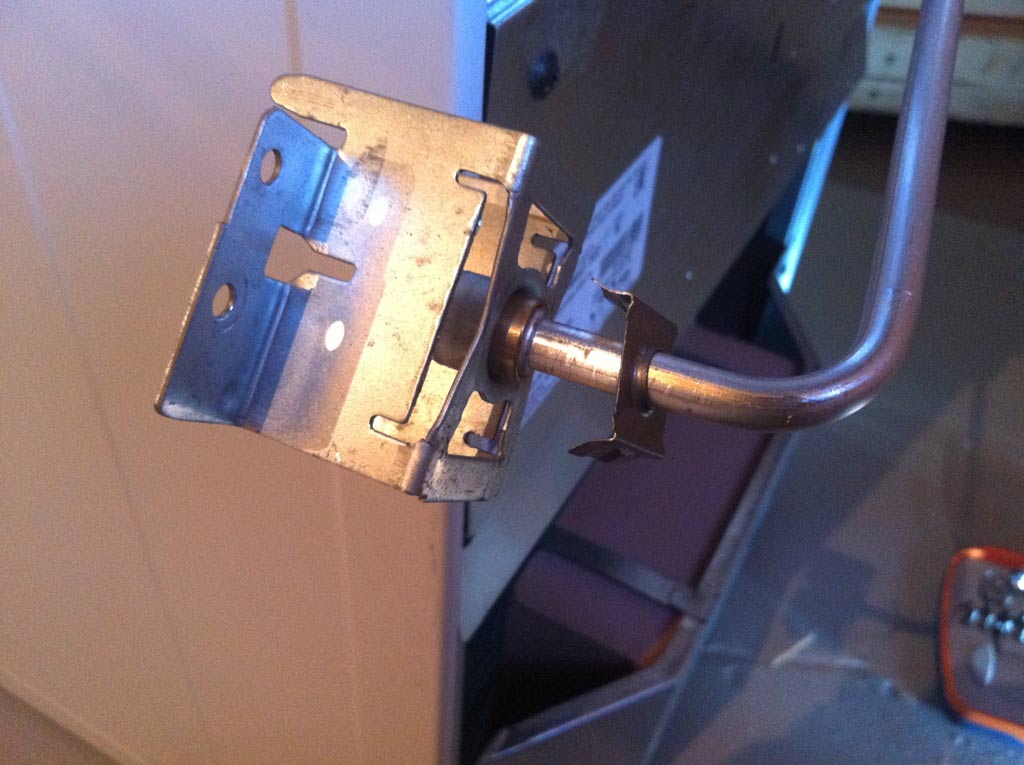

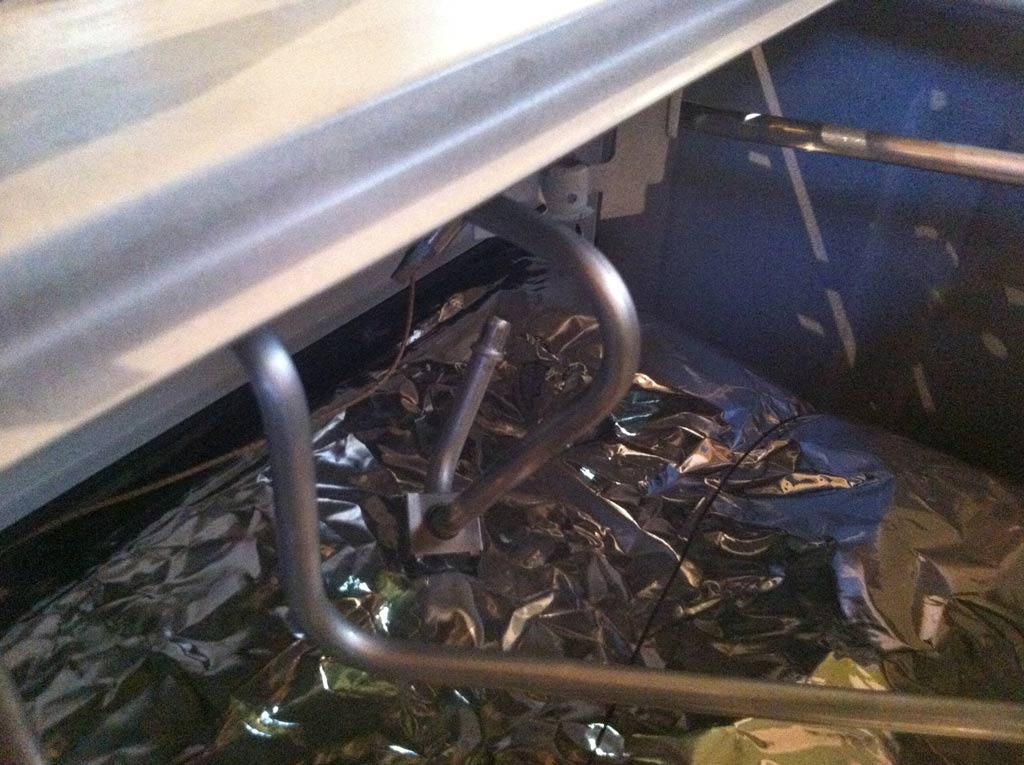

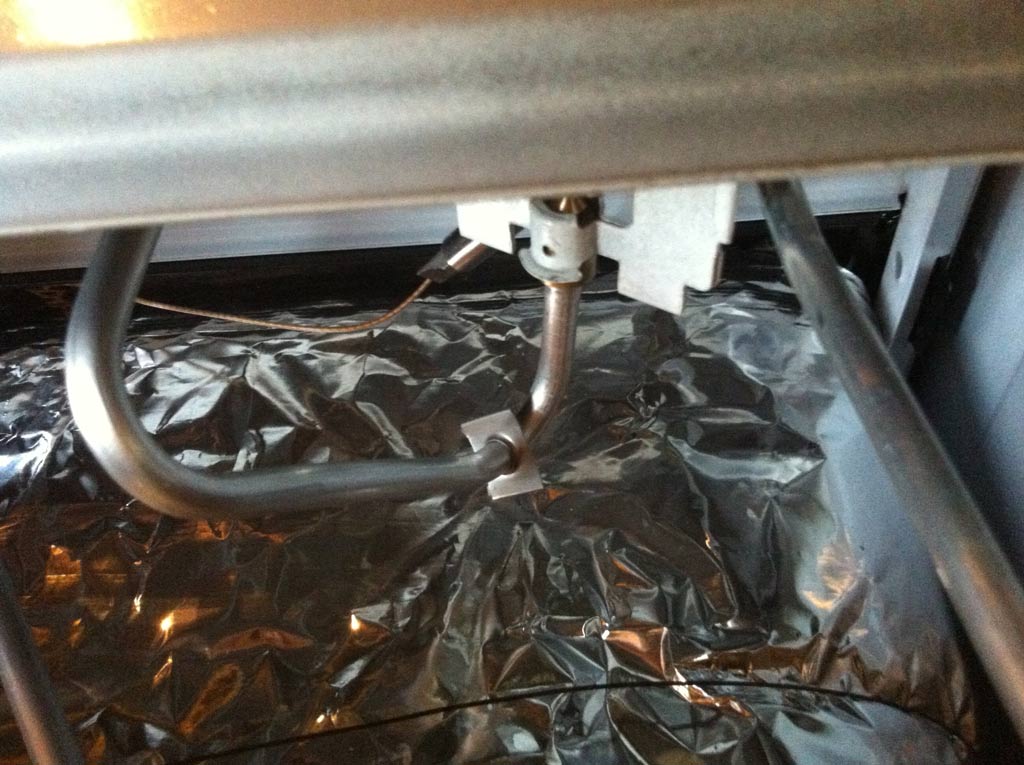

По подводящим газ трубкам находим посадочные места жиклеров. Они крепятся квадратными скобками которые надо снять.
Для этого можно использовать плоскую отвертку которой подцепляется крепление скобы с одной и с другой стороны. После того, как скобка "отщелкивается" она остается на подводящей газ трубке и ее (трубку) можно легко отвести из посадочного места вместе с жиклером который нужно поменять.


Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина

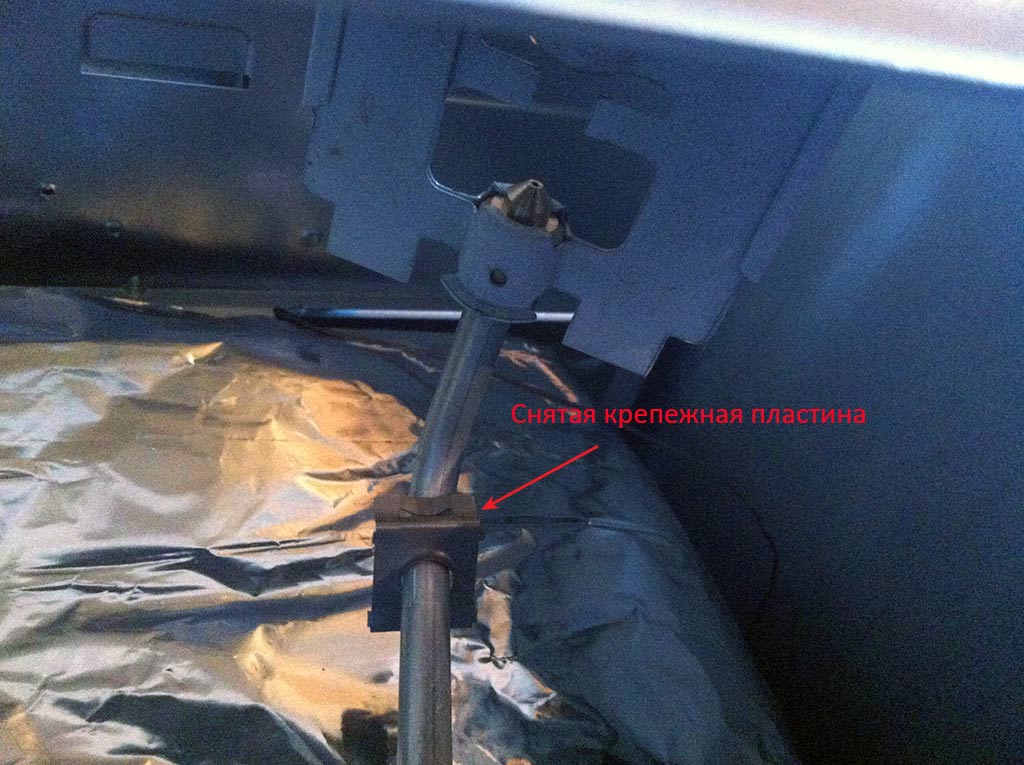

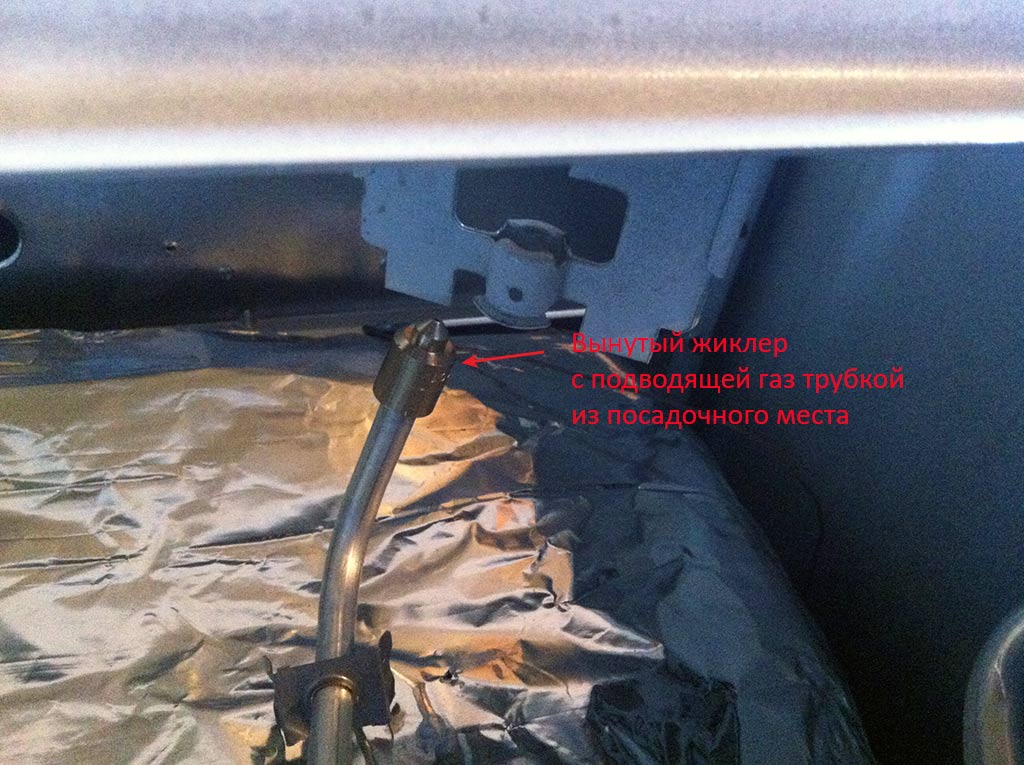

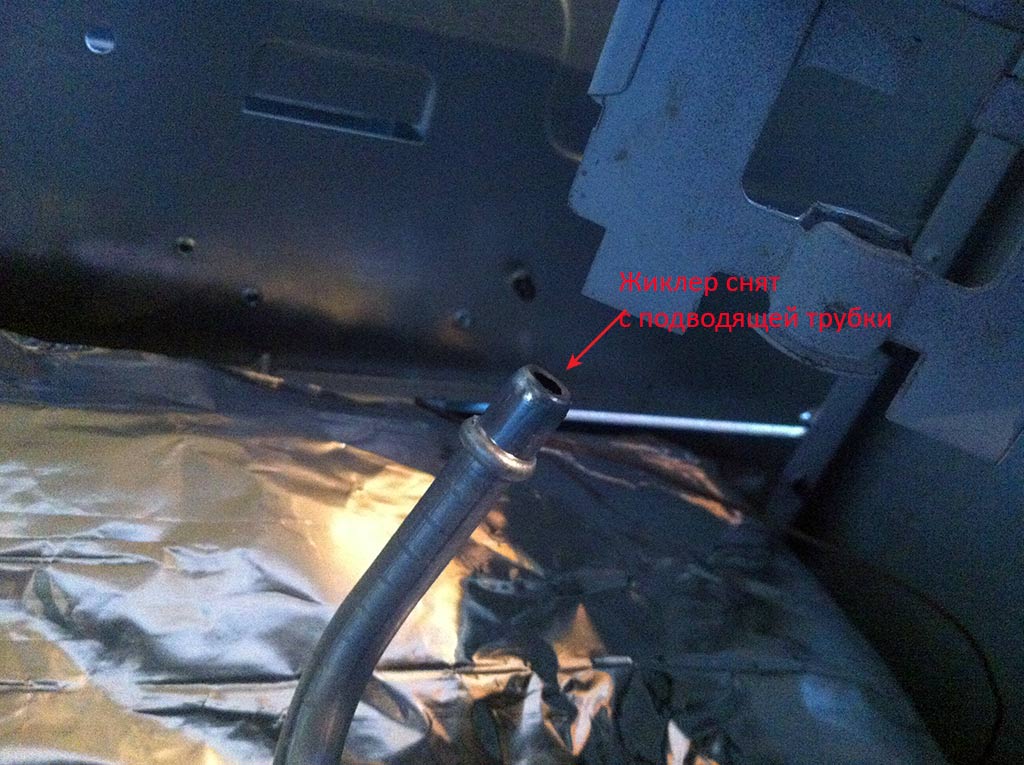

Отщелкиваем крепежную пластину, отводим трубку с жиклером вниз из посадочного места и аккуратно снимаем сам жиклер.

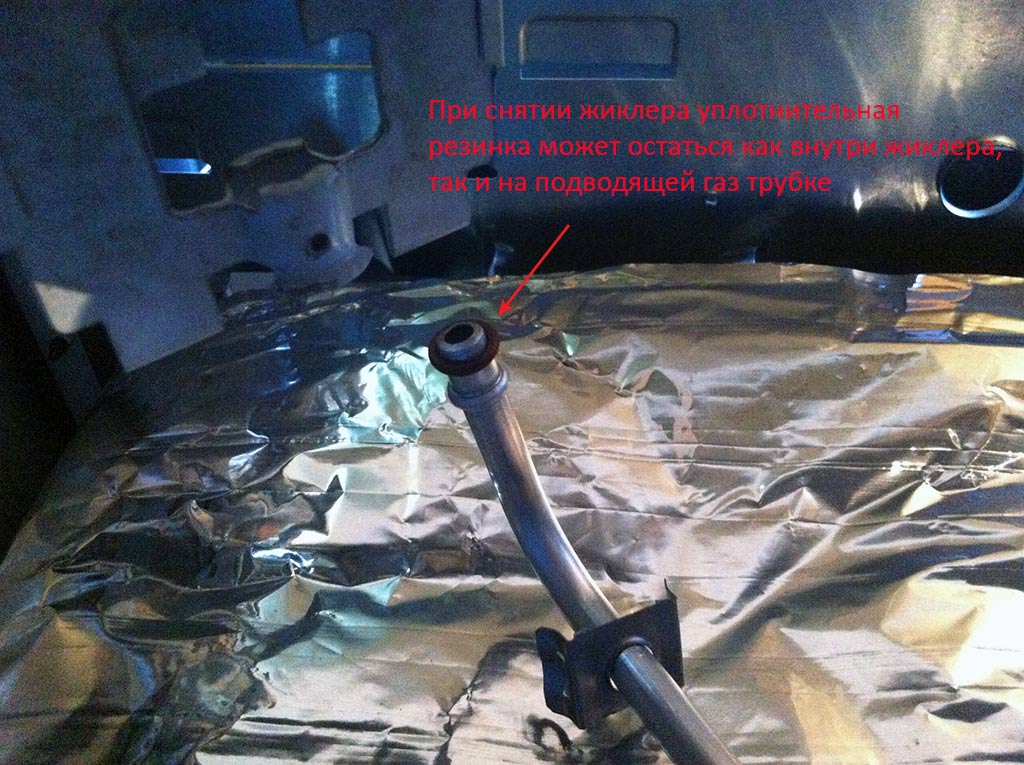

Здесь надо все делать не спеша, поскольку между подводящей газ трубкой и жиклером имеется просиликоненная кольцеобразная прокладка.
Иногда при снятии жиклера она остается на подводящей газ трубке, а иногда остается внутри самого жиклера.

Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина

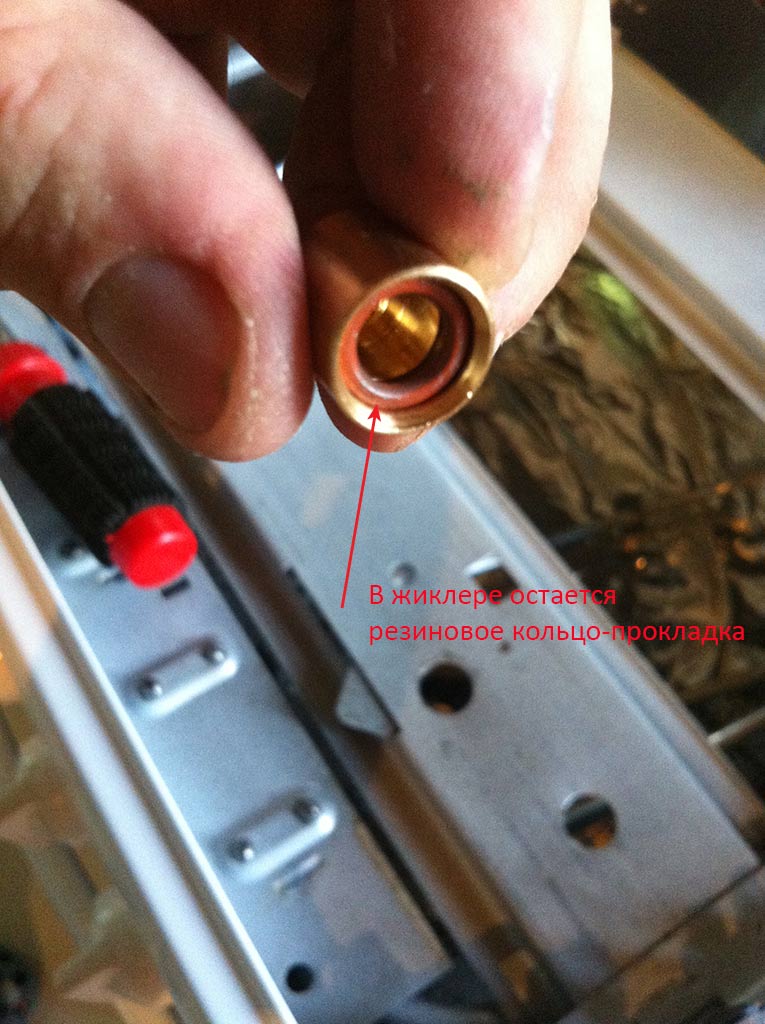

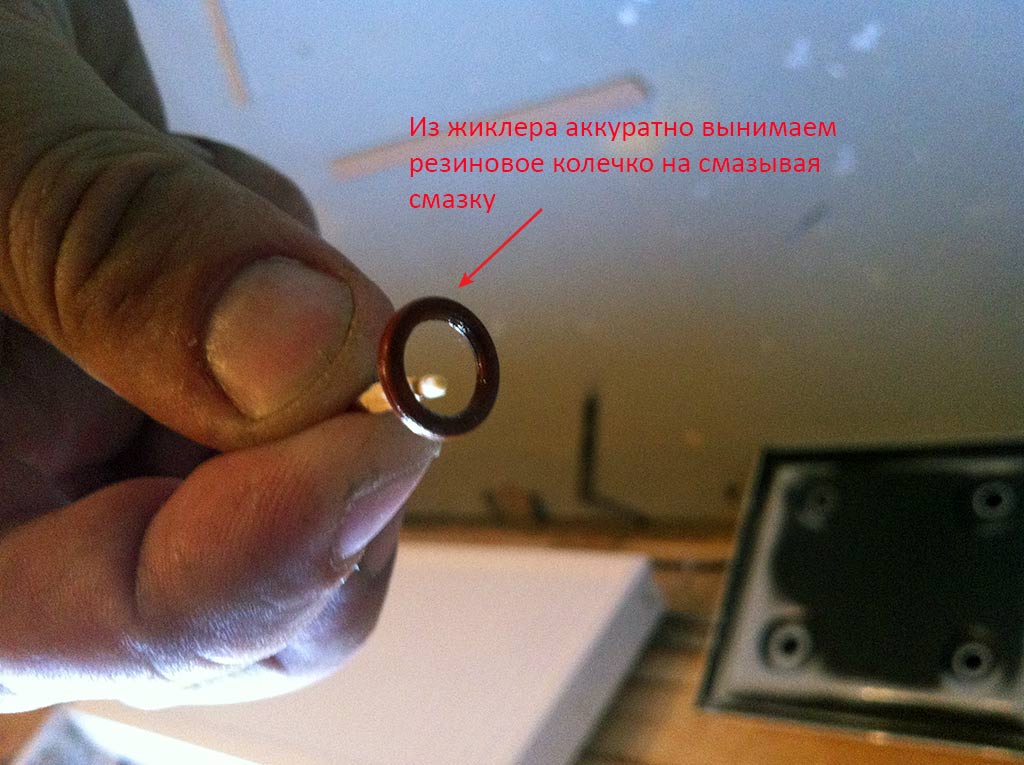

Если резиновое колечко осталось в жиклере, то его надо аккуратно вытащить оттуда - например спичкой, и вставить в новый жиклер.
Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина



Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина



Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина

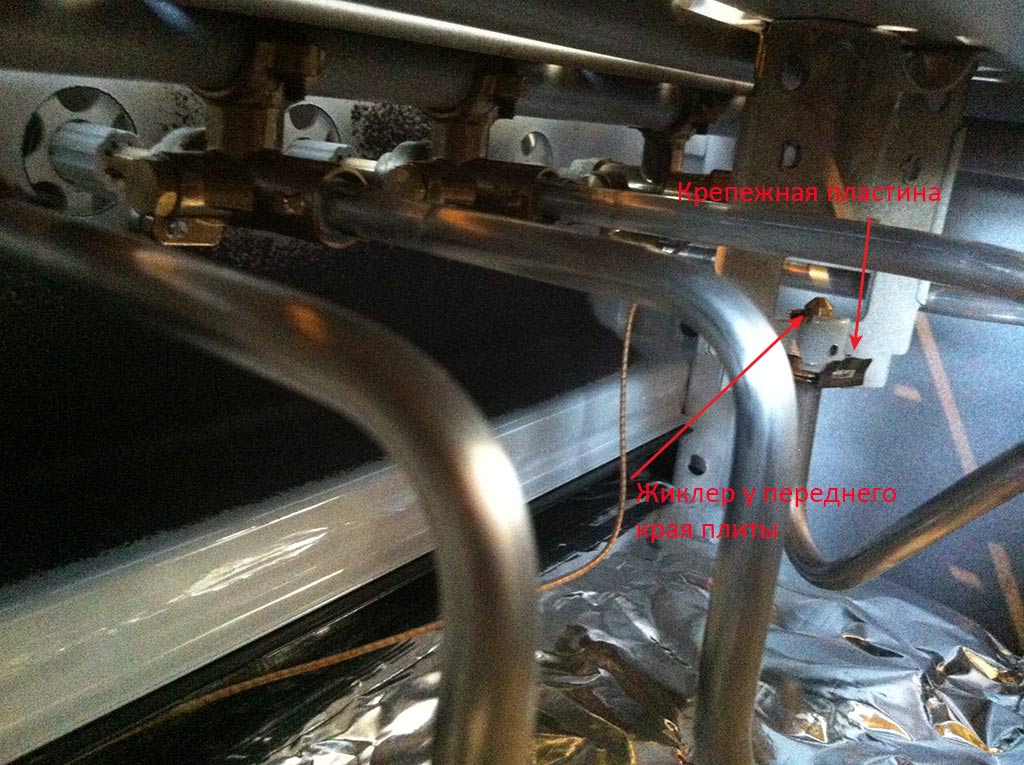

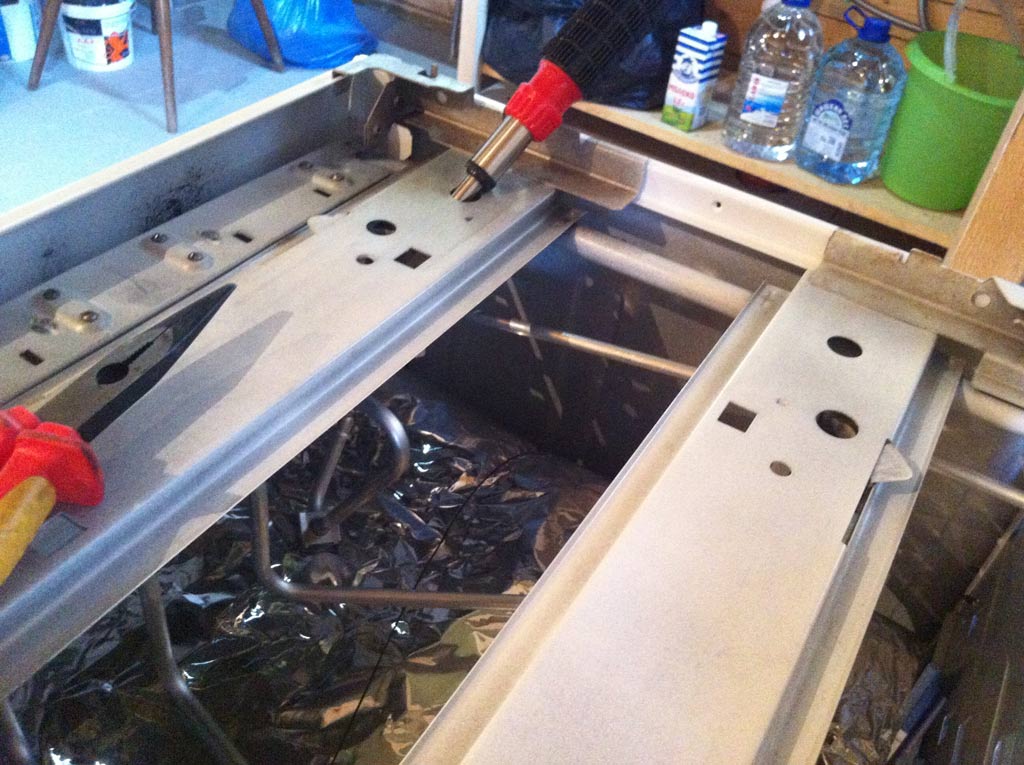

Чуть большие трудности вызывает замена сопел в передней части плиты. Связано это с тем, что крепежные пластины сопел расположены внутри плиты и если не снимать передней панели на которой расположены ручки управления горением конфорок, то подлезть туда не совсем просто.

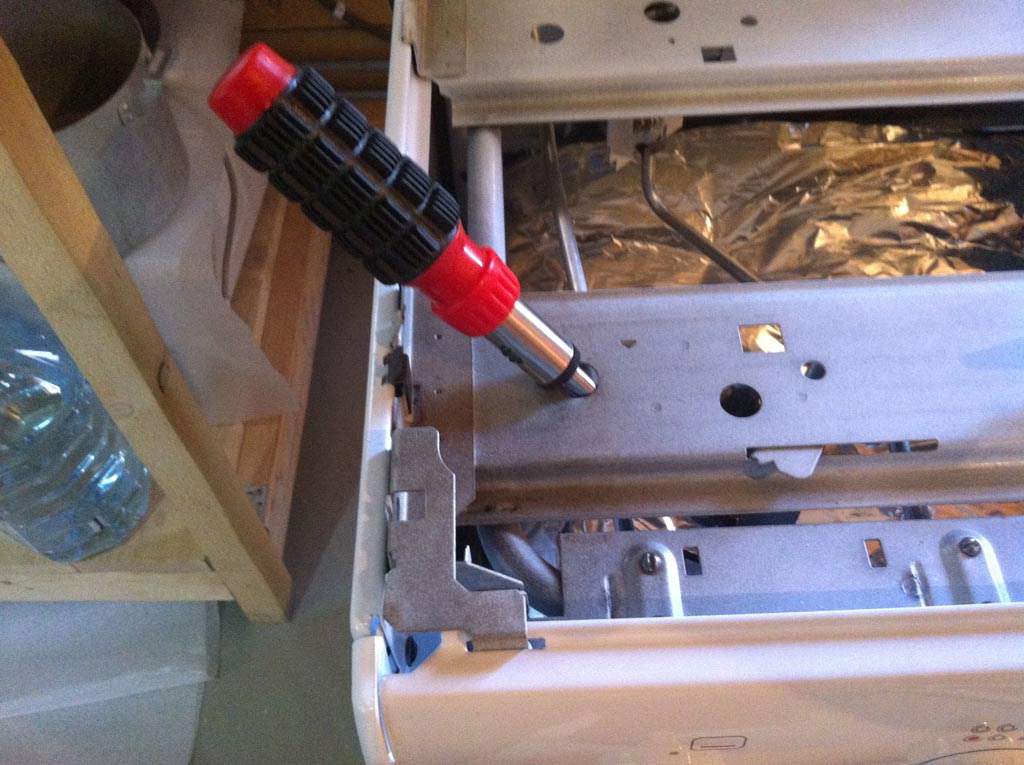

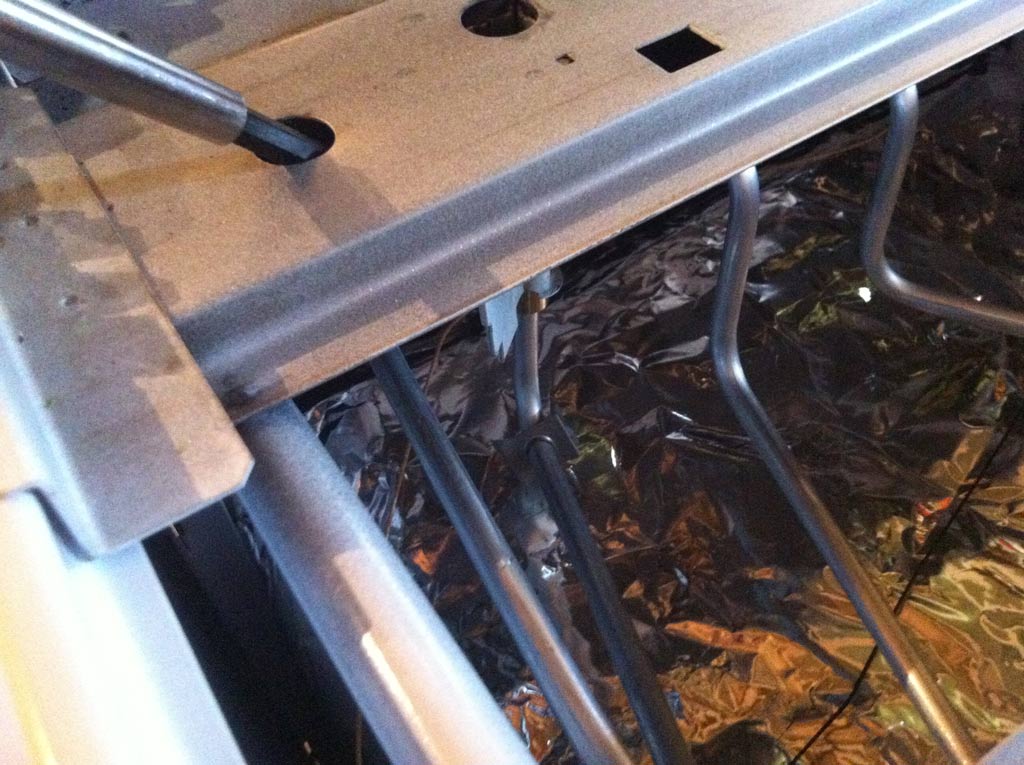

Я для этих целей использовал длинную плоскую отвертку и рядом расположенные с конфорками отверстия. Таким образом я подцеплял крепление крепежной пластины с двух сторон.
Обратное их надевание не вызывает таких затруднений - крепежная пластина легко фиксируется и поджимается до исходного состояния руками.


Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина



Замена жиклеров для балонного газа на плите Дарина
Замена жиклеров для балонного газа на плите Дарина


Замена жиклеров в передней части плиты точно такая же - надо жиклер определенного номера поменять на соответствующий согласно таблице и при этом не потерять уплотнительную резинку.

При сборке новых жиклеров я уплотнительное кольцо используя спичку вставлял в новый жиклер и таким образом надевал на подводящую газ трубку.

Замена жиклера плиты Дарина для духовки

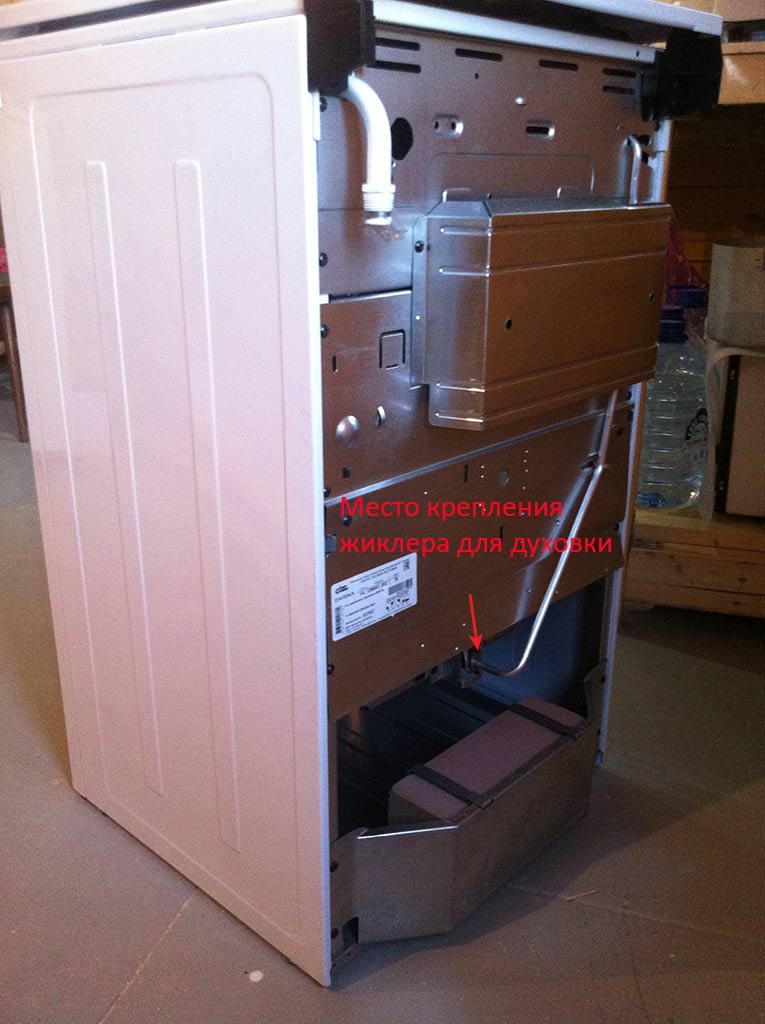

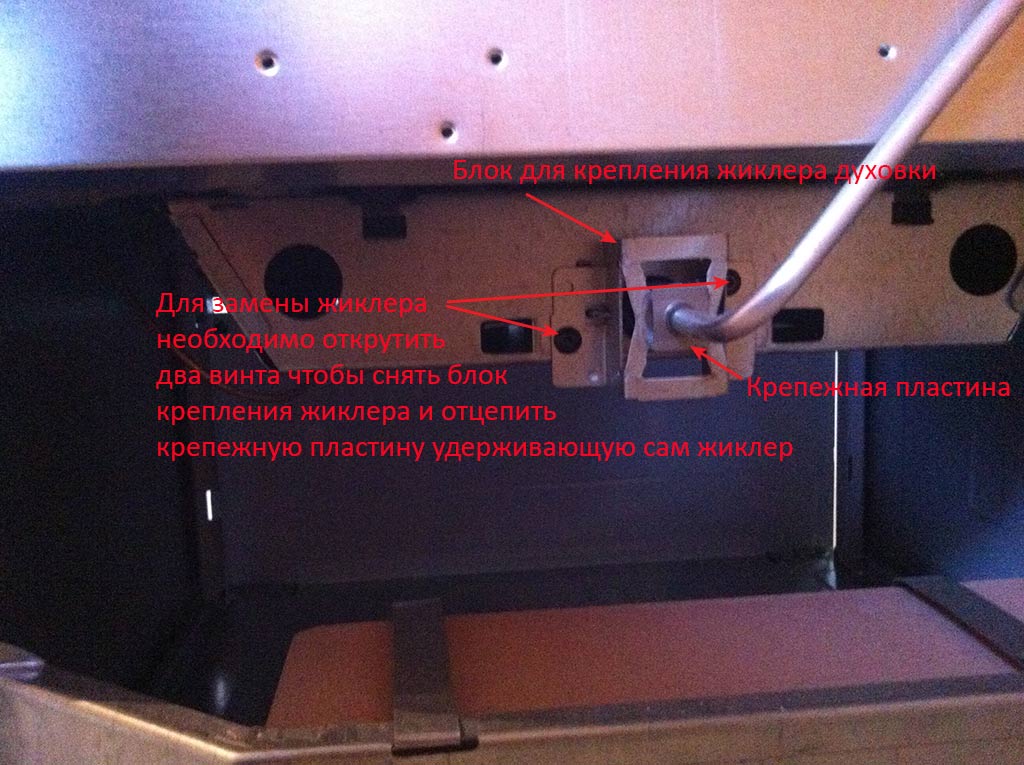

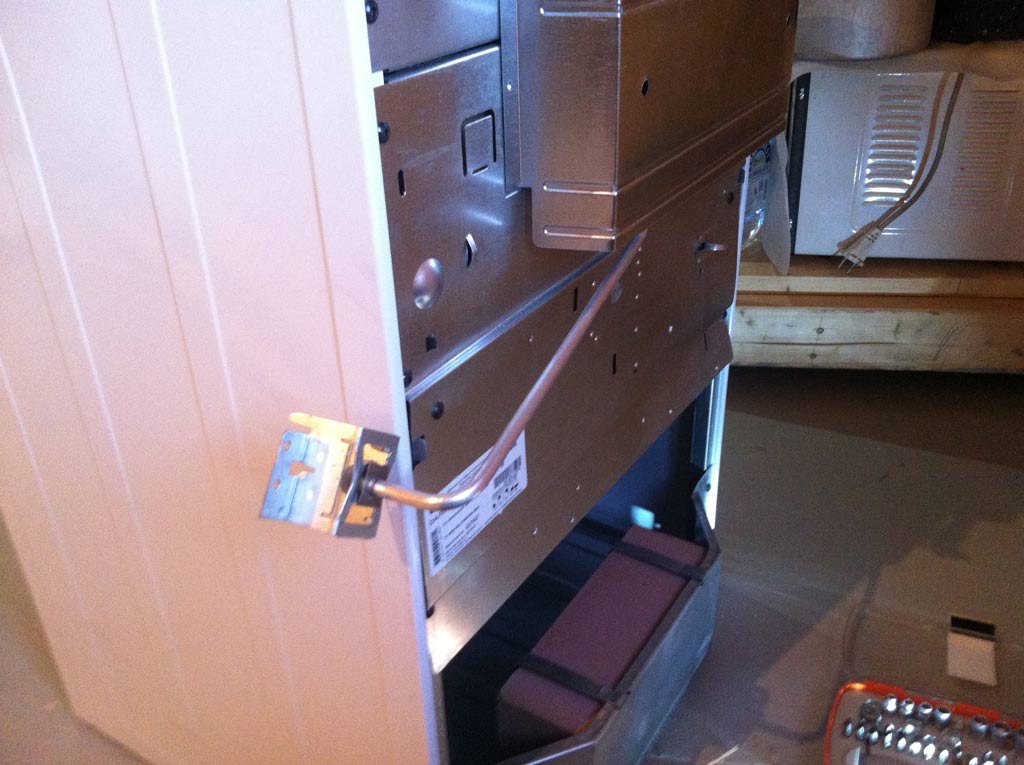

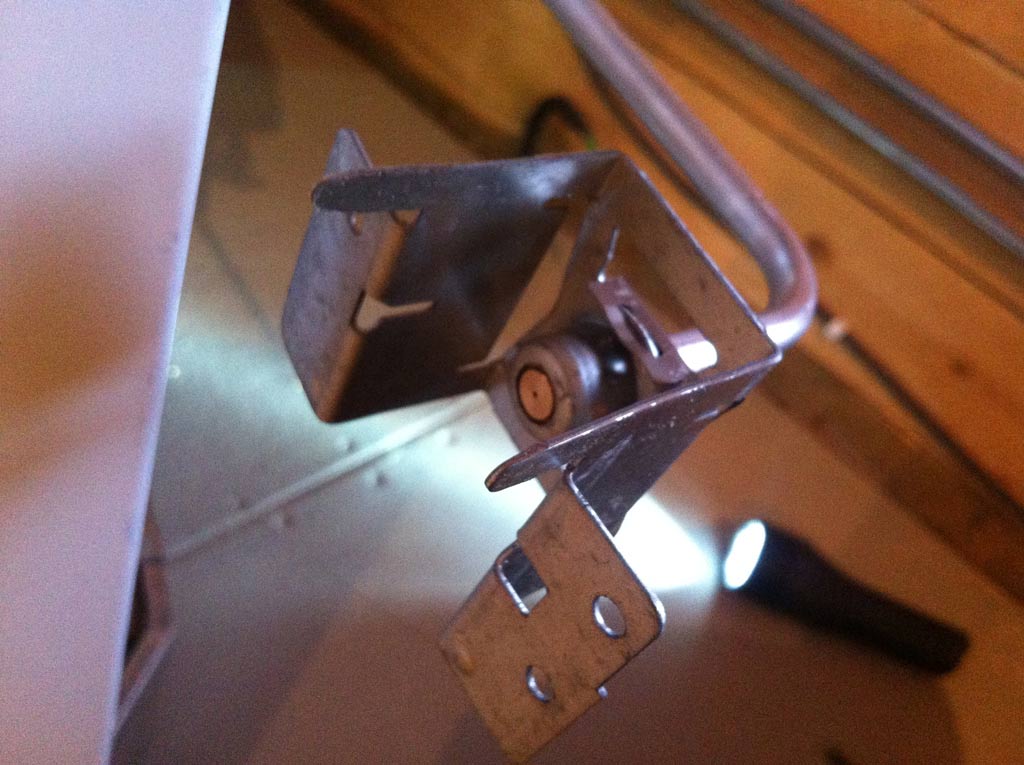

Блок с жиклером для духовки находится в нижней части плиты Дарина с обратной стороны плиты.

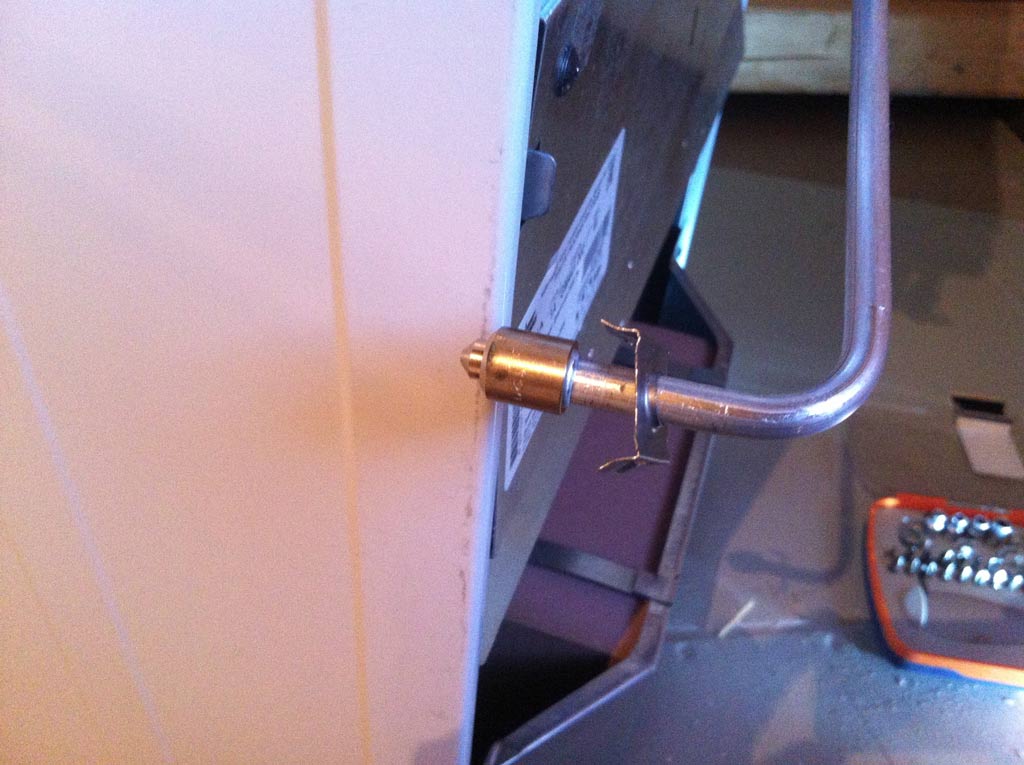

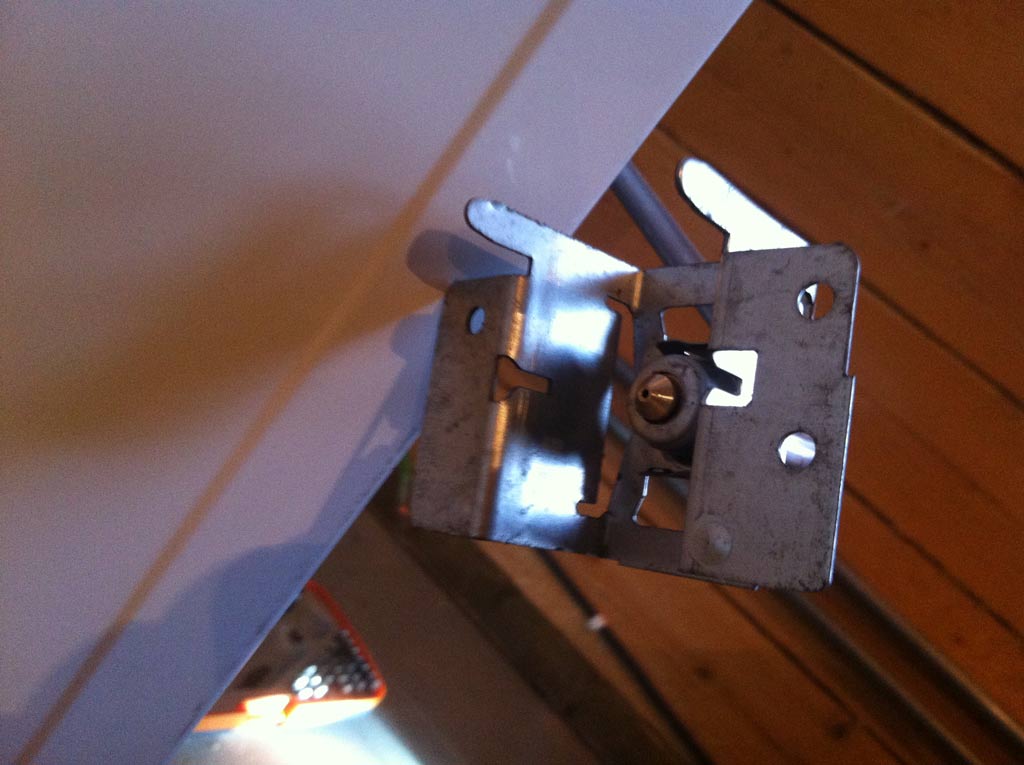

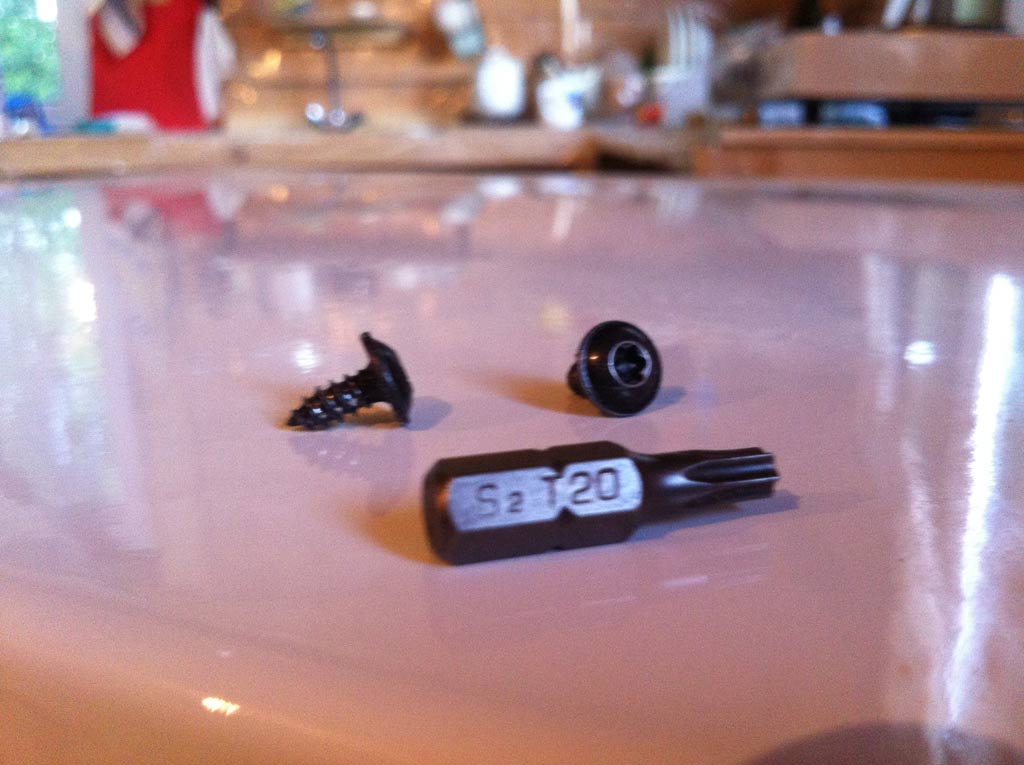

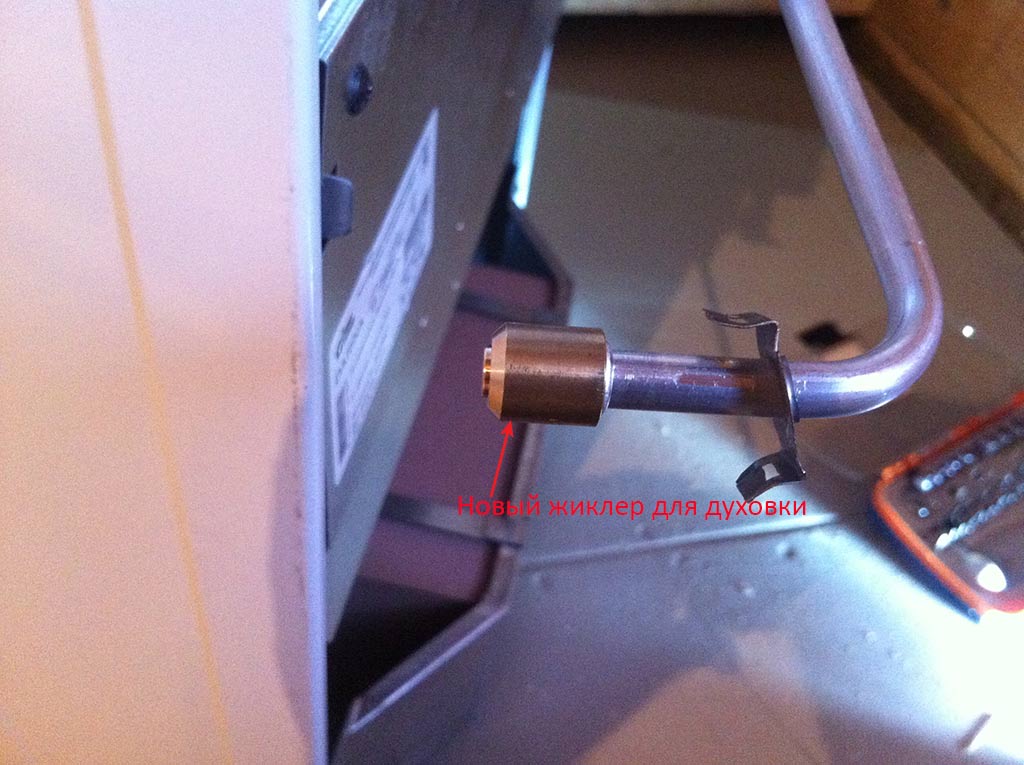

для того чтобы комфортно поменять жиклер на нужный из комплекта поставки (от имеет тупой носик) надо отверткой со звездочко образной битой 20-го номера открутить пару винтов.

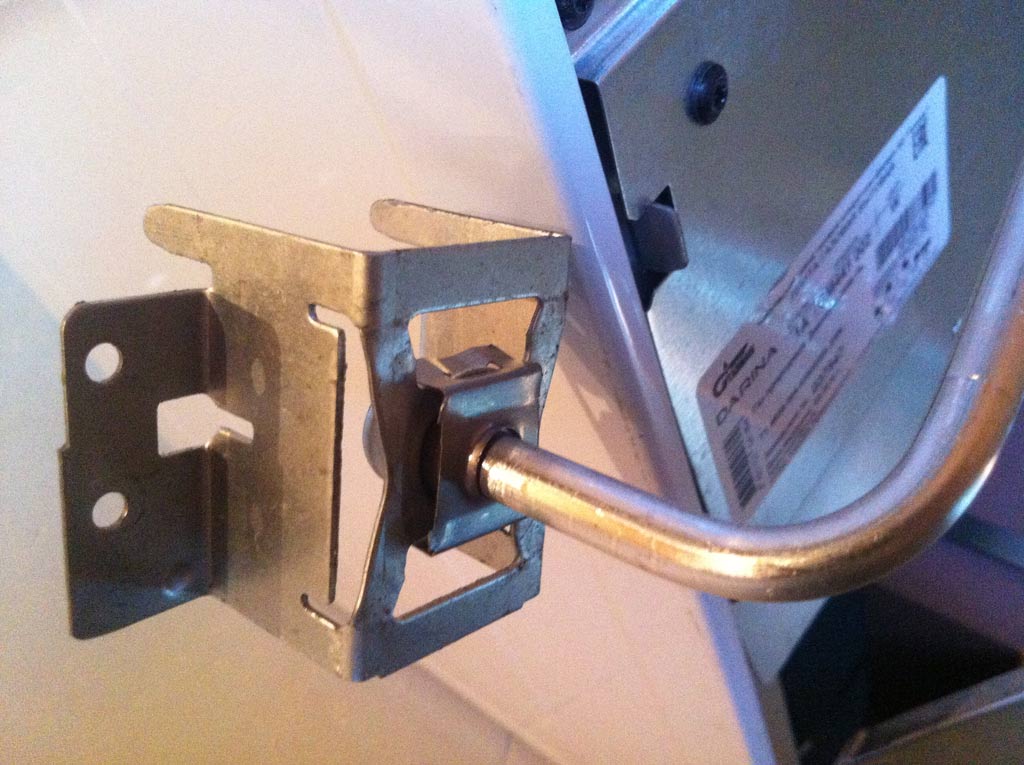

При этом крепежный блок легко обводится в сторону и мы легко можем снять крепежную пластину жиклека и поменять его на нужный.

Установка жиклеров производится в обратной последовательности.


Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина

Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина

Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина


Установка всех снятых частей плиты Дарина производится в обратной последовательности:
Используя упоры или отвертку устанавливаем стол плиты, затем ставим конфорки (их установку вы не перепутаете посколько конусообразное посадочное место для них не позволит установить большую конфорку в посадочное место предназначенное для маленькой конфорки.
Затем ставим решетки.

Подвод газа к плите Дарина

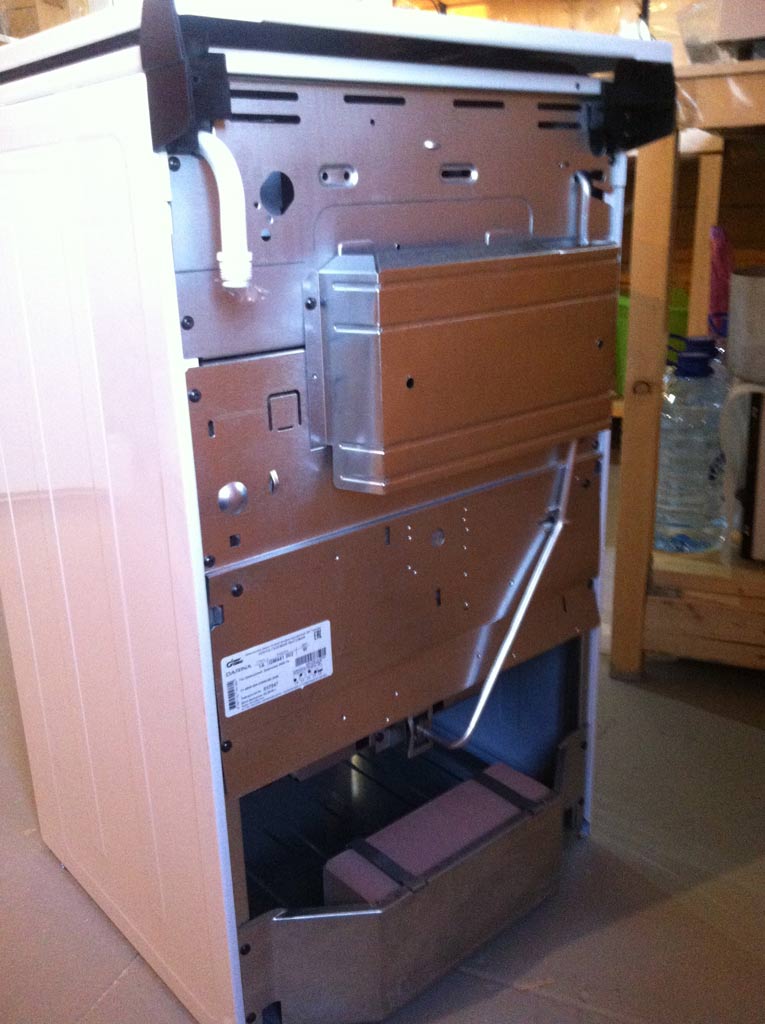

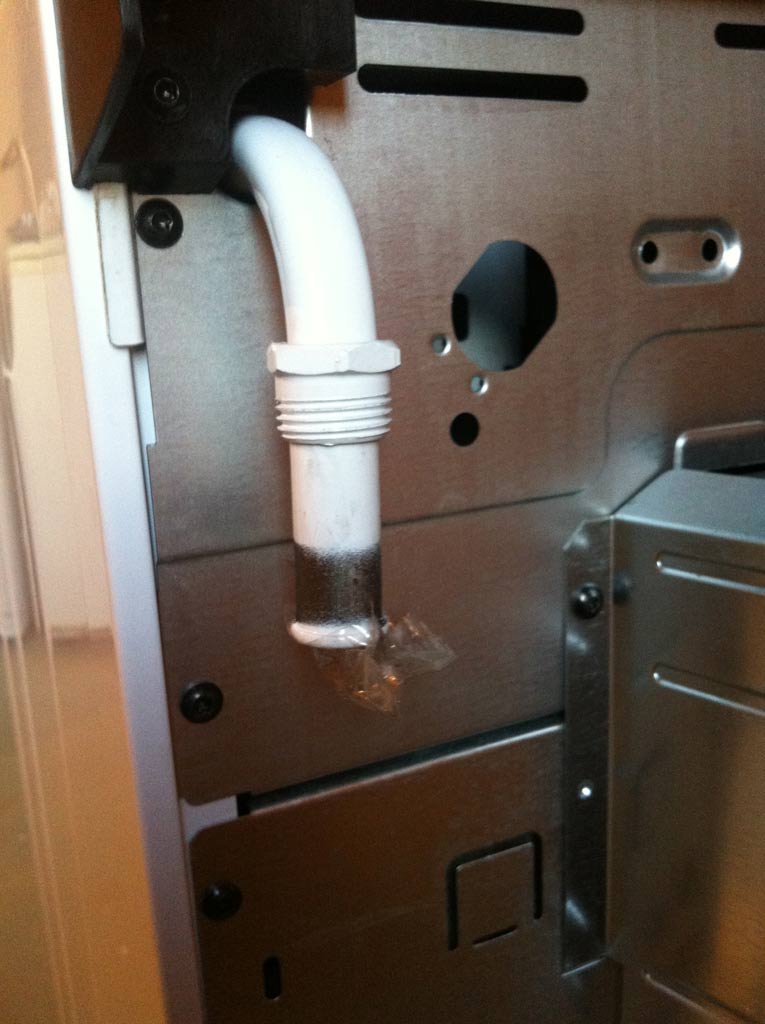

Газ к плите Дарина подводится сзади с левой стороы если смотреть на "изнанку" плиты.
Патрубок загнуть вниз и имеет накидгого "папу" 1/2 дюйма.

Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина

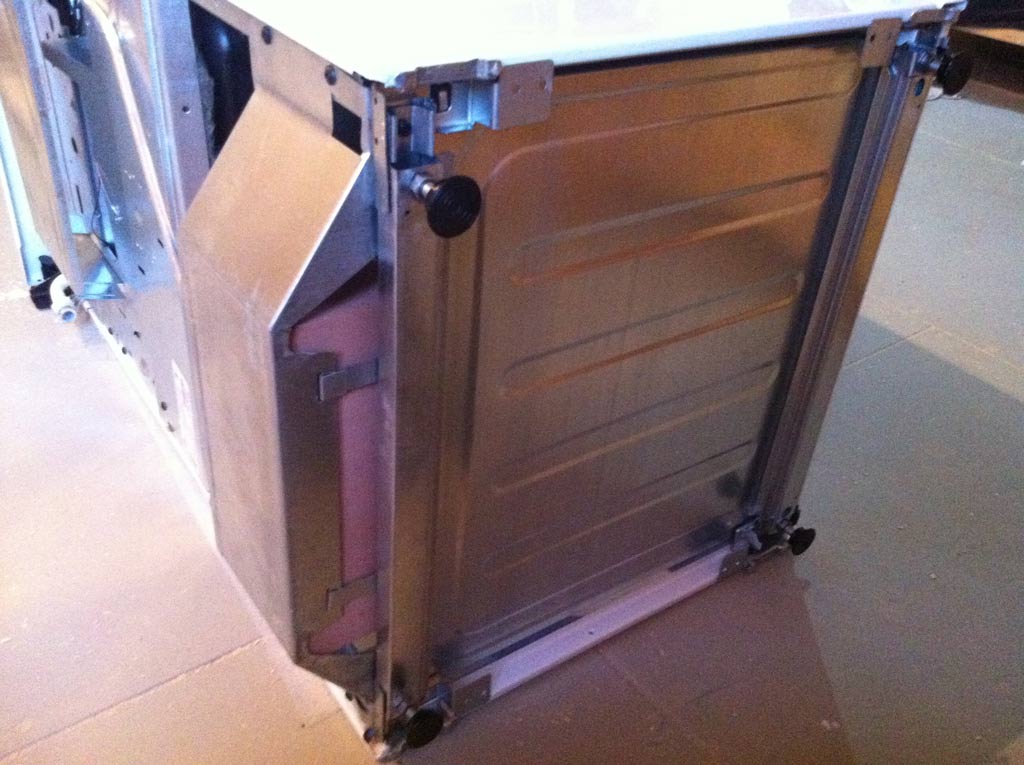

Установка ножек на плиту Дарина

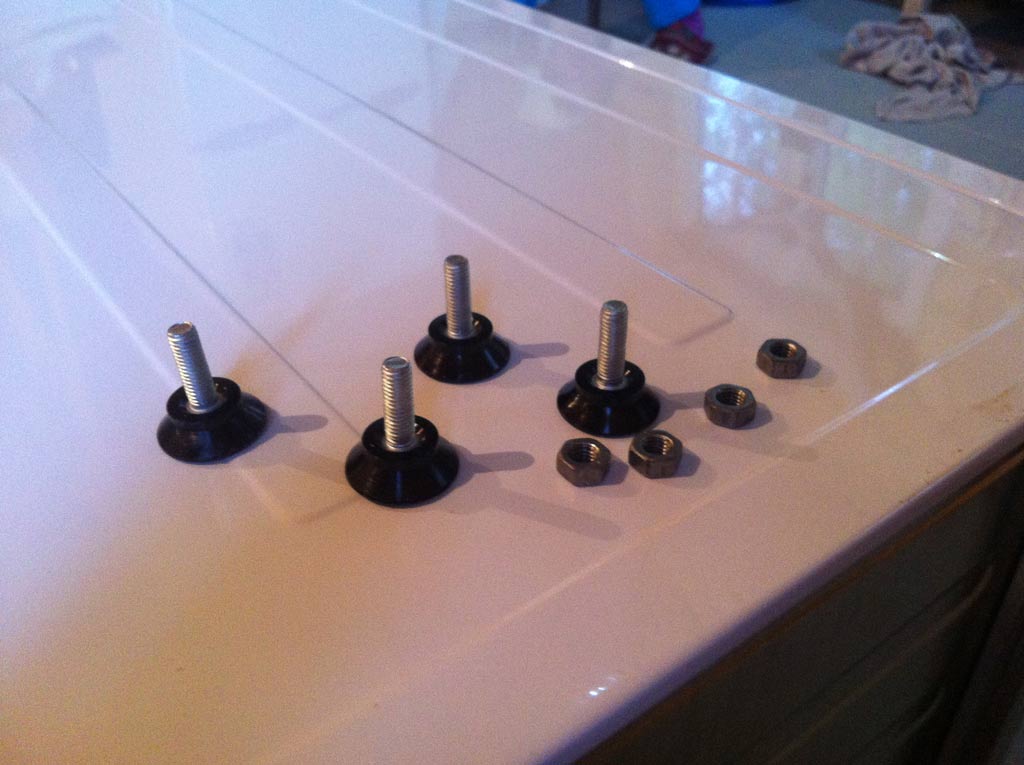

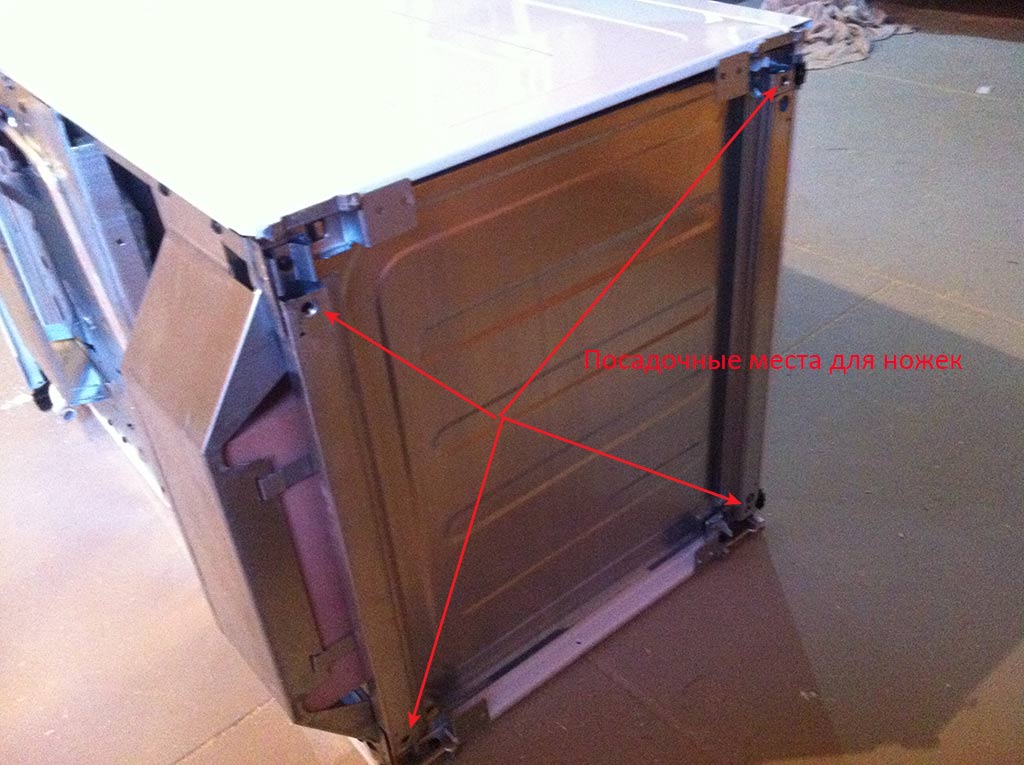

В комплекте с плитой Дарина идут 4 ножки и несколько винтов.
Для установки ножек на плиту Дарина ее необходимо аккуратно уложить на бок и вставить винты в свои посадочные места. Регулировка в плоскости производится уже по месту используя контрогайки.
Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина Замена жиклеров для балонного газа на плите Дарина
