Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

Дачник

16-05-2016, 21:21
Просмотров: 1497

Так получилось, что в наличии у меня собралось изрядное количество разных металлических фитингов на которых я и решил сделать всю "обвязку" фильтров для воды поступающей в дачный дом из скважины.

В качестве фильтров для очистки воды был выбран трехколбный Big Blue 20 (BB20) - для него были куплены три фильтра: тонкой очистки, обезжелезивания и угольный.
Фильтр и картриджи покупал в Леруа Мерлен.

На самом деле у меня имеется такое внутренне чувство, что данных фильтров будет не совсем достаточно, поскольку вода из скважины имеет небольшой запах сероводорода и после отстаивания воды в 5-ти литровой бутылке виден ясно выраженный красноватый оттенок, что уже говорит о том, что железо в воде присутствует.
Возможно что все таки придется устанавливать как минимум одну большую колбу для очистки воды.

После установки скважины я набрал воды для проведения анализа качества воды. Сдавал его по прошествии суток в одной из фирм которая торгует средствами по очистке.
Затем, по прошествии года прибыв на дачу я прокачал скважину дополнительно кубов на 8 и взяв пробу воды в течении получаса сдал ее в ближайшую к дачному дому лабораторию.
Что меня удивило, так это то, что показания первого и второго анализа по некоторым параметрам сильно отличаются друг от друга и какому из заключений верить - я даже и не знаю.

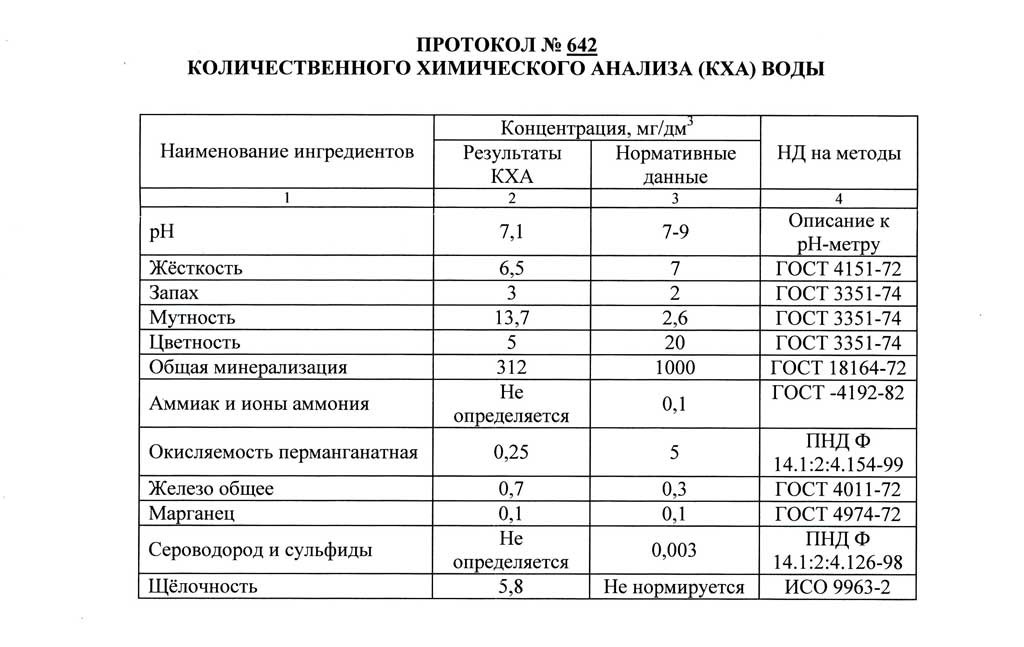

Вот результат анализа воды самый первый (сентябрь 2014 года):
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

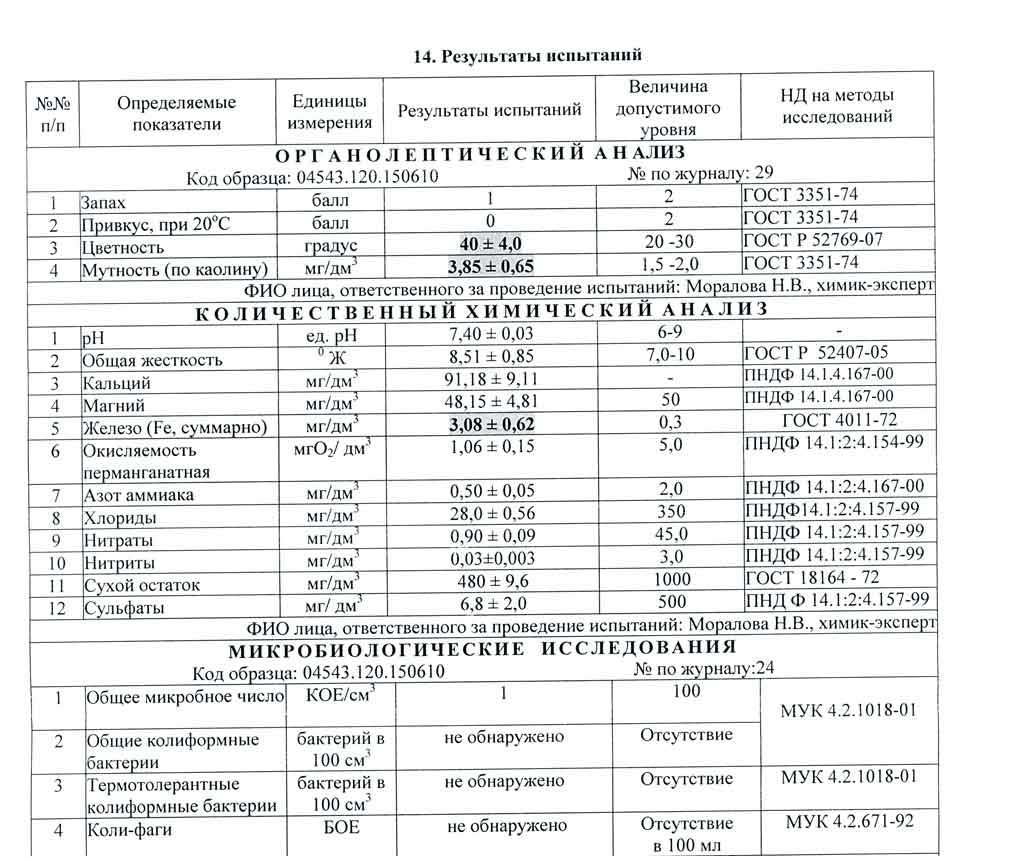

А это результат анализа воды последний после дополнительной прокачки воды (июнь 2015 года):
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды


Как бы то ни было фильтры на основе BB20 будут установлены хотя бы как временный вариант.

Ввод воды в дом я оформил в трубы серой канализации и прикрепил к стене в топочной.
Под крепления блока фильтров ВВ20 я поставил пару закладных брусков достаточной толщины чтобы между корпусом фильтра и стеной можно было проложить трубы которые пойдут к электро водонагревателю который будет располагаться выше фильтров.

Фильтры устанавливал на стене на такой высоте, чтобы можно было спокойно снять колбу фильтра и поменять использованный фильтр на новый, а также чтобы было место над полом для того, чтобы установить пару кранов для слива воды из системы водоснабжения дачного дома: как холодной, так и горячей из водонагревателя.

Основную разводку холодной и горячей воды я сделал на трубах Рехау 25 диаметра, а отводящие трубы к конечным потребителям 16-й трубой Рехау.
Труба из топочной идет практически по одной стене дома и самая низшая точка будет находиться как раз в топочной возле канализационного отверстия для слива системы на зимний период. А самая высшая точка находится у самого дальнего водопотребителя - в моем случае это кухонная мойка.

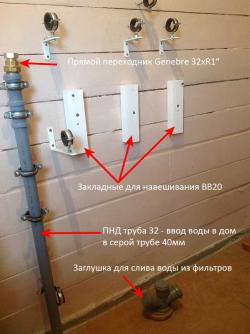

Итак ПНД труба 32 диаметра из под подпола в топочной проходит сквозь пол в двойной гофрированной трубе, далее на нее надеты обычные серые канализационные трубы 40-ки.
На окончание ПНД трубы одет специальный переходник с ПНД на металл - прямой переходник Geberne 32xR1" внутрь ПНД трубы вставлена медная гильза.
Переходник приобретался за 287 руб и гильза за 127 руб.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

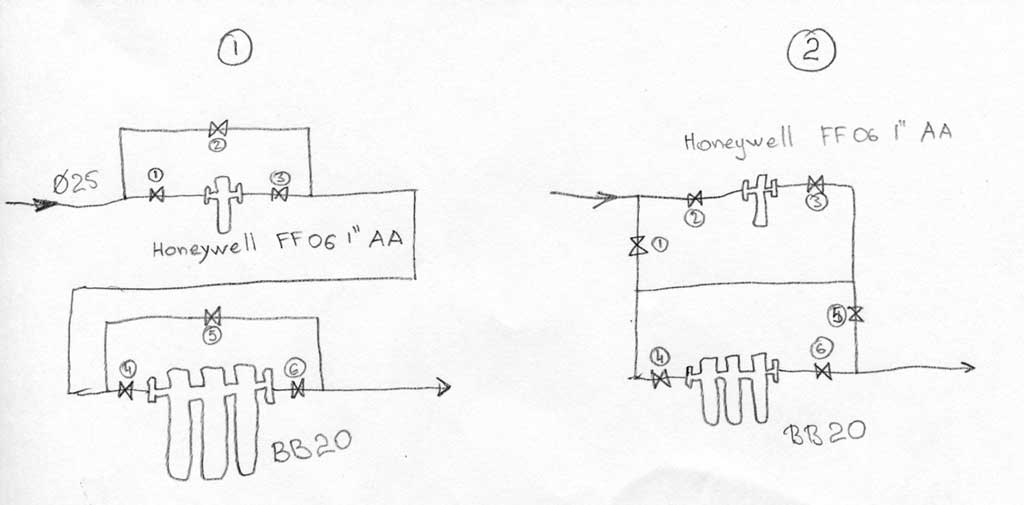

В качестве одной из основных схем я рассматривал такие варианты:
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды


В результате у меня получилось что то ближе к правому варианту. Кранов может быть получилось в результате и не мало, но пользоваться ими вполне удобно - это я уже оценил когда мне приходилось перекрывать воду несколько раз и спускать воду в процессе разводки холодной воды и по мере подключения потребителей воды.

Отвод от вертикальной трубы по которой вводится вода из скважины я сделал на тройнике с тем, чтобы верхнюю часть тройника впоследствии можно было использовать для ввода в ПНД трубу греющего кабеля.

Далее как обычно: грязевик и фильтр тонкой очистки в качестве которого был использован фильтр Honeywell на 1 дюйм с промывкой.

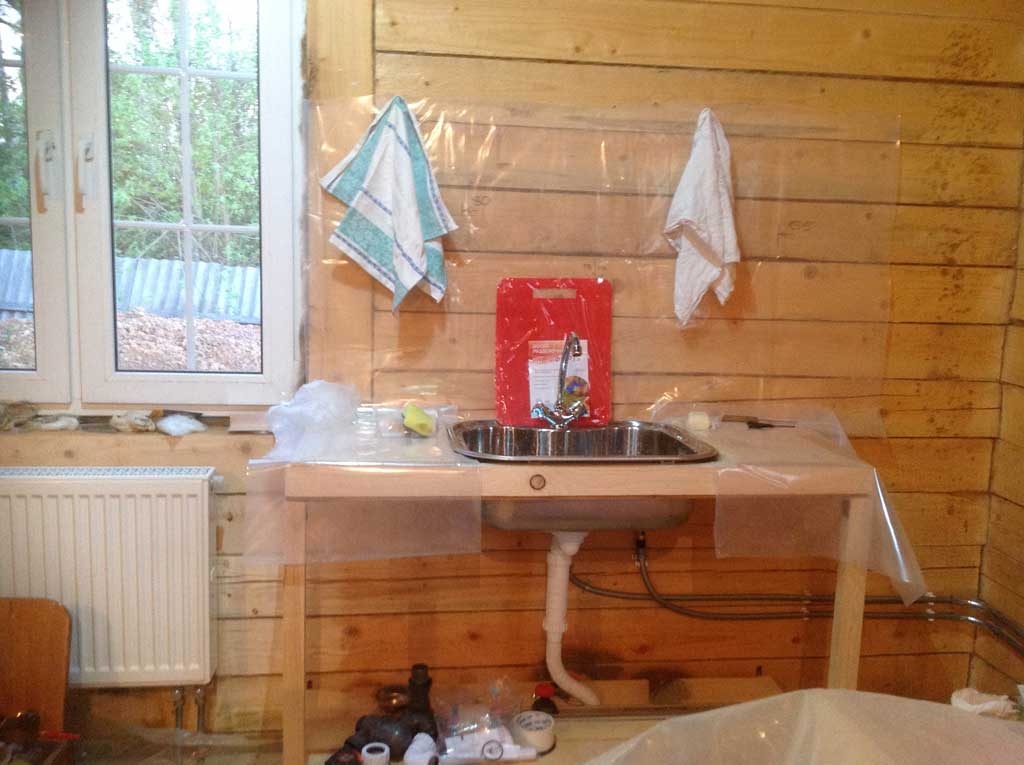

Временная мойка на кухне. Уже есть вода! Хотя бы холодная...
Под раковиной установлен сухой сифон. Вода подведена 16-й трубой Рехау. Имеются запорные краны. К смесителю вода подается через жесткую силфонную трубку. Впоследствии поменяю на медную жесткую трубку.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

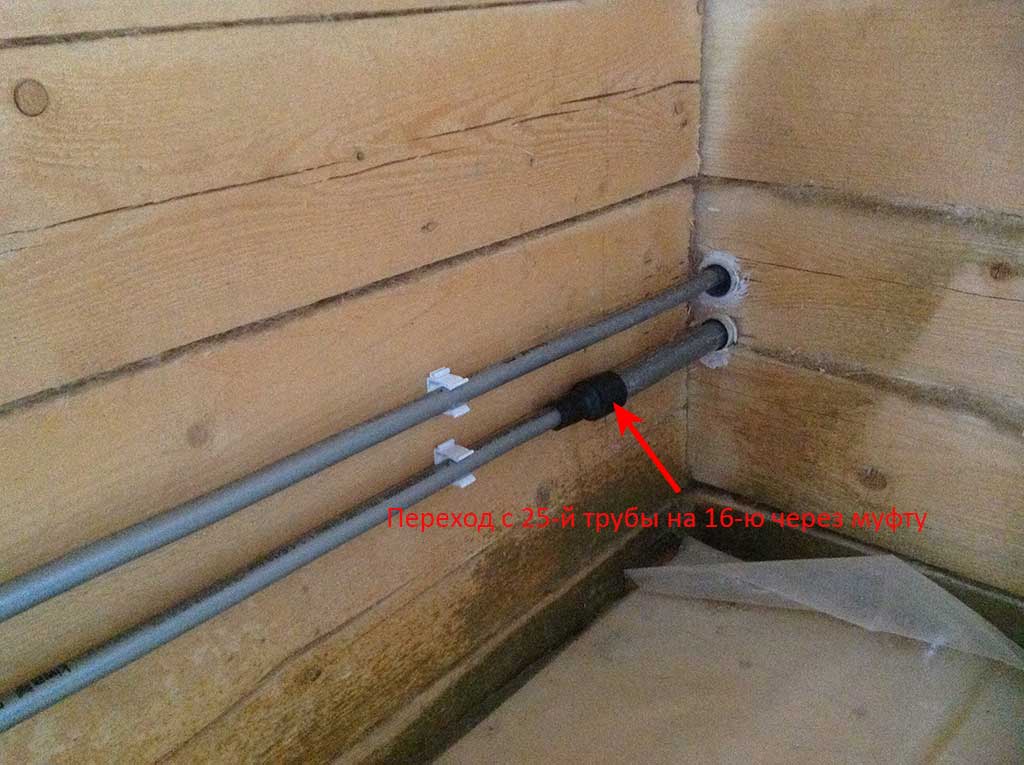

Основная разводка линии холодной и горячей воды сделана 25-й трубой Рехау стабил, а подвод к потребителям - 16-й.
В данном случае переход на 16-ю трубу сделан через муфту 25-16.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

Самая высокая точка у кранов мойки на кухни. Самая низшая - в топочной под фитрром очистки воды. Чтобы можно было слить воду самотеком.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

Поворот труб рехау у стены сделан через уголки в 90 градусов.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

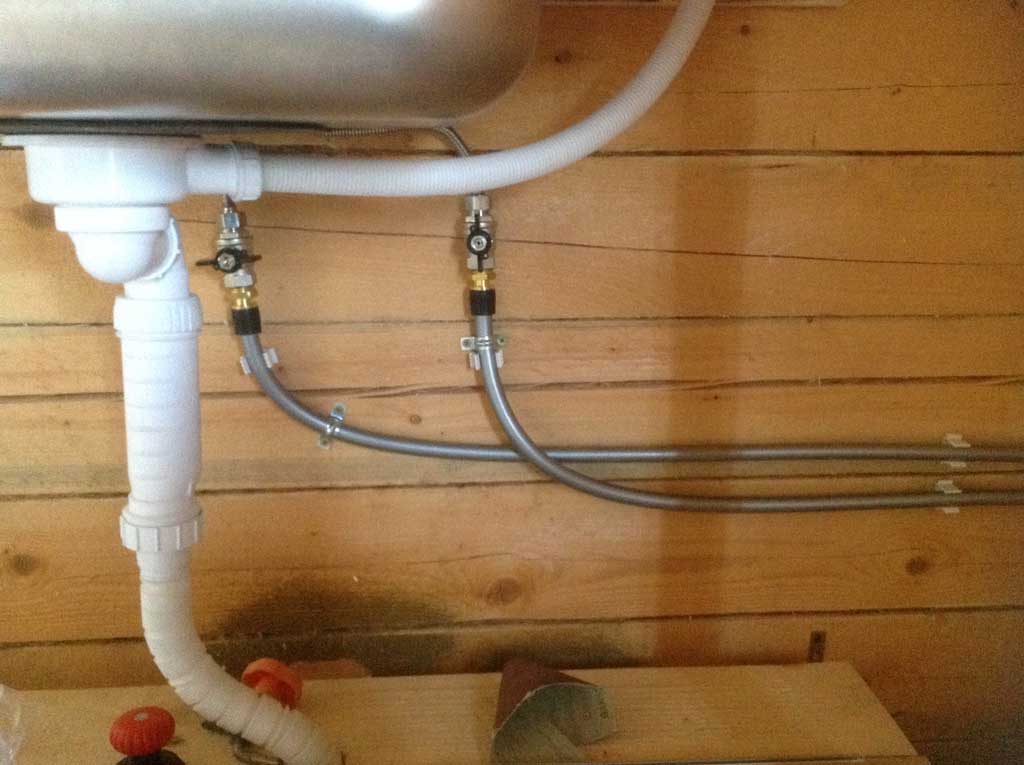

Сухой сифон под мойкой и запорные краны.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

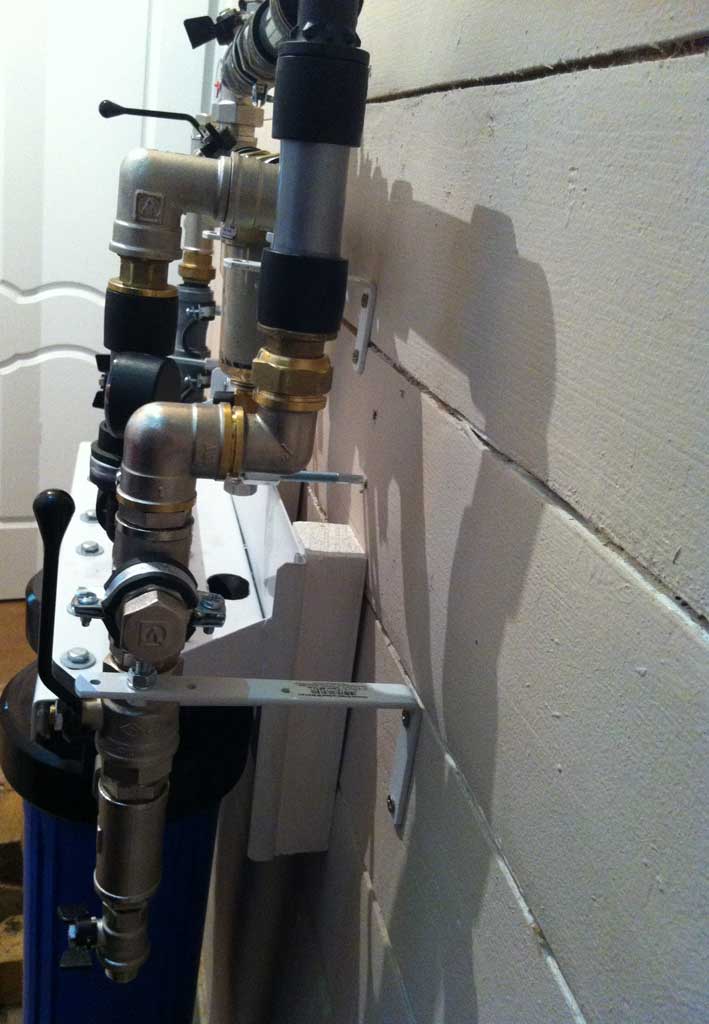

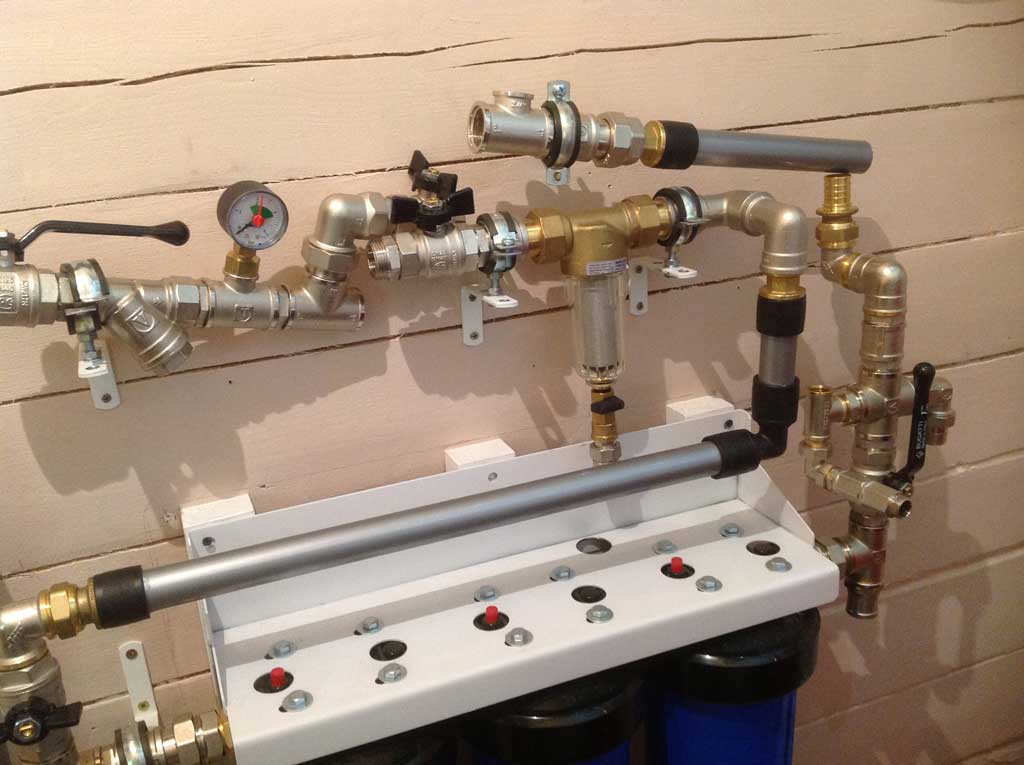

Обвязка BB20 в топочной. Вид сбоку.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

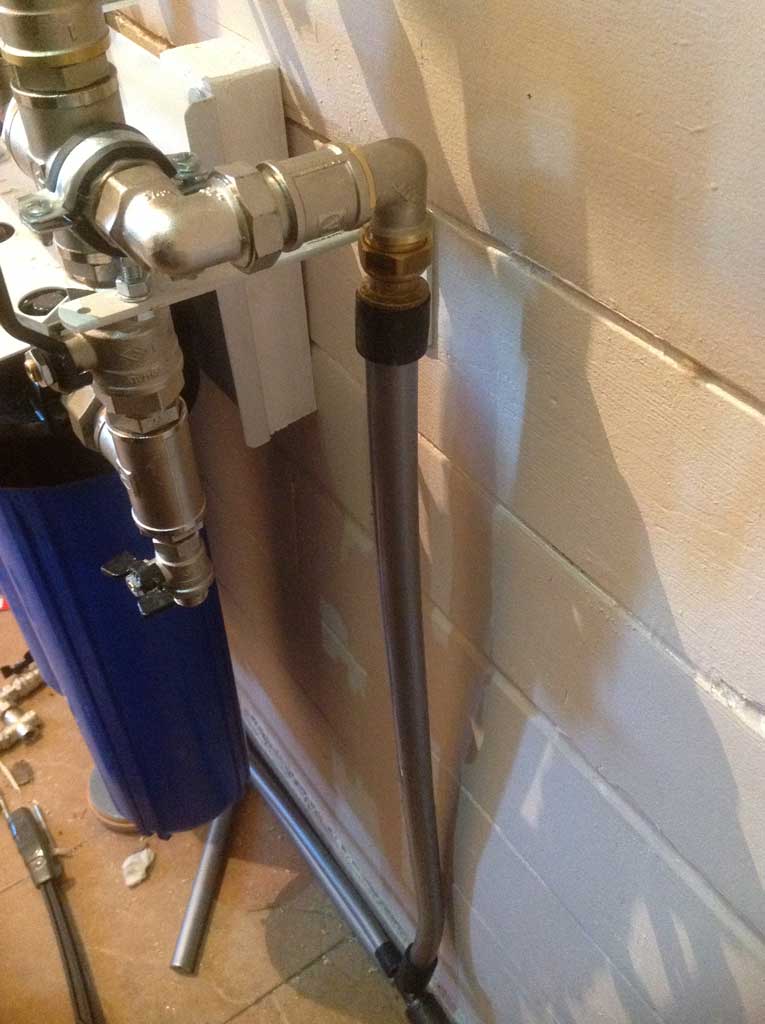

Труба отходящая от фильтра очистки воды к потребителям холодной воды
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

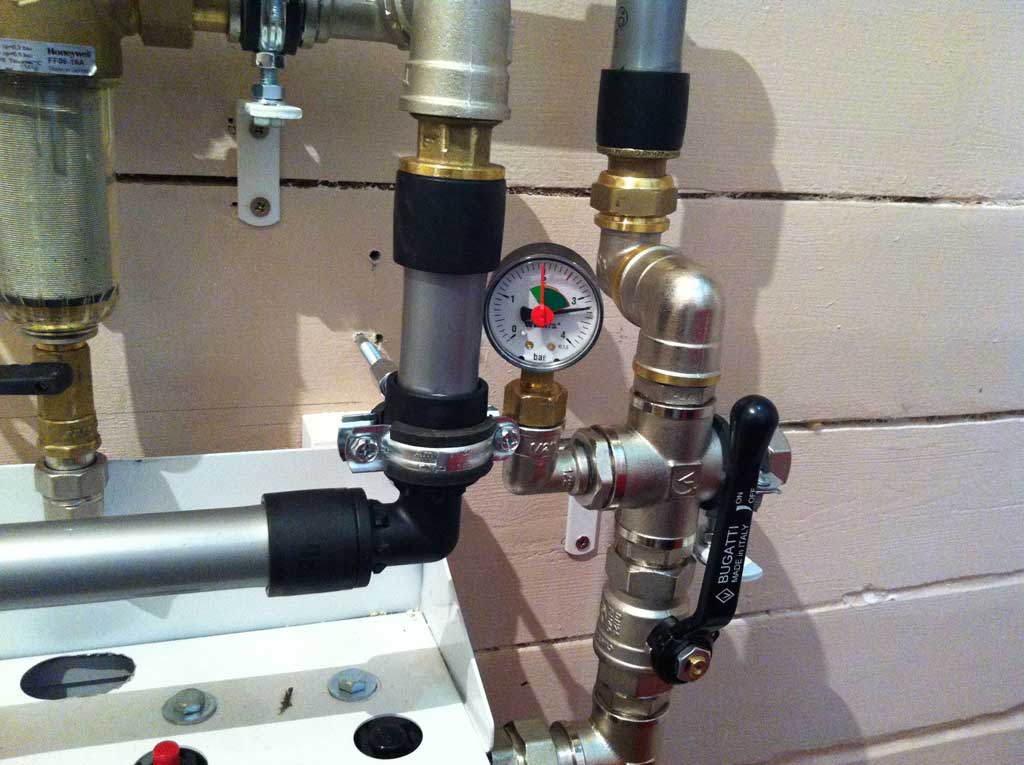

Манометр на выходе фильтра очистки воды.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

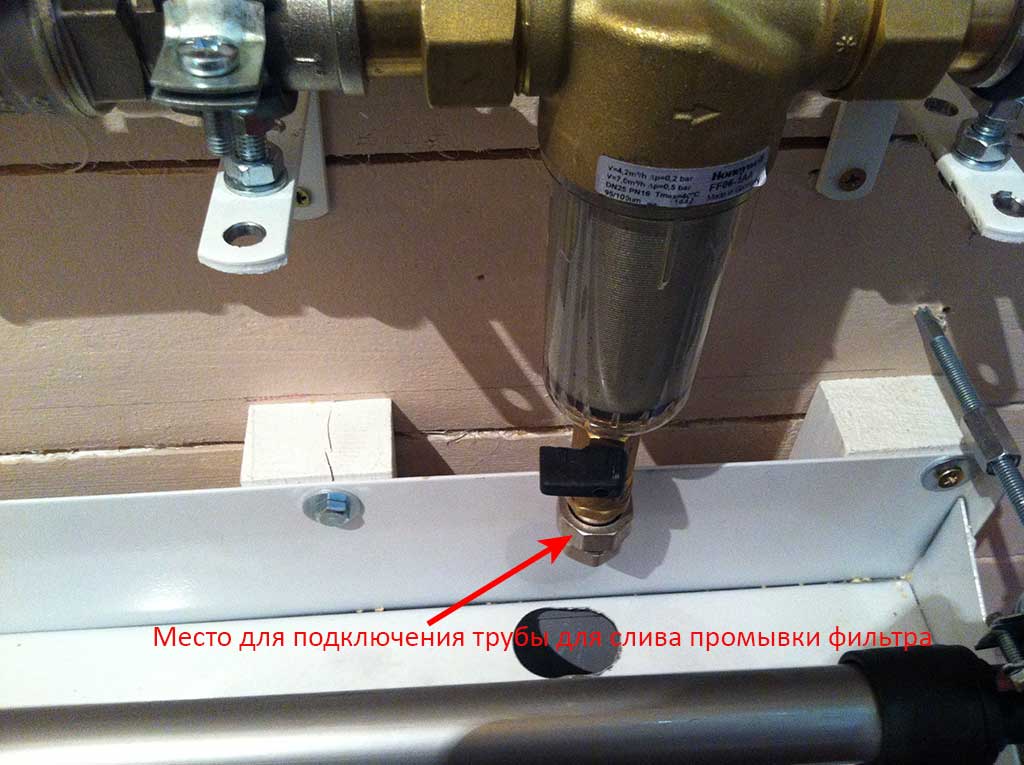

Здесь впоследствии будет подключена трубка для слива воды при промывке фильтра. Для этого в корпусе BB20 было сделано сквозное отверстие.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

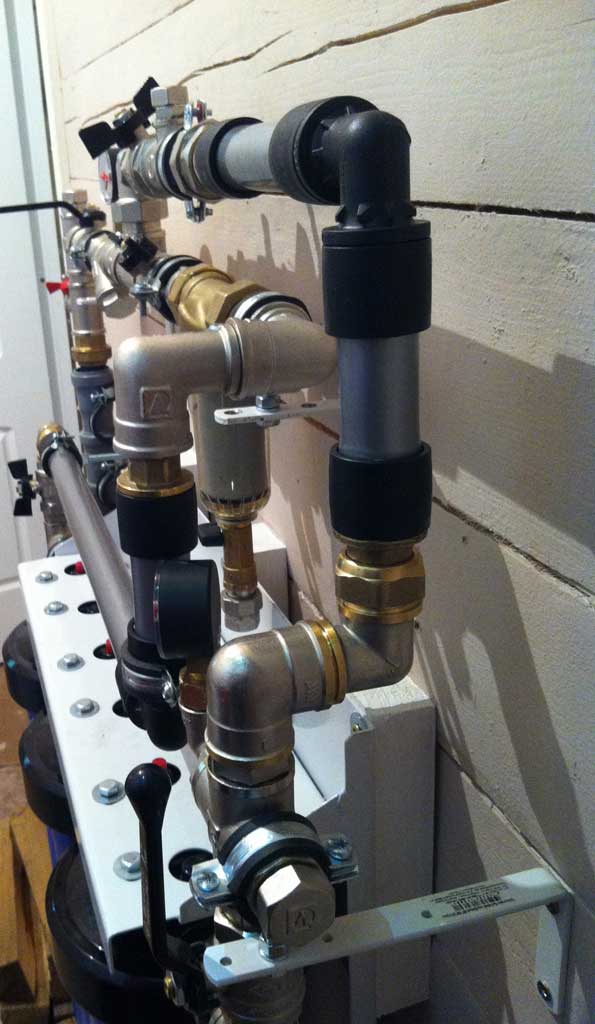

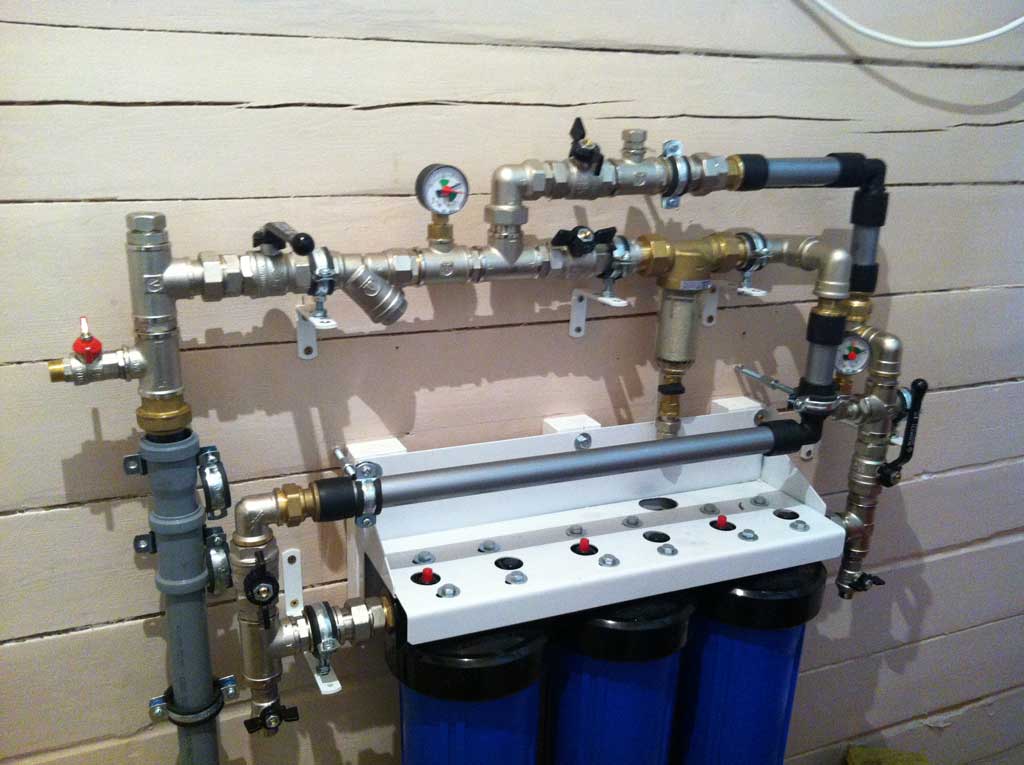

Общий вид обвязки фильтра очистки воды. Монтаж делал в основном на паклю. часть соединений делал на синей пасте (всякие муфты, бочонки и нипеля)
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

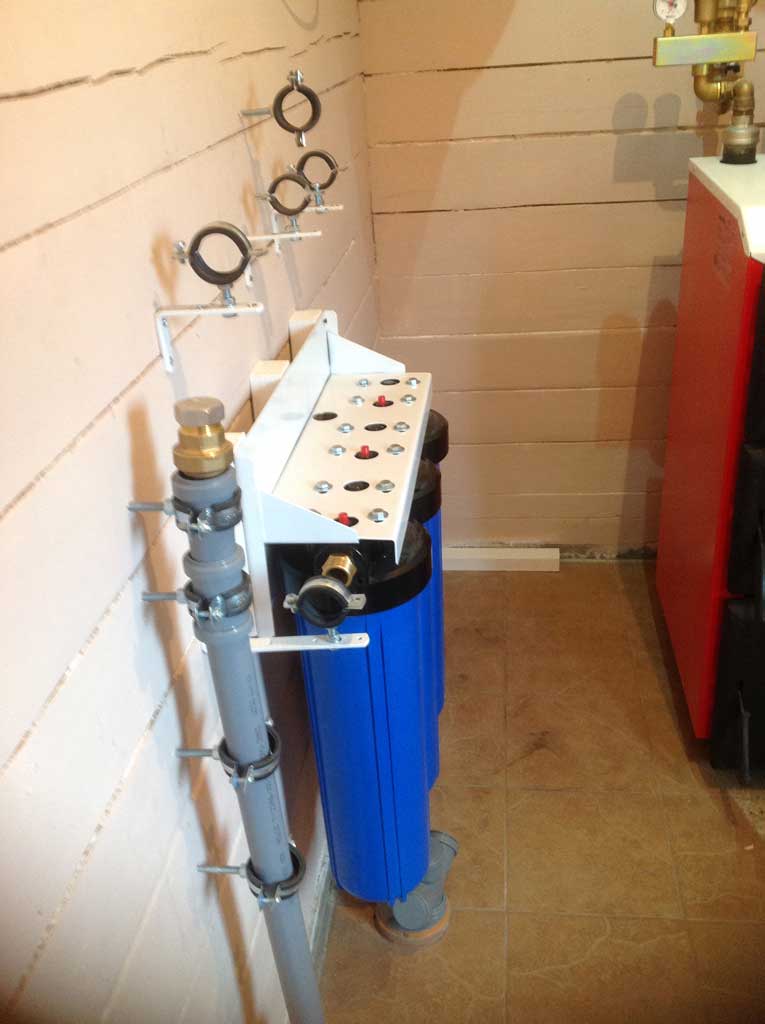

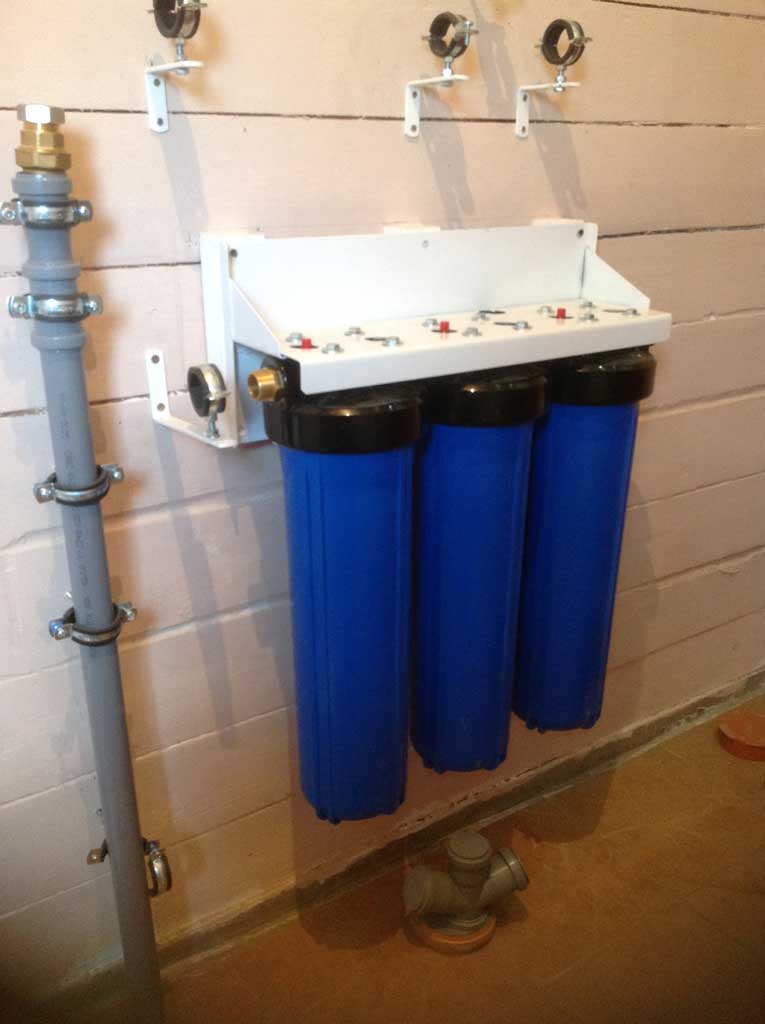

Так располагается фильтр ВВ20 на стене в топочной.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

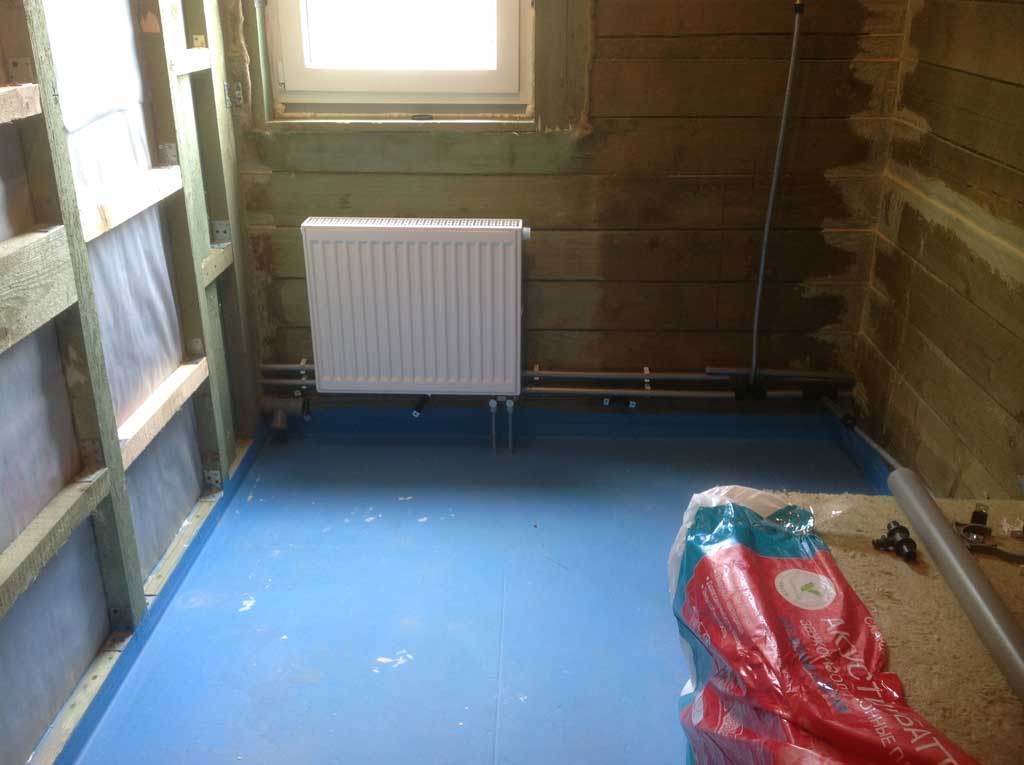

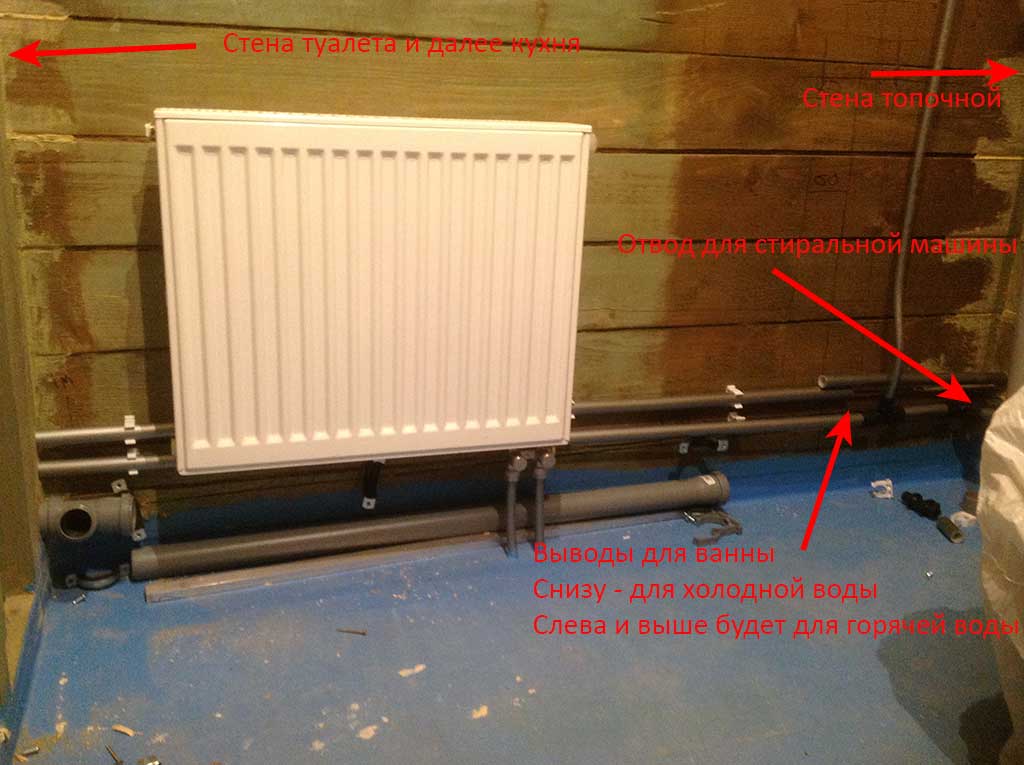

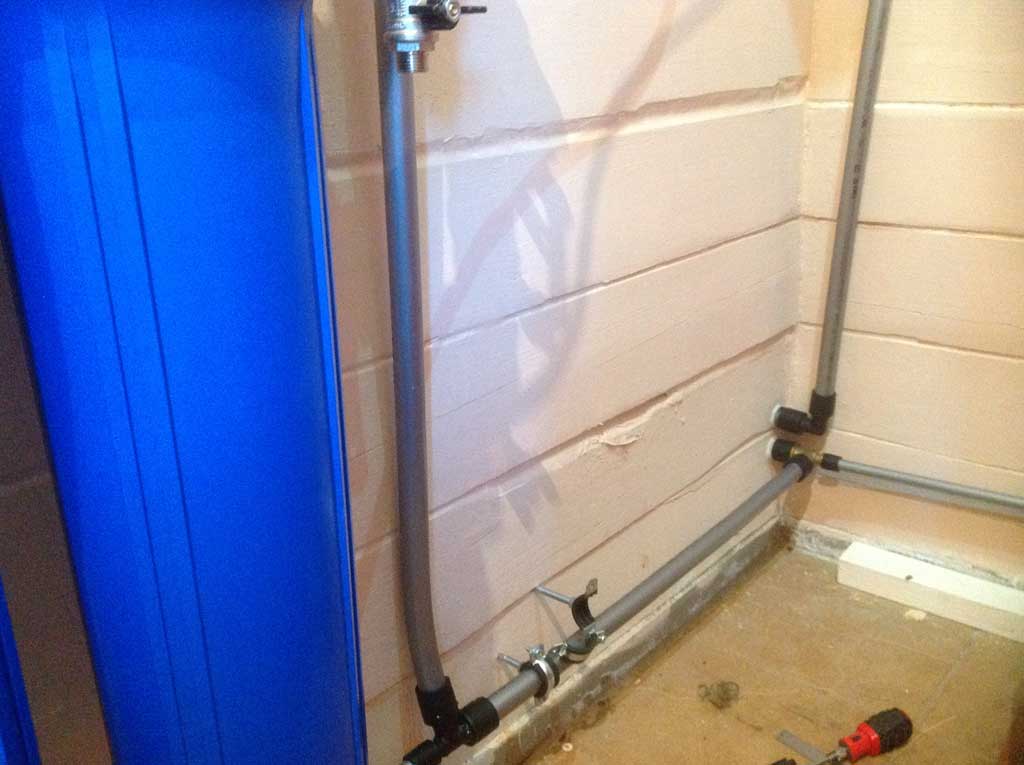

Из топочной труба через стену выходит в ванную.

Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды


Затем трубы идут в туалет. Вот разводка в туалете:

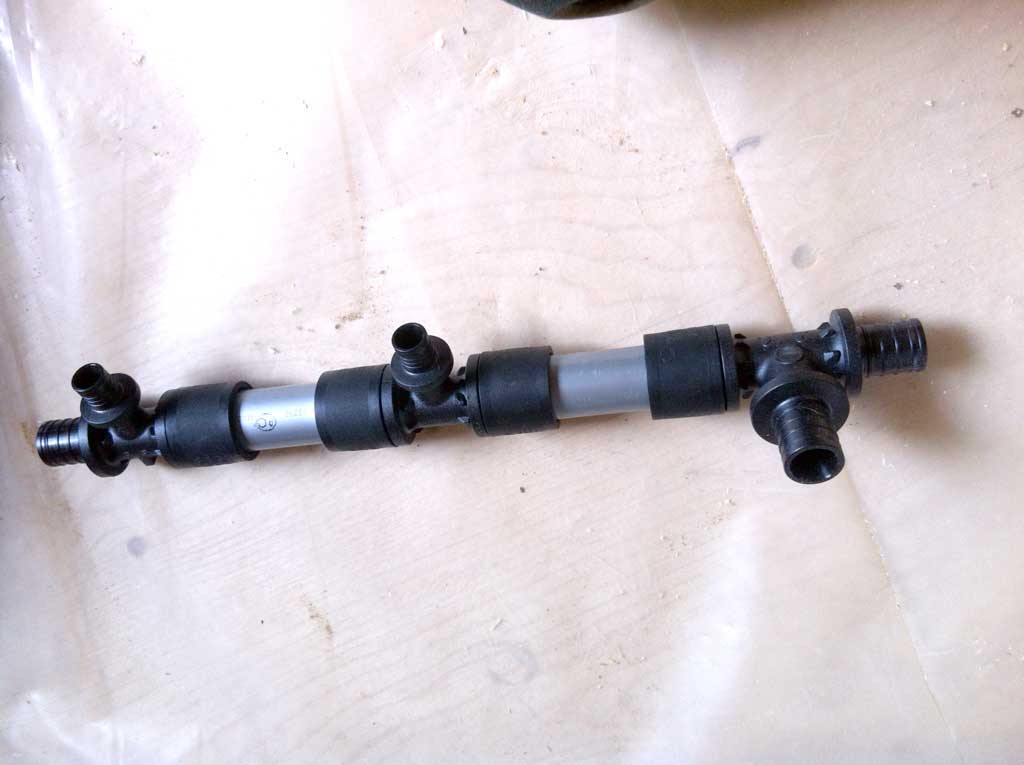

Смонтированный блок для разводки холодной воды по потребителям в туалете
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды


Подвод воды к раковине в туалете.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

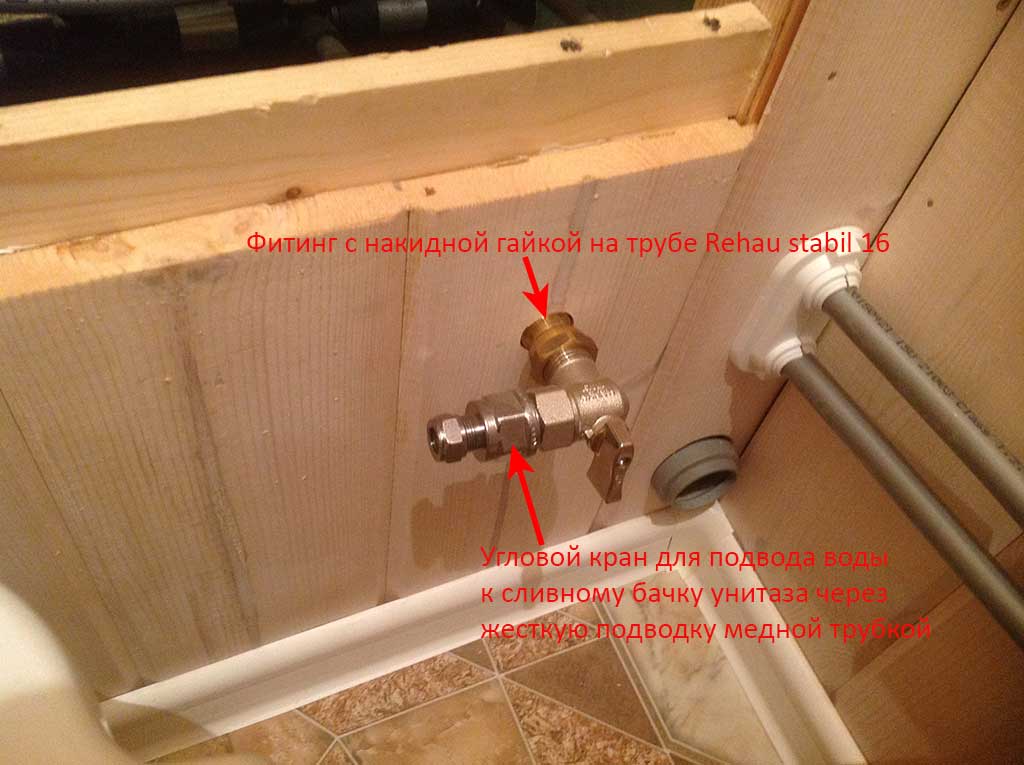

Краник для подключения бачка унитаза. Будет произведено цанговое подключение медной трубкой.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

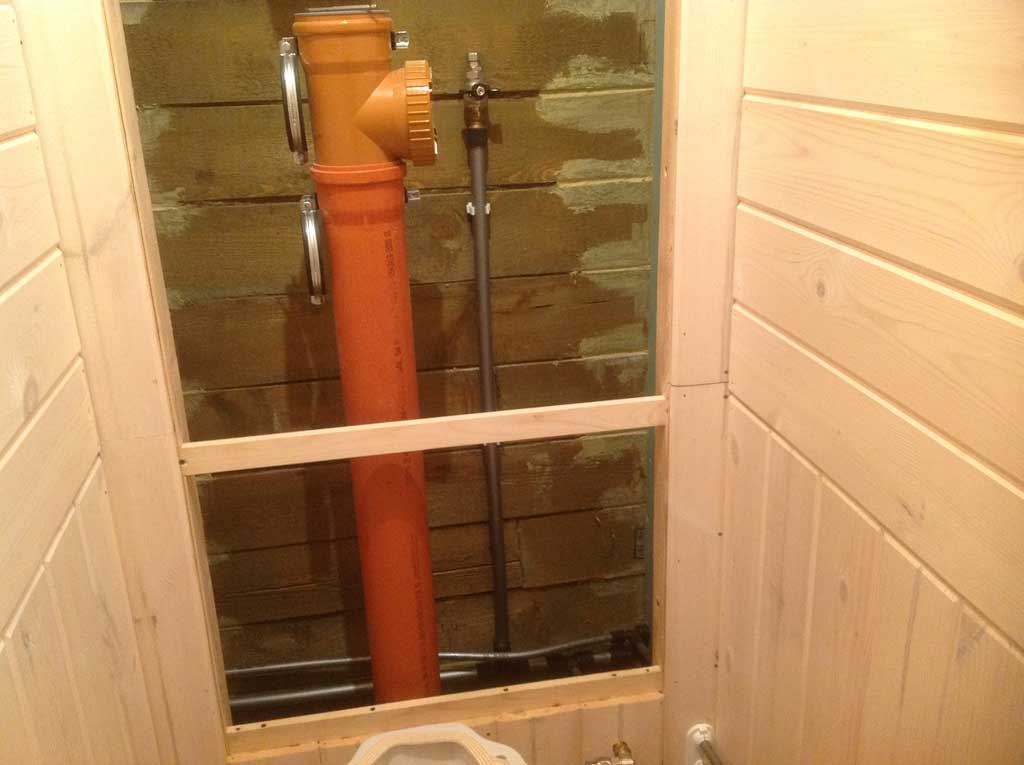

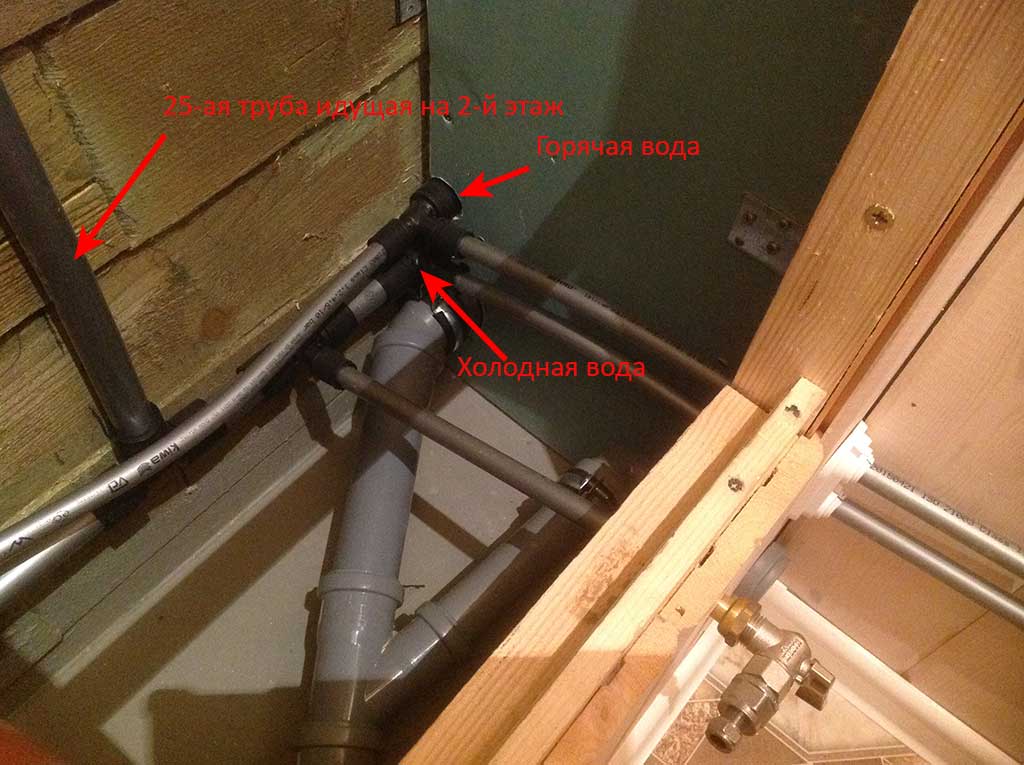

Разводка воды за унитазом
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды


Вывод холодной воды на 2-й этаж.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

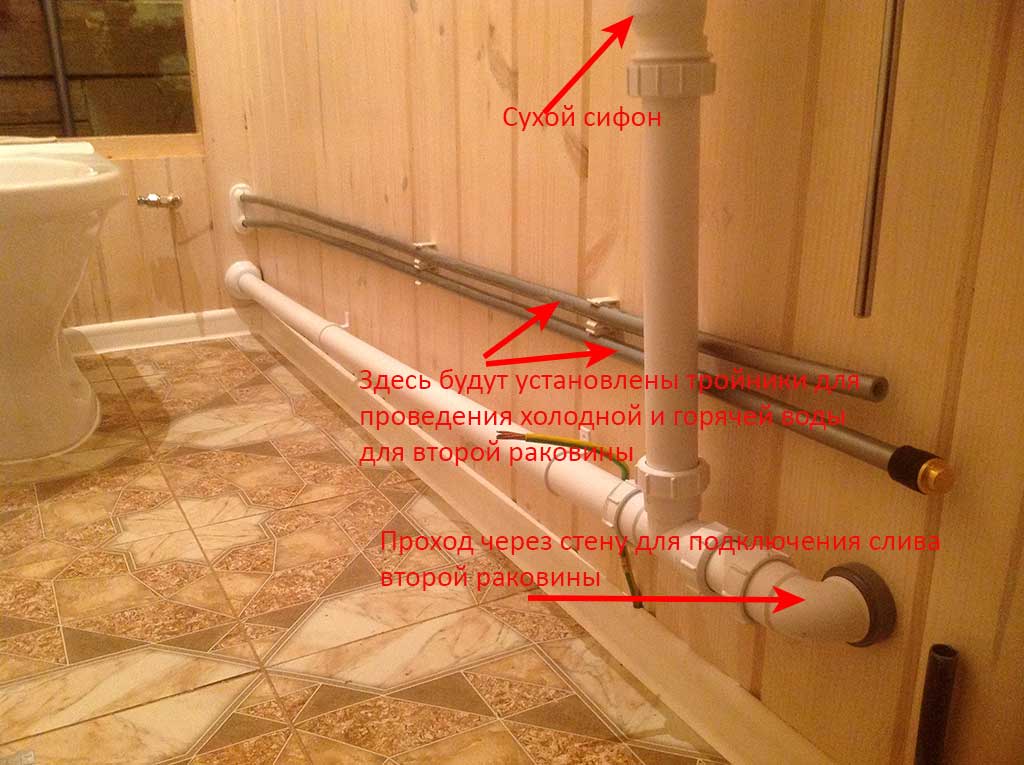

Отводы для будущего подключения второй раковины котораа будет находиться в ванной комнате за стенкой.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

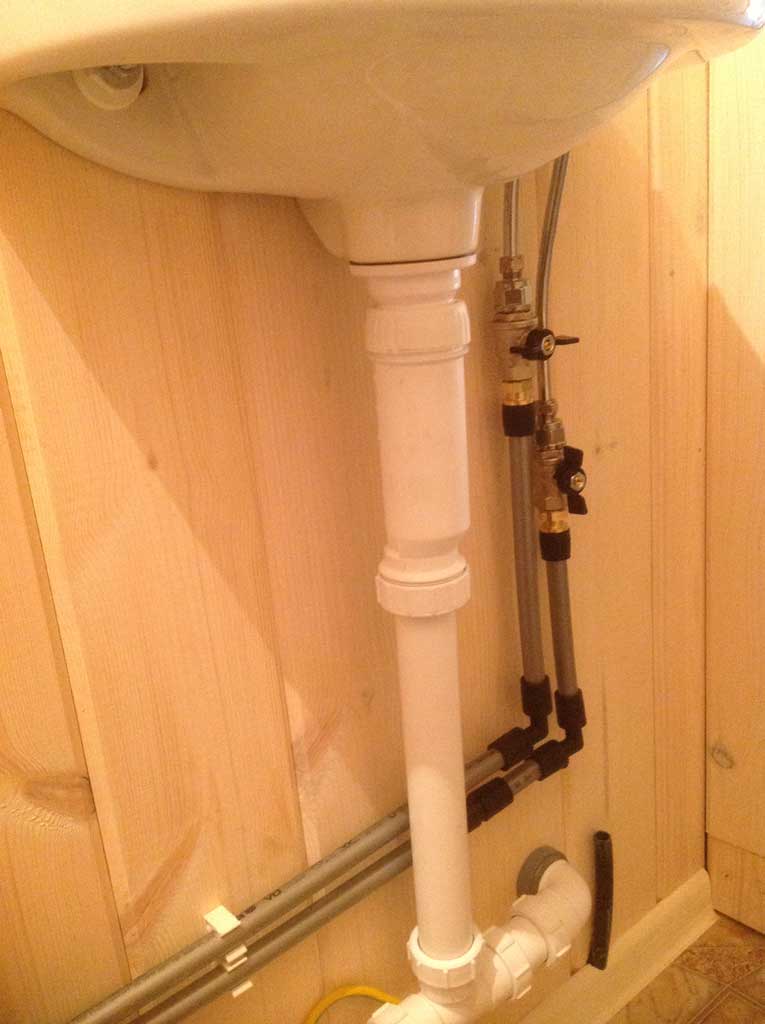

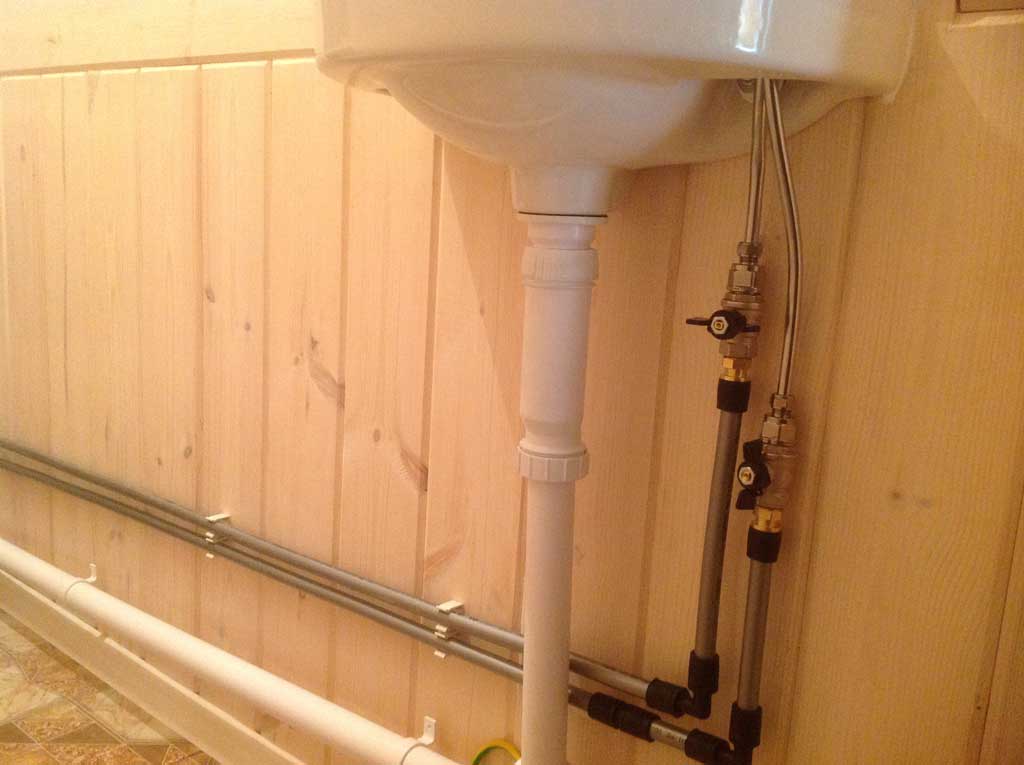

Сухой сифон под раковиной и запорные краны для перекрытия воды. Подключение сделал жесткой трубкой.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды


Под раковиной в туалете
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

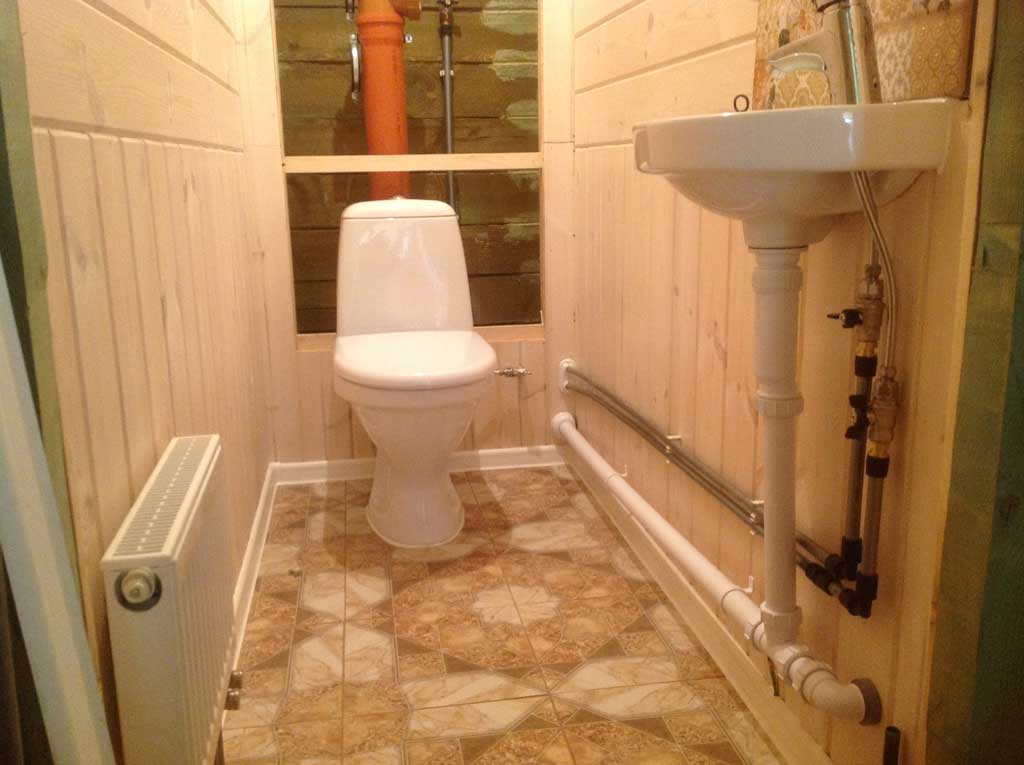

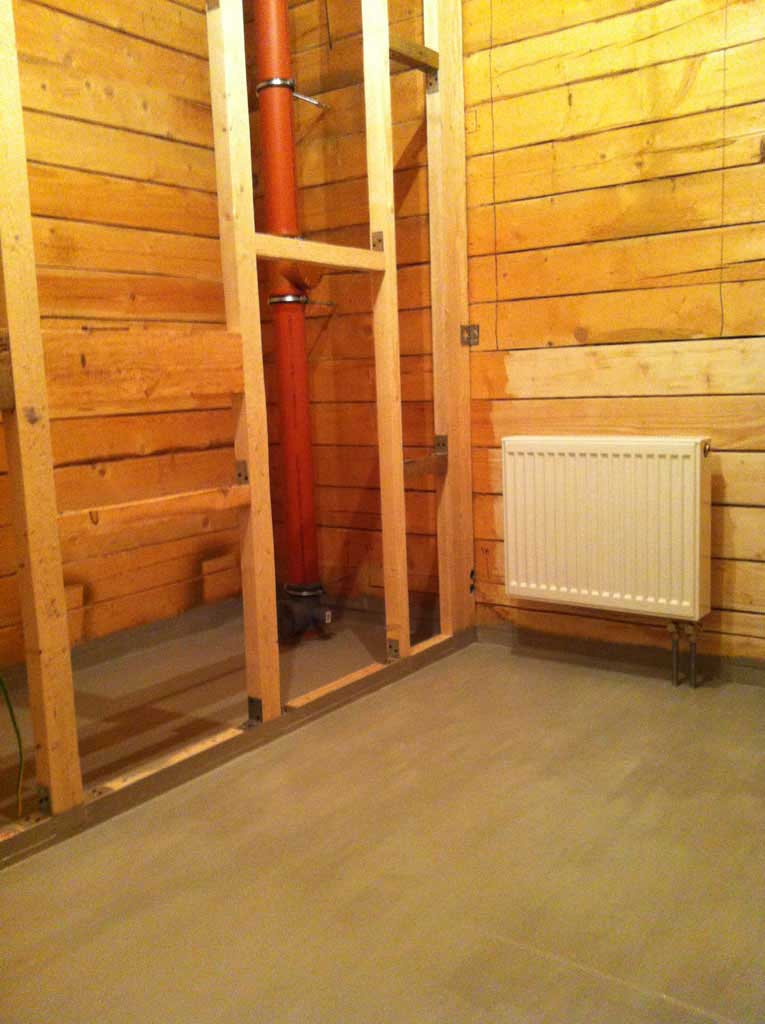

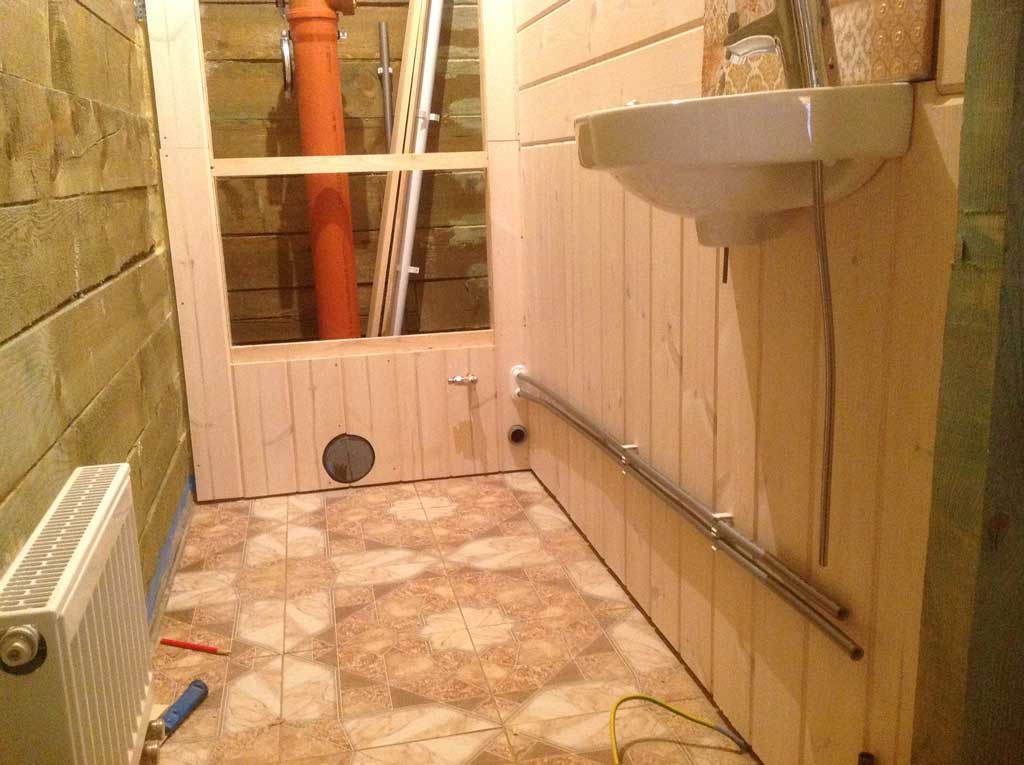

Общий вид в туалете. Задняя стенка за унитазом снята.
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

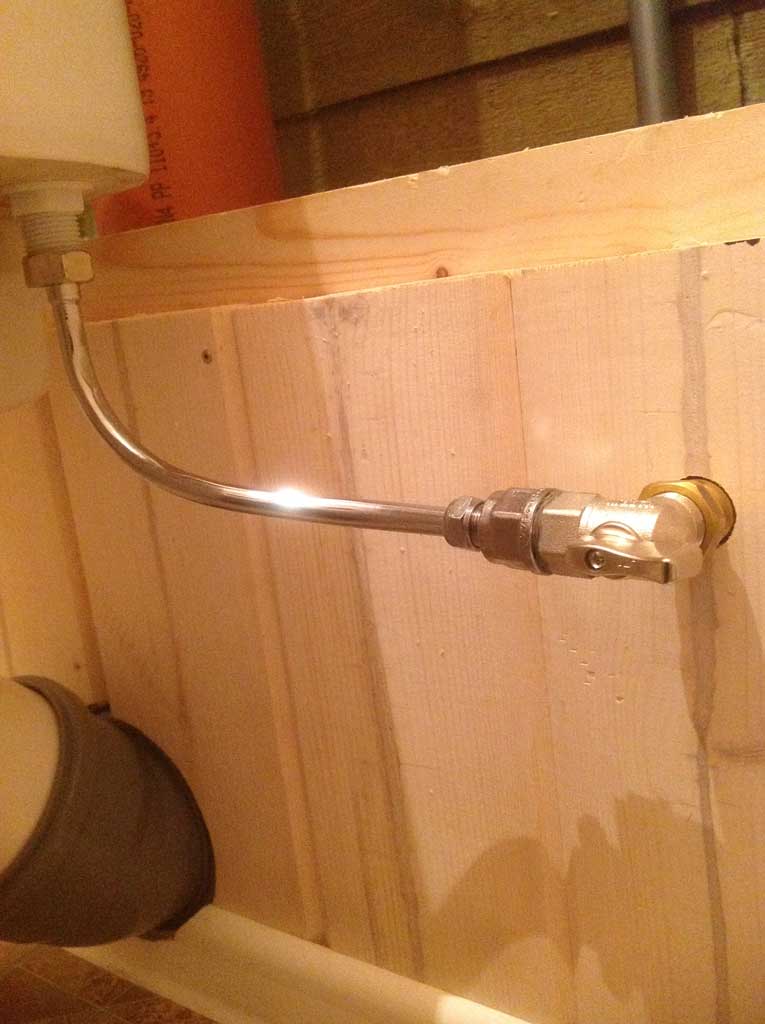

Подключение бачка унитаза. Замучался гнуть трубку - сплющивалась все время. В результате набил в трубку песку и согнул аккуратненько - и то чуть замялась все таки...
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды

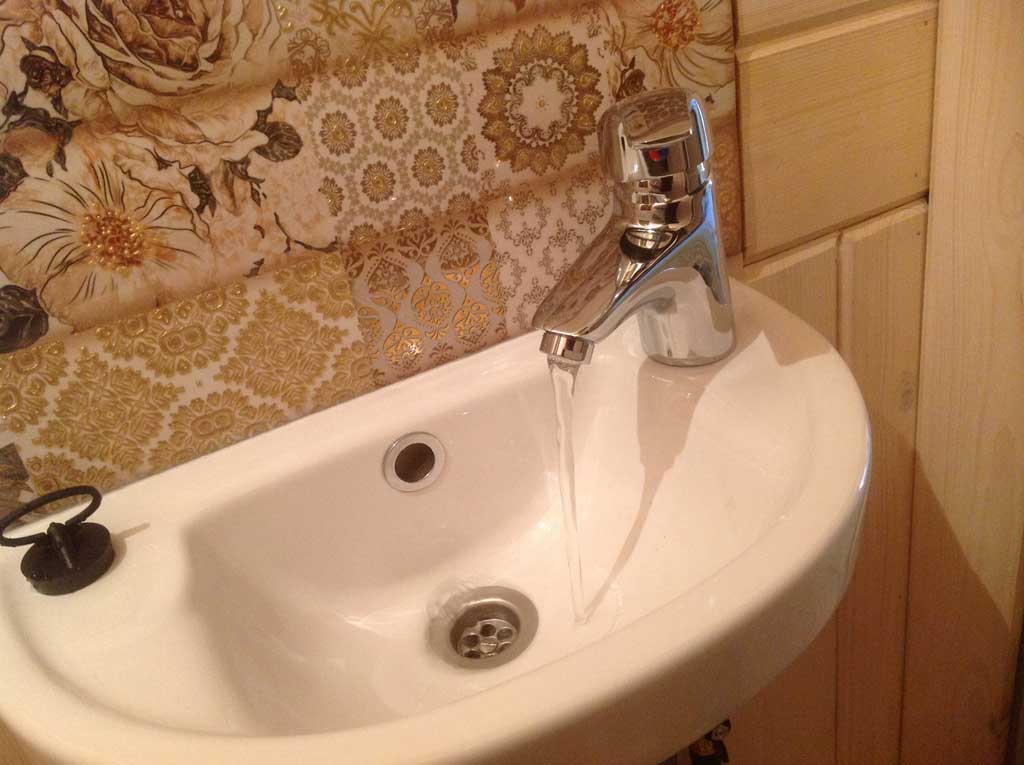

Течет течет водичка :)
Строительство дачи в СНТ. Часть 29 - Фильтр для очистки воды из скважины и разводка воды


Часть фото по мере разводки на даче будет добавлена в последствии в данной теме.
