В качестве котла отопления был выбрат твердотопливный котел отопления Драгон ТА 15 от "Твердотопа".
По площади жилых помещений его хватает с избытком, даже хватит на отопления нескольких помещений на мансарде если впоследствии решу их там устроить.

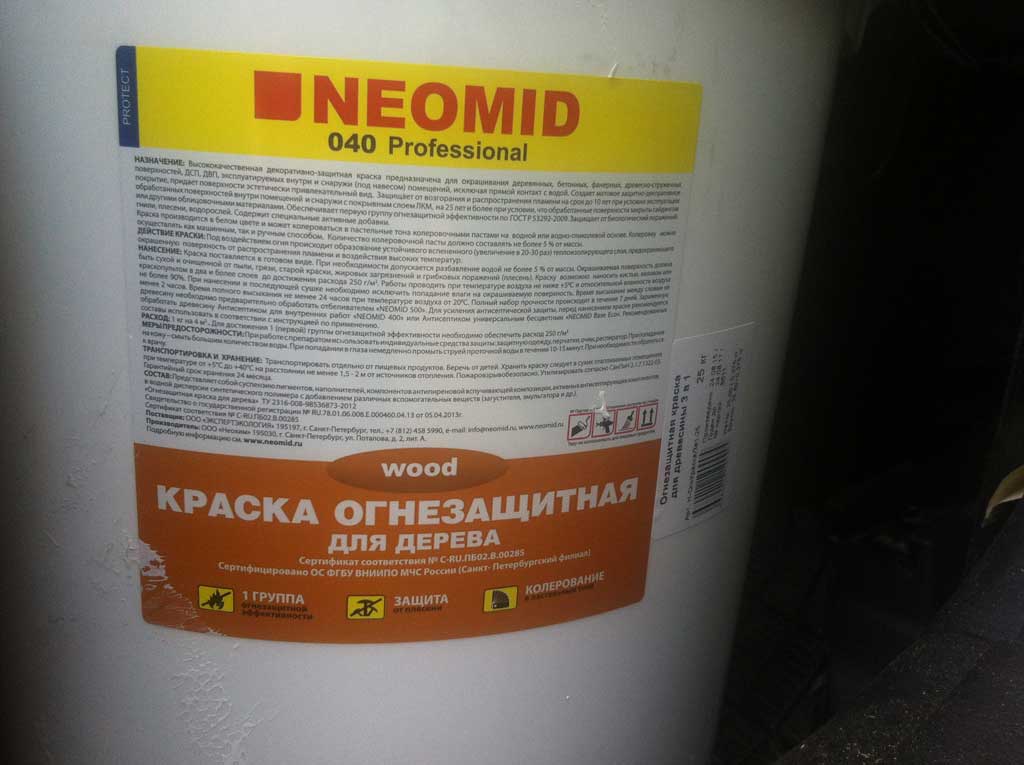

Стены в топочной ничем не обшивал - они были покрашены в несколько слоев огнезащитной краской от Neomid.
Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15


Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15

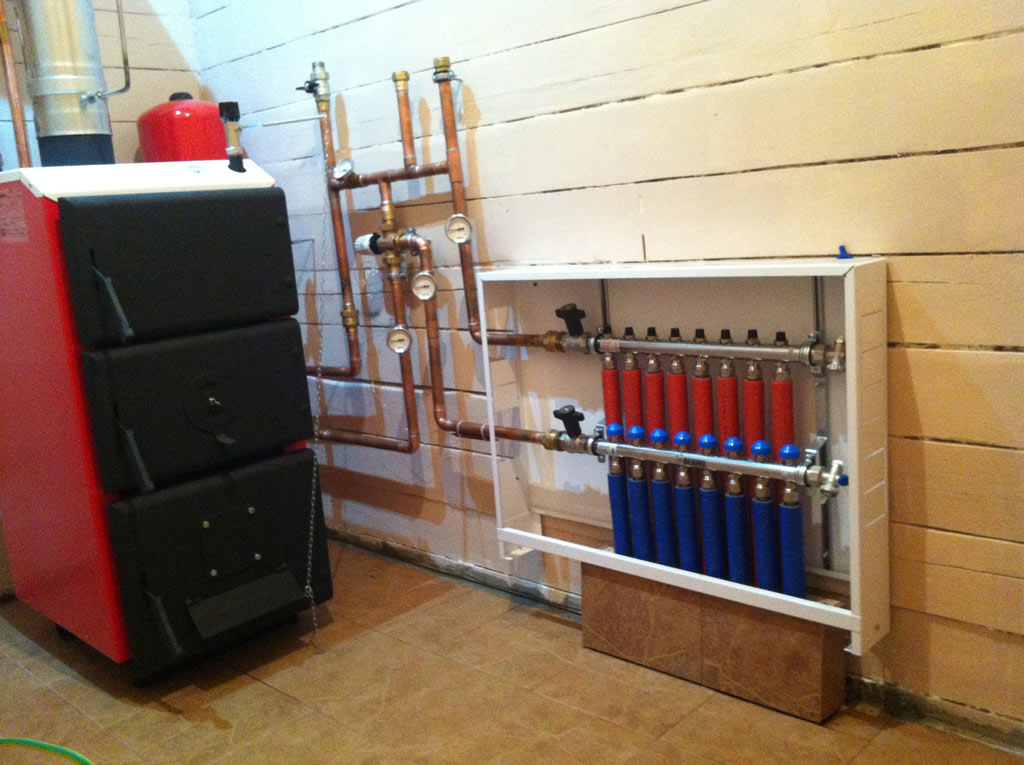

Ранее было уже сказано, что система подвода теплоносителя к радиаторам Керми была выбрана коллекторная и сам коллектор будет расположен непосредственно рядом с котлом.
Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15

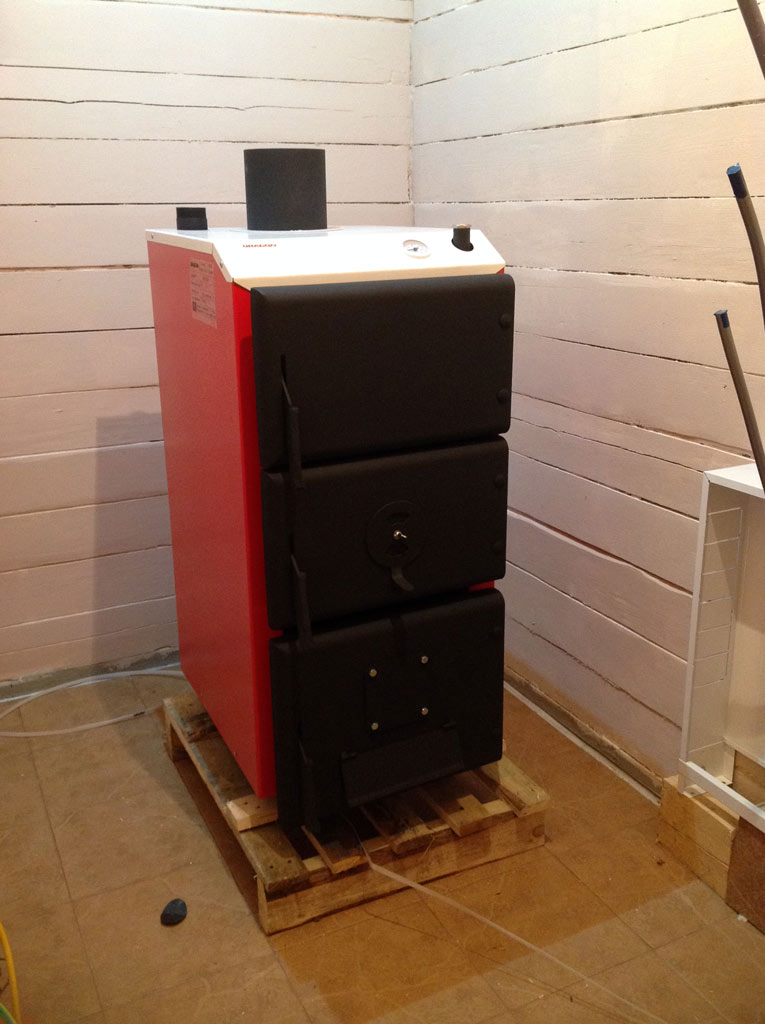

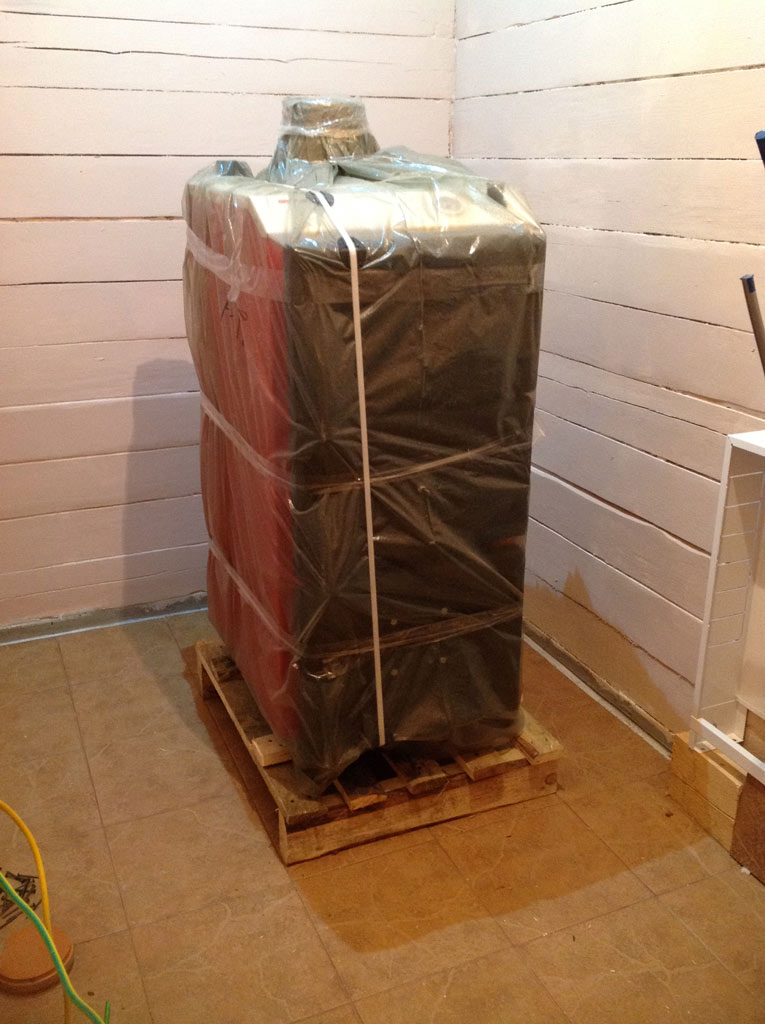

Котел привезли запакованный в полиэтиленовую пленку и в коробке из деревянных реек. Закатили его в топочную на тележке и распаковали там же.

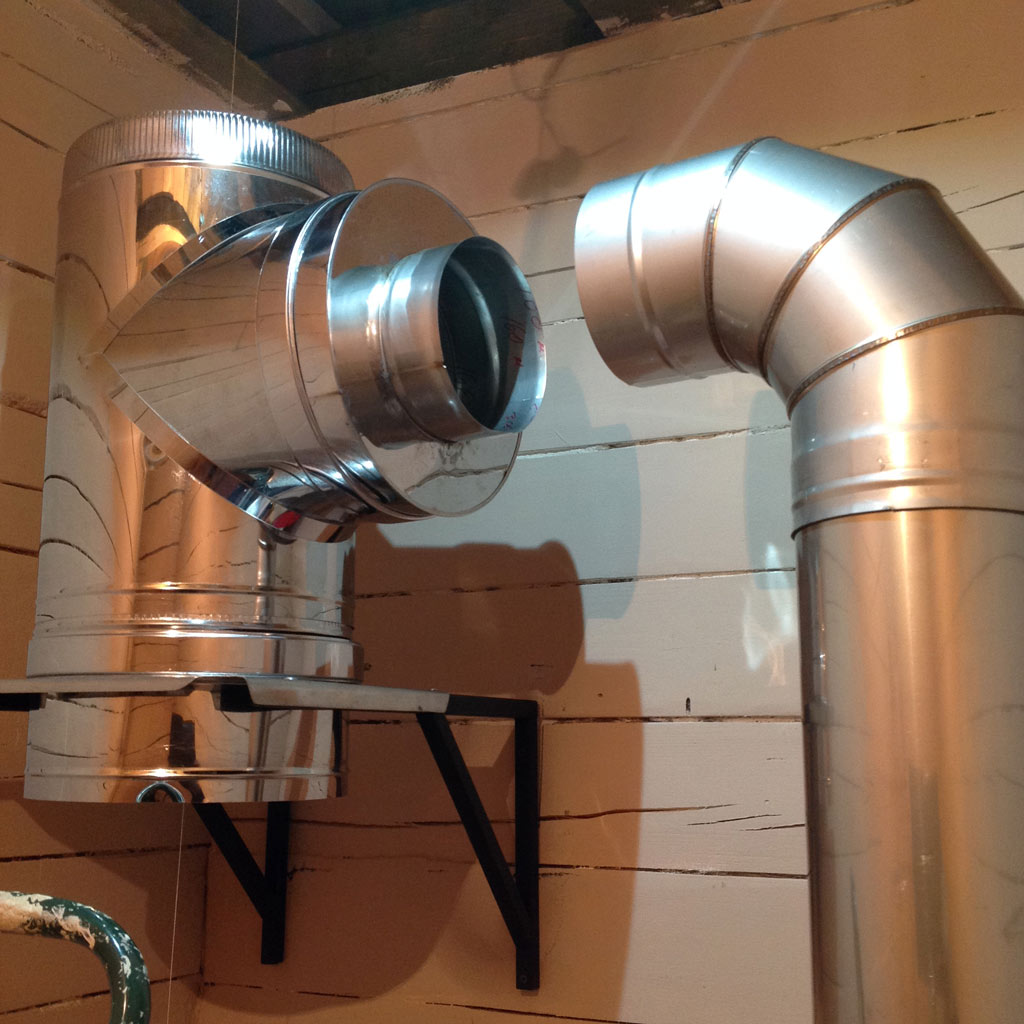

Разгрузили все "причендалы" к котлу - трубы из нержавеющей стали и всю необходимую обвязку.

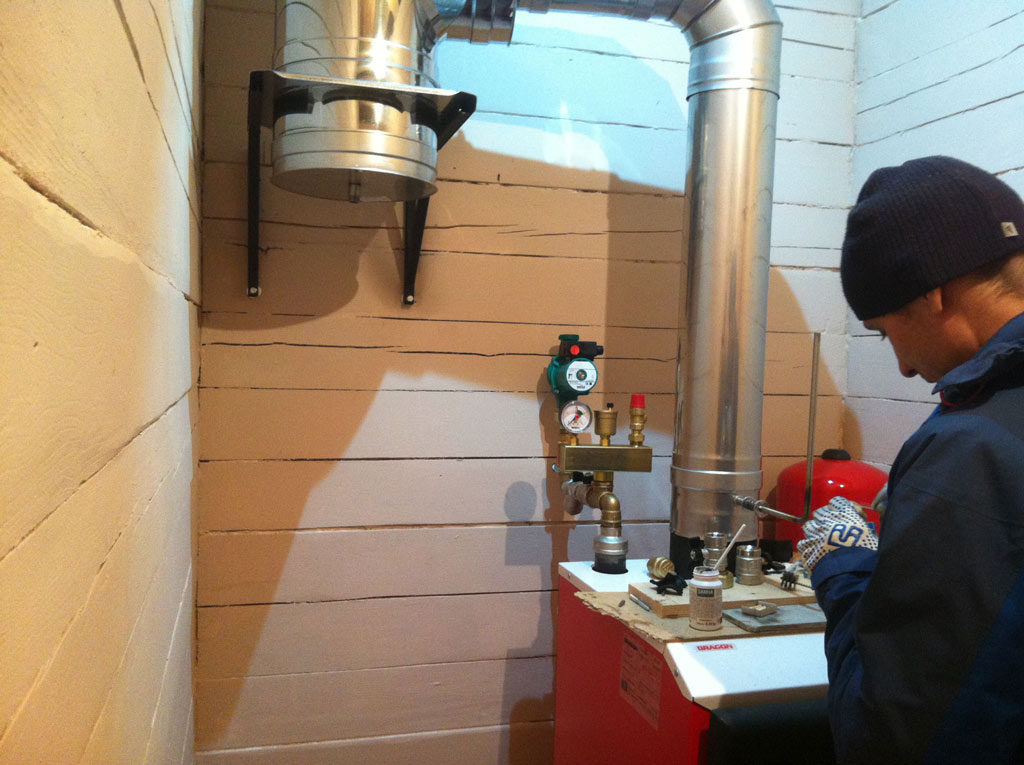

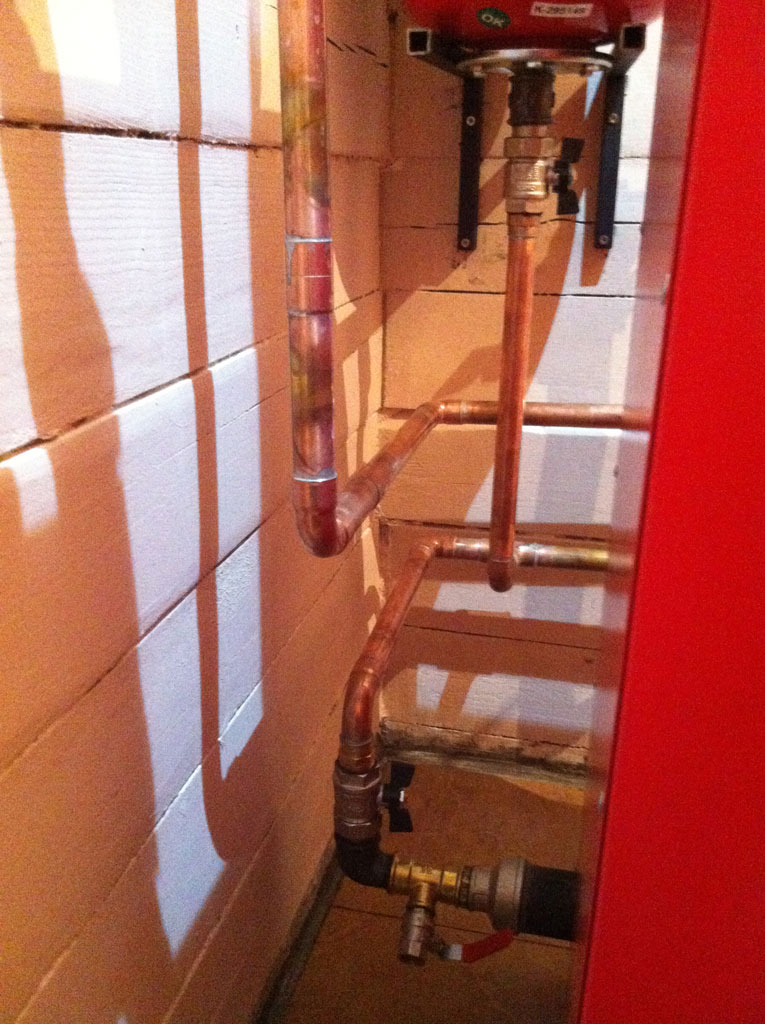

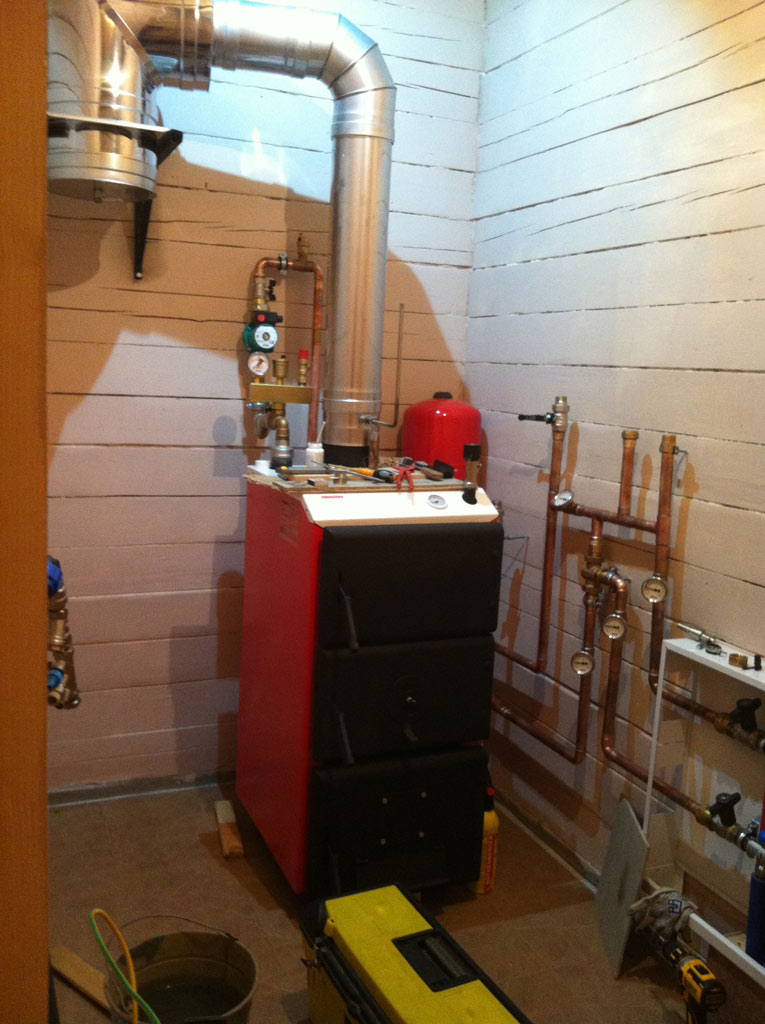

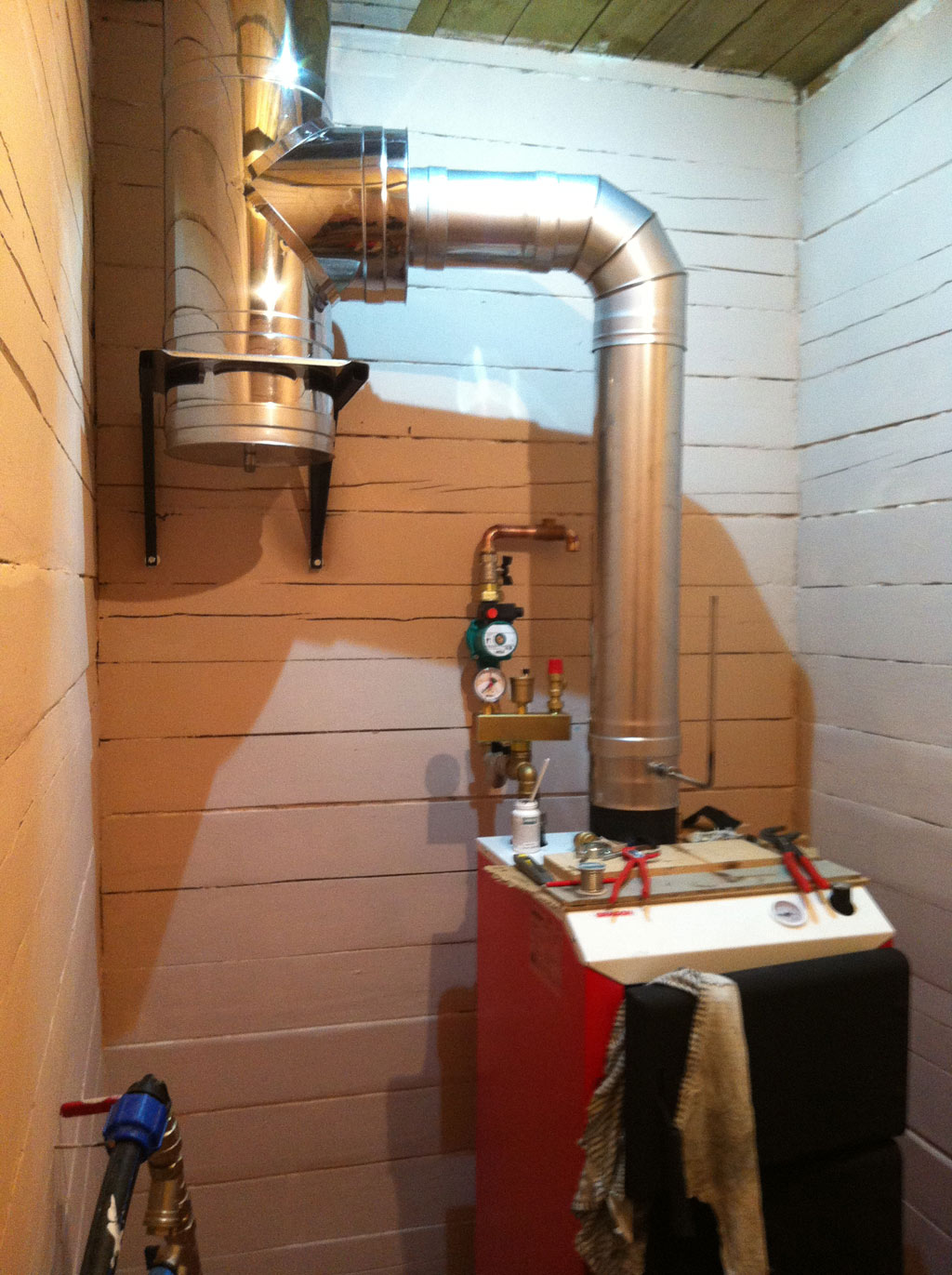

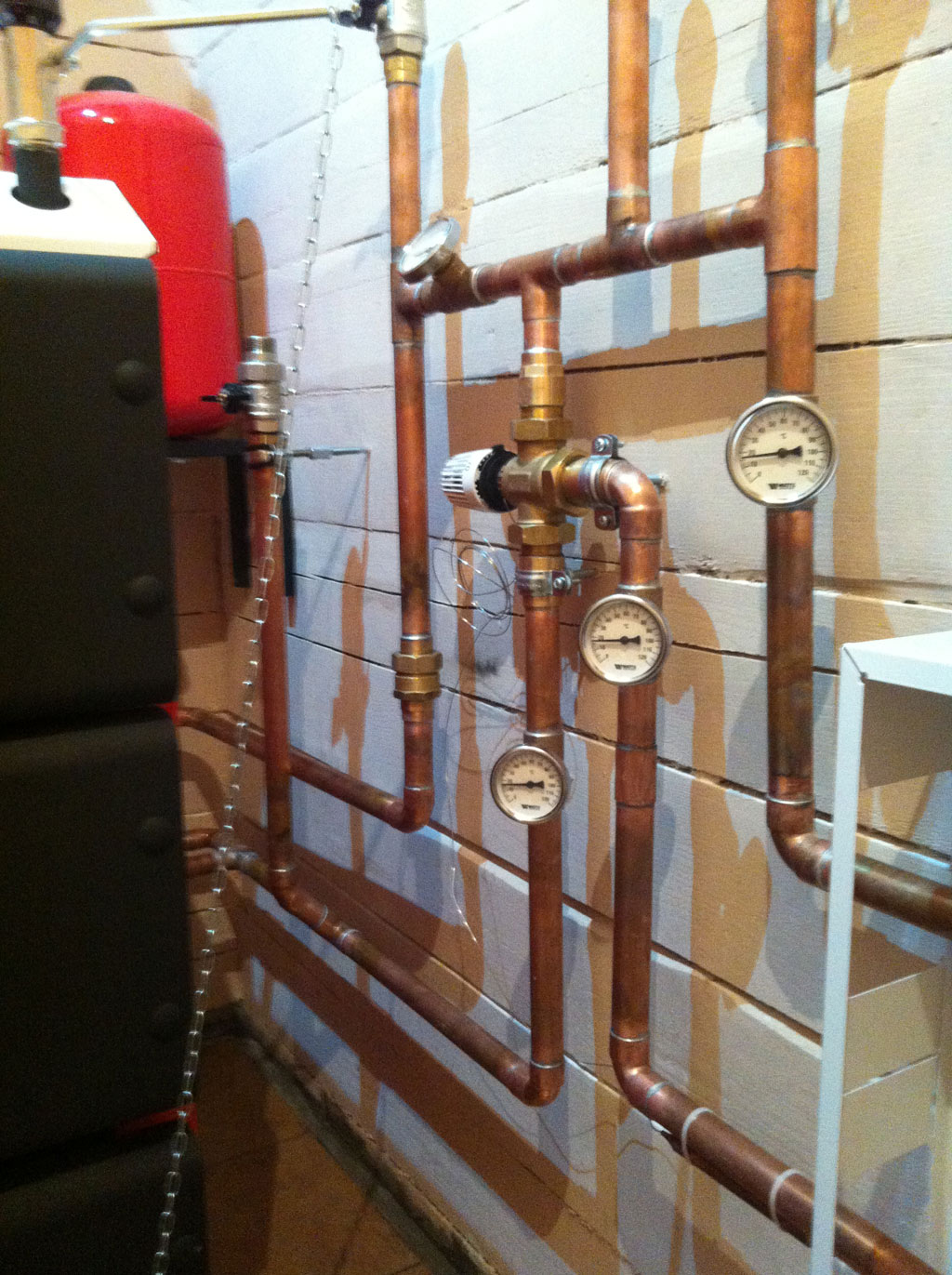

Саму обвязку котла делали пайкой медных труб. Думаю что так будет надежнее.

Монтажник был всего один и на "объекте" находился неделю. Не представляю как бы он все это монтировал сам в одно лицо если бы я ему не помогал.
В общем я выступал в качестве бесплатной наемной рабочей силы... еще и денег за монтаж котла и дымовой трубы заплатил...

Медные трубы сваривались припоем на газовой горелке.
Помимо обычной обвязки я попросил сделать дополнительно пару отводов на мансардный этаж которые были заглушены и пару отводов для подключения резервного электрокотла, который я планирую подключить впоследствии. Они также были заглушены.

Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15

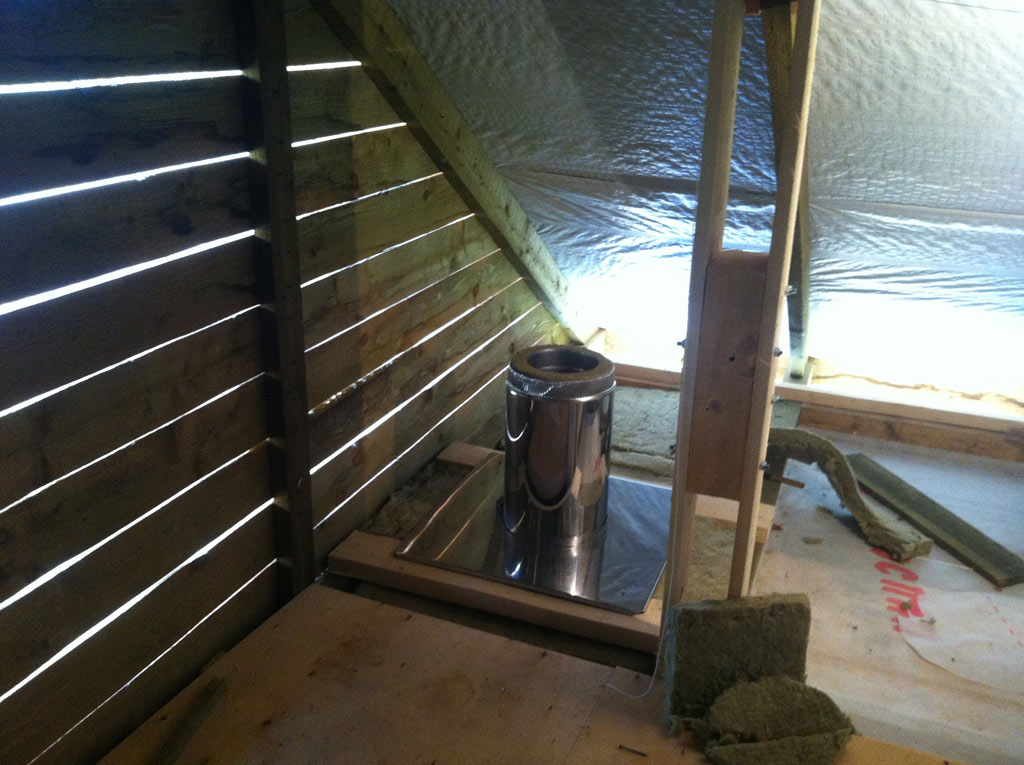

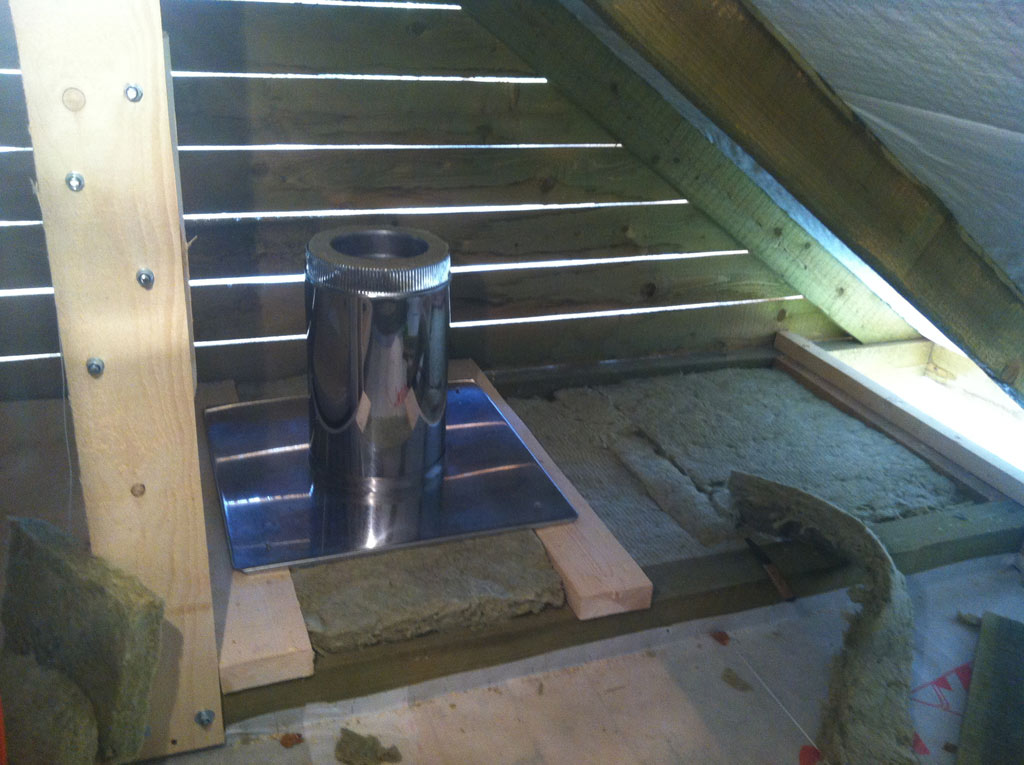

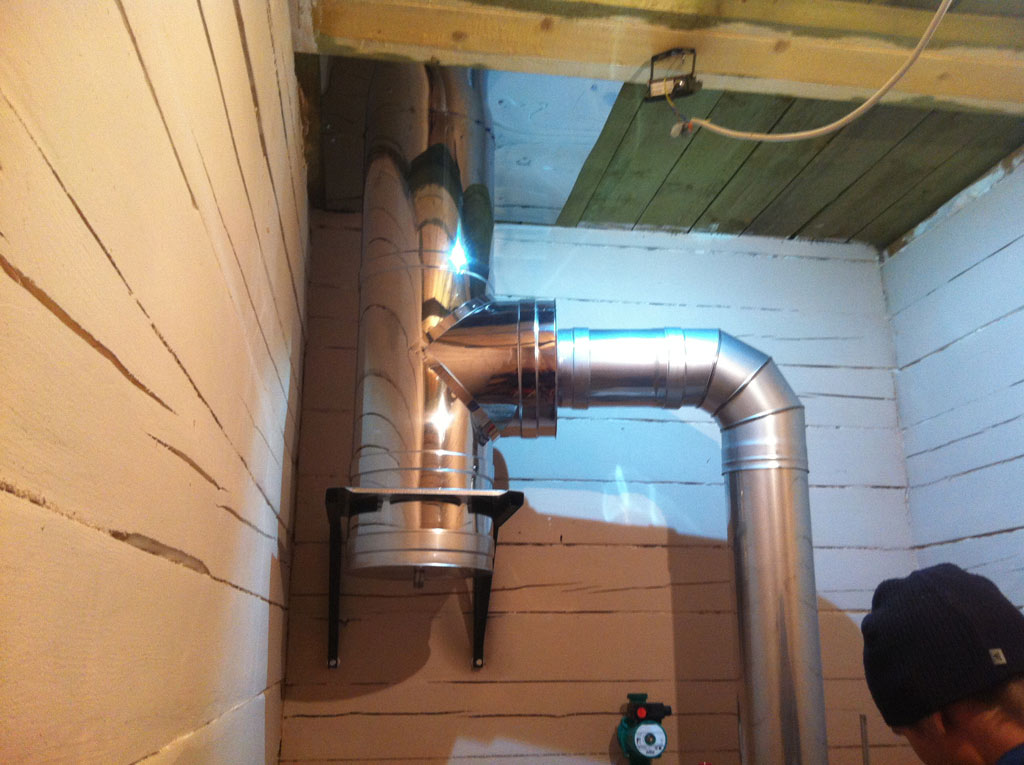

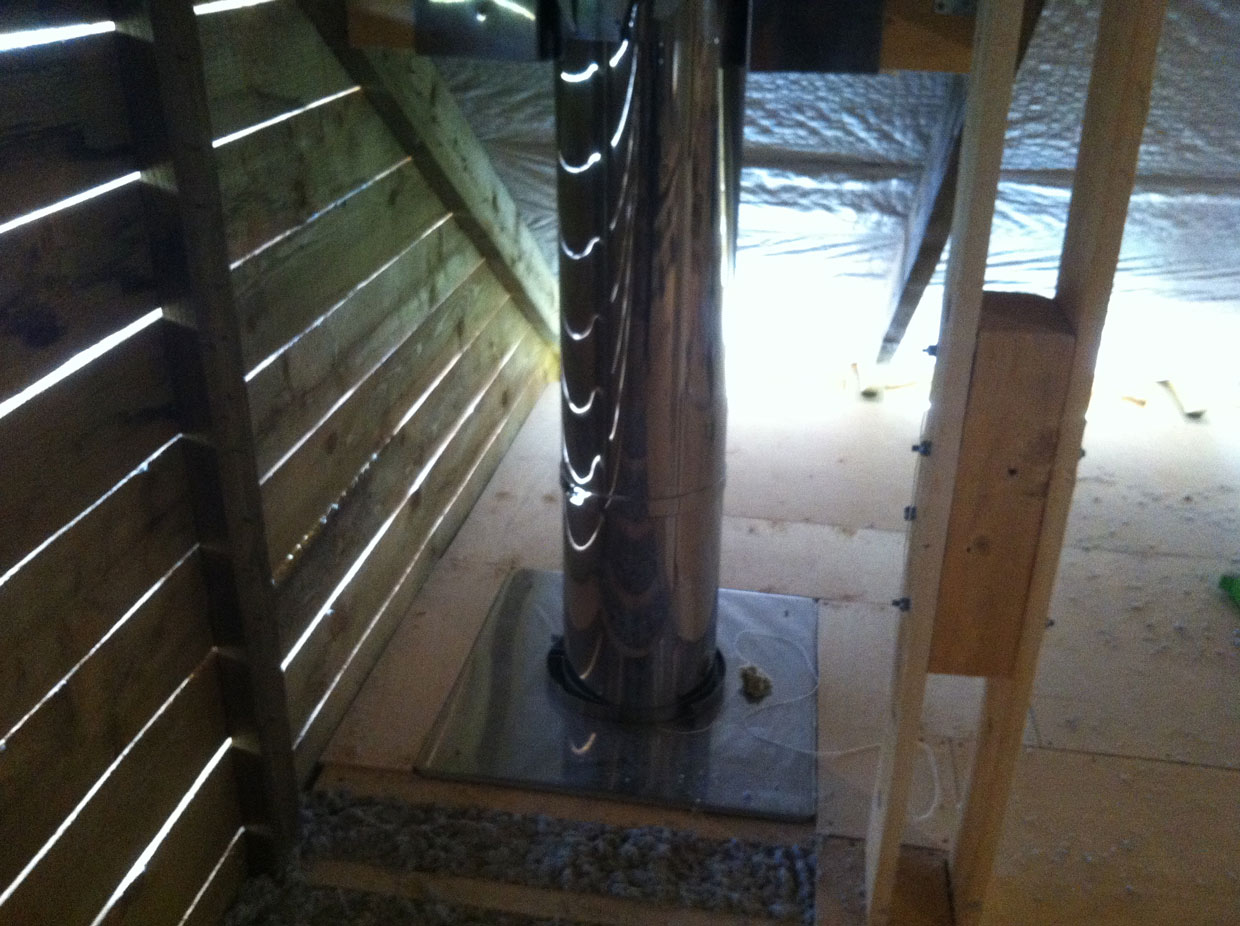

Проход для дымовой трубы в перекрытии потолка я выпилил по месту немного отступив от самой трубы - сантиметра 3-4 где то.
Место прохода трубы утеплял минеральной ватой, а не эковатой как в других местах.

Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15

Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15

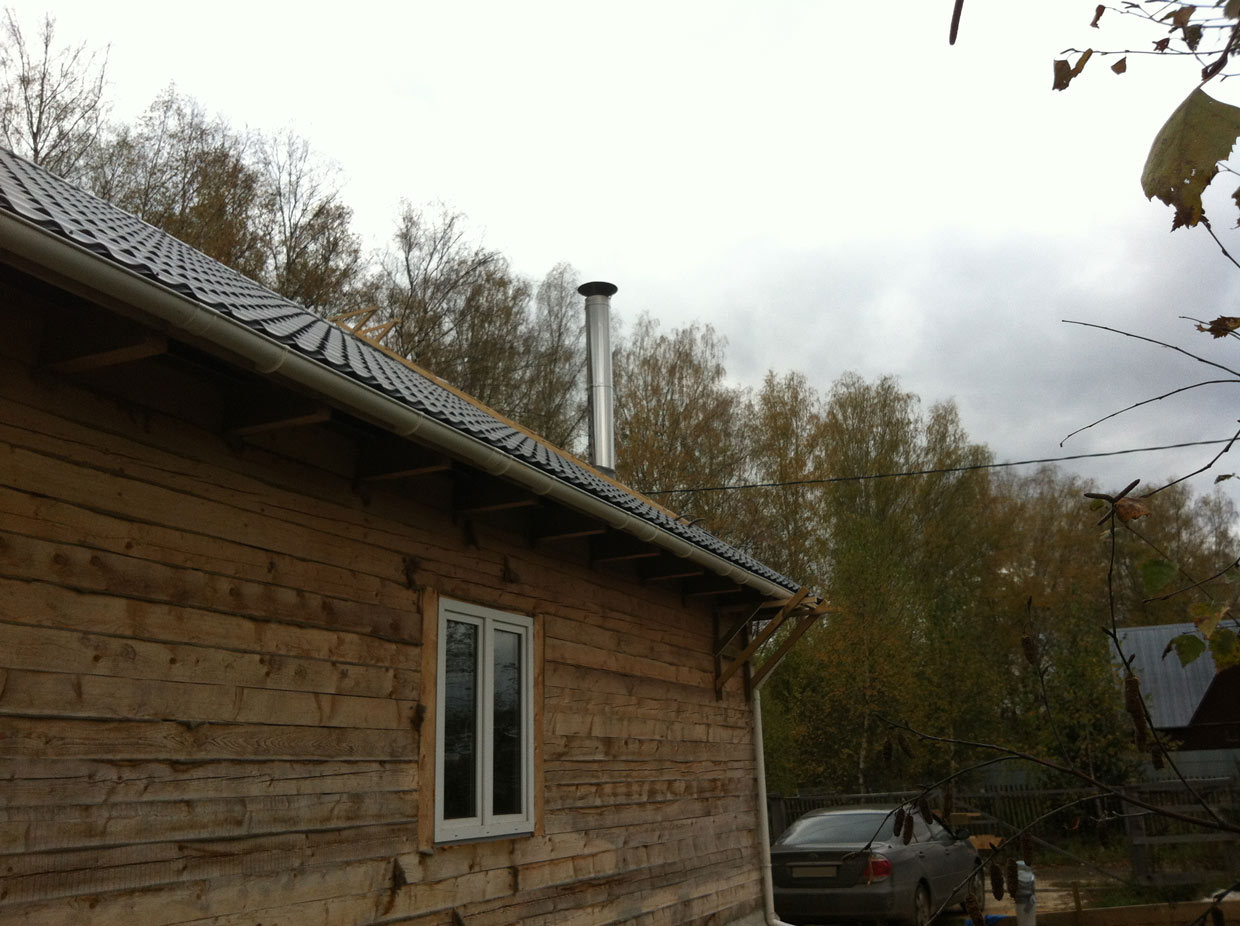

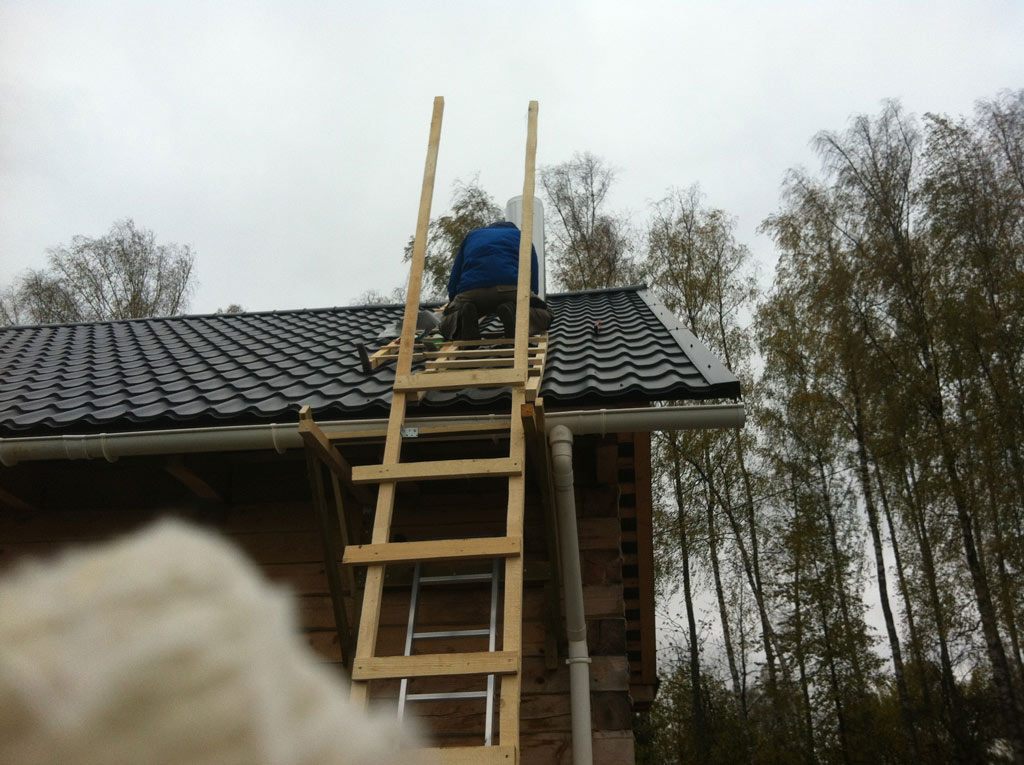

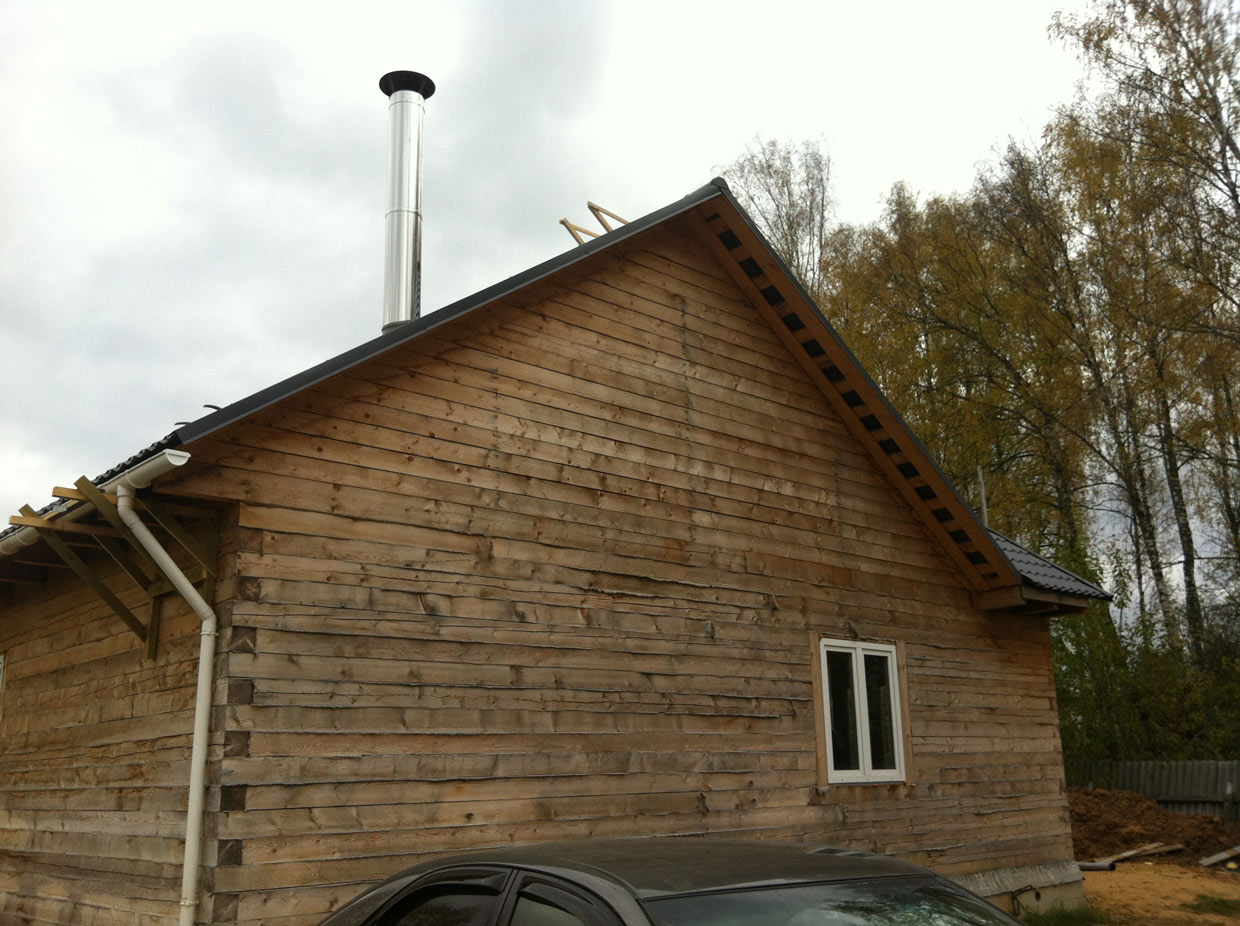

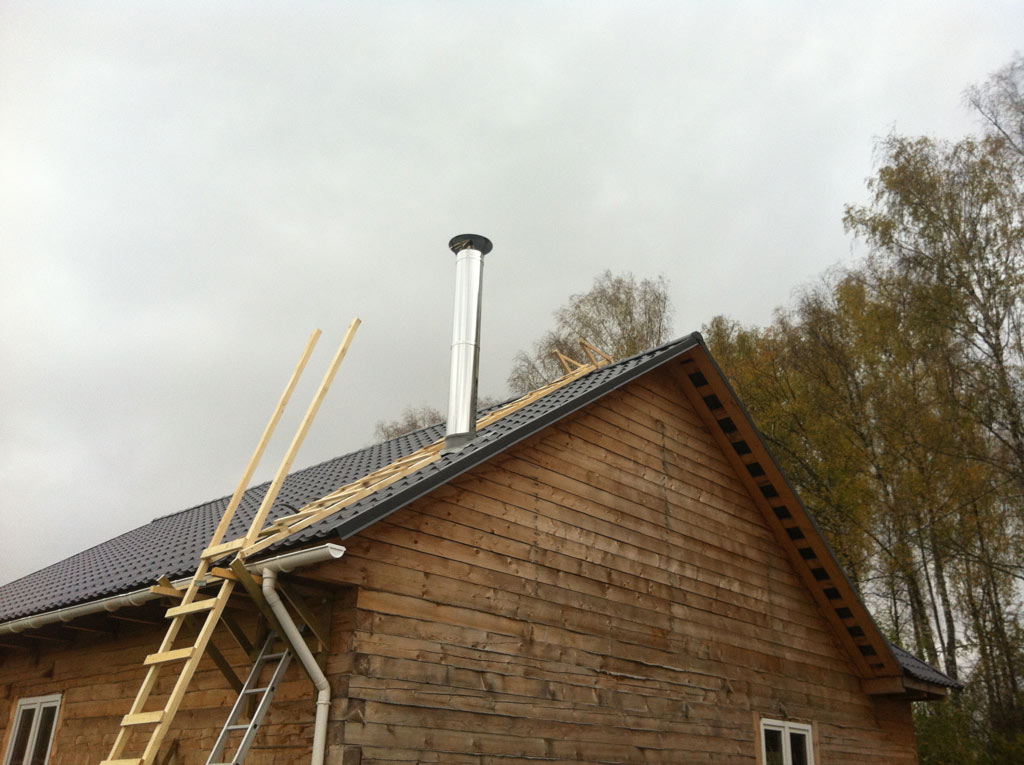

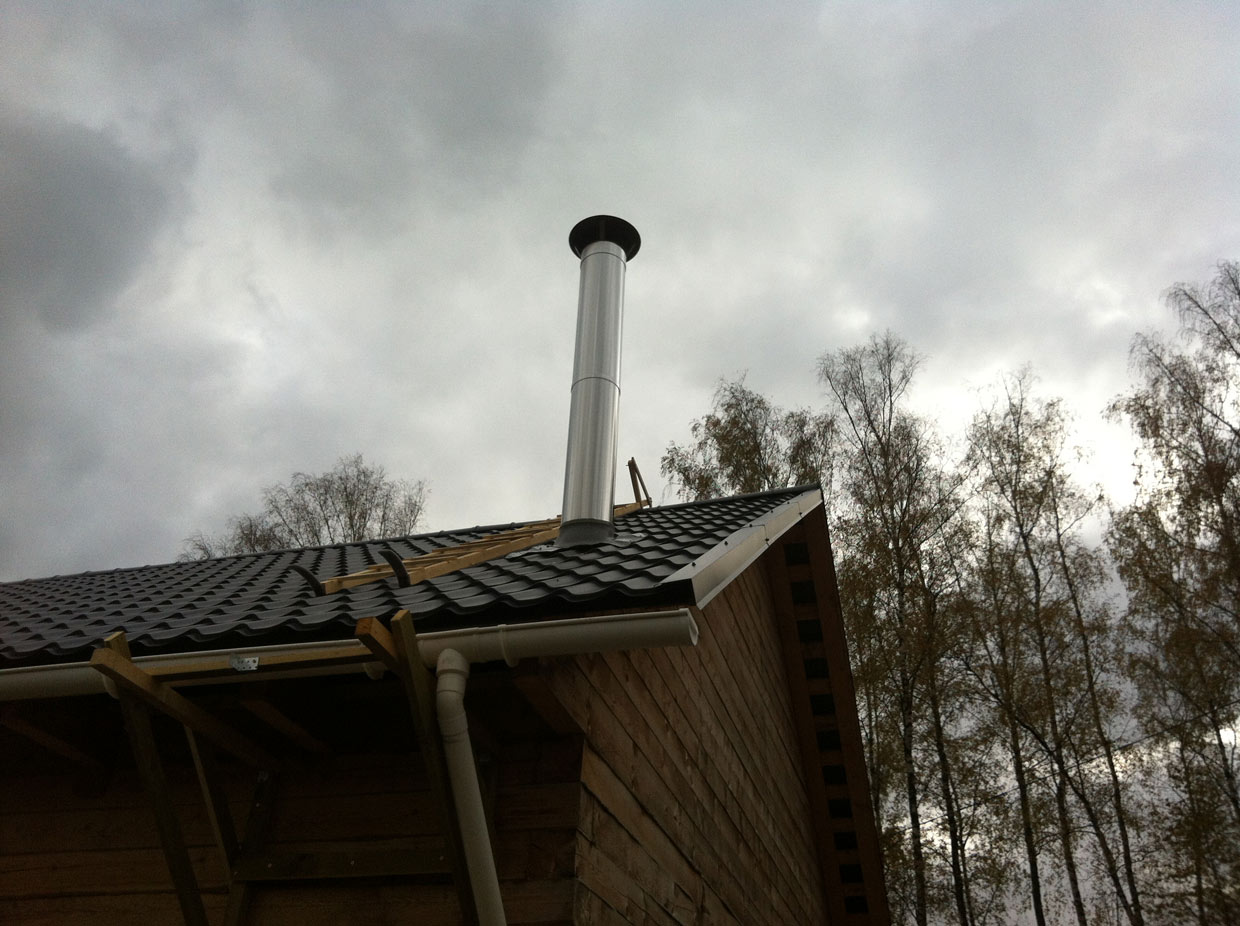

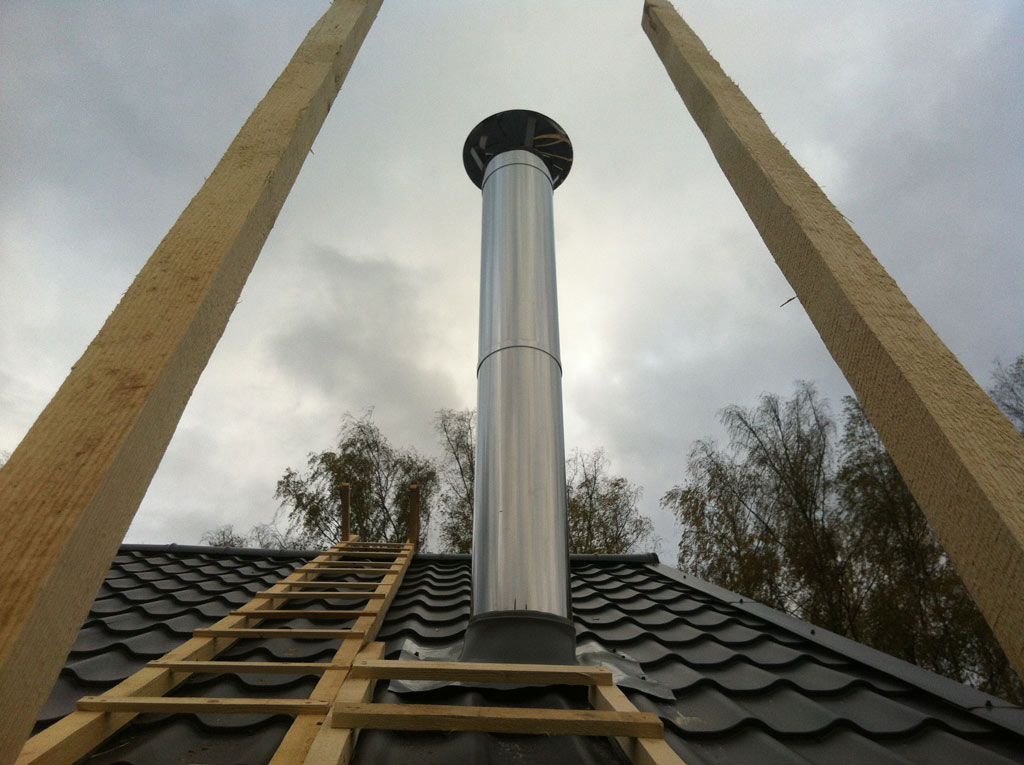

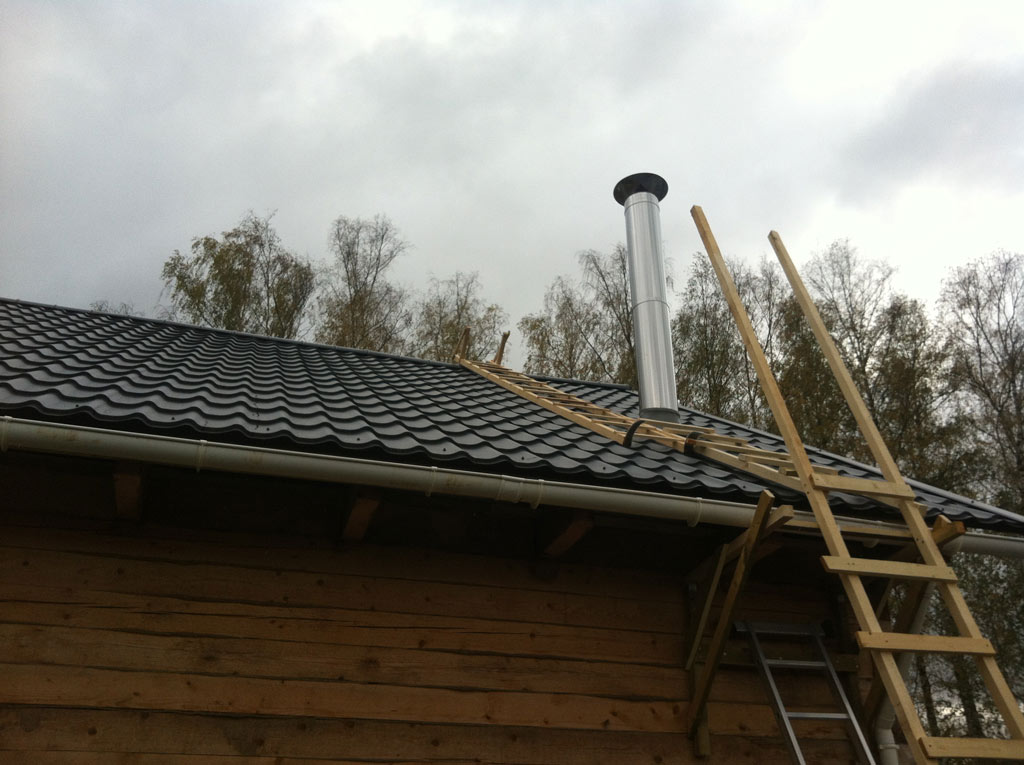

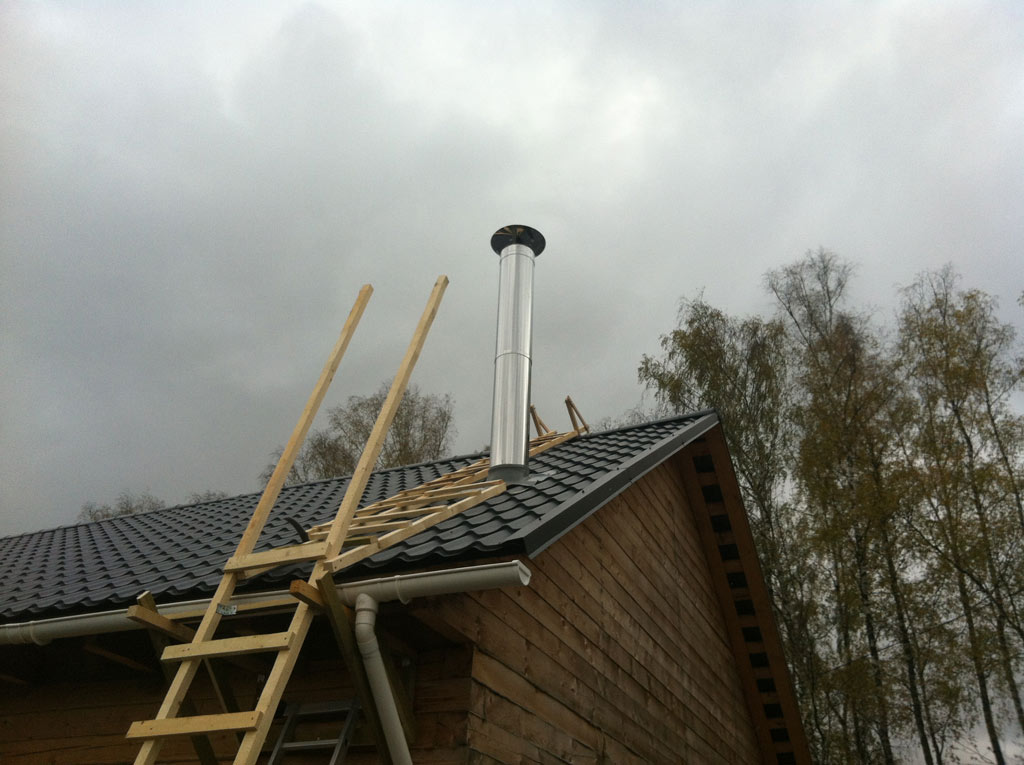

Проход дымовой трубы на крышу через металлочерепицу также делал по месту - тут я активно помогал монтажнику. Дымовую трубу у становили по уровню и закрепили хомутом у стропил.

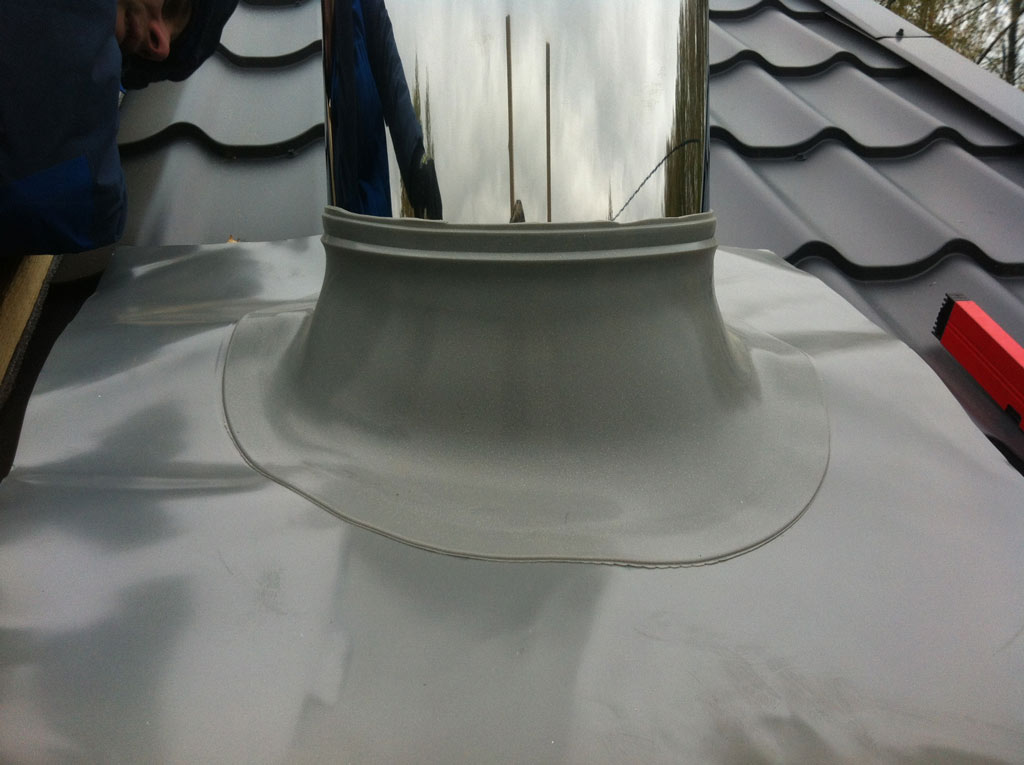

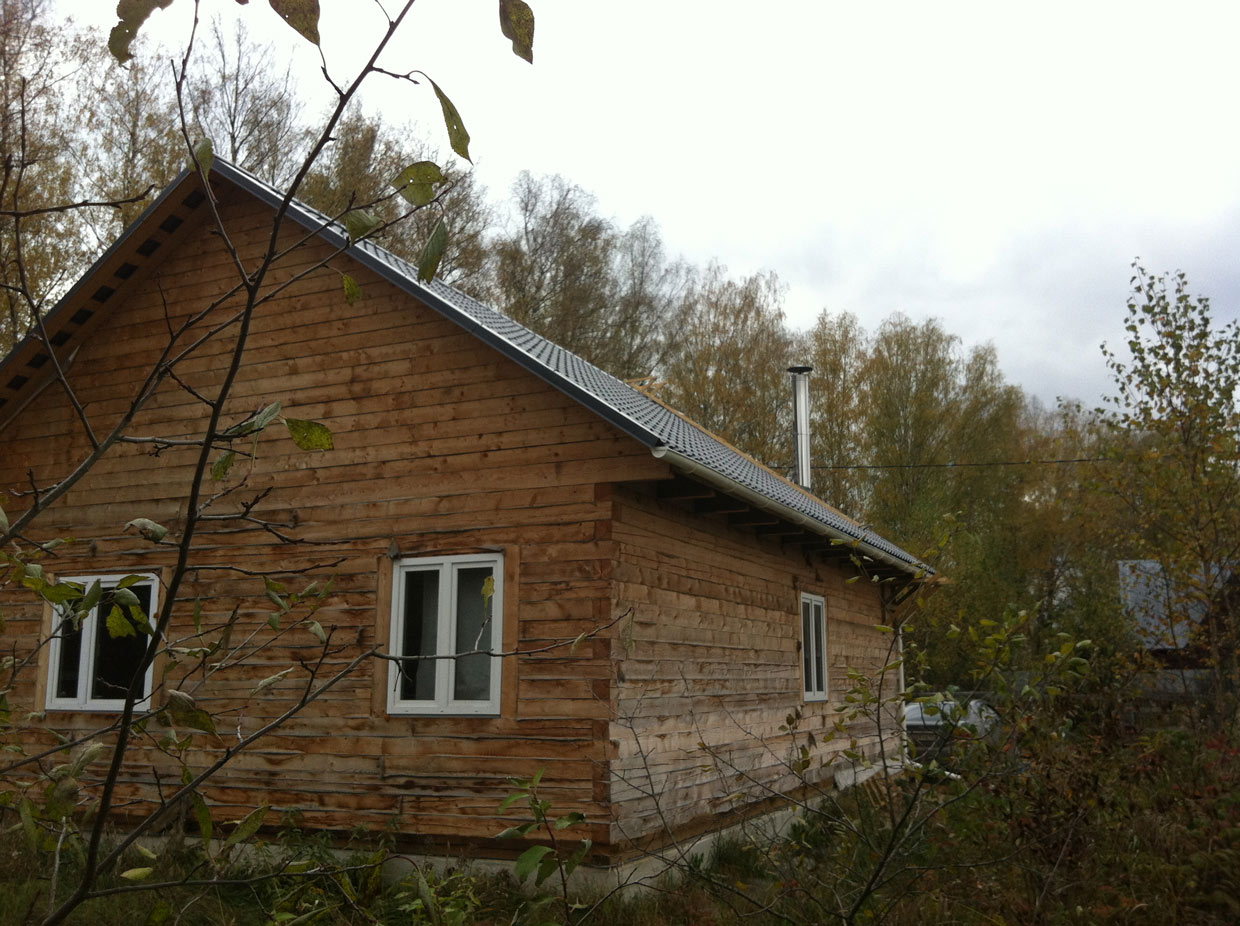

Снаружи проход трубы был гидроизолирован битумной мастикой металлизированной и прорезиненной манжетой которая дополнительно была прикручена к металлочерепице.

Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15

Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15

Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15


Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15

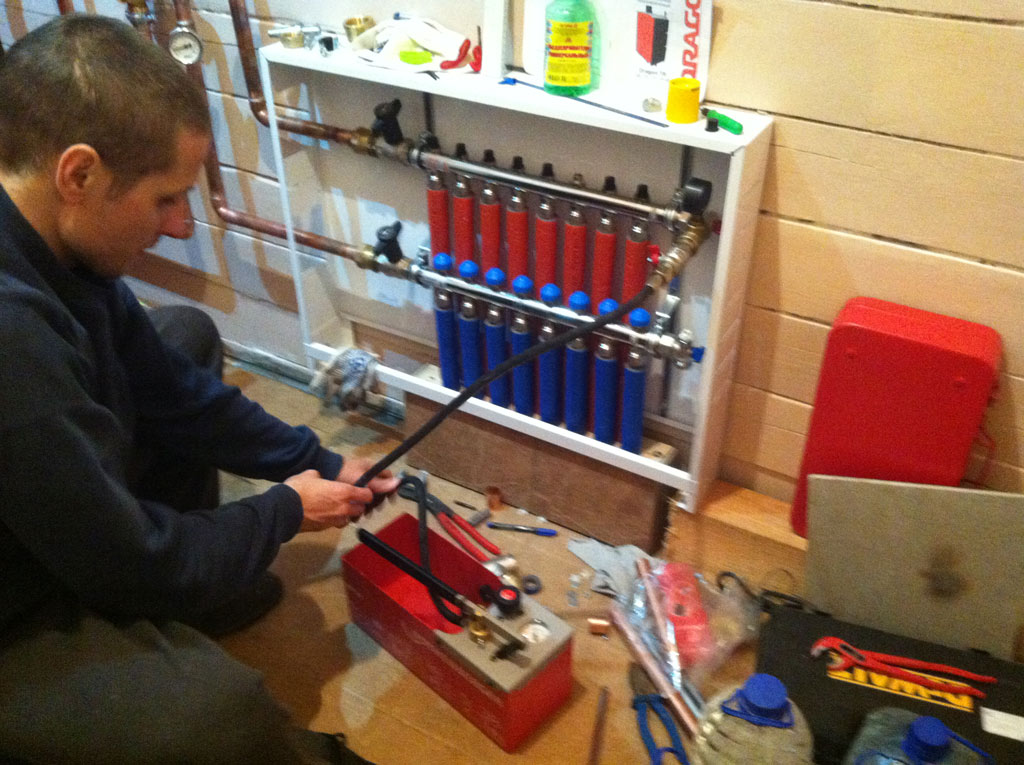

После обвязки котла подошел черед опрессовки.
Первую опрессовку делали обычной водой. Закачали литров 50 ручным прессом. Нашли несколько мест с течью которые были устранены.
В таком виде оставили на сутки - в районе подключения радиаторов к трубам (которые делал предварительно я сам, а не установщики хоть это и было оговорено ранее) протечек не наблюдалось.
Сделали пробную топку на воде. Радиаторы работали исправно - нигде ничего не текло.

Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15


По ходу заливания воды в систему на всех радиаторах были ослаблены краны Маевского и я периодически делал обход помещений на предмет контроля - потекла жидкость или нет.
Как только наблюдалась течь теплоносителя из крана Маевского на радиаторе я этот кран закручивал и продолжал контролировать другие радиаторы.
Таким образом были проверены все радиаторы.

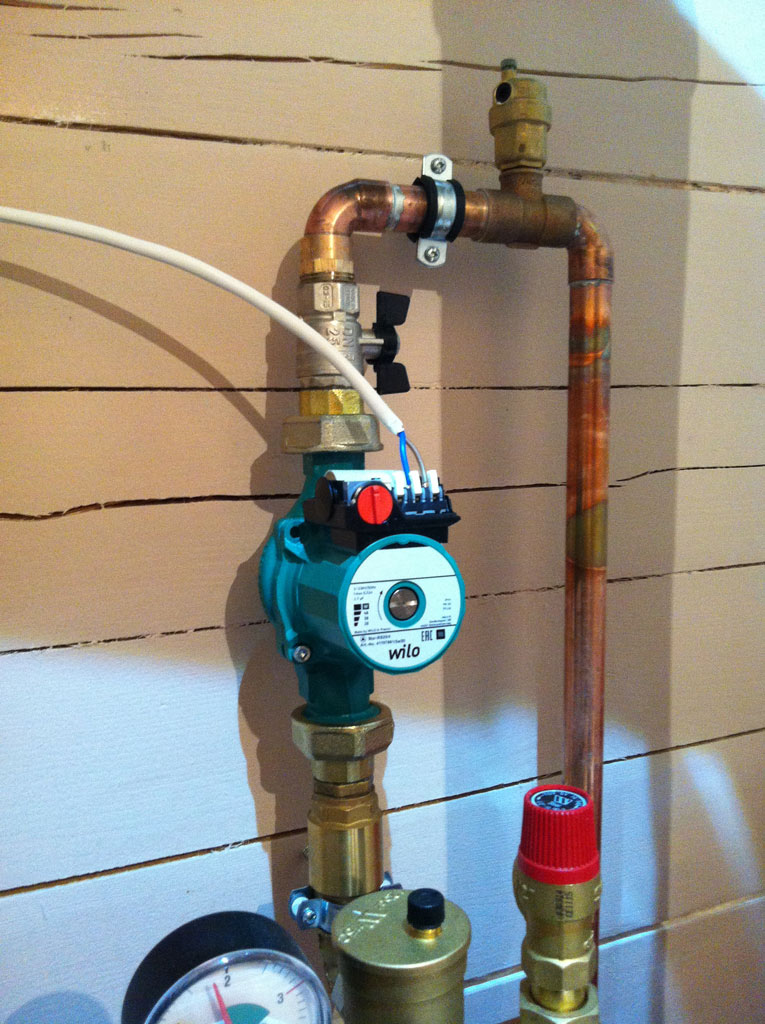

Также был стравлен воздух из циркуляционного насоса.

В изначальном состоянии давление в котле было установлено в значение 1.9 атмосфер. Во время топки оно поднималось где то до 2.4 атмосферы.

На следующий день воду слили (была она сильно грязной) и выдули воду компрессором и залили уже незамерзайку.
Незамерзайку заливали разбавляя немного водой.
Здесь пришлось помучаться - емкости были слишком большими и тяжелыми и заливать около 50-ти литров было достаточно тяжеловато.

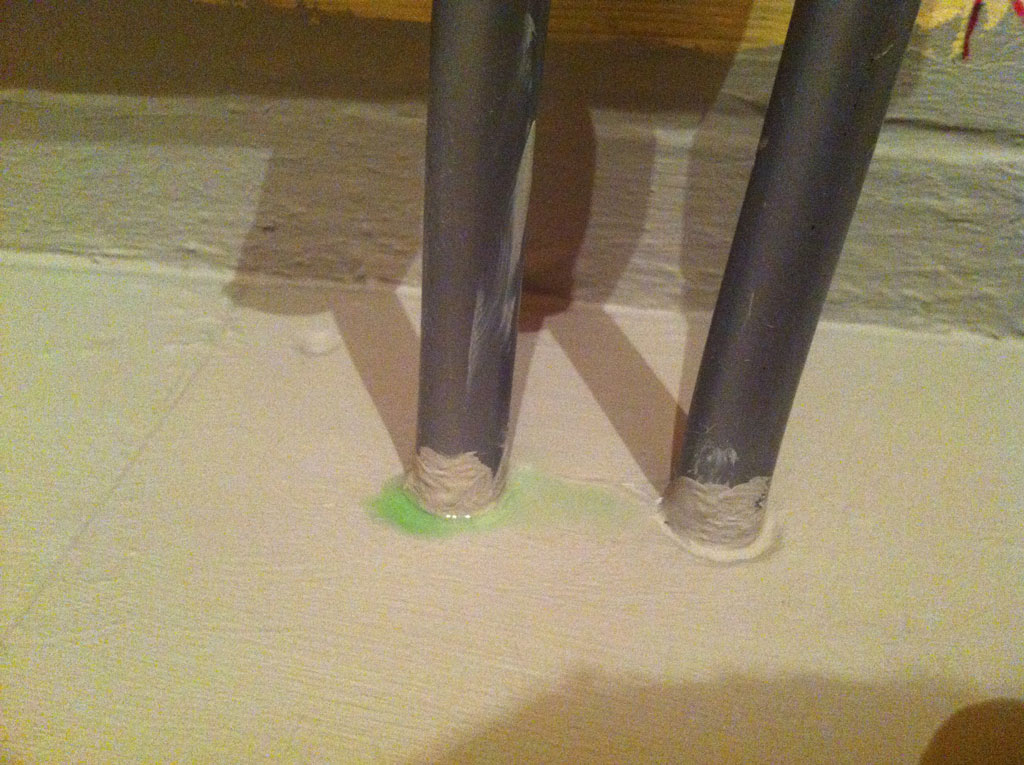

Когда залили теплоноситель и подняли опресовщиком давление, то тоже заметили несколько мест с протечками - на этот раз в районе радиаторов - течь устранили подтяжкой гаек.
Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15


После заливки незамерзайки таким же образом как и с водой был стравлен воздух из системы.
Сделали пробную топку на незамерзайке.

После того, как установщик уехал я проводил топку несколько раз.
Установка была завершена в ноябре месяце 2015 года и до первых чисел декабря я еще приезжал на дачу и топил котел.

Что меня смущало, так это то, что с каждым моим приездом (по прошествии трех-четырех дней после последней топки) я фиксировал стабильно падение давления в котле.
Я очень опасался того, что где то в процессе монтажа фанеры по лагам прошурупил трубу Рехау.
В одном месте я это сделал явно и настолько это произошло глупо - что просто обидно.
При креплении куска фанеры возле радиатора в туалете я возле самой стены прошурупил реаувскую трубу. Это было еще до установки котла и гидроизоляции пола в туалете.
В результате я снимал уже успевший приклеиться кусок фанеры - пришлось ломать настолько хорошо приклеилось. Далее я немного выдолбил немного в стене сквозь которую проходила поврежденная труба и монтировал в этом месте пластиковую муфту от Rehau. Долбить пришлось из за того, что монтажный инструмент от Rehau не подлазил для запрессовки гильз.
Затем я это место восстановил и пришурупил новый кусок фанеры. Затем также это место прошпаклевал и весь пол был гидроизолирован.

Падение давления я связывал с ранее поврежденной и потом восстановленной трубой.
Я сомневался каждый раз все сильнее пока в конце концов не разобрал снова этот кусок пола сломав ранее сделанную гидроизоляцию. Однако мои подозрения не оправдались - пространство в этом месте было абсолютно сухим и признаков какой либо течи не наблюдалось вовсе.

Другим моим предположением по поводу падения давления в котле было то, что возможно давление в котле падает из-за того, что падает температура наружняя - все таки на улице была минусовая температура.
При этом я топку производил и при этом давление в котле поднималось где то до двух с небольшим атмосфер.

Должен сказать, что по весне 2016 года по приезде на дачу я обнаружил, что давление в котле поднялось и составляет где то 1.7 атмосфер против изначальных 1.9.
Падение все таки присутствует.

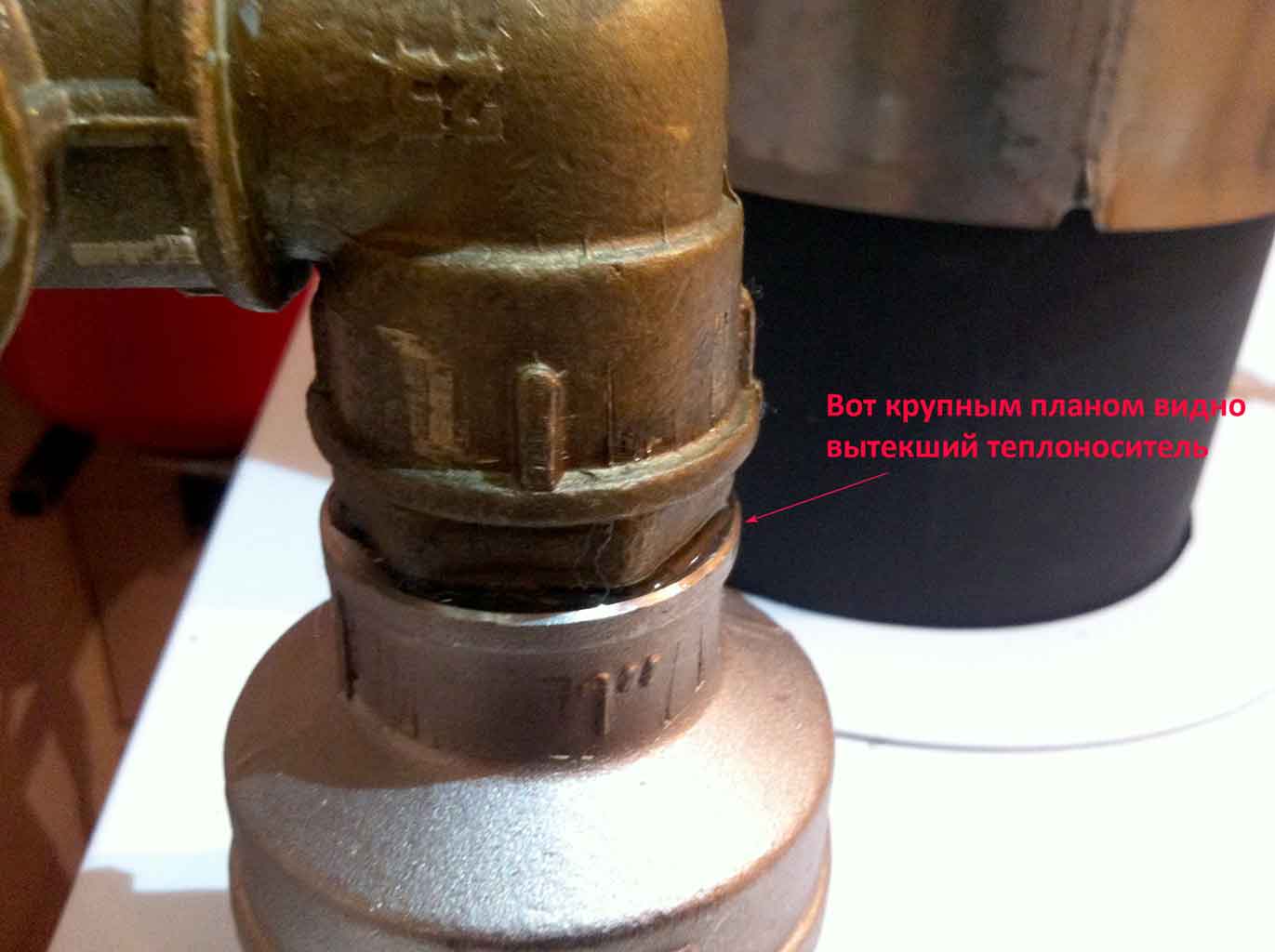

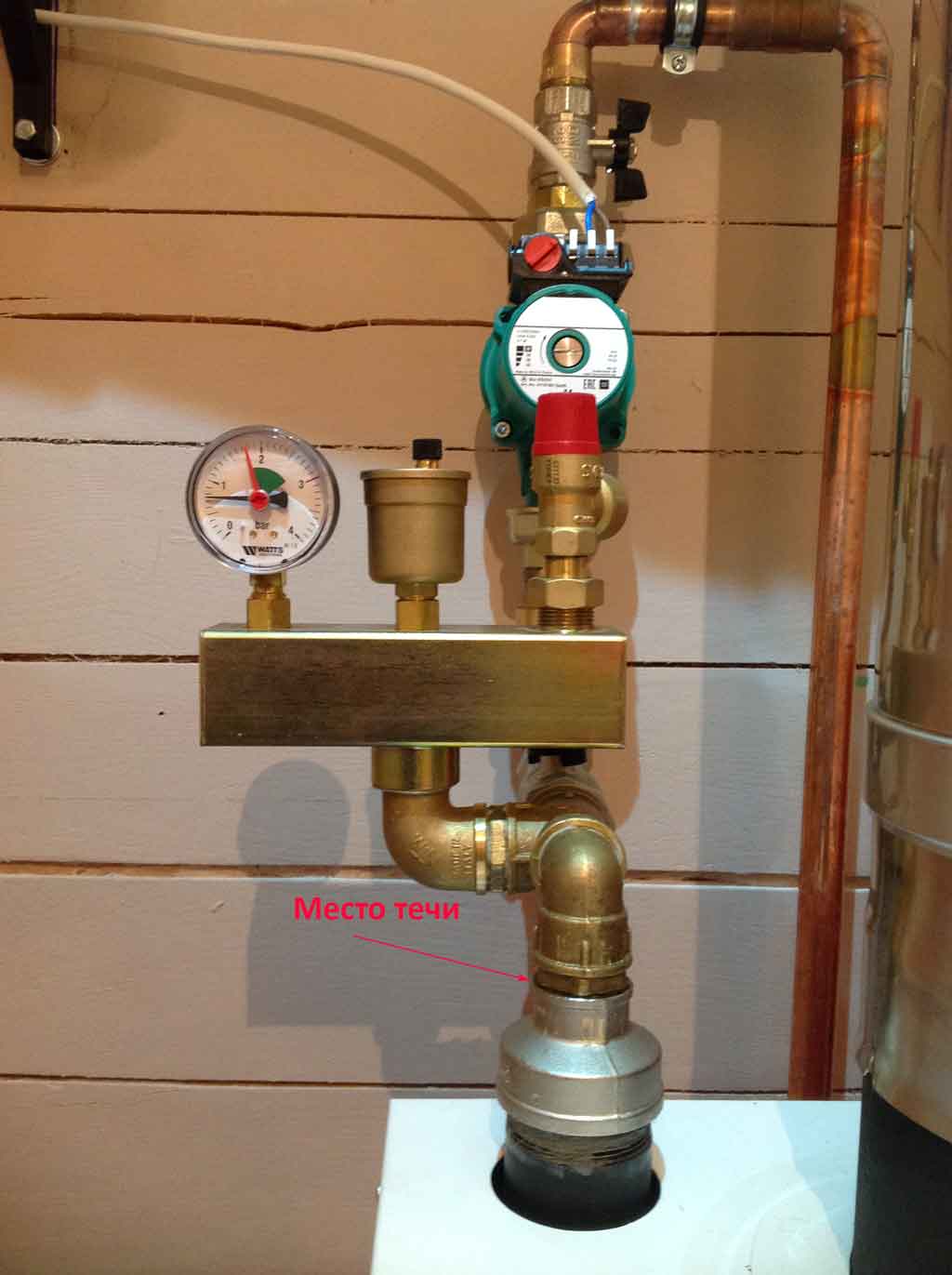

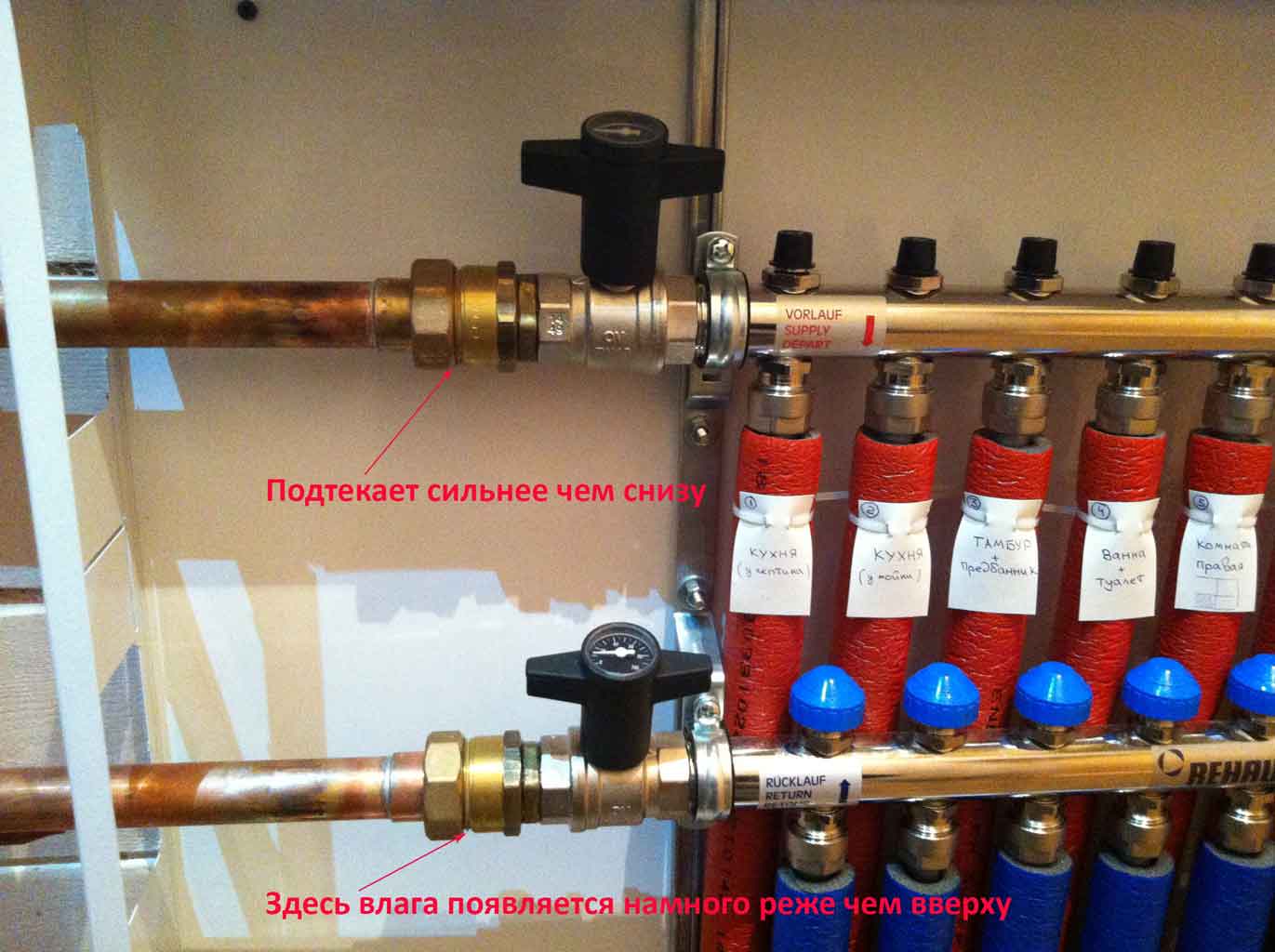

В чем его причина - не знаю. Возможно в том, что на выходе коллектроа и на выходе непосредственно из котла наблюдается "мокрота" если по резьбе провести ладонью руки - на ладони видны явные влажные следы. Может ли из за этого немного упасть давление в котле? И как с этим бороться?
Меня это смущает до сих пор.
Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15 Строительство дачи в СНТ. Часть 25 - Установка ТТ котла Dragon-TA15

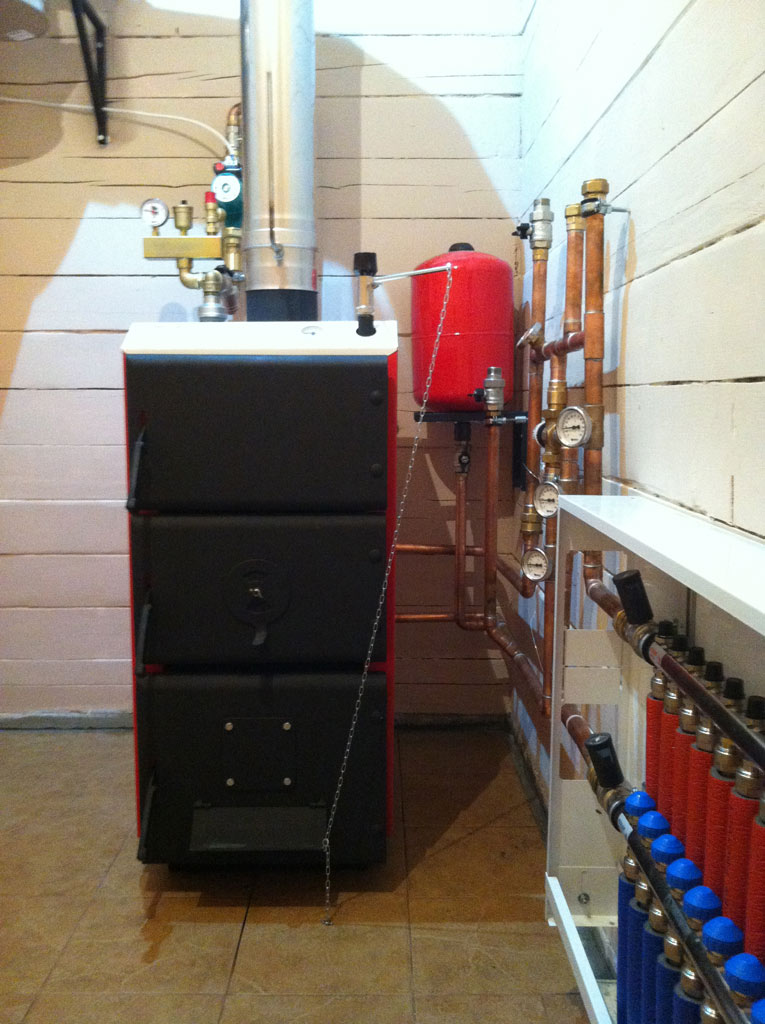

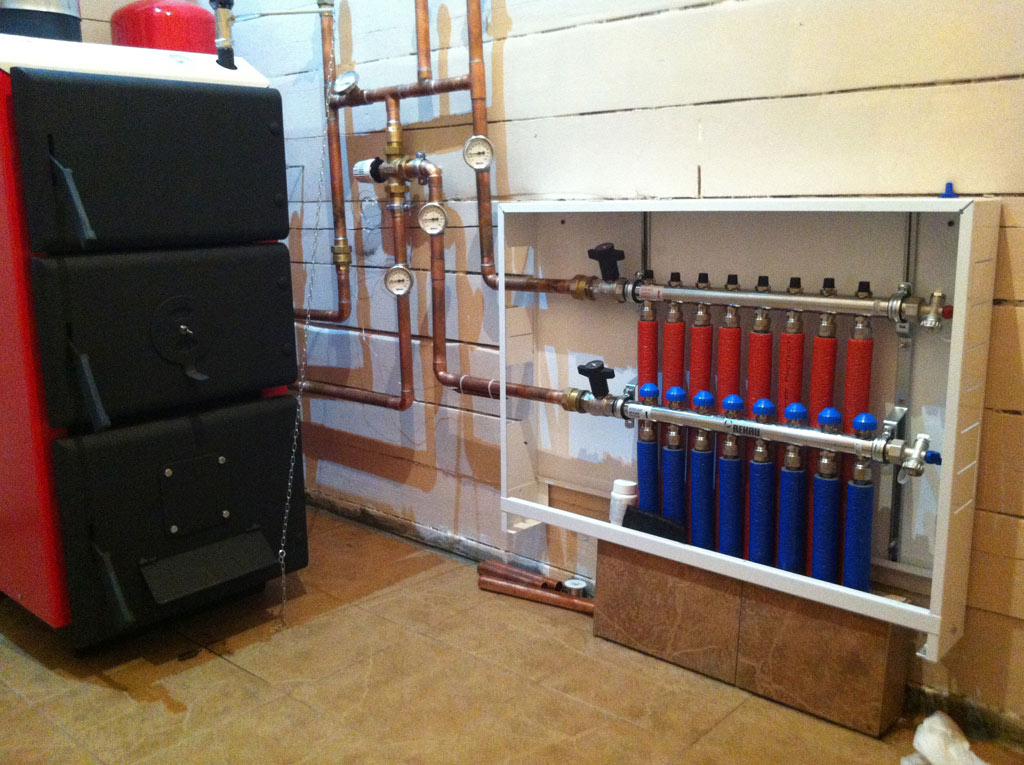

Сам коллектор я оформил шкафом белого цвета.
Впоследствии в топочной я установил окно (на его месте возможно впоследствии поставлю дверь, чтобы в топочную был отдельный вход).
Также над котлом был сделан проход в потолке для установки вентиляции, которую я вывел на фасад дома.

Напротив коллектора я смонтировал три фильтра для очистки воды BB20. Обвязку делал непосредственно на металлических фитингах.

Комплектующие (цены - сентябрь 2015 года):
Дымоход РОССТИН, нержавейка 160*180*280 сталь 321 + нержавейка 430 НР - 60.150 руб
Котел Драгон ТА15 - 45.000 руб
Циркуляционный насос Wilo Star-RS 25/4 с гайками - 8.910 руб
Клапан 3-х ходовой смесительный Ду 25 Rp1 Kvs=10.0, VRG131, Esbe 1160 11 00 - 4.417 руб

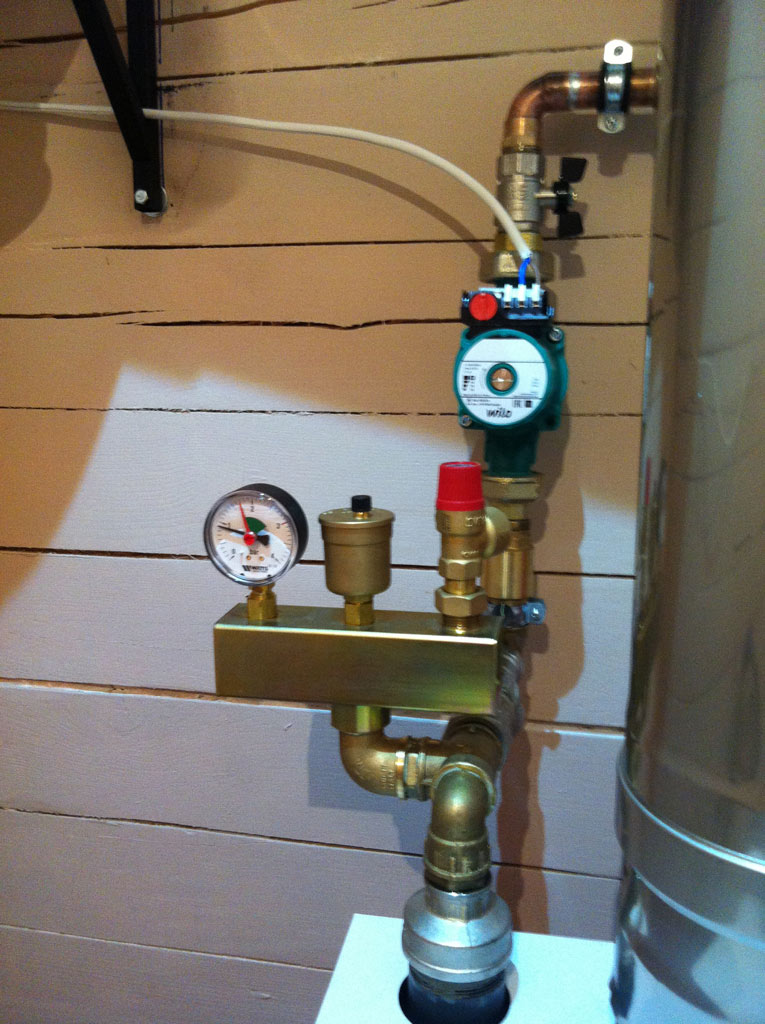

Группа безопасности для котла до 50 кВт KSG 30 на 3 бар 1", Watts 10005198 - 3.572 руб
Клапан смесительный 3-ходовой Ду 25, 1 1/4" НР, Kvs=4.6, Heimeier 4170-04.000 - 5.235 руб
Термостатическая головка с погружным датчиком без крепежного комплекта, Heimeier K 6602-00.500 - 3.302 руб
Мембранный расширительный бак для отопления, 24 л, WRV24 5 бар/100'C, Wester 0-14-0060 - 1.348 руб
Труба медная 28/1.0/5000mm, EN1057 R290 (20/25метров) +-10%, 12м - 6.552 руб

За оборудование было заплачено 139.800 руб
За монтаж и ввод в эксплуатацию - 40.000 руб.
