Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

Дачник

24-06-2016, 19:16
Просмотров: 8691

Прошлый раз я писал о том, как на улице был установлен металлический ящик для балонного газа.
Сейчас расскажу о том, как я этот самый газ вводил в дом до газовой плиты "Дарина". О замене жиклеров в плите можно почитать здесь.

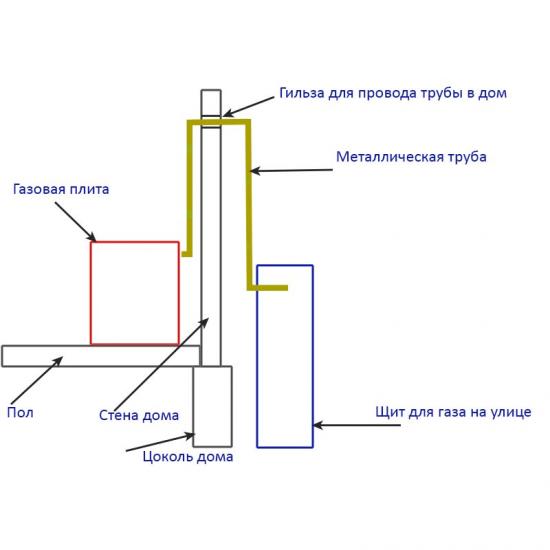

Изначально я планировал сделать ввод газа так:

- берем металлическую трубу 1/2
- режем ее на нужной длинны отрезки
- используя паклю и пасту для газа пакуем ну поворотах (всего надо было сделать три поворота на уголках.
При этом труба пошла бы по фасаду дома наверх, через гильзу в стене дома проходила бы внутрь дома, в доме спускалась бы на расстояние где то 50см, после чего поставить кран, диэлектрическую прокладку и далее гибкой подводкой подключить уже к плите.

Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом



Это решение возникло из-за того, что сварить повороты качественно я не смог бы - опыта сварщика нету, хотя инвертор Форсаж-161 имеется.


Для этих целей была куплена 6-ти метровая черная ВГП труба (два отрезка по 3 метра).
Сначала я думал эту трубу согнуть рычагом прямо на месте:
- нарезать на краях резьбу, залить туда воды, заглушить концы заглушками и на оправке согнуть так как надо...

В Леруа были куплены:
- мини набор клуппов (1/2, 3/4 и 1 дюйм) за 1,600 руб (цены июня 2016 года)
- стальной сильфонный шланг для подключения газа "мама-мама",
- шаровой кран для газа 1/2 "мама-мама" и
- диэлектрическая проставка 1/2 "папа-папа"

Но вот беда - когда я начал резьбу эту самую нарезать, то обнаружил, что эта самая резьба на трубе выходит не чистой, а крошащейся. Это меня очень сильно напрягло.

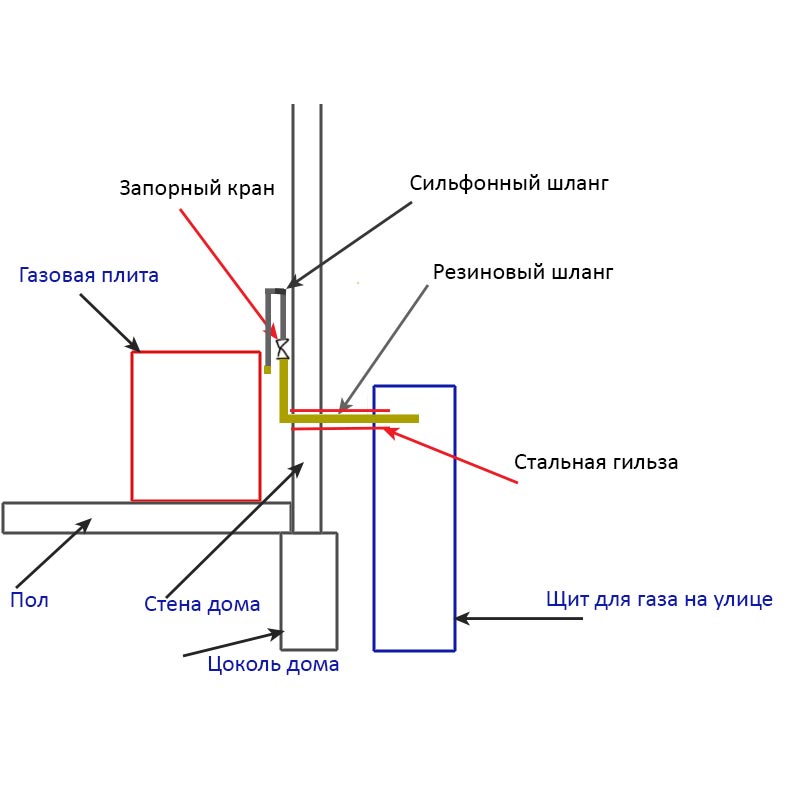

На рынках в округе я не смог найти подобной трубы для подвода балонного газа, а поскольку газ надо было подключать достаточно оперативно, то было принято решение сделать подвод газа по другой схеме:

Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом


- Делаем проход через стену дома стальной гильзой прямо из шкафа с балонным газом
- Гильзу эту (32 мм по внешнему диаметру) пропускать прямо из шкафа в дом которая будет еще и внешней защитой газового шланга.
- К баллону присоединяем редуктор резиновым шлангом.
- Этот шланг через металлическую гильзу ведем в дом.
- В доме газовый шланг выходит на уровне где то середины газовой плиты.
- далее газовый шланг аккуратно поднимаем по стене наверх и присоединяем к нему шаровой кран для газа.
- на газовый кран накручиваем диэлектрическую проставку (в ее необходимости уже нет надобности, но раз уж имееется...)
- к шаровому крану подключаем сильфонный стальной шланг которым подключаем газовую плиту.

Таким образом у меня сохраняется возможность в дальнейшем поменять либо резиновый шланг на другой или впоследствии вместо него пустить через гильзу стальную трубу.

В самом шкафу для балонного газа в дополнительной полочке я просверлил отверстие и вставил туда фитинг для крепления стальных гофрированных труб Кофулсо через который пропустил резиновый шланг для газа. Это позволит избежать опасности порезать резиновый шланг о края металлической полочки.

Соответственно края трубы-гильзы были освобождены от острых заусенцев.

Далее все подключив я приступил к проверке:
- перекрыл шаровой кран в доме,
- открыл вентиль на баллоне
- нанес пену на соединения: редуктора с баллоном, редуктора с резиновым шлангом, резинового шланга с шаровым краном. В результате проверки утечек газа не обнаружил.

Далее открыл шаровой кран и таким же способом проверил утечку от крана до плиты. Утечек не обнаружил.

Далее подошел момент проверки горения газовой плиты.
Открыл конфорку и зажег спичку... И тут меня ждал сюрприз! Конфорка не загорелась, хотя я слышал что газ идет.

Сам газовый баллон на 27 литров я заправил буквально накануне...

Не знаю в чем была проблема, но не горела ни одна из 4-х конфорок. И только по прошествии какого то времени - минут 15 наверное - я смог зажечь газ на плите.
До этого я разок перекрыл вентиль на баллоне с газом и снова его открыл.
Так и не могу понять в чем была проблема... А вот духовка так и не загорелась... Не понятно.

UPD
По поводу духовки:
- С розжигом духовки тоже все нормально... Как оказалось у "Дарины" для духовки применяется газ-контроль (в моем простейшем варианте плиты), так что для того, чтобы разжечь духовку необходимо:
1. Зажечь спичку
2. Нажать и повернуть ручку духовки
3. НЕ ОТПУСКАЯ нажатой ручки по прошествии секунд 5 поднести спичку к конфорке духовки
4. Все! Конфорка загорается...

Несколько фото:

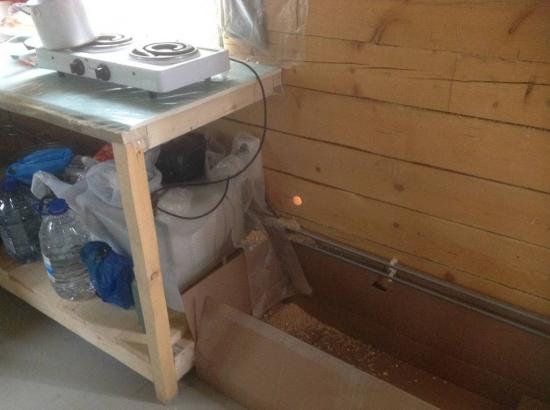

Проход 32мм под стальную трубу со стороны кухни:
Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

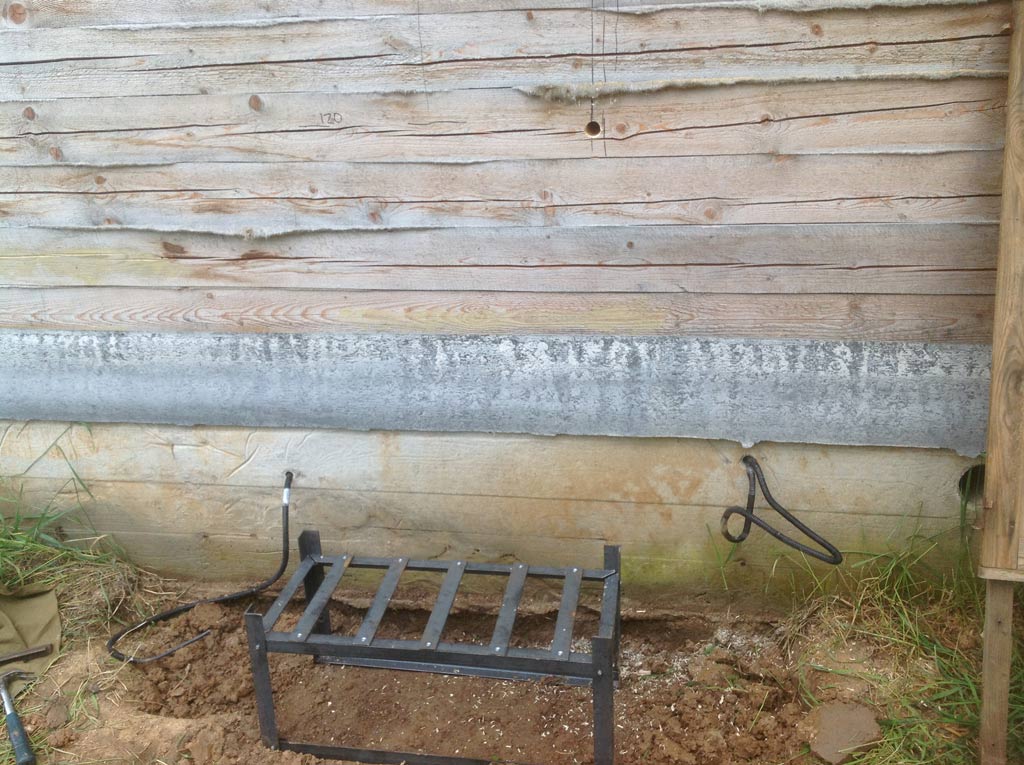

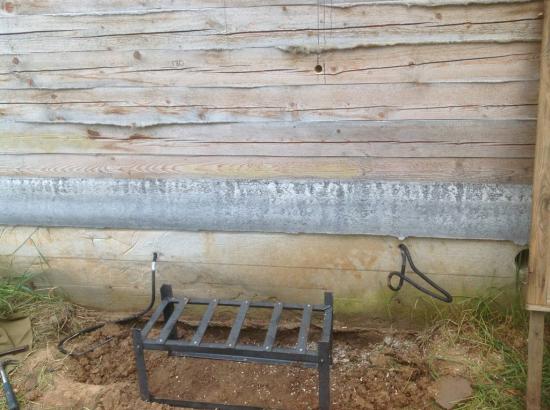

Этот же проход со стороны фасада дома:
Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

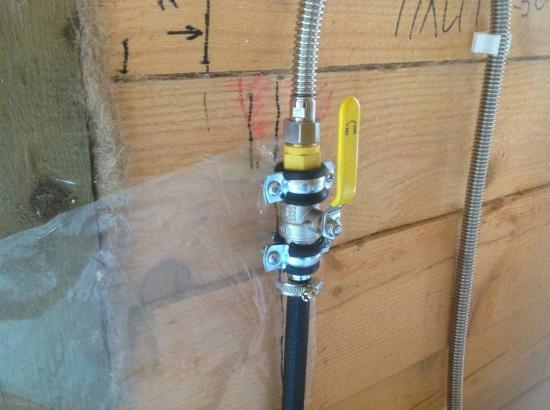

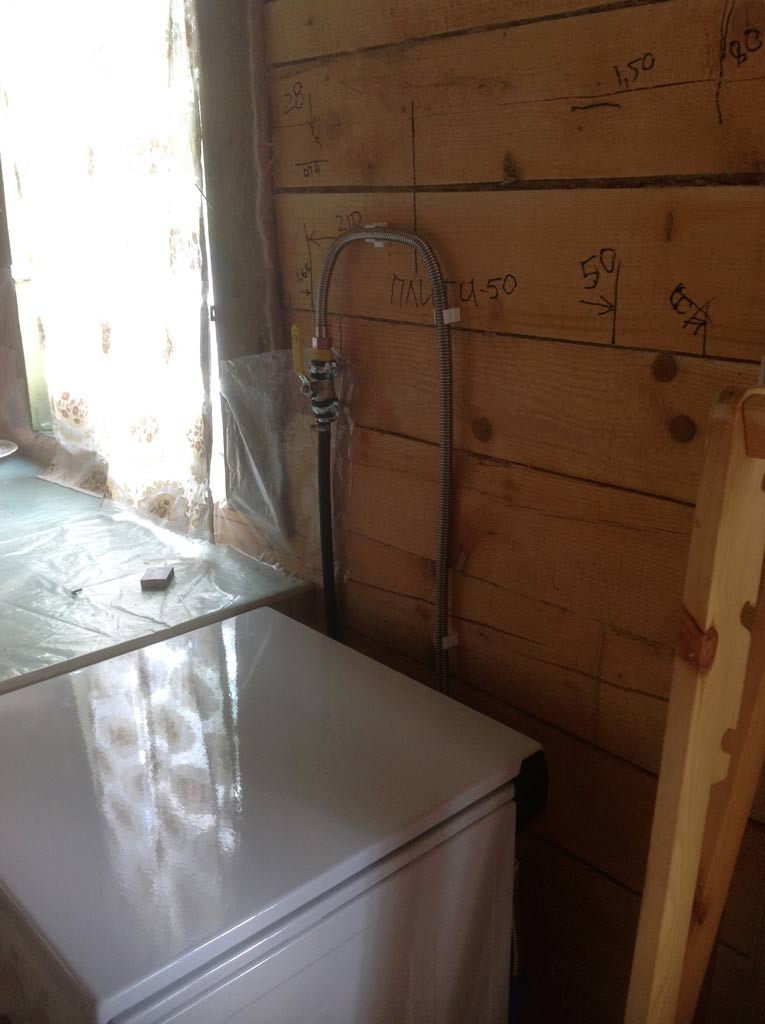

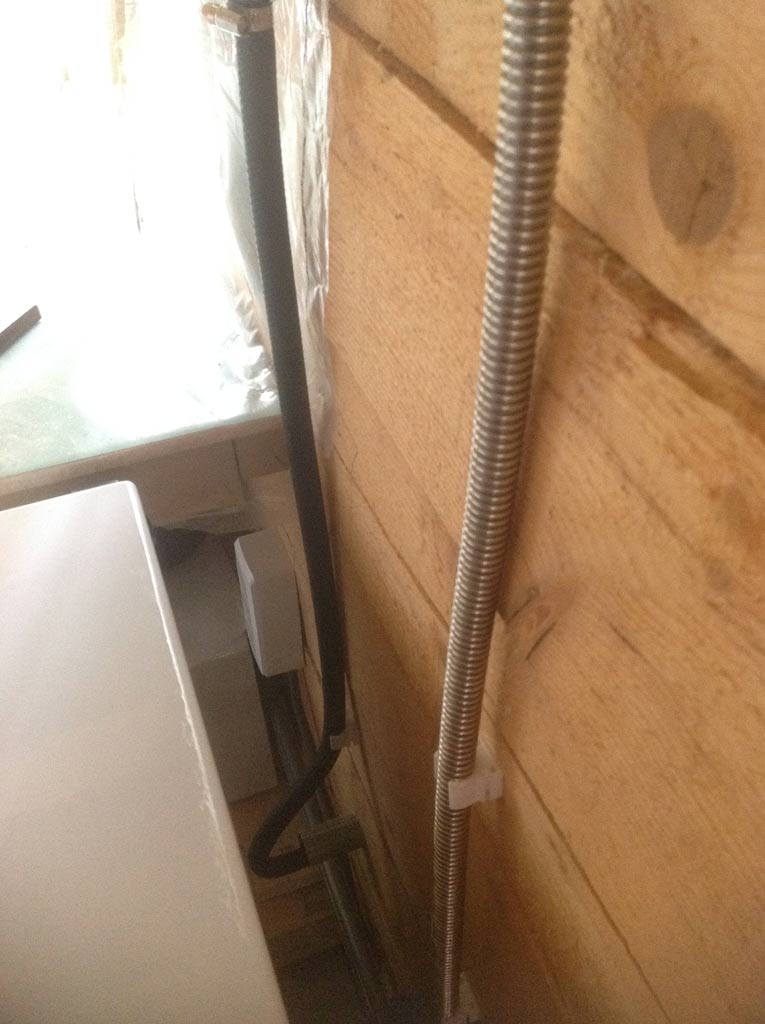

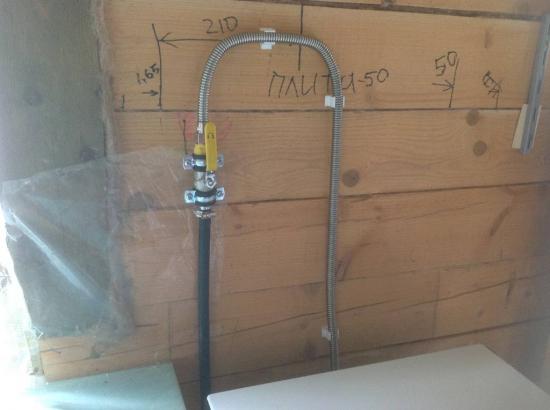

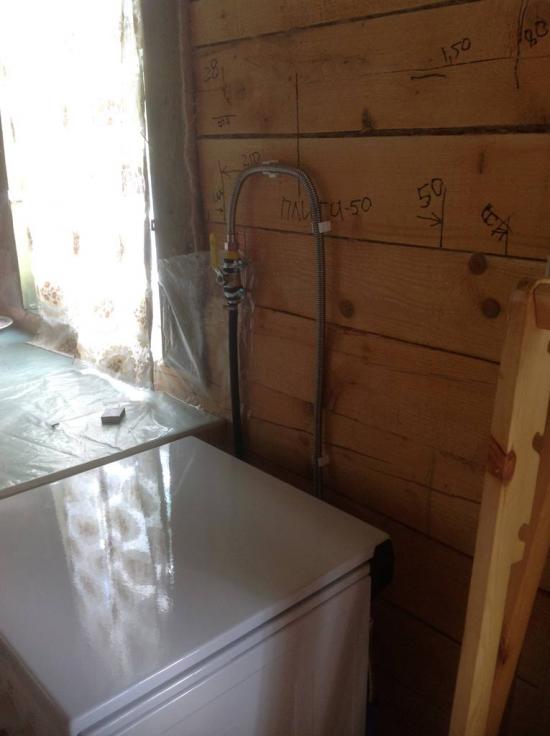

Подвод труб к плите и к газовому крану:
Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

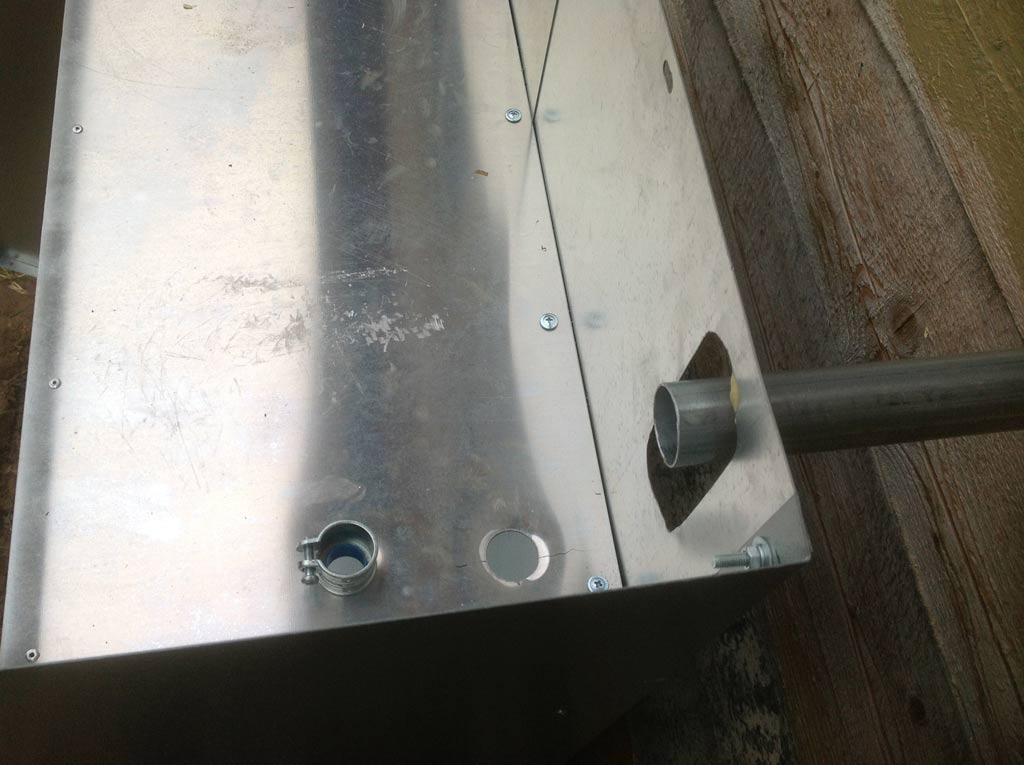

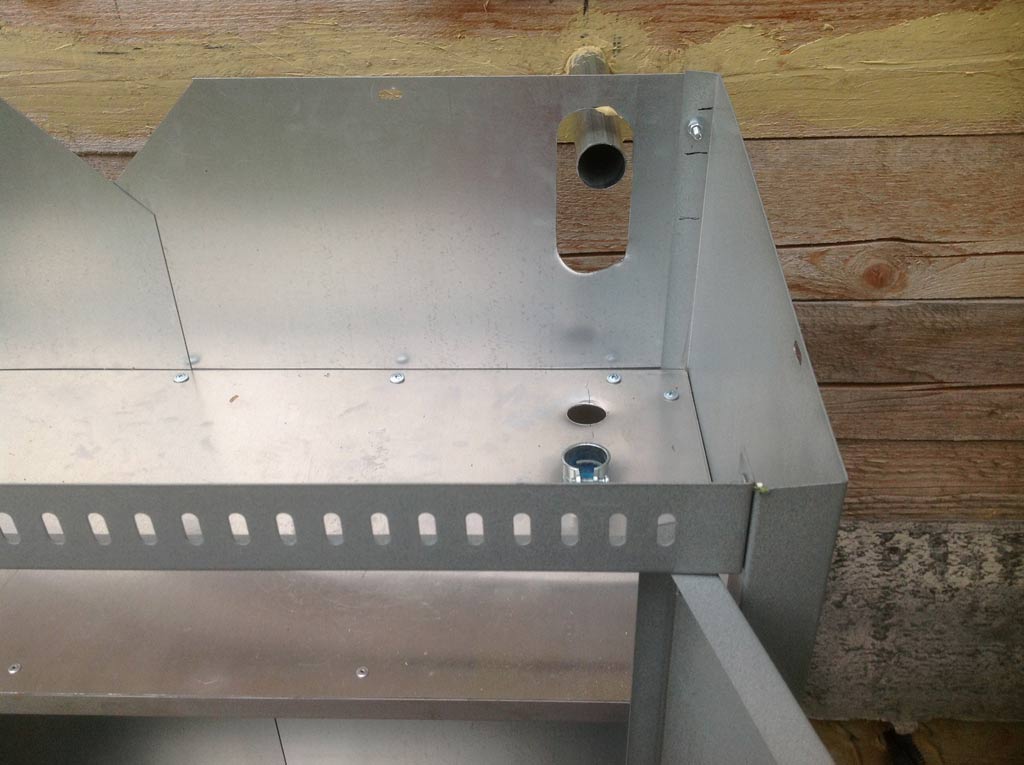

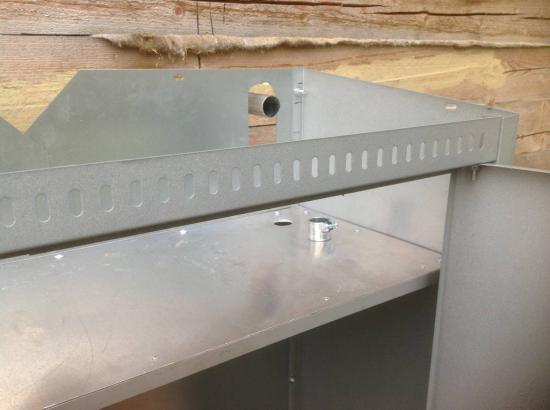

Ввод трубы из дома в газовый щит:
Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

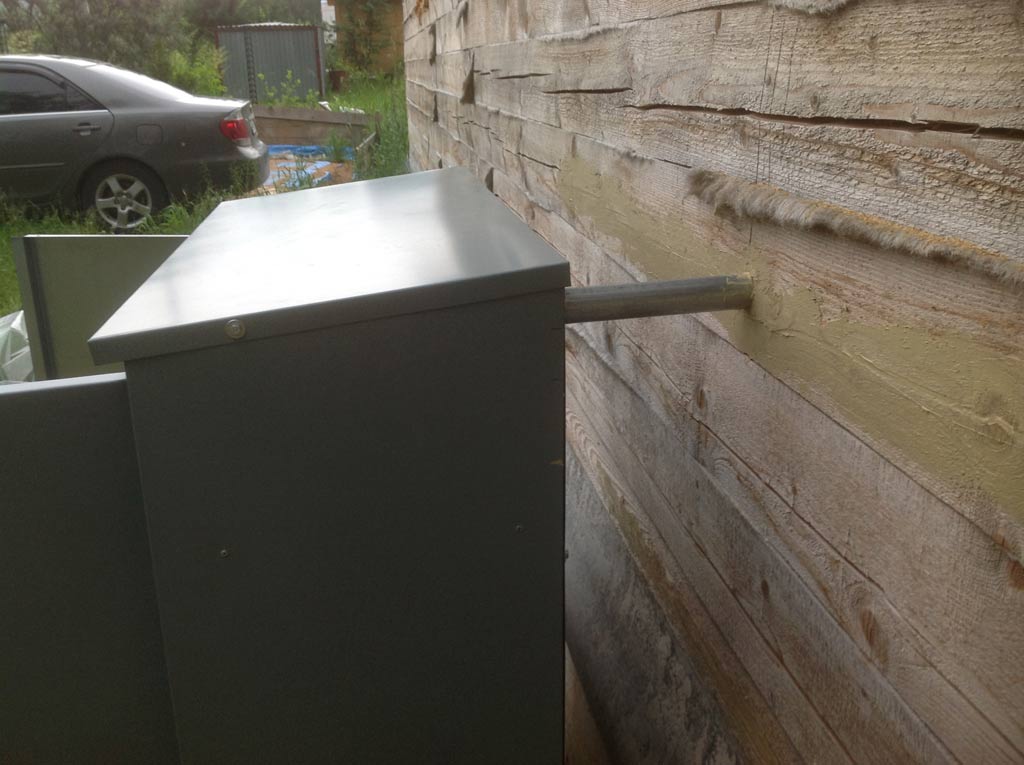

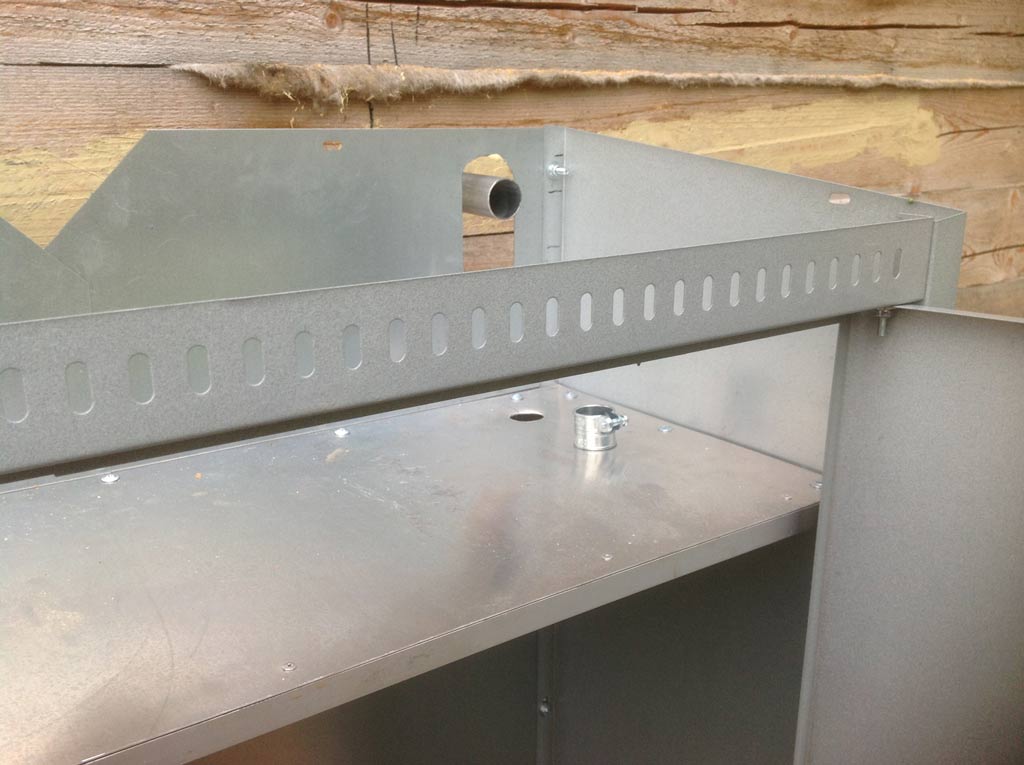

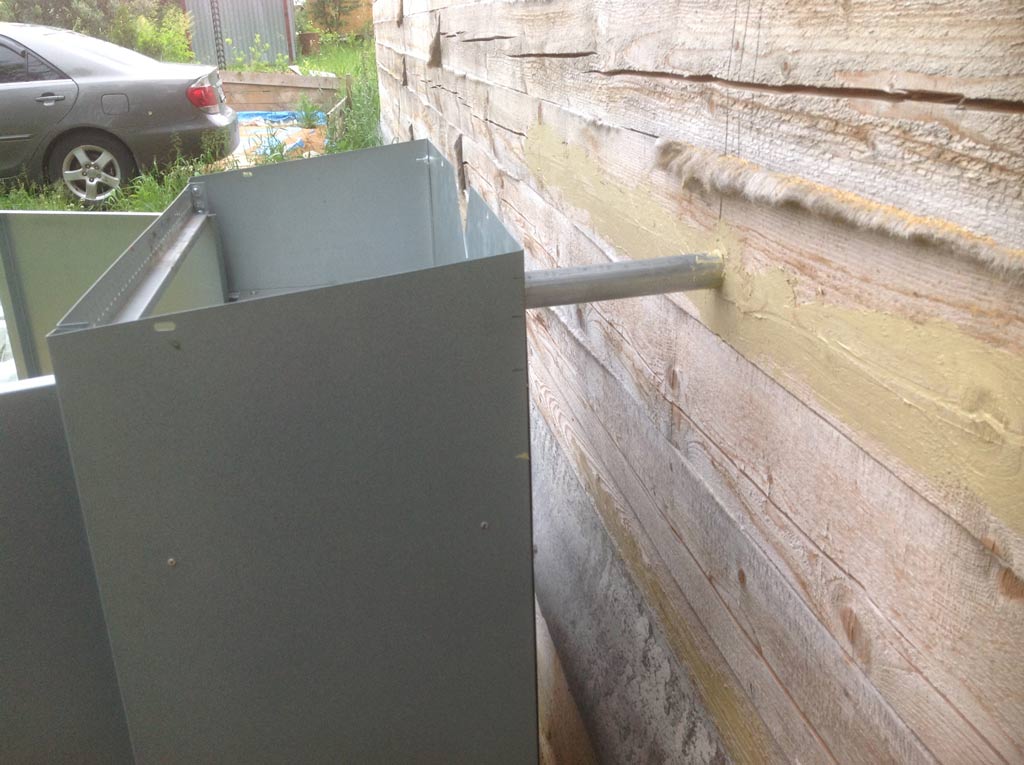

Вид ввода стальной трубы в щит сбоку:
Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

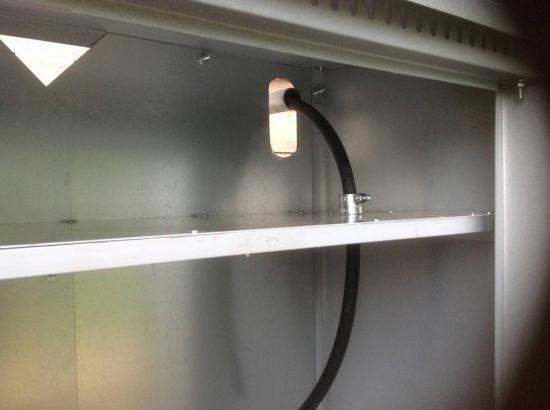

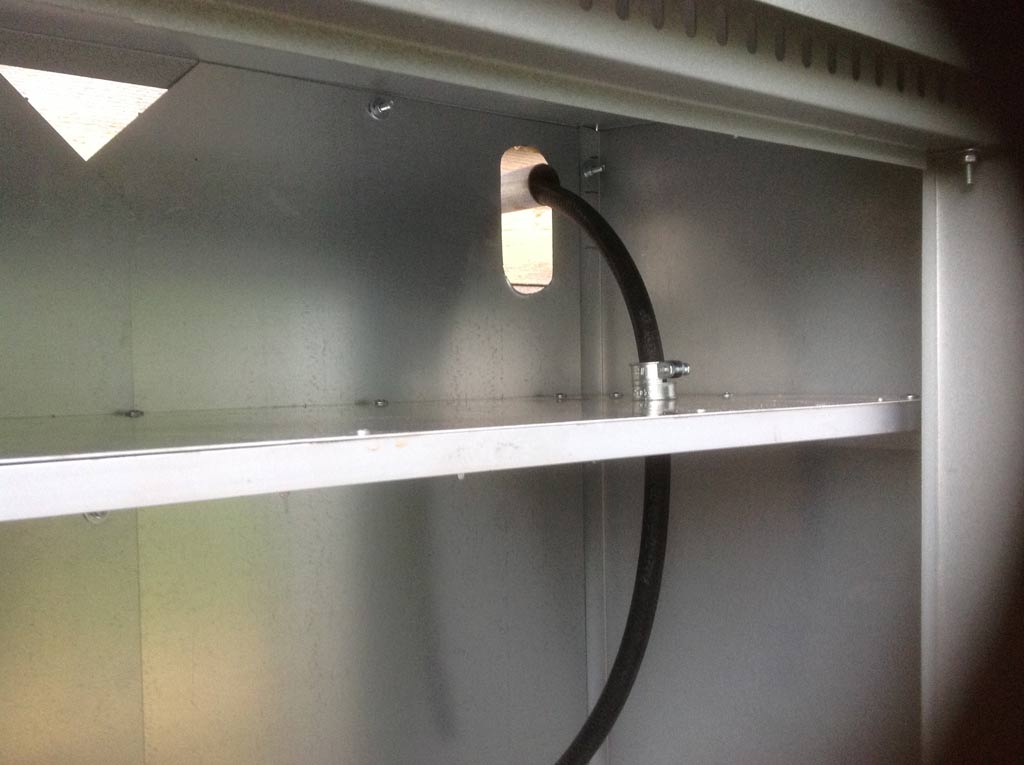

Проход резинового газового шланга из стальной трубы в щит с балонным газом:
Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

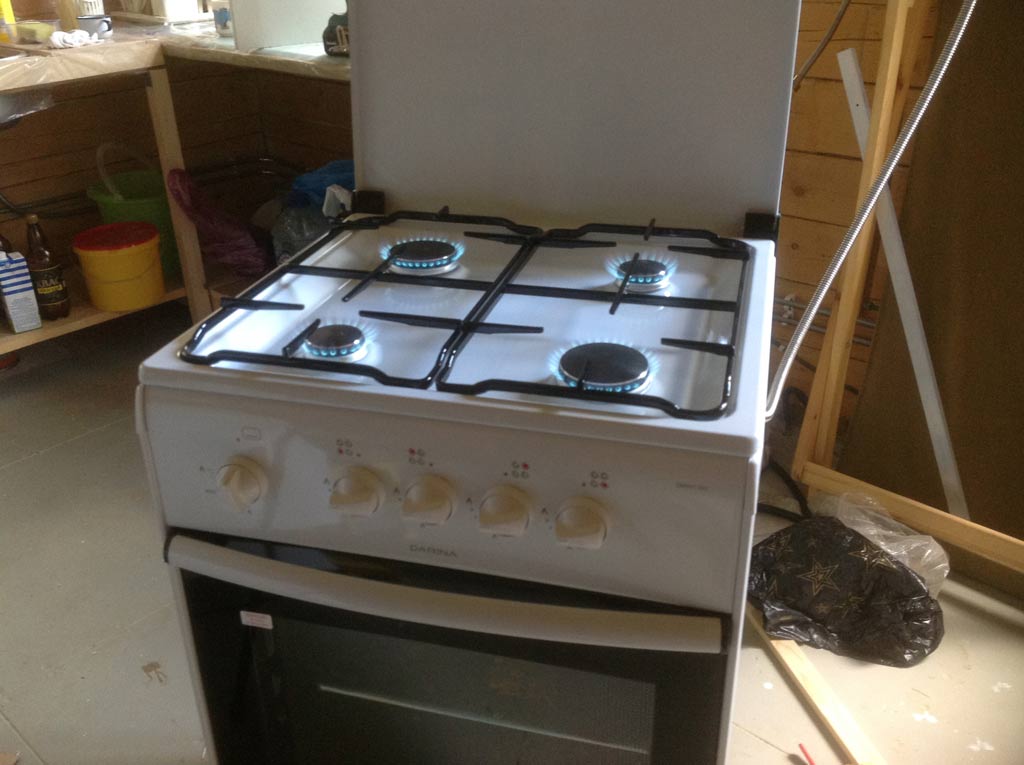

Горение конфорок газовой плиты "Дарина" от балонного газа:
Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом


На днях был очень сильный ливень с сумасшедшим ветром... как раз после того, как я шкаф поставил - и тут сразу же такая проверка на непогоду.
Должен сказать, что после дождя внутри шкафа я не обнаружил ни капли воды - я даже удивился...

А вот ветер был такой, что ломал огромные березы которые падали на заборы - можете посмотреть на что это похоже...
Это у соседей беда приключилась...

Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом

Строительство дачи в СНТ. Часть 31 - Ввод баллонного газа в дом



Новость отредактировал: Дачник - 1-07-2016, 13:38
Причина: новая информация по поводу розжига конфорки духовки


Распечатать
Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь.
Мы рекомендуем Вам зарегистрироваться либо войти на сайт под своим именем.


Комментариев: 1

чтобы резьба при нарезке не крошилась, необходимо использовать смазку, и, кроме смеха, самый лучший вариант - сало. дед так делал, потом сам уже проверял.
