Строительство дачи в СНТ. Часть 32 - Модульное заземление

Дачник

1-07-2016, 08:17
Просмотров: 1857

Для организации заземления на даче заранее была приобретена система "модульного заземления Zandz" - ZZ-000-015 15м за 11.820 рублей (куплено было в 2013 году. Сейчас, на 2016 год, данный комплект уже стоит 25.000 руб)

Покупал здесь - www.zandz.ru

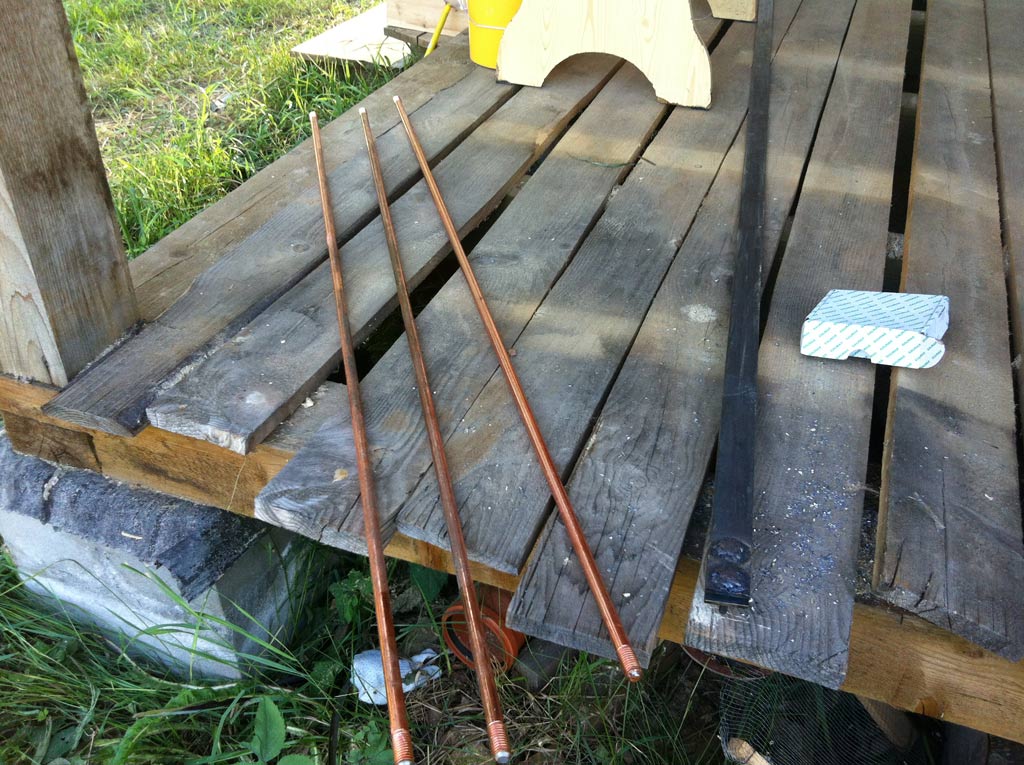

Данный комплект состоит из 10-ти стальных омедненных круглых штырей длинной 1,5 метра и диаметром 14мм по краям которых нарезана резьба.
С помощью латунных втулок (в которых также нарезана резьба) данные штыри можно соединить один с другим и получится один длинный заземлитель длинной 15 метров.

В комплект входят:
- 10 штырей диаметром 14мм и длинной 1,5 метр
Строительство дачи в СНТ. Часть 32 - Модульное заземление


- три стартовых наконечника - которые позволяют легче забивать штыри в землю
Строительство дачи в СНТ. Часть 32 - Модульное заземление


- десять соединительных латунных муфт
Строительство дачи в СНТ. Часть 32 - Модульное заземление


- две направляющих головки для насадки на отбойный молоток для забивки штырей перфоратором
Строительство дачи в СНТ. Часть 32 - Модульное заземление


- одна насадка под перфоратор SDSmax
Строительство дачи в СНТ. Часть 32 - Модульное заземление

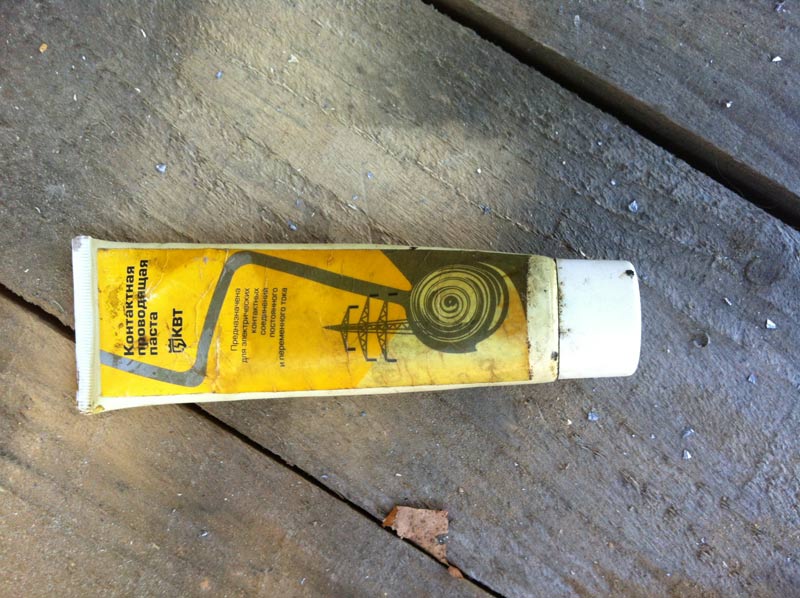

- токопроводящая паста от КВТ
Строительство дачи в СНТ. Часть 32 - Модульное заземление

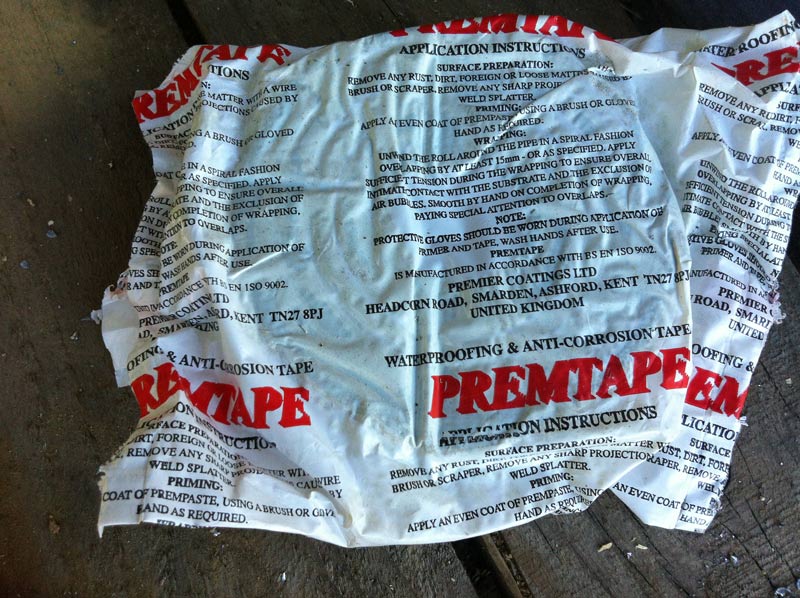

- антикорозионная лента
Строительство дачи в СНТ. Часть 32 - Модульное заземление

Строительство дачи в СНТ. Часть 32 - Модульное заземление


- три зажима для подключения проводника
Строительство дачи в СНТ. Часть 32 - Модульное заземление

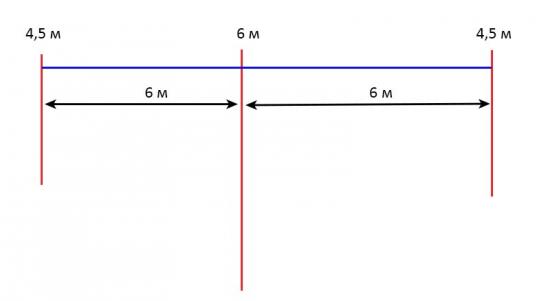

Заземление планировалось сделать из трех вертикальных штырей соединенных между собой стальной полосой 4х40 мм.
Центральный длинный штырь - 6м и по краям от него на расстоянии 6м еще по два штыря заземления - уже по 4,5 метра.

Строительство дачи в СНТ. Часть 32 - Модульное заземление


Проводник заземления для соединения штырей сваривался из двух кусков стальной полосы по 3м в одну длинную 6-ти метровую полосу.
Таким образом я подготовил два 6-ти метровых проводника для соединения штырей.
На окончании каждой полосы я сделал площадки для возможного подключение в будущем молниеотвода - приварил по два болта 8мм.

В качестве перфоратора для забивки штырей в землю использовался перфоратор Makita HR4011C с силой удара 9,5 Дж.

При забивании штырей наблюдалось следующее:
- первый штырь 1,5 метра забивался очень легко.
- второй штырь после прикручивания к первому через соединительную муфту забивался тоже достаточно легко
- третий штырь уже шел не так быстро - все таки уже 4,5 метра получалось
- 4-й штырь, который в результате давал 6 метров длинны шел с трудом и при забивании на перфоратор приходилось прикладывать физическую силу надавливая на него сверху.

Думаю что можно было бы и еще 1,5 метровый штырь забить.
Почва у меня суглинок достаточно плотный.
Понятно, что использую перфоратор более высокой силы удара можно было бы легко забить штырь 15 метров.

В любом случае это лучше чем махать кувалдой.

При соединении штырей я наносил немного токопроводящей смазки на резьбу перед завинчиванием в соединительную муфту.
При забивании второго и последующих штырей приходилось придерживать штырь через перчатку для сварки поскольку в местах удара штырь сильно нагревается.
также следил за тем, чтобы штырь при забивании не раскручивался - держал его крепко рукой и немного проворачивал в сторону закручивания.

Наверное все таки вариант модульного заземления где штыри вставляются друг в друга и заклиниваются лучше чем тот, который соединяется на резьбе - надо следить чтобы соединения не раскручивались.

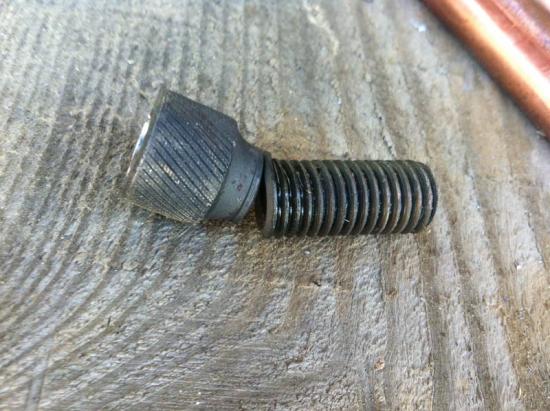

В процессе забивания штырей у меня сломалась одна из направляющих:
Строительство дачи в СНТ. Часть 32 - Модульное заземление

Возможно это брак. Хорошо что в комплекте таких направляющих 2 штуки.

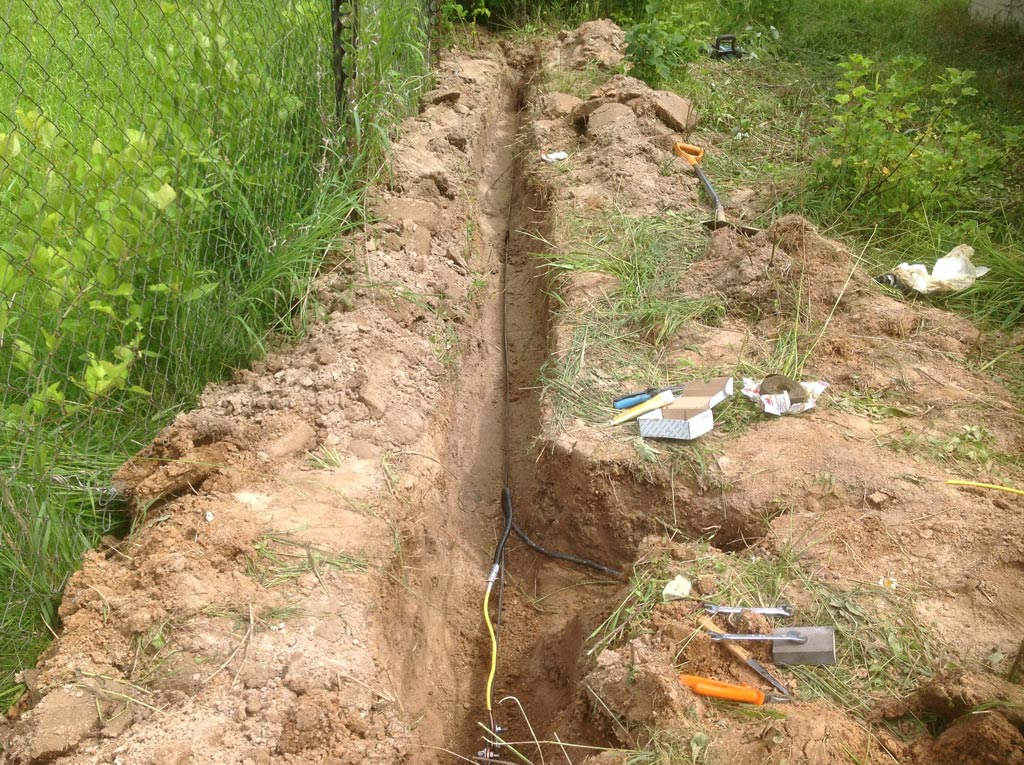

Перед самим забиванием штырей я прокопал неглубокую траншею глубиной сантиметров 40 отступив от забора с соседями пол метра.
В местах забивания штырей сделал буром чуть большее заглубление чтобы было удобнее производить монтаж проводников.

Строительство дачи в СНТ. Часть 32 - Модульное заземление

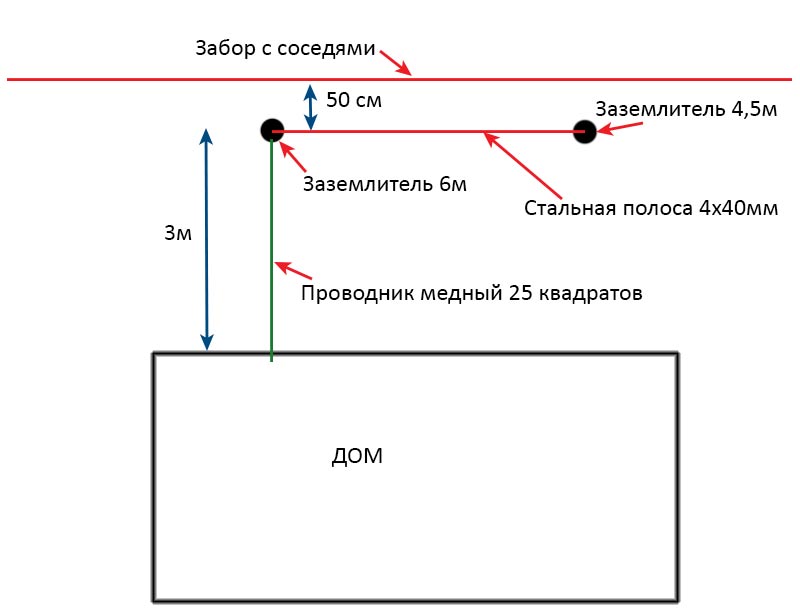

От дома отступил 3 метра где то. Получилось что вся линия заземления проходит вдоль забора и вдоль дома.
От дома до предполагаемого места соединения с заземлением вывел медный провод ПВ1 25 квадратов.
Зажимал его непосредственно на полосе 4х40 и окончание медного проводника еще зажимал в соединительной пластине. Длинна полосы - 6 метров.
Для закрепления на полосе предварительно закрепил два длинных болта 8мм которые потом приварил со стороны головок.
После обмазал провод токопроводящей пастой и прикрутил ключами к полосе прижав провод отрезанным куском той же полосы 4х40.

Все соединения обмотал гидроизоляционной лентой.
После этого траншею закопал.

Так получилось, что на месте предполагаемого расположения второго "плеча" заземления накиданы щиты на которые я принимал машины с песком. Так что физически у меня сейчас в качестве заземления не три штыря, а два - 6м и 4,5 метра.
Когда место освободится я сделаю второе плечо... а может и так оставлю - пока не знаю.
Лучше наверное все таки сделать - для надежности...

Несколько фото:

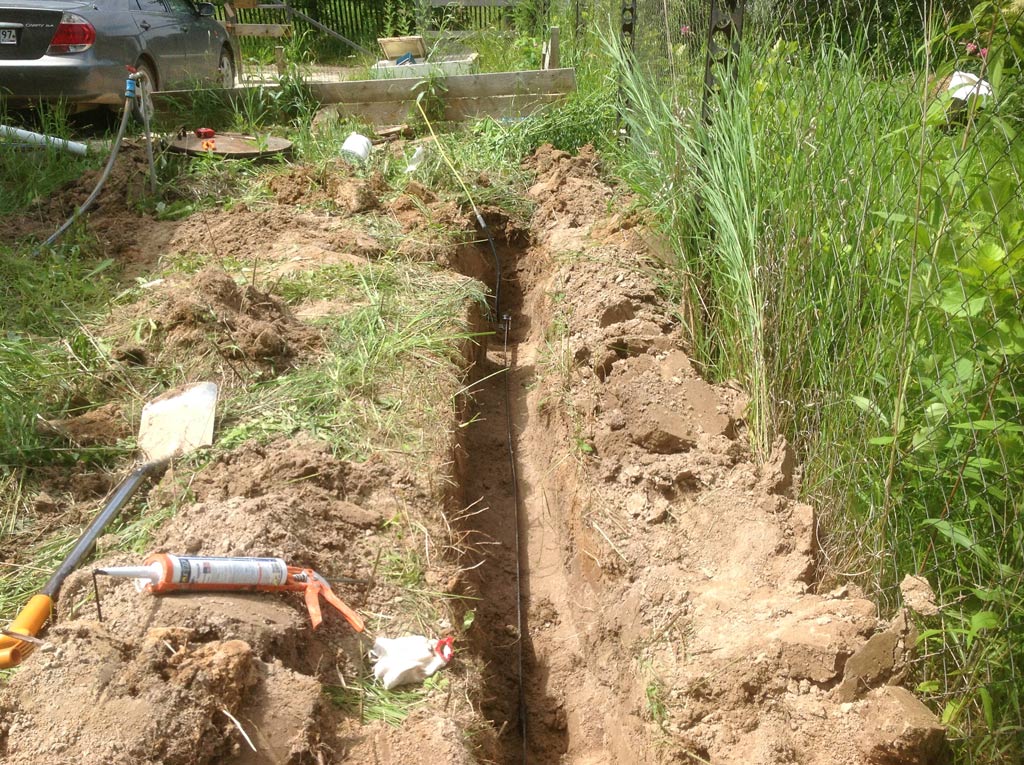

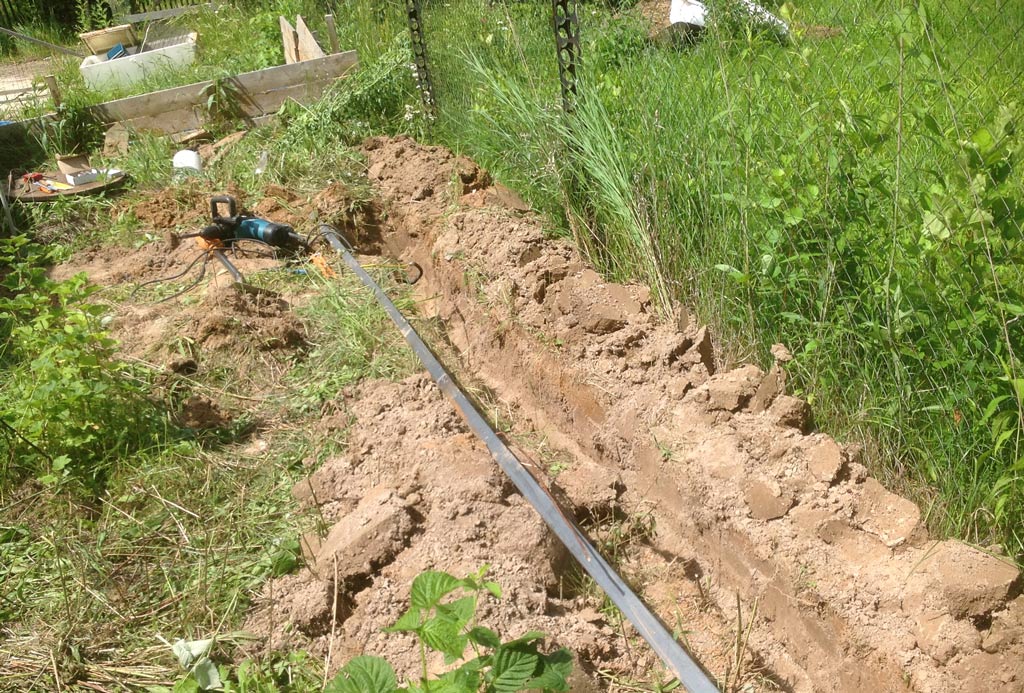

Траншея и соединительный проводник из полосы 4х40мм
Строительство дачи в СНТ. Часть 32 - Модульное заземление

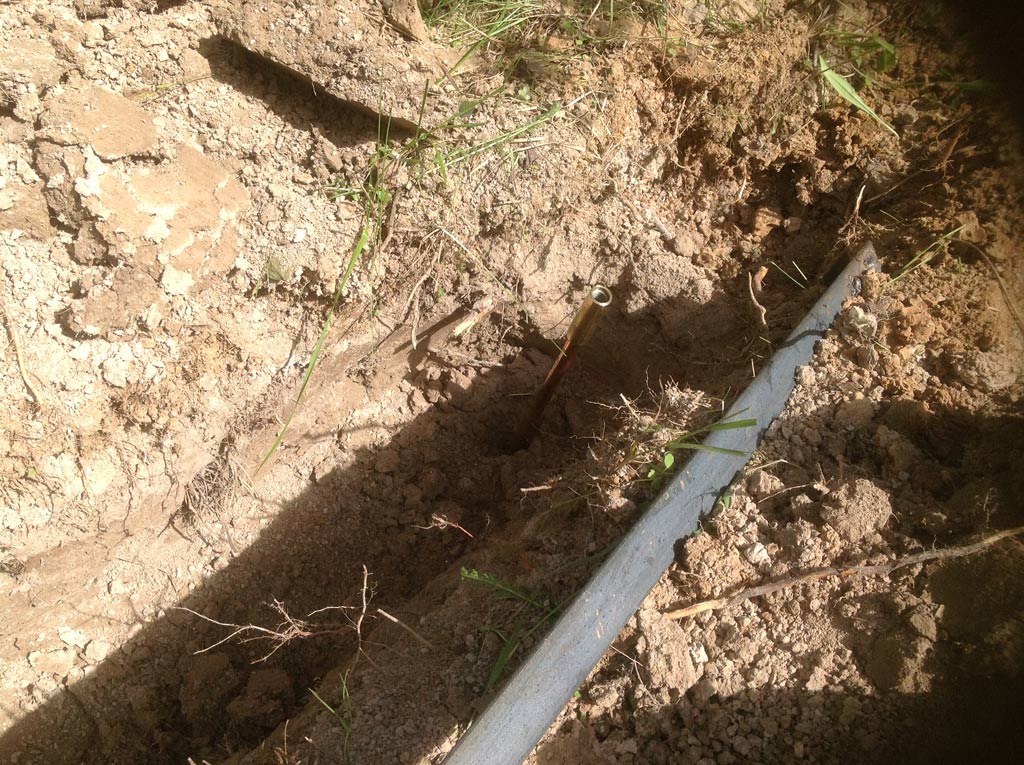

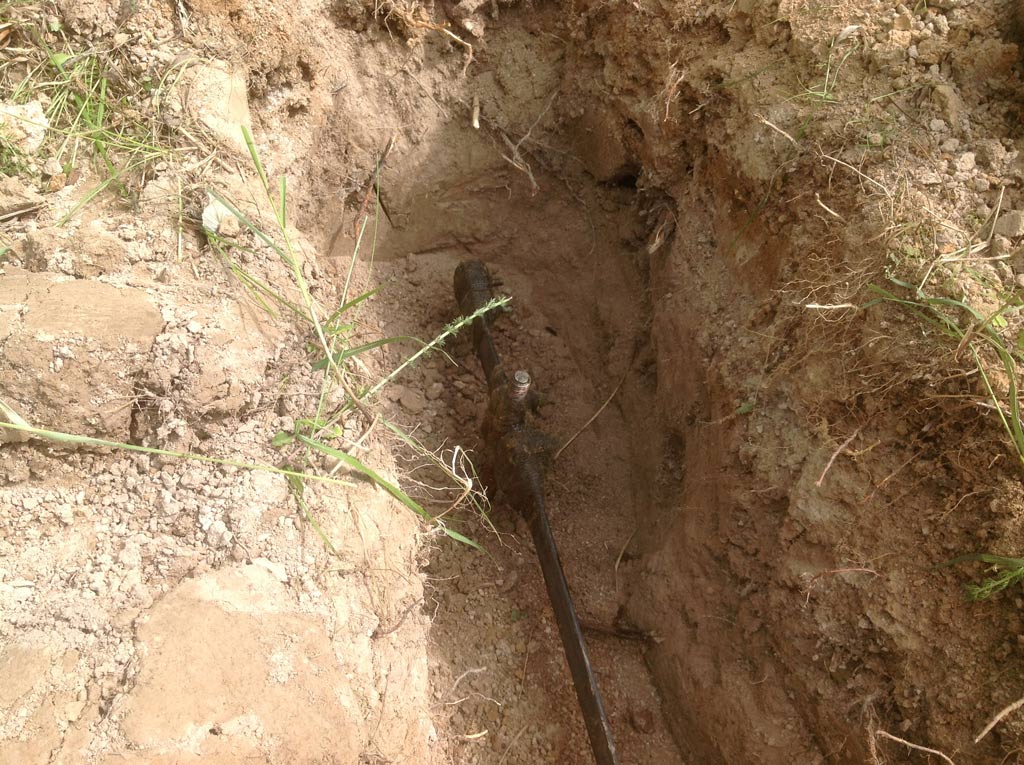

Забитый штырь с соединительной муфтой
Строительство дачи в СНТ. Часть 32 - Модульное заземление

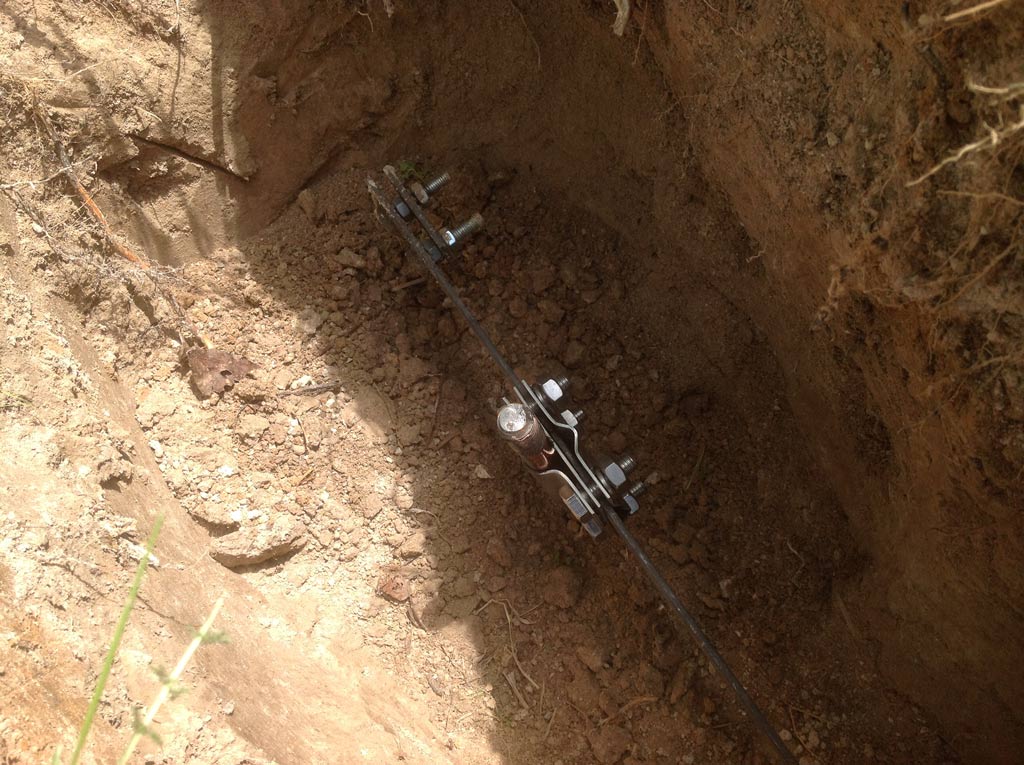

Закрепленный проводник на штыре. На окончании полосы видна площадка для дополнительного соединения.
Строительство дачи в СНТ. Часть 32 - Модульное заземление

Строительство дачи в СНТ. Часть 32 - Модульное заземление

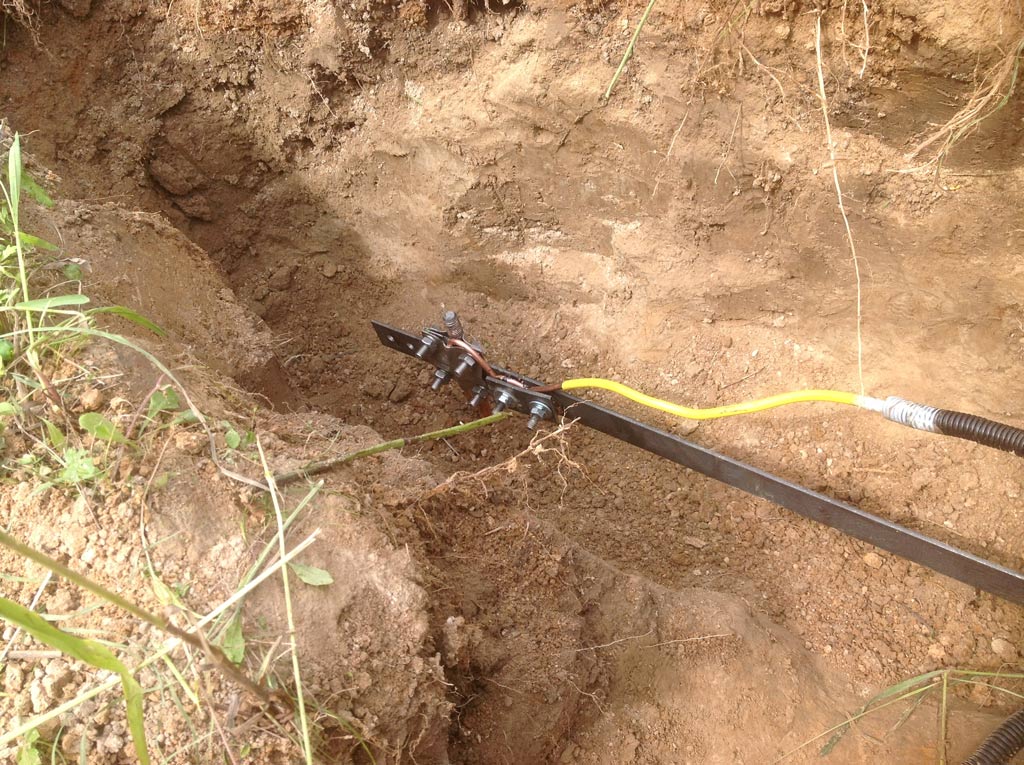

Подключение медного кабеля 25 квадратов для ввода в дом.
Строительство дачи в СНТ. Часть 32 - Модульное заземление

Строительство дачи в СНТ. Часть 32 - Модульное заземление

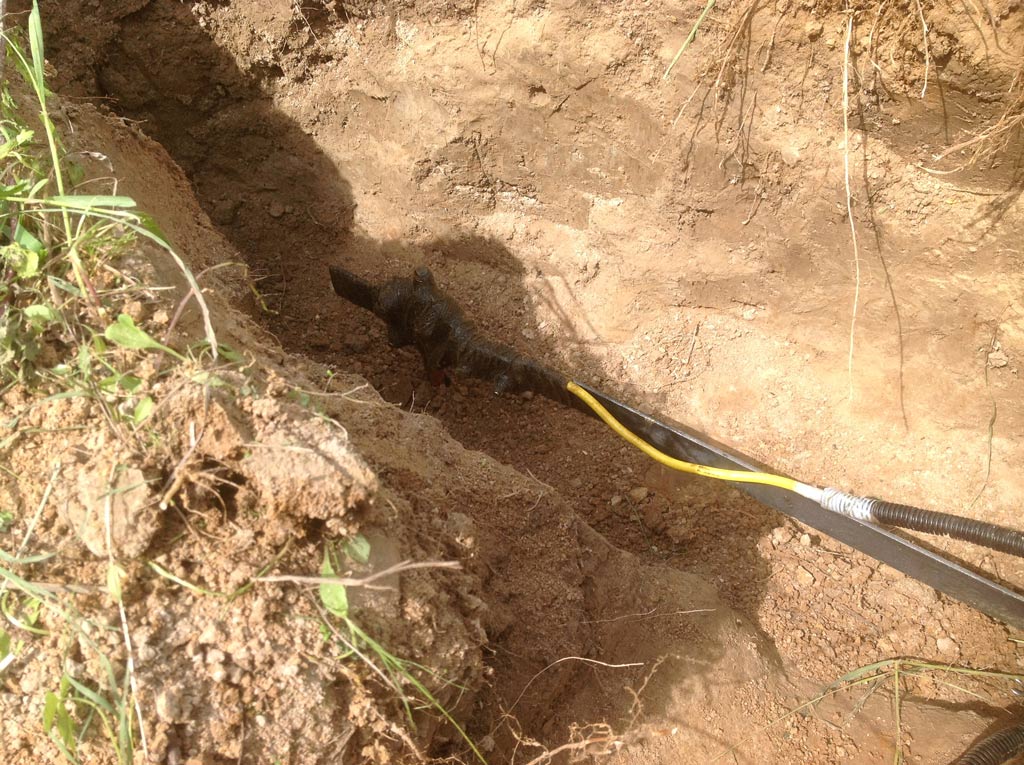

Соединения обмотаны гидроизоляционной лентой
Строительство дачи в СНТ. Часть 32 - Модульное заземление

Строительство дачи в СНТ. Часть 32 - Модульное заземление

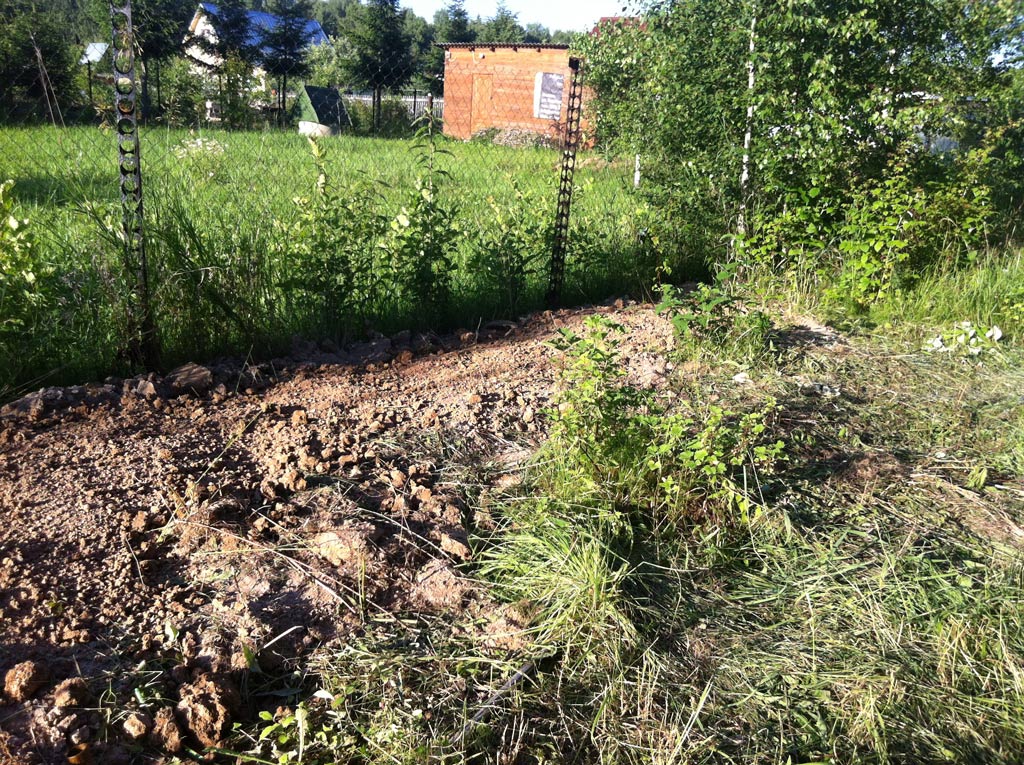

Закопанная траншея
Строительство дачи в СНТ. Часть 32 - Модульное заземление


Небольшое видео забивания штыря модульного заземления перфоратором Макита 9.5 Дж.
Это третий штырь. Здесь видно как раз как лопнула направляющая для забивания.
Хорошо что их было в комплекте две штуки...
