Установка навесного замка на септик Биотанк 4
После монтажа септика Биотанк 4 у себя на дачном участке я озаботился сохранностью компрессора установленного внутри.
Сам компрессор просто ставится в ящик внутри септика и включается в розетку и выдернуть его оттуда просто подняв крышку - проще простого.
Для тех, кто проживает в доме постоянно может быть это и не критично, но для тех, кто периодически отсутствует на даче это важно.

Понятно, что навесной замок не является панацеей от воровства... это от "честных" воров... от "пионеров" проходящих мимо.
Да и потом все таки вскрытый замок является более весомым аргументом при общении с милицией или страховой компанией нежели просто без оного.

Итак озаботившись этим вопросом я решил установить навесной замок - благо что стенки септика достаточно толстые и выполнены из литья.

Вариантов для такой установки у меня было два:
- на заклепки вытяжные или
- на болты

Поскольку между крышкой септика и корпусом септика есть расстояние где то в 10мм или чуть более, то установка уголков на болты не представляет трудностей... однако я выбрал вариант с заклепками.

На рынке были куплены уголки 90х90х65 и вытяжные заклепки:
4.8х35
4.8х16
4.8х14

В качестве длинных заклепок которые применялись для крышки (поскольку толщина крышки 20мм) можно было бы взять и 30мм заклепки.
Заклепки в 35мм оказались чуть длинноваты и я даже подкладывал под них шайбочки.

Из уголков я сделал один короткий уголок для верхней крышки и один длинный уголок для стенки септика.
Отверстия имеющиеся в уголках диаметром 5мм идеально подошли для заклепок.
Однако я еще дополнительно просверлил несколько штук.
Верхний уголок у меня крепится на 3 заклепки, а нижний на 5-ть.

Также из алюминиевой полосы я сделал пару планок в качестве ответной части для каждого уголка, чтобы заклепки цеплялись за металл, а не пластмассу.

Совместив два уголка я ступенчатым сверлом просверлил отверстие 14мм диаметром для дужек навесного замка.

Вот фотографии процесса:

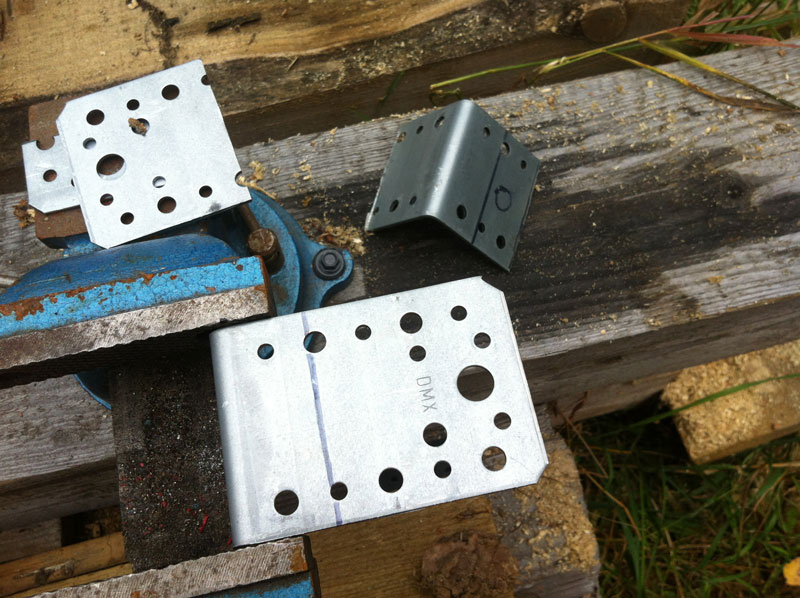

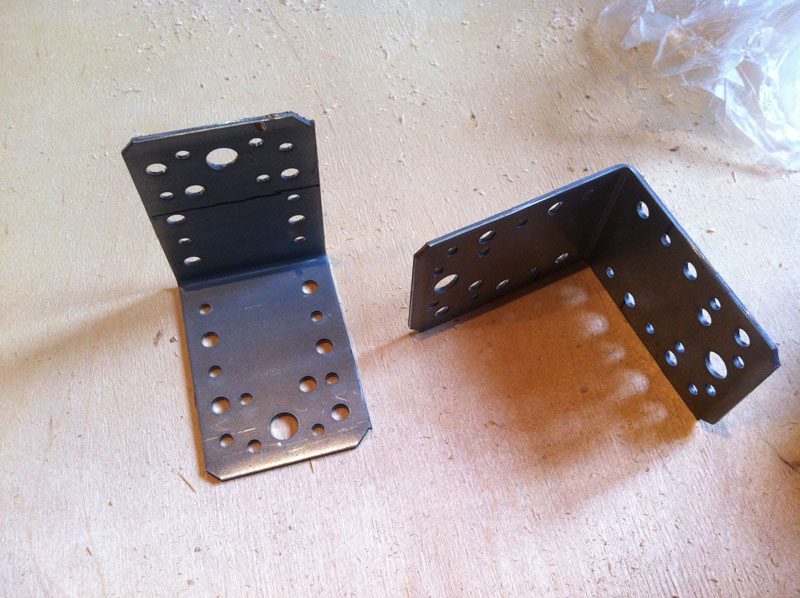

Купленные уголки
Установка навесного замка на септик Биотанк 4

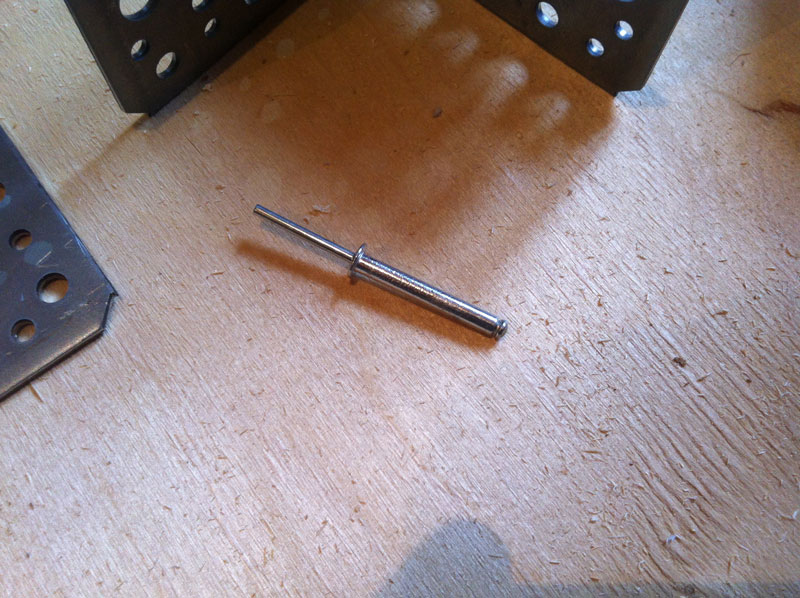

Заклепки
Установка навесного замка на септик Биотанк 4

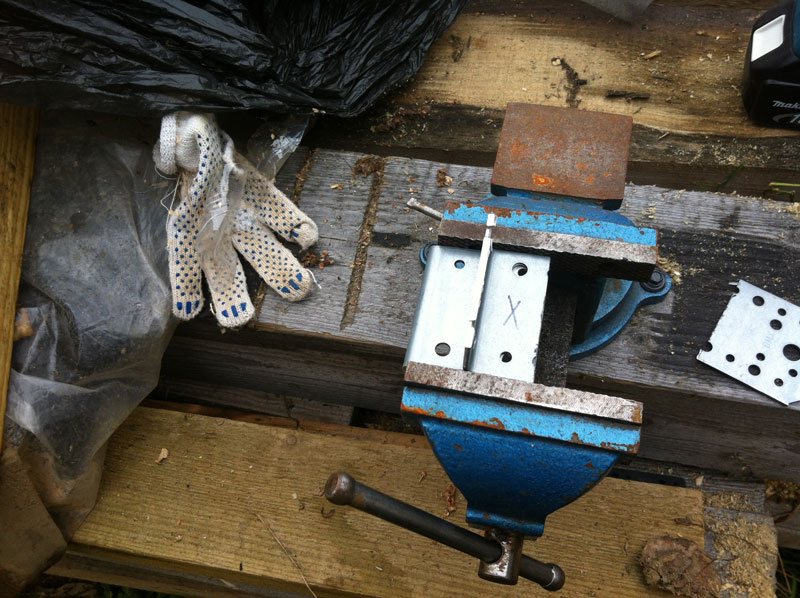

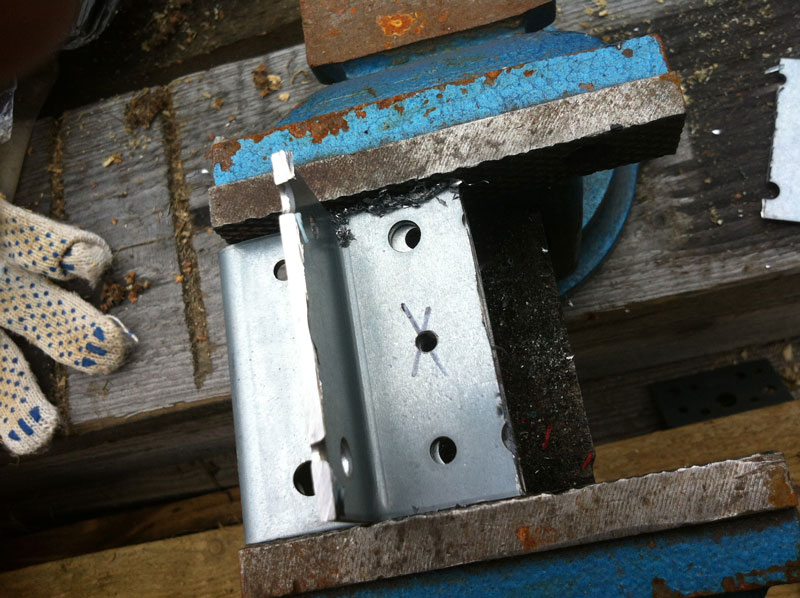

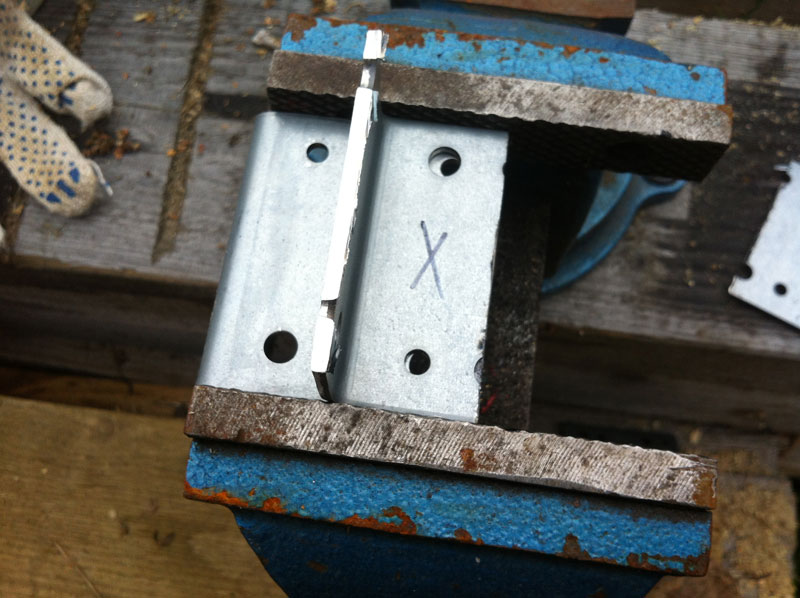

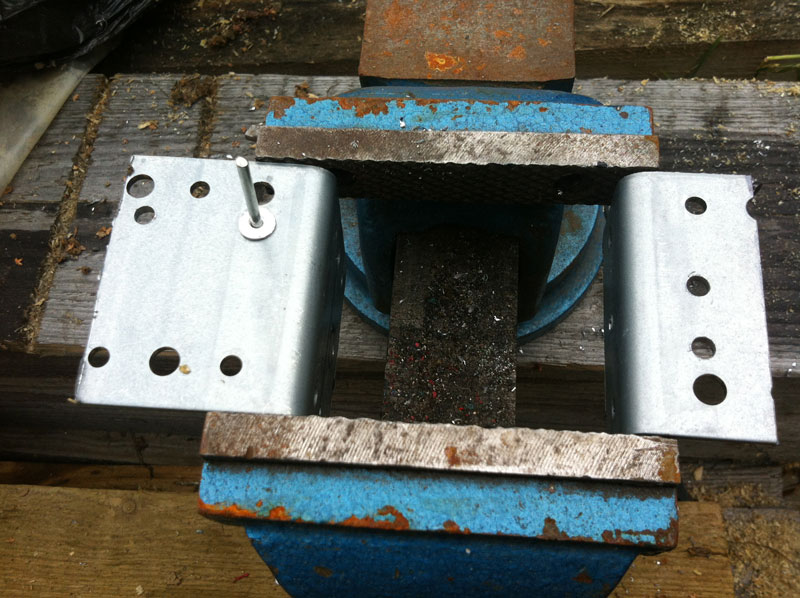

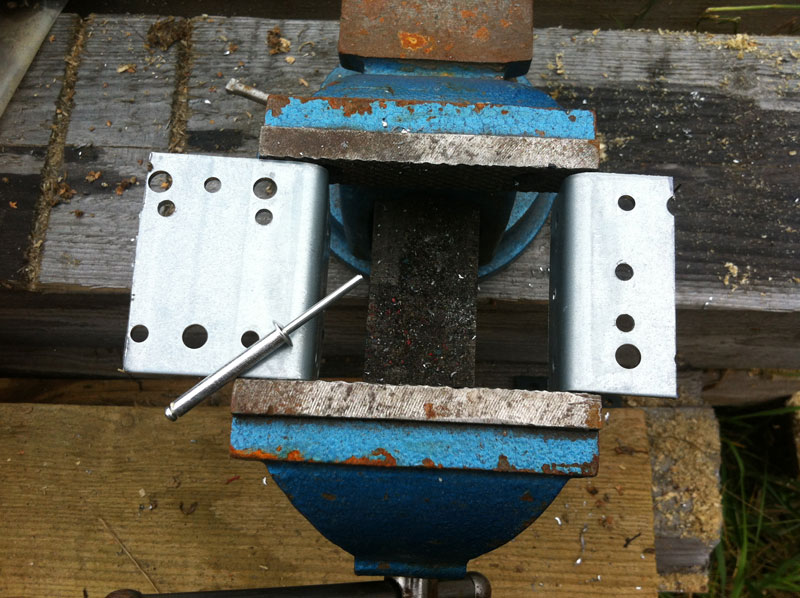

В тисках уголок для верхней крышки, внизу рядом лежит подготовленный уголок для корпуса септика с намеченным отверстием под дужку замка
Установка навесного замка на септик Биотанк 4


Два уголка друг на друге совмещены так, чтобы просверленное отверстие было отцентровано.
Сперва я просверлил отверстие в 5мм, затем рассверлил его.
Установка навесного замка на септик Биотанк 4 Установка навесного замка на септик Биотанк 4 Установка навесного замка на септик Биотанк 4

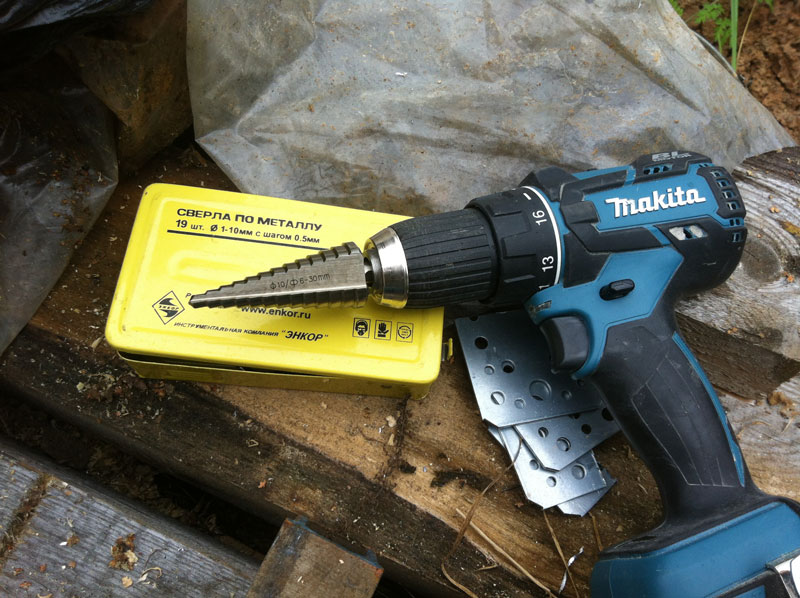

Ступенчатое сверло для рассверловки:
Установка навесного замка на септик Биотанк 4


Два уголка и заклепка
Установка навесного замка на септик Биотанк 4 Установка навесного замка на септик Биотанк 4

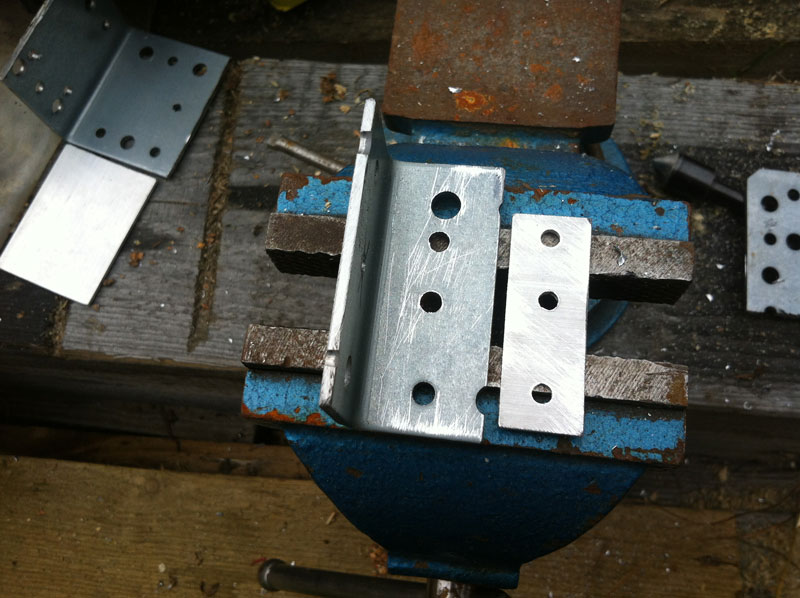

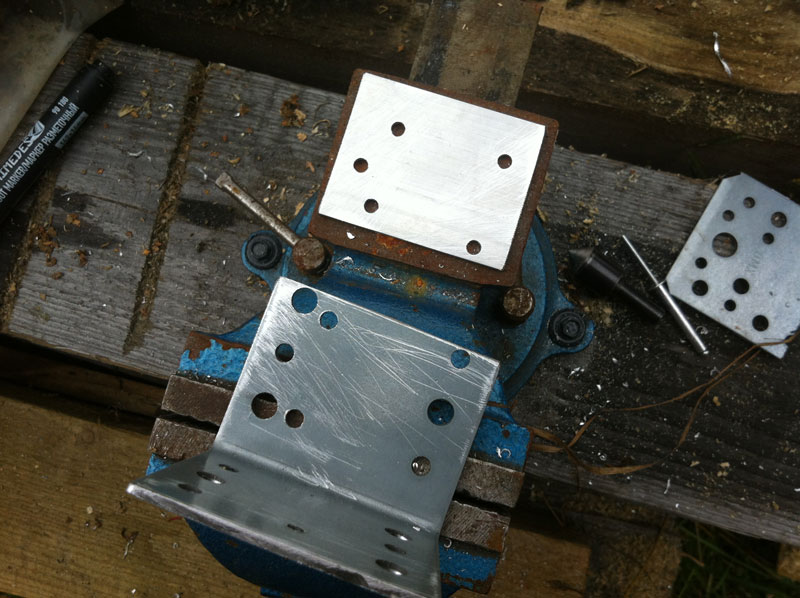

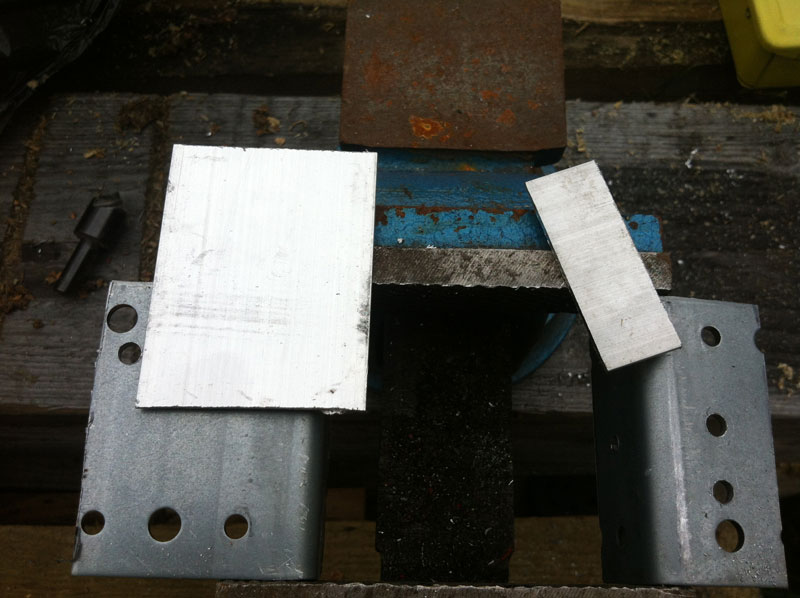

Ответные планки для уголков из пластины 1мм.
Установка навесного замка на септик Биотанк 4 Установка навесного замка на септик Биотанк 4 Установка навесного замка на септик Биотанк 4

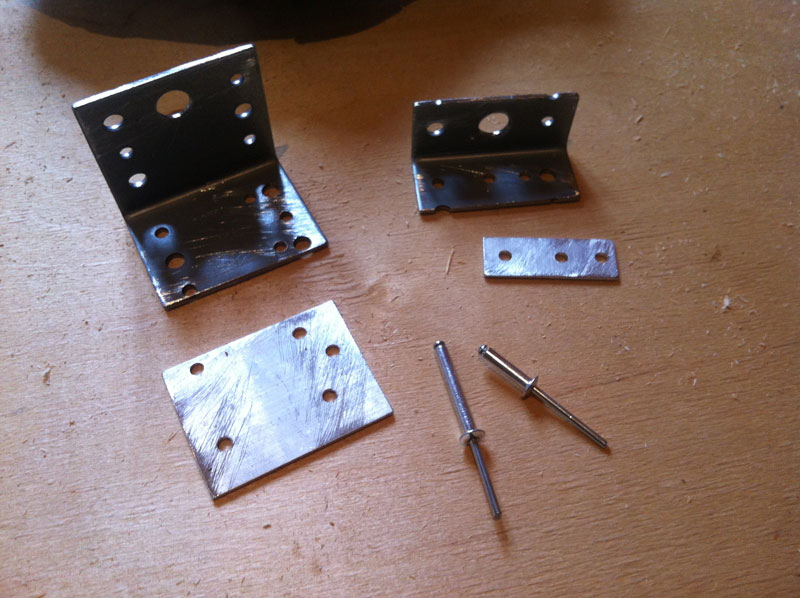

Получившийся комплект уголков и заклепок:
Установка навесного замка на септик Биотанк 4

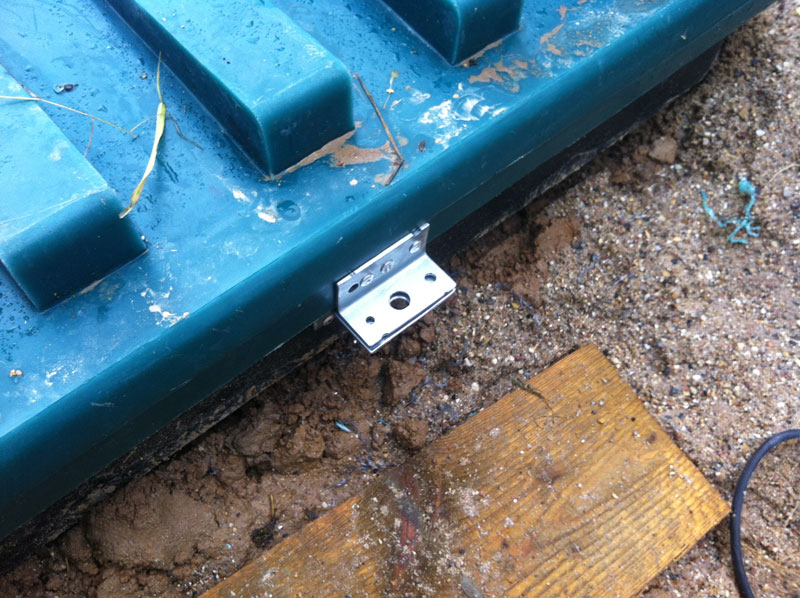

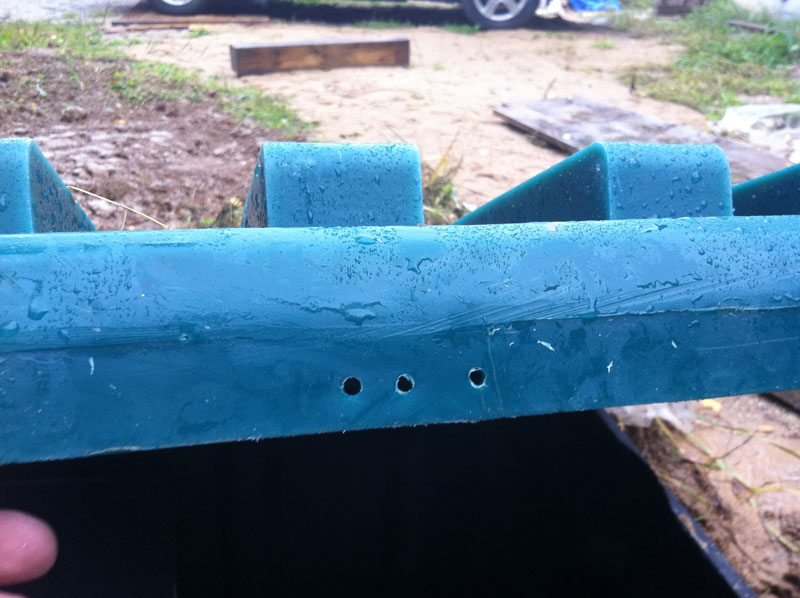

Просверленные отверстия в крышке септика и установленный на крышку уголок
Установка навесного замка на септик Биотанк 4 Установка навесного замка на септик Биотанк 4 Установка навесного замка на септик Биотанк 4

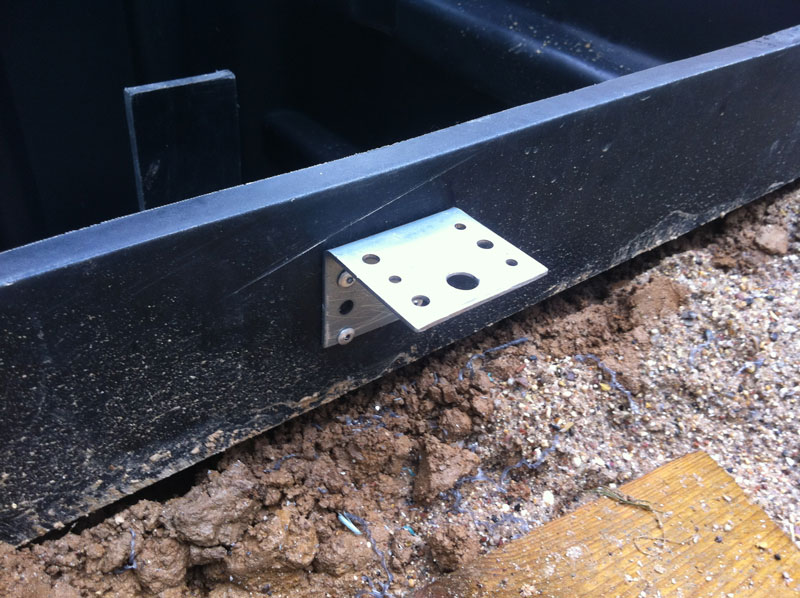

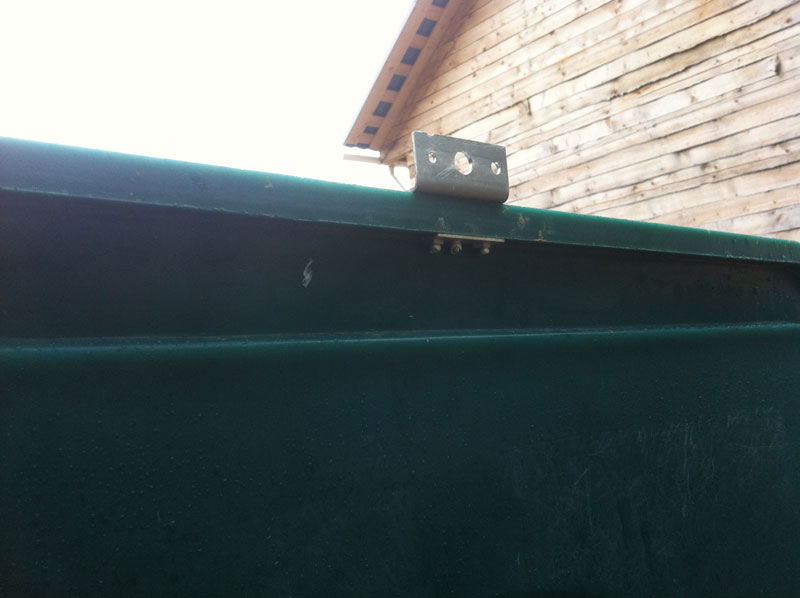

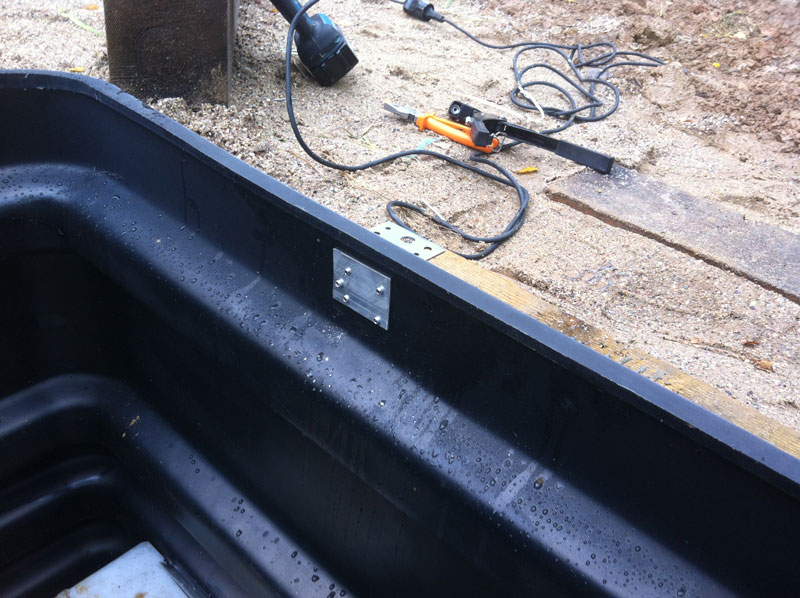

Установленный нижний уголок и его ответная часть:
Установка навесного замка на септик Биотанк 4 Установка навесного замка на септик Биотанк 4

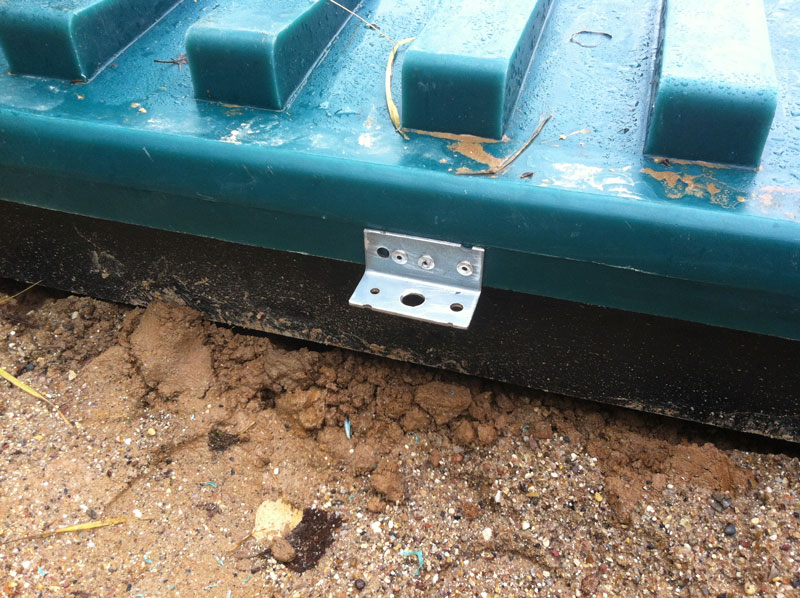

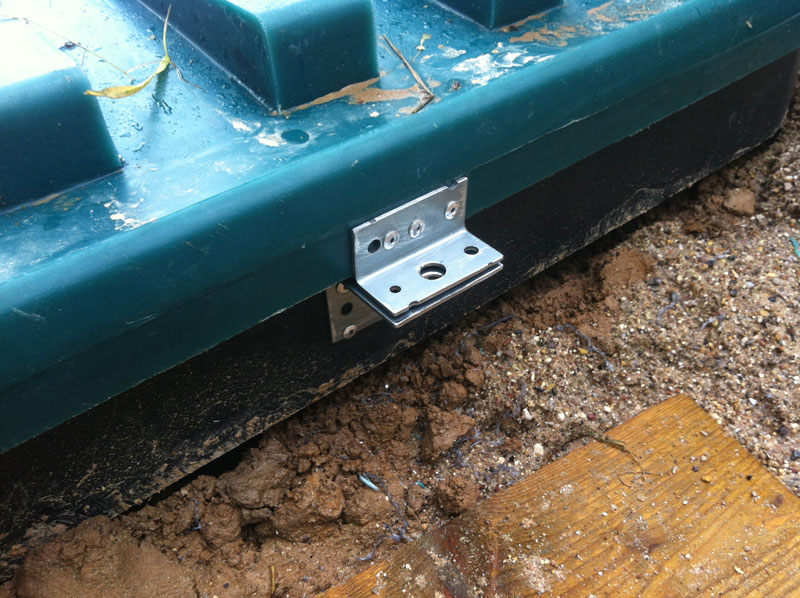

Два уголка при закрытой крышке
Установка навесного замка на септик Биотанк 4 Установка навесного замка на септик Биотанк 4

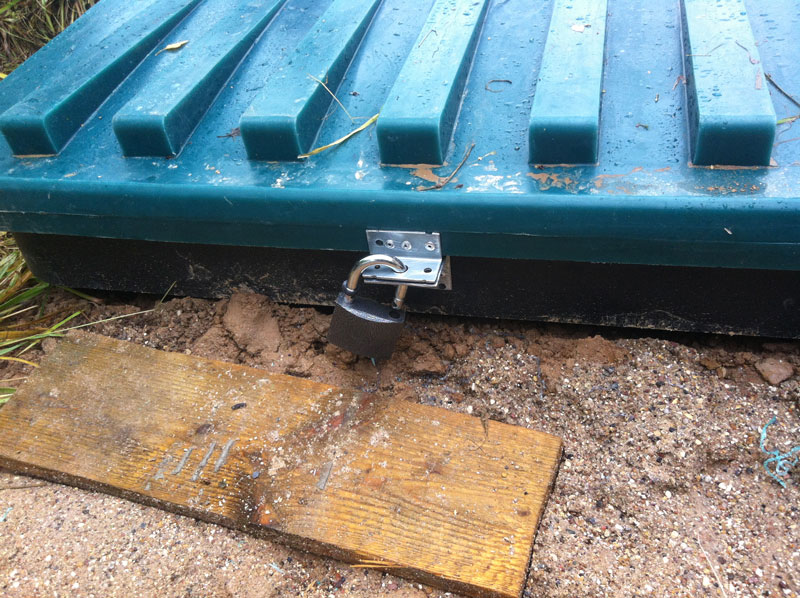

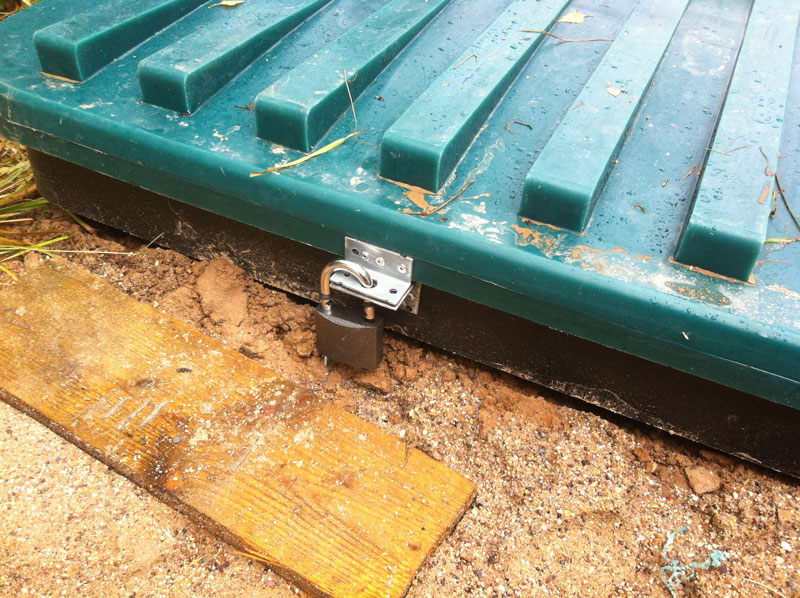

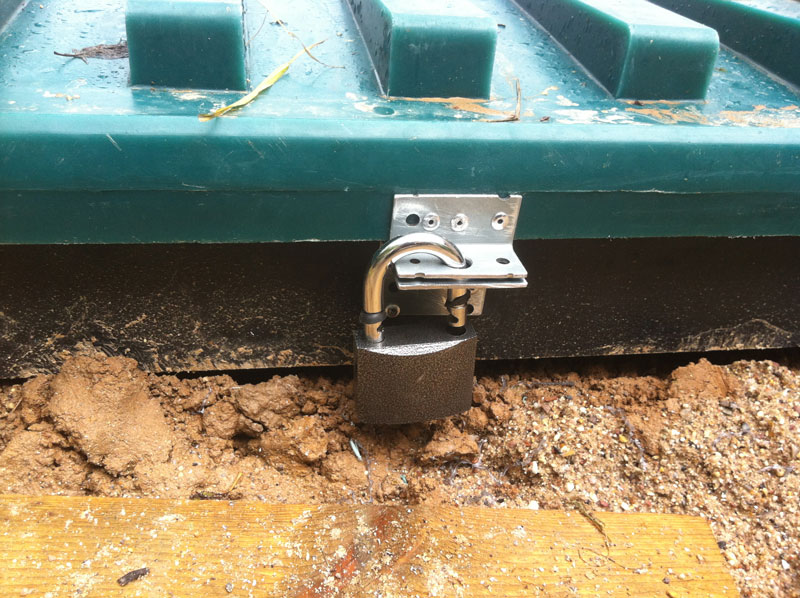

Получившийся результат:
Установка навесного замка на септик Биотанк 4 Установка навесного замка на септик Биотанк 4 Установка навесного замка на септик Биотанк 4


Получилось достаточно крепко.

UPD
По поводу подбора заклепок.
Придерживайтесь следующей формулы:
А + В = С, где
А - диаметр заклепки
В - толщина скрепляемого пакета
С - длина заклепки.

Таким образом, если использовать уголок толщиной 2мм + ответная планка 1мм + толщина стенки септика 10мм + диаметр заклепки 4,8мм = 18мм
Длина заклепки должна быть 18мм
