Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

Дачник

3-03-2016, 10:45
Просмотров: 7114

В преддверии переделки вводного щита на дачном участке я потихоньку закупил некоторые комплектующие.
В частности был приобретен распределительный проходной блок от ТДМ РБП-95

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ


Думаю использовать его для деления PEN.

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

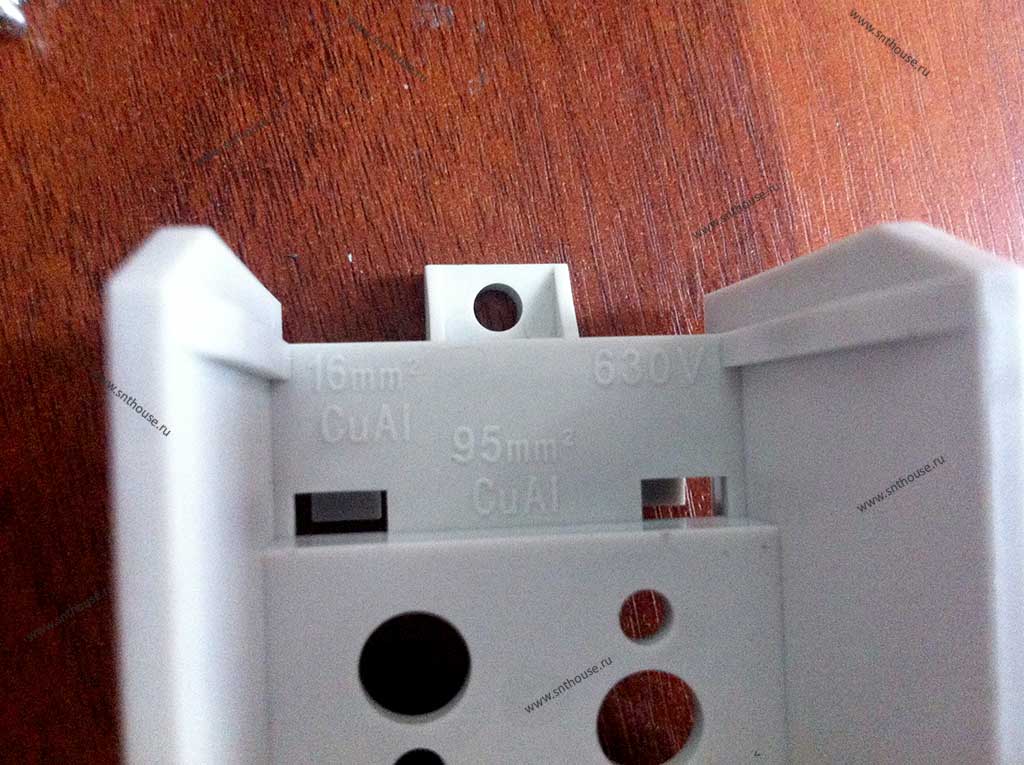

Данный блок имеет размеры 73х51мм (без учета выступающих "ушек" для крепления винтами)
РБП-95 может крепиться на дин рейку или же прикручиваться к плоской поверхности парой винтов.

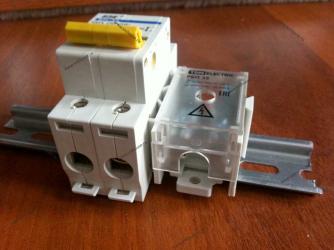

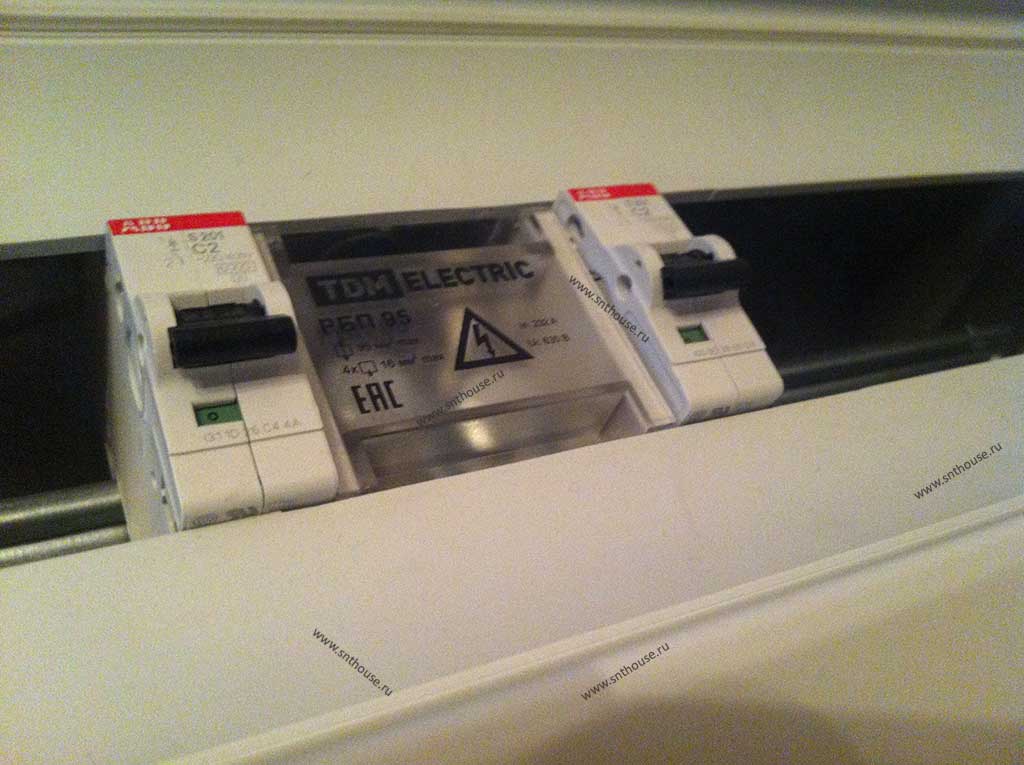

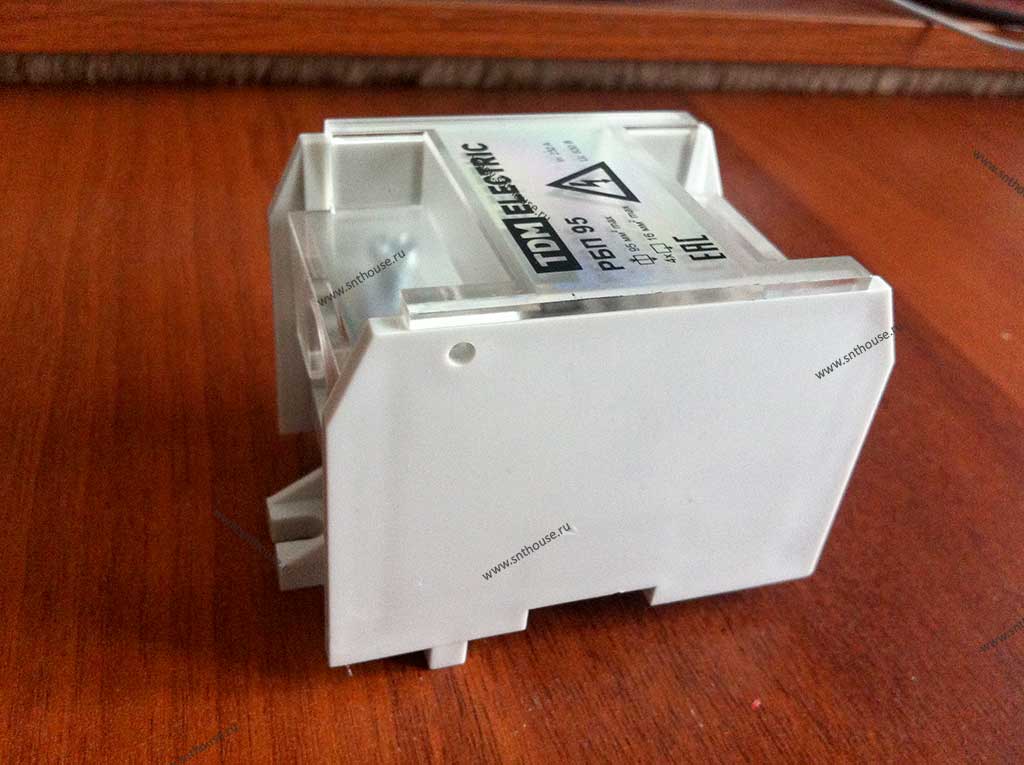

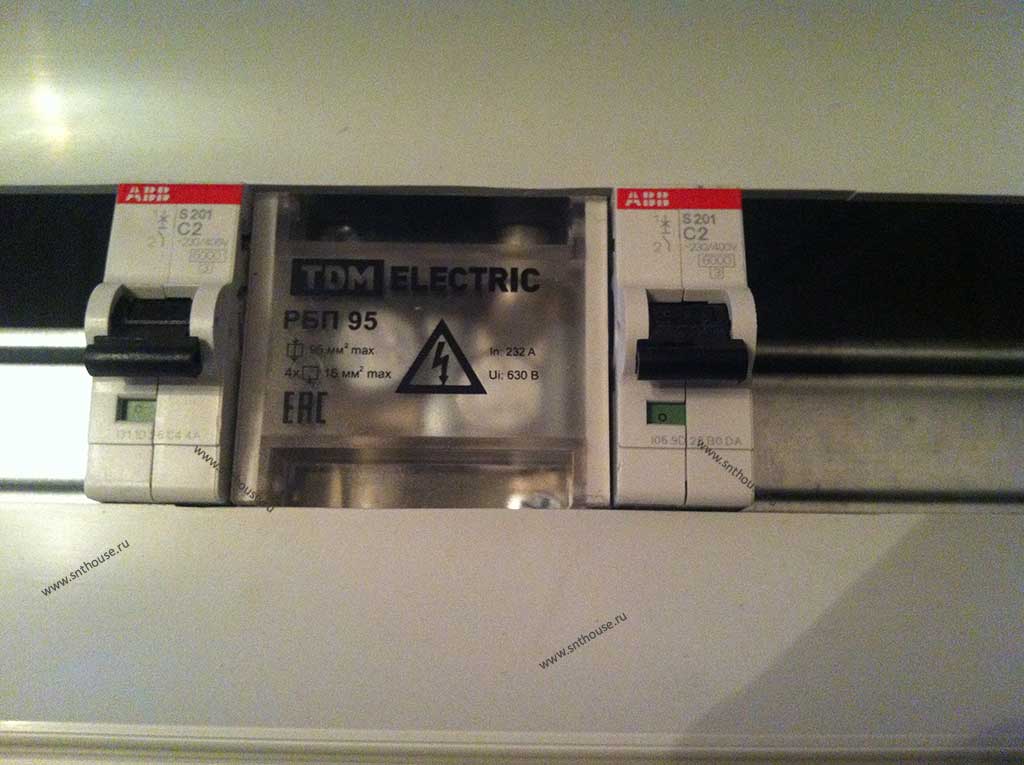

По высоте РБП-95 равен 55мм и при установке на дин рейку рядом с обычными модульными автоматами не выступает на пластрон.

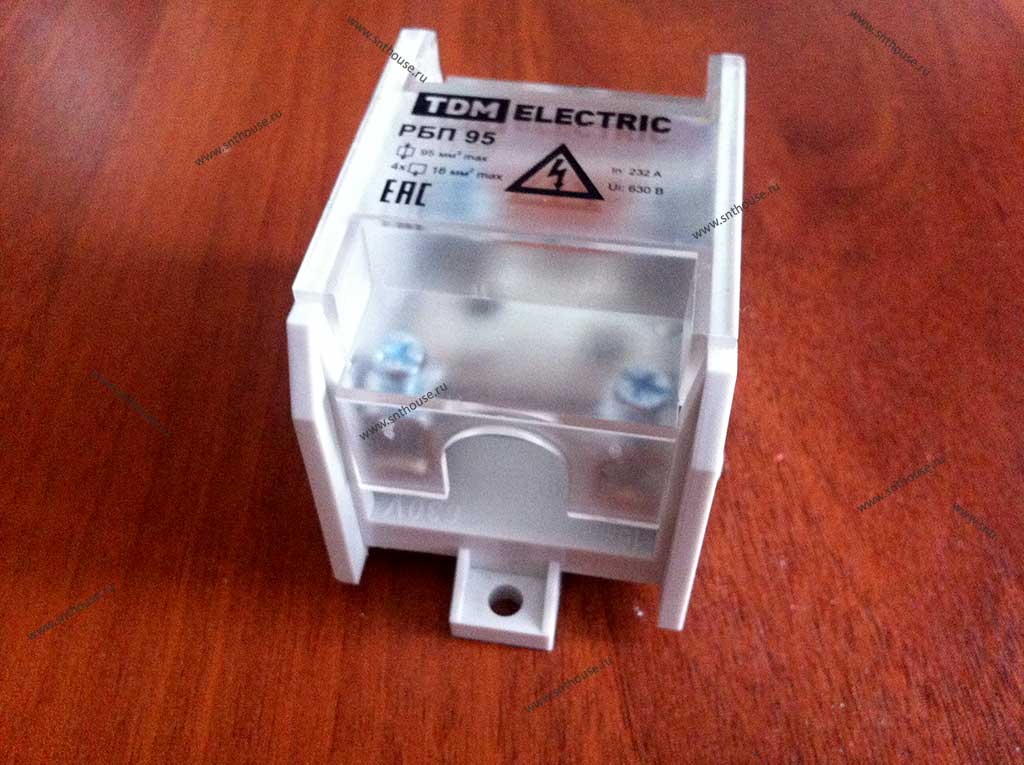

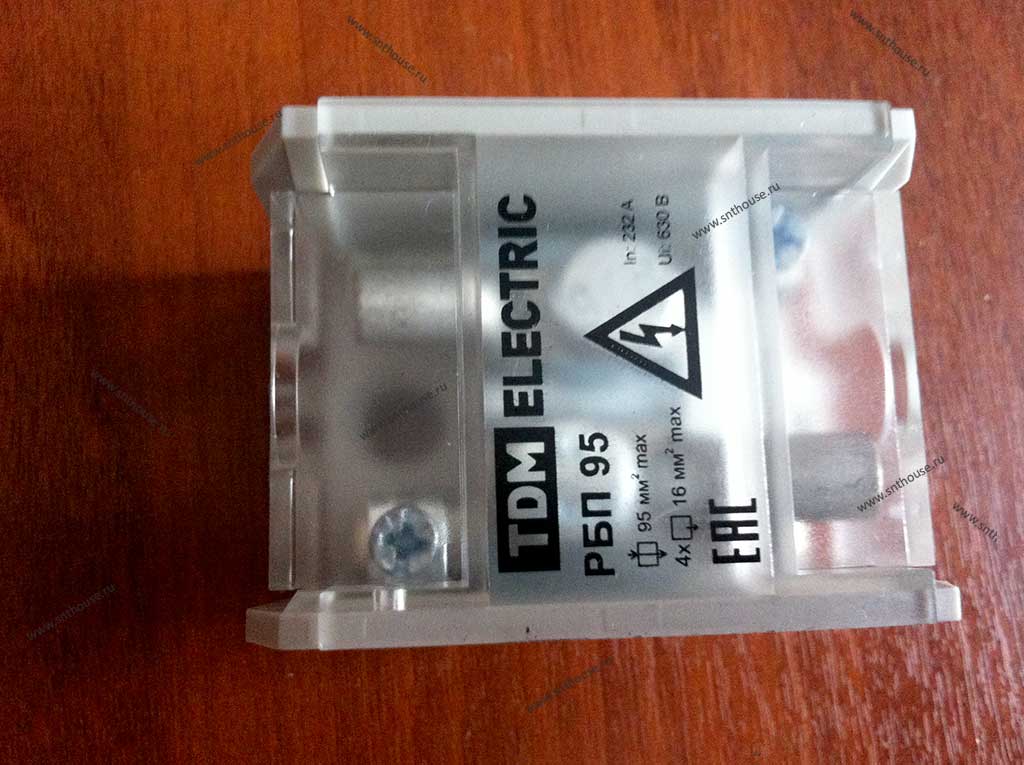

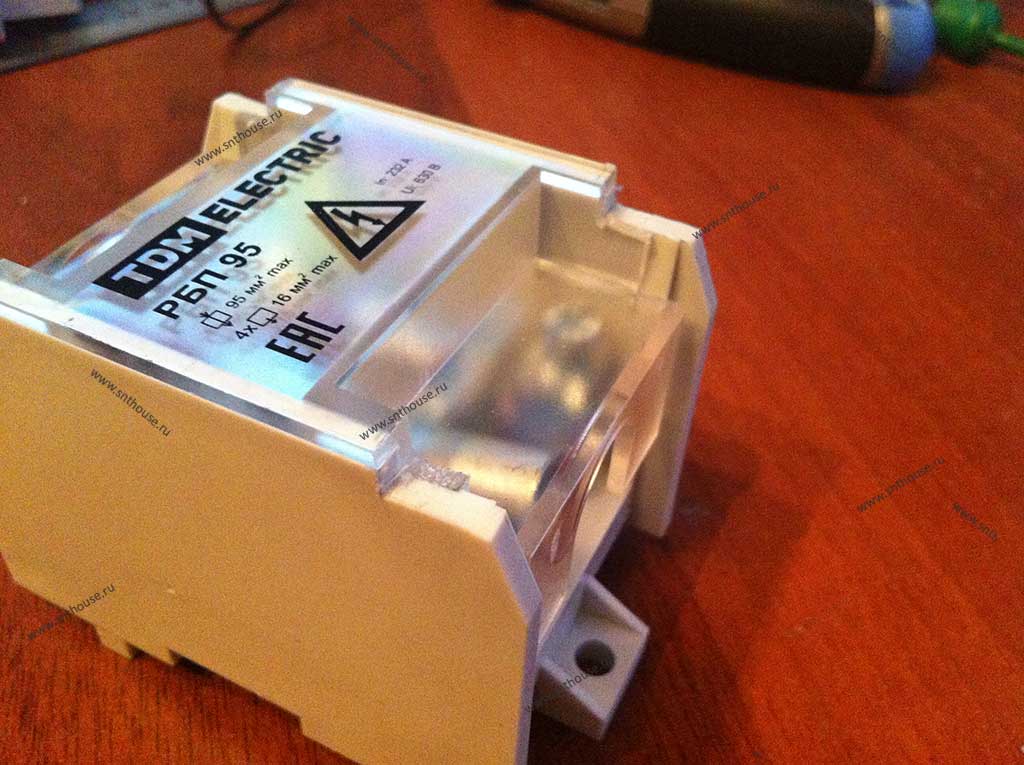

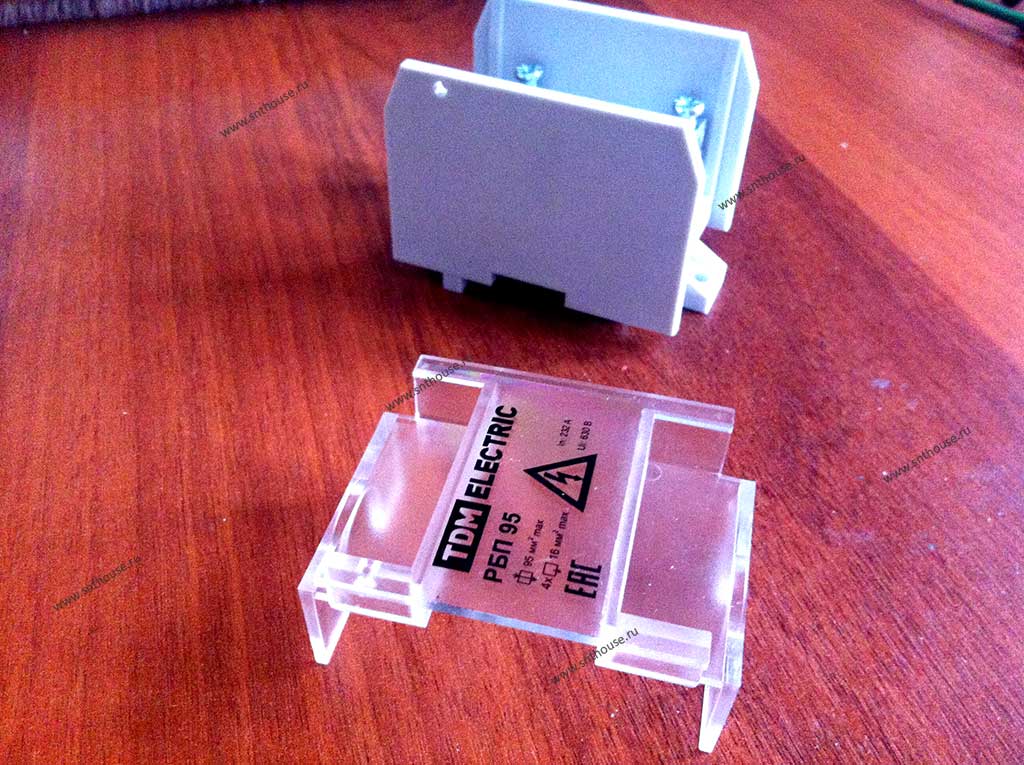

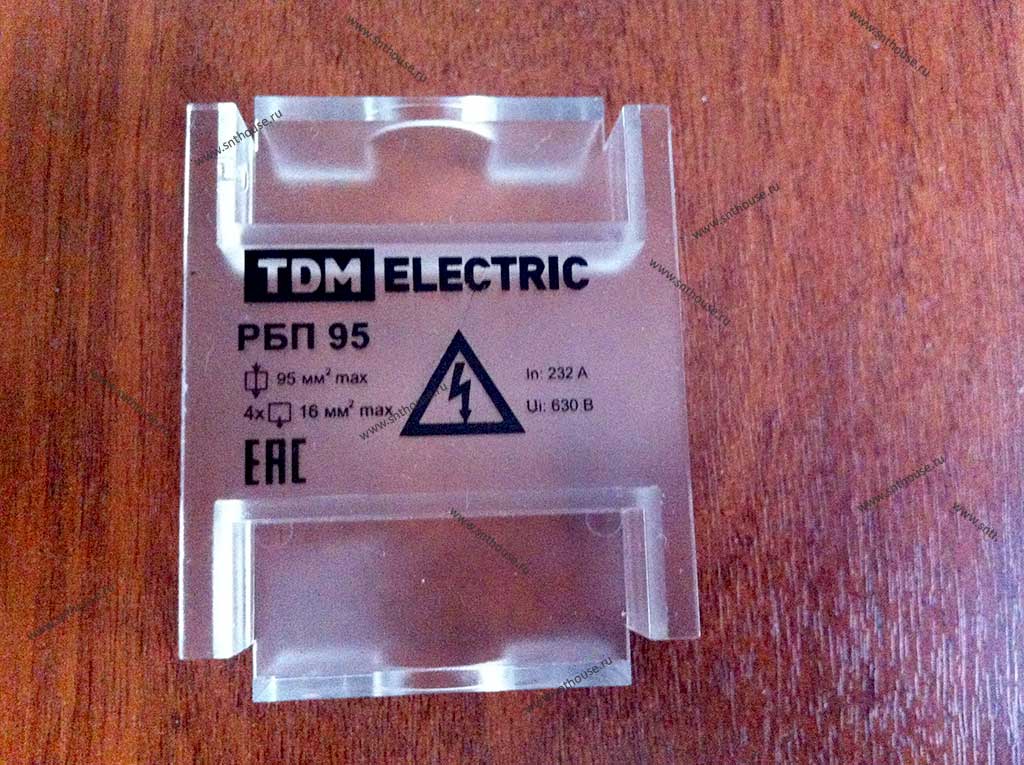

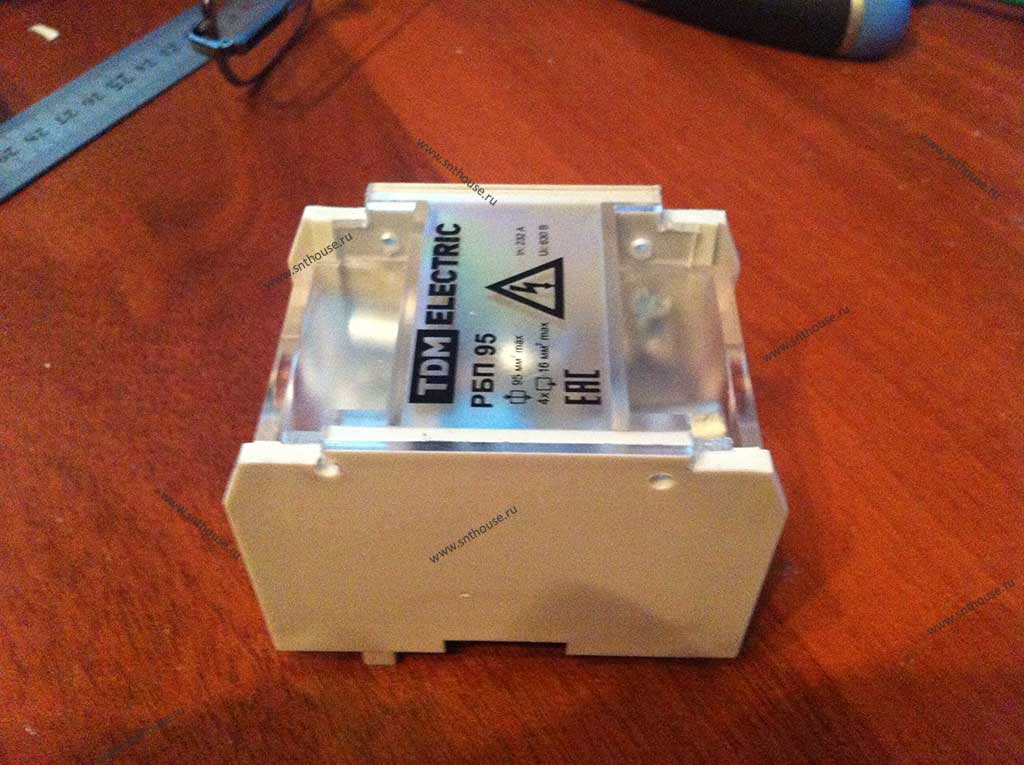

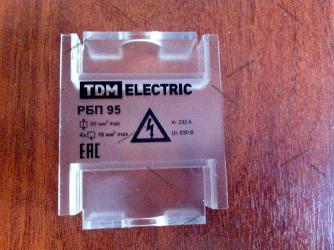

Распределительный проходной блок РБП-95 имеет прозрачную крышку с одним отверстием под опломбировку (отверстие видно на верхнем фото)

При установке РБП-95 непосредственно с модульным автоматом (если это вдруг понадобится) данное отверстие частично перекрывается корпусом автомата.
Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

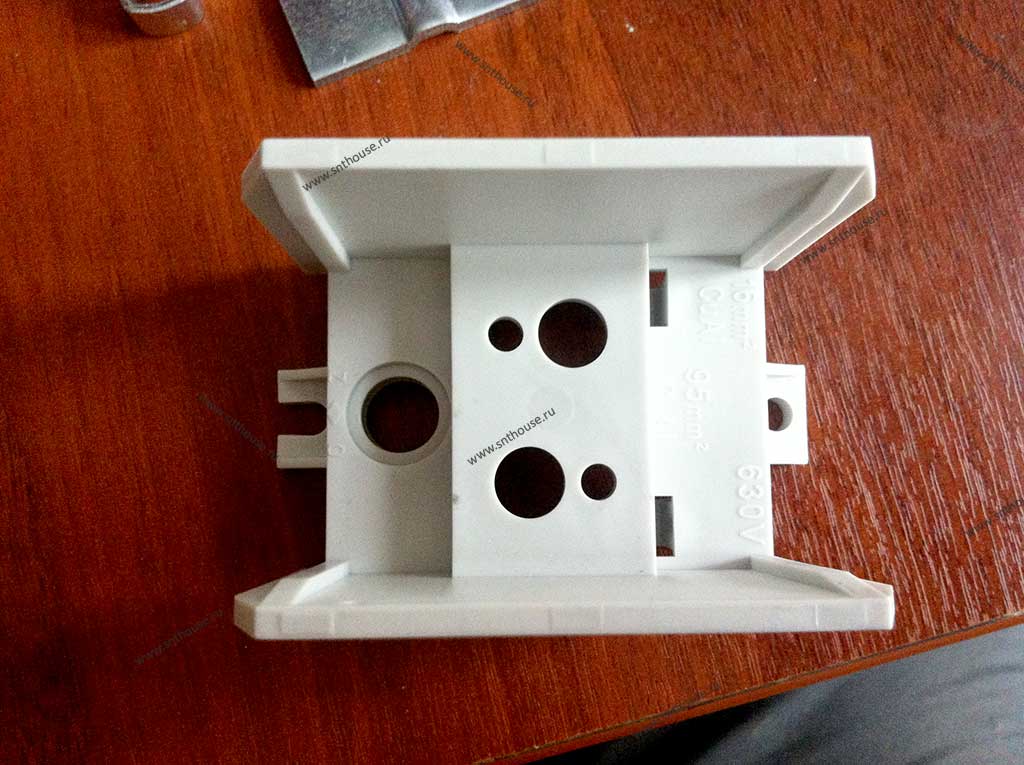

Однако при необходимости можно самостоятельно просверлить небольшие отверстия самостоятельно - места для этого есть предостаточно.

Само литье крышки и корпуса сделано достаточно качественно - никаких лишних "наплывов" не наблюдается.

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ



Из технических данных:
Места для крепления кабеля:
- 1х95 мм2 232А
- 4х16 мм2 100 А

Назначение
Для выполнения ответвлений от магистральных линий медных и алюминиевых проводов напряжением до 660 В с предварительным снятием изоляции на месте установки без разрезания центрального проводника.

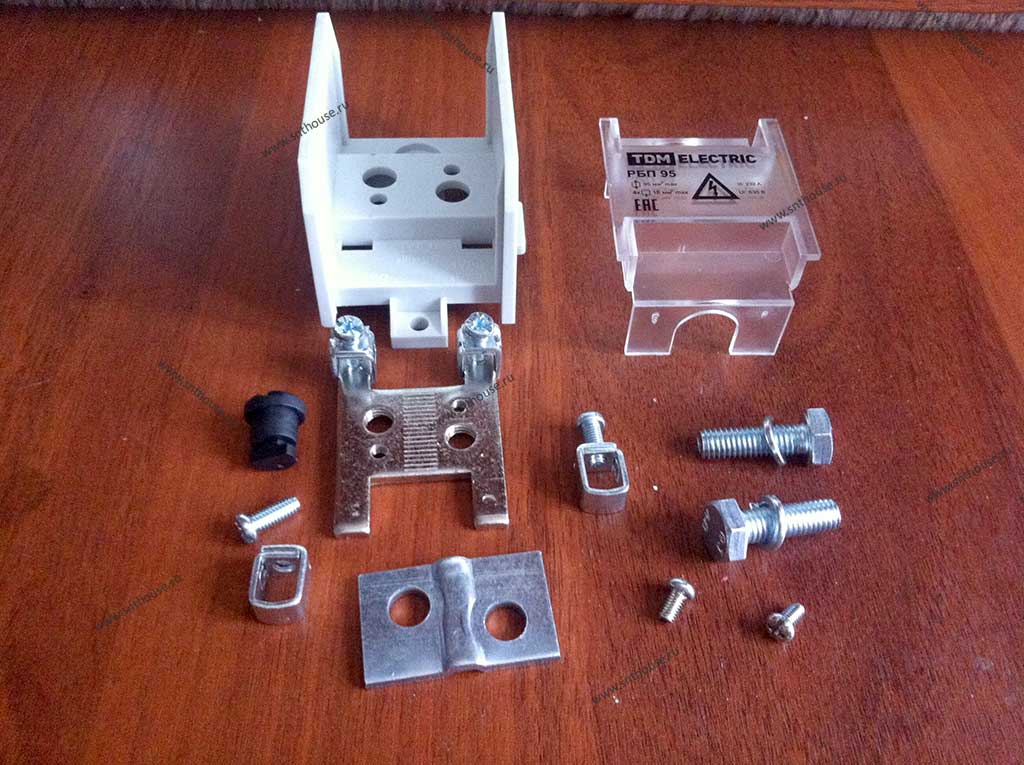

Материалы
- Защитная крышка и основание выполнены из высококачественного поликарбоната, устойчивого к воздействию широкого спектра температур.
- Контактная группа выполнена из луженой латуни.
- Прижимные клеммы и винты выполнены из оцинкованной стали.

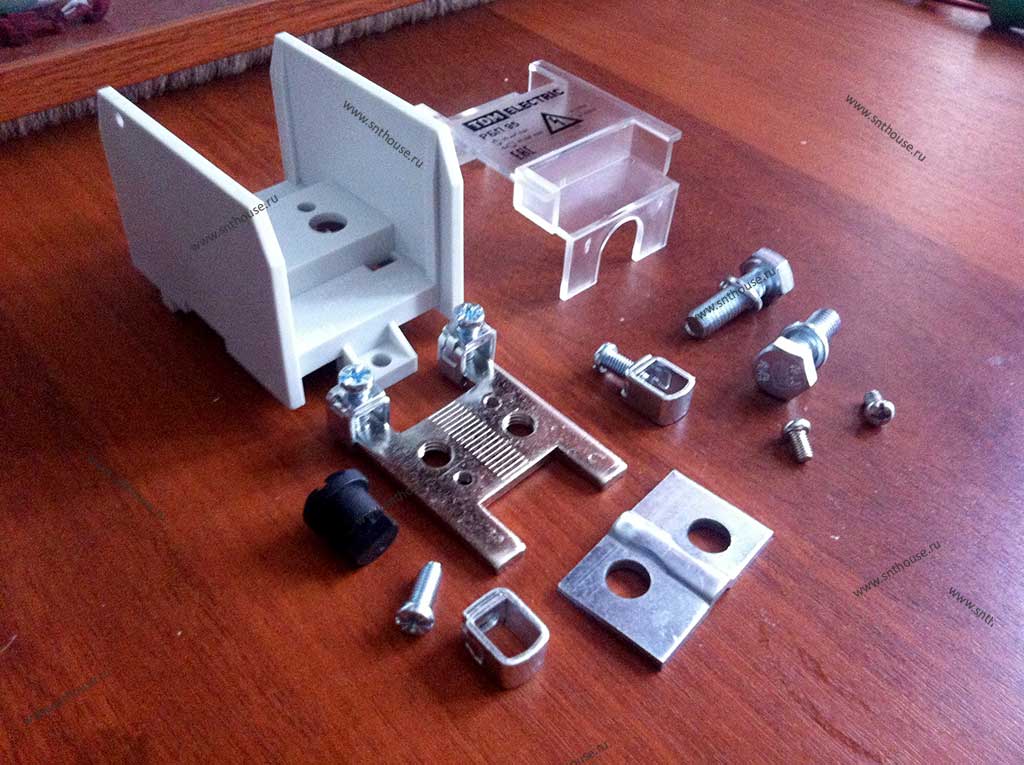

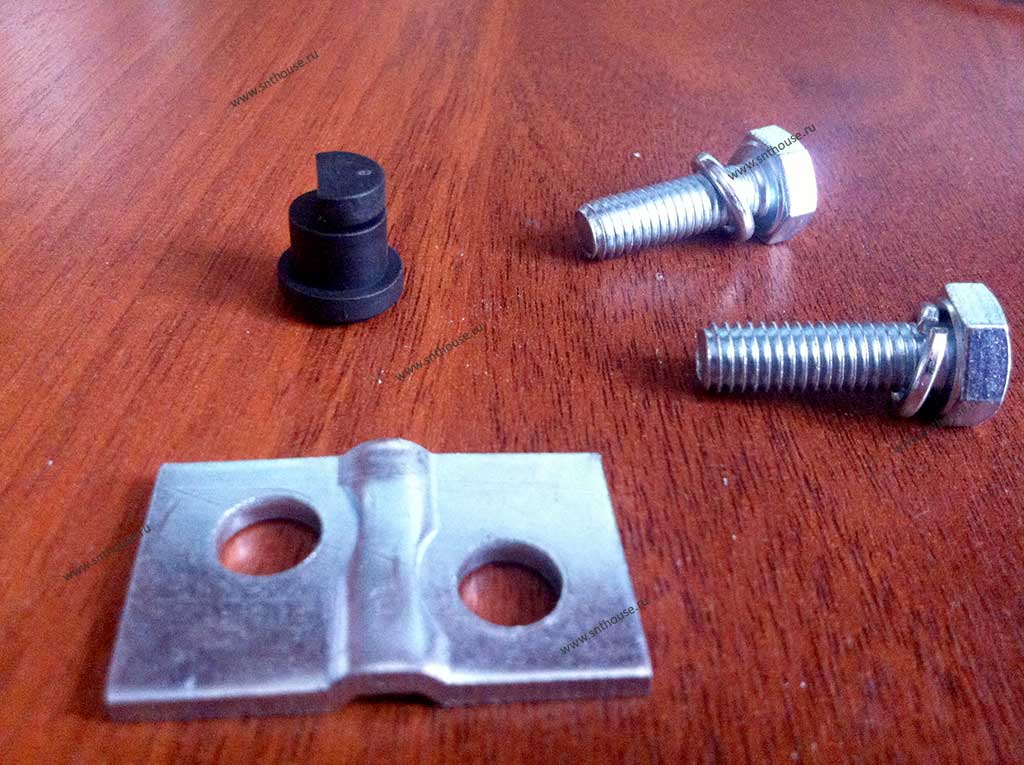

Верхняя прижимная пластина имеет углубление для прижимаемого проводника сечением до 95 квадратов. Сделана из стали (магнитится)

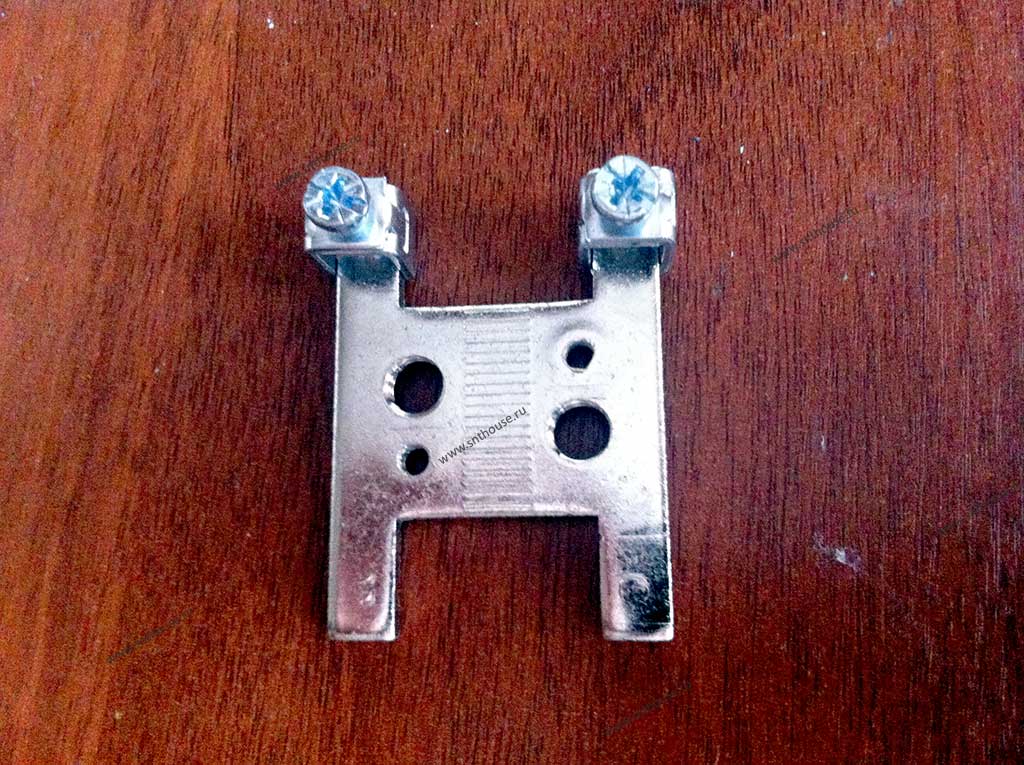

Нижняя пластина к которой производится прижим не магнитится, имеет рифленую поверхность в месте прохождения прижимаемого проводника.
По описанию должна быть изготовлена из луженой латуни толщиной 3,5мм
Прижим осуществляется парой стальных болтов М8.
Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

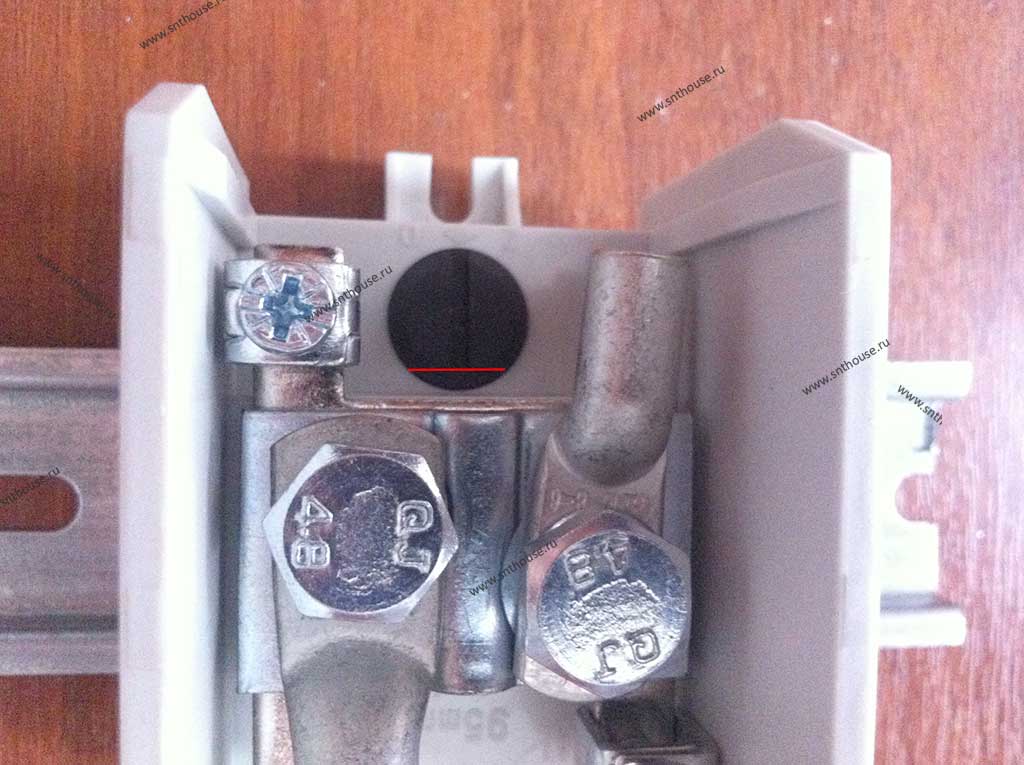

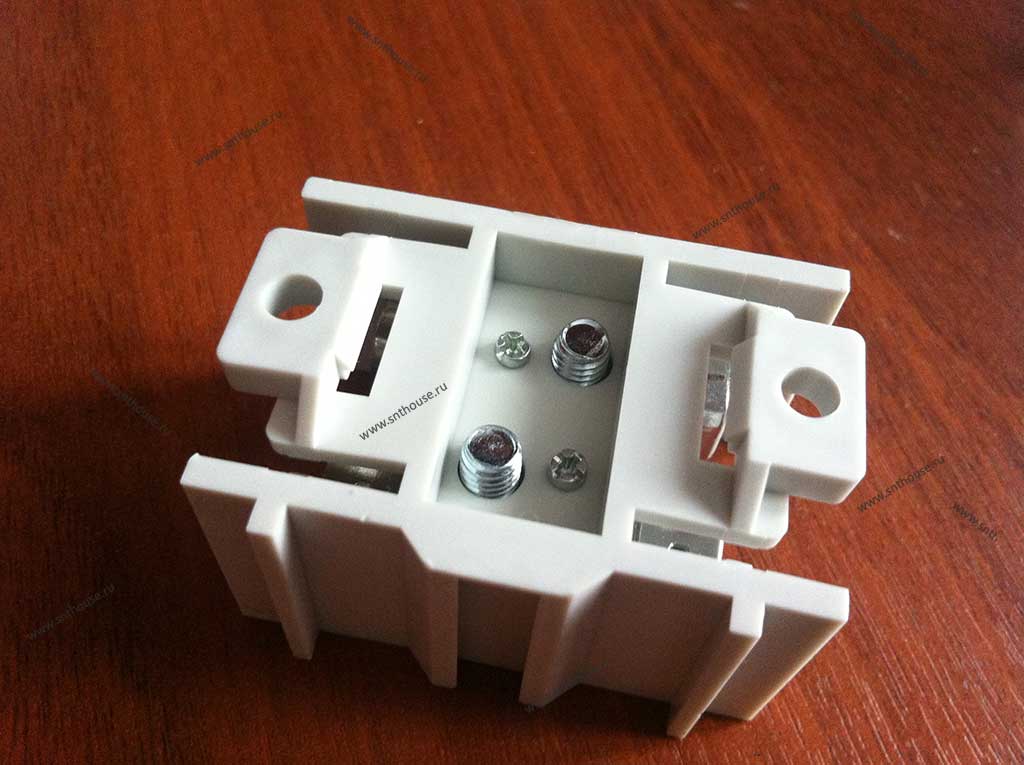

На фото выше также видна пластиковая черная вставка оформленная в виде винта, поворачивая который производится фиксация распределительного проходного блока РБП-95 к дин рейке.

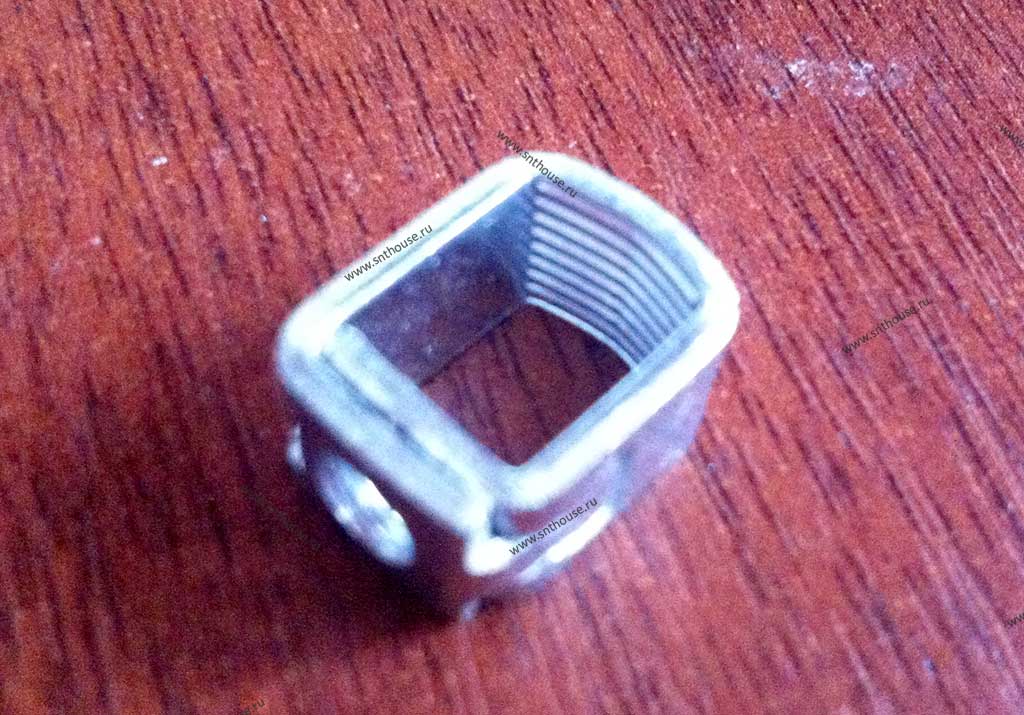

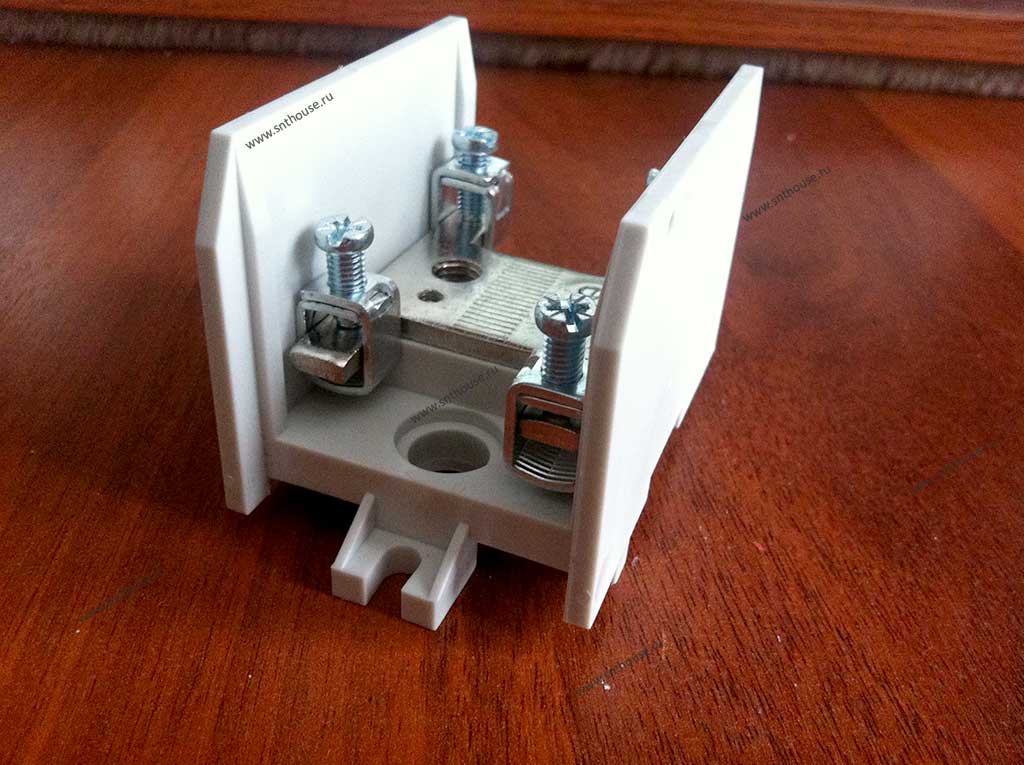

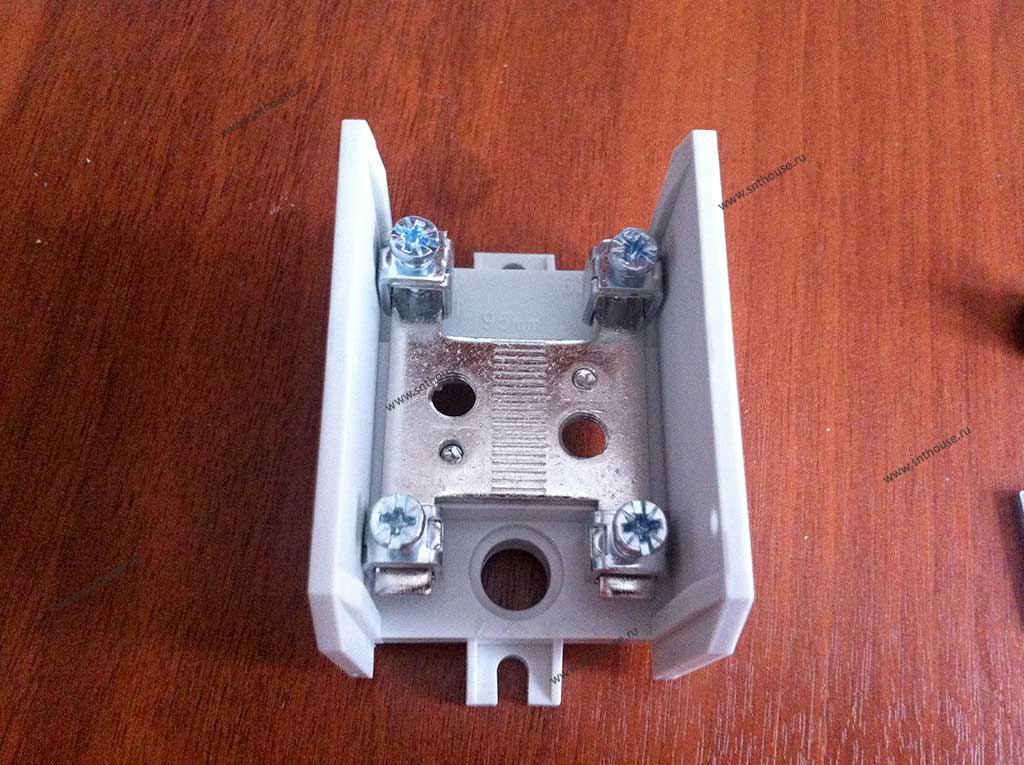

От нижней пластины имеются отводы в количестве 4-х штук по 2 с каждой стороны. Используются для зажима проводника до 16 квадрата.
Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ
Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

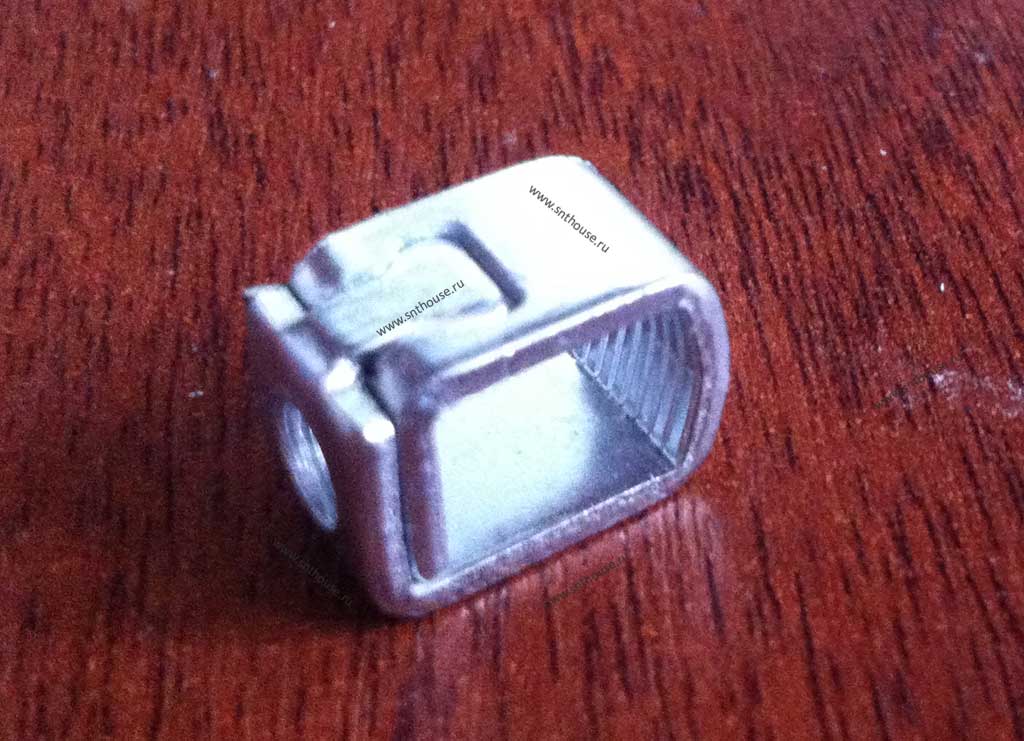

Прижим осуществляется плоской скобой через закручивание стальным винтом М5 (магнитится)
Сам прижим также сделан из стали (магнитится) 1,4мм. Нижняя часть немного скруглена и имеет рифленые риски для лучшего контакта с прижимаемым проводником.
Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

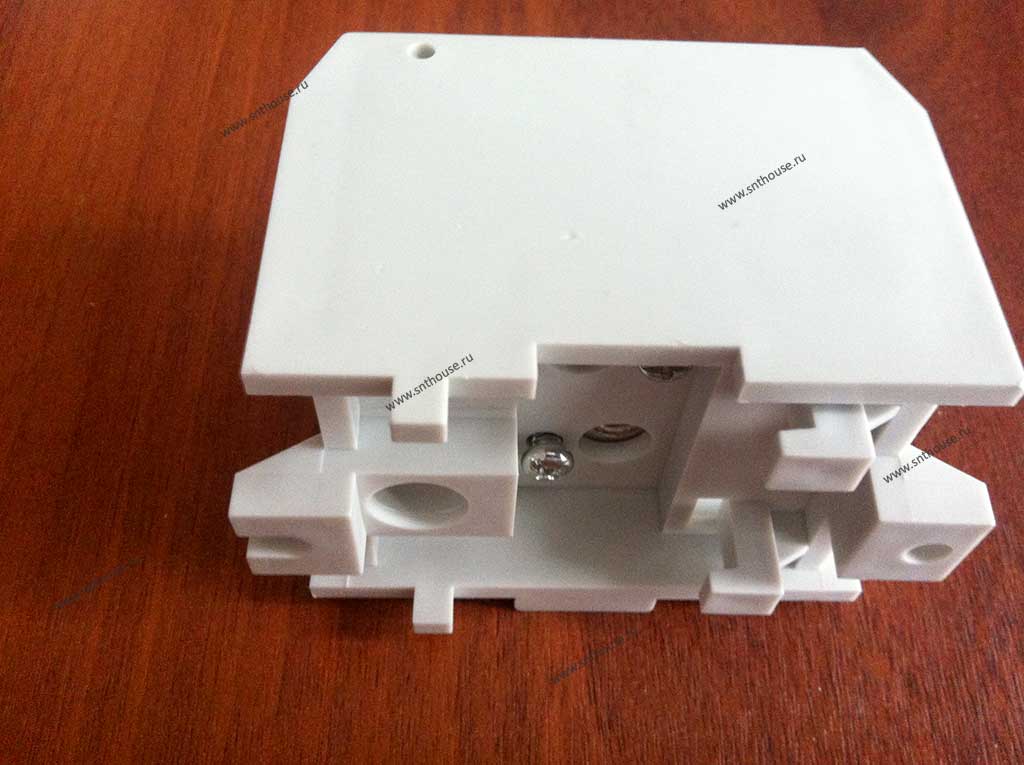

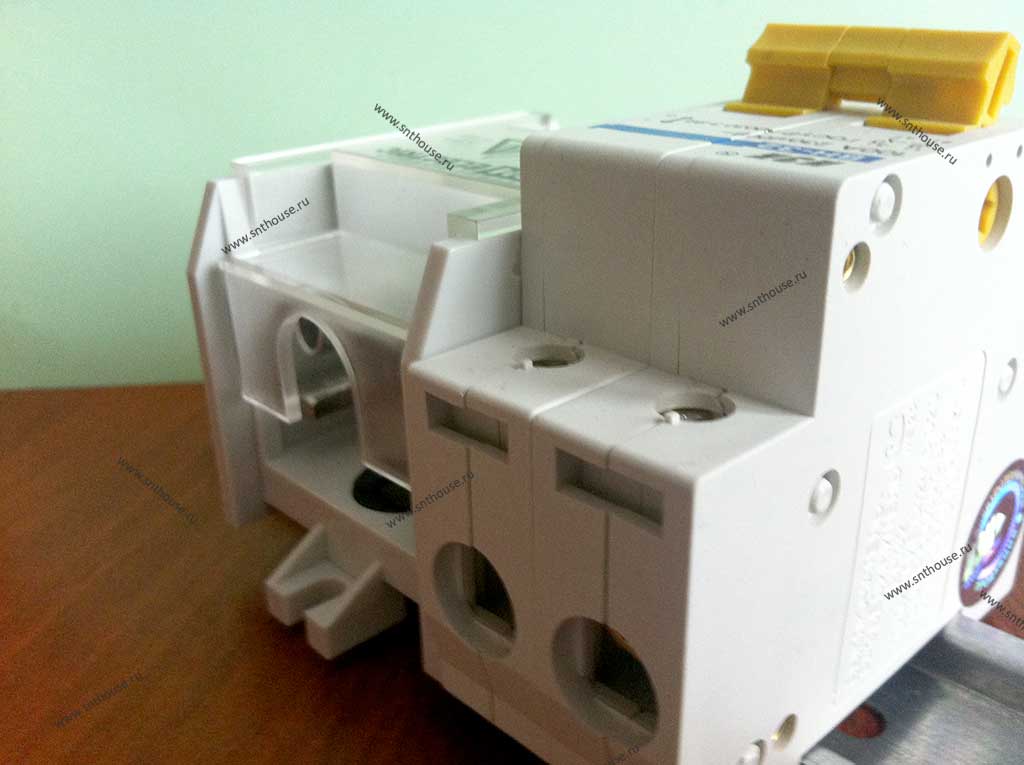

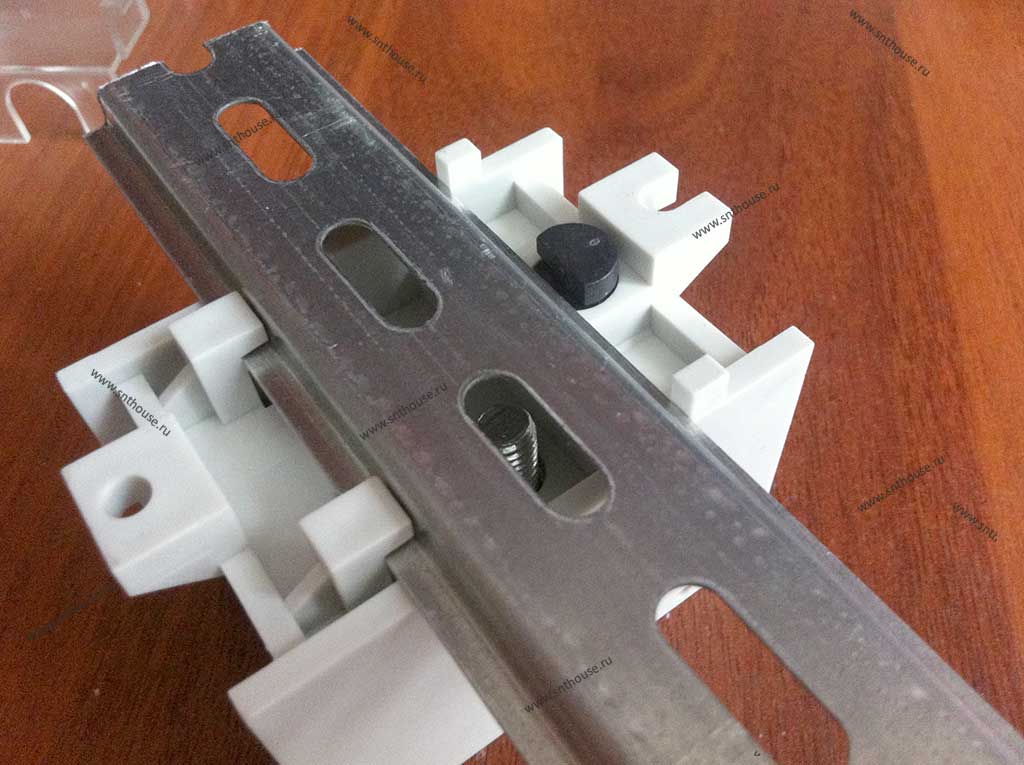

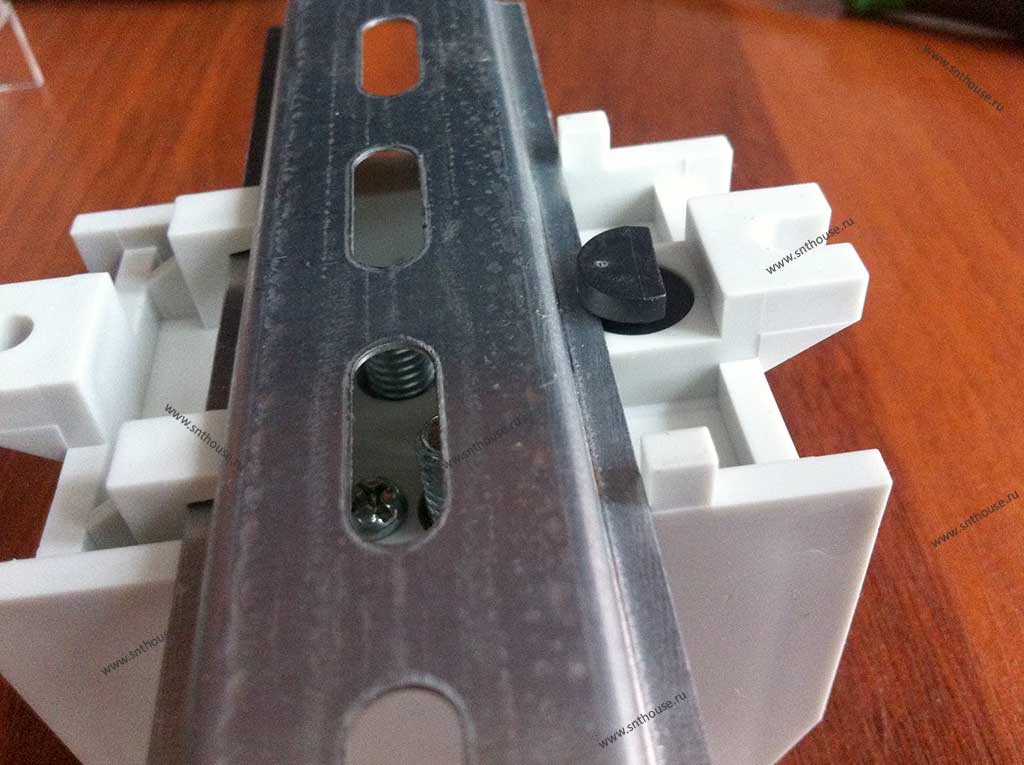

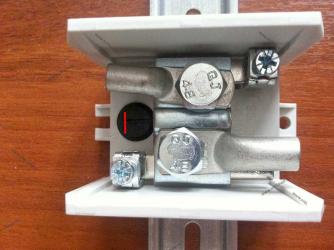

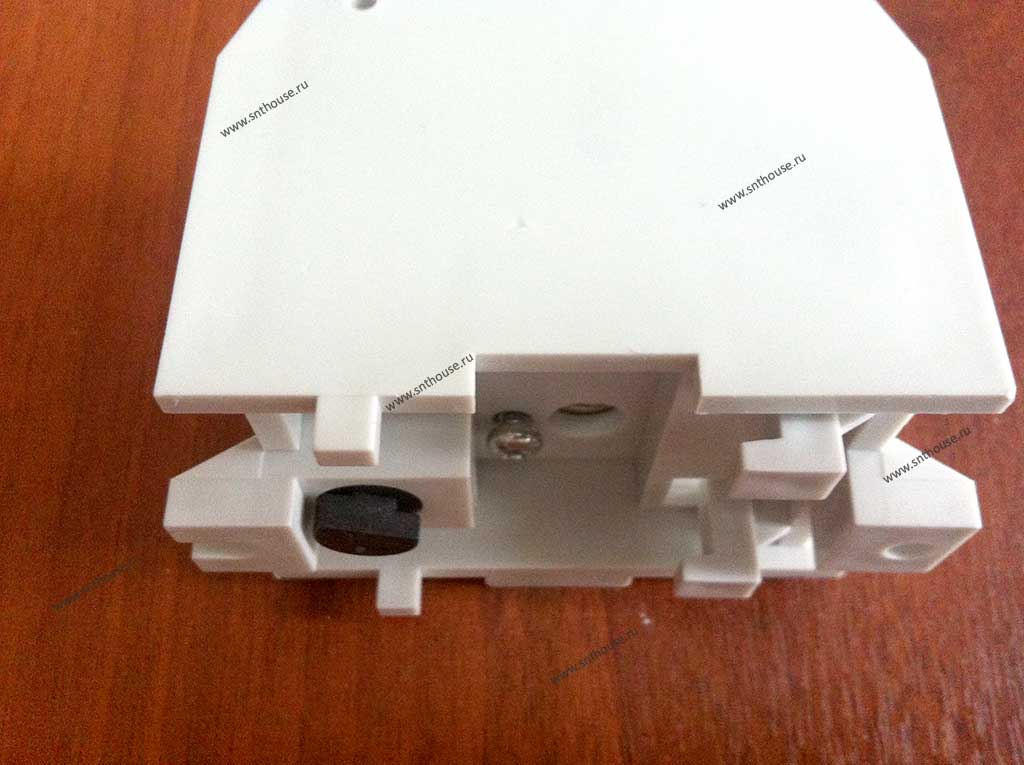

Для крепления распределительного проходного блока РБП-95 на дин рейку используется Г-образный выступ на корпусе и специальный пластиковый винт-шпунт, который вставляется в отверстие в корпусе блока и поворотом фиксирует дин рейку.
Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

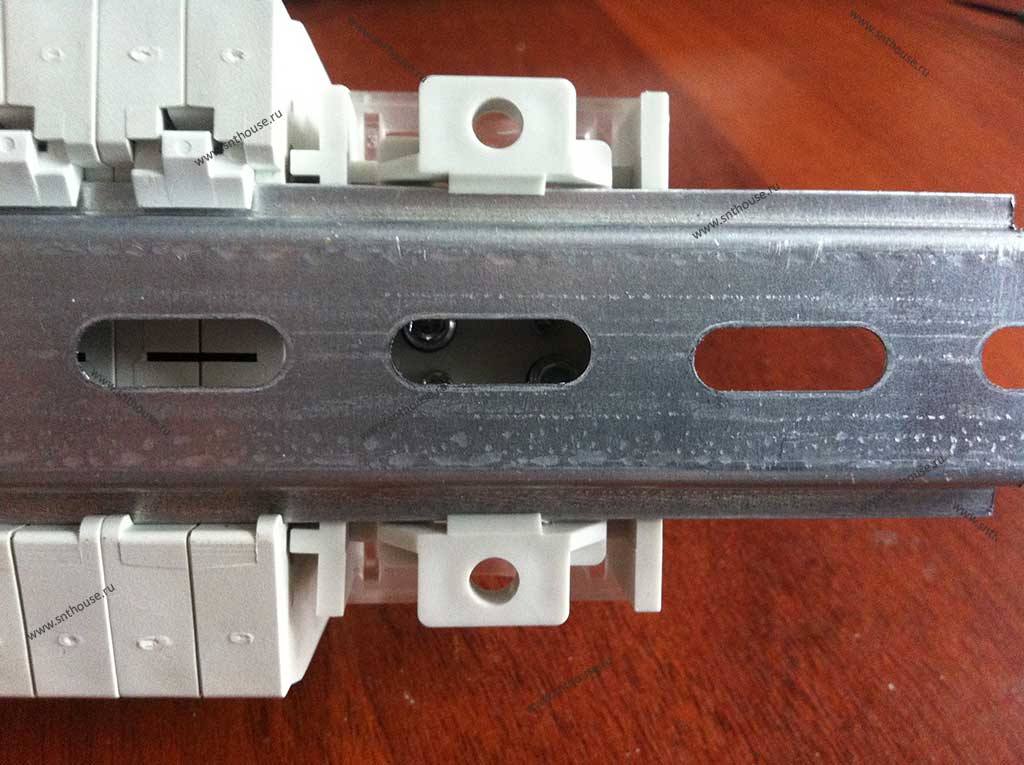

С другой стороны крепление к дин рейке осуществляется черным пластиковым "винтом". На нем есть прямой "скос" по которому можно определить - зафиксирован блок на дин рейке или нет.

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ


Я также думаю использовать гильзы ТМЛ для более надежного крепления дополнительных проводников.
Можно использовать любой с посадочным отверстием для крепления равное 8мм.

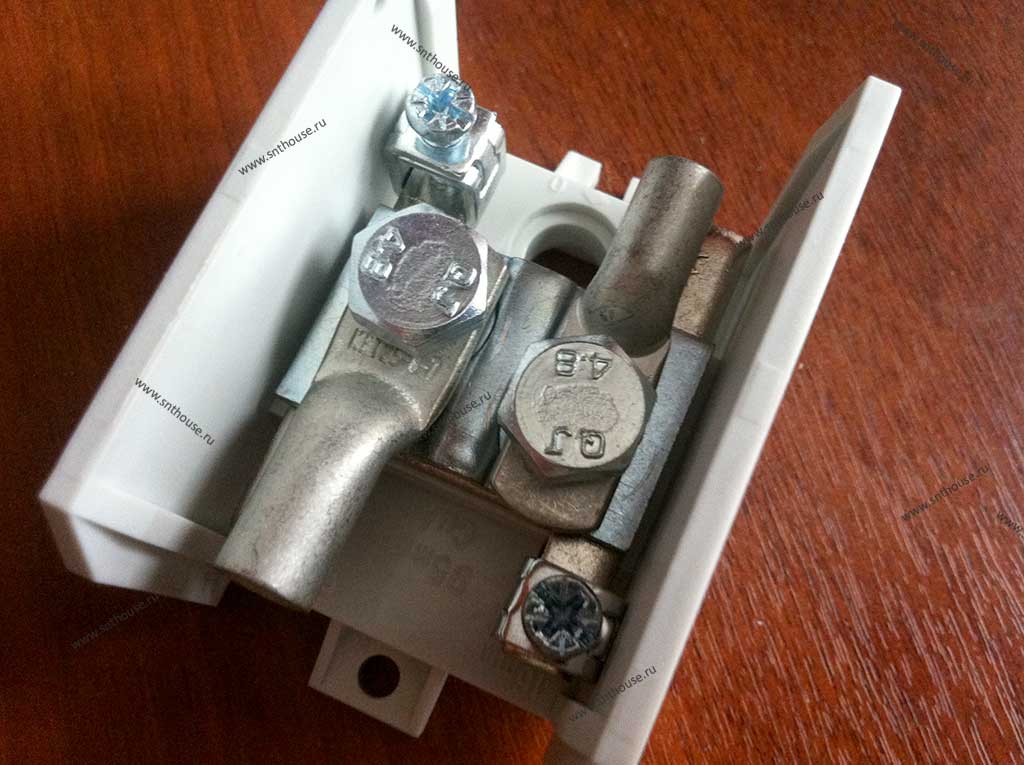

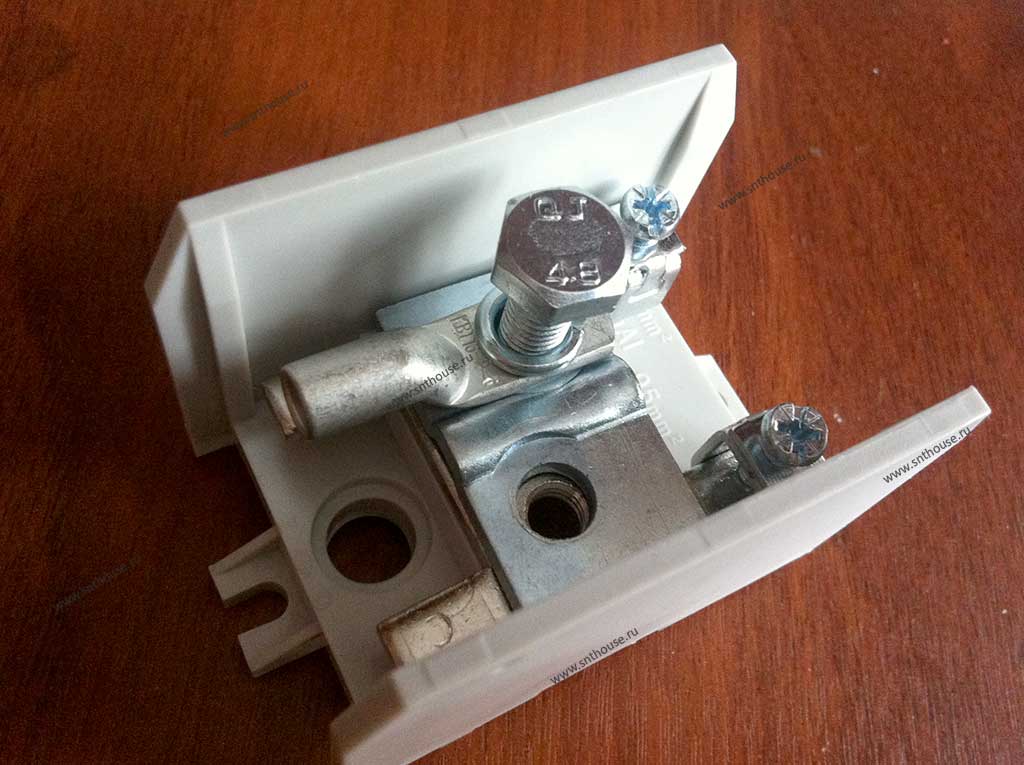

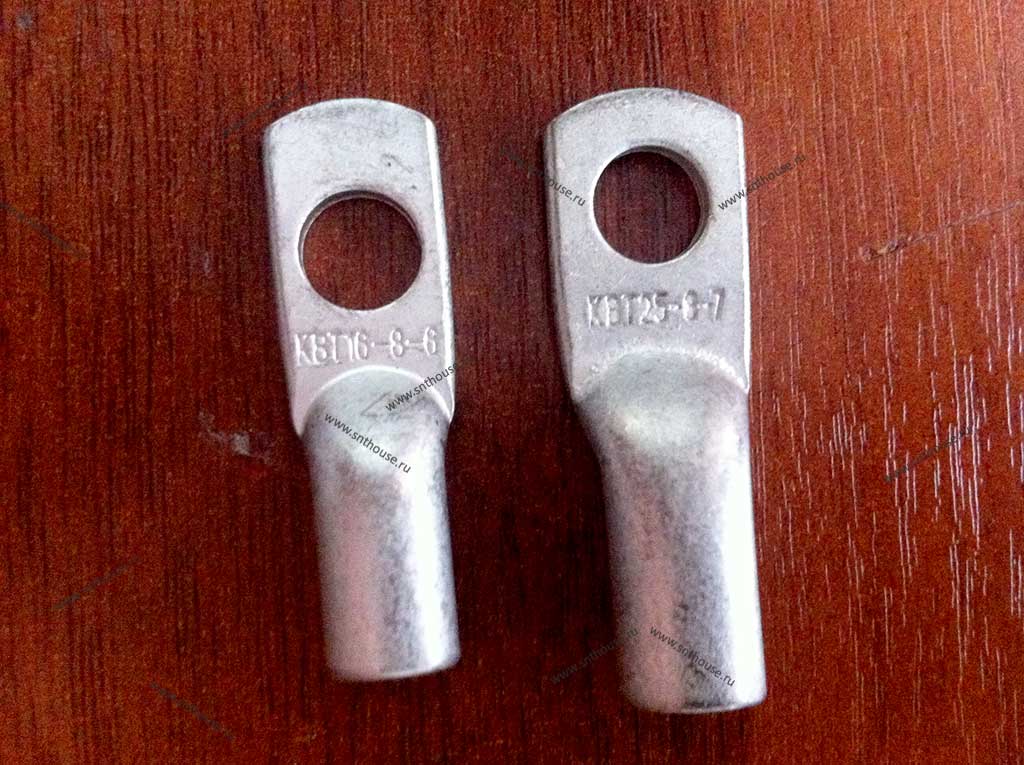

На фото я примерил ТМЛ 16-8 и ТМЛ 25-8.

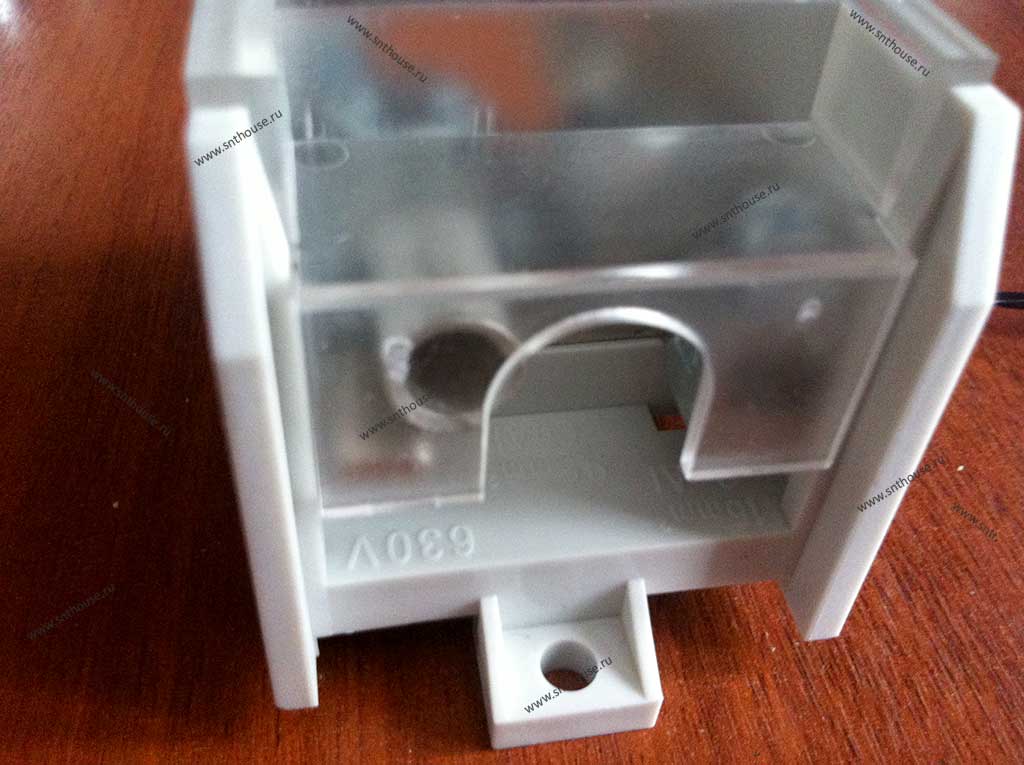

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

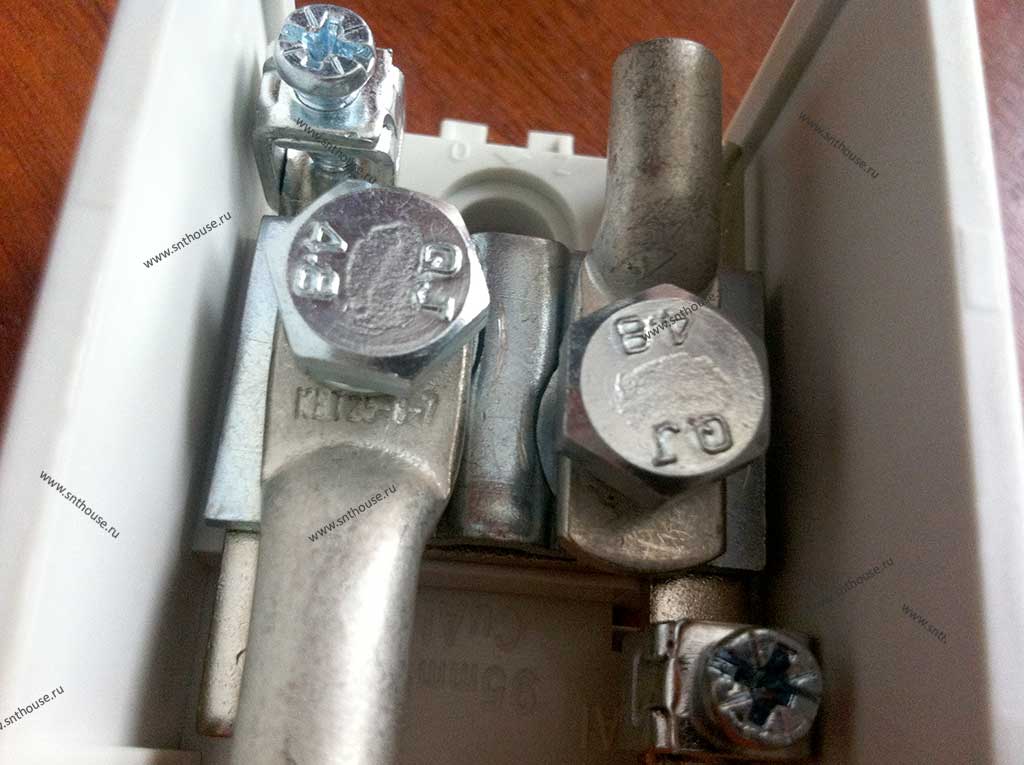

Крепятся они очень хорошо. Даже под крышку встают нормально.
Единственное - надо под проводник сделать или пропил или просверлить отверстие.

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ



Если есть желание или необходимость поставить данный блок в один ряд с другими модульными устройствами, то он не войдет в штатные отверстия в пластроне, поскольку размером немного шире.
Это не страшно - можно подрезать "лишнее".

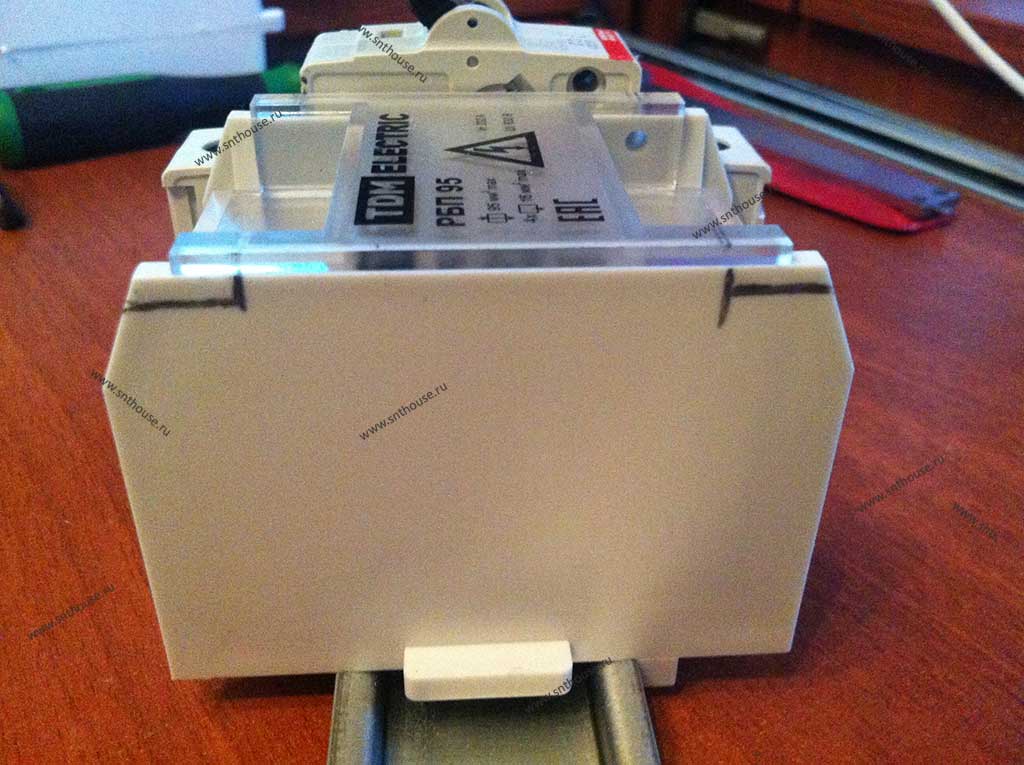

Для этого отмеряем с каждой стороны по 9мм и вниз - по 3мм. И удаляем острым ножом или ножовкой по металлу.

При этом у нас портится наше отверстие для пломбировки.
Это тоже не страшно - сверлим новое отверстие там где нам надо сверлом по металлу - 2,5мм

Я также у себя срезал пластиковую выступающую часть которая предназначена для состыковки данных блоков в одну линию.

Вот фото:

Отмеряем 9мм в длинну и 3 вниз и вырезаем. Отрезаем нижний выступ:
Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

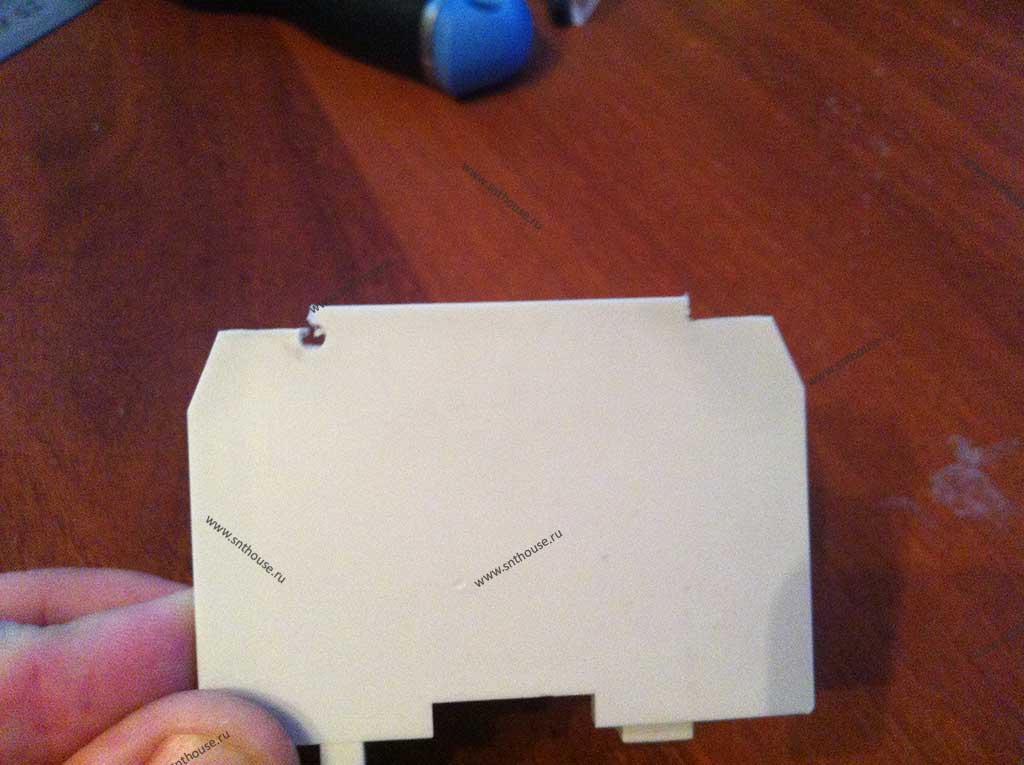

Далаем такие же вырезы в крышке и сверлим новые отверстия под пломбировку.
Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

Результат:
Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ




В целом мне данный блок понравился.

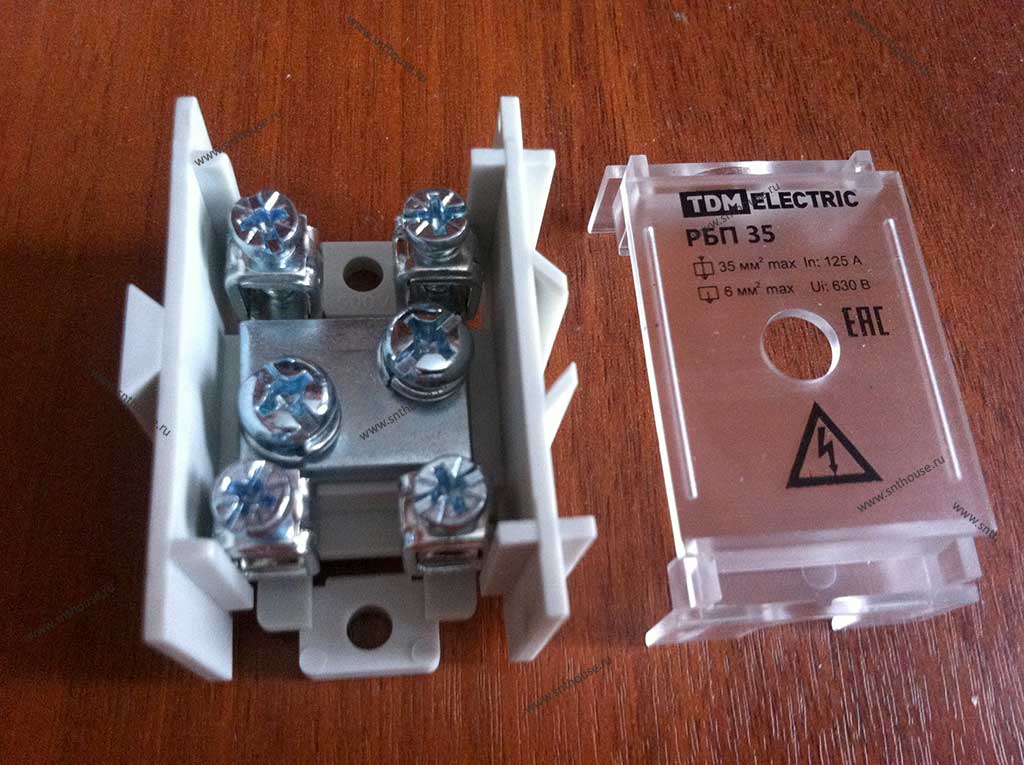

У данного блока есть "младший брат" РБП-35

В отличии от "старшего брата" у него отсутствует выемка по центру верхней прижимной пластины и крепление к дин рейке осуществляется жестко - этот блок практически надо "натягивать" на дин рейку с самого ее торца.
Думаю что снять такой блок с дин рейки простым "отщелкиванием" не получится.

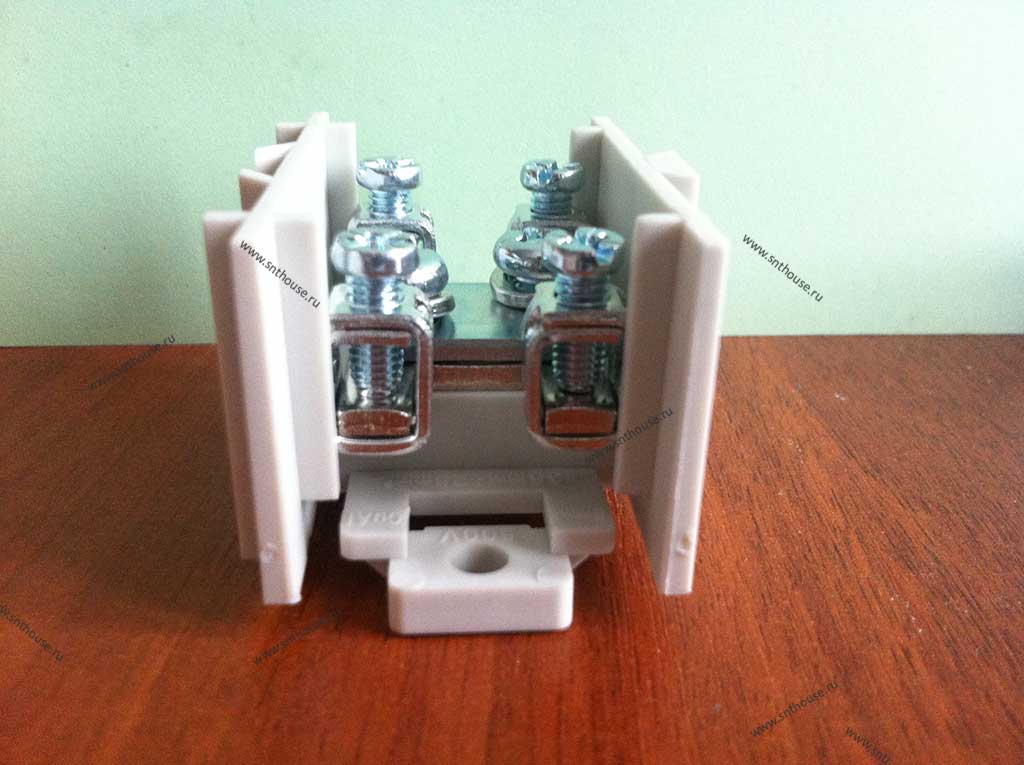

Фотки ниже:

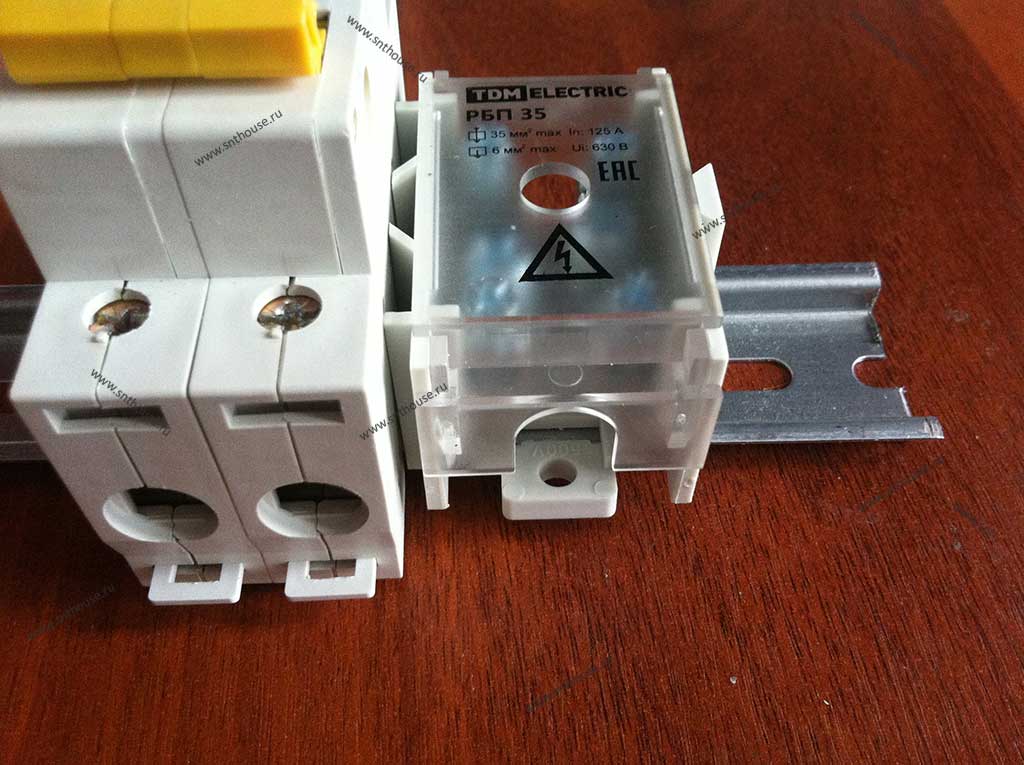

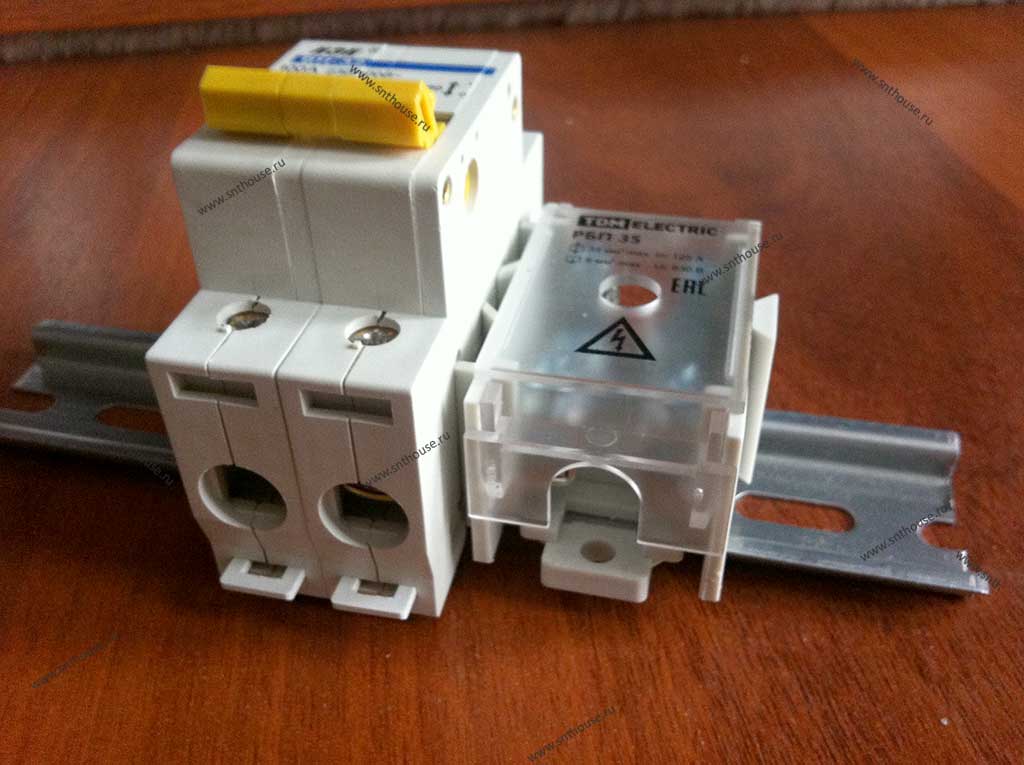

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ

Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ Обзор проходного распределительного блока РБП-95 и РБП-35 от ТДМ
