Астро-Дельта - измеряем погрешность показаний верхнего диапазона

Дачник

15-02-2016, 14:23
Просмотров: 1074

Астро-Дельта предназначен для измерения дифференциального тока (тока утечки на землю) в одно- и трехфазных цепях переменного тока.
Измеряет ток до 200mA
Заявленная точность показаний +/-5%


Как я ранее заметил, Астро-Дельта имеет большую погрешность в показаниях начиная где то в районе 170mA и выше.
На этом видео решил сравнить некоторые данные используя точный мультиметр UNI-T UT71D
Начиная с диапазона 180mA Астро-Дельта выходит из заявленного диапазона точности +/- 5%

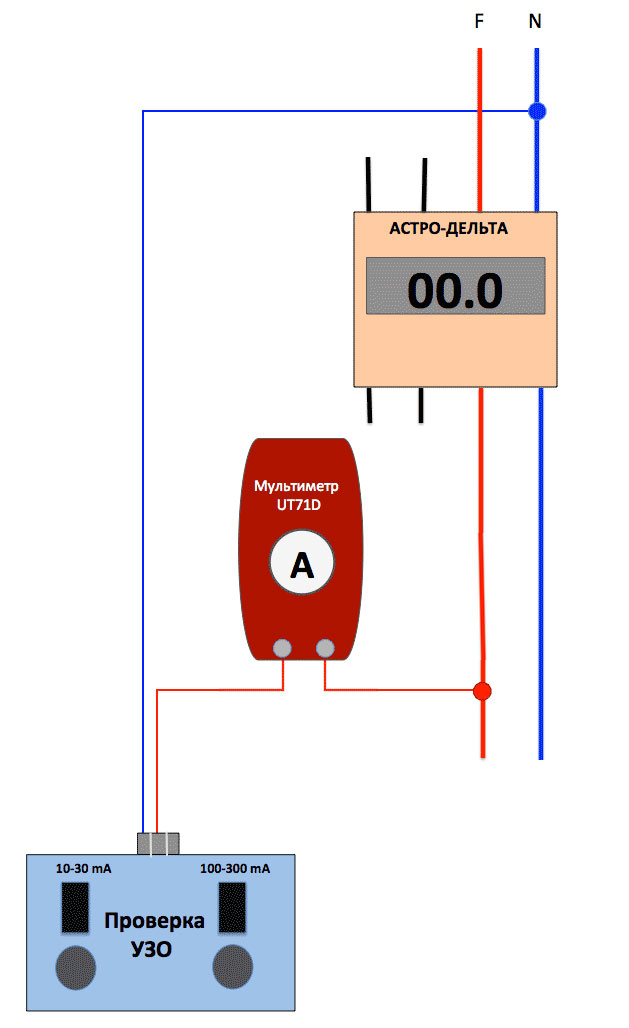

Схема проверки:
Астро-Дельта - измеряем погрешность показаний верхнего диапазона

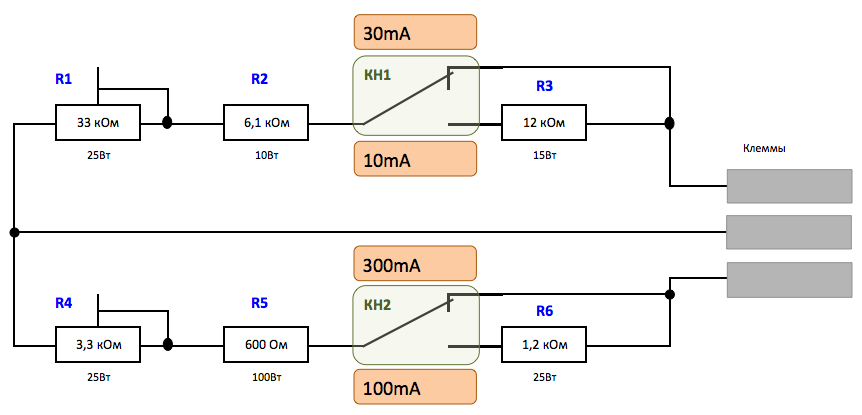

В качестве нагрузки использовалась такая схема:
Астро-Дельта - измеряем погрешность показаний верхнего диапазона

Данная схема рассматривалась уже ранее когда я рассказывал о самостоятельном изготовлении прибора для измерения токов утечки УЗО и ДИФ автоматов.

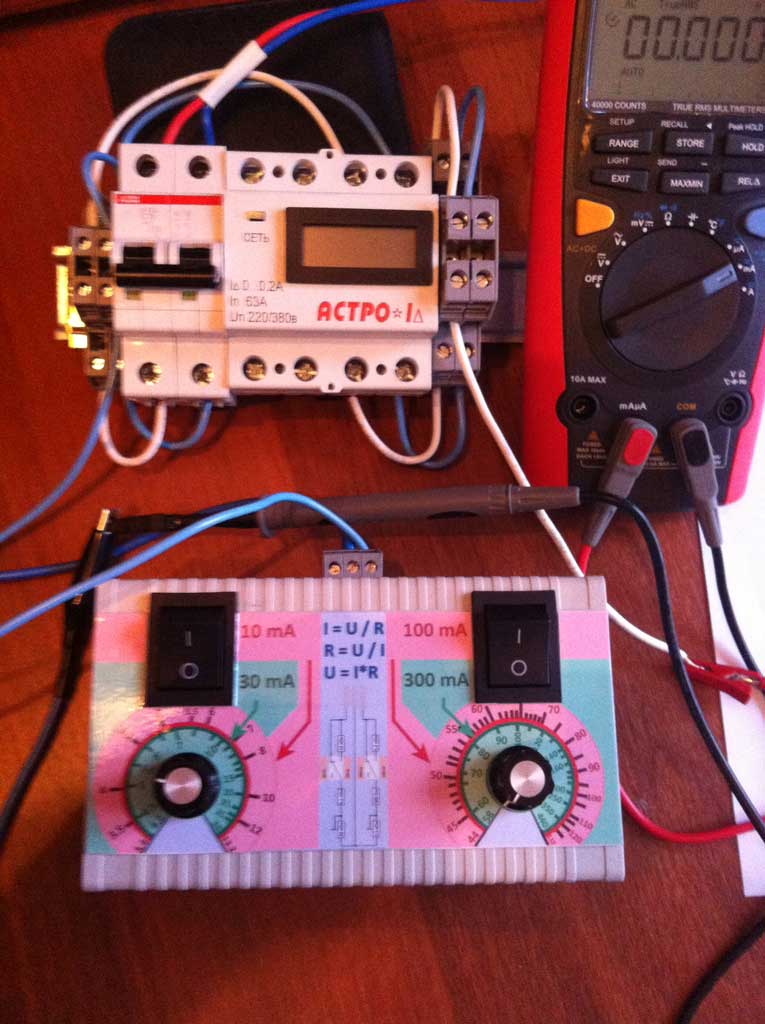

Астро-Дельта - измеряем погрешность показаний верхнего диапазона

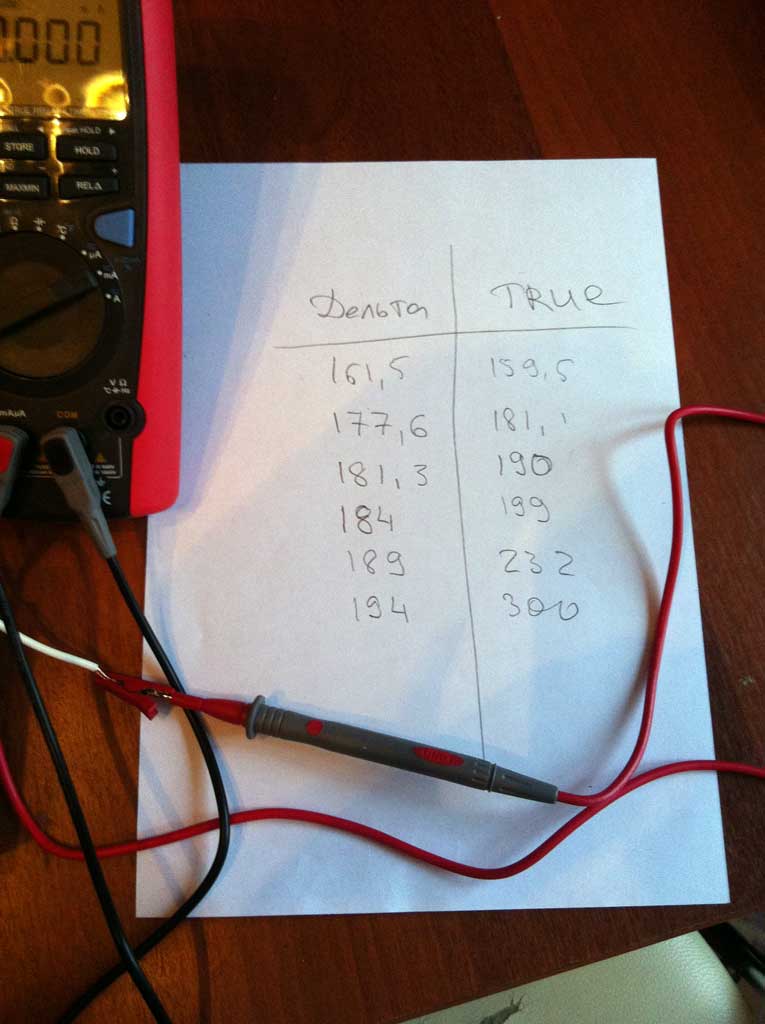

Астро-Дельта - измеряем погрешность показаний верхнего диапазона

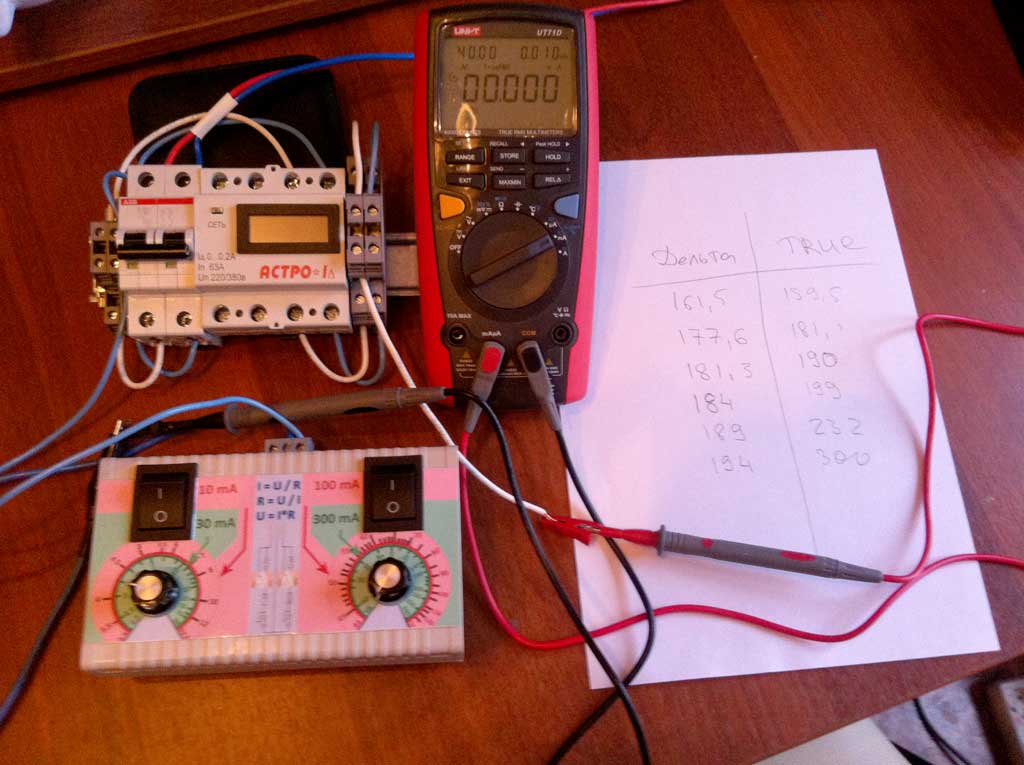

Астро-Дельта - измеряем погрешность показаний верхнего диапазона

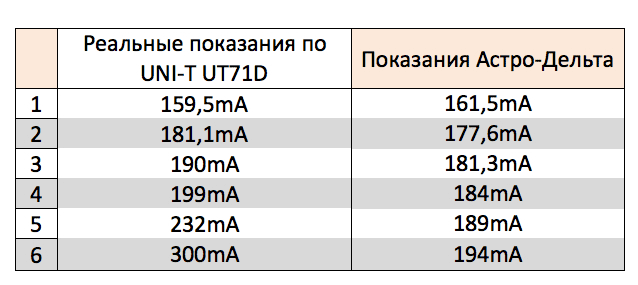

Таблица:
Астро-Дельта - измеряем погрешность показаний верхнего диапазона


Можно сделать вывод, что:
- в верхней границе измеряемого диапазона начиная со 180mA АСТРО-ДЕЛЬТА дает большую погрешность.
- к сожалению Астра-Дельта не отображает на экране превышение предела измерений.

Астро-Дельта - погрешность верхнего диапазона
