Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

Дачник

13-02-2016, 16:54
Просмотров: 2031

Астро-Дельта предназначен для проверки токов утечки. Отображает показания до 200mA.
Точность показаний в пределах +/- 5%

Я планирую использовать Астро-Дельта основном электрощите для дачи.
Купив Астро-Дельта я решил его испытать. Для этого я использовал в качестве нагрузки рассмотренный ранее "приборчик" .

После того, как испытания некоторых УЗО и ДИФ автоматов были проведены с его помощью, я подключил в схему проверки Астро-Дельту и True мультиметр UNI-T UT71D чтобы посмотреть на точность отображаемых данных.

Могу сказать, что Астро-Дельта показывает токи утечки в пределах заявленной погрешности - +/- 5%
Однако заметил, что в диапазоне приближающемся к верхней границе измерений - где то в районе 170mA Астро-Дельта врет в показаниях.
По большому счету он отображает ток утечки до 200mA.
Если ток утечки реально превышает этот показатель - например реально ток составляет 300mA, а на Астро-Дельта может показываться 192mA...

Но в диапазоне ниже 170mA Астро-Дельта показывает все точно.

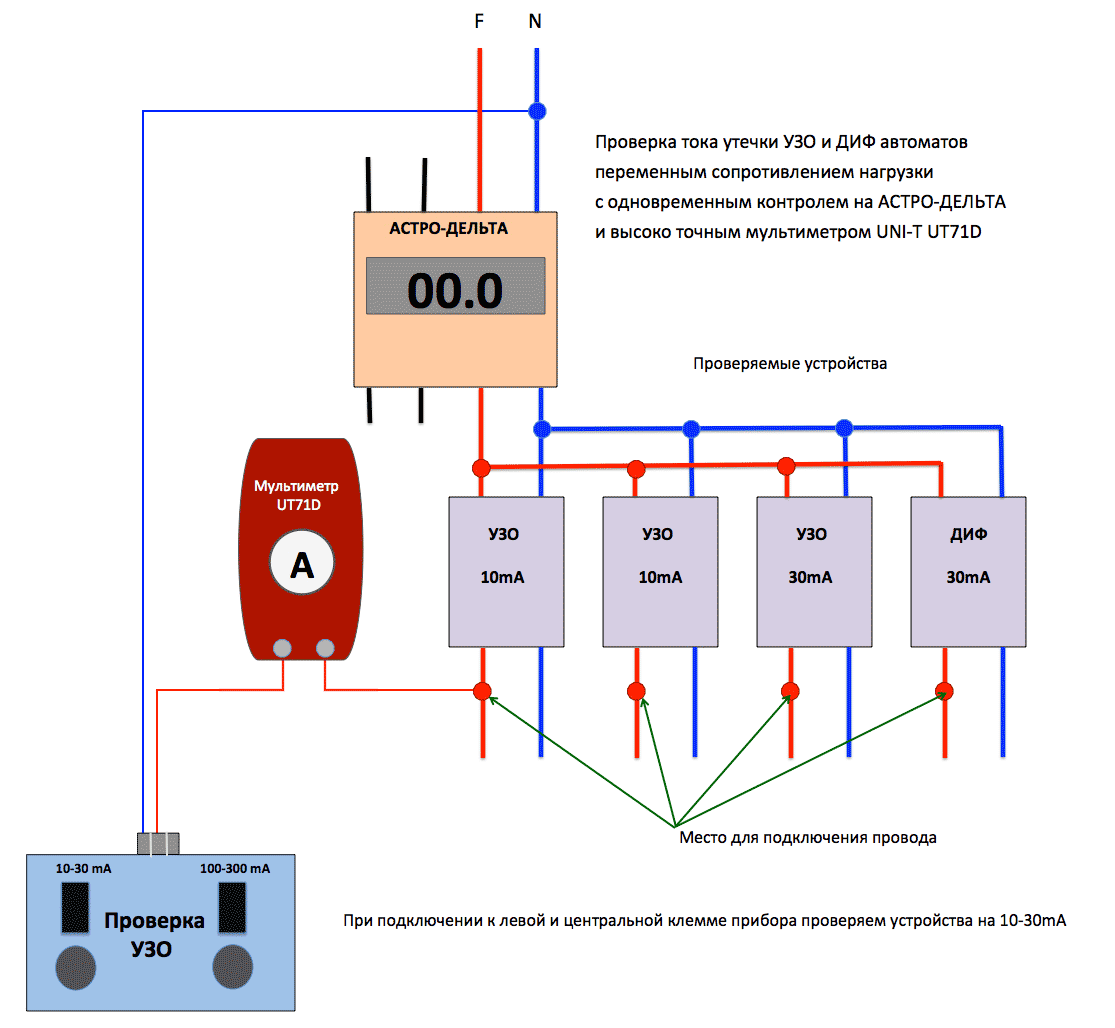

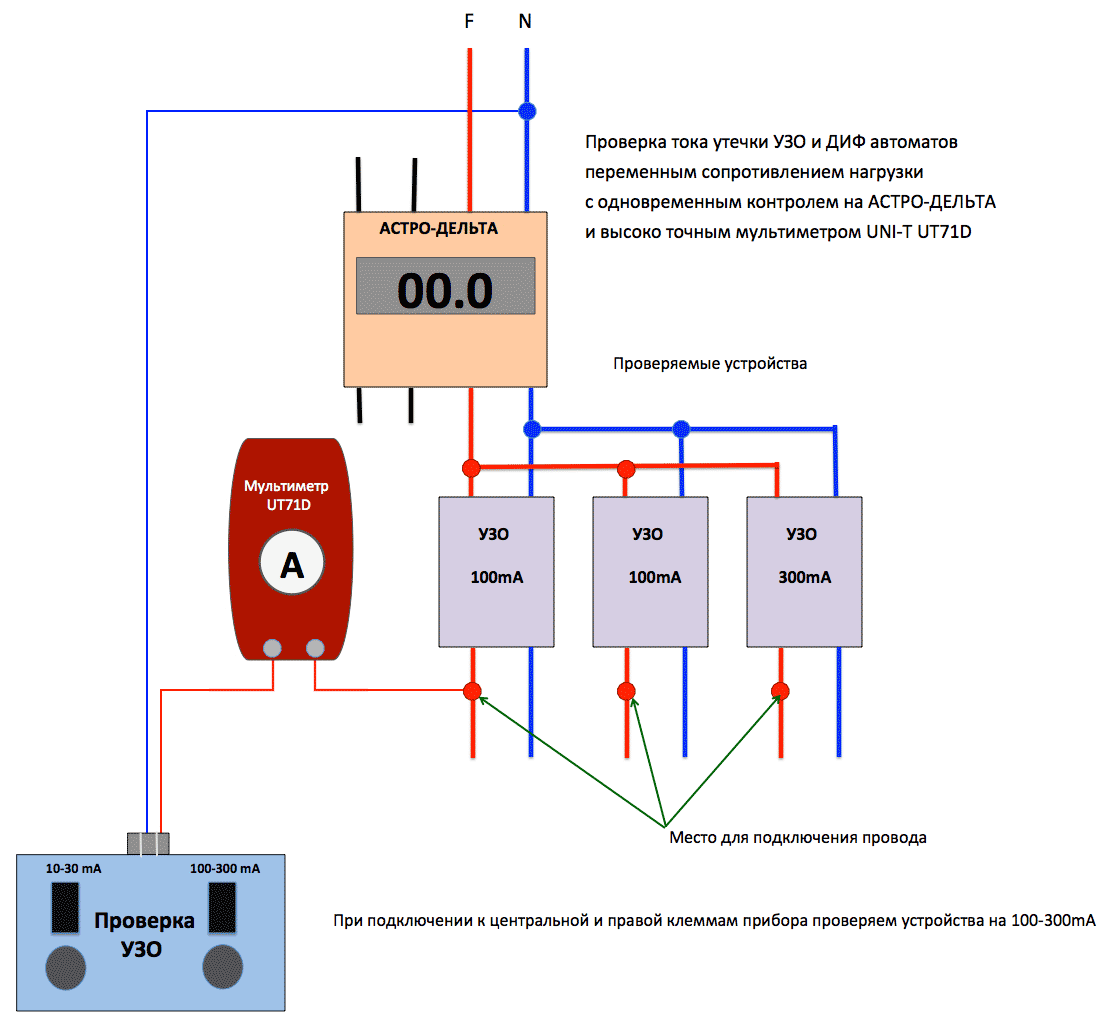

Схемы тестирования:

Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов



Ниже представлены два видео с проверкой УЗО и Диф автоматов токами утечки 10-30 mA и 100 - 300 mA.

Проверка по токам утечки 10 - 30 mA




Результаты показаний (слева - грубые показания - справа показания по мультиметру):
- УЗО 16А 10mA - 5,5mA - 5,49mA
- УЗО 16А 10mA - 6,8mA - 6,72mA
- ДИФ 16А 30mA - 22mA - 20,81mA
- ДИФ 10А 30mA - 23-24mA - 21,77mA



Проверка по токам утечки 100 - 300 mA




Результаты показаний (слева - грубые показания - справа показания по мультиметру):
- УЗО 16А 100mA - 72mA - 73,4mA
- УЗО 16А 300mA - 180mA - 184,4mA

Ниже несколько фото проверки.
Можно сравнить показания на экране Астро-Дельта и на экране мультиметра UNI-T UT71D

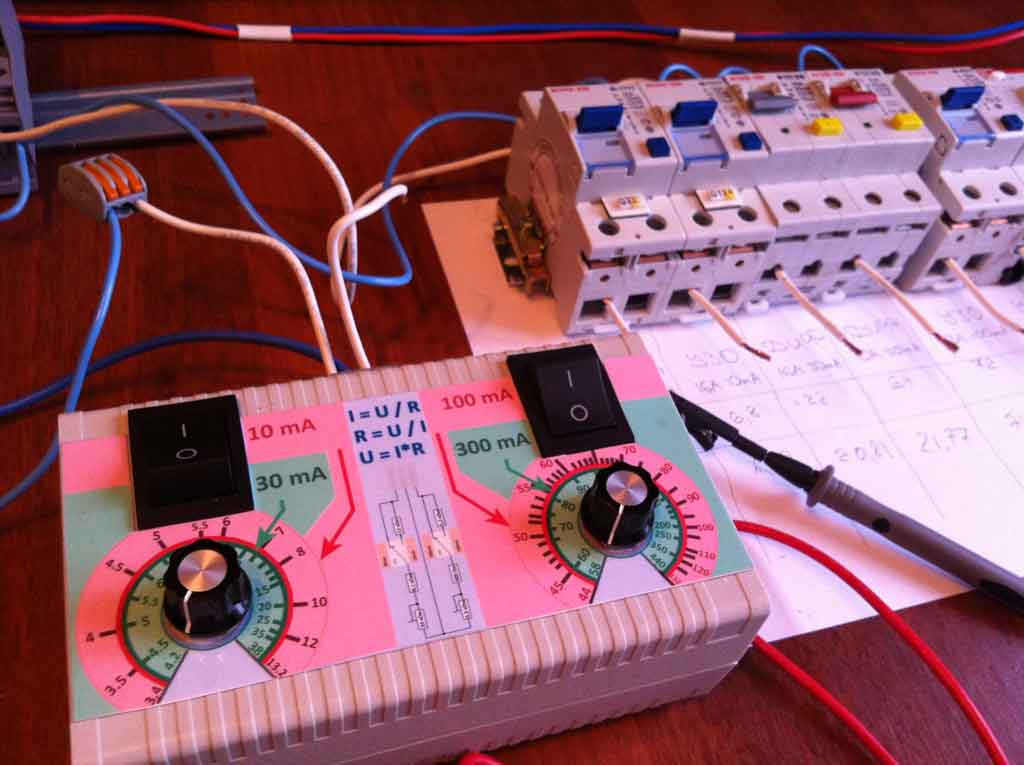

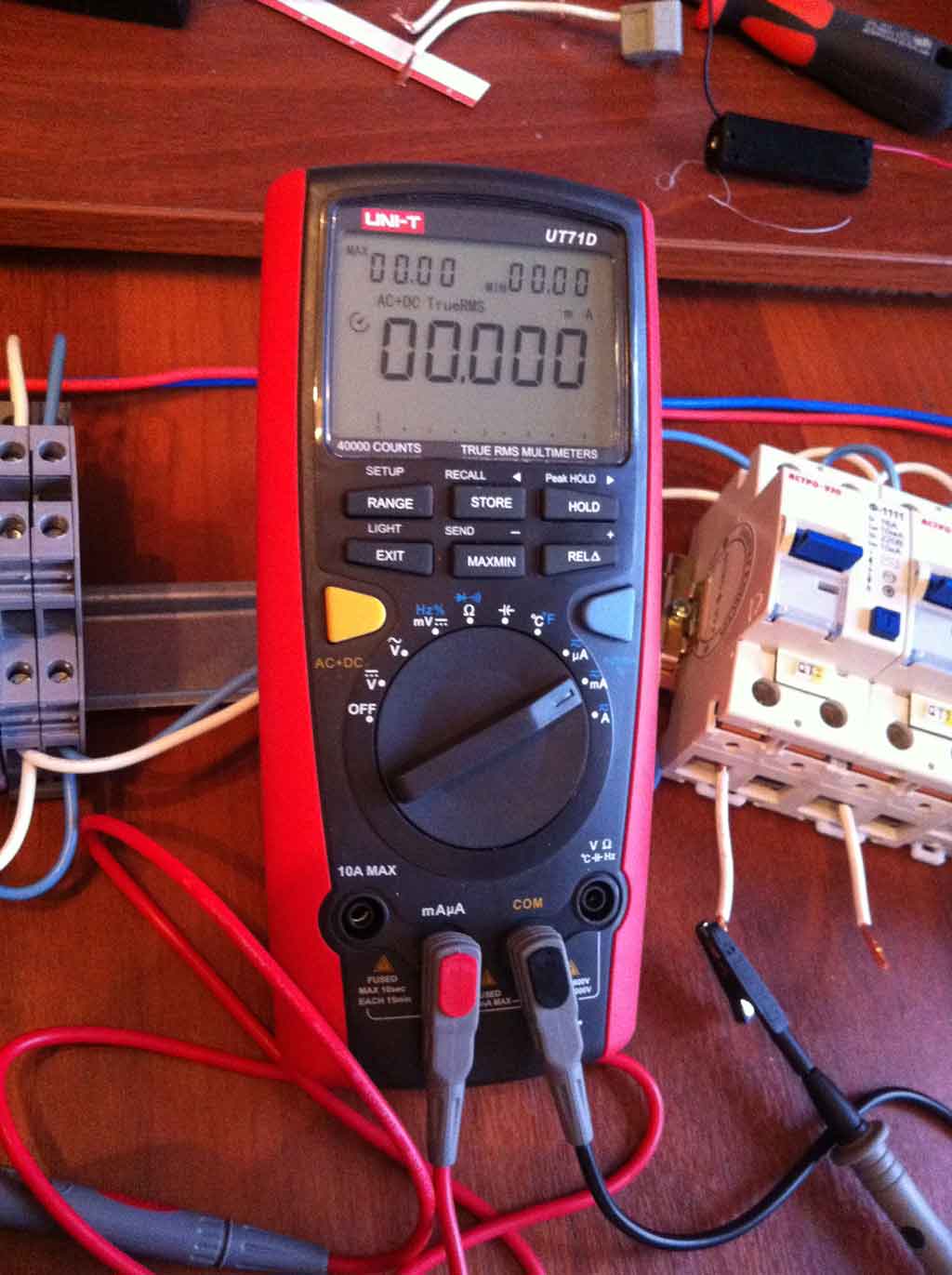

Мультиметр UNI-T UT71D и "прибор" для регулирования тока утечки
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

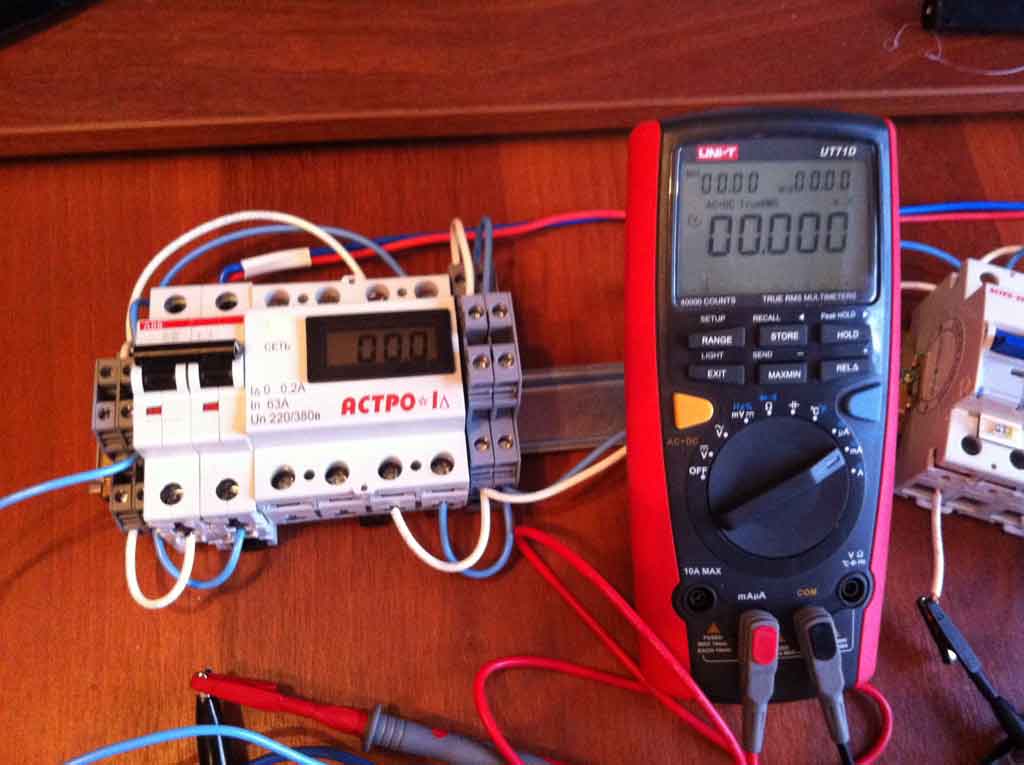

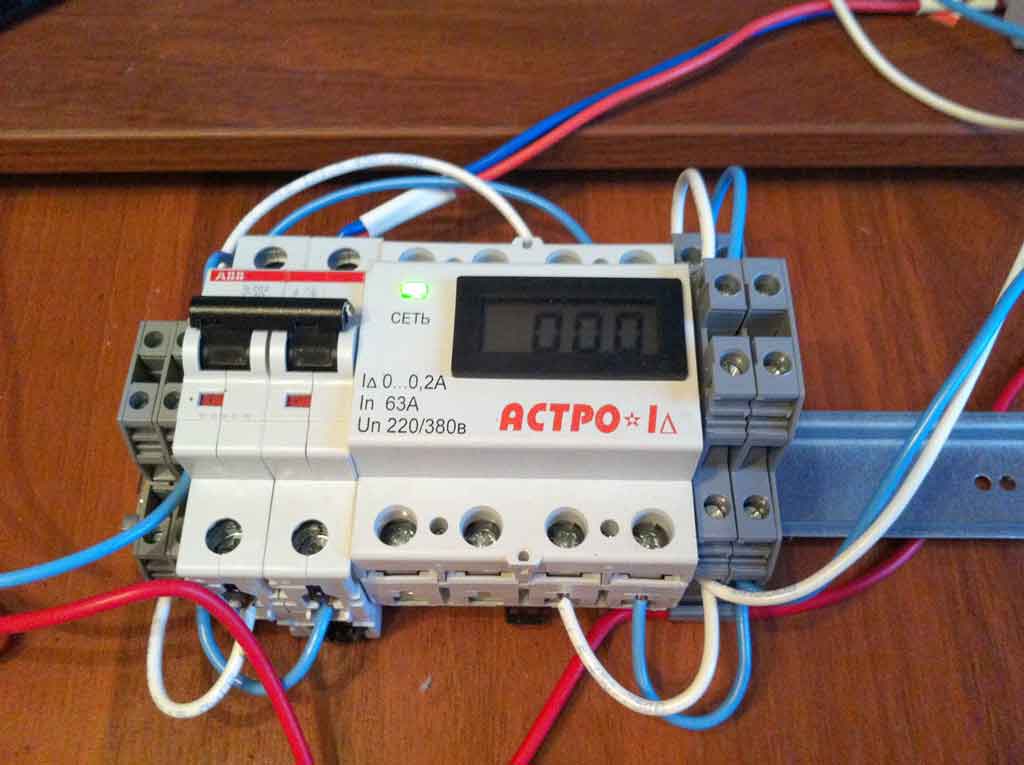

Астро-Дельта и UNI-T UT71D
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

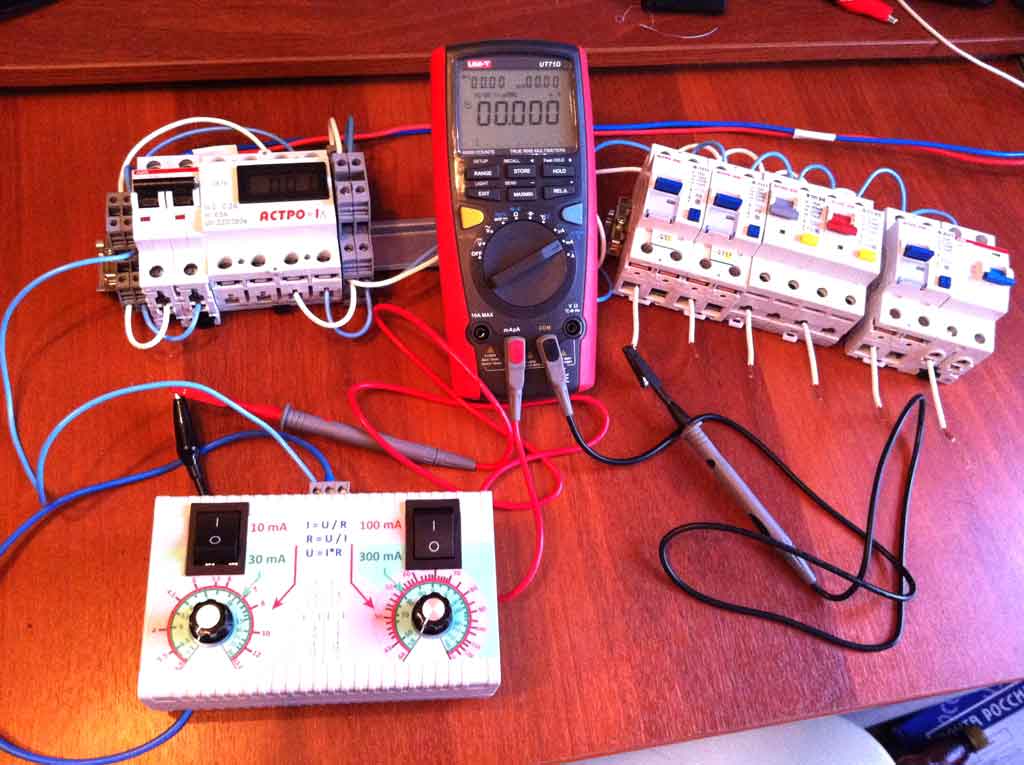

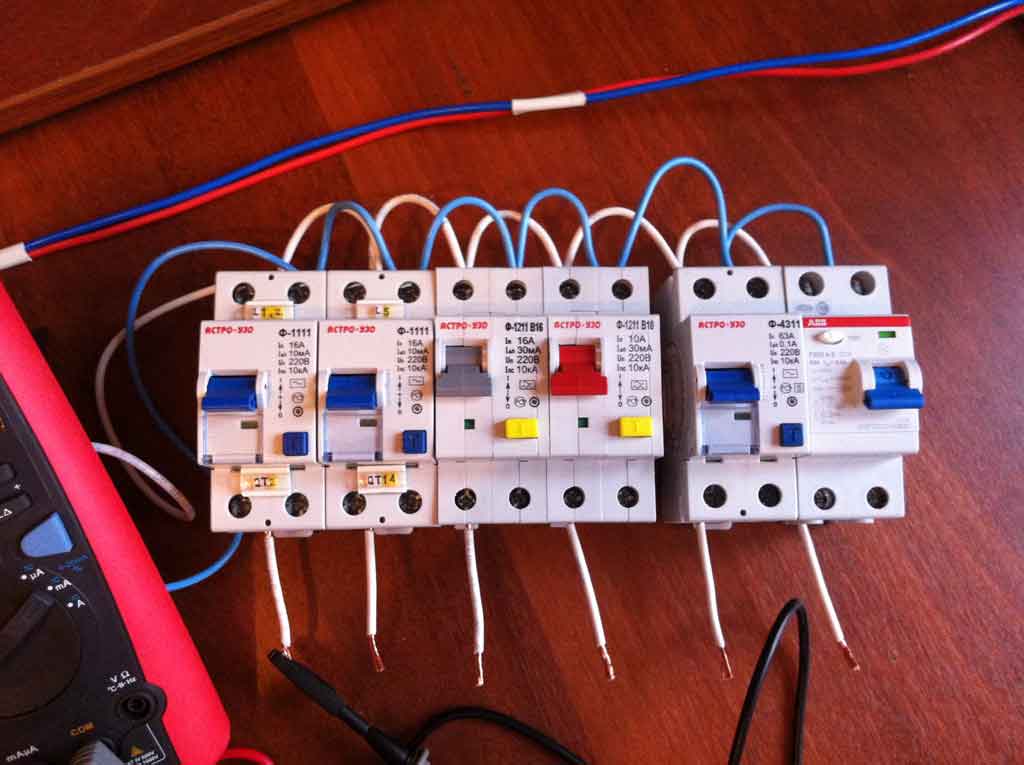

Проверяемые устройства и тестовая сборка
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

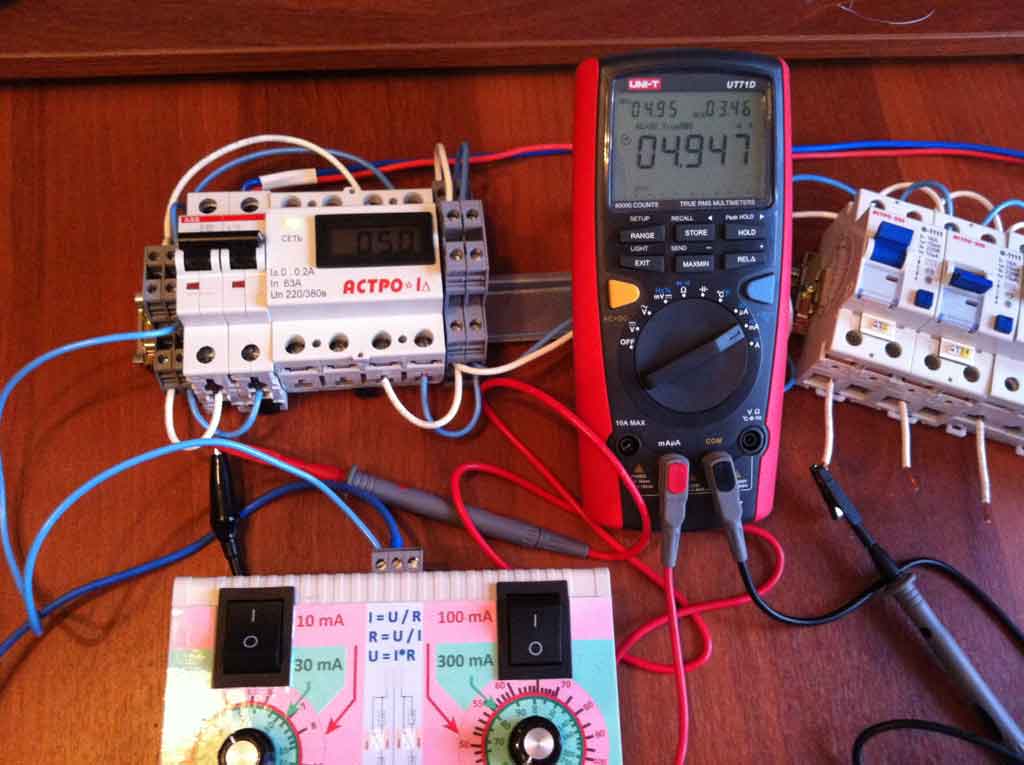

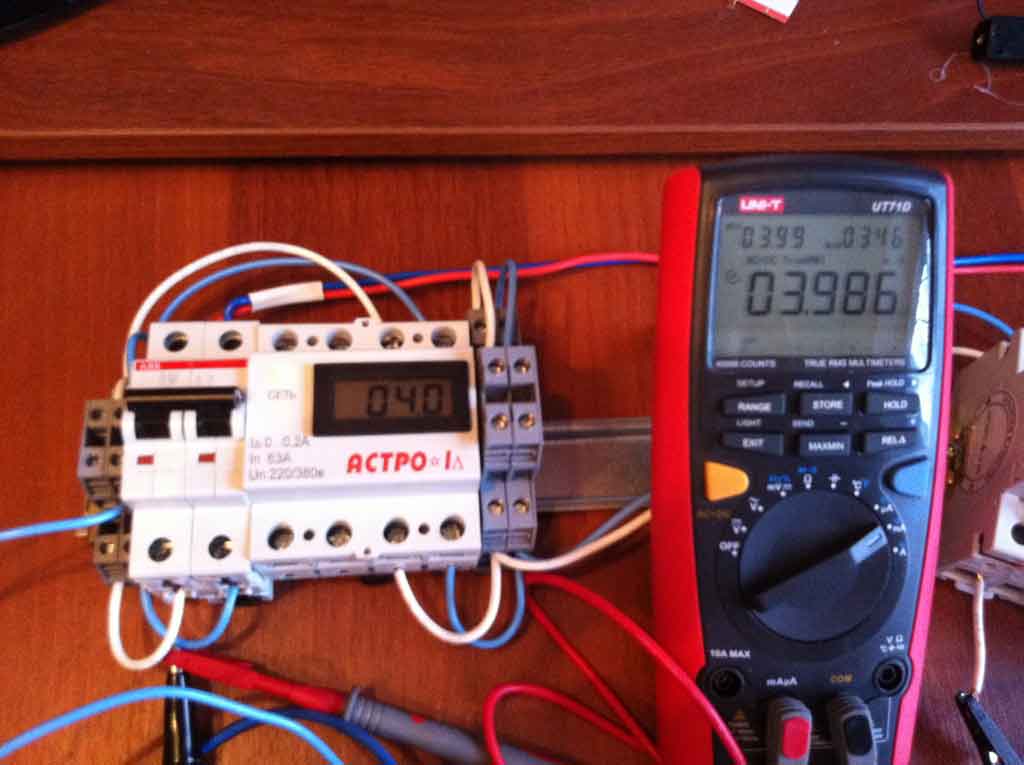

Показания Астро-Дельта и мультиметра UNI-T UT71D

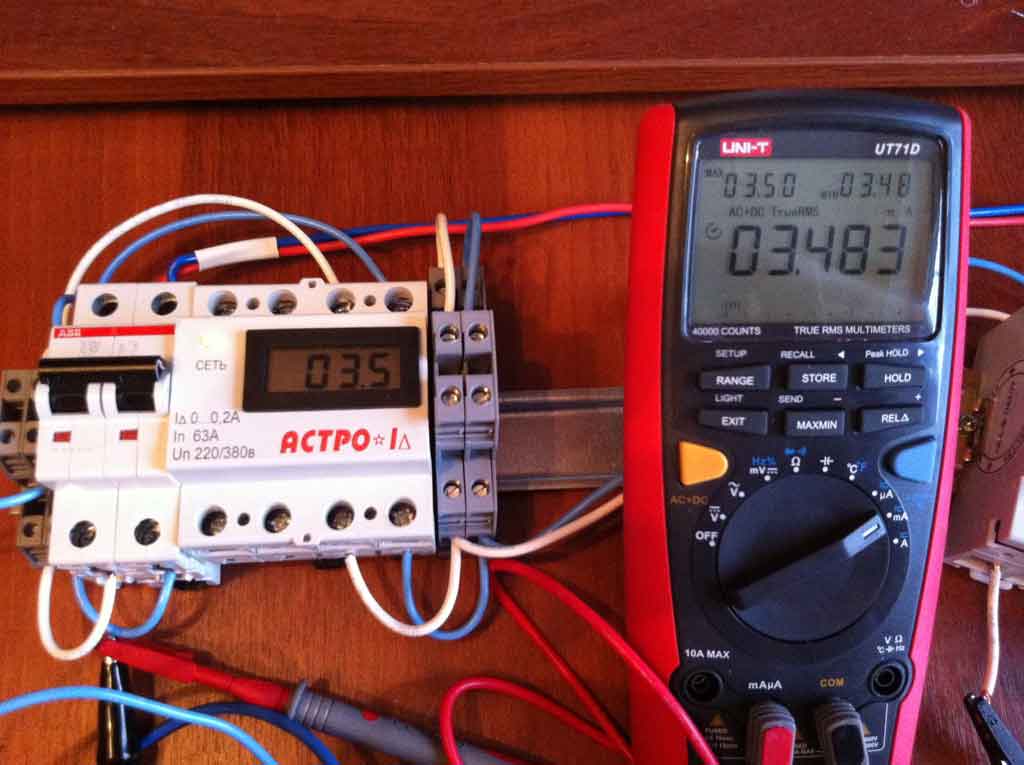

3,5 mA - 4mA
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

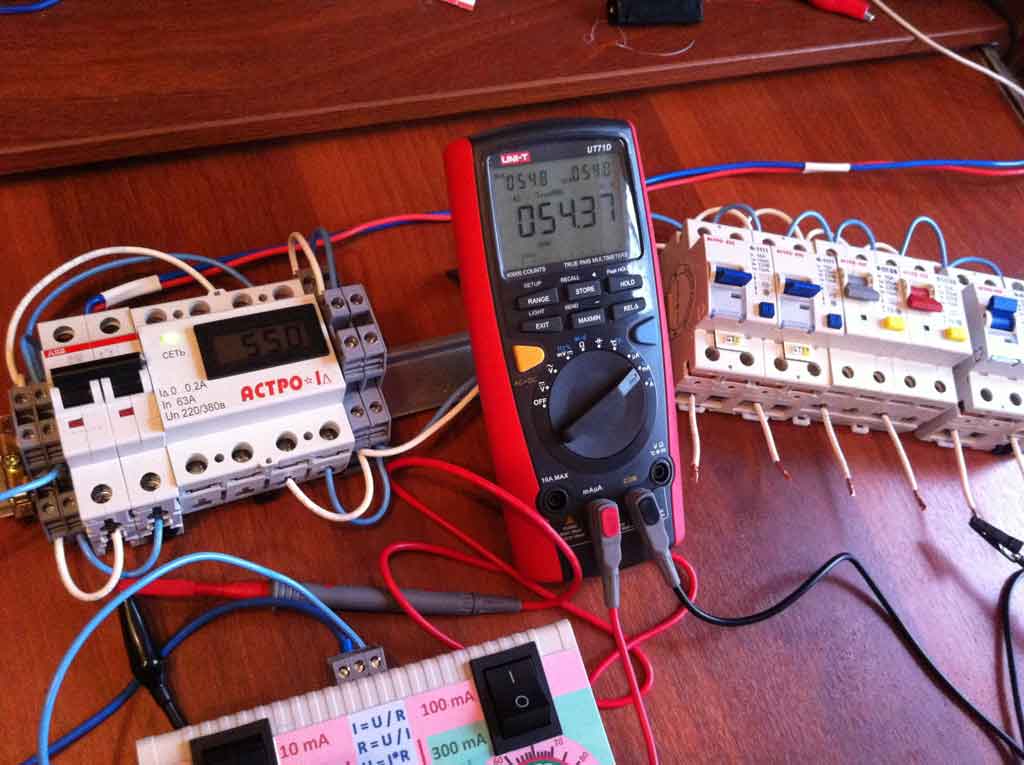

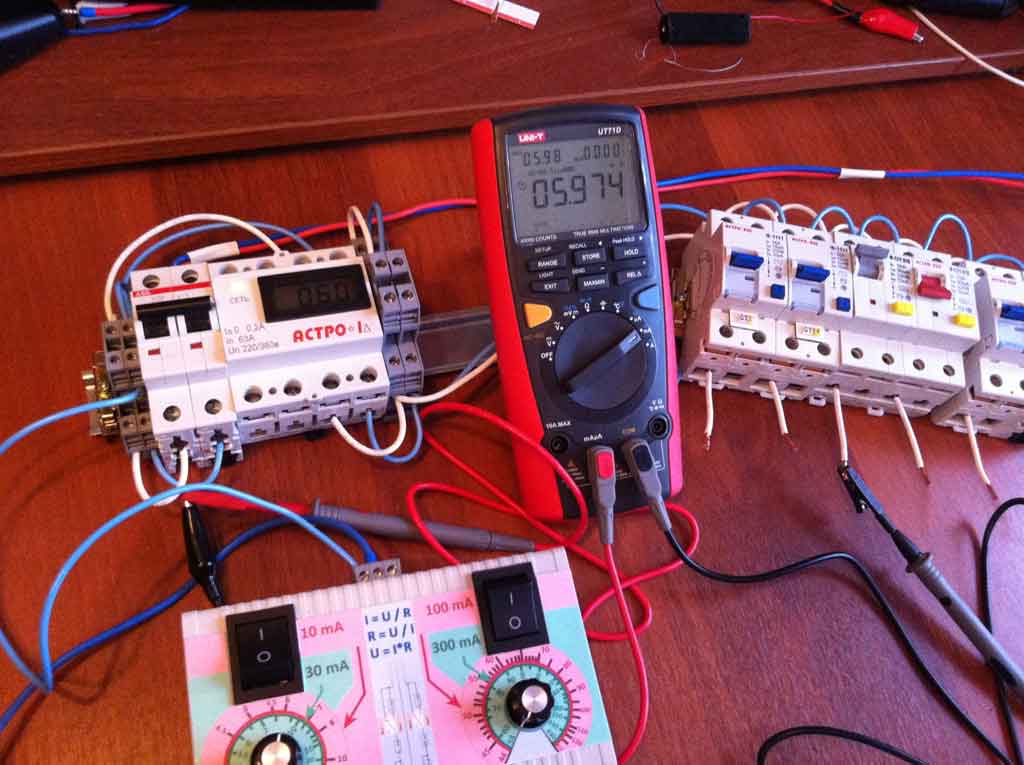

5mA - 6mA
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

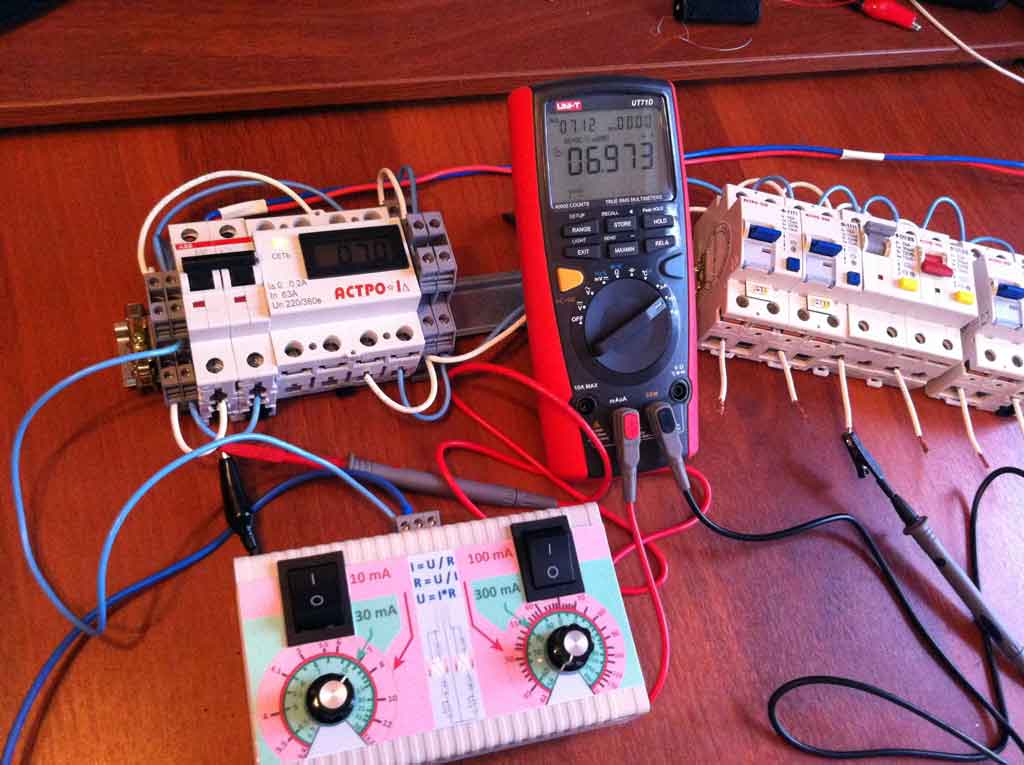

7mA - 10mA
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

12mA - 15mA
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

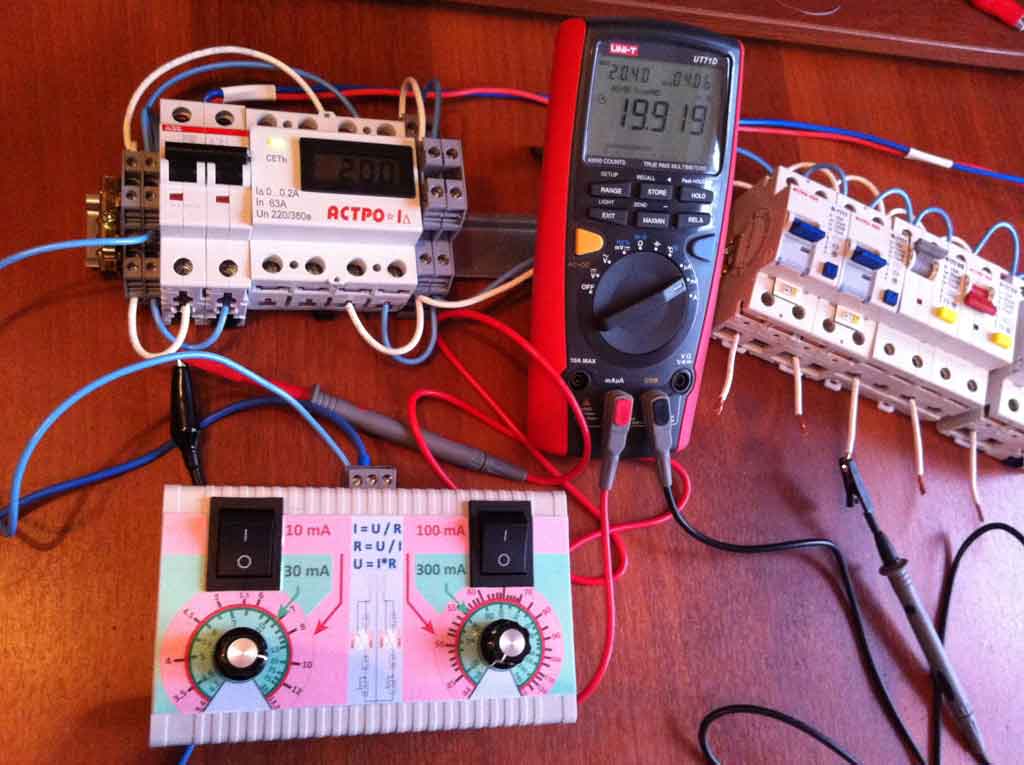

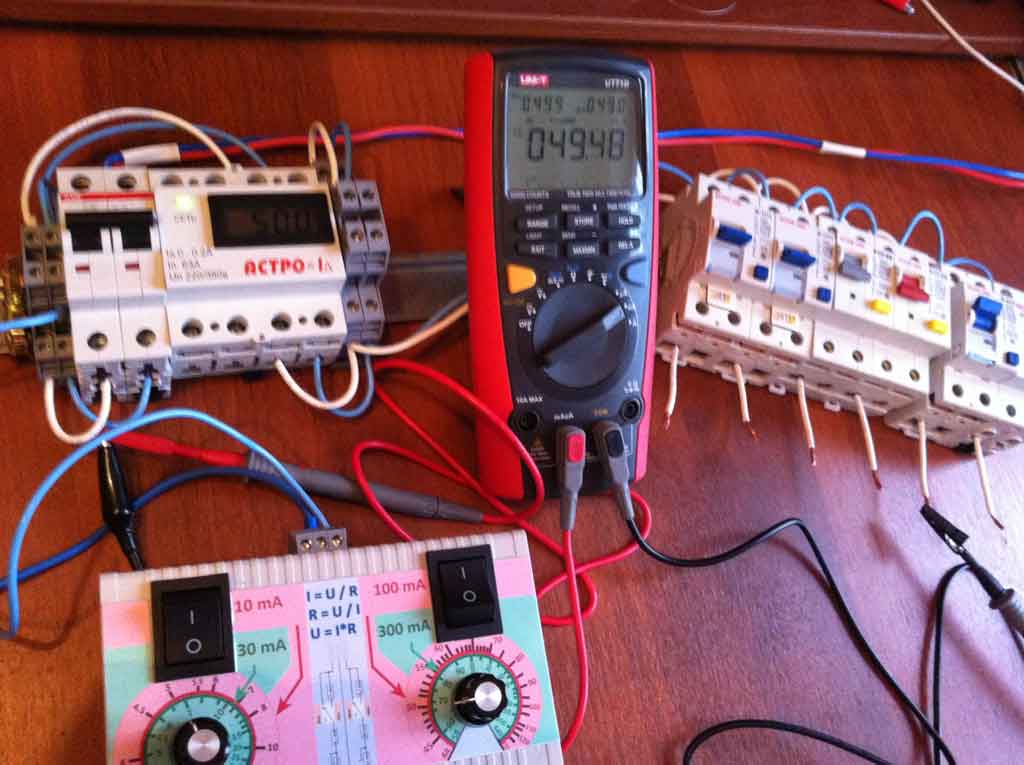

20mA - 50mA
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

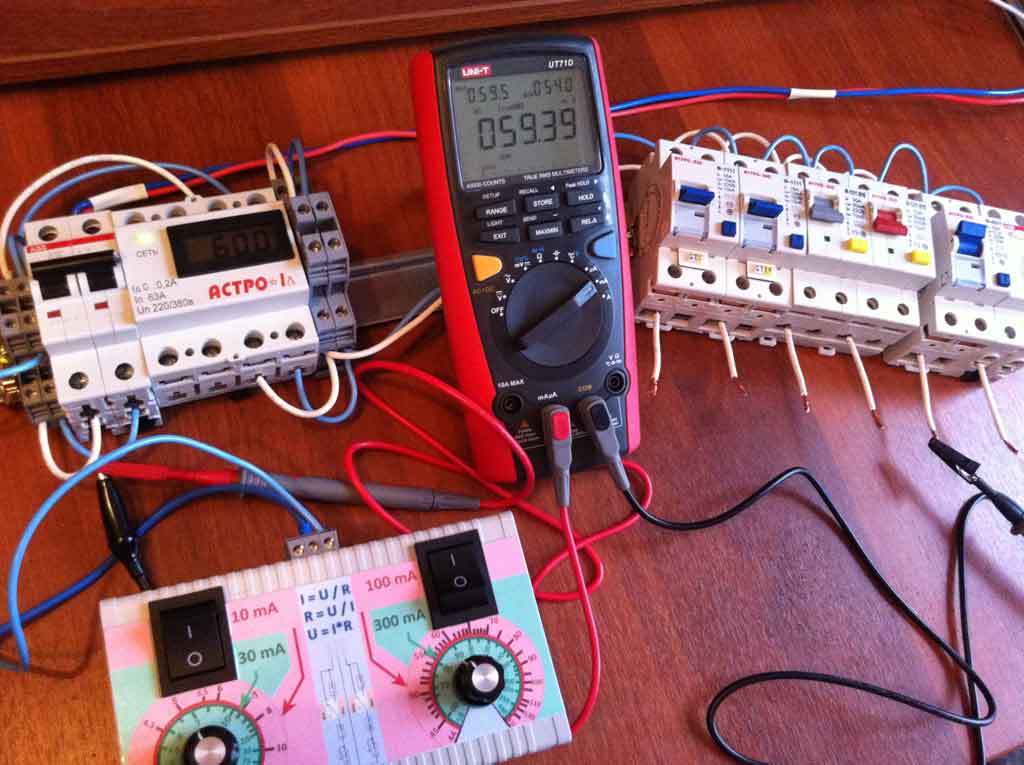

55mA - 60mA
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

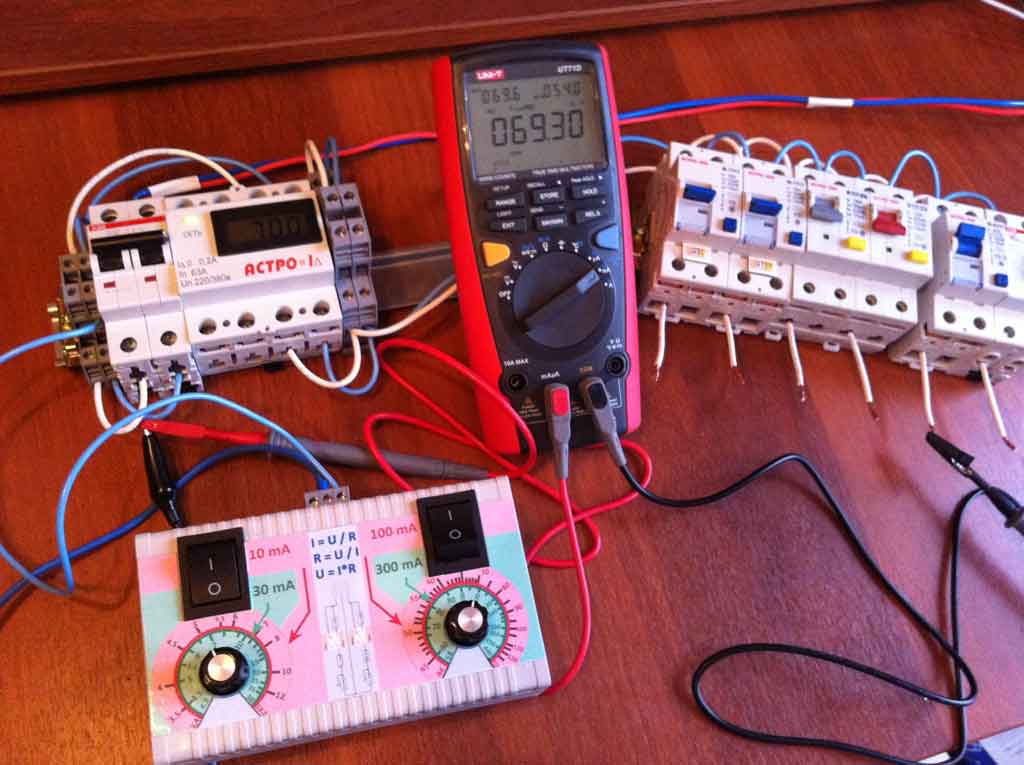

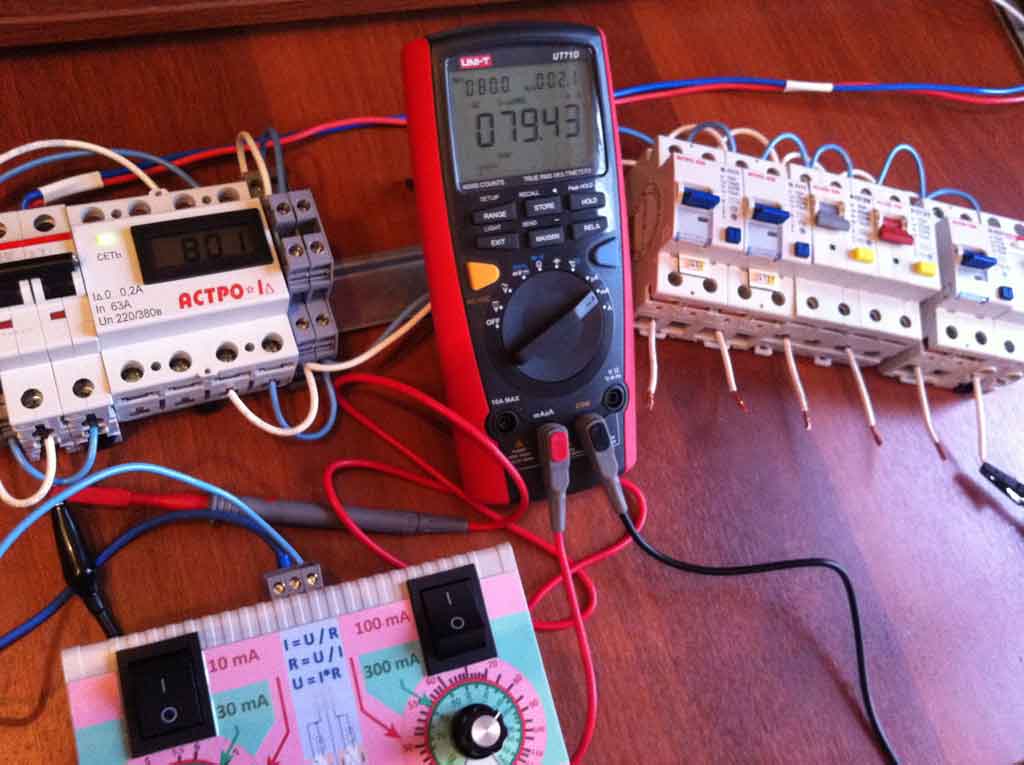

70mA - 80mA
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

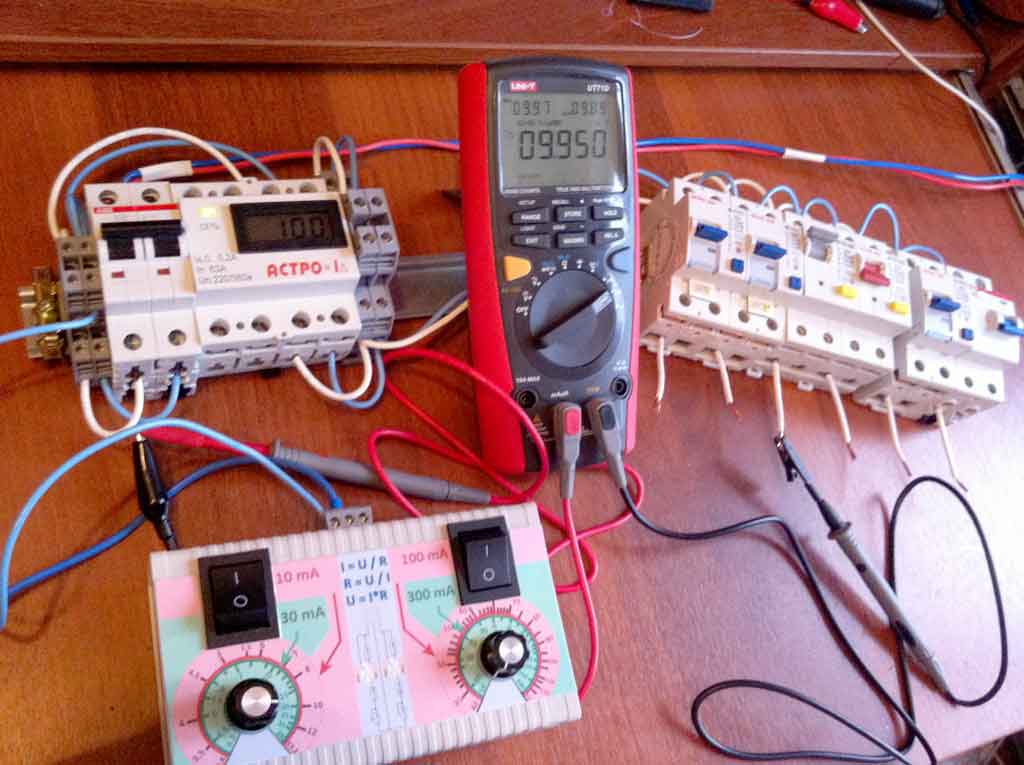

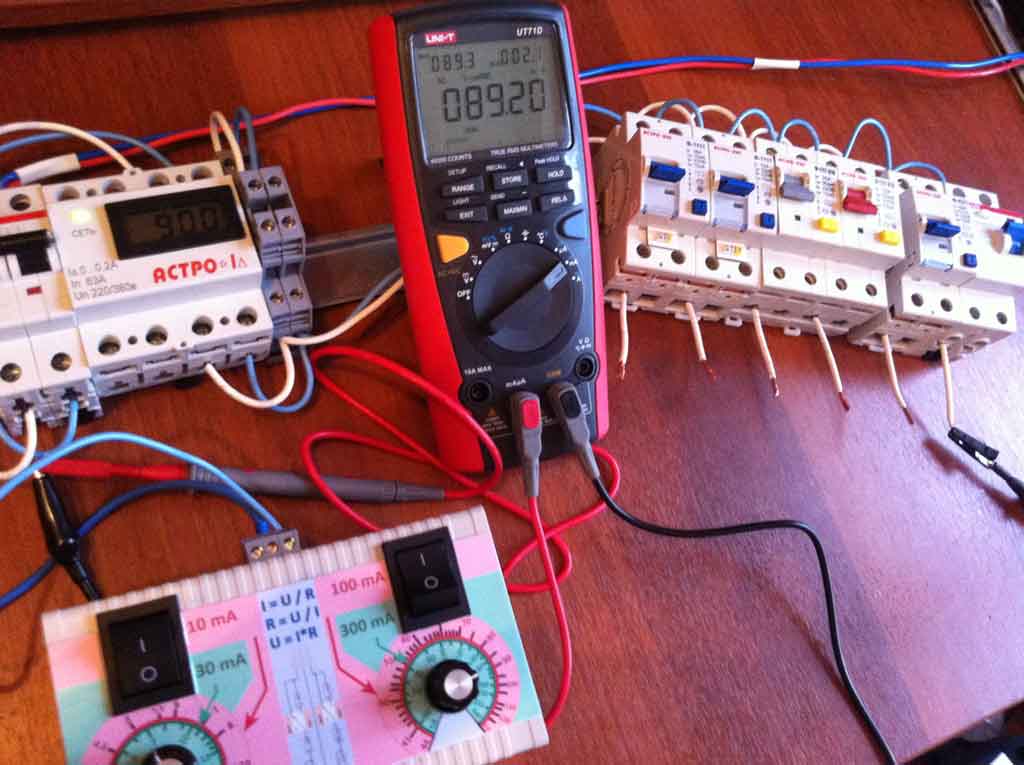

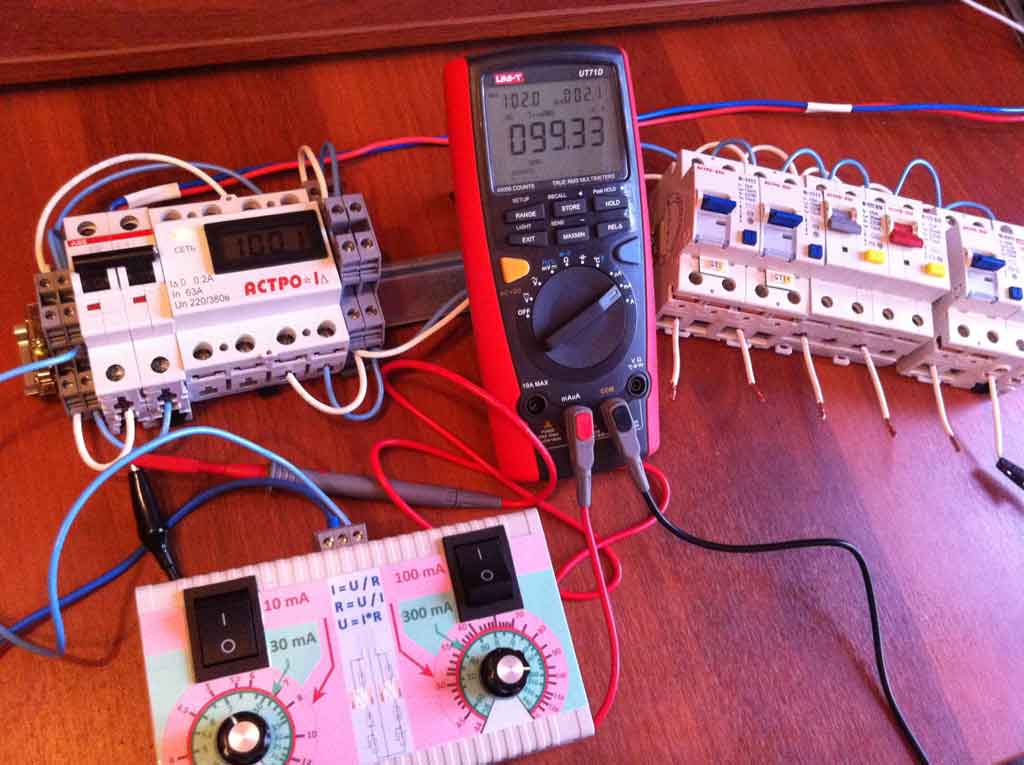

90mA - 100mA
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

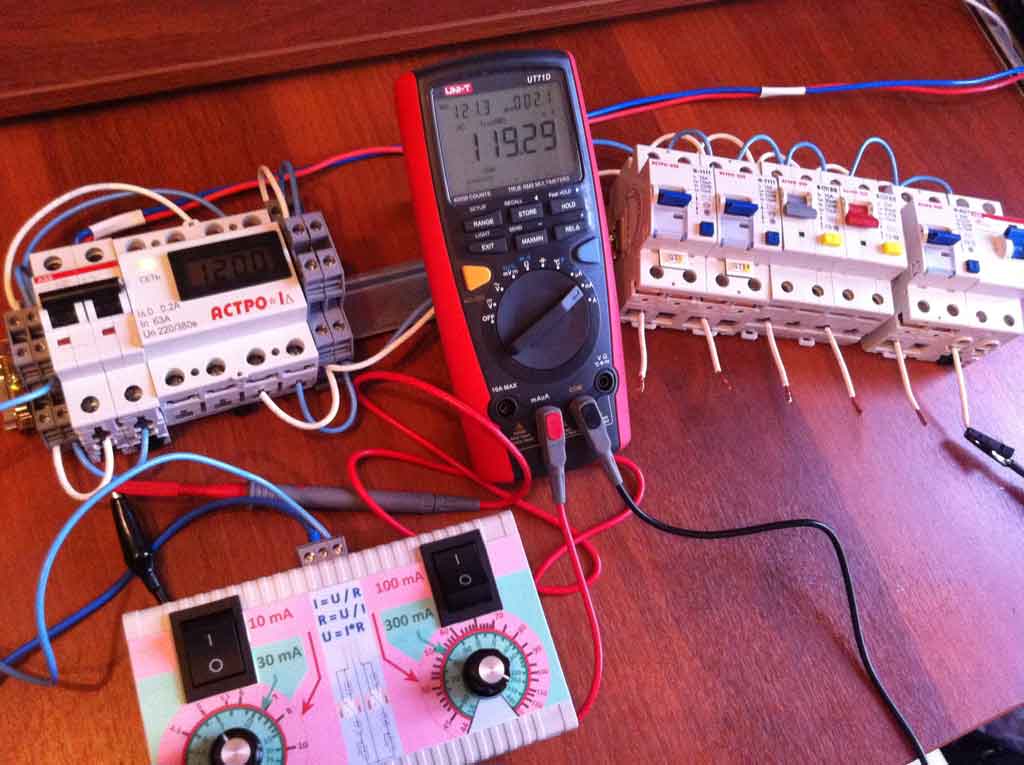

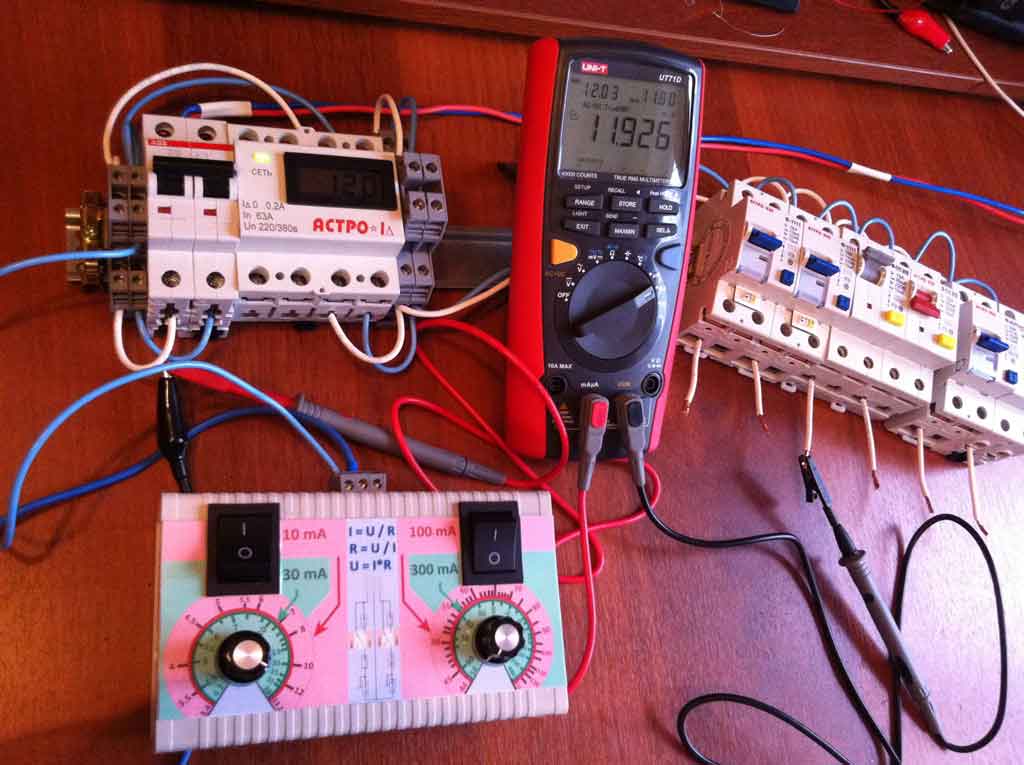

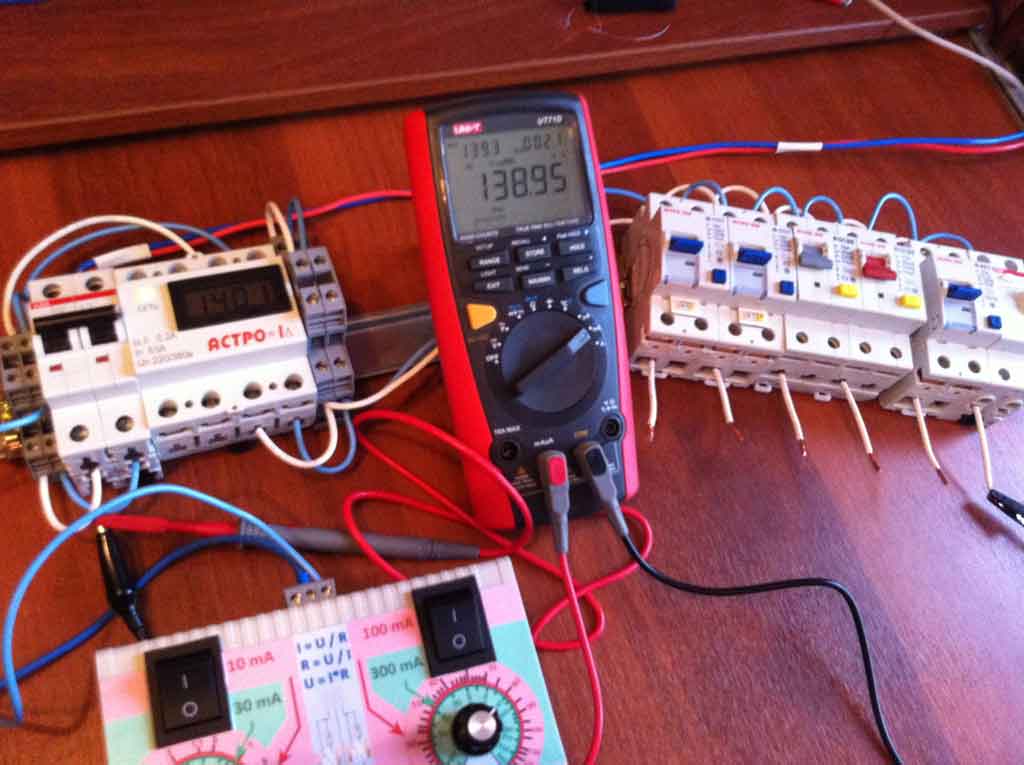

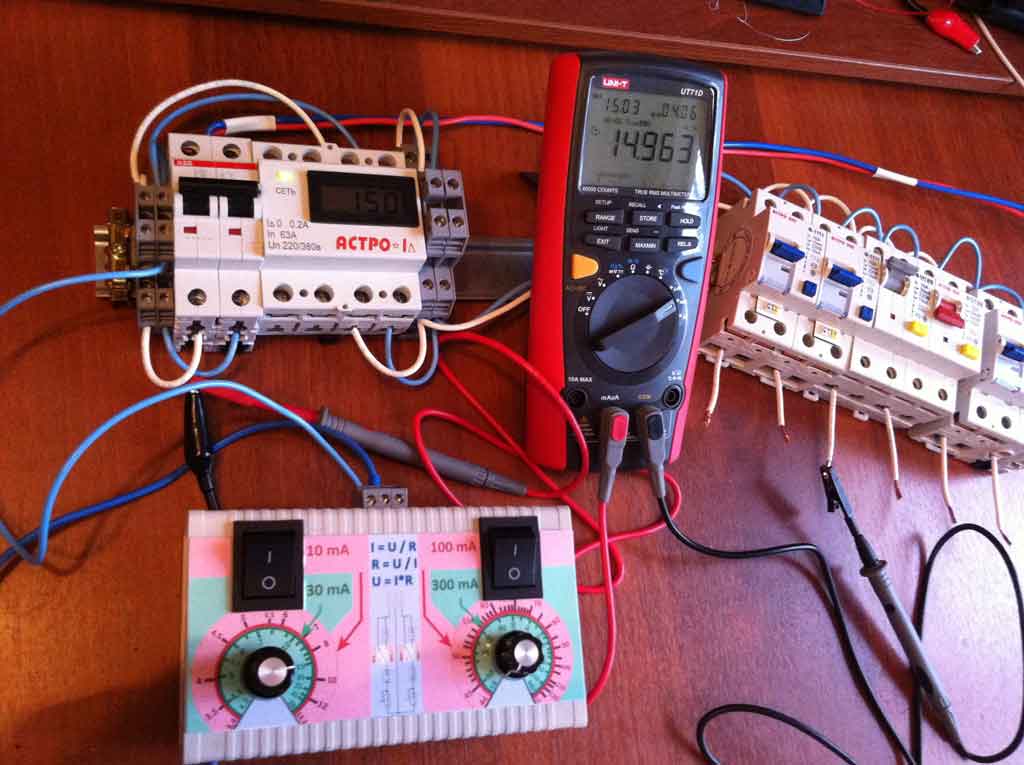

120mA - 140mA
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов



Показания Астро-Дельта и мультиметра UNI-T UT71D при срабатывании УЗО / ДИФ автомата


Ток при котором произошло срабатывание можно посмотреть на маленьком индикаторе слева вверху в окне мультиметра.
надо учитывать тот факт, что в этом окне отображается не совсем действительное показание тока при котором произошло срабатывание.

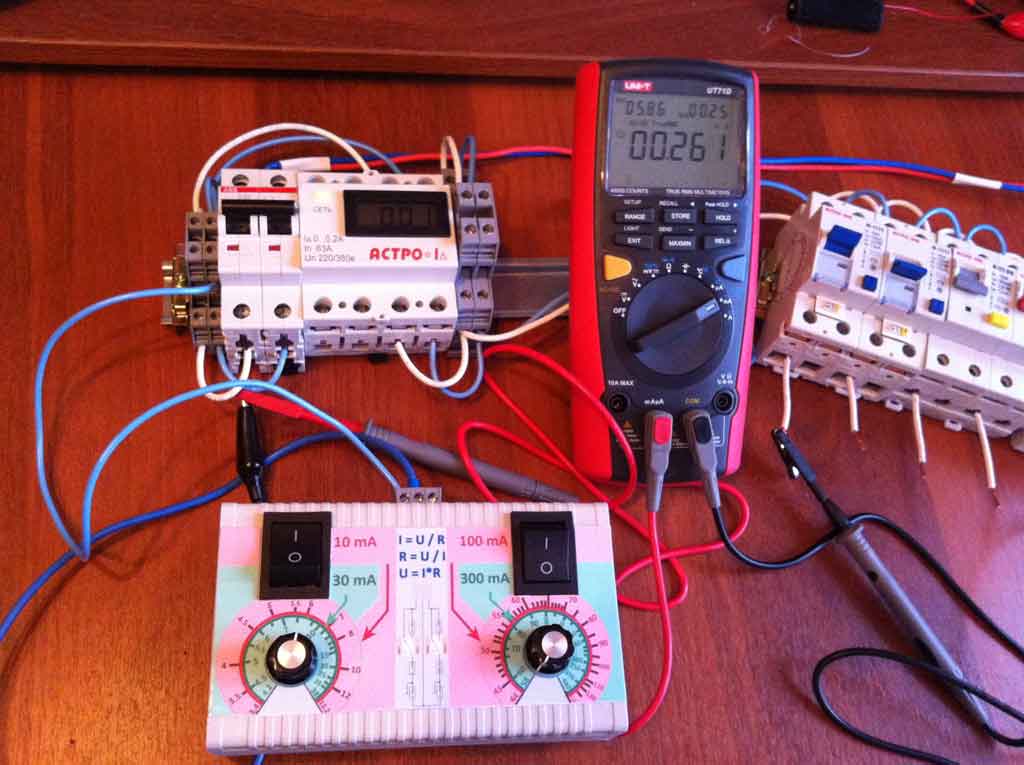

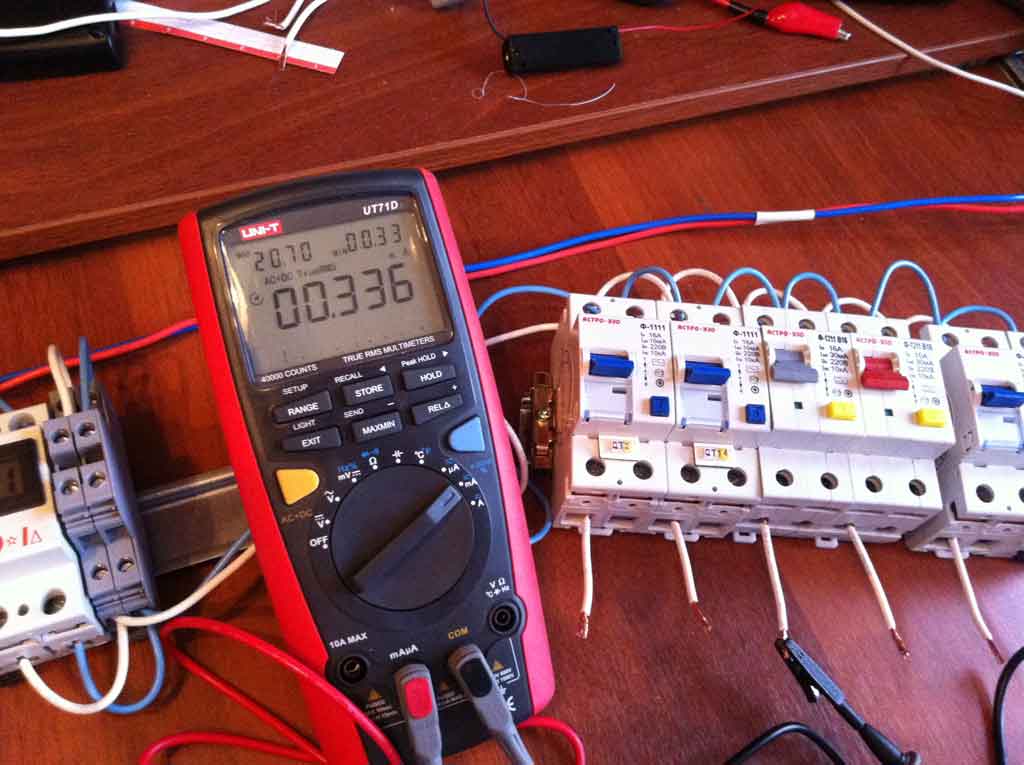

Срабатывание УЗО на 10mA - Срабатывание ДИФ на 30mA
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов

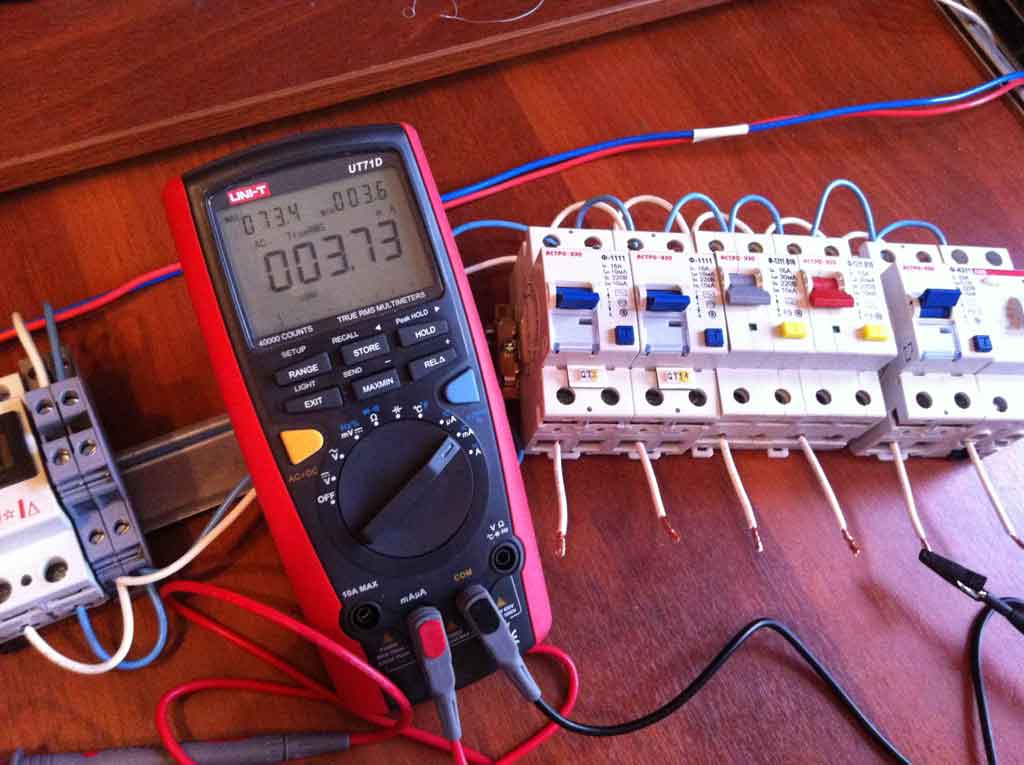

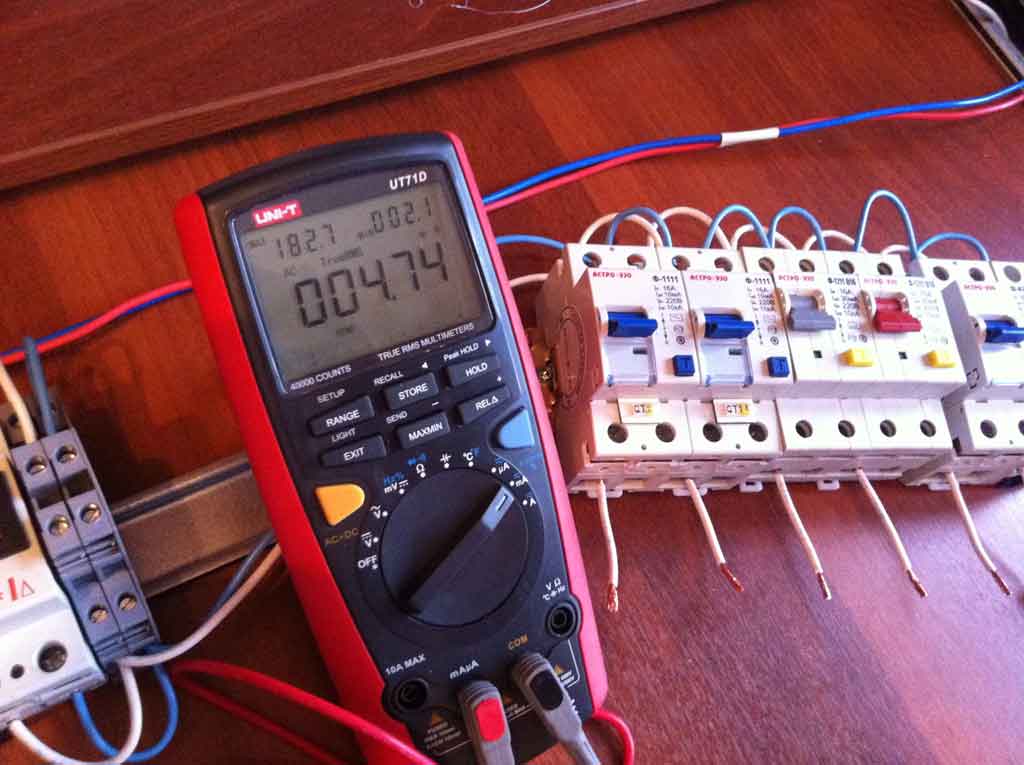

Срабатывание УЗО на 100mA - Срабатывание УЗО на 300mA
Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов Астро-Дельта - проверка токов утечек УЗО и ДИФ автоматов


- УЗО 16А 10mA - срабатывает при 5,86 mA
- ДИФ 16А 30mA - срабатывает при 20,7 mA
- УЗО 16А 100mA - срабатывает при 73,4 mA
- УЗО 16А 300mA - срабатывает при 182,7 mA


Здесь можно посмотреть еще дополнительно видео по проверке токов утечки ДИФ автоматов от Астро-Узо с помощью мультиметра UNI-T UT71D в режимах АС и АС+DC
