Прибор для проверки УЗО и Диф автоматов током утечки своими руками

Дачник

13-02-2016, 14:42
Просмотров: 4076

Расчеты резисторов, как переменных так и постоянных для проверки УЗО / ДИФ автоматов на рабочие диапазоны 10mA, 30mA, 100mA и 300mA мы рассматривали в этой статье.

Как там было сказано, для себя я решил сделать приборчик для проверки УЗО и ДИФ автоматов по току срабатывания в совмещенном варианте, т.е. не ЧЕТЫРЕ отдельных переменных резисторов и к каждому еще по одному постоянному, а ДВА переменных резистора и каждому из них ПО ДВА постоянных резистора.
В результате у меня будет в одном случае проверка по токам 10 - 30 mA, а во втором - 100 - 300mA

Все расчеты я здесь повторять не буду - кому интересно - можете посмотреть подробно как я это делал здесь.


Просто обобщу результаты:

Для проверки по токам 10 - 30 mA

- Ток реального срабатывания по нижней и верхней границе диапазона - 4,5mA - 36mA
- Максимальное общее сопротивление резистора - 48,88 кОм
- Сопротивление постоянного резистора для гарантированного срабатывания по нижнему пределу 12mA для УЗО 10mA - 18,3кОм (3 Вт)
- Сопротивление постоянного резистора для гарантированного срабатывания по нижнему пределу 36mA для УЗО 30mA - 6,1кОм (10 Вт)
- Сопротивление переменного резистора - 42,7кОм 1Вт


Для проверки по токам 100 - 300 mA

- Ток реального срабатывания по нижней и верхней границе диапазона - 45mA - 360mA
- Максимальное общее сопротивление резистора - 4,8 кОм
- Сопротивление постоянного резистора для гарантированного срабатывания по верхнему пределу 120mA для УЗО 100mA - 1,83кОм (26 Вт)
- Сопротивление постоянного резистора для гарантированного срабатывания по нижнему пределу 360mA для УЗО 300mA - 611 Ом (80 Вт)
- Сопротивление переменного резистора - 4,27кОм 10Вт

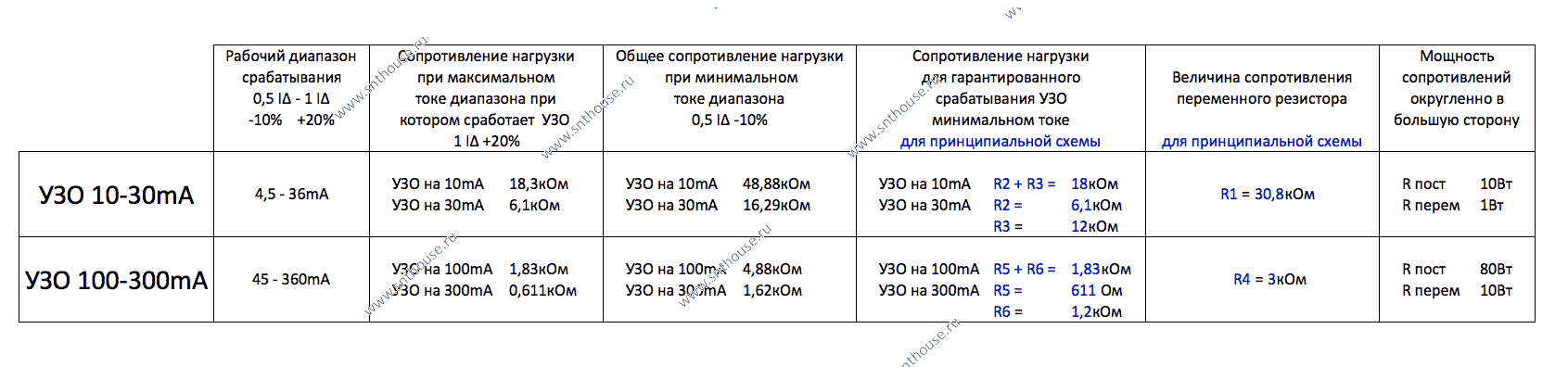

Обобщенные данные можно посмотреть в этой таблице:
Прибор для проверки УЗО и Диф автоматов током утечки своими руками


Общая схема будет реализована таким образом что к переменному резистору в одном диапазоне измерений будет подключаться через тумблер один постоянный резистор, а для второго диапазона к первому постоянному резистору будет дополнительно подключаться второй.
Резисторы постоянного сопротивления должны вызывать гарантированное срабатывание УЗО / ДИФ автомата для каждого выбранного диапазона при крайнем положении переменного резистора (когда его сопротивление равно НУЛЮ)

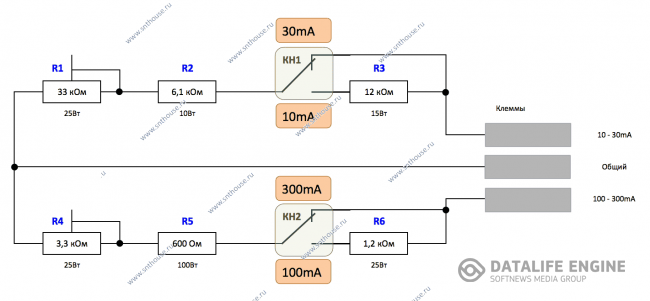

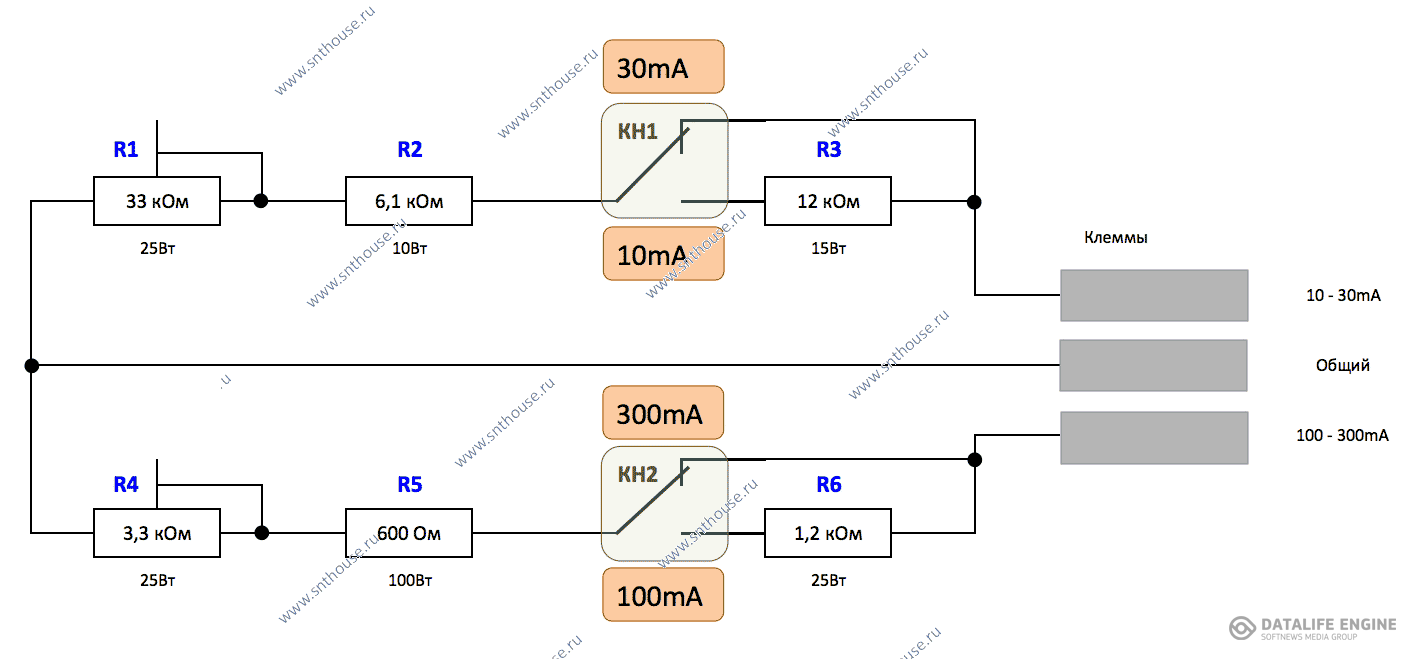

В этом случае схема будет такой:

Прибор для проверки УЗО и Диф автоматов током утечки своими руками



Подбираем подходящие резисторы по номиналу и мощности.

Резисторы лучше брать большей мощности, поскольку на них может выделяться мощность из-за того, что сопротивление их может меняться в процессе проверки УЗО / ДИФ автоматов.
Особенно это касается диапазона на 100 - 300 mA.
В моем случае я использовал переменные резисторы на 25Вт и тот, что был установлен на этот диапазон через некоторое время нагревался достаточно ощутимо.
Правда при проверке УЗО требовалось гораздо меньшее время чем при долговременном подключении нагрузки в виде наших сопротивлений.
При этом постоянные сопротивления не нагревались как ожидалось.

В качестве сопротивления R2 я использовал резистор на 5,6кОм
В качестве R5 - два сопротивления по 1кОм и мощностью 50 ватт каждый, в результате это дало мне сопротивление равное 500 Ом и мощность в 100 ватт.
Изначально в качестве переменного сопротивления я установил резистор на 47кОм, потом поменяю на 33кОм.


Как видите, постоянные сопротивления R2 и R5 имеют номиналы для гарантированного срабатывания УЗО для номиналов 30mA и 300mA соответственно в случае, если переменные резисторы R1 и R4 установлены в крайнем положении и их сопротивление равно НУЛЮ.

Через переключатели мы подключаем к нужной нам цепи дополнительные постоянные резисторы R3 и R6 с такими номиналами, которые в сумме с резисторами R2 и R5 дадут нам номинал сопротивления достаточный для гарантированного срабатывания УЗО на токи 10mA и 100mA соответственно.


Смета

R1 - 47кОм - ППБ-25Д-25Вт (70 руб)
R2 - 5,6кОм - ПЭВ-10 - на 10Вт (30 руб)
R3 - 12кОм - ПЭВ-15 - на 15Вт (40 руб)

R4 - 3,3кОм - ППБ-25Д-25Вт (70 руб)
R5 - 500Ом - два параллельно соединенных резистора AH-50 50W1KJ - 50 Вт, 1 кОм - дает 500 Ом 100Вт (300 руб пара в Чип и Дип)
R6 - 1,2кОм - С5-35В-25Вт (30 руб)

Две переключающие кнопки ON-ON (15A 250VAC) - RS-202-3C3 - 112 руб пара в Чип и Дип

Корпус для РЭА G762, 95х158х58мм - 410 руб в Чип и Дип

Итого: 792 руб - и все получилось по "феншую"...


Уже было в наличии:
- Ручки на резисторы... может поменяю потом на другие.
- Дин рейка для установки на нее клемм к которым будут подключаться провода
- Кусок фольгированного текстолита


Резистор R5 можно взять тоже типа ПЭВ, но при этом его длина будет около 10см, но можно сэкономить... поскольку стоит он дешевле.
Ну и коробочку можно использовать любую имеющуюся и подходящую по размерам.

Резисторы я покупал здесь - http://www.erk.su
Только они продают товар от 500 рублей.
Также можно купить необходимое на Митинском радио рынке.


Размеры постоянных резисторов:
ПЭВ-10 - длина 41мм, диаметр - 14мм
ПЭВ-15 - длина 45мм, диаметр - 17мм
С5-35В-25Вт - длина 50мм, диаметр - 21мм

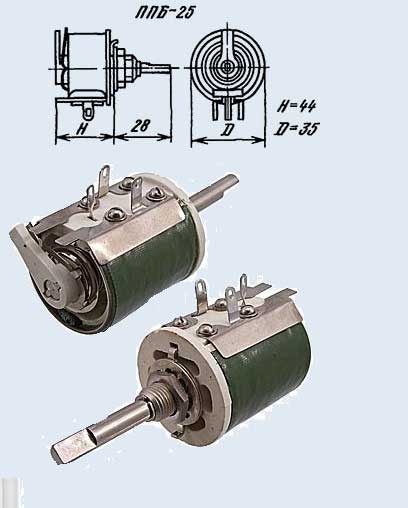

Размеры переменных резисторов:
ППБ-25Д-25Вт - высота - 44мм, диаметр - 35мм

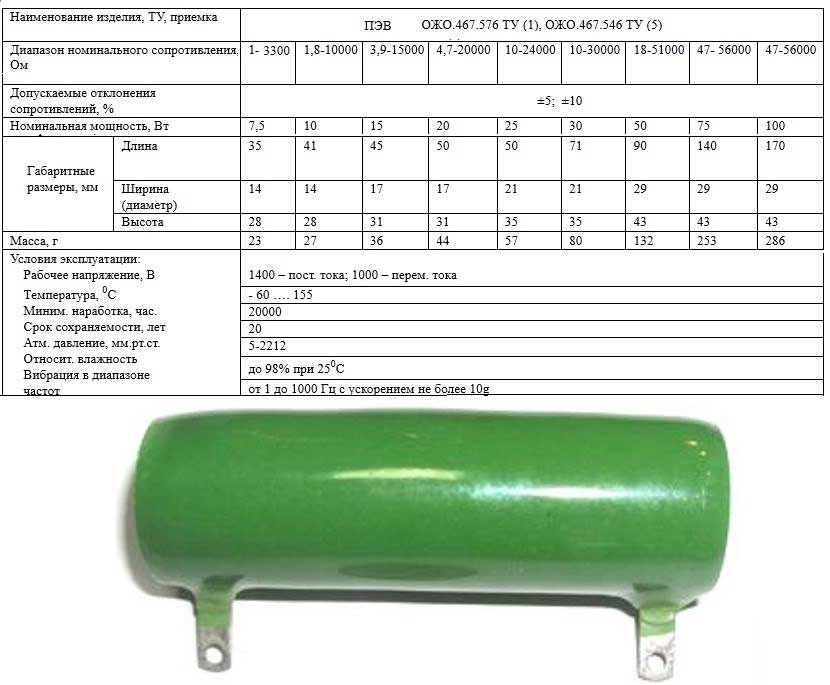

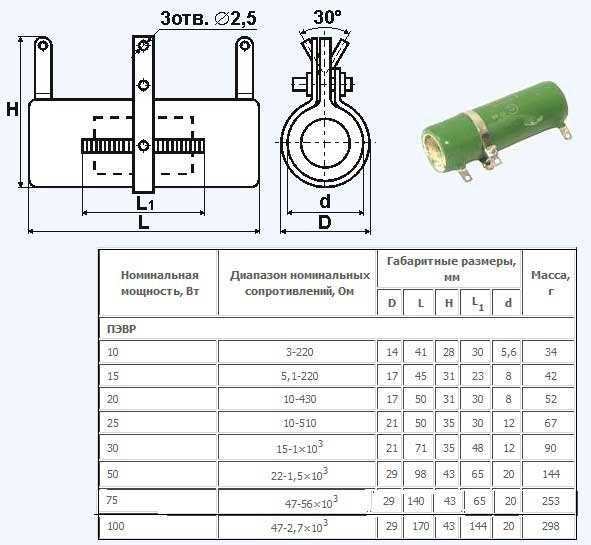

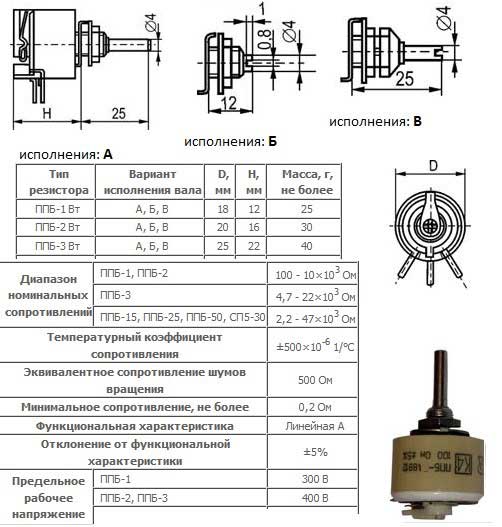

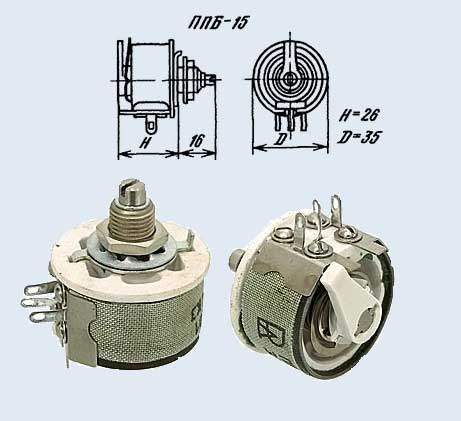

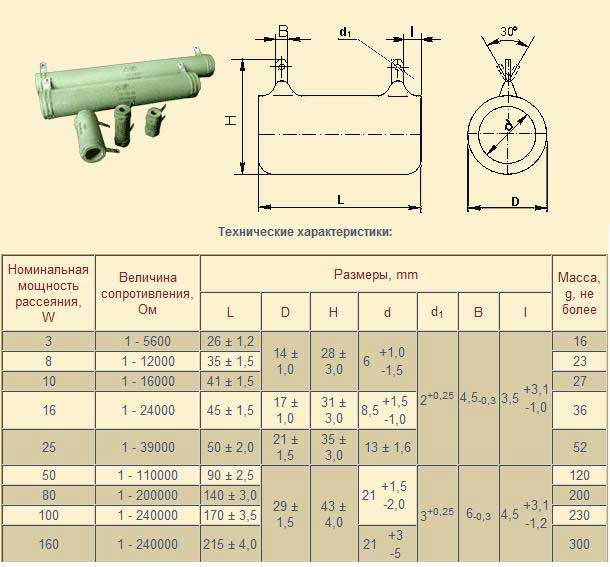

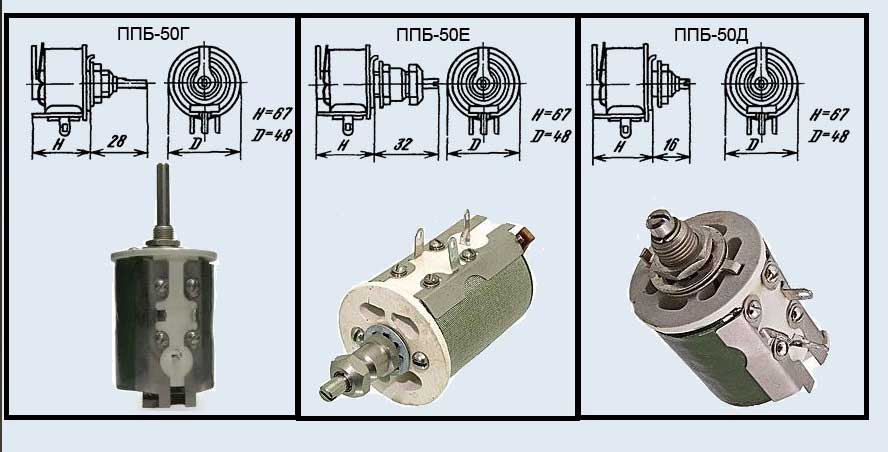

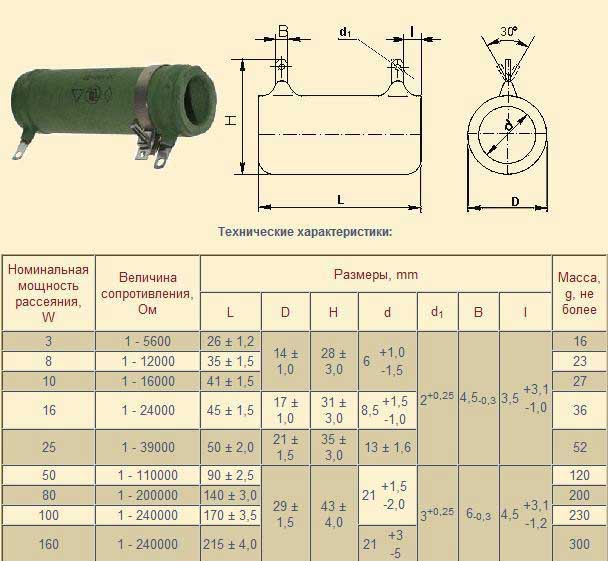

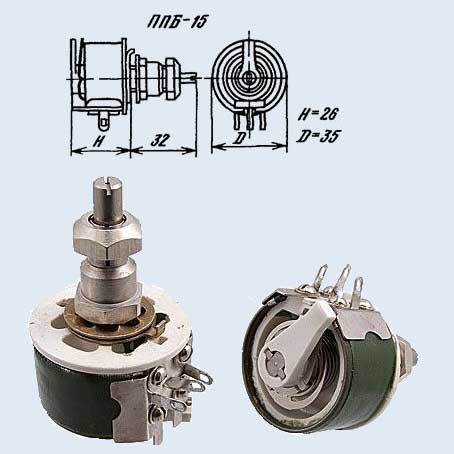

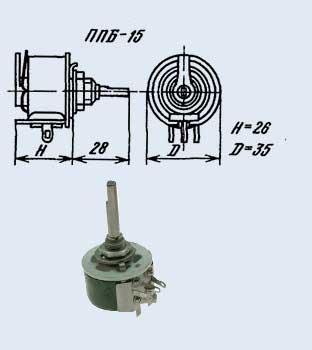

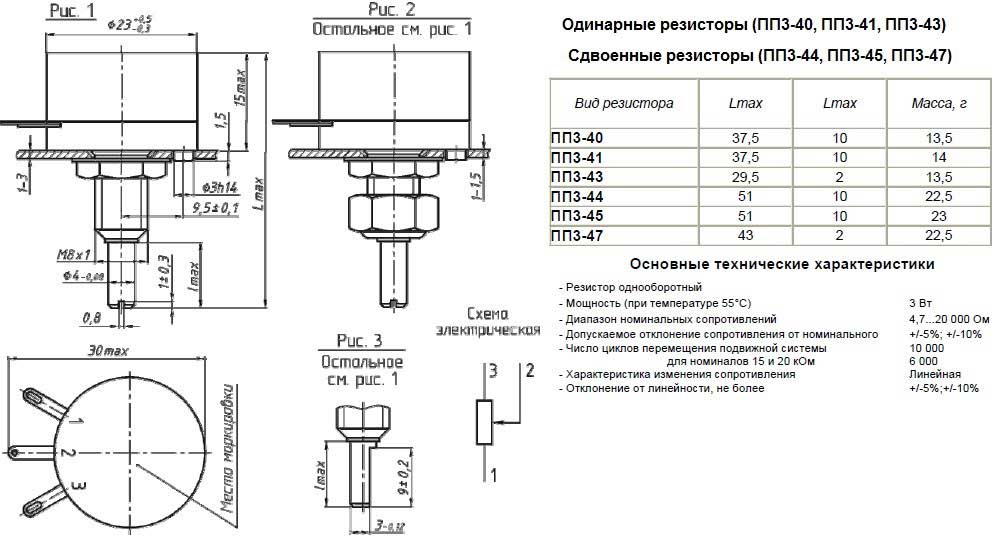

Некоторая справочная информация по резисторам большой мощности которые можно использовать:


Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками


Сам процесс сборки смотрите на фото ниже:

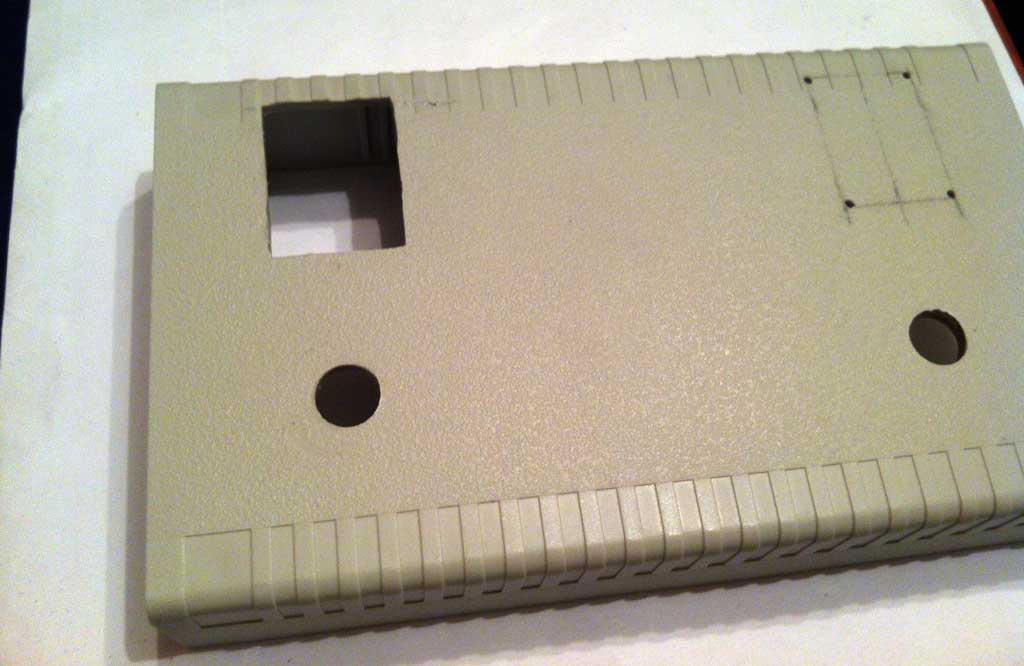

В корпусе просверлил посадочные отверстия диаметром 10мм для переменных резисторов.
С внутренней стороны бокса острым ножом сделал небольшую выемку под стопорящий выступ имеющийся в конструкции резистора который позволяет предотвратить его прокручивание после фиксации.

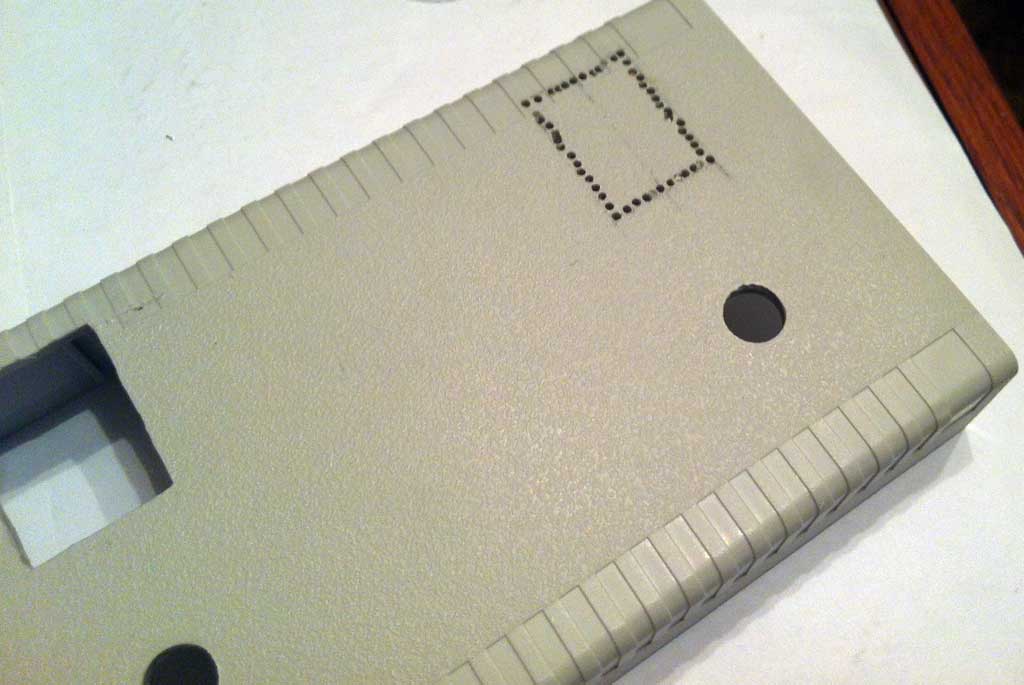

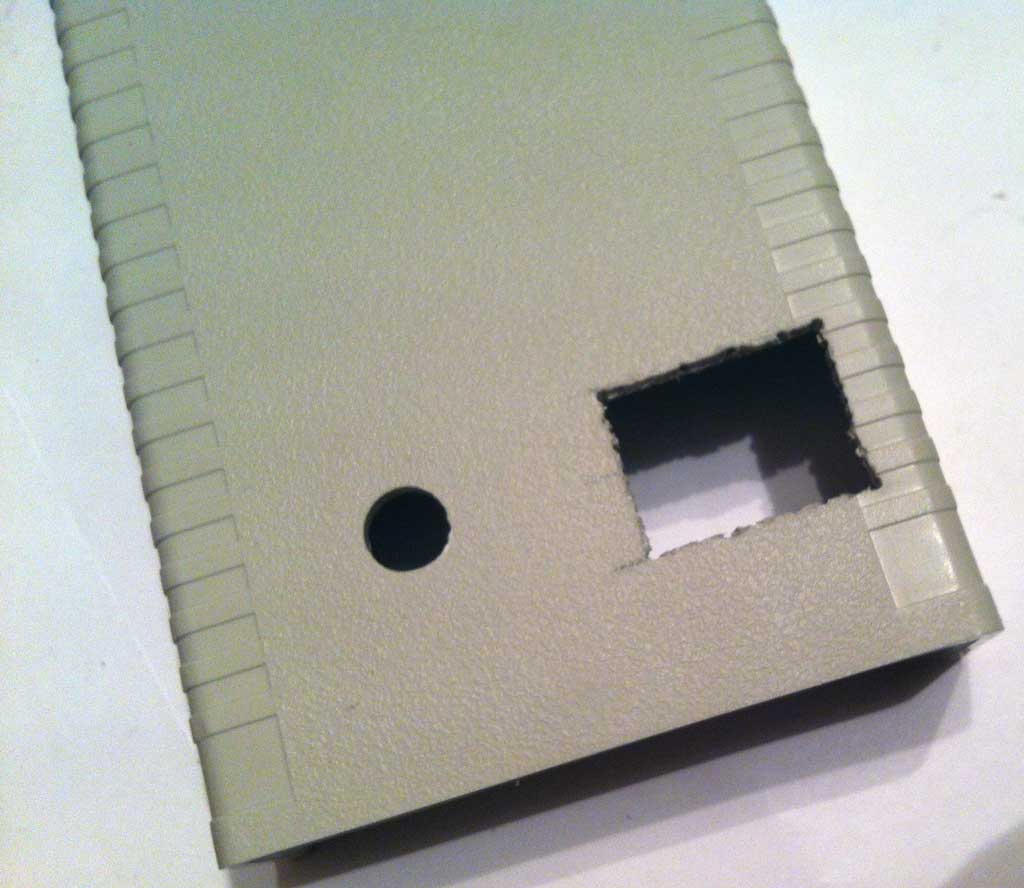

Отверстия под переключатель делал так:
По контуру посадочного места просверливал отверстия малого диаметра по всему периметру; далее тонкими бокорезами прокусывал перемычки; затем острым ножом равнял внутренние края отверстия.

Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

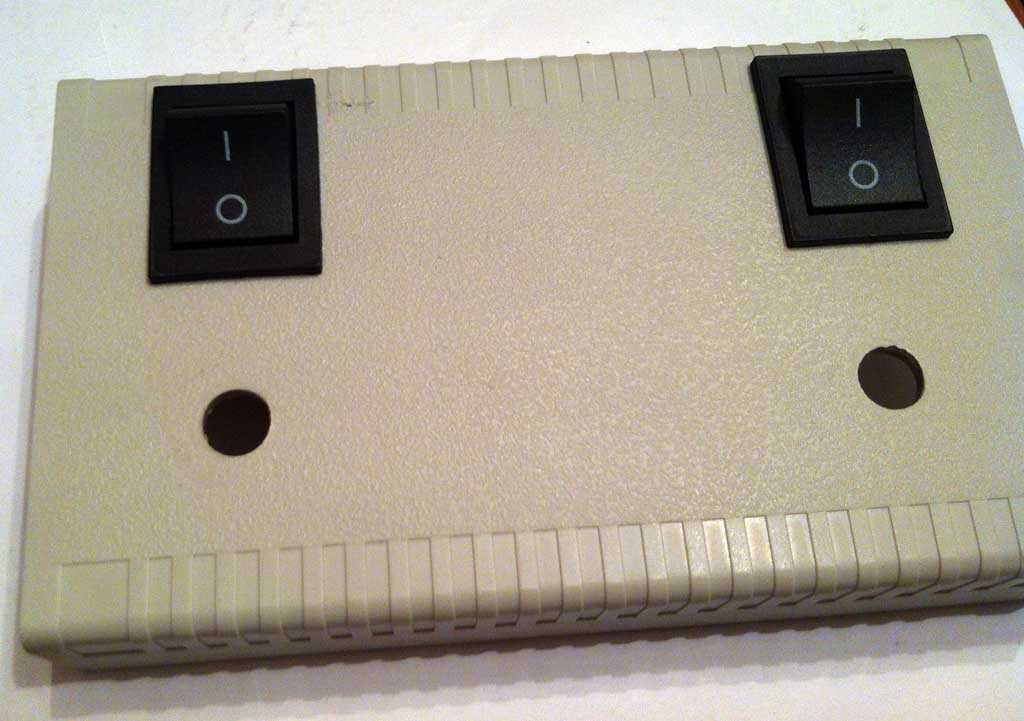

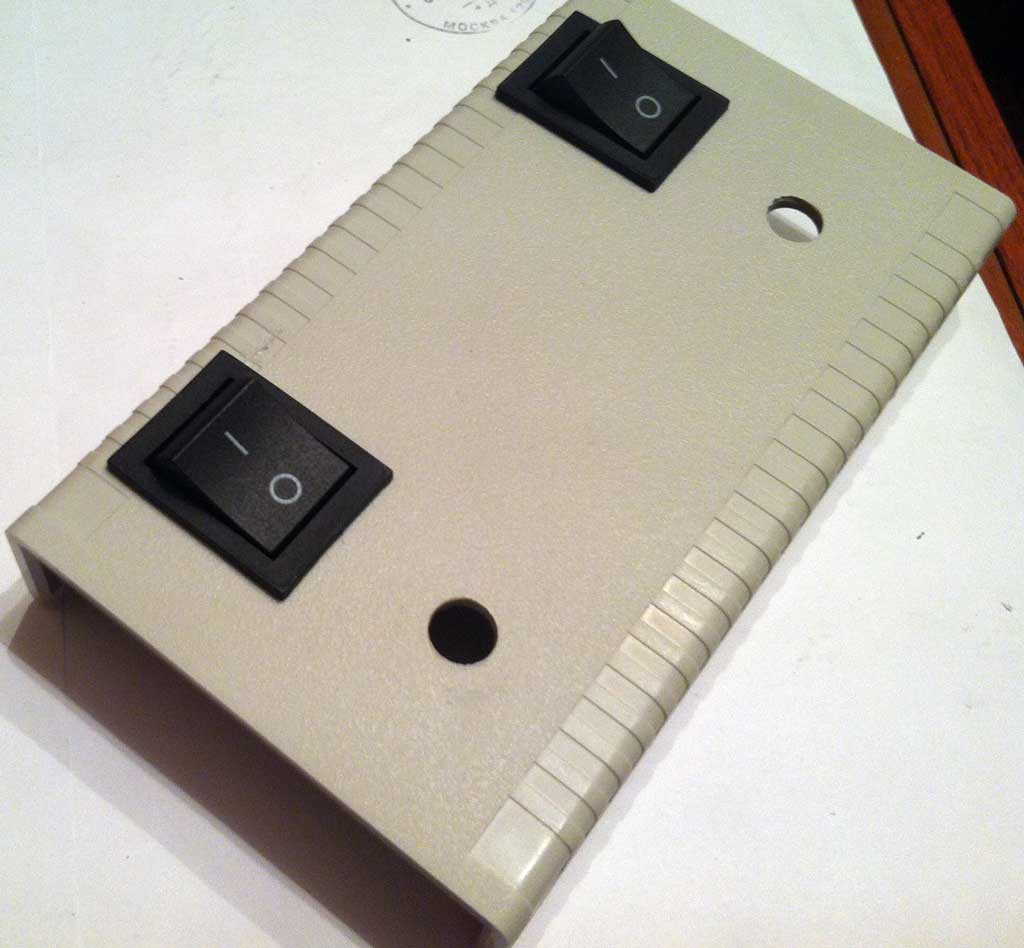

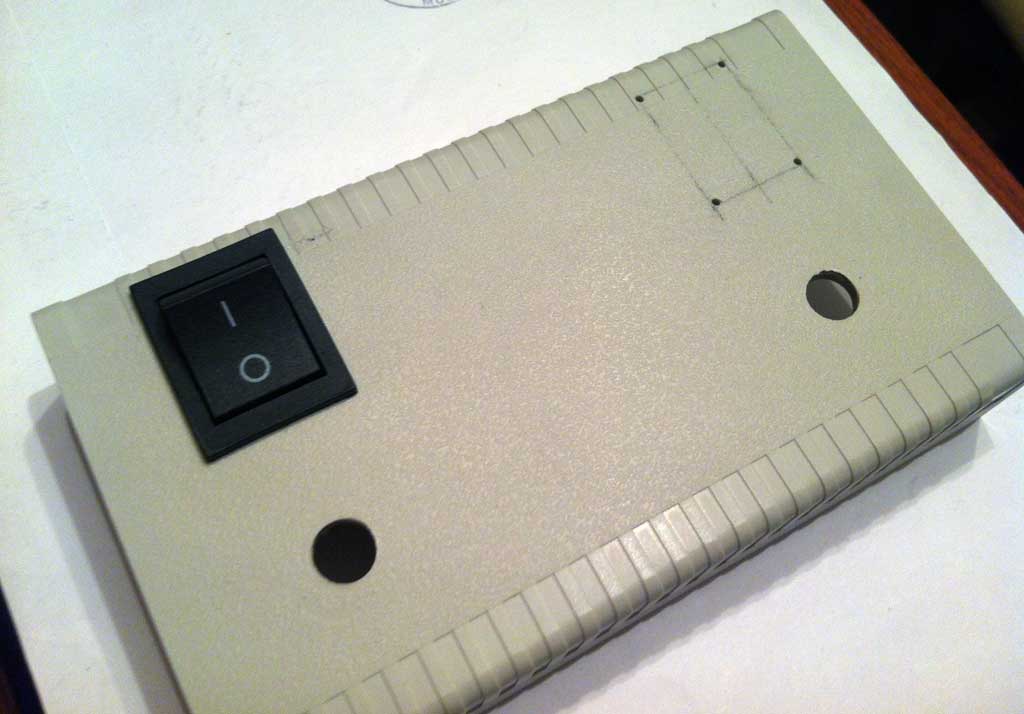

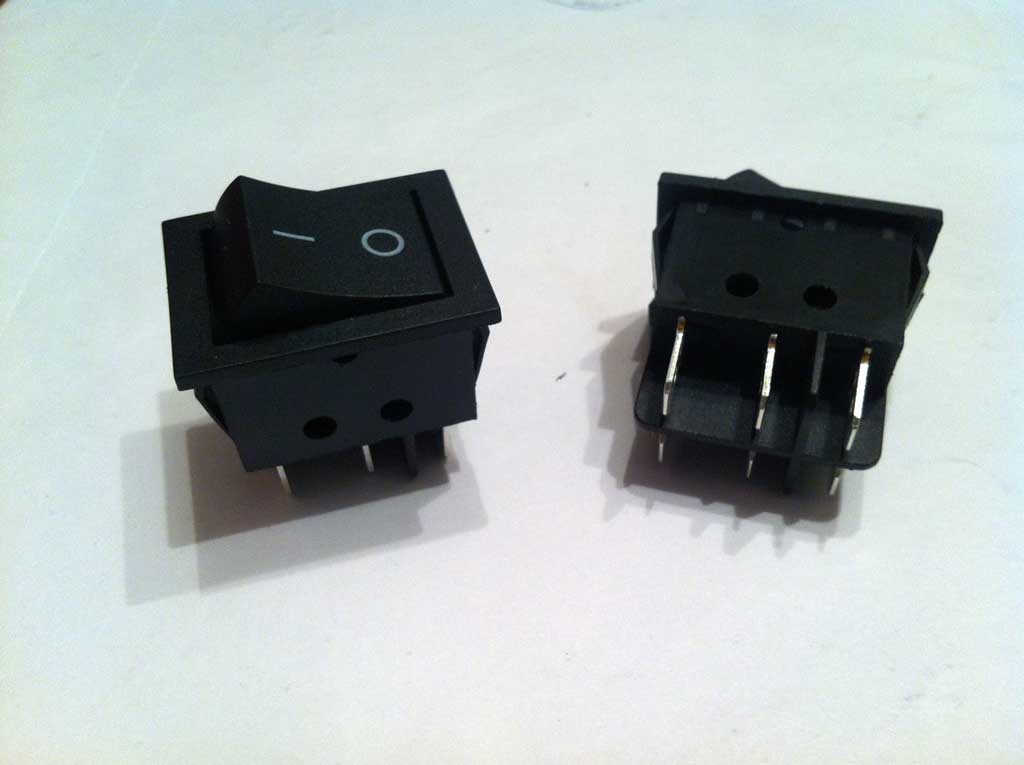

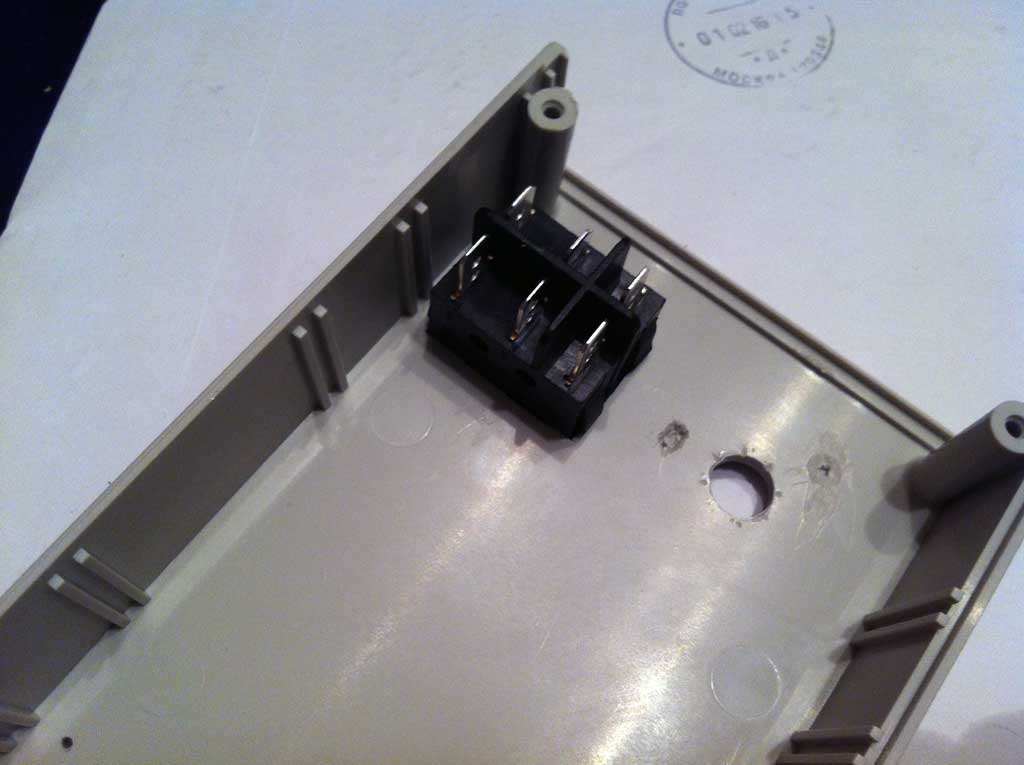

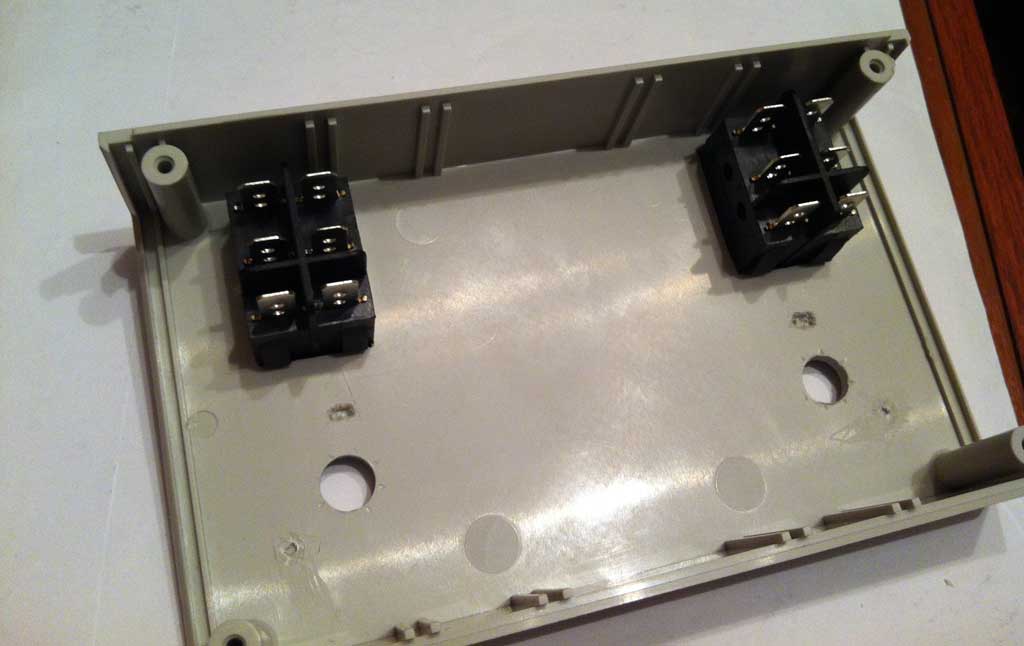

Вот переключатели и они же установленные в коробку:
Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

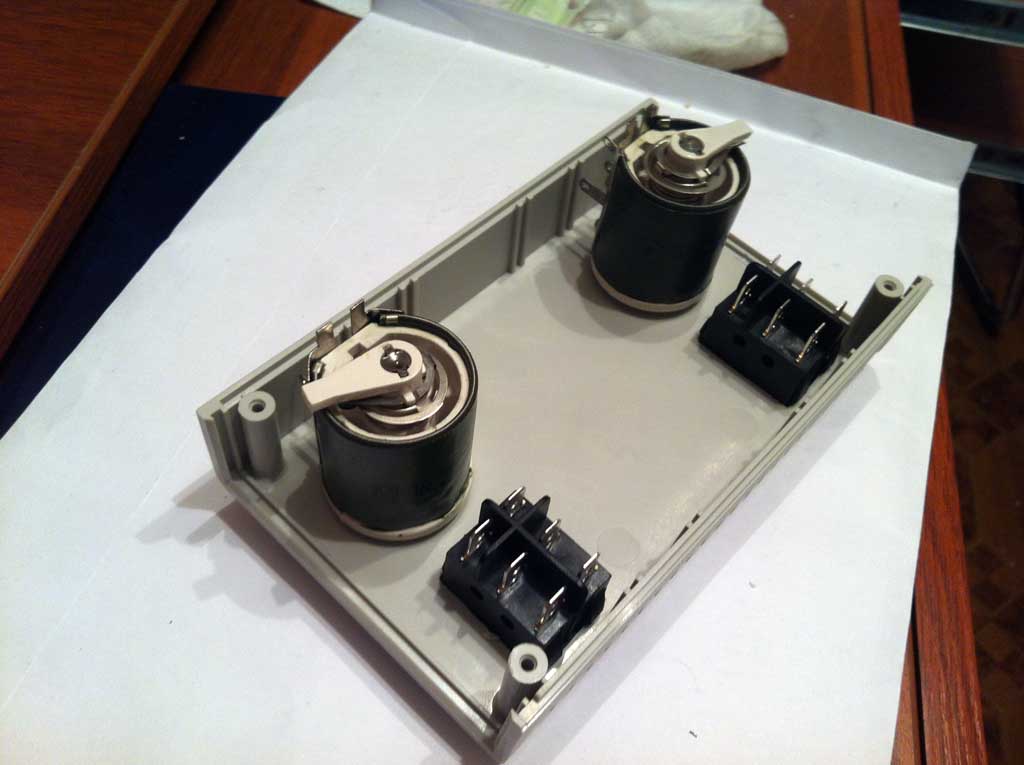

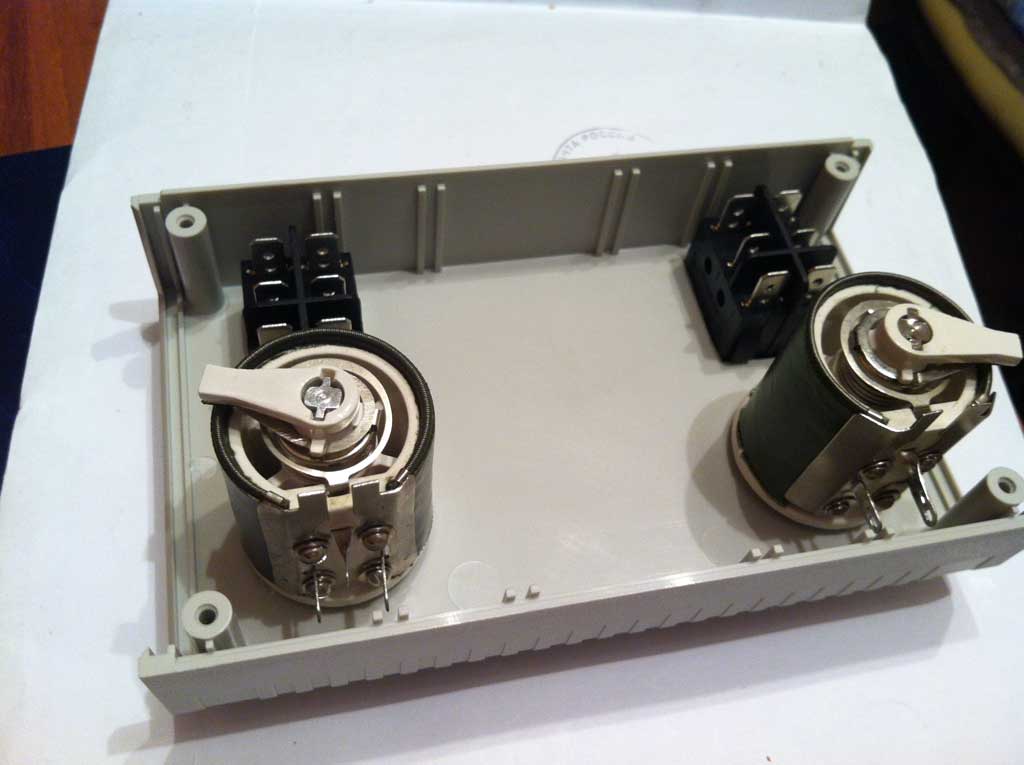

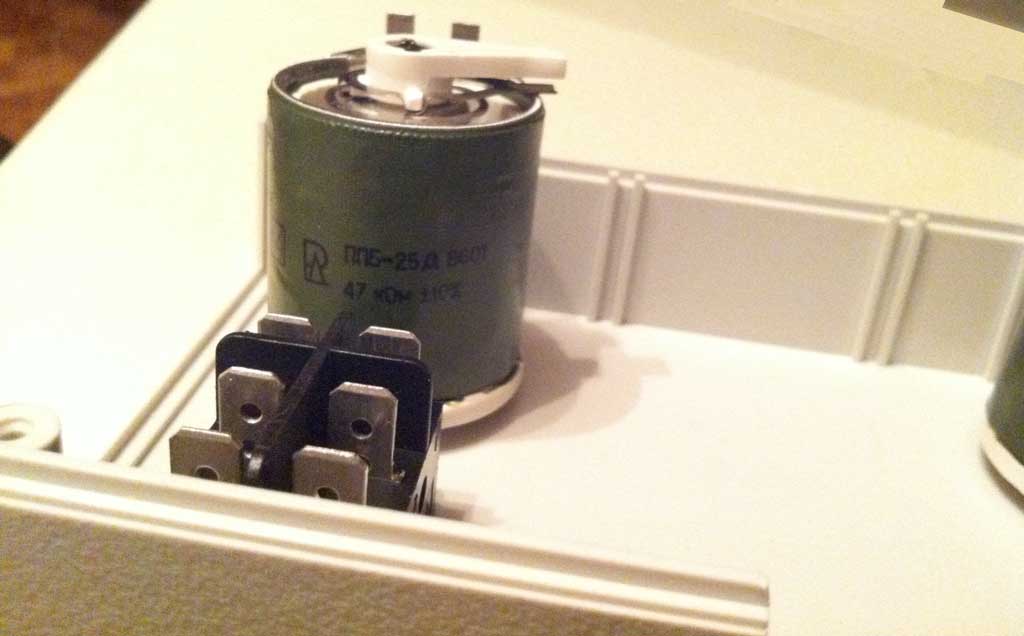

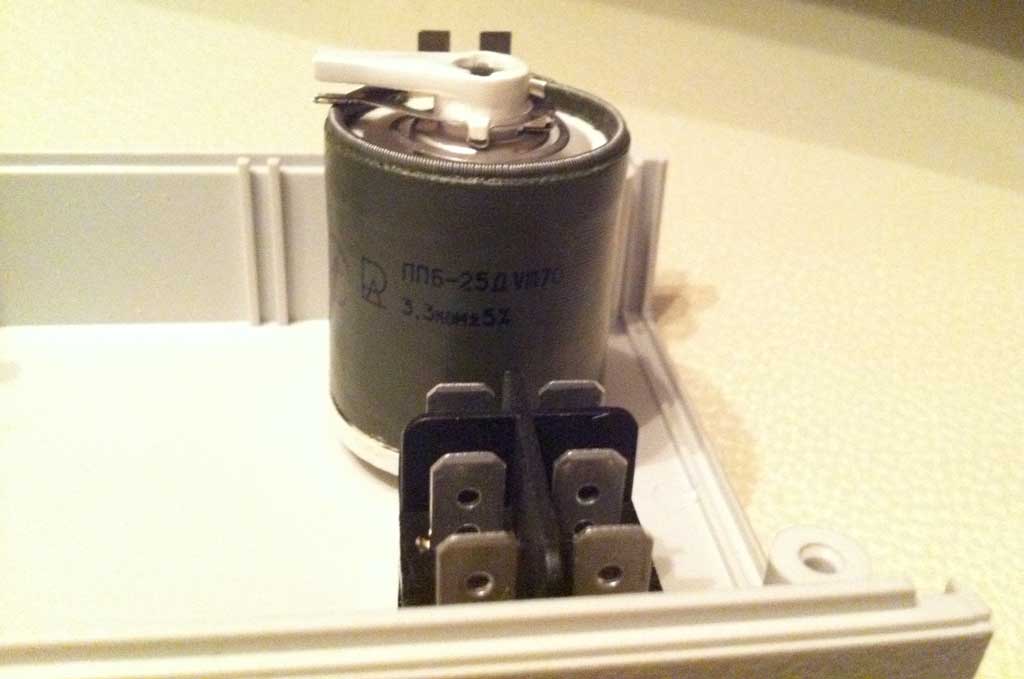

Установил в коробку переменные резисторы:
Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

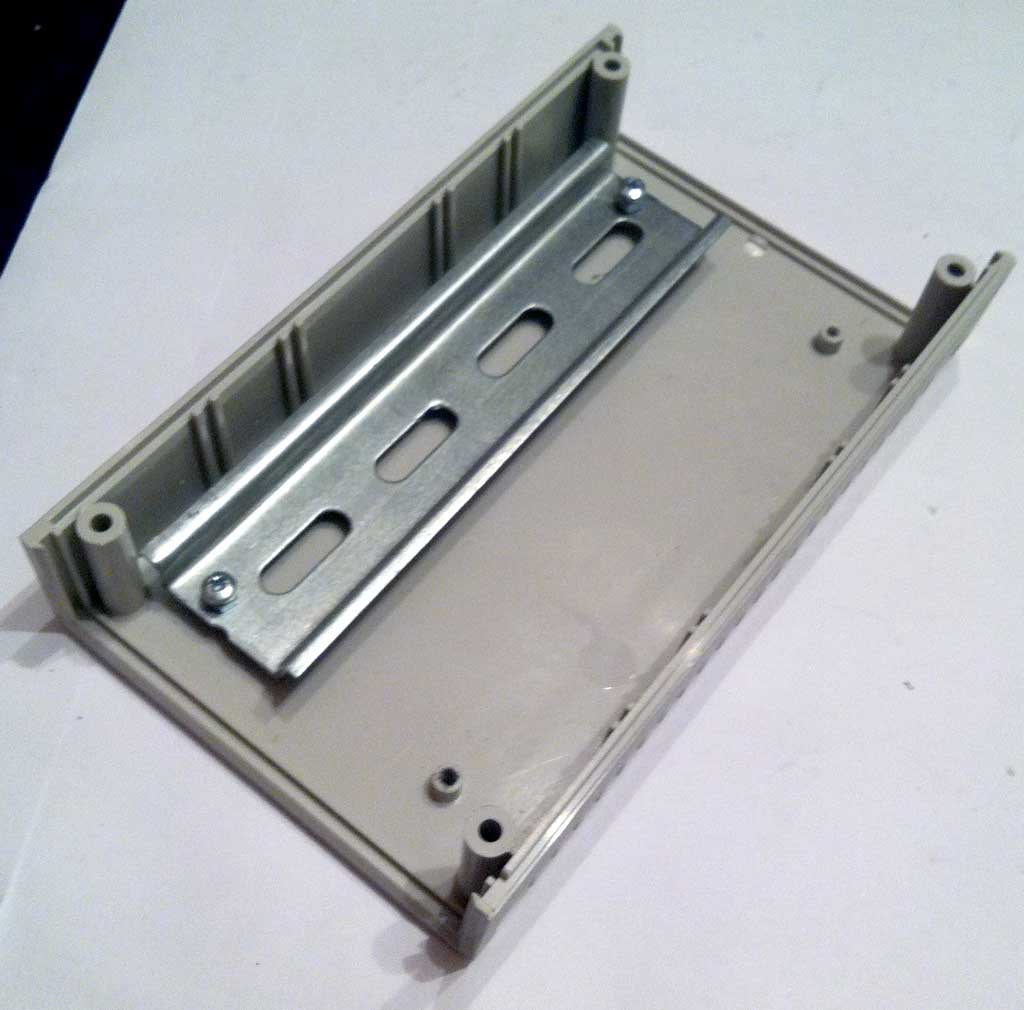

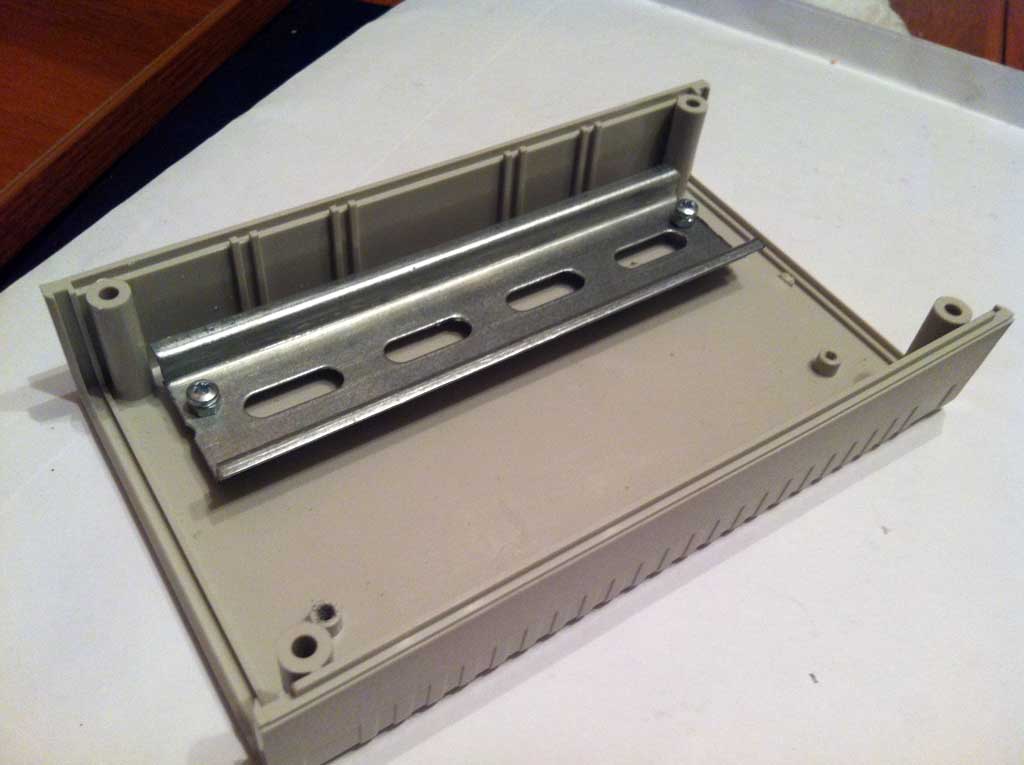

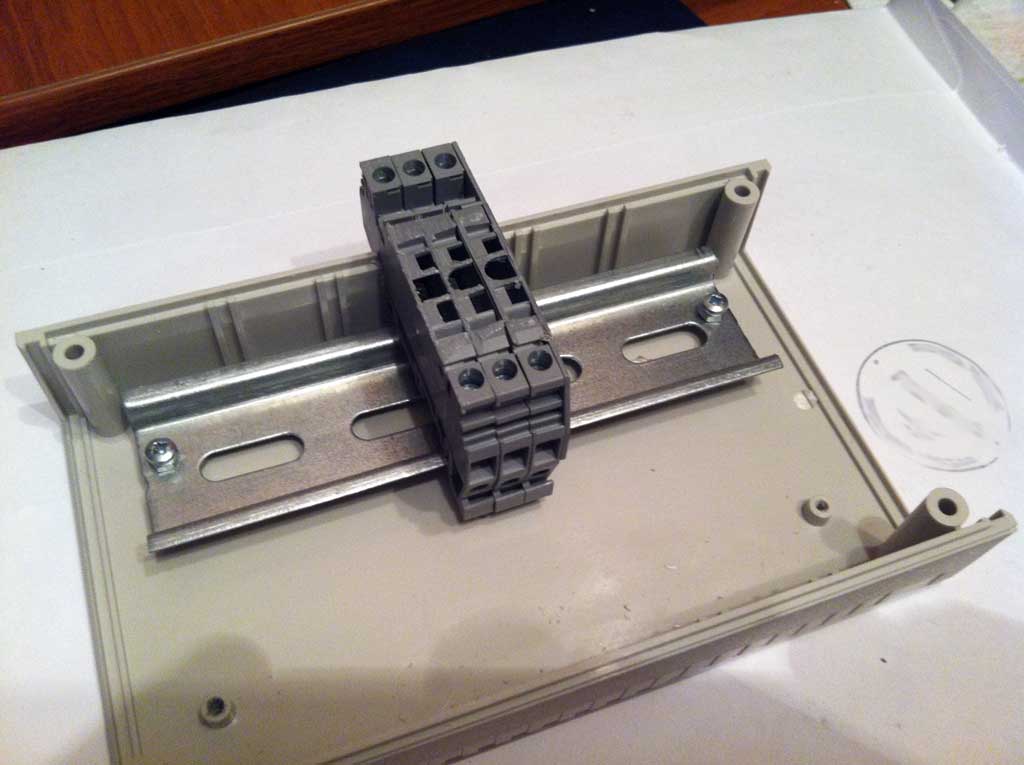

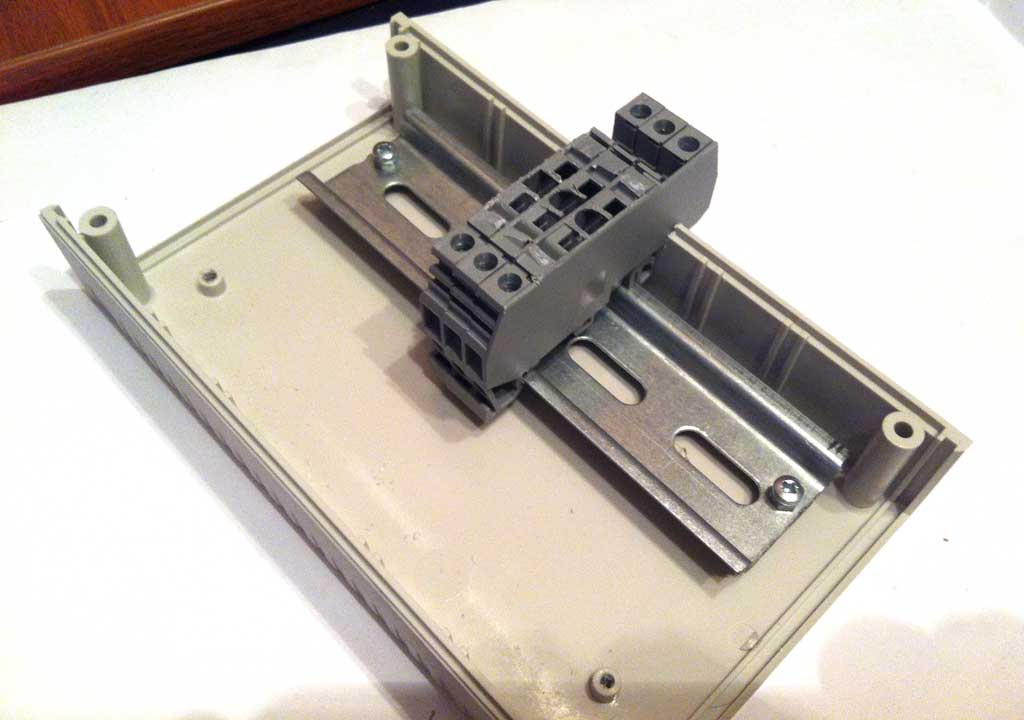

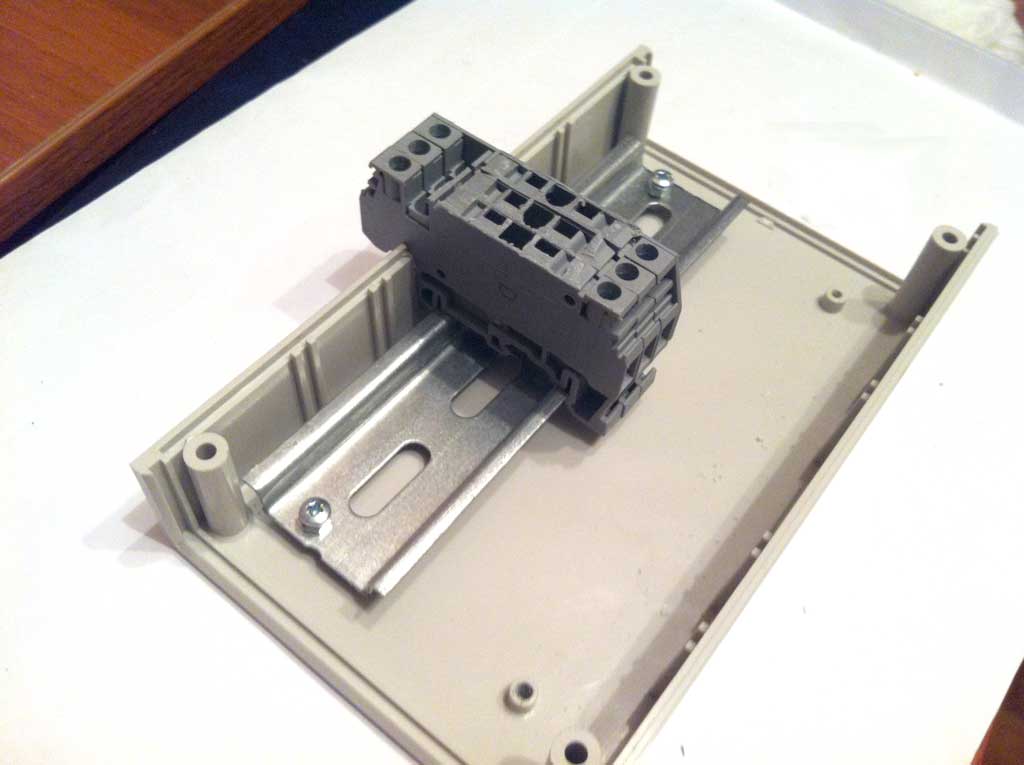

На второй половине крышки коробки установил кусок дин рейки для установки трех клемм. Дин рейка была установлена на имеющиеся в коробке посадочные места и сдвинута к краю коробки так, чтобы часть клемм выступала за стенку коробки.

Соответственно в стенке коробки и в одной и в другой ее крышках я вырезал небольшие прямоугольные отверстия чтобы клеммы нормально закрывались коробкой.

Клеммы у меня уже были - M6/8.D2 1SNA115501R1200
Поскольку они были высоковаты, то я отрезал "лишние" верхние проводники - получилось вполне нормально.
Потом залью отверстия термоклеем...

Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

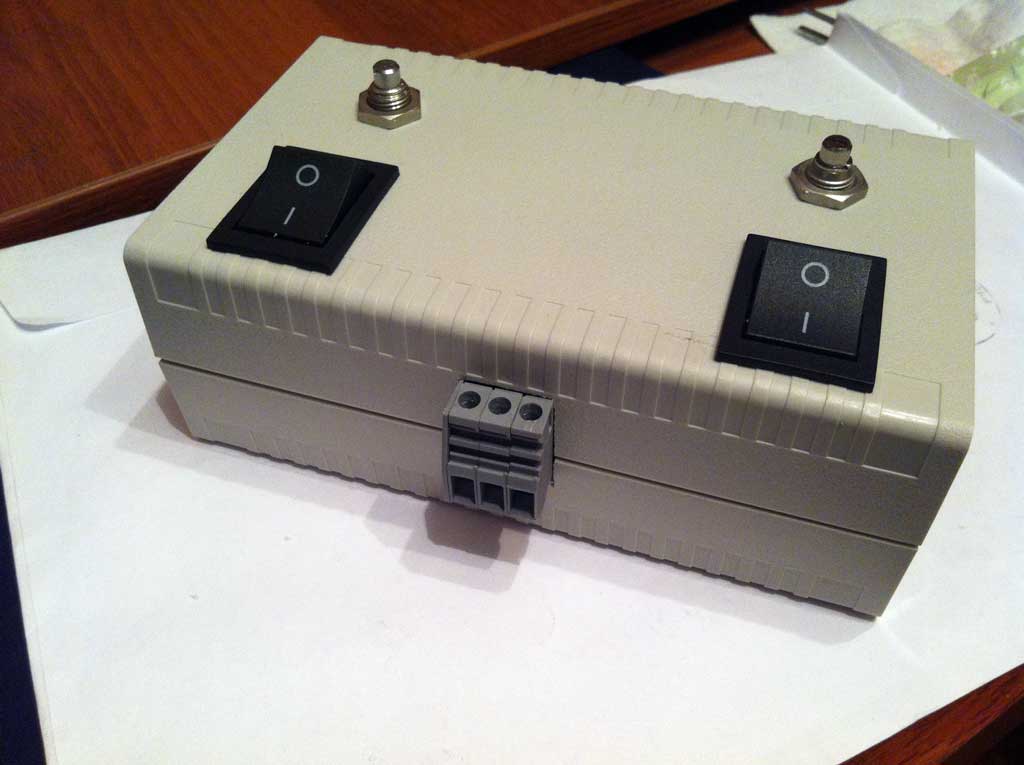

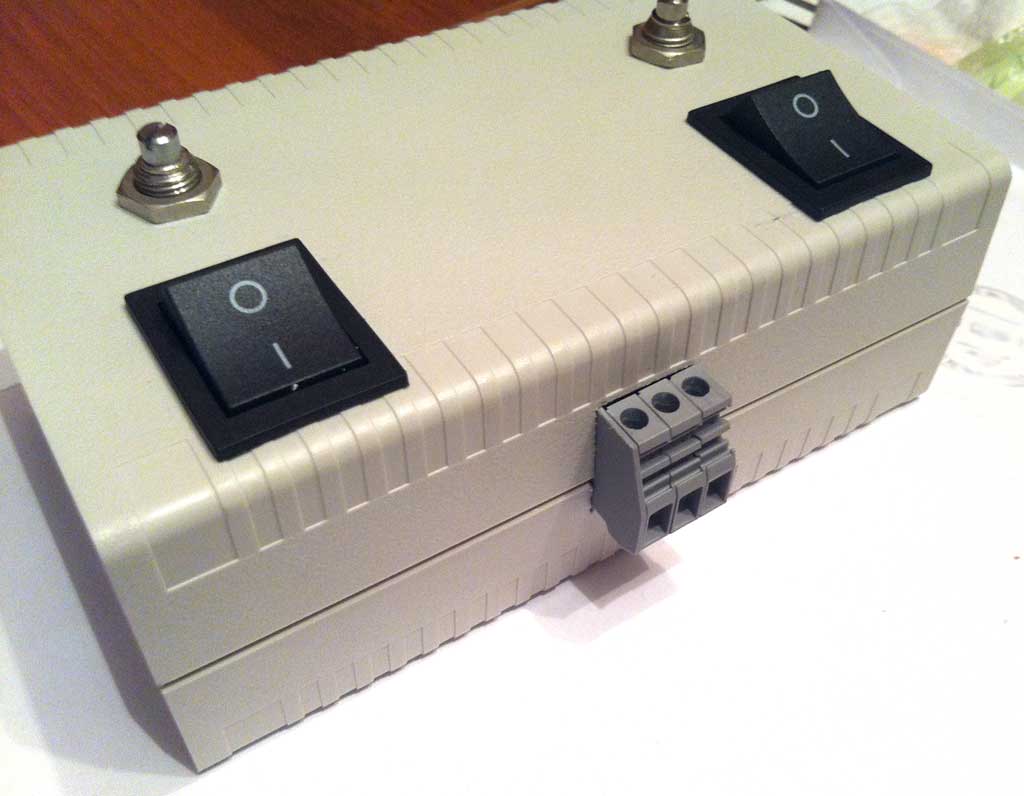

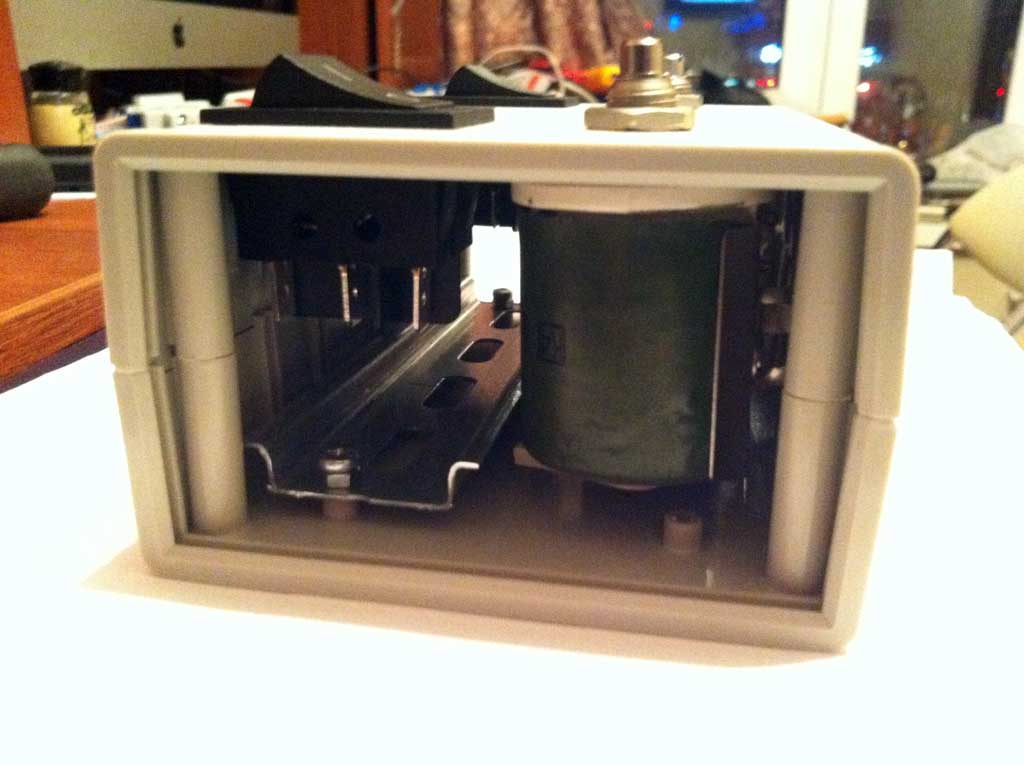

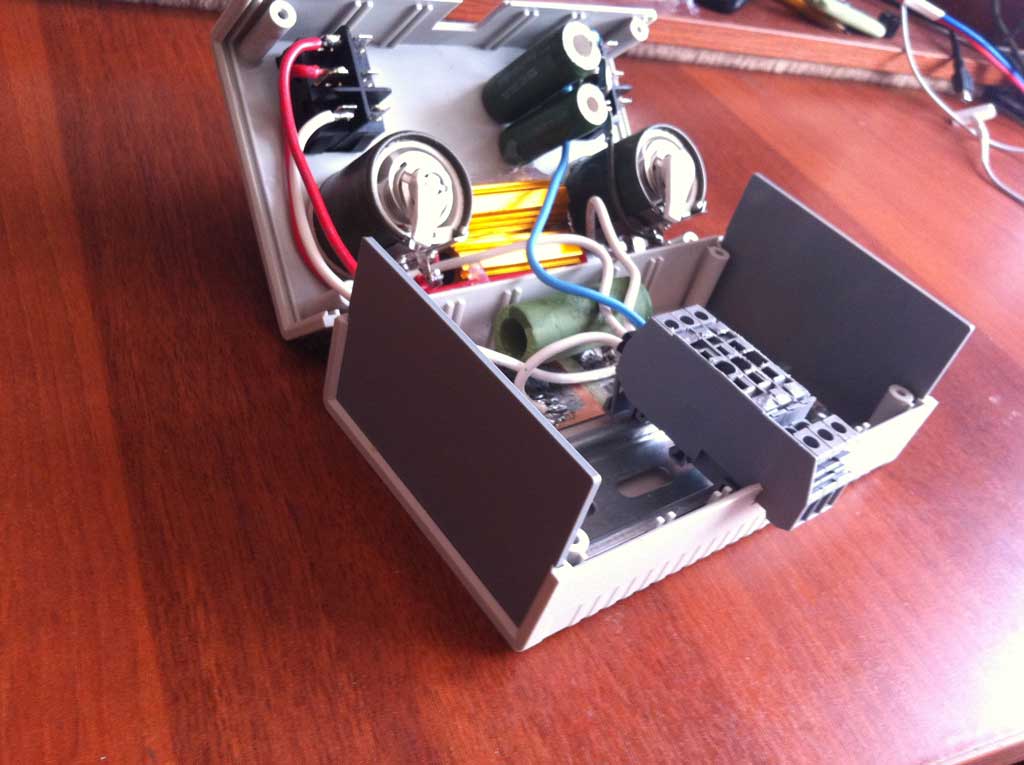

Примерил все в закрытом положении - ничего не мешает:
Прибор для проверки УЗО и Диф автоматов током утечки своими руками

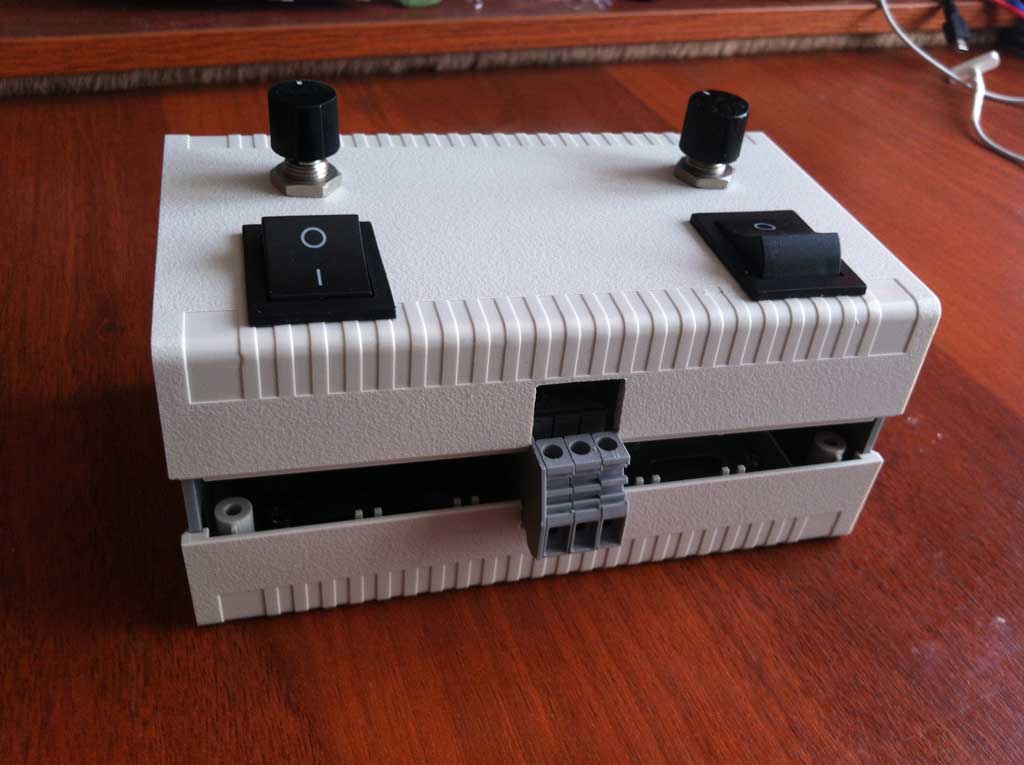

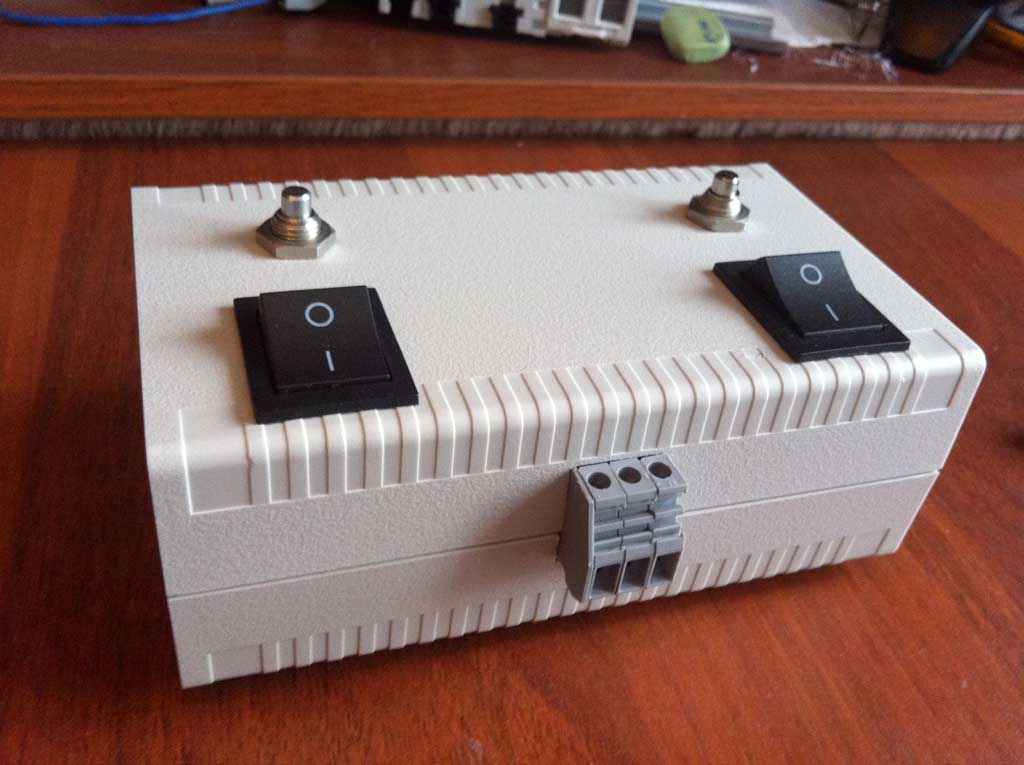

Вот так это будет выглядеть с выступающими наружу клеммами - красота!!! :)
Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

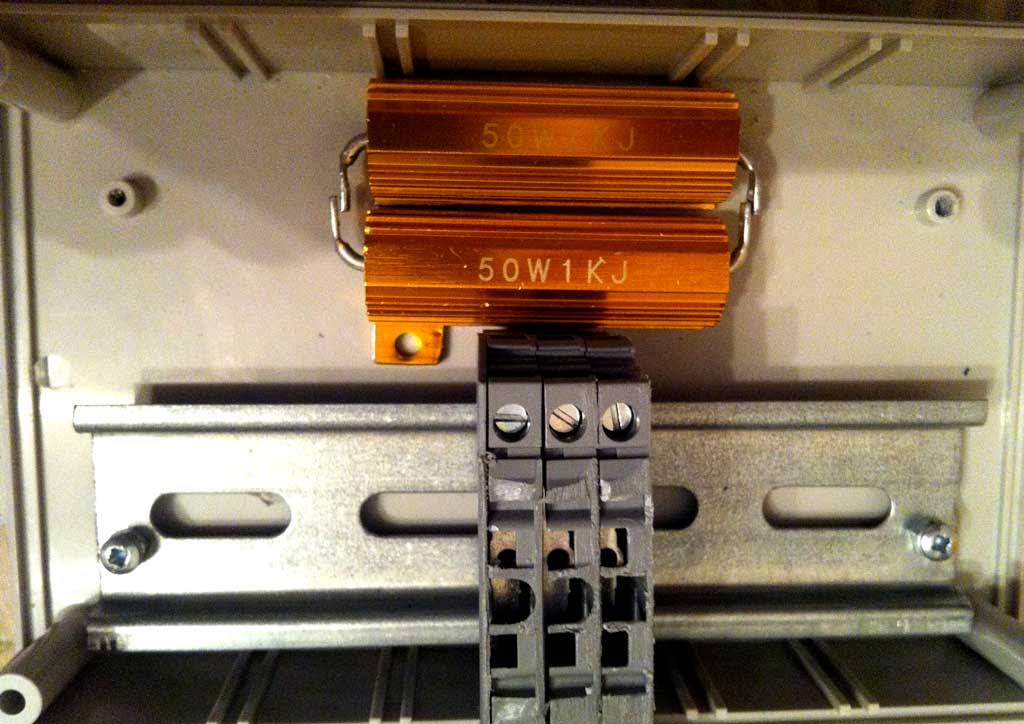

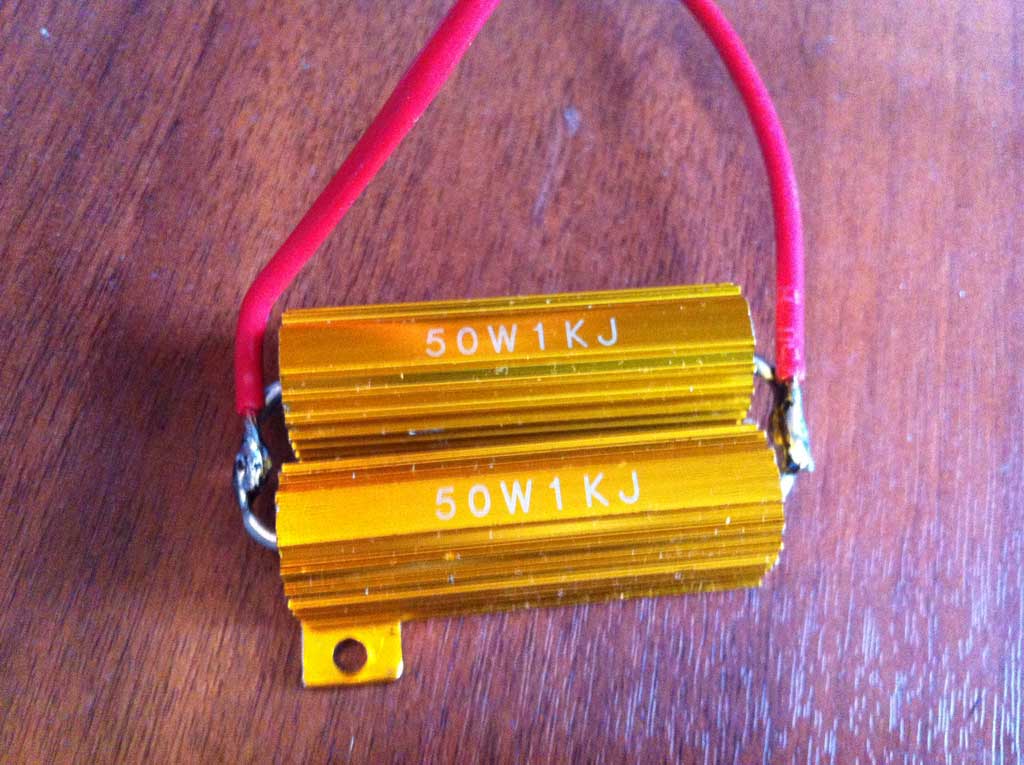

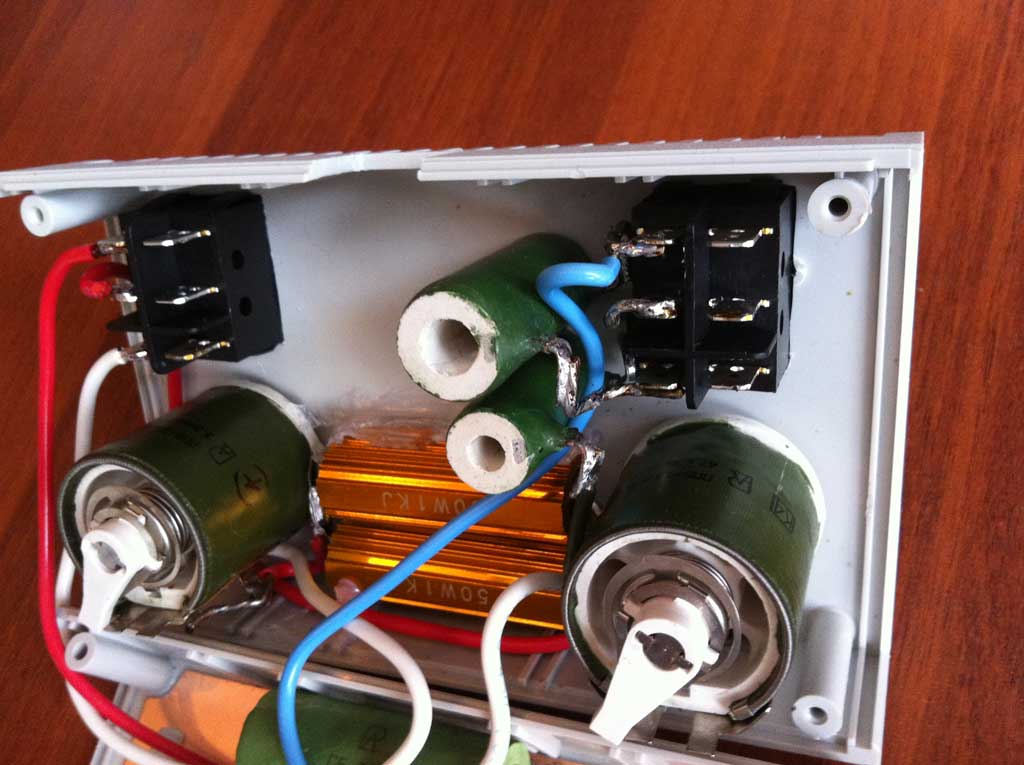

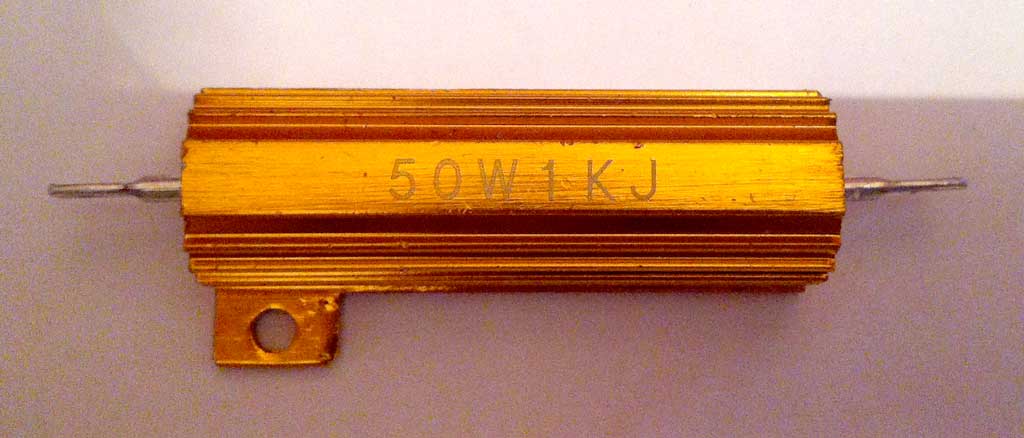

Это резистор 1кОм на 50 Вт. Я их использовал два соединенные в параллель - это дало мне резистор сопротивлением 500 Ом и мощностью 100Вт.
Расположены они будут немного по другому - я их прикрепил аккурат между двумя переменными резисторами.

Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками


У этих резисторов по два "уха" для крепления - я их отпилил ножовкой так как они мне немного мешали.
На фото видно оставшееся в живых ухо... :)
Резисторы эти я приклеил на термоклей - держится очень крепко.

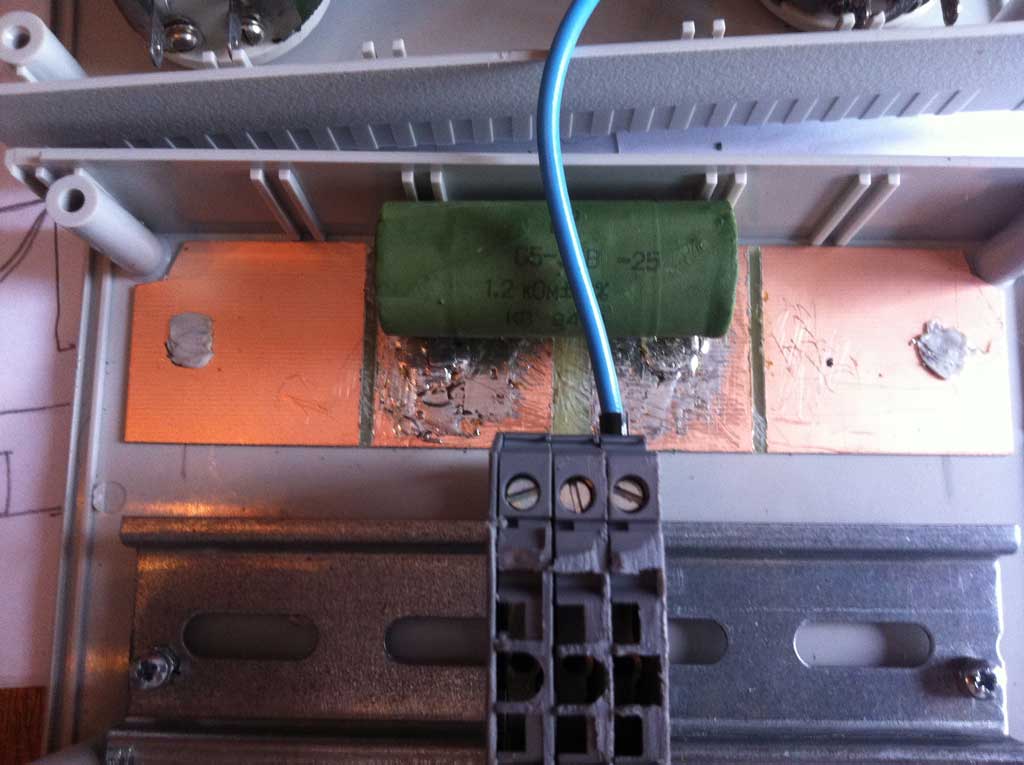

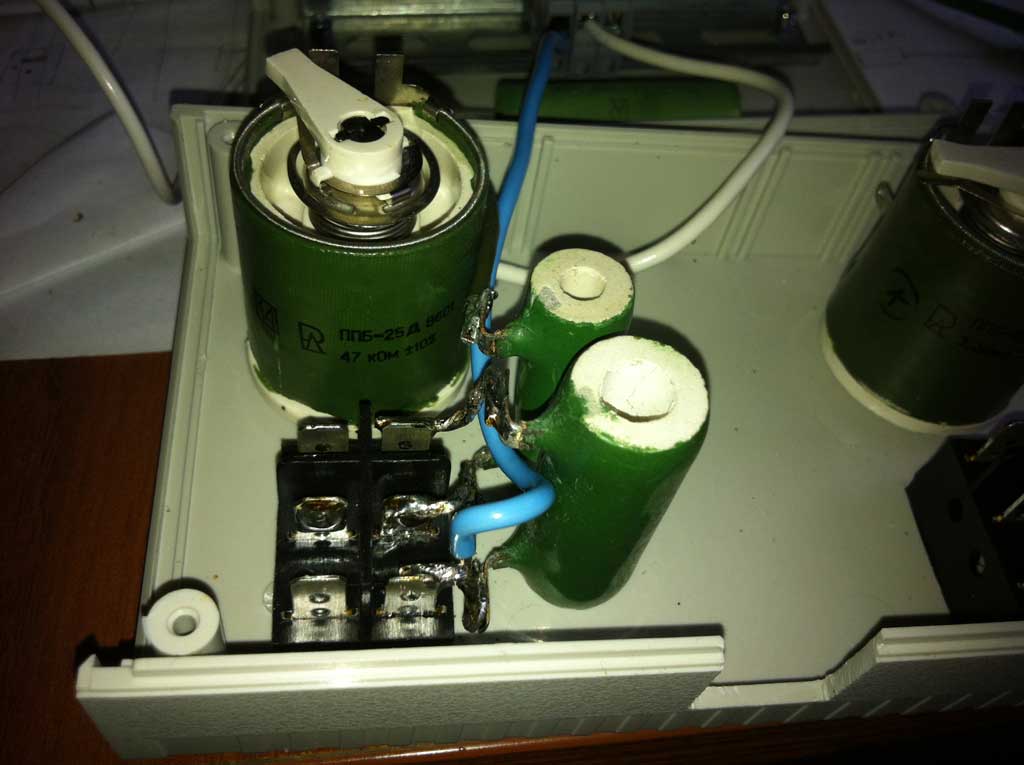

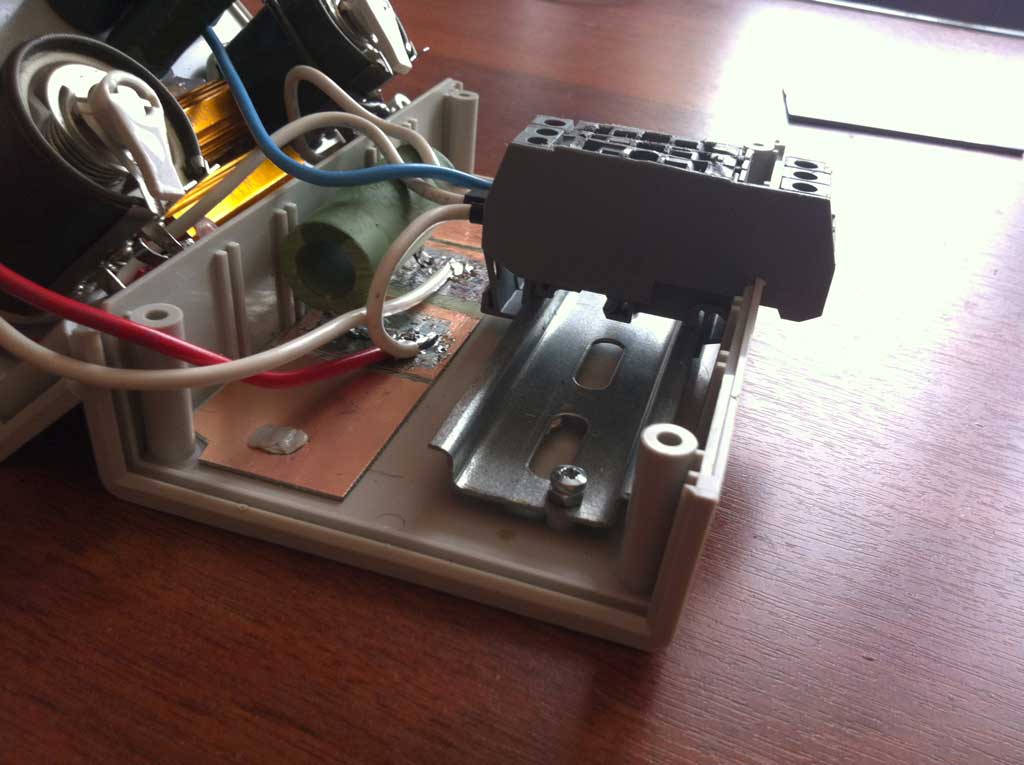

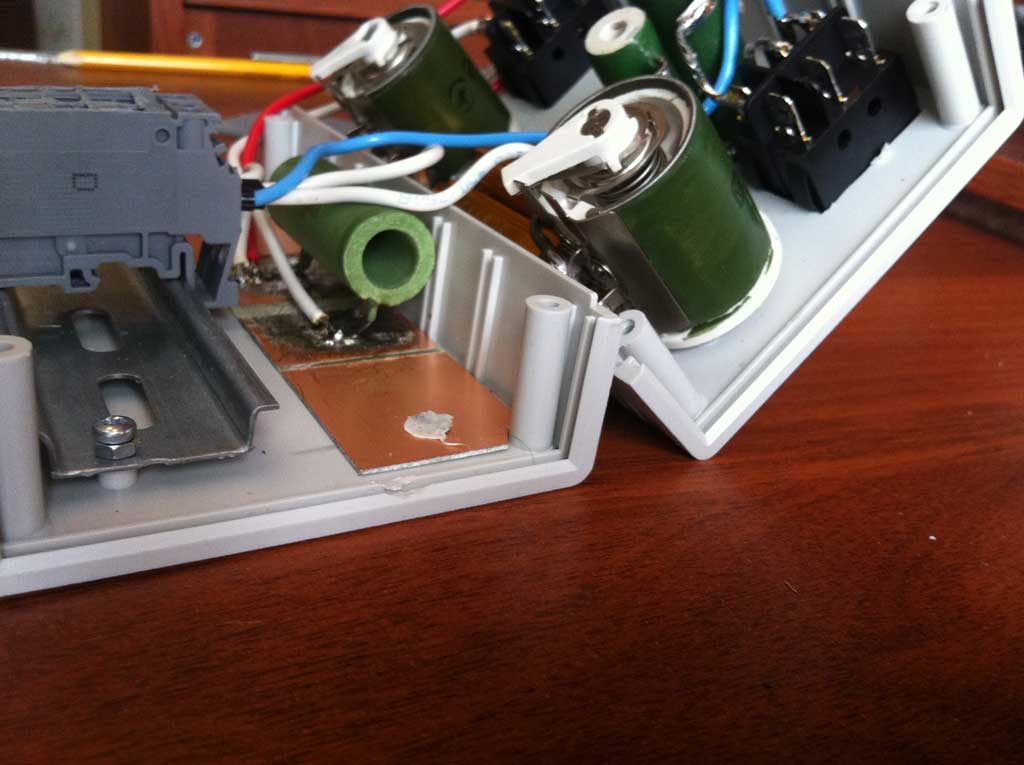

Напротив дин рейки я установил кусочек фольгированного текстолита. Сделал в нем пару отверстий под посадочные выступы на крышке боксика и установив текстолит расплавил эти выступы паяльником - получилось вполне нормальное крепление пластинки текстолита.
На текстолит я припоял одно из сопротивлений.

Прибор для проверки УЗО и Диф автоматов током утечки своими руками

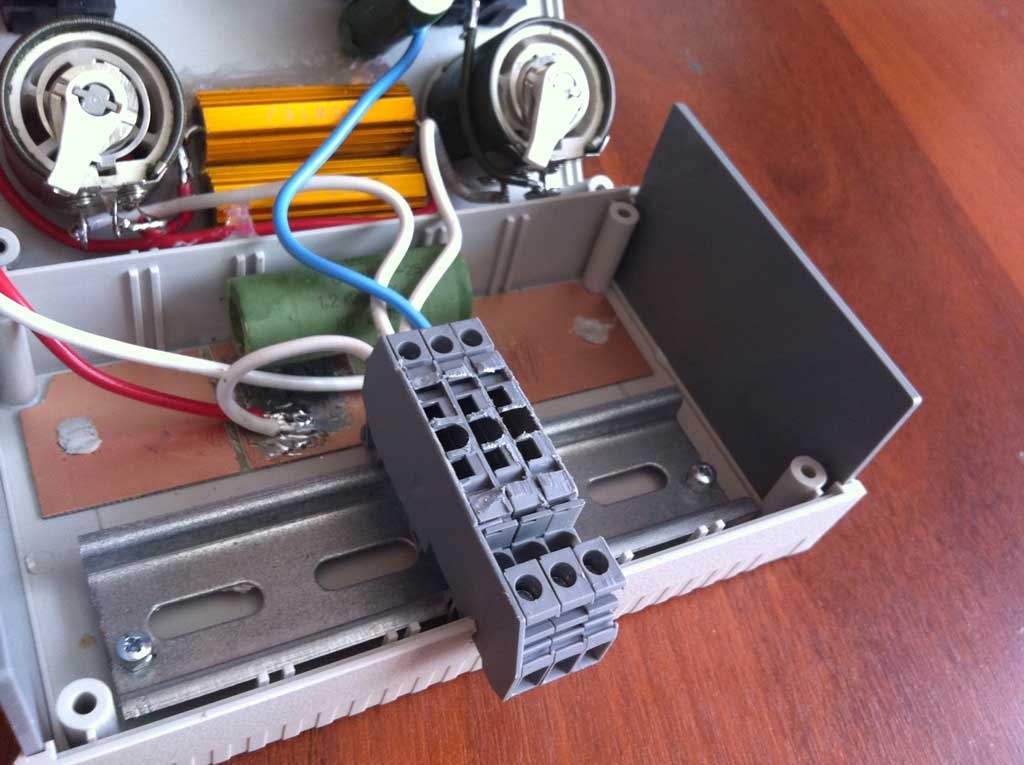

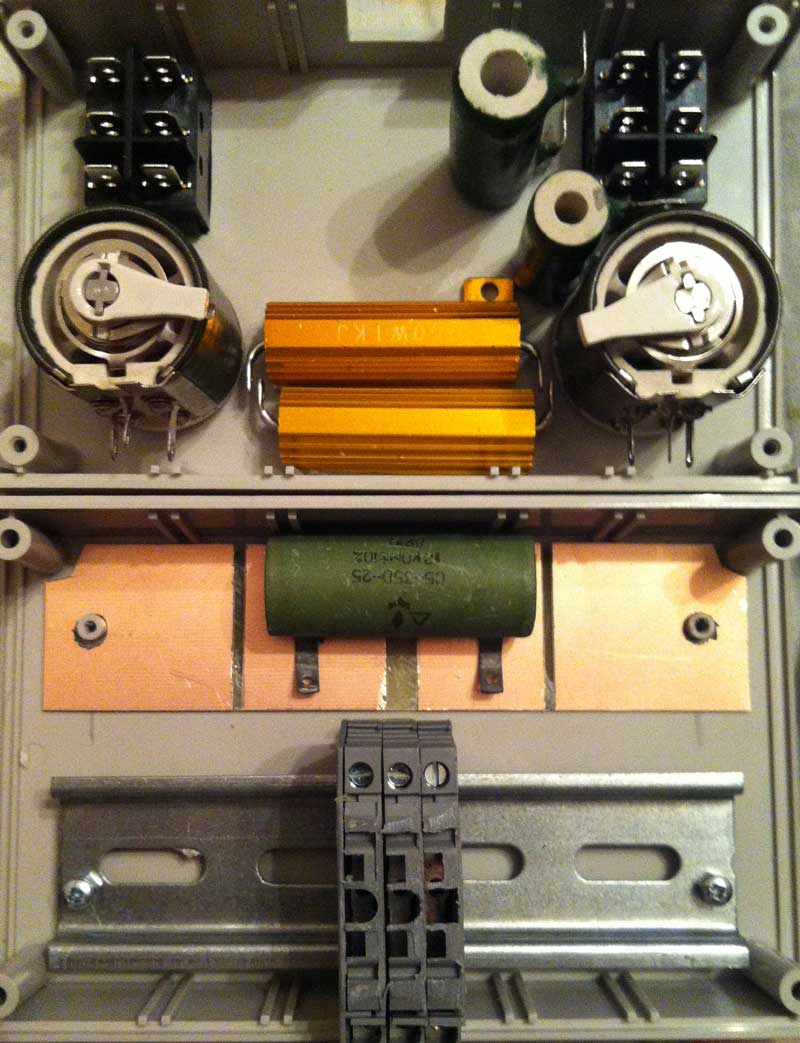

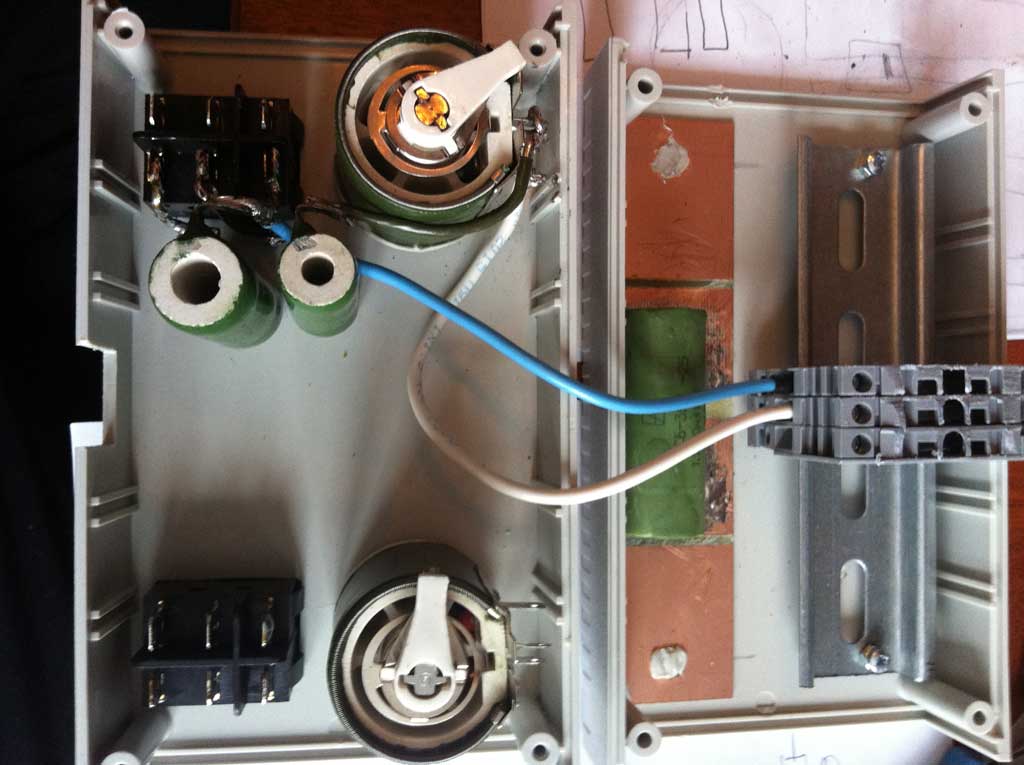

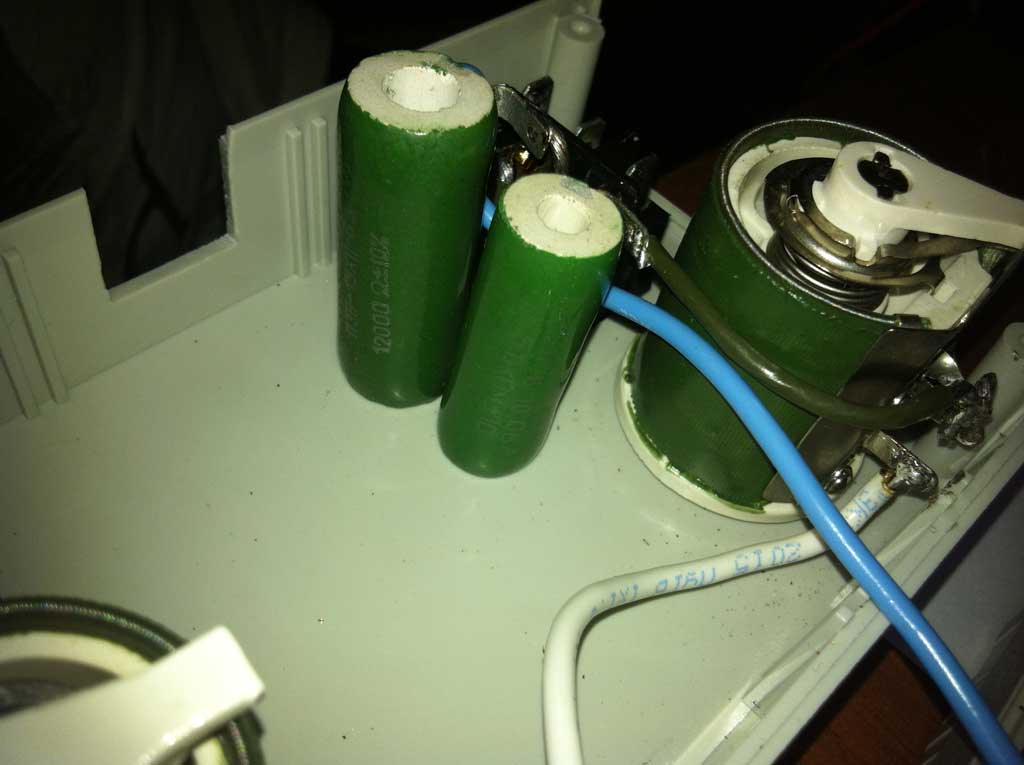

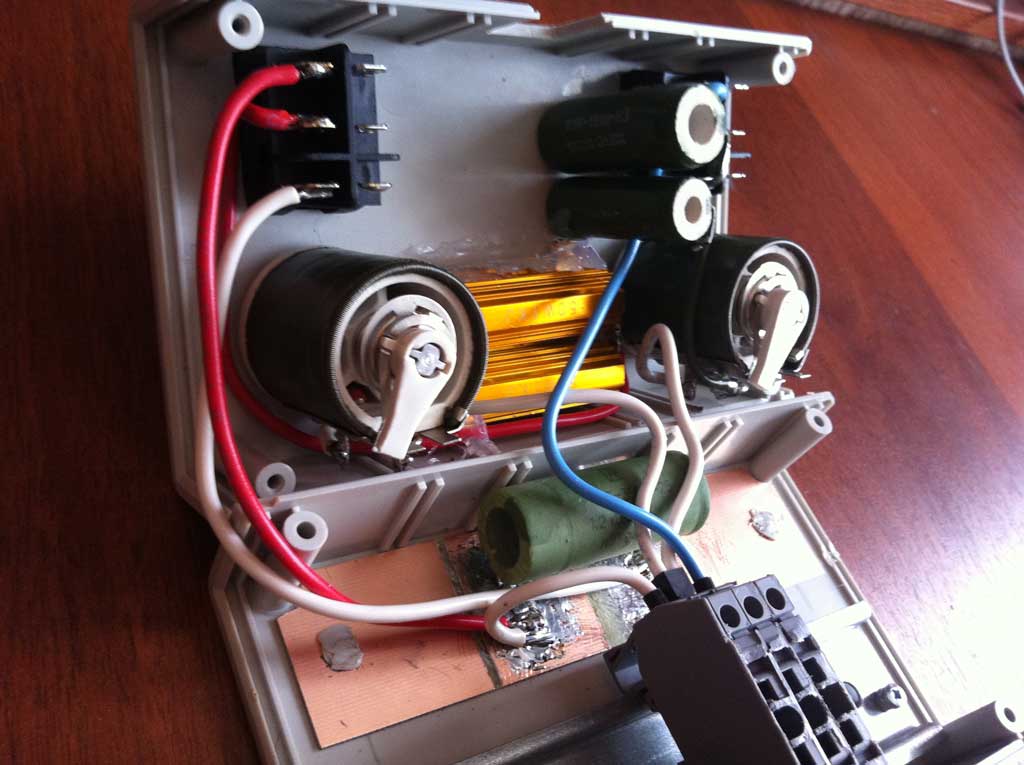

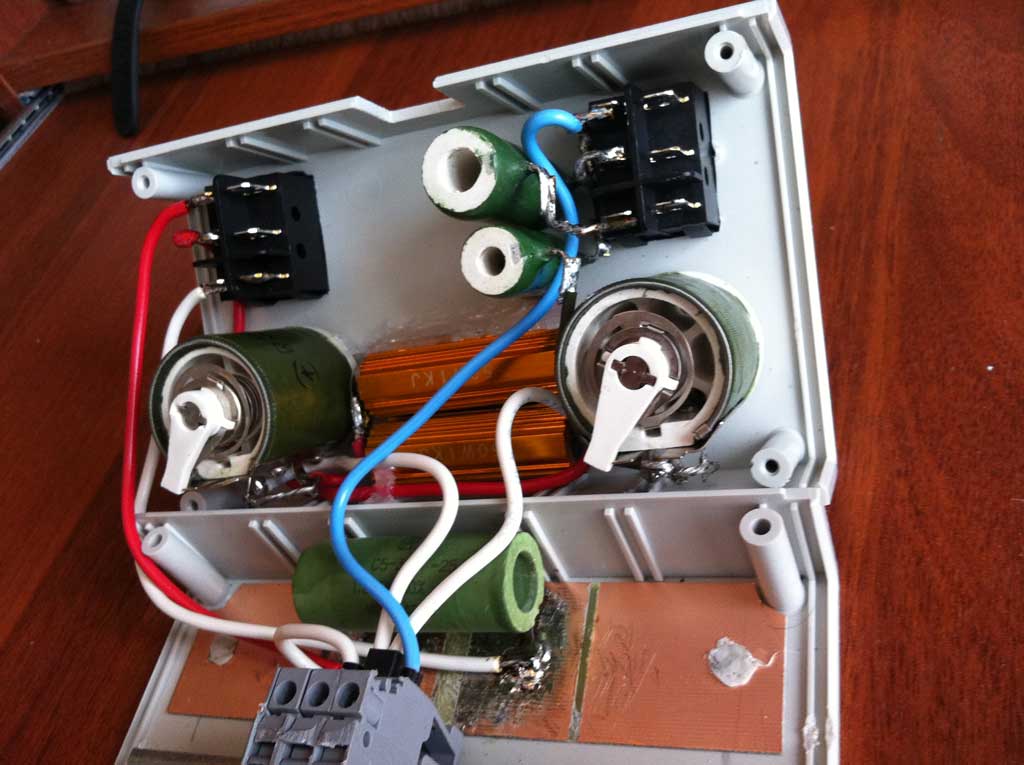

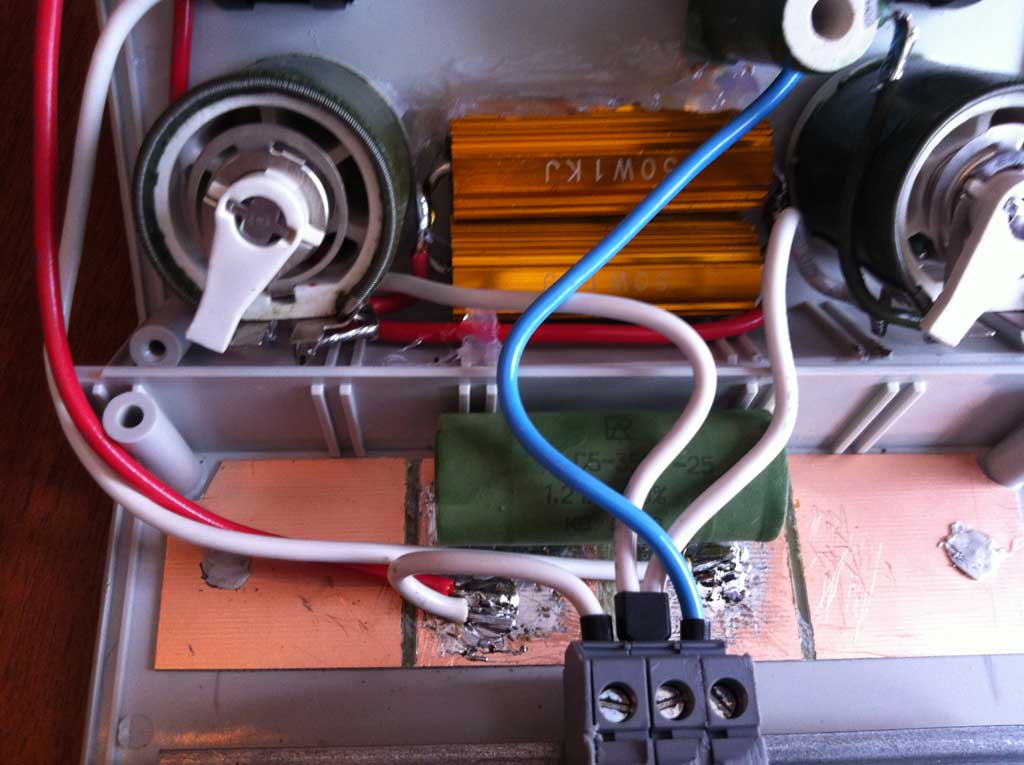

Начал монтаж.
Паял ПуГВ 1,5 квадрата. Соединения с переключателями делал луженым проводом 4 квадрата - так получилось достаточно жестко и не пришлось придумывать дополнительных креплений для постоянных резисторов.
Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

Прибор для проверки УЗО и Диф автоматов током утечки своими руками

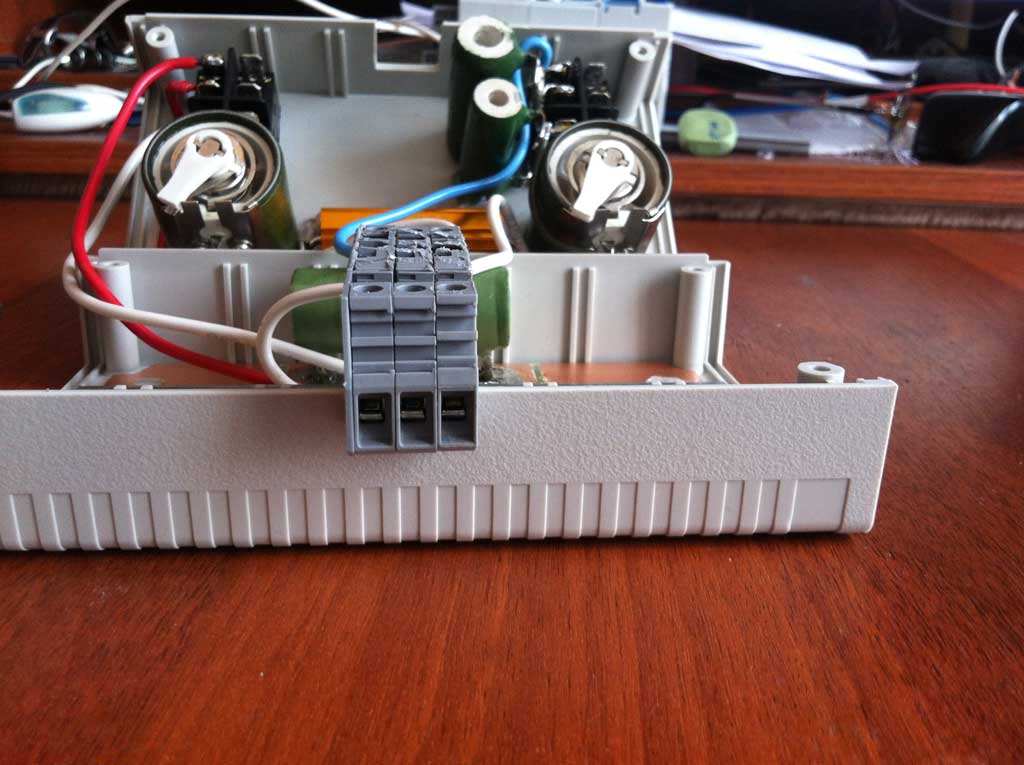

А вот клеммы поближе
Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками

Прибор для проверки УЗО и Диф автоматов током утечки своими руками

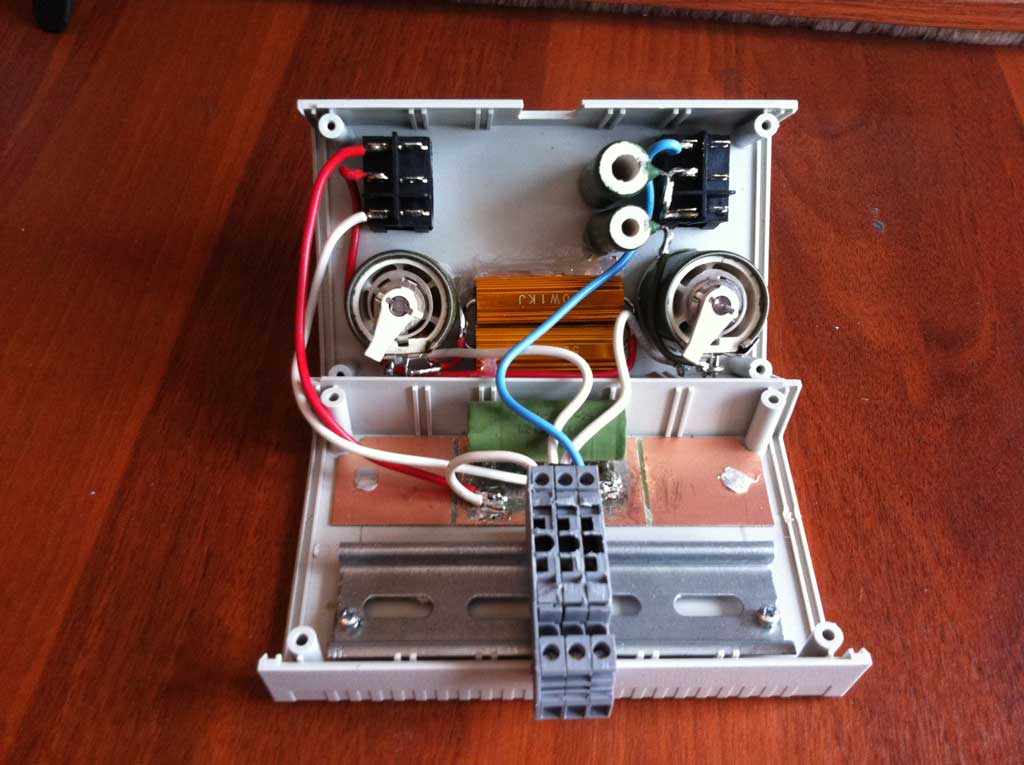

Собрал всю коробку.

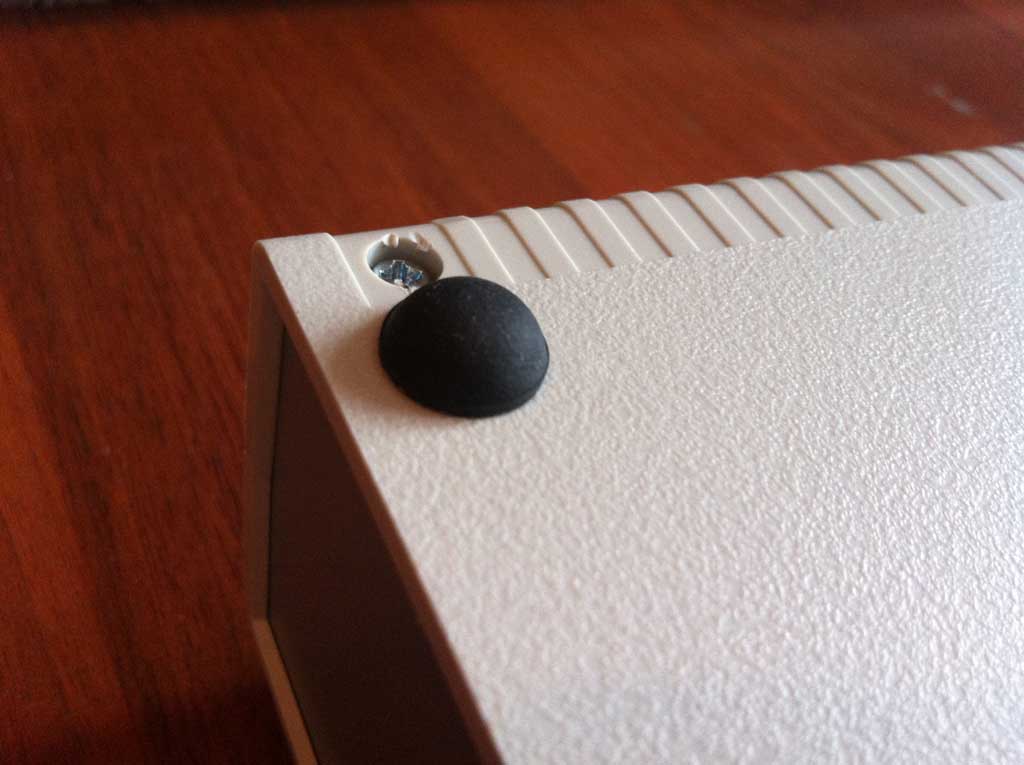

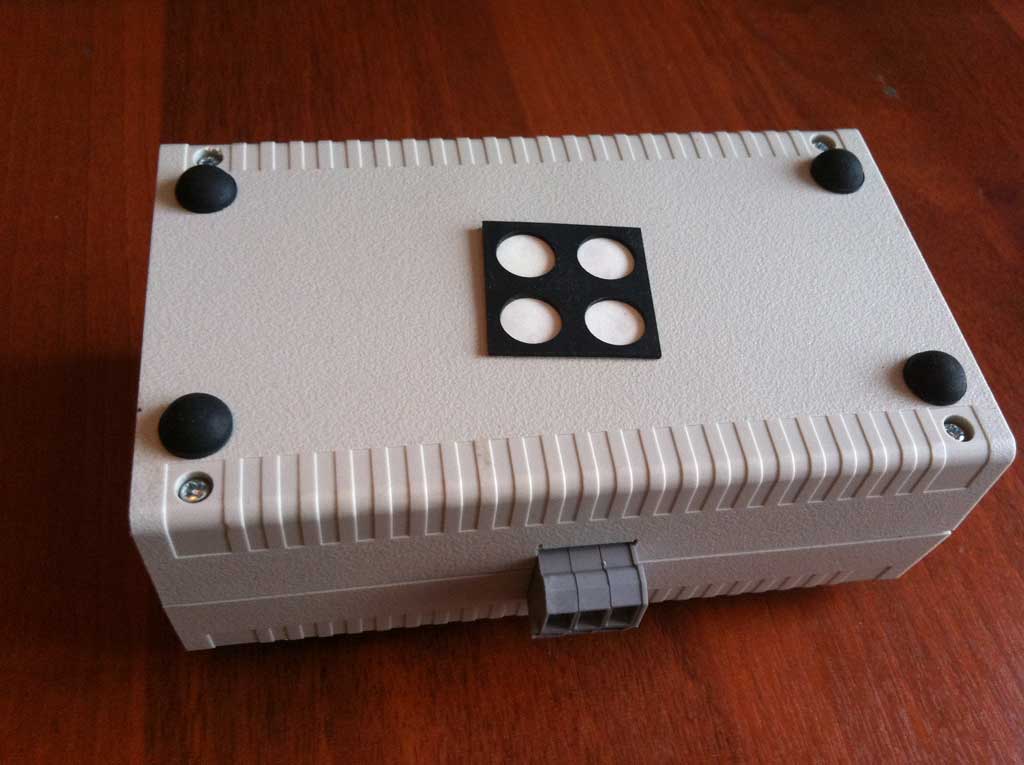

Рядом с шурупами крепления приклеил прорезиненные ножки - они были в комплекте к коробке - получилось очень хорошо - коробка не скользит по столу:
Прибор для проверки УЗО и Диф автоматов током утечки своими руками
Прибор для проверки УЗО и Диф автоматов током утечки своими руками

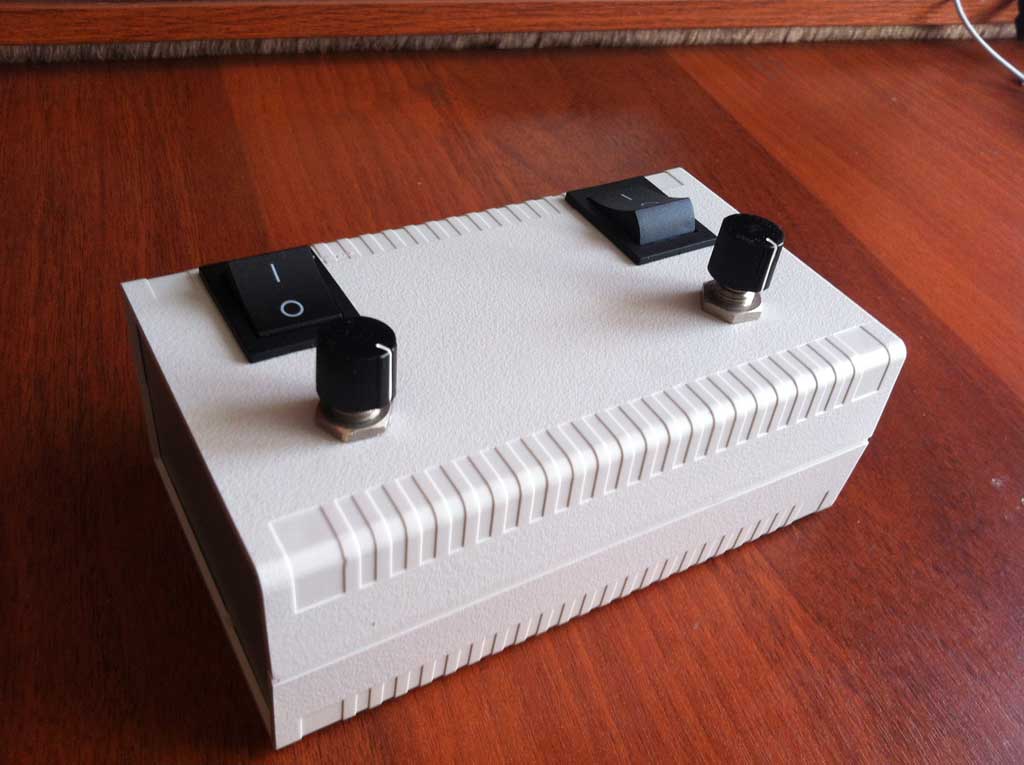

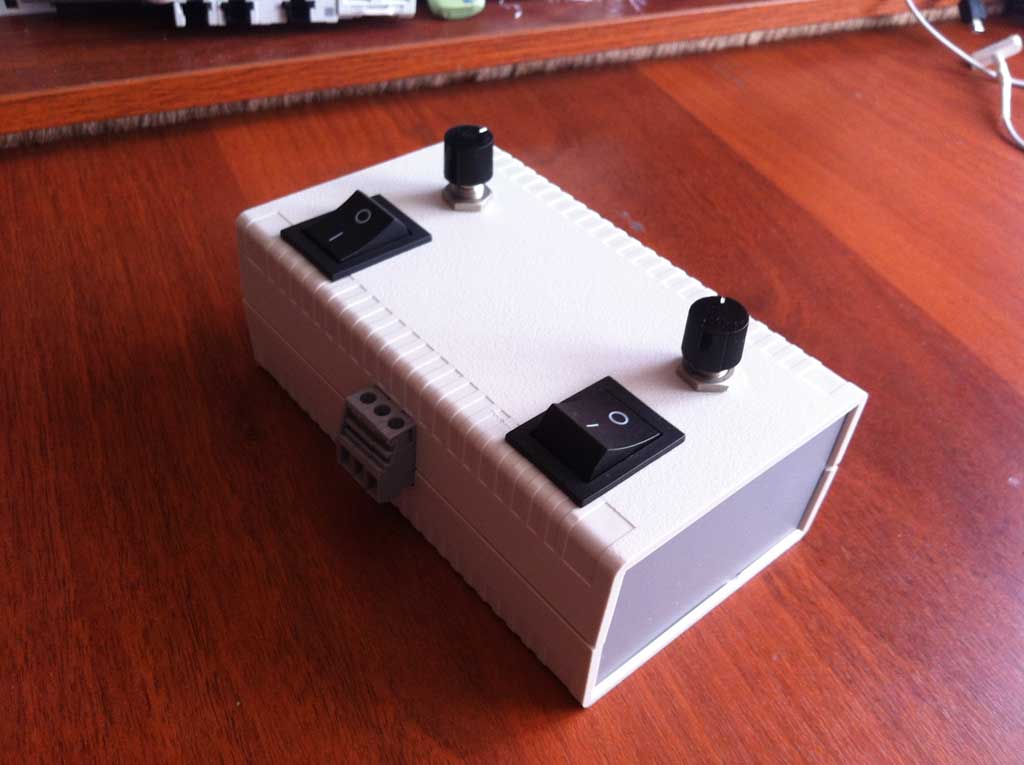

А вот и внешний вид готового устройства. На резисторы временно надел те ручки которые были. Потом наверное поменяю на другие.
Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками


Также в дальнейшем сделаю надписи на бумаге под ламинатом - где какой выключатель и за что отвечает. Также планирую сделать шкалу для каждого из резисторов и нанести на нее значения токов для каждого из режимов.

Сейчас логика такая (если смотреть на коробку так, что резисторы находятся к человеку ближе, а выключатели дальше):
Слева диапазон 10-30 mA - выключатель нажат "вперед" - это диапазон 10mA, если выключатель нажать "на себя" - 30 mA.

То же самое с правой частью прибора - выключатель нажат "от себя" - диапазон 100mA, "на себя" - 300mA.

При этом на клеммах среднее гнездо предназначено для "общего" провода, левое - для диапазона 10-30mA, а правое - на 100-300mA.

В дальнейшем протестирую его с амперметром и с АСТРО-ДЕЛЬТА.

Вот как то так...

Наконец то получил заказанный мною АСТРО-ДЕЛЬТА.
С его помощью сделал примерную калибровку для визуального наблюдения тока утечки при проверке УЗО и ДИФ автоматов.
Об этом наверное отдельно статью напишу...

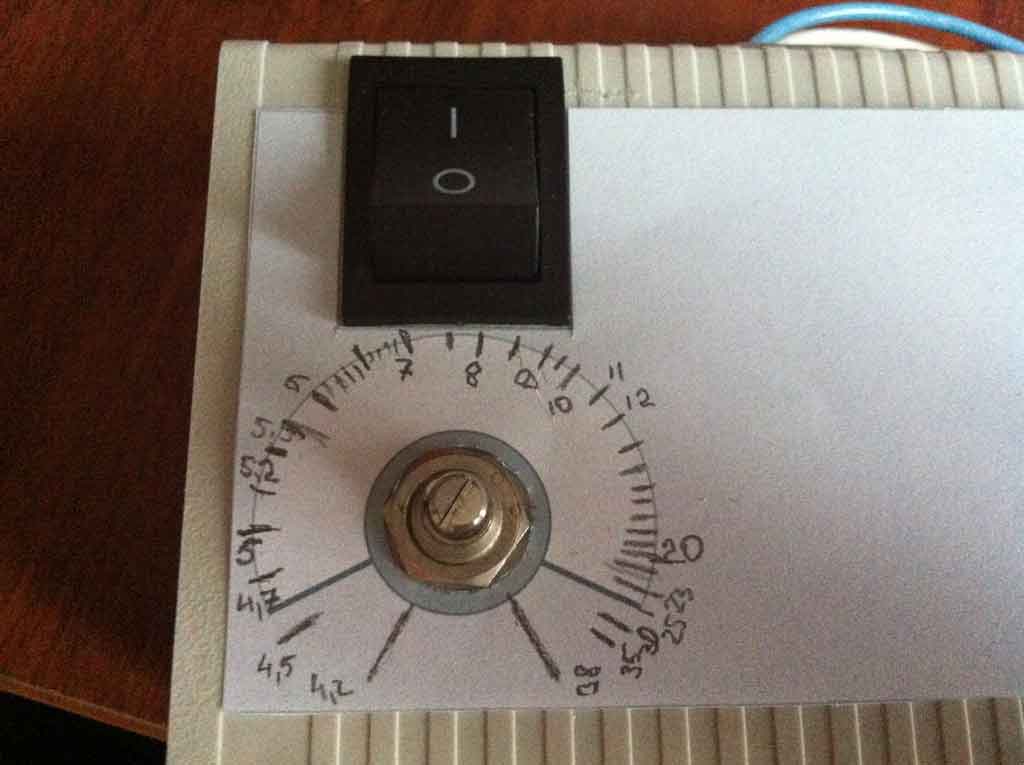

Сначала вырезал из бумаги рабочий трафарет и наложил его на корпус прибора.
Подключил его к АСТРО-ДЕЛЬТА для анализа тока утечки по такой схеме:
Прибор для проверки УЗО и Диф автоматов током утечки своими руками


Увеличивая-уменьшая ток утечки посредством переменного резистора на временной шкале я делал отметки по тем значениям, которые отображались на экране АСТРО-ДЕЛЬТА.
Калибровку сделал для всех четырех шкал-диапазонов: 10mA, 30mA, 100mA и 300mA

Обратил внимание, что АСТРО-Дельта врет в показаниях в пределах от 180mA и выше.
А роинципе по паспорту он должен отображать ток утечки до 200mA, так что "проблемы" с показаниями наблюдаются у самой границы пределов измерений.
Не знаю - это касается только моего экземпляра или так обстоит дело у всех Астро-Дельта.

Впоследствии я сравнил показания отображаемые Астро-Дельта и амперметра UNI-T UT71D который имеет функцию TRUE RMS&
Что могу сказать - показания Астро-Дельта находятся в пределах заявленной погрешности: +/- 5%

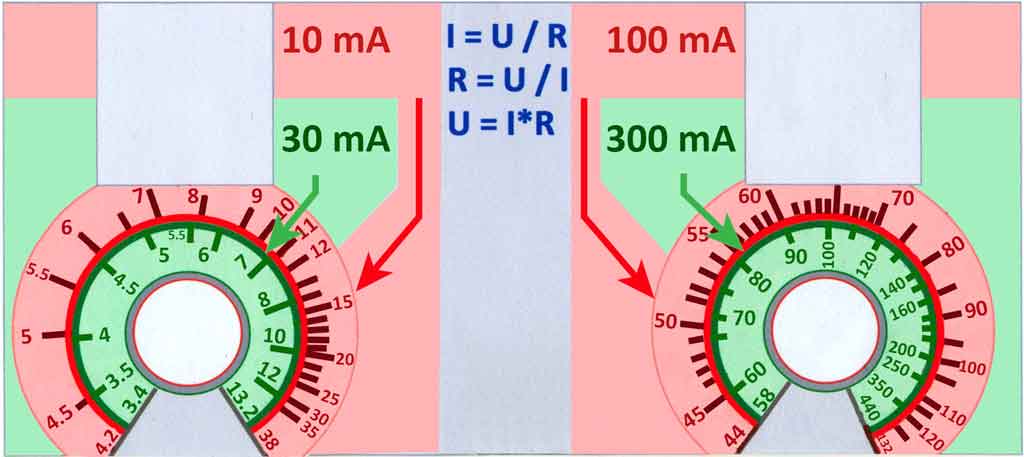

После градуировки я перенес данные на новую шкалу в более цивильном виде.

Прибор для проверки УЗО и Диф автоматов током утечки своими руками

Как впоследствии оказалось при переносе я ошибся с расположением левой шкалы: перепутал месторасположение шкал на 10 и 30 mA,
Потом переделал.
На видео прибор показан с исправленной левой шкалой.

Распечатал на струйном принтере. Хотел сперва заламинировать, но передумал... Поступил попроще - наклеил широкую прозрачную ленту, а собратной стороны наклеил тонкую двухстороннюю липкую ленту.

Обезжирил поверхность коробки и приклеил получившуюся шкалу...

Фото можно посмотреть ниже:

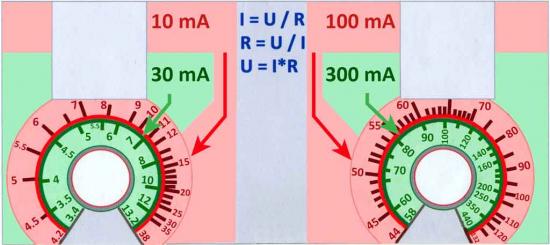

Рабочая шкала градуировки:
Прибор для проверки УЗО и Диф автоматов током утечки своими руками

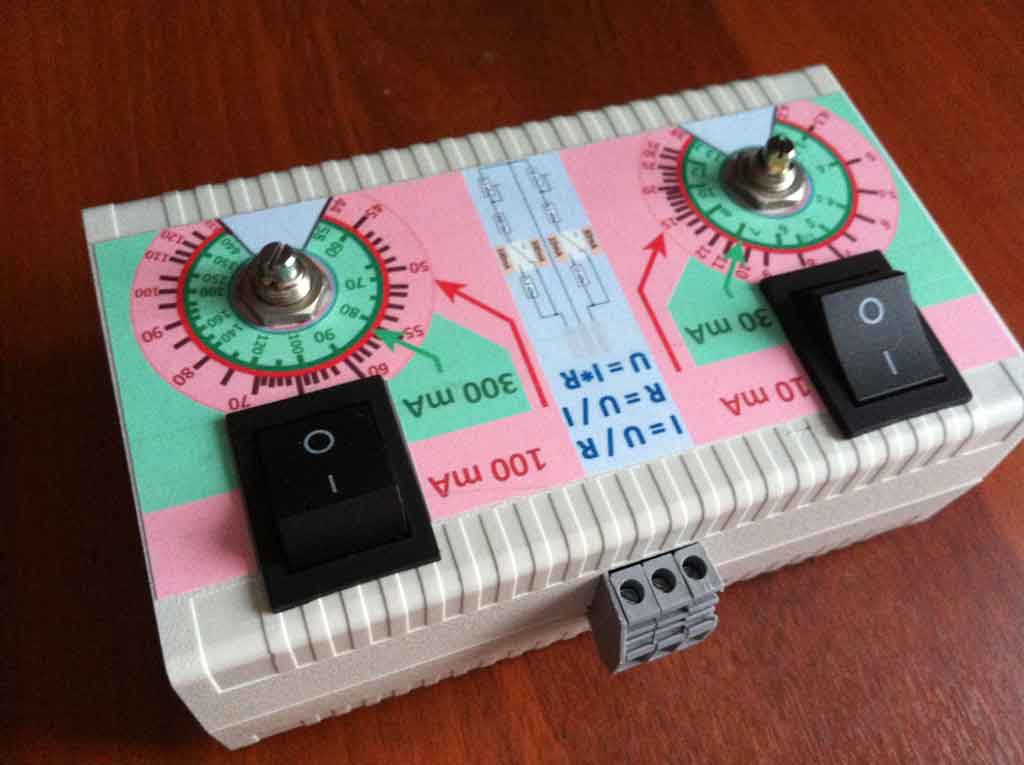

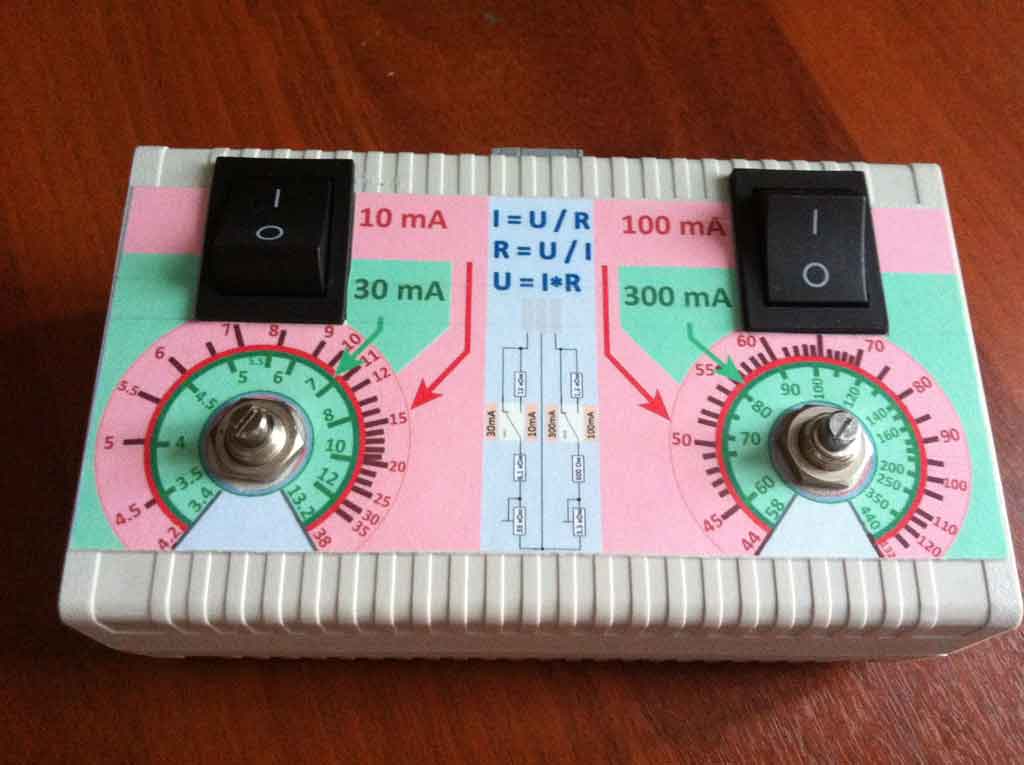

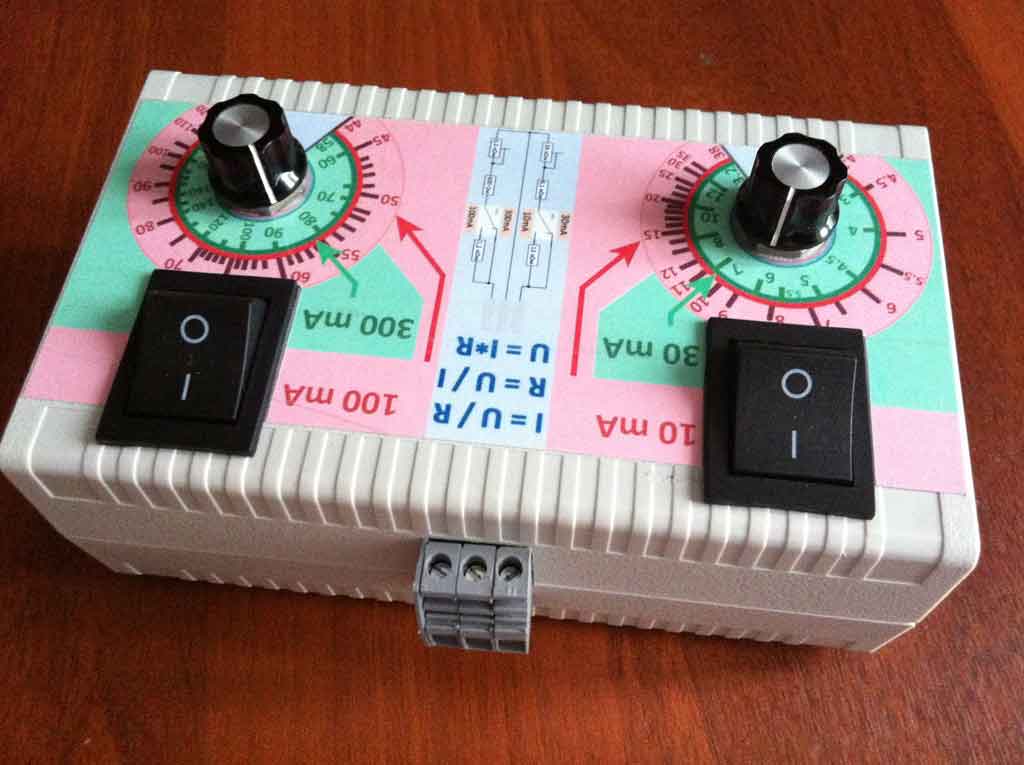

Окончательный вариант получившегося приборчика:
Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками Прибор для проверки УЗО и Диф автоматов током утечки своими руками


Из замечаний после использования прибора и в процессе градуировки:
В диапазоне токов утечки 10 - 30 mA никаких нареканий нет: прибор можно оставлять подключенным длительное время.

В диапазоне токов 100mA - наблюдается терпимое нагревание резисторов.

В диапазоне токов 300 mA наблюдается довольно сильное нагревание переменного резистора в диапазоне токов от 160 mA и выше.
Длительное время лучше не работать. По хорошему надо увеличивать мощность переменного резистора до расчетной мошности постоянного резистора.

Однако в бытовых условиях для проверки УЗО на ток 300mA времени хватит вполне.


Вот видео по использованию прибора для проверки шести УЗО/ДИФ автоматов:



В результате проверки данные по срабатываниям получились такие:
- УЗО 16А 10mA - 5,5mA
- УЗО 16А 10mA - 6,8mA
- ДИФ 16А 30mA - 22mA
- ДИФ 10А 30mA - 23-24mA
- УЗО 16А 100mA - 72mA
- УЗО 16А 300mA - 180mA

Потом проверю его прибором Астро-Дельта и true мультиметром.
