UNI-T UT71D + Астро-Дельта в проверке ДИФ автоматов в режимах АС и АС+DC

Дачник

15-02-2016, 12:40
Просмотров: 1290

К предыдущей статье по "Астро-Дельта" публикую еще пару видео по проверке ДИФ автоматов от Астро-УЗО.
Конкретно проверяю такой список ДИФ автоматов:
- 10A 30mA
- 16A 30mA
- 20A 30mA
- 25A 30mA - 5 шт

Проверку осуществляю по АСТРО-ДЕЛЬТА и одновременно отслеживаю токи по мультиметру UNI-T UT71D используя функцию максимальных значений.
Проверка осуществляется в двух режимах мультиметра - АС и АС+DC
Понятно, что данные значения могут отличаться немного из-за погрешности возникающей при изменении сопротивления нагрузки и скорости вращения переменного резистора который для этого используется.
В качестве нагрузки использую рассмотренный ранее "приборчик".

ВИДЕО:

1
В данном случае замер производится True мультиметром UNI-T UT71D в режиме измерения тока AС.



UNI-T UT71D + Астро-Дельта в проверке ДИФ автоматов в режимах АС и АС+DC



2
В дополнение к предыдущему видео в данном случае замер производится True мультиметром UNI-T UT71D в режиме измерения тока AC+DC, т.е. с учетом постоянной составляющей присутствующей в переменном токе.
И сравниваем полученные показания с предыдущими.
Ток утечки также смотрим и по АСТРО-ДЕЛЬТА.

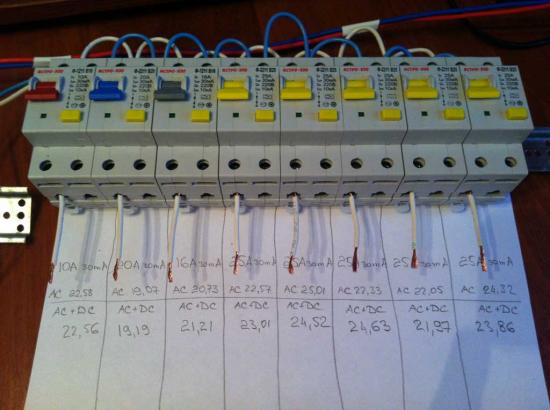

Общие результаты сравнения:
UNI-T UT71D + Астро-Дельта в проверке ДИФ автоматов в режимах АС и АС+DC


В качестве вывода можно сказать, что мультиметр UNI-T UT71D отображает истинные значения в режиме измерения переменного тока в режимах АС и АС+DC достаточно точно.
