При входе в дом мы сразу попадаем в большое помещение предназначенное для кухни.
При возведении коробки дома изначально я еще не знал как будет окончательно организованно помещение для кухни и по этой причине никаких перегородок не делалось.

Планировалось сделать разграничение коридора и кухни в дальнейшем посредством каркасной перегородки.

Перегородку делал толщиной 50мм плюс обшивка с обоих сторон одним листом ГВЛ 12,5мм в итоге толщина перегородки получается 75мм.

На данной перегородке было решено установить выключатель для управления светом на веранде, в тамбуре и в коридоре.
Там же будет установлено переговорное устройство для калитки и управление оной (открытие замка)

Перегородка также будет оканчиваться платяным шкафом.
Чтобы вся конструкция не "гудела" я решил в каркас данного шкафа-перегородки заложить утеплитель из базальтовой ваты толщиной 50мм.

Подвод электрики к выключателям осуществляется стальными трубами о которых было сказано ранее.

В качестве подрозетника для блока выключателей использовалась тройная коробка с гермитичными вводами от Копос Колин купленная в Электромонтаже за 119 рублей (ноябрь 2016 года) - позиция К1022 - оробка KPL 64-50/3LD установочная 212х71х50мм.

Эта коробка не горит как я уже проверял это ранее и не имеет никаких лишних отверстий через которые могла бы собираться пыль.

Для начала я на полу выложил отрезки бруса 50х50 для того, чтобы прикинуть будущее расположение шкафа-перегородки.
Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка


Данные бруски я обработал Неомидом 430, потом промазал снизу клеем и прикрепил к полу шурупами.

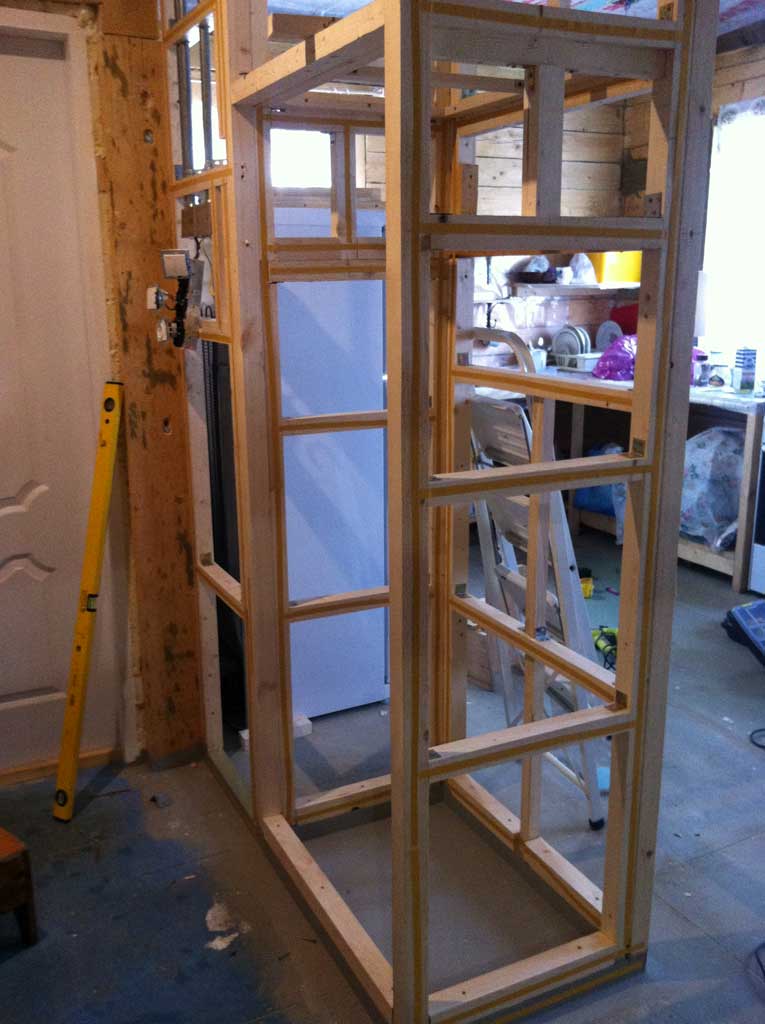

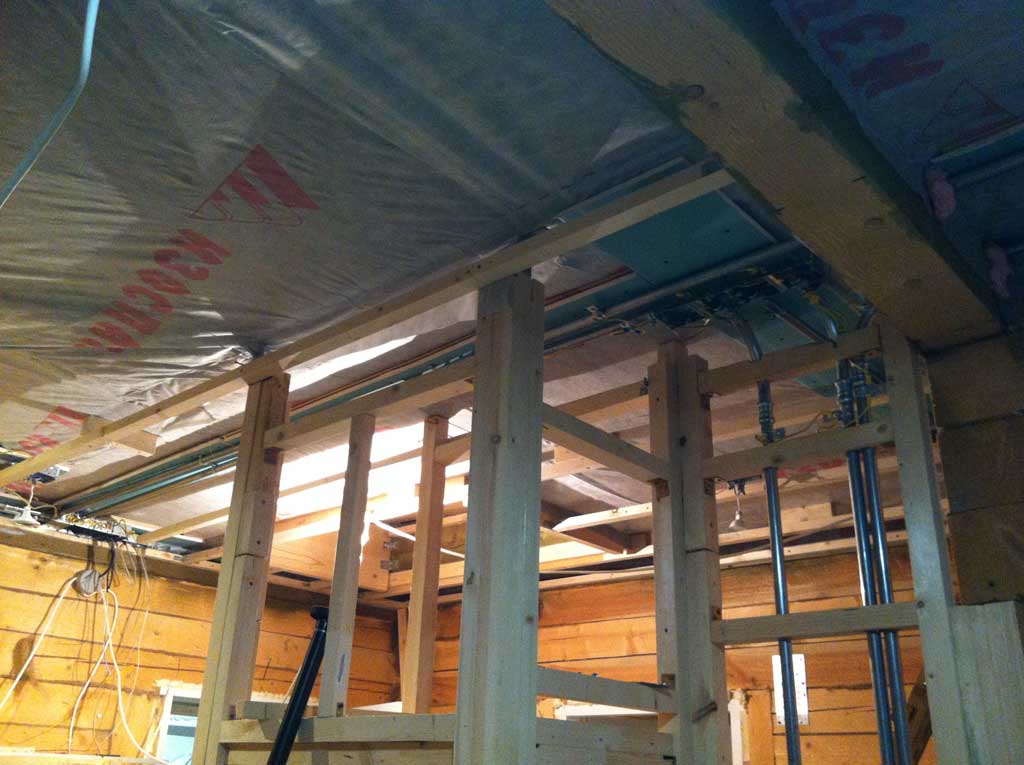

Собрал несущую коробку по уровню. Между собой крепил перемычками из брусков на уголки.

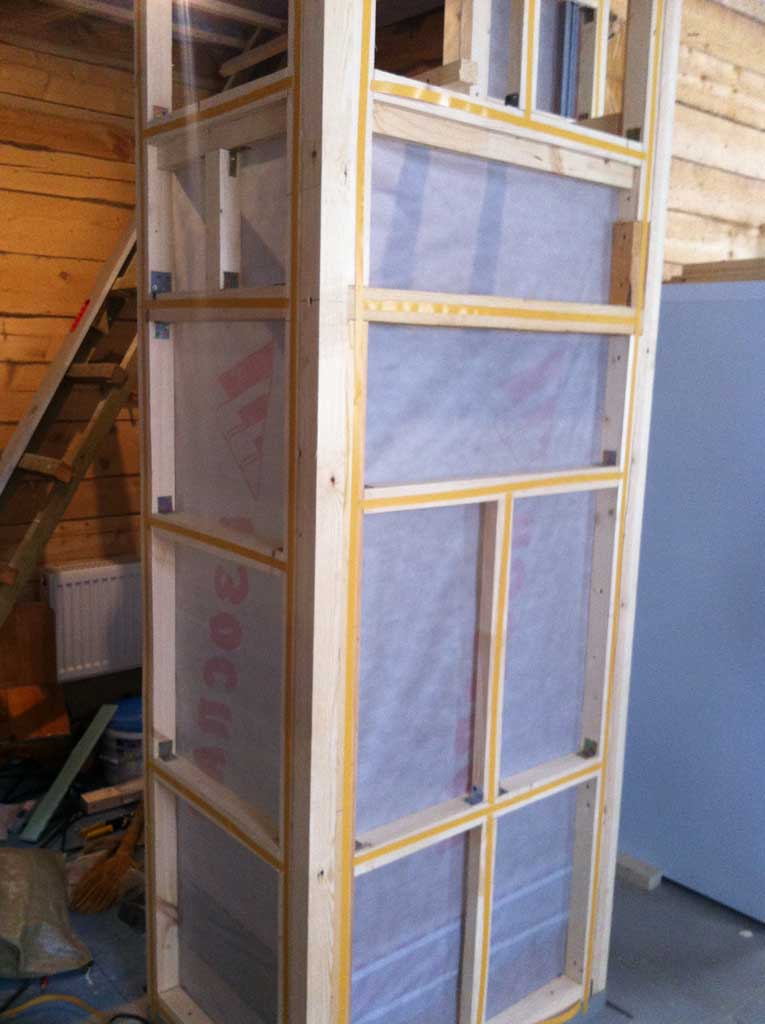

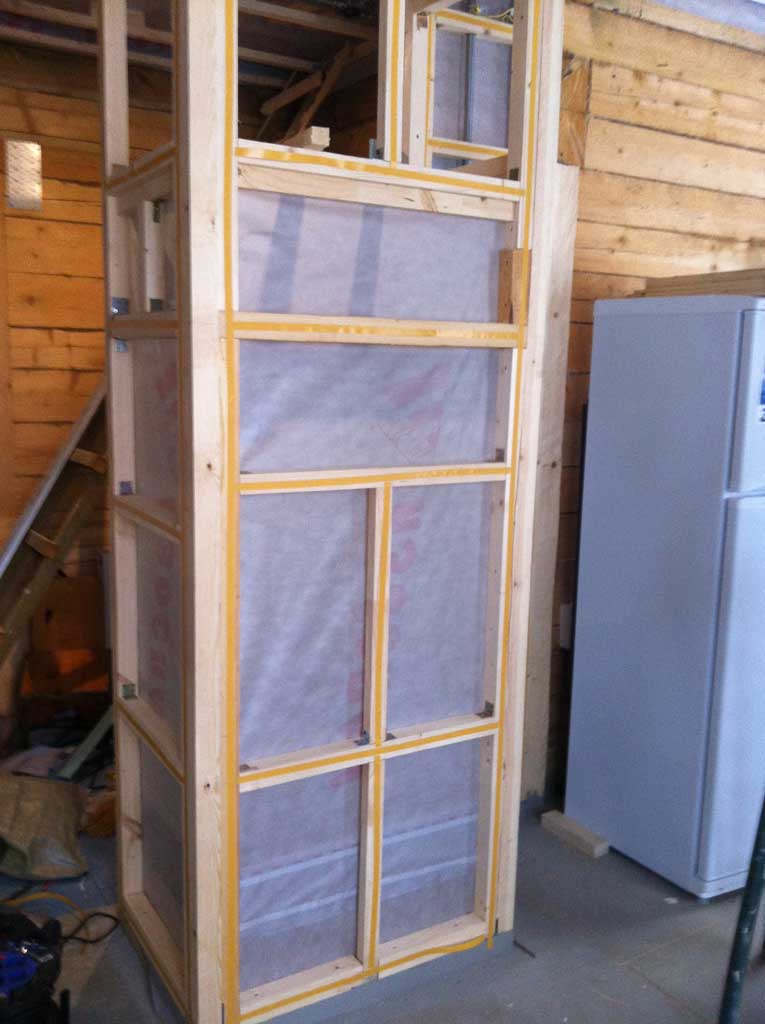

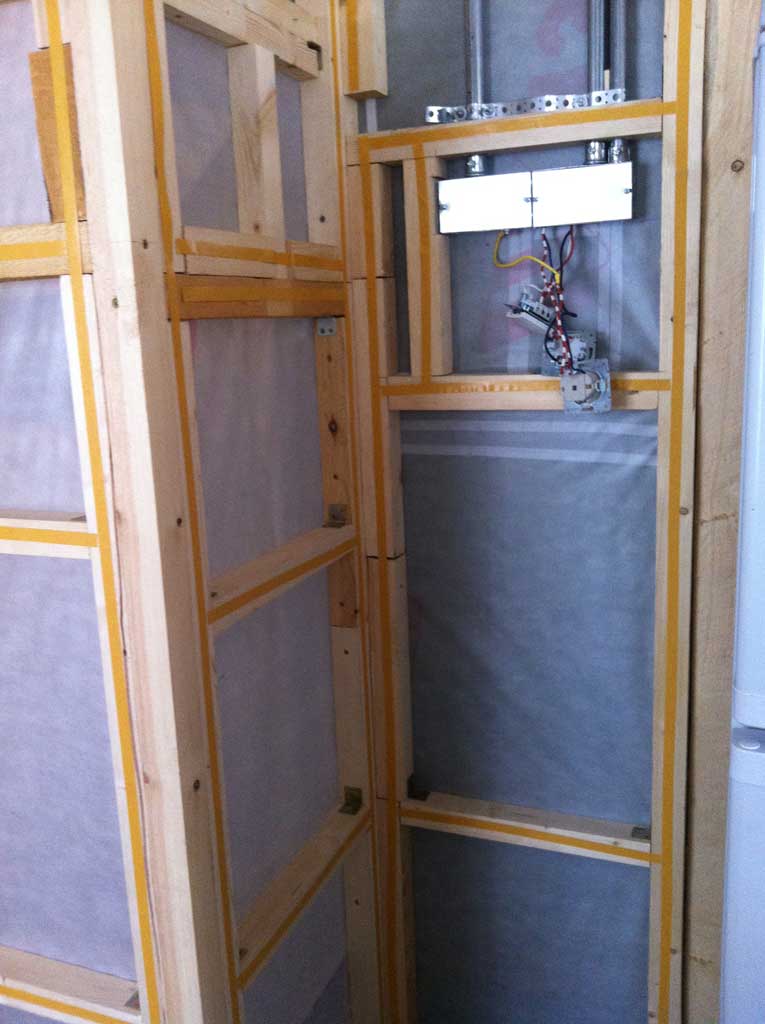

Электростеплером Novus-165 прикрепил к каркасу пароизоляцию Изоспан В. Предварительно на бруски приклеил двухсторонний скотч для пароизоляции.

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

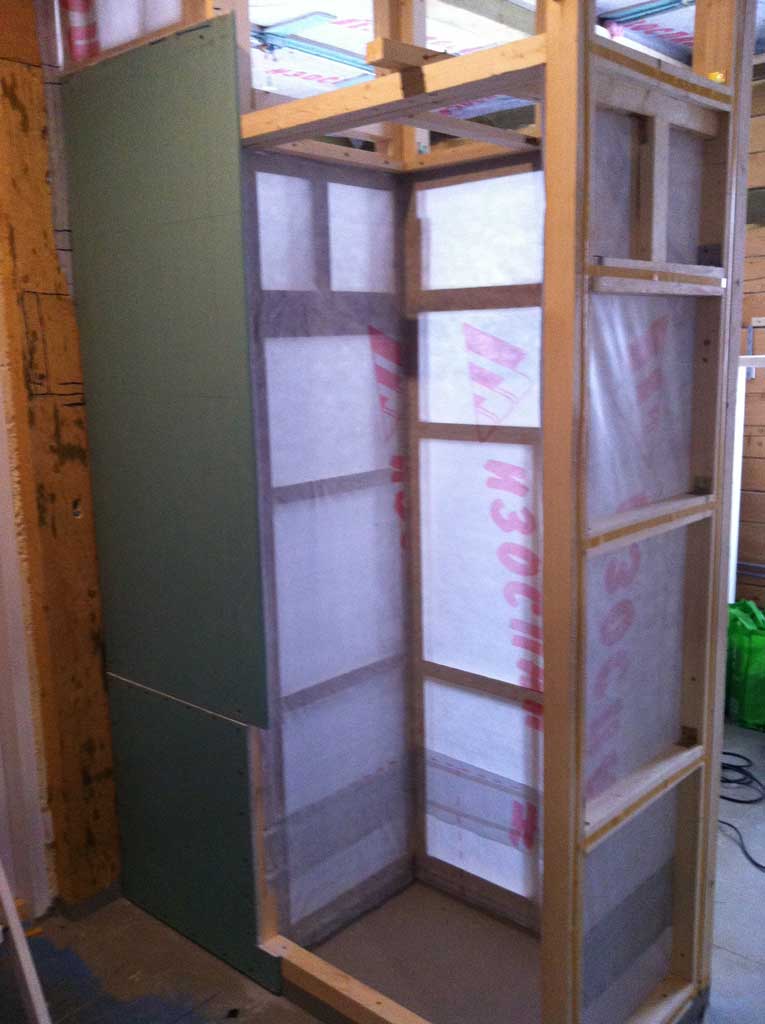

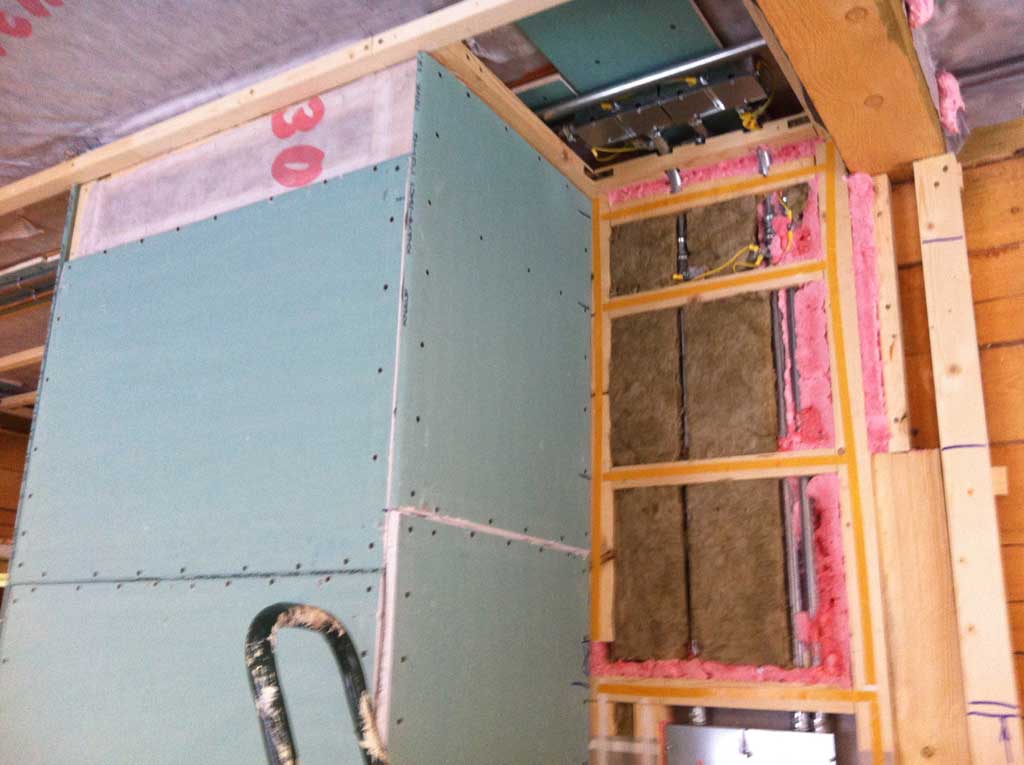

Внутрь ячеек заложил утеплитель из каменной ваты Акустик и также закрыл пароизоляцией по клейкому скотчу.
Получилась достаточно жесткая конструкция шкафа-перегородки.

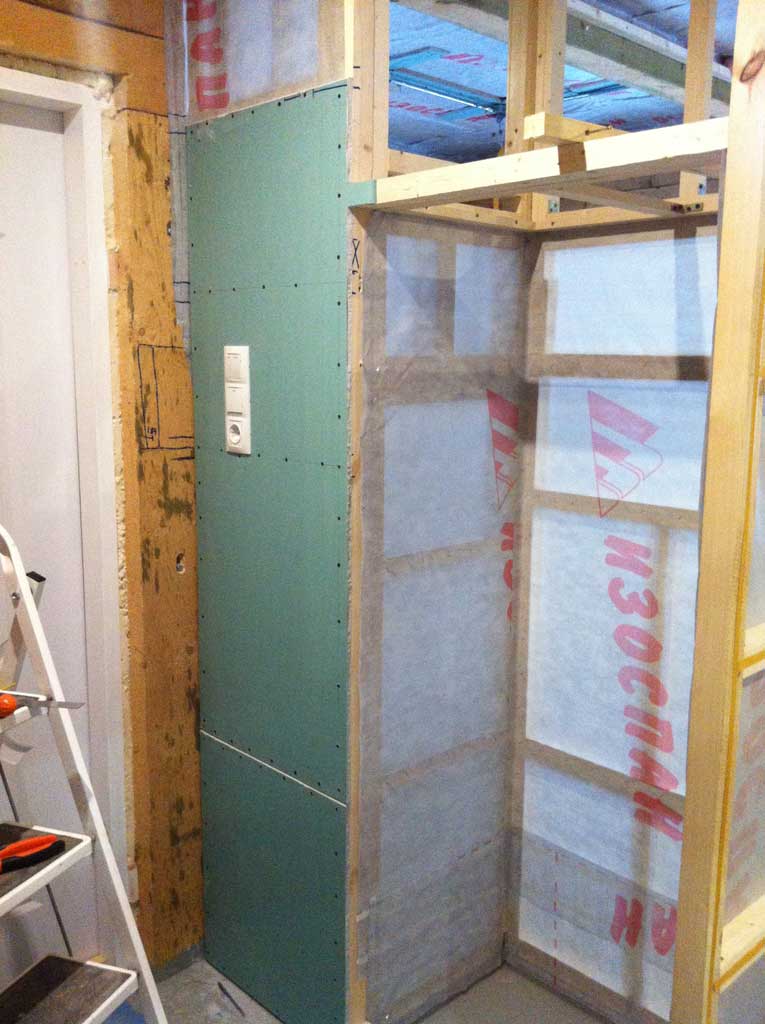

Обшивал конструкцию шкафа-перегородки влагостойкими гипсокартонными листами от Кнауф 1500х600мм.
Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка


В нижней части шкафа сделал дополнительный бортик высотой 5см. В результате получилась высота в 10 см от пола.
Примыкания нижних брусков к полу прогидроизолировал как в внутренней, так и с внешней стороны.

В предполагаемое место установки выключателей света и розетки провер металлические трубы 1/2 через поперечные бруски которые просверлил предварительно перьевыми сверлами.

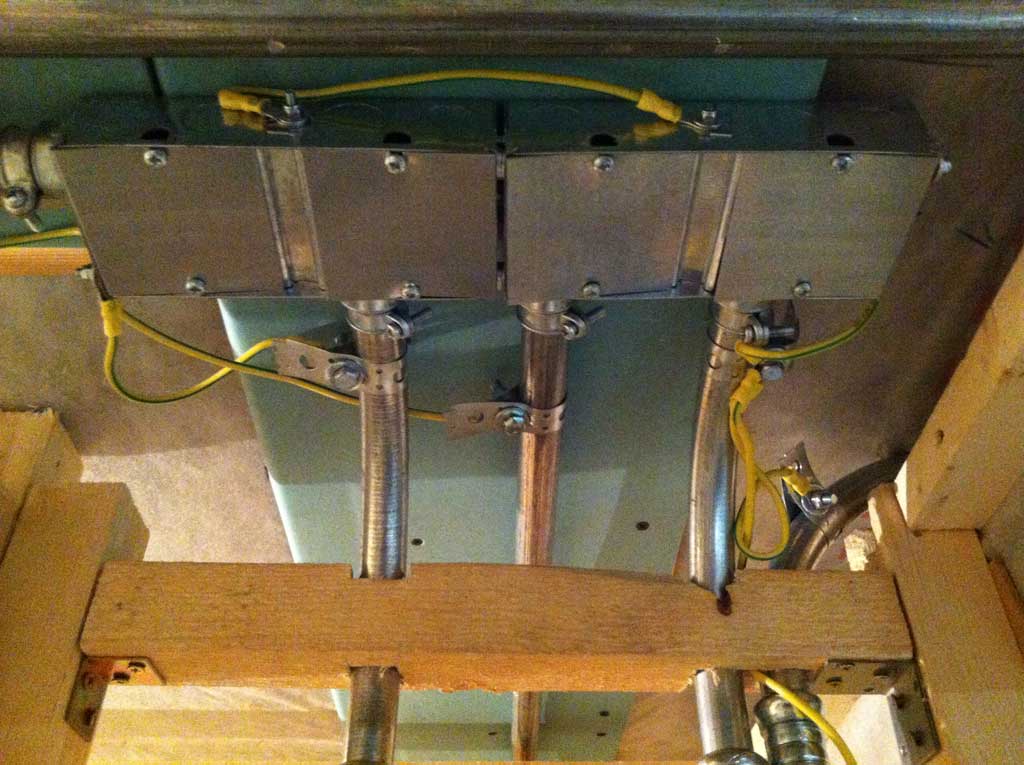

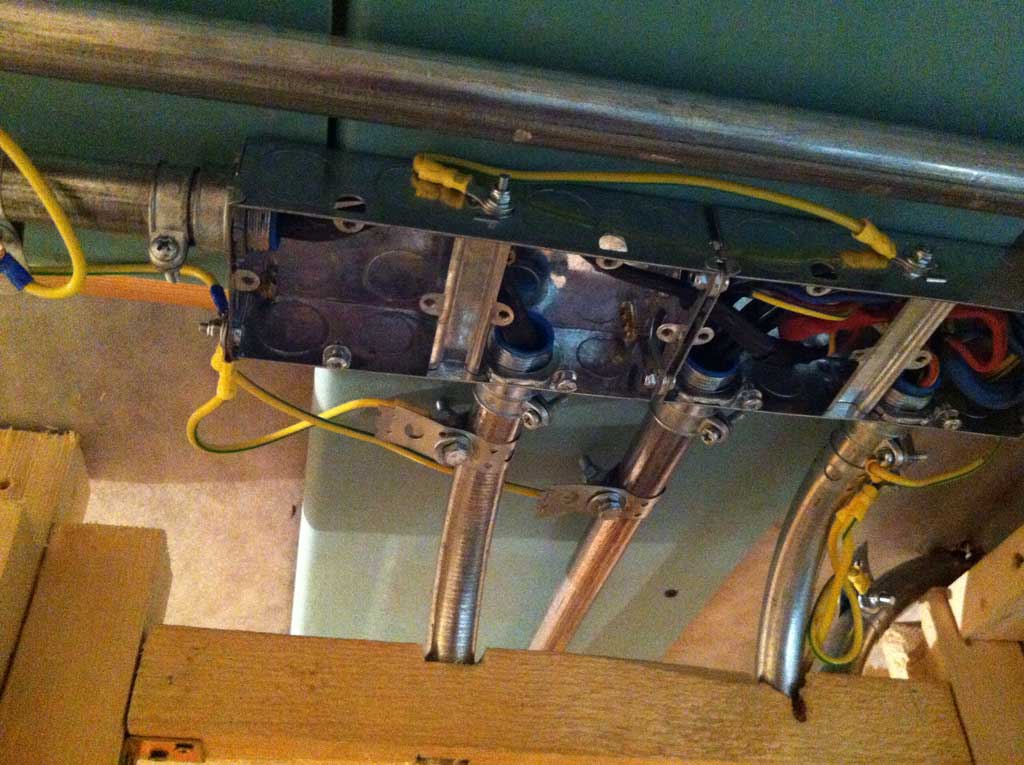

Окончания труб завел в металлические распаячные коробки и протянул кабель. Проверил сопротивление изоляции.

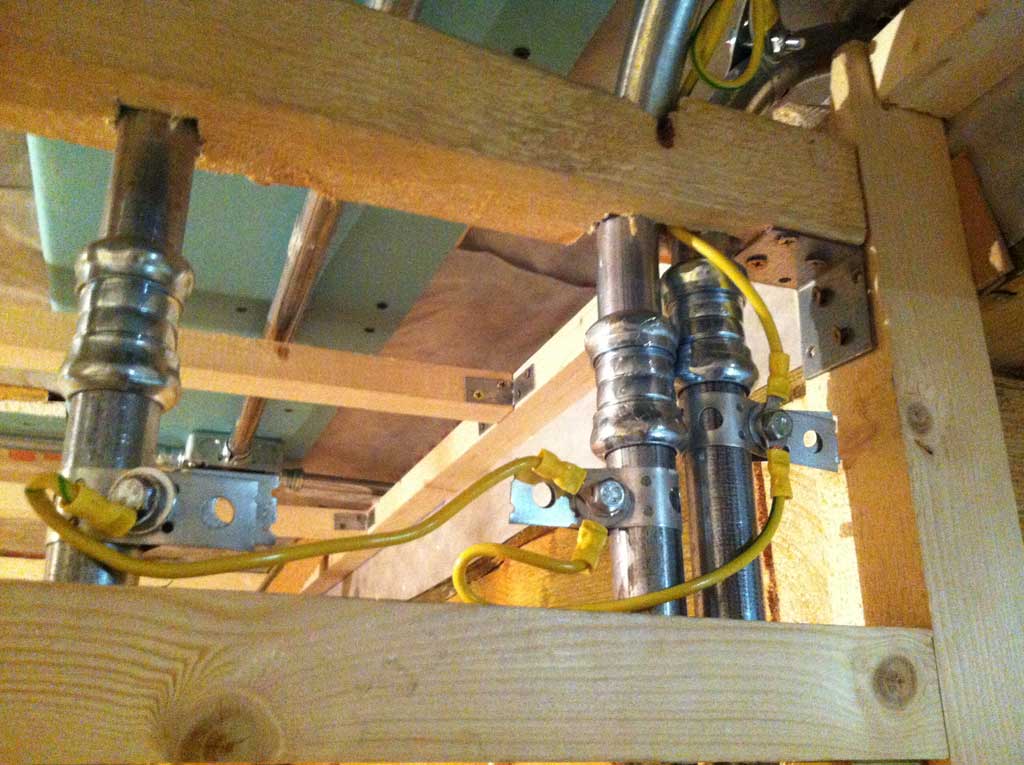

Места стыков труб между собой дополнительно соединил гибкими проводниками. Потом с одно стороны подведу на трубы заземление.

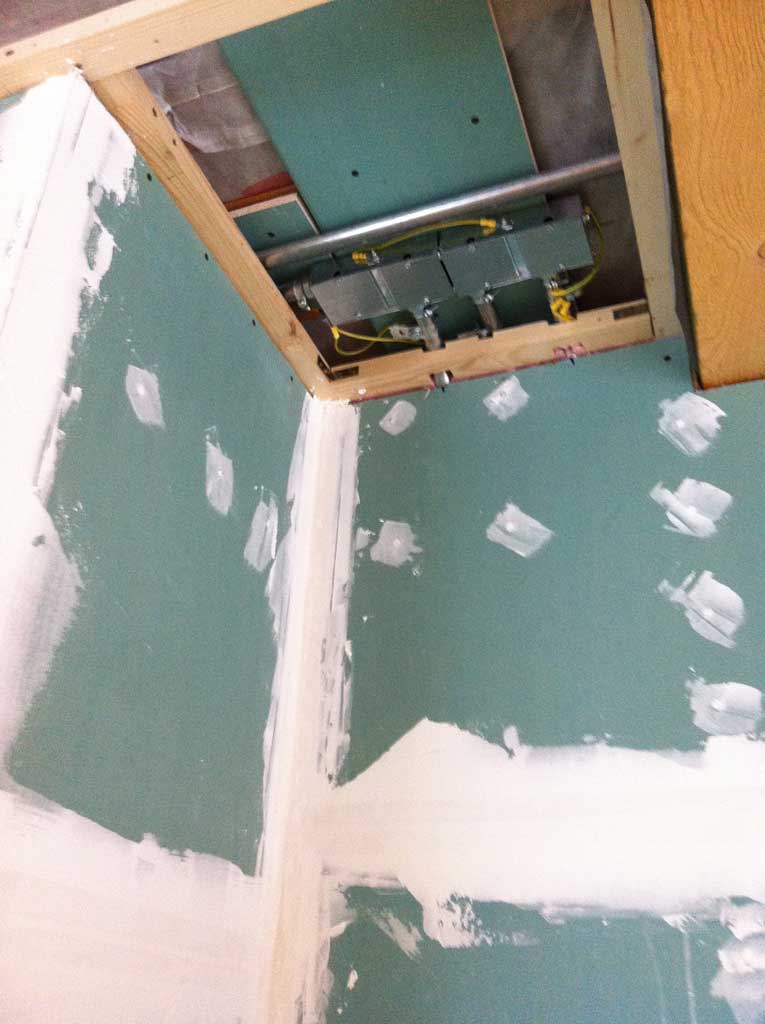

В распаячных коробках которые расположены у потолка все соединения выполнял опрессовкой и потом изолировал двойной термоизоляцией.
Данные коробки закрыл металлическими крышками и в последствии они будут закрыты чистовым потолком. Эти коробки будут необслуживаемыми.

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

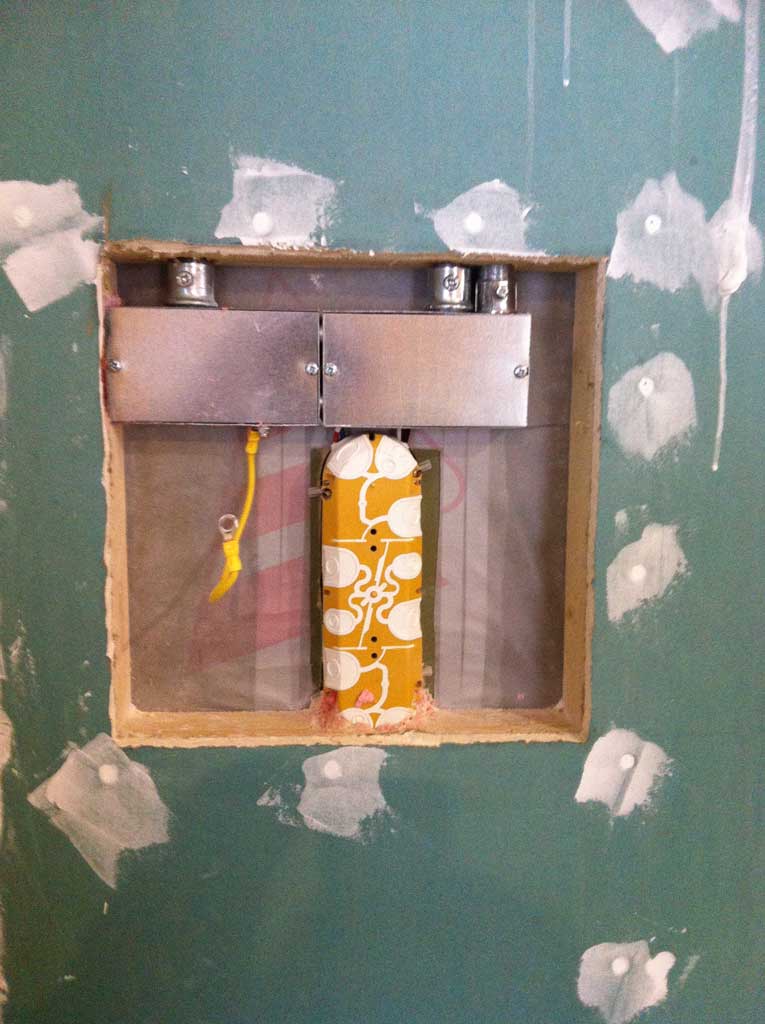

С обратной стороны блока выключателей (со стороны кухни) будет установлен ревизионный металлический люк 300х300 мм для доступа к распаячным коробкам через которые будет впоследствии проложена линия до калитки для управления замком.

В ГВЛ в месте установки выключателей отметил начало блока выключателей и его окончание.
От этих отметок сделал три точки между которыми 71мм.

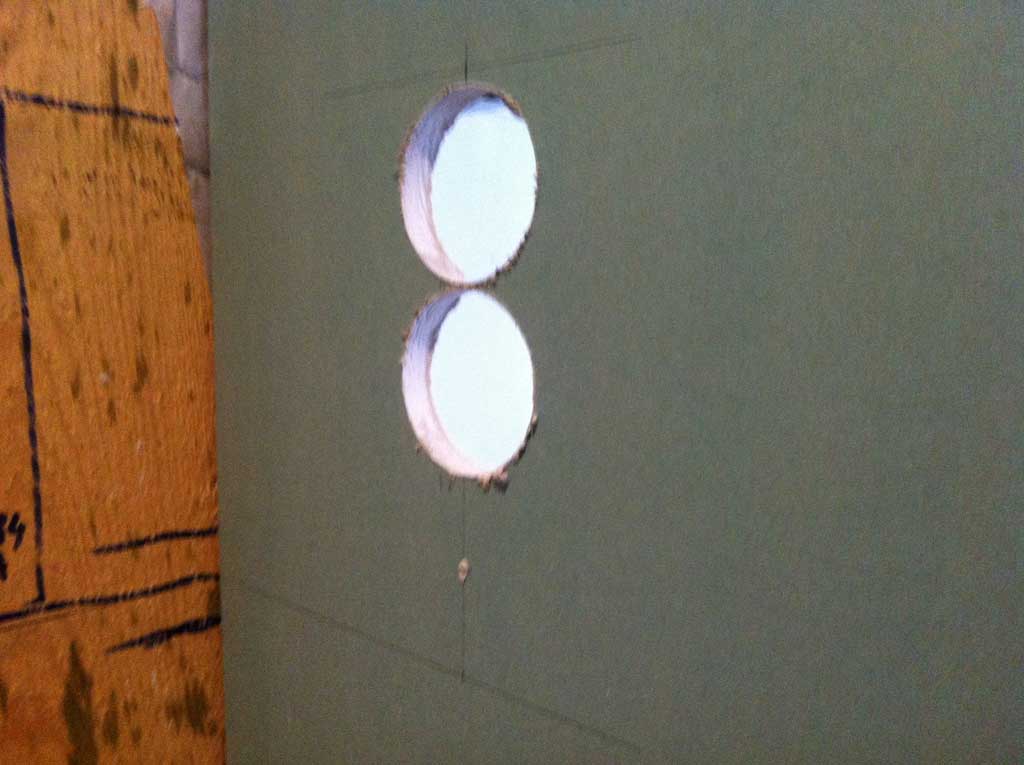

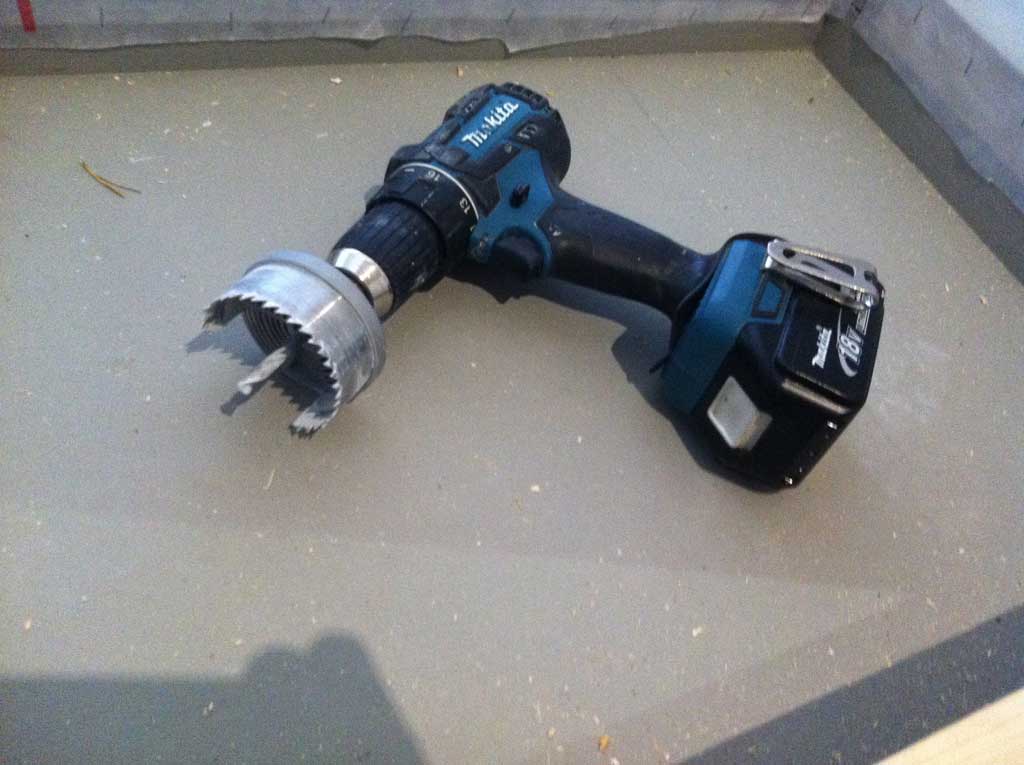

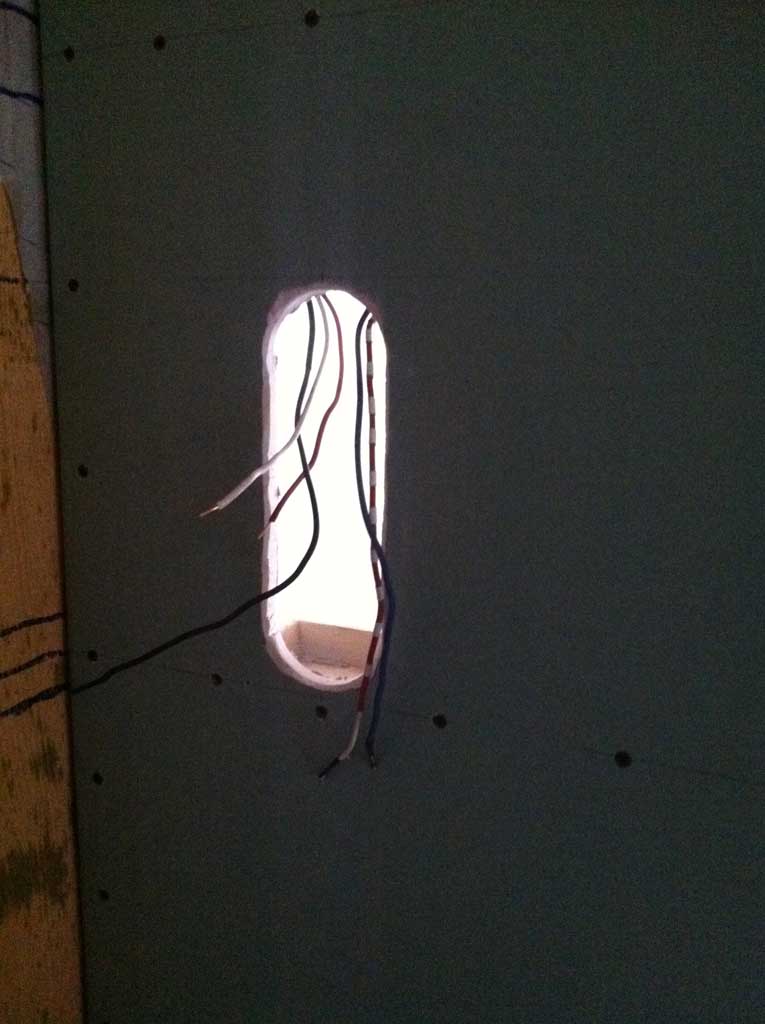

Далее коронкой диаметром 68мм просверлил три отверстия предварительно просверлив намеченные точки сверлом малого диаметра.

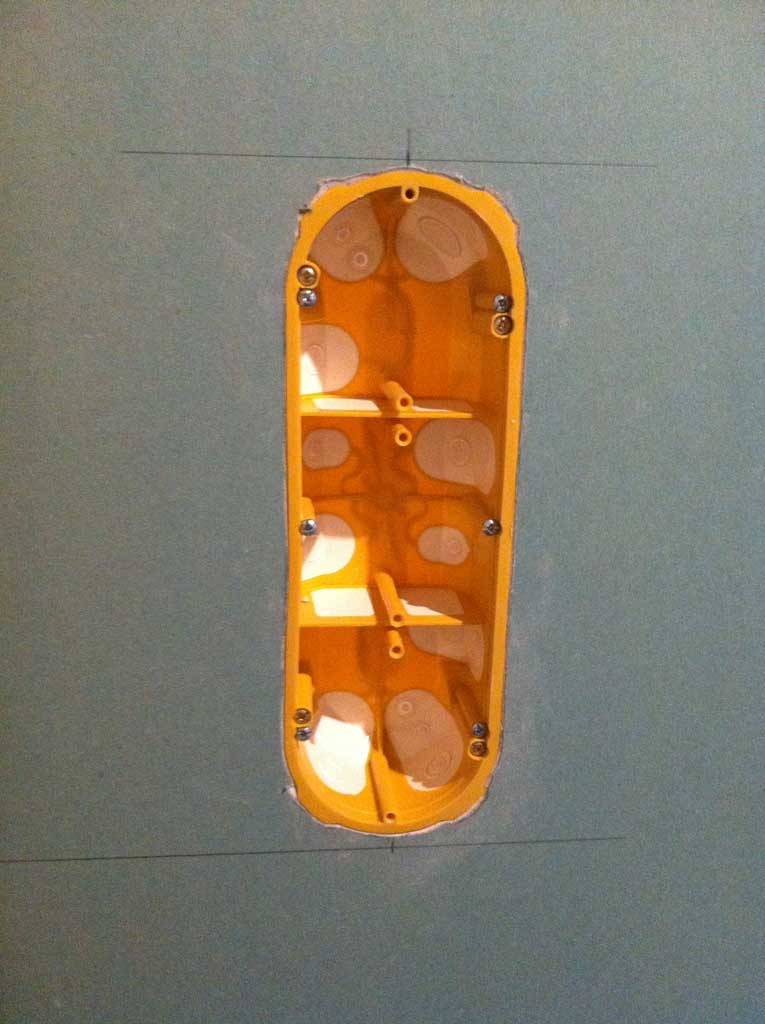

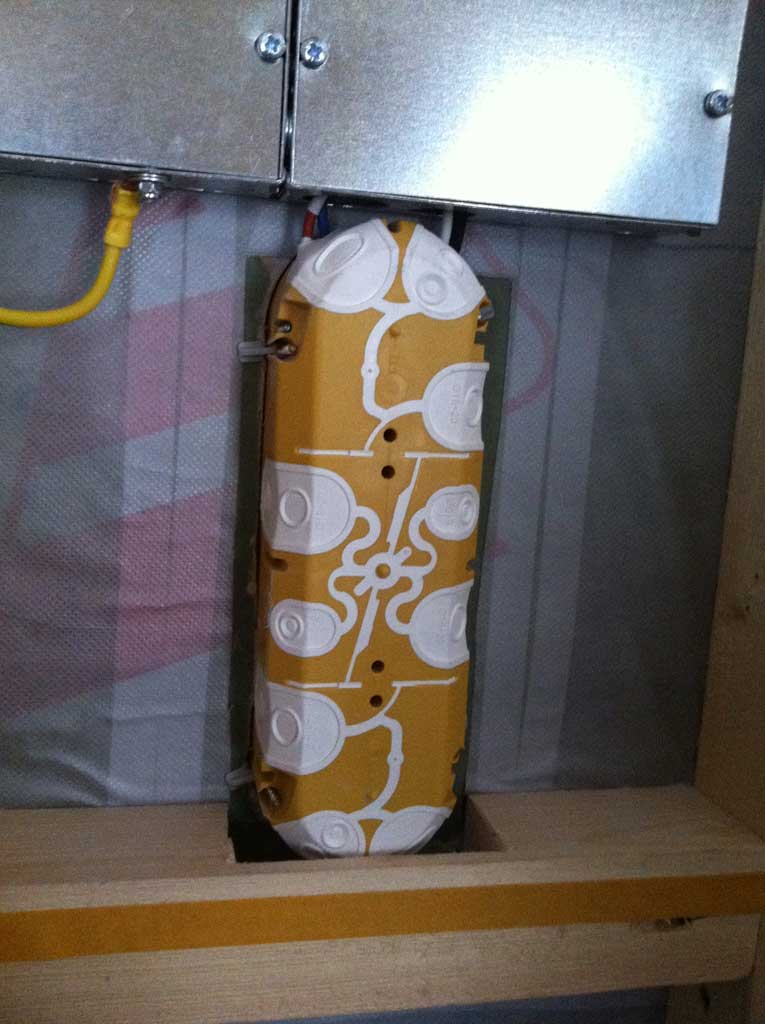

Далее получившиеся отверстия сровнял по размерам установочного пластикового блока от Копос Колин.

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

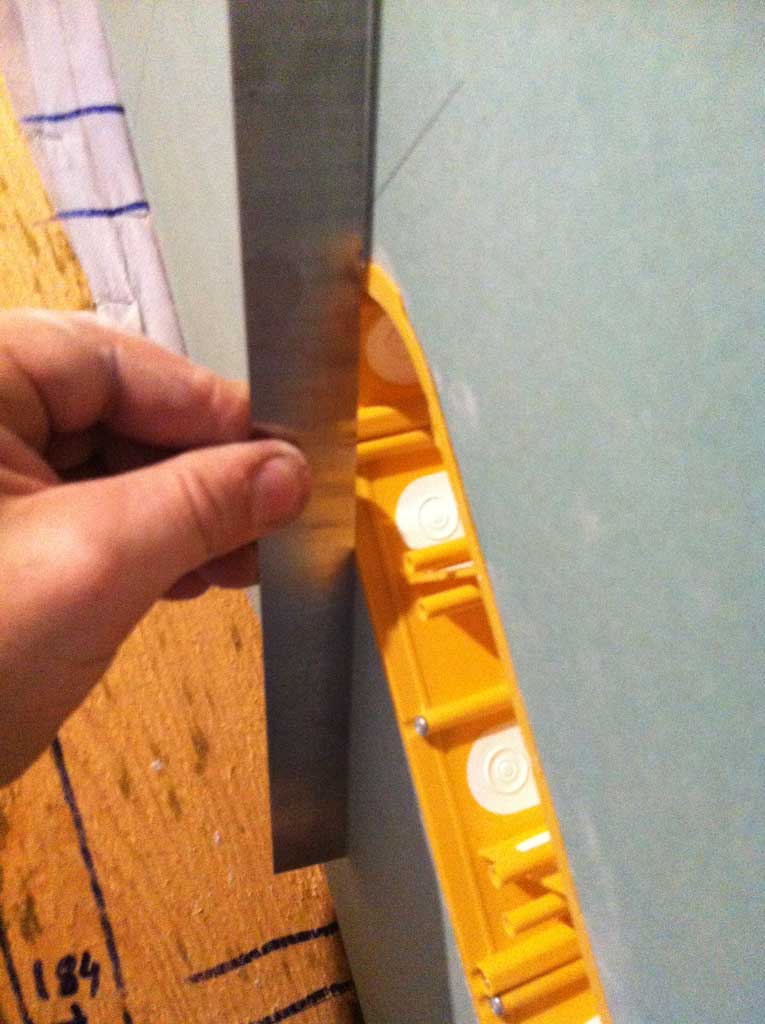

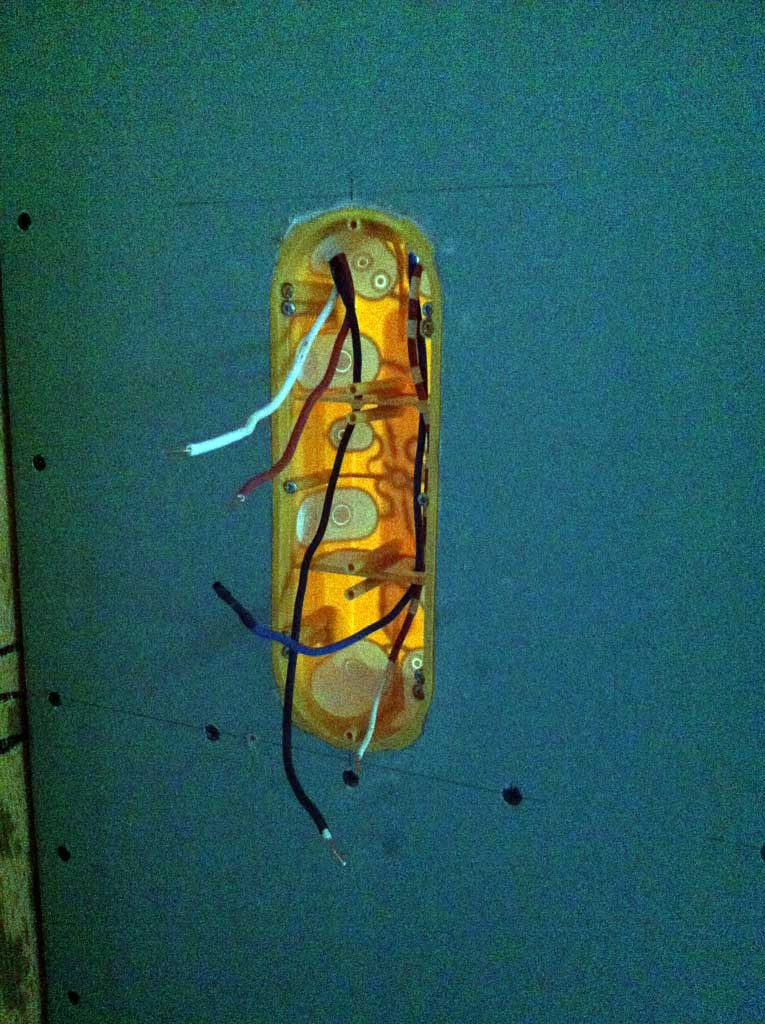

По внешнему размеру этой коробки острым ножом чуть чуть подрезал картон ГВЛ для того, чтобы коробка при креплении своими установочными винтами плотно и заподлицо встала в лист ГКЛ.

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка


Далее проколол прорезиненную мембрану в коробке и провел кабеля в нужные места и подключил розетку и выключатели.

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

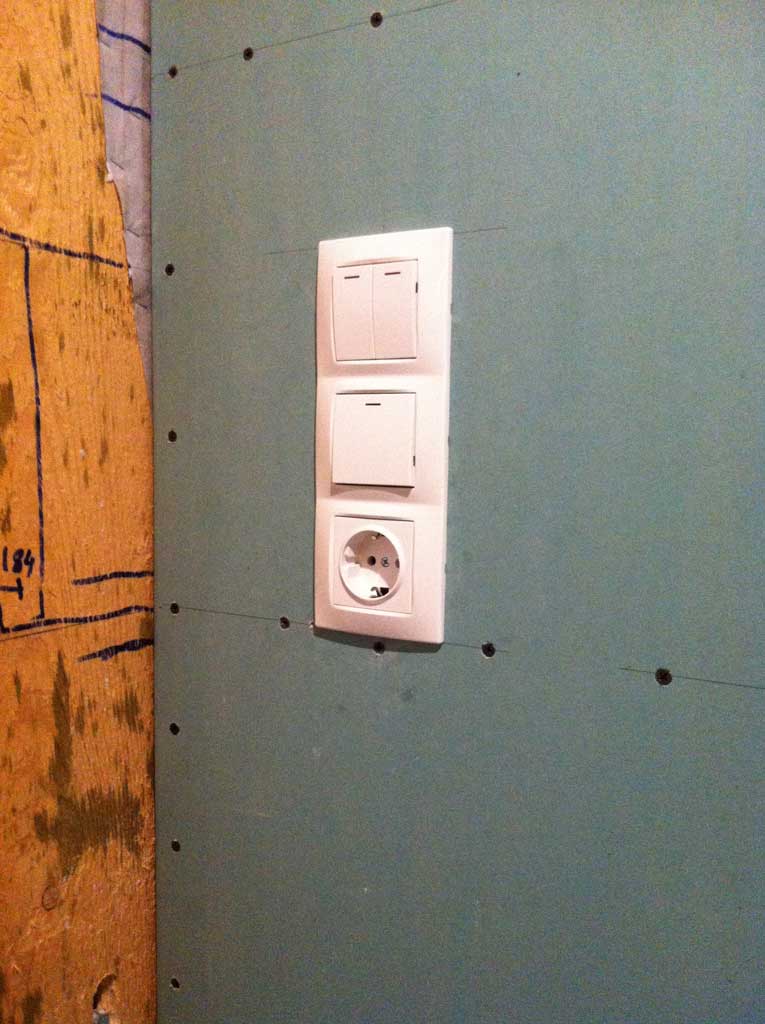

После установки блоков выключателей поставил клавиши и декоративную рамку
Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

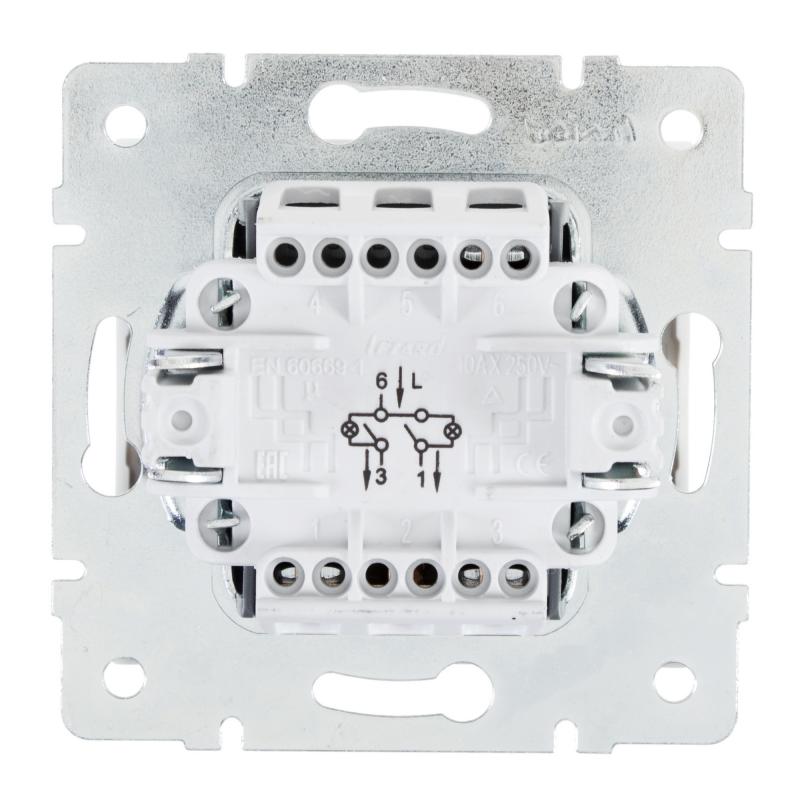

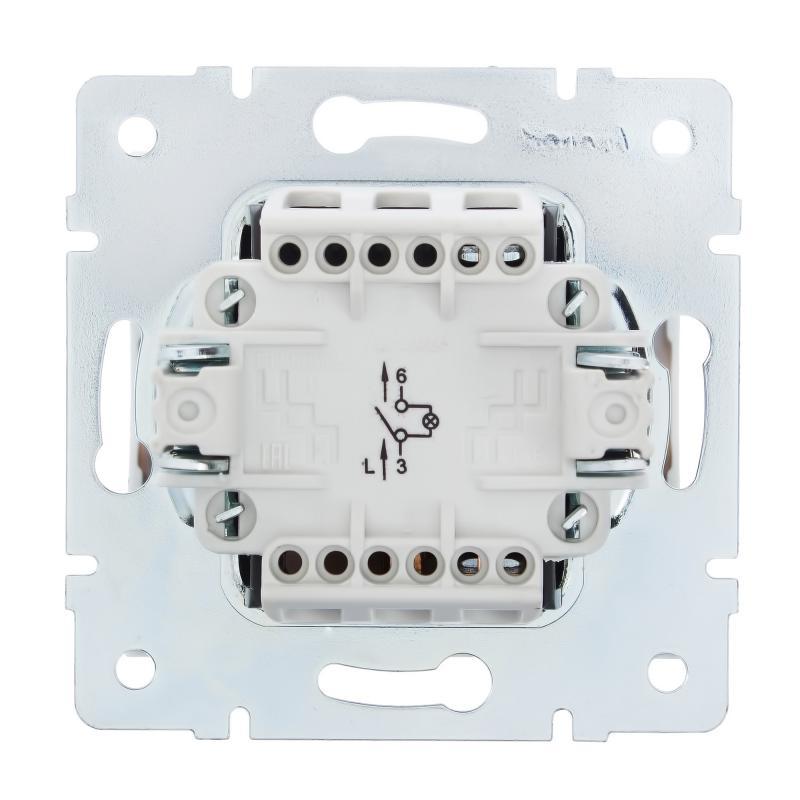

В качестве механизмов использовал купленные в Леруа механизмы от Lezard

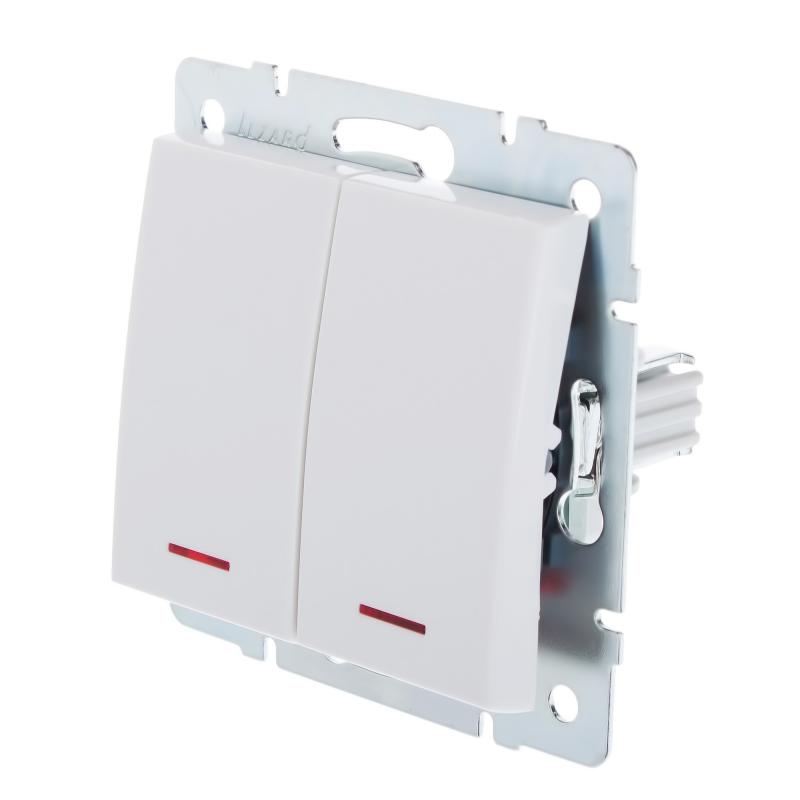

- двухклавишный с подсветкой - 183 руб (на ноябрь 2016 года)

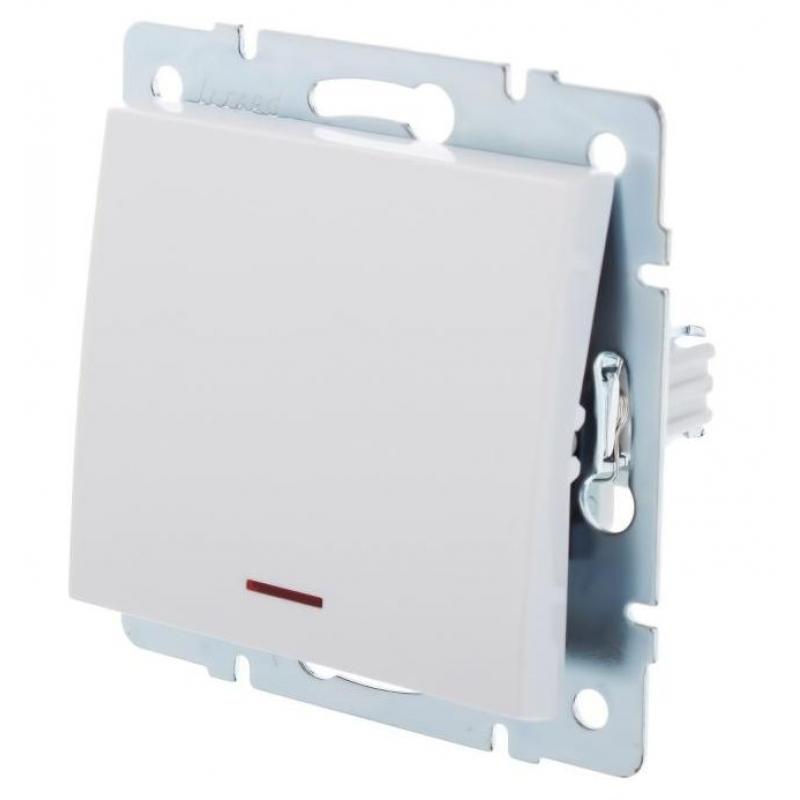

- одноклавишный с подсветкой - 146 руб (на ноябрь 2016 года)
- рамка на три позиции

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

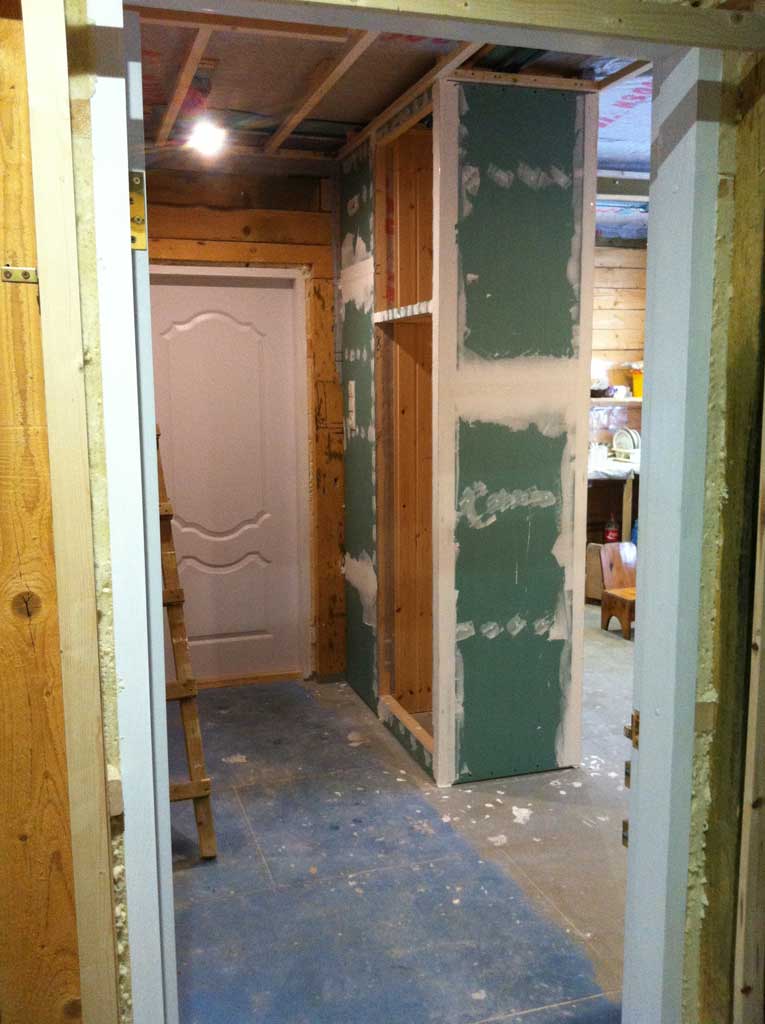

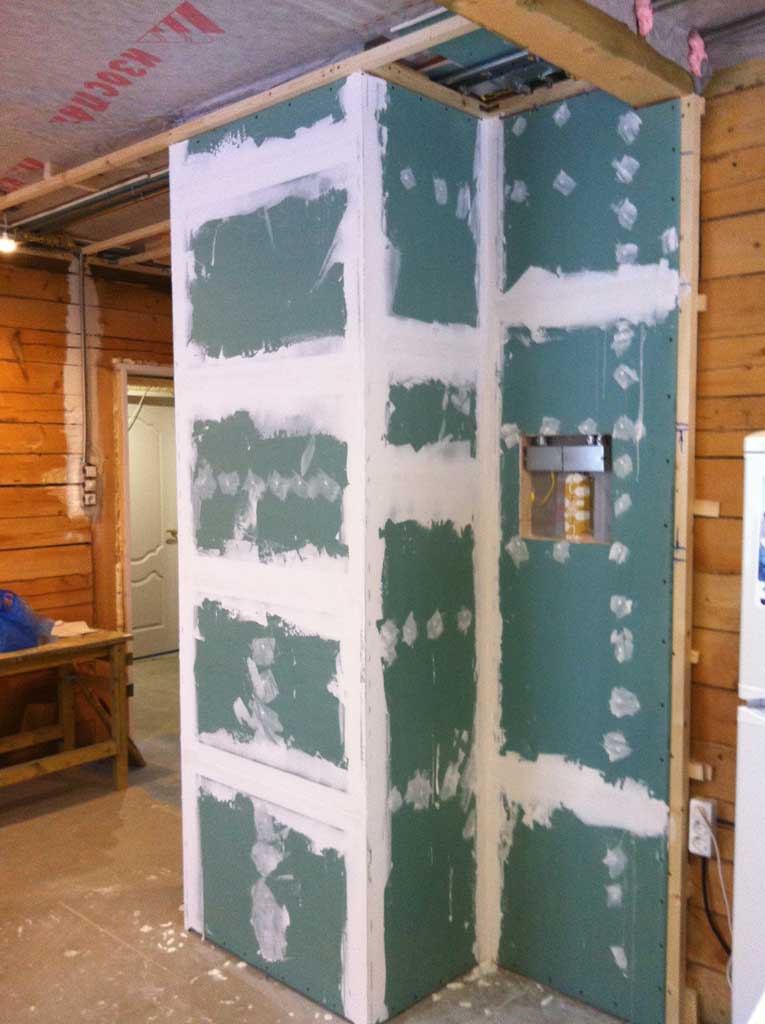

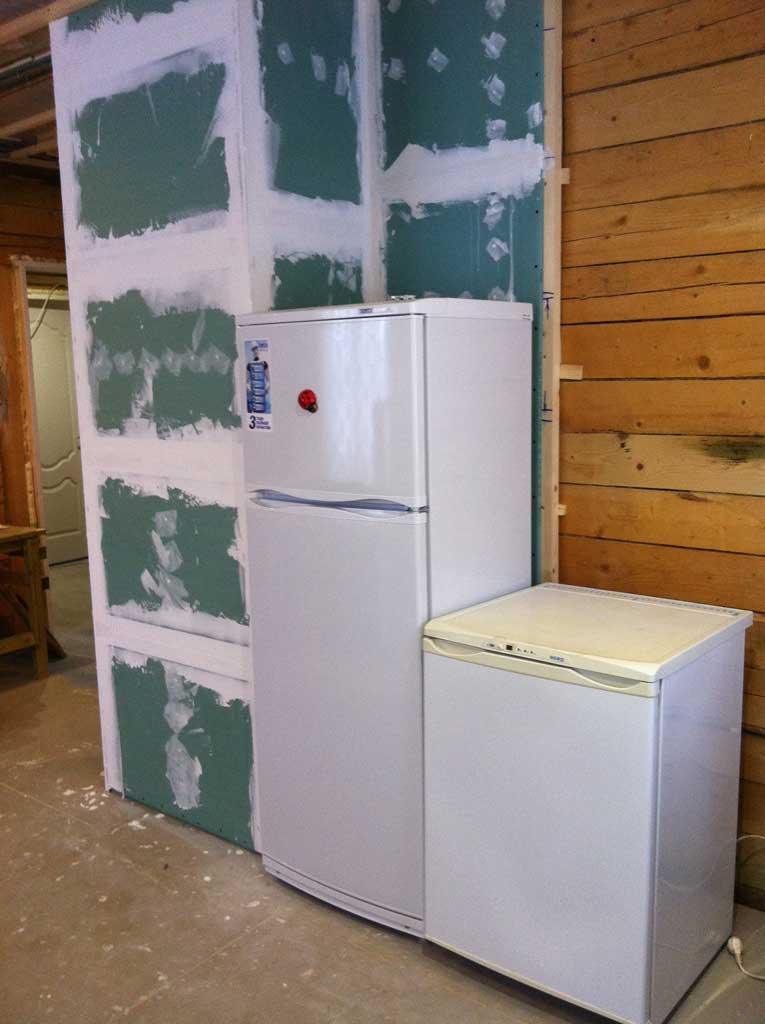

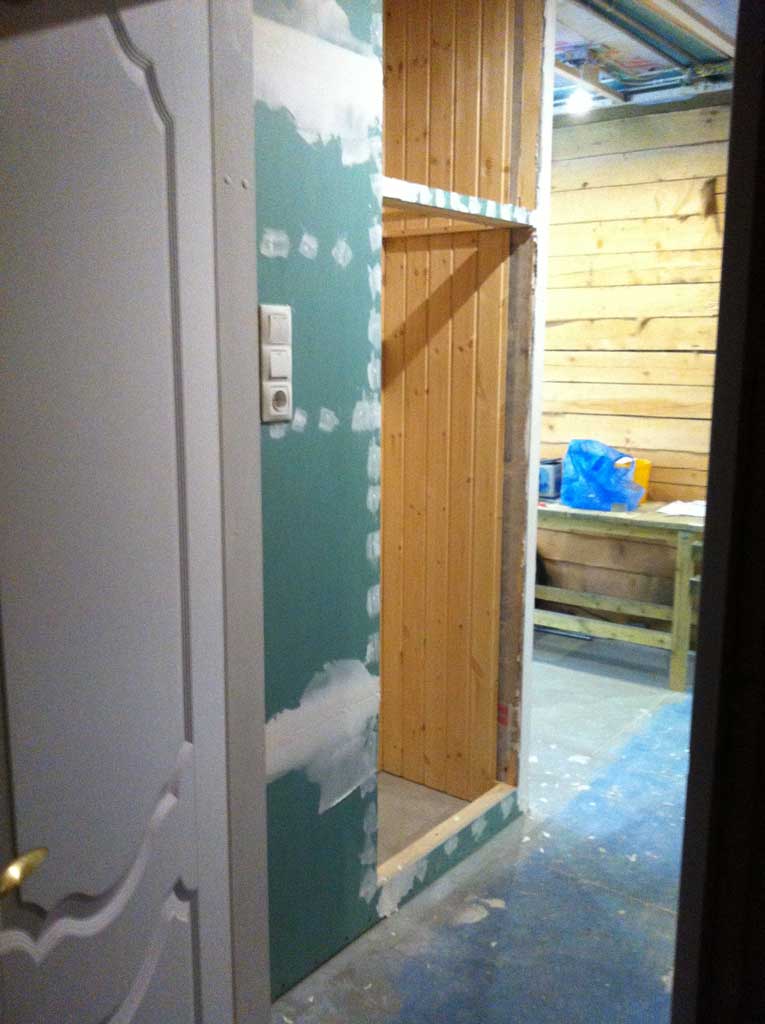

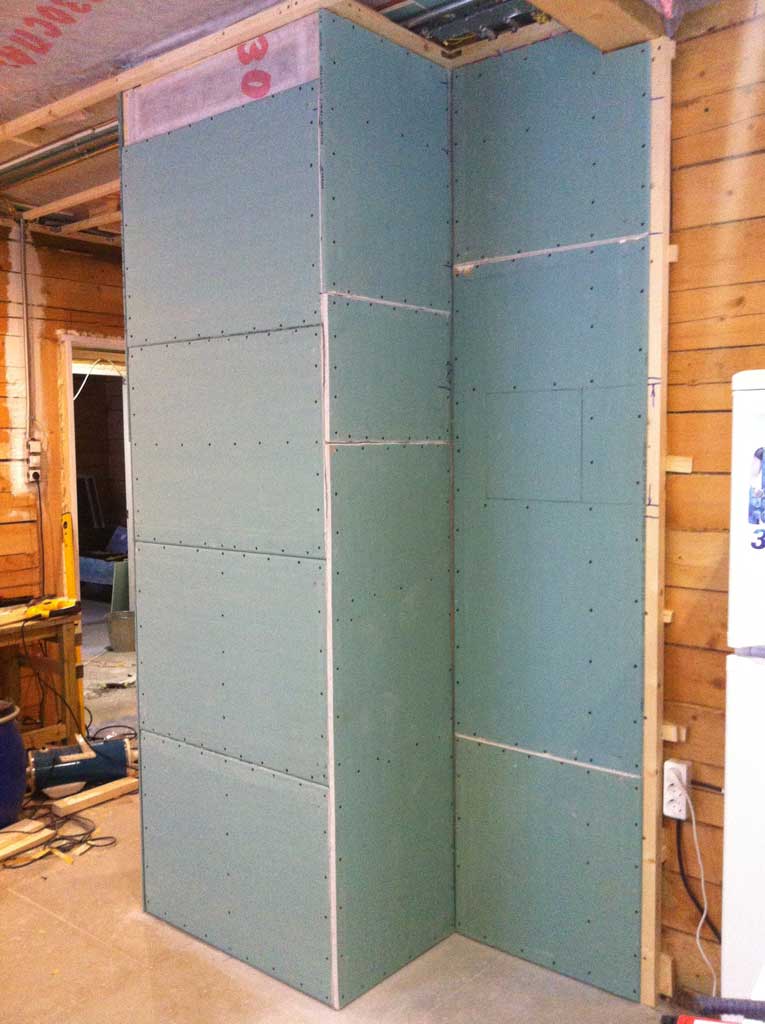

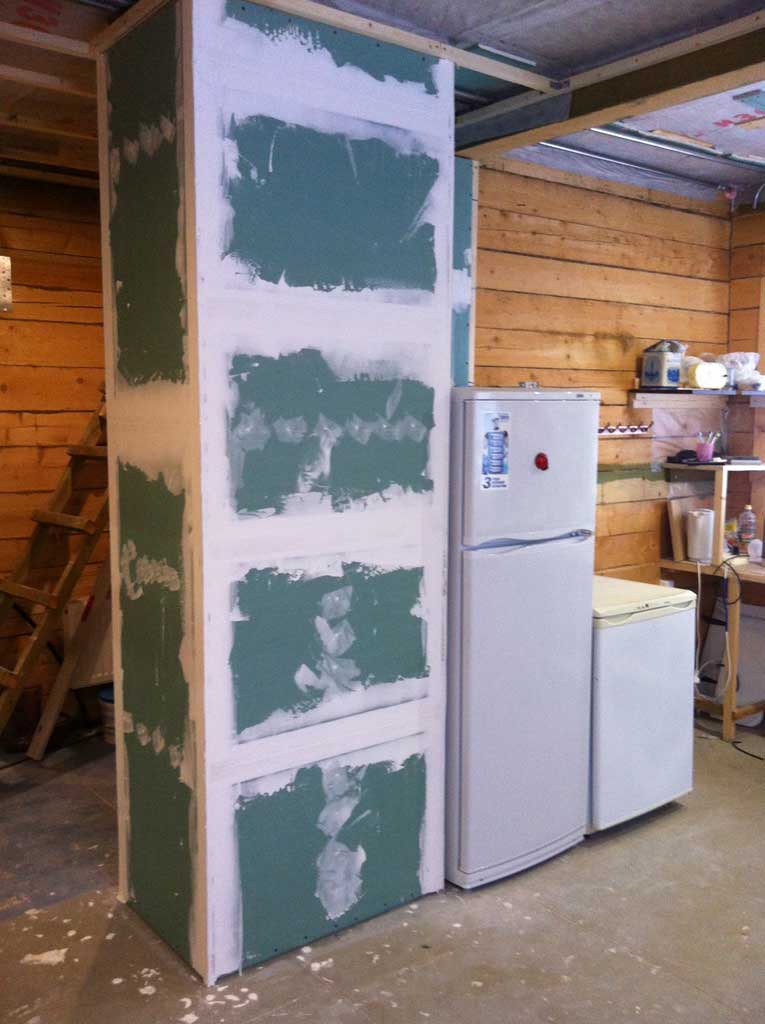

Весь шкаф обшил ГКЛ. При креплении узких полос на правой вертикальной стойке и на горизонтальной перекладине шкафа предварительно наносил змейку из силикона.

Все стыки между листами гипсокартона шпаклевал с использованием бумаги.

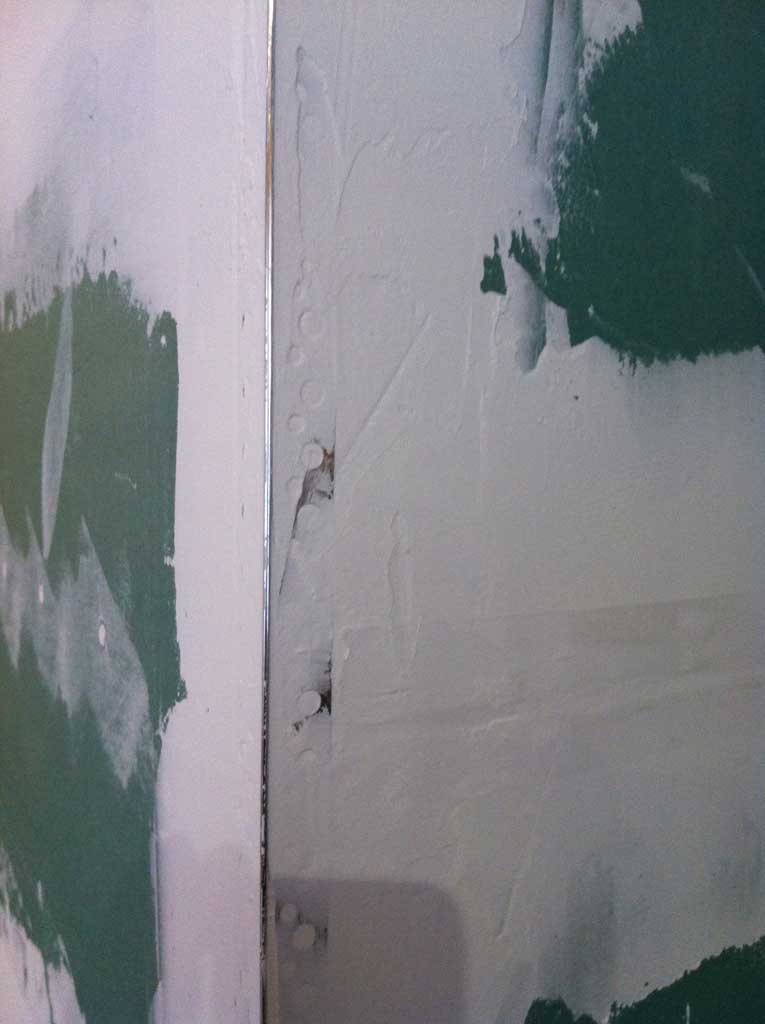

Сами листы крепил черными саморезами 32-35мм. на углах шкафа использовал металлические перфорированные уголки от Кнауф 20мм.

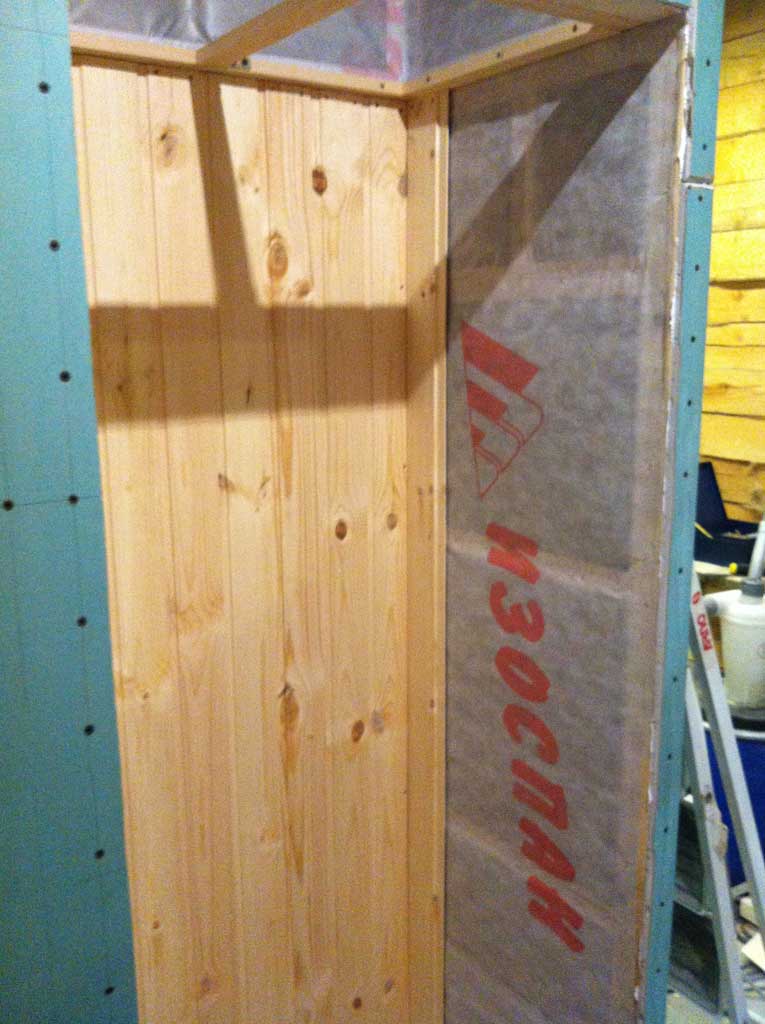

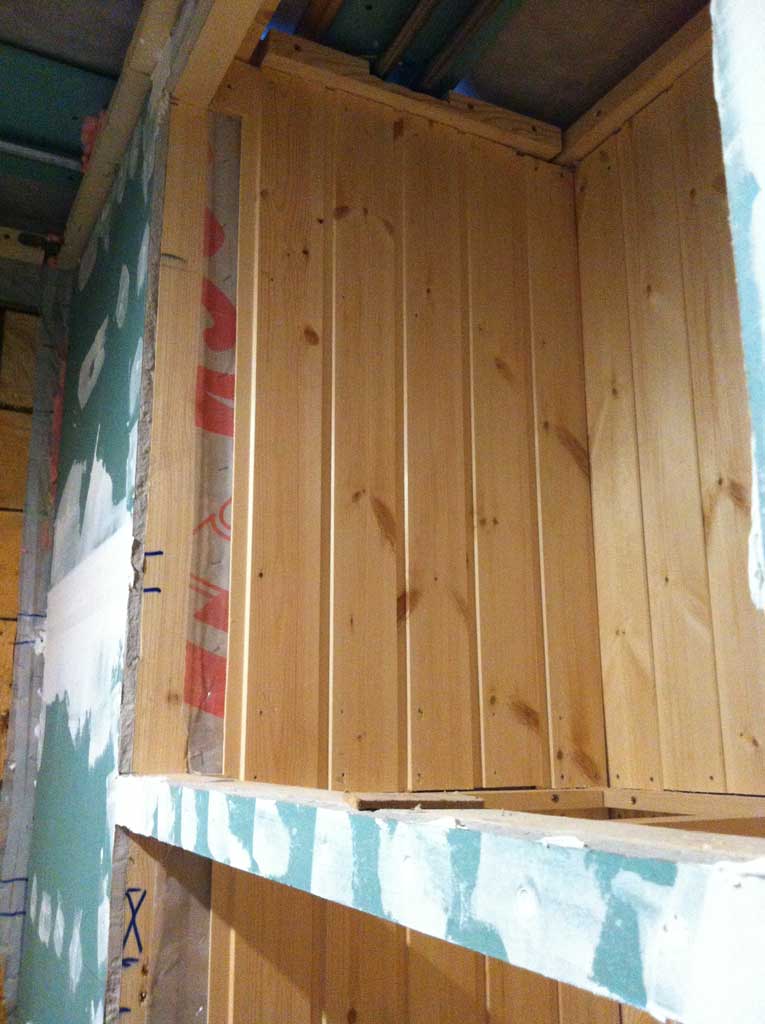

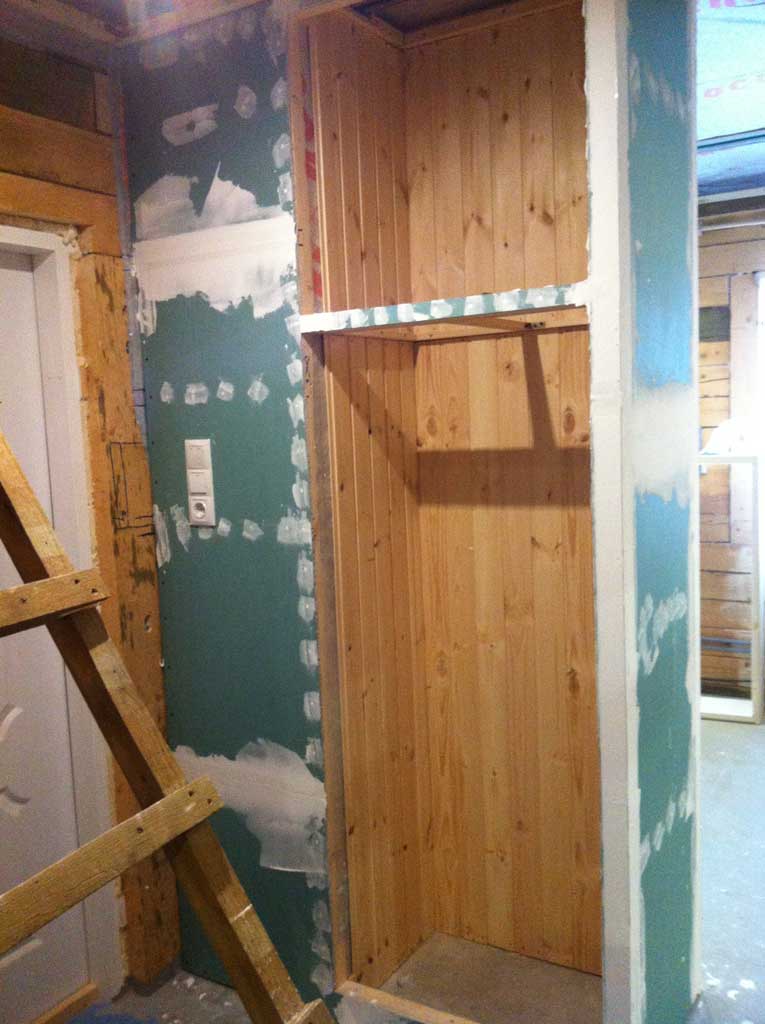

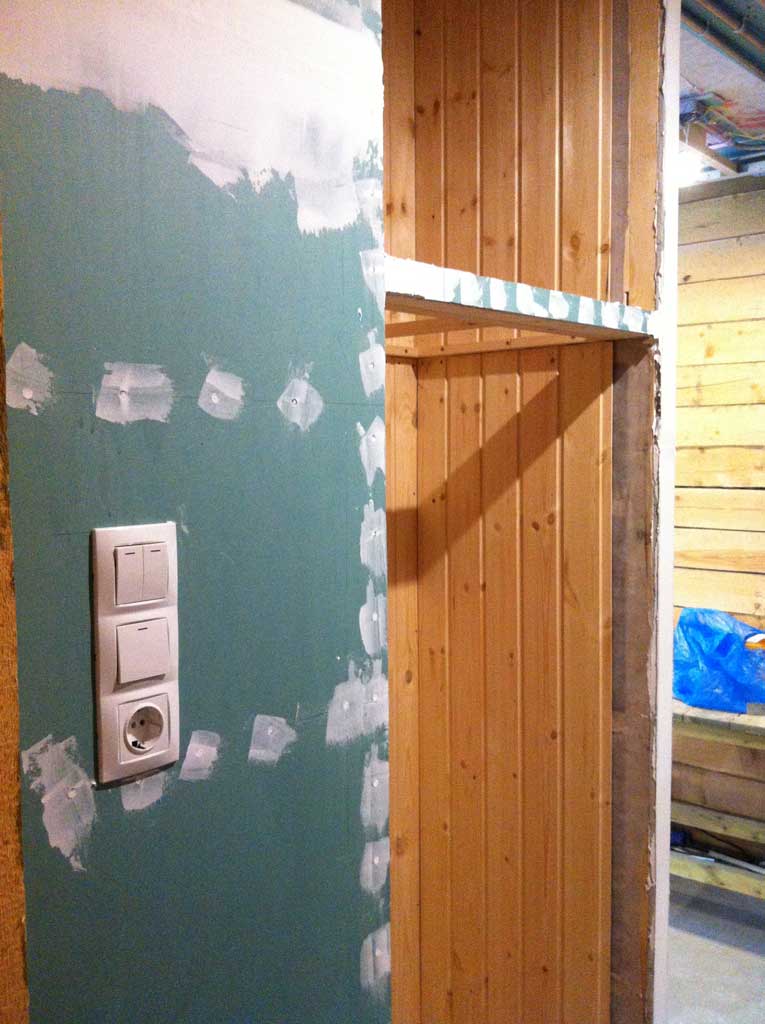

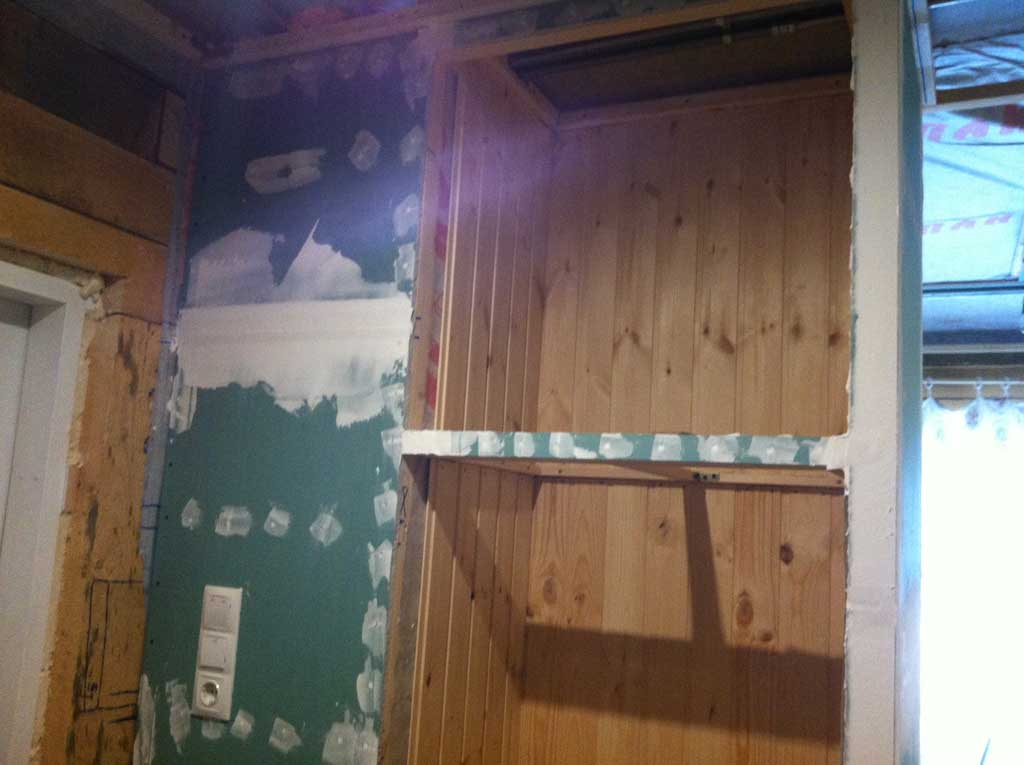

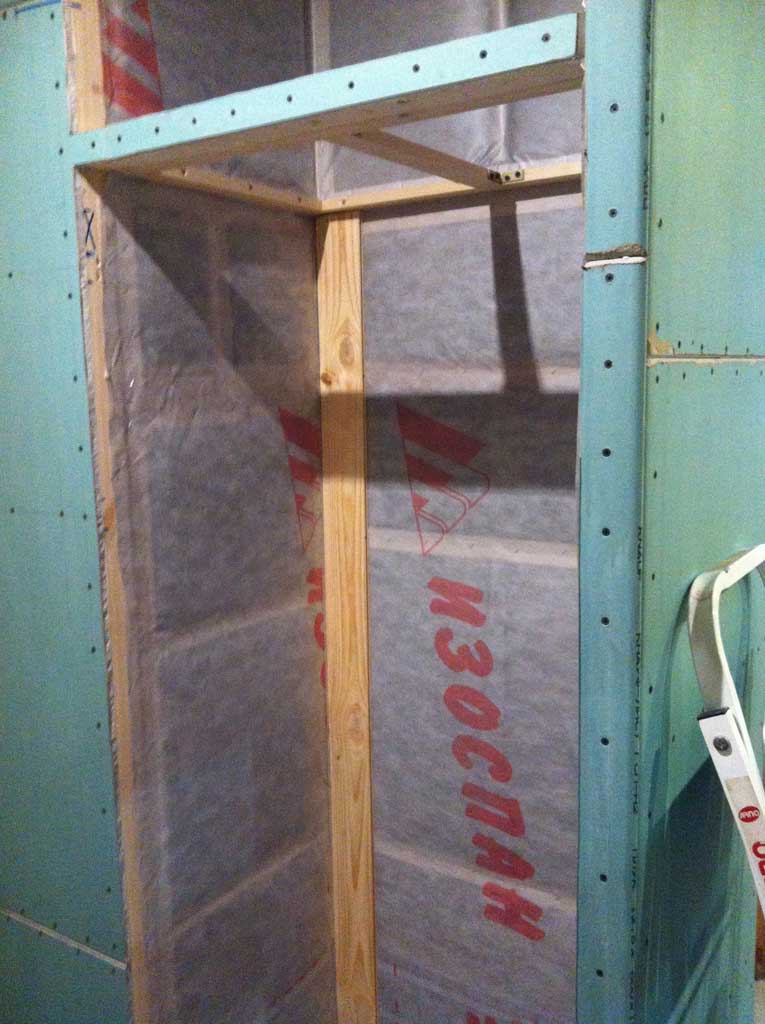

Изнутри шкаф "облагородил" евровагонкой установленной вертикально. Края шкафа пока не зашивал.

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка

Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка Строительство дачи в СНТ. Часть 37 - Шкаф-перегородка
