На кухне, как и в комнатах, я буду делать подводку кабелей к лампам внутри потолка.
Так уж решили...

Освещение будет как обычными лампами накаливания через светорегулятор - диммер, так и светодиодными лампами с цоколем GU5.3

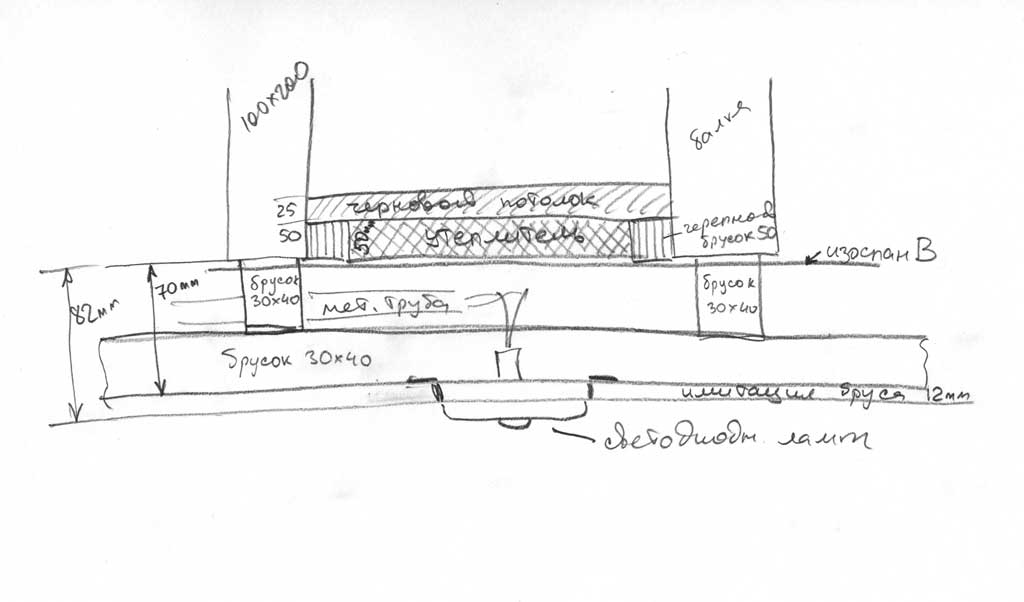

Пирог потолка получается такой:
Строительство дачи в СНТ. Часть 36 - проводка освещения металлическими трубами


Утеплитель из базальтовой ваты Акустик толщиной 50мм я прикручивал желтыми саморезами 76мм прямо к доскам чернового потолка через нарезанные квадратики оргалита.
Получились как бы "грибки" которые удерживают утеплитель от провисания. Квадратики из оргалита нарезал размером где то 60х60мм.

Далее поверх утеплителя крепил пароизоляцию Изоспан В

Поверх пароизоляции делал обрешетку из брусков 30х40мм таким образом, что от края обрешетки обращенной внутрь помещения до балки получалось 70мм.
По этой обрешетке будет прибиваться имитация бруса 12мм в качестве чистового потолка.
таким образом от внешнего края чистового потолка до балки/пароизоляции получается расстояние равное 82мм чего вполне достаточно для установки встроенного светодиодного светильника.

Саму разводку электропитания света я проводил кабелем ВВГнг-Ls 3х1,5 в металлических трубах.

Трубы использовал китайские стальные оцинкованные, купленные в Электромонтаже.

По стоимости (на 2016 год) и ассортименте используемых материалов:
- труба металлическая 1/2 - Т1400 - 282 руб за 3-х метровую трубу
- соединение труб друг с другом для труб 1/2 - Т1410 - 58 руб
- уголок 90 градусов для труб 1/2 - Т1405 - 45 руб
- соединение "труба-коробка" для труб 1/2 - Т1415 - 54 руб

- труба металлическая 3/4 - Т1401 - 348 руб за 3-х метровую трубу
- соединение труб друг с другом для труб 3/4 - Т1411 - 76 руб
- уголок 90 градусов для труб 3/4 - Т1406 - 77 руб
- соединение "труба-коробка" для труб 3/4 - Т1416 - 96 руб

- коробка монтажная металлическая 70х70х35 (одинарная) - К1211 - 48 руб
- коробка монтажная металлическая 130х70х47 (двойная с перегородкой) - К1202 - 68 руб
- крышка для коробки К1202 - К1214 - 23 руб
- коробка монтажная металлическая 158х70х35 (двойная с перегородкой) - К1204 - 77 руб
- коробка монтажная металлическая 244х70х35 (тройная с перегородками) - К1205 - 99 руб
- коробка монтажная металлическая 100х100х38 - с отверстиями под трубу 1/2 - К1264 - 64 руб
- коробка монтажная металлическая 100х100х38 - с отверстиями под трубу 3/4 - К1265 - 61 руб

Также для проводки можно вполне использовать гибкую оцинкованную стальную трубу типа Т1603 - диаметр внешний 21мм или Т1602 - диаметр внешний 14,5мм.
К таким трубам хорошо подходят муфты для металлорукава которые позволяют соединить такую трубу с коробкой.

Для целостного электрического контакта труб, в местах соединительных муфт я использовал гибкий провод ПВ3 на 6 или на 4 квадрата оконцеванные кольцевыми наконечниками под диаметр болта 5-6мм.
В качестве хомута к которому крепился данный проводник я использовал обычную оцинкованную монтажную стальную полосу с перфорацией которую затягивал болтом с шайбами и к этому болту подключал проводник.
Саму стальную трубу я прокладывал вдоль балок через отрезки ГВЛ.

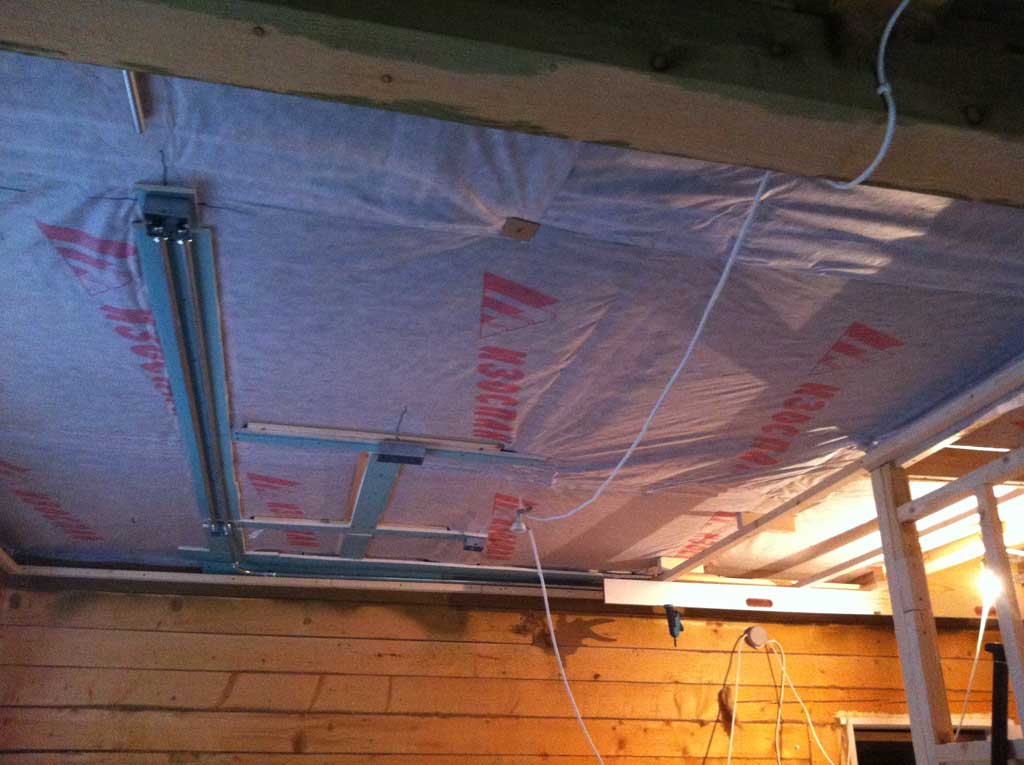

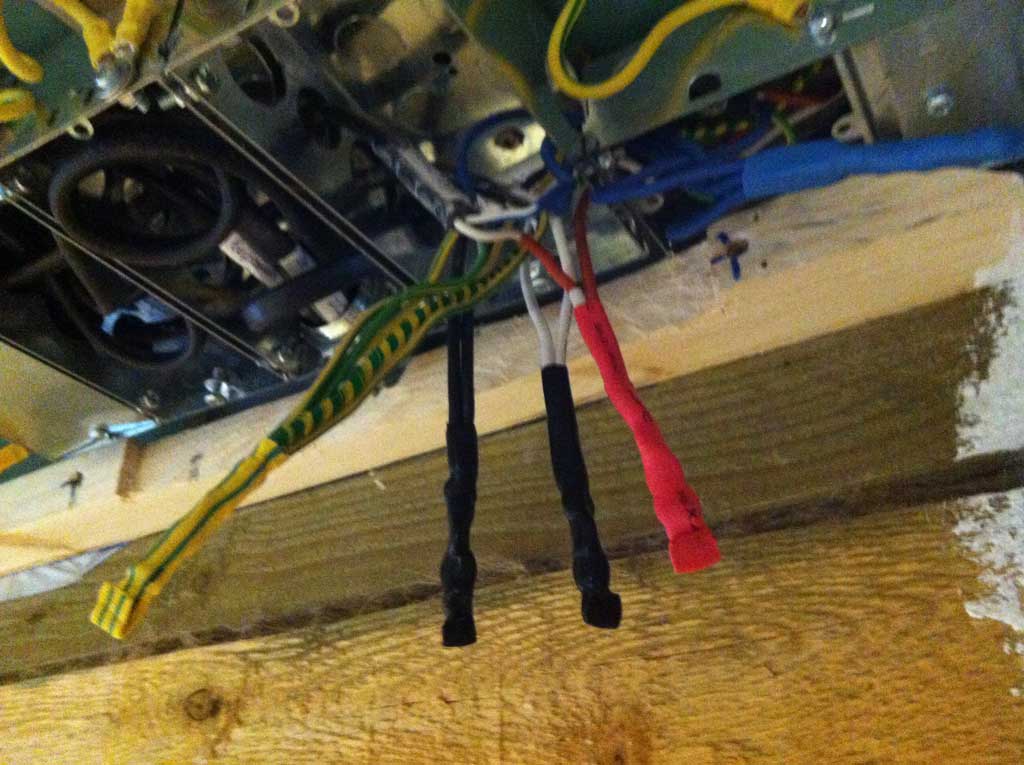

Вот несколько фото.
Строительство дачи в СНТ. Часть 36 - проводка освещения металлическими трубами

Строительство дачи в СНТ. Часть 36 - проводка освещения металлическими трубами

Строительство дачи в СНТ. Часть 36 - проводка освещения металлическими трубами
