Для ванной комнаты долго выбирали покрытие стен.
Склонялись к плитке по влагостойкому гипсокартону, потом все же остановились на пластиковых ПВХ панелях.

Хотелось купить более качественные, чтобы не давали они сильного запаха как многие пользователи жалуются.
В результате супруга остановилась на варианте 3D панелях "Времена года".
Продаются эти панели парой поскольку там рисунок такой.

Посмотреть их в Москве нигде не удалось и заказ был сделан через интернет магазине stroyfiks.ru
Заодно там же я заказал несколько белых панелей для обшивки потолка.

Панели имеют рабочую ширину 25см при толщине панели 8мм и длине 2м 70см.

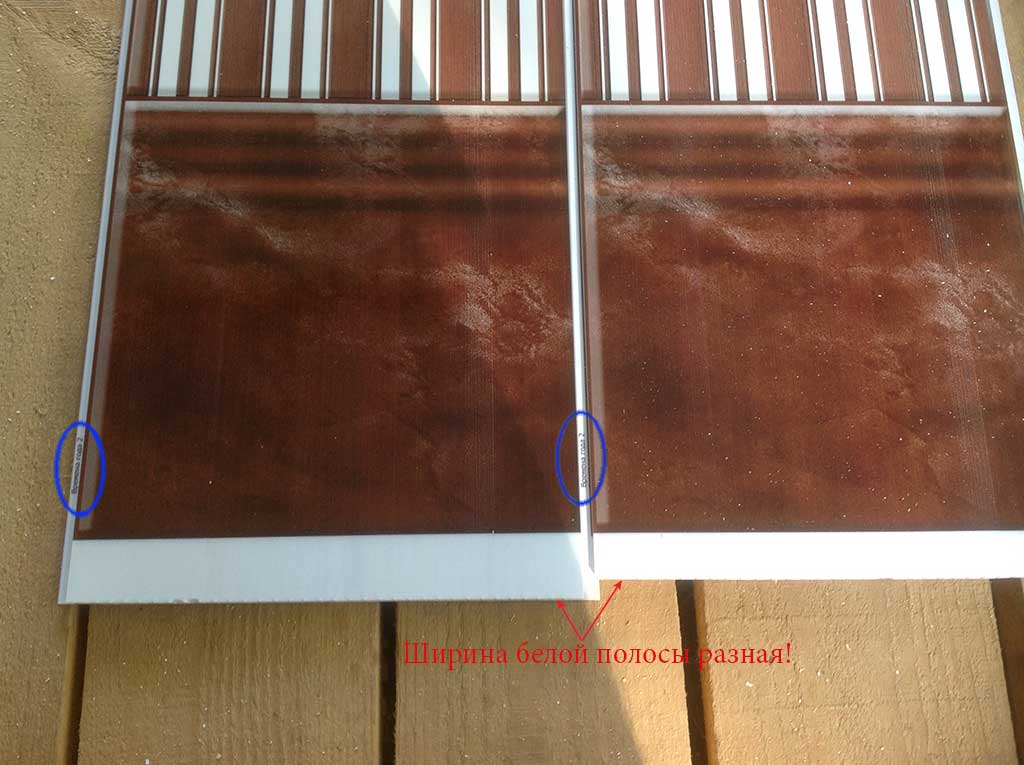

К сожалению должен был отметить наличие , как я считаю, брака: внизу каждой панели имеется белая полоска. Так вот - она у меня оказалась разной ширины! На некоторых панелях - 3,5см, на других 3см, а на паре панелей вообще 2см!

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"


Не всем же надо подрезать панели снизу! Я вот накололся с этим и очень сим фактом недоволен...

Как бы то ни было я подрезал панели до размера 2м 59см с тем, чтобы панель нормально встала по стене и потом еще можно было опустить потолок вниз сантиметров на 5...

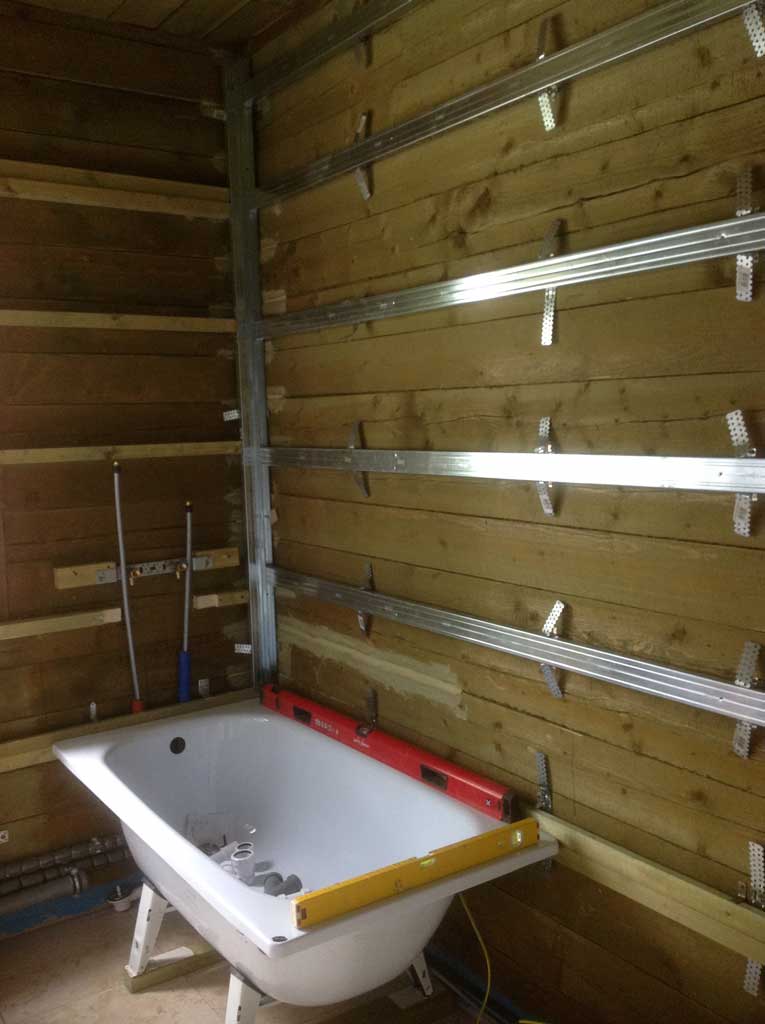

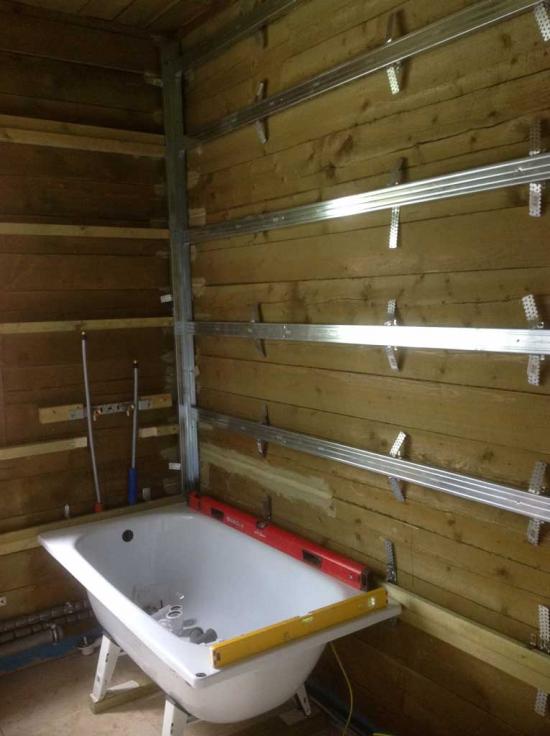

Изначально я сделал из направляющих Кнауф обрешетку горизонтальную - через каждые 40см.

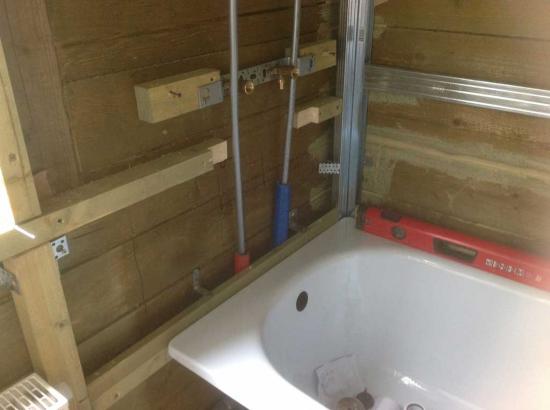

В углу где будет ванна стоять поставил срощенный потолочный профиль Кнауф 60х27 и закрепил его выставив перпендикуляр в двух плоскостях.
Горизонтальные профиля крепил на подвесы.
Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

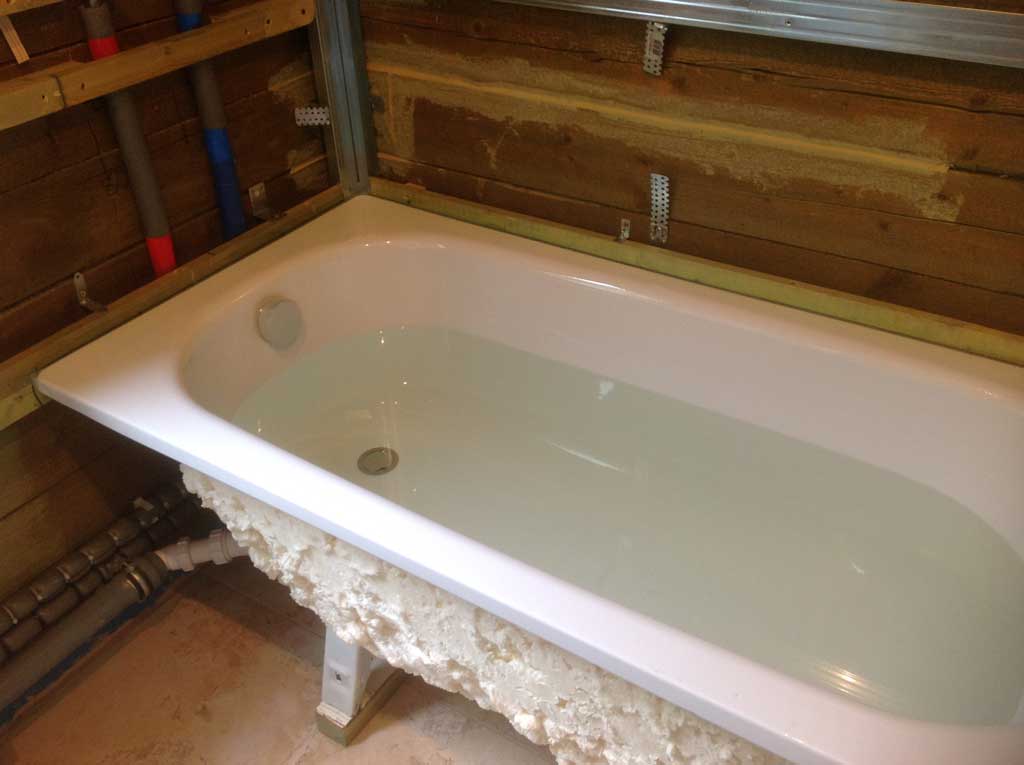

Не знаю где я накосячил, но в последний момент почти прямо перед монтажем ПВХ панелей я обнаружил, что плоскость по вертикали уходит с одного края. Не представляю как это произошло, но расстроился я изрядно.

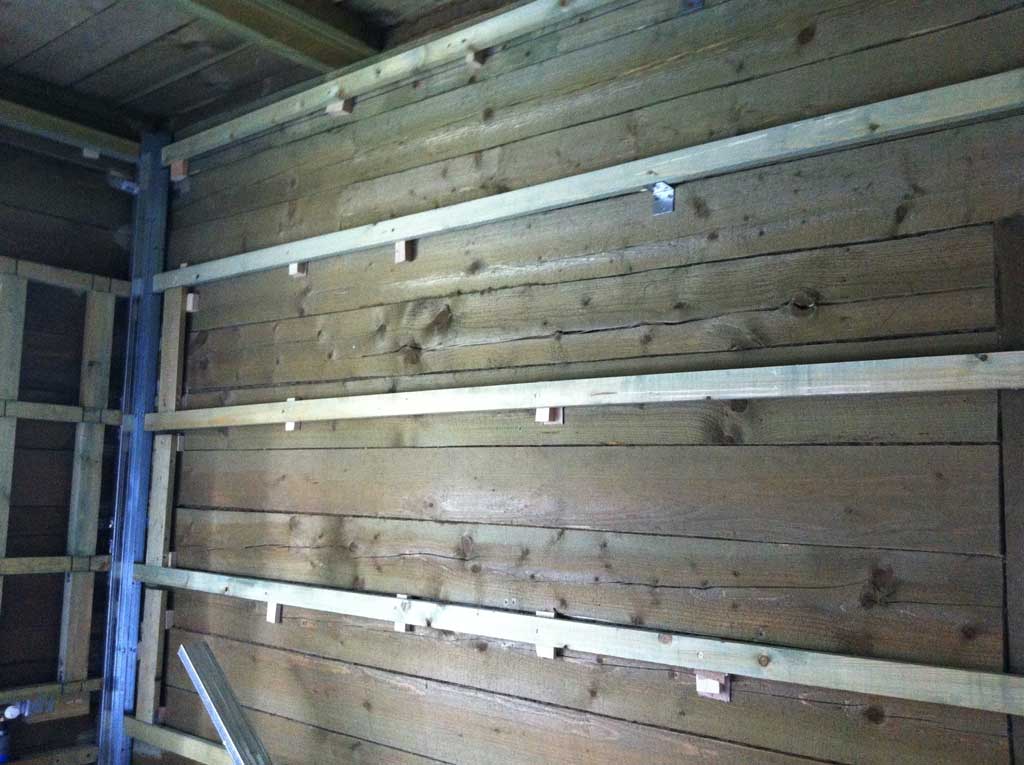

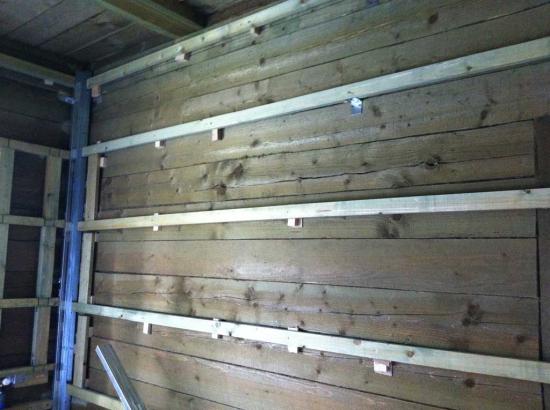

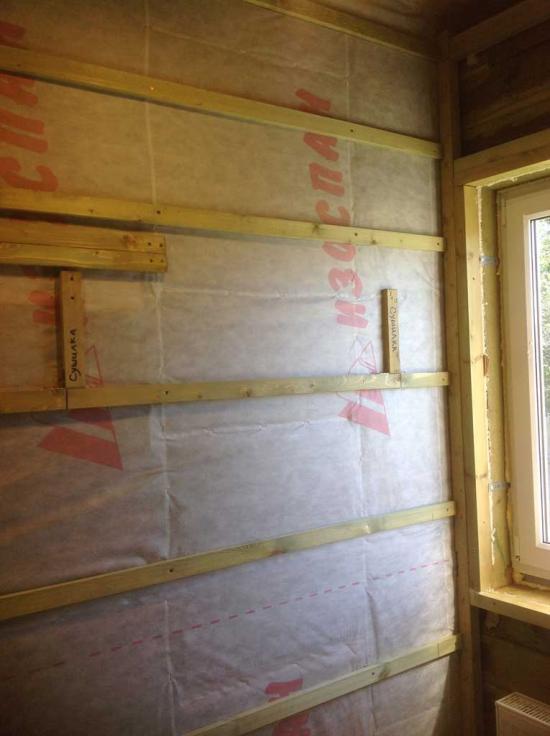

Не откладывая дело в долгий ящик я поснимал нахрен все эти профиля и вместо них прикрепил деревянные бруски.

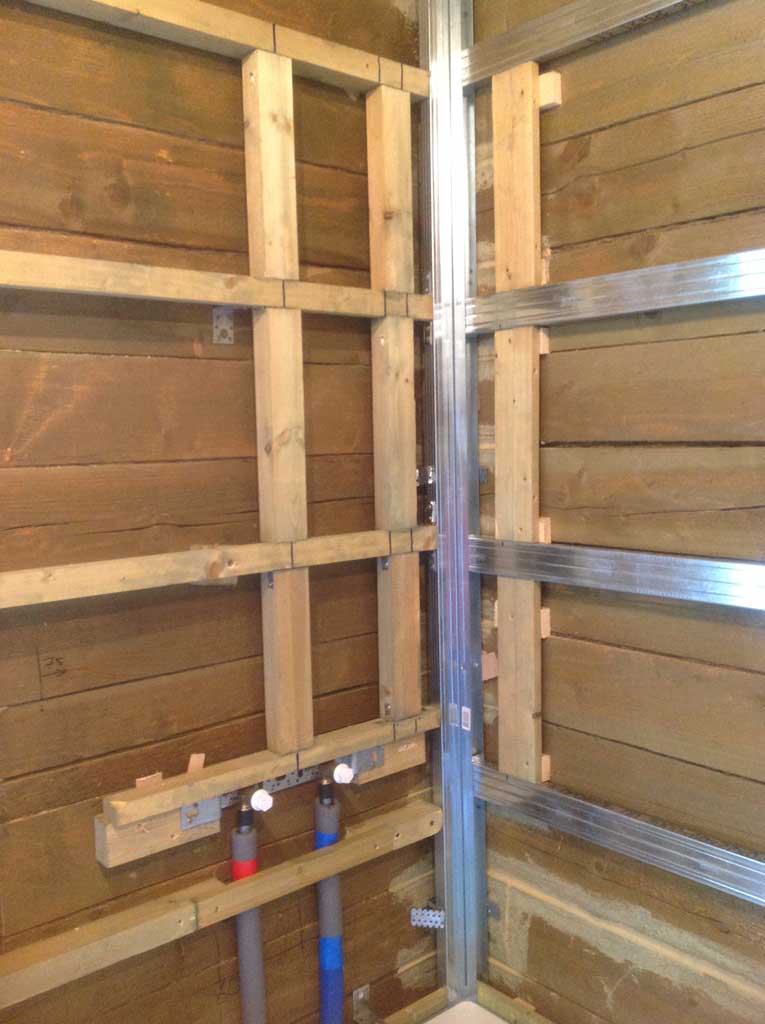

Бруски долго выбирал на рынке - брал только прямые, размером 20х45мм.

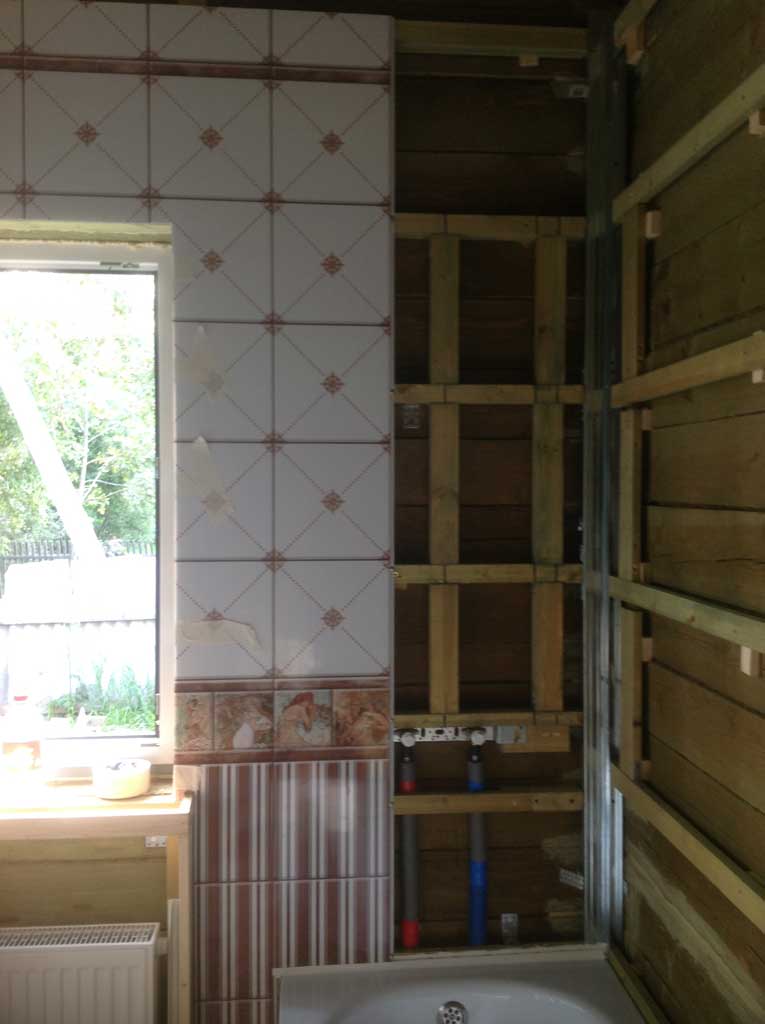

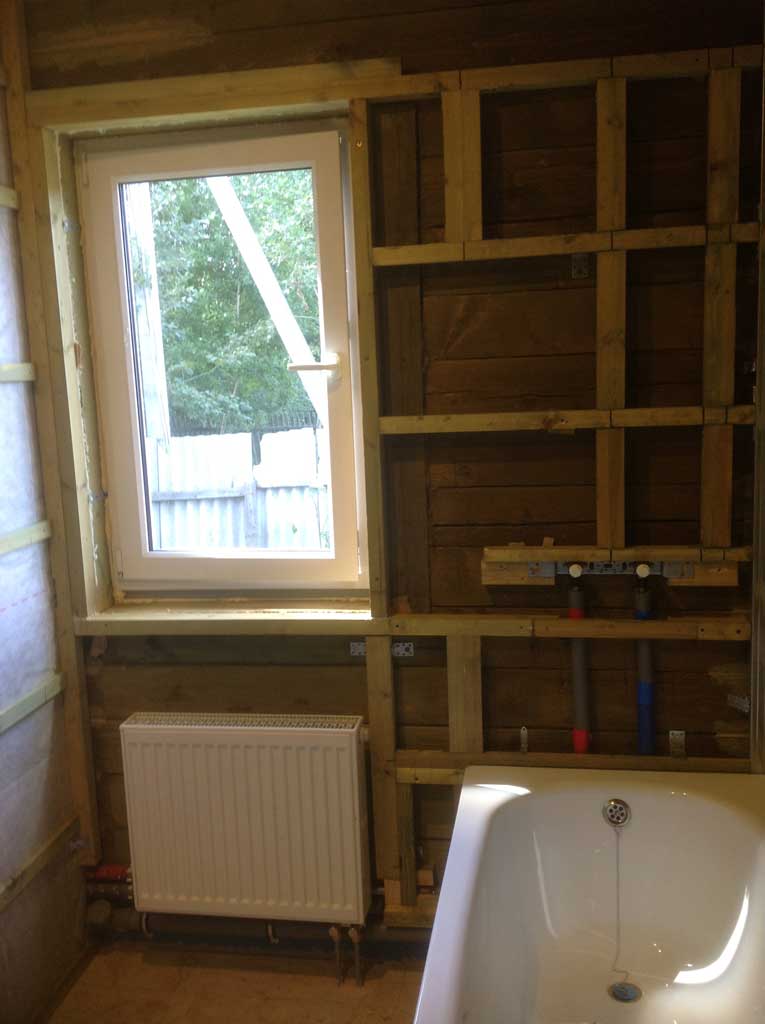

Расположил их на прежних местах, там где раньше металлические были. Жалко что не поменял сразу и металлические стойки что в углу стояли...

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"


Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"


Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"


Сейчас я скорее всего сделал бы обрешетку с расстоянием не в 40см, а в 30 - стена была бы жестче.

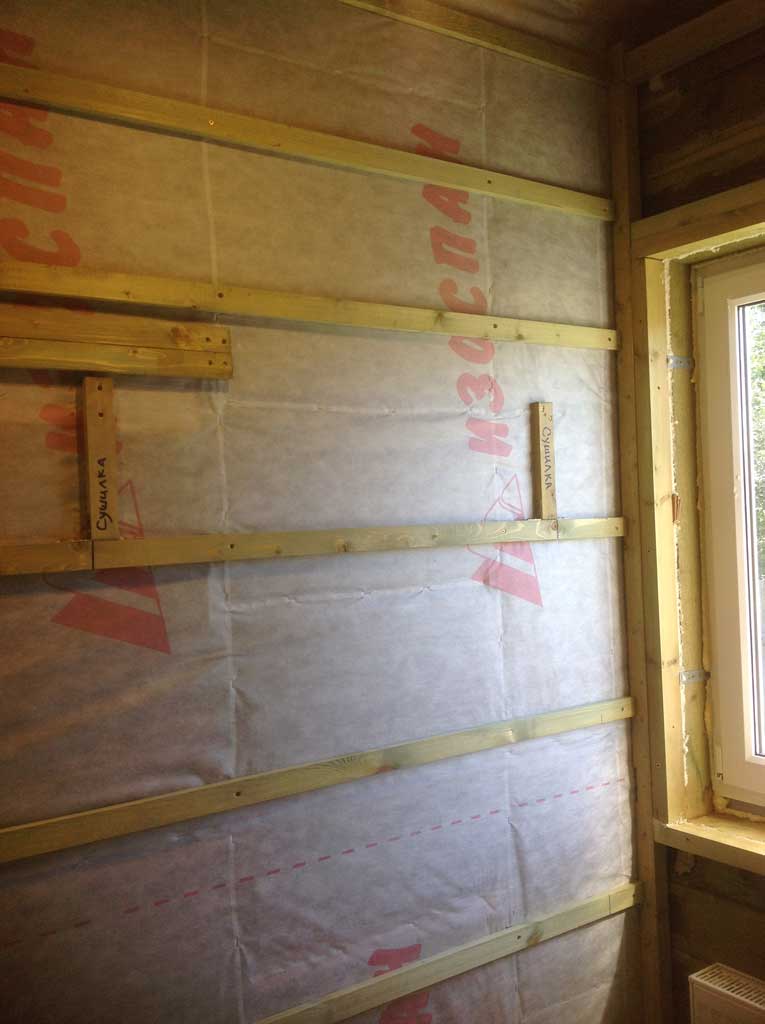

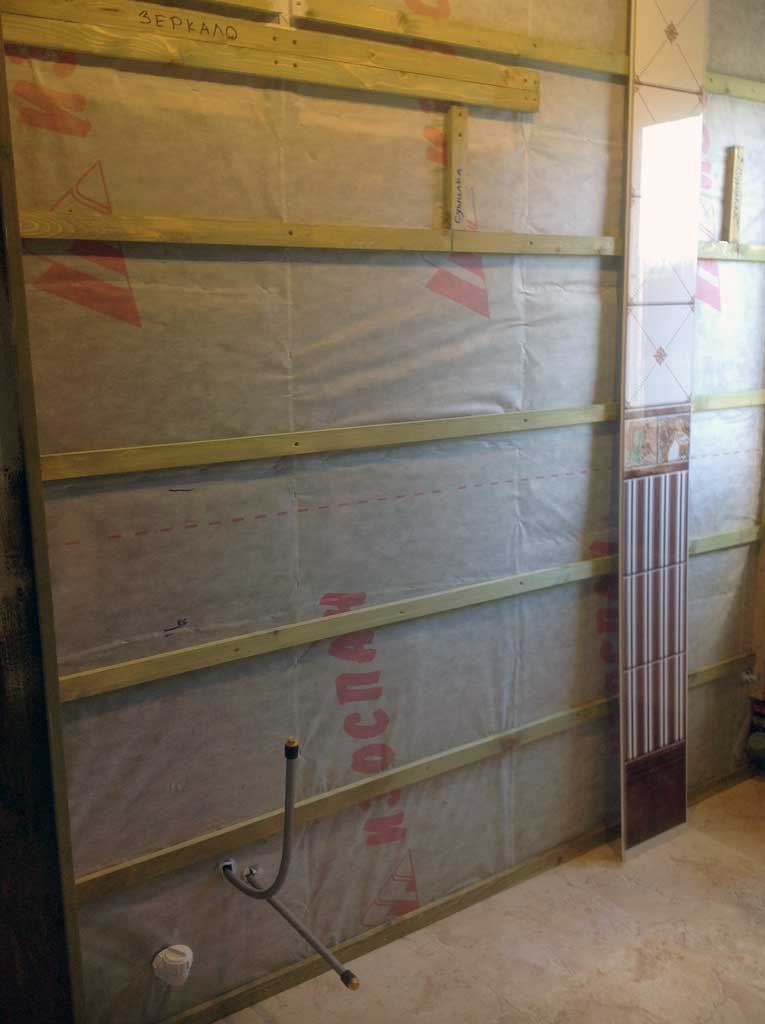

Таким образом я обшил стены деревянными брусками.

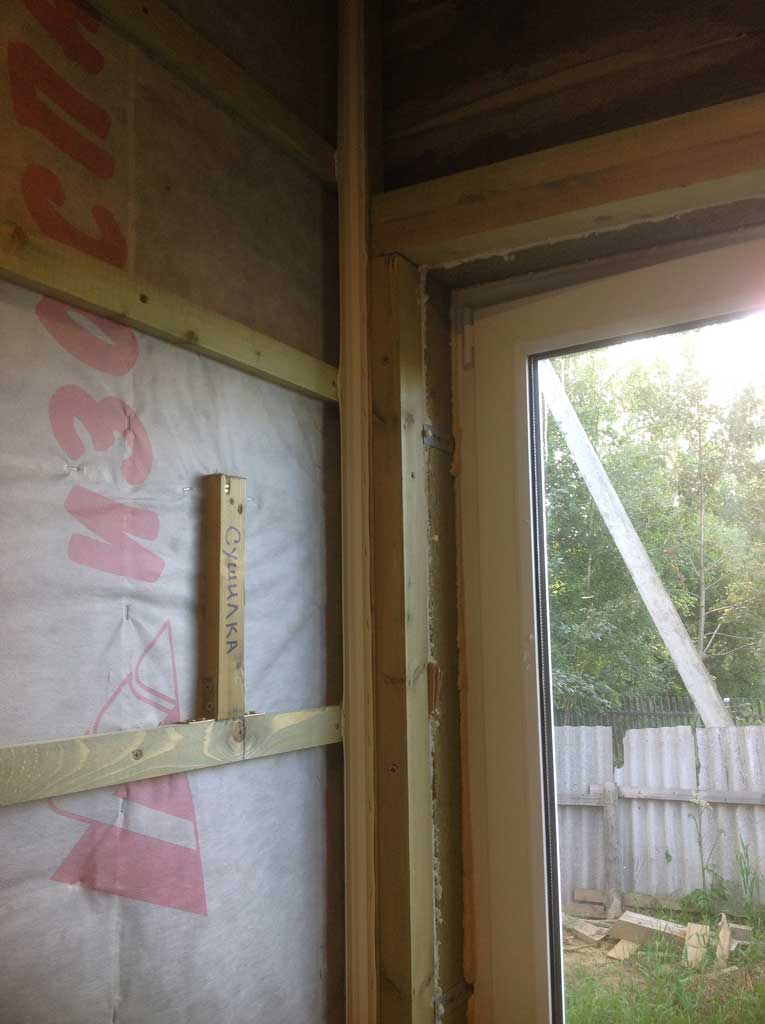

Под потолком по периметру помещения пустил также брусок 20х45 для того, чтобы после обшивки стен ПВХ панелями прямо через них прикрепить бруски для организации обрешетки для потолка.

От чернового потолка чистовой будет отделен расстоянием где то в 9-10см. Как раз для установки точечных светильников.

При обшивки брусками использовал в качестве креплений или проставочные бруски или металлические уголки - плоскость удалось выдержать достаточно точно.

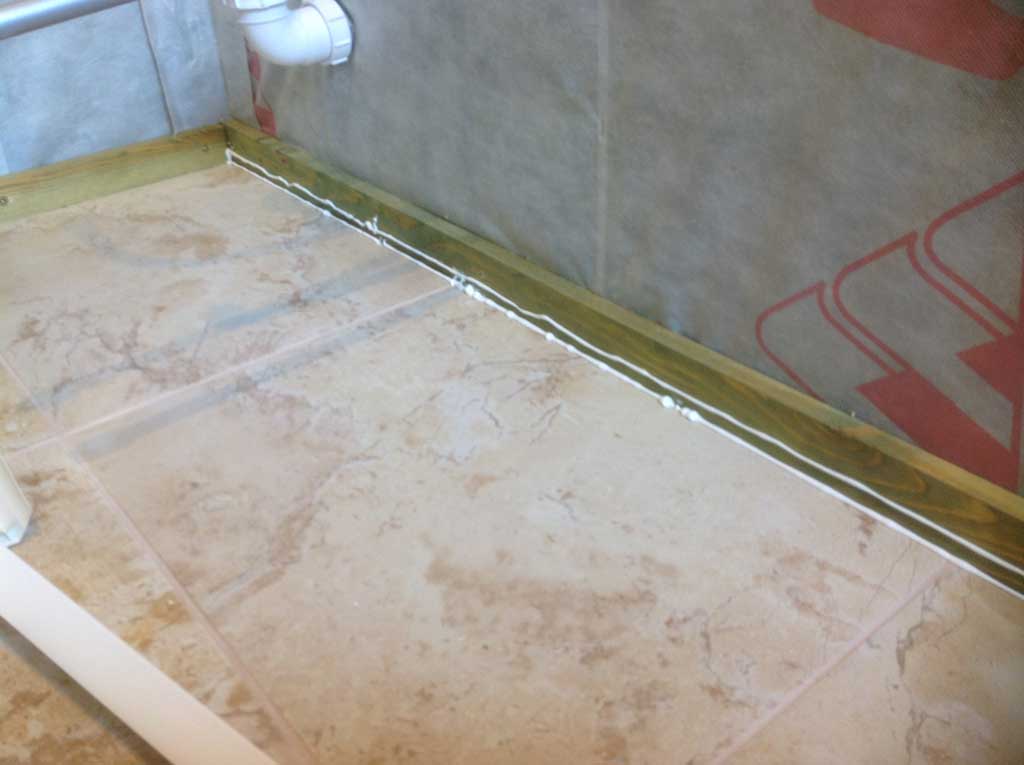

Перед монтажем 3D ПВХ панелями "Времена года" установил стартовый профиль на пол. Установил его на сантехнический силикон Титан и пристеплерил к нижнему бруску. В углы поставил специальные панели "внутренний угол" для панелей 8мм. Сами панели в них входили у меня с натягом плотно прижимая ПВХ панел в этих пластиковых молдингах...


Просиликонил:
Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Потом приклеил направляющую:
Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

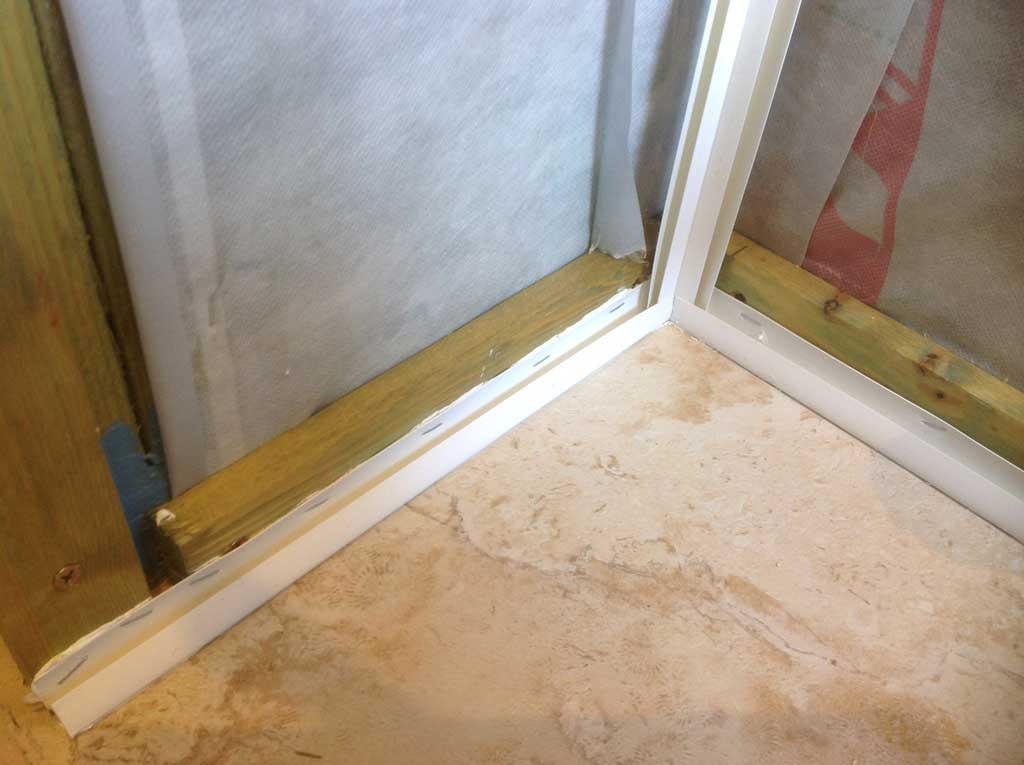

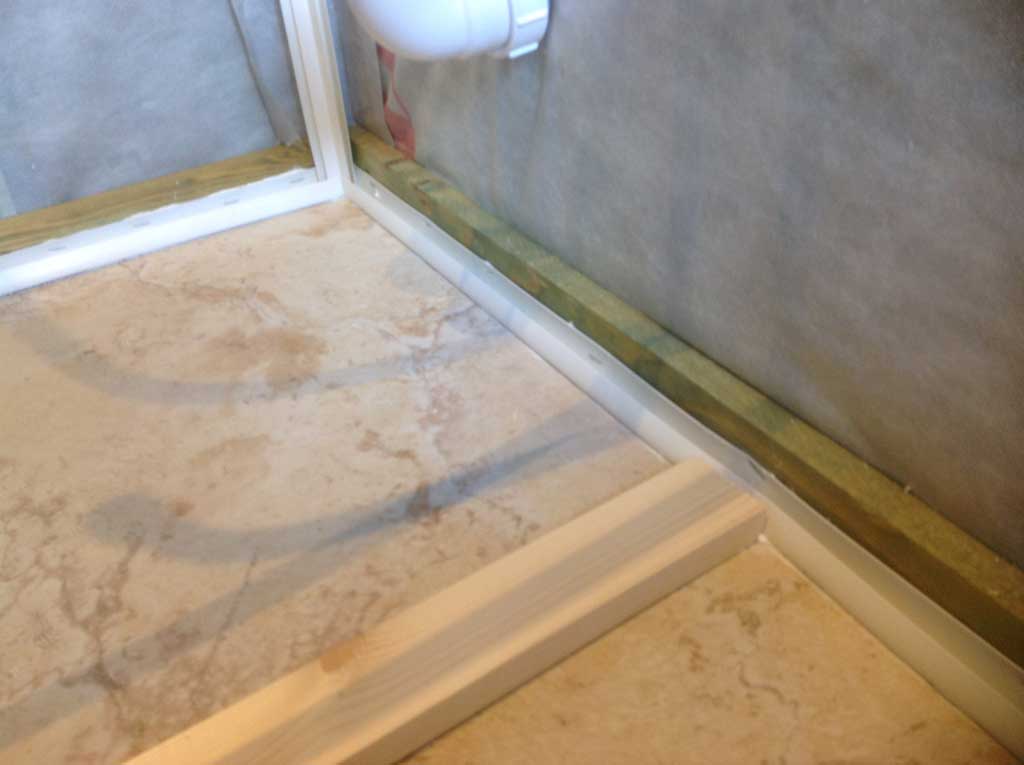

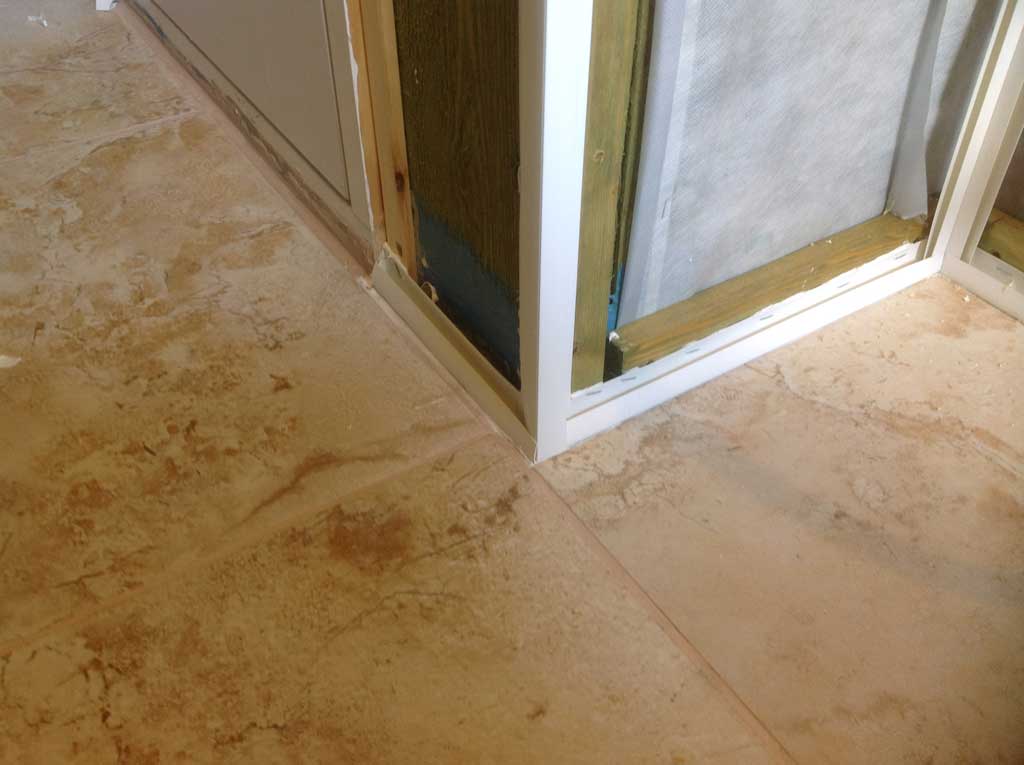

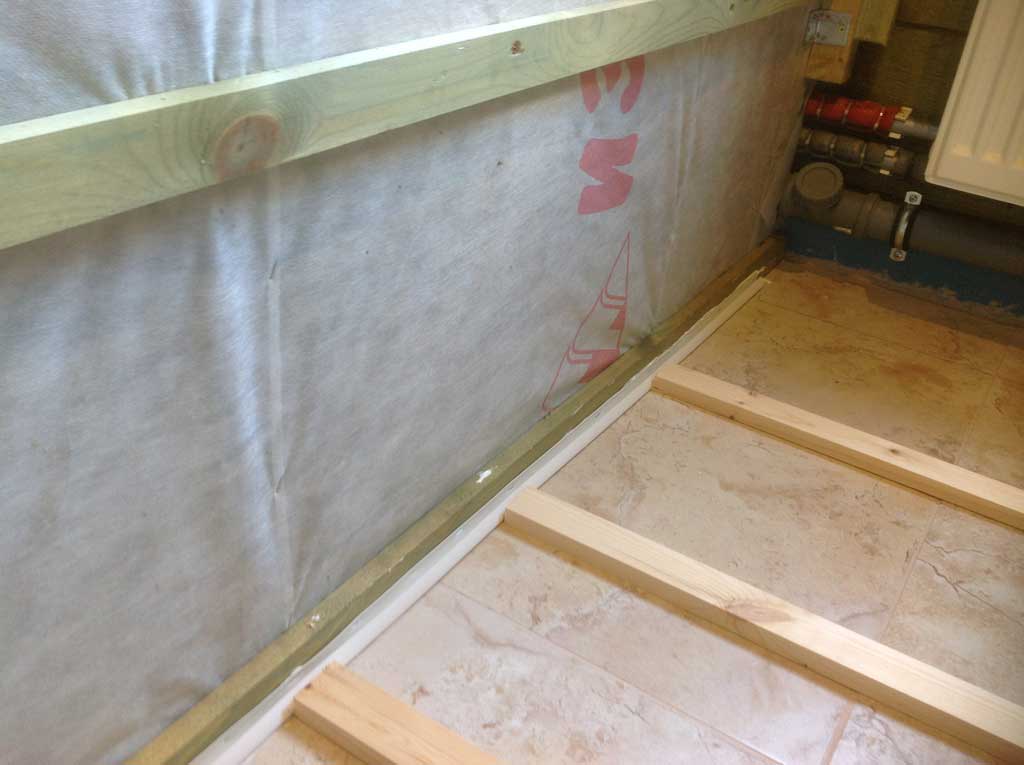

Стартовую на полу после силикона немного поджал распорками на время схватывания силикона.
Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"


Прежде чем приступить к самому монтажу ПВХ панелей я с помощью своего лазерного построителя плоскостей Condtrol проверил перепад высот по вертикали.
Для этого я взял 4 ПВХ панели "Времена года" и поставил их у противоположных стен так, как бы они стояли в реальности.

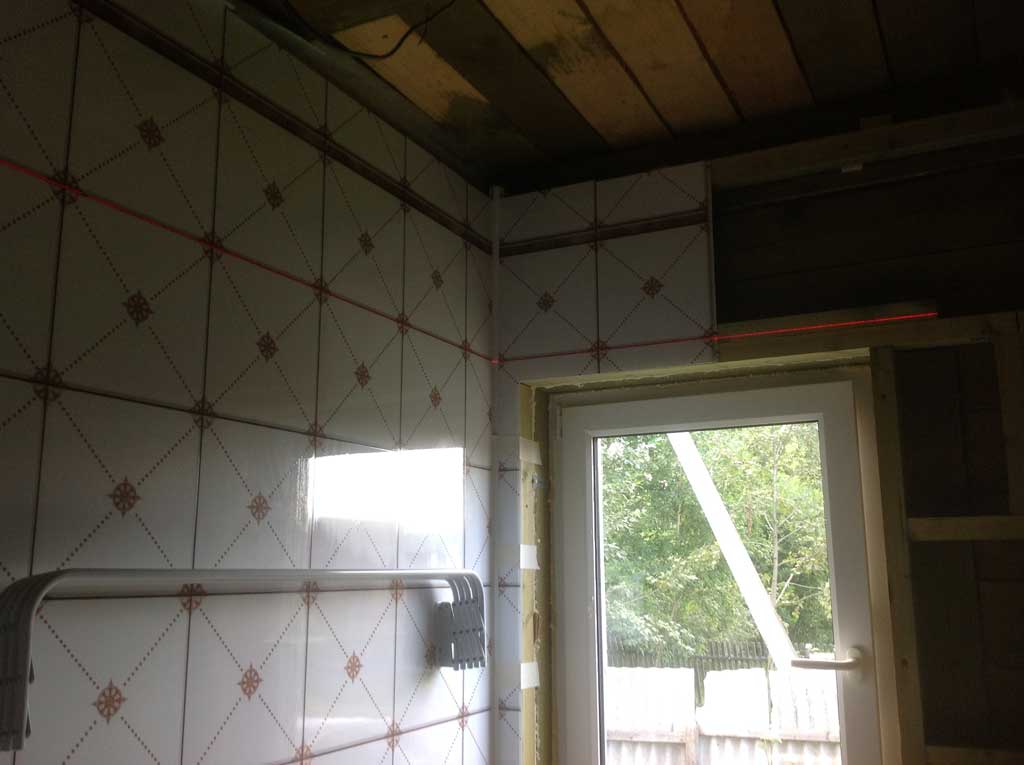

Затем я на длинной "ноге-штативе" с закрепленным на ней лазерным уровнем проверил совпадение горизонтальной плоскости по всему помещению.
Мне это было сделать не сложно поскольку на выбранных нами панелях "Времена года" есть четкие горизонтальные линии которые должны быть сформированы в одну общую линию после установки всех панелей.

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

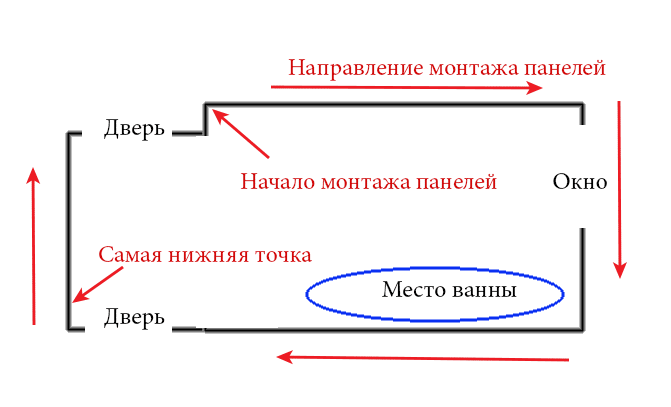

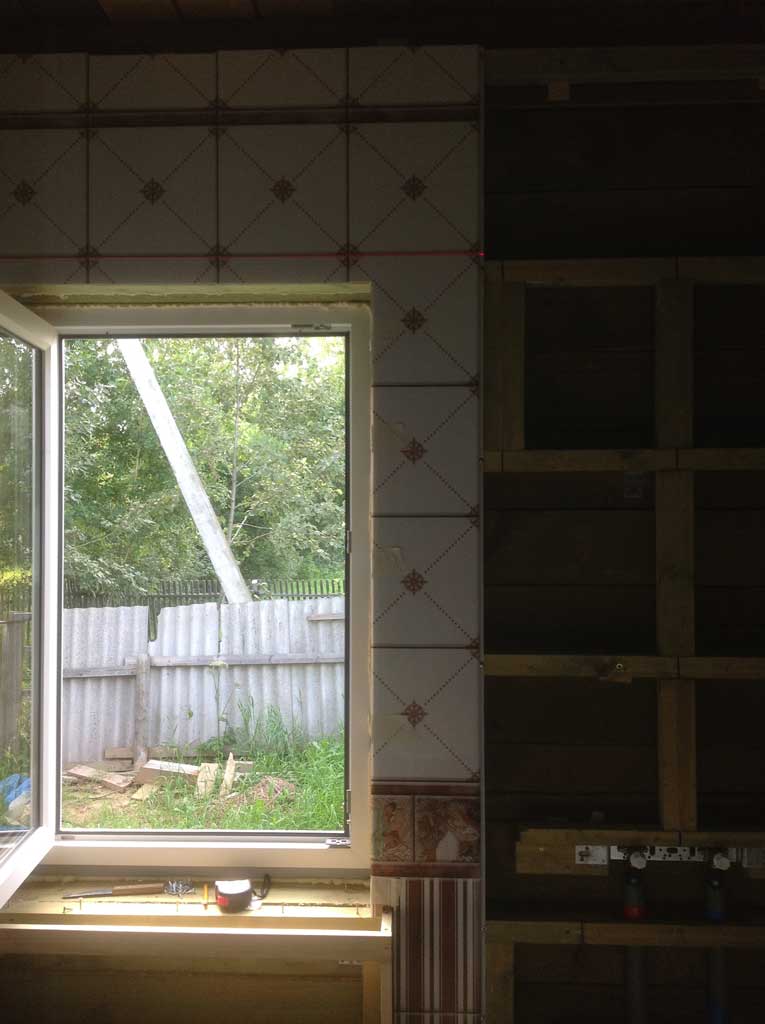

Оказалось, что при входе (дальняя точка от окна) у меня самая низкая точка, а у окна - самая высокая.
А поскольку установку ПВХ панелей "Времена года" в ванной комнате я начинал с внутреннего угла противоположной от установленной ванны стены, то используя лазерный уровень я поставил первую панель так как нужно и впоследствии придерживался именно этого направления.

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"


При установке первой ПВХ панели я сперва ставил ее в паз нижней стартовой планки и задвигал в левый угол в котором был установлен "ПВХ внутренний угол".

Больше всего времени у меня уходило на установку панелей в эти самые "внутренние/внешние углы" поскольку приходилось по всей вертикали задвигать панель внутрь этой самой планки. Если с левым углом все было более менее нормально, то вот с монтажеп крайней правой панель приходилось помучаться, поскольку правая панель у меня всегда подрезалась и своим подрезанным краем она хорошо цеплялась на выступ планки и не хотела задвигаться внутрь.
Приходилось использовать плоский нож и металлическую линейку чтобы потихоньку вставить панель внутрь уголка.

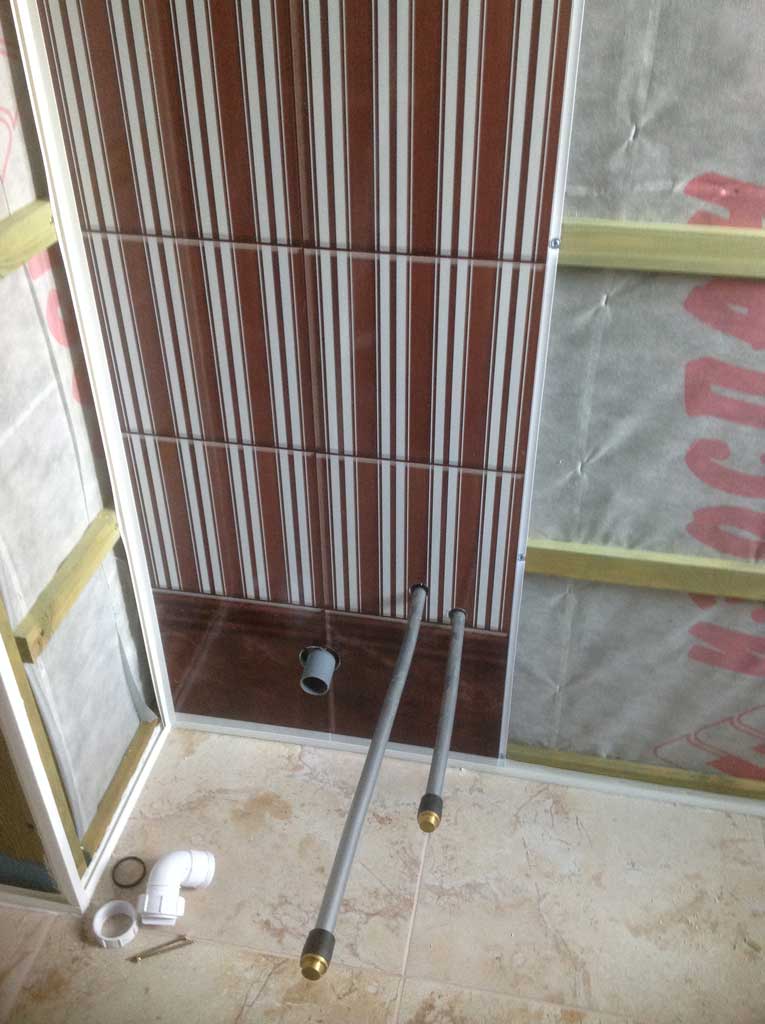

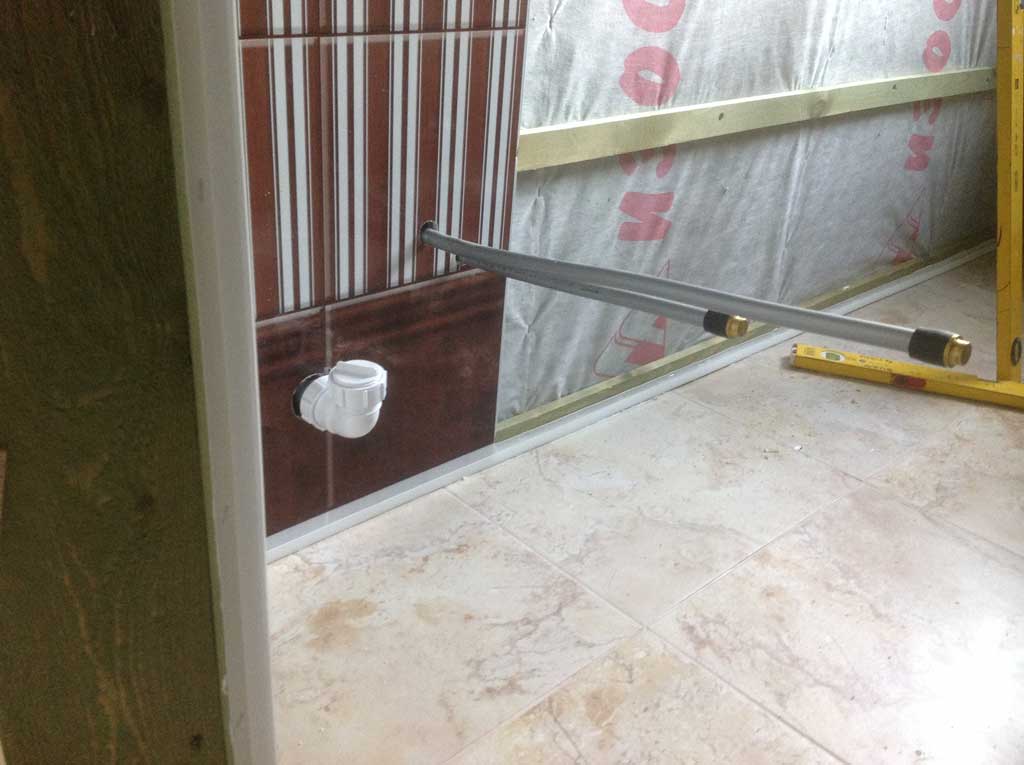

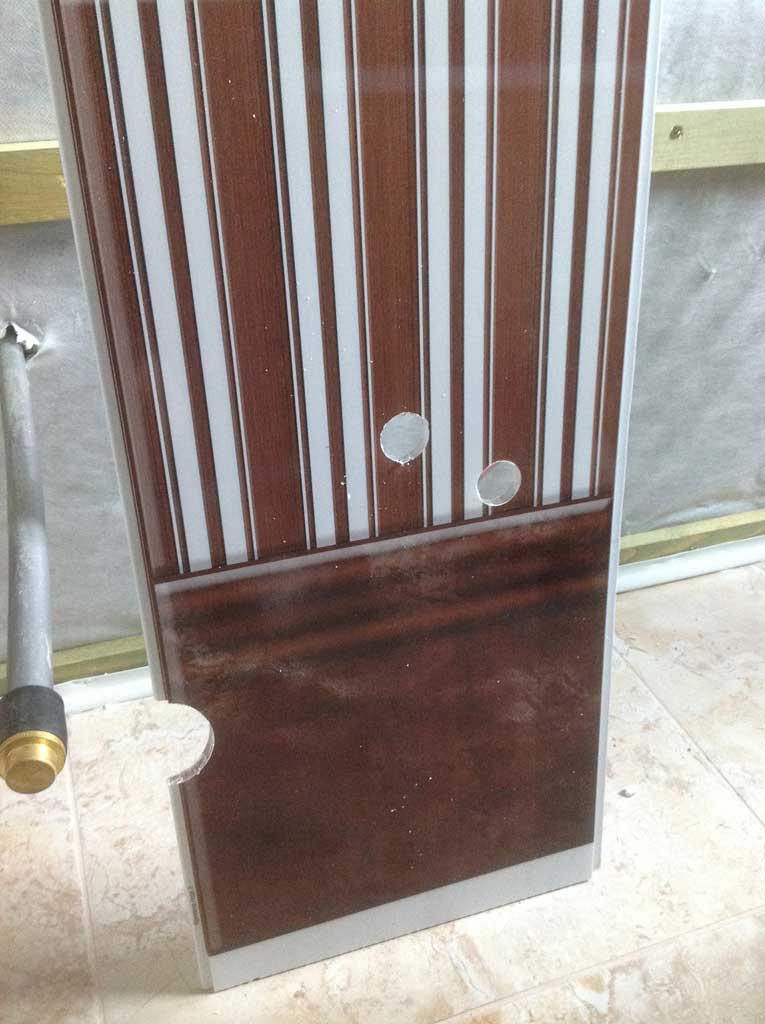

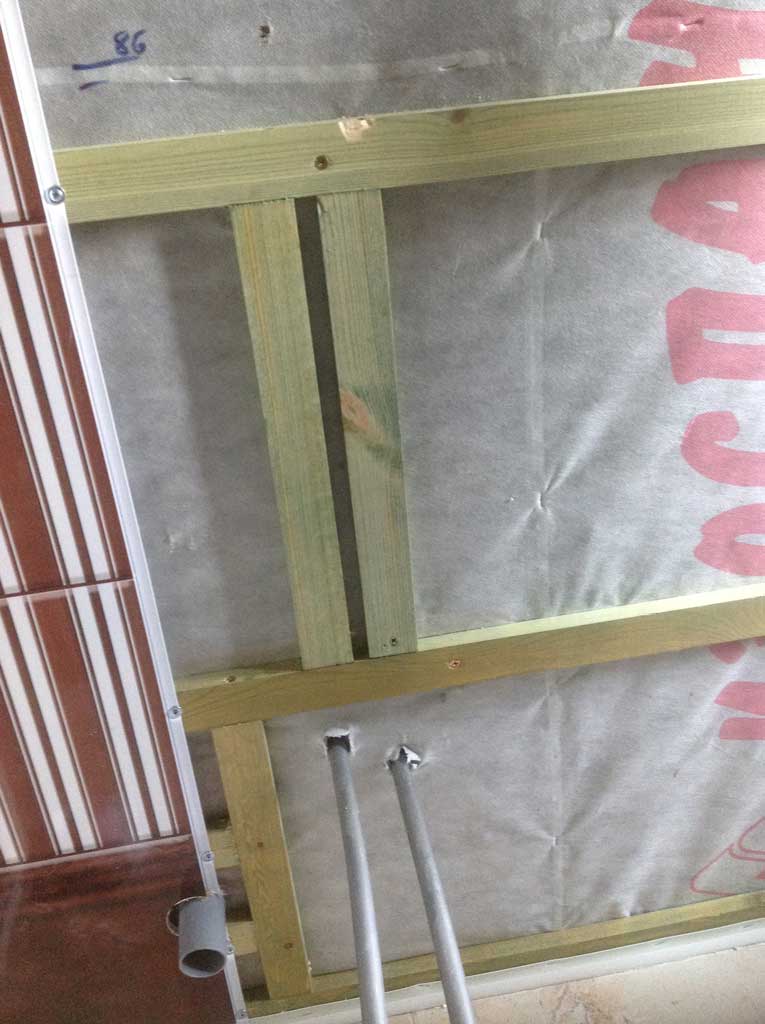

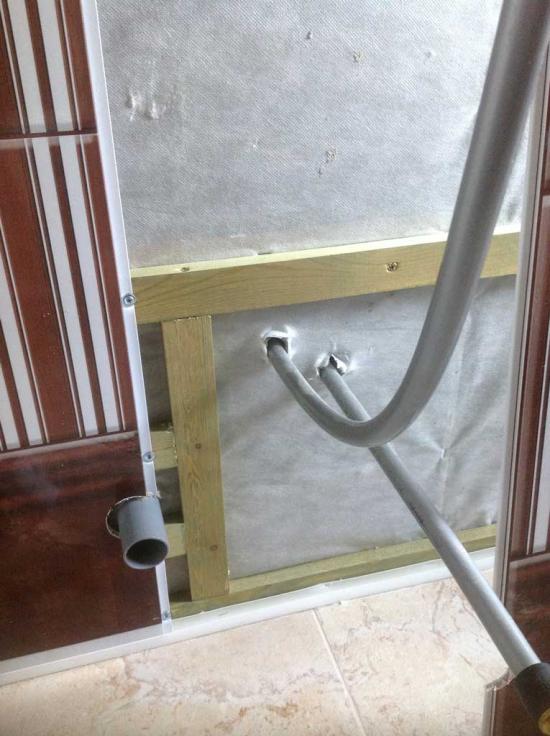

В первых двух панелях я вырезал несколько отверстий для слива из раковины (потом временно заглушил отверстие) и подвод холодной и горячей воды для раковины.

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

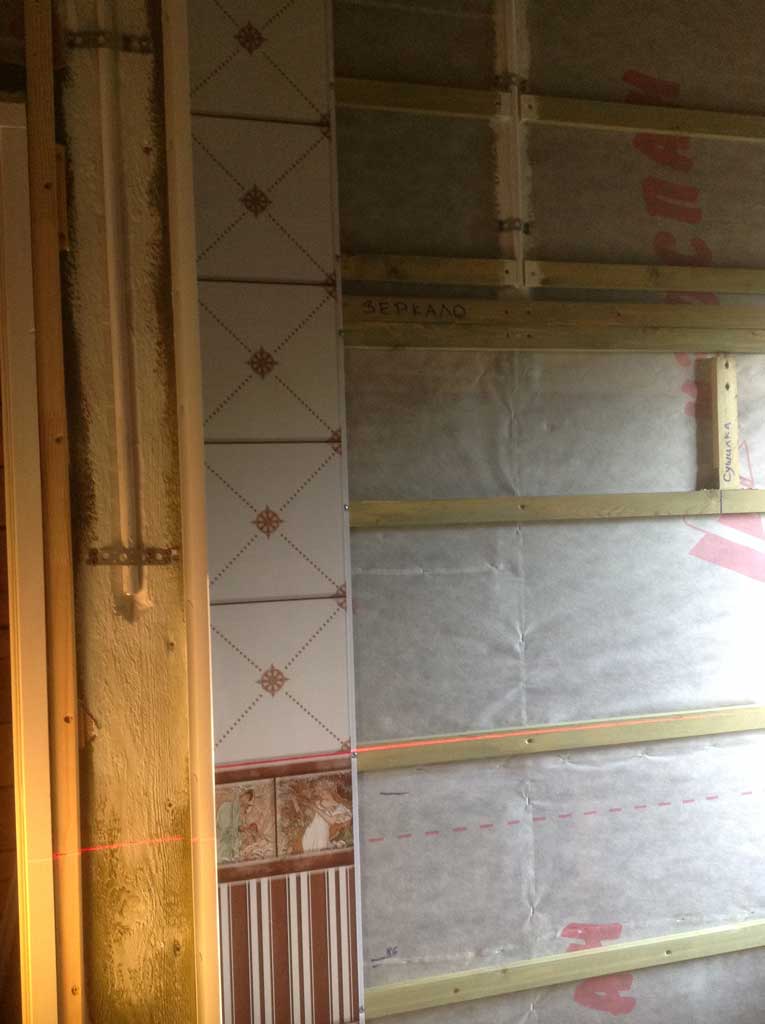

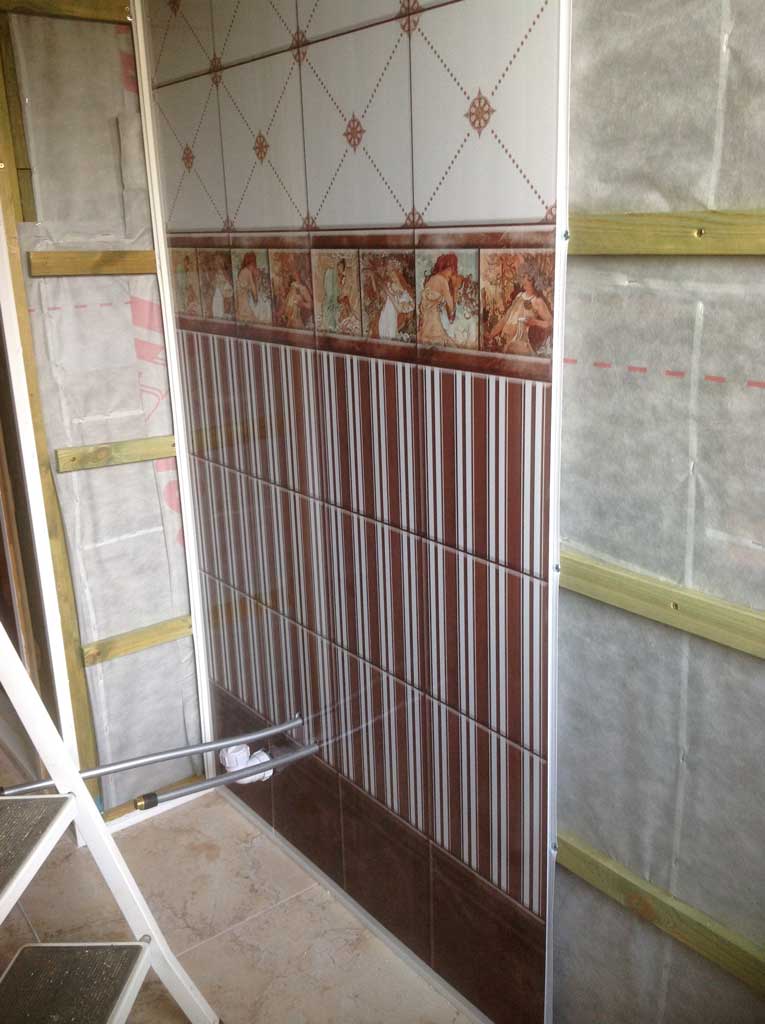

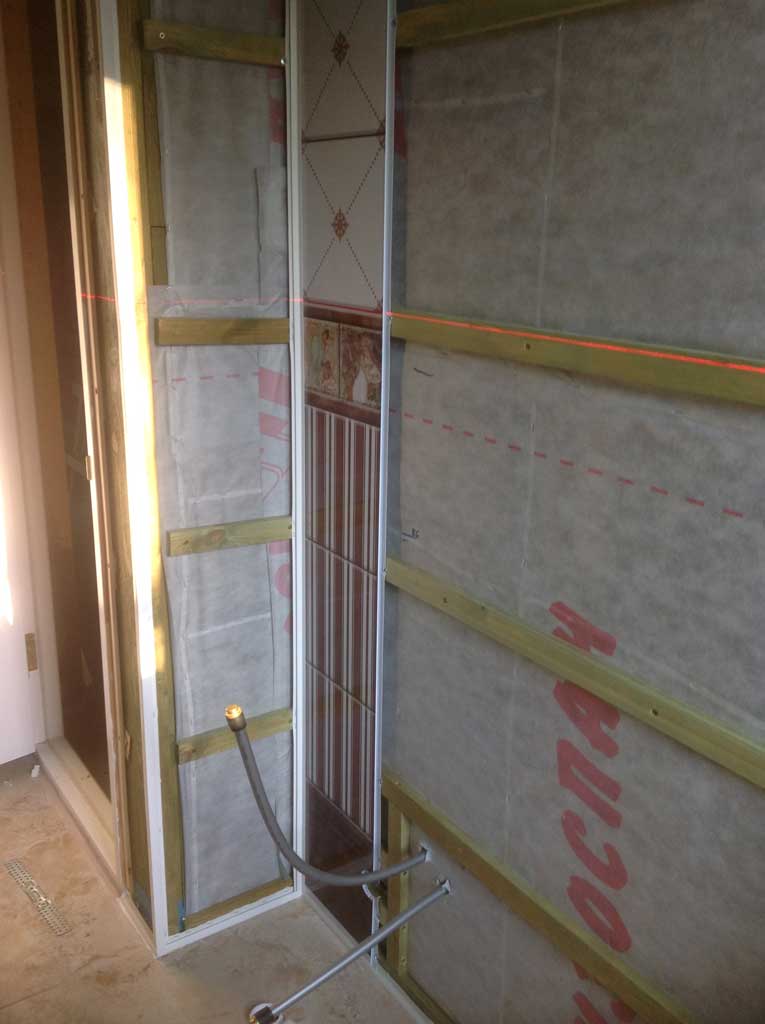

Итак первая панель была благополучно установлена. Выровняв ее по высоте согласно лазерному уровню я очень внимательно отрегулировал ее положение по вертикали - оно должно быть строго перпендикулярно - иначе все последующие панели будут установлены криво.

Если с обычными панелями это не так критично может быть, то с панелями имеющими рисунок типа "плитка" это довольно актуально.

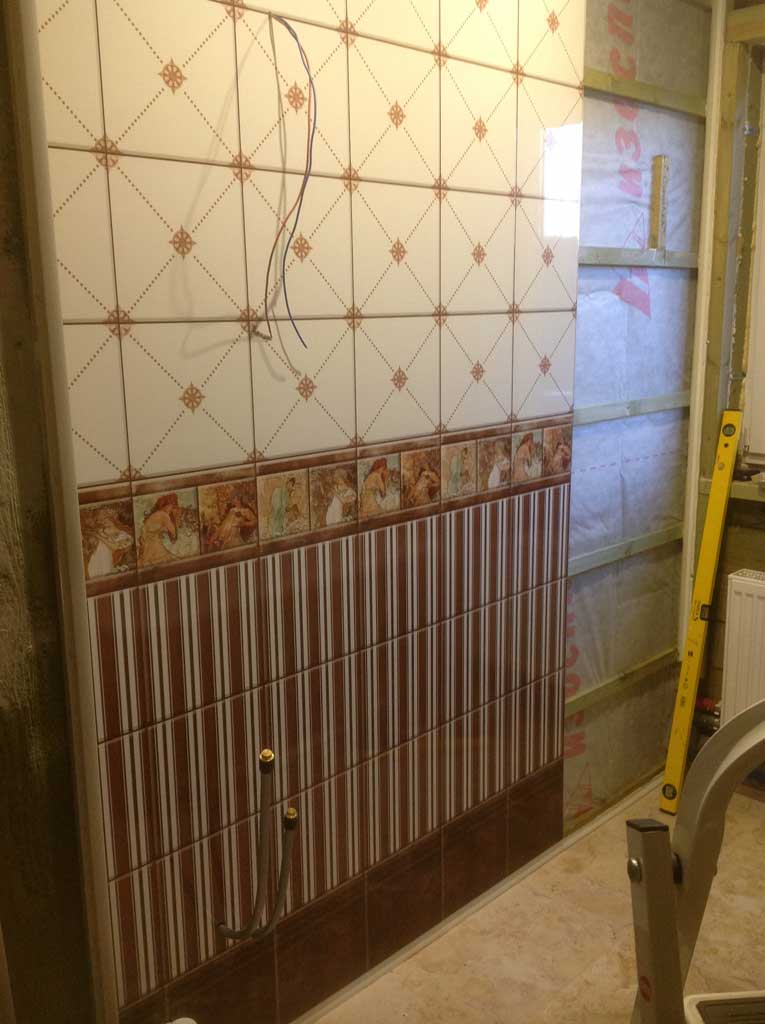

Последующие ПВХ панели монтировались достаточно легко - просто ставим их в нижний стартовый профиль и задвигаем влево в паз уже установленной и закрепленной панели.

Для фиксации самой панели я использовал шурупы 19мм с плоской пресс-шайбой. Закручивал их прямо через пластиковый выступ панели который примыкал к деревянной обрешетки.


Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

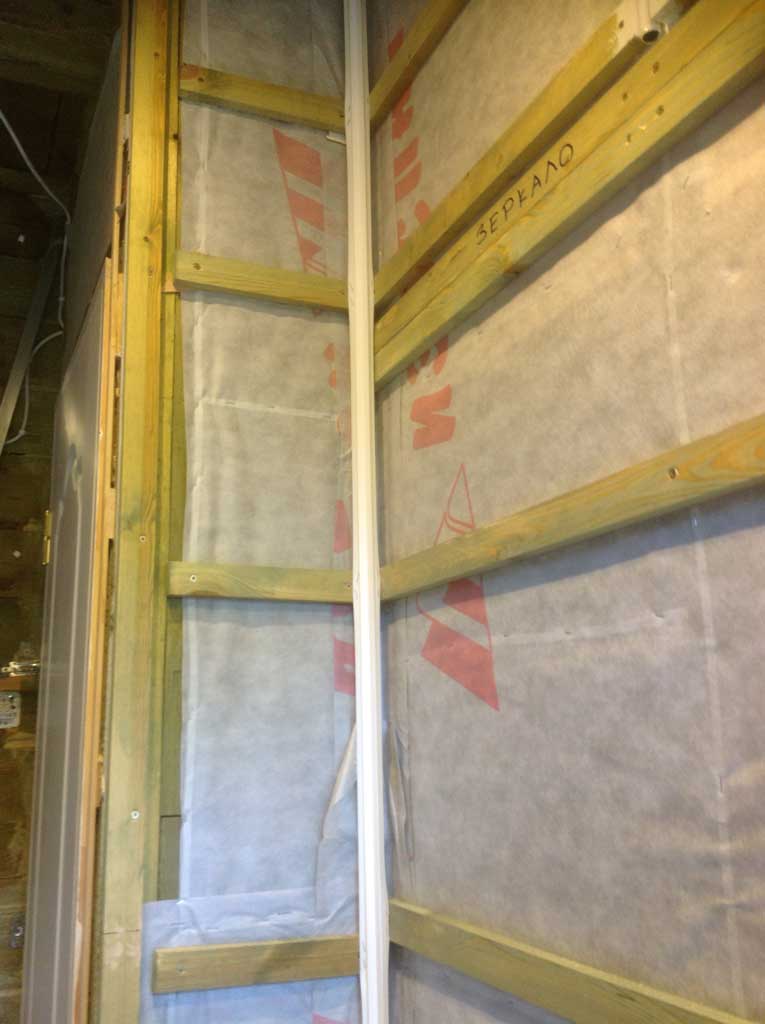

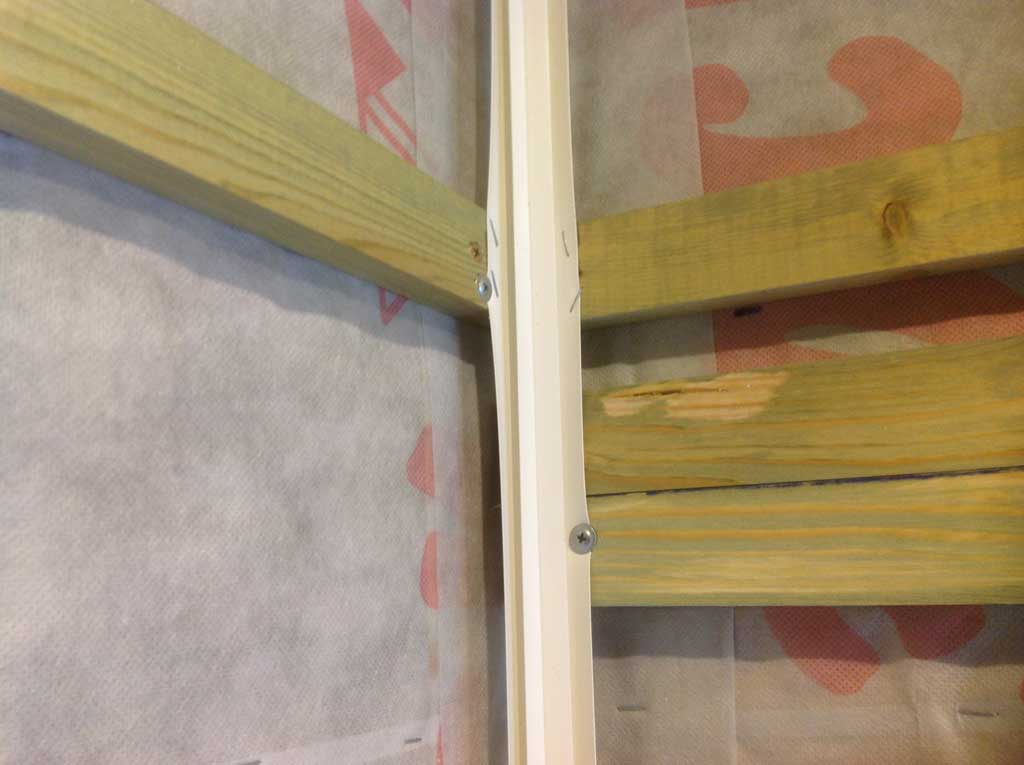

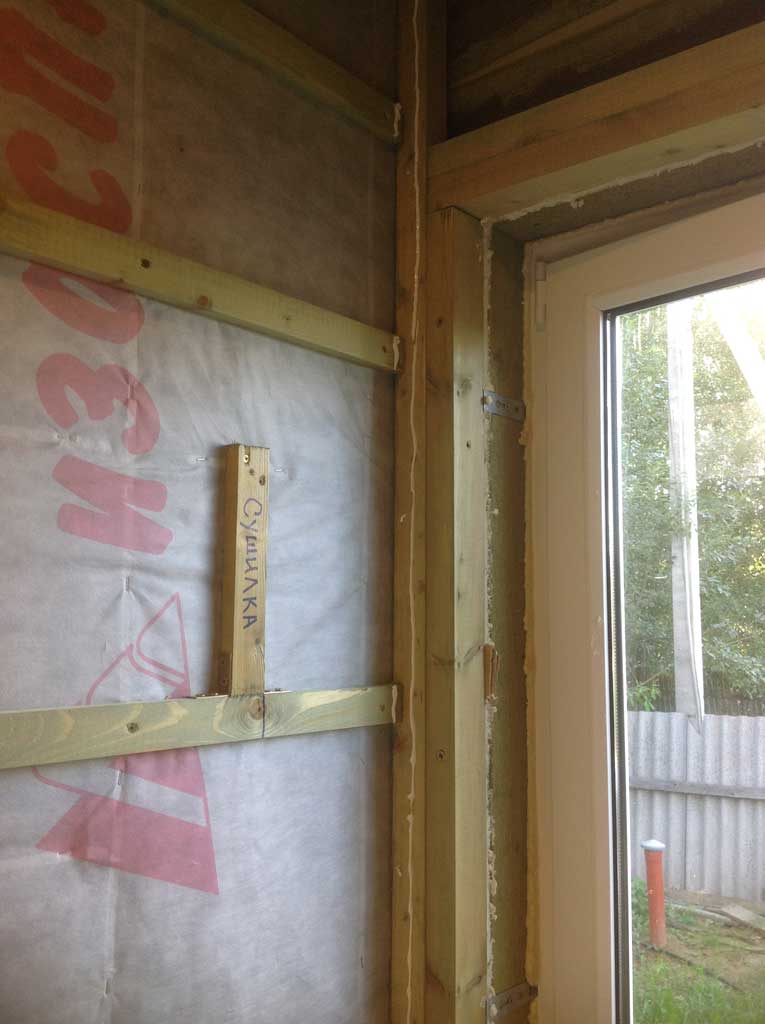

По поводу крепления стартовых и других профилей.

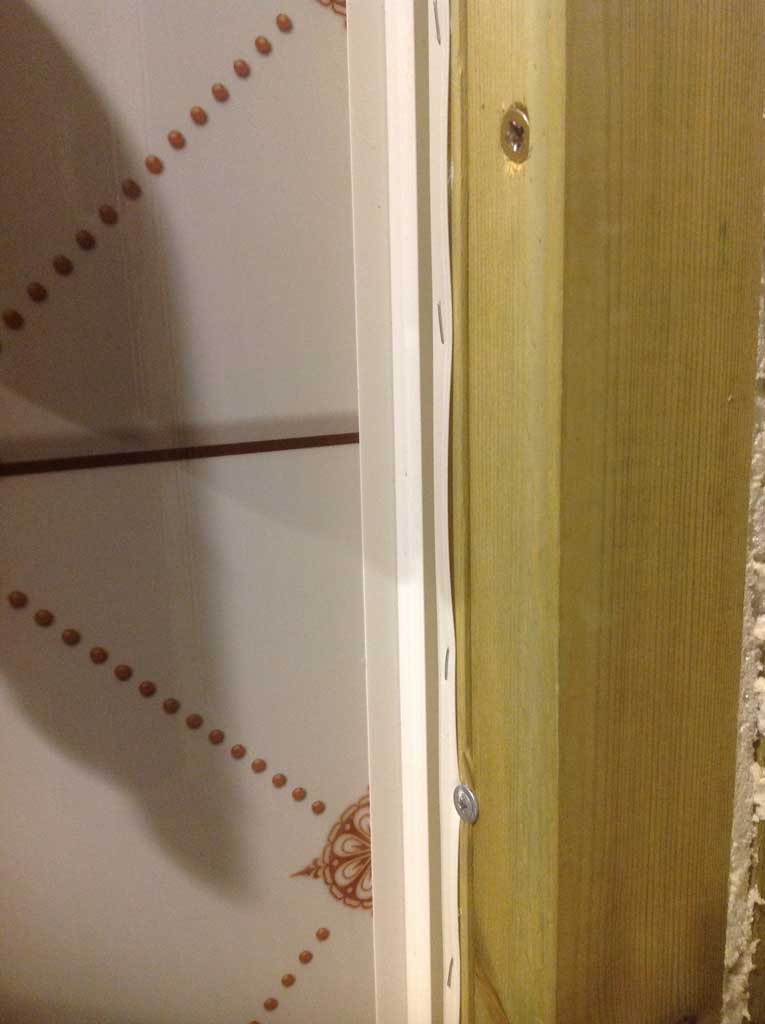

Стартовый профиль я силиконил и крепил к деревянной обрешетке с помощью степлера.
Вертикальные углы (внешний и внутренний) я предварительно приклеивал жидкими гвоздями и затем прикручивал их саморезами с широкой и плоской пресс-шайбой.

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

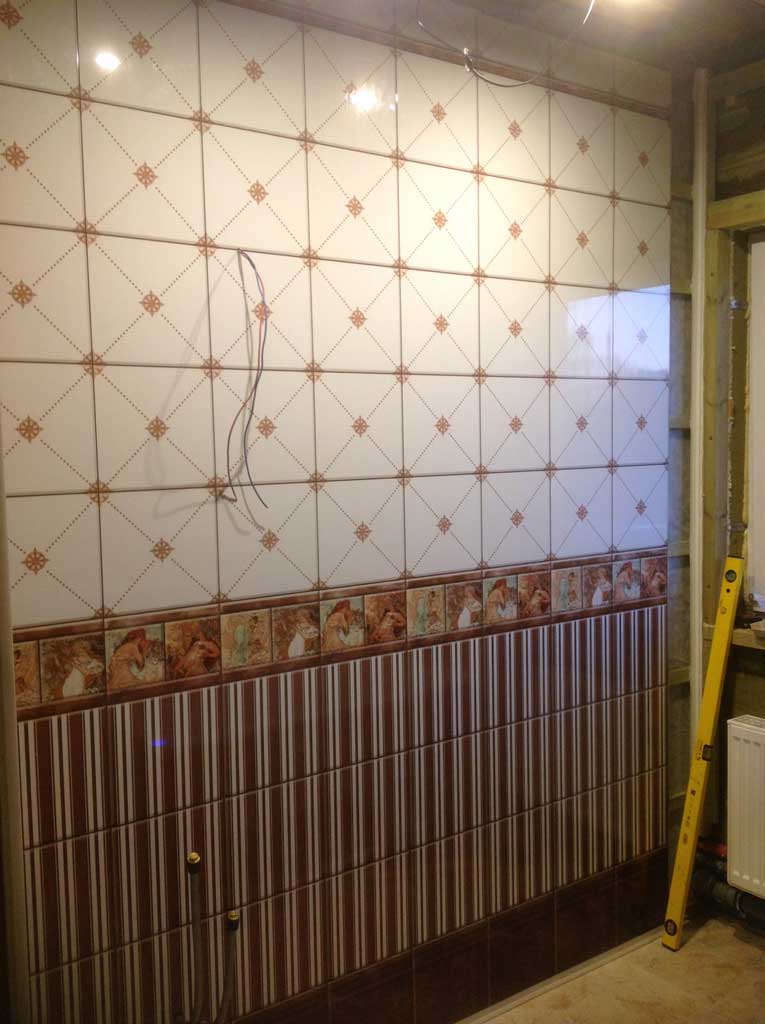

Монтаж последней панели

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"


Поскольку я произвожу монтаж слева направо, то правая панель у меня должна вставляться в профиль "внутренний угол" будучи подрезанной.
Конечно надо предварительно делать разметку помещения так, чтобы на подрез не оставалось сантиметра 1-3.
Чем больше размер панели - тем легче ее установить.

Что мы делаем:
1. Измеряем внутренний паз панели в который будет входить гребень самой последней панели. Например он равен 6мм (как на рисунке)

2. Измеряем "чистое расстояние" от кромки предпоследней панели до края кромки профиля "внутренний угол" ( в моем случае как на рисунке). К примеру он равен 80мм.

3. Измеряем глубину паза профиля "внутренний угол" - допустим он равен 12мм.
Для измерения паза профиля "внутреннего угла" лучше использовать обрезок ПВХ панели - так будет намного точнее, поскольку подрезанная панель может "умяться" на большее расстояние нежели предполагалось ранее.

4. Используя полученные размеры обрезаем нашу последнюю панель в нужный нам размер. В моем случае ширина панели должна быть 80+12мм = 92мм.

5. Наносим по вертикали в местах соприкосновения панели с направляющими из дерева клей или силикон. Вставляем плотно крайнюю правую часть панели внутрь паза направляющей "внутренний угол" и прижимаем панель с ктене.
если вы не ошиблись с размерами и они не сильно ушли по вертикали то просто сдвигая ладонями панель влево вы ее задвините в предпоследнюю панель.
При этом панель будет вполне надежно держаться в профиле "внутренний угол".
Дале такими же движениями ладоней по панели двигаем ее в нижний стартовый профиль.

Все! Последняя правая панел установлена!
Таким образом можно осуществлять монтаж панелей и на внешних углах.
Это один из вариантов...

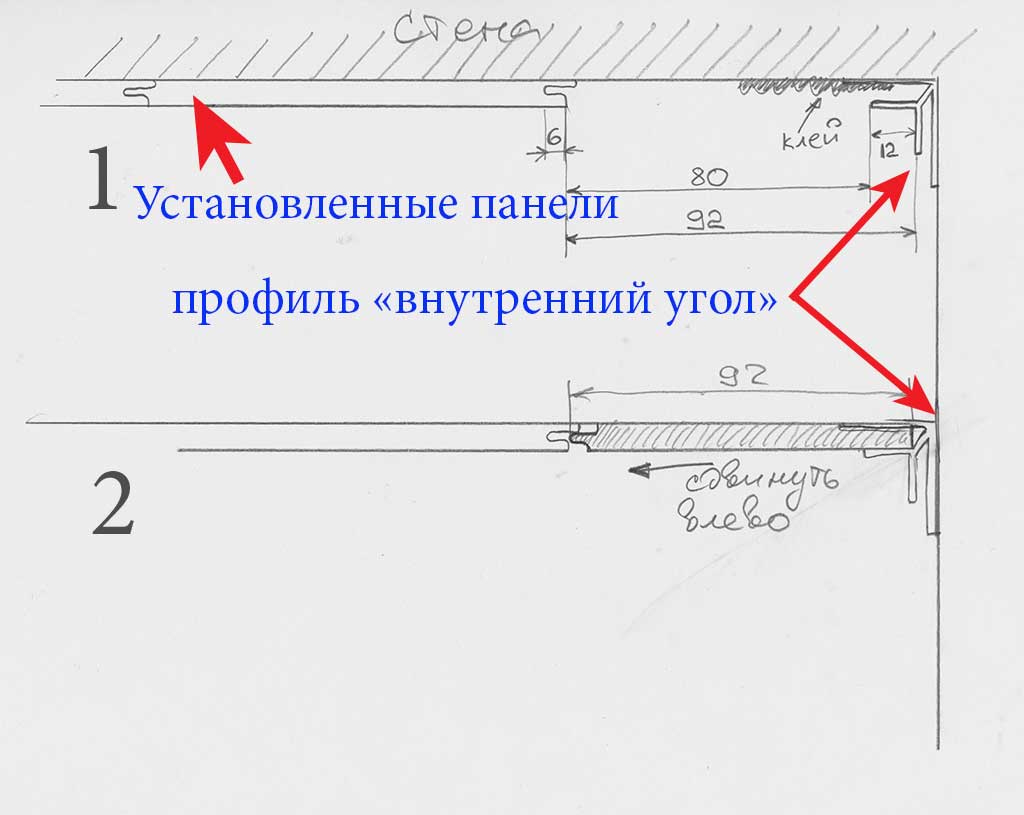

Вот рисунок:
Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

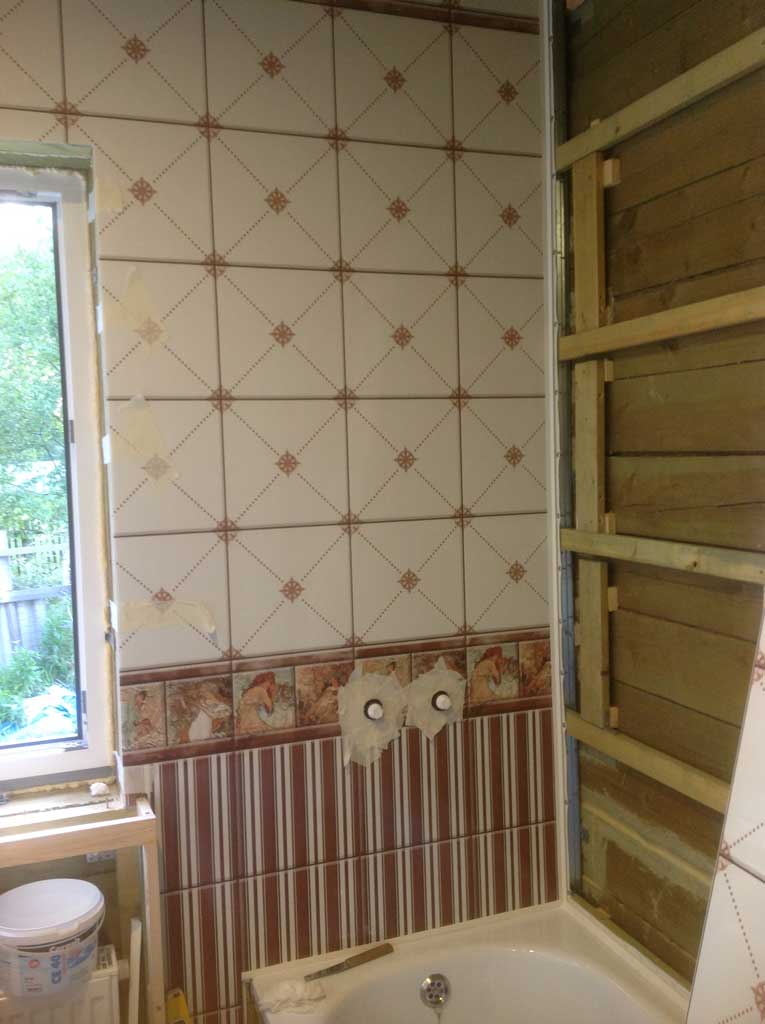

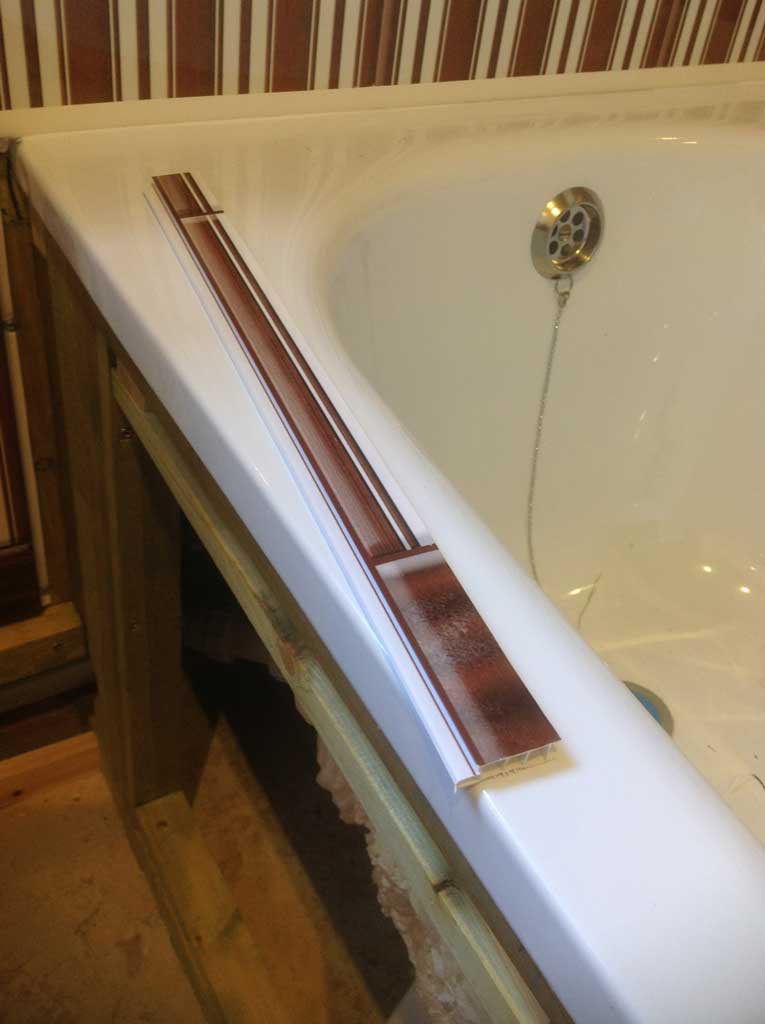

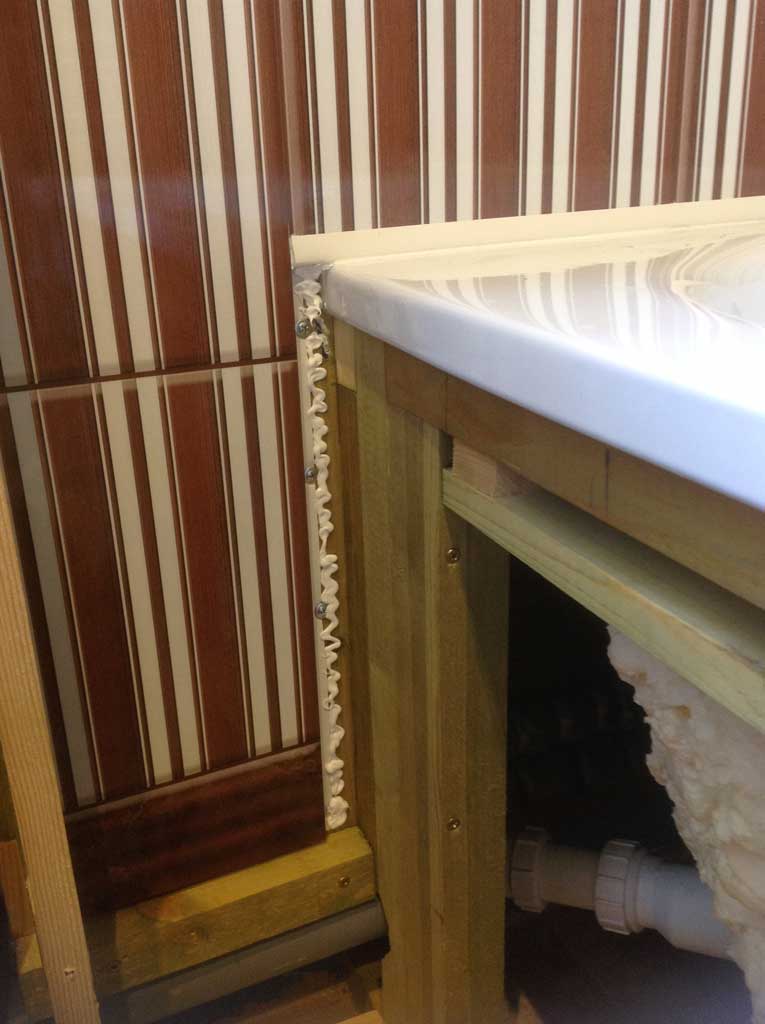

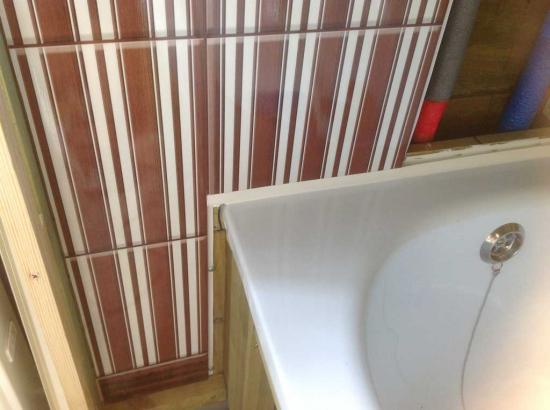

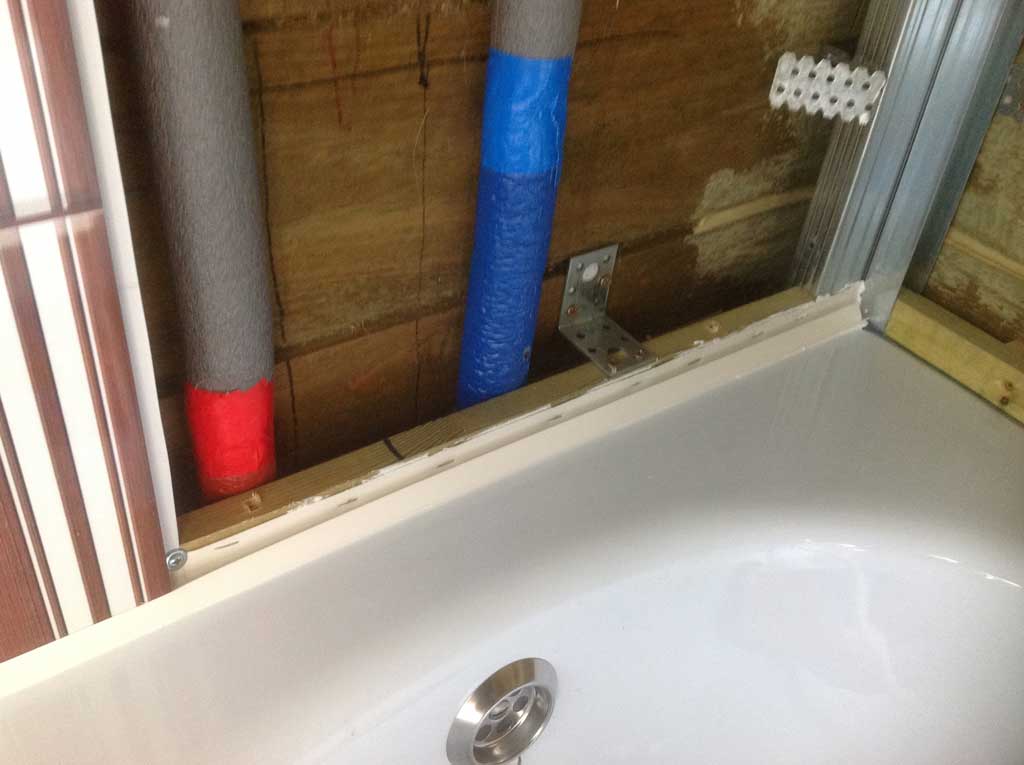

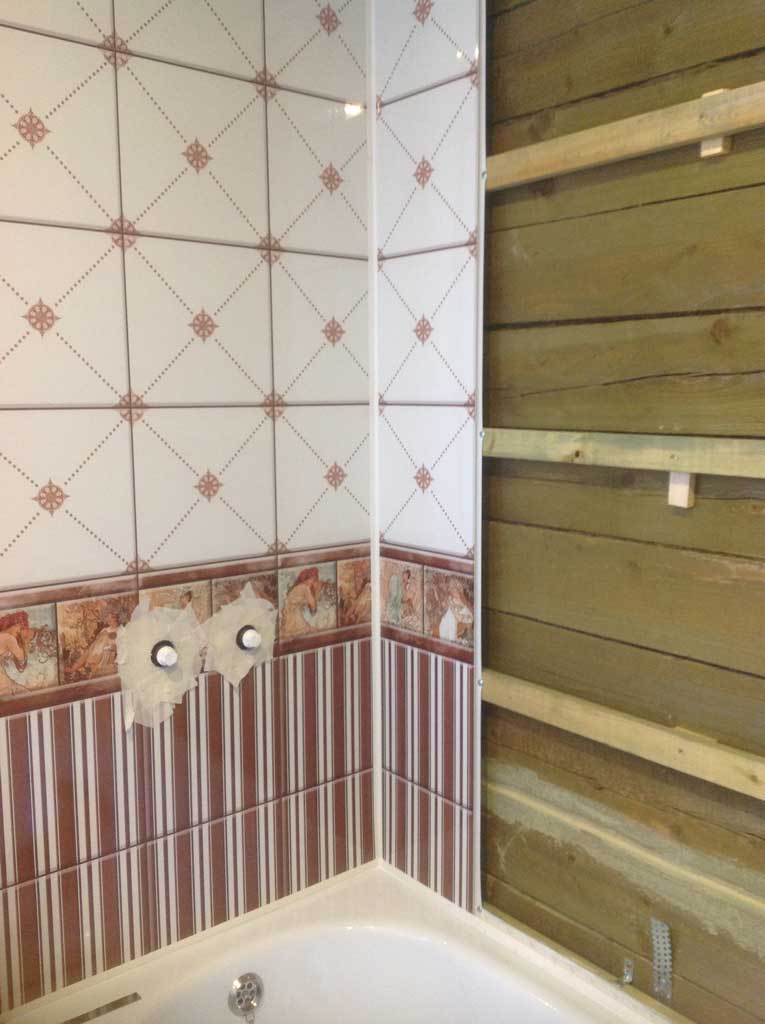

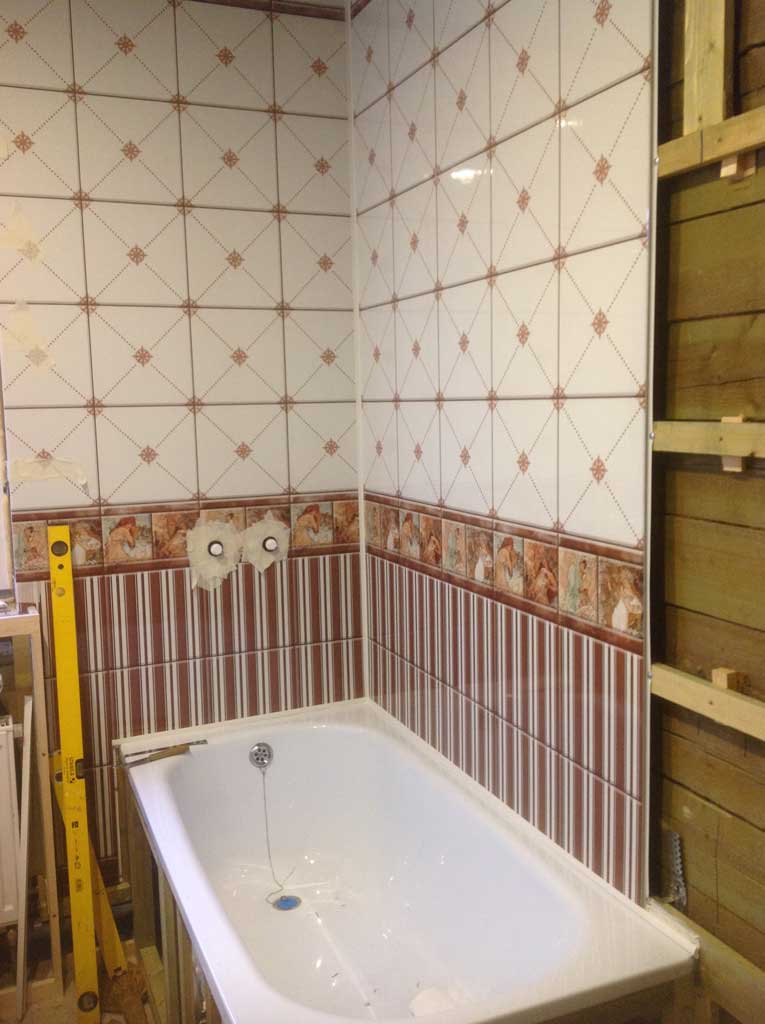

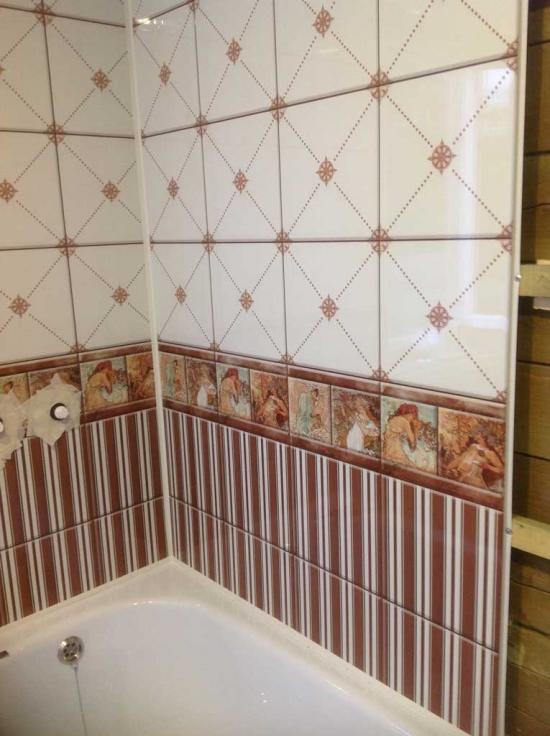

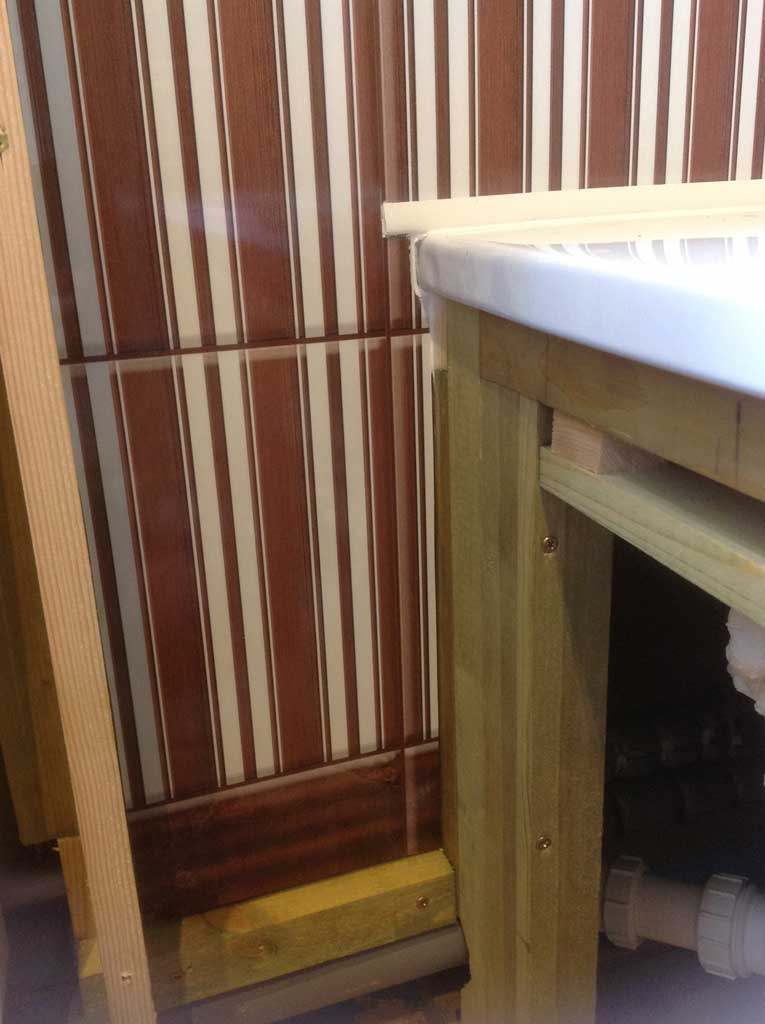

При монтаже панелей над ванной я сначала по периметру ванны присиликонил и пристеплерил стартовый профиль и в углу прикрепил профиль "внутренний угол"

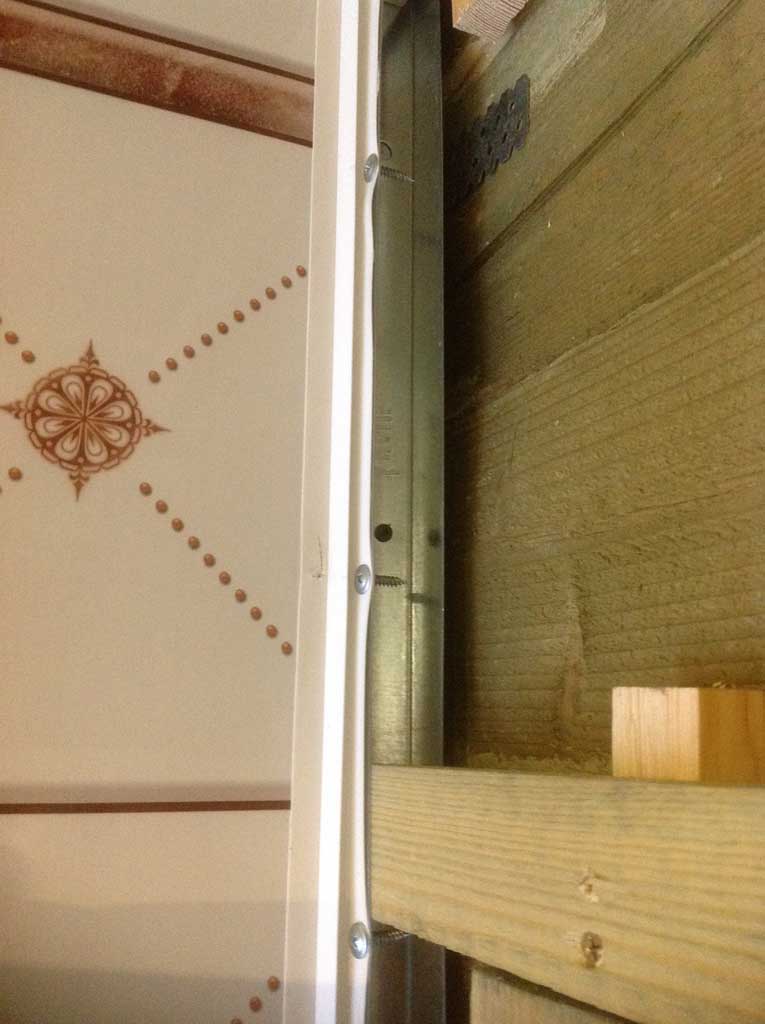

Здесь я сильно пожалел, что не поменял его также на деревянный - при закручивании шурупов в профиль кнауф у меня несколько раз срывался шуруп с дрели и я пару раз дрелью ударял по профилю. В результате в этих местах я профиль повредил.

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

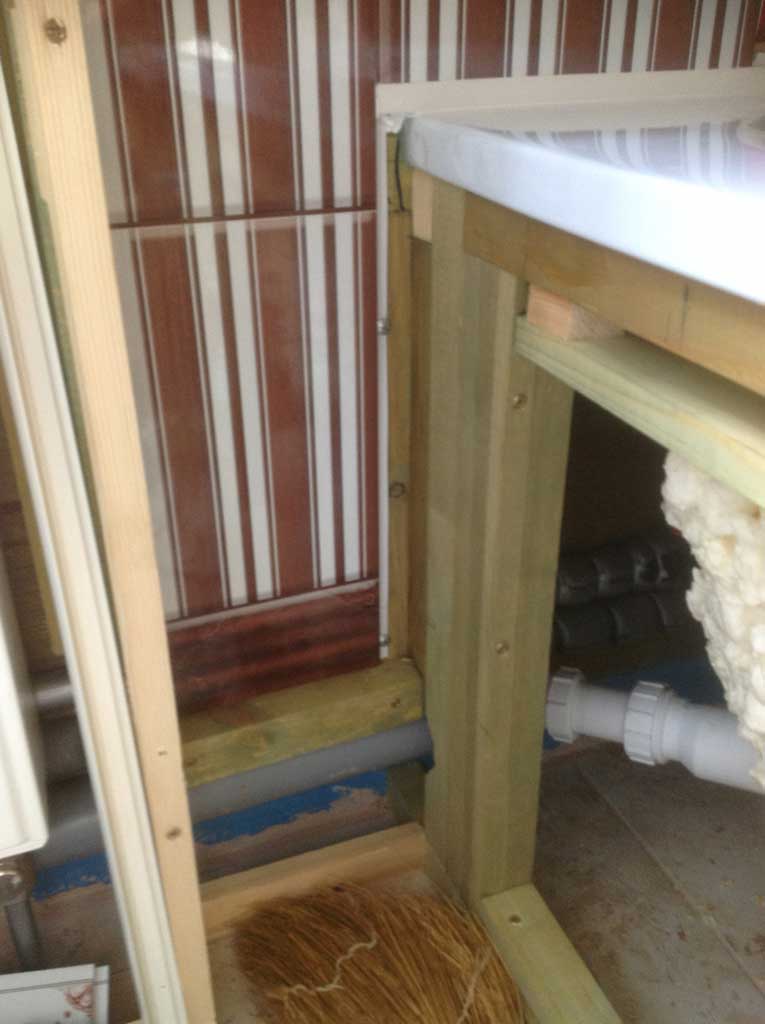

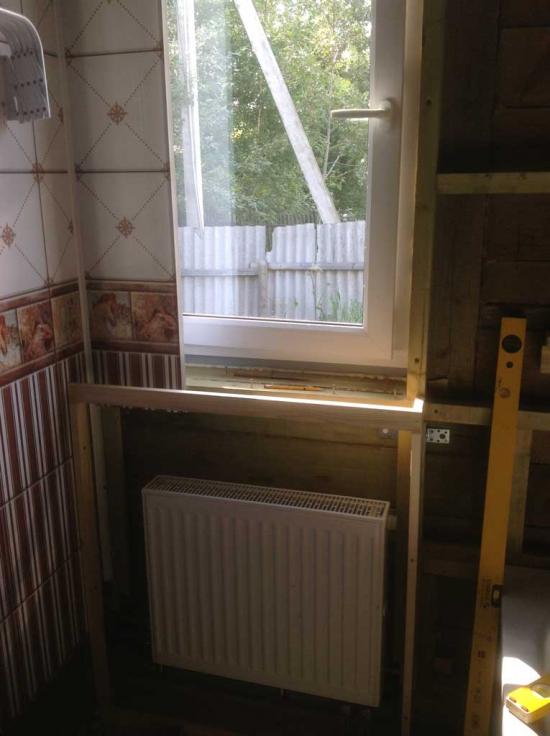

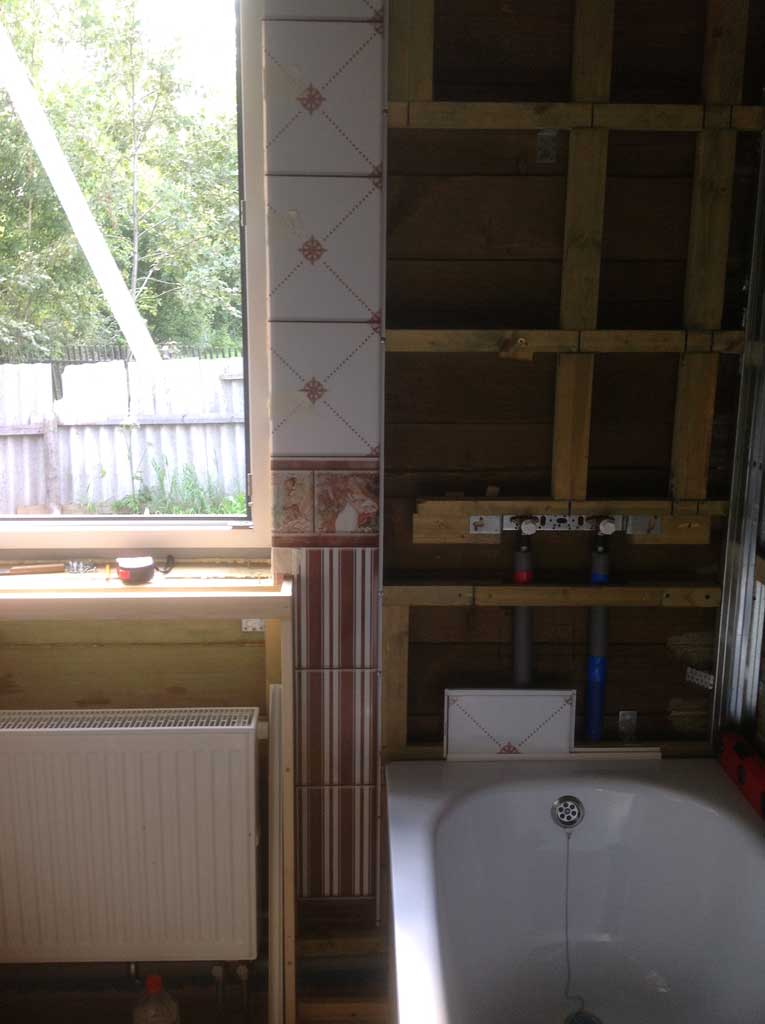

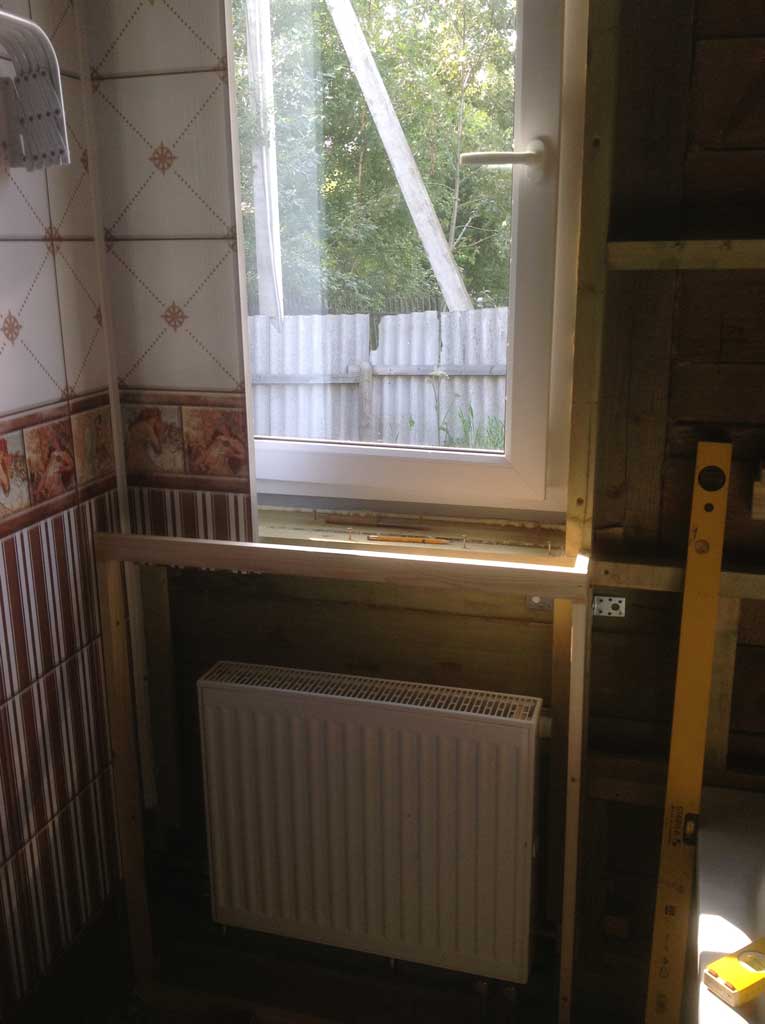

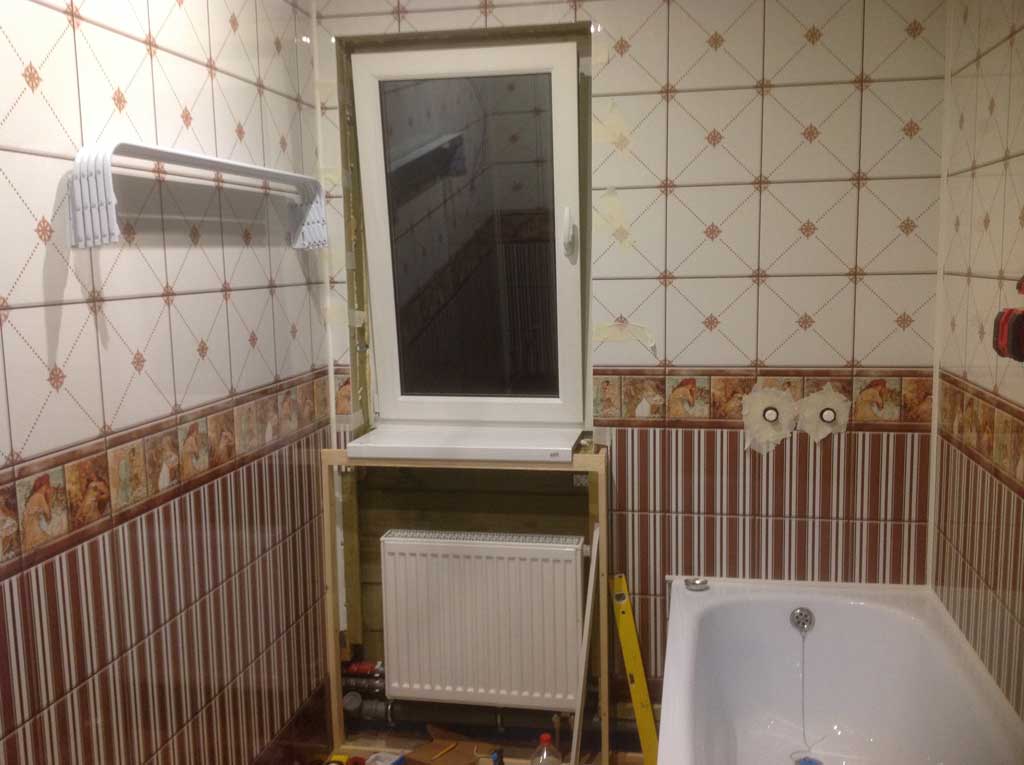

В районе батареи я сделал каркас на который впоследствии будет установлена вентиляционная решетка. Такая же решетка (только узкая) будет установлена в подоконник, который будет нависать над батареей.

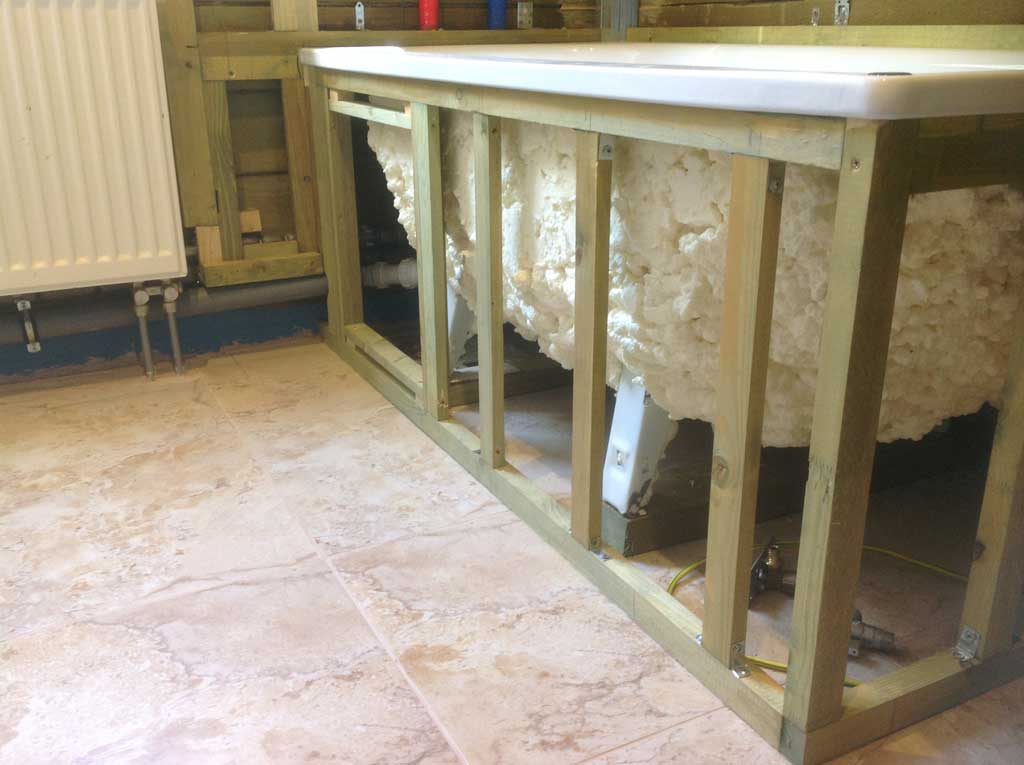

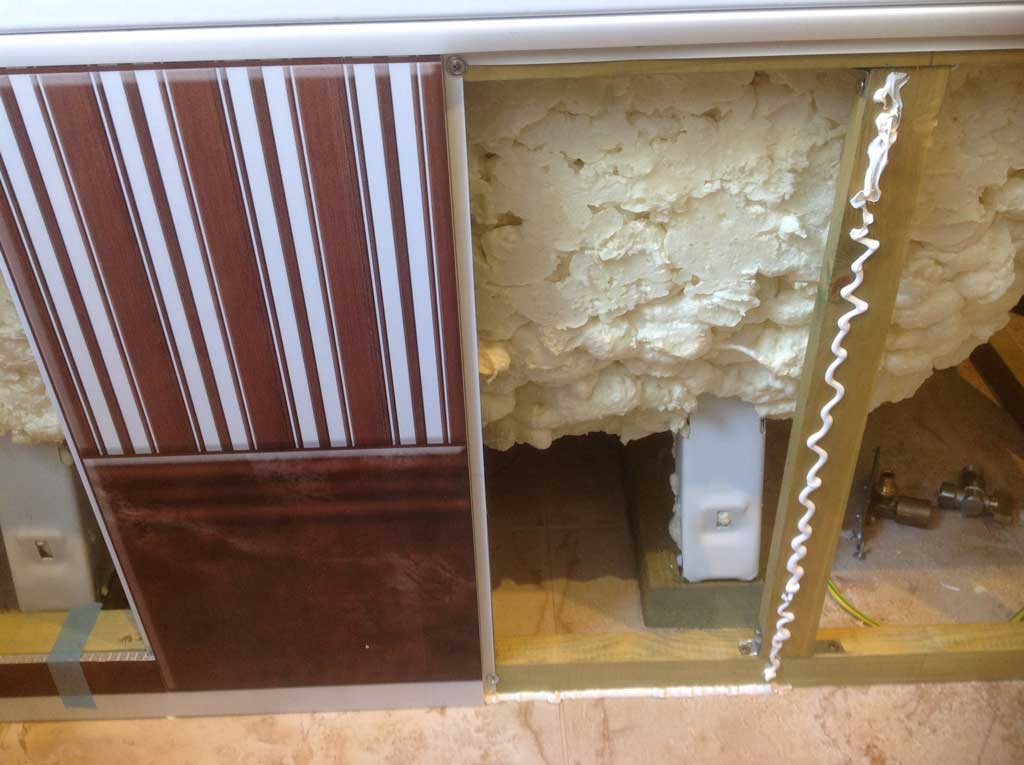

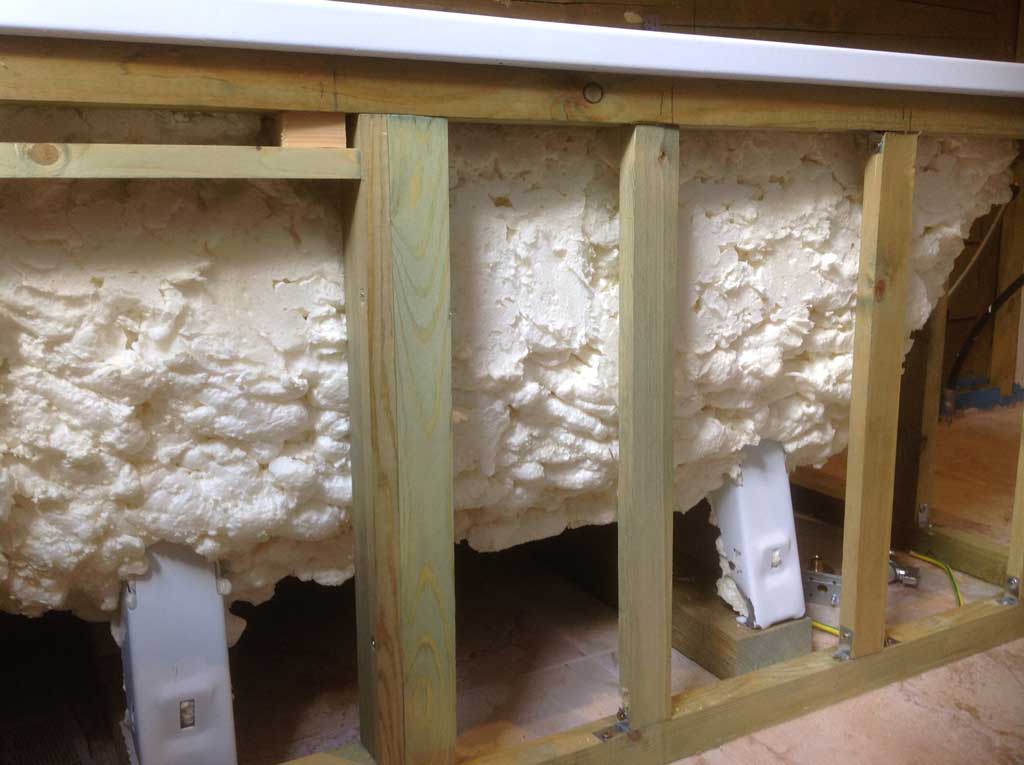

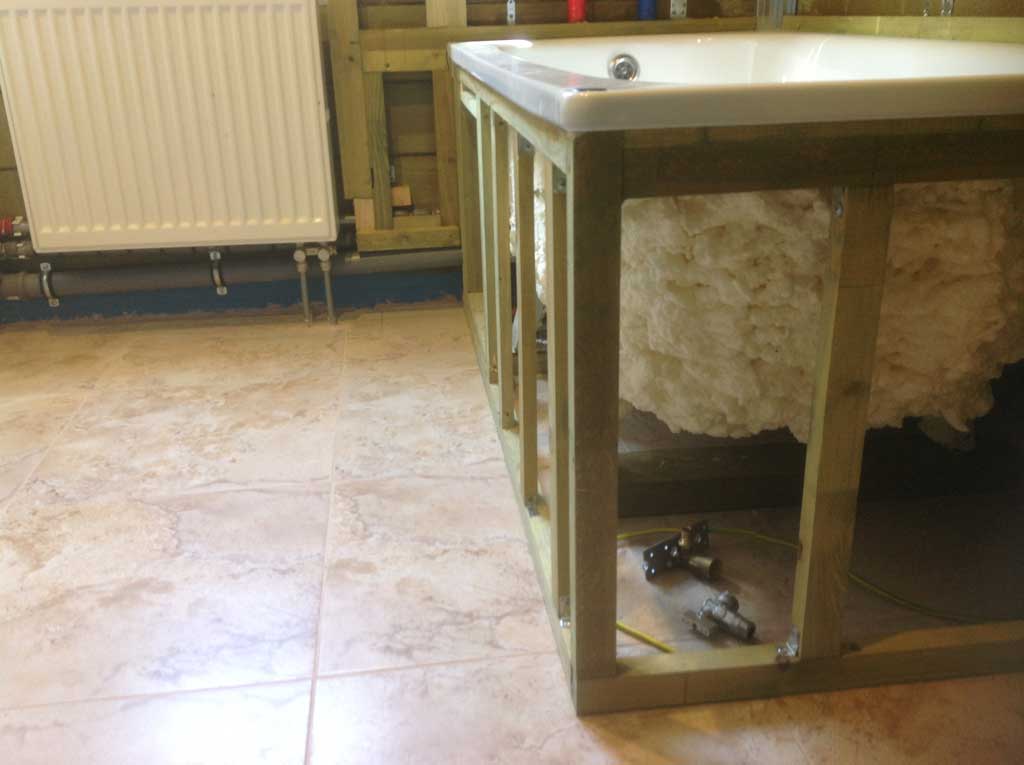

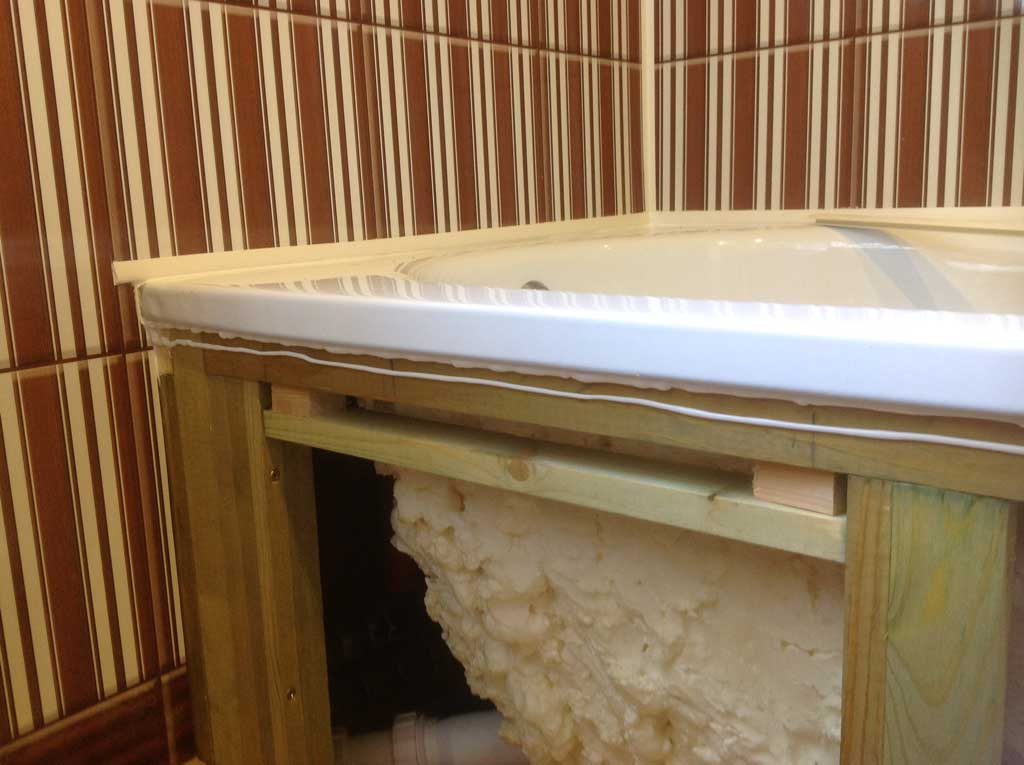

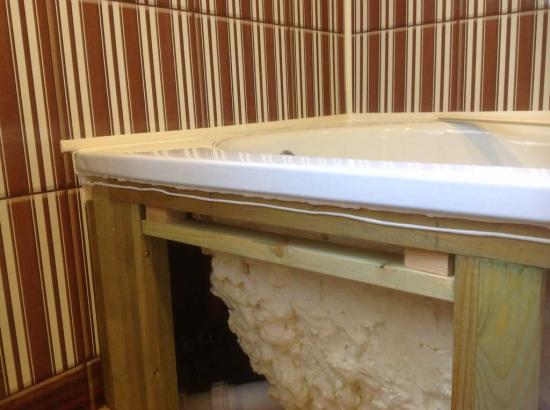

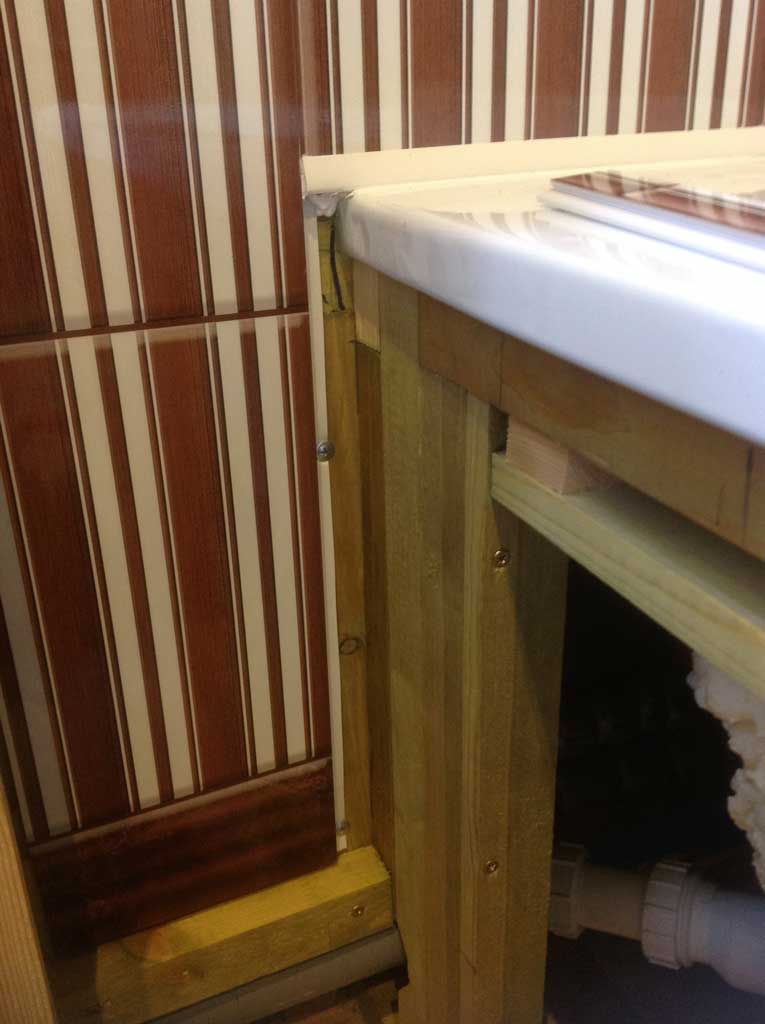

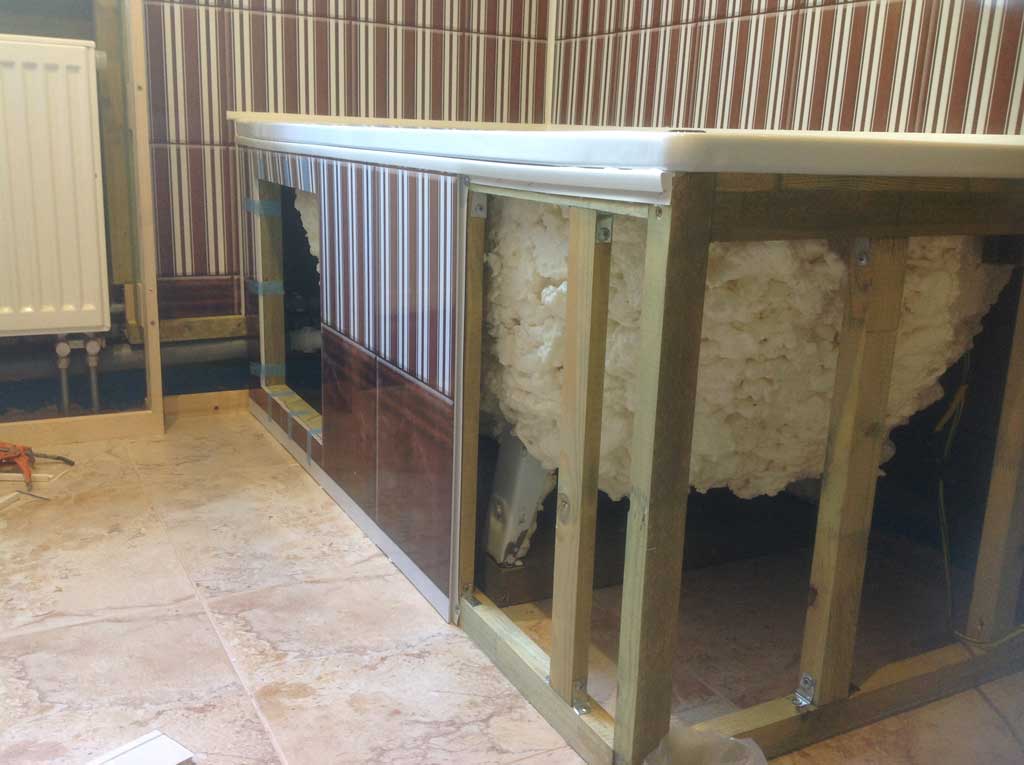

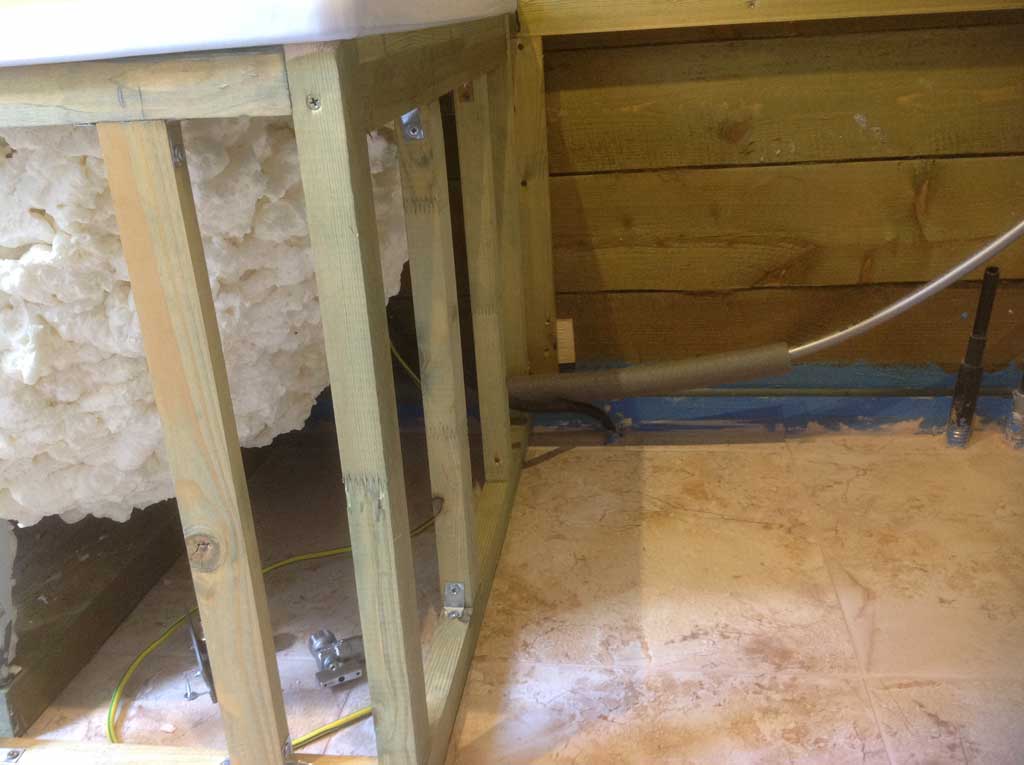

Под ванной я также сделал обрешетку для обшивки ванны теми же ПВХ панелями "Времена года".

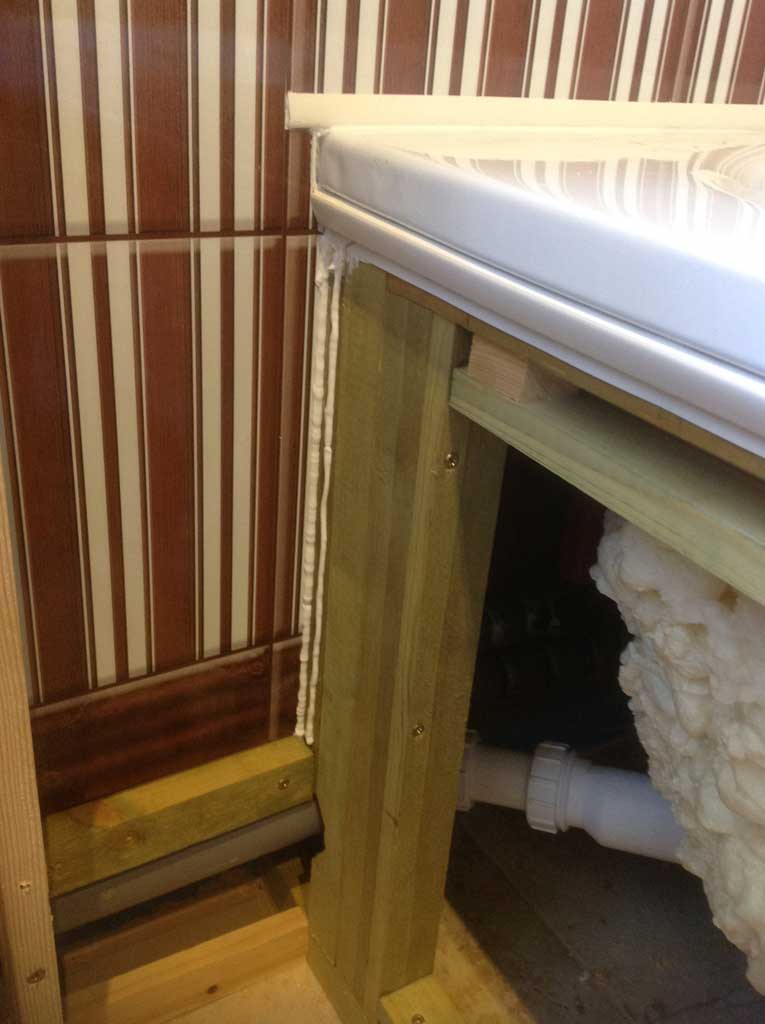

Нижний брусок и верхний, который заходит под ванну я обильно просиликонил. Под ванной будет также лючок для доступа к спуску ванны.

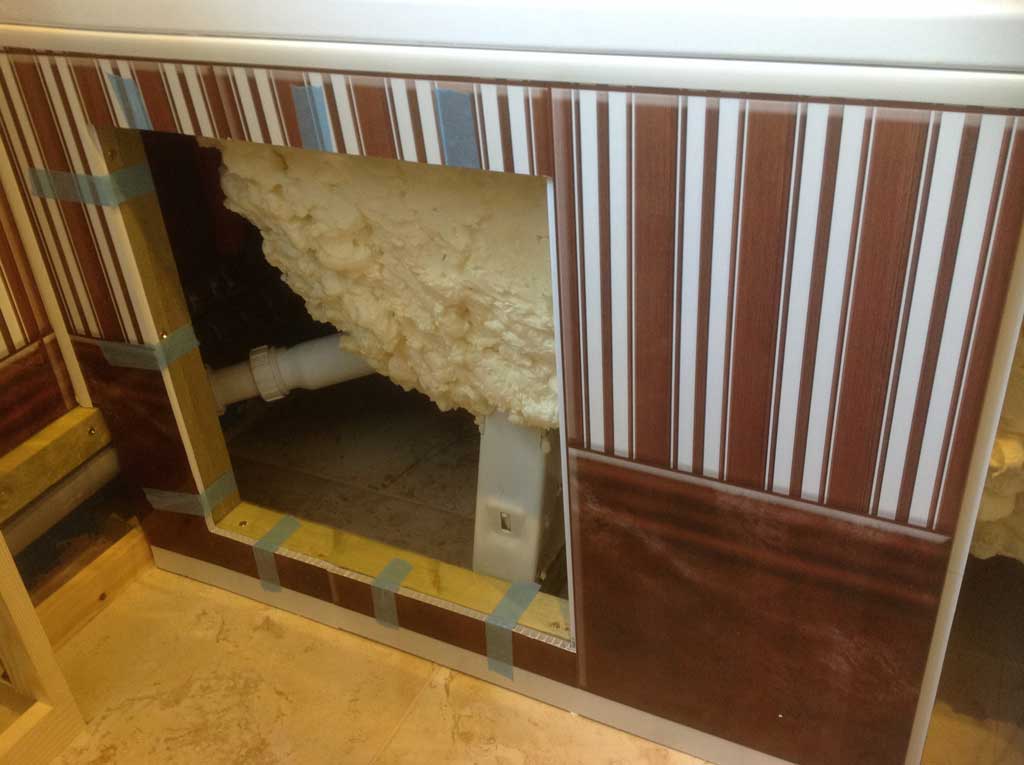

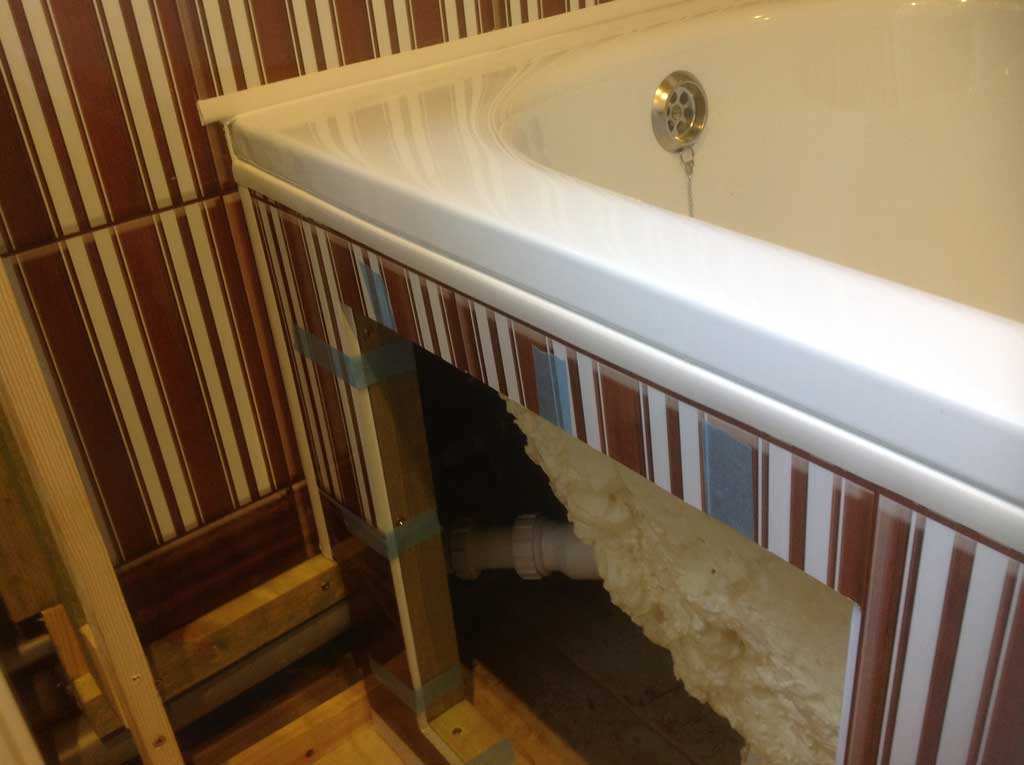

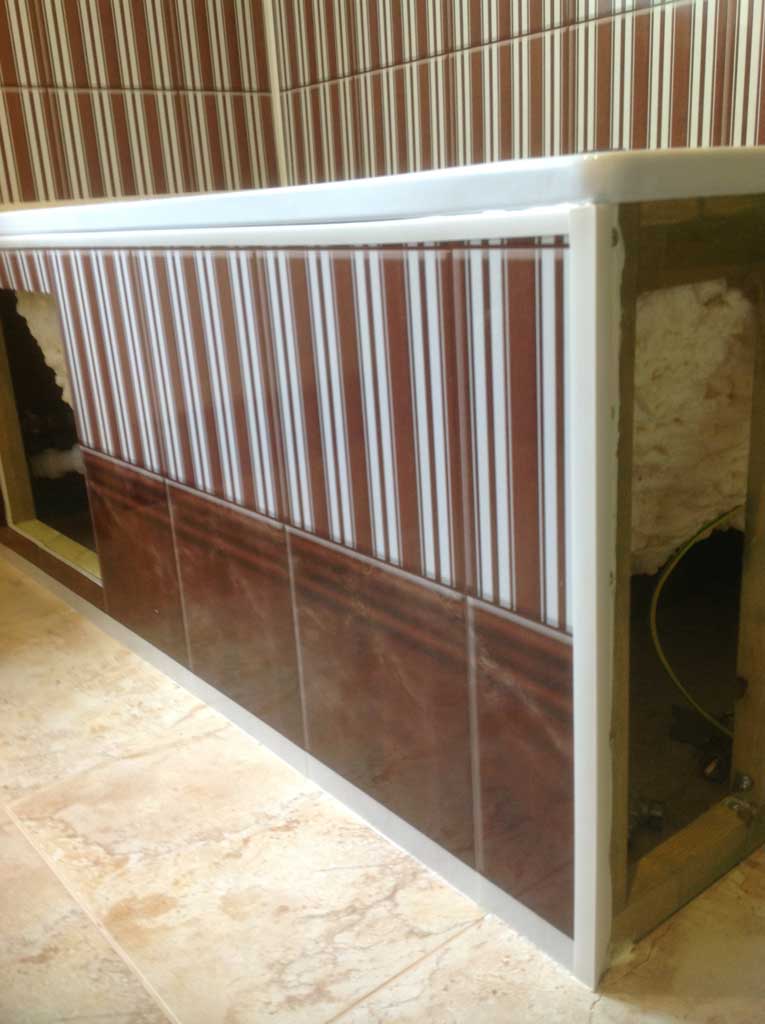

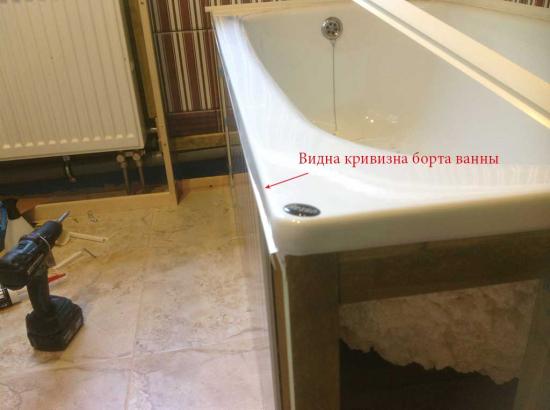

Я планировал сделать обшивку экрана ванны заподлицо с краем ванны.

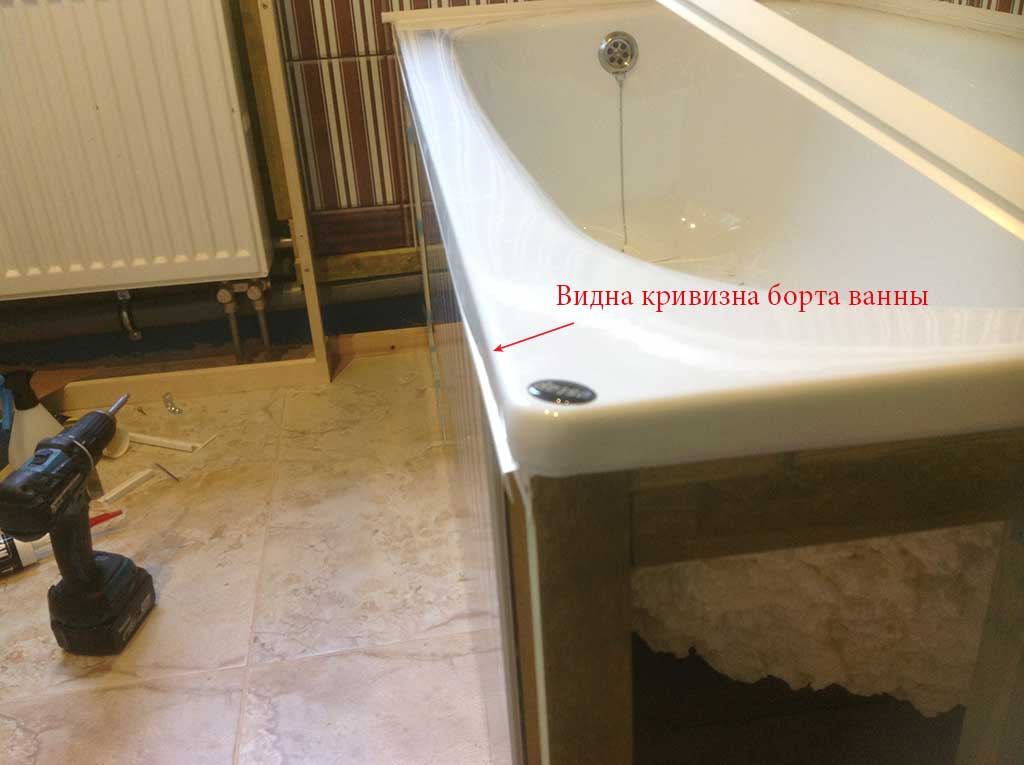

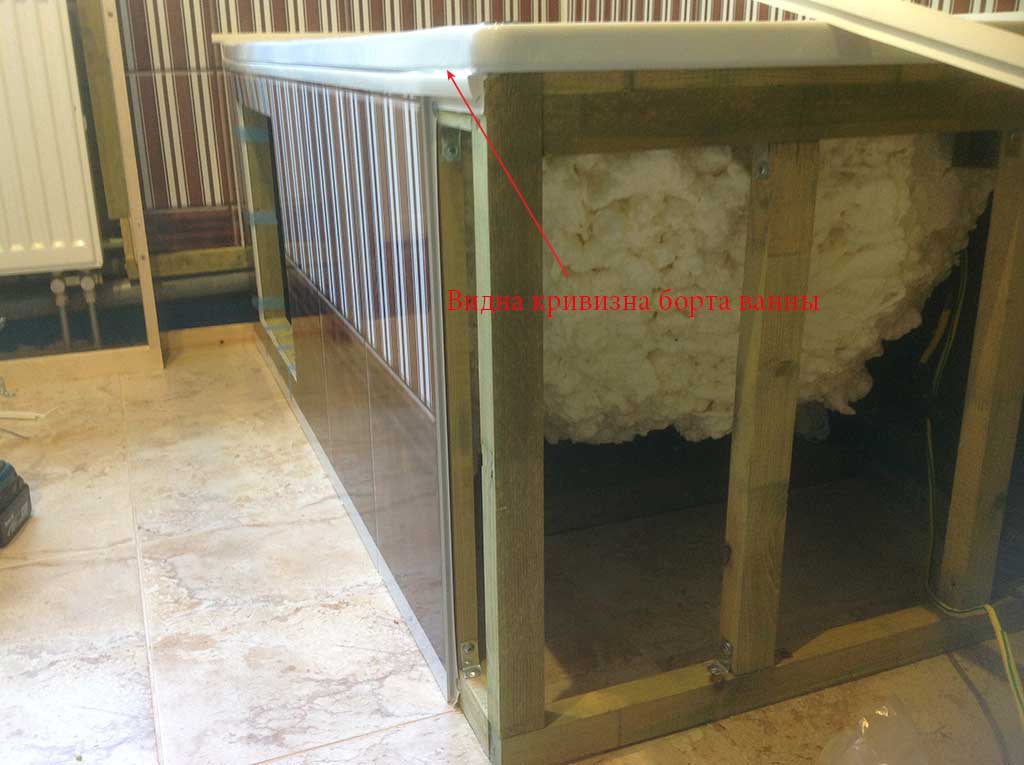

Однако оказалось, а сразу я и не обратил на это внимания, что по краям ванна имеет "кривой" бортик.
В результате в начале и в конце ванны экран будет чуть чуть выступать наружу.

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"

Строительство дачи в СНТ. Часть 35 - Обшивка ванной комнаты пластиковыми 3D панелями "Времена года"
