Замена нагревателя в стиральной машине Hotpoint Ariston ARTL 837

Через 7 лет эксплуатации стиральной машины Hotpoint Ariston ARTL 837 заметил пару проблем:

- сначала перестала фиксироваться крышка в открытом состоянии
- машинка вдруг перестала нагревать воду при стирке.
Сначала обратил внимание что вода нагревается совсем чуть чуть, а затем и вовсе перестала нагреваться.

Cтиральная машина Ariston ARTL 837
Руководство пользователя -


По первой проблеме:
Оказалось, что петли крышки выполнены в виде пары загрутых под 90 градусов стальных проволок.
В местах "перегиба" данные проволоки просто проржавели со временем и обломились.
Чтобы починить крышку стиральной машины своими руками надо:
- либо заменить их на новые
- либо загнуть эти проволоки в других местах. Для этого надо "отпустить" закалку в местах нового сгиба накалив проволоку на огне и дать медленно остыть. После этого загнуть под 90 градусов.
какое то время такой ремонт будет действенным. Потом обломится снова.

По второй проблеме.
Тут возможны варианты:
- "накрылся" ТЭН - нагреватель стиральной машины. Это может быть обрыв или пробой на корпус.
- "накрылся" термодатчик

Нагреватель в Hotpoint Ariston ARTL 837 используется длинной 170 мм на 1,7 кВт под номером C00094715

Взаимозаменяемые артикулы данного ТЭНа для Hotpoint Ariston ARTL 837:
908092001611, 908092001601, 908092001620, 908092001613, 908092001655, 908092001661, 094715, 255122, C00255122, 482000088984, 482000022781, HTR006AR, AR5121, HTR006UN, HTR012AR, C00292762, 292762, 255452, C00255452, 482000023039


Я данный ТЭН покупал на Ali здесь за650 руб (на август 2020 года) -
https://aliexpress.ru/item/10000027932363.html?spm=a2g0s.9042311.0.0.5e7133edHxyrpJ&_ga=2.93662941.1588463519.1599053389-1700689794.1582982873

Сразу купил и термодатчик TRL201AR за 230 рублей.

В сети найти видео по замене нагревательного элемента в стиральной машине Hotpoint Ariston ARTL 837 я не смог.
Но другие варианта посмотрел.
Я решил что по аналогии смогу сделать самостоятельный ремонт.

Сначала я попытался снять заднюю стенку стиральной машины предполагая, что ТЭН находится за ней.
Да, прежде чем приступить к разборке отключите стиральную машину от сети :)

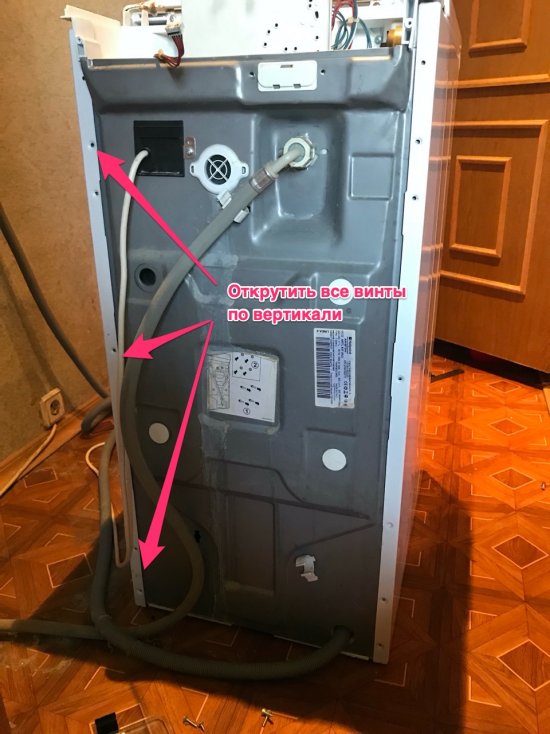

Сзади машинки я открутил все боковые винтики/шурупчики.


Однако оказалось, что эта стенка не снимается, а снимаются боковые панели стиралки.

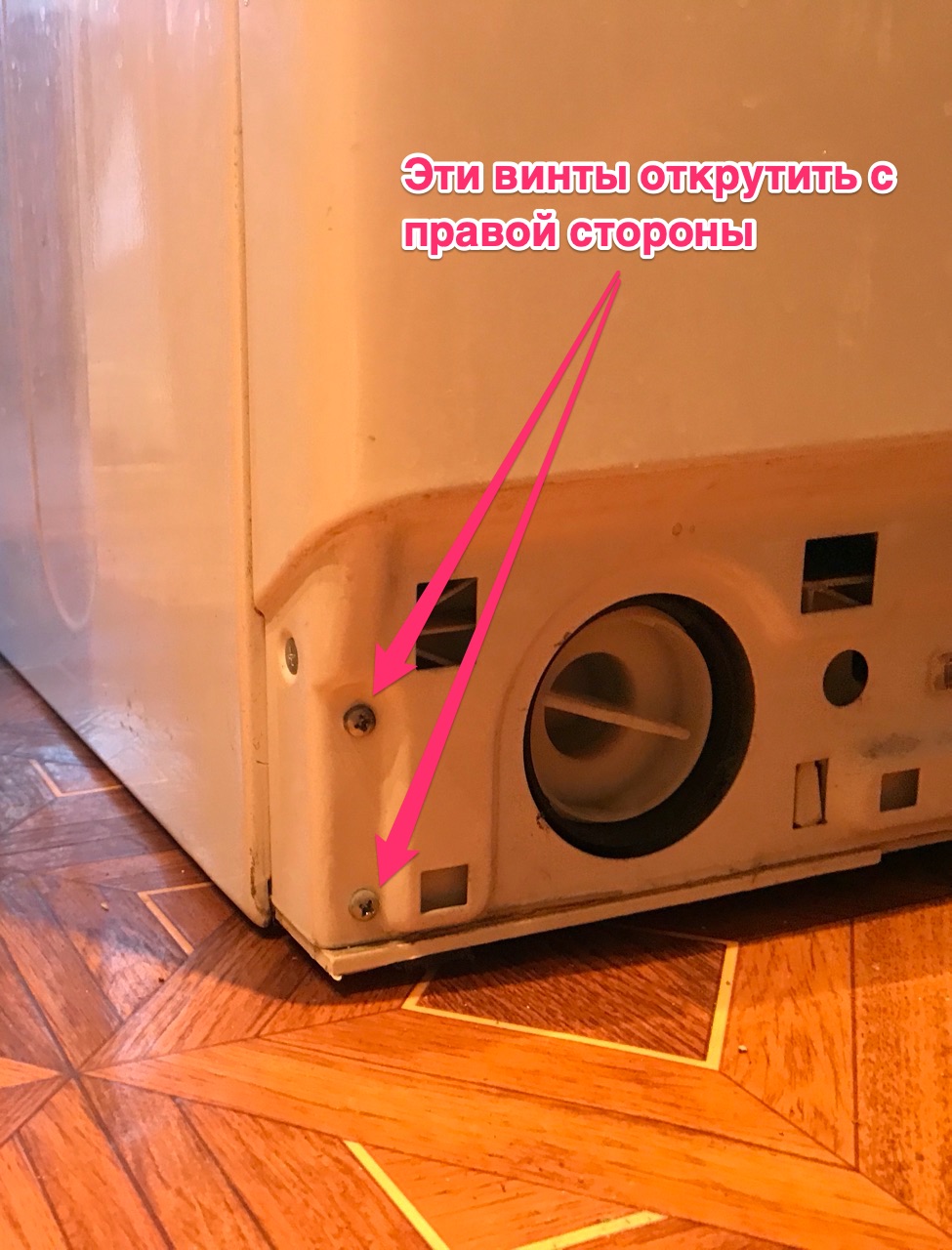

Чтобы снять эти панели, надо спереди и внизу машинки снять декоративную накладку.
Под ней будут видны два шурупа расположенные по вертикали. Их надо выкрутить.

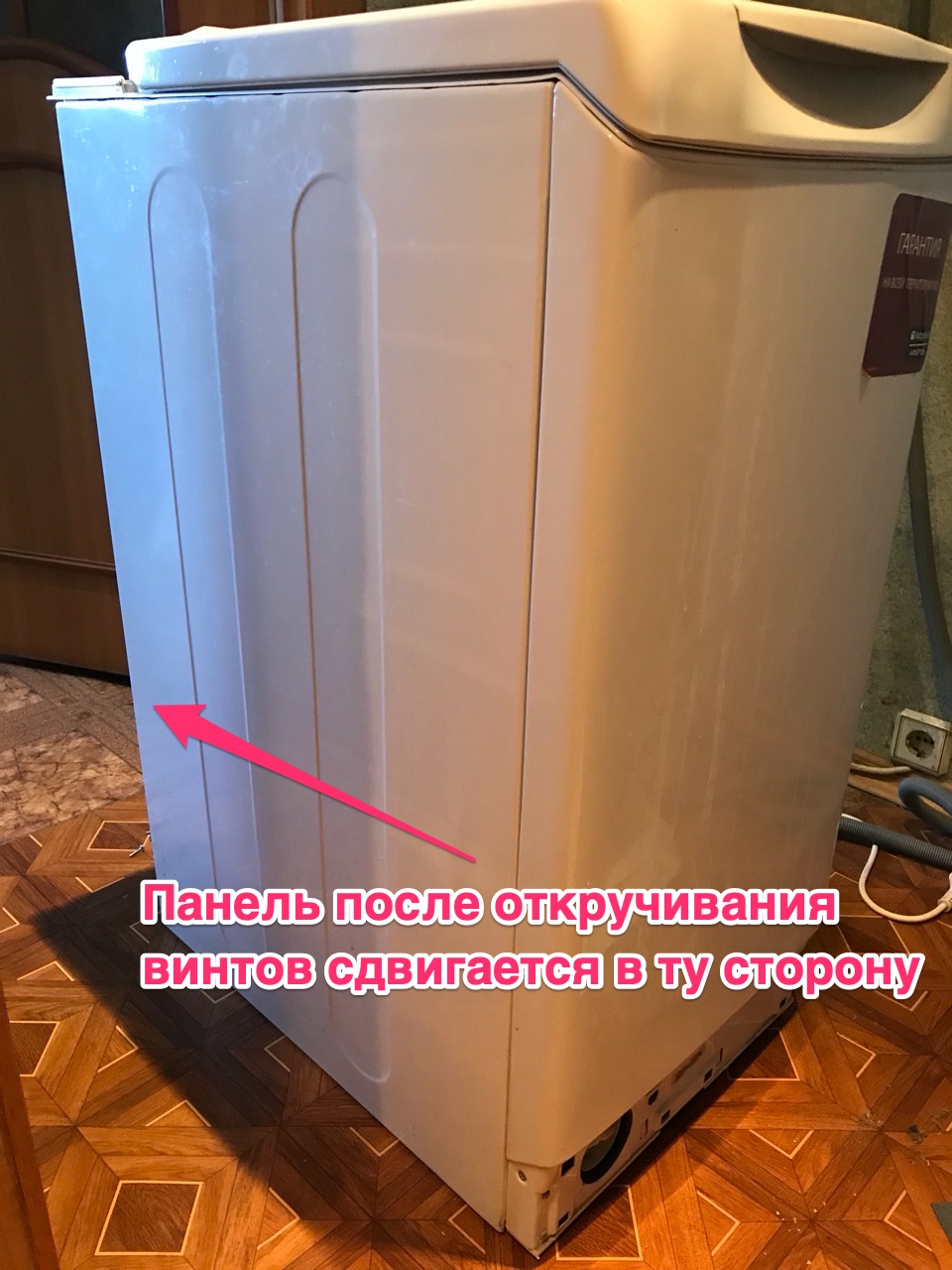

После этого сдвигая боковую панель чуть вниз и в сторону задней стенки ее можно спокойно снять.


Я сначала снял обе панели.
Однако достаточно снять только правую панель (если стоять лицом перед стиральной машиной).

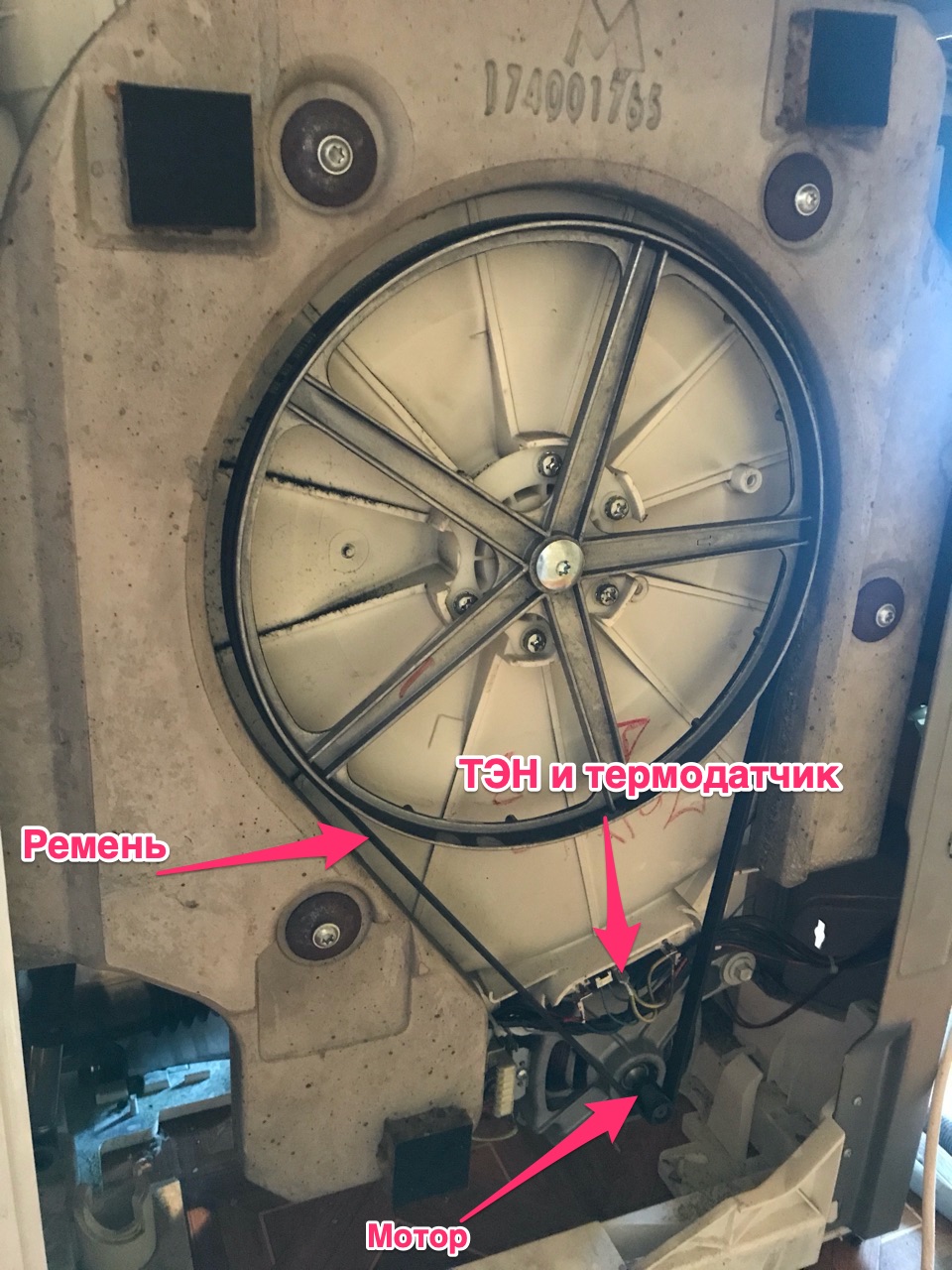

Под панелью будет видно большой колесо с ремнем.

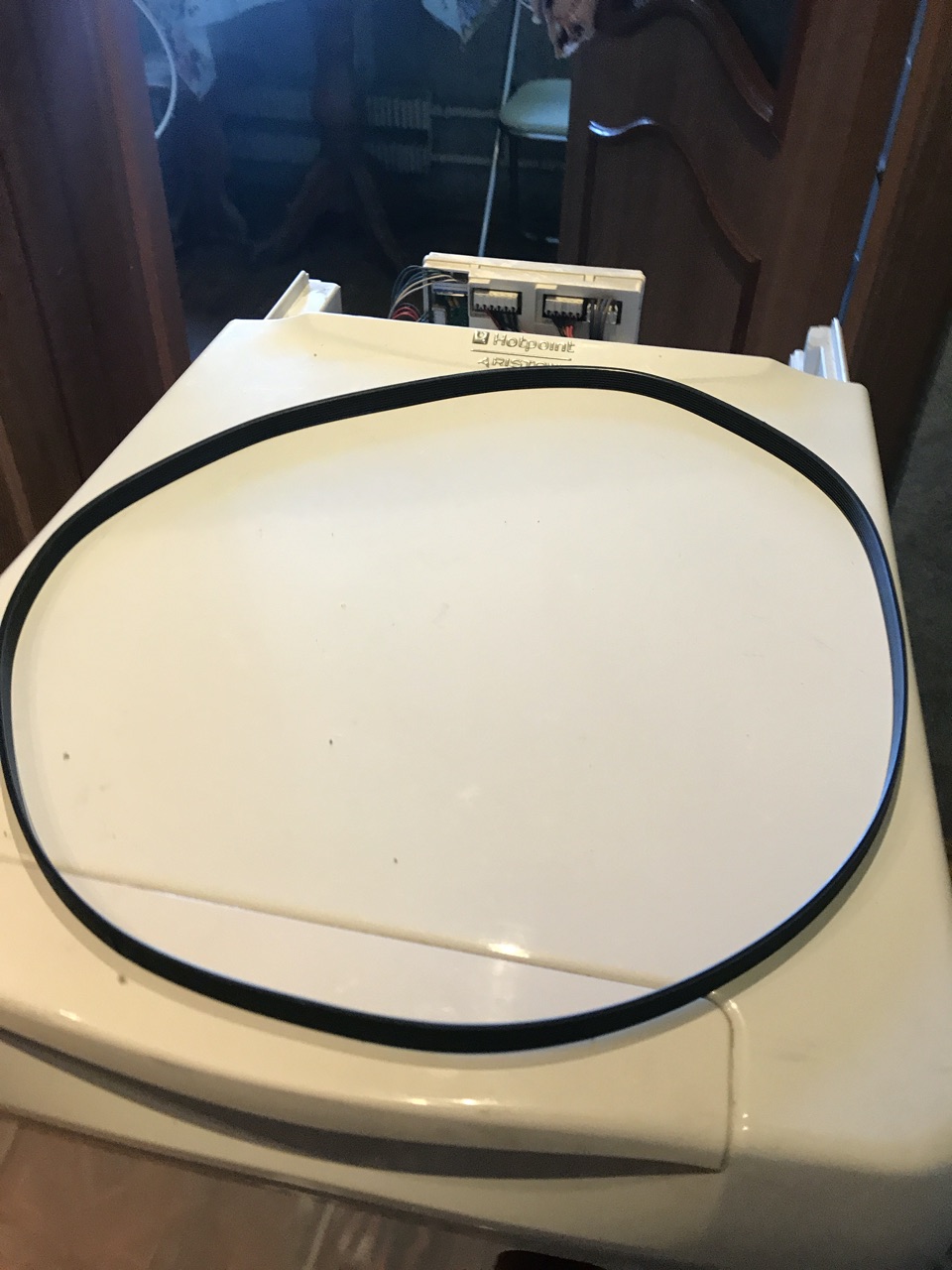

Ремень надо снять для удобства. С этим проблем нет вообще никаких - снимается и надевается чуть в натяг, но без проблем.

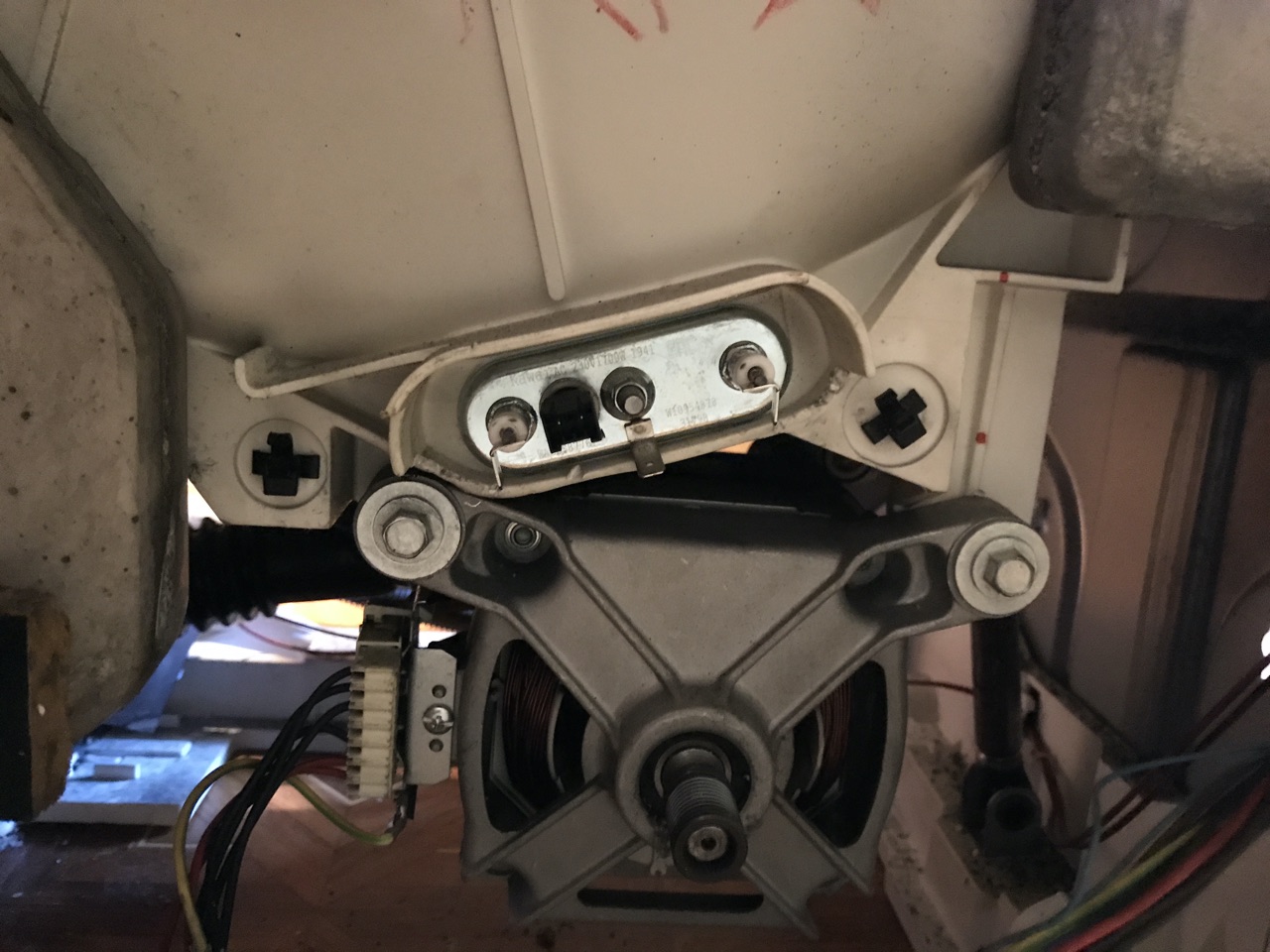

Далее если посмотреть на мотор, то слева он него и чуть выше можно увидеть место крепления нагревательного элемента и термодатчика.

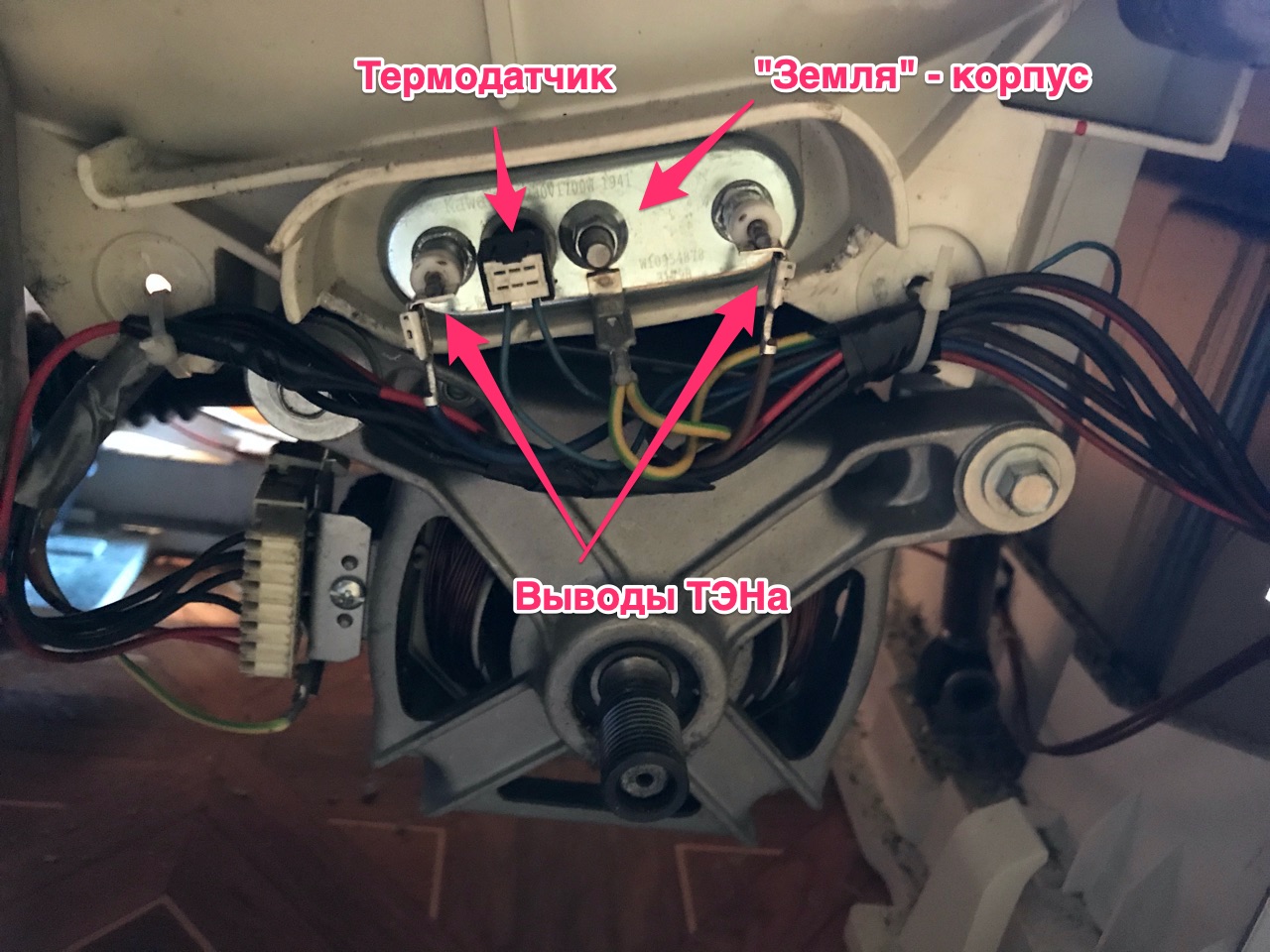

Отсоединяем клеммы от ТЭНа, заземление и снимаем разъем на термодатчике.


На этом шаге можно прозвонить ТЭН для оценки его работоспособности.
Для этого достаточно простой "прозвонки" или любого тестера.
Два крайних контакта ТЭНа должны звониться... там что то в районе 30 Ом (если не изменяет память... точно не мерял)
Если ТЭН "звонится", то надо проверить его на пробой: надо прозвонить кажлый из выводов ТЭНа на землю (корпус) - звониться не должно!!!


В моем случае ТЭН не звонился - значит однозначно обрыв и ТЭН подлежит замене!

Теперь его надо из машинки вытащить!
Вот тут я немного покорячился и поругался...

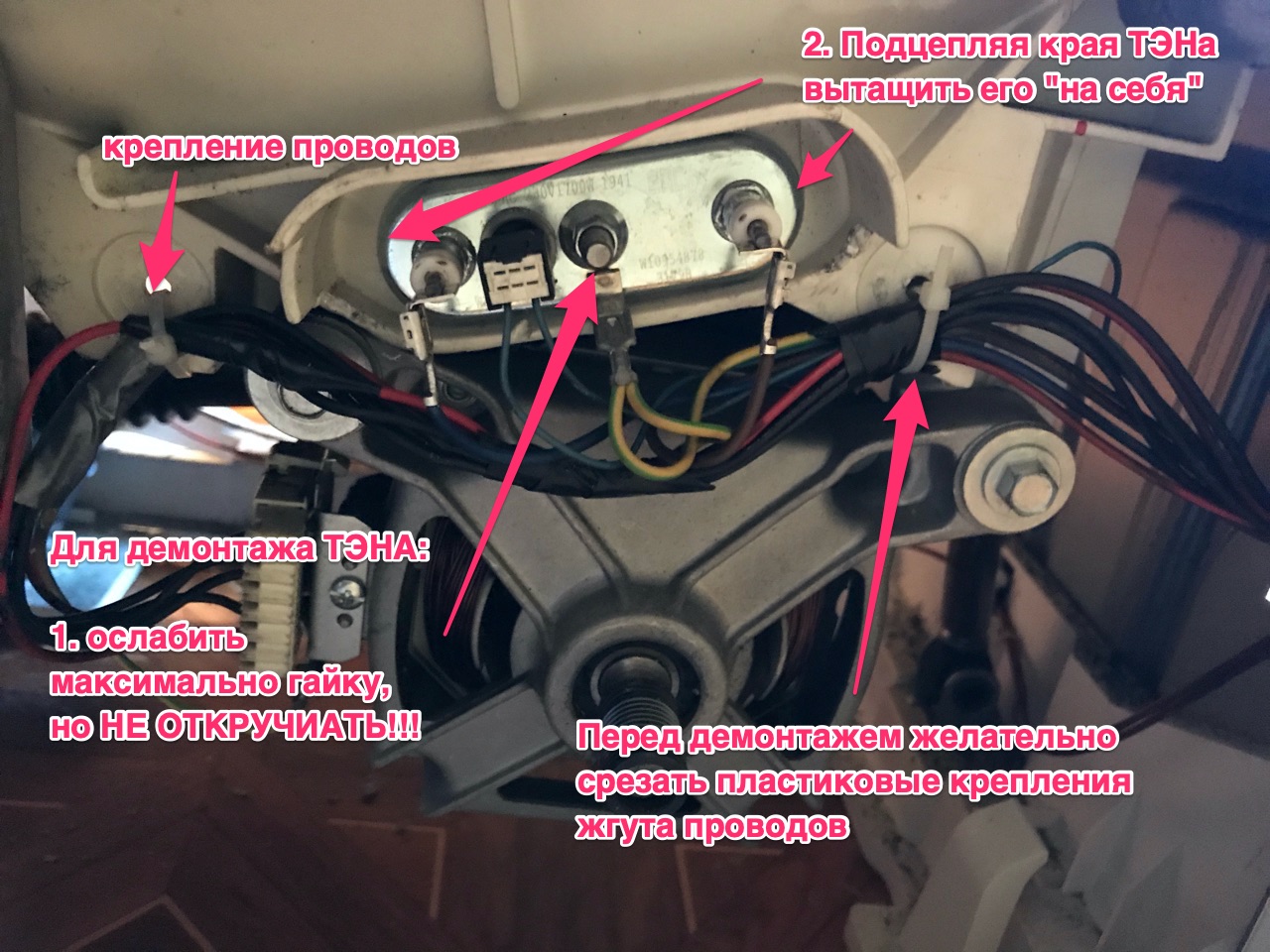

Перед демонтажем ТЭНа из стиральной машины настоятельно рекомендую срезать пластиковые крепления со жгута проводов.
Я сначала не снял и этот жгут мне немного мешал. В результате попытки демонтажа ТЭНа я один провод перерезал и его потом пришлось сращивать.

Перед снятием ТЭНа надо немного открутить центральную гайку.
НЕ ОТКРУЧИВАЙТЕ ЕЕ ПОЛНОСТЬЮ!!!
Эта гайка при закручивании сжимает резиновую прокладку и за счет этого происходит распор ТЭНа в его посадочном месте что предотвращает протечку воды.

На этом этапе можно вытащить сам термодатчик. А можно снять и после демонтажа самого нагревателя.

После того, как я открутил эту гайку оставив на самом кончике болта я используя пару плоских коротких отверток пытался вытащить ТЭН поочередно подцепляя торцевую пластинку ТЭНа.

Сразу скажу - вытаскивался он у меня ну очень трудно!
Однако с этим я справился...


Кстати, нагрев воды в стиральной машины, а точнее его отсутствие, может быть и из-за неисправности самого термодатчика.

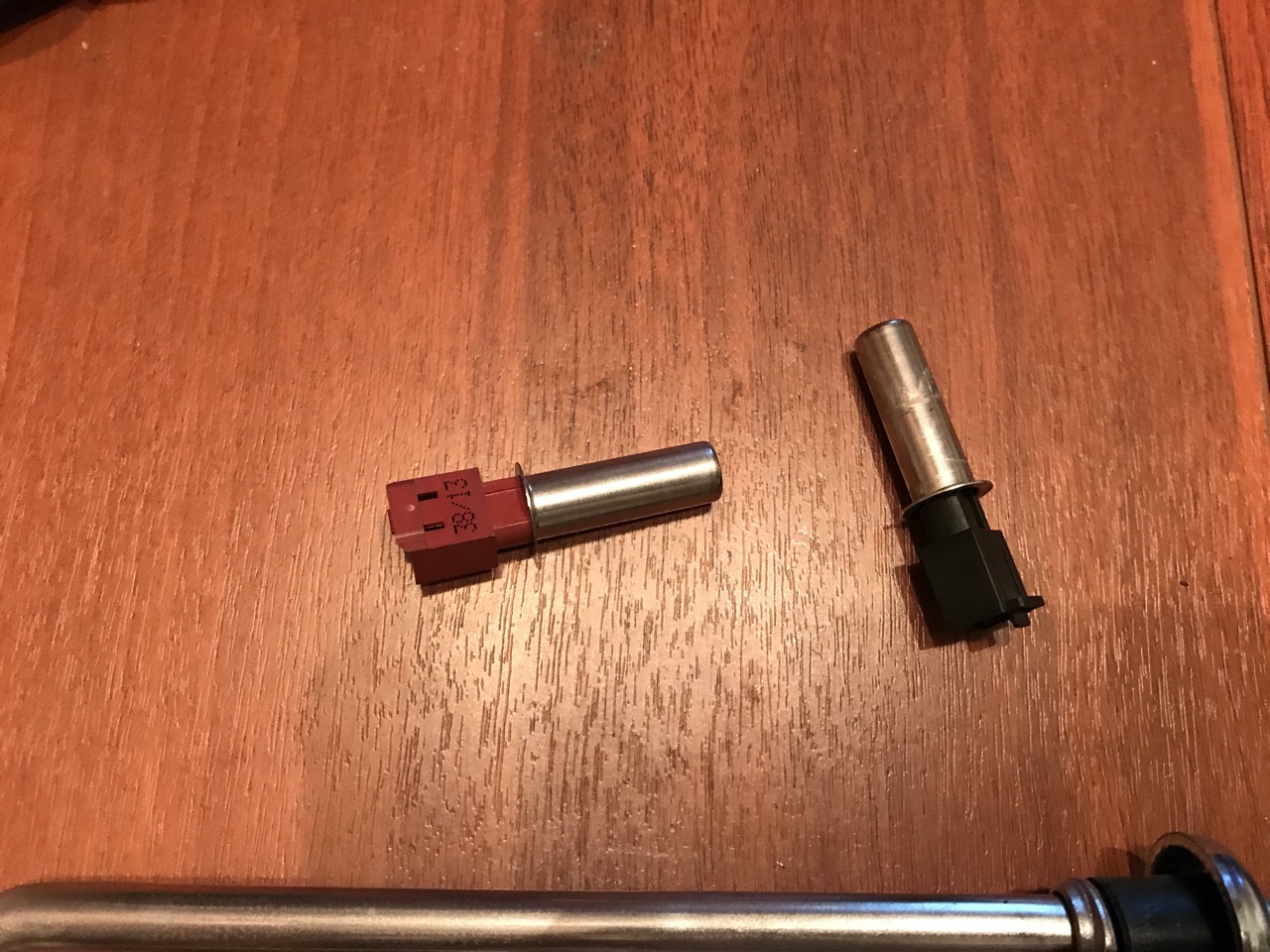

Его можно проверить тестером.
В исходном состоянии термодатчик показывает сопротивление что то в районе 16кОм.
Если замеряя его сопротивление зажать его крепко в кулаке, то от температуры измеряемое сопротивление будет уменьшаться.
Это и будет показателем исправности термодатчика.

В моем случае он был исправен и очистив его от окалины я использовал его уже с новым нагревателем.

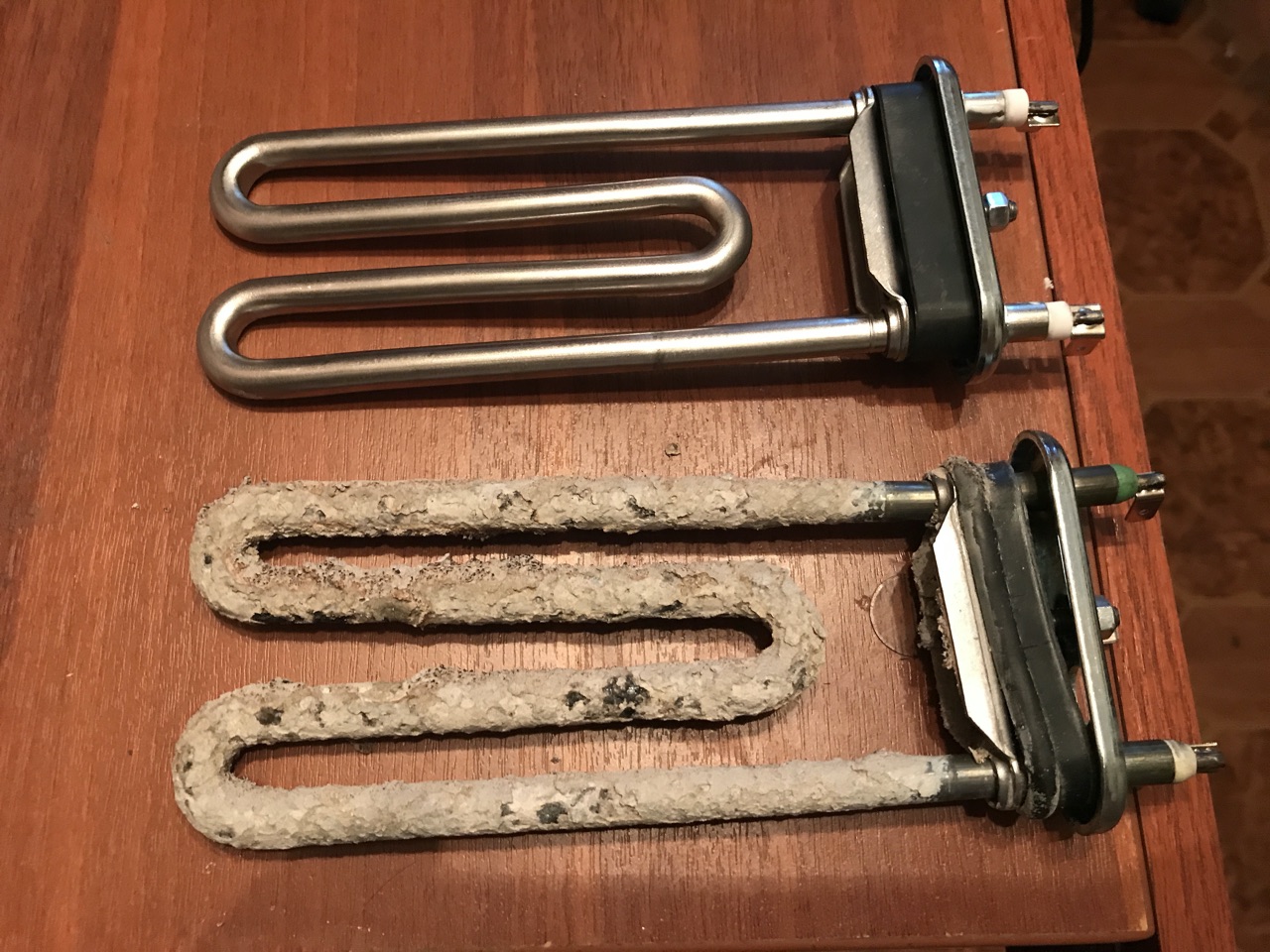

Демонтированный нагреватель был весь в окалине и подлежал полной замене на новый.

Обратный механизм сборки в целом не составляет проблем.
Все делается в обратной последовательности.

Перед установкой нового ТЭНа желательно очистить внутренности от окалины.

Плотно установив термодатчик на свое место и вставив новый ТЭН на место с предварительно открученной не до конца гайкой я затянул ее довольно плотно и ТЭН встал на свое законное место.

Теперь стиральная машина греет воду как и прежде!
