Для доступа на чердак (мансарду) необходима лестница. Поскольку у меня помещение мансарды не жилое, т.е. "холодный чердак", то стационарная лестница не предполагалась с самого начала строительства.

Однако доступ на чердак необходим и для этого необходим люк на чердак.
Изучив предложения в виде готовых решений в Москве я пришел к выводу, что лучше всего сделать люк на чердак своими руками - это будет гораздо дешевле.
Складная лестница с люком на чердак стоит просто не реальных денег - по сравнению с ее себестоимостью это просто что то...

Попытавшись найти информацию на просторах инета к моему большому удивлению ни к чему не привело - в результатах поиска по запросам:
- люк на чердак своими руками,
- чердачная лестница своими руками, и т.п. открывает кучу сайтов на которых находится практически одна и та же статья с обзором лестниц.
Или же приводится перепечатка статьи которая опубликована на сайте ForumHouse пользователем Alli58ru - "Складная лестница на чердак своими руками" и приводится одна и та же картинка:
Люк на чердак своими руками - тестирование петель для открывания люка


Еще мне попалась одна статья где человек сделал люк на чердак своими руками использую в качестве петель амбарные петли.
Но данный вариант меня не устраивает, как и тот, что описан в статье Alli58ru, поскольку в этих вариантах присутствует достаточно большая щель между крышкой люка и коробом со стороны петель. Хотя в варианте с амбарными петлями эта щель меньше...

Мне же хотелось сделать такой люк на чердак со складной лестницей чтобы:
- он был утеплен (толщина люка от 50мм,
- чтобы люк имел притвор который бы заходил на четверть в колобке люка
- чтобы по периметру люка не было щелей, т.е. чтобы отделка люка (в моем случае это будет или вагонка или имитация бруса) немного выходили бы за пределы люка по сторонам.

При этом люк должен нормально открываться.

Чтобы реализовать нормальное открывание люка который имеет довольно большую толщину нужно правильно подобрать петли для самого люка на чердак.

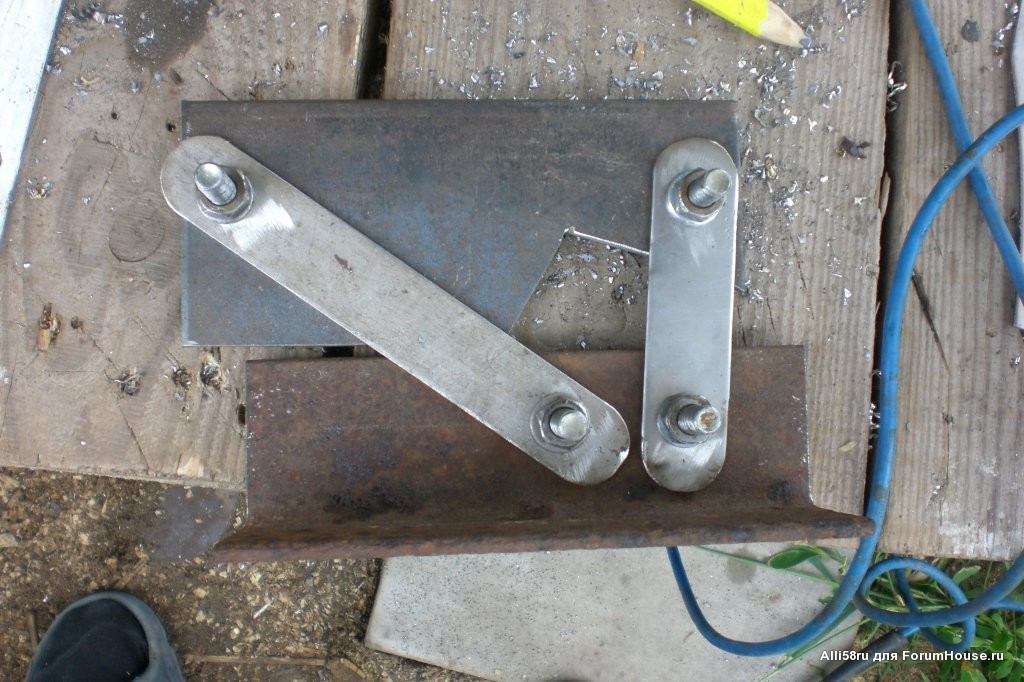

Alli58ru использовал такие петли:
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка


Кстати на некоторых сайтах перепечатывают одну и ту же картинку с размерами для данной петли - и размеры там не точные!

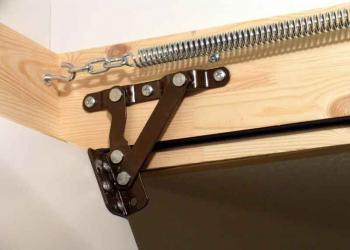

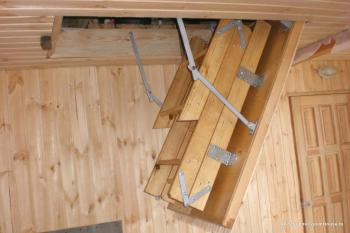

Присмотревшись к петлям на заводских чердачных люков с лестницами я обратил внимание на такие петли:
Люк на чердак своими руками - тестирование петель для открывания люка


Решил по экспериментировать с ними.

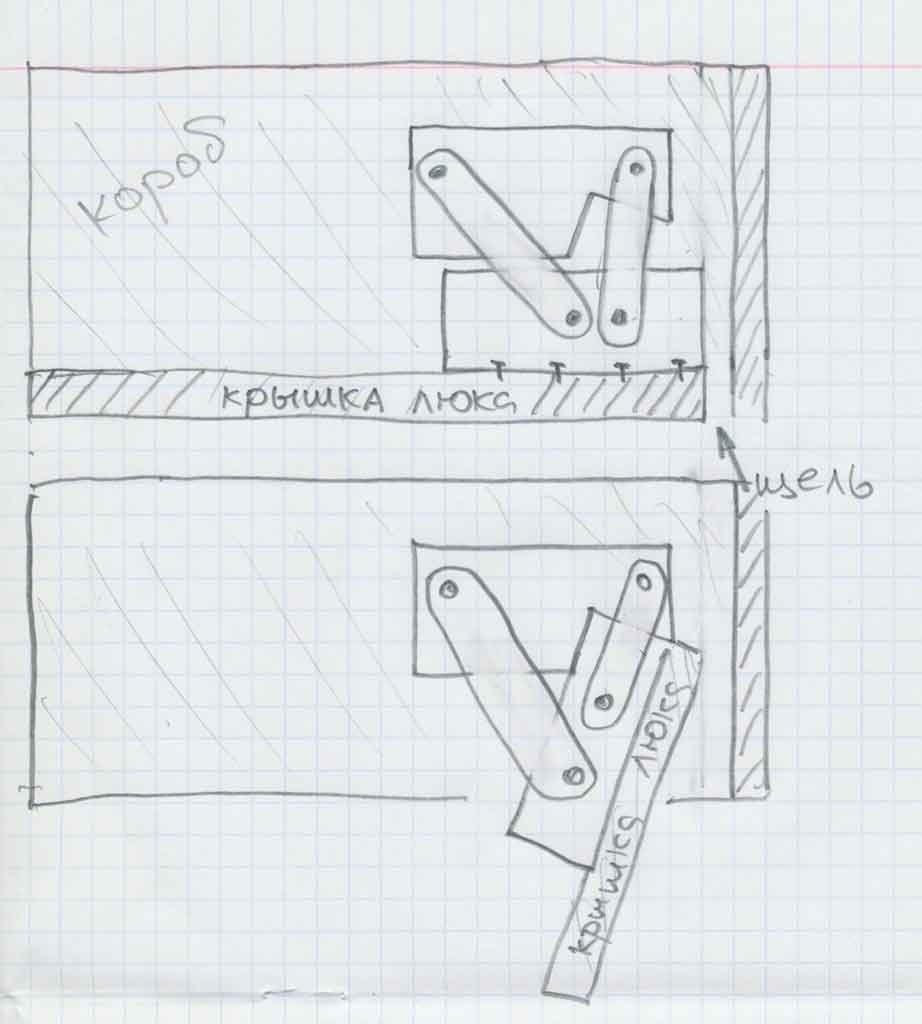

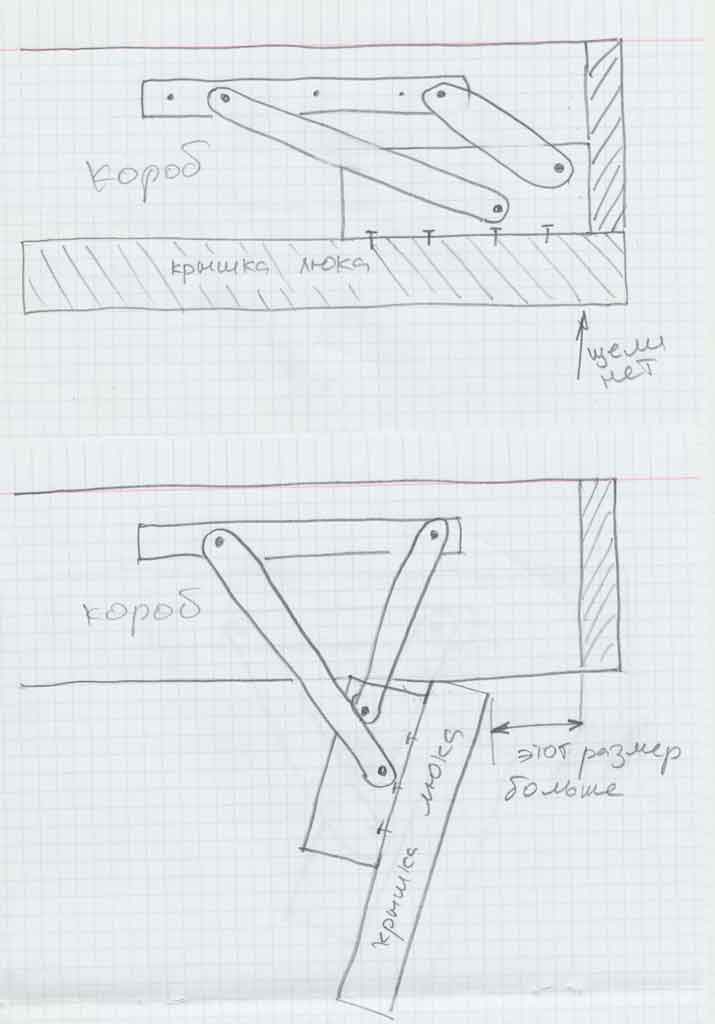

По идее получаются такие логические схемы работы петель:

Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

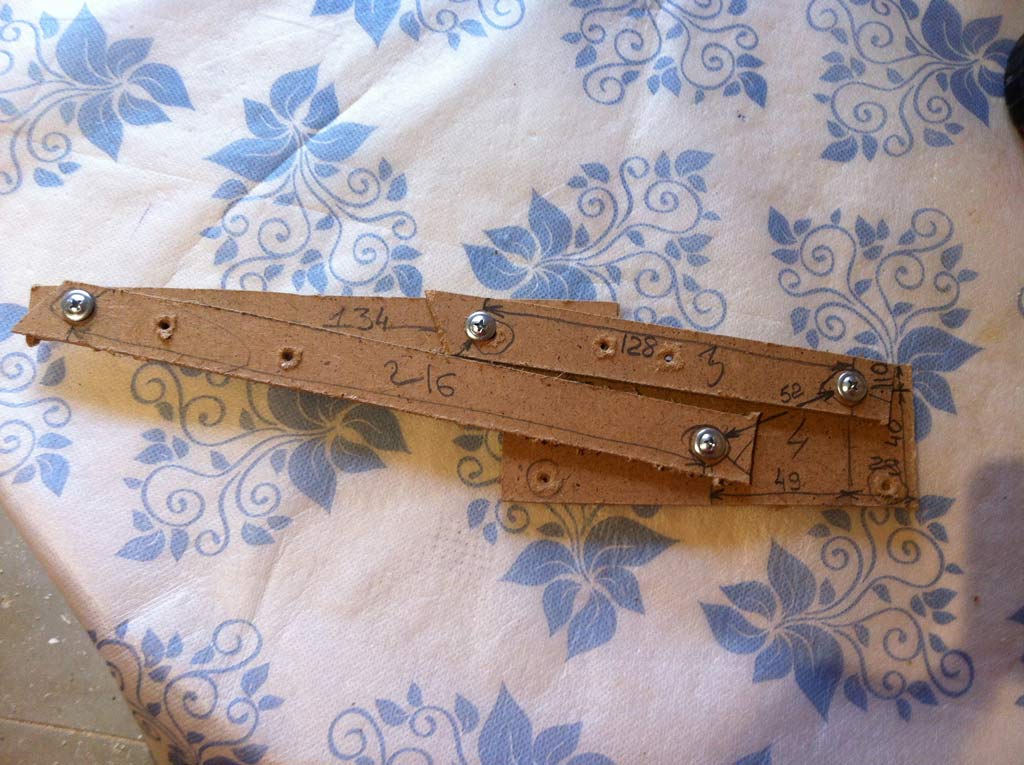

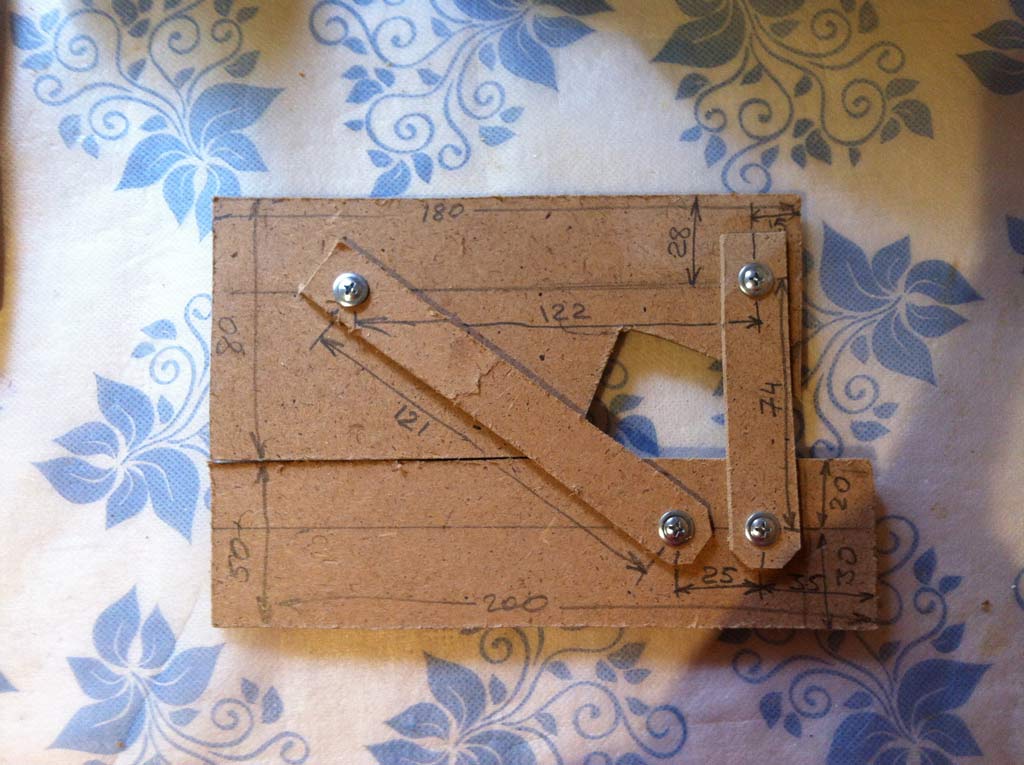

Для проб я собрал несколько петель из оргалита и деревянных брусков.
Размеры можно посмотреть непосредственно на самих петлях.

1
В этом варианте крышка люка будет закусываться сразу - такая петля не годится...
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

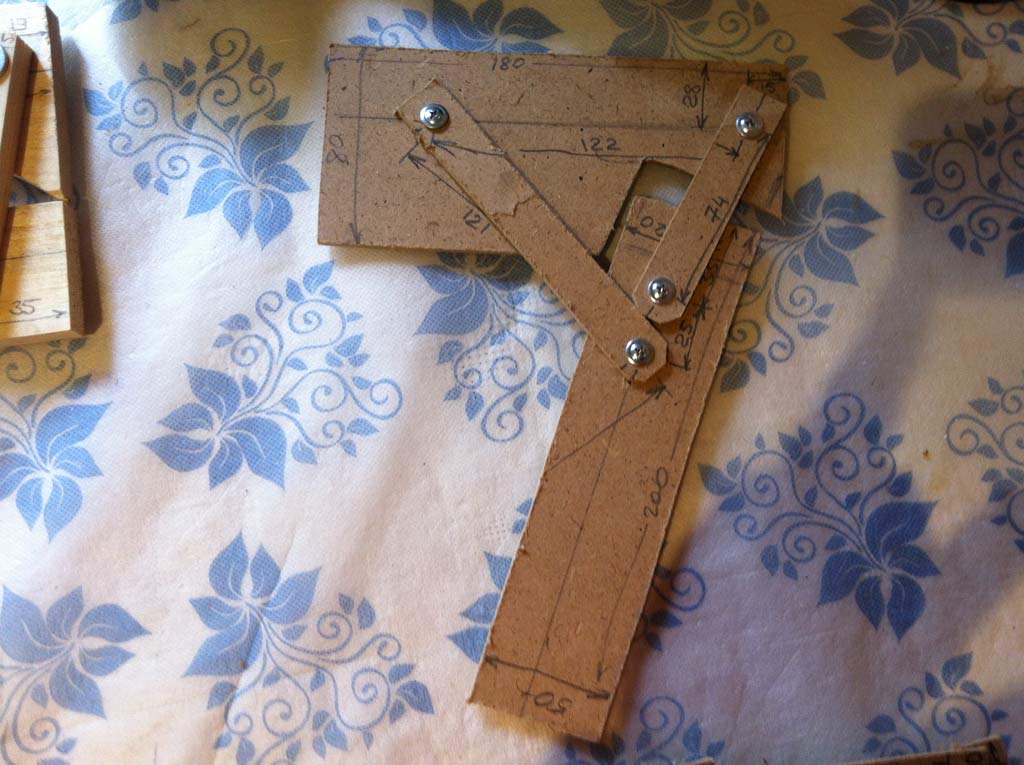

2
Это вариант рассмотренный Alli58ru
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

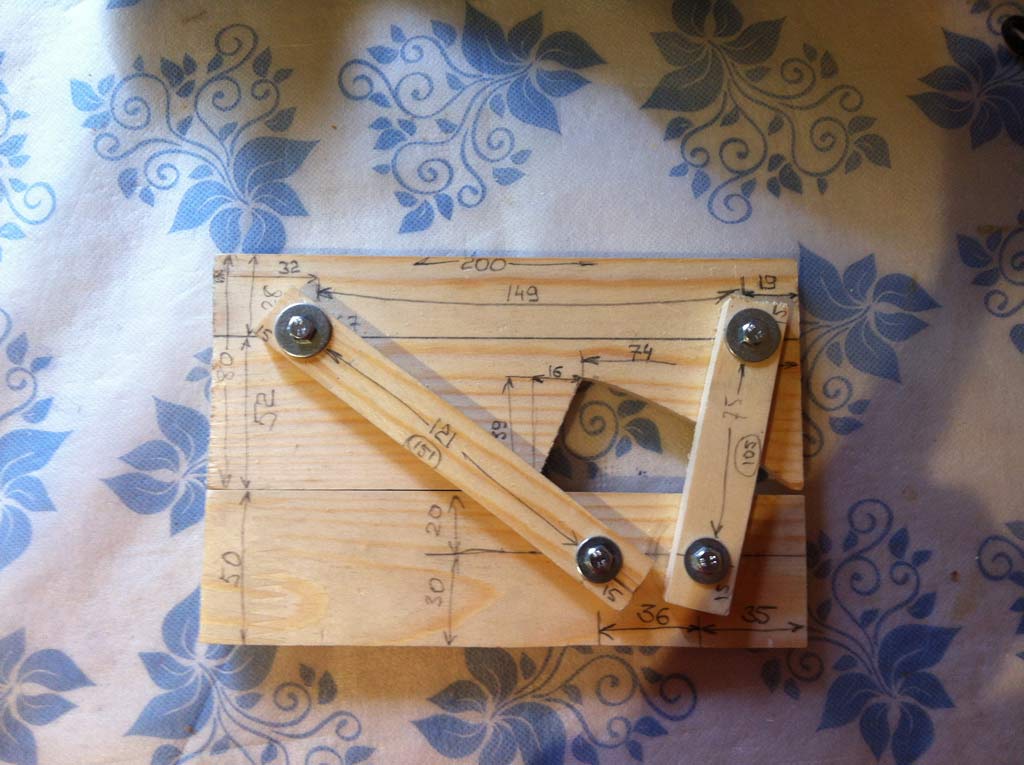

3
Это вариант на котором я пока остановился
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка



Для тестирования работы петель для чердачного люка я смастерил на скорую руку короб для чердачного люка из бракованной имитации бруса размером 90х60см.
Крышку для люка также собрал из такой же имитации бруса и закрепил ее на бруски 30х40мм. Крышка получилась кривоватой, но меня это не волновало - надо было все таки проверить в первую очередь работу петель.

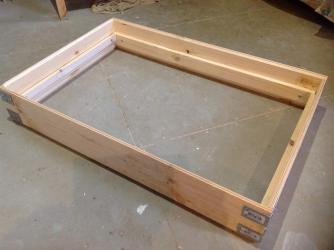

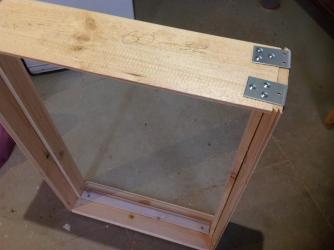

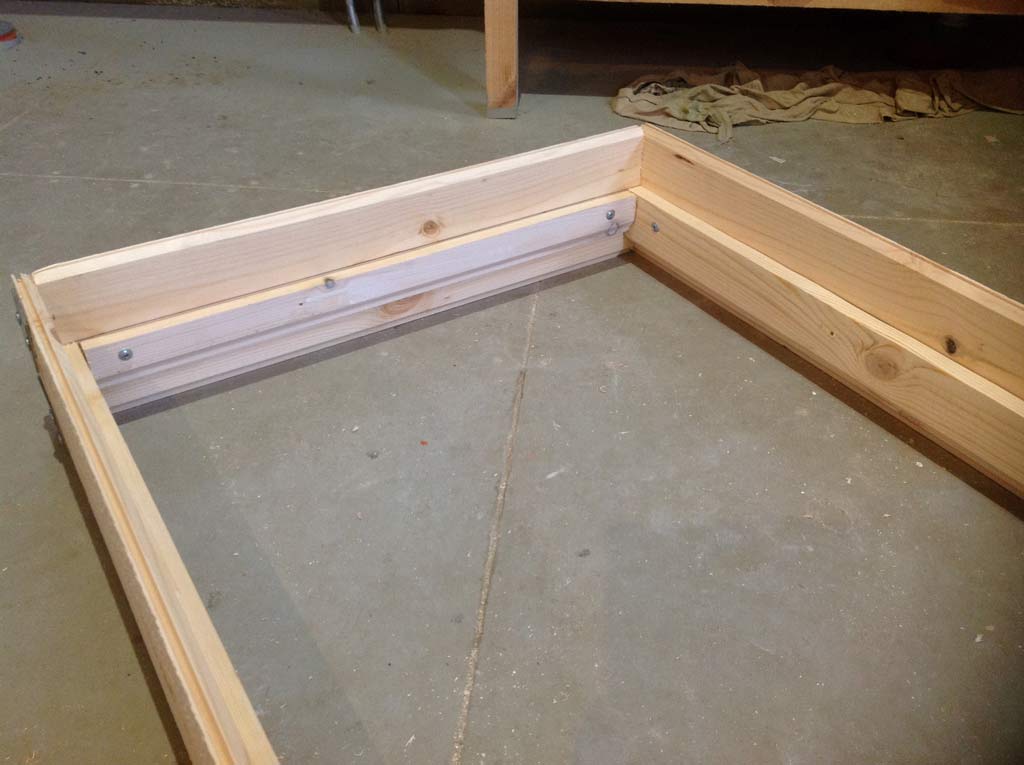

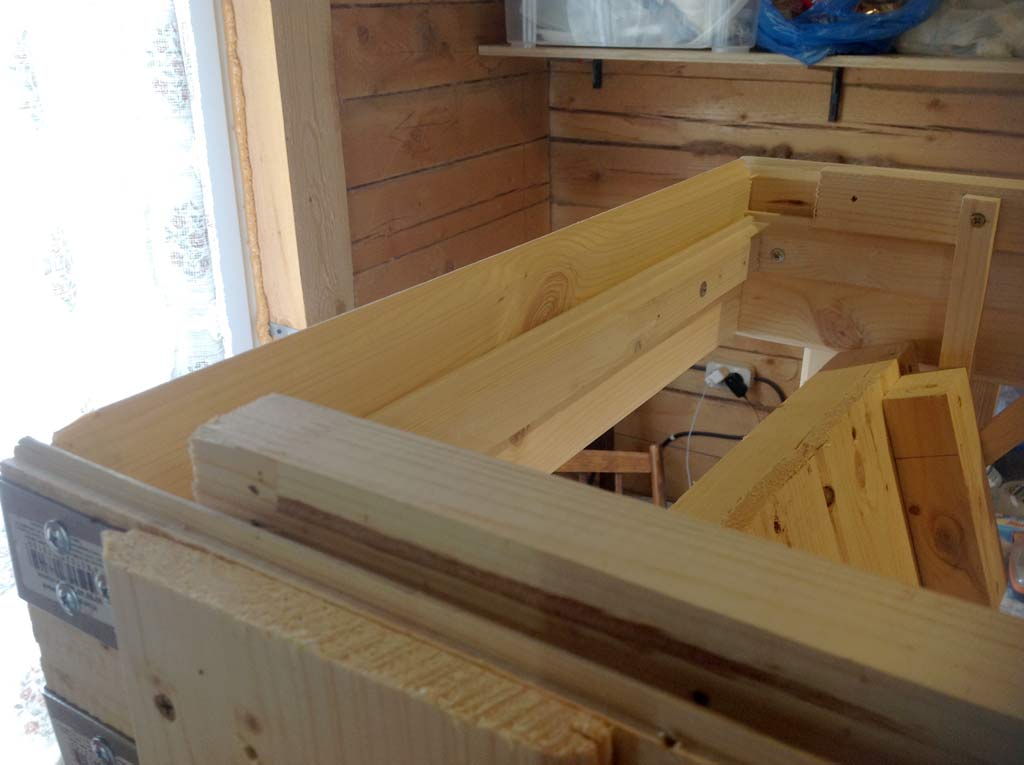

Вот короб люка. Внутрь короба я прикрутил планки которые формируют четверть к которой должна прижиматься крышка люка.
Заложил толщину люка в 60мм:
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка
Люк на чердак своими руками - тестирование петель для открывания люка

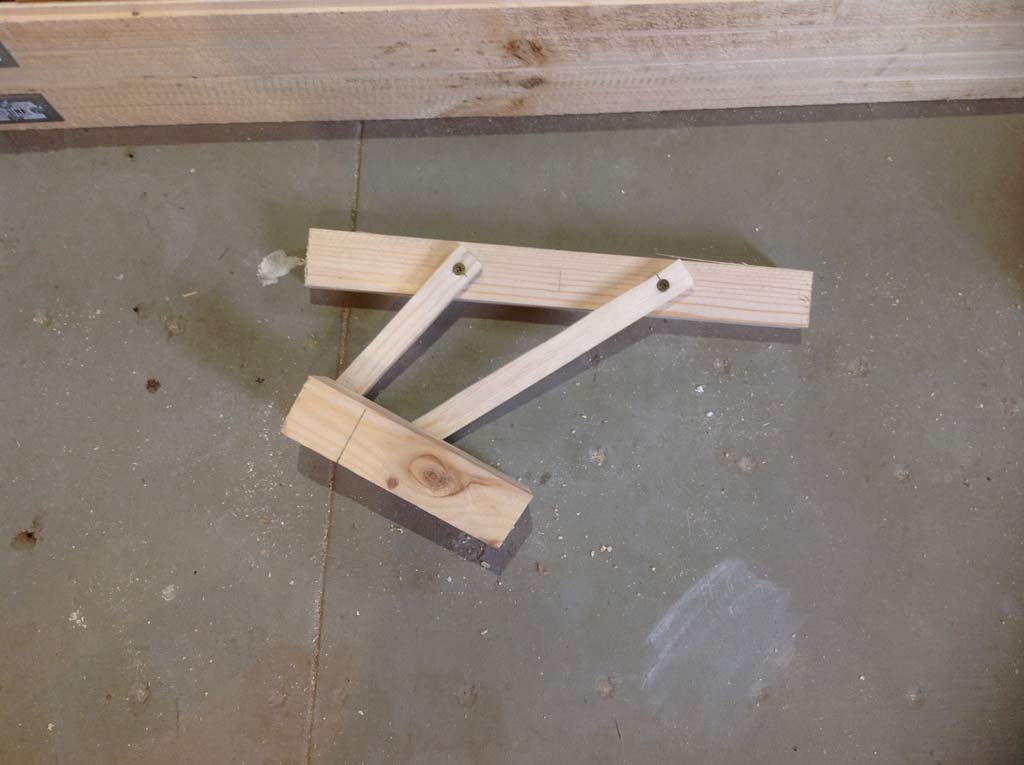

Петли для данного люка я также сделал из деревянных брусков вот такого типа:
Люк на чердак своими руками - тестирование петель для открывания люка

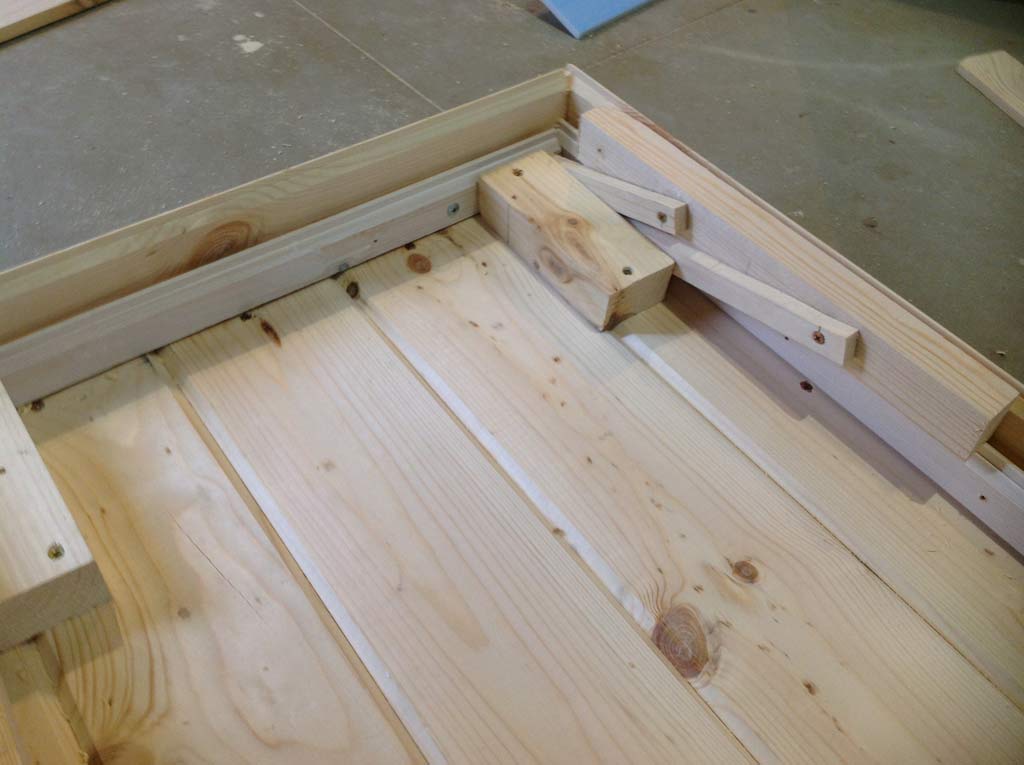

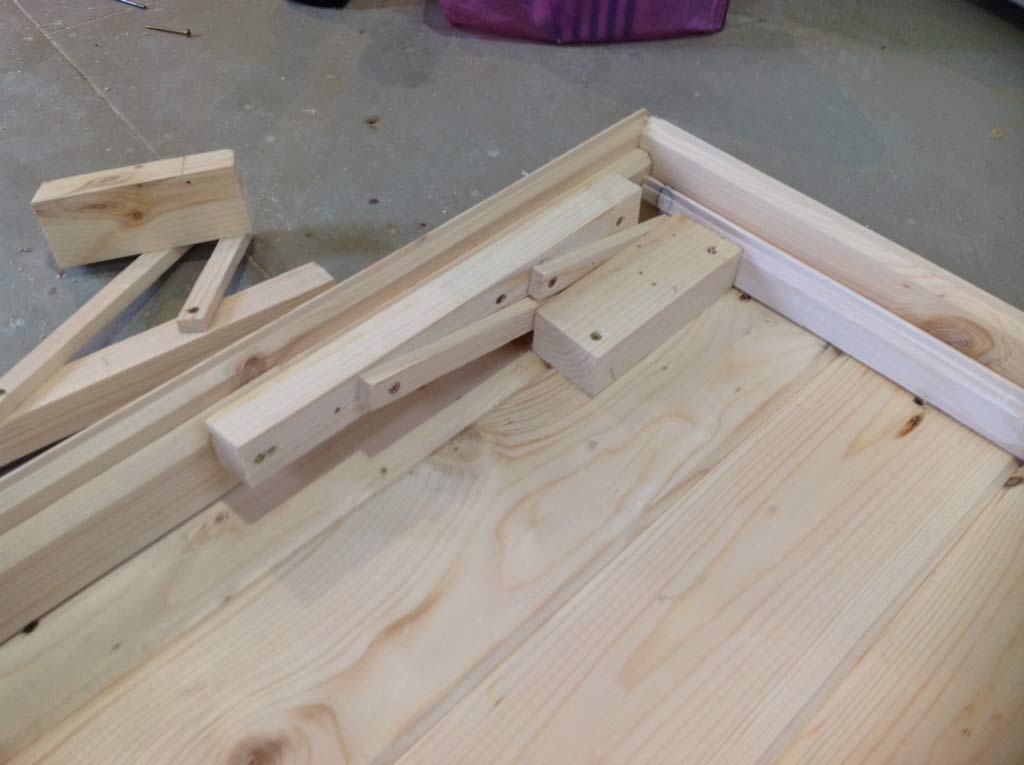

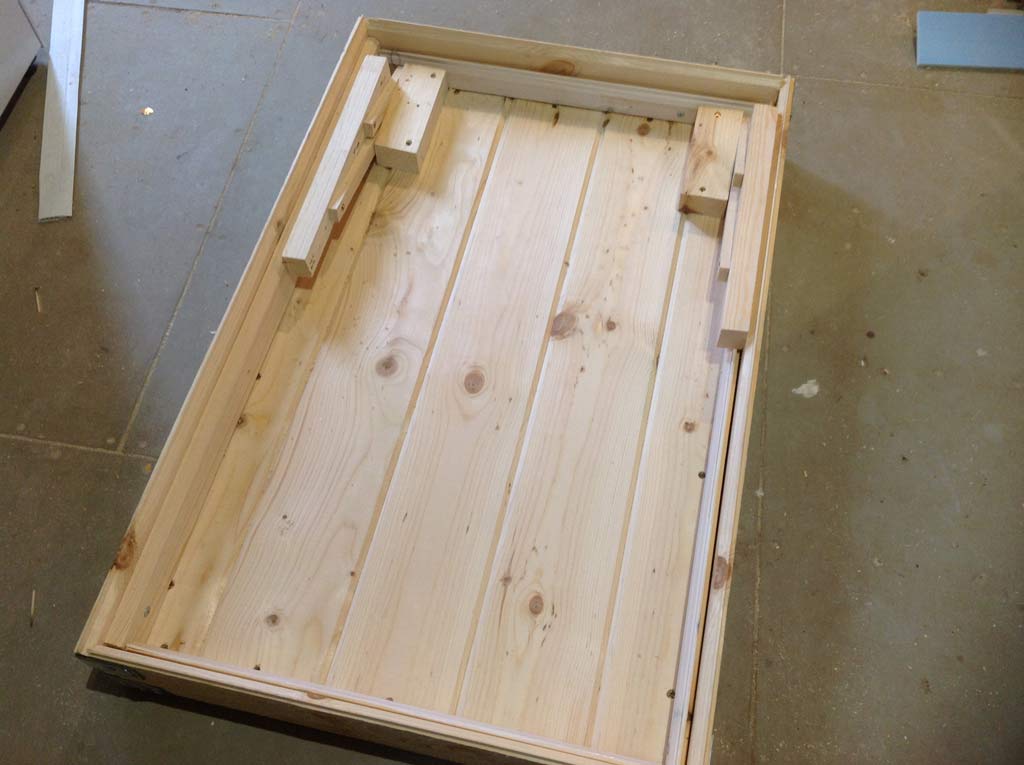

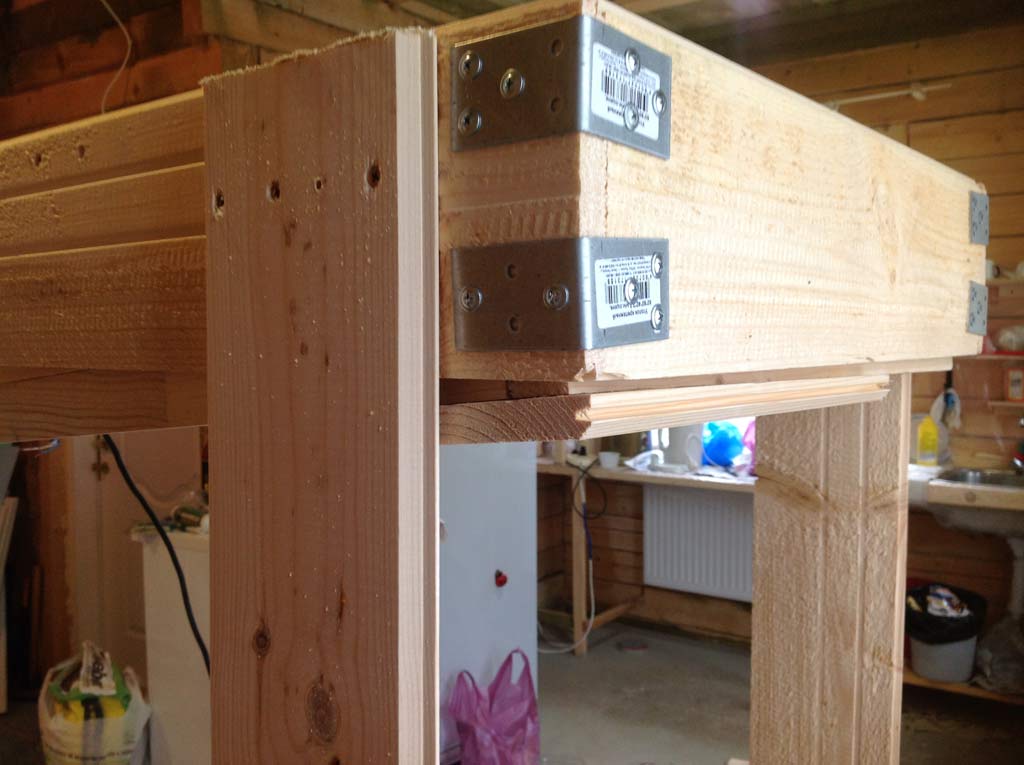

Прикрутил эти петли к крышке люка и к боковинам короба саморезами:
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка
Люк на чердак своими руками - тестирование петель для открывания люка

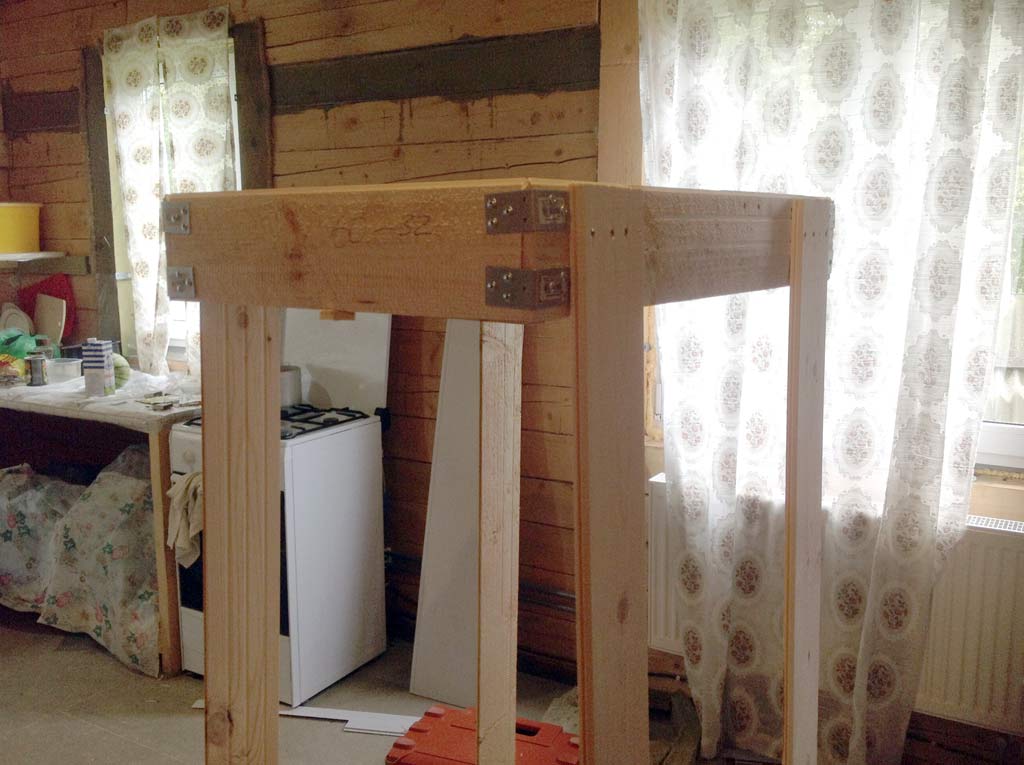

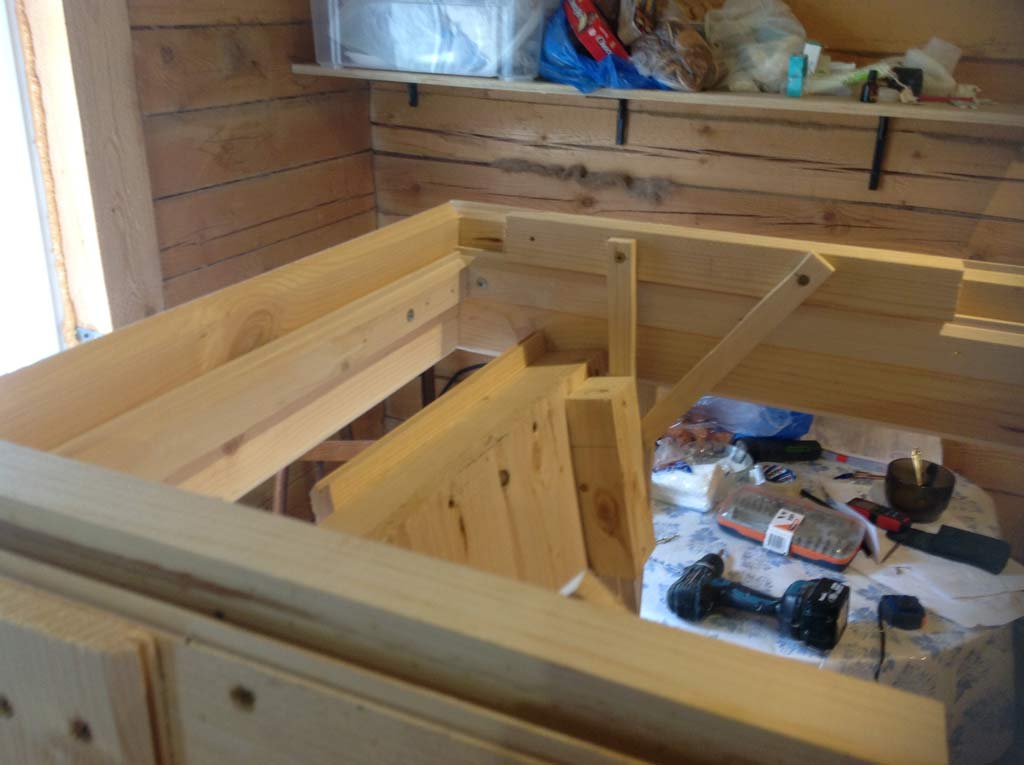

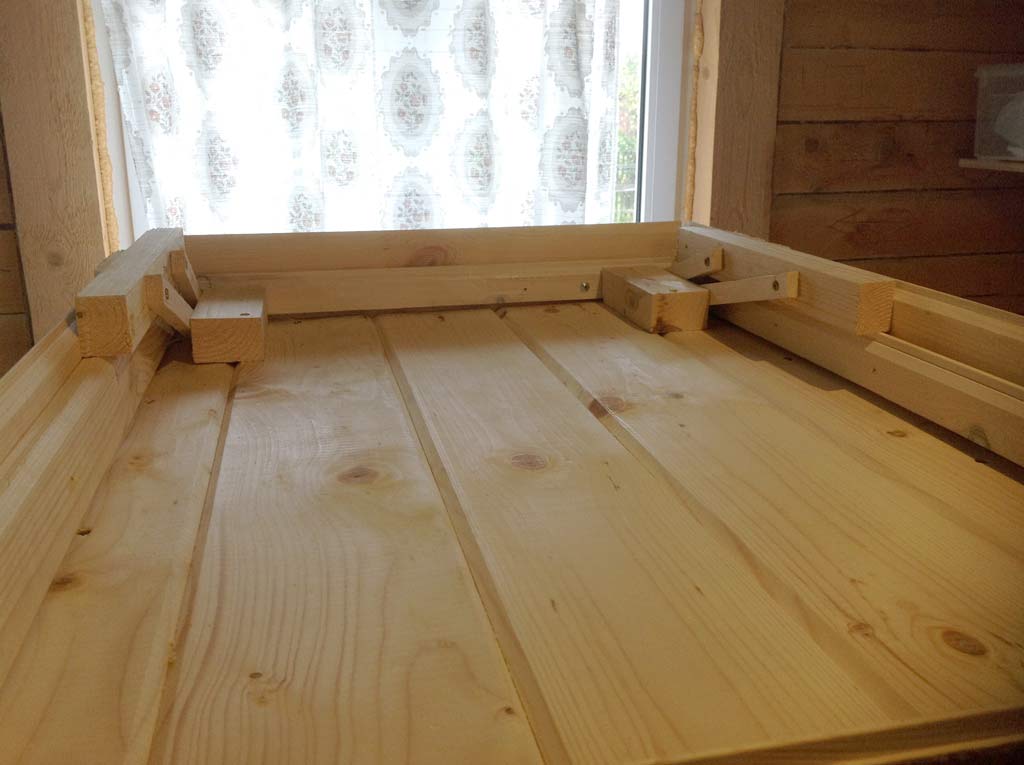

Получившийся тестовый люк на чердак я установил на четыре ноги высотой 150см.

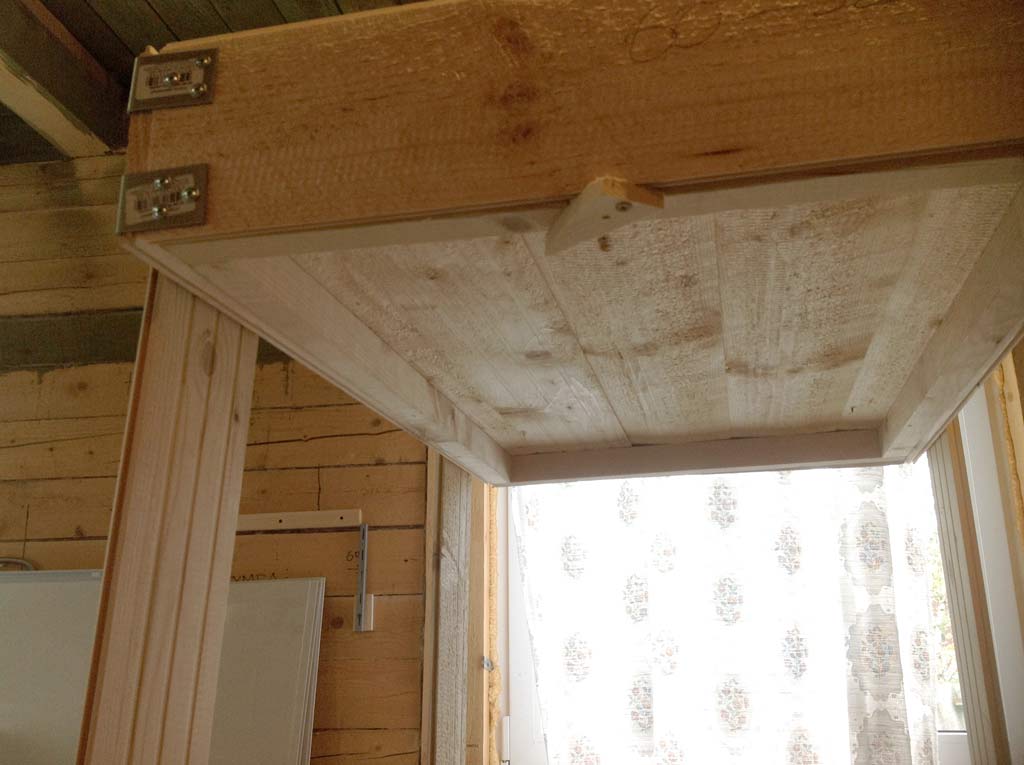

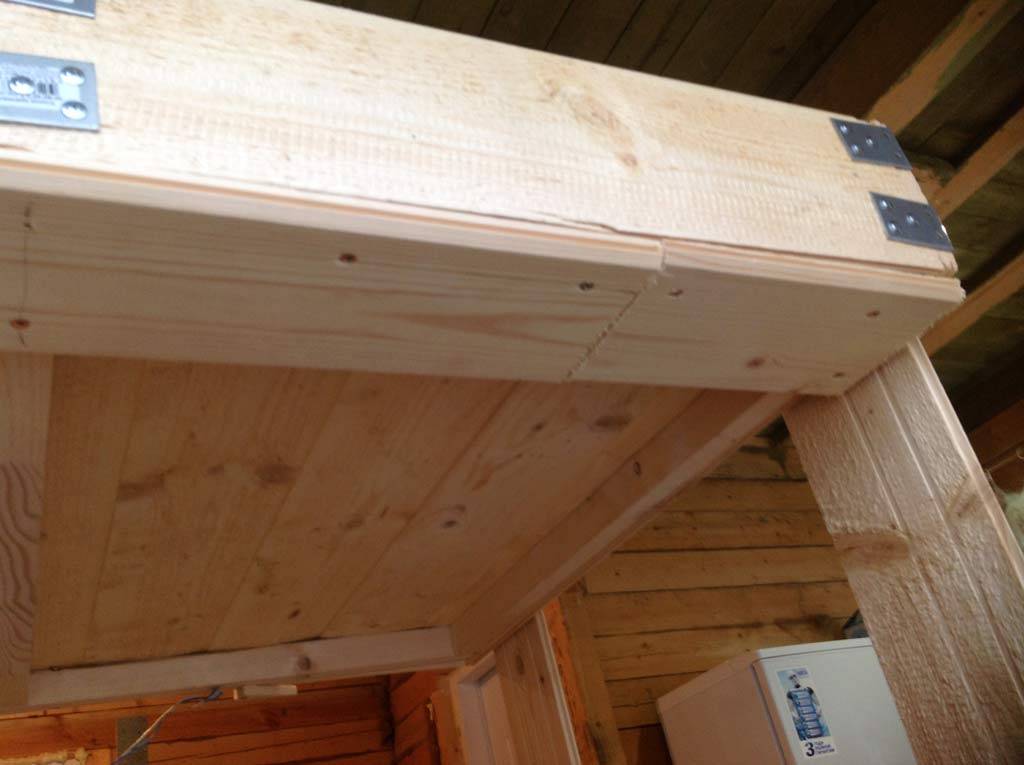

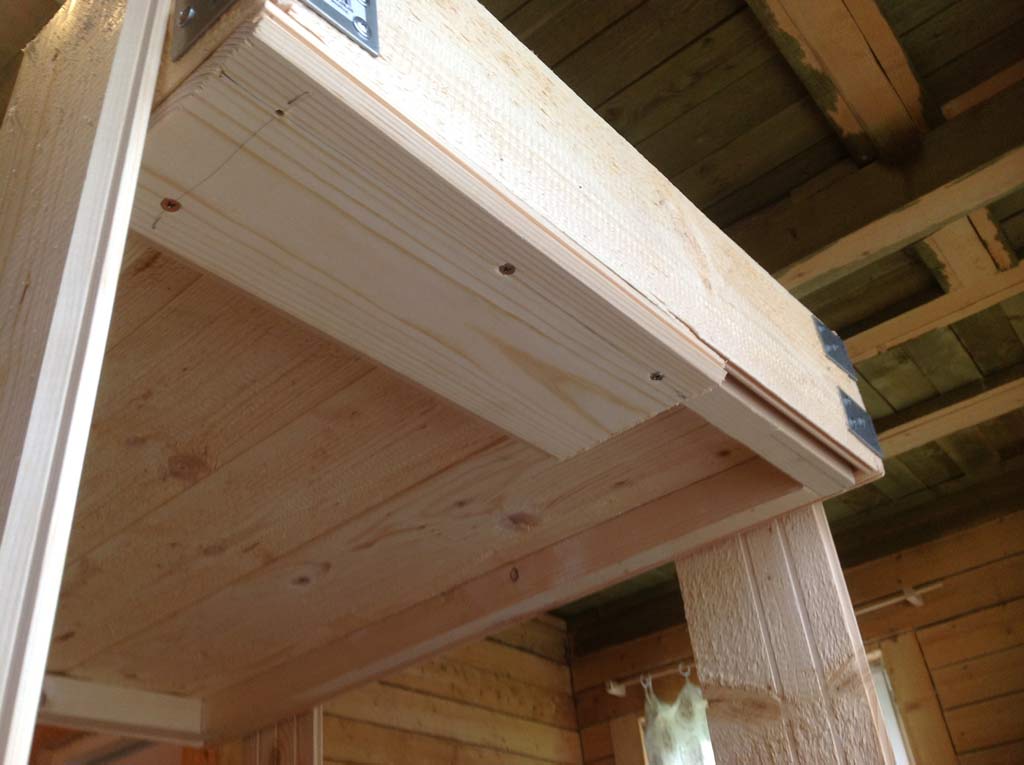

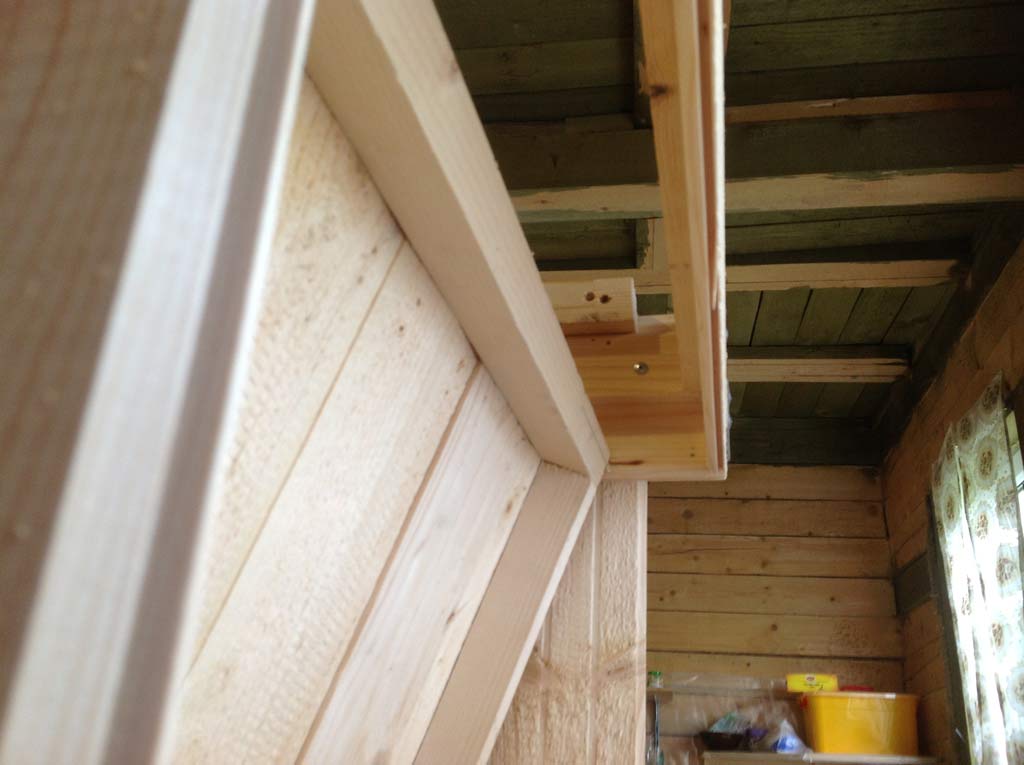

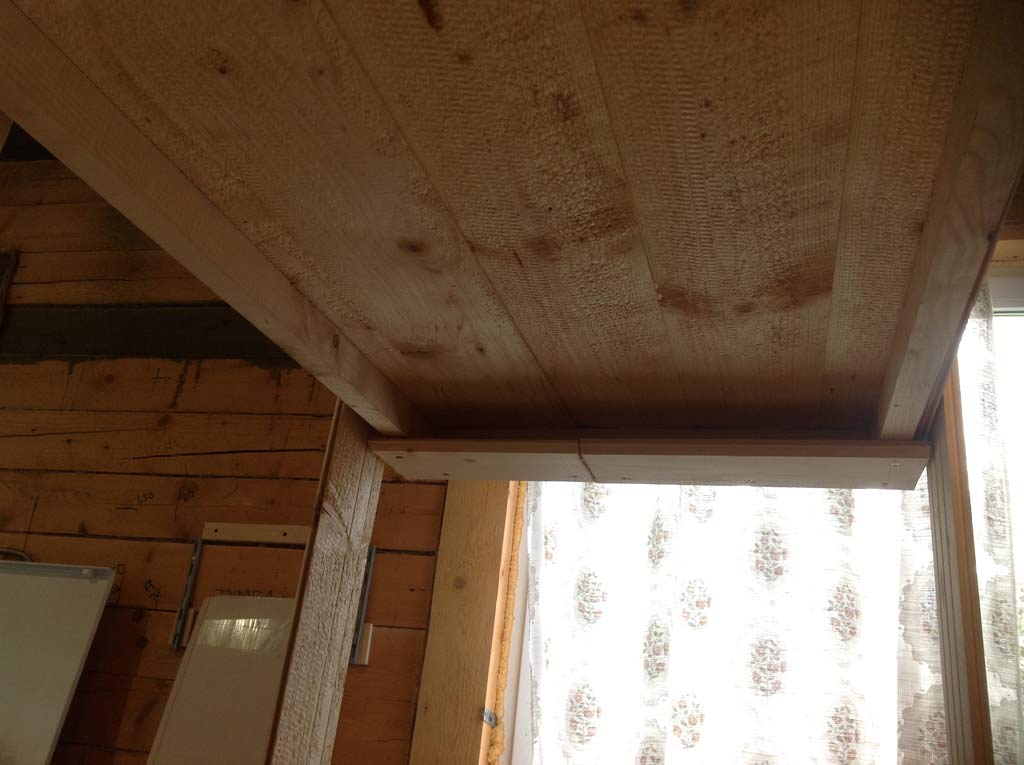

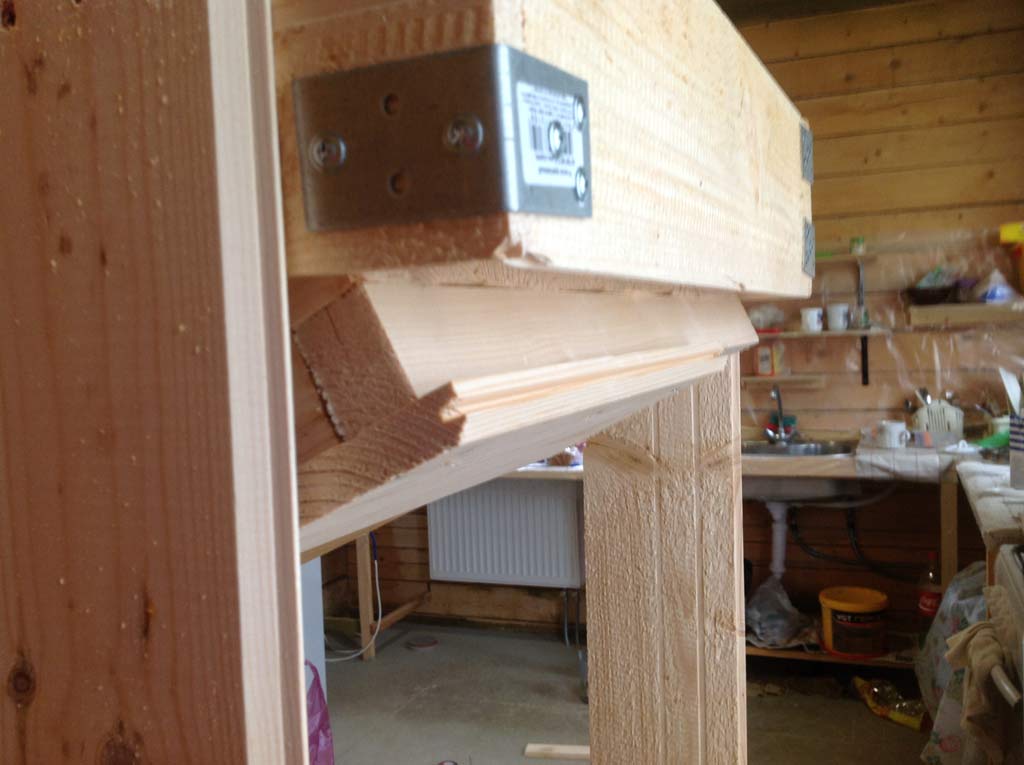

Вид на люк снизу. Видны обрамляющие люк бруски 30х40мм где можно разместить утеплитель чтобы организовать утепленный люк на чердак.
Прикрутил фиксатор люка в закрытом положении.
Люк на чердак своими руками - тестирование петель для открывания люка

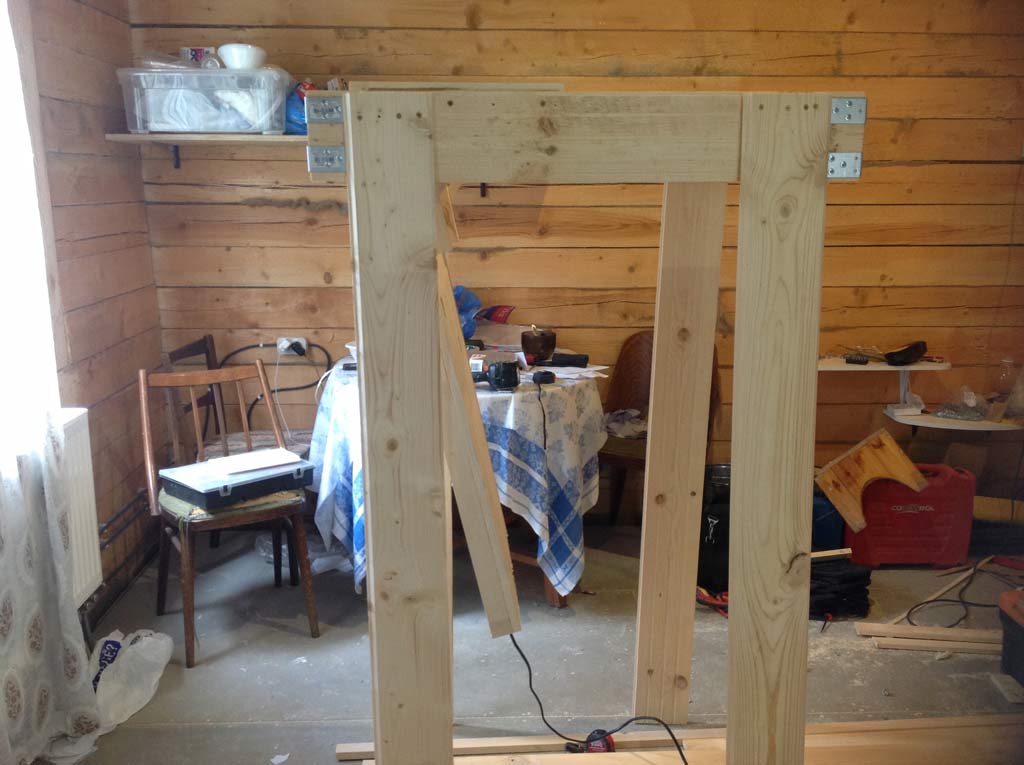

Короб с люком на чердак установлен на ножки.
Люк на чердак своими руками - тестирование петель для открывания люка[/center]

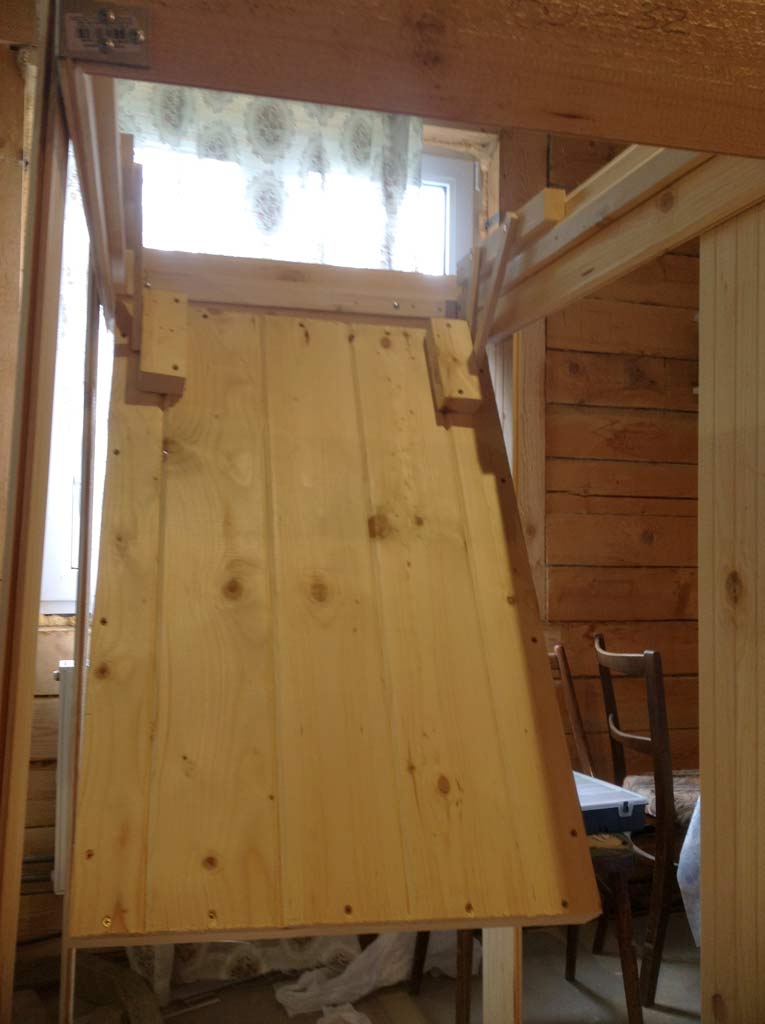

Полностью открытый люк:
Люк на чердак своими руками - тестирование петель для открывания люка

Вид сбоку
Люк на чердак своими руками - тестирование петель для открывания люка

Здесь видно насколько задняя часть люка отступает от края короба вперед при его полном открытии.
Если проем ограничен в длинну и в месте где будет он открываться это надо учитывать.
Люк на чердак своими руками - тестирование петель для открывания люка

Петля при полностью открытом люке
Люк на чердак своими руками - тестирование петель для открывания люка

Вид спереди
Люк на чердак своими руками - тестирование петель для открывания люка


Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

Далее снизу люка я прикрутил пару кусков имитации бруса в качестве внешней отделки чтобы посмотреть как будут себя вести петли - все ли будет нормально открываться:

Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

Начало открывания люка. Видно что люк начинает открываться таким образом, что не мешает наружней обшивке и коробу.
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка


В данной реализации обнаружил проблему, а именно:

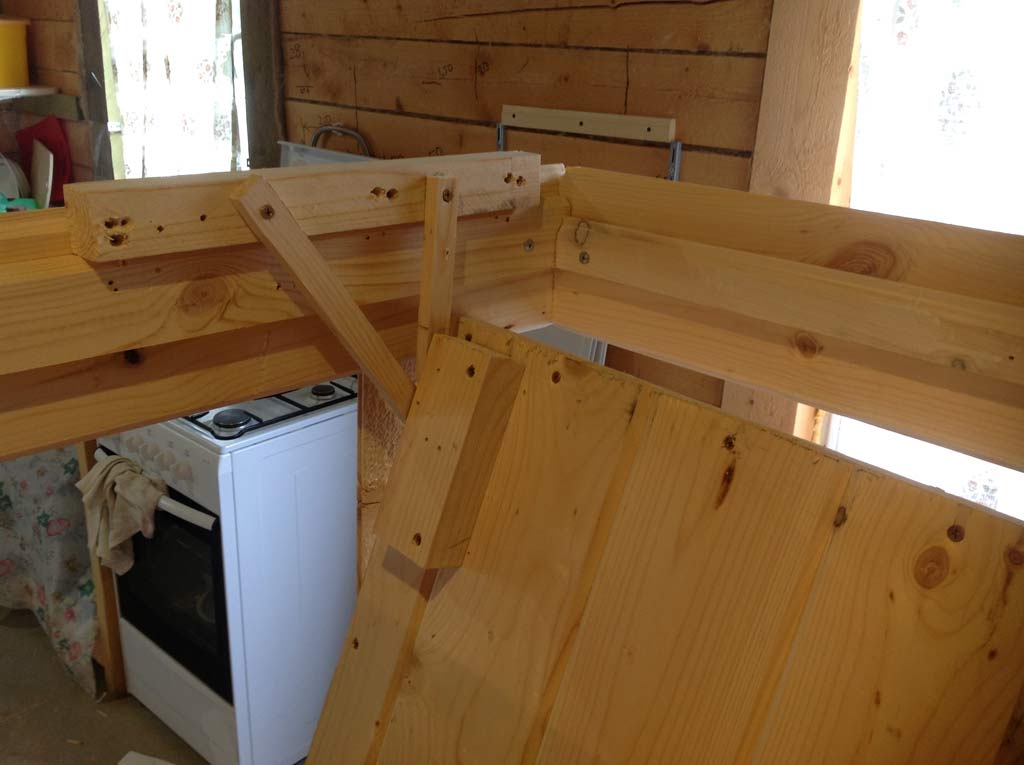

При открывании люка происходит закусывание обшивки люка о короб и люк полностью не открывается.
Возможно это связано с недостаточной длиной рычагов в петле люка. Не знаю.

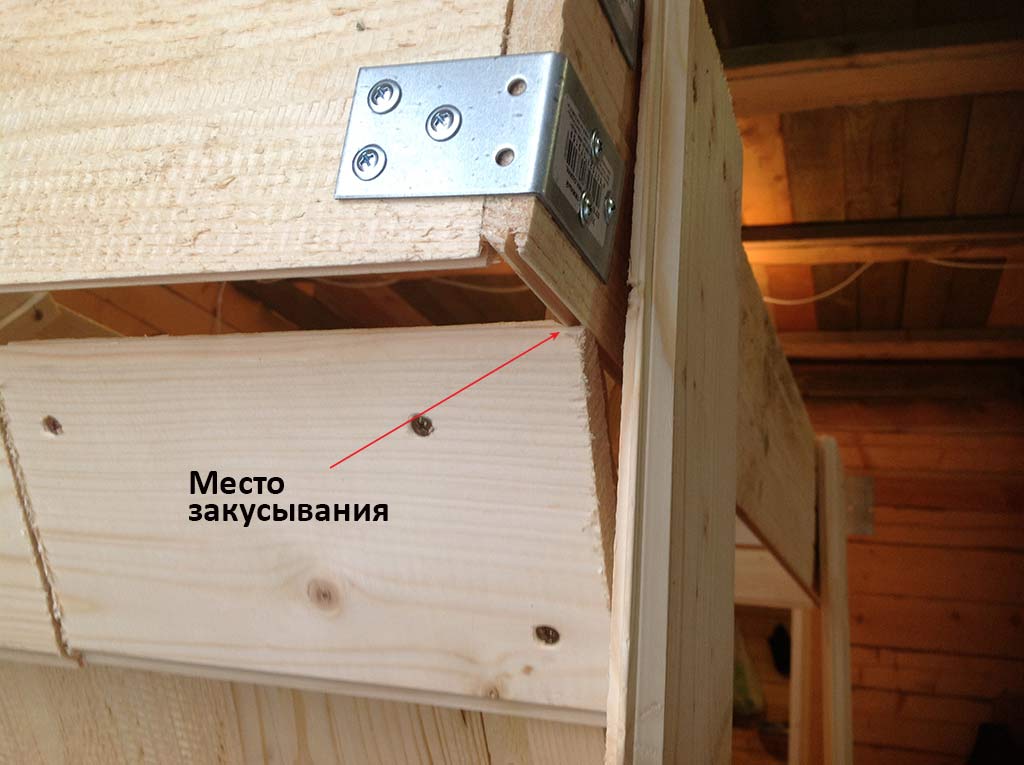

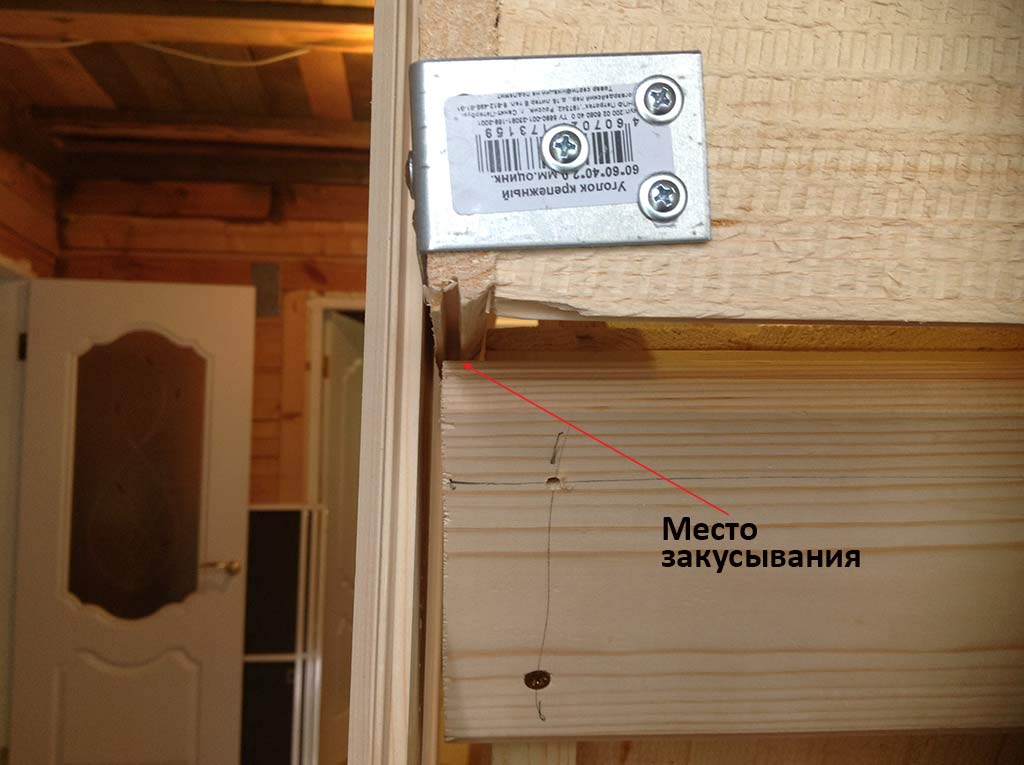

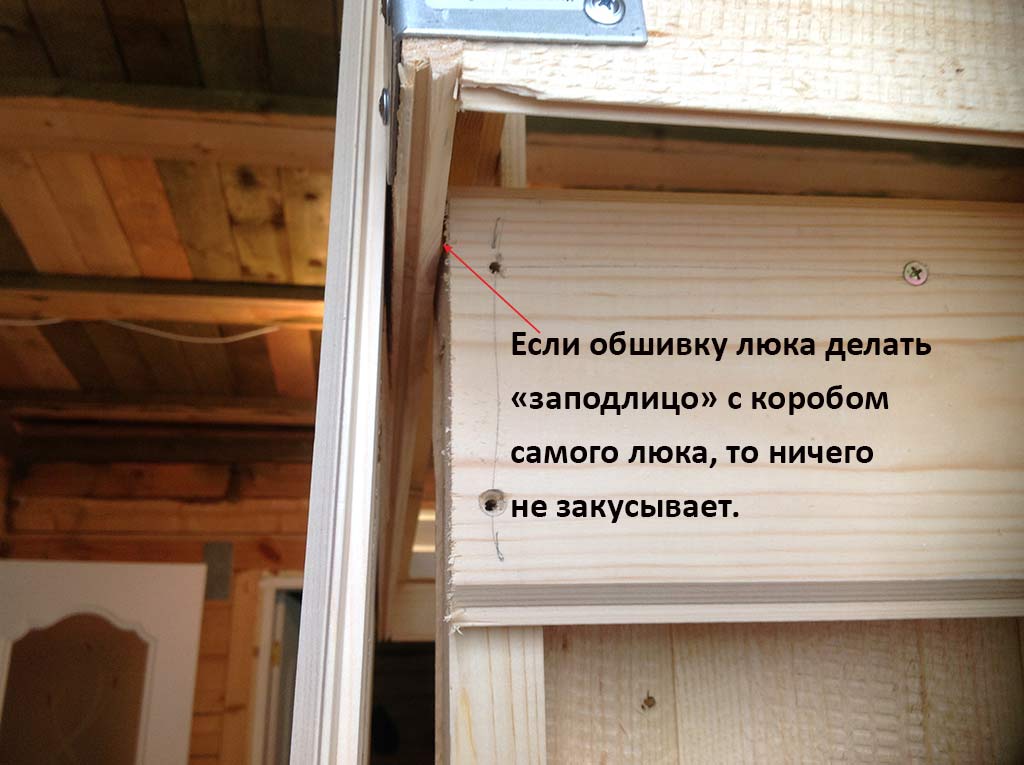

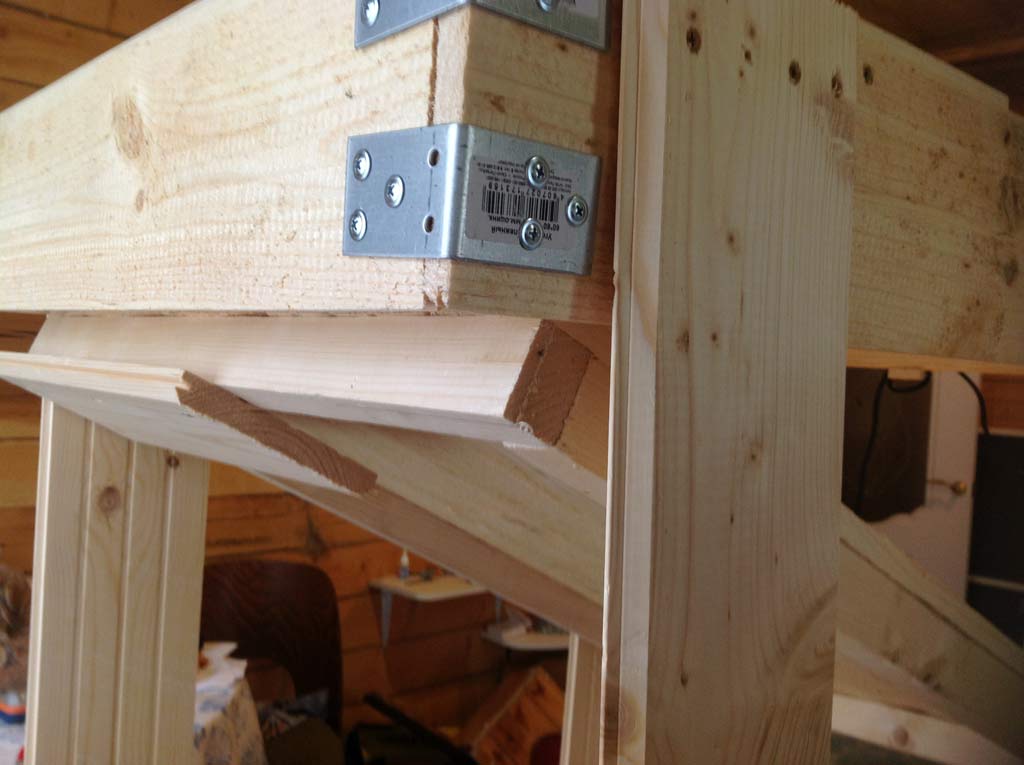

На фото видно проблемное место:
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

Если обшивку люка сместить таким образом чтобы она была за подлицо с коробом, то проблема решается. в таком случае с задней стороны люка (сто стороны петель) при его закрытии щели все равно не будет, как и спереди, а вот в районе полного открывания люка надо будет либо подрезать обрамление люка либо как то "играться" с петлей и искать выход...
Пока решения у меня нету - пришлось уехать с дачи.

Люк на чердак своими руками - тестирование петель для открывания люка

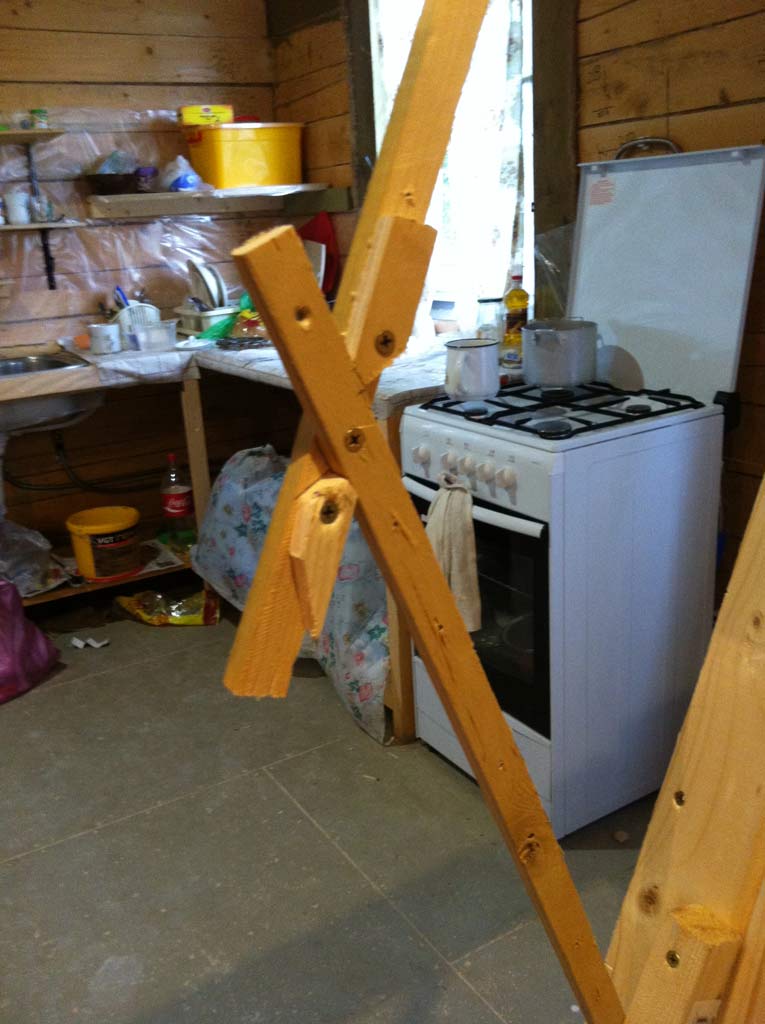

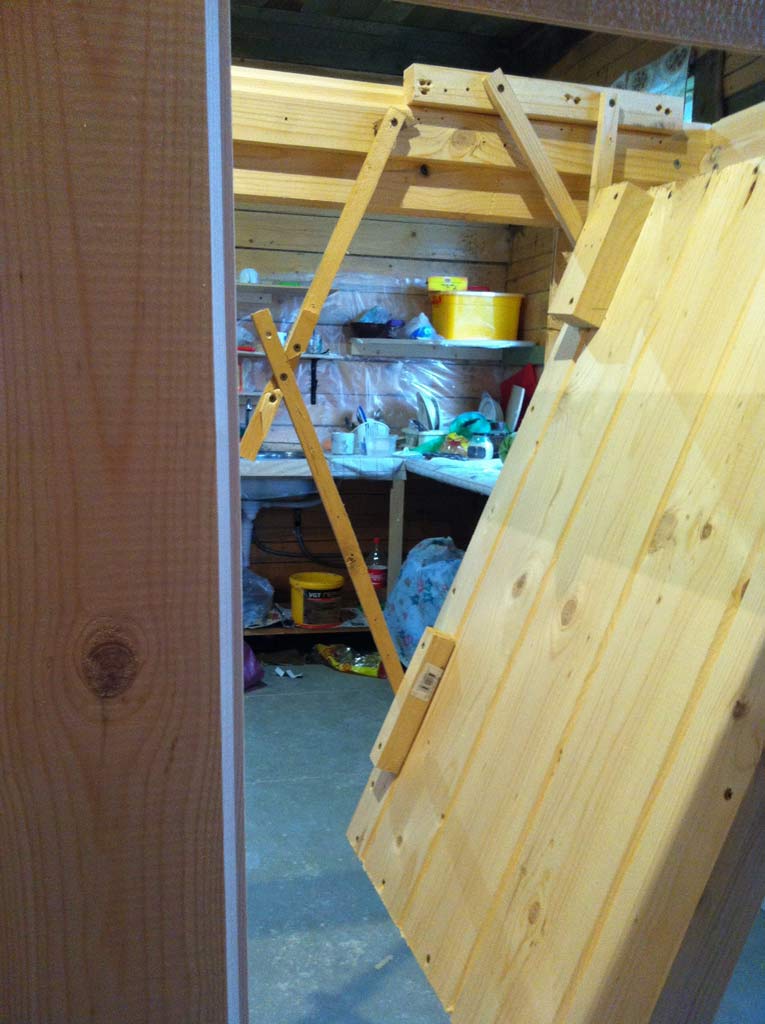

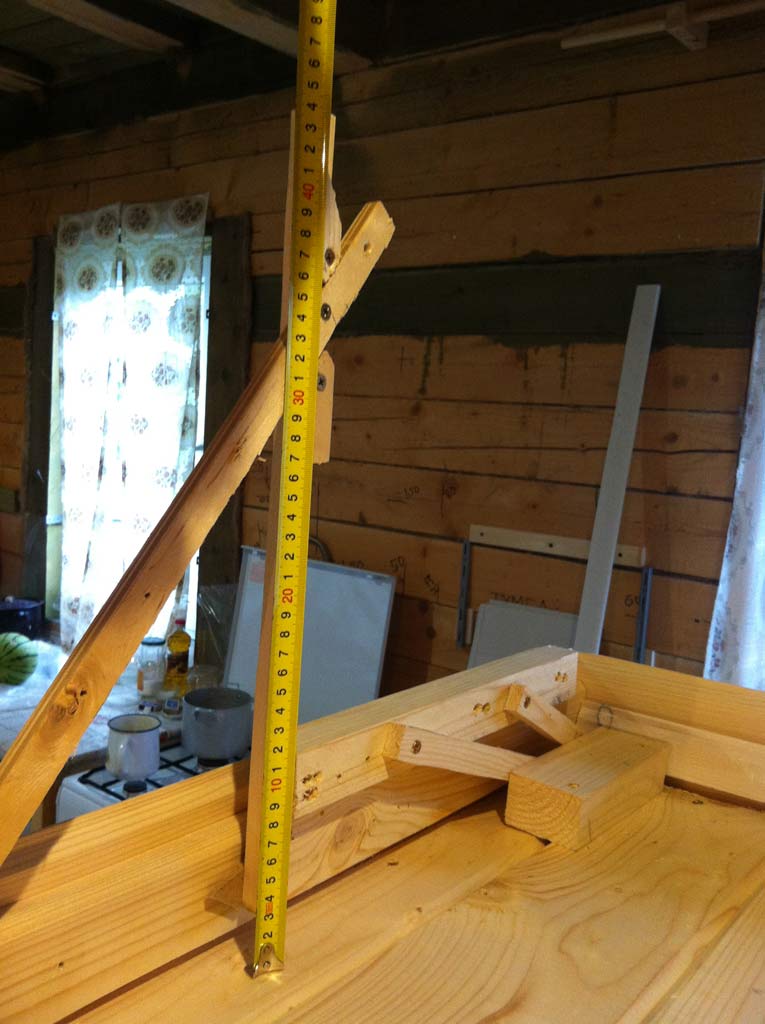

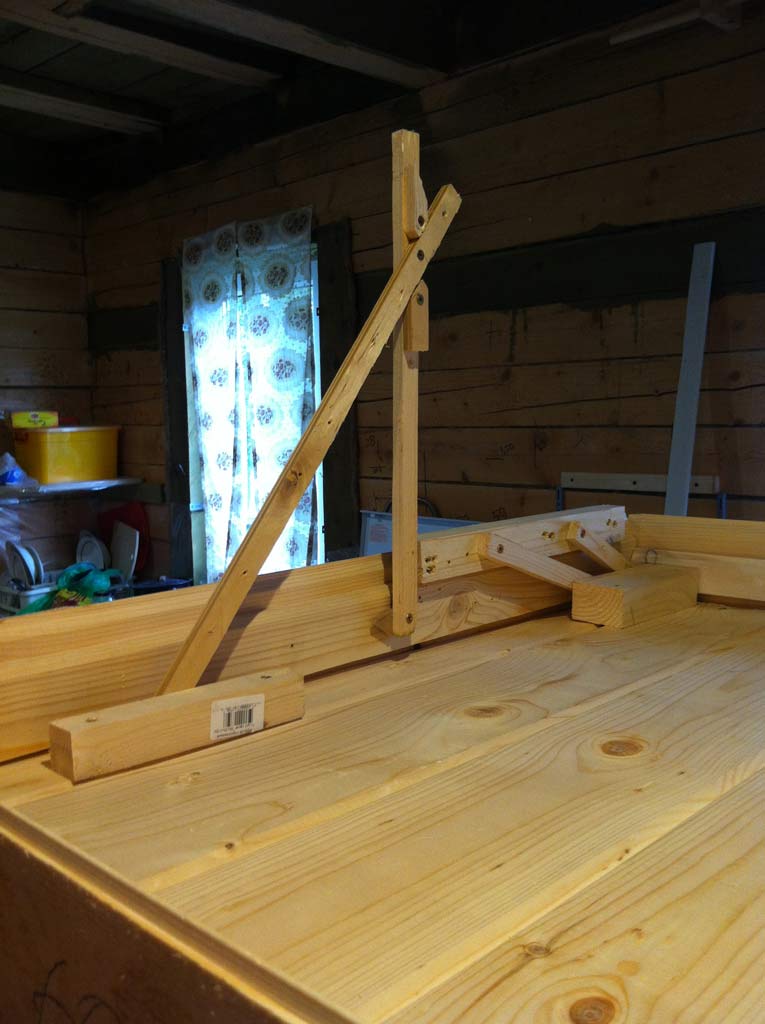

Также прикинул момент для ограничителя открывания чердачного люка на нужный угол.
Сделал пока такуго "журавля":

Люк на чердак своими руками - тестирование петель для открывания люка
Люк на чердак своими руками - тестирование петель для открывания люка

Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

В принципе можно сделать его так, чтобы он складывался вдоль короба люка, а не на верх. Пока окончательно не решил.

В данной петле нагрузка на люк удерживающая вес человека на лестнице переносится именно на этот узел, а в случае реализации петли для люка предложенной Alli58ru происходит ограничение и в самой петле. Т.е. нагрузка более распределена.

С другой стороны многие заводские чердачные лестницы имеют именно такой вид петель.

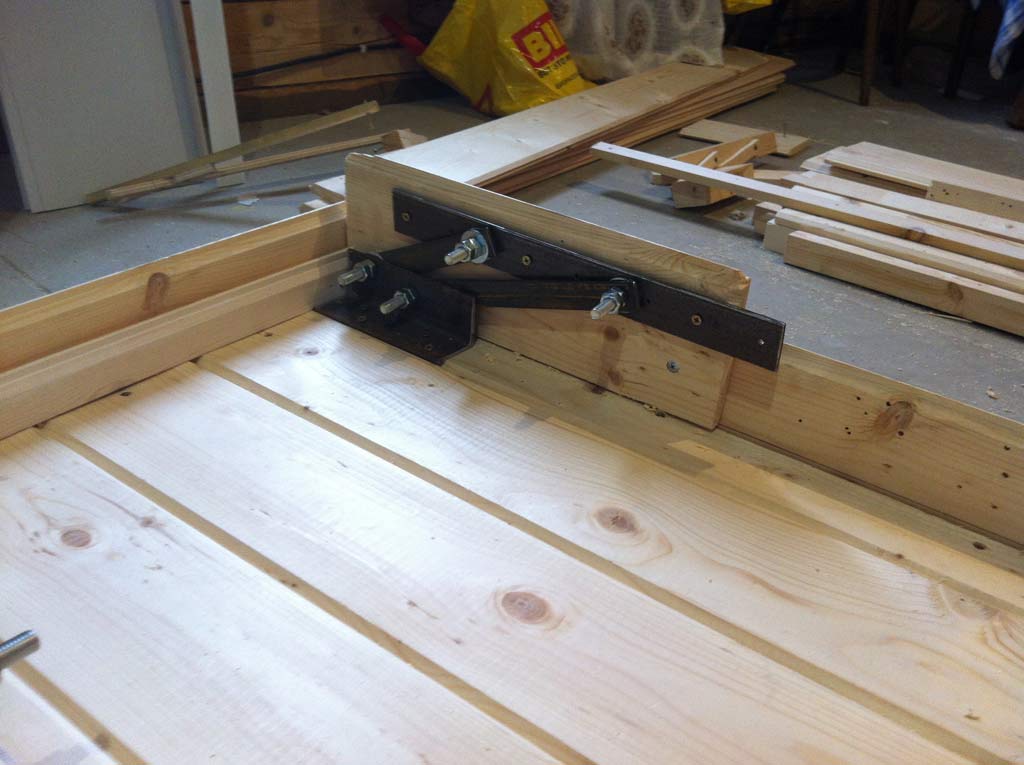

Следующим шагом я изготовил данный вид петель из металла.
Получилось вот что:
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка


Об их изготовлении я напишу отдельный пост чуть позже.

Ну и на последок несколько видео которые я снял при тестировании:


Это тот же люк только уже с металлическими петлями (без звука):



Обновление:
Думаю что проблему с закусыванием внешней отделки люка о край короба можно решить именно удлиннением рычагов в петле.

Я немного "поигрался" с картоном и размерами рычагов в петле и вроде как нашел решение.

Вот что получилось:

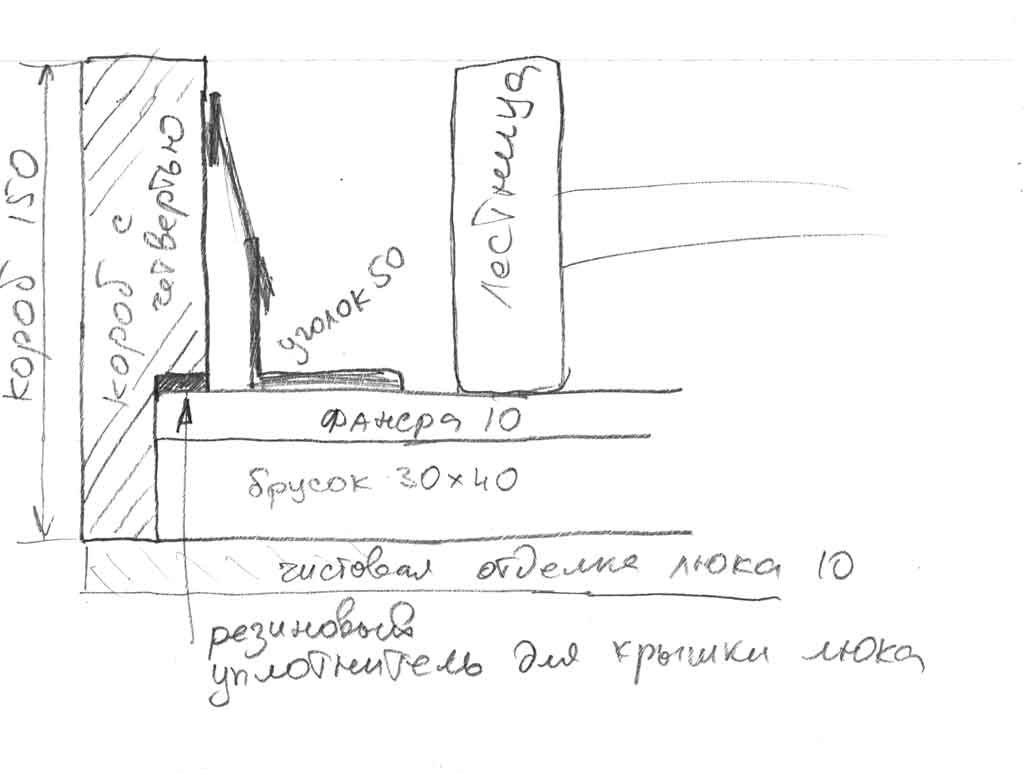

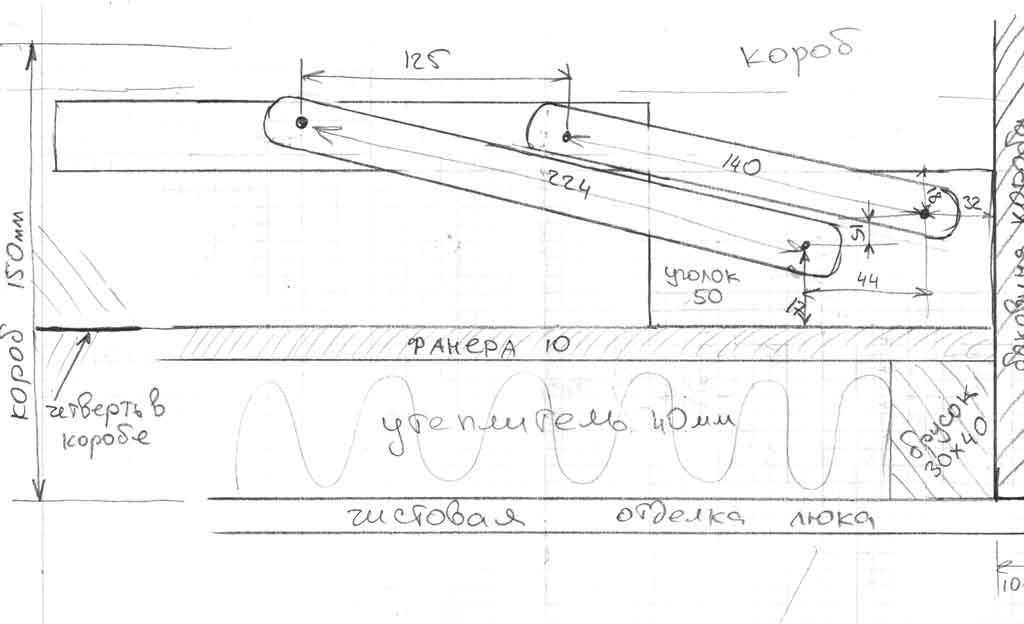

Здесь я использовал такой пирог люка:
- фанера 10-12мм
- на нее брусок высотой 40мм - туда потом утеплитель...
- на брусок набиваем внешнюю отделку
Также рассмотрел сразу вариант использования бруска 50мм вместо 40мм - вроде тоже должно работать так как надо.
Люк на чердак своими руками - тестирование петель для открывания люка


При раскрытии чердачного люка получается так:
Люк на чердак своими руками - тестирование петель для открывания люка
Как видно из рисунка закусывания между отделкой и нижней частью короба быть не должно. В теории пока что.
Также видно, что при открытом люке лестница будет смещаться вперед от края люка где то на 14-15 сантиметров.
Для небольших люков это может быть критично.

Вид сбоку такой:
Люк на чердак своими руками - тестирование петель для открывания люка

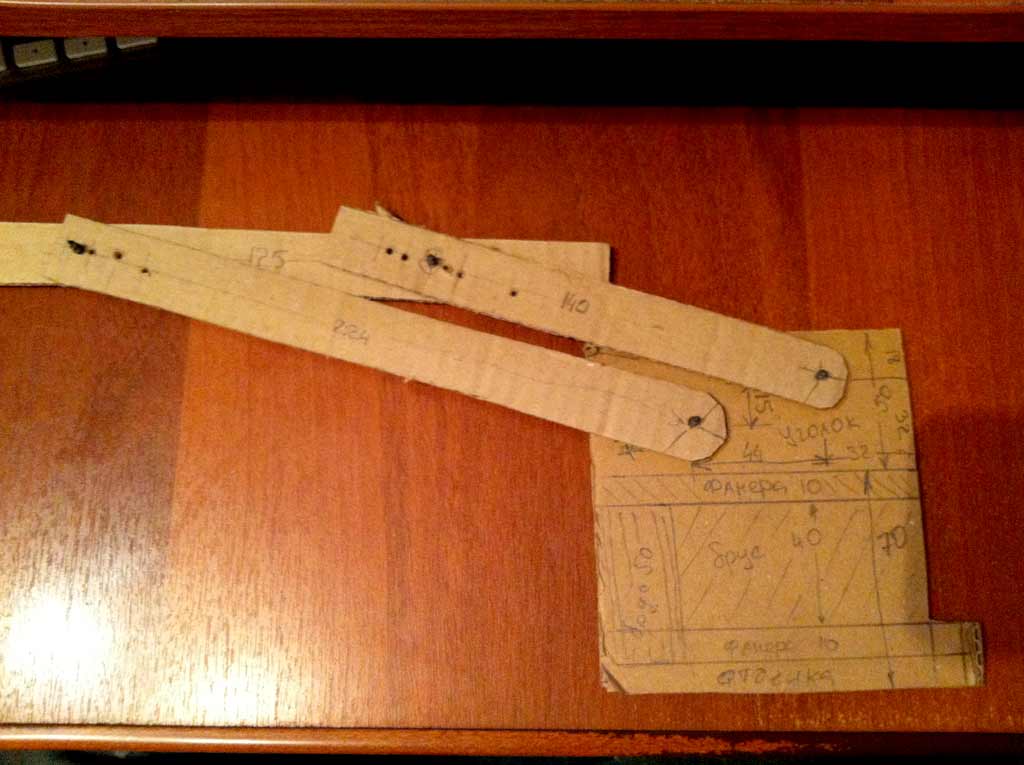

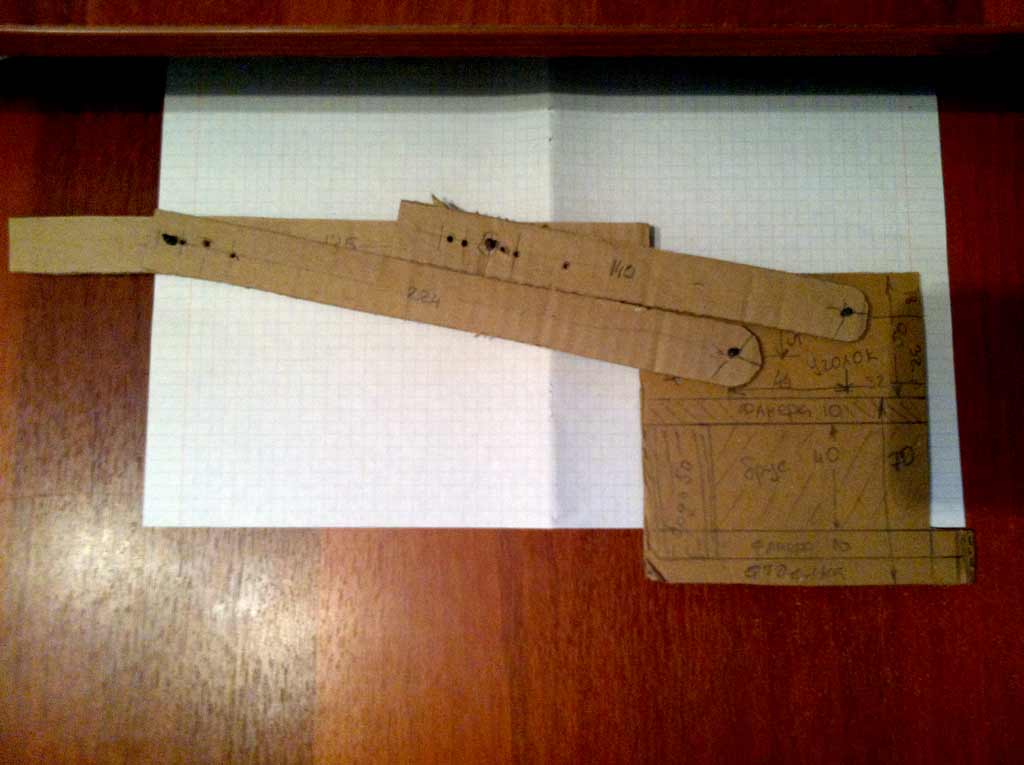

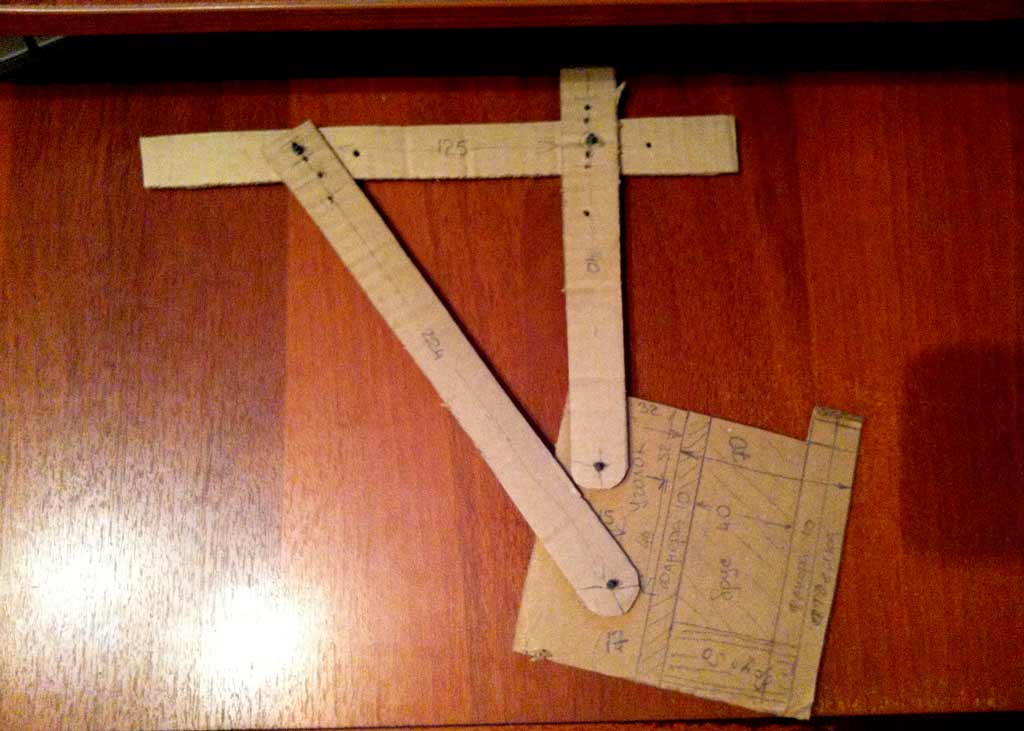

А это на картоне:
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

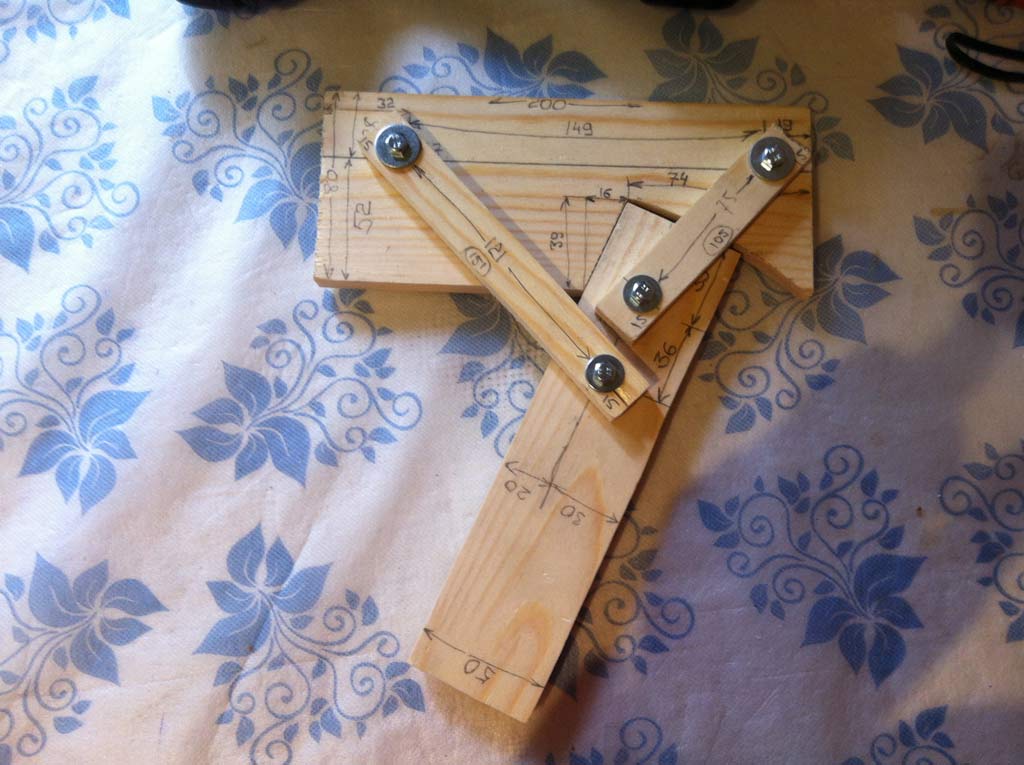

А здесь я эту петлю на картоне положил на лист бумаги для наглядности как должна будет себя вести петля при открытии:
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

Новые размеры рычагов петли видны на рисунке. Получилось что размеры увеличены лишь на 10мм.


PS
А вот пружину я так и не смог пока найти нормальную. Везде можно только купить пружины длинной 30см - типа для дверей - не знаю пойдут они для люка или нет.

Есть какие либо варианты в этом моменте? Продаются они где нибудь?


Обновление от 29 сентября.

Сделал из металла новые петли с немного измененными размерами.
При тестировании внешняя отделка люка не задевает теперь за нижний край короба.
Вот видео:

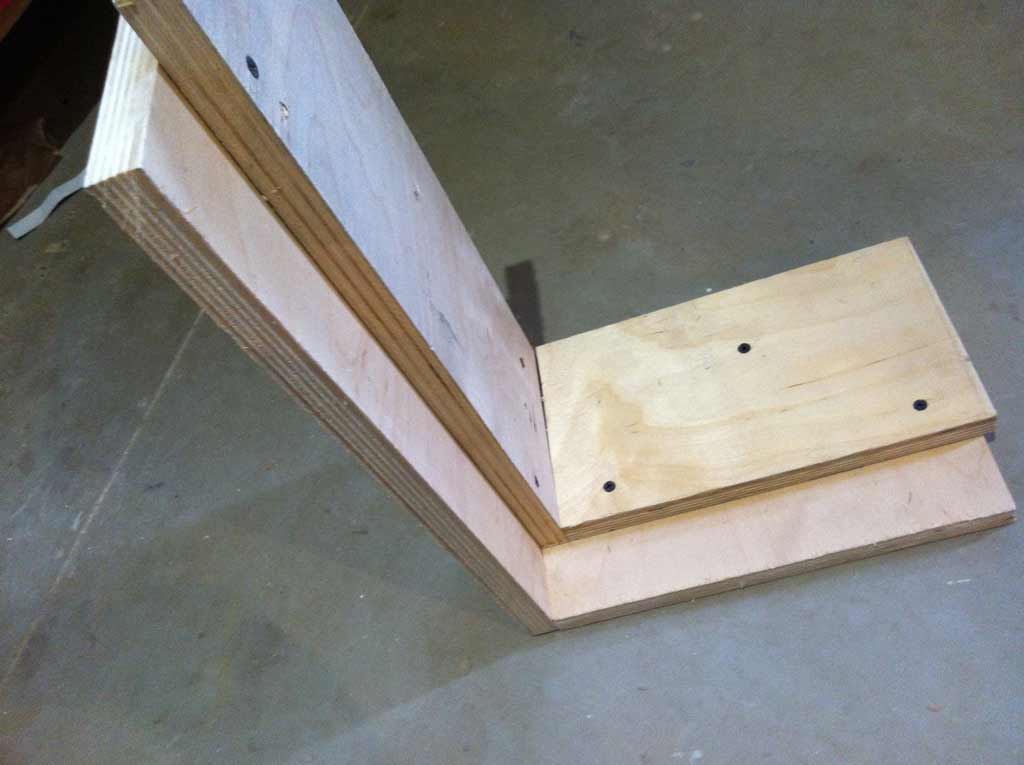

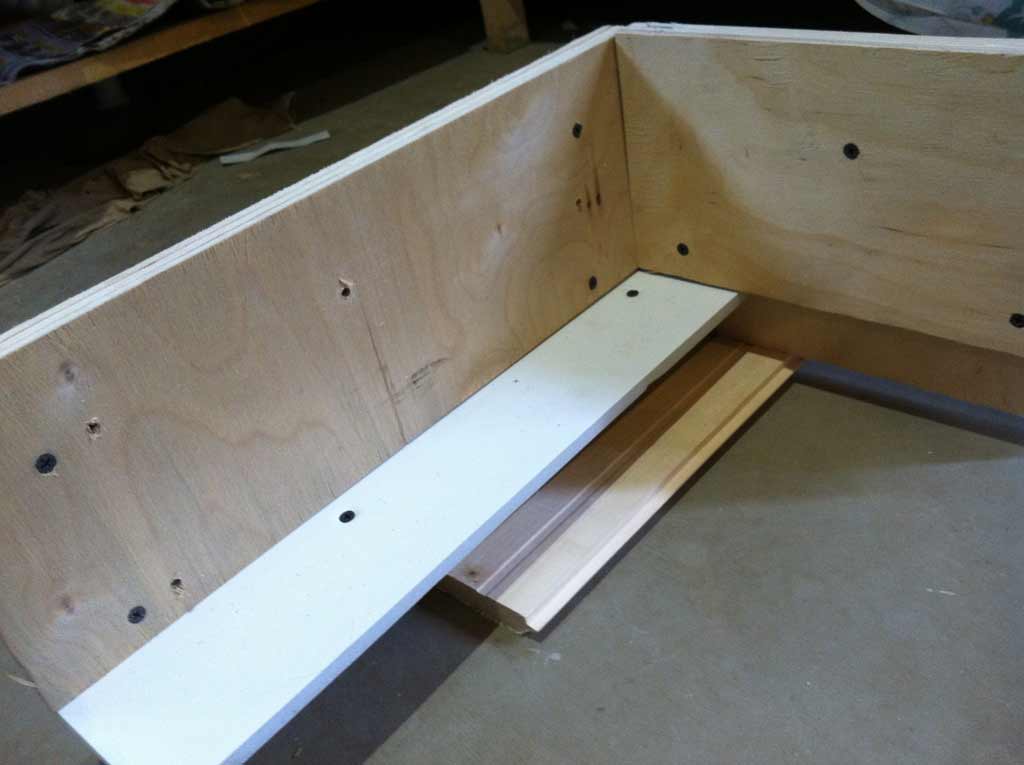

Короб сделал из пары кусков фанеры 20-ки
Люк на чердак своими руками - тестирование петель для открывания люка

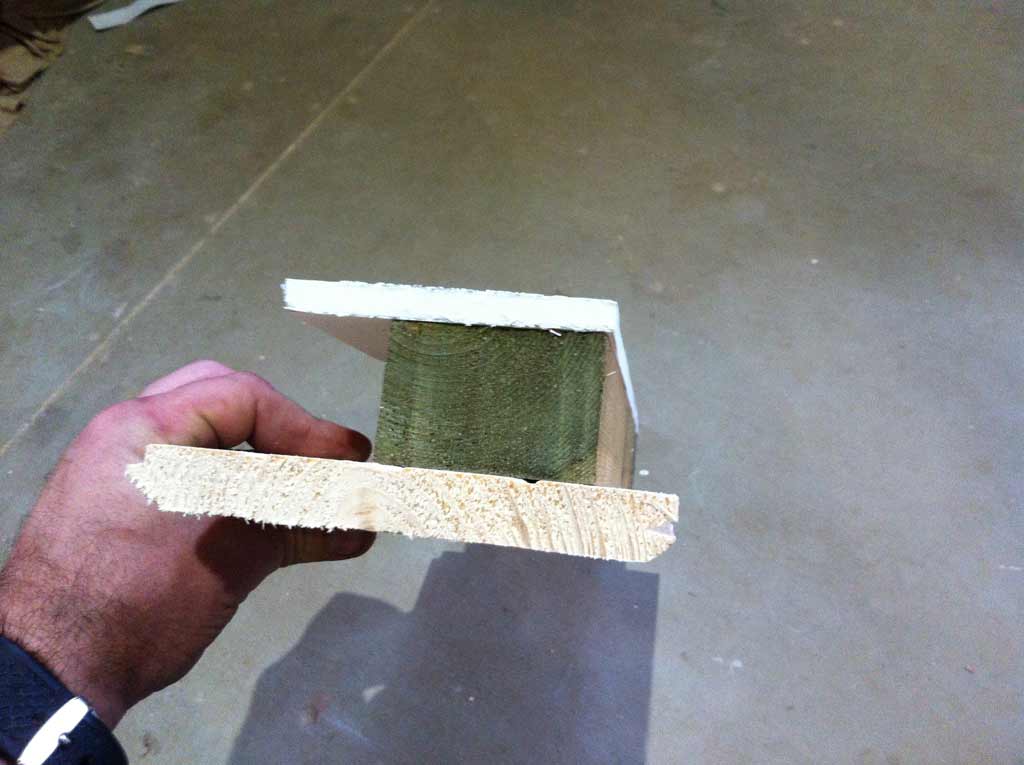

Люк:
- Пока вместо фанеры использовал кусок откоса от окна толщиной 10мм
- Далее брусок 30х40мм
- Затем внешняя отделка люка - имитация бруса.

Люк на чердак своими руками - тестирование петель для открывания люка


Получилось так:
Люк на чердак своими руками - тестирование петель для открывания люка

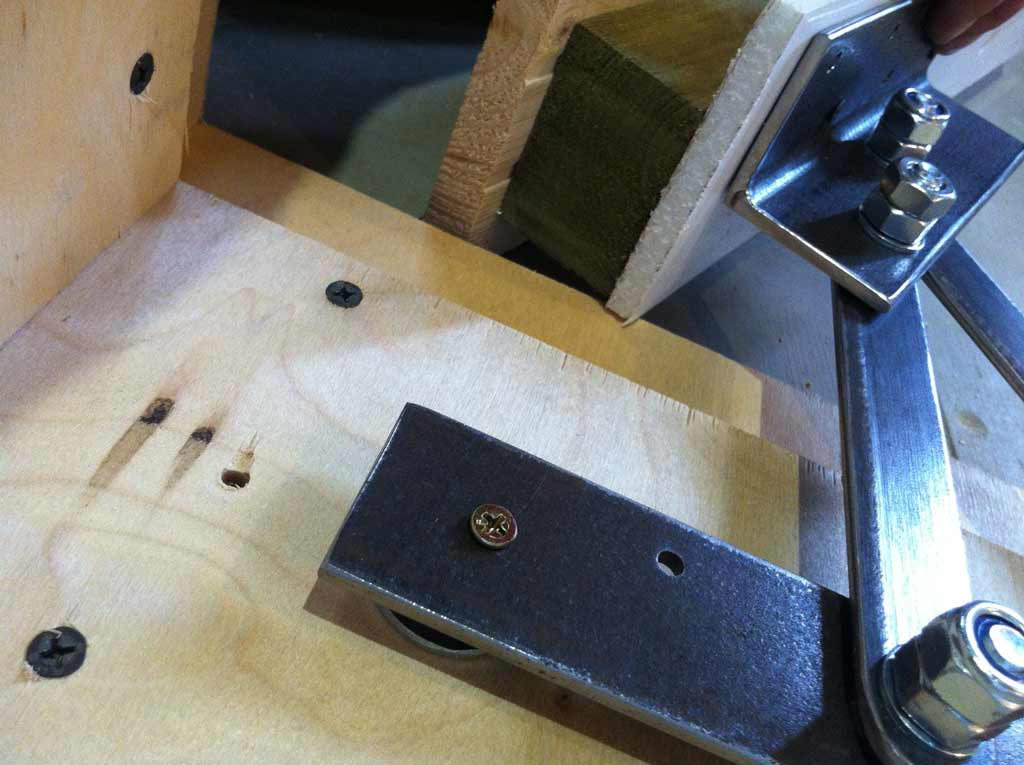

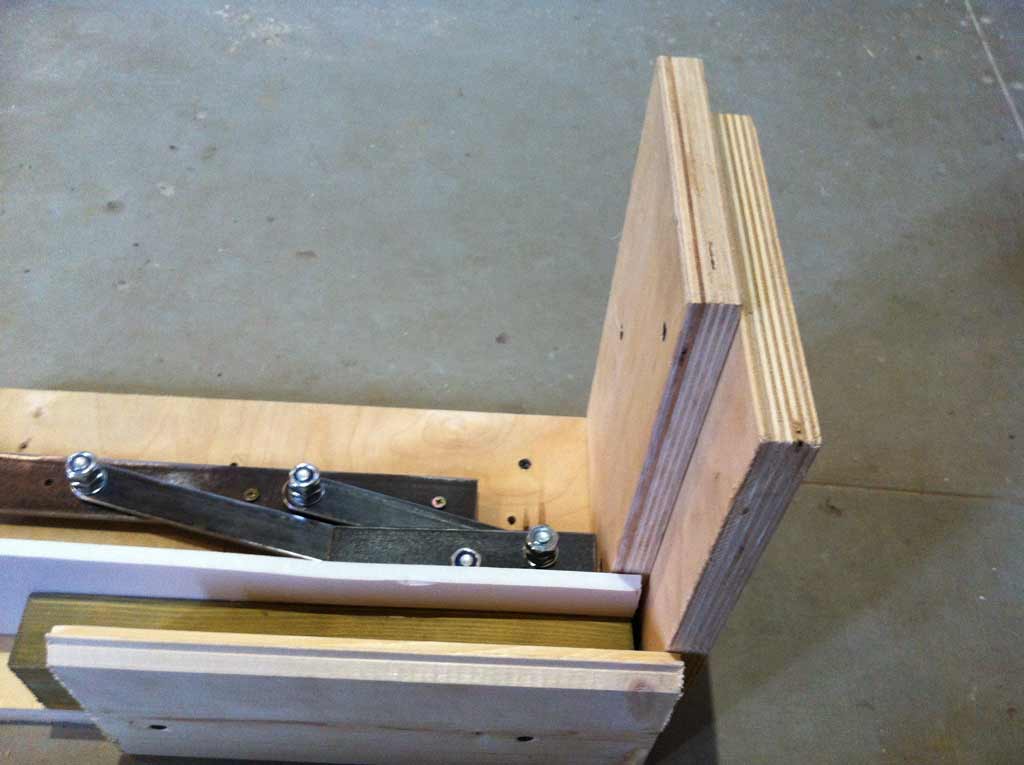

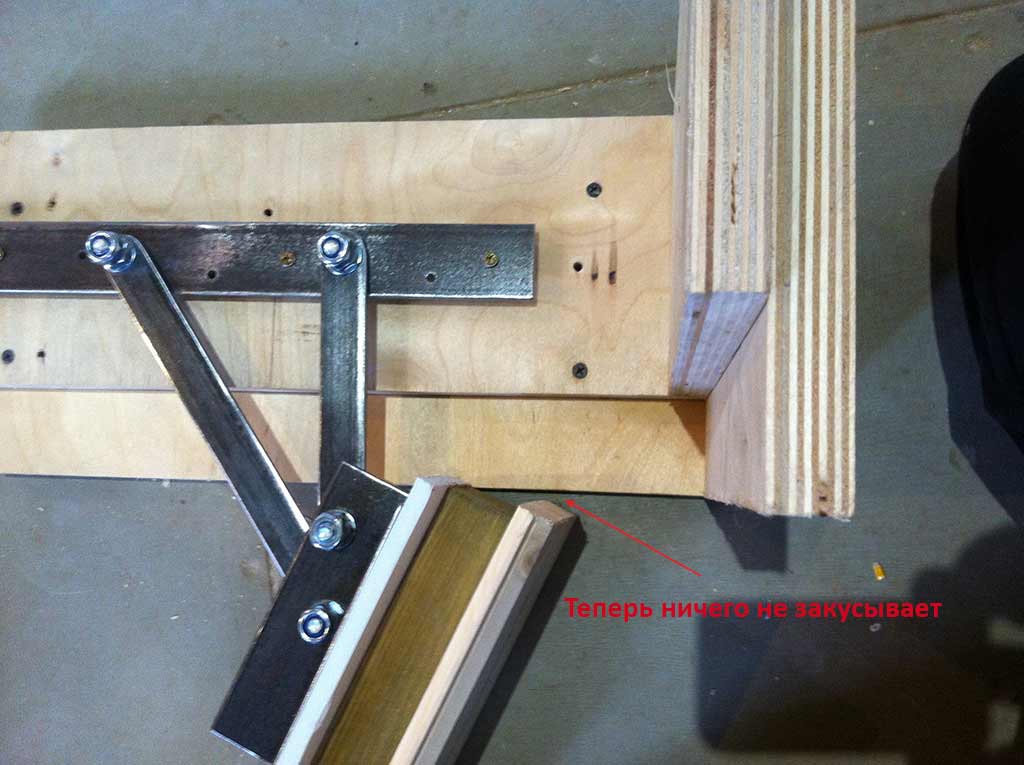

Поставил петлю и проверил как открывается. Теперь ничего не закусывает:
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

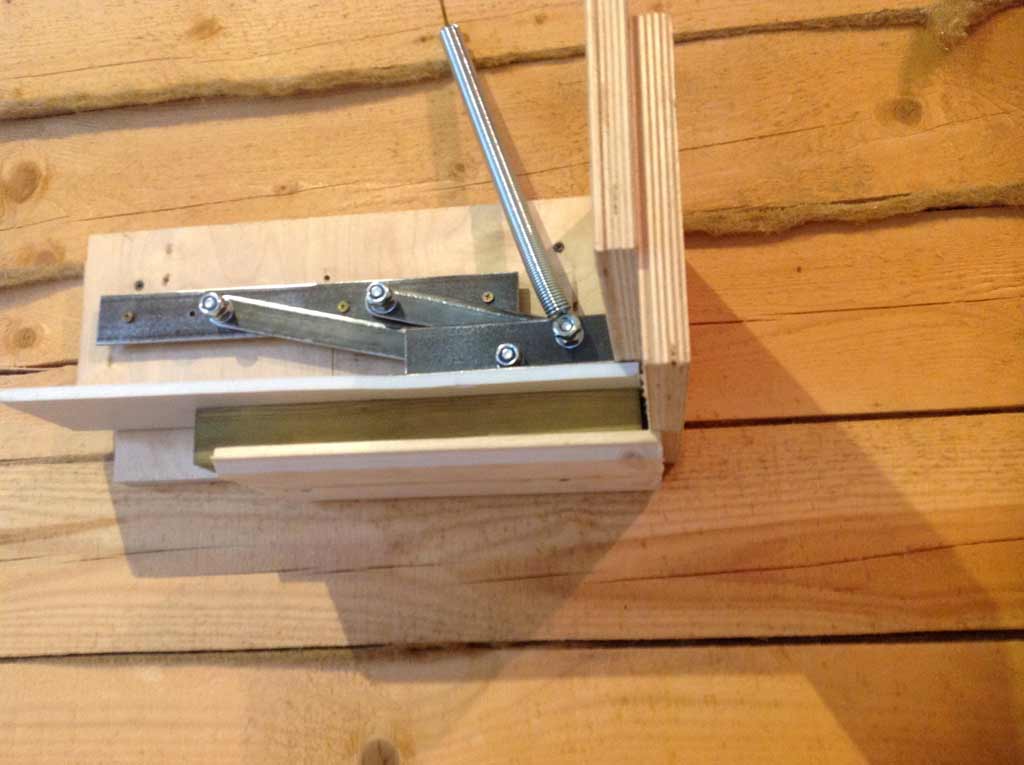

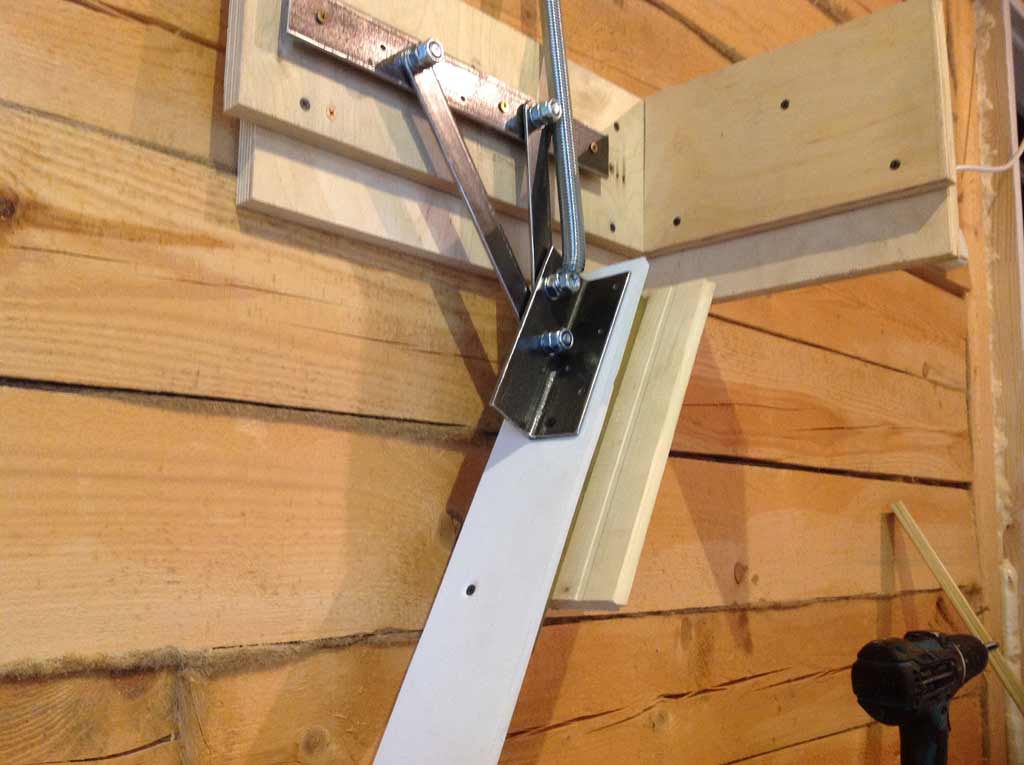

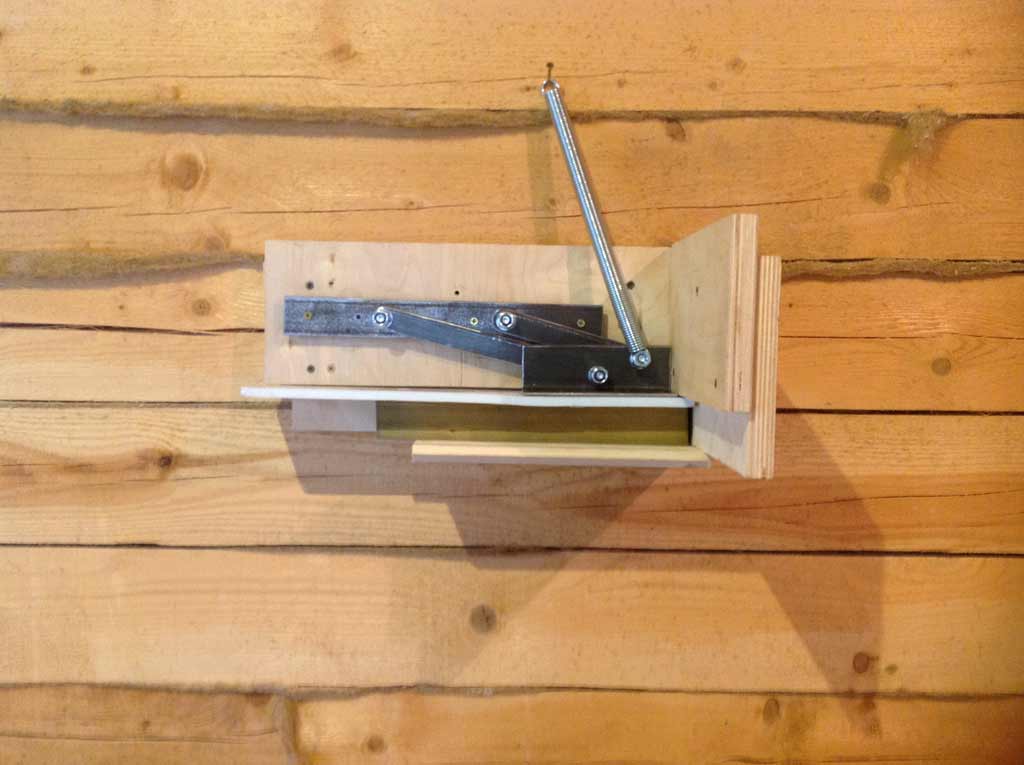

Всю конструкцию повесил на стену. Для того чтобы люк не провисал вниз - прикрепил временно удерживающую пружину.
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

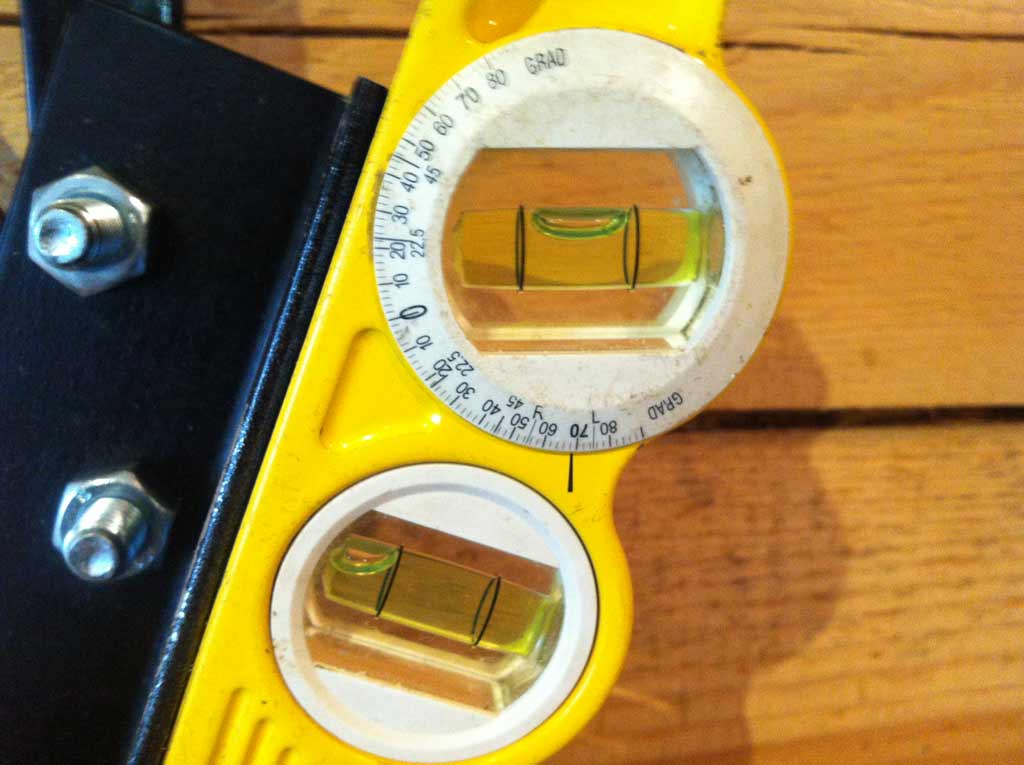

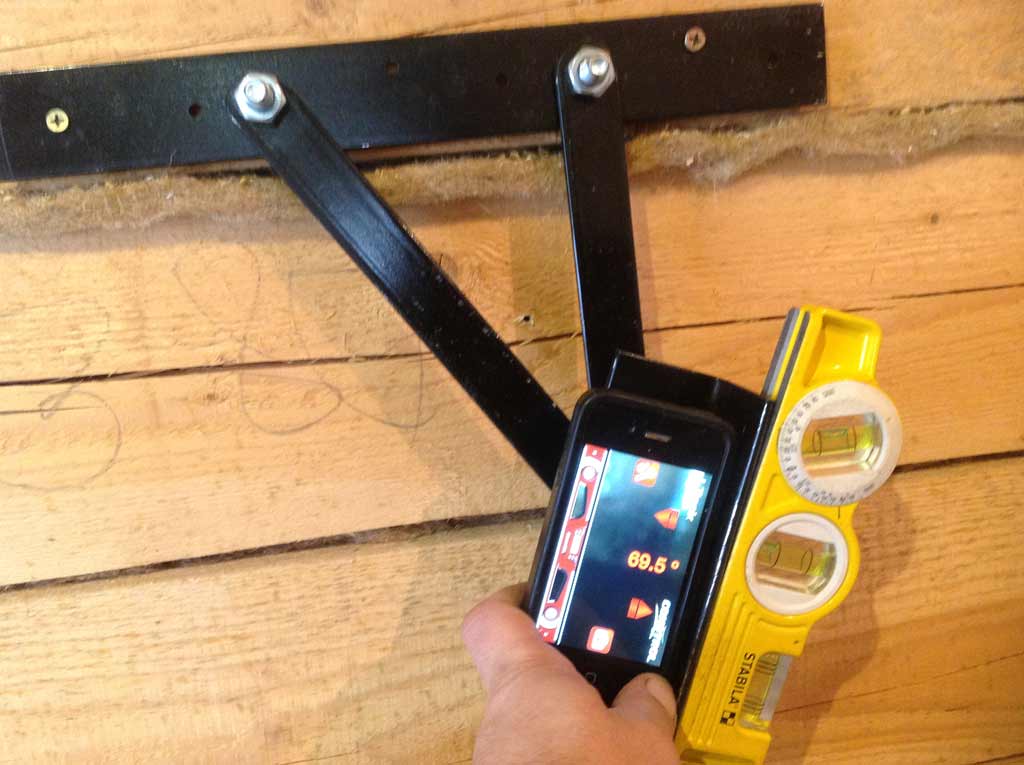

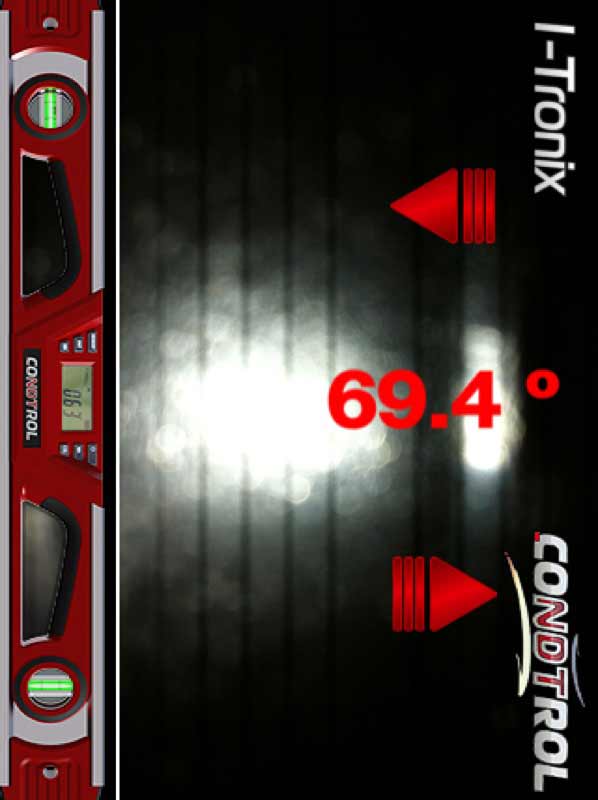

Вот что с углом открытия:
Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

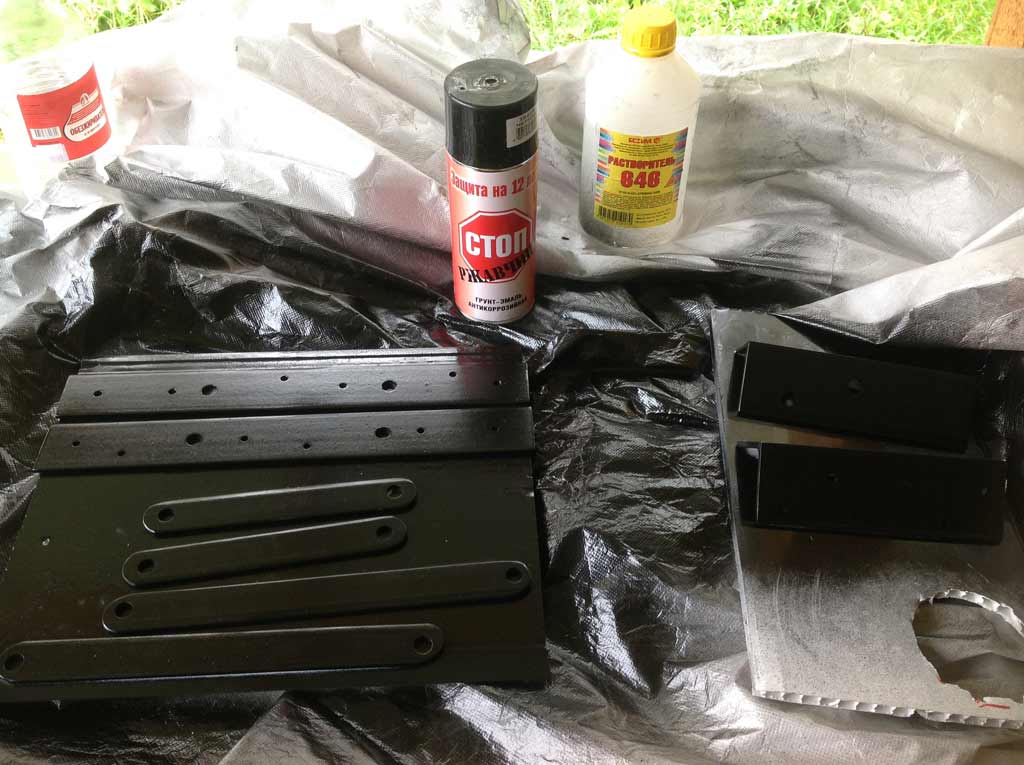

Детали петель отшлифовал, обезжирил и покрыл антикорозийкой:
Люк на чердак своими руками - тестирование петель для открывания люка

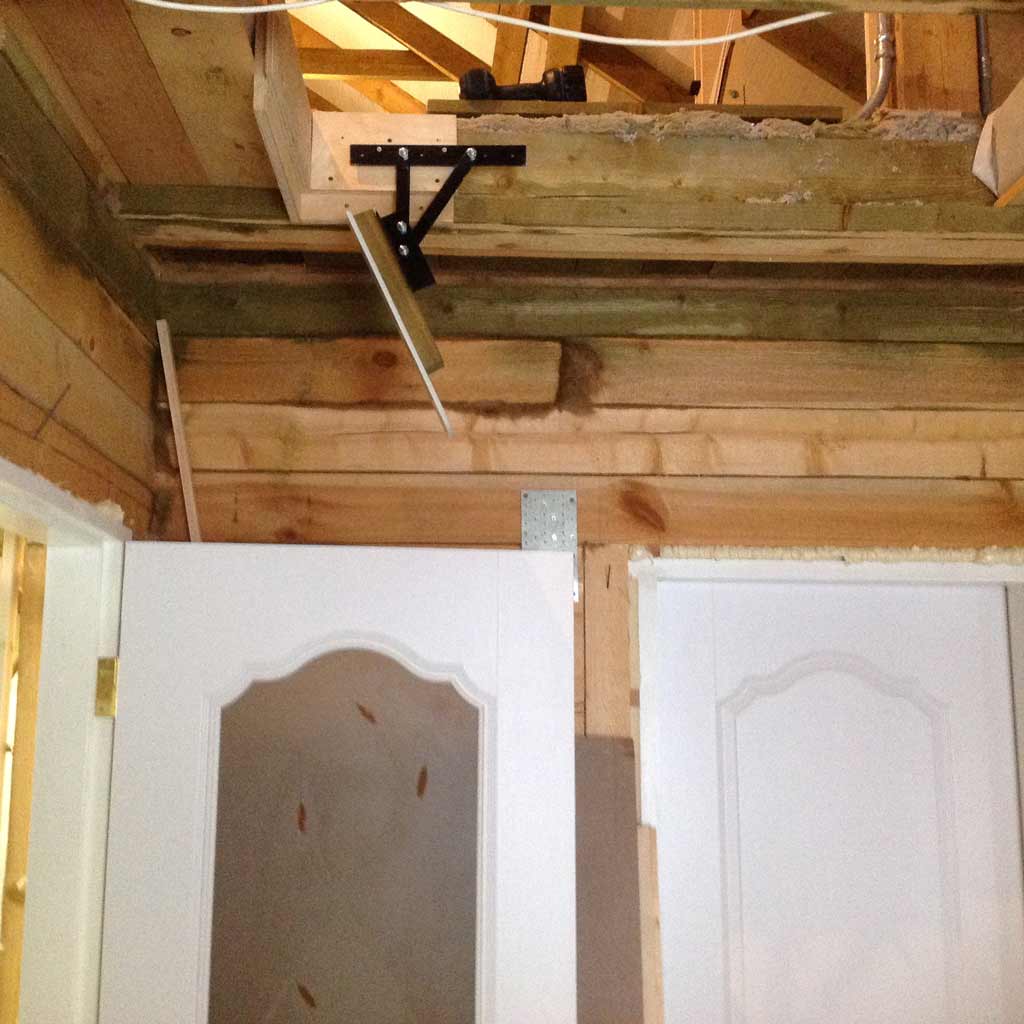

Сам люк будет установлен в проеме 820х1300.

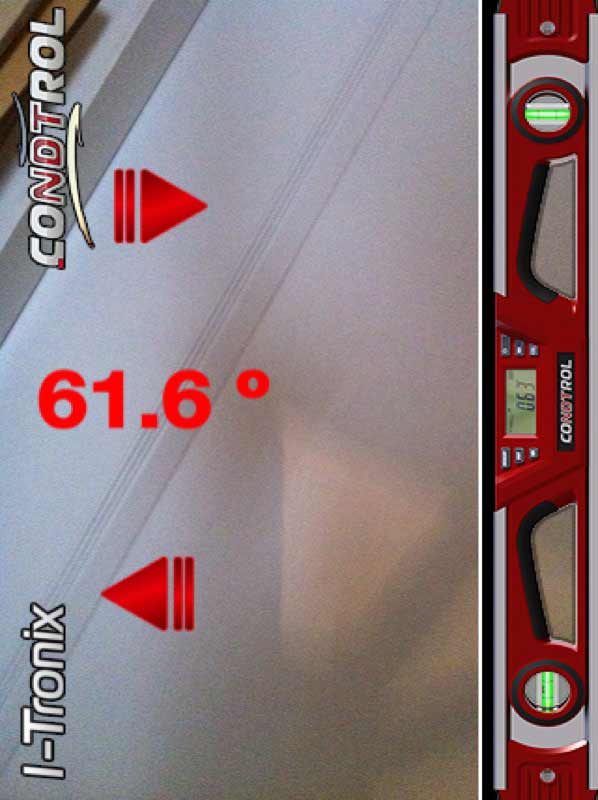

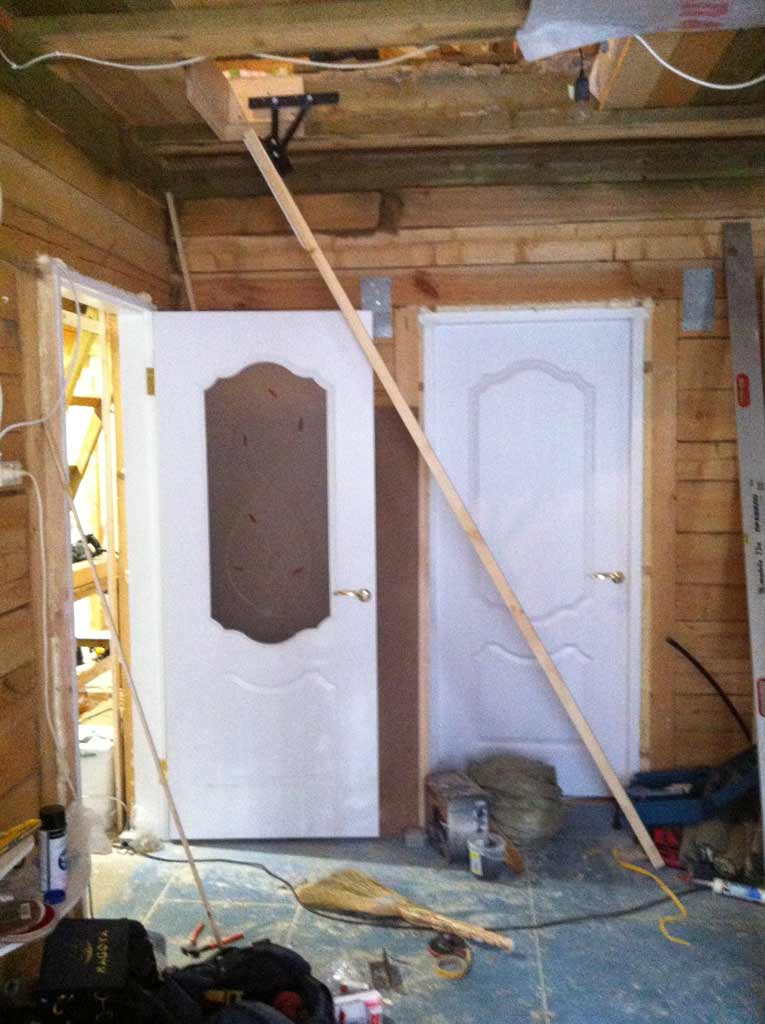

Прикинул как это будет выглядеть:

Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка Люк на чердак своими руками - тестирование петель для открывания люка

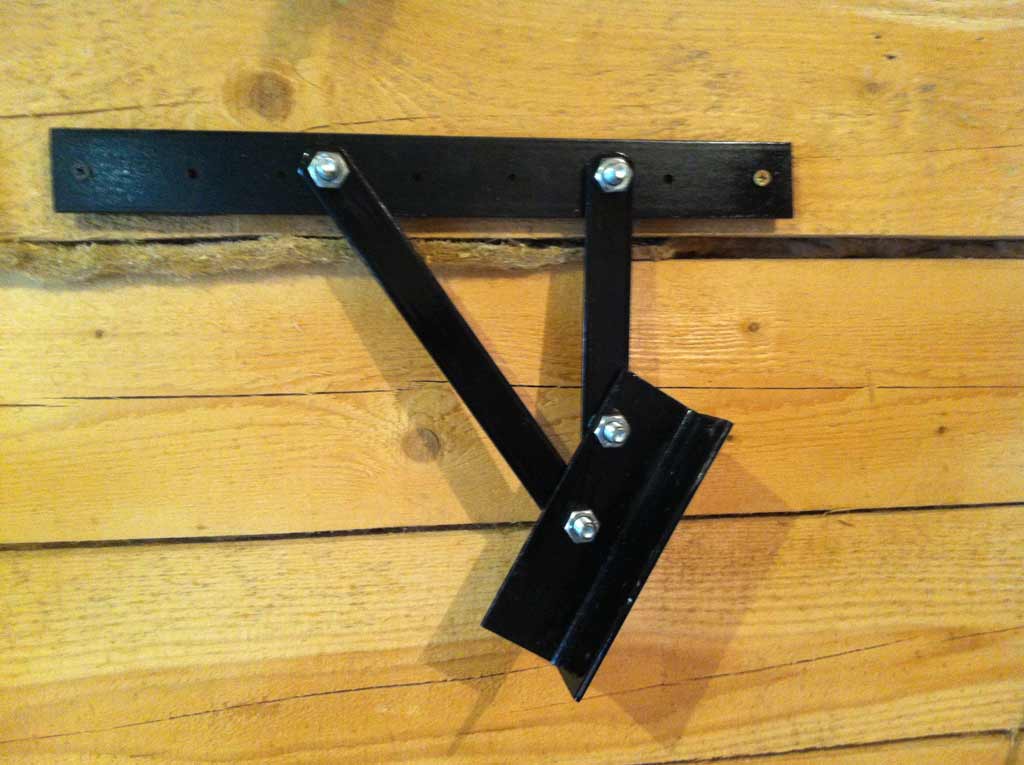

Кому надо, могу отдать старый комплект петель... только без болтиков и гаек.
Забрать можно самовывозом в Москве, метро Свиблово/Бабушкинская - пишите для координации времени/места
Люк на чердак своими руками - тестирование петель для открывания люка
