Замена ламп накаливания на светодиодные в Тойота камри V30 2005г

28/02/2019 16:26

Очень давно была мысль заменить все штатное освещение в своей камри V30 2005г.в. на светодиодное... только вот все руки не доходили до этого.

А тут вдруг начался "падеж" среди лампочек подсветки:
- перегорело несколько лампочек в блоке управления кондиционером
- перегорела лампочка в кнопке обогрева сиденья пассажира
- перегорела лампочка индикации режима АКПП
- перегорела лампочка в прикуривателе

Для начала решил поменять все лампочки в салоне камрюхе, а также в багажнике и подсветки номерного знака.

Вот что получилось в салоне:

Нашел необходимые данные по всем основным лампам используемым в Тойота Камри V30 ACV30L-AEPNKW

Кому надо, вот полный список лампочек с их кодами для заказа

Лампа освещения салона по центру - 81240B - код детали 90981-14011
Лампа освещения водителя и пассажира - 81260С - код детали 90084-81002
Лампа в солнце защитном козырьке - 81340B - код детали 90084-98013
Лампа освещения перчаточного ящика - 82260B - код детали 90981-11018

Центральный стоп сигнал на задней полке в салоне авто - 81570B - 90981-11059

Лампа освещения багажного отделения - 81330B - код детали 90981-14009
Подсветка заднего номерного знака - 81270B - код детали 90084-98043

Указатели поворотов на левом и правом крыльях - 81730B - 99132-12050

Передние фары
Указатели поворотов в фаре - 81510D - код детали 90981-15021
Дальний свет - 81110B - H1 - код детали 90080-81041
Ближний свет - 81110D - LO - код детали 90981-13063
Лампа габаритного огня - 81610F - код детали 99132-12050

Передние противотуманки - 81210B - код детали 90981-13047

Задние фары
81550B - код детали 99132-12050

Лампы подсветки в салоне
- в кнопке обогрева сидений - 84751 - код детали 90010-01061
- в прикуривателе правом - 85500B - код детали 90981-11018
- в кнопках противотуманка и т.п. слева от руля - 84152B - код детали 90010-01061
- блок подсветки АКПП - 33550D - код детали 90981-11014
- колпачек на лампу подсветки АКПП - 33550E - код детали 90339-04049

Лампочки подсветки в климат-контроле - код детали 90010-03055 (12/14в на 0,6 ватт)
В Chipdip - H39-12005 - размер этих ламп - 6х3мм

При замене лампочек будьте аккуратны - может коротонуть!
У меня так и произошло, когда я попытался вытащить лампочку освещения багажного отделения с заведенным движком.
Лампочку то я вытащил (используя короткое лезвие перочинного ножа), но похоже что сделал замыкание. В результате перестали светить все лампы в салоне.

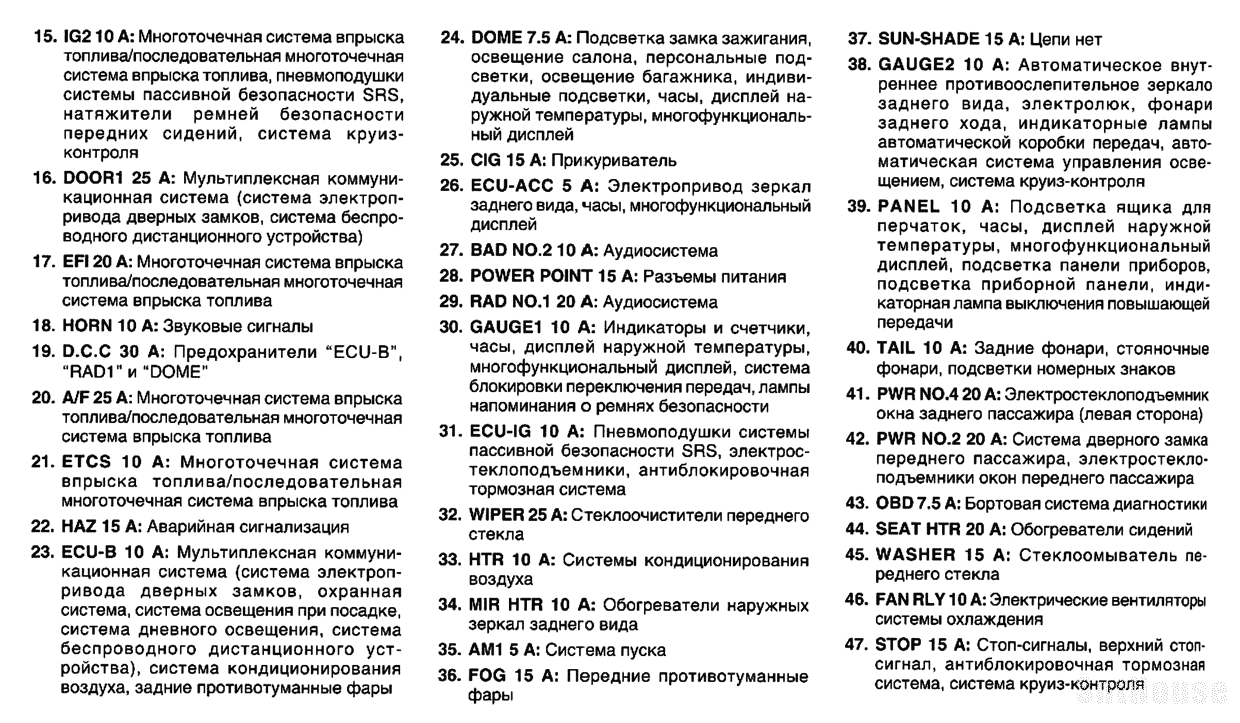

Перегорел маленький предохранитель №24 на 7,5А
Он находится в блоке предохранителей в салоне авто слева снизу от рулевого колеса.

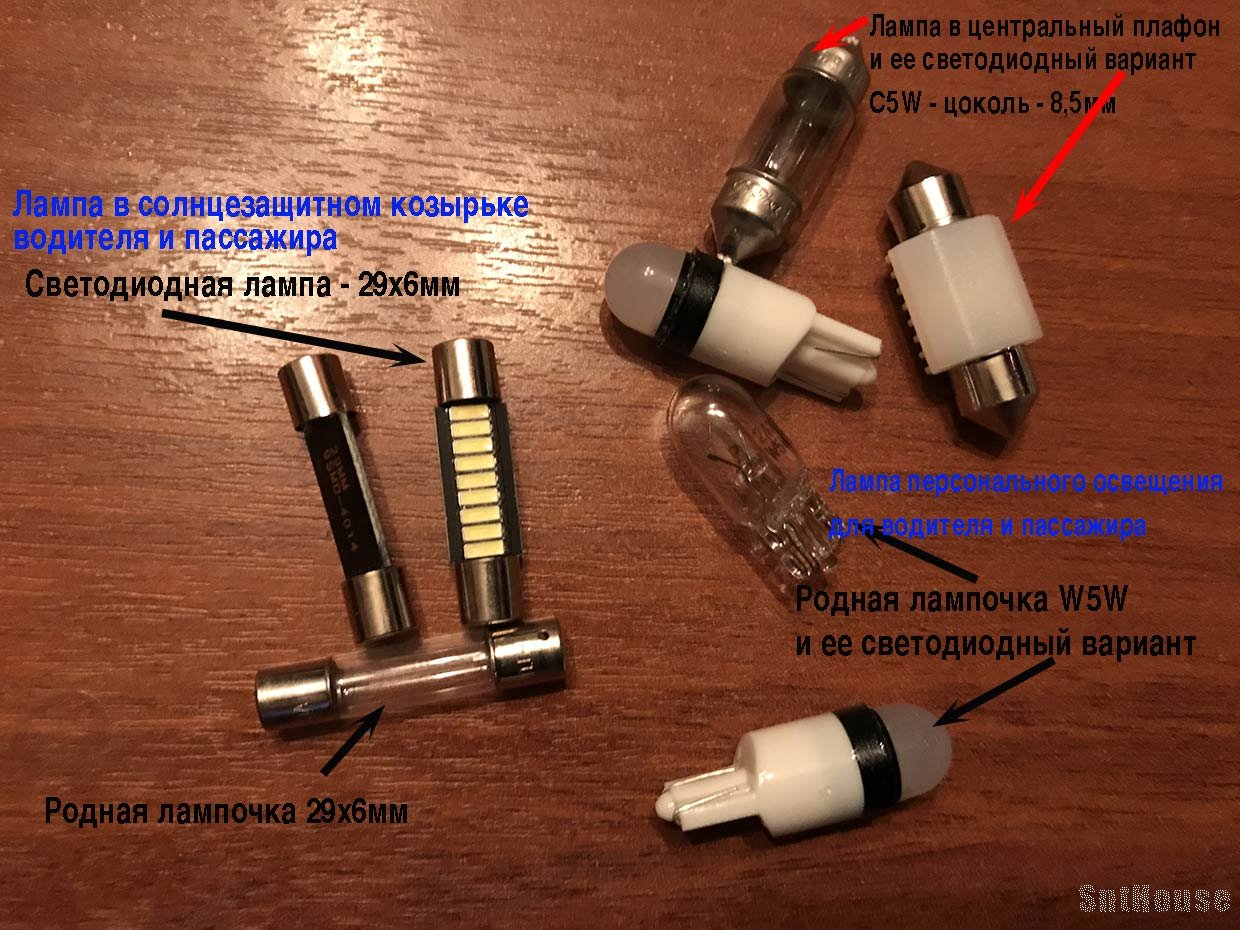

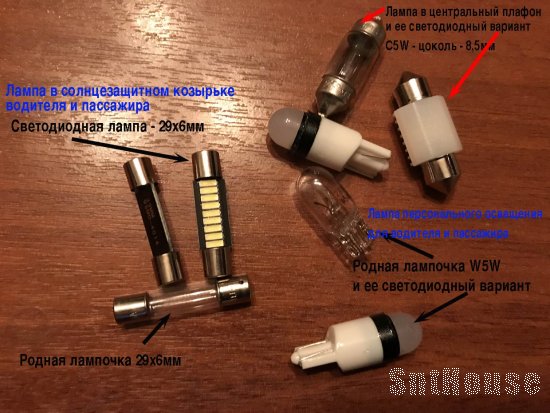

Используемые лампочки:
- в солнцезащитный козырек и освещение багажника - номера цоколя лампочки так и не нашел. Длинна лампы - 29мм, диаметр по краям - 6мм

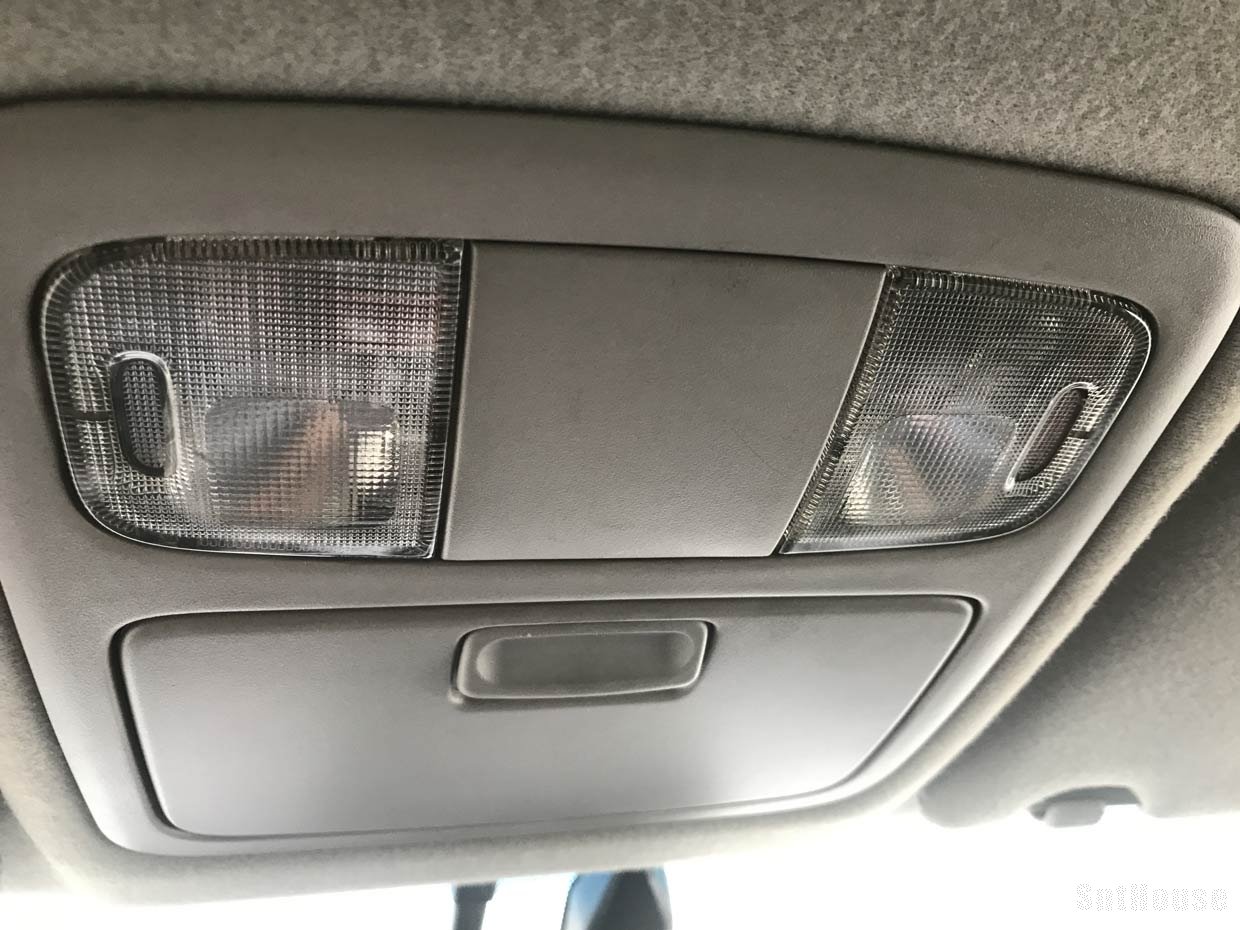

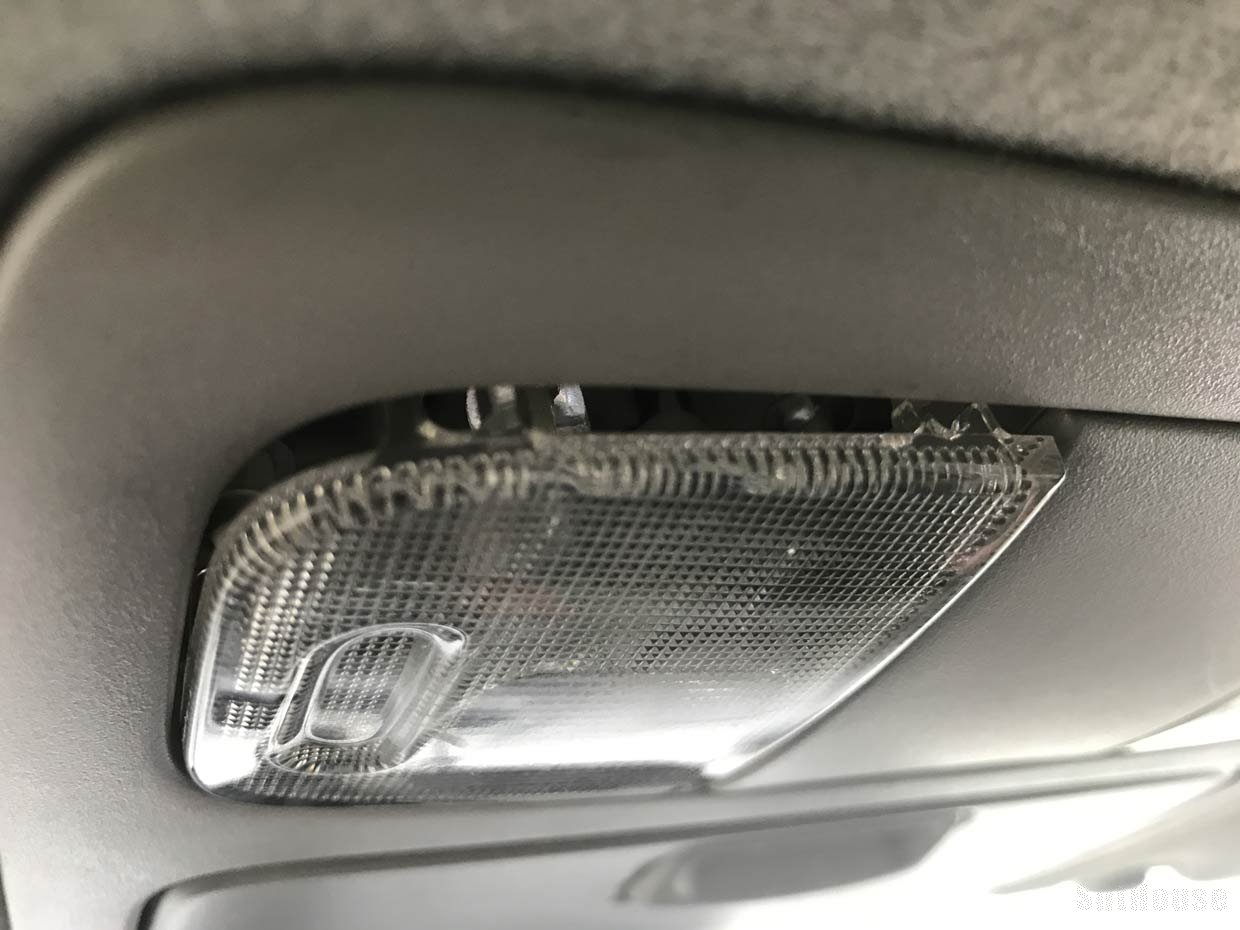

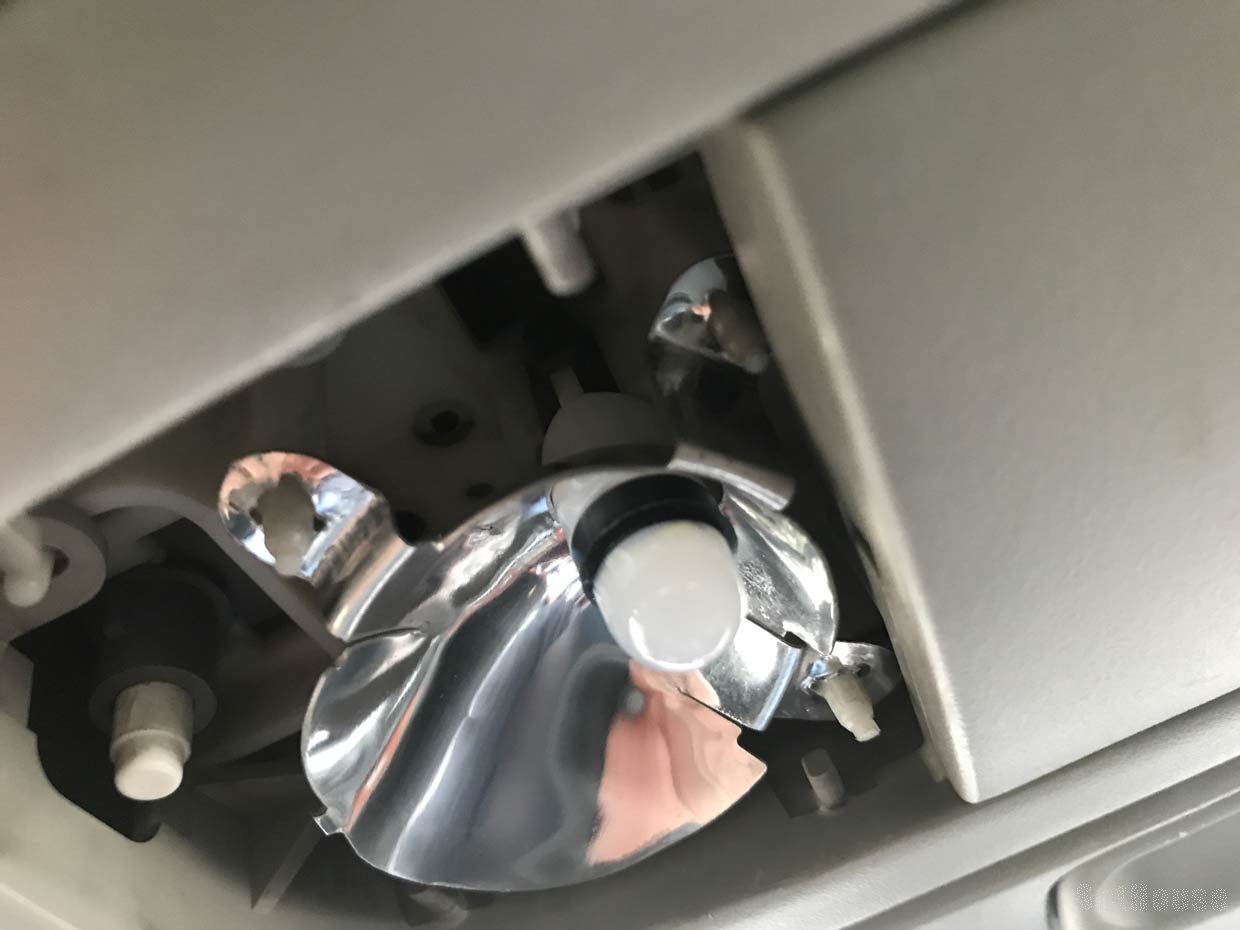

- освещение места водителя, переднего пассажира, а так же освещение номера сзади - лампа W5W

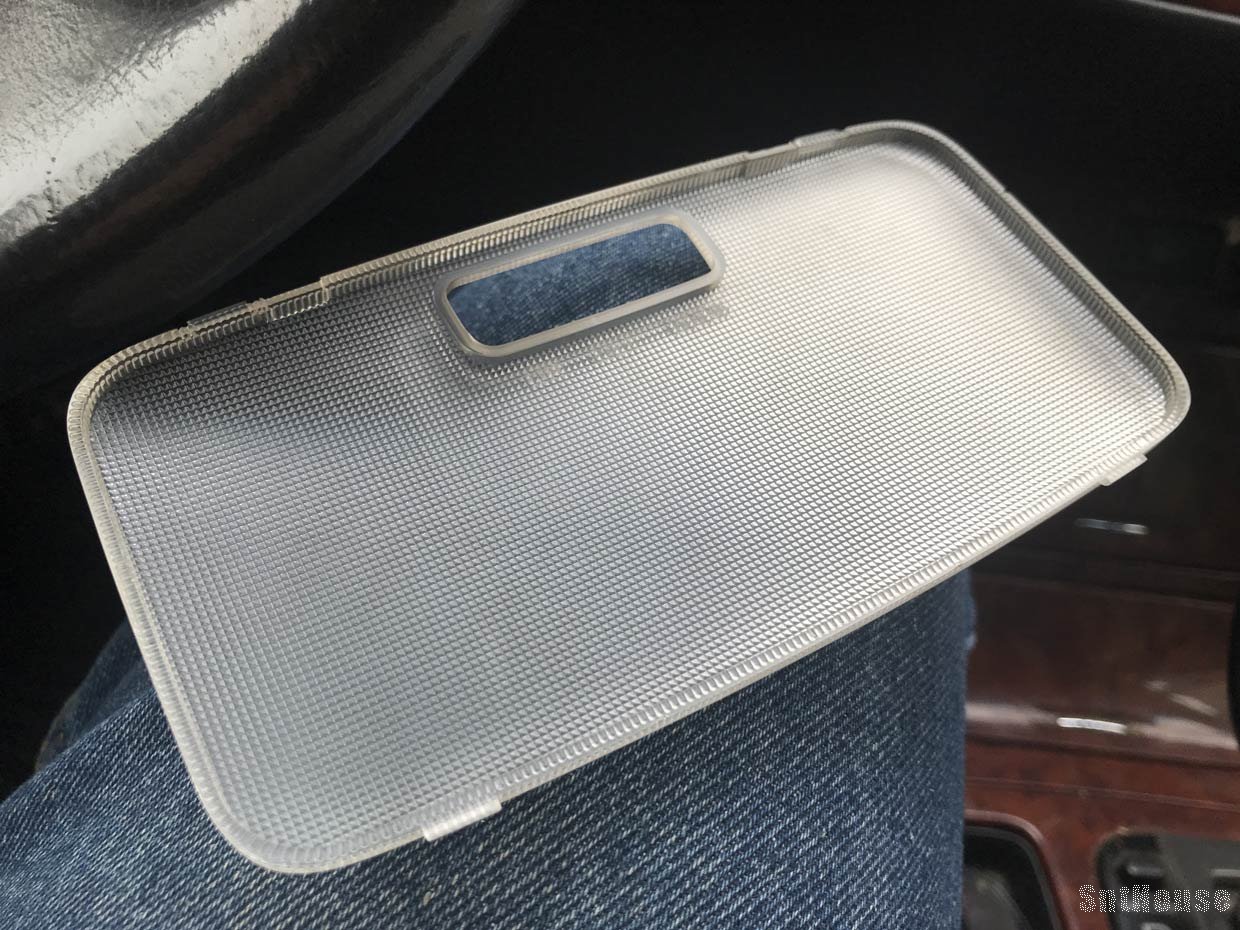

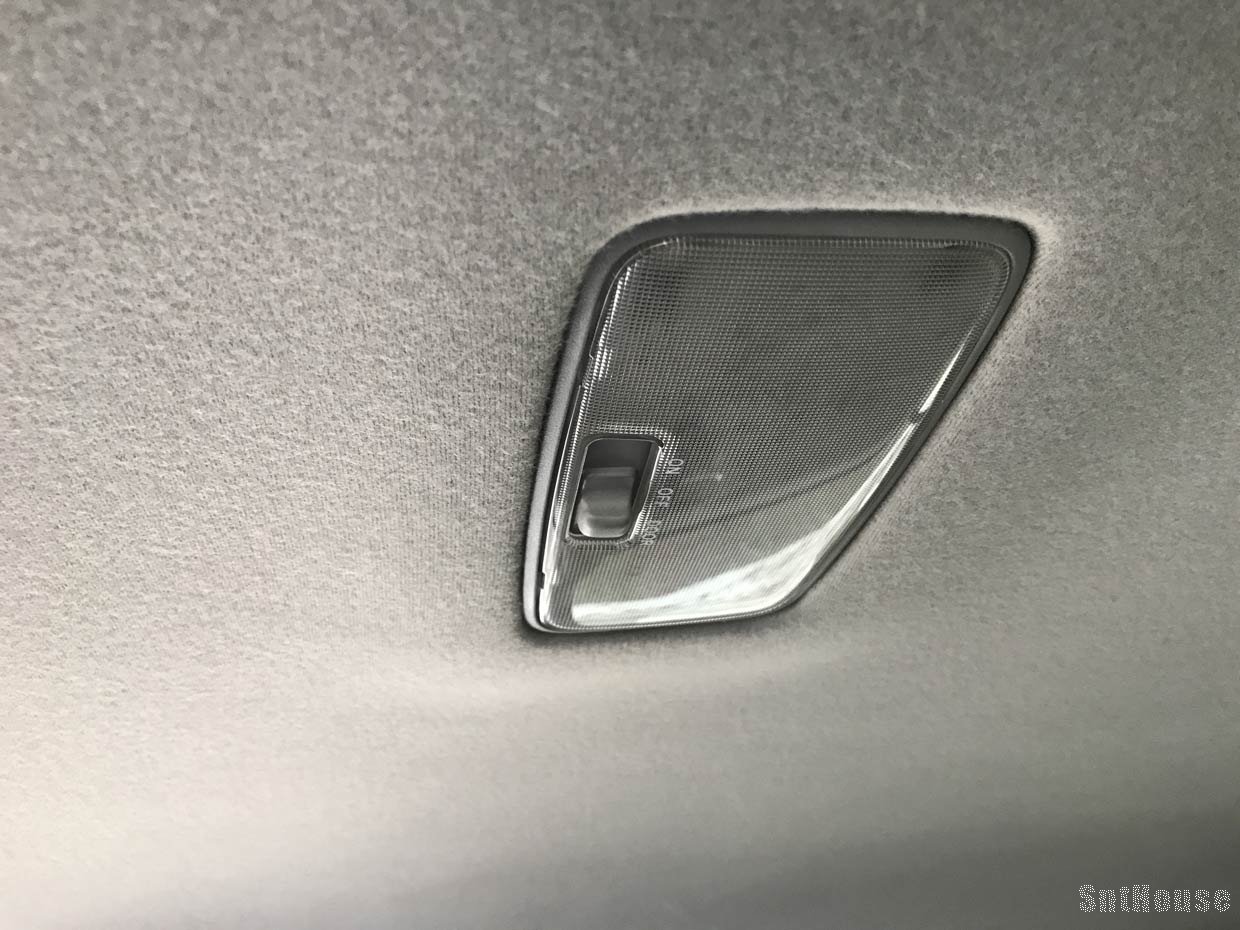

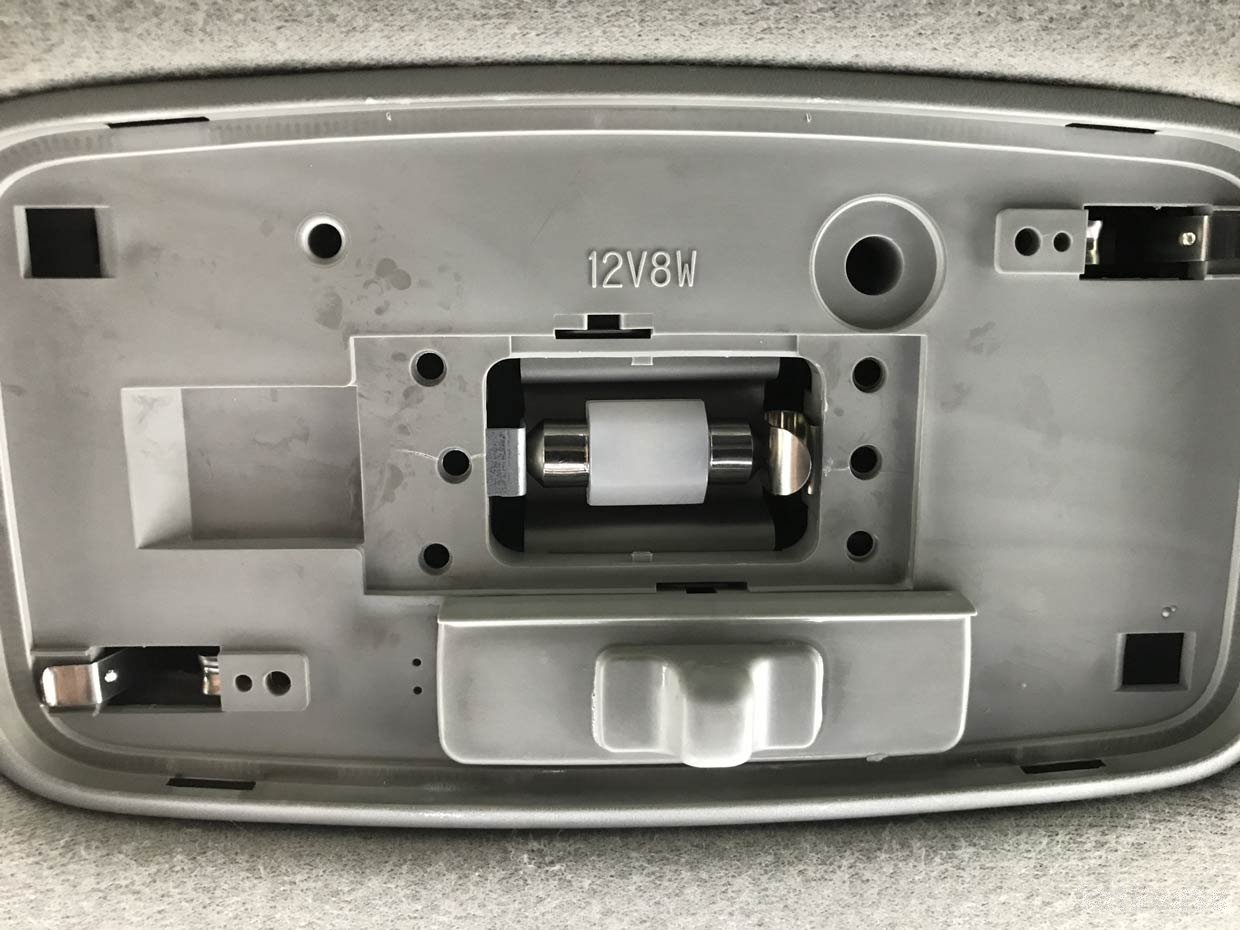

- освещение по центру салона - лампа C5W - Длинна - 31мм, диаметр цоколя 8,5мм

Поменять не сложно:

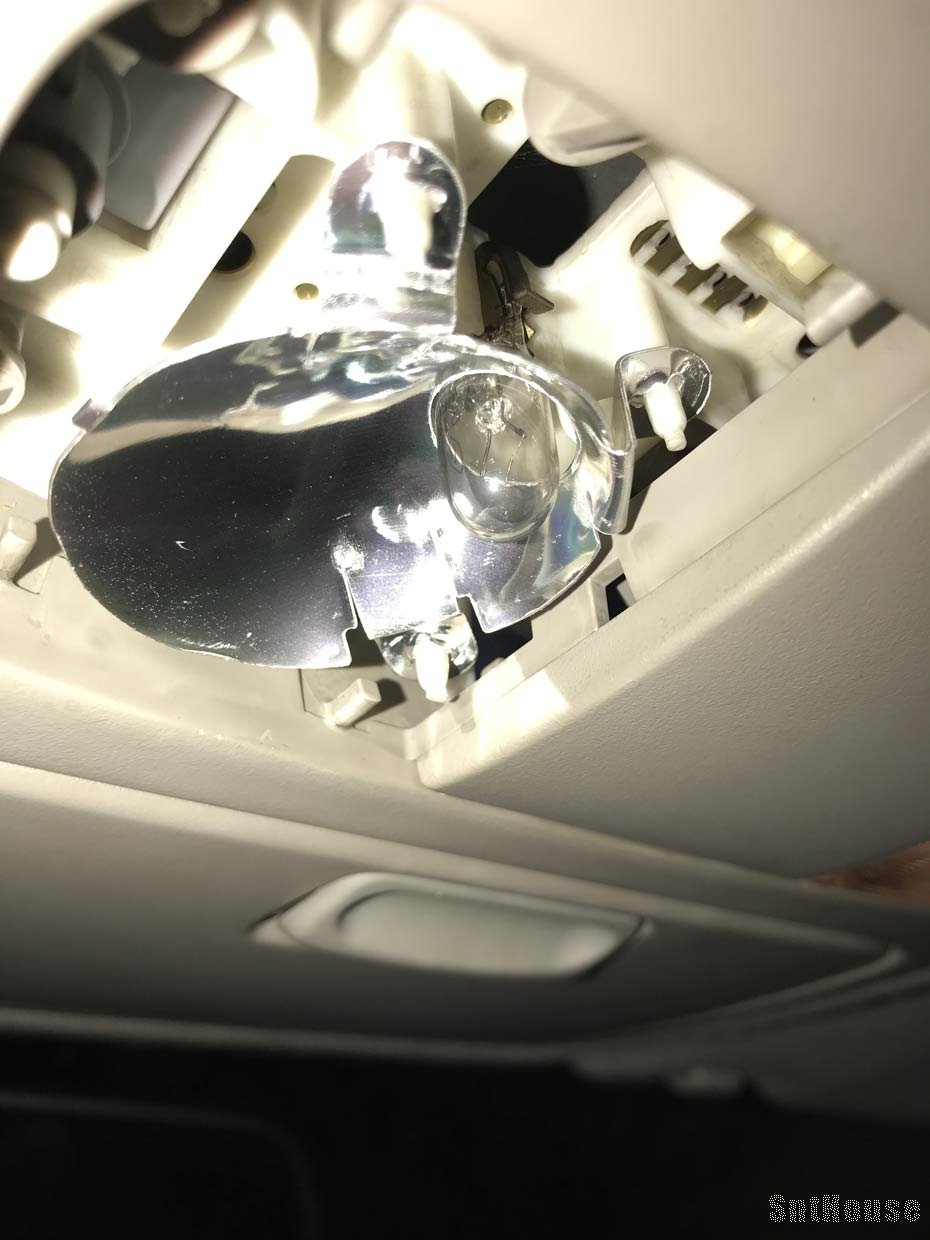

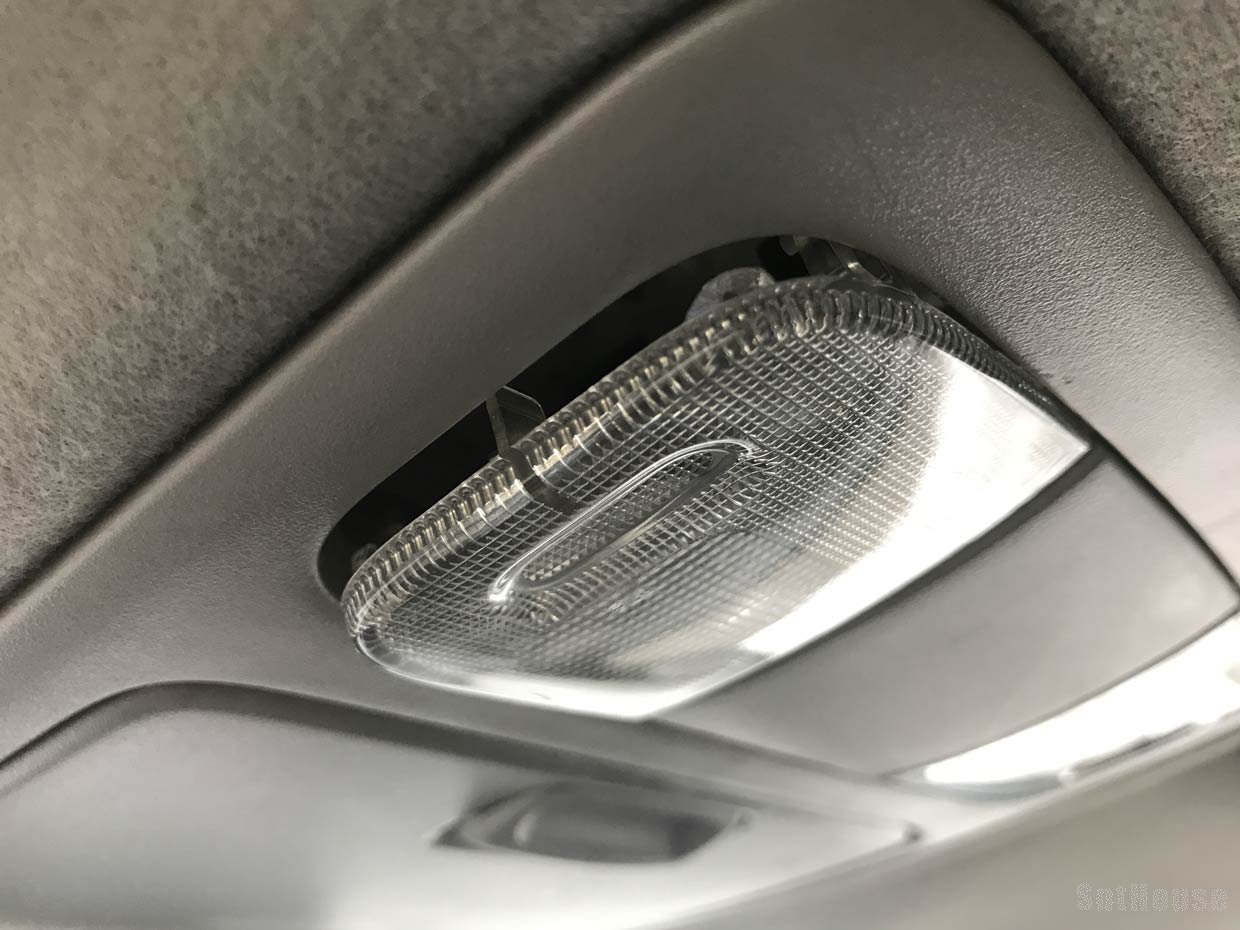

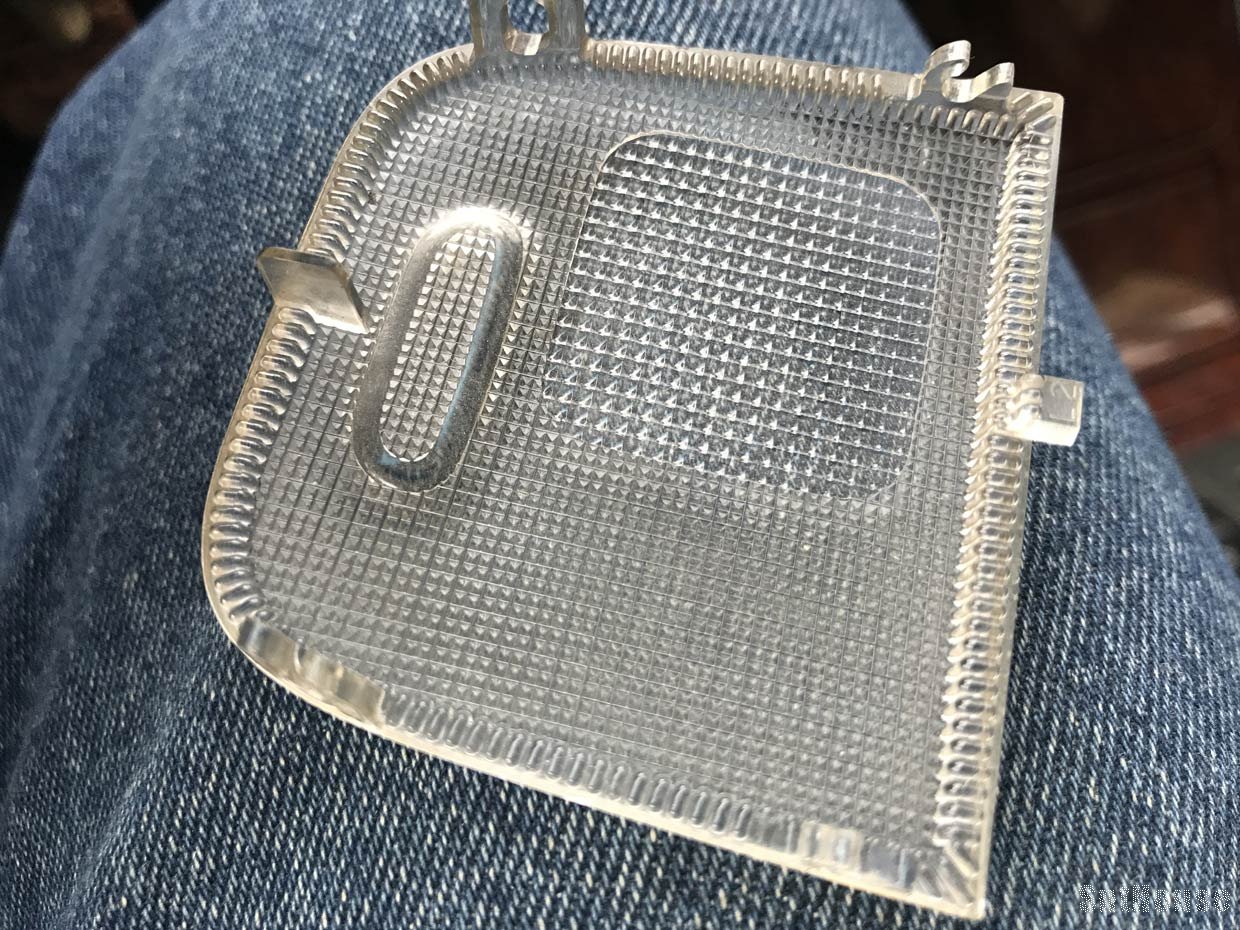

Аккуратно подцепляем плафоны (я использовал короткое лезвие складного ножа) из защелок.

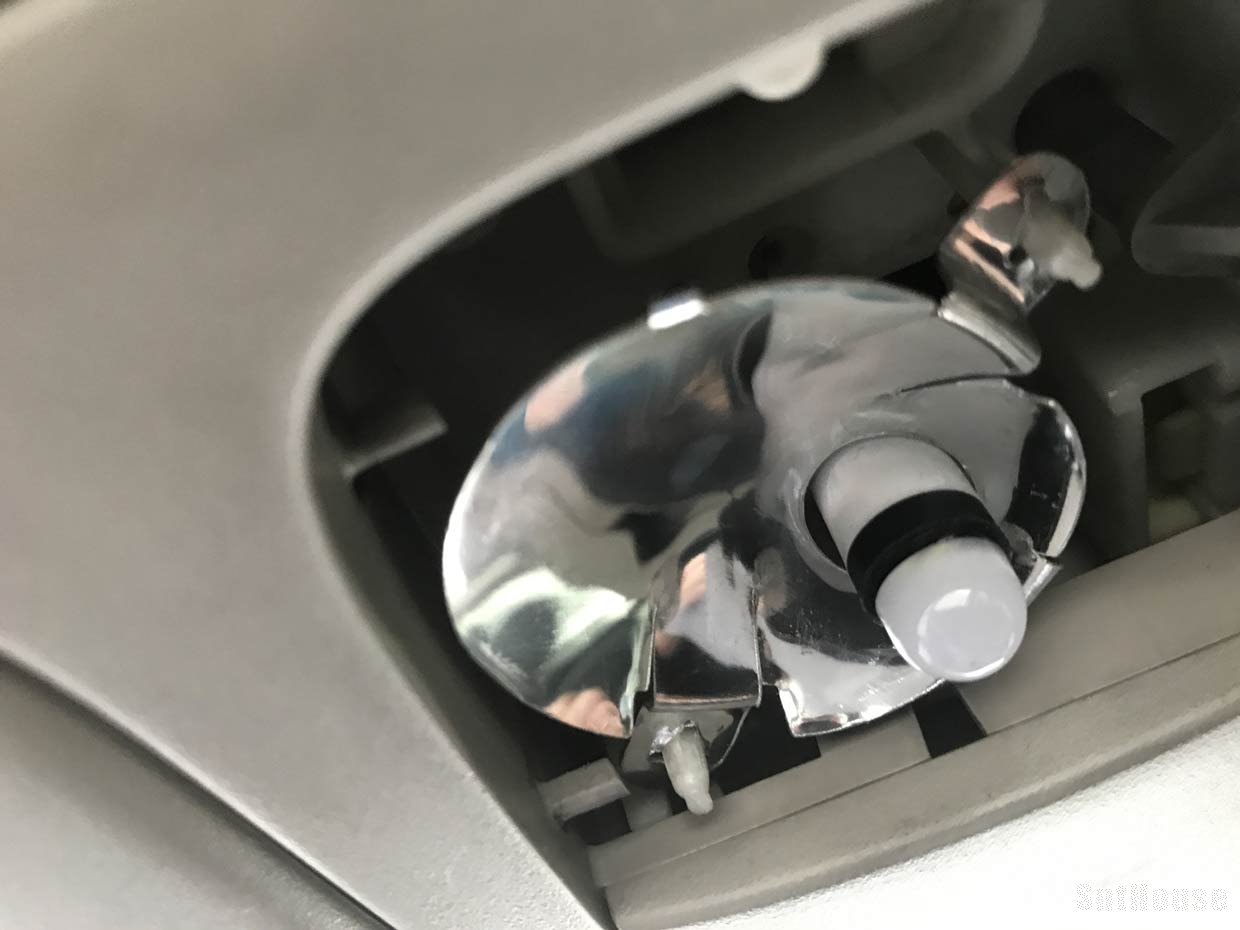

Вынимаем лампочки из их посадочных мест.
Лампочки сидят плотно. Я опять таки подцеплял их лезвием, но лучше использовать что нибудь диэлектрическое.

В солнцезащитных козырьках лампы чувствительны к полярности. Так что если не засветятся - их надо перевернуть в их посадочных местах.

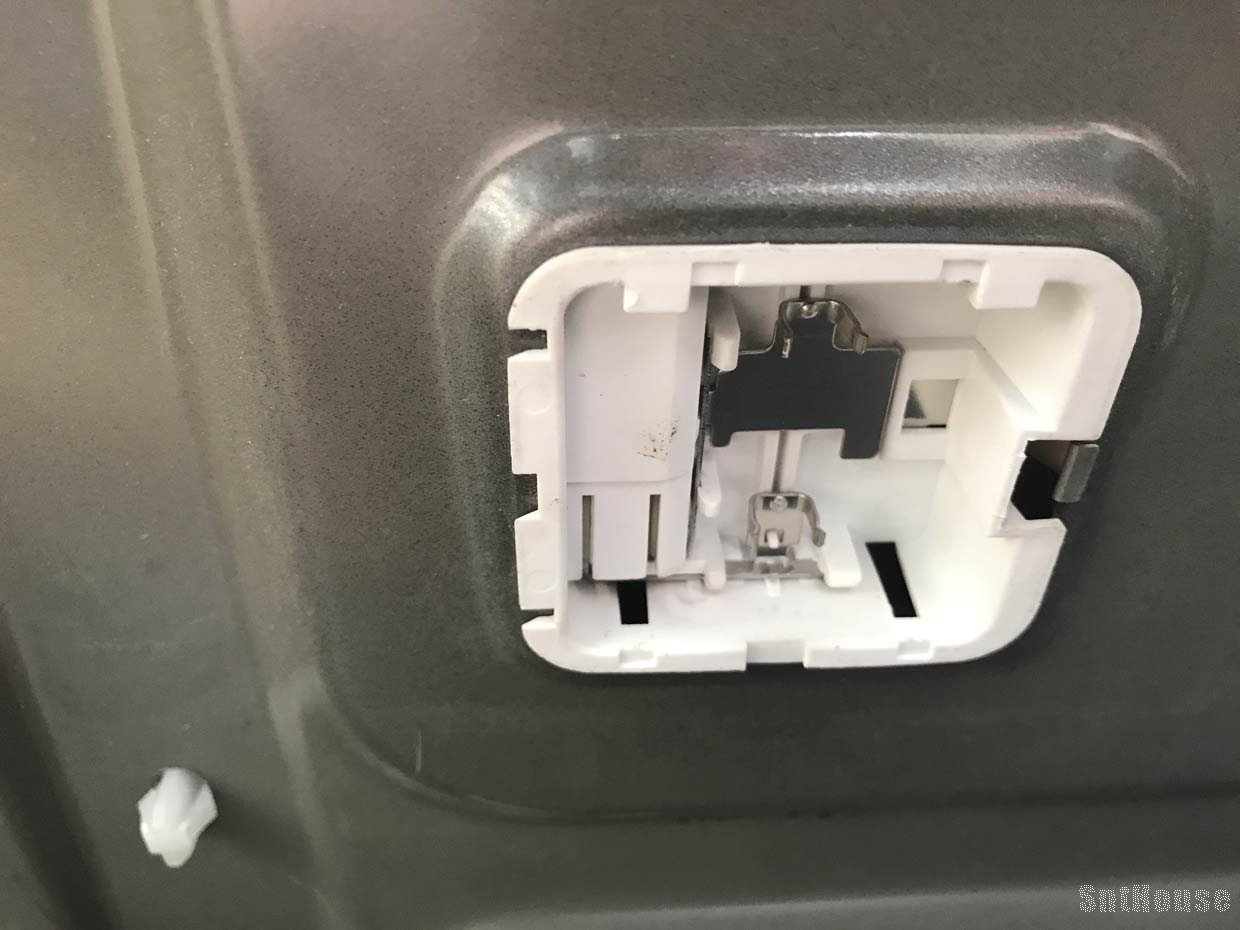

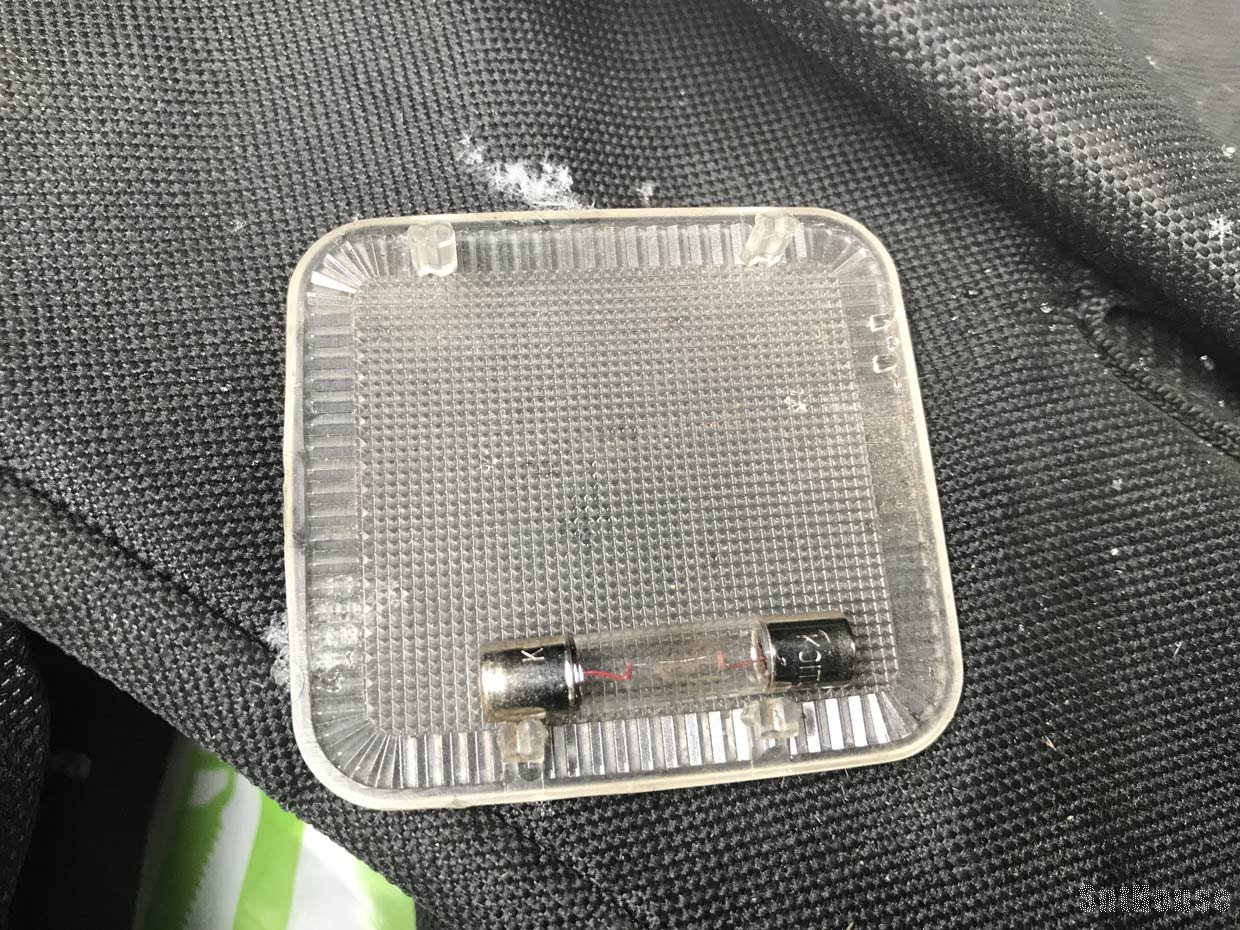

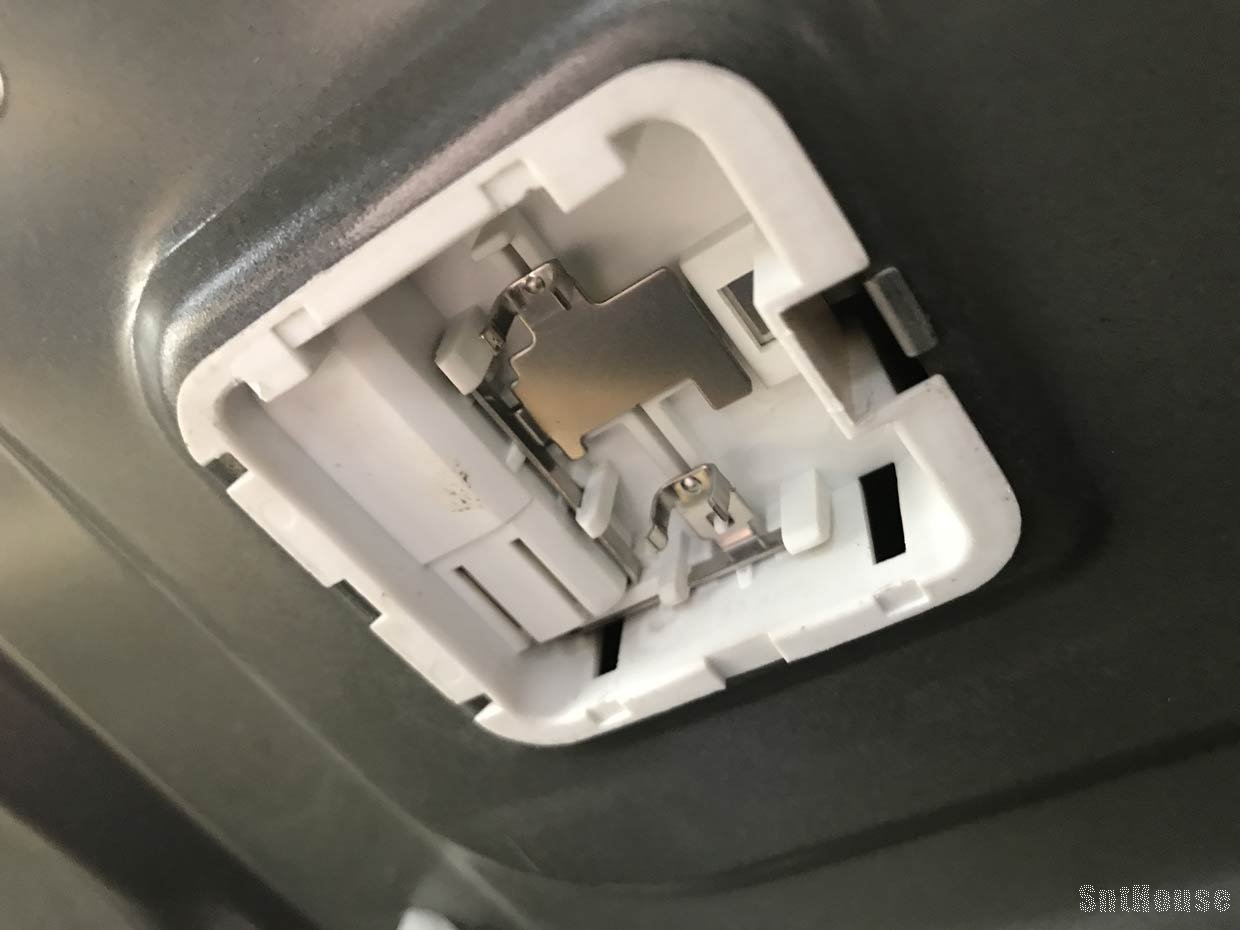

Плафон в багажнике:
