Установка круиз контроля на Тойота камри v30 2005

Дачник

17-07-2018, 13:21
Просмотров: 372

После возвращения из продолжительной поездки на авто в Крым давнее желание установить на свою "старушку" Тойота Камри круиз контроль вспыхнуло с новой силой.

На АлиЭкспресс предлагается достаточное количество вариантов для этого.
Сама установка не занимает много времени, так как вся проводка и посадочные места для установки рычажка круиз контроля уже имеется.

Что для этого необходимо:
- сам рычажок круиз контроля - цена вопроса на Али от 700 рублей вместе с проводком и парой крепежных винтов
- провод соединительный (идет в комплекте с рычажком)
- пара винтов м5х10 (идет в комплекте с рычажком)

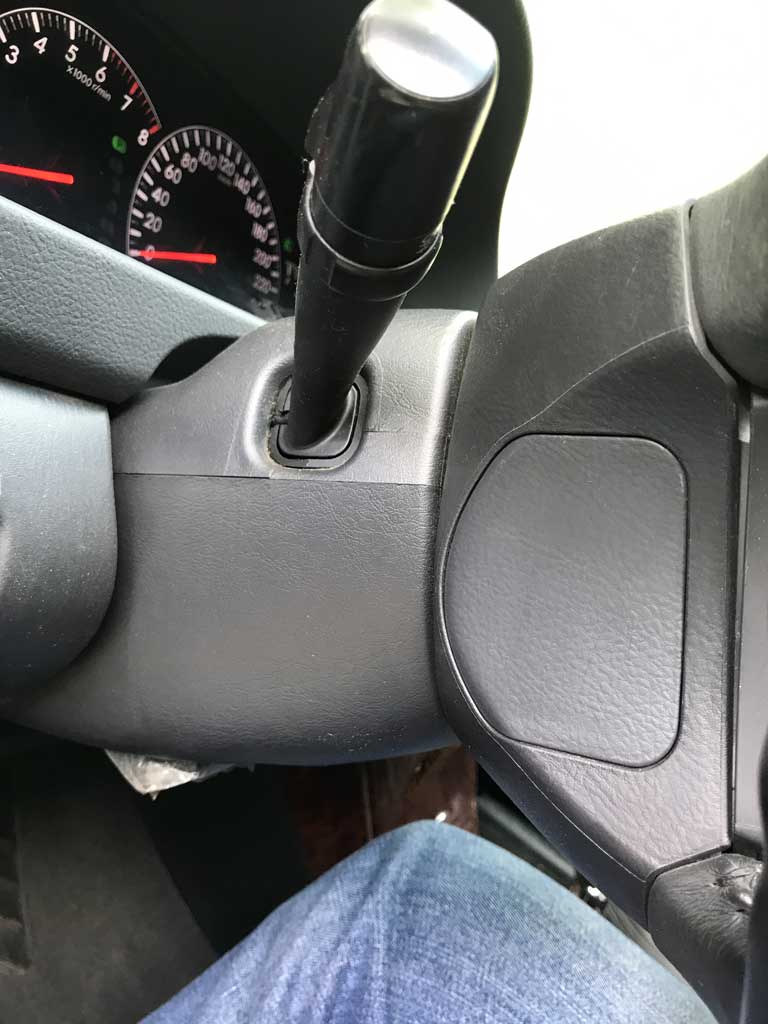

- заглушка на руль под рычажок - цена на Али от 600 руб и выше.

Установка круиз контроля на Тойота камри v30 2005

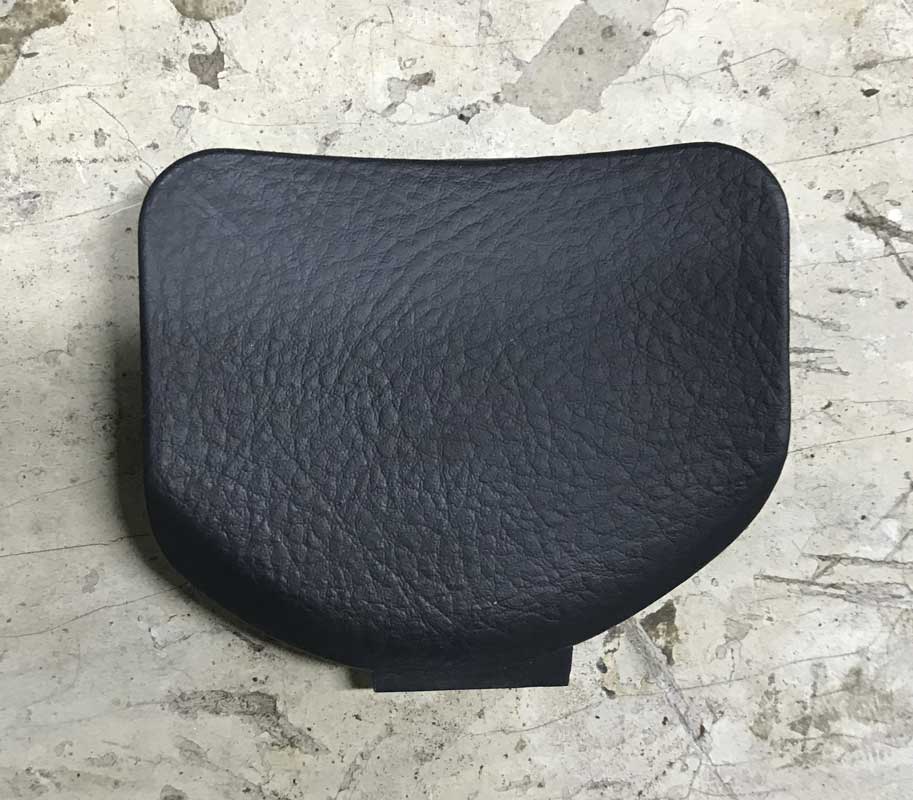

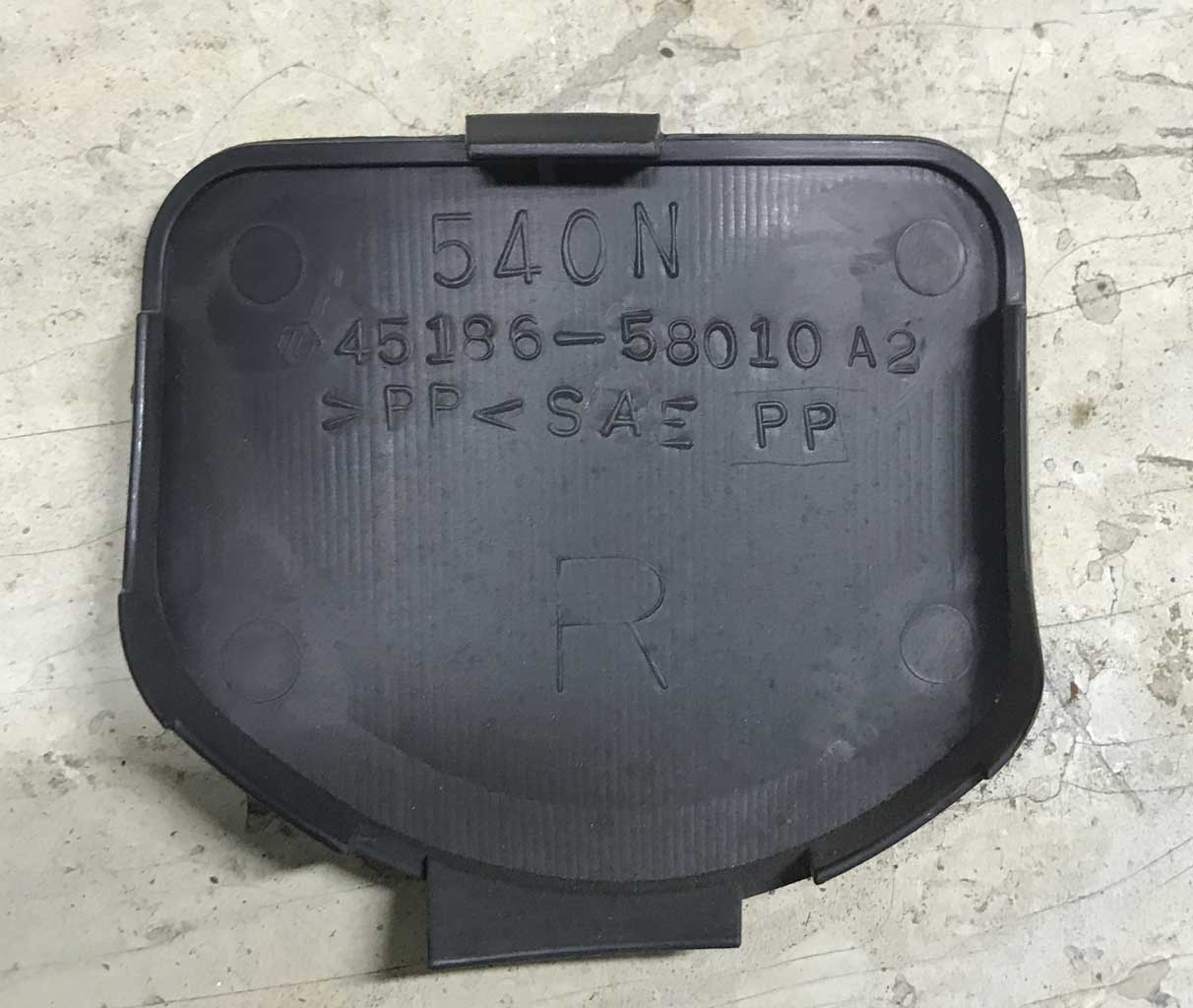

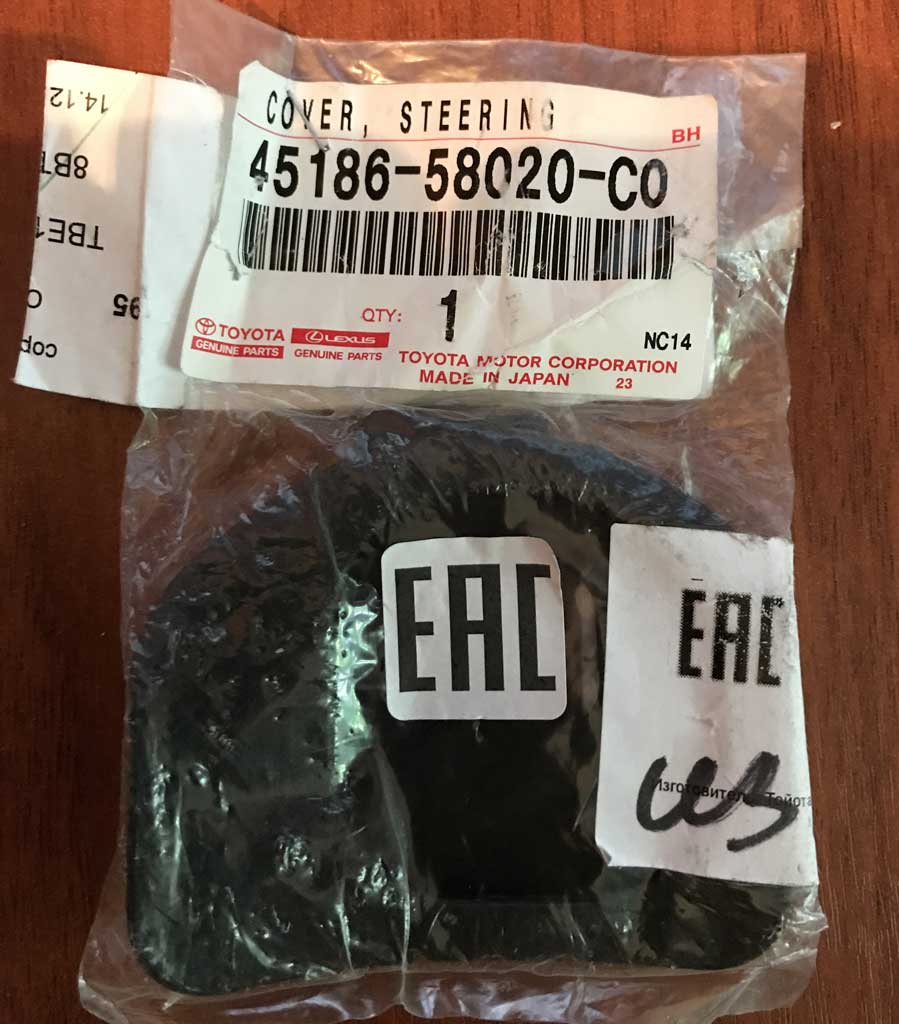

У меня на глухой крышечки номер - 45186-58010
Установка круиз контроля на Тойота камри v30 2005
Установка круиз контроля на Тойота камри v30 2005

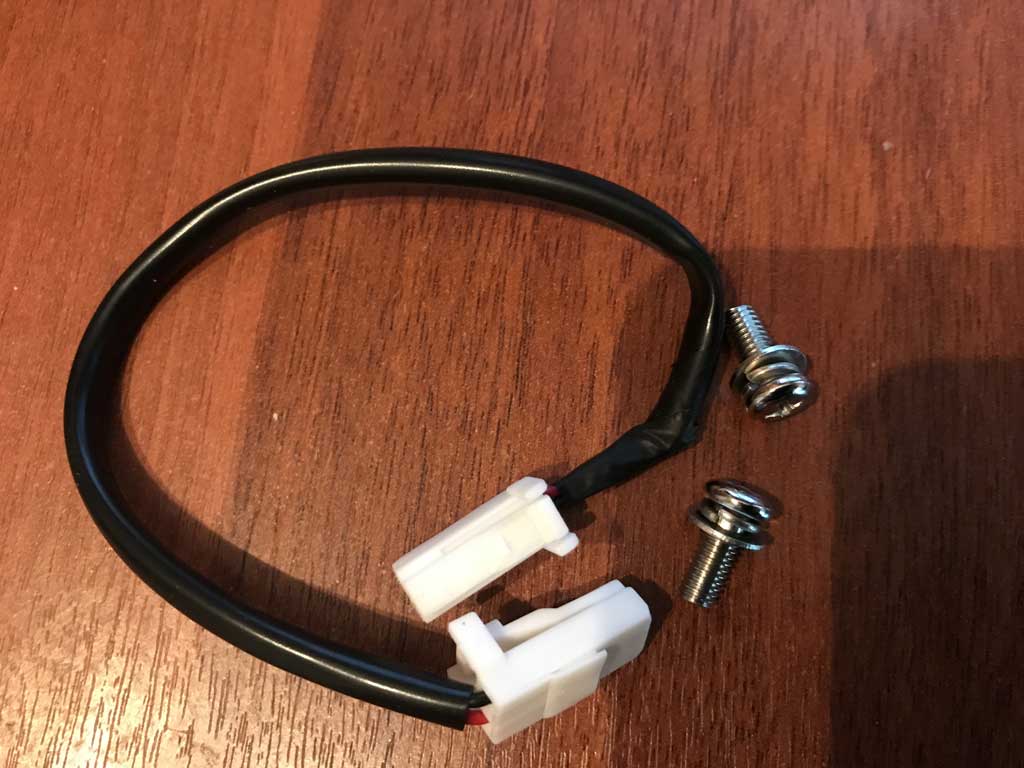

Каталожный номер провода переключателя 84633-48010
Каталожный номер на 2 винта 90159-50199
Установка круиз контроля на Тойота камри v30 2005

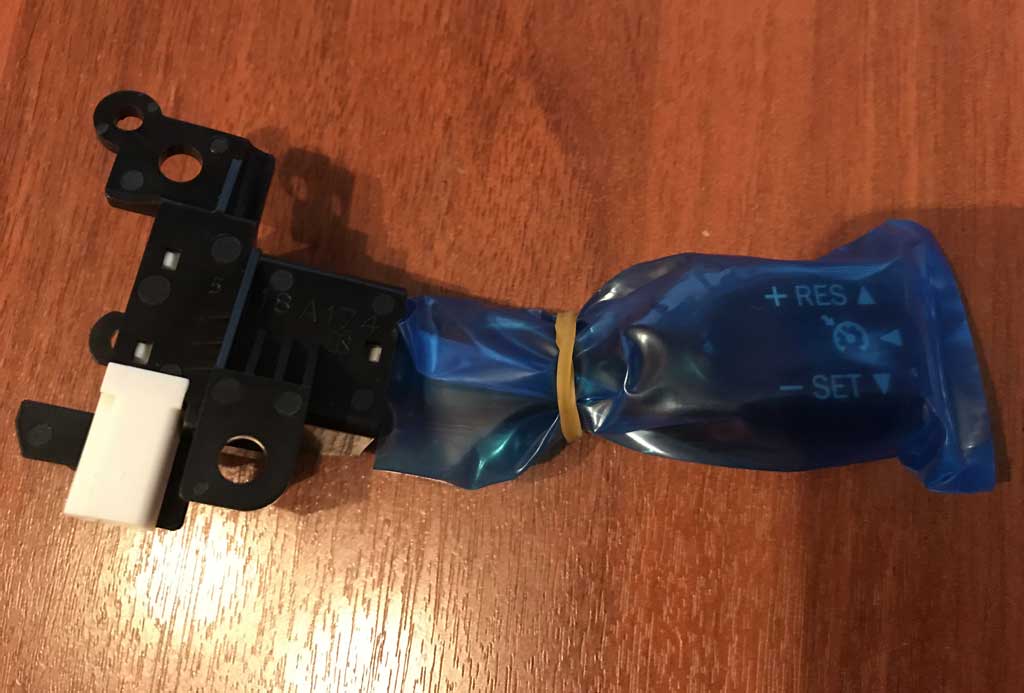

Каталожный номер рычага - 84632-34011
Установка круиз контроля на Тойота камри v30 2005



Заглушку можно использовать и имеющуюся.

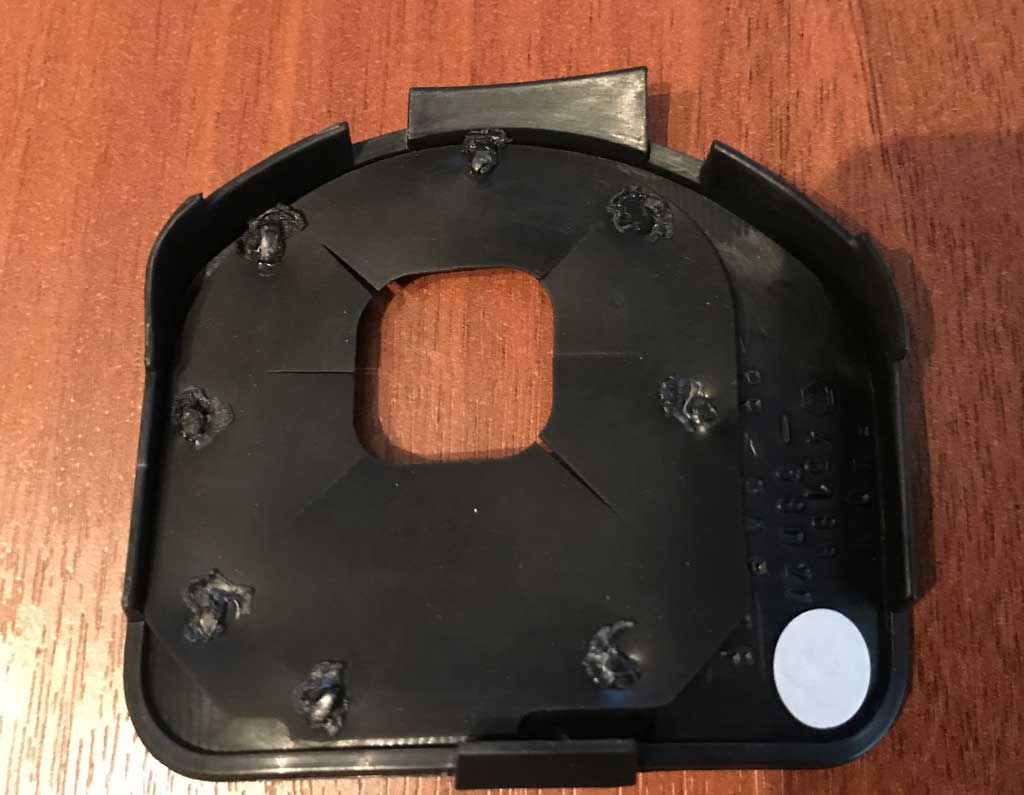

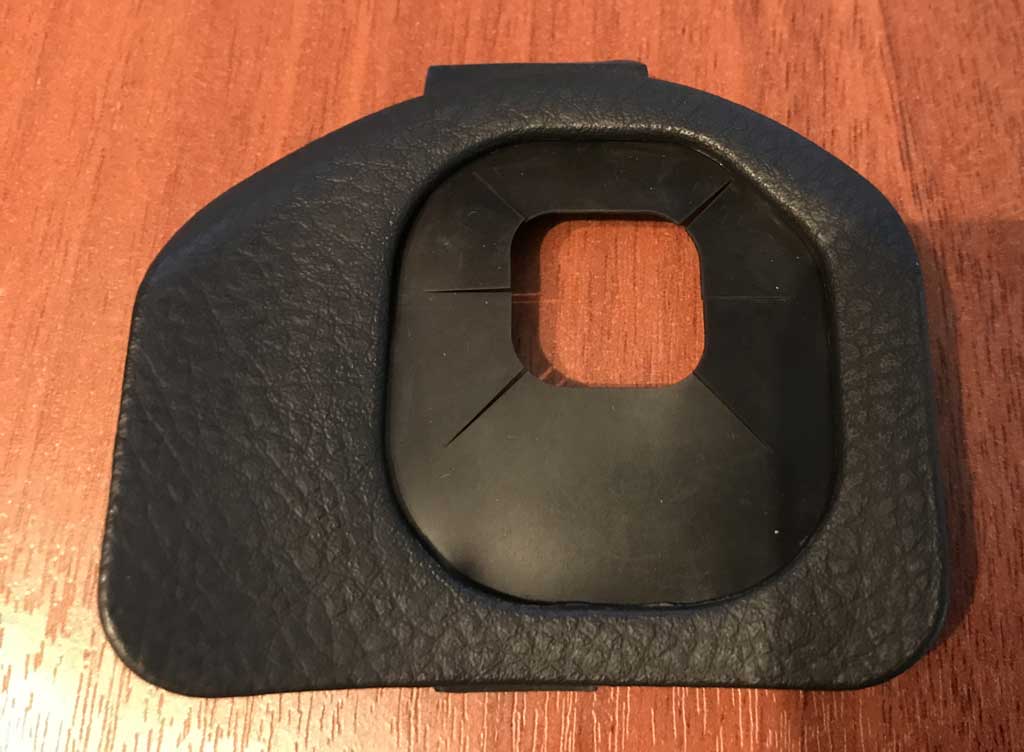

Надо только вырезать небольшое окошко под рычаг круиз-контроля и с внутренней стороны приклеить что то типа мембраны. С Али приходит заглушка с приклеенной резиночкой.

Посылка идет до Москвы от 14 дней и выше.

Я не стал ждать и купил данный комплект в Москве у ребят, которые их перепродают. Мне он обошелся в 1950 руб. И не надо ждать 2-3 недели.

Для установки круиз контроля на Тойота Камри v30 2005, коробка автомат (последний год выпуска с японской сборкой) надо:
1
Снять заглушки на руле справа и слева.
Их можно легко подцепить любой отверткой.
Установка круиз контроля на Тойота камри v30 2005 Установка круиз контроля на Тойота камри v30 2005


Установка круиз контроля на Тойота камри v30 2005
Установка круиз контроля на Тойота камри v30 2005


2

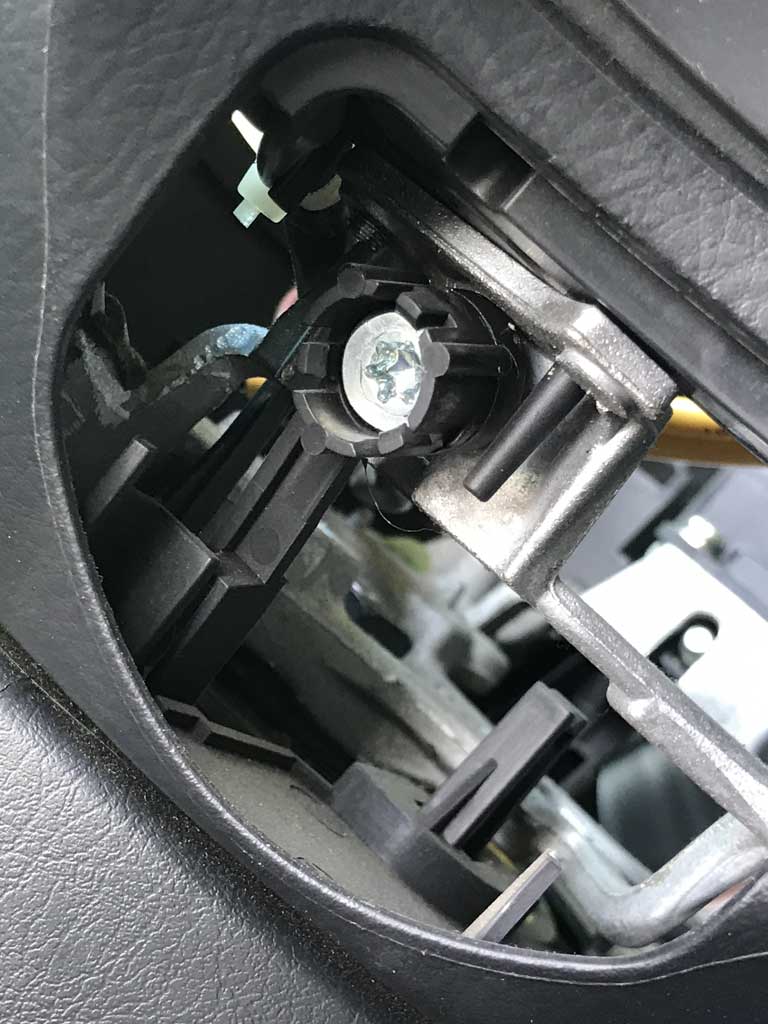

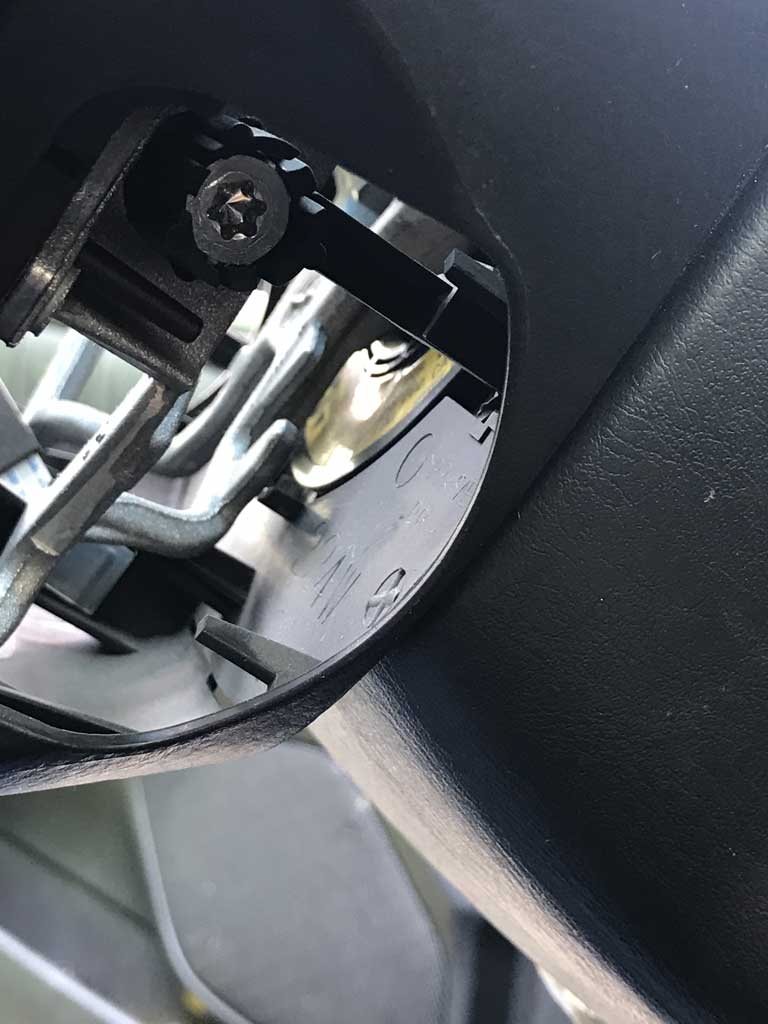

Под заглушками видны головки винтов под звездочку - Т-30

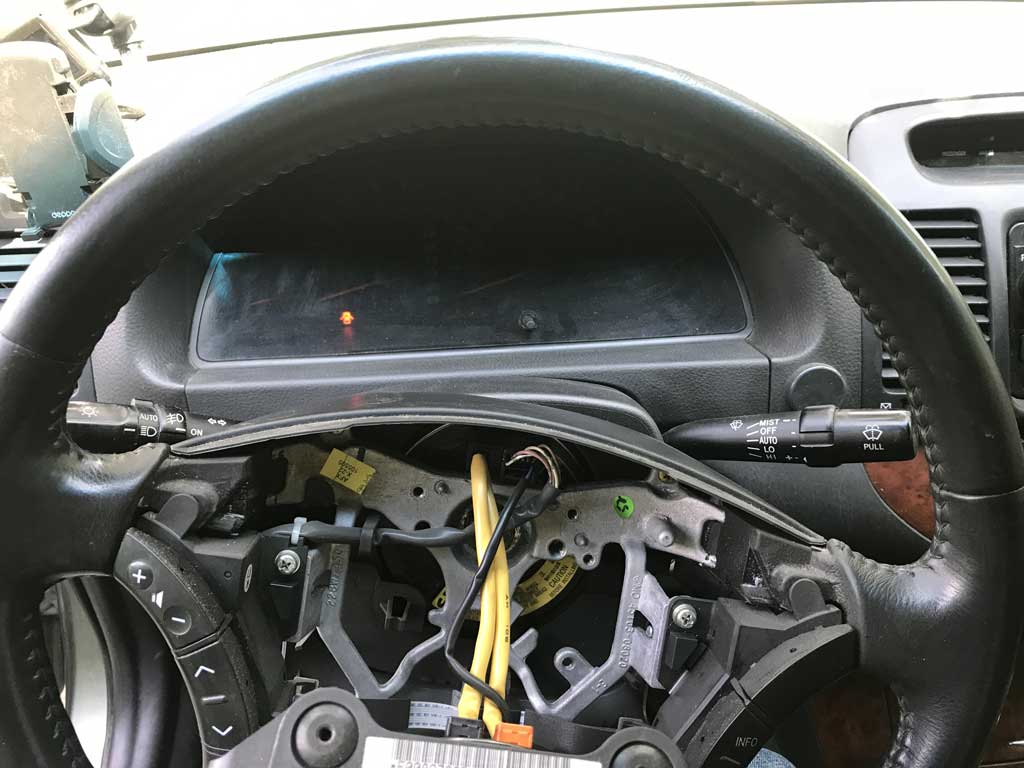

Их надо открутить. После откручивания они остаются в своих пластиковых зажимах. Эти зажимы надо слегка "оттянуть" на себя и снять подушку безопасности с руля.
Отцеплять провода не нужно - иначе будет постоянно высвечиваться ошибка и ее надо будет сбрасывать на сервисе.
Длины проводов от руля до освобожденной подушки безопасности достаточная чтобы ее можно было отодвинуть в сторону для последующего монтажа круиз контроля.

Установка круиз контроля на Тойота камри v30 2005


3
Устанавливаем рычаг круиз-контроля изнутри руля наружу.
Там уже есть места для крепления и ошибиться просто невозможно.

Установка круиз контроля на Тойота камри v30 2005


4
Подсоединение кабеля. Здесь есть небольшой нюанс.

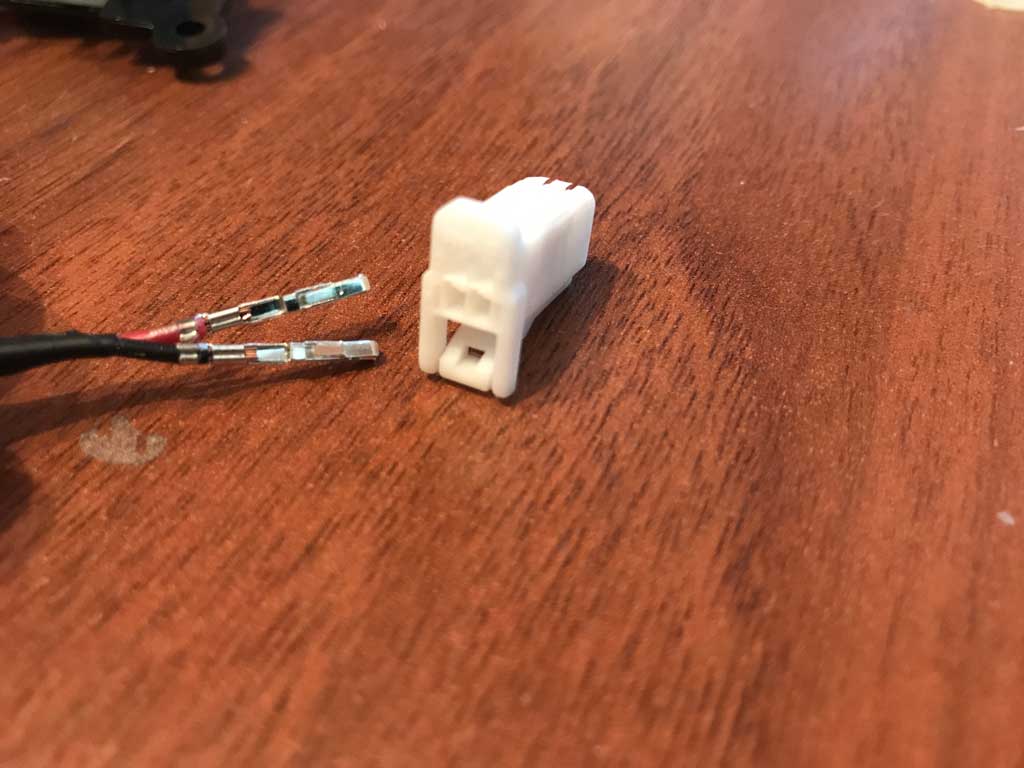

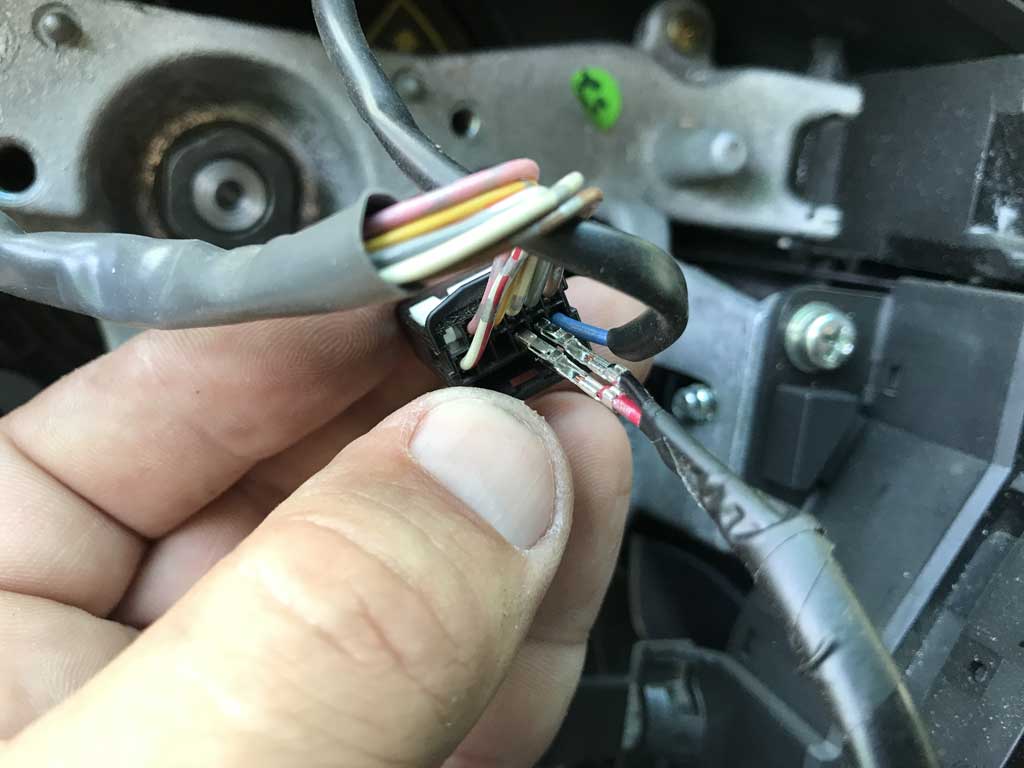

Один разъем кабеля мы крепим к рычагу круиз контроля, а второй разъем разбираем с тем, чтобы освободить контакты - на красном проводе и на черном.
Установка круиз контроля на Тойота камри v30 2005

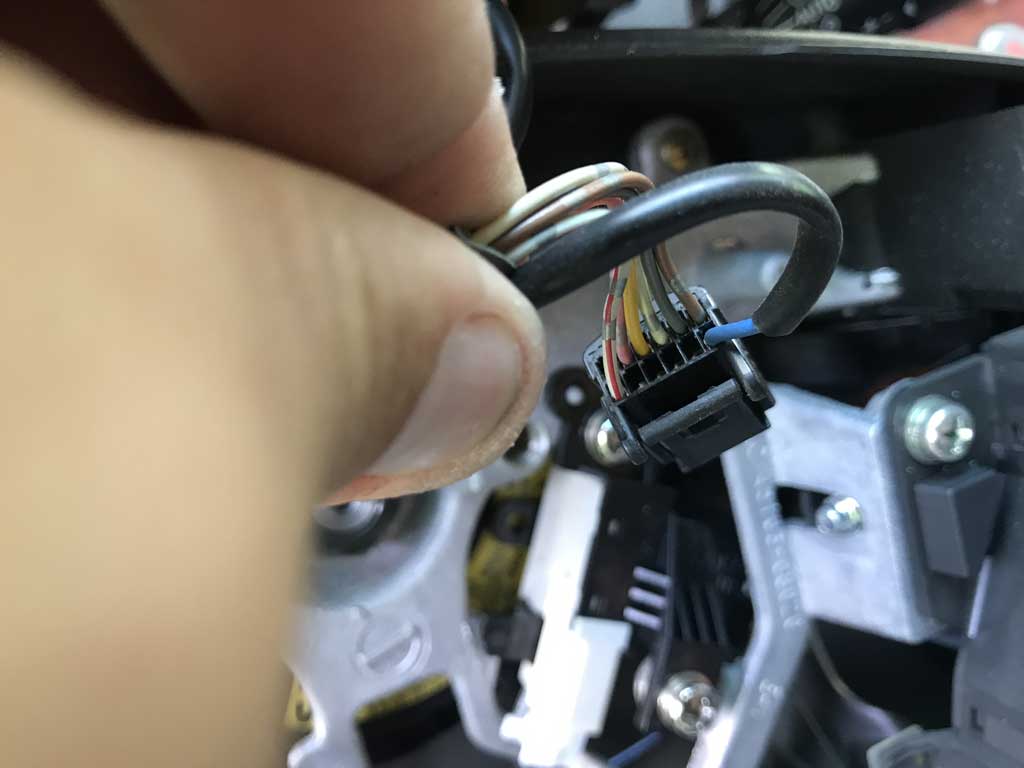

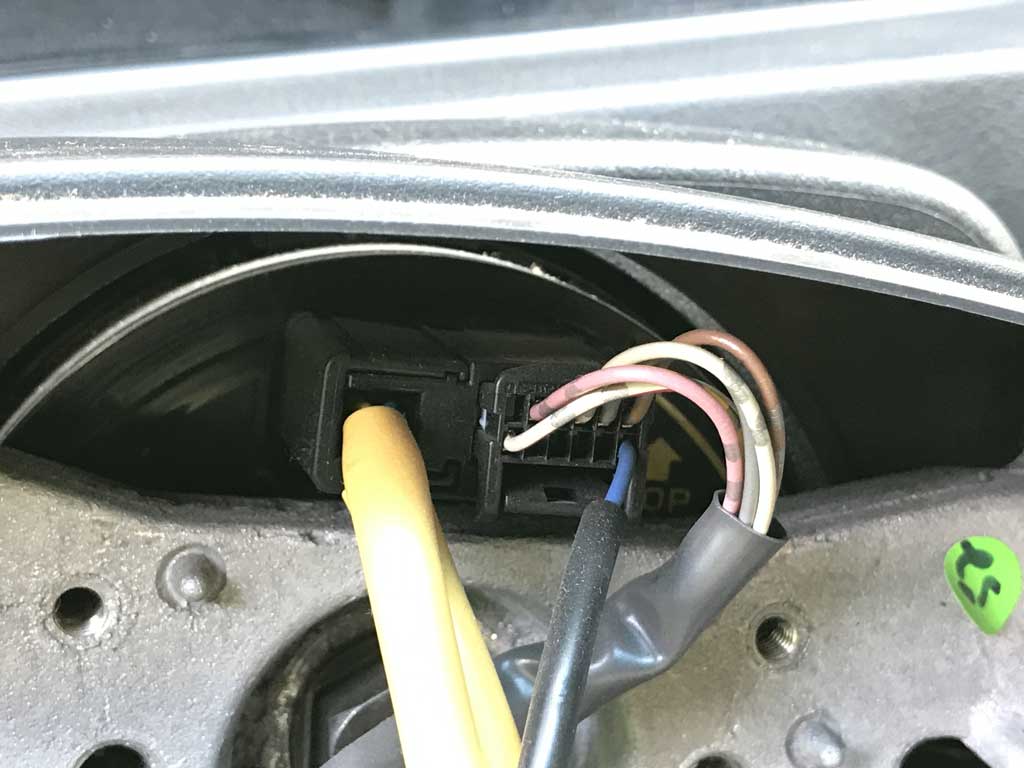

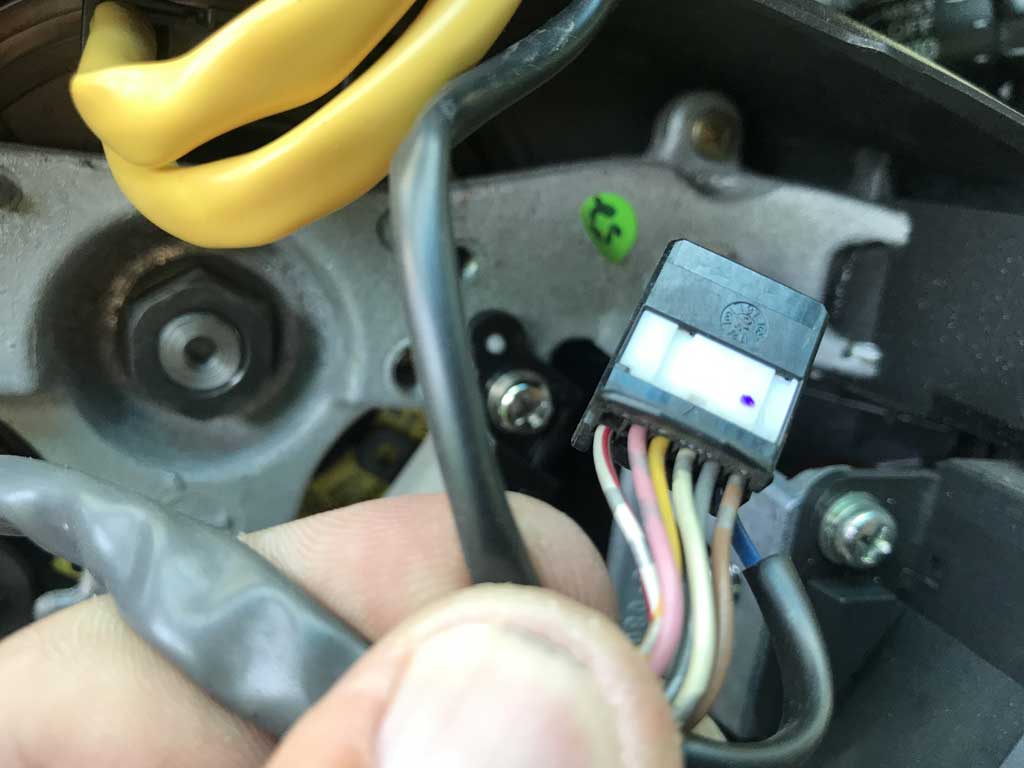

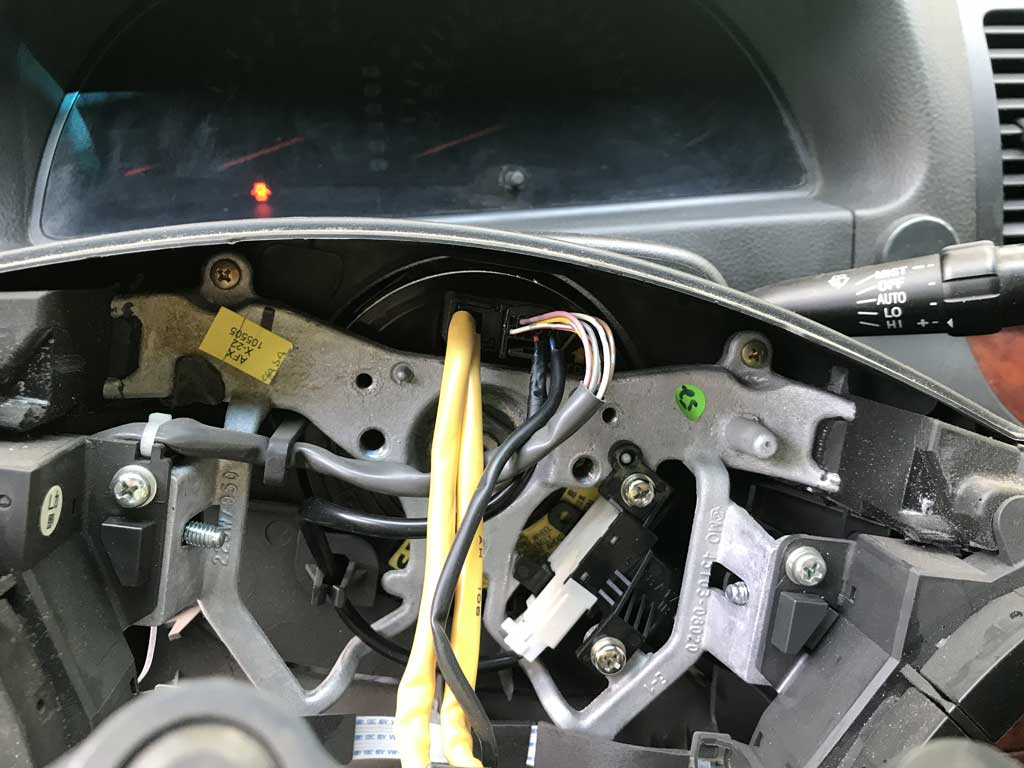

Эти разъемы необходимо вставить в верхний разъем внутри руля от которого идут провода к левому блоку кнопок управления магнитолой.
В данном разъеме верхний ряд занят проводами полностью.
Второй ряд занят только одним проводом (синим) который стоит крайним справа.

Установка круиз контроля на Тойота камри v30 2005
Установка круиз контроля на Тойота камри v30 2005
Установка круиз контроля на Тойота камри v30 2005


Так вот. слева от этого синего провода мы устанавливаем наш разъем с черным проводом, а еще левее - наш разъем с красным проводом.
На этом установка круиз-контроля завершена.

Установка круиз контроля на Тойота камри v30 2005

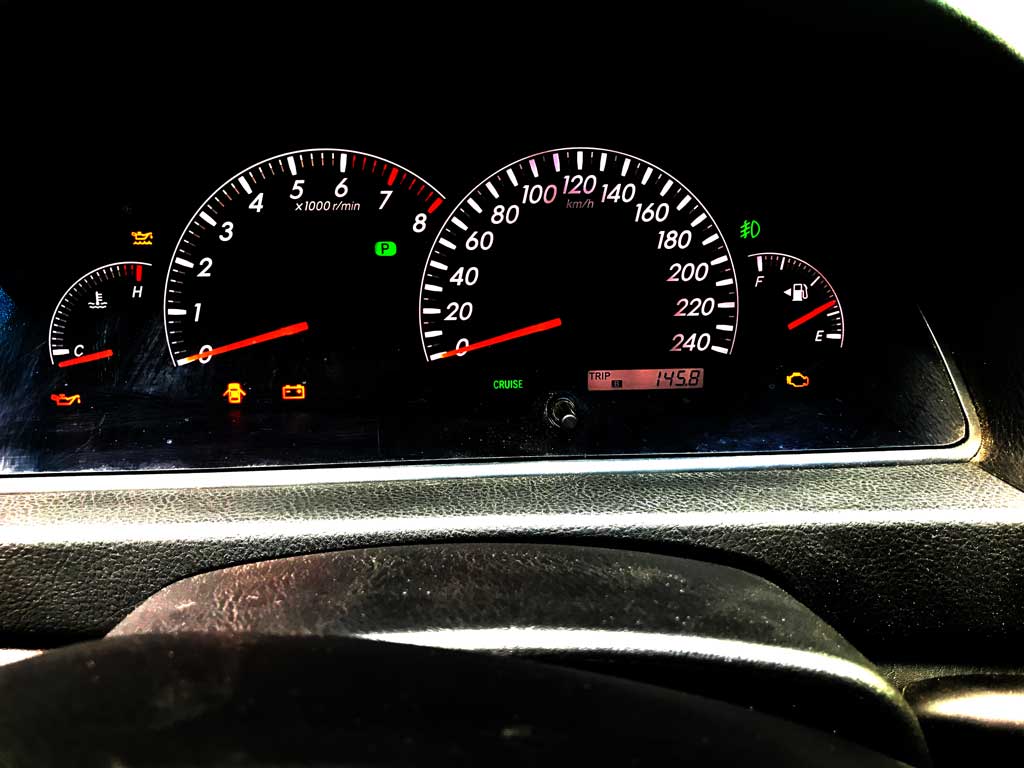

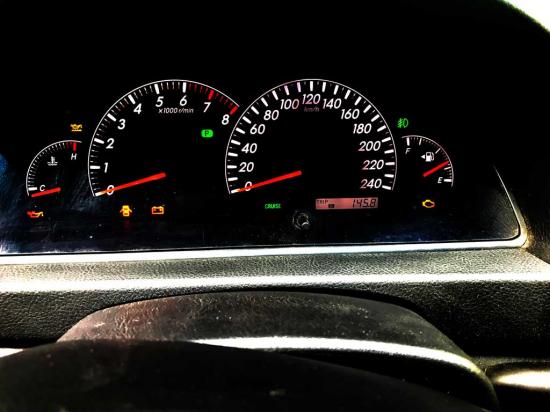

Если на данном этапе включить зажигание и нажать на рычажке круиз-контроля торцевую кнопку ON/OFF, то на проборной панеле в районе спидометра зажгется зеленым цветом слово CRUISE.
Значит вы все сделали правильно.

Установка круиз контроля на Тойота камри v30 2005


5
Устанавливаем назад подушку безопасности и закручиваем болты со сзведочкой и ставим обратно заглушки на руль.
Установка круиз контроля на Тойота камри v30 2005


6

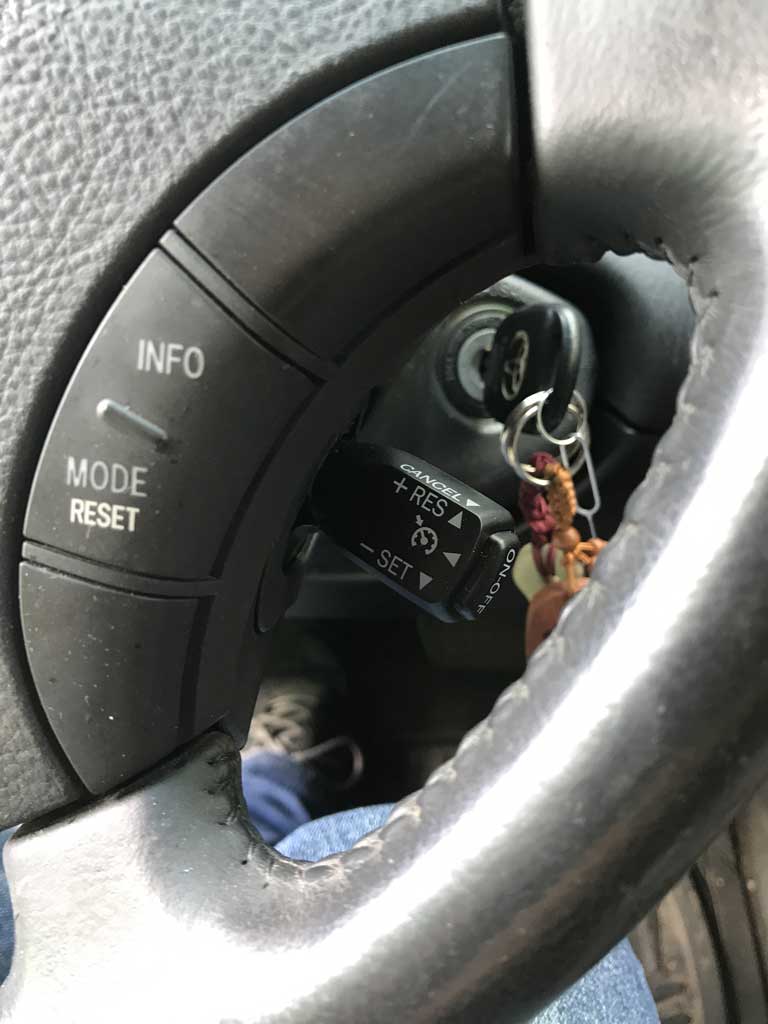

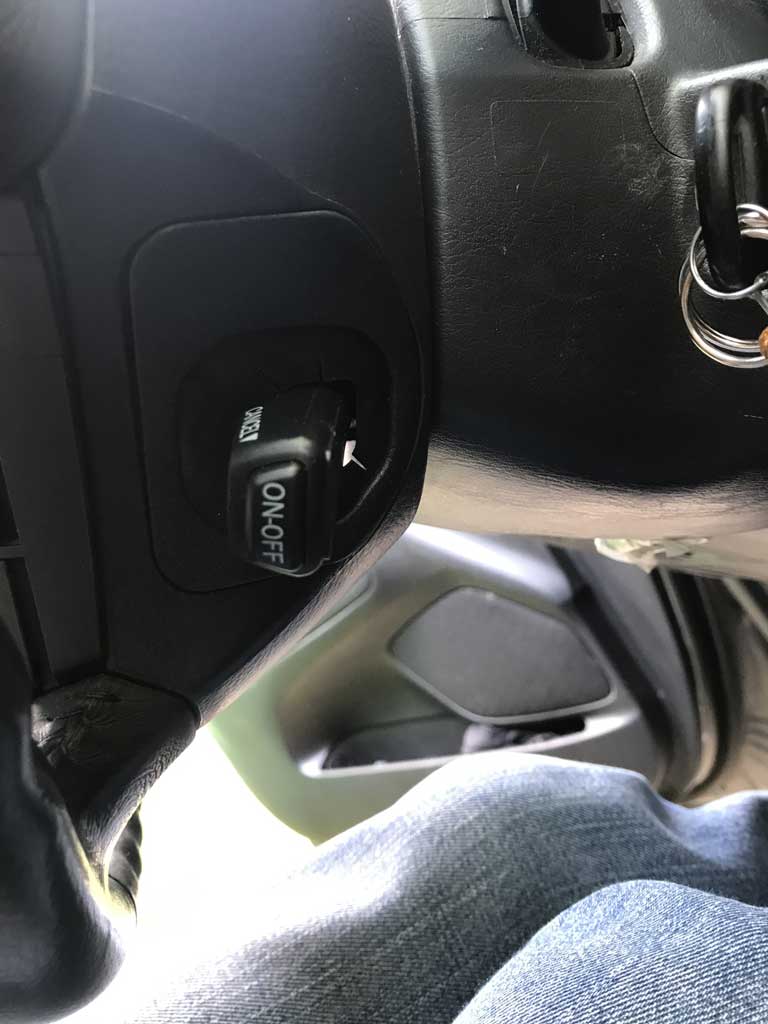

Справа ставим заглушку с прорезью под рычажок круиз-контроля.

Установка круиз контроля на Тойота камри v30 2005
Установка круиз контроля на Тойота камри v30 2005


Проверка на работоспособность идет начиная со скорости в 40км/час



Тестирование круиз-контроля на трассе можно посмотреть здесь, а также узнать все по алгоритму работы круиз-контроля.
